Подключение теплосчетчика, схемы подключения расходомеров.

Подключение теплосчетчика ТСК7. Теплосчетчики ТСК7 применяются для коммерческого учета тепловой энергии и теплоносителя в водяных системах теплоснабжения.

ТСЖ, управляющие компании, поставщики тепла, предприятия тепловых сетей, тепловые пункты, объекты теплопотребления (здания) бытового, коммунального и промышленного назначения.

Основой теплосчетчика является вычислитель тепловой энергии ВКТ7. Выпускаются 5 моделей теплосчетчика ВКТ-7. К теплосчетчику ВКТ-7, без снятия пломбы можно подключить принтер, персональный компьютер, накопительный пульт — флэш память и модем.

Теплосчетчики в зависимости от типа счетчиков могут работать с различными расходомерами и датчиками температуры и давления например:

• ПРЭМ /Э/
• КТСП-Т /К/ КТСП-Р /К/ КТСП-Н /К/ КТС-Б /К/ КТПТР /К/ ТСП-Т /О/ ТСП-Р /О/ ТСП-Н /О/ ТПТ-1 /О/
• ПД ПДТВХ-1 КРТ-5 КРТ9 МС20 СДВ ИД НТ 401001 404366
• ЭМИР-ПРАМЕР-550 /Э/
• ВЭПС /В/
• ВПС /В/
• ВСТ /Т/
• ETК*/ETW Водоучет /Т/
• MNK*/МТK*/MTW Водоучет /Т/
• ВСГН (ВСТН) /Т/
• ВСХН, ВСХНд /Т/*

Подключение теплосчетчика ВКТ7 по интерфейсу RS-232

Особенности 1. Максимальное число вычислителей количества тепловой энергии (теплосчетчиков), подключаемых к компьютеру – до 5;

2. Дальность связи до 100 м при скорости 1200 бит/с

Подключение счетчика тепла типа ВКТ7 через интерфейс RS-485

Встроенный интерфейс RS-485 предназначен для объединения большого количества счетчиков тепла в сеть и для связи с компьютером на больших расстояниях (до 1 км).

В отличии от объединения вычислителей в сеть по интерфейсу RS232, количество приборов, находящихся в сети не влияет на ресурс батареи. Экономия ресурса батареи вычислителя достигается за счет исключения обработки запросов от компьютера к другим приборам, находящимся в сети.

При большом количестве счетчиков тепла в сети на каждые 32 прибора необходимо устанавливать повторитель интерфейса RS485.

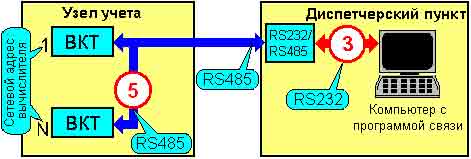

Подключение вычислителя тепла ВКТ7 через преобразователь RS232/RS485

Для увеличения дальности связи можно применить преобразователи интерфейса RS232/RS485. К преобразователю допускается подключение микросети из 3-х вычислителей тепла ВКТ-7 по интерфейсу RS232.

Блоки питания 9-12V, подключаемые на выход вычислителя (контакты 7, 8), предназначены для питания выходных цепей адаптера интерфейса RS232. Допускается использование одного блока питания на все теплосчетчики.

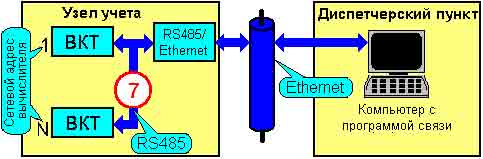

Теплосчетчик ВКТ-7 можно подключать к сети Ethernet через преобразователь интерфейса RS485/Ethernet.

Применение интерфейса RS485 позволяет подключать к преобразователю большое количество вычислителей.

В качестве преобразователей интерфейса RS232/RS485/Ethernet можно использовать преобразователь интерфейса RS232/RS485/Ethernet DE-311

http://kip-mtr.ru/podkluchenie-teplochetchika/

тепловой счетчик вкт 7

Вычислители количества теплоты ВКТ-5 и ВКТ-7

Вычислитель тепловой предназначен для работы в составе теплосчетчика, который обеспечивает учет и регулирование параметров теплоносителя, количества тепловой энергии воды и пара (перегретого и насыщенного) в открытых и закрытых системах теплоснабжения потребителей и производителей тепловой энергии.

Вычислители ВКТ имеют возможность конфигураций измерительных входов в соответствии с пожеланиями потребителя. Эта опция позволяет использовать теплосчетчик в любых водяных и паровых системах теплоснабжения.

Тепловой вычислитель ВКТ-5 имеет 2-х строчный алфавитно-цифровой ЖКИ с подсветкой и 8-ми кнопочную клавиатуру. Работает со всеми видами теплоносителями (водой, насыщенным и перегретым паром). Есть часовой, суточный архив нештатных ситуаций нарастающим итогом с возможностью удобного просмотра, возможность отображения текущих температур и давлений.

Тепловой вычислитель ВКТ-7 является энергонезависимым и сочетает в себе достоинства лучших аналогов. Благодаря идеологии «два тепловычислителя в одном корпусе», построенные на базе ВКТ-7, теплосчетчики наиболее подходят для учета тепла на объектах сферы ЖКХ.

Тепловычислитель предназначен для работы в составе теплосчетчика, обеспечивающего учет и регулирование параметров теплоносителя и количества тепловой энергии воды и пара (перегретого, насыщенного) в открытых и закрытых системах теплоснабжения потребителей и производителей тепловой энергии.

Возможность конфигураций измерительных входов по желанию потребителя позволяет использовать теплосчетчик в любых водяных и паровых системах теплоснабжения.

• 2-строчный алфавитно-цифровой ЖКИ с подсветкой.
• 8-кнопочная клавиатура.
• Используемые трубопроводы свободно конфигурируются под любую схему теплопотребления (в том числе учет на источнике) под любое количество потребителей (в пределах 8). Давления и температуры могут измеряться или устанавливаться договорными, по выбору.
• Имеется возможность расширения диапазона измерения расхода путем использования двух расходомеров переменного перепада на одном трубопроводе.
• Работает с датчиками с выходными сигналами, пропорциональными расходу, перепаду или корню квадратному из перепада.
• Работает со всеми видами теплоносителей (вода, насыщенный и перегретый пар).
• Архив часовой, суточный, нарастающим итогом, нештатных ситуаций с возможностью удобного просмотра.
• Отображение текущих температур, расходов, давлений.
• Регистрация нештатных ситуаций в работе системы теплопотребления и выходов параметров теплоносителя за установленные допуски. При этом режим обработки информации программируется с клавиатуры.
• Возможность распечатывать готовые отчеты на принтер.
• Питание вычислителя обеспечивается от сети переменного тока 220 В.
• При отсутствии напряжения питания вычислитель обеспечивает регистрацию времени его отсутствия и сохранение измерительной и настроечной информации.
• Регистрация показаний результатов измерений
• Глубина архивации часовых и суточных параметров теплоносителя не менее 45 суток.
• Срок хранения архива и параметров настройки при отключении питания не ограничен.
• Межповерочный интервал вычислителя — 4 года.

• 8 каналов измерения температуры (ТСМ/ТСП -50,100,500);
• 8 каналов измерения тока (0-5, 4-20, 0-20 мА);
• 8 каналов измерения частоты (до 1000 Гц).

• RS232: подключение компьютера, модема, принтера пультов для считывания архивов и переноса их на компьютер
• RS485: для объединения приборов в сеть при подключении к компьютеру.
• CENTRONICS для подключения принтеров.

На основе тепловычислителя ВКТ-5 можно построить до двух систем автоматического регулирования параметров теплопотребления. Регулятор предназначен для вычисления управляющего воздействия, которое система управления посредством исполнительного устройства оказывает на объект для достижения поставленной цели управления. Функции регулятора в системе выполняет тепловычислитель ВКТ-5. В качестве исполнительного устройства могут использоваться регулирующий клапан или регулируемый гидроэлеватор.

Каждый регулятор формирует управляющее воздействие на двух выходах управления. Управляющие сигналы имеют напряжение TTL-уровня и подаются на исполнительное устройство через блок сопряжения (например, БУ-2).

Регуляторы работают независимо, решая одну из следующих задач:

• регулирование температуры воздуха в помещении;
• регулирование давления или перепада давления;
• регулирование расхода;
• регулирование температуры ГВС.

Батарейный ВКТ-7 предназначен для учета, регистрации дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.

Тепловычислитель ВКТ-7 является энергонезависимым, безопасным в эксплуатации и сочетает в себе достоинства лучших аналогов. Благодаря идеологии «два тепловычислителя в одном корпусе» теплосчетчики, построенные на базе ВКТ-7, наилучшим образом подходят для учета тепла на объектах жилищно-коммунальной сферы.

• Настройка на условия применения с лицевой панели.
• Защита от несанкционированного вмешательства в работу.
• Выбор практически любой типовой схемы расположения трех водосчетчиков в каждой из систем ТВ1 и ТВ2.
• Выбор практически любой типовой формулы вычислений общего теплопотребления в каждой из систем ТВ1 и ТВ2.
• Просмотр архивов с лицевой панели ВКТ-7.
• Настройка даты окончания отчетного месяца в месячном архиве.
• Контроль и выбор алгоритма учета при отключении сетевого питания водосчетчиков.
• Контроль и выбор алгоритма учета при срабатывании уставок на среднечасовой расход воды в трубопроводах системы.
• Контроль и выбор алгоритма учета при срабатывании уставок на небаланс масс воды в трубопроводах системы.
• Контроль и выбор алгоритма учета при отрицательных слагаемых формулы вычисления общего теплопотребления системы.
• Возможность переключения учета на летний режим теплопотребления.
• Возможность измерений давления воды в трубопроводах системы.
• Возможность измерений температуры холодной воды.
• Настройка интервала времени при печати отчета на принтере.
• Настройка интервала времени при копировании архива в НП (накопительный пульт).
• Дополнительная батарея для питания ультразвуковых расходомеров.
• Дополнительные сигналы:
  • счетный импульсный вход для подключения электросчетчика или водосчетчика;
  • вход сигнализации (охранная, пожарная и т.д.);
  • телеметрический выход – формирование импульсного сигнала при превышении выбранной величины заданного значения;
  • выход ALARM – вывод диагностируемых ситуаций на внешний индикатор.

Выпускаются 5 моделей ВКТ-7, имеющие следующие возможности:

В модели 01 и 02 ТВ2 содержит только один трубопровод. В модели 03 и 04 измеряется температура: воды ГВС системы ТВ1, воздуха либо холодной воды. В модели 04Р возможно использование дополнительного датчика давления в трубопроводе 3 ТВ1.

Тепловычислитель ВКТ-7 архивирует 1152 часовых, 128 суточных и 32 месячные записи и итоговые показания результатов измерений и диагностики параметров теплоснабжения.

Вывод текущих и архивных показаний обеспечивается на двухстрочном табло.

Относительная погрешность показаний не более:

Абсолютная погрешность показаний не более:

• разности температур ± 0,03 °С;
• температуры ± 0,1 °С;
• объема ± 1 ед. мл. разряда показаний.

Приведенная погрешность показаний давления не более ± 0,25 %.

Межповерочный интервал 4 года.

Однотипные термопреобразователи сопротивления: 100П, Pt100, 100М, 500П и Pt500.

Преобразователи объема с импульсным выходом: пассивным – до 16 Гц и потенциальным – до 1000 Гц. Цена импульса: 0,0001 – 10000 литров.

Преобразователи избыточного давления с сигналом 4-20 мА.

Информация представляется на индикатор и внешние (принтер, ПЭВМ, модем) устройства посредством интерфейса RS232 или RS485.

Все права защищены

E-mail: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

http://kubteplo.ru/index.php/vichteplo/vkt

Описание протокола обмена конкретно вычислителя ВКТ-7 есть на сайте ТД «Теплоком» в разделе Каталог продукции — Документация — Тепловычислители

Следует иметь ввиду, что стандартный протокол передачи данных MODBUS-RTU принят за основу при реализации протокола обмена ВКТ-7, в частности, в части транспортной части протокола. Логическое же наполнение не соответствует стандартному.

К сбросу даты могут приводить:

• помехи, наводимые на линиях связи от датчиков (термопреобразователи, расходомеры) при скачках напряжения в силовой сети или при проведении сварочных работ.
• просмотр текущих параметров или параметров настройки в момент считывания архивов на НП или компьютер.
• статическое напряжение, воздействующее на корпус прибора при первом касании или при подключении НП к вычислителю.

После самопроизвольного сброса даты нужно ввести в ВКТ-7 текущую дату и время, произвести операцию Сброс.

При этом архив частично можно восстановить, если прочитать содержимое флэш-памяти прибора. Флэш читается на накопительный пульт НП-4(А) в режиме RA-f или на ПК при прямом соединении в программе Vkt7Easy2, меню Сервис-Прочитать всю флэш.

Формирование отчетов из сохраненного файла флэш-памяти производится программой Apx2. При открытия файла в программе выбирается тип файла с расширением *.fls.

Программу АРХ2 можно скачать с сайта в разделе Каталог продукции — Программное обеспечение — Сервисные устройства.

При комплектации ВКТ-7 интерфейсом RS-485 стандартный RS-232 в вычислителе тоже остается.

Но! Одновременная работа по этим 2-м интерфейсам не возможна. Приоритетом обладает интерфейс RS232, причем в плане электрического подключения. Т.е. как только к разъему DВ9 (RS232) на корпусе ВКТ-7 подключается кабель от какого-либо внешнего устройства (ПК, модем, пульт), RS485 блокируется. Даже если еще нет передачи данных по RS232, достаточно только подключить кабель к разъему.

Таким образом, при постоянном подключении к ВКТ-7 внешних устройств по RS232 и RS485 будет возможность работать только по RS232.

А вот, например, если постоянно к ВКТ-7 подключен ПК по RS485, то можно периодически подходить к ВКТ-7 с накопительным пультом НП-4(А) или ноутбуком, подключать их по RS232 и считывать архивы. При этом не будет связи по RS485. Но после отключения пульта или ноутбука можно снова устанавливать связь по RS485.

Если нужно опрашивать ВКТ-7 с нескольких ПК, то имеет смысл организовать модемную связь. Тогда к одному вычислителю можно обращаться от скольких угодно ПК. Во время сеанса связи с одним, другие просто не смогут дозвониться.

Рекомендуем Вам скачать с нашего сайта программу ВКТ7Easy2, по указанной ссылке.

В меню HELP посмотрите раздел «Типовые схемы подключения» далее «Подключение через Ethernet».

Чтобы соединить ВКТ-7 с сетью Ethernet, можно воспользоваться двумя решениями:

1. Использовать встроенный модуль Ethernet, плата которая встраивается в нижнюю часть корпуса ВКТ-7. Есть один минус, в ВКТ-7 при использовании встраемого модуля Ethernet, остается только один способ передачи информации только по Ethernet, т.к. идущий по умолчанию RS-232 при установки модуля демонтируется вместе с нижней крышкой так как.

Ссылка на инструкцию модуля Ethernet:

Ссылка на рекомендации:

Приобрести адаптер USB/Сом, установить драйвер этого адаптера на своем ПК. Потом работать по виртуальному Сом-порту.

В программе ВКТ7Easy2 в разделе Help — Типовые схемы подключения есть информация по работе.

Типы датчиков, допущенных для работы с вычислителем количества теплоты ВКТ-7, приведены в руководстве по эксплуатации и описании типа теплосчетчика ТСК-7.

Поскольку теплосчетчик ТСК-7 является составным, то и проверять следует последовательно составные части ТСК: вычислитель, преобразователь расхода ПРЭМ, линии связи.

1. Вычислитель ВКТ-7:
   • Проверить наличие джамперов для пассивной выходной цепи расходомера;
   • Проверить значение параметра ТИ – тип импульсов. Для расходомера ПРЭМ значение должно быть ТИ=1;
   • Проверить значение параметра УО (уставка на отсечку) по заданному трубопроводу. Может быть, период следования импульсов больше, чем значение УО. (характерно для механических расходомеров с большим весом импульса и малыми текущими расходами).
   • Проверить наличие выходного напряжения на соответствующих контактах вычислителя. Напряжение должно быть в пределах 3-3,6 В;
   • Проверить работоспособность частотного входа. Для этого следует позамыкать соответствующие контакты, имитируя входные импульсы. Спустя 30 с на экране должен отобразиться расход.

Расходомер ПРЭМ:

• Проверить правильность установки веса импульса с помощью джамперов J2 и J3 в ПРЭМ с 4-мя джамперами (в ПРЭМ с 2-мя джамперами вес импульса указан в паспорте) и соответствие его значению веса импульса, указанного в базе данных вычислителя;
• Проверить наличие импульсов на выходе с помощью осциллографа или схемы, приведенной в Инструкции по монтажу ПРЭМ в п. 7.1.
• Проверить значение частоты выходного сигнала. При правильном выборе веса импульса частота не должна быть больше 16 Гц.

Линии связи:

• Проверить надежность контактов на стороне расходомера и ВКТ-7, прозвонить линию связи.
• Проверить, как реагирует вычислитель на входные импульсы, для чего отсоединить расходомер и позамыкать линию связи со стороны ПРЭМа, имитируя входные импульсы.

Если расход небольшой, то надо увеличить значение параметра УО по задан-ному трубопроводу. Может быть, период следования импульсов больше, чем зна-чение УО. В этом случае на экране будет 0.

Расход 5м3/ч, вес 100л/имп, УО=1мин. Увеличить в настройках параметр УО до 3 мин.

В настройках неправильно задан параметр СЕ. Слишком малый расход. Со-гласно рекомендаций по выбору настроечных параметров (Приложение А в РЭ), необходимо, чтобы за отчетный период было накоплено не менее сотни единиц младшего разряда показаний.

Например: При СЕ=0 и расходе порядка 1 т/ч в соответствии с выбранной разрядностью представления данных в архиве накапливается не сотня, а 1 или 2 значения. Значит, нужно изменить СЕ.

Параметры ЕИ, СЕ, АТ и КТ можно изменить ТОЛЬКО после выполнения опе-рации СБРОС до начала следующего часа.

Для выполнения операции сброс необходимо:

• разрешить доступ, установив переключатель защиты в правое положе-ние;
• перейти на верхний уровень меню (нажатиями клавиши МЕНЮ) и с помо-щью клавиш ▲ или ▼ выбрать и войти (нажатием ВВОД) в раздел СБРОС;
• клавишами ▲ или ▼ подтвердить необходимость сброса (да) или отказа (нет) и нажать клавишу ВВОД.

После выполнения операции сброс при необходимости блокируют доступ к этому разделу, установив переключатель защиты в левое положение.

В этом случае нужно проверить:

• Соответствие данных паспорта датчика и значения настроечного параметра ХТ;
• Количество (4) проводников линии связи;
• Надежность контактов на стороне ТС и ВКТ-7;
• Обрыв, короткое замыкание или замыкание на землю линии связи, для чего ее отсоединяют на стороне ТС и ВКТ-7 и прозванивают;
• Герметичность гильзы ТС – на предмет проникновения воды;
• Целостность чувствительного элемента. Сопротивление ТС при температуре близкой 20 ˚С должно быть в пределах 107–109 Ом для 100П, Pt100 и 100М и 535–545 Ом для 500П и Pt500.

Как добиться получения кода ДС?

При формировании отчета следует установить в окне настройки параметров отчета флажок Печатать коды диагностируемых ситуаций.

Исходя из значения максимальной частоты задается тип импульса.

Если известно, что частота заранее менее 2Гц, то нужно задавть ТИ=0. В этом случае вычислитель будет отбрасывать импульсы, следующие с большей часто-той, считая их за «дребезг» контактов.

Если частота может быть больше 2Гц, то нужно задавать ТИ=1. Вычислитель учитывает все импульсы, поступающие на его вход. Значение 1 выбирают, как правило, для электронных преобразователей с регулярно следующими импульсами при неизменном расходе.

Задает способ контроля часового тепла Qоч:

0 – нет контроля отрицательных значений.

1 – только диагностика отрицательных значений, в том числе каждого слагае-мого формулы Qоч.

2 – диагностика и присвоение 0 значению слагаемого формулы Qоч, если он отрицателен. В последнем варианте не происходит уменьшение уже накопленного значения.

Если нет возражений у теплоснабжающей организации, то рекомендуется вы-бирать учет по последнему варианту.

Задает способ контроля часовой массы Мгч (небаланс масс между подающим и обратным трубопроводами):

0 – нет контроля небаланса масс.

1 – только диагностика часового небаланса масс Мгч НБ.

3 – диагностика часового небаланса масс Мгч НБ, и присвоение М1ч = М2ч = 0,5(М1ч+М2ч) при |Мгч| Vв и Vч Vв и Vч BV, значения HV при 0

http://teplocom-stroy.ru/dealer/support/index.php?SECTION_ID=174

Продажа узлов и приборов учёта с доставкой по России и СНГ от 3-х до 5 дней

Оставьте заявку и получите консультацию специалиста!

ООО Учет-Ресурс (далее uchet-resurs.ru или Администрация) обязуется сохранять Вашу конфиденциальность в сети Интернет. Настоящая Политика Конфиденциальности, рассказывает о том, как собираются, обрабатываются и хранятся Ваши личные данные. Администрация уделяет большое внимание защите личной информации пользователей. Пользуюсь сайтом uchet-resurs.ru , пользователь тем самым дает согласие на применение правил сбора и использования данных, изложенных в настоящем документе.

Если Вы не согласны с условиями нашей политики конфиденциальности, не используйте сайт uchet-resurs.ru !

Администрация не собирает никакой личной информации о пользователе. Однако, личную информацию пользователя могут собирать внешние организации (третьи стороны), предоставляющие инструменты для сбора информации о состоянии сайта. По этой причине, uchet-resurs.ru снимает с себя ответственность по сохранению конфиденциальности данных пользователя. С Условиями Конфиденциальности третьих сторон, пользователь может ознакомиться на их сайтах.

Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

Политика Конфиденциальности создана с помощью Правилль

Мастер флоу прэм, электромагнитные преобразователи, расходомер

Спецпредложение успейте получить дилерскую скидку до 1 октября

Электромагнитный преобразователь расхода МастерФлоу (МФ)

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Выпускаются Диаметрами от 15 до 200 мм.

Заявка на э лектромагнитный преобразователь

Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Выпускаются Диаметрами от 15 до 300 мм.

Заявка на вихревой преобразователь расхода

Электромагнитный преобразователь расхода (расходомер — ПРЭМ)

Преобразователи предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей. Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Электромагнитный расходомер ПИТЕРФЛОУ диаметры от 20 до 150 ДУ

Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Выпускаются Диаметрами от 15 до 300 мм.

Заявка на вихревой преобразователь расхода

Тепловычислитель ТМК-Н100, ТМК-Н120, ТМК-Н130, ТМК-Н20, ТМК-Н30

Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.

Заявка на тепловычислитель ТМК

ВКТ-7 могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления, а также для измерений количества других измеряемых сред (например, электроэнергии или холодной воды).

12 000 рублей без НДС Спецпредложение дилерская скидка до 1 сентября

Заявка на тепловычислитель ВКТ

Счетчик-расходомер КСР предназначен для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо — и теплоснабжения, а также других электропроводящих жидкостей в наполненных напорных трубопроводах

Тепловычислитель ТЕРМОТРОНИК ТВ7 ( ТВ7-01 ТВ7-03 ТВ7-04 ТВ7-04.1 )

Вычислитель количества теплоты ТВ7-01 с блоком питания предназначен для работы в составе теплосчетчика и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ТВ7-01 преобразует в количество теплоты, которое потребляется на объекте. Тепловычислитель ТВ7 производит измерение по одному или двум тепловым вводам.

Тепловычислитель ВТЭ 1 К1 предназначен для работы в составе теплосчетчика СТ-10 и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ВТЭ 1 К1 преобразует в количество теплоты, которое потребляется на объекте.

Тепловычислитель ЛОГИКА СПТ 941 .10 доступны модификации СПТ 943.2 СПТ 943.2 СПТ 944 спт 961

Тепловычислитель ВТЭ 1 К1 предназначен для работы в составе теплосчетчика СТ-10 и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ВТЭ 1 К1 преобразует в количество теплоты, которое потребляется на объекте.

Вычислитель с автономным питанием ЭЛЬФ-01 доступны модификации 02 03 04 05

Вычислитель тепловой энергии с автономным питанием без подсветки ЭЛЬФ-01 предназначен для учета тепловой энергии в двухтрубных закрытых и открытых системах теплоснабжения, а так же учета холодной воды и электричества в тепловых пунктах и котельных.

Квартирный Теплосчетчик«КСТ-22 КОМБИК-М» Квартирный учет

Теплосчетчики «КСТ-22 КОМБИК-М» предназначены для измерения теплоты, тепловой мощности, атакже массы, расхода и температуры теплоносителя в закрытых и открытых водяныхсистемах теплопотребления и (или) кондиционирования (охлаждения) для технологических целей и учетно-расчетныхопераций.

Мы неоднократно работали с муниципальными заказчиками. Участвовали в государственных закупках

Высокая точность расходомеров — гарантия заводов производителей.

Разброс расходов порогового значения и значения отсечки невероятно мал. Высокая точность

Возможность доставки грузов в любую точку России и стран Таможенного союза.

На оборудование распространяются гарантийные обязательства заводов-изготовителей.

г. Калуга, ул. Степана Разина, д. 93

В корзине пусто

ООО Учет-Ресурс (далее uchet-resurs.ru или Администрация) обязуется сохранять Вашу конфиденциальность в сети Интернет. Настоящая Политика Конфиденциальности, рассказывает о том, как собираются, обрабатываются и хранятся Ваши личные данные. Администрация уделяет большое внимание защите личной информации пользователей. Пользуюсь сайтом uchet-resurs.ru , пользователь тем самым дает согласие на применение правил сбора и использования данных, изложенных в настоящем документе.

Если Вы не согласны с условиями нашей политики конфиденциальности, не используйте сайт uchet-resurs.ru !

Администрация не собирает никакой личной информации о пользователе. Однако, личную информацию пользователя могут собирать внешние организации (третьи стороны), предоставляющие инструменты для сбора информации о состоянии сайта. По этой причине, uchet-resurs.ru снимает с себя ответственность по сохранению конфиденциальности данных пользователя. С Условиями Конфиденциальности третьих сторон, пользователь может ознакомиться на их сайтах.

Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

http://www.uchet-resurs.ru/

тепловой счетчик вкт 7

Программа ВКТ-7 Easy2 предназначена для чтения данных из тепловычислителей ВКТ-7 , производства ЗАО «НПФ Теплоком», и подготовки отчетных ведомостей о теплопотреблении. Программа обеспечивает:

• считывание архивных данных (часовых и суточных) о параметрах теплопотребления с вычислителей ВКТ-7 при непосредственном подключении к компьютеру по интерфейсу RS232 или через модем по запросу оператора;
• считывание данных о параметрах настройки вычислителей ВКТ-7 (содержимое базы данных приборов);
• считывание текущих мгновенных и итоговых параметров;
• считывание данных из накопительных пультов НП-4 и НП-3, перенесенных с вычислителей ВКТ-4(4М), ВКТ-5 и ВКТ-7;
• подготовки отчетных ведомостей о теплопотреблении;
• конвертирование отчетных ведомостей о теплопотреблении в формат Excel;
• вывод отчетных ведомостей на печать по шаблонам (шаблоны используются только для отчетных ведомостей вычислителя ВКТ-7).

Требования к операционной системе: Windows 98/ME/2000/XP.

C описанием программы ВКТ7Easy2 можно ознакомиться, нажав на кнопку Help в главном меню программы.

Версия 3.44, 1,62 Мб

Безопасность применения и надёжность всех этапов в процессе технического обслуживания приборов являются непременными условиями для нормального функционирования производственных мощностей.

Тепловой пункт — это комплекс устройств, расположенный в обособленном помещении, состоящий из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность,

Настройка, наладка электрооборудования в электроустановке для ее подготовки к эксплуатации. Это услуга используется для настройки и запуска нового электрооборудования, а также для обеспечения исправной работы эксплуатируемого электрооборудования по показаниям испытаний и измерений.

Счетчики тепла в сборе представляют из себя комплект оборудования,

состоящий из вычислителя тепловой энергии, расходомеров с импульсным

выходом и комплекта термопреобразователей с гильзами.

Обслуживание тепловых пунктов должно производиться высококвалифицированными специалистами, прошедшими специальное обучение и имеющими соответствующие допуски и удостоверения на право эксплуатации тепловых энергоустановок в соответствии с разработанными и утвержденными Регламентами.

Все работы аварийной службы осуществляются только профессиональными сотрудниками, входящими в число аварийной бригады. При поступлении звонка аварийная бригада выезжает на место, где выполняет прочистку канализации или другие необходимые процедуры.

Энергетический паспорт объекта составляется по результатам проведенного энергетического обследования, согласно утвержденным требованиям.

Несомненное преимущество диспетчеризации – возможность контролировать работу оборудования дистанционно, что не требует постоянного присутствия персонала на объекте.

При проектировании тепловых пунктов (ИТП, ЦТП) жилых зданий современной индустриальной застройки необходимо обеспечить тепловые нагрузки проектируемых внутренних систем отопления и горячего водоснабжения.

Наши специалисты быстро и качественно проведут все необходимые электромонтажные работы в Тольятти . Вы можете обратиться к нам за консультацией по телефонам указанным на нашем сайте.

Мы предоставляем услуги по монтажу систем водоснабжения, отопления и канализации, установки сантехники в квартирах, коттеджах, жилых домах, офисах, кафе, магазинах, административных зданиях и на любых других объектах.

Комплекс работ по прокладке магистральных и распределительных сетей, наземным и подземным канальным и бесканальным способом с выполнением антикоррозийной защиты и теплоизоляции. Все работы выполняются в соответствии с действующими нормами и стандартами.

Вентиляционные системы бывают разными, главными видами являются вытяжные и приточные системы. Принцип работы приточной вентиляционной системы прост. Воздух попадает в помещение извне через воздуховоды (с помощью технических средств, которые обеспечивают движение воздуха).

http://pec-tlt.ru/vkt-7easy2

тепловой счетчик вкт 7

Теплосчётчики ТЕПЛОТРОН-Т (Регистрационный № 52548-13)

Компания ООО «Теплотрон» — производственно-техническое предприятие, специализирующееся на рынке учета энергоресурсов и ресурсосберегающих технологий. Деятельность компании направлена на обеспечение потребителей качественным и доступным энергосберегающим оборудованием собственного производства. Продукция ООО «Теплотрон» – электромагнитный расходомер-счетчик ПРЭТ-01, теплосчетчики серии «Теплотрон», Регуляторы потребления тепловой энергии РПТ-1 и Запорно-регулирующие клапана КРТ с электрическим исполнительным механизмом.

Теплосчётчики ТЕПЛОТРОН-Т предназначены для учёта, регистрации и дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.

Цена теплосчётчика формируется, исходя из его состава.

Теплосчётчики ТЕПЛОТРОН-Т состоят из следующих функциональных блоков:

• Вычислителя количества теплоты ВКТ-7;
• До 6 преобразователей расхода (электромагнитных ПРЭТ-01);
• До 5 термопреобразователей;
• До 5 преобразователей избыточного давления с выходным сигналом 4-20 мА.

К Теплотрон-Т, без снятия пломбы, могут подключаться имеющие интерфейс RS232 и RS485 (последний интерфейс позволяет объединять несколько приборов в единую сеть): принтер для печати отчётов в теплоснабжающую организацию; компьютер для визуализации и анализа результатов измерений и диагностики; накопительный пульт для переноса результатов измерений и диагностики на ПК; модем для дистанционной передачи на ПК результатов измерений и диагностики.

Теплосчётчик ТЕПЛОТРОН-Т архивирует 1152 часовых, 128 суточных и 32 месячных записей и итоговые показания результатов измерений и диагностики параметров теплоснабжения. Вывод текущих и архивных показаний обеспечивается на табло вычислителя ВКТ-7.

• Класс точности по ГОСТ Р 51649–2000 С
• Относительная погрешность показаний массы ±2,0%
• Абсолютная погрешность показаний температуры ±(0,6 + 0,004t)°С
• Относительная погрешность показаний тепловой
• энергии ±(0,05 + 3/Dt)%
• Температура окружающего воздуха -10 ÷ +50°С
• Межповерочный интервал 4 года
• Средний срок службы 12 лет

Санкт-Петербург, ул. Розенштейна, дом №19

http://teplotron.pro/production/teplotron/teplotron-t/description.html

тепловой счетчик вкт 7

(495) 641-69-16 (499) 340-17-03

УСТАНОВКА СЧЕТЧИКОВ ВОДЫ БЕЗ ВЫХОДНЫХ С 9-00 ДО 19-00

Установка двух счетчиков воды

Наша компания также занимается поверкой,ремонтом, демонтажном и монтажом общедомовых теплосчетчиков и вычислителей, расходомеров ,термопреобразователей и пусконаладочными работами. ВИСТ,КМ-5,МАГИКА, Малахит-ТС8, Малахит-РС8, СКМ-1, ТЭМ-05М,ТЭМ-104 с ПРП, ТЭМ-106 с ПРП, SA-94, SENSUS Polikom M, ВЗЛЕТ, ВКТ-5, ВКТ-7, МКТС,СТ-10, TЕРОСС, ТМК, ТЭМ-104, ТЭМ-106, ЭСКО, MT200DS, MULTIKAL, ВТЭ-1.

Поверка квартирного теплосчетчика в стационарной лаборатории – 3 500 рублей

КАРАТ-Компакт – 14 000 рублей

В комплектацию входит

Теплосчетчик с погружной гильзой, диаметр 15 мм.;

Дополнительные комплектующие при нестандартной ситуации или диаметром 20 мм. оплачиваются дополнительно.

Установка теплосчетчика возможна только после осмотра специалиста.

Счетчик тепла устанавливается на радиатор отопления в квартире в зависимости от структуры самой системы ЦО. ЦО бывает двух типов: вертикальная и горизонтальная. При вертикальной системе (трубы, либо труба выходит из потолка и уходит в пол) счетчик тепла устанавливается на каждый радиатор в каждой комнате. Экономия услуг ЖКХ до 70% , при горизонтальной разводке (трубы входят в квартиру из стены и идут параллельно полу из комнаты в комнату), счетчик устанавливается один на всю квартиру.

Для поквартирного учета тепла могут используются теплосчетчики КАРАТ-Компакт, eif, МАРС, DIO-99, MINOL, TEHEM, DANFOS, ПУЛЬС, B METERS Hydrocal, Elster, VALTEC.

Теплосчетчик КАРАТ-Компакт – малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика – основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт .

Теплосчетчики КАРАТ-Компакт производятся в двух исполнениях:

Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

КАРАТ-Компакт-СП для установки в обратный трубопровод:

КАРАТ-Компакт-СП для установки в подающий трубопровод:

Пример: Монтаж теплосчетчика КАРАТ-Компакт в обратный трубопровод:

в специальный шаровый кран с отверстием

Архивы прибора включают интегральный архив с момента включения и помесячные архивы за 18 месяцев.

Теплосчетчик предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом.

Теплосчетчик измеряет, вычисляет и индицирует следующие параметры:

— тепловую энергию, (Гкал); — объем теплоносителя, м3;

— температуру теплоносителя в подающем и обратном трубопроводах, ?С;

— разность температур в подающем и обратном трубопроводах, ?С;

— мгновенный расход теплоносителя, м3/ч;

— мгновенную тепловую мощность, (Гкал/ч);

— объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;

• Межповерочный интервал счетчика — 6 лет.
• Тщательно проработанная модульная конструкция теплосчетчика обеспечивает удобство эксплуатации.
• Теплосчетчики не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу условиям эксплуатации функционируют без отказов в течение многих лет.
• Теплосчетчик имеет энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев , посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 45 суток .
• Универсальное исполнение теплосчетчика позволяет использовать его в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды.

Установку счетчиков тепла мы проводим по районам Москвы: СВАО, ВАО, ЮВАО, ЮАО, ЮЗАО, ЗАО, СЗАО, САО, ЦАО, Митино, Солнцево, Куркино, Новопеределкино, Бутово, Новокосино. Ближайшем Подмосковье: Королев, Химки, Мытищи, Балашиха, Реутов, Люберцы, Видное, Красногорск, Долгопрудный.

Цены уточняйте у наших операторов!

Поверка счетчика воды без снятия

ООО ЭкономМонтажСервис © 2009 — 2020 Все права защищены. Торговые марки принадлежат владельцам.

Использование текстов и фотографий, цитирование иных материалов сайта возможно только с разрешения администрации.

http://www.ekonom-service.ru/heatmeter
