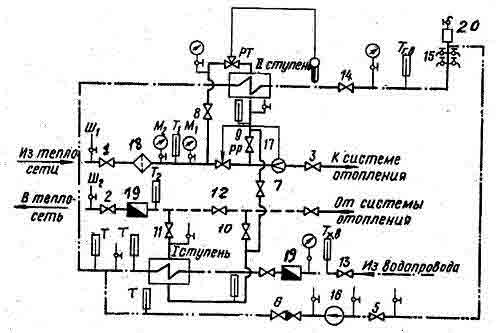

Схема теплового узла отопления с теплосчетчиком

Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)

поможет сэкономить до 35% на отоплении

окупаемость системы от 1 месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5С? МОЭК дает температуру, какую должны давать при температуре -15С? и т.д.

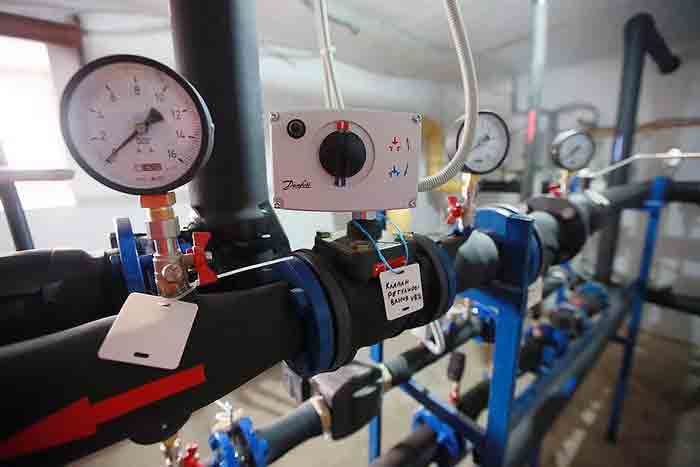

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

чем за 3 часа поиска в интернете

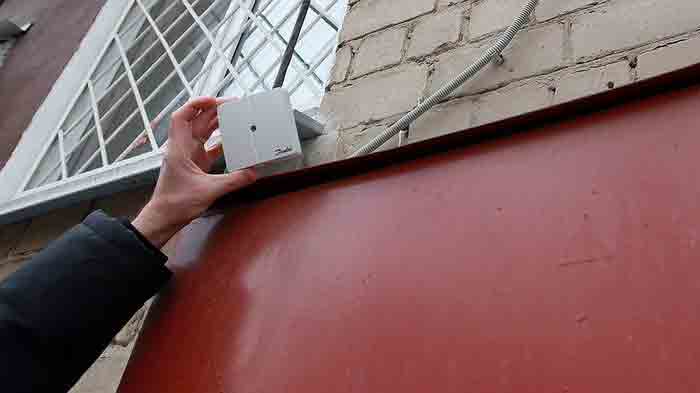

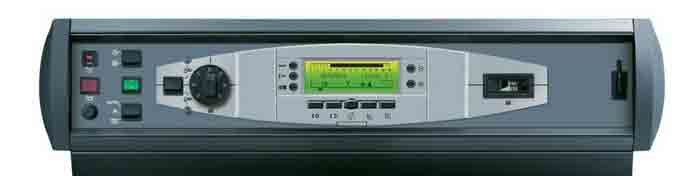

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

системы погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2020 г.

  • Насос циркуляционный — 40000 рублей
  • Клапан регулирующий с электроприводом — 60000 рублей
  • Шкаф управления двумя насосами в сборе — 85000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2020 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.

  • Насос циркуляционный в пределах — 10000 рублей
  • Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
  • Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

  • Насос циркуляционный — 10000 рублей
  • Балансировочный клапан — от 30000 рублей (выберете сами по цене и качеству)
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — в пределах 10000 рублей

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 13000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)

О новых правилах коммерческого учета тепловойэнергии и теплоносителя

В настоящее время действуют новые Правила коммерческого учета тепловой энергии и теплоносителя, взамен старых Правил учета тепловой энергии и теплоносителя от 1995г. Старые Правила прекратили свое существования в декабре 2020г., после введения в действие новых Правил.

Новые правила учета состоят из двух частей:

· Правила коммерческого учета тепловой энергии и теплоносителя, утвержденные постановлением Правительства РФ №1034 от 18.11.2020г.

· Методика осуществления коммерческого учета тепловой энергии и теплоносителя, утвержденная Приказом №99/пр. Министерства строительства и ЖКХ РФ от 17.03.2020г., зарегистрированная в Минюсте РФ от 12.09.2020г., регистрационный №34040.

Новые правила вызывают множество вопросов и к ним имеется большое количество замечаний у специалистов в области учета тепловой энергии и теплоносителя. Эти правила бурно обсуждаются в интернете на различных форумах.

Я являлся участником экспертной группы при НП «Теплоснабжение», которая разрабатывала эти Правила, и имел много замечаний на эти Правила. Однако к моему мнению не прислушались и поэтому я «умываю руки».

Не буду подробно останавливаться на всех вопросах, которые обсуждаются специалистами и к которым имеется множество замечаний, а остановлюсь только на вопросах, касающихся учета тепловой энергии и теплоносителя у потребителей в водяных системах теплоснабжения.

В данной публикации не рассматриваются вопросы учета на источниках теплоты, на ЦТП, а также в паровых системах теплоснабжения.

Начнем с определений. В новых Правилах введены следующие определения:

· Закрытая водяная система теплоснабжения – комплекс технологически связанных между собой инженерных сооружений, предназначенных для теплоснабжения без отбора горячей воды (теплоносителя) из тепловой сети

· Открытая водяная система теплоснабжения – комплекс технологически связанных между собой инженерных сооружений, предназначенных для теплоснабжения и (или) горячего водоснабжения путем отбора горячей воды (теплоносителя) из тепловой сети или отбора горячей воды из сетей горячего водоснабжения.

· Зависимая схема подключения теплопотребляющей установки — схема подключения теплопотребляющей установки к тепловой сети, при которой теплоноситель из тепловой сети поступает непосредственно в теплопотребляющую установку.

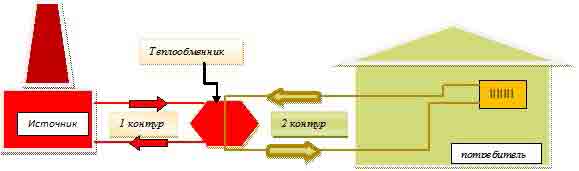

· Независимая схема подключения теплопотребляющей установки — схема подключения теплопотребляющей установки к тепловой сети, при которой теплоноситель, поступающий из тепловой сети, проходит через теплообменник, установленный на тепловом пункте, где нагревает вторичный теплоноситель, используемый в дальнейшем в теплопотребляющей установке.

· Подпитка – теплоноситель, дополнительно подаваемый в систему теплоснабжения для восполнения его технологического расхода и потери при передаче тепловой энергии.

· Утечки теплоносителя – потеря воды через неплотности технологического оборудования и теплопотребляющих установок.

Проанализируем данные определения.

Из определения открытой системы следует, что в данной системе масса теплоносителя непостоянна и теплоноситель может расходоваться как на нужды ГВС, так и на другие технологические нужды. Однако непонятно, что это за другие нужды. Если система теплоснабжения работает в штатном режиме, то теплоноситель расходуется только на нужды ГВС, а если система работает в нештатном режиме (несанкционированный водоразбор, утечки теплоносителя через неплотности в запорно-регулирующей арматуре и трубопроводах), то в этом случае, кроме производительных потерь теплоносителя на нужды ГВС, возникают и непроизводительные потери теплоносителя на несанкционированные утечки.

Поэтому лучше было бы говорить о производительных (на нужды ГВС) потерях и непроизводительных (утечки) потерях.

По способу подключения к тепловой сети системы теплоснабжения могут быть зависимыми независимыми.

Как правило, во всех теплопотребляющих установках, используемых для нужд вентиляции и кондиционирования, кроме систем отопления и ГВС используется вторичный теплоноситель, проходящий через второй контур теплообменника, то есть эти теплопотребляющие установки всегда работают по независимой схеме подключения к тепловой сети. Поэтому правильнее было бы говорить, как это принято в теплоснабжении, не об открытой (закрытой), зависимой (независимой) системе теплоснабжения, а об открытой (закрытой) системе ГВС и зависимой (независимой) системе отопления. Кстати, в новых правилах речь идет как раз о таких системах – это видно из принципиальных схем размещения точек измерений при учете количества тепловой энергии и теплоносителя.

Следующие понятие, которое приводятся в новых правилах это:

Под подпиткой согласно логике Правил понимается восполнение потерь теплоносителя в закрытой и открытой системе ГВС при независимой схеме подключения системы отопления. Для этой цели на схемах предусмотрен отдельный трубопровод подпитки теплоносителя из обратной магистрали тепловой сети во вторичный контур системы отопления.

Под утечкой надо понимать все несанкционированные потери теплоносителя при работе системы теплоснабжения в нештатном режиме (через неплотности трубопроводов и запорной арматуры). Эти потери могут существовать постоянно и их невозможно измерить или заактировать. При этом по логике Правил данная утечка возможна только при зависимой схеме присоединения системы отопления. Возникает вопрос: «Куда относим утечки связанные с несанкционированным водоразбором в других схемах теплоснабжения?»

Хотя далее в п.125 Правил сказано «Количество теплоносителя (тепловой энергии), потерянного в связи с утечкой рассчитывается в следующих случаях:

a) утечка выявлена и оформлена совместными документами (двусторонними актами);

б) величина утечки, зафиксированная водосчетчиком при подпитке независимых систем, превышает нормативную».

· При независимой схеме подпитка или утечка?

· Как определить величину утечки, чтобы оформить ее двусторонними актами?

Понятно, что это можно сделать, например, при промывке систем теплоснабжения в отопительный период, рассчитав утечку теоретически, а в других случаях, как?

Я рассмотрел только те определения, которые оказывают влияние на расчеты за полученную потребителем тепловую энергию и теплоноситель.

Можно, конечно, не обращать внимания, на эти мелкие огрехи Правил, но ведь это же документ, утвержденный Правительством, и поэтому надо быть осторожным в определениях.

Еще раз подчеркну, что это не так критично, так как есть другие недостаточно и некорректно проработанные вопросы, которые касаются учета тепловой энергии и теплоносителя.

Рассмотрим некоторые из них.

В Правилах, точнее в методических указаниях (Приложение к Правилам) приведены три принципиальные схемы (рис.1-рис.3)

Рис.1 Принципиальная схема размещения точек измерения количества тепловой

энергии и массы (объема) теплоносителя, а также его регистрируемых параметров в

закрытых системах теплоснабжения на тепловых пунктах.

Рис.2. Принципиальная схема размещения точек измерения, количества тепловой

энергии и массы (объема) теплоносителя, а также его регистрируемых параметров в

закрытых системах теплоснабжения на тепловых пунктах (ЦТП, ИТП), с дополнительным

контролем расхода теплоносителя в обратном трубопроводе.

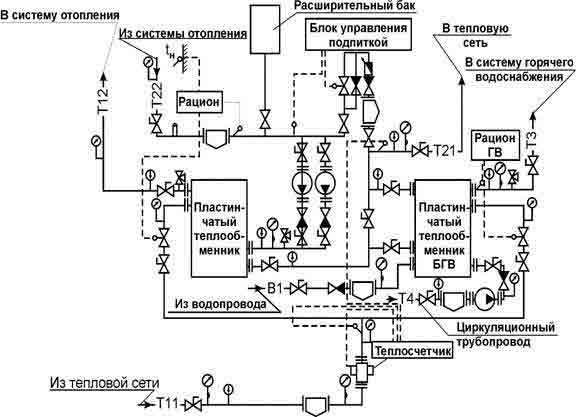

Рис. 3. Варианты принципиальной схемы размещения точек измерения, количества

тепловой энергии и массы (объема) теплоносителя, а также его регистрируемых параметров в открытых системах теплоснабжения.

Первые две схемы (рис.1 и рис.2) относятся к закрытой системе теплоснабжения (точнее было бы сказать к закрытой системе ГВС) с зависимым и независимым присоединением системы отопления.

Эти схемы отличаются друг от друга только тем, что на первой схеме (рис.1) имеется два расходомера:

· Расходомер на подающем трубопроводе системы теплоснабжения;

· Расходомер на подпиточном трубопроводе системы отопления.

На второй схеме (рис.2) имеется три расходомера:

· Расходомер на подающем трубопроводе системы теплоснабжения;

· Расходомер на обратном трубопроводе системы теплоснабжения

· Расходомер на подпиточном трубопроводе системы отопления.

При этом в Правилах не указано когда надо применять ту или иную схему. Очевидно, это отдается на откуп теплоснабжающей организации.

В методических указаниях указано (п.31), что при независимой схеме отопления, приведенной на рис.2, второй расходомер на обратном трубопроводе системы теплоснабжения, может использоваться для выявления несанкционированного водоразбора теплоносителя или дополнительного подмеса воды через неплотности теплообменных аппаратов. Там же (п.32) сказано, что теплосчетчики узла учета потребителей должны регистрировать:

· Массу теплоносителя, полученного по подающему трубопроводу (М1) и массу теплоносителя, возвращенного по обратному трубопроводу (М2) — при установке второго расходомера.

Еще раз подчеркну, что имеется двузначное толкование: два или три расходомера, но не расшифровано когда два, а когда три.

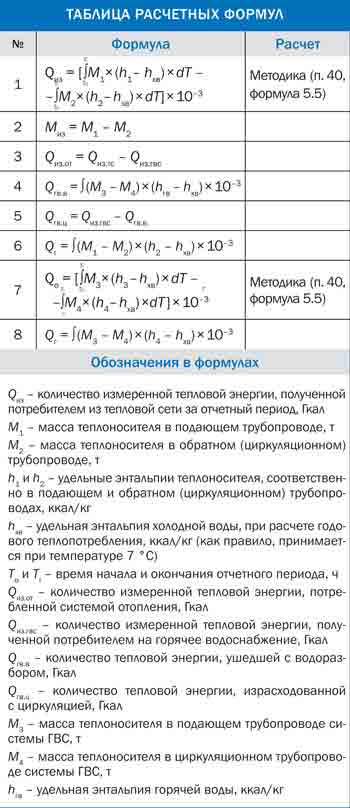

Количество тепловой энергии, полученной потребителем тепловой энергии в закрытой системе ГВС за отчетный период (Qпот ) для независимой и зависимой системы теплоснабжения как, приведенной на — рис.1, так и – на рис.2 рассчитывается по формуле:

Qтп – количество тепловой энергии, потерянной на участке трубопровода от границы балансовой принадлежности до узла учета;

Qкорр – количество тепловой энергии, израсходованной за время действия нештатной ситуации;

Qиз — количество теплоты, рассчитанное теплосчетчиком в штатном режиме, которое (для обеих схем) рассчитывается по формуле:

h1 , h2 – удельная энтальпия в подающем и обратном трубопроводе.

Дополнительное количество теплоты (?Q) зависит от системы теплоснабжения:

· Для независимой системы отопления

· Для зависимой системы отопления

hхв – удельная энтальпия холодной воды, используемой для подпитки системы теплоснабжения на источнике тепловой энергии;

Мn — масса теплоносителя, израсходованного потребителем на подпитку систем отопления, рассчитывается по показаниям водосчетчика, установленного на подпиточном трубопроводе;

Мут указанная в договоре масса утечки теплоносителя в теплопотребляющих установках, подключенных непосредственно к тепловой сети.

То есть речь идет об утечке, указанной в договоре, а не рассчитанной по показаниям расходомеров (М1 и М2). И если даже имеется два расходомера в системе теплоснабжения М1 и М2, по которым можно было бы рассчитывать несанкционированную утечку по формуле:

то, как в этом случае рассчитывать утерянное с этой утечкой количество теплоты в закрытой системе в Правилах не указывается. Следовательно, схема, приведенная на рис.2 становится бессмысленной, так как показания второго расходомера, установленного на подающем трубопроводе (М2) в расчетах за потребленное тепло и теплоноситель не участвуют.

С другой стороны (п.92 Му) величину утечки в закрытой системе с независимым присоединением в случае отсутствия водосчетчика подпитки предлагается рассчитывать по формуле (5) и при этом рассматриваются возможные варианты:

Однако вариант с отсутствием теплосчетчика на подпиточном трубопроводе в схеме с закрытой системой ГВС (рис.2) не предусмотрен. Если такого варианта нет на схеме, то как же его можно использовать.

Кроме этого, существуют вопросы, связанные с измерением холодной воды на источнике и расчете hхв, а также возникают вопросы с измерением Мп.

Ранее на подпиточном трубопроводе системы отопления при независимой схеме устанавливался, как правило, тахометрический водосчетчик (вертушка). Однако в соответствии с главой XII методических указаний п.114: «для теплосчетчиков должны соблюдаться следующие значения нормативных рабочих условий применения приборов учета в водяных системах теплоснабжения: а) для расходов жидкости Gmax / Gmin > 50, где, Gmax – максимальное нормированное значение расхода, измеряемое прибором, а Gmin – минимальное».

Тахометрические расходомеры этому условию не соответствуют и поэтому на линии подпитки придется устанавливать другой тип расходомера (электромагнитный, ультразвуковой), что приведет к удорожанию узла учета.

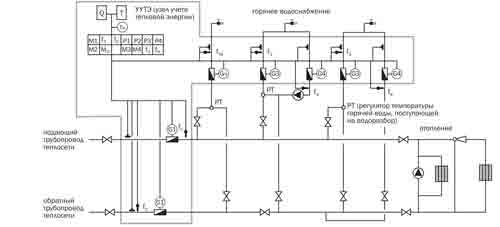

Перейдем теперь к рассмотрению схемы для открытой системы теплоснабжения, приведенной на рис.3. Точнее было бы назвать эту систему так: открытая система ГВС с зависимым и независимым присоединением системы отопления.

Для данной системы теплосчетчики узла учета потребителей должны регистрировать:

· Массу теплоносителя, полученного по подающему трубопроводу (М1);

· Массу теплоносителя, возвращенного по обратному трубопроводу (М2);

· Массу теплоносителя, использованного на подпитку (Мn)

Дополнительно в системе ГВС регистрируются:

· Масса, давление и температура горячей воды;

· Масса, давление и температура циркуляционной воды (теплоносителя).

В открытой системе (рис.3) количество тепловой энергии, полученной потребителем за отчетный период, рассчитывается по формуле:

Qтп , Qкорр – то же самое, что и в формуле (1), а ?Q рассчитывается по формуле (3) в случае независимой системы отопления; а при зависимой системе отопления ?Q=О.

Количество тепловой энергии при условии работы теплосчетчика в штатный период рассчитывается по формуле:

Масса теплоносителя, потребленного за отчетный период, рассчитывается по формуле:

Му2 — масса теплоносителя, утраченного в процессе передачи тепловой энергии через неплотности в арматуре и трубопроводах тепловых сетей на участке от границы раздела балансовой принадлежности до узла учета – рассчитывается теоретически на основе НТД;

Мкорр — масса теплоносителя, израсходованного во время действий нештатной ситуации – как ее рассчитать в Правилах не указано;

Миз – масса израсходованного теплоносителя, рассчитанная теплосчетчиком в штатном режиме, которая рассчитывается в соответствии с формулой:

То есть на этом можно было бы и остановиться. Алгоритм расчета в открытой системе ГВС понятен: потребленное абонентом количество теплоты рассчитывается по формуле (6) и (7), а потребленный теплоноситель по формулам (8) и (9).

При этом никакого отдельного учета на систему ГВС устанавливаться не должно, это и не подпадает под юрисдикцию ТСО. Юрисдикция ТСО заканчивается на границе балансовой принадлежности или на узле учета, а что и как необходимо измерять после узла учета это находится в области юрисдикции потребителя. Если он что-то хочет измерить дополнительно, то это его воля, и он не должен это согласовывать с ТСО.

Однако все не так просто, так как в главе VII методических указаний, которая называется «определение количества тепловой энергии, израсходованной в нештатных ситуациях» в п.60 записано:

Количество потребленной тепловой энергии за отчетный период рассчитывается по формуле:

то есть, расчетная формула отличается от формулы (1) и (6) тем, что здесь присутствует дополнительное слагаемое Qут. Причем, как следует из Правил, Qут – количество тепловой энергии, невозвращенной потребителем вместе с потерянным теплоносителем (утечка, несанкционированный водоразбор).

Эта величина рассчитывается по формуле:

Qут = Mут ? (11)

В соответствии с п.88 методических указаний, величина утечки теплоносителя в открытой системе теплоснабжения рассчитывается по формуле:

М1 — масса теплоносителя в подающем трубопроводе системы теплоснабжения;

Мгв — масса израсходованной горячей воды в системе ГВС.

При наличии циркуляции Мгв рассчитывается по формуле:

Мгвс – масса теплоносителя в подающем трубопроводе системы ГВС, а Мц – в циркуляционном трубопроводе системы ГВС.

По логике формулы (12),

то есть, Мут – это несанкционированная и не указанная в договоре утечка теплоносителя;

Mпот – это все потери теплоносителя, т.е. вся масса невозвращенного теплоносителя,

а Мгв – масса теплоносителя, израсходованного на нужды ГВС.

Если речь идет о нештатном режиме работы узла учета, то теплосчетчик при этом ничего не рассчитывает и поэтому рассчитать величину Qут c помощью теплосчетчика невозможно.

Если же речь идет о штатном режиме работ узла учета, то эту величину можно измерить с помощью теплосчетчика, используя формулы (11) – (13). По логике Правил речь идет как раз о штатном режиме при открытой системе ГВС (иначе, зачем устанавливать расходомеры в системе ГВС и что-то измерять), хотя эта формула стоит в разделе «Нештатные ситуации».

Вот первый ребус, который надо разгадать.

Здесь существует два варианта:

Вариант 1. Нештатная ситуация в системе теплоснабжения, когда возникают несанкционированные утечки. В этом случае эта величина каким-то образом рассчитывается и приводится в договоре. Непонятно тогда зачем нужно «городить огород» с учетом горячей воды в системе ГВС.

Вариант 2. Это штатная работа системы отопления с открытой системой ГВС. В этом случае Мут, рассчитанная по формулам (12) — (14) никогда не будет равна нулю, в силу погрешностей измерения величина М1, М2 , Мгвс, Мц и их разностей. Причем эта погрешность при малых разностях этих величин может достигать десятки процентов.

При этом если расчет за тепло в этом случае вести по формуле (10), то получаем «двойное налогообложение», т.е. двойную оплату за один и тот же потерянный теплоноситель.

Поясню суть: первое слагаемое в формуле (10) Qиз =Q1— Q2 уже учитывает все потерянные с теплоносителем тепло, а Qут, рассчитанное по формуле (11) еще раз учитывает тепло, израсходованное на несанкционированные утечки. Однако это тепло уже «сидит» в Qиз. То есть данная формула физически не обоснованна, она противоречит закону сохранения энергии. Кстати, когда я участвовал в работе экспертной группы по разработке новых правил, я указывал на это несоответствие, но это не было принято во внимание.

Поговорим теперь о некоторых других разделах Правил.

Раздел VI. Контроль качественных показаний.

Не буду пересказывать весь раздел, а остановлюсь только на некоторых неточностях.

Если при зависимой системе отопления теплоснабжающая организация (ТСО) обеспечивает давление в обратном трубопроводе и располагаемый напор на входе, то при независимой системе отопления ТСО обеспечивает давление только в обратном трубопроводе, а про перепад давлений ничего не говорится, т.е. ТСО его может не соблюдать. Однако, если перепад давления на входе 1м и менее, то ИПТ не сможет функционировать без установки дополнительного насоса в подающем трубопроводе.

Далее говорится, что и потребители и ТСО должны соблюдать температурный график и другие параметры, например, расход подпиточной воды и т.д. Однако не оговорено как поступать в случае, если потребитель или ТСО не выполняют свои обязательства.

Рассмотрим далее вопросы, связанные с работой теплосчетчика в нештатных ситуациях (раздел VII методических указаний).

Все нештатные ситуации в правилах делятся на два типа, а именно:

Здесь приняты следующие обозначения:

· Тmin – время работы теплосчетчика при расходах ниже минимального;

· Tmax – время работы теплосчетчика при расходах выше максимального;

· Т?t – время работы теплосчетчика при разности температур ниже минимального нормативного значения;

· Тэп — время отсутствия электропитания;

· Тф – время отказа любого из приборов систем теплоснабжения, т.е. функциональный отказ.

Отметим, что при нештатных ситуациях первого рода (Тнш1) счет тепловой энергиипродолжается, а при нештатных ситуациях второго рода (Тнш2) счет останавливается

Не совсем понятно, что понимается под понятием функциональный отказ. В соответствии с определением, приведенным в Правилах, функциональный отказ – неисправность в системе узла учета или его элементов, при которой учет тепловой энергии, системы теплоносителя прекращается или становится недостоверным, т.е. нарушение пломб и изменение настроек теплосчетчика тоже подпадает под это определение.

Здесь же под функциональным отказом понимается отказ приборов системы теплоснабжения, но это не имеет отношения к приборам узла учета. Например, порыв или течь в системе теплоснабжения и она будет работать в нештатном режиме, а узел учета при этом будет работать в штатном.

Разработчики, очевидно, имели ввиду отказ системы узла учета, а не систем теплоснабжения, что следует из п.59 методических указаний: Тф – время действия любой неисправности (аварии) средств измерений или иных устройств узла учета, которые делают невозможным измерения тепловой энергии. Идея понятна, но с определениями надо осторожнее – они должны быть корректными и не допускать двойного толкования.

в это время теплосчетчик не работает.

При этом, если время работы теплосчетчика в режиме Тmin > 0,3 Топ, а в режиме

Тmax > 0,1 Топ , то ТСО вправе потребовать от потребителя замены теплосчетчика.

При Тнш2 > 15 календарных дней за отчетный период, количество потребленной тепловой энергии определяется расчетным путем.

В теплосчетчике должно определятся время Тmin и Тmax. При работе теплосчетчика в период Тнш1 счет тепловой энергии продолжается, а время Тmin и Тmax фиксируется в архиве теплосчетчика.

Временной баланс рассчитывается по формуле:

Тнш – суммарное время действия нештатных ситуаций;

Траб — время нормальной работы теплосчетчика в штатном режиме.

Количество тепловой энергии, израсходованной за период нештатных ситуаций Qкорр рассчитывается по формуле:

(19)

где, Qш — рассчитанная теплосчетчиком в штатном режиме количество тепловой энергии в течение интервалов Траб и Тнш1.

Мне, правда, непонятно в данном случае понятие штатного режима, т.е. по логике Правил:

так как работа теплосчетчика в интервале Тmin и Тmax хотя и отнесена к нештатной ситуации, но при этом теплосчетчик считает.

Отметим, что Тнш1 может возникнуть только в межотопительный период, тогда система отопления не работает, а работает только система ГВС по открытой схеме.

Однако этот вариант предусмотрен в п.64 Правил. «В летний период показания теплосчетчика принимаются для учета, в том числе, если в ночное время и в выходные дни фактический расход теплоносителя ниже минимального значения нормированного диапазона для средства измерения, но при этом среднечасовой расход теплоносителя за отчетный период превышает минимальный расход, на который нормировано средство измерения:

V1 — объем теплоносителя, прошедшего по подающему трубопроводу за отчетный

Тoп — время отчетного периода, ч;

Gmin — минимальный расход, на который нормировано средство измерения, м3/ч»

При этом снова возникает вопрос: «Как поступить в случае, если (21) удовлетворяется, но при этом водосчетчик работает более 30% отчетного периода при расходе ниже минимального?», так как в этом случае ТСО имеет право не принимать показания водосчетчика.

Вообще непонятно зачем разработчики Правил ввели нештатные ситуации Тmin и Тmax в старых Правилах их и не было. Во-первых, в отопительном сезоне эти нештатные ситуации в принципе невозможны, так как функционирует система отопления. В межотопительном эти ситуации могут появиться, но надо снова принимать во внимание неравенство (21).

Кроме разногласий с ТСО и дополнительной головной болью у разработчиков приборов это ничего не дает.

Обобщая вышесказанное, можно сказать следующее:

· Если учет за потребленное тепло и теплоносителем между ТСО и потребителем в открытой системе ГВС вести по алгоритмам, приведенным в главе V методических указаний «Учет тепловой энергии и теплоносителя у потребителя», т.е. по формулам:

(6) – (9), то не возникает никаких противоречий и это соответствует нормативным документам; при этом не нужно устанавливать дополнительные приборы учета на ГВС

· Если дополнительно вести учет горячей воды в системе ГВС и при этом принимать во внимание главу VII «Определение количества тепловой энергии, израсходованной потребителем в нештатных ситуациях», то возникает множество вопросов, на которые нет ответа. При этом управляющая организация может иметь необоснованное обогащение за счет двойного учета в открытой системе ГВС: она будет платит ТСО за потребленное тепло и теплоноситель, а с собственников будет еще брать дополнительную плату за горячую воду, израсходованную на нужды ГВС, плата за которую выше, чем плата за теплоноситель. При этом тепло, израсходованное для приготовления горячей воды на нужды ГВС уже учтено теплосчетчиком. В некоторых регионах РФ это происходит и дело доходит до судебных разбирательств, при этом суды иногда становятся на сторону потребителя, а иногда и на сторону ТСО.

Далее в новых правилах, непонятно с какой целью, существенно увеличена глубина архива. Это легко сделать для новых разработок теплосчетчиков, но что делать со старыми (эксплуатирующимися) теплосчетчиками. Согласно Правил, через 3 года их нужно будет перепрограммировать, иначе они не будут соответствовать Правилам и их необходимо будет вывести из эксплуатации. Это еще одна дополнительная боль для производителей теплосчетчиков, потребителей и обслуживающих организаций, так как для перепрограммирования приборов необходимо срывать пломбу поверителя, демонтировать и смонтировать их заново, поверить и ввести в эксплуатацию, составив при этом акт повторного допуска.

Поговорим теперь о пунктах, связанных с передачей сведений с узлов учета потребителей в ТСО. В п.31 Правил указано: « коммерческий учет тепловой энергии и теплоносителя расчетным путем допускается при нарушении установленных договором сроков представления показаний приборов учета». В п.68 указано: в срок, установленный договором, потребитель или уполномоченное им лицо передают ТСО отчет о потреблении, подписанный потребителем. В п.24 указано: потребитель предоставляет организации, осуществляющей водоснабжение сведения о показаниях приборов учета по состоянию на 1-е число месяца, следующего за расчетным, если иные сроки не предусмотрены законодательством РФ; такая информация направляется ТСО любым доступным способом (почта, E-mail, телефонограмма, факсограмма), позволяющая подтвердить получение теплоснабжающей организации указанной информации» (этот пункт разработчики Правил автоматически перенесли из закона о водоснабжении и водоотведении, не удосужились изменить его формулировку применительно к теплоснабжению).

Как видим, в Правилах в одном случае, ни о какой подписи со стороны потребителя речь не идет, а с другой стороны говорится, что отчет должен быть подписан потребителем, но не говорится кем конкретно.

По логике Правил все должно быть отражено в Договоре между ТСО и потребителем, но поскольку потребители, как правило, не хотят ссориться с ТСО, то они подписывают договор на условиях ТСО. При этом ТСО может указывать в договорах удобный ей срок передачи отчета и сведений о теплопотреблении, полученных с приборов учета, и указывать, кто должен подписывать договор со стороны потребителя. Я, например, видел договор теплоснабжения, где написано, что отчет должен быть подписан руководителем предприятия, и заверен печатью и передан в ТСО не позднее последнего дня месяца. Возникает вопрос: Если руководитель отсутствует и не подписал договор, то это значит, что надо применить расчетный метод? А если ТСО в договоре захочет прописать, что подпись руководителя должна быть заверена нотариально! Как быть в этом случае? Поэтому при подписании договора надо быть внимательным и не идти на поводу у ТСО.

Поговорим теперь об эксплуатации узла учета. В новых Правилах нигде не оговорено, кто должен обслуживать узел учета. Однако в п.118 говорится: «при неисправности приборов учета, истечении срока их поверки, включая вывод из работы для ремонта или поверки на срок до 15 суток…».

То есть речь идет о ремонте с последующей поверкой. Как правило, сам потребитель не может выполнять такие работы и он должен будет заключить договор со специализированной организацией, имеющей ремонтно-поверочную базу и соответствующий персонал.

Однако в Правилах не прописаны требования к такой организации и, по логике разработчиков Правил, этим могут заниматься любые организации, ничего не имеющие за своей спиной. Крайним опять становится потребитель, который по условию аукциона, заключит договор на обслуживание и ремонт приборов узла учета с неизвестной организацией, предложившей более низкую цену. Потребитель нечего не может сделать, даже если эта организация не имеет ремонтно-поверочной базы и специалистов, так как он не может прописать в условиях аукциона дополнительные параметры, непредусмотренные Правилам.

В старых Правилах п.9.3 было сказано: « работы по обслуживанию узла учета, связанные с демонтажом, поверкой и ремонтом оборудования должны выполняться персоналом специализированной организации, имеющей лицензию Госэнергонадзора на выполнение таких работ».

Этот пункт Правил работал, пока существовал Госэнергонадзор, после его ликвидации на этот пункт не стали обращать внимание, но до 2020г. действовали Правила лицензирования такого вида работ. Поэтому организация, занимающаяся эксплуатацией и ремонтом средств измерений, входящих в состав узла учета, должна была иметь лицензию Госстандарта на проведение такого вида работ. Это хоть каким-то образом спасало потребителей от недобросовестных организаций, предлагающих услуги по обслуживанию и ремонту узлов учета.

Так как в новых Правилах, нет никаких ограничений, то такими видам работ могут заниматься любые организации, что может дискредитировать учет, нанести вред потребителям, а при определенных условиях (несанкционированное вмешательство в работу узла учета) ТСО.

Я знаю такие примеры в Хабаровском крае. Некая организация обслуживала узлы учета в многоквартирных домах г.Вяземский на основе теплосчетчиков «Взлет». Эта организация «регулировала» теплопотребление домов по своему усмотрению без нарушения пломб госповерителя, и ТСО ничего не могла с ней поделать, а потребители были довольны. Поясню на примере. Когда данная организация взяла на обслуживание десять домов, то теплопотребление этих домов стало в 10 раз меньше расчетного. Наша организация имела на обслуживание 3 аналогичных дома, но там теплопотребление было на 40% ниже расчетного, то есть, вполне реально. Была создана комиссия с участием нашей организации и ТСО. Данный факт был зафиксирован, но на следующий день, после посещения узлов учета представителями обслуживающей организации, теплопотребление домов, зафиксированное теплосчетчиками, резко снизилось и теплосчетчики стали показывать примерно то же самое, что и в других домах, обслуживаемых нашей организацией. При этом пломбы госповерителя не были повреждены. Через неделю теплосчетчики стали снова показывать, заниженное теплопотребления. При этом ТСО не могла нечего сделать.

На сегодняшний день лицензия Госстандарта на ремонт средств измерений отсутствует, но взамен ее, выпущен другой документ: уведомление Федерального агентство по техническому регулированию и метрологии о начале осуществления деятельности по ремонту и техническому обслуживанию приборов учета. Разработчики Правил могли, хотя бы, прописать в Правилах, что работы по обслуживанию и ремонту узлов учета тепловой энергии могут осуществлять те организации, которые имеют Уведомление Федерального агентства по техническому регулированию и метрологии

Обобщив все вышесказанное, можно сделать следующие выводы:

1. Определения, приведенные в правилах, по крайней мере, часть из них, некорректны.

2. Непонятно зачем приведены две принципиальные схемы для закрытой системы ГВС (рис.1 и рис.2), но при этом не указано когда нужно использовать первую, а когда вторую схему теплоснабжения. Кто будет решать этот вопрос: ТСО или потребитель.

3. Приведено два алгоритма расчета за потерянный теплоноситель в закрытой системе ГВС с зависимым присоединением системы отопления:

· При наличии водосчетчика на подпиточном трубопроводе – в этом случае утечка рассчитывается по показаниям этого прибора;

· При отсутствии водосчетчика на подпиточном трубопроводе — в этом случае утечка рассчитывается по формуле (5). Однако такой вариант на схемах рис.1 и рис.2 не предусмотрен.

4. Непонятно когда надо использовать расчетные формулы (1) и (6), а когда формулу (10). Причем в ф.10 не указано, для какой системы ГВС (открытой или закрытой) ее нужно использовать. Кроме того, ф.10 противоречит законам физики и позволяет два раза учитывать одно и то же количество теплоты. С одной стороны, по логике правил, ее необходимо использовать только в нештатных ситуациях, так как она приведена в главе «нештатная ситуация», а с другой стороны ее можно использовать и при штатном режиме работы теплосчетчика. Причем как ее использовать при нештатном режиме работы теплосчетчика непонятно.

В качестве предложений и дополнений к Правилам я предлагаю:

1. Вместо трех схем использовать одну универсальную, принципиальную схему (рис.4), которая включает в себе все варианты: открытая и закрытая система ГВС с зависимым и независимым подключением системы отопления. Эта схема с тремя расходомерами:

· На подпиточном трубопроводе системы отопления;

· На подающем трубопроводе системы теплоснабжения;

· На обратном трубопроводе системы теплоснабжения.

В этой схеме возможны два варианта:

· Подпиточный трубопровод врезан после расходомера на обратном трубопроводе системы теплоснабжения – вариант 1;

· Подпиточный трубопровод врезан до расходомера на обратном трубопроводе системы теплоснабжения; в этом случае расходомер на подпиточном трубопроводе можно не устанавливать – вариант 2.

При использовании данной схемы, для расчета потребленного абонентом количества теплоты и массы теплоносителя, можно использовать следующие алгоритмы расчета:

В отопительном периоде:

Закрытая система ГВС с зависимым и независимым подключением системы отопления.

Независимая система подключения:

Зависимая система подключения

Открытая система ГВС с зависимым и независимым подключением.

Независимая система подключения:

Вариант 1 схемы – подпиточный трубопровод после расходомера на обратном трубопроводе.

Вариант 2 схемы – подпиточный трубопровод до расходомера на обратном трубопроводе.

Зависимая система отопления

В межотопительном периоде – система отопление не работает.

Закрытая система ГВС

При наличии циркуляции в системе теплоснабжения.

Открытая система ГВС

При отсутствии циркуляции в системе теплоснабжения — теплоноситель поступает по одному из трубопроводов: подающему или обратному.

В этом случае система ГВС работает по открытой схеме и алгоритм расчета следующий:

Работает только подающий трубопровод:

Работает только обратный трубопровод:

Отметим, что на приведенной универсальной схеме (рис.4) выделены два узла учета: УУТЭ — узел учета тепловой энергии и теплоносителя и УУГВС – узел учета ГВС. Причем только УУТЭ является коммерческим и по нему производится расчеты за потребленное тепло и теплоноситель между ТСО и потребителем.

УУГВ является техническим (распределительным) и по нему распределяются платежи за горячую воду между собственниками квартир в МКД.

2. Добавить пункт « работа по обслуживанию и ремонту узлов коммерческого учета тепловой энергии и теплоносителя могут выполняться специализированными организациями, имеющими Уведомление Федерального агентства по техническому регулированию и метрологии на проведение таких работ».

С.Н.Канев, О новых правилах коммерческого учета тепловойэнергии и теплоносителя

Источник: Портал по теплоснабжению, РосТепло.ру, www.rosteplo.ru

Айнбунд Александр Леонидович, ООО «Про-Мед» [ 19:06:16 / 09.06.2020]

Почему то в Правилах не сказано что максимум шкалы прибора учета должен быть таким 1.25 максимальной договорной нагрузки, а минимум должен быть в диапазоне где будет 30% погрешности и никак не ниже. Таким образом рабочий диапазон рабочих показаний прибора учета будет 2/3 шкалы прибора. Все это было в первых Правилах учета при помощи сужающих устройств и диафрагм.

Айнбунд Александр Леонидович, ООО «Про-Мед» [ 19:06:07 / 09.06.2020]

Да еще, на основании вышесказанного Приборы учета должны подбираться под условия потребителя или источника, а не устанавливаться, как повсеместно в настоящее время.

Тематические закладки — служат для сортировки и поиска материалов сайта по темам, которые задают пользователи сайта.

Практические советы по организации измерений и учета тепловой энергии

Возрастная категория Интернет-сайта «18+»

© РосТепло.ru — Информационная система по теплоснабжению, 2003-2020

http://www.rosteplo.ru/Tech_stat/stat_shablon.php?id=3015

Особенности учета тепловой энергии в многоквартирных домах с разбором горячей воды из тепловой сети

Практика показывает, что при выполнении расчетов за потребленную тепловую энергию многоквартирными домами (МКД), оборудованными коллективными (домовыми) приборами учета и подключенными к открытой системе теплоснабжения 1 , возникают разногласия между теплоснабжающими организациями и управляющими компаниями. Дело в том, что нет четких указаний, как определить долю теплоты, затраченную на отопление и на горячее водоснабжение, а это важно при составлении счетов на оплату коммунальных услуг.

Положения, прописанные в нормативно-технической документации (см. справку), в соответствии с которой осуществляется организация узлов учета и расчет количества поставленной (полученной) тепловой энергии, теплоносителя в целях коммерческого учета, не являются однозначными. Обратимся к методике осуществления коммерческого учета тепловой энергии (далее – Методика).

В Методике в пп. 36, 37 записано, что «в открытой системе теплоснабжения теплосчетчики узла учета потребителей, подключенных по зависимой схеме, должны регистрировать количество полученной тепловой энергии, а также массу теплоносителя, полученного по подающему трубопроводу и возвращенного по обратному трубопроводу, средневзвешенное значение температуры и давление теплоносителя. Дополнительно в системе горячего водоснабжения – регистрация массы, давления и температуры горячей воды в подающем и циркуляционном трубопроводах».

Документы, по которым происходит учет теплоты и ее распределение между жителями МКД:

  • «Методика осуществления коммерческого учета тепловой энергии, теплоносителя» (утверждена Приказом Министерства строительства и жилищно-коммунального хозяйства РФ от 17 марта 2020 года № 99/пр);
  • «Правила предоставления коммунальной услуги собственникам и пользователям помещений в многоквартирных домах и жилых домов» (утверждены Постановлением Правительства РФ от 6 мая 2011 года № 354 в редакции от 14 февраля 2020 года № 129-ППР).

Определение количества измеренной в указанных точках (рис. 1) тепловой энергии, полученной потребителем из тепловой сети за отчетный период при условии работы теплосчетчика в штатном режиме (Qиз.тс), определяется по формуле 1 (см. формулы). Также в Методике (п. 41) приводится формула 5.6 определения массы теплоносителя, потребленного за отчетный период в штатном режиме, как суммы массы теплоносителя, утраченного в процессе передачи тепловой энергии через неплотности в арматуре и трубопроводах тепловой сети на участке от границы балансовой принадлежности до узла учета, и массы израсходованного теплоносителя Миз (формула 5.7, в таблице – формула 2).

Ещё по теме  Как посчитать гигакалории тепла по счетчику

Вариант принципиальной схемы размещения точек измерения массы (объема) теплоносителя и других регистрируемых параметров в МКД с зависимым присоединением отопления в открытой системе теплоснабжения (в Методике это рис. 6)

Следует заметить, что в МКД граница балансовой принадлежности – это стена дома. А узел учета, как правило, находится в 20–25 м от входа трубопроводов тепловой сети в дом. Проходят эти трубы по техподполью открыто, поэтому все возможные утечки можно визуально наблюдать, в том числе это могут сделать обходчики тепловой сети. Поэтому при определении потребленной тепловой энергии в МКД нужно исключать из расчетов возможные утечки теплоносителя на участке трубопровода от границы балансовой принадлежности до узла учета и тепловые потери этих трубопроводов, поскольку они в десятки раз ниже погрешности измерительного прибора. В нашем варианте теплового пункта с зависимым присоединением отопления израсходованный теплоноситель – это расход воды на водоразбор в системе горячего водоснабжения (ГВС), но в Методике он так не называется. Его правильней определять не как разность масс теплоносителя, прошедшего по подающему трубопроводу тепловой сети и возвращенного по обратному (Методика, формула 5.7), а по более точному измерению разности расходов воды в подающем трубопроводе ГВС и в циркуляционном трубопроводе. Это потому, что, как будет показано далее, погрешность измерения расхода превышает эту разность 2 .

Однако в Методике не говорится, что по той же формуле 1, но уже с учетом показаний теплосчетчиков 3 и 4 (рис. 1), следует определять количество измеренной тепловой энергии, полученной потребителем на горячее водоснабжение Qиз.гвс (Qиз.гвс определяется по той же формуле 1, с заменой М1 и h1 на М3 и h3, а М2 и h2 на М4 и h4). Тогда разность измеренных расходов тепловой энергии будет означать количество тепловой энергии, потребленной системой отопления Qиз.от (см. формулу 3).

При необходимости можно количество тепловой энергии, потребленной на горячее водоснабжение, подразделить на теплоту, ушедшую с водоразбором Qгв.в (формула 4) и израсходованную с циркуляцией Qгв.ц (формула 5).

Продемонстрируем изложенное на результатах реальных измерений, выполненных в одном из многоквартирных домов с зависимым подключением отопления и ГВС с циркуляционным насосом и водоразбором из тепловой сети.

В качестве узла учета тепловой энергии установлен тепловычислитель ВКТ-7, который собирает показания с четырех расходомеров и четырех термопреобразователей и выдает распечатку по двум вводам:

  • ТВ-1 с итоговым значением 3 Qo, определенным по формуле 1, и Qг – по формуле 6;
  • ТВ-2 с итоговым значением Qo, определенным по формуле 7, и Qг – по формуле 8.

Если Qo из ввода 1 означает количество измеренной тепловой энергии, полученной потребителем из тепловой сети за отчетный период при условии работы теплосчетчика в штатном режиме Qиз.тс, а Qo из ввода 2 – количество измеренной тепловой энергии, полученной потребителем на горячее водоснабжение Qиз.гвс, то Qг из обоих вводов ничего не означает. Если бы в формулах 6 и 8 соответственно вместо h2 и h4 было поставлено h3, то Qг было бы количеством тепловой энергии на ГВС, ушедшим с водоразбором Qгв.в Qг = Qгв.в для двух способов определения.

Представляем результаты измерений расхода тепловой энергии на тепловом пункте рассматриваемого МКД в течение 2020 года, определенные тепловычислителем по двум вводам (табл. 1, левая часть). Прочерком помечено отсутствие измерения из-за того, что приборы были неисправны или отключены. С июня по сентябрь тепловой ввод 1 был отключен, и расходы теплоносителя и тепловой энергии Qг приняты по вводу 2.

Регистрируемые тепловычислителем параметры в тепловом пункте МКД в открытой системе теплоснаб- жения и результаты измерений

* В распечатке 32,2 Гкал и 421 м 3 , но первые 2,5 суток четвертый расходомер показывал ноль, а тепловычислитель не обнаружил этой нештатной ситуации и при определении Qо не вычитал из поступающей теплоты возвращаемую обратно в тепловую сеть, что привело к завышению Q, что нами учтено.

** За 18 суток, 12 суток горячее водоснабжение было отключено на плановую профилактику.

Следующий блок – это расходы тепловой энергии, предъявленные к оплате потребителю якобы по результатам измерений, но совершенно не соответствующие им. Количество теплоты, полученное потребителем из тепловой сети и измеренное на вводе 1 Qо 1 ввод, почему-то становится расходом тепловой энергии на отопление Qотопл.. А суммарный расход Qобщий получается суммированием Qг (декларируется как расход тепловой энергии на ГВС, что неправильно, как уже было отмечено) и Qо 1 ввод.

Для сравнения представляем расходы тепловой энергии, полученные по нашим расчетам, основанным на изложенном выше физическом смысле и распечатках тепловычислителя (табл., правая часть). Вычислив, используя данные наших расчетов, отношение теплопотребления на ГВС к суммарному теплопотреблению в зимнее время (октябрь–декабрь), получаем 0,3 (90,1 / 296,2), что вполне соответствует статистическим данным по нашей стране. А вот по данным, представленным оператором, получается нереальная величина 0,056 (17,5 / 313,7).

В итоге потребителем за год было переплачено (1 021,4 – 976,2) ? 100 / 976,2 = 4,6 %. К тому же соотношение между коммунальными услугами отопления и горячего водоснабжение не отражало реальность.

Анализ показателей перехода системы теплоснабжения в отопительный период

Приведем результаты измерений, полученные в период включения отопления и за 6 дней до этого включения (измерение шло по обоим тепловым вводам), а также в наиболее холодный период (рис. 2). Это позволит более четко представить режимы работы, складывающиеся при переходе с летнего периода на отопительный, а также определить расход теплоносителя из тепловой сети на водоразбор с наименьшей погрешностью.

Как видно из рис. 2, до включения отопления расходы теплоносителя в подающем трубопроводе тепловой сети и ГВС были примерно одинаковы, как и в обратном трубопроводе тепловой сети и циркуляционном трубопроводе ГВС. С включением отопления расходы теплоносителя в подающем и обратном трубопроводах тепловой сети выросли в 5 раз, затем снизились до 110–100 т/сут., поднимаясь лишь в самый холодный период до 170–160 т/сут.

Результаты измерений коммерческого прибора учета тепловой энергии в МКД, подключенного к системе открытого теплоснабжения

Расходы воды в подающем и циркуляционном трубопроводах системы ГВС остались примерно на том же уровне, аналогично и их разность, означающая расход горячей воды на водоразбор. Так и должно быть. А вот разность расходов теплоносителя в подающем и обратном трубопроводах тепловой сети снизилась и стала в 3 раза меньше, чем в трубопроводах ГВС, составив менее 2 % от максимального значения.

Это подтверждает, что в отопительный период разность расходов теплоносителя из тепловой сети находится за пределами погрешности измерения и не может быть использована в расчетах. А в качестве значения расхода теплоносителя из тепловой сети на водоразбор она должна быть заменена разностью расходов воды в подающем и циркуляционном трубопроводах системы ГВС.

Расход тепловой энергии на ГВС остается примерно на одном уровне, колеблясь около величины 1 Гкал в сутки и повышаясь примерно на 10–15 % в выходные дни. Об отсутствии регулирования температуры горячей воды свидетельствуют ее колебания, повторяющие изменение температуры теплоносителя в подающем трубопроводе тепловой сети (рис. 2), которая достигает критических значений 95–97 0 C в период 17–22 декабря. Т. е. в ГВС поступает вода непосредственно из подающего трубопровода тепловой сети, не смешиваясь с водой более низкой температуры из обратного трубопровода, что нарушает нормативные требования и безопасность. Некоторое понижение уровня водоразбора в холодный период связано со сверхвысокой температурой горячей воды. Чтобы получить для пользования температуру воды 40–45 0 C, надо меньше подмешивать горячей воды с температурой 80–90 0 C, чем если бы ее температура была 60 0 C.

Итак, чтобы в систему коммерческих измерений количества поставленной/полученной абонентом тепловой энергии и теплоносителя при открытой системе теплоснабжения не вмешивался человеческий фактор, в Методику (раздел «Открытая система теплоснабжения») следует добавить формулы определения следующих параметров:

  • количество измеренной тепловой энергии, полученной потребителем из тепловой сети на ГВС и на отопление за отчетный период при условии работы теплосчетчика в штатном режиме;
  • масса израсходованного теплоносителя как разности измеренных расходов воды в подающем и циркуляционном трубопроводах системы горячего водоснабжения (а не в подающем и обратном трубопроводах тепловой сети).

Это положение позволяет исправить «Правила предоставления коммунальных услуг» в части исключения требования определять теплопотребление на отопление МКД как разность измеренного общедомовым прибором учета теплопотребления и норматива расхода тепловой энергии на ГВС, где в п. 42 (1) написано: «При открытой системе теплоснабжения… для определения размера платы за коммунальную услугу по отоплению… объем (количество) тепловой энергии, потребленной за расчетный период на нужды отопления, в течение отопительного периода определяется как разность объема (количества) потребленной за расчетный период тепловой энергии, определенного по показаниям коллективного (общедомового) прибора учета тепловой энергии, которым оборудован многоквартирный дом, и произведения объема (количества) потребленной за расчетный период тепловой энергии, использованной на подогрев воды в целях предоставления коммунальной услуги по горячему водоснабжению, определенного исходя из норматива расхода тепловой энергии, использованной на подогрев воды в целях предоставления коммунальной услуги по горячему водоснабжению, и объема (количества) горячей воды, потребленной в жилых и нежилых помещениях многоквартирного дома и на общедомовые нужды».

Почему для определения расхода теплоты на отопление надо вычитать из теплопотребления, измеренного общедомовым прибором, расход теплоты на подогрев воды «исходя из норматива», когда в Методике приводится схема 4 измерения расхода тепловой энергии на эти нужды? Непосредственное измерение всегда объективнее расчетов «исходя из норматива», которые опираются на средние величины.

Приведенный текст предлагается изложить в следующей редакции: «При открытой системе теплоснабжения, в случае если узел учета тепловой энергии многоквартирного дома оснащен коллективным (общедомовым) прибором учета тепловой энергии, учитывающим общий (суммарный) объем (количество) тепловой энергии, потребленной на нужды отопления и горячего водоснабжения, а также горячего водоснабжения отдельно, для определения размера платы за коммунальную услугу по отоплению в соответствии с положениями абзацев второго и третьего настоящего пункта объем (количество) тепловой энергии, потребленной за расчетный период на нужды отопления, определяется как разность объема (количества) потребленной за расчетный период суммарной тепловой энергии и на нужды горячего водоснабжения, определенных по показаниям коллективного (общедомового) прибора учета тепловой энергии, которым оборудован многоквартирный дом».

Следует также исключить практикуемую двойную плату за пользование горячей водой жителями в домах, подключенных к открытой системе теплоснабжения. Теплоснабжающая организация покупает воду, идущую на подпитку тепловых сетей, связанную с непосредственным разбором ее из тепловой сети, у регионального водоканала и включает эти затраты в тариф на тепловую энергию. Жители, оплачивающие коммунальную услугу по горячему водоснабжению по показаниям квартирного водосчетчика, должны умножать объем потребленной горячей воды не на тариф стоимости тепловой энергии, а на разность тарифов стоимости тепловой энергии и холодной воды.

Такие изменения в нормативно-технической документации, связанной с организацией учета тепловой энергии и теплоносителя в открытой системе теплоснабжения, логично вытекают из анализа практики ее применения в нашей стране.

1 С непосредственным водоразбором из тепловой сети.

2 Более подробно в лекции А. Г. Лупей «О погрешности измерения разности масс теплоносителя в открытых системах теплоснабжения» на сайте http://www.teplopunkt.ru/school/lec_0004.html

3 3 Обозначения в примере приведены с распечаток.

4 См. рис. 6 в «Ме тодике осуществления коммерческого учета тепловой энергии, теплоносителя».

Статья опубликована в журнале “Энергосбережение” за №8’2020

распечатать статью pdf версия

Подписка на журналы

«АВОК» — Некоммерческое Партнерство «Инженеры по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике»

Тел. (495) 107-91-50, 621-80-48, 621-64-29, e-mail: abok@abok.ru

«АВОК» — общество инженеров, вебинары, мастер-классы, обучение, выставки, технические статьи, новости, нормативные документы, профессиональные журналы

На сайте представлены технические статьи и информация по темам: вентиляция, отопление, кондиционирование, водоснабжение, строительная теплофизика, водоподготовка, дымоудаление, противопожарная безопасность и ЖКХ. А также техническая литература АВОК, журналы «АВОК», «Энергосбережение», «Сантехника».

Вы можете задать вопросы нашим специалистам, и ознакомиться с нормативной литературой АВОК.

Воспроизведение материалов с данного сайта без письменного разрешения редакции запрещено.

http://www.abok.ru/for_spec/articles.php?nid=6298

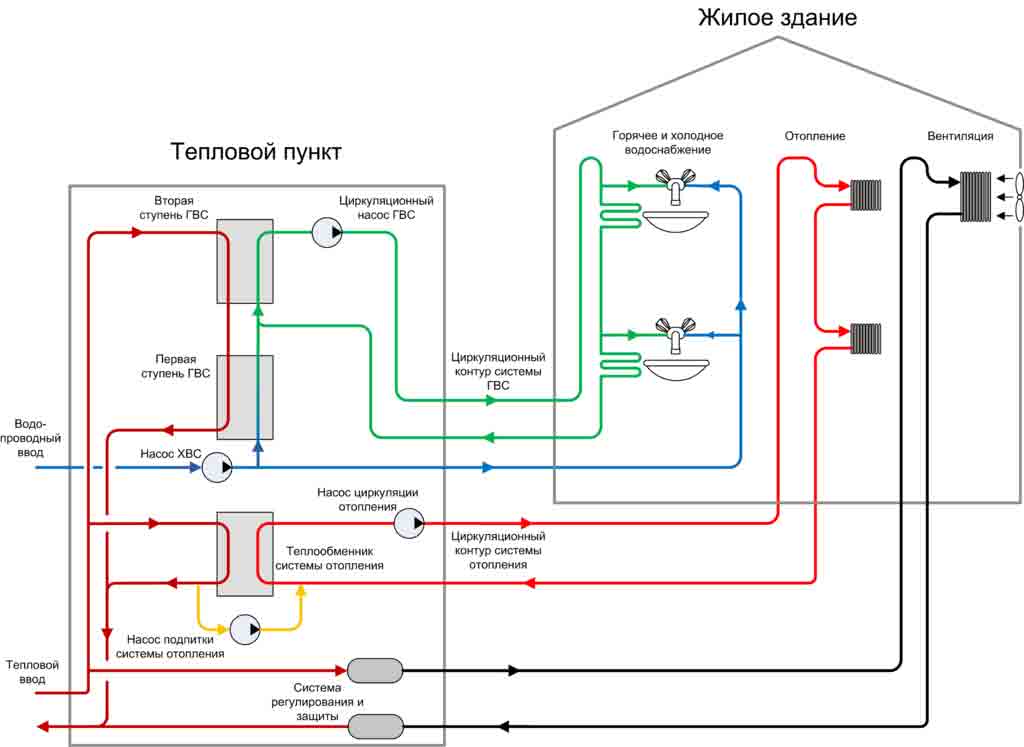

Принципиальная схема индивидуального теплового пункта

Тепловым пунктом называется сооружение, которое служит для присоединения местных систем теплопотребления к тепловым сетям. Тепловые пункты подразделяются на центральные (ЦТП) и индивидуальные (ИТП). ЦТП служат для теплоснабжения двух и более зданий, ИТП – для теплоснабжения одного здания. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания. При наличии собственного источника теплоты (котельной) тепловой пункт, как правило, располагается в помещении котельной.

В тепловых пунктах размещается оборудование, трубопроводы, арматура, приборы контроля, управления и автоматизации, посредством которых осуществляются:

— преобразование параметров теплоносителя, например, для снижения температуры сетевой воды в расчетном режиме со 150 до 95 0 С;

— контроль параметров теплоносителя (температуры и давления);

— регулирование расхода теплоносителя и распределение его по системам потребления теплоты;

— отключение систем потребления теплоты;

— защита местных систем от аварийного повышения параметров теплоносителя (давления и температуры);

— заполнение и подпитка систем потребления теплоты;

— учет тепловых потоков и расходов теплоносителя и др.

На рис. 8 приведена одна из возможных принципиальных схем индивидуального теплового пункта с элеватором для отопления здания. Через элеватор система отопления присоединяется в том случае, если надо снижать температуру воды для системы отопления, например, со 150 до 95 0 С (в расчетном режиме). При этом располагаемый напор перед элеватором, достаточный для его работы, должен быть не менее 12-20 м вод. ст., а потеря напора не превышает 1,5 м вод. ст. Как правило, к одному элеватору присоединяется одна система или несколько мелких систем с близкими гидравлическими характеристиками и с суммарной нагрузкой не более 0,3 Гкал/ч. При больших необходимых напорах и теплопотреблении применяются смесительные насосы, которые также используются и при автоматическом регулировании работы системы теплопотребления.

Подключение ИТП к тепловой сети производится задвижкой 1. Вода очищается от взвешенных частиц в грязевике 2 и поступает в элеватор. Из элеватора вода с расчетной температурой 95 0 С направляется в систему отопления 5. Охлажденная в отопительных приборах вода возвращается в ИТП с расчетной температурой 70 0 С. Часть обратной воды используется в элеваторе, а остальная вода очищается в грязевике 2 и поступает в обратный трубопровод теплосети.

Постоянный расход горячей сетевой воды обеспечивает автоматический регулятор расхода РР. Регулятор РР получает импульс на регулирование от датчиков давления, установленных на подающем и обратном трубопроводах ИТП, т.е. он реагирует на разность давлений (напор) воды в указанных трубопроводах. Напор воды может меняться по причине увеличения или уменьшения давления воды в теплосети, что обычно связано в открытых сетях с изменение расхода воды на нужды ГВС.

Например, если напор воды возрастает, то расход воды в системе увеличивается. Во избежание перегрева воздух в помещениях регулятор уменьшит свое проходное сечение, чем восстановит прежний расход воды.

Постоянство давления воды в обратном трубопроводе системы отопления автоматически обеспечивает регулятор давления РД. Падение давления может быть следствием утечек воды в системе. В этом случае регулятор уменьшит проходное сечение, расход воды снизится на величину утечки и давление восстановится.

Расход воды (теплоты) измеряется водомером (теплосчетчиком) 7. Давление и температура воды контролируются, соответственно, манометрами и термометрами. Задвижки 1, 4, 6 и 8 используются для включения или отключения теплового пункта и системы отопления.

В зависимости от гидравлических особенностей тепловой сети и местной системы отопления в тепловом пункте могут также устанавливаться:

— подкачивающий насос на обратном трубопроводе ИТП, если располагаемый напор в тепловой сети недостаточен для преодоления гидравлического сопротивления трубопроводов, оборудования ИТП и систем теплопотребления. Если при этом давление в обратном трубопроводе будет ниже статического давления в этих системах, то подкачивающий насос устанавливается на подающем трубопроводе ИТП;

— подкачивающий насос на подающем трубопроводе ИТП, если давление сетевой воды недостаточно для предотвращения вскипания воды в верхних точках систем потребления теплоты;

— отсекающий клапан на подающем трубопроводе на вводе и подкачивающий насос с предохранительным клапаном на обратном трубопроводе на выходе, если давление в обратном трубопроводе ИТП может превысить допускаемое давление для системы теплопотребления;

— отсекающий клапан на подающем трубопроводе на входе в ИТП, а также предохранительный и обратный клапаны на обратном трубопроводе на выходе из ИТП, если статическое давление в тепловой сети превышает допускаемое давление для системы теплопотребления и др.

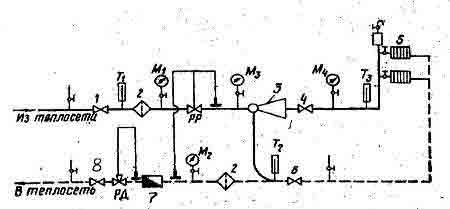

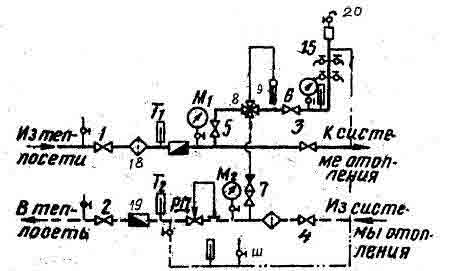

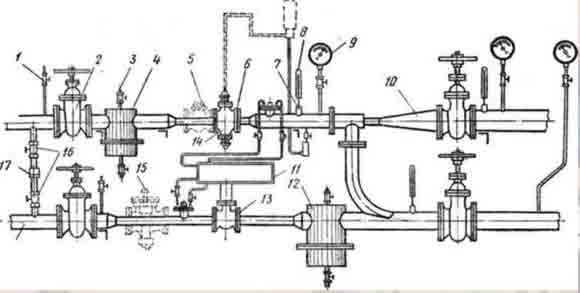

Рис 8. Схема индивидуального теплового пункта с элеватором для отопления здания:

1, 4, 6, 8 — задвижки; Т – термометры; М — манометры; 2 – грязевик; 3 – элеватор; 5 –радиаторы системы отопления; 7 – водомер (теплосчетчик); РР — регулятор расхода; РД – регулятор давления

Как было показано на рис. 5 и 6, системы ГВС подсоединяются в ИТП к подающему и обратному трубопроводам через водоподогреватели или непосредственно, через регулятор температуры смешения типа ТРЖ.

При непосредственном водоразборе вода на ТРЖ подается из подающего или из обратного или из обоих трубопроводов вместе в зависимости от температуры обратной воды (рис.9). Например, летом, когда сетевая вода имеет 70 0 С, а отопление отключено, в систему ГВС поступает только вода из подающего трубопровода. Обратный клапан служит для предотвращения перетекания воды из подающего трубопровода в обратный при отсутствии водоразбора.

Рис. 9. Схема узла присоединения системы ГВС при непосредственном водоразборе :

1, 2, 3, 4, 5, 6 — задвижки; 7 – обратный клапан; 8 – регулятор температуры смешения; 9 — датчик температуры смеси воды; 15 – водоразборные краны; 18 – грязевик; 19 – водомер; 20 – воздухоотводчик; Ш – штуцер; Т – термометр; РД – регулятор давления (напора)

Рис. 10. Двухступенчатая схема последовательного присоединения водоподогревателей ГВС:

1,2, 3, 5, 7, 9, 10, 11, 12, 13, 14 – задвижки; 8 – обратный клапан; 16 – циркуляционный насос; 17 – устройство для отбора импульса давления; 18 – грязевик; 19 – водомер; 20 – воздухоотводчик; Т – термометр; М — манометр; РТ – регулятор температуры с датчиком

Для жилых и общественных зданий также широко применяется схема двухступенчатого последовательного присоединения водоподогревателей ГВС (рис.10). В данной схеме водопроводная вода вначале подогревается в подогревателе I-ой ступени, а затем в подогревателе II-ой ступени. При этом водопроводная вода проходит через трубки подогревателей. В подогревателе I-ой ступени водопроводная вода греется обратной сетевой водой, которая после охлаждения идет в обратный трубопровод. В подогревателе II-ой ступени водопроводная вода греется горячей сетевой водой из подающего трубопровода. Охлажденная сетевая вода поступает в систему отопления. В летний период эта вода подается в обратный трубопровод по перемычке (в обвод системы отопления).

Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры (клапан термореле) в зависимости от температуры воды за подогревателем II-ой ступени.

http://studopedia.ru/6_165049_printsipialnaya-shema-individualnogo-teplovogo-punkta.html

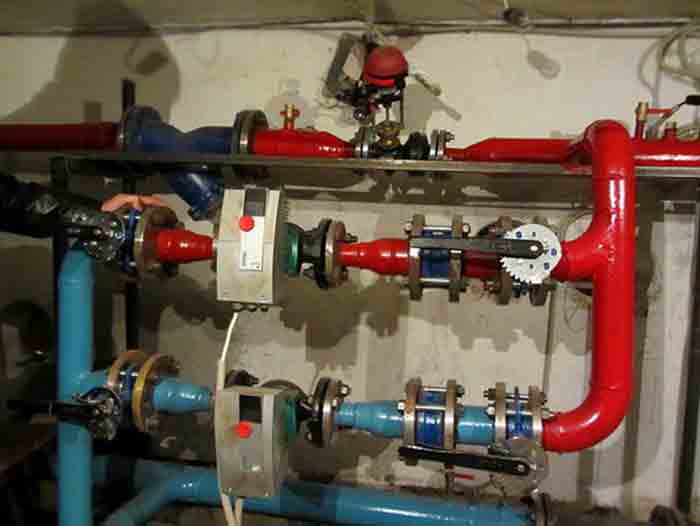

схема теплового узла отопления с теплосчетчиком

(499) 167-18-90, 220-33-12/13

Теплораспределительный пункт, комплекс установок, предназначенных для распределения тепла, поступающего из тепловой сети, между потребителями в соответствии с установленными для них видом и параметрами теплоносителя.

Тепловой пункт оборудуется приборами регулирования и учёта расхода тепла.

В тепловом пункте, распределяющем горячую воду, расходуемую на коммунально-бытовые нужды, обычно устанавливается смесительное устройство, которое снижает температуру поступающей из тепловой сети воды до значения, предусмотренного, например, в системе отопления. Наибольшее распространение в качестве смесительных устройств получили водоструйные элеваторы (эжекторы), применяются также центробежные насосы смешения.

Тепловой пункт независимых систем теплоснабжения оборудуются водо-водяными подогревателями отопления. При закрытых системах в тепловом пункте устанавливаются водо-водяные подогреватели горячего водоснабжения, чаще всего двухступенчатые, позволяющие сократить расход воды в тепловой сети. При открытых системах в оборудовании теплового пункта обычно предусматриваются клапаны для смешения воды, поступающей на горячее водоснабжение из подающей и обратной линий тепловой сети, и автоматического поддержания заданной температуры смешанной воды.

Различают индивидуальные тепловые пункты (ИТП), обслуживающие одно здание (или его часть) и располагаемые обычно в его подвале, и центральные тепловые пункты (ЦТП), обслуживающие сеть или группу зданий и размещаемые, как правило, в отдельных сооружениях. В ЦТП устанавливают подогреватели (теплообменники) и циркуляционные насосы для горячего водоснабжения, поддерживающие нужную температуру и напор воды у водоразборных точек. При необходимости в ЦТП размещаются насосы холодного водоснабжения, пожарные насосы и другое инженерное оборудование микрорайона.

Отдельной строкой стоит отметить БЛОЧНЫЕ или МОДУЛЬНЫЕ тепловые пункты (БТП или МТП).

Преимущества блочно-модульных тепловых пунктов:

  • Системы «заводской» готовности.
  • Одна гарантия на всё оборудование
  • Компактный размер
  • Простота монтажа.

Однако у блочно-модульных тепловых пунктов имеются и недостатки:

  • Неэластичность конструкции. Сборный тепловой пункт невозможно разместить, порой, в достаточно необычных условиях, посреди другого оборудования, в уже существующей котельной, вытянуть тепловой пункт в одном из направлений, в других нестандартных местах и по нестандартной схеме размещения.

За счет того, что все элементы теплового пункта поставляются одной компанией, которая работает для получения своей прибыли, стоимость БТП может превышать стоимость стандартного теплового пункта. При монтаже сборного теплового пункта Заказчик может выбрать марку любого оборудования, использующегося на его Объекте. При монтаже БТП (МТП) марку оборудования выбирает фирма-производитель блочно-модульного теплового пункта.

В течение многих лет теплоснабжение в районах массовой застройки осуществляется от ТЭЦ или мощных тепловых станций через центральные тепловые пункты — ЦТП и ИТП.

ЦТП — это центральный тепловой пункт, то есть аналогичный распределитель тепла, как и ИТП, но гораздо более мощный, больший по размерам и обеспечивающий подачу тепла на несколько домов или целый квартал. Он обычно занимает отдельно стоящее здание.

  • Снижение эксплуатационных затрат на 40 — 60 %
  • Высокая экономичность.
  • Многолетний опыт эксплуатации показал, что современные ИТП в целом потребляют теплоэнергии до 30 % ниже существующих без автоматизации процессов.
  • Точная наладка и выбор режимов теплопотребления и теплоснабжения приводит к снижению потерь теплоэнергии до 15 %.
  • Компактность
  • Габариты современных индивидуальных тепловых пунктов зависят от тепловой нагрузки. Занимаемая площадь при компактном размещении составляет 25 — 30 м2 при нагрузке до 2 Гкал/час.
  • Бесшумность работы
  • Возможность установки в малогабаритных подвальных помещениях как вновь строящихся, так и существующих зданий
  • Полная автоматизация:
    • не требует высококвалифицированного обслуживающего персонала;
    • обеспечивает эффективное энергосбережение и комфорт в помещении;
    • позволяет проводить погодную компенсацию, устанавливать режимы работы в зависимости от времени суток, использовать режимы праздничных и выходных дней.
  • Индивидуальность изготовления — в соответствии с требованиями заказчика.

Учет тепловой энергии в энергетике лежит в основе энергосберегающих мероприятий. Учет тепловой энергии необходим для обеспечения расчетов за потребляемую тепловую энергию между абонентом и теплоснабжающей организацией. Случается так, что расчетное потребление превышает фактическое. Это связано с тем, что поставщики тепловой энергии при расчете тепловых нагрузок завышают их значения, списывая на потребителей дополнительные расходы. Установка приборов учета тепловой энергии позволяет избежать подобных ситуаций.

Мероприятия по учету и регистрации потребления тепловой энергии организуются с целью:

  • Осуществления финансовых взаиморасчетов между поставщиками и потребителями тепловой энергии.
  • Контроля за тепловыми и гидравлическими режимами работы систем, теплоснабжением и теплопотреблением.
  • Контроля над рациональным использованием тепловой энергии.
  • Документирования параметров тепловых схем: расхода, температуры и давления теплоносителя.

Стандартная схема узла учета тепла выглядит следующим образом:

  • Теплосчетчик
  • Первичный преобразователь расхода
  • Термопреобразователь в подающем и обратном трубопроводах
  • Термометр
  • Манометр
  • Фильтр сетчато-магнитный
  • Задвижка

Обозначения схемы узла учета тепловой энергии.

Таким образом, узел учета тепла позволяет:

  • Получать в реальном времени данные о потребляемом количестве теплоты.
  • Реализовать различные схемы управления энергопотреблением на предприятии.
  • Фиксировать любые отклонения величин.
  • Прогнозировать значение величин энергоучёта в тепловых схемах с целью планирования энергопотребления.

Обслуживание узла учета тепловой энергии включает в себя следующие основные работы:

  • Подключение считывающих устройств, снятие показаний
  • Предварительный анализ результатов.
  • Анализ ошибок и определение причин их возникновения.
  • Проверка соблюдения технологических параметров, сравнение показателей Т1 и Т2 теплоносителя термометров.
  • Проверка целостности пломб.
  • Удаление пыли и загрязнений.
  • Проверка контактов заземления, чистка фильтров, долив масла в гильзы.
  • Выдача рекомендаций по эксплуатации внутренних сетей.

По договоренности с Заказчиком список работ по обслуживанию узла учета тепла может быть расширен соответствующим образом.

Основные схемы подогрева воды для систем горячего водоснабжения зданий

Классификация схем подогрева воды для систем горячего водоснабжения зданий

Температура горячей воды у водоразборных приборов жилых, общественных и промышленных зданий предусматривается:

-не выше 70°С так как выше этой температуры человек может получить ожоги;

-не ниже 50°С, для систем горячего водоснабжения, присоединенных к закрытым системам теплоснабжения

Температура горячей воды не должна быть меньше 50°С, так как при более низкой температуре не растворяются растительные и животные жиры

В закрытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети, используется только как теплоноситель (потребителем из тепловой сети не отбирается). В закрытых системах теплоснабжения, сетевой водой в теплообменных аппаратах осуществляется нагрев холодной водопроводной воды. Затем нагретая вода, по внутреннему водопроводу, подается к водоразборным приборам жилых, общественных и промышленных зданий.

В открытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети, используется не только как теплоноситель, а частично (или полностью) отбирается потребителем из тепловой сети.

Рассматриваются только системы горячего водоснабжения зданий, присоединенных к закрытым системам теплоснабжения. Основные схемы таких систем представлены ниже.

Принципиальная схема системы горячего водоснабжения с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения.

Наиболее простой и распространенной является схема с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения. Подогреватели горячего водоснабжения (в количестве не менее двух) параллельно присоединены к той же тепловой сети, что и системы отопления зданий. Вода, из наружной водопроводной сети подается в подогреватели горячего водоснабжения. В них, она нагревается сетевой водой поступающей из подающего трубопровода тепловой сети.

Охлаждённая сетевая вода подается в обратный трубопровод тепловой сети. После подогревателей горячего водоснабжения, нагретая (горячая) водопроводная вода направляется к водоразборным приборам зданий.

Если водоразборные приборы зданий закрыты, то часть горячей воды, по циркуляционному трубопроводу, снова подается в подогреватели горячего водоснабжения.

Основным недостатком данной схемы является значительный расход сетевой воды для системы горячего водоснабжения и следовательно, во всей системе теплоснабжения.

Эту схему с одноступенчатым параллельным присоединением подогревателей горячего водоснабжения рекомендуется применять, если отношение максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий менее 0,2 или более 1. Эта схема используется при нормальном температурном графике сетевой воды в тепловых сетях.

Принципиальная схема системы горячего водоснабжения с двухступенчатым последовательным присоединением подогревателей горячего водоснабжения.

В следующей схеме подогреватели горячего водоснабжения разделяются на две ступени. Одни устанавливаются на обратном трубопроводе тепловой сети после систем отопления зданий. Это подогреватели горячего водоснабжения нижней (первой) ступени. Другие устанавливаются на подающем трубопроводе тепловой сети перед системами отопления (и вентиляции) зданий. Это подогреватели горячего водоснабжения верхней (второй) ступени.

Вода, из наружной водопроводной сети с т t-1 подается в подогреватели горячего водоснабжения нижней ступени. В них она нагревается сетевой водой после систем отопления (и вентиляции) зданий. Охлажденная сетевая вода поступает в обратный трубопровод теплой сети и направляется на источник теплоснабжения.

Дальнейший нагрев воды, осуществляется в подогревателях горячего водоснабжения верхней ступени. Греющим теплоносителем является сетевая вода, которая подается из подающего трубопровода тепловой сети. Охлажденная сетевая вода направляется в системы отопления (и вентиляции) зданий. Нагретая (горячая) вода, по внутреннему водопроводу, поступает к водоразборным приборам зданий. В этой схеме (при закрытых водоразборных приборах) часть горячей воды по циркуляционному трубопроводу подводится к подогревателям горячего водоснабжения верхней ступени.

Достоинством данной схемы является то, что для системы горячего водоснабжения не требуется специального расхода сетевой воды, так как подогрев водопроводной воды осуществляется за счет сетевой воды из систем отопления (и вентиляции) зданий.

Недостатком схемы с двухступенчатым последовательным присоединением подогревателей горячего водоснабжения является обязательная установка системы автоматизации и дополнительное местное регулирование всех видов тепловых нагрузок зданий (отопления, горячего водоснабжения, вентиляции).

Схема с двухступенчатым последовательным присоединением подогревателей горячего водоснабжения рекомендуется применять, если отношение максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий находится в интервале от 0,2 до 1. Данная схема требует некоторого повышения температурного графика сетевой воды в тепловых сетях.

Принципиальная схема системы горячего водоснабжения с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения.

Более универсальной является схема с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения. Эта схема может использоваться как при нормальном, так и при повышенном температурном графике сетевой воды в тепловых сетях и применяется при любом отношении максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий.

Отличие этой схемы от предыдущей в том, что подогреватели горячего водоснабжения верхней ступени присоединяются к подающему трубопроводу тепловой сети не последовательно, а параллельно отопительной системе. Нагрев водопроводной воды в этих подогревателях осуществляется сетевой водой из подающего трубопровода тепловой сети. Охлажденная сетевая вода подается в обратный трубопровод тепловой сети. Там она смешивается с сетевой водой из систем отопления и вентиляции зданий и поступает в подогреватели горячего водоснабжения нижней ступени. В остальном, схема с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения работает также, как и схема с двухступенчатым последовательным присоединением подогревателей водоснабжения.

Недостатком данной схемы, по сравнению с предыдущей, является необходимость дополнительного расхода сетевой воды для подогревателей горячего водоснабжения верхней ступени (что увеличивает, расход сетевой воды во всей системе теплоснабжения).

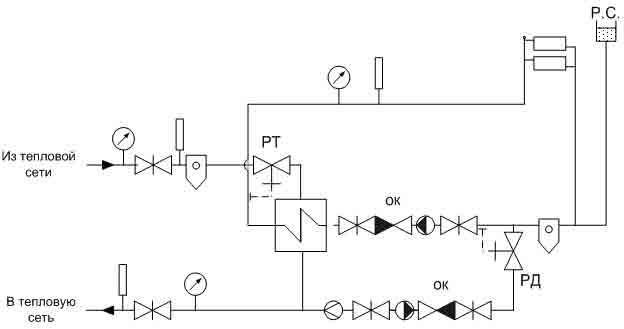

Расчетные схемы присоединения центральных тепловых пунктов к тепловой сети

Условные обозначения, принятые при изображении схем тепловых пунктов:

  • ГВС — система горячего водоснабжения;
  • СВ — система вентиляции;
  • СО — система отопления;
  • РР — регулятор расхода;
  • РТ — регулятор температуры;
  • ТСО — теплообменный аппарат на систему отопления;
  • П1СТ — подогреватель — теплообменный аппарат первой (нижней) ступени на систему горячего водоснабжения;
  • П2СТ — подогреватель — теплообменный аппарат второй (верхней) ступени на систему горячего водоснабжения;
  • СН — смесительный насос;
  • ЦНСО — циркуляционный насос системы отопления;
  • ЦНСГВ — циркуляционный насос системы горячего водоснабжения;
  • Э — элеватор;

ЦТП с независимым присоединением СО и СВ

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и независимым присоединением СО и СВ

ЦТП с параллельным подключением подогревателей ГВС и независимым присоединением СО и СВ

ЦТП с групповым элеваторным присоединением СО

ЦТП с двухступенчатым смешанным подключением подогревателей

ЦТП с параллельным подключением подогревателей

ЦТП с насосным смешением

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосным смешением

ЦТП с параллельным подключением подогревателя ГВС и насосным смешением

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и элеваторным смешением.

ЦТП с параллельным подключением подогревателя ГВС и элеваторным смешением

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и элеваторным присоединением СО

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосным присоединением СО и СВ

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО

ЦТП с одноступенчатым последовательным подключением подогревателей ГВС и непосредственным присоединением СО и СВ

ЦТП с открытым водоразбором и установленным регулятором температуры на систему горячего водоснабжения.

ЦТП с последовательным подключением подогревателя ГВС и элеваторным смешением.

ЦТП с последовательным подключением подогревателя ГВС и насосным смешением.

ЦТП с одноступенчатым последовательным подключением подогревателей ГВС и независимым присоединением СО и СВ.

ЦТП с насосом смешения на подающем трубопроводе.

ЦТП с насосом смешения на обратном трубопроводе.

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на подающем трубопроводе.

ЦТП с параллельным подключением подогревателя ГВС и насосом смешения на обратном трубопроводе.

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе.

ЦТП с двухступенчатым смешанным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе.

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на подающем трубопроводе.

ЦТП с двухступенчатым последовательным подключением подогревателей ГВС и насосом смешения на обратном трубопроводе.

Перечень необходимых документов для предоставления в Энергонадзор, при оформлении допуска в эксплуатацию теплового пункта.

1. Технические условия на присоединение теплоустановок и справка от энергоснабжающей организации об их выполнении.

2. Проект теплоснабжения, согласованный в установленном порядке.

3. Акт о готовности к временной (постоянной) эксплуатации абонентского ответвления и теплового пункта.

4. Акт разграничения балансовой принадлежности и эксплуатационной ответственности сторон, составленной представителями энергоснабжающей организации и потребителя.

5. Паспорт ЦТП (ИТП) и краткая характеристика систем теплоснабжения.

6. Справка от энергоснабжающей организации об оформлении договора на теплоснабжение.

7. Справка о готовности работы приборов учета теплоэнергии.

8. Приемосдаточный акт между монтажной организацией (с указанием номеров ее лицензий и даты их выдачи) и потребителем.

9. Приказ о назначении лица, ответственного за исправное состояние и безопасную эксплуатацию ТУ и ТС.

10. Список лиц оперативного и оперативно-ремонтного персонала по обслуживанию ТУ и ТС.

11. Исполнительная (наглядная) схема трубопроводов и запорной арматуры, теплового пункта с нумерацией арматуры, акты на скрытые работы.

12. Сертификаты на применяемые трубы , электроды.

13. Копия свидетельства сварщика.

14. Акты: на промывку и опрессовку — системы отопления, горячего водоснабжения и тепловых сетей.

15. Должностные, инструкции по технике безопасности, пожарной безопасности.

16. Эксплуатационные инструкции.

17. Акт допуска в эксплуатацию тепловых установок и тепловых сетей.

18. Журналы: инструктажей, проверка знаний ПТЭ и ПТБ ТУ и ТС, учета дефектов, выявленных при осмотре ТУ и ТС, оперативный, учета выдачи нарядов-допусков, учета приборов КИП и А.

19. Наряд на включение из Тепловых сетей.

Россия, 105037, Москва, ул. Бакинская, д.17

http://eksel-skg.ru/teplovye-punkty-itp-tstp/obshchie-svedeniya-o-teplovom-punkte-tstp-itp.html

схема теплового узла отопления с теплосчетчиком

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры. Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания. Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем. Давайте разбираться.

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

  • 1- подающий (подводит горячую воду к дому);
  • 2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

Если вода в подающем трубопроводе нагрета не более чем до 95 0 С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами). В том случае, если температура теплоносителя выше 95 0 С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел. Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

  • Работает в качестве циркуляционного насоса;
  • Выполняет функцию смешивания;

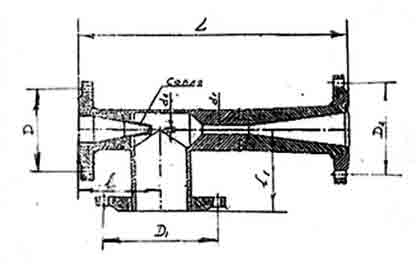

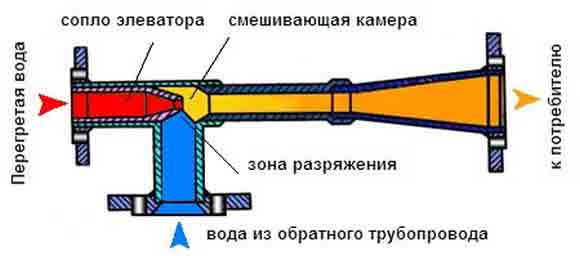

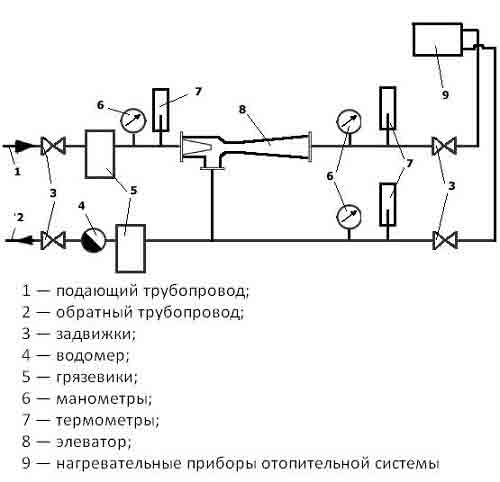

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

  • Отсутствует возможность регулирования температуры воды на выходе;
  • Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
  • Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях. Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла. Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

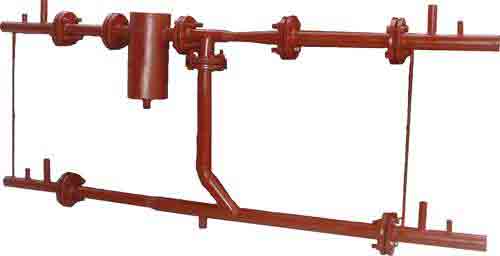

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры. В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления. Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Технологии, применяемые в коммунальной сфере, постоянно развиваются. На смену элеваторам приходят тепловые узлы с автоматическим регулированием температуры подаваемого и обратного теплоносителя. Они более экономичны, компактны, но и стоимость их по сравнению с элеватором довольно велика. К тому же для их работы требуется подключение электричества.

28 комментариев к записи Элеваторный узел отопления — что это такое? Схема и принцип работы

В прошедший отопительный сезон у нас в квартире было очень холодно, жильцы написали коллективную жалобу. После чего пришли слесаря из ЖЭКа, увеличили сопло на элеваторе и стало значительно теплее. Оказывается, точный расчет элеватора это довольно ответственное дело, от которого зависит тепло и комфорт в наших квартирах. квартирах. Благодаря статье появилось представление об элеваторе и о том, как он работает.

Элеватор придуман для обмана потребителя. Почему не хотят делать двухтрубную систему, а при ней учет тепла может вестись и регулироваться индивидуально в каждой квартире.

Степан, учите матчасть.

А у нас коммунальщики установили какую-то хрень (наверно элеватор собственного изобретения), от которого по всей стене снизу от распределительного узла на 1-ом этаже вверх распространяется шум текущей воды. Ощущение такое, будто находишься в канализационном колодце. Интересно, сколько таких «шумных» ночей может выдержать человеческий мозг, чтобы не покусать работников ЖКХ.

Подскажите, кто может, что не так могли установить слесари-сантехники и как им это объяснить.

Дроссельная шайба шумит.

А где она расположена эта шайба? Я на приведённых схемах её не наблюдаю.

В межфланцевом соединении. Её легко обнаружить по металлическому язычку.

А какая у вас система отопления в узле и дроссельная шайба ставится перед элеватором как регулировочный клапан. Если шумит значит надо заменить на новый.

С 2012 года бьёмся с аналогичной проблемой — никакого эффекта. Никто ничего не хочет делать. г.Хабаровск. Ул. Королёва дом 4А.

У нас такая же проблема. Кронштейны,на которых находится узел,отсоединили от стены. Стало гораздо тише. Но шум в батареях немгого остался. Так что посмотрите как прикреплен узел

Ещё по теме  Плата за тепло по общедомовому счетчику

Шум идет от сопла.Либо там заусенец или отверстие в сопле просверлено не по центру.И дроссельная шайба здесь не причем.Такая шайба ставиться только для того чтоб устранить перегрев.

Ваши слесаря сняли сопло и тем самым проглушили элеватор, когда происходит такое в зависимости от, какое дано давление на прямом трубопроводе т.к элеватор работает как циркуляционный насос и тем самым производит смешивание охлаждённой воды. Этого делать категорически запрещено. Они не понимая последствий нарушают правильную работу отопления в доме тем самым подняв температуру на дом. Система прекращает работать и весь шум который был в элеваторном узле прямиком переносится на стояки , где они не забиты технической грязью от этого у вас и шум.

Ваши слесаря проглушили элеватор вынув из него сопло тем самым нарушив правильную работу отопления и шум который был в узле перенёсся на те стояки где лучше проходимость, создав большее давление в системе отопления дома .

Здравствуйте. Нужно ли блиновать стык между обраткой и элеватором в зоне разряжения, где обратка смешивается с перегретой подачей. Труба соединяющая подачу и обратку в этом месте диаметром 50 мм. И какое отверстие должно быть в блине. Спасибо.

Все это делается расчётным путём.

Что вы подразумеваете под словом блиновать , обоснуйте!

У нас квартира в 24-х этажном доме на 10 этаже. С началом отопительного сезона в одном из стояков периодически с нерегулярной частотой раздаётся звук капания воды: сначала очень громко, потом тише по ниспадающей. При этом батарея еле тёплая, в то время как остальные горячие. Такие же проблемы знаю точно есть на 13 этаже, с другими жильцами не обсуждала эту проблему. Звук настолько громкий, что просыпается не только ребёнок, спящий в этой комнате, но и другие члены семьи, находящиеся в других комнатах. В чем может быть причина? Обслуживающая организация ничего не хочет делать, ссылаются, что у них на техническом 23 этаже стояк не стучит и батарея горячая.

У вас нарушена система отопления дома а так-же надо исходить от показаний на манометрах термометрах и какое дано давление на дом. У вас должен к тому-же стоять принудительный циркуляционный насос и произведён расчёт на площадь дома.

вы скажите пожалуйста где вообще подготавливают т*е учат слесарей -сантехников если есть очень мало грамотных слесарей очень мало управляйкам они со своими доводоми ненужны потом этим разбирающимся людям нужно платить поэтому хорошие работники уходят * а если не ушли то работают под руководством горе ди ректоров которые видят только финансовый результат который можно поделиться выше а рядовые работники получают т*еслесаря 3 рубля за 1 ну рамку матератор уже забраковал мой комментарий ну и чу**десно а то инопланетяне прочтут налетят на нас ***********————++++++++++++

Здравствуйте, я живу в 14-этажном доме. Наш совет дома, куда и я вхожу, уже 3 год пытаемся разобраться с причинами неэкономичности нашей системы отопления. После установки счетчиков тепла , т.е по факту, наши расходы на отопление выросли в 1,5 раза по сравнению с нормативом. В подобном доме, с нашей же планировкой, расходы сравнимы с нормативом. Комиссия, созванная по нашему требованию, зафиксировала следующие параметры Т1 65,1 , Т2 43,8 Р1 6,1Мпа Р2 5,1Мпа. Наш дом построен в 1989 году. Он спроектирован с нндивидуальным тепловым узлом, т.е. по независимой теплоснабжения. В 2006 году нас перевели на зависимую систему, т.е отрезали от ЦТП, установили элеватор, отдельно на жилую и нежилую части дома, запорную арматуру, грязевик, КИП, приставку на горячее водоснабжение. После наших неоднократных обращений, добавили еще один злеватор, т.е.разделили 2 подъезда. Показания счетчиков за октябрь показал, что у нас все равно потребеление тепла намного больше, чем в подобных домах. Подскажите, в чем может быть причина, и как нам добиться экономии тепла. Благодарю всех. P.S. В квртирах на нижних этажах ЖАРКО, у нас нижняя разводка, а наверху в холодное время холодно.

Ваш счетчик показывает фактическое потребление. Никто не пытался вам произвести регулировку. Одни потеют получая 50% всего тепла, а другие мерзнут на 10%…..остальное пролетает мимо. Все это за Ваши деньги, проект, монтаж,перерасход. Пришлите на почту схему, найдем выход…..

У нас аналогичная проблема. можно с вами проконсультироваться о возможный путях ее решения? На какую почту прислать схему? И такой вопрос в отношении «отписки» городских контролирующих органов и управляющей компании: как вообще можно трактовать заключение в акте: «в рамке управления температура на входе+55° , обратно на выходе+44°. температура в пределах нормы» ?? Что это значит, если жалоба была у жильцов дома на резкий рост теплоотдачи в квитанциях (0,028 Гкал/кв.м. в месяц) при падении по факту (до 16°С жилых помещений). Как подойти к выяснению и урегулированию этой проблемы, если в предыдущем отопительном сезоне показания теплопотребления того же домового теплосчетчика или теплосчетчика аналогичного дома в этом же расчетном периоде — в три раза меньше?!

Мда…… элеваторы расчитывают для температурной схемы 150/70 или 130/70 а правда что подача до элеватора имеет температуру 150 градусов .

нет такой температуры быть в доме не может. станция дает такую температуру но до нас доходит намного меньше. вообще между смешением и обраткой должно быть перепаду в пределах 20 градусов . тогда и дом будет идти и циркуляция будет меньше.

и вообще на будущее надо не шайбу ставить а менять диаметр сопла

Вопрос ко всем, имеющим опыт и понимание вопроса: как вообще трактовать заключение в акте управляющей компании (ЖЭКа): «температура ЦО в рамке управления на входе+55° , обратная +44°. температура, отвечающая норме» ?? При этом жалоба у жильцов дома осатется на резкий рост теплоотдачи в квитанциях (0,028 Гкал/кв.м. в месяц) при ее падении по факту (до 16°С прогреваются жилые помещения хрущевки-пятиэтажки). Посоветуйте, подойти к выяснению и урегулированию этой проблемы, если в предыдущем отопительном сезоне показания теплопотребления того же домового теплосчетчика или теплосчетчика аналогичного дома в этом же расчетном периоде (соседнего хруща с той же проектной документацией и аналогичным договором с тем же поставщиком ЦО и тем же ЖЕКом-балансодержателем ) — в три раза меньше!

Здравствуйте. Поинтересуйтесь у своей УК, как вам начисляют счета за тепло. Мне почему-то кажется, что в вашем доме не введен в эксплуатацию учет тепла ( он забракован), поэтому вам начисляют по объему.

Элеваторный узел предназначен создавать комфортность в отоплении.Приемлем только в системах с паровым отоплением 150/70 И 130/70.Задача узла не допустить термических ожогов населения от соприкосновения с приборами отопительной системы(батареи,трубы,краны и т. д.и т. п .). Во всех остальных случаях, когда подведенный к потребителю (ЗДАНИЮ) теплоноситель содержит температуру ниже 95 градусов его применение(элеваторного узла) недопустимо.При смешивании любых жидкостей с различными температурами,конечный результат.Температура становится средней(возьмите 1 литр воды и нагрейте до 100 градусов второй 1 литр воды нагрейте до 50 градусов.Слейте в одну тару и вы получите 2 литра воды. Вставьте термометр и вы увидите 75 градусов.).При водяном отоплении за счёт подмешивания воды отдавшей часть своей тепловой энергии потребителю, идет необратимый процесс усреднения теплоносителя, в следствии чего снижается показатели температур на выходе из отапливаемого здания.При этом население переплачивает . Переплата чётко контролируется регулировочной шайбой установленной в подпитываюшем трубопроводе элеваторного узла.Но это ещё пол беды подумаеш потребитель платит больше чем потребляет .Так уж заведено было в ком. эпоху.Но в данном случае наносится непоправимое истощение и без того скудных запасов матушки земли нашей.Президент и работники (судьи с прокуратурой и полицией у них на века) СБУ подумайте о детях и внуках своих,или у вас на несколько десятков поколений всё будет пучком?

Элеваторный узел отопления — что это такое? Схема и принцип работы

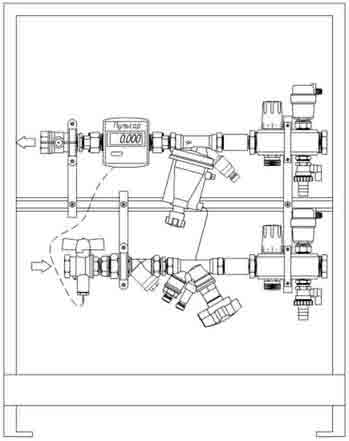

схема теплового узла отопления с теплосчетчиком

Название работы: Расчет теплового пункта с зависимой и независимой схемами присоединения систем отопления

Предметная область: Производство и промышленные технологии

Описание: Тепловой пункт — это важный узел в теплосистеме, обеспечивающий передачу тепловой энергии из центральной сети к потребителю. Тепловые пункты обслуживают многоквартирные дома (индивидуальный тепловой пункт) или целые микрорайоны, поселки и группы объектов (центральный тепловой пункт).

Дата добавления: 2020-03-04

Размер файла: 1.25 MB

Работу скачали: 156 чел.

ФГАОУ ВПО «Северо-восточный федеральный университет» им. М. К. Аммосова

Кафедра теплогазоснабжения и вентиляции

Курсовой проект по дисциплине:

«Эксплуатация и наладка системы ТГС и ОВК»

Выполнил: студент группы ТГВ-10 Лугинов С.П.

Проверил: заведующий лабораторией кафедры ТГВ Слободчиков Е.Г.

3. Автоматизация теплового пункта КИП (контрольно-измерительные приборы)……………………………………………………………………………. 40

4. Эксплуатация тепловых пунктов…………………………………………………48

Список использованной литературы…………………………………………….57

Тепловой пункт — это автоматизированная модульная установка, которая передает тепловую энергию от внешних тепловых сетей (ТЭЦ, РТС или котельной) к системе отопления, вентиляции или горячего водоснабжения жилищных и производственных помещений.

Тепловой пункт — это важный узел в теплосистеме, обеспечивающий передачу тепловой энергии из центральной сети к потребителю. Тепловые пункты обслуживают многоквартирные дома (индивидуальный тепловой пункт) или целые микрорайоны, поселки и группы объектов (центральный тепловой пункт).

Главная задача тепловых пунктов — прием теплоэнергии из центральной сети и ее распределение потребителям. Назначение ЦТП — распределить тепло таким образом, чтобы каждый объект получал воду заданной температуры и под должным напором. Назначение ИТП — рациональное распределение тепла между квартирами дома.

Тепловые пункты традиционно используются для решения таких задач, как:

— защита систем теплопотребления, от возможности аварийного повышения параметров теплоносителя;

— распределение по системам теплопотребления теплоносителя;

— регулирование и контроль параметров теплоносителя;

— преобразование одного вида теплоносителя в другой;

— отключение систем теплопотребления;

— учет тепла и расходов теплоносителя.

На сегодняшний день тепловые пункты делят в зависимости от их типа и количества подключенных к ним систем теплопотребления. При этом индивидуальные особенности указанных систем теплопотребления определяют характеристики оборудования и тепловую схему самых тепловых пунктов. Кроме того различают тепловые пункты и в зависимости от типа их монтажа, а также особенностей размещения в определенном помещении. Исходя из всех выше обозначенных критериев тепловые пункты делят на индивидуальные, центральные и блочные. Ниже о каждом из этих видов тепловых пунктов, их особенностях и преимуществах мы поговорим более подробно.

1. Блочный тепловой пункт представляет собой полностью законченное готовое изделие, который позволяет подключать возводящиеся или реконструируемые объекты к тепловым сетям в максимально сжатые временные сроки. Традиционно монтаж и проектирование блочных тепловых пунктов осуществляется на базе пластинчатых теплообменников.

Блоки подобных тепловых пунктов могут быть использованы как отдельный блочный тепловой автоматизированный пункт заводской готовности, предназначенный для системы отопления или же как единая система теплоснабжения, объединенная на одной раме с общим автоматическим управлением и регулированием.

При проектировании блочных тепловых пунктов может быть установлено, как автоматическое управление всеми его действующими механизмами, так и дистанционное управление техническим процессом, которое может производиться с диспетчерского пульта. Кроме того в рамках дистанционного управления может осуществляться сбор, архивация и передача диспетчеру данных о работе теплового пункта.

Монтаж и проектирование блочных тепловых пунктов осуществляется на базе сертифицированных технических средств. При этом такие средства могут быть созданными в нашей стране или за рубежом и отличаться свободным программированием или же специализированностью.

К основным преимуществам блочных тепловых пунктов традиционно относят:

— полную автоматизацию. Автоматика современных блочных тепловых пунктов не требует наличия высококвалифицированного обслуживающего персонажа и, при этом, обеспечивает эффективное энергосбережение и комфортную температуру в помещениях, а также может устанавливать и менять режимы работы в зависимости от времени суток, праздничных и выходных дней, а также производить, в случае необходимости, погодную компенсацию;

— высокую экономичность. Практический опыт применения этих комплексов указывает на их большую (на 50%) эффективность, сравнимо с использованием существующих аналогов. При этом во время использования блочных пунктов существует возможность выбора режимов теплоснабжения и теплопотребления, а также точной наладки, что приводит к снижению потерь теплоэнергии на 15%;

— низкие эксплуатационные затраты. Поскольку обслуживание блочного теплового пункта требует меньшего количества персонала, это снижает затраты на профилактику, текущий ремонт и обслуживание в три раза, и увеличивает длительность периода между ремонтами в четыре раза;

— компактность. Блочный тепловой пункт можно размещать даже в достаточно малогабаритных подвальных помещениях, поскольку площадь, которую занимает подобный пункт при нагрузке в 2 Гкал в час равна всего 20-25 метрам;

— высокую скорость монтажа. Блочный тепловой пункт поставляется в полностью собранном виде, а поэтому его монтаж высококвалифицированным профессионалом при наличии специального оборудования производится в максимально сжатые временные сроки;

— простоту ремонта. Все части блочных тепловых пунктов легкодоступны, а значит обслуживание и ремонт комплекса максимально просты, быстры и удобны.

2. Центральный топливный пункт – это пункт, который обслуживает два и более сооружений и зданий. Такой пункт способен обеспечивать жителей теплом в отопительный сезон, а также холодной и горячей водой круглосуточно.

Центральные тепловые пункты выпускаются в модульном исполнении и полной заводской готовности. Это значит, что на месте установки для монтажа этих комплексов необходимы достаточно кратковременные работы.

Традиционно центральный тепловой пункт включает в себя такие элементы, как подогреватели (многоходовые, секционные, пластинчатые или блочного типа), насосы, водомерные и тепловые узлы, а также запорно-регулирующую арматуру и приборы автоматики и КИП.

К основным преимуществам центральных тепловых пунктов можно перечислить:

— высокую скорость монтажа. Выше мы уже упоминали то, что подобные пункты выпускаются в полной заводской готовности, а поэтому их монтаж специалистами с должным уровнем знаний и наличием необходимого опыта подобных работ, а также специальным оборудованием займет минимальное количество времени;

— возможность дистанционного управления. Центральными тепловыми пунктами также можно управлять дистанционно, а это значит, что значительно снижаются затраты на их эксплуатацию из-за отсутствия необходимости оплачивать работу по постоянному надзору и управлению этими комплексами.

3. Индивидуальный тепловой пункт – это пункт, который предназначен для обслуживания отдельного здания или его частей. Такой пункт традиционно используется для обеспечения вентиляции, теплоснабжения и горячей водой жилых домов, объектов жилищно-коммунального хозяйства и производственных комплексов различного типа.

Индивидуальные тепловые пункты традиционно работают с мощностью от 50 кВт до 2 МВт. Для монтажа таких пунктов специалисту необходимо произвести подключение водопроводной воды, теплоносителя, а также источника электроэнергии.

Что касается основных преимуществ индивидуальных тепловых пунктов, то вот их перечень:

— снижение разводов на теплоизоляцию и тепловые сети. В случае если потребитель выбирает для отопления своего дома индивидуальный тепловой пункт, его расходы на теплоизоляционные материалы и тепловые сети во время строительных и ремонтных работ снижаются на 20-25%;

— снижение расходов на электроэнергию. При использовании тепловых индивидуальных пунктов затраты на перекачку теплоносителя снижаются на 30-40%;

— малая длина трубопровода. При использовании индивидуальных тепловых пунктов длина трубопровода тепловой сети сокращается примерно в 2 раза.

В завершение отметим, что, несмотря на то, что монтаж всех видов тепловых пунктов может быть произведен в самые сжатые сроки, такие установочные работы представляют собой достаточно сложный процесс, выполнение которого непрофессионалами недопустимо. Мало того, что для выполнения подобных работ специалист должен иметь особый допуск, также необходимо наличие определенных знаний, опыта выполнения монтажных работ тепловых пунктов и узкоспециализированное оборудование и инструментарий.

Зависимая схема подключения.

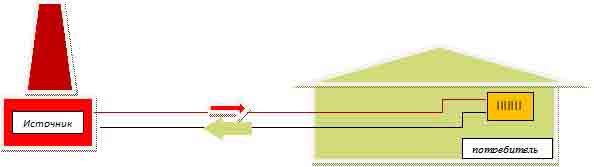

Зависимая (закрытая) схема подключения — схема присоединения системы теплопотребления к тепловой сети, при которой теплоноситель (вода) из тепловой сети поступает непосредственно в систему теплопотребления.

В закрытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети, используется только как теплоноситель (потребителем из тепловой сети не отбирается). В закрытых системах теплоснабжения, сетевой водой в теплообменных аппаратах осуществляется нагрев холодной водопроводной воды. Затем нагретая вода, по внутреннему водопроводу, подается к водоразборным приборам жилых, общественных и промышленных зданий.

В открытых системах теплоснабжения, сетевая вода, циркулирующая в трубопроводах тепловой сети, используется не только как теплоноситель, а частично (или полностью) отбирается потребителем из тепловой сети.

1.2 Подбор оборудования.

1.2.1 Запорная арматура.

Запорная арматура — вид трубопроводной арматуры , предназначенный для перекрытия потока среды.

Запорная арматура – это заслонки, клапаны, шаровые краны и многое другое. Эти устройства устанавливаются и используются на трубопроводных линиях для управления потоками рабочих сред путем изменения площади проходного сечения. Они присоединяются к трубопроводу с помощью сварных, фланцевых, муфтовых и штуцерных соединений. Запорная арматура имеет две основные характеристики: условный проход и условное давление.

Условный проход – это номинальный внутренний диаметр трубопровода (мм), присоединяемого к арматуре.

Условное давление – это наибольшее избыточное давление при температуре рабочей среды 200C. При этом давлении обеспечивается заданный срок службы соединений, имеющих определенные размеры. Отличие рабочего давления от условного заключается в том, что при нем обеспечивается заданный режим работы запорной арматуры при наибольших избыточных нагрузках.

Шаровой кран — разновидность трубопроводного крана , запирающий или регулирующий элемент которого имеет сферическую форму. Имеется также возможность использовать его в качестве регулирующей арматуры.

На сегодняшний день безотказная работа систем водоснабжения, напрямую зависит от качества запорной арматуры, предназначенной для перекрытия или запуска рабочей среды.

Задвижка — трубопроводная арматура, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды.

Широкое распространение задвижек объясняется рядом достоинств этих устройств, среди которых:

— сравнительная простота конструкции;

— относительно небольшая строительная длина;

— возможность применения в разнообразных условиях эксплуатации;

— малое гидравлическое сопротивление.

К недостаткам задвижек можно отнести:

— большую строительную высоту (особенно для задвижек с выдвижным шпинделем, что обусловлено тем, что ход затвора для полного открытия должен составить не менее одного диаметра прохода;

— значительное время открытия и закрытия;

— изнашивание уплотнительных поверхностей в корпусе и в затворе, сложность их ремонта в процессе эксплуатации.

Затвор — элемент трубопроводной арматуры, в котором запирающий (регулирующий) элемент имеет форму диска и поворачивается вокруг своей оси перпендикулярно оси трубопровода.

Запорный клапан — запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды .

Область применения запорных арматур весьма широка – она включает в себя системы газо- и водоснабжения, отопления, кондиционирования, канализации и прочие инженерные системы, без нее невозможна стабильная работа различного оборудования, как бытового, так и промышленного назначения.

Подбор диаметра трубопровода.

Стальным водогазопроводным (газовым) обыкновенным (ГОСТ 3262-62) условным проходом.

Задвижки клиновые с выдвижным шпинделем, фланцевые, стальные, типа 30с97нж (ручное управление), рассчитанные на условное давление Py =2,5МПа (25 кгс/см2)

Условный проход Dy =80мм

Число болтов 4 шт.

Масса задвижки 23 кг

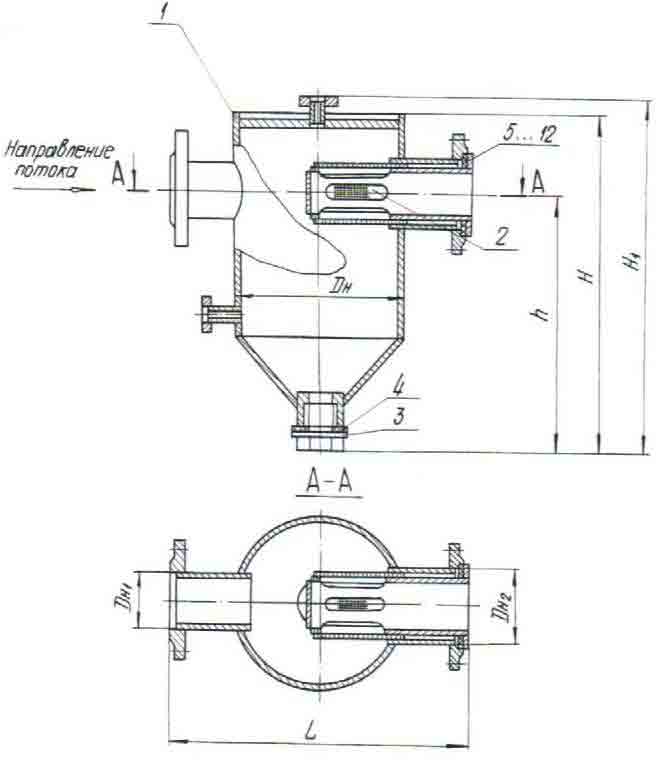

Грязевик – это узел расширения в трубопроводе, в котором происходит фильтрация воды, так называемая первичная, в процессе которой вода очищается от крупных и средних частиц.

ТС-569 — это грязевик вертикального типа, его конструкция специально разработана для такого положения в трубопроводе. Главным отличием данной модели есть то, что размер выходного патрубка меньше входного. Это связано с наличием специальной сетки, которая располагается с той стороны, где выходит вода. При необходимости возможно изготовление равнопроходного грязевика, который будет иметь одинаковый диаметр патрубков. К трубопроводу эта модель грязевика подключается с помощью фланцевого соединения.

Грязевик тепловых пунктов серия 5903-13 в 5ч.2

Условное давление Ру=1,6МПа (16кгс/см2)

Условный проход Dy =65

Поиск.образ 420104 – Я002

1.2.3 Регулятор расхода и давления.

Регуляторы давления и расхода — регуляторы, предназнач. для поддержания пост, давления и расхода регулируемой среды (воды, пара, воздуха) или для изменения их по заданной зависимости.

Для систем отопления, присоединенных к тепловым сетям через элеватор, импульсы давлений берутся из подающего (после клапана) и обратного трубопроводов.

Р.д.р. гидравлич. прямого действия типа УРРД-М — универсальные. Их применяют для поддержания пост, давления, перепада давления, расхода воды, а также используют в качестве регулирующих клапанов для регуляторов непрямого (косвенного) действия, напр. для регулирования темп-ры и др. параметров. Они состоят из корпуса клапана, мембранной коробки, штока с затвором, настроечной пружины. Чувствит. элементом служит мембрана, развиваемая сила к-рой устанавливается пружиной. Схемы включения регуляторов УРРД и УРРД-М аналогичны описанным схемам включения регуляторов РД и PP.

Регулятор давления и расхода гидравлич. косвенного действия включают измерит.-управляющее устройство — реле давления РД-За и регулирующий клапан с мембранным исполнит, механизмом типов РК-1, УРРД, УРРД-М. Они предназначены для регулирования давления, перепада давления, расхода, уровня воды, а также для защиты сетевых сооружений и местных потребителей в аварийных ситуациях. Реле РД-За выполняют двух модификаций (сборок): односильфонная — для регулирования давления и уровня в открытых емкостях; трехсильфонная — для регулирования перепада давления, расхода и уровня в закрытых емкостях. Чувствит. элементом является реле-сильфон, управляющим — элемент, работающий по схеме сопло—заслонка. Расход рабочей воды — 15—30 л/ч. В зависимости от типа управляющего клапана реле РД-За может быть односошю-вым нормально-открытым, односопловым нормально-закрытым, двухсопловым нормально-закрытым. Возможны два варианта схемы сброса рабочей воды: сливная система со сбросом в дренаж и бессливная система со сбросом в трубопровод меньшего давления, напр., в обратный трубопровод. Р.д.р. электрич. косвенного действия см. Электронные автоматические регуляторы.

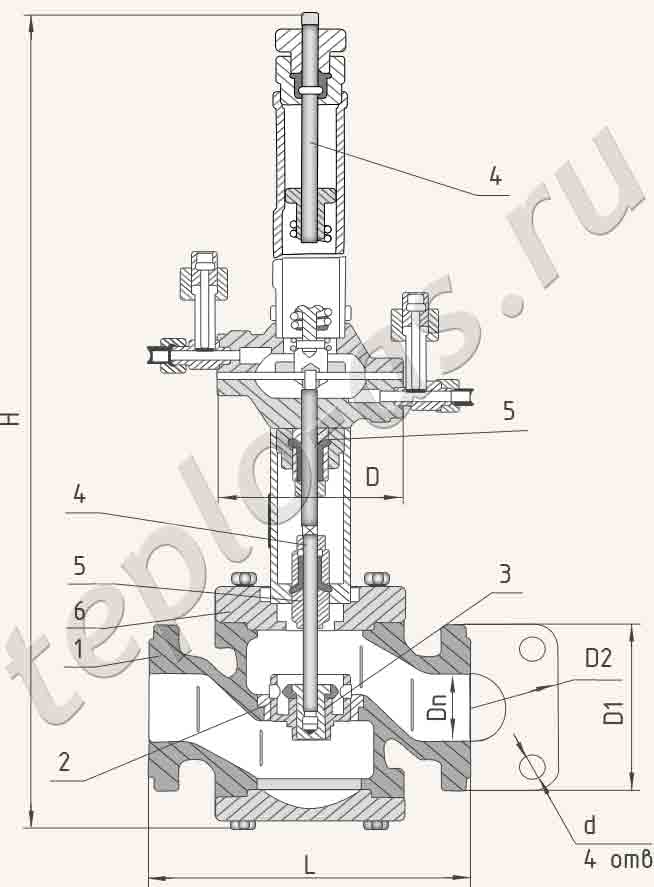

Регулятор универсальный прямого действия модернизированной УРРД-М предназначен для поддержания гидравлического режима в теплофикационных системах путем регулирования давления, перепада давлений или расхода теплоносителя. Регулятор применяют, как регулирования прямого действия или для автоматизации абонентских вводов жилых и общественных зданий, как исполнительное устройство (клапан) в гидравлических регуляторах непрямого действия (для регулирования давления, перепада давления, расхода, уровня или температуры).

Подбор регулятора расхода и давления.

Принцип действия регулятора УРРД-2 основан на изменении площади сечения проходных отверстий, соответственно, и расхода среды, проходящих через корпус регулятора в зависимости от перемещения золотников. Движение золотникам сообщается через шток от мембраны под воздействием командного давления поступающего через штуцер и уравновешивается натяжением настроечной пружины растяжения.

Диаметр условного прохода Dy =80мм

Диапазон настройки 0,04-0,16 МПа

Условная пропускная способность k ?±20% = 25м3/ч

Габаритные размеры: D =172мм

Счетчик тепла (теплосчетчик) – это комплекс приборов, в состав которого входят тепловычислитель, расходомер, датчик температуры, датчик давления, блок питания.

Теплосчетчики предназначены для измерения и регистрации параметров теплоносителя и количества теплоты в системах теплоснабжения. Они позволяют наладить учет потребления тепла и выявить сумму оплаты за полученное тепло.

— учет и регистрация отпуска и потребления тепловой энергии организуются с целью:

— осуществления взаимных финансовых расчетов между энергоснабжающими организациями и потребителями тепловой энергии;

— контроля за тепловыми и гидравлическими режимами работы систем теплоснабжения и теплопотребления;

— контроля за рациональным использованием тепловой энергии и теплоносителя;

— документирования параметров теплоносителя: массы (объема), температуры и давления.

Учёт тепловой энергии и теплоносителя осуществляется:

— на источнике теплоты ( ТЭЦ , районные тепловые станции, котельные);

— у потребителя теплоты (жилые, общественные, производственные здания и сооружения).

Состав и принцип работы .

Принципиально теплосчётчик состоит из следующих элементов:

— вычислитель количества теплоты;

— первичные преобразователи расхода;

— преобразователи избыточного давления (по заказу потребителя);

— блоки питания расходомеров и датчиков давления (при необходимости).

На каждом узле учёта тепловой энергии с помощью приборов должны определяться:

время работы приборов узла учёта;

— отпущенная тепловая энергия;

— масса (объем) отпущенного и полученного теплоносителя;

— масса (объем) теплоносителя, расходуемого на подпитку системы теплоснабжения;

— тепловая энергия, отпущенная за каждый час;

— масса (объем) отпущенного и полученного теплоносителя за каждый час;

— масса (объем) теплоносителя, расходуемого на подпитку системы теплоснабжения за каждый час;

— среднечасовая и среднесуточная температура теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды, используемой для подпитки;

— среднечасовое давление теплоносителя в подающем, обратном трубопроводах и трубопроводе холодной воды, используемой для подпитки.

Теплосчётчики по типу присоединённых к ним расходомеров делятся на:

Теплосчетчик КМ-5 предназначен для измерения и коммерческого учета тепловой энергии и параметров теплоносителя в закрытых и открытых системах теплоснабжения, а также для использования в автоматизированных системах учета, контроля и регулирования тепловой энергии и параметров теплоносителя.

Теплосчетчик предназначен для измерения параметров теплоносителя и тепловой энергии водяных и паровых системах теплопотребления и производства тепловой энергии.

Диаметр условного прохода Dy =50

Предел измерения объемного расхода: min = 0,06

Элеватор — водоструйный элеватор предназначен для понижения температуры сетевого теплоносителя поступающего из сетей теплоцентрали за счёт частичного смешивания с водой поступающей из обратного трубопровода системы отопления дома и организации циркуляции теплоносителя в системе отопления дома.

Элеватор нужен для того, чтобы перегретую воду, подаваемую от котельной, охладить до расчетной температуры и подать ее в отопительные приборы жилых помещений. Охлаждение происходит путем смешения, в элеваторном устройстве, горячей воды подающего трубопровода и остывшей воды обратного трубопровода.

Принцип работы элеваторного узла — элеватора.

Теплоноситель должен поступать в дом с температурой соответствующей температурному графику котельной. Пройдя входные задвижки и грязевики, вода поступает непосредственно в элеваторное устройство, которое состоит из стального корпуса, внутри которого находится сужающее устройство (сопло).

Перегретая вода выходит из сопла с большой скоростью и пониженным давлением. В результате создается разрежение и происходит подсасывание поступающей в корпус элеватора воды домовой системы из обратного трубопровода. Количество перегретой и обратной воды регулируется так, чтобы довести температуру воды, выходящей из элеватора до проектной величины.

Таким образом, повышается эффективность всей тепловой системы дома. Элеватор работает как циркуляционный насос и как смеситель.

Смесительная установка ( смесительный насос или водоструйный элеватор ) используется не только для понижения температуры, но и для местного регулирования теплопередачи отопительных приборов, дополняющего центральное регулирование на тепловой станции.

Водоструйный элеватор получил распространение как дешевый, простой и нетребовательный в эксплуатации аппарат. Благодаря своей конструкции он подсасывает охлажденную воду для смешения с высокотемпературной водой и частично передает давление, создаваемое центральным насосом на тепловой станции, в местную систему отопления для усиления циркуляции воды.

Водоструйный элеватор состоит из конусообразного сопла , через которое со значительной скоростью вытекает высокотемпературная вода с температурой t в количестве G камеры всасывания , куда поступает охлажденная вода с температурой t0 в количестве G0; смесительного конуса и горловины , где происходит смешение воды, и диффузора .

Вокруг струи воды, вытекающей из отверстия сопла, создается зона пониженного давления, благодаря чему охлажденная вода перемещается из обратной магистрали системы отопления в камеру всасывания. В горловине струя смешанной воды, двигаясь с меньшей, чем в отверстии сопла, но еще с высокой скоростью, обладает значительным запасом кинетической энергии. В диффузоре при постепенном увеличении площади его поперечного сечения кинетическая энергия преобразуется в потенциальную: по его длине гидродинамическое давление падает, а гидростатическое — нарастает. За счет разности гидростатического давления в конце диффузора и в камере всасывания элеватора создается давление для циркуляции воды в системе отопления.

Одним из недостатков водоструйного элеватора является его низкий коэффициент полезного действия (к. п. д.), который зависит от коэффициента смешения. Достигая наивысшего значения при малом коэффициенте смешения и особой форме камеры всасывания, к. п. д. стандартного элеватора практически при высокотемпературной воде не превышает 10%. Следовательно, в этом случае циркуляционное давление на вводе наружных теплопроводов в здание должно не менее чем в 10 раз превышать насосное циркуляционное давление Арн для местной системы отопления.

Другим недостатком водоструйного элеватора является постоянство коэффициента смешения, исключающее местное качественное регулирование теплопередачи отопительных приборов. Понятно, что при постоянном соотношении в элеваторе между G0 и Gi температура tTt с которой вода поступает в местную систему отопления, определяется уровнем температуры tu поддерживаемым на тепловой станции для системы теплоснабжения в целом, который может не соответствовать теплопотребности конкретного здания.

Водоструйные элеваторы различаются по диаметру горловины dr. Для использования одного и того же корпуса элеватора при различных давлении и расходе воды сопло делается сменным. Устанавливая сопло с различным диаметром отверстия, можно изменять общее количество воды Gc, поступающей из элеватора в систему отопления, при неизменном коэффициенте смешения.

Как известно, изменение давления и расхода в процессе эксплуатации, не предусмотренное расчетом, вызывает тепловое разрегулироеание системы отопления. Это нежелательное явление, возникающее в системе отопления, непосредственно соединенной с разветвленной сетью наружных теплопроводов, возможно и в системе с водоструйным элеватором.

Расчет и выбор оборудования для тепловых вводов

№3 d горл.=25 мм dc =7

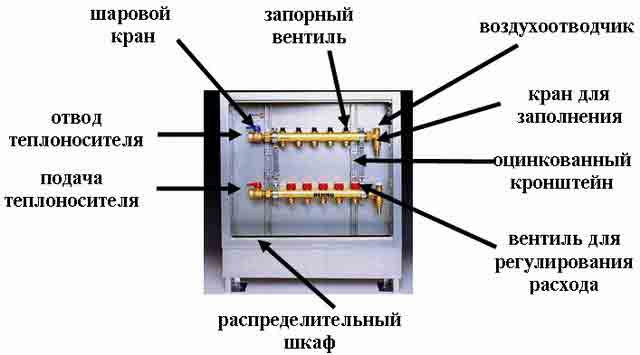

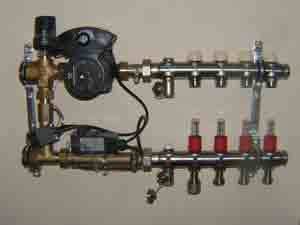

  1. Гребенка (распределительный коллектор)

Распределительная гребёнка играет важную роль в системе водоснабжения и отопления. Это отдельная деталь, которая предназначена для равномерного распределения воды по всем частям водопровода в доме. Использовать гребёнку можно и для систем тёплых полов, благодаря её свойствам тепловая энергия распределиться равномерно, а это значит, что теплый воздух в комнате будет идти ровным потоком.

При строительстве домов и квартир старого типа использовалась неудобная для современного времени магистральная разводка труб (последовательная прокладка).

Что изменится после установки распределительной гребёнки:

— Давление в трубах будет выровнено по всему помещению.

— Проблема резкого охлаждения воды в ванной при включении крана в другом месте исчезнет

— Отопление дома будет производиться равномерно

Это лишь часть всех достоинств коллекторной разводки труб после установки гребёнки. Для максимального уменьшения неравномерной подачи воды гребёнку следует установить как для холодной, так и для горячей воды. На ней установлены специальные краны, они позволяют перекрывать поток воды в отдельном узле это удобно в случае протечки унитаза в туалете или поломки крана в ванной.

Прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном. Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

Типы гребёнок делятся на 3 вида: с 2-мя 3-мя или 4-мя отводами. Выбор зависит от пожелания потребителя и численности узлов подачи воды в помещении. Если в случае узлов 5, то решение есть — можно приобрести гребёнку с 2-мя и 3-мя отводами и при монтаже соединить их между собой.

С точки зрения безопасности распределительная гребенка является одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам. При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором.

Монтаж гребёнки не предвещает лёгкой работы. Как правило, он занимает много времени и требует рук специалиста знающего толк в этом деле. Но, не смотря на все сложности монтажа, в современные дома и квартиры стараются установить именно эту разводку, так как она очень эффективна и проста в применении . Новые модели гребёнок выпускаются с учётом сложности монтажа, это значительно облегчает работу мастеру при установке. Крепить её можно не только в монтажном шкафу, но и к стене для этого в комплект входят крепёжные хомуты для большей устойчивости прибора, а высокая устойчивость к коррозии позволяет прослужить гребёнке долгие годы.

Материалы изготовления могут быть полимерными, стальными, латунными или медными.

Присоединение систем отопления к тепловой сети

Схемы присоединения систем отопления бывают зависимыми и независимыми . В зависимых схемах теплоноситель в отопительные приборы поступает непосредственно из тепловой сети. Один и тот же теплоноситель циркулирует как в тепловой сети, так и в системе отопления, поэтому давление в системах отопления определяется давлением в тепловой сети. В независимых схемах теплоноситель из тепловой сети поступает в подогреватель, в котором нагревает воду, циркулирующую в системе отопления. Система отопления и тепловая сеть разделены поверхностью нагрева теплообменника и, таким образом, гидравлически изолированы друг от друга.

Могут применяться любые схемы, но следует правильно выбирать вид присоединения систем отопления, чтобы обеспечить надежную их работу.

Независимая схема присоединения систем отопления

Применяется в следующих случаях:

— для подключения высоких зданий (более 12 этажей), когда давления в тепловой сети недостаточно для заполнения отопительных приборов на верхних этажах;

— для зданий, требующих повышенной надежности работы систем отопления (музеи, архивы, библиотеки, больницы);

— здания, имеющие помещения, куда нежелателен доступ постороннего обслуживающего персонала;

— если давление в обратном трубопроводе тепловой сети выше допустимого давления для систем отопления (больше 60 м.вод.ст. или 0, 6 МПа ).

РС – расширительный сосуд, РД – регулятор давления, РТ – регулятор температуры: ОК – обратный клапан.

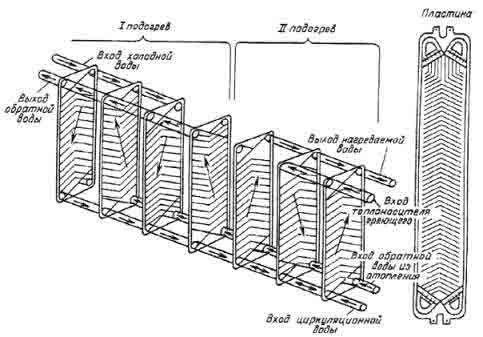

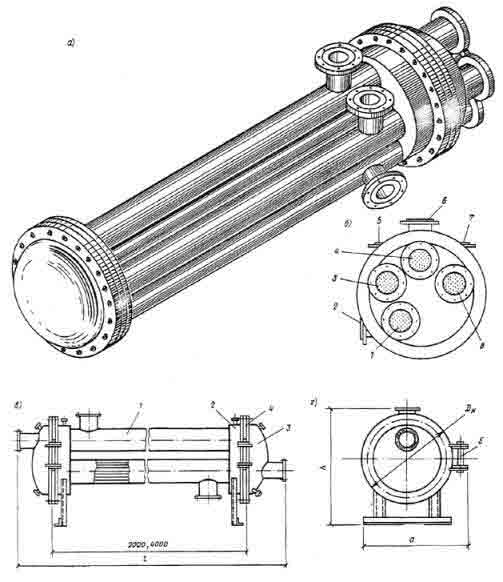

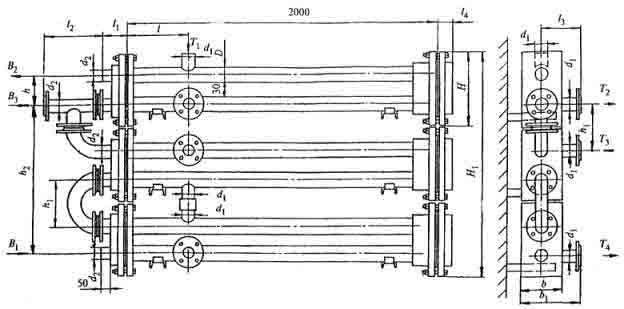

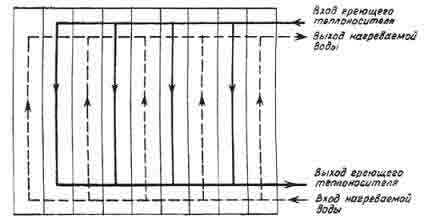

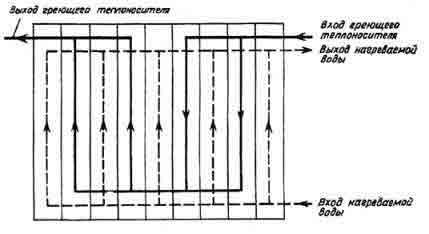

Сетевая вода из подающей линии поступает в теплообменник и нагревает воду местной отопительной системы. Циркуляция в системе отопления осуществляется циркуляционным насосом, который обеспечивает постоянный расход воды через нагревательные приборы. Система отопления может иметь расширительный сосуд, в котором содержится запас воды для восполнения утечек из системы. Он обычно устанавливается в верхней точке и подключается к обратной линии на всас циркуляционного насоса. При нормальной работе системы отопления утечки незначительны, что дает возможность заполнять расширительный бак раз в неделю. Подпитка производится из обратной линии по перемычке, выполняемой для надежности с двумя кранами и сливом между ними, или с помощью подпиточного насоса, если давления в обратной линии недостаточно для заполнения расширительного сосуда. Расходомер на линии подпитки позволяет учитывать водоразбор из тепловой сети и правильно производить оплату. Наличие подогревателя позволяет осуществлять наиболее рациональный режим регулирования. Это особенно эффективно при плюсовых температурах наружного воздуха и при центральном качественном регулировании в зоне излома температурного графика.

Наличие в схеме подогревателей, насоса, расширительного бака увеличивает стоимость оборудования и монтажа, и увеличивает размеры теплового пункта, а также требует дополнительных затрат на обслуживание и ремонт. Использование теплообменника увеличивает удельный расход сетевой воды на тепловой пункт и вызывает повышение температуры обратной сетевой воды на 3?4?С в среднем за отопительный сезон.

Особенности независимой системы отопления

Независимая схема присоединения системы отопления не зависит от источников энергоносителей. Есть отрицательная сторона такой системы отопления – дороговизна ее установки. В независимой системе возможно использование технической воды на сторонние нужды. Как видим, зависимая система отопления более доступна в плане установки на объекте. Монтируется она без больших знаний. Важно детально изучить схему предстоящих работ.

Независимая система отопления выглядит совершенно по-другому. Если присоединение элементов выполняется по независимой схеме, то вода в котле нагревается примерно до 150 0 , после чего через специальное теплообменное оборудование отправляется к основному теплоносителю. Основной теплоноситель служит для циркуляции в замкнутом контуре отапливаемого жилого дома. Вода в таком случае не смешивается.

Тепловой пункт оснащается циркуляционным насосом для обеспечения напора и водяными теплообменниками. Применение комплекса мер по энергосбережению системы: использование современных, электронных регуляторов температуры теплоносителя, циркуляционных насосов с регулируемой частотой вращения, приборов учета потребляемой тепловой энергии. Применение комплекса мер по обеспечению надежности работы: особое проектирование системы отопления всего населенного пункта, закольцовка их с возможностью аварийного переключения потребителей на различные источники теплового снабжения.

Независимая схема присоединения применяется, если в инженерной схеме недопустимо увеличение гидравлического давления (из условия системной прочности). То есть величина давления воды в наружном трубопроводе должна быть больше величины давления во внутреннем трубопроводе. Помимо осуществления неизменяемого теплового гидравлического режима под внешними воздействиями, подбираемого для каждого здания отдельно, независимое отопление характеризуется повышенной надежностью.

Оно наделено возможностью сохранить циркуляцию с участием содержания в воде определенного количества тепла, в течение определенного промежутка времени, которого приблизительно хватит для ликвидации непредвиденных аварийных ситуаций при неисправностях наружного теплопровода.

Гидравлический режим присоединения при независимой схеме не зависит от внешних элементов инженерной системы. В открытых системах обеспечения теплом рассматриваемое присоединение системы отопления повышает качество воды, приходящей через установки горячего водоснабжения. При этом схема присоединения настроена так, что вода не проходит через отопительные приборы, служащие отстойниками для различного рода грязи.

Преимущества и недостатки независимой системы отопления

— возможность гибкой регулировки температурного режима в помещениях (теплоноситель изолирован от котла теплоносителя системы отопления) путем поддерживания необходимого давления;

— возможность применения различного химического состава теплоносителя;

— получение эффекта энергосбережения, экономия тепла от 10 до 40%;

— возможность эффективной организации системы теплоснабжения при значительном удалении и территориальному разбросу потребителей;

— система отопления показывает высокий уровень надежности;

— улучшается качество воды горячего водоснабжения.

— требуются огромные затраты на обслуживание;

— трудоемкий и дорогостоящий ремонт.

2.2 Подбор схемы присоединения

В закрытых системах, выполненных в зависимой или независимой схемах отопления, подогреватели горячего водоснабжения присоединяются к тепловой сети в основном по параллельному, смешанному и последовательному вариантам. При выборе оптимального варианта учитывается отношение максимальной нагрузки, рассчитанной для отопления, к нагрузке горячего водоснабжения, которое применяется в некоторых районах. Это делается с помощью температурного графика централизованного регулирования выпуска тепла, принятого в абонентских тепловых энергопотребляющих приборах.

Система отопления, в которой применяется зависимое присоединение, сейчас потеряла свое распространение . В современном строительстве применяется исключительно независимая схема отопления. В современном мире они имеют все важные преимущества современных систем теплоснабжения, несмотря на крупные финансовые затраты и вложения. Переход на независимое отопление происходит повсеместно.

Принципиальная схема системы горячего водоснабжения с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения .

Более универсальной является схема с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения. Эта схема может использоваться как при нормальном, так и при повышенном температурном графике сетевой воды в тепловых сетях и применяется при любом отношении максимального расхода теплоты на горячее водоснабжение зданий к максимальному расходу теплоты на отопление зданий.

Отличие этой схемы от предыдущей в том, что подогреватели горячего водоснабжения верхней ступени присоединяются к подающему трубопроводу тепловой сети не последовательно, а параллельно отопительной системе. Нагрев водопроводной воды (от температуры tп, °С до температуры tгв+?tг.в,°С) в этих подогревателях осуществляется сетевой водой (с температурой То1, °С из подающего трубопровода тепловой сети. Охлажденная сетевая вода (с температурой Тг2, °С) подается в обратный трубопровод тепловой сети. Там она смешивается с сетевой водой из систем отопления и вентиляции) зданий и поступает в подогреватели горячего водоснабжения нижней ступени. В остальном, схема с двухступенчатым смешанным присоединением подогревателей горячего водоснабжения работает также, как и схема с двухступенчатым последовательным присоединением подогревателей водоснабжения.

Недостатком данной схемы, по сравнению с предыдущей, является необходимость дополнительного расхода сетевой воды для подогревателей горячего водоснабжения верхней ступени (что увеличивает, расход сетевой воды во всей системе теплоснабжения).

Схема присоединения водоподогревателя ГВС в закрытых системах теплоснабжения выбирается в зависимости от соотношения:

одноступенчатая смешанная схема

0,2 двухступенчатая смешанная схема

Следовательно, принимается двухступенчатая смешанная схема присоединения.

  1. Далее определяем расход воды на отопление и ГВС G (л/ч):

?=70мм , V =0.446 м/с, R =4 Па;

?=50мм, V =0,435 м/с, R =5 Па;

  1. Далее выбираем диаметр трубопровода поступающей на подогреватель I ступени:

Q гв1 =0,2* Q гвс =0,2*160=32 кВт ? T =30-5=25 ? C

?=32мм, V =0,31 м/с, R =4,5 Па;

  1. Далее выбираем диаметр трубопровода поступающего водоподогреватель на I I ступени:

Q гв2 = Q гвс — Q гвс1 =160-32=128 кВт ? T =150-90=60 ? C

?=40мм, V =0,387 м/с, R =5,5 Па;

  1. На выходе из подогревателя I ступени:

Q гв =0,2* Q гвс =32 кВт ? T =70-30=40 ? C

Ещё по теме  Общедомовой счетчик на отопление кто должен ставить

?=32мм, V =0,258 м/с, R =3,2 Па;

  1. На выходе из подогревателя II ступени:

Q = Q гвс — Q гвс1 =160-32=128 кВт ? T =55-30=25 ? C

?=70мм, V =0,341м/с, R =82,4 Па;

  1. Диаметр трубопровода на систему отопления:

?=70 V =0,78м/с, R =12 Па;

  1. Выбираем диаметр трубопровода на подпитку:

Q =0,25* Q от =60 кВт ? T =90-70=20 ? C

?=40мм, V =0,563м/с, R =11 Па;

2.3 Подбор оборудования

2.3.1 Насосное оборудование

Насосом называется гидравлическая машина, предназначенная для перемещения капельных жидкостей. В насосах механическая энергия двигателя преобразуется в энергию жидкости. Насосы являются неотъемлемой частью системы отопления, системы вентиляции, системы теплоснабжения и др.

Основной параметр Н . количество жидкости , перемещаемое в единицу

времени , т . е . осуществляемая объёмная подача Q . Для большинства Н . важнейшими

техническими параметрами такжеявляются: развиваемое давление p или

соответствующий ему напор H , потребляемая мощность N и кпд ? .

Основные типы современных насосов . Центробежные Н. являются наиболее расспр-остранёнными предназначаются для подачи холодной или горячей ( t° > 60°C) воды, вязких или агрессивных жидкостей(кислот и щелочей), сточных вод, смесей воды с грунтом, золой и шлаком, торфом,раздробленнымкаменным углём ит.п. Их действие основано на передаче кинетической энергии от вращающегосярабочего колеса ( рис. 5 ) тем частицам жидкости, которые находятся между его лопастями. Под влияниемвозникающей при этом центробежной силы Р частицы подаваемой среды из рабоче-го колесаперемещаются в корпус Н. и далее, а на их место под действием давления воздуха поступают новыечастицы, обеспечивая непрерывную работу Н.

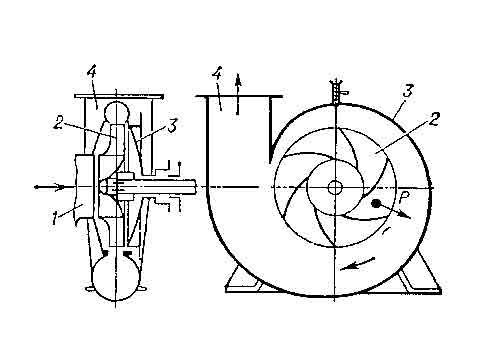

Рис. 5. Схема центробежного насоса с односторонним подводом жидкости на рабочее колесо: 1 —отверстие для подвода жидкости; 2 — рабочее колесо; 3 — корпус; 4 — патрубок для отвода жидкости; Р —центробежная сила.

Осевые Н . предназначаются главным образом для подачи больших объёмов жидкостей . Их работаобусловлена передачей той энергии , которую получает жидкость при силовом воздействии на неё лобовойповерхности вращающихся лопастей рабочего колеса ( рис . 7 ). Частицы подаваемой жидкости при этомимеют криволинейные траектории , но , пройдя через выправляющий аппарат , начинают перемещаться отвхода в Н . до выхода из него , в основном вдоль его оси ( откуда и название ).

Рис. 7. Схема осевого насоса: 1 — корпус; 2 — выправляющий аппарат; 3 — рабочее колесо; 4 —лопасти.

Вихревые Н . обладают хорошей способностью самовсасывания , т . е . возможностью начинатьдействие без предварительного заполнения всасывающей трубы подаваемой средой , если она имеется вкорпусе Н . Благодаря этому они применяются для подачи легкоиспаряющихся или насыщенных газамикапельных жидкостей и в комбинации с центробежными Н . Существуют 2 разновидности вихревых Н . :закрытого и открытого типа . В вихревом Н . закрытого типа ( рис . 8 ) частицы жидкости из ячеек , расположенных по периферии рабочего колеса , под влиянием центробежных сил будут переходить в каналкорпуса Н . и затем , передав часть своей кинетической энергии находящейся там среде , возвратятся в др . ячейки . Совершая винтообразное вихревое перемещение , каждая частица за время её нахождения в Н . несколько раз побывает в ячейках ротора и получит от него определенную энергию . В результате такогомногоступенчатого действия вихревые Н . по сравнению с такими же ( по размерам и скорости вращения ) центробежными Н . развивают в 3 — 7 раз больший напор , но работают с более низким ( в 2 — 3 раза ) кпд . Ввихревых Н . открытого типа жидкость подводится вблизи вала Н ., проходит между лопатками рабочегоколеса и отводится к выходному отверстию в корпусе из открытого ( без перемычки ) периферийного канала . В зарубежной литературе вихревые Н . называются фрикционными , регенеративными , турбулентными , самовсасывающими и др .

Рис. 8. Вихревой насос закрытого типа: 1 — корпус; 2 — канал; 3 — рабочее колесо; 4 и 6 — отверстиядля подвода и отвода жидкости; 5 — воздухоотделитель.

Поршневые Н. отличаются большим разнообразием конструкций и широтой применения. Действиепоршневых Н. состоит из чередующихся процессов всасывания и нагнетания, которые осуществляются вцилиндре Н. при соответствующем направлении движения рабочего органа -поршня или плунжера. Эти процессы происходят в одном и том же объёме, но в различные моменты времени.

Рис . 10 . Схема приводного поршневого насоса одинарного действия: 1 — рабочая камера ; 2 — поршень ; 3 — цилиндр ; 4 — шток ; 5 — крейцкопф ; 6 — шатун ; 7 — маховик ; К н — нагнетательный клапан ; К в — всасывающий клапан .

Роторные Н. получили распространение главным образом для осуществления небольших подачжидкости. По особенностям конструкции рабочих органов роторные Н. можно подразделить на зубчатые (втом числе шестерённые), винтовые, шиберные, коловратные, аксиально-и радиальнопоршневые,лабиринтные и др. Каждый из них имеет свои разновидности, но объединяющий их признак общность принципа действия, в основном аналогичного действию поршневых Н. Роторные Н. отличаются отсутствиемвсасывающего и нагнетательного клапанов, что является их большим преимуществом и упрощает конструкцию.

Зубчатый Н. с внешним зацеплением двух шестерён ( рис. 12 ) — наиболее распространённый — всасывает жидкость при выходе зубьев одного колеса из впадин другого (на рис. 12 — слева) и нагнетаетеё при входе зубьев одной шестерни в зацепление с другой (на рис. 12 справа, при вращении верхнейшестерни по часовой стрелке). Зубчатые Н. снабжаются предохранительным клапаном, который придостижении максимально допустимого давления перепускает жидкость со стороны нагнетания на сторонувсасывания.

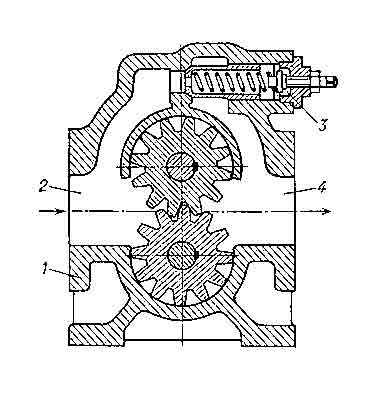

Рис. 12. Зубчатый насос: 1 — корпус; 2 и 4 — отверстия для всасывания и нагнетания жидкости; 3 —предохранительный клапан.

Для системы горячего водоснабжения выбираю насос с мокрым ротором типа Wilo — P 50/250 r при расходе G = л/ч и напоре Н=10 м при числе оборота 1/1400 мин, мощность 520 Вт.

Wilo — P – насос с фланцевым соединением. Применяется для системы циркуляции горячей воды, закрытых циркуляционных охлажлающих контурах и в промышленноых циркуляционных установках , максимальная температура

Для системы отопления выбираю стандартный насос с мокрым ротором типа Wilo — P 50/250 r при расходе G = л/ч и напоре Н=10 м при числе оборота 1/1400 мин, мощность 520 Вт.

Wilo — P – насос с фланцевым соединением. Применяется для системы циркуляции горячей воды, закрытых циркуляционных охлажлающих контурах и в промышленноых циркуляционных установках , максимальная температура

Для подпитки выбираю высокоэффективный насос с мокрым ротором типа WILO — Multivert – MVI 200 при расходе /ч G = л/ч и напоре Н=10 м при числе оборота 1/1500-3770 мин., мощность 550 Вт.

Multivert — MVI – многоступенчатый, вертикальный, центробежный насос с фланцевым присоединением мотора, с электронным управлением, применяется для водоснабжения и повышения давления, системы пожаротушения, подпитка котлов, промышленные циркуляционные системы, технологические процессы, системы охлаждения, моечные и поливочные машины. Максимальная температура для отопления -15…+120 ?С.

2.3.2 Расширительный бак

Расширительный бак предназначен для предотвращения повышения давления в системе отопления, возникающего за счет расширения теплоносителя при его нагревании. Расширительные баки могут быть двух типов: открытые и закрытые (мембранные) .

Открытый расширительный бак

1 — расширительная труба,

2 — сигнальная труба,

3 — переливная труба,

4 — циркуляционная труба

Местом установки такого бака является наивысшая точка системы отопления (чердак или крыша здания). Кроме восприятия теплового расширения теплоносителя он предотвращает вскипание воды в системе отопления, а так же пополняет водой систему отопления в случае утечки. В системе отопления с естественной циркуляцией расширительный бак присоединяется к подающему магистральному трубопроводу, за счет этого он будет выполнять функцию воздухосборника, а при искусственной циркуляции – к обратному трубопроводу для предотвращения закипания воды в системе. Присоединение к системе отопления осуществляется расширительной трубой небольшого диаметра, в верхней части расширительного бака находится переливная труба без запорной арматуры для отвода воды в канализацию в случае переполнения бака. В нижней точке корпуса находится сигнальная труба с запорной арматурой. Для предотвращения замерзания воды в расширительном баке, к нему дополнительно присоединяют циркуляционную трубу, для поддержания постоянной температуры в нем. Так же дополнительной мерой может служить утепление бака изоляционным материалом.

В настоящее время открытые расширительные баки практически не применяются в системах отопления, так как имеют ряд недостатков :

— необходимость установки в верхней точке системы отопления, как следствие дополнительный расход трубы и лишние теплопотери,

— через открытый бак в систему отопления попадает воздух, в результате чего увеличивается коррозия отопительных приборов и других металлических элементов системы отопления,

— открытые системы отопления не могут работать при высоком давлении.

Расширительные баки применяются в системах отопления для компенсации объема воды, которая расширяется при нагревании, а любая попытка сжать воду приводит к резкому увеличению объема.

В системах отопления вода должна иметь возможность увеличивать свой объем. Внутренний объем мембранные расширительных баков разделен на две части мембраной. Одна часть присоединяется к системе, а во вторую закачан воздух. При нагреве теплоноситель расширяется, перетекая в расширительный бак, а воздух в баке сжимается.

Расширительные баки должны быть цилиндрической формы, для баков с d BH корпуса до 500 мм должны приниматься плоские приварные или эллиптические днища, а при диаметре большим 500 мм — эллиптические. Они должны быть оборудованы предохранительными клапанами.

Расчет расширительного бака

Объем бака рассчитывается по формуле:

На 1000 ккал/ч находится 33 литров воды

Тогда объем бака:

Выбираю бак типа « reflex G » тип G 400-300:

D у = 750 мм, Н = 1350 мм, h = 185 мм, масса 145 кг.

1. В тепловых пунктах следует применять водяные горизонтальные секционные кожухотрубные или пластинчатые водоподогреватели либо паровые горизонтальные многоходовые водоподогреватели.

В качестве кожухотрубных секционных водоподогревателей рекомендуется применять водо-водяные подогреватели по ГОСТ 27590, состоящие из секций кожухотрубного типа с блоком опорных перегородок для теплоносителя давлением до 1,6 МПа и температурой до 150 °С. В качестве пластинчатых применялись водоподогреватели по ГОСТ 15518. Однако они не предназначались специально для работы в системах теплоснабжения. Они громоздки и менее эффективны по сравнению с конструкциями таких фирм, как Альфа-Лаваль, СВЕП, APV, Цететерм и др. Но зарубежные фирмы не раскрывают методики подбора водоподогревателей, поэтому в прил. 8 даны только общие характеристики рекомендуемых к применению в тепловых пунктах пластинчатых водоподогревателей перечисленных фирм.

2. Для систем горячего водоснабжения допускается применять емкостные водоподогреватели с использованием их в качестве баков-аккумуляторов горячей воды в системах горячего водоснабжения при условии соответствия их вместимости требуемой по расчету вместимости баков-аккумуляторов.

3. Для водо-водяных подогревателей следует принимать противоточную схему потоков теплоносителей.

Для горизонтальных секционных кожухотрубных водоподогревателей греющая вода из тепловой сети должна поступать: для водоподогревателей систем отопления — в трубки, для водоподогревателей систем горячего водоснабжения — в межтрубное пространство.

Для пластинчатых теплообменников нагреваемая вода должна проходить вдоль первой и последней пластин.

Для пароводяных подогревателей пар должен поступать в межтрубное пространство.

4. Для систем горячего водоснабжения горизонтальные секционные кожухотрубные водоподогреватели должны применяться с латунными трубками, а емкостные — с латунными или со стальными змеевиками. Для пластинчатых теплообменников должны применяться пластины из нержавеющей стали по ГОСТ 15518.

5. Расчет поверхности нагрева водо-водяных подогревателей для систем отопления проводится при температуре воды в тепловой сети, соответствующей расчетной температуре наружного воздуха для проектирования отопления, а для систем горячего водоснабжения — при температуре воды в подающем трубопроводе тепловой сети, соответствующей точке излома графика температуры воды или минимальной температуре воды, если отсутствует излом графика температур.

6. Каждый пароводяной подогреватель должен быть оборудован конденсатоотводчиком или регулятором перелива для отвода конденсата, штуцерами с запорной арматурой для выпуска воздуха и спуска воды и предохранительным клапаном, предусматриваемым в соответствии с требованиями «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора..

7. Емкостные водоподогреватели должны быть оборудованы предохранительными клапанами, устанавливаемыми со стороны нагреваемой среды, а также воздушными и спускными устройствами.

8. Число водо-водяных водоподогревателей следует принимать:

— для систем горячего водоснабжения — два параллельно включенных водоподогревателя в каждой ступени подогрева, рассчитанных на 50% производительности каждый;

— для систем отопления зданий и сооружений, не допускающих перерывов в подаче теплоты, — два параллельно включенных водоподогревателя, каждый из которых должен рассчитываться на 100% производительности.

При максимальном тепловом потоке на горячее водоснабжение до 2 МВт или при возможности подключения передвижных водоподогревательных установок допускается предусматривать в каждой ступени подогрева один водоподогреватель горячего водоснабжения, кроме зданий, не допускающих перерывов в подаче теплоты на горячее водоснабжение.

Для промышленных и сельскохозяйственных предприятий установка двух параллельно включенных водоподогревателей в каждой ступени горячего водоснабжения для хозяйственно-бытовых нужд может предусматриваться только для производств, не допускающих перерывов в подаче горячей воды.

При установке для систем отопления, вентиляции и горячего водоснабжения пароводяных водоподогревателей число их должно приниматься не менее двух, включаемых параллельно, резервные водоподогреватели не предусматриваются.

Для технологических установок, не допускающих перерывов в подаче теплоты, должны предусматриваться резервные водоподогреватели. Расчетная производительность резервных водоподогревателей должна приниматься в соответствии с режимом работы технологических установок предприятия.

В качестве нагревателя используют теплообменники. В водяных системах теплоснабжения для нагрева водопроводноей воды применяют пластинчатые теплообменники. Поверхность нагрева пластинчатых теплообменников выполнена из штампованных листов (пластин) толщиной 1 мм. Для изготовления пластин применяют коррозионно-стойкую сталь, титановые сплавы, углеродистую сталь. Пластины имеют гофры высотой 3- 4,5 мм, расположенные под различными углами к продольной оси пластины. Также имеют отверстия, расположенные по углам пластины и предназначенные для пропуска теплоносителя в канал. Канал образуется при соединении двух пластин с зазором между ними в 3-6 мм с помощью резиновых прокладок.

Применение плоских гофрированных пластин позволяет выполнить теплообменник компактным. Хорошая компактность пластинчатых теплообменников и увеличение коэффициента теплопередачи в 1,7-2,5 раза позволяет снизить строительные объемы тепловых пунктов в 4-8 раза.

Недостаток в том, что стоимость их высокая и ограниченная возможность повторного использования после разборки резиновых прокладок.

Применяем разборные теплообменники, оба теплоносителя (водопроводная и сетевая вода) содержат вещества, образующие на стенках отложения.

При эксплуатации пластинчатых разборных теплообменников в тепловых пунктах из-за сдвига пластин, вследствие температурных удлинений трубопроводов, в прокладках между пластинами появляется протечки, которые не устраняются дополнительной подтяжкой болтов. Для предупреждения перекосов и сдвигов пластин рекомендуется присоединить теплообменники с помощью гибких ставок.

3. Автоматизация теплового пункта КИП (контрольно-измер-ные приборы)

Автоматизация и контроль

1. Средства автоматизации и контроля должны обеспечивать работу тепловых пунктов без постоянного обслуживающего персонала (с пребыванием персонала не более 50% рабочего времени).

2. Автоматизация тепловых пунктов закрытых и открытых систем теплоснабжения должна обеспечивать:

— поддержание заданной температуры воды, поступающей в систему горячего водоснабжения;

— регулирование подачи теплоты (теплового потока) в системы отопления в зависимости от изменения параметров наружного воздуха с целью поддержания заданной температуры воздуха в отапливаемых помещениях;

— ограничение максимального расхода воды из тепловой сети на тепловой пункт путем прикрытия клапана регулятора расхода теплоты на отопление закрытых систем теплоснабжения для отдельных жилых и общественных зданий и микрорайонов с максимальным тепловым потоком на вентиляцию менее 15% максимального теплового потока на отопление либо путем прикрытия клапана регулятора температуры воды, поступающей в систему горячего водоснабжения в тепловых пунктах открытых систем теплоснабжения и закрытых систем теплоснабжения промышленных зданий, а также жилых микрорайонов и общественных зданий c максимальным тепловым потоком на вентиляцию более 15% максимального теплового потока на отопление. Допускается ограничение максимального расхода воды из тепловой сети на тепловой пункт путем установки специального регулятора с клапаном на подающем трубопроводе. Эту же роль выполняет регулятор постоянства расхода воды, устанавливаемый на перемычке II ступени водоподогревателя при отсутствии регуляторов расхода теплоты на отопление и закрытой задвижке перемычки Б; — поддержание требуемого перепада давлений воды в подающем и обратном трубопроводах тепловых сетей на вводе в ЦТП или ИТП при превышении фактического перепада давлений над требуемым более чем на 200 кПа;

— минимальное заданное давление в обратном трубопроводе системы отопления при возможном его снижении;

— поддержание требуемого перепада давлений воды в подающем и обратном трубопроводах систем отопления в закрытых системах теплоснабжения при отсутствии регуляторов расхода теплоты на отопление, а также установке корректирующих насосов, характеризующихся изменением напора в пределах более 20% (в диапазоне рабочих расходов), на перемычке между обратным и подающим трубопроводами тепловой сети;

— включение и выключение подпиточных устройств для поддержания статического давления в системах теплопотребления при их независимом присоединении;

— защиту систем потребления теплоты от повышения давления или температуры воды в трубопроводах этих систем при возможности превышения допустимых параметров;

— поддержание заданного давления воды в системе горячего водоснабжения;

— включение и выключение корректирующих насосов;

— блокировку включения резервного насоса при отключении рабочего;

— защиту системы отопления от опорожнения;

— прекращение подачи воды в бак-аккумулятор или в расширительный бак при независимом присоединении систем отопления по достижении верхнего уровня в баке и включение подпиточных устройств при достижении нижнего уровня;

— включение и выключение дренажных насосов в подземных тепловых пунктах по заданным уровням воды в дренажном приямке. 3. Для учета расхода тепловых потоков и расхода воды потребителями должны предусматриваться приборы учета тепловой энергии в соответствии с «Правилами учета отпуска тепловой энергии».

4. При независимом присоединении систем отопления к тепловым сетям следует предусматривать горячеводный водомер на трубопроводе для подпитки систем.

5. Расходомеры и водомеры должны рассчитываться на максимальный часовой расход теплоносителя по прил. 10 и подбираться так, чтобы стандартное значение верхнего предела измерения было ближайшим по отношению к значению максимального часового расхода.

6. Применение в открытых системах теплоснабжения и системах горячего водоснабжения ртутных дифманометров не допускается.

7. Длина прямых участков трубопровода до и после измерительных устройств расходомеров должна определяться в соответствии с инструкциями на приборы.

8. При подаче от источника теплоты потребителю пара нескольких различных параметров допускается для учета возвращаемого конденсата предусматривать один расходомер на общем конденсатопроводе после конденсатных насосов.

9. В тепловых пунктах с расходом теплоты более 2,3 МВт, как правило, должны предусматриваться следующие контрольно-измерительные приборы:

а) манометры самопишущие — после запорной арматуры на вводе в тепловой пункт подающего и обратного трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

б) манометры показывающие:

— до запорной арматуры на вводе в тепловой пункт трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

— на распределительном и сборном коллекторах водяных тепловых сетей и паропроводов;

— после узла смешения;

— на паропроводах до и после редукционных клапанов;

— на трубопроводах водяных тепловых сетей и паропроводах до и после регуляторов давления;

— на подающих трубопроводах после запорной арматуры на каждом ответвлении к системам потребления теплоты и на обратных трубопроводах до запорной арматуры — из систем потребления теплоты;

в) штуцеры для манометров — до и после грязевиков, фильтров и водомеров;

г) термометры самопишущие — после запорной арматуры на вводе в тепловой пункт трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

д) термометры показывающие:

— на распределительном и сборном коллекторах водяных тепловых сетей и паропроводов;

— на трубопроводах водяных тепловых сетей после узла смешения;

— на подающих и обратных трубопроводах из каждой системы потребления теплоты по ходу воды перед задвижкой.

10. В тепловых пунктах с расходом теплоты до 2,3 МВт должны предусматриваться:

а) манометры показывающие:

— после запорной арматуры на вводе в тепловой пункт трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

— после узла смешения;

— до и после регуляторов давления на трубопроводах водяных тепловых сетей и паропроводов;

— на паропроводах до и после редукционных клапанов;

— на подающих трубопроводах после запорной арматуры на каждом ответвлении к системам потребления теплоты и на обратных трубопроводах до запорной арматуры — из систем потребления теплоты;

б) штуцеры для манометров:

— до запорной арматуры на вводе в тепловой пункт трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

— до и после грязевиков, фильтров и водомеров;

в) термометры показывающие:

— после запорной арматуры на вводе в тепловой пункт трубопроводов водяных тепловых сетей, паропроводов и конденсатопроводов;

— на трубопроводах водяных тепловых сетей после узла смешения;

— на обратных трубопроводах из систем потребления теплоты по ходу воды перед задвижками.

11. Показывающие манометры и термометры должны предусматриваться на входе и выходе трубопроводов греющей и нагреваемой воды для каждой ступени водоподогревателей систем горячего водоснабжения и отопления.

12. Показывающие манометры должны предусматриваться перед всасывающими и после нагнетательных патрубков насосов.

13. При установке самопишущих термометров и манометров следует предусматривать кроме них на тех же трубопроводах штуцеры для показывающих манометров и гильзы для термометров.

14. В случаях когда приборы учета расхода теплоты комплектуются самопишущими или показывающими расходомерами, термометрами и манометрами, предусматривать дублирующие контрольно-измерительные приборы не следует.

15. Автоматизацию и контроль установок сбора и возврата конденсата следует предусм-ть в объеме, указ-м в СНиП 2.04.07-86* для конденсатных насосов. 16. Для деаэрационных установок следует предусматривать следующие контрольно-измерительные приборы: термометры показывающие; указатели уровня воды в баках; манометры показывающие и самопишущие

17. На местном щите управления следует предусматривать световую сигнализацию о включении резервных насосов и достижении следующих предельных параметров:

— температуры воды, поступающей в систему горячего водоснабжения (минимальная максимальная);

— давления в обратных трубопроводах систем отопления каждого здания или в обратном трубопроводе распределительных сетей отопления на выходе из ЦТП (минимальные — максимальные);

— минимального перепада давлений в подающем и обратном трубопроводах тепловой сети на входе и на выходе из ЦТП;

— уровней воды или конденсата в баках и водосборных приямков.

При применении регуляторов расхода теплоты на отопление следует предусматривать сигнализацию о превышении заданной величины отклонения регулируемого параметра.

18. Методика расчета графиков регулирования подачи теплоты на отопление у потребителей, поддерживаемых системой автоматизации, предусматриваемой в тепловых пунктах, приведена в прил. 18. При расчете этих графиков следует учитывать принятый режим регулирования отпуска теплоты на источнике, внутренние тепловыделения в помещениях зданий и сооружений, метеорологические условия и др.

В 1994 г. на московском заводе «Сатэкс» освоен выпуск кожухотрубных многоходовых водоподогревателей с I и II ступенями нагрева в одном корпусе (рис.5).

Рис. 5. Общий вид горизонтального многоходового кожухотрубного

а — общий вид; б — разрез по секциям: 1 — вход холодной воды — I ступень; 2 — выход теплоносителя — I ступень; 3 — выход горячей воды — I ступень; 4 — выход горячей воды — II ступень; 5 — вход теплоносителя — I ступень; 6 — вход теплоносителя — II ступень; 7 — выход теплоносителя — II ступень; 8 — вход холодной воды — II ступень; в, г — конструктивные размеры: 1 — секции; 2 — соединительная камера межтрубного пространства; 3 — то же, трубного; 4 — трубная доска; 5 — шарнир;

Рис. 6. Водоподогреватель блочного типа по ТУ 400-28-132-90

Рис. 1. Симметричная компоновка пластинчатого водоподогревателя,

обозначение Сх 4/5

Рис. 2. Несимметричная компоновка пластинчатого водоподогревателя,

Рис. 3. Схема компоновки водоподогревателей I и II подогрева

в одну установку с противоточным движением воды

4. Эксплуатация тепловых пунктов

Основными задачами эксплуатации ТП, ЦТП являются:

— обеспечение требуемого расхода теплоносителя для каждого теплового пункта при соответствующих параметрах;

— снижение тепловых потерь и утечек теплоносителя;

— обеспечение надежной и экономичной работы всего оборудования ТП.

При эксплуатации ТП в системах теплопотребления осуществляется:

— включение и отключение систем теплопотребления, подключенных на ТП;

— контроль за работой оборудования;

— обеспечение требуемых режимными картами расходов пара и сетевой воды;

— обеспечение требуемых инструкциями по эксплуатации и режимными картами параметров пара и сетевой воды, поступающих на теплопотребляющие энергоустановки, конденсата и обратной сетевой воды, возвращаемых в тепловую сеть;

— регулирование отпуска тепловой энергии на отопительно-вентиляционные нужды в зависимости от метеоусловий, а также на нужды ГВС в соответствии с санитарными и технологическими нормами;

— снижение удельных расходов сетевой воды и утечек её из системы, сокращение технологических потерь тепловой энергии;

— обеспечение надежной и экономичной работы всего оборудования ТП;

— поддержание в работоспособном состоянии средств контроля, учета и регулирования.

Эксплуатация ТП осуществляется оперативным или оперативно-ремонтным персоналом. Включение и выключение ТП, систем теплопотребления и установление расхода теплоносителя производится персоналом потребителей тепловой энергии с разрешения диспетчера и под контролем персонала энергоснабжающей организации.

Испытание и выключение ТП, систем теплопотребления и установление расхода теплоносителя производится персоналом потребителей тепловой энергии с разрешения диспетчера и под контролем персонала энергоснабжающей организации.

Испытания оборудования установок и систем теплопотребления на плотность и прочность должны производиться после их промывки персоналом потребителя с обязательным присутствием представителя энергоснабжающей организации. Результаты оформляются актом.

Опробование работы систем отопления производится после получения положительных результатов испытания систем на плотность и прочность.

Опробование систем отопления в обвод элеваторов или с соплом большего диаметра, а также при завышенном расходе теплоносителя не допускается.

Давление теплоносителя в обратном трубопроводе должно быть на 0,05 МПа (0,5 кгс/см 2) больше статистического давления системы теплопотребления, присоединенной к тепловой сети по зависимой схеме.

Повышение давления теплоносителя сверх допустимого и снижение его менее статического, даже кратковременное, при отключении и включении в работу систем теплопотребления, подключенных к тепловой сети по зависимой схеме, не допускается. Отключение системы следует производить поочередным закрытием задвижек, начиная с подающего трубопровода, а включение – открытием, начиная с обратного.

Эксплуатация систем отопления и горячего водоснабжения

Эксплуатация этих систем должна обеспечить соблюдение нормативных температурно-влажностных параметров воздушной среды у потребителей, проектный воздухообмен в помещениях, бесперебойное горячее водоснабжение установленного качества.

Общие виды работ для них следующие:

Промывка систем проводится после окончания отопительного периода, а также после монтажа, капитального ремонта, текущего ремонта с заменой труб.

Системы промываются водой в количествах, превышающих расчетный расход теплоносителя в 3-5 раз, ежегодно после отопительного периода, при этом достигается полное осветление воды. При проведении гидропневматической промывки расход водовоздушной смеси не должен превышать 3-5 кратного расчетного расхода теплоносителя. Для защиты от внутренней коррозии системы должны быть постоянно заполнены деаэрированной водой, химически очищенной водой или конденсатом.

Испытания на прочность и плотность оборудования систем проводятся ежегодно после окончания отопительного сезона для выявления дефектов, а также перед началом отопительного периода после окончания ремонта.

Испытания на прочность и плотность водяных систем проводится пробным давлением, но не ниже:

элеваторные узлы, водоподогреватели систем отопления, горячего водоснабжения – 1 МПа (10 кгс/см 2) ;

систем отопления с чугунными отопительными приборами, стальными штампованными радиаторами – 0,6 МПа (6 кгс/см 2) , а систем панельного и конвекторного отопления – давлением 1 МПа (10 кгс/см 2 ) ;

системы ГВС – давлением, равным рабочему в системе, плюс 0,5 МПа (5 кгс/см 2) , но не более 1 МПа (10 кгс/см 2) .

Для калориферов систем отопления и вентиляции – в зависимости от рабочего давления, устанавливаемого техническими условиями завода-изготовителя.

Паровые системы теплопотребления испытываются пробным давлением, величину которого выбирает предприятие-изготовитель (проектная организация) в пределах между минимальными и максимальными значениями:

минимальная величина пробного давления при гидравлическом испытании должна составлять 1,25 рабочего давления, но не менее 0,2 МПа(2 кгс/см 2) ;

максимальная величина пробного давления устанавливается расчетом на прочность по нормативной документации, согласованной с Госгортехнадзором России.

Испытания на прочность и плотность узла управления и системы теплопотребления производится при положительных температурах наружного воздуха. При минусовых температурах они возможны лишь в исключительных случаях, температура внутри помещения должна быть при этом не ниже +5 ?С .

Испытания на прочность и плотность систем проводятся раздельно, в следующем порядке:

система теплопотребления заполняется водой с температурой не выше 45 ?С .

полностью удаляется воздух через воздушники в верхних точках;

давление доводится до рабочего и поддерживается в течение времени, необходимого для тщательного осмотра всех сварных и фланцевых соединений, арматуры, оборудования и т.п., но не менее 10 мин ;

давление доводится до пробного, если в течение 10 мин . не выявляются какие-либо дефекты (для пластмассовых труб время подъема давления до пробного должно быть не менее 30 мин ).

При этих испытаниях применяют пружинные манометры класса точности не ниже 1,5 с диаметром корпуса не менее 160 мм, шкалой на номинальное давление ? измеряемого, ценой деления 0,01 МПа (0,1 кгс/см 2) , прошедшие проверку и опломбирование госповерителем.

Системы считаются выдержавшими испытания , если во время их проведения:

не обнаружены потения сварных швов или течи из нагревательных приборов, трубопроводов, арматуры и прочего оборудования;

при испытаниях на прочность и плотность водяных и паровых систем теплопотребления в течение 5 мин падение давления не превысило 0,01 МПа(0,1 кгс/см 2) ;

при испытаниях на прочность и плотность систем ГВС падение давления в течение 10 мин не превысило 0,05 МПа (0,5 кгс/см 2) ; пластмассовых трубопроводов: при падении давления не более, чем на 0,06 МПа (0,6 кгс/см 2) в течение 30 мин и при дальнейшем падении в течение 2 ч не более, чем на 0,02 МПа (0,2 кгс/см 2) .

Результаты проверок оформляются актом испытаний на прочность и плотность.

Выявленные в процессе эксплуатации утечки и неисправности устраняются немедленно, или в зависимости от характера неисправности, в период текущего или капитального ремонта.

Текущий ремонт систем теплопотребления производится не реже 1 раз в год, как правило, в летний период, и заканчивается не позднее, чем за 15 дней до начала отопительного сезона.

Ремонт вентиляционных установок, связанных с технологическим процессом, производится, как правило, одновременно с ремонтом технологического оборудования.

В зимний период при отрицательных температурах наружного воздуха, в случае прекращения циркуляции воды в системах, для предотвращения замораживания системы полностью дренируются. Оно производится по письменному распоряжению технического руководителя в соответствии с эксплуатационной инструкцией, составленной применительно к местным условиям.

При эксплуатации систем отопления обеспечивается:

— равномерный прогрев всех отопительных приборов;

— залив верхних точек системы;

— непревышение допустимого для отопительных приборов давления воды в системе;

— поддержание расчетного коэффициента смешения на элеваторном узле или насосном смесительном устройстве;

— полная конденсация пара, поступающего в нагревательные приборы, исключение его пролета;

— возврат конденсата из системы.

Для достижения этих целей требуется выполнение (соблюдение) ряда эксплуатационных требований (условий):

— давление в обратном трубопроводе для водяной системы теплопотребления устанавливается выше статистического не менее, чем на 0,05 МПа (0,5 кгс/см 2) , но не превышающим максимально допустимого давления для наименее прочного элемента системы;

— в водяных системах теплопотребления при температуре теплоносителя выше 100 ?С давление в верхних точках системы должно быть выше расчетного не менее, чем на 0.05 МПа (0,5 кгс/см 2) для предотвращения вскипания воды при расчетной температуре теплоносителя;

— заполнение и подпитку независимых систем водяного отопления производить умягченной деаэрированной водой из тепловых сетей (скорость и порядок заполнения согласовывается с энергоснабжающей организацией);

— максимальная температура поверхности отопительных приборов должна соответствовать назначению отапливаемого помещения и установленным санитарным нормам и правилам.

В процессе эксплуатации отопительных систем персоналу следует выполнять следующие виды работ:

— осматривать элементы систем, скрытых от постоянного наблюдения (разводящих трубопроводов на чердаках, в подвалах и каналах), не реже 1 раза в месяц;

— осматривать наиболее ответственные элементы систем (насосы, запорную арматуру, КИП и А) не реже 1 раз в неделю;

— удалять периодически воздух из системы отопления согласно инструкции по эксплуатации;

— очищать наружную поверхность нагревательных приборов от пыли и грязи не реже 1 раз в неделю;

— промывать фильтры и грязевики. Сроки промывки грязевиков устанавливаются в — зависимости от степени загрязнения, которая определяется по разности показаний манометров до и после грязевика.

При эксплуатации систем ГВС необходимо:

— обеспечить качество горячей воды, подаваемой на хозяйственно-питьевые нужды, в соответствии с установленными требованиями государственного стандарта;

— поддерживать температуру горячей воды в местах водоразбора для систем централизованного водоснабжения: не ниже 60 ?С – в открытых системах теплоснабжения, не ниже 50 ?С – в закрытых системах теплоснабжения, и не выше 75 ?С – для обеих систем;

— обеспечить расход горячей воды в соответствии с установленными нормами.

Температура воды в системе горячего водоснабжения должна поддерживаться при помощи автоматического регулятора, установка которого в системе горячего водоснабжения обязательна. На вводе системы ГВС в здание должны быть установлены запорная арматура и приборы учета тепловой энергии и теплоносителя (термометры и манометры) до и после задвижек.

В данном курсовом проекте был рассмотрен тепловой пункт с зависимой и независимой схемами присоединения систем отопления. По результатам расчетов были подобраны диаметры трубопроводов, задвижки, грязевики, регуляторы — давления, температуры, расхода; а так же элеватор, теплосчетчик, циркуляционные насосы для систем ГВС и отопления, подпиточный насос для системы отопления, расширительный бак и подогреватель.

При выполнении данного курсового проекта были рассмотрены особенности и различия тепловых пунктов с зависимыми и независимыми схемами присоединения системы отопления. Закреплены теоретические знания по работе и устройстве теплового пункта. А так же получены навыки по расчету и подбору необходимого оборудования и материала, применяемого в тепловых пунктах с зависимой и независимой схемами присоединения системы отопления.

Правильный расчет и соответствующий подбор необходимого оборудования, гарантирует правильную и бесперебойную работу системы в целом.

  1. Староверов И.Т. Справочник проектировщика. Отопление, водоснабжение и канализация (внутренние санитарно-технические устройства). — Часть 1. – М.: Стройиздат, 1990г.
  2. Манюк В.И., Каплинский Я.И., и др. Справочник. Наладка и эксплуатация водяных тепловых сетей – 3-е изд., перераб. и доп. – М.: Стройиздат, 1988г.
  3. СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование.
  4. СП 41-101-95. Проектирование тепловых пунктов.
  5. Гуревич Д.Ф. Трубопроводная арматура. — Ленинград

6. Wilo каталог для систем отопления 2002/2003

7. В.П. Васильев, В.Б. Николаев, Н.Н. Сельдин. Эксплуатация тепловых пунктов и систем теплоснабжения, — Справочник. — М.: Стройиздат, 1988 г.

8. Мембранные расширительные баки для систем отопления и охлаждения «reflex»

9. Беляйкина И.В., Громов Н.К. и др.; Под ред. Н.К. Громова. Водяные тепловые сети: Справочное пособие по проектированию. – М.: Энергоатомиздат, 1988

http://5fan.ru/wievjob.php?id=82886

Описание устройства и принципа работы элеваторного теплового узла

Обеспечение теплоснабжения многоквартирных домов – процесс сложный и требующий профессионального подхода. Основная проблема состоит в протяженности тепловых магистралей в результате чего происходят большие тепловые потери. Решение этой проблемы может быть реализовано комплексно, а именно:

  1. Изоляция труб и применение новых материалов их изготовления.
  2. Увеличение температуры воды на выходе из котельной.

Для реализации второго метода используется принцип увеличения давления воды, вследствие чего температура кипения становится больше 100°С. Согласно этому существуют следующие температурные режимы работы котельных:

Это очень удобно для транспортировки, но существует необходимость снижения температуры при распределении теплоносителя в доме. Это возможно благодаря применению элеваторного теплового узла.

Самое очевидное решение — это уменьшить температуру с помощью смешивания остывшего теплоносителя из обратной трубы. Эту задачу выполняет элеваторный температурный узел.

Конструкция состоит из 3-х патрубков:

  1. Входной. В него поступает горячая вода из общей магистрали с повышенной температурой.
  2. Обратный. Подсоединен к обратному трубопроводу.
  3. Смесительный. Подает теплоноситель с нормальной температурой в отопительные приборы помещений.

Для обеспечения автономной работы в конструкции предусмотрен инжектор. Он необходим для уменьшения давления до нормально, но, помимо этого, выполняет очень важную функцию.

Возникающее давление в элеваторном тепловом узле позволяет создавать постоянную скорость движения потока. Это в некоторой мере облегчает работу водяных насосов и способствует созданию одинакового температурного режима для всех потребителей, независимо от порядка подключения к отопительной системе.

Важным параметром в работе элеваторного узла является регулирование подачи перегретого теплоносителя. В зависимости о внешних факторов температура воды в обратной трубе может изменяться. На это влияет количество подключенных в данный момент пользователей, время года и состояние здания.

Для обеспечения оптимального температурного режима элеваторный узел в обязательном порядке должен комплектоваться температурными датчиками и приборами показания давления. Каждый такой набор должен устанавливаться на все три подключаемых патрубка.

Один из самых распространенных вариантов обвязки элеваторного узла показан ниже.

1 – кран трехходовой, 2 — задвижка, 3 – кран пробковый, 4, 12 – грязевые уловители, 5 – клапан обратный, 6 – дроссельная шайба, 7 – штуцер, 8 – термометр, 9 – манометр, 10 – элеватор, 11 – тепломер, 13 – водомер, 14 – регулятор расхода воды, 15 – регулятор подпара, 16 – вентили, 17 – обводка.

Данная схема работает в ручном режиме. В конструкции элеватора предусмотрен регулировочный клапан, с помощью которого уменьшается (увеличивается) поток горячей воды.

  1. Ее функционирование возможно без подключения электроснабжения.
  2. Небольшая стоимость проектирования и установки.
  3. Надежность.
  1. Отсутствует автоматический режим работы.
  2. Небольшая эффективность, так как температура теплоносителя на входе может измениться в любой момент, что сразу же скажется на нагреве жилых помещений.

Для этого используют распределительные клапаны с электроприводом и циркулярным насосом. Электропривод подключается к датчику температуры и при ее изменении смещает задвижку клапана. Насос же необходим для обеспечения циркуляции теплоносителя в системе.

http://dearhouse.ru/sistemy-otopleniya/elevatornyj-teplovoj-uzel/

Узел распределительный для учета расхода тепловой энергии модульный квартирный УУТЭМ-К СОТИС-Unit

Узлы распределительные для учета расхода тепловой энергии модульные квартирные УУТЭМ-К применяются для организации индивидуального учета расхода тепловой энергии в квартирах и офисах в соответствии с ФЗ №261 от 23.11.2009 «Об энергосбережении и о повышении энергетической эффективности». Узлы учета УУТЭМ-К поставляются в сборе в коллекторных шкафах. Подающая и обратная линии узла устанавливаются на подвижных кронштейнах. В базовой комплект поставки входит ремонтная вставка, заменяемая после гидравлических испытаний системы отопления на квартирный теплосчетчик.

Основные функции узла учета УУТЭМ-К:

  • подключение отдельных приборов отопления в квартире (офисе) к центральному распределительному стояку системы отопления здания
  • распределение потока теплоносителя между приборами отопления;
  • гидравлическая балансировка квартирного теплового контура;
  • гидравлическая регулировка (настройка) радиаторных тепловых контуров;
  • индивидуальный учет расхода тепловой энергии в квартире (функция реализуется после установки в узел учета теплосчетчика).

Дополнительные (сервисные) функции узла учета УУТЭМ-К:

  • фильтрация теплоносителя;
  • отвод воздуха и слив теплоносителя из квартирного контура системы отопления;
  • централизованный съем и передача данных о расходе тепловой энергии в расчетный центр (функция реализуется после установки в узел учета теплосчетчика со специальным модулем передачи данных и его подключения к системе диспетчиризации) .

Преимущества использования узлов учета УУТЭМ-К

В основу построения узлов учета УУТЭМ-К заложен модульный принцип СОТИС-Unit™, обеспечивающий многообразие проектных решений. Данный принцип позволяет из определенного набора типовых модулей проектировать и создавать узлы индивидуального учета расхода тепловой энергии практически любой конфигурации, соответствующей как требованиям проектной документации, так и конструктивным особенностям здания.

  • Удобство монтажа.



Узлы учета УУТЭМ-К отличает удобство монтажа, благодаря специальной компоновке базовых модулей и отдельных элементов, а также за счет их частичной оснащенности разъемными соединениями, значительно сокращающими время подключения узла к системе отопления.

  • Легкость обслуживания.



Узлы учета УУТЭМ-К имеют высокую ремонтопригодность за счет специальной конструкции, позволяющей легко производить настройку, демонтаж, ремонт и замену его отдельных элементов без отключения потребителей, что существенно снижает эксплуатационные расходы.

  • Надежность.



Надежность и длительный эксплуатационный срок узлов учета УУТЭМ-К обусловлены однородностью и высоким качеством материалов составляющих элементов

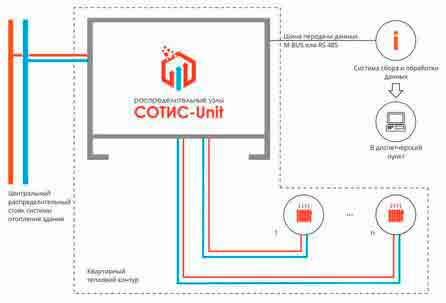

Принципиальная схема использования узла УУТЭМ-К в квартирном тепловом контуре системы отопления жилого дома:

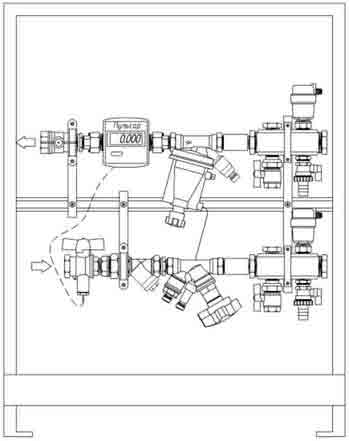

Конструктивно узел УУТЭМ-К представляет собой единый тепловой модуль, в составе которого вводная, распределительная и сервисная части, выполняющие определенный набор функций. Узел УУТЭМ-К в зависимости от модификации может применяться как при «периметральной», так и при «лучевой» схеме подключения приборов отопления в квартире (офисе) посредством горизонтальной разводки трубопроводов.

Узлы УУТЭМ-К выпускаются в накладных (ШКН) и встраиваемых (ШКВ) металлических коллекторных шкафах для напольного и навесного размещения в исполнениях с боковым и нижним подключением. Напольные шкафы оснащены регулируемыми по высоте ножками.

Типовые модели узлов УУТЭМ-К

с отсечными регулировочными клапанами

с отсечными шаровыми кранами



http://sotis.ru/catalog/modulnie-sistemi-sotis-unit/uzly-ucheta-rashoda-teplovoj-energii/uzel-uutem-k/
