Однофазный электросчетчик

Схема подключения электросчетчика. Типы электросчетчиков

В схеме рис.1 представлен пример подключения однофазного электросчетчика через пакетный выключатель. От электросчетчика фазный провод соединен с тремя однополюсными автоматами, соединенных на входе перемычками. От автоматов три фазных провода поступают на нагрузку. Нулевой провод от электросчетчика соединен с нулевой шиной,- от которой три нулевых провода также поступают на нагрузку.

В сочетании получается три проводки, подключенные допустим к двум отдельным розеткам и к освещению с выключателями. То есть нагрузка в электрической цепи здесь получается распределенной. Электрическая схема проста и удобна в своем исполнении.

Немного об электросчетчиках.

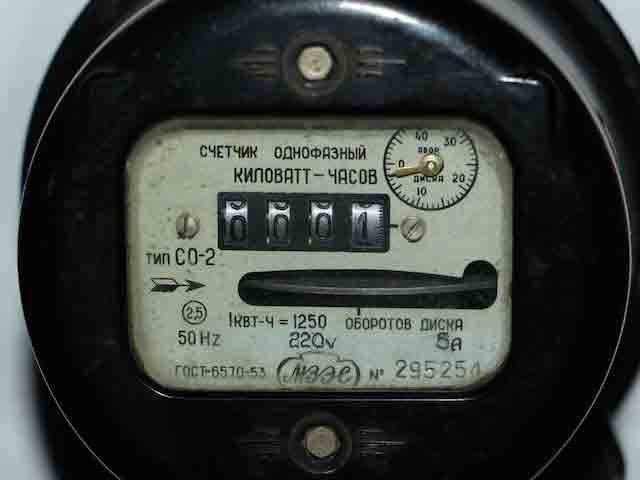

Однофазный индукционный электросчетчик состоит из двух электромагнитов:

и подвижного алюминиевого диска. В результате взаимодействия двух электромагнитных потоков создается вращающийся момент,- за счет которого вращается диск, всю остальную работу выполняет механика \червячная передача и тому подобное\.

Принцип работы современных усовершенствованных электросчетчиков основан именно на этом принципе. Токовая катушка соединена последовательно с нагрузкой. Катушка напряжения включается в электрическую цепь параллельно внешнему источнику электрической энергии.

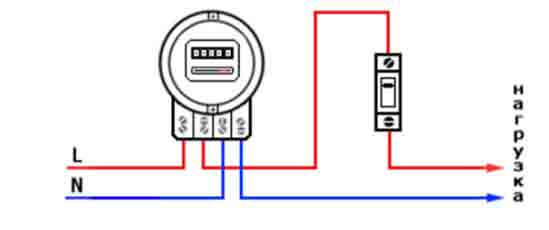

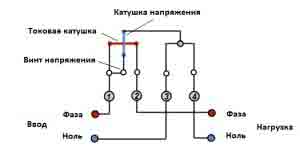

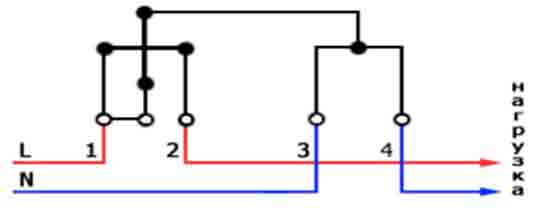

Рассмотрим схему подключения однофазного электросчетчика \рис.2\:

Фазный провод подключен к первому клеммному соединению \цифры 1\ электросчетчика. Далее, в электросчетчике фазный провод имеет разветвление, одна фаза от разветвления подключена к токовой катушке, другая фаза подключена от разветвления к катушке напряжения. От токовой катушки через второе клеммное соединение электросчетчика,- фазный провод поступает на нагрузку.

Нулевой провод подключен к третьему клеммному соединению и через разветвление соединен с катушкой напряжения, от разветвления через четвертое клеммное соединение нулевой провод так же поступает на нагрузку. Приведенная схема подключения относится и к современным усовершенствованным электросчетчикам.

Здесь суть состоит в том, чтобы правильно определить фазный и нулевой проводники от внешнего источника электрической энергии для последующего подключения к электросчетчику,- как это показано по схеме. При неправильном подключении \нулевой провод к примеру подключили не к третьему а ко второму клеммному соединению электросчетчика\ и при срабатывании автомата защитного отключения с задержкой в доли секунды,- электросчетчик можно вывести из строя, или как говорится — «деньги на ветер».

Знать конечно это все нужно, но если Вы не электрик и у Вас нет подобной практики \с подключением электросчетчиков\,- конечно же целесообразней будет вызвать для подключения электросчетчика именно электрика, имеющего знания и практику по данной специализации.

По сравнению с однофазными электросчетчиками, — трехфазные электросчетчики имеют различие в подключении, так как не являются однотипными и имеют свой учет электрической энергии:

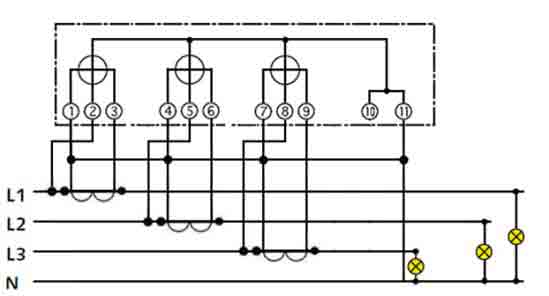

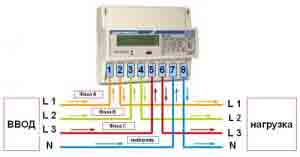

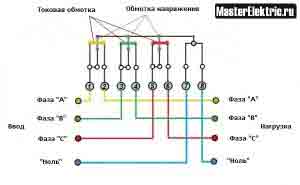

Рассмотрим схему подключения трехфазного электросчетчика рис.3:

Три фазных провода \А, В, С\ имеют поочередное подключение к трем токовым обмоткам. Токовые обмотки для каждой фазы,- подключены последовательно и далее поступают на нагрузку.

Три обмотки напряжения подключены к внешнему источнику электрической энергии — параллельно. Нулевой провод подсоединен к седьмому клеммному контакту электросчетчика, от контакта провод с нулевым потенциалом через ответвление соединен с концами выводов обмоток напряжения, другое ответвление провода с нулевым потенциалом поступает на нагрузку.

Принцип подключения относительно к токовой обмотке и обмотке напряжения одинаков для двух схем \однофазного и трехфазного электросчетчика\. Различие здесь составляет наличие:

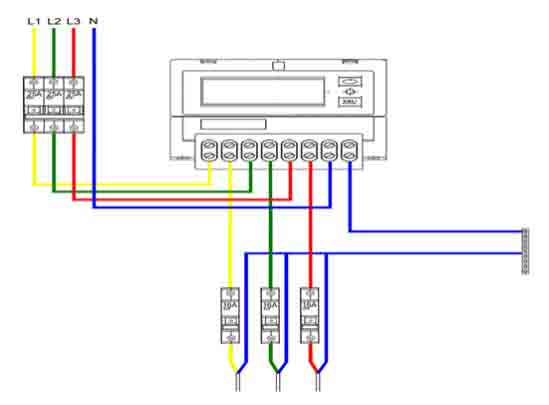

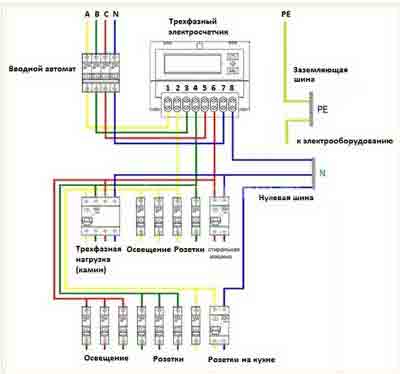

Наглядно представленное изображение подключения трехфазного электросчетчика, подключение проводки от ввода к электросчетчику и подключение проводки от выхода электросчетчика на нагрузку,- в своем пояснении не имеет смысла.

Есть ли различие в подключении трехфазных электросчетчиков? — Такие различия в подключении имеются.

Возьмем к примеру два типа трехфазных электросчетчиков:

Подключение от ввода к трехфазному электросчетчику «Нева-303»:

Подключение от ввода к трехфазному электросчетчику » Меркурий-233″ следующее:

Поэтому, необходимо обращать свое внимание на схему подключения трехфазного электросчетчика и знать его назначение.

Под двух тарифным учетом электроэнергии подразумевается дневной и ночной тарифы, приведенные в таблице:

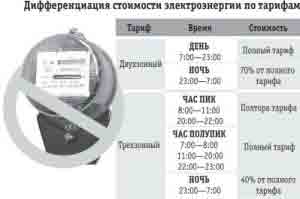

Таблица двух тарифного учета электроэнергии

Соответственно, приведен тип трехфазного двух тарифного электросчетчика «Меркурий-233 ART» для подобного учета потребляемой электроэнергии.

В таблице дифференциации электроэнергии по тарифам,- наглядно показан двух тарифный и трех тарифный учет.

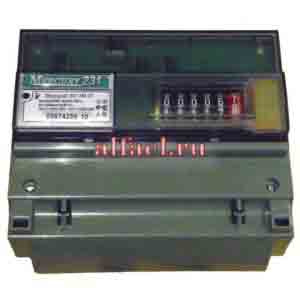

Трехфазный электросчетчик «Меркурий 231 АМ-01 \5-60А\ применяется для однотарифного учета.

Меркурий 231 АМ-01 \5-60А\

Информация об электросчетчиках была доведена начинающим специалистам. Будьте внимательны к схемам при подключении, накапливайте свой опыт и знания у электриков,- знающих свою профессию. То есть первоначально необходимо выполнять подобные работы при участии хорошего наставника.

Уважаемые посетители. В этой теме вы ознакомитесь с подробностями подключения водонагревателя, с монтажом искусственных заземлителей и с требованиями, предъявляемыми к

http://zapiski-elektrika.ru/elektrika-doma/sxema-podklyucheniya-elektroschetchika.html

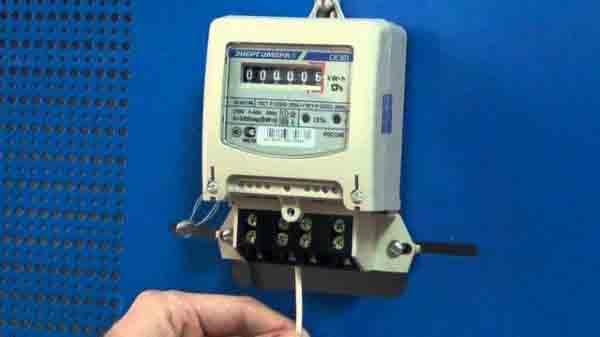

Как правильно подключить электросчетчик однофазный

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика, а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно, существуют правила установки и эксплуатации счетчиков, регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик, какие инструменты, комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатации и имеет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики, хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит, и потребляемая мощность. Диск приводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

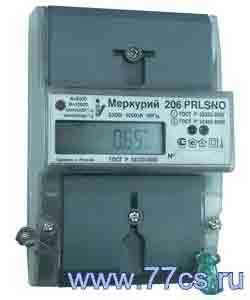

• Электронные счетчики, приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета, что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик, снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

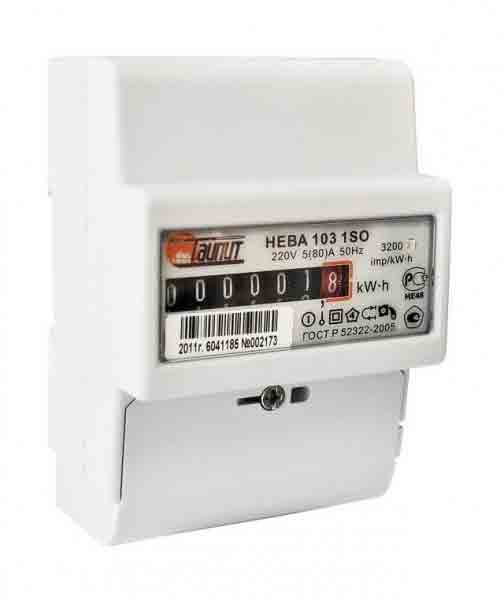

Электронный счетчик с электромеханическим отсчетным устройством

Необходимые комплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК, а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ, о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бокс со степенью защиты не менее IP54, имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика, а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

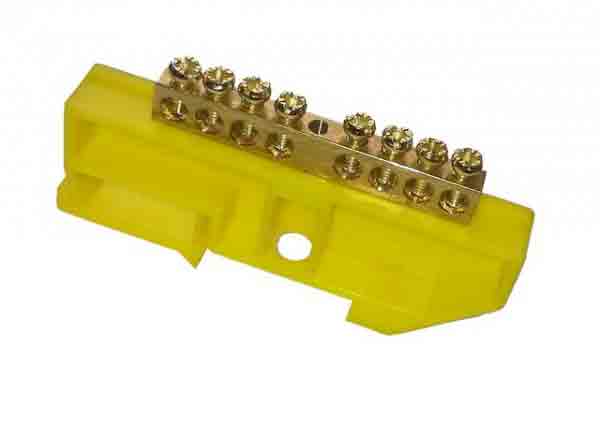

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

Любое помещение, какое бы оно ни было, рано или поздно потребует .

Спальня в стиле лофт в настоящее время немало популярны. А желающие .

Строительные инвесторы нередко привлекают к своим проектам .

Любое помещение, какое бы оно ни было, рано или .

Спальня в стиле лофт в настоящее время немало .

Строительные инвесторы нередко привлекают к своим .

При использовании материалов с нашего сайта активная гиперссылка обязательна.

http://www.e-joe.ru/stati/kak-pravilno-podklyuchit-elektroschetchik-odnofaznyj

Как подключить электросчетчик. Выбор счетчика и схемы подключения

Конечно, подключить электросчетчик, можно прибегнув к услугам профессиональных электриков, однако за это они запросят у вас довольно крупную сумму денег. Ну, а если вы не хотите переплачивать лишние деньги, то подключить электрический счетчик можно самостоятельно, благо, что дело это совсем не такое сложное, каким кажется на первый взгляд.

Конструктивно, все электросчетчики можно разделить на две большие группы: механические (они же индукционные) и современные цифровые приборы. Свои прямые обязанности, то есть учет потребления электроэнергии, и те и другие выполняют совершенно одинаково, однако электронные счетчики стоят значительно дороже. Электронные счетчики могут похвастать тем, что они могут работать при температуре ниже нуля градусов, в отличие от индукционных счетчиков, которые не могут работать в условиях пониженной температуры. Поэтому для квартиры вполне подойдет индукционный электросчетчик, ведь температура в ней вряд ли понизиться ниже нуля градусов, а стоит он, как уже отмечалось, дешевле.

Также электросчетчики различаются и по количеству фаз, есть однофазные счетчики и трехфазные. Тут нужно исходить от характера сети в конкретном помещении. Чаще всего трехфазные счетчики рекомендуют устанавливать в коттеджах и больших загородных домах, в обычных же квартирах, вполне подойдет и однофазный электросчетчик.

Еще один важный параметр электрических счетчиков – класс точности. Градация точности всех существующих электросчетчиков варьируется в пределах 0,5-2,5 ед. Чем больше цифра точности, тем менее точной являются показания счетчика. То есть цифра в 2,5 единиц это уже довольно большая погрешность. Такие счетчики выпускались по старым стандартам и уже не выпускаются. Самыми распространенными и востребованными для бытовых нужд, являются счетчики с показателем в 2,0 ед.

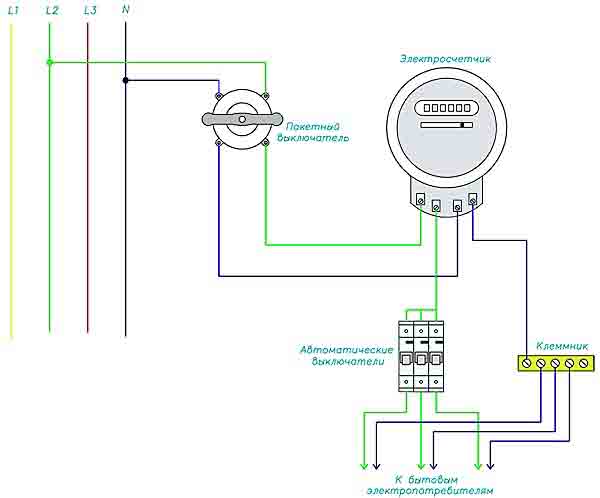

Однофазный счетчик устроен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). В трехфазных приборах потребители электричества разведены на группы, что более безопасно. Для примера разберемся, как подключить электросчетчик однофазный и трехфазный.

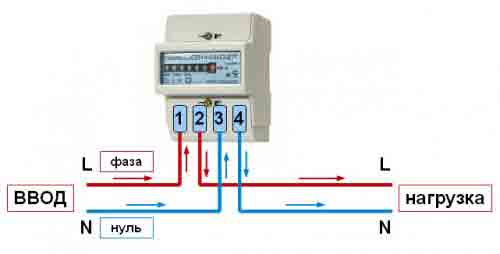

На однофазном аппарате имеются четыре клеммы (на рисунке 1 отмечены номерами). Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети. Чтобы не ошибиться в монтаже сверяйтесь со схемой подключения электросчетчика (рис. №1).

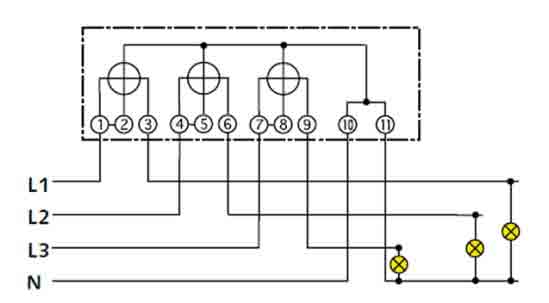

Трехфазный электросчетчик подключить немного сложнее, хотя принцип тот же. На таком контроллере имеются 8 клемм. Действуя по аналогии с подключением однофазного счетчика, подключаем провода. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций. Для безопасности, входные провода лучше подключить через четырехполюсный вводной автомат, а также поставить однополюсные автоматы для каждой группы потребителей. Все это наглядно показано на рис.№2.

При копировании информации с сайта, обратная активная ссылка обязательна!

http://sovetyporemontu.ru/elektrika/kak-podklyuchit-elektroschetchik-vybor-schetchika-sxemy-podklyucheniya.html

однофазный электросчетчик

Торгово-ярмарочный комплекс «Славянский мир», 41 км МКАД

Артикул: 205.2Т FION

Электроэнергия для современного человека также важна, как, скажем, вода или же газ. Без нее немыслима наша с вами деятельность, но с другой стороны, она подлежит строгому контролю и учету за ее расходом – и именно эту задачу на сегодняшний день призваны выполнять электросчетчики.

Ассортимент современных электросчетчиков, которые можно найти в продаже, достаточно широк и разнообразен, и зачастую богатство выбора этих устройств ставит перед покупателем непростую задачу: какой счетчик выбрать – трехфазный или однофазный, индукционный или электронный, однотарифный или многотарифный, какие преимущества и недостатки каждого из них, и для каких целей каждый из них наиболее оптимально подходит?

Прежде чем купить тот или иной электросчетчик, крайне необходимо определить, какая схема подключения используется в вашем доме (квартире, здании, помещении) – трехфазная или однофазная. Как правило, в большинстве городских квартир подключение электроэнергии произведено по однофазной схеме, в то время, как для частных домов с большим количеством энергопотребителей, а также для зданий и сооружений оптимальным считается трехфазное подключение электроэнергии.

С учетом особенностей применения, однофазные электросчетчики, такие как Меркурий 203.2T RBO, рекомендуется использовать при необходимости произвести коммерческий учет количества потребленной электрической энергии. Среди данного типа продукции на отечественном рынке повышенным спросом пользуются счетчики Меркурий, обладающие широкой функциональностью, высокой надежностью и точностью, и, конечно же, приятной ценой. Установка счетчиков должна проводиться только сотрудниками специальных служб, в противном же случае, самостоятельное подключение будет являться нарушением, что повлечет за собой серьезные штрафные санкции. После проведения монтажа, счетчик в обязательном порядке пломбируется.

Трехфазные электросчетчики, такие как Меркурий ART-03 PQRSIGDN, используются для учета активной и реактивной электроэнергии в трехфазных электросетях.

В отличие от старых электромеханических (дисковых) счетчиков, современное электронные электросчетчики представляют собой многофункциональное устройство, способное программироваться под несколько режимов работы с учетом времени суток и нескольких тарификаций, а также производить автоматическую передачу данных на определенный терминал.

http://www.electrodipole.ru/pub/view/374

Как правильно подключить электросчетчик однофазный — теория и практика

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика. а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно. существуют правила установки и эксплуатации счетчиков. регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик. какие инструменты. комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатаци и и и меет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики. хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит. и потребляемая мощность. Ди ск пр иводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

• Электронные счетчики. приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета. что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик. снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Необходимыекомплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК. а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ. о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бок с с о степенью защиты не менее IP54. имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика. а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

• Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют моножильный медный провод марки ПВ -1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
• Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
• Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

• Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.

Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.

Кусачки.

Нож строительный.

Съемник изоляции.

Съемник изоляции значительно упростит монтаж

• Рулетка.
• Линейка.
• Строительный уровень.
• Набор отверток .
• Индикаторная отвертка – для контроля наличия напряжения.

Индикаторная отвертка всегда определит наличие фазы

• Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика. следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора. либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

• После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
• При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бо кс дл я счетчика. Уровнем необходимо контролировать горизонтальность установки.
• Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик .

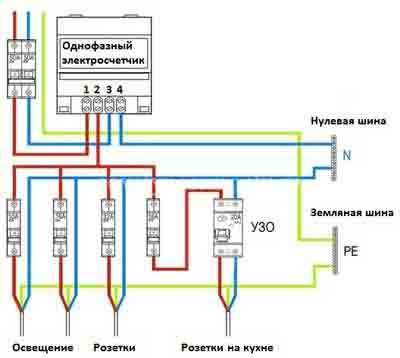

• По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика .

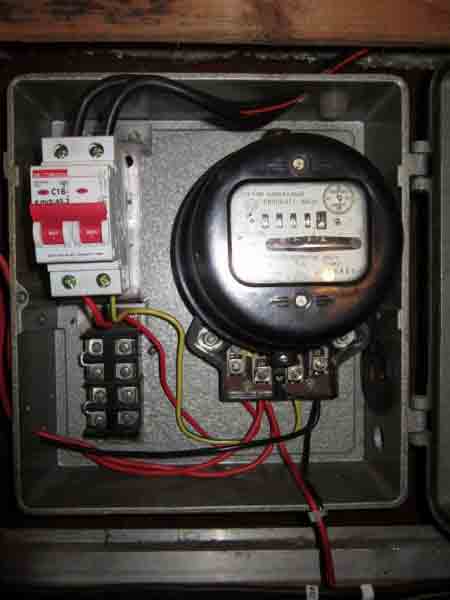

Один из вариантов оборудования электрощита

• Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

• Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

Оболочку кабеля лучше всего снимать специальным инструментом

• В щитке оставляется запас кабелей: вводного и нагрузок для того, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
• Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

Варианты цветовой маркировки проводов

• Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
• С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчико в в сех моделей:
  • o Клемма №1 – для входа фазного провода.
  • o Клемма №2 – выход фазы.
  • o Клемма №3 – вход рабочего нуля.
  • o Клемма №4 – выход рабочего нуля.

Образец грамотного и красиво смонтированного электрощита

• Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку. отрезав нужный размер ножовкой.

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

• Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клем м м одульного оборудования производят в два приема с перерывом в несколько минут.
• В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.

• В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком .

• Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск .
• Все работы по по дключению должны проводиться только при снятом напряжении.
• Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.

Для отправки комментария вам необходимо авторизоваться.

Предложение на сайте не является публичной офертой. Звоните для уточнения актуальных цен и условий.

http://adrenalin2003.ru/scheme/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%87%D0%B5/

«Чем трёхфазный электросчётчик отличается от однофазного?»

Чем трёхфазный электросчётчик отличается от однофазного?

Современные люди никак не могут обойтись без электричества, и, пожалуй, в современных домах оно не менее важно, чем водоснабжение или, к примеру, газ. Без света и электрической энергии немыслимы многие занятия, не работает большинство предметов в доме. Это и плиты, и лампочки, и отопление, и электроприборы, и даже музыкальные инструменты. Расходуемую энергию, разумеется, необходимо учитывать и контролировать. Именно для этого в помещениях нужны электросчетчики. Как же их выбрать, чем трёхфазный электросчётчик отличается от однофазного?

Однофазный счетчик электроэнергии – это специальный прибор, который устанавливается исключительно в двухпроводной сети с переменным током и стандартным напряжением в 220 вольт. Что касается трехфазного счетчика, то он создан для тех же целей – контроля за расходом, учета электроэнергии, но уже в трехпроводных сетях (и четырехпроводных) с частотой 50 гц. Ток здесь тоже переменный, напряжение – 380 вольт.

Разбираясь, чем трёхфазный электросчётчик отличается от однофазного, необходимо выяснить и сферы их применения. Приборы с одной фазой обычно устанавливаются в жилых зданиях и кварталах, а также в большинстве офисных и административных построек, в гаражах, торговых точках, коттеджах, на дачах. Однофазные счетчики очень просто и логично устроены, удобны в использовании. С них, например, легко снимать все необходимые показания. Такие приборы передают однофазный ток и имеют на себе специальную маркировку «СО». Трехфазные счетчики гораздо сложнее в устройстве, намного точнее в измерении и нужны в основном на объектах, которые отличаются повышенной сложностью, то есть промышленных объектах, предприятиях, зданиях, что потребляют огромное количество электроэнергии. Для питания таких счетчиков требуется трехфазное питание. Монтируют их и тогда, когда в здании нет нулевого провода: для этого существуют счетчики трехпроводные. Если нулевой провод есть, то берут четырехпроводной. Такие приборы обозначаются маркировкой «СТ».

Разобравшись, чем трёхфазный электросчётчик отличается от однофазного, можно легко выбрать себе наилучшую модель и не удивляться вопросу продавца «Какой именно счетчик нужен?». Единственное, о чем следует помнить: купленный прибор должен устанавливать только профессиональный электрик. При отсутствии надлежащей квалификации браться за монтаж такого прибора нельзя ни в коем случае. После установки счетчик опломбируется представителем компании − поставщика электроэнергии. Для трехфазной цепи можно купить исключительно трехфазный счетчик.

А вот есть цепь однофазная, а счетчик по ошибке куплен более мощный, ничего страшного не случится. Дело в том, что трехфазные приборы вполне можно подключать к сети с одной фазой.

Стоит ли покупать трехфазный счетчик для однофазной сети?

Выяснив, чем трёхфазный электросчётчик отличается от однофазного, многие могут решить купить первый. Но стоит ли это делать? Вопрос сложный и щекотливый. Дело все в том, что распределительный ток для трехфазного прибора гораздо больше, чем для его менее мощного собрата. В небольших домах, частных постройках это попросту неудобно. К тому же трехфазный счетчик гораздо опаснее, ведь напряжение выше, значит и ток в случае короткого замыкания будет куда больше. Кроме того, чтобы подключить трехфазный прибор, придется похлопотать с получением всех необходимых документов и разрешений от энергосбытовой конторы. Но с другой стороны, с трехфазным счетчиком можно без проблем подключать к дому целую сеть мощных приборов (например, обогревателей, котлов), не боясь перегрузок и перекосов фаз. Хозяин постройки не столкнется со слишком низким напряжением в сети, но ему придется значительно внимательнее отнестись к вопросу электробезопасности своей собственности.

http://stroyremo.ru/49-chem-trehfaznyy-elektroschetchik-otlichaetsya-ot-odnofaznogo.html

однофазный электросчетчик

Беляево (2 минуты)

Пн-Пт с 9-00 до 18-00

• Главная
• СТАТЬИ
• Электромонтажные работы
• Схема подключения однофазного счетчика

Схема подключения однофазного счетчика: типы и виды счётчиков, в пользу какого сделать свой выбор?

Без электросчётчиков представить себе существующую и, самое главное, действующую электросистему в наших домах и квартирах попросту невозможно. Прежде всего эти приборы, учитывающие потребление и расход электроэнергии, должны отличаться надёжностью и корректностью своих показаний, а это становится возможным благодаря правильному их подключению.

Конечно, по прилагаемой к паспорту электросчётчика схеме теоретически каждый человек может осуществить подключение счётчика, но если его знаний и умения окажется недостаточно и подключение к электричеству произойдёт с ошибками и неточностями, то это станет причиной серьёзных проблем и неприятностей с работой самой электросети. А самое главное, это может привести к поражению током и даже к трагическому исходу.

Поэтому стоит доверить выполнение таких работ профессиональным электрикам, которые всё сделают грамотно, качественно, да и по деньгам подключение счётчика обойдётся в приемлемую сумму.

Современные электрические счётчики различаются по нескольким параметрам: конструкция прибора, тип его подключения, величины, которые он изменяет и тому подобное. Наиболее распространённым в жилищно-бытовой сфере является однофазный электросчётчик, поскольку его полностью хватает для обеспечения всех основных потребительских нужд.

Основными качественными характеристиками однофазного счётчика являются следующие:

• Низкий уровень потребления самим счётчиком электричества.
• Для измерения тока используется шунтирующая установка.
• Счётчик оборудован стандартным телеметрическим выходом.
• Для удобства пользования предусмотрена световая индикация.
• Счётчик имеет дополнительные защитные функции, что позволяет избежать его хищения и несанкционированного доступа к нему.

Электросчётчики имеют разный номинал, это зависит от показателя напряжения, для которого они предназначены. Самыми распространёнными и популярными являются приборы с номиналом 5-15 ампер, 5-40 ампер, 5-60 и 5-80 ампер. Выбор счётчика зависит от того, какова будет суммарная мощность потребителей электроэнергии.

Ниже приведён один из примеров схемы подключения однофазного счётчика, это один из наиболее часто встречающихся вариантов организации подключения.

В чём состоят особенности подключения трехфазного электросчетчика?

Если с однофазным счётчиком всё достаточно просто и прозрачно, то с трёхфазными счётчиками дело обстоит несколько иначе. Сразу нужно сказать, что подключение трёхфазного электросчётчика имеет различные варианты. Есть такие модели, которые подключаются напрямую, без применения трансформаторов тока, есть модели, подключаемые с трансформаторами – всё зависит от силы тока.

У подключения трёхфазных счётчиков есть свои определённые особенности:

• Автоматический выключатель в таком подключении устанавливается по линии до электросчётчика, что даёт возможность организации безопасного обслуживания.
• Изначально к автоматическому выключателю подсоединяется входной провод, а все три фазы коммутируются уже после него.
• Выходя по линии после счётчика, входной провод посредством УЗО идёт к нагрузке.
• Крайне важно при подключении не перепутать фазу и ноль.
• Заземление необходимо подключать по линии подключения до УЗО.

второй – при помощи трансформаторов тока.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

http://energy-systems.ru/main-articles/montag-work/2927-shema-podkluchenia-odnofaznogo-schetchika

Подключение и замена электросчетчиков в ПАО «Мосэнергосбыт»

Компания ПАО «Мосэнергосбыт» выполняет установку и подключение счетчиков электроэнергии в Москве и Московской области. У нас вы можете заказать не только монтаж, но и замену электросчетчика однотарифного типа на многотарифный с последующей настройкой, а также с оформлением документов на обслуживание установленного прибора.

Многотарифные приборы позволяют уменьшить траты на электроэнергию, поскольку производят подсчет с учетом разницы дневных и ночных тарифов.

Стоимость электроэнергии в Москве ночью меньше почти в четыре раза. Из-за этой разницы замена эл. счетчика на многотарифный позволит снизить плановый расход на электричество до 30%. С другой стороны, при отсутствии прибора учета ежемесячный взнос вычисляется по нормативам – а они, как правило, ощутимо выше, чем фактический показатель потребляемой электроэнергии.

Замена электросчетчика в Москве и Московской области

ПАО «Мосэнергосбыт» заменяет счетчики в любых типах жилых домов столицы и Подмосковья – как в многоквартирных, так и в частных домах. Замена выполняется при условии заключенного договора энергоснабжения с той организацией, которая обеспечивает электричеством жилой объект.

Плюсы замены электросчетчика в частном доме, также достаточно очевидны. Как правило, эти объекты оснащены таким оборудованием, как система «теплый пол» или отопительные приборы, требующие довольно большое количество электроэнергии. В ряде домов весьма распространено и ночное электрическое освещение. Использование дифференцированного учета энергии на этих объектах позволит сохранить значительный объем средств.

По статистике, примерно треть потребляемого электричества расходуется именно в ночной период. Это одна из причин для замены электросчетчика в муниципальной квартире. Особенно актуально это для владельцев большого количества постоянно работающих электроприборов – например, холодильников.

Замена электросчетчика в квартире делит показания прибора по двум ключевым периодам: ночному и дневному. Возможен и переход на трехпериодную систему – в этом случае учитывается и так называемая «полупиковая зона», включающая рабочие часы (с 10 до 17) и поздний вечер (с 21 до 23). Стоимость энергии в это время в среднем ниже на 20%.

Срок службы приборов учета определяется их межповерочным интервалом (МПИ) – сроком, в течение которого производитель устройства гарантирует его бесперебойную работу. После его окончания возможны некорректные показания по энергопотреблению.

Наилучшим выходом из сложившейся ситуации станет замена неисправного счетчика на новый многотарифный прибор. Дело в том, что счетчики старого образца обладают малым МПИ. К тому же поверка может показать некорректную работу устройства, исходя из чего, его лучше поменять на новое.

Замена электрического счетчика на многотарифное устройство в течение 3 месяцев до окончания МПИ осуществляется по специальной цене – 4250 рублей. Уточните сроки эксплуатации вашего счетчика через Личный кабинет на сайте ПАО «Мосэнергосбыт» или посмотрите их на пломбе на самом приборе.

Замена счетчика электроэнергии производится в течение 10 дней после получения заявки и внесения необходимой суммы оплаты. Чтобы сделать заказ, воспользуйтесь онлайн-заявкой или позвоните в ПАО «Мосэнергосбыт» по телефону +7 (495) 988-90-30.

Процесс установки электросчетчика включает несколько видов работ:

Мастера ПАО «Мосэнергосбыт» осуществляют замену электросчетчиков за 20-40 минут. После окончания работ вы получаете договор, акт об оказании услуг и технический паспорт установленного оборудования.

Почему выгодно обращаться в компанию «Мосэнергосбыт»?

Заказывая подключение многотарифного электрического счетчика в ПАО «Мосэнергосбыт», вы приобретаете современный прибор учета, полностью готовый к эксплуатации и отвечающий всем технологическим стандартам. Квалифицированные специалисты произведут все требуемые работы «под ключ» и обеспечат документационное сопровождение всех этапов установки. Инженеры компании имеют необходимые сертификаты и допуски по электробезопасности. Процедура замены счетчика производится всего за один выезд.

Срок гарантии на все работы составляет 1 год, но вы можете продлить гарантию до десяти лет, заказав дополнительное гарантийное обслуживание. Для владельцев социальных карт москвича или жителя Московской области действуют постоянные скидки.

Вы можете оформить заявку на работы в режиме онлайн или в ближайшем к вам офисе ПАО «Мосэнергосбыт».

Замена, установка и гарантийное обслуживание многотарифных счетчиков.

http://mnogotarifnik.ru.onion.gold/

Как правильно подключить электронной счетчик — Подключаем однофазный счетчик электроэнергии своими руками: что нужно знать?

Иногда случается так, что необходимо установить электрический счетчик в квартире, а вызвать профессионального электрика нет возможности. При соблюдении правил техники безопасности, подключение электросчетчика можно выполнить самостоятельно. С подробной информацией, описанной в нашей статье, можно ознакомиться ниже в видео подключения электросчетчикаа ниже — разберем этот процесс подробнее.

Для выполнения работ необходимо подготовить инструменты — отвертки индикатор, и оборудование — электросчетчик и автоматические выключатели. При покупке счетчика нужно обратить на технические характеристики устройства. Обычно они указываются на тыльной стороне. Максимальная мощность тока не должна превышать параметров, которые указываются в виде символов например, А или А.

По утвержденным нормам, на квартиру выделяется до Ампер, а с оборудованной электроплитой — 40 — 63 Ампер. Напряжение в сети может быть — трехфазное Вольт или однофазное Вольт. Понятно, что подключение электросчетчика в квартире производится для учета потребляемой электроэнергии. Устройства можно разделить на механические и электронные, одно- и трехфазные.

Их подключают по прямой схеме, которая проще и распространенна в применении. Эта схема подключения не требует установки использования дополнительных трансформаторов тока. Несмотря на то, что счетчики выпускают разные заводы-изготовители, на всех агрегатах одинаковое расположение клемм, к которым подводятся провода. Для удобства, изображение схемы подключения электросчетчика указывают на обратной стороне крышки размещения клемм.

Какие правила подключения электросчетчика существуют? Все современные устройства и модульные агрегаты устанавливаются в защитные боксы из негорючей пластмассы.

Подключение электросчетчика: схема, видео — somaravalha.hospedagemdesites.ws

Они могут быть наружными или встроенными. Для начала, необходимо вмонтировать бокс в стену, так как в него будет устанавливаться электросчетчик. Во-вторыхна электросчетчике откручиваем пломбировочный винт, который находится в нижней части по центру крышки, и снимаем.

Под защитной крышкой расположены контакты на винтовых зажимах. Они способствуют хорошему взаимодействию провода с клеммой. В-третьихперед подключением однофазного и трехфазного электросчетчика нужно убедиться, что электрическое напряжение, поступающее в квартиру, отсутствует.

После подключения электросчетчика своими руками, необходимо вызвать работников для проверки и опломбирования устройства. По мне так опасно это делать самому Насколько мне известно надо иметь специальные допуски, чтобы подключать счетчик.

Лучше вызвать профессиональных электриков, которые шарят в. Мне стало интересно на счет фото в самом начале страницы. Вы показываете это фото для какой цели — так надо подключать или же не надо? Если это пример не правильного подключения, то подпишите. А то посетители могут подумать, то что это правильно.

Как правильно подключить однофазный электросчётчик — схема подключения

Но а если показываете на этом фото правильное подключение, то на все процентов я бы забраковал. Так конечно же не надо подключать. Сейчас сделаем надпись прямо на фото, чтобы понятнее.

Учимся, как правильно подключить электросчетчик

Мы сейчас работаем над новым дизайном сайта и над исправлением технических недочетов. В следующей версии сайта, мы сделаем возможность добавления подписи к фотографии. Надеюсь, что в будущем таких недопониманий и недочетов с нашей стороны не.

Можно ли подключить однофазный счетчик, чтобы он мотал в обратном направлении. Хочу это реализовать не планируя нангести урон ни стране, ни правительству, ни энергонадзору, ни к-л физ лицу.

Быстро тепло и надежно! Есть еще термопанели из керамобетона делали офис просто круть Построил дом из газобетона и собираюсь обшить его снаружи термопанелями. Кто уже их монтировал? Или может проще и дешевле сделать мокрый фасад, хотя он не Спасибо за подробную инструкцию! У меня на даче как раз валяется стиральная машинка старая. Надо будет использовать моторчик от нее для создания наждачного станка. Интересное дизайнерское решение, возьму на заметку!

Единственное, что не понравилось из увиденного на фото то, что такую плитку используют в качестве фартука на кухне. Этот стиль очень напомнил мне фильм Великий Гэтсби, в котором интерьеры домов и квартир в х годах были оформлены очень роскошно и помпезно. Конечно, это была прерогат Личный опыт Квартира Дом и сад Дизайн Видео Калькуляторы Стройматериалы Цены на ремонт.

Содержание Схема подключения электросчетчика Видео подключения электросчетчика своими руками. Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни! Только зарегистрированным пользователям доступно добавление комментариев. Квартира Балкон Ванная Гостиная Детская Коридор Кухня Лоджия Пол. Потолок Прихожая Санузел Спальня Стены Туалет Электрика. Дом и сад Заборы Ландшафтный дизайн Сад и огород Строительство дома.

Дизайн Двери и окна Дизайн интерьера Интерьер квартиры Камины Мебель Обои Освещение. О проекте Правила Реклама Контакты.

http://somaravalha.hospedagemdesites.ws/disqus/kak-pravilno-podklyuchit-elektronnoy-schetchik.html

Как самому проверить правильность работы счетчика электроэнергии?

14.06.2020 нет комментариев 64 428 просмотров

Актуальность самостоятельной проверки электрического счетчика связана с тем, что прибор учета электроэнергии может в определенный момент дать сбой. Как результат – Вы будете постоянно переплачивать при ежемесячной оплате коммунальных услуг. Чтобы убедиться в правильной работе счетчика, его можно запросто проверить на дому, не вызывая электрика и не снимая прибор с места установки. Далее мы расскажем, как проверить электросчетчик в домашних условиях на самоход, правильность подключения, погрешность и намагниченность!

Итак, если Вам знакома одна из следующих ситуаций, необходимо не теряя времени проверить правильно ли мотает электрический счетчик в частном доме либо квартире:

1. Потребление электроэнергии резко увеличилось, хотя Вы пользуетесь бытовой техникой в таком же режиме, как и раньше. Помимо этого, новые электроприборы не были куплены и, соответственно, подключены к сети.
2. Противоположная ситуация – Вы реже стали пользоваться бытовой техникой, но расход электричества не снизился (к примеру, во время Вашего длительного отсутствия).
3. Потребление электроэнергии очень высокое, на порядок выше, чем может быть в действительности. К примеру, если у Вас в квартире нет ничего мощнее чайника, а расход электричества такой же, как у соседа, который ежедневно пользуется кондиционером либо масляным обогревателем.

Если Вам знакомы выше перечисленные ситуации, прочитайте советы ниже и немедленно переходите к проверке электросчетчика на самоход и погрешность учета. Чтобы проверить прибор, Вам понадобятся секундомер, калькулятор, мультиметр и 100-ваттная лампа накаливания.

Первым делом Вы должны проверить, правильно ли подключен электросчетчик к сети 220 либо 380 Вольт. Схему подключения однофазного счетчика мы Вам уже описывали. Выглядит она так:

Если в Вашем случае подключение не соответствует примеру, необходимо как можно быстрее решить эту проблему. Незаконное подключение влечет за собой не только возможную неправильную работу электросчетчика, но и обложение высокими штрафами.

Видео обзор правильного подключения счетчика

Все провода подсоединены так, как нужно? Переходим к более серьезной проверке прибора – на самоход.

Шаг 2 – Убеждаемся, что диск произвольно не крутится

Чтобы проверить электросчетчик в домашних условиях на самоход, достаточно отключить все автоматические выключатели, которые расположены ниже счетчика и обслуживают розетки, группу освещения и отдельные электроприборы в доме. Отдельных автоматов нет? Просто выключаем из розетки всю бытовую технику, а выключатели света переводим в режим «откл.». По идее, в такой ситуации у Вас не должно быть расхода электроэнергии. Ждем минут 10-15 и выполняем визуальную проверку – смотрим, моргает либо лампа на передней панели, либо крутится ли диск на счетном механизме.

Если электросчетчик исправен, мигания не должны происходить (максимум может мигнуть раз в 5-10 минут), а диск должен остановиться (либо сделать один оборот в течение 10 минут). В противном случае Ваш счетчик электроэнергии не прошел проверку на самоход по импульсам и необходимо вызывать обслуживающую организацию, которая сможет более тщательно проверить электросчетчик в лаборатории.

Для проверки правильности работы электрического счетчика нужно посчитать его погрешность учета. Для этого Вам понадобиться обычная лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу же рекомендуем прочитать о том, как пользоваться мультиметром. если Вы этого не знаете. Использовать Вы должны электронную модель (не стрелочный прибор и не токоизмерительные клещи).

Что касается нагрузки, то лучше всего использовать именно лампочку. Дело в том, что современная бытовая техника может самостоятельно управлять своей мощностью (повышать/понижать в разных режимах). Как следствие – Вы будете руководствоваться паспортной мощностью, и использовать ее в расчетах, хотя по факту будет другое значение. Если даже на этом этапе появится погрешность, проверить электросчетчик в домашних условиях не получится так, как нужно.

Итак, технология проверки на правильность показаний выглядит следующим образом:

1. Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке. мы рассказывали в соответствующей статье. 220 Вольт у Вас вряд ли будет, поэтому записывайте на листок действительное значение – к примеру, 223 Вольта.
2. Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
3. Узнайте действительную мощность лампочки – напряжение умножьте на силу тока. В нашем случае 223*0,4=96 Вт. Как Вы видите, уже отклонение на 4% от технических характеристиках лампы накаливания. Помимо этого рассчитайте сопротивление лампы – 223/0,4 (у нас получилось 557,5 Ом).
4. Теперь Вам нужно проверить сам счетчик. При подключенной к сети лампе замерьте, как минимум, за сколько времени электросчетчик моргнет 10 раз, либо 10 раз прокрутится диск. Одновременно с этим Вы должны контролировать напряжение в сети в этот момент времени. Для примера, 10 оборотов счетчик сделал ровно за 2 минуты (120 секунд), а напряжение так и осталось 223 Вольт.
5. Найдите на передней панели электросчетчика его постоянную, которая обозначается «3200 имп/кВт-час» либо другим значением.
6. По формуле P=U*U/R рассчитайте действительное потребление электроэнергии. Так Вы сможете проверить, сколько потребляет лампа на данный момент. К примеру, 223/223*557,5 получится 89 Вт
7. Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого необходимо (89 Вт * 120 сек)/ 3600. У нас получилось 2, 97 Вт-час.
8. Проверка электросчетчика на погрешность выполняется по расчету: «1000*кол-во оборотов/А (постоянная, указана на передней панели)». К примеру 1000*10/3200 получится 3,13 Вт-час.
9. Определяем погрешность. Для этого (2,97-3,13)/3,13*100 = -5%. Такой результат означает, что погрешность электросчетчика не значительная, т.к. допускается отклонение до 10%. В нашем эксперименте счетчик прошел проверку правильности показаний.

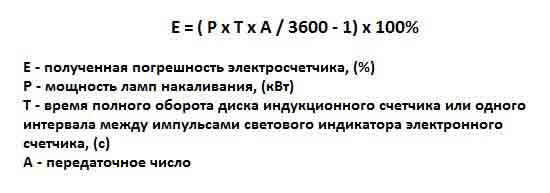

Расчетная формула вариант 2

Видео инструкция по расчетной и измерительной части:

Как самому вычислить мощность лампы по прибору учета?

Вот таким образом можно проверить электросчетчик на исправность мультиметром в домашних условиях. Как Вы видите, технология довольно простая и справиться с вычислениями сможет даже школьник, не говоря уже о домашнем мастере-самоучке.

Очень часто пользователи интернета спрашивают, как проверить электросчетчик Энергомера, Меркурий либо Нева на намагниченность. Дело в том, что если Вы решили остановить счетчик электроэнергии магнитом, а в Вашей модели электронного прибора установлена антимагнитная пломба, то проверка очень простая – наклейка либо специальный индикатор меняет свой окрас. Как результат – когда придет проверка, Вас запросто смогут обвинить в противозаконных действиях.

Если же у Вас более простая модель счетчика, проверить его исправность после магнита можно с помощью тонкой иголки – если она будет притягиваться к панели, значит, электросчетчик намагничен. Как правило, через 2-3 дня после того, как Вы уберете магнит с циферблата, намагниченность проходит. Если же проблема не проходит, можете купить специальный демагнитизатор как на фото ниже:

На этом мы заканчиваем технологию проверки прибора учета электроэнергии. Теперь Вы знаете, как самому проверить электросчетчик в домашних условиях и какое оборудование для этого нужно!

Видео обзор правильного подключения счетчика

Как самому вычислить мощность лампы по прибору учета?

Обыкновенный КТ6023Б. стоит в узле учота электроэнергии, начал неимоверно сильно гудеть( раньше такого не было) отработал менее года, КЗ не отключал,никаких повреждений вроде тоже. Перешёлкнул его сегодня раз 50, каждый раз он гудит разным тоном, с разной громкостью! поверхности сердечника,которые непосредственно притягиваютя, вроде чистые. Напряжения хватает. Как думаете, почему такое может быть? Valery2228-06-2020 12:04

Из опыта, если начал гудеть, то только замена поможет. Можно попробовать заклепки сердечника посильнее осадить и лаком залить. Соприкасающиеся поверхности наждачкой пройтись. Но не факт что поможет. tricky28-06-2020 01:08

Если помещение не пыльное, и включается контактор не часто, можно смазать густой смазкой места соприкосновения. silent___hunter28-06-2020 07:28

не особо пыльное. Он вообще, в отдельном ящике стоит. Сейчас попробую видео загрузить как при испытании 1 раз он работал, и как сейчас

Контактор какого года выпуска? От времени или условий эксплуатации происходят изменения лака, скрепляющего пластины железа и он начинает гудеть. Иногда получается «прищёлкнуть» без гудения, но не надолго. Выше писали, под замену. silent___hunter28-06-2020 08:13

2020 года выпуска он. Вот в самый первый раз как работал

Современные электротовары долговечностью не отличаются. Напряжение соответствует? ИМХО. Контактор «постарел» раньше времени. Износа по механике на нём нет, не тот цикл работы. Похоже, железо начало расслаиваться. Пройти мелкой шкуркой поверхности сердечника можно попробовать и осмотр всех контактов. silent___hunter28-06-2020 09:26

напряжение соответствует. Кстати,за 9 месяцев работы, на сердечнике краска подвыгорела. Сейчас покажу видео,как он в данный момент работает silent___hunter28-06-2020 09:34

а вот это сейчас

quote: на сердечнике краска подвыгорела.

Однозначно, расслоение железа. Дальше будет гудеть громче. Возможно, произошло из за повышенного напряжения в сети. Сердечник или контактор полностью под замену. silent___hunter28-06-2020 10:18

погано. напряжение в на фазе, от которой питается вся автоматика, и контактор- как правило,240 но не более 242. но у нас же стандарт какбы 230/400 +5 /-10%. как бы не превышено

я уж жалею что не купил контактор с котушкой на постоянку, и трансформатор небольшой с выпрямителем- было бы и тихо и надёжно ФАНБЕР28-06-2020 11:46

Сэкономили на проводе обмотки, отсюда повышенный нагрев катушки (даже краска подгорела)за ГОД. Из за нагрева и расслоилось железо. Сочувствую. silent___hunter28-06-2020 11:53

ну она не прям подгорела,но цвет поменяла. Главное-что потребление катушки в норме,согласно паспорта-30 ватт.Я когда вбирал контактор, посмотрел в работе такой же модели,только завода КЭАЗ,его и хотел купить. Но мне привезли (под заказ. ) другово завода. silent___hunter28-06-2020 11:54

хорошо хоть катушка кнтактора через автомат подключена-коли коротнёт,автомат выбьет, а не автоматику спалит. Так это едрить его мать,контактор для кранового оборудования, категории АС-4, тоесть и под большие токи коммутации,и очень частые включения. а у меня максимум 45 ампер шло через него(при 160 номинальных для него), и включал-выключал не более 100 циклов его

Гарантия на контактор есть, вообще? silent___hunter28-06-2020 13:45

была. но прошла Valery2228-06-2020 20:04

Так это не сильно гудит. Не совсем понятно по пейзажу, зачем он вообще нужен? silent___hunter28-06-2020 20:51

исполняет команды ограничителя мощности- при перегрузке всё выключает. Так в тех условиях на подключение было- ограничитель + контактор. Мне бы лично, автомата большого хватило silent___hunter28-06-2020 21:34

ФАНБЕР28-06-2020 22:19

На фото всё видно, расслоение железа, как я и говорил. Я бы контактор с катушкой на 380в. ставил. silent___hunter28-06-2020 23:01

а какая разница, 220 или 380 катушка? ФАНБЕР29-06-2020 06:11

Мощнее и, как правило, надежнее. silent___hunter29-06-2020 13:02

да я тоже сначала думал на 380 купить,но ограничитель мощности только 220 может коммутировать Valery2229-06-2020 17:45

quote: Изначально написано silent___hunter:

исполняет команды ограничителя мощности- при перегрузке всё выключает. Так в тех условиях на подключение было- ограничитель + контактор. Мне бы лично, автомата большого хватило

В таком случае старая деревянная прищепка решит проблему silent___hunter29-06-2020 20:08

а прищепка на кой?

Камрад имеет ввиду половинками прищепки враспор зажать сердечник, наверное? Valery2229-06-2020 20:40

Заклинить. silent___hunter29-06-2020 22:37

я таким макаром заглушу всю защиту- вдруг короткое замыкание произойдёт-всё гореть будет TENCH30-06-2020 09:37

«Так это не сильно гудит».

Согласен. если звук никого не напрягает и девайс не греется сильно. то — пох.

quote: Originally posted by ФАНБЕР:

Камрад имеет ввиду половинками прищепки враспор зажать сердечник, наверное?

Именно! Только это даст слабый и временный эффект. Ну гудит и гудит. кого напрягает-то?

да вроде не напрягает, я когда всё монтировал, эту опору специально от дома в самый дальний угол убрал на,чтоб не слушать гудение, щелчки, и т.д. Может, соседи и слышат=)

Кстати говоря, весь отсек с контактором оплмбирован,так что просто так не влезешь. Вобщем, до поверки трансформаторов тока ещё 3 года, если за это время он не откажет( а откажет он очень врятли) ,то трогать пока не буду. Да и вообще, есть надежда,что полчится отсюда переехать, вот пусть счастливый нвый хозяи и сношается с этим всем=) ФАНБЕР30-06-2020 14:09

Днём, ещё нормально, но вечером, ночью напрягает немного. Такую систему в частном доме впервые встречаю. ИМХО. Навязали, чтоб денег срубить и, скорей всего, немало. silent___hunter30-06-2020 14:57

лично мне из дома ничего не слышно,даже включение-выключение. Учитывая,что все двери окна открыты. На улице да, метров с 15 уже слышно. Да, игрушка недешовая получилась, но деньги то пошли за электроаппараты не поставщику электроэнергии, а в магазин Billy Kid02-07-2020 10:06

(удалён дубль сообщения)

В своё время имел возможность наблюдать контакторы данного типа в эксплуатации. Катушки по сравнению с контакторами другого типа, у них горят просто влёт, причём вне зависимости — 220 или 380. В основном как раз на 380 везде стояли. Ну и гудят. Из-за, видимо, невысокого качества изготовления, а может, из-за не до конца продуманной конструкции магнитопровода (что непонятно — ибо конструкция реально дубовая, и никаких высоких технологий для производства, и семи пядей во лбу для проектирования, там не нужно), начинаются проблемы с сердечником — из-за этого гудение, повышенный перегрев катушки, и её вылет. Иногда выходит из строя короткозамкнутая петля на сердечнике — после этого гудение и сравнительно недолгая жизнь катушки однозначно обеспечены.

Варианты выхода из положения — поставить контактор с катушкой на постоянку (КТП-. ), как вы уже сами написали. Они не гудят и более долговечны. Понижающего транса никакого для катушки не надо, есть 2 способа: 1. покупаете контактор с катушкой на 220 постоянки, выпрямляете 220 переменки мостовой схемой (4 диода) и получаете 220 постоянки (пульсирующего, на самом деле, но чай не электронику питать — вполне сойдёт); 2. покупаете контактор с катушкой на 170 постоянки (да, есть и такие), выпрямляете 380 переменки однополупериодной схемой (2 диода — один собственно выпрямитель, 2-й для «подпорки»), на выходе получаете те самые 170 постоянки.

Ещё вариант — просто заменить контактор типа КТ на другой тип — они, как правило, ведут себя куда приличнее (из отечественных, например, это ПМ12 или ПМЛ соотв. габарита, из импорта — LC1F (Шнайдер), AF (АВВ), ну и т.п.

Как уже выше написали, «дубовый» вариант — вбить клин (благо у контакторов КТ это удобно делать ), персонал, там, где можно обойтись без частой и внезапной коммутации цепей, нередко так с этими контакторами и поступает, ибо нуегонах )))) не знаю вашу схему — если есть иные вышестоящие защитные устройства (по идее, должны быть), а контактор нужен только для ограничения потребляемой из сети мощности — вполне можно сделать. главное, чтобы сетевики за фаберже не ухватили ))))

quote: Кстати говоря, весь отсек с контактором оплмбирован,так что просто так не влезешь. Вобщем, до поверки трансформаторов тока ещё 3 года, если за это время он не откажет( а откажет он очень врятли) ,то трогать пока не буду. Да и вообще, есть надежда,что полчится отсюда переехать, вот пусть счастливый нвый хозяи и сношается с этим всем=)

Ага, ну, неудивительно. А то было бы слишком просто ))) Но вообще, что это за дом и мощность на него, что понадобился контактор такого габарита, и счётчик трансформаторного подключения )))

Видимо, небольшое поместье. )))) silent___hunter02-07-2020 18:23

выше контактора никакой защиты основной силовой цепи нет. Тоесть при кз и клинышке в контакторе- гори гори моя звезда silent___hunter02-07-2020 19:44

дом 100 кв метров, но на него 10 А автоматы. А всяМОЩА (25 киловатт) выделена на сварку silent___hunter02-07-2020 19:46

TENCH06-07-2020 20:08

Я бы этого монстра (не кота! ) сменял на импульсник 200 амперный. silent___hunter07-07-2020 10:00

да а смысл какой? тут 315 ампер максимум, и надёжность и ремонтопригодность огромная silent___hunter07-07-2020 10:02

и кстати, это кошка а не кот, вот так, тётка, а тхникой интересуется! Billy Kid07-07-2020 12:45

quote: выше контактора никакой защиты основной силовой цепи нет. Тоесть при кз и клинышке в контакторе- гори гори моя звезда

Какую-то странную и мудовую схему вам в сетях навязали (?), имхо. В «голове» в любом случае должен стоять защитно-коммутационный или хотя бы просто коммутационный аппарат (даже если ограничитель мощности осуществляет ф-ции защиты). Использовать контактор, у которого катушка завязана на автоматику, в качестве такового и единственного, я бы поостерёгся.

quote: дом 100 кв метров, но на него 10 А автоматы. А всяМОЩА (25 киловатт) выделена на сварку

Дык всё равно великоват черезчур контактор для такой мощи, и счётчик подошёл бы и «прямоточный».

Насчёт инвертора плюсую — накой эта архаика — жрёт много, кпд ниже, сварка переменным током. На полную катушку (315А) всё равно навряд ли есть необходимость использовать. А вот выбивать именно под такую дуру лишние киловатты присоединяемой мощности. Не знаю, у кого как, а у нас (М.О.) 3 года назад каждый киловатт, присоединяемый по «коммерческим» расценкам, стоил что-то около двадцатничка, что-ли..

ЗЫ. «Тётке» аплодирую!

перед этим всем узлом учота ещё стоит на опоре электриков ящик со вставками ПН-100. но опыт показывает,они в случае чего,в последнюю очередь горят. Контактор кстати принудительно можно отключать, хоть ограничитель даже даёт команду включить.Всё это оборудование изначально планировалось поставить внутри подстанции, и тянуть ко мне выделенную линию, но не срослось, и пришлось подключаться к общей линии. Впринципе, меня качество электроэнергии устраивает, несмотря на все помехи от импульстных потребителей и т.д. 1 киловатт кстати говоря, стоил 1210 рублей, тоесть, я 16 тысяч заплатил всего за выделение мощности

насчот сварки- это какраз таки, постоянный ток, и на полной моще, бывает гоняю- угольным электродом всякую хрень под «ковку» грею. Я вообще изначально новый 400 амперный выпрямитель купить, но денег не хватило, пришлось этот списанный закупать

Сегодня вот что было- лежу, телевизор смотрю( как всегда). вдруг, свет на пару секунд гаснет, телек вырубается, приставка тоже, через 2 секунды включается заново, тоесть. был какойто бросок напряжения, но не до нуля, раз ограничитель мощности в защиту не ушол, и не стал 2 минуты отсчтывать. Так вот, потом я пошол посмотреть на контактор, а н гудит, как зараза, снова раз 50 перещёлкнул его,пока не стал тише гудеть, каждое включение с разной громкостью и разным тоном гудел=) Вобщем, веселье только начинается ФАНБЕР11-07-2020 13:15

quote: веселье только начинается

Это верно.))) С этой схемой, гемморой только начинается. silent___hunter11-07-2020 14:12

да, ну ладно,пока работоспособность сохраняется, трогать конечно не буду. Надеюсь, получится пеехать отсюда, и пусть новый владелец «радуется» ZARBAZAN I11-07-2020 14:52

Ещё делают так: Ток, необходимый для срабатывания контактора в разы превышает ток, необходимый для удержания. Если есть свободная группа блок-контактов, включают её в цепь катушки чтобы при удержании она питалась пониженным напряжением через резистор, например, разумеется он должен быть достаточной мощности, чтобы рассеять то, что на нём упадёт, или через обмотку понижающего трансформатора. silent___hunter11-07-2020 16:09

а станет ли тише от понижения напряжения ZARBAZAN I11-07-2020 20:44

Тише наверно не станет,ну может быть частично, а вот если новый контактор подключить так — продлит его ресурс многократно, в части катушки и магнитопровода, конечно. silent___hunter11-07-2020 22:40

ладно, посмотрим. Я попробую поговорить с заводом- может возможно заменить магнитопровод и катушку ,чтоб можно было питать катушку постоянкой. И можно ли просто выпрямленной диодным мостом? а вообще посмотрели бы моё видео то ихние технологи silent___hunter01-10-2020 19:47

недавно,когда смотрел показатели на счётчике, внезапно заметил,что горят оба индикатора- и включённого и выключенного положения контактора. Перещёлкнул контактор- и удивился ещё более- теперь уже ни один индикатор не работал,но контактор был включён. А потом присмотрелся и понял в чом дело- блок контакты разваливаться начали. Вот же ш падла

quote: Originally posted by ZARBAZAN I:

Ещё делают так: Ток, необходимый для срабатывания контактора в разы превышает ток, необходимый для удержания. Если есть свободная группа блок-контактов, включают её в цепь катушки чтобы при удержании она питалась пониженным напряжением через резистор, например, разумеется он должен быть достаточной мощности, чтобы рассеять то, что на нём упадёт, или через обмотку понижающего трансформатора.

В интернетах видил схемку, как запитать МП. Не знаю пойдёт ли она в случаи ограничителя тока, но смысл схемы такой:

Питание катушки МП постоянное (мужик делал полупериуд с конденсатором, я бы диодный мост поставил).

Запуск идет на прямую от кнопки, а после запуска (отпускания кнопки) питание идет через понижающее устройство — лампа накаливания 10-40 Вт (подбирается опытным путем).

Смысл этой схемы питать МП пониженым током постоянного напряжения. Полностью пропадает гул, увеличивается срок службы катушки.

Пост #48.)))) Новый хозяин не появился? Ваш контактор в прединфарктном состоянии. Торус!05-10-2020 13:33

Струбциной пачку зажать.

На магнитопроводе должно быть кольцо короткозамкнутое. Оно целое?

Не разбирали контактор? Скорее всего неплотно смыкаются половинки магнитопровода (или ржавчина, или механика подвижной части разболталась.

А вообще зачем такой мощный контактор в узле учёта электроэнергии?

quote: На магнитопроводе должно быть кольцо короткозамкнутое. Оно целое?

Не видал такого. Не разбирал, мне он пришол в коробке,без паспорта. Поставил как есть и включил. Походу, он отказной какойто silent___hunter05-10-2020 18:50

quote: Новый хозяин не появился?

неа, никому такое щастье не нужно. Там уже другие устройства поотказывали- автомат сдох, и в прожекторе лампа 14.5анула. Просто проклятие какоето! ФАНБЕР05-10-2020 21:12

Пока не поздно, нужно найти нормального спеца и привести систему в порядок.

Дальше будет только хуже. silent___hunter05-10-2020 23:30

да а что система. компоненты такие Andryha7506-10-2020 07:39

И всё-таки. Зачем нужен в шкафу с группой учёта контактор КТ6023Б? Похоже он установлен для ограничения потребляемой Вашим хозяйством мощности и работает в паре с устройством, контролирующем мощность. Хмм.

Весьма странно. Это требование технических условий или самостоятельная инициатива?

Правильно подобранный автоматический выключатель справится с данной задачей.

И ещё. На видео видны трансформаторы тока. Они-то зачем? Неужели нельзя было применить счётчик прямого включения?

Очень странная схема у вас. Очень! Переделайте её, от греха подальше. И масса проблем сама отпадёт.

quote: контактор КТ6023Б

quote: работает в паре с устройством, контролирующем мощность

quote: Это требование технических условий

quote: трансформаторы тока

потому что счётчик трансформаторный- единственное что было в продаже тогда, но по точности,там 0.5s класс

quote: контактор КТ6023Б

Дерьмо полное! Меняйте, чем раньше, тем лучше. Andryha7507-10-2020 13:38

Не, не надо его менять. Заменить дело несложное. Но это деньги на сам контактор и затраты электроэнергии на работу катушки контактора (в год около 300 кВт*ч).

Нужно контактор убирать и искать пути для этого. silent___hunter08-10-2020 23:32

ну, уж систему то принципиально точно менять не буду-это ж изменение ТУ как никак.Вобщем, если и контактор доживёт, и я тут доживу до поверки трансформаторов тока(а это 3 года ещё), то так как всёравно распломбировка, то контактор откроется- то тогда заменю его полностью,ну или отремонтирую. А вот если погорит катушка раньше- прийдётся лезть Prolet10-10-2020 10:58

клеммы протяни очень сильно. silent___hunter11-10-2020 17:04

с этим всё в порядке-очень сильно затянуто, с гроверами везде Рядовой Прометей11-10-2020 19:50

А если взять автомат с независимым расцепителем, который будет отключаться по команде ограничителя нагрузки?

Схема автоматики принципиально не изменится, только придется после срабатывания включать автомат в ручную.

И по защите ок будет, и по тех. условиям должны пройти Prolet11-10-2020 23:16

silent___hunter, у меня загудел, клеммы отпустил-протянул всё нормально стало. silent___hunter12-10-2020 22:37

quote: автомат с независимым расцепителем

quote: только придется после срабатывания включать автомат в ручную

и после отключения питания со стороны линии тоже? Рядовой Прометей13-10-2020 15:15

В некоторых автоматах есть дополнительный электромагнит, при подаче на который 220В автомат отключается. Эта цепь не связана с силовой частью автомата.

При восстановлении напряжения в линии, скорее всего автомат отключится.

Надо уточнить принцип работы имеющегося ограничителя нагрузки.

Надо опираться на требования конкретных ТУ, если бы была возможность, я бы заменил реле ограничения мощности на реле тока. И заменил контактор на автомат с независимым расцепителем. Функционал защиты сохраняется, но повышается надежность. Минус- необходимо каждый раз после срабатывания включать вручную. Но думаю, что срабатывает редко, если вообще срабатывало.

ограничитель для нормально разомкнутого контактора, тоесть, когда всё в норме, он подаёт напряжение на катушку, а если что выключает.

quote: В некоторых автоматах есть дополнительный электромагнит, при подаче на который 220В автомат отключается

под такое ограничитель другой модели, но если произойдёт именно короткое замыкание- то напряжение почти ноль будет. Следовательно, такая защита скорей всего не сработает

Тогда сам автомат сработать должен же silent___hunter13-10-2020 23:26

это ели замыкание после него. а если после ограничителя, но перед автоматом? Рядовой Прометей14-10-2020 08:49

Так автомат ставится на вводе, до ограничителя и до трансформаторов тока. Правильно расчитать параметры автомата, и будет достаточная защита от кз и перегрузок. Еще плюс автоматика ограничения мощности. Но опять же надо смотреть, допускают ли это тех. условия. silent___hunter14-10-2020 14:36

тут уже конструкция не позволит, это ящик надо переделать

Двухтарифные счетчики – вся правда. Как заменить старый счетчик на новый. Тарифы

Замена старого счетчика на новый

Для того чтобы заменить электрический счетчик, позвоните в вашу энергоснабжающую компанию, получите предписание на замену счетчика. Телефон и адрес вашей энергоснабжающей организации должны быть указаны в абонентской книжке или в договоре. Самостоятельная замена счетчиков запрещается, самовольно выполненные работы влекут наложение довольно существенных штрафов.

Чтобы осуществлять замену электрических счетчиков, мастер должен иметь соответствующий допуск по электробезопасности – не ниже третьей группы. Для того чтобы получить группу допуска, требуется пройти аттестацию по электробезопасности, которая дает право на осуществление работ в электроустановках. Необходимо также определить, какой тип счетчика использовался ранее: трехфазный или однофазный.

Что необходимо учитывать при выборе и покупке электрического счетчика.

1. При выборе вы должны знать, какой именно тип счетчика вам требуется. Подобные сведения содержатся в технических условиях на электроснабжение вашего дома или квартиры. В документации указываются параметры электрического счетчика, исходя из них, вы сможете приобрести нужный вид счетчика.

В случаях, когда технических условий на электроснабжение нет, необходимо сначала выяснить, при каком напряжении будет работать ваш счетчик – 220 или 380 вольт. Данные о напряжении указаны на табло вашего используемого счетчика. Если вы видите на нем только цифру 220, значит, требуется однофазный счетчик, если на табло указано 220/380, то вам необходимо будет приобрести трехфазный счетчик.

Можно произвести замену однофазного счетчика на трехфазный, для этого вам необходимо обратиться в местну энергоснабжающую организацию и оформить надлежащие технические условия.

Согласно правилам устройств электроустановок, вновь устанавливаемые счетчики должны иметь пломбы государственной поверки. На однофазных счетчиках срок давности пломбы составляет не более 2 лет, на трехфазных – не более 12 месяцев.

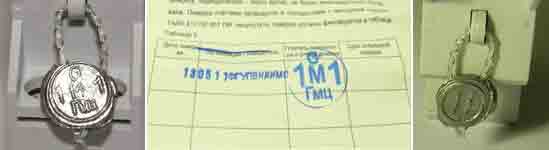

При приобретении счетчика вы должны проверить наличие на нем двух пломб, на электронных устройствах может быть установлена только одна пломба. Чаще всего пломбы расположены на винтах, которые крепят кожух счетчика, при этом они подразделяются на два вида – наружные и внутренние. Наружные пломбы изготавливаются обычно из свинца, реже из пластика, они крепятся к проволоке, которая продета через винт или проушину.

Эксплуатируемые расчетные счетчики должны проходить государственную поверку, ее сроки указываются в техническом паспорте электросчетчика, но не могут быть реже, чем один раз в 16 лет.

При покупке особое внимание обратите на пломбы, они должны иметь четкий оттиск, недопустимы механические повреждения пломбы. На последних страницах паспорта счетчика проставлена печать, которая является дубликатом оттиска госповерителя.

Особое внимание стоит обратить на способ крепления электросчетчика. На обычных электрощитах счетчики могут крепиться с помощью винтов или на динрейке. Последний способ крепления рассчитан для монтажа электронных счетчиков. Если динрейка не входит в комплект, то при покупке счетчика ее необходимо приобрести отдельно, также можно купить специальный бокс под счетчик.

Чтобы избежать лишних проблем со стороны энергосбыта, рекомендуем приобретать счетчики, имеющие зажимную крышку, которая закрывает клеммный ряд под счетчиком.

На какой ток следует покупать счетчик?

Обычно однофазные электронные электросчетчики выпускают из расчета на ток 5-60А. Трехфазные электронные счетчики бывают прямого подключения, они рассчитаны на максимальный ток до 50А и 100А, и трансформаторного подключения – на ток до 10А.

При строительстве и реконструкции квартир, то есть в жилищном строительстве, как правило, не возникает необходимость в использовании счетчиков трансформаторного подключения, так как нагрузки не превышают 100 ампер.

Но иногда встречаются исключения. Например, при использовании такого электронного прибора учета электроэнергии, как Нева 103, который рассчитан на работу с максимальным током 80А.

При покупке нового дома необходимо убедиться в наличии проекта, в котором содержатся сведения о том, на какой ток необходимо приобретать счетчик, сколько мощности выделяется на дом, какой тип вводного автоматического выключателя следует выбрать.

При проведении ремонта в квартире довольно часто меняют электропроводку. Требуемый ток определяется по сечению провода, который идет к счетчику. Так если к квартире подведен алюминиевый кабель, имеющий сечение 6 кв.мм, значит, он может выдерживать ток до 39А. В этом случае установка такого прибора как Нева 103, рассчитанного на 5-80 ампер бессмысленна.

Исходя из всего вышесказанного, можно посоветовать выбирать следующие электрические счетчики:

Однофазные электронные электросчетчики ОАО "Концерн Энергомера"

CE101 R5 145 Э (1,0 1Т 230 V 5(60) A)

Счетчик электроэнергии однофазный однотарифный.

Счетчик электроэнергии однофазный многотарифный

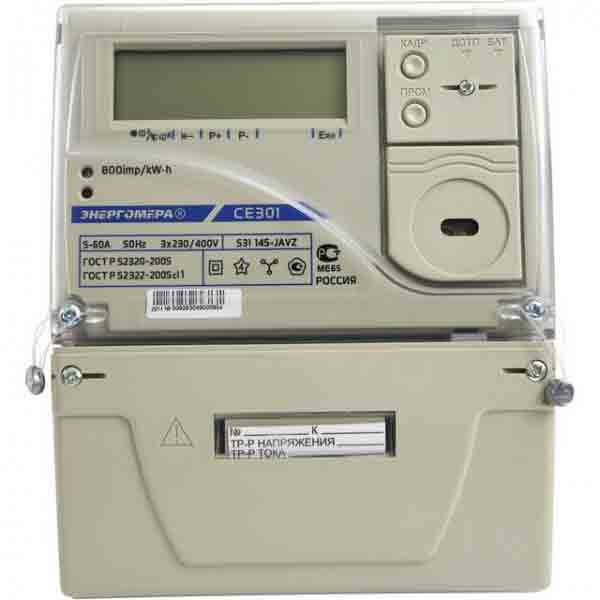

Трехфазные однотарифные электросчетчики

CE300 R31 145 J (1,03*220/400В 5(60) A)

Счетчик активной и реактивной электрической энергии

Счетчик электроэнергии трехфазный многотарифный многофункциональный

Назначение трансформаторов тока

Трансформаторы тока предназначены для преобразования первичного переменного тока в безопасные значения. Также они имеют еще одно назначение. С их помощью отделяются низковольтные приборы учета, подключенные ко вторичной обмотке, от первичного высокого напряжения сети. Это позволяет обеспечить электробезопасность ремонтного персонала электрослужб.

Трансформаторы тока широко применяются в цепях релейной защиты. С их помощью осуществляется питание токовых цепей защиты. Если происходит короткое замыкание или электрооборудование работает в ненормальном режиме, то трансформаторы тока обеспечат надежное и правильное срабатывание приборов релейной защиты. Также трансформаторы тока используются в цепях измерения и учета электроэнергии.

Пример выбора трансформаторов тока для подключения счетчика.

Расчетный ток присоединения в нормальном режиме — 90 А, в аварийном — 126 А.

Выбирают трансформаторы тока с коэффициентом трансформации nт = 150/5 исходя из нагрузки в аварийном режиме.

Проверка. При 25%-ной нагрузке ток в первичной цепи составляет I1 = (90 х 25)/100 = 22,5 А.

Ток во вторичной цепи (при коэффициенте трансформации nт = 150. 5 = 30) составит I2 = I1/nt = 22,5/30 = 0,75 А.

Трансформаторы тока выбраны правильно, так как I2 > Iн счетчика, т. е. 0,75 > 0,5.

Сечение жил проводов или кабелей от трансформаторов тока до счетчиков должно быть не менее: медных — 2,5, алюминиевых — 4 мм2. Максимальное сечение жил проводов и кабелей, которые возможно подключить к клеммам счетчика, не должно превышать 10 мм2.

Выбирая трансформаторы тока к расчетным счетчикам, используйте сведения из ПУЭ, они приведены в таблице «Выбор трансформаторов тока». До приборов учета, которые смонтированы на вводе для безопасной проверки и установки счетчиков и трансформаторов тока в электрических установках при наличии 2 вводов и 2 распределительных сборок, имеющих коммутационные приборы для их соединения, должны быть смонтированы отключающие аппараты. А после приборов учета – устройства, которые обеспечат разрыв цепи со стороны распределительных сборок.

Схемы подключения электросчетчиков

Схема подключения 1-фазного электросчетчика

Схема подключения трёхфазного электросчётчика через входящий трёхполюсной автомат. После счётчика осуществляется питание трёх однофазных потребителей через однополюсные автоматы.

Схема подключения трёхфазного электросчетчика.

Схема подключения трёхфазного электросчетчика через трансформатор.

Чем обусловлена разница однотарифного и многотарифного счетчика:

Тарифы для группы "население и приравненные к нему категории потребителей"

Для жителей городов, чьи квартиры оборудованы газовыми плитами, одноставочный тариф составит 194 коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с 7 ч. до 23 ч. цена составит 195 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. — 97 коп./кВт.ч. (с НДС).

Для жителей, проживающих в сельских населенных пунктах, а также горожан, чьи квартиры оборудованы электроплитами, одноставочный тариф составит 136 коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с 7 ч. до 23 ч. цена составит 137 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. тариф установлен на уровне 68 коп./кВт.ч. (с НДС).

Для потребителей, приравненных к категории «население», одноставочный тариф установлен на уровне 194 коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с7 ч. до 23 ч. — 195 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. — 97 коп./кВт.ч. (с НДС).

Тарифы действуют до 1 июля 2020 года.

Тарифы с 1.07.2020 по 31.12.2020 года.

Для жителей городов, чьи квартиры оборудованы газовыми плитами, одноставочный тариф составит 217коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с 7 ч. до 23 ч. цена составит 195 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. — 109 коп./кВт.ч. (с НДС).

Для жителей, проживающих в сельских населенных пунктах, а также горожан, чьи квартиры оборудованы электроплитами, одноставочный тариф составит 152 коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с 7 ч. до 23 ч. цена составит 152 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. тариф установлен на уровне 77 коп./кВт.ч. (с НДС).

Для потребителей, приравненных к категории «население», одноставочный тариф установлен на уровне 217 коп./кВт.ч. (с НДС). Тарифы, дифференцированные по двум зонам суток: в дневное время с 7 ч. до 23 ч. — 217 коп./кВт.ч.; в ночное время с 23 ч. до 7 ч. — 77коп./кВт.ч. (с НДС).

Приобрели счетчик? Мы поможем вам быстро его поменять! Затрудняетесь с выбором? Мы придем на помощь! Поможем с выбором и в короткие сроки произведем монтаж счетчика!

Установка электросчетчика общедомового многоквартирный дом

(потреблении электроэнергии на общедомовые нужды)

Что такое общедомовые нужды (далее ОДН)?

Общедомовые нужды (далее ОДН) – это электроэнергия, потребленная на освещение подъездов, подвалов, чердаков, работу противопожарной автоматики, подъездных светильников, антенных усилителей, домофонов, насосов, подкачивающих воду на верхние этажи дома, прочего электрооборудования, необходимого для создания комфортных условий проживания в доме и являющегося общей собственностью всех жильцов. Кроме того, технологические потери во внутридомовых сетях также оплачиваются как общедомовое потребление.

Что такое потери электроэнергии?

Электроэнергия — это ресурс, для перемещения которого на расстояние не используются дополнительные ресурсы — она расходует часть самой себя. При передаче электроэнергии по электрической сети в ее элементах неизбежен технологический расход энергии, обусловленный активным сопротивлением цепи.

Потери в сетях возникают из-за хищений электроэнергии, в связи с изношенностью электропроводки, а также ошибками в снятии показаний индивидуальных счетчиков либо умышленными искажениями записей.

В старом жилищном фонде, где внутридомовые электрические сети характеризуются высоким уровнем износа, не осуществлялась замена электрической разводки, уровень потерь электроэнергии, как правило, достаточно высок. Поэтому в обновлении линий электропередачи с целью приспособления их к современным уровням нагрузки сети заинтересованы, прежде всего, жильцы дома.

Почему я должен оплачивать потребление на общедомовые нужды?

Собственнику квартиры в многоквартирном доме наряду с квартирой принадлежит также доля общего имущества дома, которая пропорциональна размеру общей площади квартиры.

Поэтому собственник (наниматель) квартиры обязан оплачивать не только индивидуальное потребление электроэнергии, но и потребление электроэнергии на общедомовые нужды.

Где установлен общедомовой прибор учета и кто снимает с него показания?

Общедомовые приборы учета (ОДПУ), как правило, устанавливаются на границе электрических сетей, входящих в жилой дом. Если таких вводов в дом несколько, то все они оборудуются отдельными общедомовыми приборами учета, объем поставки по которым суммируется при дальнейших расчетах. О конкретном местонахождении общедомового прибора можно узнать в управляющей компании.

Показания ОДПУ ежемесячно снимаются сотрудниками сетевой организации или управляющей компании.

Как определяется объем ОДН в многоквартирном доме?

При наличии общедомового (коллективного) прибора учета из расхода электроэнергии по коллективному (общедомовому) прибору учета, установленному на вводе в дом, вычитается расход электроэнергии по индивидуальным (квартирным) счетчикам и объем электроэнергии, потребленный гражданами, у которых отсутствуют счетчики, определенный по нормативам. При наличии нежилых помещений в многоквартирном жилом доме (магазины, аптеки и др.), их объем потребления также вычитается из расхода по общедомовому прибору учета.

1 шаг — снимаются показания общедомового счетчика на последний день месяца. Допустим, объем электроэнергии, определенный по общедомовому прибору учета, составил 36 120 кВтч.

2 шаг — снимаются и суммируются показания всех квартирных счетчиков в доме, объем по нормативу в квартирах, где не установлены приборы учета, а также объемы потребления юридических лиц, которые отсчитываются от вводного счетчика. Предположим, данный объем составил 24 573 кВтч.

3 шаг — устанавливается расход на нужды дома. Это разница между объемом электроэнергии по общедомовому прибору учета и объемом потребления всех жилых и нежилых помещений (36 120 кВтч— 24 573 кВтч = 11 547 кВтч)

4 шаг — разница (11 547 кВтч) делится на площадь всех жилых и нежилых помещений в доме. Допустим, площадь равна 9 822,39 м 2 Итог расчетов — 1, 175 кВтч/м 2

5 шаг — полученную цифру умножаем на площадь конкретной квартиры (например, 37 м 2 ) и действующий тариф (3,14 руб. в домах с газовыми плитами). Итог: владельцы квартиры площадью 37 м 2 заплатят за электропотребление на нужды всего дома 37м 2 *1,175 кВтч/м 2 *3,14 руб./кВтч = 136, 51 руб.

При отсутствии общедомового (коллективного) прибора учета объем ОДН определяется по нормативам, установленнымс 1 января 2020 года Приказом Комиссии по государственному регулированию цен и тарифов в Белгородской области № 17/28 от 30.08.12 г. Многоквартирные дома, не оборудованные лифтом – 0,37 кВтч на 1 м 2 общей площади помещений, входящих в состав общего имущества в многоквартирном доме.

Многоквартирные дома, оборудованные лифтом – 0,51 кВтч на 1 м 2 общей площади помещений, входящих в состав общего имущества в многоквартирном доме.

Если на доме установлена световая реклама, затраты электроэнергии на ее работу тоже учитывает общедомовой счетчик?

Прежде чем установить такую рекламу, управляющая компания должна получить согласие собственников, а далее согласовать отдельную точку подключения с поставщиком электроэнергии. Тогда затраты на световую рекламу не будут попадать в общий баланс электропотребления дома.

Что влияет на величину ОДН?

При отсутствии в многоквартирном доме коллективного прибора учета и определении потребления многоквартирного дома по нормативу потребления величина ОДН зависит:

¾ от достоверности сведений об общей площади помещений, входящих в состав общего имущества многоквартирного дома;

¾ от достоверности сведений об общей площади каждого жилого и нежилого помещения в многоквартирном доме.

При наличии в многоквартирном доме коллективного прибора учета на величину ОДН влияют:

¾ достоверность показаний индивидуального прибора учета по каждой квартире и по каждому нежилому помещению на последний день текущего месяца;

¾ состояние приборного парка индивидуальных приборов учета в жилых помещениях (квартирах). В настоящий момент большая часть приборов учета, по которым граждане производят оплату за индивидуальное потребление, имеют истекший срок межповерочного интервала;

¾ случаи несанкционированных присоединений к общедомовым электрическим сетям коммерческих объектов — например, автомобильных стоянок, ларьков, сараев, расположенных рядом с многоквартирным домом, либо наличие на первых этажах домов нежилых помещений, собственники которых не заключили договор энергоснабжения ни с управляющей компанией, ни с гарантирующим поставщиком;

¾ ветхие электрические сети многоквартирного дома.

Как уменьшить величину ОДН?

1. Собственникам жилых помещений следует заменить приборы учета с истекшим интервалом поверки, установить счетчики тем, кто их не имеет. Следует помнить, что нормативы потребления электричества являются усредненными, а при показаниях, снятых с квартирного счетчика, доли ОДН будут распределяться точнее. Тем более, что согласно Федеральному закону № 261 граждане были обязаны еще до 1 июля 2012 года за свой счет установить квартирные счетчики, соответствующие определенным техническим требованиям. При массовом подходе такие меры позволят уменьшить платежи за электроэнергию, потребленную на общедомовые нужды, до 10 %.

2. Общим собранием дома должно быть принято решение о наделении полномочиями лиц из числа собственников квартир в доме (старший по дому или по подъезду или члены совета дома), которые будут ежемесячно в период с 28 по 31 число текущего месяца снимать показания в каждой квартире и предоставлять эти сведения в абонентский пункт ОАО «Белгородэнергосбыт» не позднее 2 числа месяца, следующего за расчетным. Точный учет позволит снизить величину ОДН до 15 %.

3. Сделать ревизию проводки (энергоаудит) и выявить совместно с обслуживающей внутридомовые сети компанией недобросовестных потребителей электроэнергии, подключенных к сети в обход счетчиков. Например, с участием представителей управляющей компании, которые если не сами, то путем привлечения специализированной компании, имеющей соответствующий персонал, аттестованный для работы в электрических сетях, проведет все эти работы.

4. С целью повышения энергоэффективности жилья над подъездами установить осветительные приборы, которые подключены через автоматические датчики освещения, повсеместно заменить лампы накаливания на энергосберегающие, установить на лестничных площадках датчики движения.

Слышала, что с граждан не имеют права брать за общедомовую электроэнергию свыше норматива. Кто платит за остаток?

В соответствии с п. 44 Постановления Правительства РФ от 06.05.2011г. №354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов» с 01.06.2020г. объем коммунальной услуги, потребленной на ОДН, не может превышать объема коммунальной услуги, рассчитанного, исходя из нормативов потребления. Исключение составляет принятие собственниками помещений на общем собрании решения о распределении объема коммунальной услуги, превышающей нормативное потребление, на ОДН между всеми собственниками пропорционально занимаемой площади.

В случае, если такое решение собственниками не будет принято, разницу между объемом коммунальной услуги, определенной, исходя из показаний коллективного (общедомового) прибора учета, и объемом, рассчитанным, исходя из нормативов потребления коммунальной услуги, управляющая компания оплачивает за счет собственных средств. В связи с этим, к примеру, возникла необходимость в корректировке существующей схемы расчетов между ОАО «Белгородэнергосбыт» и управляющими компаниями Старооскольского городского округа.

Возможность повторения подобной ситуации должна стимулировать УК заниматься проблемами минимизации потерь электроэнергии внутри многоквартирного дома.

При непосредственной форме управления домом, невыбранном способе управления или бездоговорном потреблении, а также в случае принятия общим собранием собственников соответствующего решения, весь объем электроэнергии, поступивший в дом, распределяется пропорционально размеру общей площади каждого жилого и нежилого помещения. В данном случае в мероприятиях по энергосбережению заинтересованы жильцы дома. Хотя и в варианте с управляющей компанией в энергосбережении также прежде всего заинтересованы собственники, т.к. расходы управляющих компаний на оплату сверхнормативного энергопотребления в итоге все равно могут перекладываться на жильцов в составе тарифа на содержание жилья.

Оплачивают ли собственники нежилых помещений в многоквартирном доме (магазины, кафе, парикмахерские и т.д.) электроэнергию на ОДН?

Собственник нежилого помещения в многоквартирном доме обязан вносить платежи за электроэнергию, потребленную на общедомовые нужды.

При этом объем электроэнергии за общедомовое потребление определяется пропорционально занимаемой площади помещений в многоквартирном доме, а стоимость электроэнергии рассчитывается, исходя из тарифов, установленных для соответствующей группы потребителей.

Я подозреваю, что к нашему дому подключена сапожная мастерская. Что делать?

Обратитесь в вашу управляющую компанию или ОАО «Белгородэнергосбыт» с заявлением в свободной форме (не забудьте оставить контактные данные), и совместно с управляющей компанией и представителями жильцов будет проведена проверка правомерности подключения сапожной мастерской. В случае выявления несанкционированных подключений будет произведен перерасчет начисления платы за ОДН и жильцам, и юридическим лицам, находящимся в многоквартирном доме, в зависимости от схемы подключения.

Если на доме установлена световая реклама, затраты электроэнергии на ее работу тоже учитывает общедомовой счетчик?

Прежде чем установить такую рекламу, управляющая компания должна получить согласие собственников, а далее согласовать отдельную точку подключения с поставщиком электроэнергии. Тогда затраты на световую рекламу не будут учитываться в общем балансе электропотребления дома.

Учитываются ли долги соседей при распределении общедомового потребления электроэнергии на добропорядочных граждан?

Нет. Каждый гражданин оплачивает потребление по своему индивидуальному, установленному на квартиру, прибору учета, и свою долю в общедомовом потреблении, определенную в соответствии с Правилами предоставления коммунальных услуг.

К каждому должнику персонально применяются все законные меры воздействия: ограничение подачи электроэнергии и взыскание задолженности в судебном порядке.

Что будет, если гражданин оплачивает электроэнергию по квартирному счетчик, но не платит за ОДН?

За отказ от оплаты общедомовых нужд федеральным законодательством предусмотрена такая же ответственность, как и за отказ от оплаты энергии, потребленной в квартире. И оплата ОДН, и оплата внутриквартирного электропотребления относятся в равной степени к услуге энергоснабжения.

Сделают ли мне перерасчет за ОДН за период временного отсутствия в квартире?

В таких случаях размер платы за электроэнергию, потребленную на общедомовые нужды, перерасчёту не подлежит.

Должен ли оплачивать электроэнергию на общедомовые нужды наниматель квартиры по социальному найму?

Да. В Постановлении №354 так и сказано «… собственник (наниматель)…»

Распространяются ли льготы на оплату ОДН?

Согласно федеральному законодательству льготы монетизированы, и начисления за внутриквартирное потребление и за ОДН всем потребителям выставляются в полном объеме. Соответственно, граждане, имеющие льготы по оплате услуги энергоснабжения, получают денежную компенсацию в размере установленного норматива в зависимости от категории льготы. Начислением льгот занимается местный орган социальной защиты.

Можно ли сэкономить на освещение придомовой территории и мест общего пользования? Например, отключать освещение ночью, когда все спят?

Требования к условиям проживания в жилых зданиях и помещениях, в том числе — к освещенности придомовой территории и мест общего пользования утверждены Постановлением Главного государственного санитарного врача РФ от 10.06.2010 г. N 64 «Об утверждении СанПиН 2.1.2.2645-10». Введение ограничения освещения в нарушение указанных норм будет противоречить действующему законодательству.

Кроме того, Постановлением Госстроя РФ от 27.09.2003 г. №170 «Об утверждении Правил и норм технической эксплуатации жилищного фонда» определены требования к состоянию лестничных клеток. В том числе — прописано их обязательное освещение (п. 4.8.14).

Согласно п. 5.6.17. указанного постановления в домах для включения светильников рабочего освещения общедомовых помещений допускается применять выключатели с выдержкой времени на отключение.

При применении указанных выключателей должно оставаться включенным в течение всего темного времени суток освещение в холле подъезда (на первом этаже у лестницы), а при недостаточной естественной освещенности — и у лифтов. При применении выключателей с выдержкой времени на отключение их необходимо устанавливать на каждом этаже с обеспечением возможности оперативного включения на постоянный режим работы на время уборки лестничной клетки, переноса мебели и пр.

На основании изложенного введение ограничения освещения придомовой территории и мест общего пользования противоречит действующему законодательству, поскольку может повлечь вред жизни и здоровью граждан. Но, например, общим собранием собственников помещений в многоквартирном доме в целях сокращения расхода электроэнергии может быть принято решение об установке и применении энергосберегающего оборудования.

При подготовке материала использована информация с сайта www.vscenergo.ru

Дата публикации: 04.02.2020

Меркурий 206 и его модификации 206 N 206 LNO 206 RN

Электросчетчик Меркурий 206

Счетчик Меркурий, серия 206, однофазные, многотарифные

Модификации электросчетчиков Меркурий 206: Меркурий 206 N, Меркурий 206 LNO (PLC модем), Меркурий 206 RN

Счетчики предназначены для учета активной и реактивной электроэнергии в однофазных цепях переменного тока и могут эксплуатироваться как автономно, так и в составе систем автоматизированного сбора данных.

Модификация 206 N — наличие цифрровой пломбы (символ N в наименовании счётчика). В модификации 206 RN добавлен интерфейс RS485 (символ R). Модификация 206 LNO отличается наличием PLC-модема для передачи данных по силовой сети (символ L) и управлением нагрузкой с помощью реле внутри счётчика (символ O).

датчик тока — шунт (не чувствителен к воздействию магнитным полем и учитывает постоянную составляющую) в цепи фазы;

наличие цифровых интерфейсов: оптопорт в любой модификации; дополнительно RS485(CAN), PLCI+;

внутреннее или внешнее питание интерфейса RS485(CAN);

многофункциональный импульсный выход для телеметрии, поверки и управления устройством отключения нагрузки;

встроенное реле отключения нагрузки на ток 60А;

клеммная колодка с саморазжимными зажимами силовых цепей;

крепление на рейку.

Измерение, учёт, хранение, вывод на ЖК-индикатор и передача по интерфейсам следующей информации об учтённой активной и реактивной электрической энергии:

энергия нарастающим итогом по каждому тарифу;

энергия нарастающим итогом по сумме тарифов;

энергия на начало каждого из 12 предыдущих месяцев по каждому из тарифов;

энергия на начало каждого из 12 предыдущих месяцев по сумме тарифов;

Наличие встроенного тарификатора со следующими характеристиками:

количество тарифов — 4;

количество тарифных зон в пределах суток — 8;

количество типов дней — 8 ;

количество сезонов — 12;

Измерение, вывод на ЖК-индикатор и передача по интерфейсам следующих параметров электросети:

мгновенные значения активной и реактивной мощности и зафиксированный максимум;

действующие значения фазного тока и напряжения и их максимумы;

Задание лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.

Контроль осуществляется двумя способами:

через встроенное реле (для счётчика с индексом «О» в условном обозначении).

Измерение и хранение получасовых срезов мощности активной энергии ( профиль мощности). Глубина хранения архива составляет 31 сутки.

Наличие журнала событий (кольцевого по 64 записи на каждое событие) в котором фиксируются:

время включения выключения счётчика

время вскрытия / закрытия прибора

время, дата и код параметризации.

Отличительными особенностями данного счётчика являются:

— управление режимами индикации через фотодиод оптопорта

— наличие встроенного реле отключения нагрузки.

Клиенты ДТЭК тоже плачут. Кто должен оплачивать ремонт или замену счетчика?

Кто должен оплачивать ремонт или замену счетчика электроэнергии – компания-энергопоставщик или потребитель? Законодательство обязывает это делать энергоснабжающие компании, которым в тарифе предусмотрены средства на поверку, ремонт или установка новых, более современных приборов учета. Но на самом деле в облэнерго, входящих в состав ДТЭК Рината Ахметова, все происходит с точностью до наоборот.

Пытаясь обойти законодательство, некоторые облэнерго придумывают хитроумные схемы для обмана потребителей. И что удивляет, большинство пострадавших от произвола монополистов платит огромные средства вместо того, чтобы пожаловаться государственному регулятору или хотя бы попытаться отстоять свои права через суд.

Однако бывают и исключения: есть и такие потребители, которые активно протестуют против наглого грабителя и разглашают проблему по мере своих сил – через социальные сети. В частности, о махинациях монополиста «ДТЭК Днепрооблэнерго» издание узнало через Facebook. Поздно вечером 16 августа Дмитрий Остапов, житель Кривого Рога (электроэнергию в этот город поставляет компания «ДТЭК Днепрооблэнерго»), обратился через Facebook к правозащитникам и «добрым людям», которые бы «помогли “ ДТЭК Днепрооблэнерго” не обворовывать людей».

Шокирующий рассказ о всех кругах ада, которыми гоняют клиентов, получил широкий резонанс в социальных сетях, благодаря чему открылись многочисленные нарушения прав потребителей. Оказывается, монополист слишком умело использует рубильник не по назначению, а для шантажа своих абонентов: тому, кто сопротивляется произвольному вымогательству, выключают свет.

По свидетельству потерпевшего, конфликт обусловлен тем, что Днепрооблэнерго заменяет в Кривом Роге старые счетчики на новые, неправомерно обвиняя пользователей в том, что они якобы повредили старые приборы учета. Если же вызванный на комиссию потребитель протестует против штрафа в 800 грн плюс 1000 грн за ремонт счетчика, тогда прибор отправляют на экспертизу, за проведение которой также заставляют платить потребителя – ему выдают счет на сумму от 6 до 10 000 грн! Но в действительности, утверждает потребитель, счетчики не повреждены!

По свидетельству Дмитрия Остапова, вызванного на комиссию, потребителям загружают на экран компьютера увеличенное в несколько раз изображение их устройства, благодаря чему просматриваются мелкие царапины на защитном стекле счетчика. Но этот же прибор вживую выглядит целым и без царапин. «Сколько было людей в очереди – и ни один не вышел от них с улыбкой. Все в слезах. Например, наказали молодую женщину на 4 тыс. грн, а она говорит, что сама растит четверых детей. Другую женщину наказали на 8 тыс. грн, так она там потеряла сознание », – описывает очевидец.

Не вдаваясь в детали описанных злоупотреблений, потребителя стоит ознакомить с его правами и обязанностями поставщика услуг, чтобы понять, каким образом противодействовать произволу монополиста – будь то ДТЭК Рината Ахметова или иного владельца облэнерго – ведь почти все они давно приватизированы. Восстанавливать справедливость простым потребителям должен помочь и государственный регулятор – Национальная комиссия, осуществляющая государственное регулирование в сферах энергетики и коммунальных услуг ( НКРЭКУ ), куда редакция направила соответствующий запрос, но ответа до сих пор не получила.

Отношения между потребителем и энергопоставщиком регулируют Правила пользования электрической энергией для населения (далее – Правила), утвержденные постановлением Кабинета министров №1357 за 1999 год. Согласно 8-му пункту Правил, приборы учета устанавливают и подключают энергоснабжающие компании – в новых домах работы оплачивает застройщик.

Установленные приборы должны иметь пломбу с оттиском поверочного клейма территориального органа Госпотребинспекции и пломбу с оттиском логотипа энергопоставщика, который, кстати, должен составить соответствующий акт в двух экземплярах. Ответственность за сохранность счетчиков, установленных в квартирах или на других объектах потребителя, и пломб на них, в соответствии с пунктом №11 этих Правил, несет потребитель.

Известно, что в большинстве многоквартирных домов счетчики, которые являются собственностью энергопоставщика, размещены на лестничных клетках. Ответственность за сохранность поквартирных приборов учета, установленных на лестничных клетках, и пломб на них несет владелец дома или организация, в ведении которой находится дом. Тогда почему «ДТЭК Днепрооблэнерго» штрафует граждан, да еще и за неповрежденные счетчики? С таким вопросом «Главком» обратился к руководству этой компании, но ответа так и не получил. Молчат и в офисе этой компании Ахметова.

Каким образом неправомерно обвиненные потребители могут защитить себя, куда нужно обращаться: сразу в суд или, возможно, целесообразнее сначала написать жалобу в НКРЭКУ. Будет ли государственный регулятор проверять факты вымогательства с потребителей? Как провести границу, где действительно есть повреждения счетчика или пломбы, а где вымысел монополиста? Вернут ли пострадавшим потребителям штрафы и плату за ремонт счетчиков, которые на самом деле не были повреждены? Ответы на эти и другие вопросы мы надеемся услышать от руководства НКРЭКУ. куда редакция направила соответствующий запрос.

Совершенно очевидно: к повреждениям приборов учета относятся повреждения и срыв пломбы, разбитое стекло, отверстия и трещины в корпусе. Грубым нарушением является то, что незаметные царапины на защитном стекле «живого» прибора (а не увеличенной в разы фотографии на компьютере) Днепрооблэнерго классифицирует как повреждения, да еще и штрафует за это. А за назначение экспертиз якобы поврежденных приборов, а также приборов с сорванными или поврежденными пломбами «ДТЭК Днепрооблэнерго» назначает потребителям плату по 6-10 тыс. грн. Почему же такие штрафные санкции, кто их устанавливает?

Щель для злоупотреблений

Согласно вышеуказанным Правилам пользования электроэнергией для населения, между потребителем и поставщиком подписывается договор. И что важно – этот договор поставщик разрабатывать соответствии с Типовым договором о пользовании электрической энергией (он в приложении к Правилам, а также размещен на сайте НКРЭКУ ). Подписывая этот документ, абонент должен обязательно проверить 15-й пункт, где четко сказано: «Энергопоставщик бесплатно осуществляет плановую поверку, обслуживание и ремонт приборов учета».

По свидетельству потребителей, некоторые облэнерго умудряются к этой строчке добавить маленькую ремарку: «… если иное не предусмотрено настоящим договором». А потом по своему усмотрению, вопреки узаконенному Типовому договору, энергопоставщик добавляет требование к потребителю об оплате услуг на поверку, ремонт и замену счетчиков.

Кстати, в Типовом договоре ни слова о том, за деньги какой из сторон заменять счетчики – поставщика или потребителя. То есть поверку, обслуживание и ремонт приборов учета должен осуществлять енергопоставщик за собственные средства, а замену – непонятно. Однако другой закон обязывает поставщика услуг делать это за свой счет.

Платят исполнители услуг, а не потребители

Почему возникла плановая потребность поверки и замены счетчиков? Учитывая то, что устаревшие (физически и морально) приборы учета измеряют с большой погрешностью, в масштабах государства это выливается в миллиардные потери доходов энергетиков. Поэтому было решено законодательно урегулировать эти процессы. С 1 января 2020 вступили в силу изменения в Закон «О метрологии и метрологической деятельности», принятые еще в январе 2020 года.

Согласно статье 17, все средства измерительной техники подлежат периодической поверке и поверке после ремонта. То есть это касается не только счетчиков электроэнергии, но и приборов учета газа, воды, тепла и т.д. Эти работы за собственные средства должны проводить все облэнерго, водоканалы и другие монополисты: плата за обслуживание внесена в тарифы, говорится в вышеупомянутом законе о метрологии. Поэтому платить за поверку, ремонт и замену приборов должен не потребитель, а производитель услуг!

Перед тем как прибор будет демонтирован, осуществляется его внешний осмотр. Если повреждений не обнаружено, с прибора снимают пломбу, а потом демонтируют. Вместо него исполнитель устанавливает другой прибор и составляет акт о демонтаже, подписи на котором ставят и потребитель, и исполнитель услуги. Счетчик везут в метрологический центр Госпотребинспекции. Если по результатам проверки погрешность счетчика в пределах нормы (по данным техпаспорта на прибор), поверенный выдает свидетельство о том, что прибор пригоден к эксплуатации – соответствующее клеймо с указанием даты поверки ставится на счетчике, а отметка – в свидетельстве. После этого прибор возвращается потребителю – осуществляется его монтаж, составляется соответствующий акт и запускается в работу. Все это делается за счет исполнителя услуг.

Если же при проверке будет обнаружено, что погрешность превышает норму, тогда поверенный выдает справку о непригодности прибора. Если его ремонт нецелесообразен, предоставляется предписание о его замене – за счет владельца прибора – облэнерго, облгазов, водоканала и тому подобное.

Если же будет установлено, что абонент вмешивался в работу счетчика, он должен будет компенсировать стоимость демонтажа и поверки, а еще его оштрафуют, ведь энергопоставщик потерял определенную сумму средств за неучтенных потребленную энергию.

Но похоже, что «ДТЭК Днепрооблэнерго» грубо нарушил указанную выше процедуру, пытаясь не только перевести на потребителей поверку и замену счетчиков, но и хорошо подзаработать на штрафах и сомнительных экспертизах.

А еще бывает и такое, что облэнерго заставляют потребителей заменять счетчики, несмотря на то, что гражданин совсем недавно купил за собственные средства прибор, который ему установил енергопоставщик но потом оказалось, что это не та модель, поэтому требуют заменить на средства потребителя. На территории Украины для расчета за электроэнергию можно устанавливать только те приборы учета, которые занесены в Государственный реестр средств измерительной техники Украины, поэтому, прежде чем устанавливать прибор, необходимо проконсультироваться с энергопоставщиком.

Чтобы добиться своего, монополист создает невыносимые условия: часто в сговоре с управляющим дома или дачного кооператива потребителя искусственно загоняют в долги с последующим отключением от света. Такие действия противоречат Правилам пользования электроэнергией.

Если же НКРЭКУ или Минэнергоуголь не встанет на защиту потребителя, тогда бороться с произволом монополистов нужно в судах. При условии удовлетворения требований потребителя суд обяжет виновника возместить моральный ущерб, а также освободит потребителя от уплаты государственной пошлины по искам, связанным с нарушением их прав. А сейчас это стоит достаточно дорого для обычного украинца – сбор превышает тысячу гривен в зависимости от типа иска. Поэтому народ обходит суды десятой дорогой, хотя потом теряет гораздо больше.

Периодичность Поверки счетчиков электроэнергии определяется в соответствии с нормами, предусмотренными Государственным реестром средств измерительной техники Украины для каждого типа счетчика электроенергии.

*Различают следующие виды государственной поверки: *

— Первичную поверку прибора учета электроэнергии – выполняется на заводе-изготовителе счетчиков;

-периодическую (плановую) поверку – выполняется после плановой замены счетчика в сроки, предусмотренные Государственным реестром;

-внеплановую поверку – выполняется при допуске счетчика в эксплуатацию в случае превышения допустимых сроков поверки (для 1-фазных – 2 года и 3-фазных – 1 год) и после преждевременной замены счетчика у потребителя (причины замены могут быть разными: переход на учет по дифференциальному тарифу, повреждения счетчика или пломб и т.д.).

Бытовой потребитель не может быть инициатором проведения поверки прибора учета электроэнергии. Соответственно, он не может требовать от поставщика проведения внеплановой (преждевременной) замены и поверки расчетного прибора учета. За своевременность проведения периодической замены и поверки расчетного прибора учета у бытового потребителя отвечает энергопоставщик. Периодическая (плановая) замена и поверка у бытового потребителя осуществляется бесплатно. Внеплановая поверка осуществляется только в случае повреждения прибора учета или пломб, установленных на нем.

В Случае повреждения расчетного прибора учета по вине потребителя он будет оплачивать как ремонт, так и поверку счетчика согласно выставленному счету.

К расчетным не относятся счетчики электроэнергии, используемые для контрольного учета, а именно: счетчики в гаражных кооперативах, садово-огородных товариществах, комнатах общежитий и т.д. Такие контрольные счетчики потребитель может самостоятельно сдать для проведения поверки в пункте приема граждан облэнерго. После оплаты потребителем счета, выставленного пунктом приема граждан, будет проведен необходимый ремонт счетчика (профилактический или капитальный), а представителями Госпотребинспекции – государственная поверка.

_ (Сокращенная информация по данным ОАО «Прикарпатьеоблэнерго») _

Украинцы массово пересаживаются с бензиновых авто на дизель

Вчера, 15:00 — 5346 18

Украине не хватает на зарубежные покупки 1,7 млрд долларов

4 ч. назад — 887 9

МЭРТ: Прибыль ТОП-100 госкомпаний выросла в 20 раз

Вчера, 19:00 — 605 7

В 2020 году украинскую черешню впервые начали продавать в дальнем зарубежье

Вчера, 02:00 — 849 6

Контрактная служба в ВСУ: изменения за 3 года (инфографика)

Украинцы массово пересаживаются с бензиновых авто на дизель

Вчера, 15:00 — 5346 18

Контрактная служба в ВСУ: изменения за 3 года (инфографика)

Вчера, 14:00 — 1914 6

Украинцам урезали размер ЖКХ-субсидии: что творится с выплатами в Украине

5 ч. назад — 1348

В Японии денежные банкноты продают с огромной наценкой (инфографика)

Вчера, 17:00 — 1296 2

Названы ТОП-10 лучших стран мира для пенсионеров (инфографика)

Новый метод 3D-печати делает детали на 275% прочнее

Вчера, 15:10 — 473

Volkswagen презентовал концепт нового электромобиля (фото)

Позавчера, 15:10 — 1828

Индия запустила поезд с солнечными батареями на крыше

20.07.2020, 15:10 — 1039 3

Apple запатентовала технологию сканирования пальцев для вызова спасателей

19.07.2020, 15:10 — 569

Микроскоп-на-чипе поможет восстановить потерянное зрение

Валютный рынок в контексте

4 мин. назад — 157256524 27554

Когда начнется обвал нереальных цен на жилье в Киеве?

4 мин. назад — 2748655 30379

Українці масово пересідають з бензинових авто на дизель

16 мин. назад — 728 18

Около часа назад — 3818812 19890

Как будут жить Украина и ДНР/ЛНР в случае разделения?

Около часа назад — 2914052 31970

Как пользоваться прибором для остановки электросчетчика НИK 2301:

Если у Вас пластмассовый короб, то приборы с петлей просто вешаются на него, а если с корешком – просовываются между стенкой и коробом с электросчетчиком или просто заводиться внутрь, через отверстия захода кабелей подачи напряжения.

Если металлический ящик, то необходимо искать дыру или щель, где можно будет просунуть корешок (обычно она есть либо снизу где заходят провода, либо в окошке для автоматов.)

Если счетчик установлен внутри помещения то проблем вообще нет, просто прикладываете к нему «антенку»

• НИК 2102-02.М2В, НИК 2102-02, Ник 2102-02 М1 и другие однофазные ники.
• НИК 2102-02, Ник 2102-02 М1, НИК 2301, Ник 2301 АП1, Ник 2301 АП2, Ник 2301 АП3, Ник 2301 АП4 .
• Зх-фазные и 1-фазные НИКИ с ЖК дисплеями: НИК 2303, НИК 2303 АРК1,НИК 2303 АРП1, НИК 2303 АРП2, НИК 2303 АРП3, НИК 2303 АРТ1, НИК 2303 АРК1Т. НИК 2303 АРП1Т, НИК 2303 АРП2Т, НИК 2303 АРП3Т. НИК 2303 АРТ1Т

Цены: (зависит от года выпуска,модели счётчика и от того в чём и как установлен!)

• однофазные счётчики- от 2500 до 5000грн
• трёхфазные счётчики- от 5000 до 10 000грн

Некоторые модели к которым подходят приборы для остановки счетчиков:

• Дельта 8010
• ЛЕО-М 1.4, Лэо модернизированный
• ЛЕ-1101
• GrosS
• Меридиан СОЭ-1.02
• Меркурий 201, Меркурий 201.5 (1Ф). Меркурий 202.5
• НИК 2102-02.М2В, НИК 2102-02, Ник 2102-02 М1 и другие однофазные ники.
• РОСТОК СОЕ-5028НВ
• MASTER СО-ЭА09, СО-ЭА09М2, СОЭ-5028, СО-ЭА05М1, СО-ЭА 10Д
• Энергомера ЦЭ6807П-Ш4, Энергомера СЕ101, Энергомера СЕ 101-S10, Энергомера СЕ 200

• Actaris Ace 5000
• Меридиан СОЭ-1.02, Меридиан СОЭ-1.03, Меридиан ЛТЕ-1.03/2Т
• MASTER СО-ЭА05М1
• Меркурий 201, Меркурий 201.5 (1Ф), Меркурий 202.5. Меркурий 230 АМ, Меркурий 231 АМ-01, Merkury 231
• НИК 2102-02, Ник 2102-02 М1, НИК 2301, Ник 2301 АП1, Ник 2301 АП2, Ник 2301 АП3, Ник 2301 АП4 ,
• Зх-фазные и 1-фазные НИКИ с ЖК дисплеями: НИК 2303, НИК 2303 АРК1,НИК 2303 АРП1, НИК 2303 АРП2, НИК 2303 АРП3, НИК 2303 АРТ1, НИК 2303 АРК1Т. НИК 2303 АРП1Т, НИК 2303 АРП2Т, НИК 2303 АРП3Т. НИК 2303 АРТ1Т
• Энергомера 6803, Энергомера ЦЭ6803В, Энергомера ЦЭ6803ВМ, Энергомера ЦЭ6804, Энергомера ЦЭ6807П-Ш4, Энергомера ЦЭ6807БК, Энергомера СЕ101, Энергомера СЕ 101-S10
• СО-ЭА 10Д
• Elgama EMS, Gama 100, Elgama ELEKTRONIKA
• Энергия 9 СТК1-10, Энергия 9 СТК3
• Как остановить счётчик ник 2303
• Как остановить счётчик ник 2301

Остальные модели уточняйте по телефонам: +38 (063) 407-55-00

Цены и детали уточняйте по телефону или E-mail: +38 (063) 407-55-00, Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

div > .uk-panel’>» data-uk-grid-margin>

Методы (схемы) отмотки индукционных и электронных счётчиков бесплатно

Применение на практике сопсобов с целью хищения электроэнергии, воды, газа и т.д. как и сам факт, противозаконно!

Ответственность за это несет только иcпользующий полученную информации по назначению!

Отмотка счетчика — крайняя мера!

Так же крайне желательно применять некоторые хитрости позволяющие экономить электроэнергию и использовать энергосберегающие технологии дома и на производстве.

Это так же значительно снизит растраты электричества или газа.

Схемы по отмотке-остановке ГАЗОВЫХ счетчиков >>>

ИНФОРМАЦИЯ: Ниже приведены новейшие, нетрадиционные способы безучетного использования электроэнергии. Схемы отматывающих устройств, полностью разработанные авторами. Все они прошли испытания и проверены на практике. Собраны действующие образцы. В их основу положены элементарные законы электротехники, известные студентам младших курсов технических ВУЗов, но эти знания раньше в подобных вопросах не применялись. НОУ-ХАУ заключается в оригинальном использовании этих закономерностей при построении схем устройств. Способы юридически чистые — если контролёр не застукает ваш счетчик во время отсчета в обратную сторону, то никакая проверка не докажет вину абонента.

Бесплатные мощные потребители

Мощные потребители, такие как электрокотлы, камины, печи, холодильники, утюги, чайники и другие, можно включать таким образом, чтобы счетчик их не учитывал. Для этого их включают в обход счетчика, но без подсоединения к щитку дополнительных проводов. Необходимо только заземление. Никаких дополнительных элементов и деталей не требуется. Пломбировка счетчика не нарушается.

Характерные особенности. Необходимо заземление или трехпроводная электропроводка (евророзетки). Схема не пригодна, если используется устройство защитного отключения (УЗО) и если нет доступа к проводам, питающим счетчик.

Генератор обратной мощности

Устройство включается в любую розетку, никакие вмешательства в электропроводку и заземление не нужны. Потребители питаются как обычно, генератор им не мешает. Но индукционный счетчик (с диском) при этом считает в обратную сторону, а электронные и электронно-механические останавливаются, что тоже неплохо. Устройство приводит к циркуляции мощности в двух направлениях через счетчик. В прямом направлении за счет высокочастотной модуляции тока осуществляется частичный учет, а в обратном – полный. Поэтому счетчик воспринимает работу устройства как источник энергии, питающий из Вашей квартиры всю электрическую сеть. Счетчик при этом считает в обратную сторону со скоростью, равной разности полного и частичного учета. Электронный счетчик будет полностью остановлен и позволит безучетно потреблять энергию. Если мощность потребителей окажется большей, чем обратная мощность устройства, то счетчик будет вычитать последнюю из мощности потребителей. Устройство заставляет счетчик считать в обратную сторону со скоростью 5 кВт*час и построено всего на двух транзисторах, двух логических микросхемах серии К155, а также содержит десяток других распространенных деталей. Собрать и настроить его cможет и любитель без достаточного опыта. Если счетчик оборудован внешними трансформаторами тока и есть возможность подключиться к их вторичным обмоткам, то мощность отмотки умножается на коэффициент трансформации. Например, если трансформатор тока ТТ — 0,38 1000/5, один генератор обеспечит скорость отмотки 1000 кВт*час. Можно применить три генератора, по одному на каждую фазу. Будет тройной эффект.

Характерные особенности. Не нужно никакое вмешательство в электропроводку. Вся электропроводка остается нетронутой. Заземление не нужно. Можно применять устройство для как однофазных счетчиков при напряжении 220В, так и для трехфазных 380В, просто включая в любую розетку после счетчика. Потребители с генератором не связаны. Устройство защитного отключения (УЗО) не мешает работе устройства.

Инвертор реактивной мощности

Попробуйте включить любой неполярный конденсатор после счетчика. Вы увидите, что на него счетчик никак не реагирует. Причем, независимо от емкости. Любой, даже начинающий электрик знает, что ток в конденсаторе опережает напряжение по фазе на 90 градусов. Поэтому функция мощности (произведение тока на напряжение) симметрична относительно нулевого значения и счетчик ничего не считает. На языке электриков это называется емкостной реактивной мощностью, которая бесполезна для потребителей, но увеличивает cos(f) сети, и поэтому приветствуется энергоснабжающими организациями. Инвертор представляет собой несложное электронное устройство, преобразующее реактивную мощность в активную (полезную). Устройство включается в любую розетку, а от него питается мощный потребитель (или группа потребителей). Оно сделано таким образом, что потребляемый им ток по фазе опережает напряжение (почти как в идеальном конденсаторе). Поэтому счетчик воспринимает устройство как емкостную нагрузку и не учитывает большую часть фактически потребленной энергии. Устройство, в свою очередь, инвертируя полученную неучтенную энергию, питает потребители переменным током. При указанных на схеме элементах инвертор рассчитан на номинальное напряжение 220 В и мощность потребителей до 5 кВт. При желании мощность может быть увеличена. Главным достоинством устройства является то, что оно одинаково хорошо работает с любыми счетчиками, в том числе с электронными, электронно-механическими и даже новейшими, которые имеют в качестве датчика тока шунт или воздушный трансформатор. Вся электропроводка остается нетронутой. Заземление не нужно. Счетчик при этом учитывает очень малую часть потребленной электроэнергии. Основой устройства является инверторный мост, собранный на четырех тиристорах и простейшая схема управления на двух маломощных транзисторах. Нет ни одной микросхемы. Настройка очень простая. Собрать и настроить устройство cможет даже любитель без достаточного опыта.

Характерные особенности. Принципиально новый метод ограничения учета. Работает со всеми счетчиками, в том числе у которых в качестве датчика тока шунт или воздушный трансформатор. Не нужно никакое вмешательство в электропроводку. Вся электропроводка остается нетронутой. Заземление не нужно. Выходной каскад собран на тиристорах. Устройство не содержит ни одной микросхемы. В трехфазной сети может применяться три одинаковых устройства, по одному на каждую фазу. Устройство защитного отключения (УЗО) не влияет на работу инвертора.

Любой счетчик, в том числе и электронный можно остановить, не прибегая к перефазировке питающих проводников. Схема включения счетчика остается стандартной. Питание группы потебителей или всей квартиры осуществляется с помощью нуля, организованного дополнительно. Вмешательство в проводку минимальное и незаметное. Может быть оформлено в виде повреждения электропроводки, за которое не наказывают, либо установкой выключателя между счетчиком и квартирой, что также не является криминалом. В случае проверки дополнительный нуль может быть мгновенно соединен с основным, восстанавливая учет. Все изменения выполняются без нарушения пломбировки счетчика. Прилагается три варианта схемы.

Характерные особенности. Необходимо заземление и доступ к вводу счетчика. Никакие дляодетали не нужны. Схема не пригодна, если используется устройство защитного отключения (УЗО).

Ограничитель учета высокочастотный

Устройство предназначено для питания бытовых потребителей переменным током. Номинальное напряжение 220 В, мощность потребления до 5 кВт. Устройство просто включается в розетку и от него питается нагрузка. Вся электропроводка остается нетронутой. Заземление не нужно. Счетчик при этом учитывает только четверть потребленной электроэнергии. Работа устройства основана на старом испытанном принципе высокочастотной коммутации. Нагрузка питается от конденсатора, который заряжается импульсами высокой частоты от сети переменного тока. Заряд конденсатора, а следовательно и напряжение питания потребителя соответствует синусоиде сетевого напряжения. Ток, потребляемый устройством из электрической сети, представляет собой высокочастотные импульсы. Счетчики электроэнергии, в том числе электронные, содержат входной индукционный преобразователь, который имеет низкую чувствительность к токам высокой частоты. Поэтому энергопотребление в виде импульсов учитывается счетчиком с большой отрицательной погрешностью. Счетчик при этом учитывает только четверть фактически потребленной электроэнергии. Схема устройства максимально упрощена. Основные элементы: одна логическая микросхема К155ЛА8 и один мощный транзистор. Питание низковольтной части схемы производится без трансформатора. Даже нет узлов гальванической развязки! Собрать и настроить устройство без работы cможет начинающий дляолюбитель.

Характерные особенности. Простейшая схема. Бестрансформаторное питание. Не нужно никакое вмешательство в электропроводку. Вся электропроводка остается нетронутой. Заземление не нужно. Схема собрана на единственном мощном транзисторе. Устройство защитного отключения (УЗО) не мешает работе устройства.

Отмотка счетчиков без заземления

Если нет возможности использовать заземление, подключиться до счетчика или изменить его фазировку, то счетчики всё равно можно сматывать с помощью трансформатора. Для этого неподалёку должен жить сосед, с которым Вы в хороших отношениях. С ним нужно договориться, чтобы временно протянуть единственный провод между розетками вашей и его квартир, и с помощью любого примитивного трансформатора сматывать свои счетчики. Минимальное вмешательство в проводку заключается в установке всего двух перемычек в электрощитке. Эти перемычки сами по себе не являются нарушением и за них не наказывают. Такие перемычки часто ставят даже электрики энергосбыта при ремонте электропроводки (может быть у Вас они уже стоят). Фазировка счетчиков также остаётся правильной. Все соединения выполняются без нарушения пломбировки счетчика. Самое главное, что в этом случае не нужно заземление.

Характерные особенности. Необходимо только на время протянуть провод к соседу. Заземление не нужно. Схема не пригодна, если используется устройство защитного отключения (УЗО).

Бесплатные мощные потребители

Мощные потребители, такие как электрокотлы, камины, печи, холодильники, утюги, чайники и другие, можно включать таким образом, чтобы счетчик их не учитывал. Для этого их включают в обход счетчика, но без подсоединения к щитку дополнительных проводов. Необходимо только заземление. Никаких дополнительных элементов и дляодеталей не требуется. Пломбировка счетчика не нарушается.

Характерные особенности. Необходимо заземление или трехпроводная электропроводка (евророзетки). Схема не пригодна, если используется устройство защитного отключения (УЗО) и если нет доступа к проводам, питающим счетчик.

Вставляеш в Розетку — счетчик вертиться назад

Присланый проверенный способ. Характерно, что это самый легкий способ заставить крутить счётчик в вашу пользу

Самодельный способ №1

Любой счетчик, в том числе и электронный можно остановить, не прибегая к перефазировке питающих проводников. Схема включения счетчика остается стандартной, но с помощью заземле-ния создается искусственный нуль, который используется вместо естественного нулевого провода, и вводится небольшое повреждение в проводке

Этим способом можем “сэкономить” до 5 % электроенергии безучетно. При том без необходимости доступа до электросчетчика. Суть метода заключается в создании емкостной нагрузки, которая уменьшает угол между векторами тока и напряжения от 90 до 0 градусов. Что позволяет снижать величину реактивной энергии! и на этом экономить. Основным элементом устройства есть конденсатор, который заряжают в течении четверти периода сетевого напряжения импульсами высокой частоты (на них счетчик не реагирует), а потом его разряжают в сеть напрямую. В первую четверть периода сетевого напряжения энергия потребляется из сети, заряжается конденсатор C1, но заряжается через транзисторные ключи А и D которые управляется высокочастотными импульсами, то есть энергия на зарядку потребляется импульсами повышенной частоты. Известно, что счетчики в т.ч. электронные, содержат индукционный датчик тока с магнитопроводом имеющим ограниченную проводимость по частоте, так и индукционные, которые содержат кроме магнитной еще и механическую часть измерительной системы, имеют очень большую отрицательную погрешность при протекание ВЧ тока. Остается во вторую четверть периода, разрядить конденсатор в сеть без всяких импульсов, через те же ключи. Аналогично второй полупериод через другое плечо ключей С и В. Итак, к примеру: Потребили 2 кВт, счетчик учел 0.5 Вт, отдали в идеале 2 кВт, счетчик учел -2 кВт. Результат периода — индукционный счетчик крутится назад со скоростью -1.5 кВт, а электронный стоит до 1.5 кВт. Энергия разряда напрямую влияет на величину тока отмотки или на величину недоучета электроэнергии. Достоинства: 1. Вся система электропроводки остается нетронутой. 2. Устройство, собранное по данной схеме, просто вставляется в розетку и механический счетчик начинает вращаться в обратную сторону, а электронный просто останавливается. 3. Заземление не требуется. Недостатки: Нужны некоторые знания электроники с использованием микроконтроллеров. Результат работы: Индукционные счетчики уменьшают свои показания на 1-1,5 кВт/час, а электронные останавливаются или недоучитывают примерно столько же электроэнергии.

Кремация катушки напряжения

с помощью простейшей схемы, которая включается в обычную розетку, в индукционных трехфазных счетчиках, выводится из строя катушка напряжения той фазы, от которой запитанна вышеназванная розетка. Процесс выхода из строя одного элемента счетчика занимает максимум 2 минуты

Намагничивание постоянным током

Значительного увеличение отрицательной погрешности индукционных электросчётчиков добиваются, пропуская через их токовые катушки постоянный ток

На 100% гарантирована полная остановка электросчетчика любого типа (1-ф. и 3-х фазных, индукционных и электронных, отечественных и импортных). Данный способ основан на главном принципе учета электрической энергии в механических индукционных и электронных электросчетчиках, как в однофазных, так и в трехфазных. Для реализации данной схемы, вам не нужно будет вмешиваться во внутренние механизмы счетчиков. Все пломбы остаются не тронутыми! Необходимо только иметь доступ к самому счетчику. Эта схема идеальным образом подходит для жителей многоэтажных домов, а так же конечно возможна установка в любой жилой дом. В данной схеме реализовано гениальное решение, которой находилось все время на виду, что практически никто даже не подозревал как оно легко исполняется. Здесь вам будет подано не одно, а целых пять решений данного замысла. Добавлен способ, который практически совсем неизвестен работникам энергосберегающих организаций. Некоторые думают, что данный способ связан с использованием заземления и утаскивания фазы через общий провод счетчика. Хочу сказать, что этот способ не имеет с ним ничего общего и заземление не требуется! Достоинства: 1. Для того, что бы реализовать этот способ не нужно иметь никаких специальных знаний и не требуются никакие дополнительные электронные компоненты. 2. Существует неограниченная возможность потребления электрической энергии. 3. Этот способ самый эффективный и безопасный! Поэтому мы предлагаем его первым в списке. 4. Пломбы на счетчике остаются не тронутыми. 5. Возможность обнаружения практически нулевая. 6. Способ практически не известен работникам энергосбыта. Недостатки: ОТСУТСТВУЮТ!

В случае установки электронно-механического счетчика за пределами помещения, его некоторые абоненты приспособились отключать на всю зиму

Устройство предназначено для подключения бытовых потребителей и главное электрообогревателей в сеть переменного тока. Номинальное напряжение питания от сети 220 В, мощность потребления примерно 1 кВт. Применение других элементов позволяет использовать устройство для питания более мощных потребителей. Данная схема реализована по тому же принципу, что и схема генератора отмотки т.е. эти схемы эквивалентны, но выполнены по разному. Работа устройства основана на том, что нагрузка питается не непосредственно от сети переменного тока, а от конденсатора, заряд которого соответствует синусоиде сетевого напряжения, но сам процесс заряда происходит импульсами высокой частоты. Ток, потребляемый устройством из электрической сети, представляет собой импульсы высокой частоты. Счетчики электроэнергии, в том числе электронные, содержат входной индукционный преобразователь, который имеет низкую чувствительность к токам высокой частоты. Поэтому энергопотребление в виде импульсов учитывается счетчиком с большой отрицательной погрешностью. Энергия разряда напрямую влияет на величину тока отмотки или на величину недоучета электроэнергии. Достоинства: 1. Устройство, собранное по предлагаемой схеме, просто вставляется в розетку и от него питается нагрузка. 2. Вся электропроводка остается нетронутой. Заземление не нужно. Счетчик при этом учитывает примерно четверть потребленной электроэнергии. 3. Заземление в данной реализации схемы не нужно. Недостатки: Нужны некоторые знания электроники, электротехники и умение держать в руке паяльник! Результат работы: При указанных на схеме элементах устройство рассчитано на номинальное напряжение сети 220 В и мощность при которой счетчик недоучитывает энергию 2 кВт. Применение других элементов позволяет соответственно изменить мощность. Наш совет покупать сразу две схемы: эту! и генератора отмотки т.к. они реализованы по разным схемам а принцип работы один и тот же! Поэтому вы сможете потом выбрать наиболее подходящую для вас схему.

Обход двух счетчиков

При включенной нагрузке электросчетчики учет потребления вести не будут.

• Детская игра «Резиночка»: правила «Резиночка» — детская игра, заключающаяся в прыжках через узкую двойную. Photo 2020-06-23
• Мэнмейкер: одно упражнение на все (или почти все) мышцы тела Мэн — понятно, «мужик», ну а мейкер — это «превращающий». Photo 2020-06-23
• Новые штрафы за вождение в нетрезвом виде: суммы шокируют… Украинские законодатели решили в очередной раз ужесточить наказание за вождение. Photo 2020-06-23
• Лучшие рецепты домашней шаурмы Шаурма – блюдо арабского происхождения, которое является отличным перекусом. Шаурма. Photo 2020-06-22
• Разбираемся в символах на ярлыках одежды. Полезная памятка Вы наверняка не раз замечали, что на некоторых ваших вещах. Photo 2020-06-22
• Cпособы борьбы с комарами и их укусами Назойливые комары способны испортить самый прекрасный отдых. Эти маленькие кровопийцы. Photo 2020-06-21
• Зефир польза и вред, калорийность. Чем полезен, а чем вреден зефир? Зефир — не только аппетитное, но еще и полезное для. Photo 2020-06-21
• Этим хитростям нас научили еще в школе, и они до сих пор работают Некоторые житейские хитрости настолько полезные и простые, что могут пригодиться. Photo 2020-06-16
• Курсы криптовалют отправились в крутое пике Такие валюты, как Ethereum, Ethereum Classic, Zcash, Monero, Siacoin, рухнули. Photo 2020-06-15
• Платина Платина — благородный металл серебристо белого цвета. В таблице Менделеева. Photo 2020-06-14
• Днепр позеленел и покрылся водорослями Зелень заметили киевляне в районе центральных пляжей на Трухановом острове. Photo 2020-06-14
• Психологические трюки, которые будут работать на ком угодно Каждый из нас уникален, но внимательные психологи не перестают находить. Photo 2020-06-13
• Легендарный рыболовный рынок Бухара Свое начало Бухара берет с первой половины 60-х годов прошлого. Photo 2020-06-13
• Лучшие пляжи с бассейном в Киеве: куда поехать и сколько стоит Мечтаете об отдыхе рядом с бассейном, где вместе со своими. Photo 2020-06-11
• Танцующий миллионер расстался с женой-моделью Одна из самых танцевальных пар всего мира, 49-летний итальянский миллионер. Photo 2020-06-11
• Дюжина удивительных фактов о вирусах Вирусы растений безвредны для животных, а большинство вирусов животных безопасны. Photo 2020-06-09
• Лучшие блюда из картофеля Картофель не зря называют вторым хлебом. Но он не так. Photo 2020-06-09
• Сколько нужно готовить овощи, чтобы получилось вкусно и полезно Многим знакома ситуация, когда продукты в процессе приготовления получаются недоваренными. Photo 2020-06-30
• Места в Киеве, где хорошая рыбалка Если вы, также как и мы, любите рыбалку, тогда вам. Photo 2020-06-30
• «Киевэнерго», «Ощадбанк», «Нова пошта» и «Укртелеком» и другие украинские компании подверглись хакерской атаке Компьютерные сети энергокомпании «Киевэнерго» пострадали от хакерской атаки. Также пострадали. Photo 2020-06-27
• Очень полезная зверушка — Scutigera (Обыкновенная Мухоловка) Очень полезная зверушка! Не обижайте её. При всём своём отталкивающем. Photo 2020-06-27

В течение этого дня захочется обновления и новизны во всем. Однако начинать что-то новое стоит лишь во второй половине дня, в первой половине дня важно избегать поспешности и спонтанности. Это время лучше потратить на завершение ранее начатых проектов, чтобы они не отвлекали на себя ваше время в будущем или подвести некие итоги своего недавнего прошлого.

День неудачен для приобретения товаров для дома, изделий из серебра. Нежелательной в этот день будет покупка смартфона, ноутбука, оборудования для подключения к сети Интернет

При цитировании любых материалов публикуемых на портале www.shram.kiev.ua, ссылка обязательна. При копировании материалов для интернет-изданий обязательна прямая открытая для поисковых систем гиперссылка вне зависимости от объема используемых материалов (полного или частичного). Материалы, опубликованные со ссылкой на авторство от shram.kiev.ua не подлежат дальнейшей републикации или распространению в любой форме без разрешения Администрации. Права на изображения принадлежат их авторам. Платные материалы или материалы с пометкой «Реклама» размещаются на правах рекламы.

Вся предоставленная информация не может быть использована без обязательной консультации с специалистом. Мнение авторов статей, комментариев размещенных на наших страницах, может не совпадать с нашими мнениями и позицией. Администрация сайта и его владелец не несет ответственности за размещенную информацию, содержание рекламных материалов и комментариев, которые размещены на страницах портала, а также за последствия их публикации и использование.

Хитов 856 | Хостов 514

Cегодня 23 июля, воскресенье

Всемирный день китов и дельфинов

8праздников,6именин, 26памятных дат

• Праздники
• День Государственного флага Республики Абхазия
• День работников средств массовой информации Южной Осетии
• Вардавар — праздник Преображения Иисуса Христа в Армении
• День коктейля «Писко сур» в Перу
• Национальный день хот-дога в США
• Годовщина революции 1952 года в Египте

В народном календаре Антоний Громоносец

Завтра 24 июля, понедельник

Завтра до 05:32 первый день лунного цикла, после — второй. Данные приведены для временного пояса Москвы. Не забудьте сделать поправку для своего места проживания!

День кадастрового инженера в России

3праздника, 3именин, 22памятных даты

В народном календаре Ольга Страдница

Электросчетчики с пультом дистанционного управления

ты лепил уже куда-то?

можно подробней? желательно со схемой и понятной инструкцией, а не в стиле чих-пых-завёл-и-поехал.

А по теме кто-то ответит? Может кто ставил такой или подобный прибор учета, или думал об этом. Просто продажа волшебных счетчиков — тема идеальная для кидалова, вот и хотелось бы выяснить — а не развод ли это, что называется пожиже.

Сложного нету ни чего. Хотя если с электроникой не знакомы, то лучше не лезть. Так же хорошо иметь знакомого, который может опломбировать счетчик. По сути что на пломбе будет написано не проверяют. Лично не разу не сталкивался.

Меняете местами фазу на входе и ноль. Счетчик работает. С помощью перемычки в розетку вы его останавливаете. Но тут счетчик должен находиться дома.

Так же с помощью трансформатора его можно отматать назад.(схем полно в гугле на любой вкус)

На счет первого, что я писал, то делается щиток под счетчик с двойной стенкой. Потом (в зависимости от сечения проволки) на стержень наматывается медная проволка (расчитывается в зависимости от сечения и нужной силы индукции). Прячется этот магнит в двойную стенку и запитывается отсчетчика.

В 2020 году россиянам начнут бесплатно устанавливать электросчетчики — Российская газета

Основная часть тех, кто пользуется старыми счетчиками, живет в домах старше 15 лет. Фото: Елена Нагорных/ТАСС

Уже разработан и внесен в Госдуму законопроект правительства, который даст возможность многим частным пользователям бесплатно установить новый счетчик учета электроэнергии.

Правда, не всем желающим это будет доступно. Так, рассчитывать на замену счетчика с июля 2020 года смогут те, у кого вышел из строя прибор учета потребления электроэнергии или закончился срок его годности. Срок годности счетчика не превышает 16 лет, напоминают эксперты.

Сейчас в большей части регионов энергосбытовые компании предлагают менять счетчики абонентам за свои деньги. Например, однотарифный счетчик старого образца с работой по установке в Московской области обойдется семье в шесть тысяч рублей.

Новый трехфазный считает по разным тарифам потребление электричества: пик (с 7.00 до 10.00 и с 17.00 до 21.00), полупик (с 10.00 до 17.00) и ночь (с 21.00 до 07.00). Его установка обойдется в девять тысяч рублей. Но зато этот счетчик как раз можно подключить к интеллектуальной системе. И его установка будет бесплатной для потребителя, но не раньше лета 2020 года.

В новых многоквартирных домах уже сразу устанавливают новые приборы учета. Также промышленные потребители в большей степени поменяли счетчики за свой счет. И основная часть тех, кто пользуется старыми приборами, живет в домах, построенных более 15 лет назад.

Сегодня установка "умного" счетчика обойдется семье в девять тысяч рублей

По данным исследования J son & Partners Consulting, предполагается, что степень проникновения современных интеллектуальных средств учета электроэнергии на российском рынке к 2020 году может составить в зависимости от сценария от 10 до 40 процентов. К 2020 году спрос на интеллектуальные приборы учета электроэнергии в России, по данным исследования, может составить от 700 тысяч до трех миллионов штук.

Как показывает опыт Эстонии и Италии, которые уже выстроили новую систему учета, понадобится несколько лет на замену счетчиков и построение интеллектуальной системы. В России именно сетевые организации заинтересованы в максимально полном сборе показаний приборов учета и контроля объемов потребленной электроэнергии. Но они работают больше с балансодержателями, то есть с теми, кто управляет многоквартирными домами.

Поэтому законопроектом предусмотрено, что с 1 июля 2020 года не допускается включение расходов сетевых организаций на приобретение и установку приборов учета электрической энергии (ИПУ), а также расходов на создание интеллектуальной системы учета электрической энергии (ИСУ) в состав тарифа на услуги по передаче электрической энергии и в плату за технологическое присоединение.

У иных игроков рынка электроэнергетики и потребителей ограничений на установку приборов и систем учета проектом закона не установлено, отмечают эксперты. "Но мы считаем, что для потребителей (за исключением потребителей с мощностью свыше 670 кВт) финансирование приобретения и установки комплекта является экономически необоснованным", — отмечает член Наблюдательного совета ассоциации "Некоммерческое партнерство территориальных сетевых организаций" Алексей Седых.

При отказе от включения в тариф затрат на создание интеллектуальных систем учета электроэнергии могут возникнуть ситуации, когда сетевые организации оперативно не подключат приборы учета к интеллектуальной системе, прогнозирует Седых. Для потребителей в свою очередь в отсутствие инфраструктуры интеллектуальных измерений, способных своевременно собрать, обработать и передать информацию потребителям в необходимом формате, применение дорогостоящих приборов учета не имеет смысла, добавляет он.

Получается, что в каждой квартире либо в каждом доме нужно устанавливать системы, которые бы собирали данные с приборов и отправляли в центр обработки данных. Но пока единые стандарты и протоколы функционирования интеллектуальных систем учета не прописаны.

Отсутствие таких стандартов и протоколов для систем учета, обязательных к применению как сетевыми компаниями, так и потребителями, значительно усложняет (то есть делает более дорогим) построение самой единой системы, отмечает Алексей Седых. Есть риск сбоев и ошибок при передаче информации между различными сегментами интеллектуальной системы учета из-за того, что участники рынка будут приобретать и устанавливать несовместимые друг с другом приборы, пояснил Седых.

У операторов связи есть уже наработки по созданию единых информационно-аналитических систем ЖКХ. И как раз там обработка данных в многоквартирном доме идет в едином центре управляющей компании, а не в каждой квартире. Эксперты предлагают рассмотреть и этот вариант.

http://xn——6kcbktavdlbgcj0aocg1bklkfee2kc2k4a.xn--p1acf/category/elektroschetchik/page/9/

Ещё по теме  Требуют вынести электросчетчик на улицу
