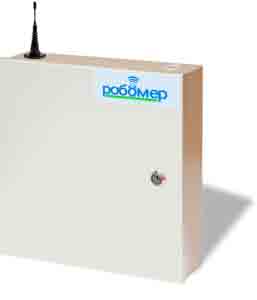

Оборудование, предназначенное для передачи данных от приборов учета: считывающие устройства, блоки управления, переходники, адаптеры, преобразователи и конвентеры интерфейсов.

Весь спектр оборудования известной компании Danfoss — один из лидеров по производству тепловой и другой промышленной автоматики.

http://energoteplolider.ru/

Постановление Правительства РФ от 18 ноября 2020 г. № 1034 “О коммерческом учете тепловой энергии, теплоносителя”

В соответствии с Федеральным законом «О теплоснабжении» Правительство Российской Федерации постановляет:

1. Утвердить прилагаемые Правила коммерческого учета тепловой энергии, теплоносителя.

2. Федеральным органам исполнительной власти в 3-месячный срок привести свои нормативные правовые акты в соответствие с настоящим постановлением.

3. Министерству строительства и жилищно-коммунального хозяйства Российской Федерации утвердить в 2-недельный срок методику осуществления коммерческого учета тепловой энергии, теплоносителя.

коммерческого учета тепловой энергии, теплоносителя

(утв. постановлением Правительства РФ от 18 ноября 2020 г. № 1034)

1. Настоящие Правила устанавливают порядок организации коммерческого учета тепловой энергии, теплоносителя, в том числе:

а) требования к приборам учета;

б) характеристики тепловой энергии, теплоносителя, подлежащие измерению в целях коммерческого учета тепловой энергии, теплоносителя и контроля качества теплоснабжения;

в) порядок определения количества поставленных тепловой энергии, теплоносителя в целях коммерческого учета тепловой энергии, теплоносителя (в том числе расчетным путем);

г) порядок распределения потерь тепловой энергии, теплоносителя тепловыми сетями при отсутствии приборов учета на границах смежных тепловых сетей.

2. Методология осуществления коммерческого учета тепловой энергии, теплоносителя определяется методикой, утвержденной Министерством строительства и жилищно-коммунального хозяйства Российской Федерации (далее — методика).

3. Понятия, используемые в настоящих Правилах, означают следующее:

«ввод в эксплуатацию узла учета» — процедура проверки соответствия узла учета тепловой энергии требованиям нормативных правовых актов и проектной документации, включая составление акта ввода в эксплуатацию узла учета тепловой энергии;

«водосчетчик» — измерительный прибор, предназначенный для измерения объема (массы) воды (жидкости), протекающей в трубопроводе через сечение, перпендикулярное направлению скорости потока;

«время работы приборов учета» — интервал времени, в течение которого на основе показаний приборов учета ведется учет тепловой энергии, а также измерение и регистрация массы (объема) и температуры теплоносителя;

«вывод тепловой сети» — выход тепловых сетей от источника тепловой энергии в определенном направлении;

«вычислитель» — составной элемент теплосчетчика, принимающий сигналы от датчиков и обеспечивающий расчет и накопление данных о количестве тепловой энергии и параметрах теплоносителя;

«зависимая схема подключения теплопотребляющей установки» — схема подключения теплопотребляющей установки к тепловой сети, при которой теплоноситель из тепловой сети поступает непосредственно в теплопотребляющую установку;

«закрытая водяная система теплоснабжения» — комплекс технологически связанных между собой инженерных сооружений, предназначенных для теплоснабжения без отбора горячей воды (теплоносителя) из тепловой сети;

«измерительная система учета» — многоканальное средство измерений, включающее каналы измерения тепловой энергии с измерительными компонентами — теплосчетчиками, а также дополнительные измерительные каналы массы (объема) теплоносителя и его параметров — температуры и давления;

«индивидуальный тепловой пункт» — комплекс устройств для присоединения теплопотребляющей установки к тепловой сети, преобразования параметров теплоносителя и распределения его по видам тепловой нагрузки для одного здания, строения или сооружения;

«качество тепловой энергии» — совокупность параметров (температур и давлений) теплоносителя, используемых в процессах производства, передачи и потребления тепловой энергии, обеспечивающих пригодность теплоносителя для работы теплопотребляющих установок в соответствии с их назначением;

«насыщенный пар» — водяной пар, находящийся в термодинамическом равновесии с соприкасающейся с ним водой;

«независимая схема подключения теплопотребляющей установки» — схема подключения теплопотребляющей установки к тепловой сети, при которой теплоноситель, поступающий из тепловой сети, проходит через теплообменник, установленный на тепловом пункте, где нагревает вторичный теплоноситель, используемый в дальнейшем в теплопотребляющей установке;

«неисправность средств измерений узла учета» — состояние средств измерений, при котором узел учета не соответствует требованиям нормативных правовых актов, нормативно-технической и (или) конструкторской (проектной) документации (в том числе в связи с истечением сроков поверки средств измерений, входящих в состав узла учета, нарушением установленных пломб, а также с работой в нештатных ситуациях);

«открытая водяная система теплоснабжения» — комплекс технологически связанных между собой инженерных сооружений, предназначенных для теплоснабжения и (или) горячего водоснабжения путем отбора горячей воды (теплоносителя) из тепловой сети или отбора горячей воды из сетей горячего водоснабжения;

«перегретый пар» — водяной пар, имеющий температуру более высокую, чем температура насыщения при определенном давлении;

«подпитка» — теплоноситель, дополнительно подаваемый в систему теплоснабжения для восполнения его технологического расхода и потерь при передаче тепловой энергии;

«прибор учета» — средство измерений, включающее технические устройства, которые выполняют функции измерения, накопления, хранения и отображения информации о количестве тепловой энергии, а также о массе (об объеме), температуре, давлении теплоносителя и времени работы приборов;

«расход теплоносителя» — масса (объем) теплоносителя, прошедшего через поперечное сечение трубопровода за единицу времени;

«расходомер» — прибор, предназначенный для измерения расхода теплоносителя;

«расчетный метод» — совокупность организационных процедур и математических действий по определению количества тепловой энергии, теплоносителя при отсутствии приборов учета или их неработоспособности, применяемых в случаях, установленных настоящими Правилами;

«срезка температурного графика» — поддержание постоянной температуры теплоносителя в тепловой сети независимо от температуры наружного воздуха;

«теплосчетчик» — прибор, предназначенный для измерения отдаваемой теплоносителем или расходуемой вместе с ним тепловой энергии, представляющий собой единую конструкцию либо состоящий из составных элементов — преобразователей расхода, расходомеров, водосчетчиков, датчиков температуры (давления) и вычислителя;

«техническая эксплуатация узла учета» — совокупность операций по обслуживанию и ремонту элементов узла учета тепловой энергии, обеспечивающих достоверность результатов измерений;

«узел учета» — техническая система, состоящая из средств измерений и устройств, обеспечивающих учет тепловой энергии, массы (объема) теплоносителя, а также контроль и регистрацию параметров теплоносителя;

«утечка теплоносителя» — потери воды (пара) через неплотности технологического оборудования, трубопроводов и теплопотребляющих установок;

«формуляр измерительной системы учета» — документ, составляемый в отношении измерительной системы узла учета и отражающий в том числе состав узла учета и изменения в его составе;

«функциональный отказ» — неисправность в системе узла учета или его элементов, при которой учет тепловой энергии, массы (объема) теплоносителя прекращается или становится недостоверным;

«центральный тепловой пункт» — комплекс устройств для присоединения теплопотребляющих установок нескольких зданий, строений или сооружений к тепловой сети, а также для преобразования параметров теплоносителя и распределения его по видам тепловой нагрузки.

4. Коммерческий учет тепловой энергии, теплоносителя организуется в целях:

а) осуществления расчетов между теплоснабжающими, теплосетевыми организациями и потребителями тепловой энергии;

б) контроля за тепловыми и гидравлическими режимами работы систем теплоснабжения и теплопотребляющих установок;

в) контроля за рациональным использованием тепловой энергии, теплоносителя;

г) документирования параметров теплоносителя — массы (объема), температуры и давления.

5. Коммерческий учет тепловой энергии, теплоносителя осуществляется с помощью приборов учета, которые устанавливаются в точке учета, расположенной на границе балансовой принадлежности, если договором теплоснабжения, договором поставки тепловой энергии (мощности), теплоносителя или договором оказания услуг по передаче тепловой энергии, теплоносителя (далее — договор) не определена иная точка учета.

6. Узлы учета, введенные в эксплуатацию до вступления в силу настоящих Правил, могут быть использованы для коммерческого учета тепловой энергии, теплоносителя до истечения срока службы основных приборов учета (расходомер, тепловычислитель), входящих в состав узлов учета.

7. По истечении 3 лет со дня вступления в силу настоящих Правил теплосчетчики, не отвечающие требованиям настоящих Правил, не могут использоваться для установки как в новых, так и существующих узлах учета.

8. Теплоснабжающие организации или иные лица не вправе требовать от потребителя тепловой энергии установки на узле учета приборов или дополнительных устройств, не предусмотренных настоящими Правилами.

9. Теплоснабжающая организация, теплосетевая организация и потребитель имеют право установки на узле учета дополнительных приборов для контроля режима подачи и потребления тепловой энергии, теплоносителя в том числе для дистанционного снятия показаний с тепловычислителя, не препятствующих при этом осуществлению коммерческого учета тепловой энергии, теплоносителя и не влияющих на точность и качество измерений.

10. В случае установки на узле учета оборудования дистанционного снятия показаний доступ к указанной системе вправе получить теплоснабжающая (теплосетевая) организация и потребитель в порядке и на условиях, которые определяются договором.

11. В случае если к тепловой сети, отходящей от источника тепловой энергии, подключен единственный потребитель тепловой энергии и эта тепловая сеть принадлежит указанному потребителю тепловой энергии на праве собственности или ином законном основании, по соглашению сторон договора допускается ведение учета потребляемой тепловой энергии по показаниям прибора учета, установленного на узле учета источника тепловой энергии.

12. В случае если одна из сторон договора, обязанная в соответствии с федеральными законами установить прибор учета, не выполняет эту обязанность, другая сторона договора обязана в порядке, установленном законодательством Российской Федерации, установить прибор учета для осуществления расчетов по договору.

13. В случае если обеими сторонами договора установлен прибор учета, для коммерческого учета тепловой энергии, теплоносителя по договору применяются показания того прибора учета, который установлен на границе балансовой принадлежности.

При наличии 2 равнозначных узлов учета по разные стороны границы балансовой принадлежности для коммерческого учета тепловой энергии, теплоносителя принимаются показания узла учета, обеспечивающего учет с минимальной погрешностью. Погрешность в этом случае складывается из величины неизмеряемых тепловых потерь от границы балансовой принадлежности до узла учета и приведенной погрешности измерений.

14. Используемые приборы учета должны соответствовать требованиям законодательства Российской Федерации об обеспечении единства измерений, действующим на момент ввода приборов учета в эксплуатацию.

По истечении интервала между поверками либо после выхода приборов учета из строя или их утраты, если это произошло до истечения межповерочного интервала, приборы учета, не соответствующие требованиям законодательства Российской Федерации об обеспечении единства измерений, подлежат поверке либо замене на новые приборы учета.

15. Коммерческий учет тепловой энергии, теплоносителя организуется во всех точках поставки и точках приема.

16. Коммерческий учет тепловой энергии, теплоносителя, поставляемых потребителям тепловой энергии, теплоносителя, может быть организован как теплоснабжающими организациями, теплосетевыми организациями, так и потребителями тепловой энергии.

17. Организация коммерческого учета тепловой энергии, теплоносителя, если иное не предусмотрено положениями настоящих Правил, включает:

а) получение технических условий на проектирование узла учета;

б) проектирование и установку приборов учета;

в) ввод в эксплуатацию узла учета;

г) эксплуатацию приборов учета, в том числе процедуру регулярного снятия показаний приборов учета и использование их для коммерческого учета тепловой энергии, теплоносителя;

д) поверку, ремонт и замену приборов учета.

18. Выдача технических условий на установку узла (прибора) учета, ввод в эксплуатацию, пломбирование узлов (приборов) учета и участие в комиссиях по приемке узлов (приборов) учета осуществляется без взимания с потребителя тепловой энергии платы.

19. Узлы учета оборудуются в месте, максимально приближенном к границе балансовой принадлежности трубопроводов, с учетом реальных возможностей на объекте.

20. На источниках тепловой энергии узлы учета устанавливаются на каждом выводе тепловой сети.

21. Отбор тепловой энергии, теплоносителя на собственные и хозяйственные нужды источника тепловой энергии организуется до узлов учета на выводах. В иных случаях отбор тепловой энергии, теплоносителя должен осуществляться через отдельные узлы учета.

Отбор теплоносителя на подпитку систем теплоснабжения с установкой отдельного счетчика осуществляется из обратного трубопровода после датчика расхода по ходу потока теплоносителя. Датчики давления могут быть установлены как до датчика расхода, так и после него. Датчики температуры устанавливаются после датчика расхода по ходу потока теплоносителя.

22. В случае если участки тепловой сети принадлежат на праве собственности или ином законном основании различным лицам или если существуют перемычки между тепловыми сетями, принадлежащие на праве собственности или ином законном основании различным лицам, на границе балансовой принадлежности должны быть установлены узлы учета.

23. Сбор сведений о показаниях приборов учета, о количестве поставленной (полученной, транспортируемой) тепловой энергии, теплоносителя, количестве тепловой энергии в составе поданной (полученной, транспортируемой) горячей воды, количестве и продолжительности нарушений, возникающих в работе приборов учета, и иных сведений, предусмотренных технической документацией, отображающихся приборами учета, а также снятие показаний приборов учета (в том числе с использованием телеметрических систем — систем дистанционного снятия показаний) осуществляются потребителем или теплосетевой организацией, если иное не предусмотрено договором с теплоснабжающей организацией.

24. Потребитель или теплосетевая организация предоставляют организации, осуществляющей водоснабжение и (или) водоотведение, до окончания 2-го дня месяца, следующего за расчетным месяцем, сведения о показаниях приборов учета по состоянию на 1-е число месяца, следующего за расчетным месяцем, если иные сроки не установлены законодательством Российской Федерации, а также сведения о текущих показаниях приборов учета в течение 2 рабочих дней после получения запроса о предоставлении таких сведений от теплоснабжающей организации. Такая информация направляется теплоснабжающей организации любым доступным способом (почтовое отправление, факсограмма, телефонограмма, электронное сообщение с использованием информационно-телекоммуникационной сети «Интернет»), позволяющим подтвердить получение теплоснабжающей организацией указанной информации.

В случае если технические характеристики используемых приборов учета и узлов учета позволяют использовать телеметрические системы для передачи показаний приборов учета и существует финансовое и техническое обеспечение установки телеметрических модулей и телеметрического программного обеспечения, представление (снятие) показаний приборов учета осуществляется дистанционно с использованием таких телеметрических систем.

25. Потребитель или теплосетевая организация обязаны обеспечить беспрепятственный доступ представителей теплоснабжающей организации или по указанию теплоснабжающей организации представителей иной организации к узлам учета и приборам учета для сверки показаний приборов учета и проверки соблюдения условий эксплуатации приборов узла учета.

26. В случае если в процессе сверки обнаружено расхождение сведений о показаниях приборов учета потребителя или теплосетевой организации в отношении объема поставленной (полученной) тепловой энергии, теплоносителя со сведениями, представленными потребителем или теплосетевой организацией, теплоснабжающая организация составляет акт сверки показаний приборов учета, подписываемый представителями потребителя или теплосетевой организации и теплоснабжающей организации.

При несогласии представителя потребителя или теплосетевой организации с содержанием акта сверки показаний приборов учета представитель потребителя или теплосетевой организации на акте делает отметку «ознакомлен» и проставляет подпись. Возражения потребителя или теплосетевой организации указываются в акте либо направляются теплоснабжающей организации в письменной форме любым способом, позволяющим подтвердить получение документа потребителем или теплосетевой организацией. В случае отказа представителя потребителя или теплосетевой организации от подписания акта сверки показаний приборов учета такой акт подписывается представителем теплоснабжающей организации с отметкой «представитель потребителя или теплосетевой организации от подписи отказался».

Акт сверки показаний приборов учета является основанием для осуществления перерасчета объема поставленной (полученной) тепловой энергии, теплоносителя со дня подписания акта сверки показаний приборов учета до дня подписания следующего акта.

27. В целях контроля объемов поставленной (полученной) тепловой энергии, теплоносителя теплоснабжающая организация либо потребитель или теплосетевая организация вправе использовать контрольные (параллельные) приборы учета при условии уведомления одной из сторон договора другой стороны договора об использовании таких приборов учета.

Контрольные (параллельные) приборы учета устанавливаются на сетях теплоснабжающей организации, теплосетевой организации или потребителя в местах, позволяющих обеспечить коммерческий учет тепловой энергии, теплоносителя, поставленной потребителю, теплосетевой организации.

В случае различия показаний контрольных (параллельных) приборов учета и основных приборов учета более чем на погрешность измерения таких приборов учета за период, составляющий не менее одного расчетного месяца, лицо, установившее контрольный (параллельный) прибор учета, может потребовать у другой стороны проведения учета внеочередной поверки эксплуатируемого этой стороной прибора учета.

28. Показания контрольного (параллельного) прибора учета используются в целях коммерческого учета тепловой энергии, теплоносителя на период неисправности, поверки основного прибора учета, а также в случае нарушения сроков представления показаний приборов учета.

29. Установка, замена, эксплуатация и поверка контрольных (параллельных) приборов учета осуществляются в соответствии с процедурами, предусмотренными для установки, замены, эксплуатации и поверки основных приборов учета.

30. Лицо, установившее контрольный (параллельный) прибор учета, обязано предоставлять другой стороне договора (потребителю, теплосетевой организации, теплоснабжающей организации) беспрепятственный доступ к контрольным (параллельным) приборам учета в целях контроля за правильностью установки и эксплуатации контрольного (параллельного) прибора учета.

31. Коммерческий учет тепловой энергии, теплоносителя расчетным путем допускается в следующих случаях:

а) отсутствие в точках учета приборов учета;

б) неисправность прибора учета;

в) нарушение установленных договором сроков представления показаний приборов учета, являющихся собственностью потребителя.

32. При бездоговорном потреблении тепловой энергии, теплоносителя определение количества тепловой энергии, теплоносителя, использованных потребителем, производится расчетным путем.

33. Узел учета оборудуется теплосчетчиками и приборами учета, типы которых внесены в Федеральный информационный фонд по обеспечению единства измерений.

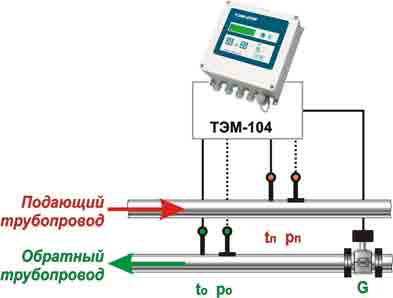

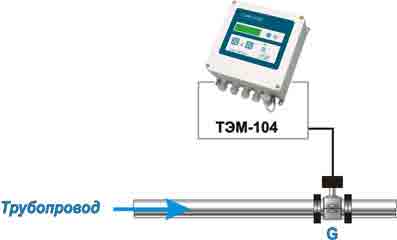

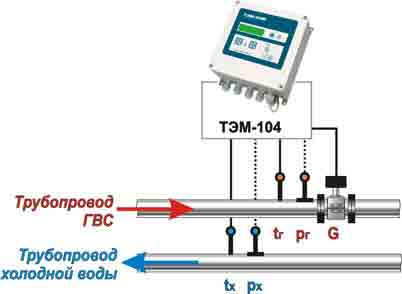

34. Теплосчетчик состоит из датчиков расхода и температуры (давления), вычислителя или их комбинации. При измерении перегретого пара дополнительно устанавливается датчик давления пара.

Теплосчетчики снабжаются стандартными промышленными протоколами и могут быть снабжены интерфейсами, позволяющими организовать дистанционный сбор данных в автоматическом (автоматизированном) режиме. Эти подключения не должны влиять на метрологические характеристики теплосчетчика.

В случае если данные, определенные дистанционно, и данные, считанные непосредственно с теплосчетчика, не совпадают, базой для определения суммы оплаты служат данные, считанные непосредственно с теплосчетчика.

35. Конструкция теплосчетчиков и приборов учета, входящих в состав теплосчетчиков, обеспечивает ограничение доступа к их частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

36. В теплосчетчиках допускается коррекция внутренних часов вычислителя без вскрытия пломб.

37. Вычислитель теплосчетчика должен иметь нестираемый архив, в который заносятся основные технические характеристики и настроечные коэффициенты прибора. Данные архива выводятся на дисплей прибора и (или) компьютер. Настроечные коэффициенты заносятся в паспорт прибора. Любые изменения должны фиксироваться в архиве.

38. Для источника тепловой энергии проект измерительной системы узла учета разрабатывается на основании технического задания, подготовленного владельцем источника тепловой энергии и согласованного со смежной теплоснабжающей (теплосетевой) организацией в части соблюдения требований настоящих Правил, условий договора и условий подключения источника тепловой энергии к системе теплоснабжения.

39. Проект узла учета для иных объектов помимо источников тепловой энергии разрабатывается на основании:

а) технических условий, выдаваемых теплоснабжающей организацией по запросу потребителя;

б) требований настоящих Правил;

в) технической документации на приборы учета и средства измерений.

40. Технические условия содержат:

а) наименование и местонахождение потребителя;

б) данные о тепловых нагрузках по каждому их виду;

в) расчетные параметры теплоносителя в точке поставки;

г) температурный график подачи теплоносителя в зависимости от температуры наружного воздуха;

д) требования в отношении обеспечения возможности подключения узла учета к системе дистанционного съема показаний прибора учета с использованием стандартных промышленных протоколов и интерфейсов, за исключением требований к установке средств связи, если теплоснабжающая организация использует или планирует использовать такие средства;

е) рекомендации, касающиеся средств измерений, устанавливаемых на узле учета (теплоснабжающая организация не вправе навязывать потребителю конкретные типы приборов учета, но в целях унификации и возможности организации дистанционного сбора информации с узла учета она вправе давать рекомендации).

41. Теплоснабжающая организация обязана выдать технические условия на установку прибора учета в течение 15 рабочих дней со дня получения запроса потребителя.

42. В случае если в указанный срок теплоснабжающая организация не выдаст технические условия или выдаст технические условия, не содержащие сведений, установленных настоящими Правилами, потребитель вправе самостоятельно разработать проект узла учета и осуществить установку прибора учета в соответствии с настоящими Правилами, о чем он обязан уведомить теплоснабжающую организацию.

43. При наличии вентиляционной и технологической тепловой нагрузки к техническим условиям прилагаются график работы и расчет мощности теплопотребляющих установок.

44. Проект узла учета содержит:

а) копию договора теплоснабжения с приложением актов разграничения балансовой принадлежности и сведения о расчетных нагрузках для действующих объектов. Для вновь вводимых в эксплуатацию объектов прилагаются сведения о проектных нагрузках или условиях подключения;

б) план подключения потребителя к тепловой сети;

в) принципиальную схему теплового пункта с узлом учета;

г) план теплового пункта с указанием мест установки датчиков, размещения приборов учета и схемы кабельных проводок;

д) электрические и монтажные схемы подключения приборов учета;

е) настроечную базу данных, вводимую в тепловычислитель (в том числе при переходе на летний и зимний режимы работы);

ж) схему пломбирования средств измерений и устройств, входящих в состав узла учета, в соответствии с пунктом 71 настоящих Правил;

з) формулы расчета тепловой энергии, теплоносителя;

и) расход теплоносителя по теплопотребляющим установкам по часам суток в зимний и летний периоды;

к) для узлов учета в зданиях (дополнительно) — таблицу суточных и месячных расходов тепловой энергии по теплопотребляющим установкам;

л) формы отчетных ведомостей показаний приборов учета;

м) монтажные схемы установки расходомеров, датчиков температуры и датчиков давления;

н) спецификацию применяемого оборудования и материалов.

45. Диаметр расходомеров выбирается в соответствии с расчетными тепловыми нагрузками таким образом, чтобы минимальный и максимальный расходы теплоносителя не выходили за пределы нормированного диапазона расходомеров.

46. Спускные устройства (спускники) предусматриваются:

а) на подающем трубопроводе — после первичного преобразователя расхода теплоносителя;

б) на обратном (циркуляционном) трубопроводе — до первичного преобразователя расхода теплоносителя.

47. Электронные приборы рекомендуется монтировать в отдельном щите, защищенном от постороннего вмешательства.

48. В комплекте оборудования предусматриваются монтажные вставки для замещения первичных преобразователей расхода теплоносителя и расходомеров.

49. Проект узла учета, устанавливаемого у потребителя тепловой энергии, подлежит согласованию с теплоснабжающей (теплосетевой) организацией, выдавшей технические условия на установку приборов учета.

50. Потребитель направляет на согласование в теплоснабжающую (теплосетевую) организацию копию проекта узла учета. В случае несоответствия проекта узла учета положениям пункта 44 настоящих Правил теплоснабжающая (теплосетевая) организация обязана в течение 5 рабочих дней со дня получения копии проекта узла учета направить потребителю уведомление о представлении недостающих документов (сведений).

В этом случае срок поступления проекта узла учета на согласование определяется с даты представления доработанного проекта.

51. Теплоснабжающая (теплосетевая) организация не вправе отказаться от согласования проекта узла учета в случае его соответствия пункту 44 настоящих Правил. В случае непредоставления сведений о согласовании или замечаний к проекту узла учета в течение 15 рабочих дней со дня получения копии проекта узла учета проект считается согласованным.

Ввод в эксплуатацию узла учета, установленного на источнике тепловой энергии

52. Смонтированные узлы учета (измерительные системы узлов учета), прошедшие опытную эксплуатацию, подлежат вводу в эксплуатацию.

53. Для ввода в эксплуатацию узла учета, установленного на источнике тепловой энергии, владельцем источника тепловой энергии назначается комиссия по вводу в эксплуатацию узла учета (далее — комиссия) в следующем составе:

а) представитель владельца источника тепловой энергии;

б) представитель смежной теплосетевой организации;

в) представитель организации, осуществляющей монтаж и наладку сдаваемого в эксплуатацию оборудования.

54. Вызов представителей, указанных в пункте 53 настоящих Правил, осуществляет владелец источника тепловой энергии не позднее чем за 10 рабочих дней до дня предполагаемой приемки путем направления членам комиссии письменных уведомлений.

55. Для ввода узла учета в эксплуатацию владелец источника тепловой энергии представляет комиссии:

а) принципиальные схемы подключения выводов источника тепловой энергии;

б) акты разграничения балансовой принадлежности;

в) проекты узлов учета, согласованные теплоснабжающей (теплосетевой) организацией в порядке, установленном настоящими Правилами;

г) заводские паспорта составных частей узла учета, содержащие технические и метрологические характеристики;

д) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;

е) формуляр измерительной системы узла учета (при наличии такой системы);

ж) смонтированную систему, включая приборы, регистрирующие параметры теплоносителя;

Ещё по теме  Тепловой счетчик

з) ведомость непрерывной работы приборов в течение 3 суток.

56. При вводе узла учета в эксплуатацию проверяется:

а) соответствие заводских номеров средств измерений номерам, указанным в их паспортах;

б) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения;

в) качество монтажа средств измерений и линий связи, а также соответствие монтажа требованиям технической и проектной документации;

г) наличие пломб изготовителя или ремонтного предприятия и поверителя.

57. При вводе в эксплуатацию измерительной системы узла учета на источнике тепловой энергии составляется акт ввода в эксплуатацию узла учета и узел учета пломбируется. Пломбы ставят представители организации — владельца источника тепловой энергии и основной смежной теплоснабжающей организации.

58. Узел учета считается пригодным для коммерческого учета тепловой энергии, теплоносителя с даты подписания акта ввода в эксплуатацию.

59. В случае выявления несоответствия узла учета положениям настоящих Правил узел учета не вводится в эксплуатацию и в акте ввода в эксплуатацию приводится полный перечень выявленных недостатков с указанием пунктов настоящих Правил, положения которых нарушены, и сроков их устранения. Такой акт ввода в эксплуатацию составляется и подписывается всеми членами комиссии в течение 3 рабочих дней.

60. Перед началом отопительного периода после очередной поверки или ремонта осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на источнике тепловой энергии в порядке, установленном пунктами 53 — 59 настоящих Правил.

Ввод в эксплуатацию узла учета, установленного у потребителя, на смежных тепловых сетях и на перемычках

61. Смонтированный узел учета, прошедший опытную эксплуатацию, подлежит вводу в эксплуатацию.

62. Ввод в эксплуатацию узла учета, установленного у потребителя, осуществляется комиссией в следующем составе:

а) представитель теплоснабжающей организации;

б) представитель потребителя;

в) представитель организации, осуществлявшей монтаж и наладку вводимого в эксплуатацию узла учета.

63. Комиссия создается владельцем узла учета.

64. Для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета, согласованный с теплоснабжающей организацией, выдавшей технические условия и паспорт узла учета или проект паспорта, который включает в себя:

а) схему трубопроводов (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами;

б) свидетельства о поверке приборов и датчиков, подлежащих поверке, с действующими клеймами поверителя;

в) базу данных настроечных параметров, вводимую в измерительный блок или тепловычислитель;

г) схему пломбирования средств измерений и оборудования, входящего в состав узла учета, исключающую несанкционированные действия, нарушающие достоверность коммерческого учета тепловой энергии, теплоносителя;

д) почасовые (суточные) ведомости непрерывной работы узла учета в течение 3 суток (для объектов с горячим водоснабжением — 7 суток).

65. Документы для ввода узла учета в эксплуатацию представляются в теплоснабжающую организацию для рассмотрения не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию.

66. При приемке узла учета в эксплуатацию комиссией проверяется:

а) соответствие монтажа составных частей узла учета проектной документации, техническим условиям и настоящим Правилам;

б) наличие паспортов, свидетельств о поверке средств измерений, заводских пломб и клейм;

в) соответствие характеристик средств измерений характеристикам, указанным в паспортных данных узла учета;

г) соответствие диапазонов измерений параметров, допускаемых температурным графиком и гидравлическим режимом работы тепловых сетей, значениям указанных параметров, определяемых договором и условиями подключения к системе теплоснабжения.

67. При отсутствии замечаний к узлу учета комиссией подписывается акт ввода в эксплуатацию узла учета, установленного у потребителя.

68. Акт ввода в эксплуатацию узла учета служит основанием для ведения коммерческого учета тепловой энергии, теплоносителя по приборам учета, контроля качества тепловой энергии и режимов теплопотребления с использованием получаемой измерительной информации с даты его подписания.

69. При подписании акта о вводе в эксплуатацию узла учета узел учета пломбируется.

70. Пломбирование узла учета осуществляется:

а) представителем теплоснабжающей организации в случае, если узел учета принадлежит потребителю;

б) представителем потребителя, у которого установлен узел учета.

71. Места и устройства для пломбировки узла учета заранее готовятся монтажной организацией. Пломбировке подлежат места подключения первичных преобразователей, разъемов электрических линий связи, защитных крышек на органах настройки и регулировки приборов, шкафы электропитания приборов и другое оборудование, вмешательство в работу которого может повлечь за собой искажение результатов измерений.

72. В случае наличия у членов комиссии замечаний к узлу учета и выявления недостатков, препятствующих нормальному функционированию узла учета, этот узел учета считается непригодным для коммерческого учета тепловой энергии, теплоносителя.

В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. Указанный акт составляется и подписывается всеми членами комиссии в течение 3 рабочих дней. Повторная приемка узла учета в эксплуатацию осуществляется после полного устранения выявленных нарушений.

73. Перед каждым отопительным периодом и после очередной поверки или ремонта приборов учета осуществляется проверка готовности узла учета к эксплуатации, о чем составляется акт периодической проверки узла учета на границе раздела смежных тепловых сетей в порядке, установленном пунктами 62 — 72 настоящих Правил.

Эксплуатация узла учета, установленного на источнике тепловой энергии

74. За техническое состояние средств измерений и устройств, входящих в состав узлов учета, установленных на источнике тепловой энергии, несет ответственность владелец источника тепловой энергии.

75. Узел учета считается вышедшим из строя в следующих случаях:

а) отсутствие результатов измерений;

б) несанкционированное вмешательство в работу узла учета;

в) нарушение установленных пломб на средствах измерений и устройствах, входящих в состав узла учета, а также повреждение линий электрических связей;

г) механическое повреждение средств измерений и устройств, входящих в состав узла учета;

д) наличие врезок в трубопроводы, не предусмотренных проектом узла учета;

е) истечение срока поверки любого из приборов (датчиков);

ж) работа с превышением нормированных пределов в течение большей части расчетного периода.

76. Время выхода из строя узла учета, установленного на источнике тепловой энергии, фиксируется записью в журнале показаний приборов учета.

77. Представитель владельца источника тепловой энергии обязан также сообщить в теплосетевую организацию и единую теплоснабжающую организацию данные о показаниях приборов учета на момент их выхода из строя.

78. Владелец источника тепловой энергии обязан сообщить потребителю о выходе из строя приборов учета, входящих в состав узла учета, если учет осуществляется по этим приборам учета, входящим в состав узла учета, установленного на источнике тепловой энергии, и передать потребителю данные показаний приборов на момент их выхода из строя.

79. Представителям теплоснабжающей организации и потребителей (в случае, если учет ведется по приборам, установленным на источнике тепловой энергии) предоставляется беспрепятственный доступ к узлу учета и документации, относящейся к узлу учета.

Эксплуатация узла учета, установленного потребителем на смежных тепловых сетях и на перемычках

80. В срок, установленный договором, потребитель или уполномоченное им лицо передает теплоснабжающей организации отчет о теплопотреблении, подписанный потребителем. Договором может быть предусмотрено, что отчет о теплопотреблении представляется на бумажном носителе, на электронных носителях или с использованием средств диспетчеризации (с использованием автоматизированной информационно-измерительной системы).

81. Потребитель вправе потребовать, а теплоснабжающая организация обязана представить ему расчет количества потребленной тепловой энергии, теплоносителя за отчетный период не позднее чем через 15 дней после сдачи отчета о теплопотреблении.

82. В случае если узел учета принадлежит теплоснабжающей (теплосетевой) организации, потребитель вправе потребовать копии распечаток с приборов учета за отчетный период.

83. В случае если имеются основания сомневаться в достоверности показаний приборов учета, любая сторона договора вправе инициировать проверку комиссией функционирования узла учета с участием теплоснабжающей (теплосетевой) организации и потребителя. Результаты работы комиссии оформляются актом проверки функционирования узла учета.

84. При возникновении разногласий между сторонами договора по корректности показаний узла учета владелец узла учета по требованию другой стороны договора в течение 15 дней со дня обращения организует внеочередную поверку приборов учета, входящих в состав узла учета, с участием представителя теплоснабжающей организации и потребителя.

85. В случае подтверждения правильности показаний приборов учета затраты на внеочередную поверку несет сторона договора, потребовавшая проведения внеочередной поверки. В случае обнаружения факта недостоверности показаний приборов учета затраты несет владелец узла учета.

86. При выявлении нарушений в работе узла учета количество израсходованной тепловой энергии определяется расчетным методом с момента выхода из строя прибора учета, входящего в состав узла учета. Время выхода прибора учета из строя определяется по данным архива тепловычислителя, а при их отсутствии — с даты сдачи последнего отчета о теплопотреблении.

87. Владелец узла учета обязан обеспечить:

а) беспрепятственный доступ к узлу учета стороне договора;

б) сохранность установленных узлов учета;

в) сохранность пломб на средствах измерений и устройствах, входящих в состав узла учета.

88. В случае если узел учета установлен в помещении, не принадлежащем владельцу узла учета на праве собственности или ином законном основании, собственник помещения несет обязанности, предусмотренные пунктом 87 настоящих Правил.

89. При выявлении каких-либо нарушений в функционировании узла учета потребитель обязан в течение суток известить об этом обслуживающую организацию и теплоснабжающую организацию и составить акт, подписанный представителями потребителя и обслуживающей организации. Потребитель передает этот акт в теплоснабжающую организацию вместе с отчетом о теплопотреблении за соответствующий период в сроки, определенные договором.

90. При несвоевременном сообщении потребителем о нарушениях функционирования узла учета расчет расхода тепловой энергии, теплоносителя за отчетный период производится расчетным путем.

91. Не реже 1 раза в год, а также после очередной (внеочередной) поверки или ремонта проверяется работоспособность узла учета, а именно:

а) наличие пломб (клейм) поверителя и теплоснабжающей организации;

б) срок действия поверки;

в) работоспособность каждого канала измерений;

г) соответствие допустимому диапазону измерений для прибора учета фактических значений измеряемых параметров;

д) соответствие характеристик настроек тепловычислителя характеристикам, содержащимся во вводимой базе данных.

92. Результаты проверки узла учета оформляются актами, подписанными представителями теплоснабжающей организации и потребителя.

93. Оценка отклонения показателей качества теплоснабжения и теплопотребления от величин, указанных в договоре, осуществляется на основании показаний приборов учета, входящих в состав узла учета, установленного у потребителя, или переносных средств измерений. Применяемые средства измерений должны быть поверены. Отсутствие соответствующих измерений служит основанием для отклонения претензий потребителя по качеству тепловой энергии, теплоносителя.

III. Характеристики тепловой энергии, теплоносителя, подлежащие измерению в целях их коммерческого учета и контроля качества теплоснабжения

94. Коммерческому учету тепловой энергии, теплоносителя подлежат количество тепловой энергии, используемой в том числе в целях горячего водоснабжения, масса (объем) теплоносителя, а также значения показателей качества тепловой энергии при ее отпуске, передаче и потреблении.

95. В целях коммерческого учета тепловой энергии, теплоносителя и контроля качества теплоснабжения осуществляется измерение:

а) времени работы приборов узла учета в штатном и нештатном режимах;

б) давления в подающем и обратном трубопроводах;

в) температуры теплоносителя в подающем и обратном трубопроводах (температура обратной воды в соответствии с температурным графиком);

г) расхода теплоносителя в подающем и обратном трубопроводах;

д) расхода теплоносителя в системе отопления и горячего водоснабжения, в том числе максимального часового расхода;

е) расхода теплоносителя, израсходованного на подпитку системы теплоснабжения, при наличии подпиточного трубопровода.

96. В целях коммерческого учета тепловой энергии, теплоносителя и контроля качества теплоснабжения на источнике тепловой энергии при использовании в качестве теплоносителя пара осуществляется измерение:

а) времени работы приборов узла учета в штатном и нештатном режимах;

б) отпущенной тепловой энергии за час, сутки и расчетный период;

в) массы (объема) отпущенного пара и возвращенного источнику теплоты конденсата за час, сутки и расчетный период;

г) температуры пара, конденсата и холодной воды за час и за сутки с последующим определением их средневзвешенных значений;

д) давления пара, конденсата за час и за сутки с последующим определением их средневзвешенных значений.

97. В открытых и закрытых системах теплопотребления на узле учета тепловой энергии и теплоносителя с помощью прибора (приборов) определяются:

а) масса (объем) теплоносителя, полученного по подающему трубопроводу и возвращенного по обратному трубопроводу;

б) масса (объем) теплоносителя, полученного по подающему трубопроводу и возвращенного по обратному трубопроводу за каждый час;

в) среднечасовая и среднесуточная температура теплоносителя в подающем и обратном трубопроводах узла учета.

98. В открытых и закрытых системах теплопотребления, суммарная тепловая нагрузка которых не превышает 0,1 Гкал/ч, на узле учета с помощью приборов определяется только время работы приборов узла учета, масса (объем) полученного и возвращенного теплоносителя, а также масса (объем) теплоносителя, расходуемого на подпитку.

99. В системах теплопотребления, подключенных по независимой схеме, дополнительно определяется масса (объем) теплоносителя, расходуемого на подпитку.

100. В открытых системах теплопотребления дополнительно определяются:

а) масса (объем) теплоносителя, израсходованного на водоразбор в системах горячего водоснабжения;

б) среднечасовое давление теплоносителя в подающем и обратном трубопроводах узла учета.

101. Среднечасовые и среднесуточные значения параметров теплоносителя определяются на основании показаний приборов, регистрирующих параметры теплоносителя.

102. В паровых системах теплопотребления на узле учета с помощью приборов определяются:

а) масса (объем) полученного пара;

б) масса (объем) возвращенного конденсата;

в) масса (объем) получаемого пара за каждый час;

г) среднечасовые значения температуры и давления пара;

д) среднечасовая температура возвращаемого конденсата.

103. Среднечасовые значения параметров теплоносителя определяются на основании показаний приборов, регистрирующих эти параметры.

104. В системах теплопотребления, подключенных к тепловым сетям по независимой схеме, определяется масса (объем) конденсата, расходуемого на подпитку.

105. Контроль качества теплоснабжения при поставке и потреблении тепловой энергии производится на границах балансовой принадлежности между теплоснабжающей, теплосетевой организацией и потребителем.

106. Качество теплоснабжения определяется как совокупность установленных нормативными правовыми актами Российской Федерации и (или) договором теплоснабжения характеристик тепловой энергии, в том числе термодинамических параметров теплоносителя.

107. Контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим системы теплоснабжения теплоснабжающих и теплосетевых организаций:

а) при присоединении теплопотребляющей установки потребителя непосредственно к тепловой сети:

давление в подающем и обратном трубопроводах;

температура теплоносителя в подающем трубопроводе в соответствии с температурным графиком, указанным в договоре теплоснабжения;

б) при присоединении теплопотребляющей установки потребителя через центральный тепловой пункт или при непосредственном присоединении к тепловым сетям:

давление в подающем и обратном трубопроводе;

перепад давления на выходе из центрального теплового пункта между давлением в подающем и обратном трубопроводах;

соблюдение температурного графика на входе системы отопления в течение всего отопительного периода;

давление в подающем и циркуляционном трубопроводе горячего водоснабжения;

температура в подающем и циркуляционном трубопроводе горячего водоснабжения;

в) при присоединении теплопотребляющей установки потребителя через индивидуальный тепловой пункт:

давление в подающем и обратном трубопроводе;

соблюдение температурного графика на входе тепловой сети в течение всего отопительного периода.

108. Контролю качества теплоснабжения подлежат следующие параметры, характеризующие тепловой и гидравлический режим потребителя:

а) при присоединении теплопотребляющей установки потребителя непосредственно к тепловой сети:

температура обратной воды в соответствии с температурным графиком, указанным в договоре теплоснабжения;

расход теплоносителя, в том числе максимальный часовой расход, определенный договором теплоснабжения;

расход подпиточной воды, определенный договором теплоснабжения;

б) при присоединении теплопотребляющей установки потребителя через центральный тепловой пункт, индивидуальный тепловой пункт или при непосредственном присоединении к тепловым сетям:

температура теплоносителя, возвращаемого из системы отопления в соответствии с температурным графиком;

расход теплоносителя в системе отопления;

расход подпиточной воды согласно договору теплоснабжения.

109. Конкретные величины контролируемых параметров указываются в договоре теплоснабжения.

IV. Порядок определения количества поставленных тепловой энергии, теплоносителя в целях их коммерческого учета, в том числе расчетным путем

110. Количество тепловой энергии, теплоносителя, поставленных источником тепловой энергии, в целях их коммерческого учета определяется как сумма количеств тепловой энергии, теплоносителя по каждому трубопроводу (подающему, обратному и подпиточному).

111. Количество тепловой энергии, теплоносителя, полученных потребителем, определяется энергоснабжающей организацией на основании показаний приборов узла учета потребителя за расчетный период.

112. В случае если для определения количества поставленной (потребленной) тепловой энергии, теплоносителя в целях их коммерческого учета требуется измерение температуры холодной воды на источнике тепловой энергии, допускается введение указанной температуры в вычислитель в виде константы с периодическим пересчетом количества потребленной тепловой энергии с учетом фактической температуры холодной воды. Допускается введение нулевого значения температуры холодной воды в течение всего года.

113. Величина фактической температуры определяется:

а) для теплоносителя — единой теплоснабжающей организацией на основе данных о фактических среднемесячных значениях величины температуры холодной воды на источнике тепловой энергии, предоставляемых владельцами источников тепловой энергии, которые являются одинаковыми для всех потребителей тепловой энергии в границах системы теплоснабжения. Периодичность перерасчета определяется в договоре;

б) для горячей воды — организацией, эксплуатирующей центральный тепловой пункт, на основе замеров фактической температуры холодной воды перед нагревателями горячего водоснабжения. Периодичность перерасчета определяется в договоре.

114. Определение количества поставленной (полученной) тепловой энергии, теплоносителя в целях коммерческого учета тепловой энергии, теплоносителя (в том числе расчетным путем) производится в соответствии с методикой осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденной Министерством строительства и жилищно-коммунального хозяйства Российской Федерации (далее — методика). В соответствии с методикой осуществляется:

а) организация коммерческого учета на источнике тепловой энергии, теплоносителя и в тепловых сетях;

б) определение количества тепловой энергии, теплоносителя в целях их коммерческого учета, в том числе:

количества тепловой энергии, теплоносителя, отпущенных источником тепловой энергии, теплоносителя;

количества тепловой энергии и массы (объема) теплоносителя, которые получены потребителем;

количество тепловой энергии, теплоносителя, израсходованных потребителем во время отсутствия коммерческого учета тепловой энергии, теплоносителя по приборам учета;

в) определение количества тепловой энергии, теплоносителя расчетным путем для подключения через центральный тепловой пункт, индивидуальный тепловой пункт, от источников тепловой энергии, теплоносителя, а также для иных способов подключения;

г) определение расчетным путем количества тепловой энергии, теплоносителя при бездоговорном потреблении тепловой энергии;

д) определение распределения потерь тепловой энергии, теплоносителя;

е) при работе приборов учета в течение неполного расчетного периода корректировка расхода тепловой энергии расчетным путем за время отсутствия показаний в соответствии с методикой.

115. При отсутствии в точках учета приборов учета или работы приборов учета более 15 суток расчетного периода определение количества тепловой энергии, расходуемого на отопление и вентиляцию, осуществляется расчетным путем и основывается на пересчете базового показателя по изменению температуры наружного воздуха за весь расчетный период.

116. В качестве базового показателя принимается значение тепловой нагрузки, указанное в договоре теплоснабжения.

117. Пересчет базового показателя производится по фактической среднесуточной температуре наружного воздуха за расчетный период, принимаемой по данным метеорологических наблюдений ближайшей к объекту теплопотребления метеостанции территориального органа исполнительной власти, осуществляющего функции оказания государственных услуг в области гидрометеорологии.

В случае если в период срезки температурного графика в тепловой сети при положительных температурах наружного воздуха отсутствует автоматическое регулирование подачи тепла на отопление, а также если срезка температурного графика осуществляется в период низких температур наружного воздуха, величина температуры наружного воздуха принимается равной температуре, указанной в начале срезки графика. При автоматическом регулировании подачи тепла принимается фактическое значение температуры, указанной в начале срезки графика.

118. При неисправности приборов учета, истечении срока их поверки, включая вывод из работы для ремонта или поверки на срок до 15 суток, в качестве базового показателя для расчета тепловой энергии, теплоносителя принимается среднесуточное количество тепловой энергии, теплоносителя, определенное по приборам учета за время штатной работы в отчетный период, приведенное к расчетной температуре наружного воздуха.

119. При нарушении сроков представления показаний приборов в качестве среднесуточного показателя принимается количество тепловой энергии, теплоносителя, определенное по приборам учета за предыдущий расчетный период, приведенное к расчетной температуре наружного воздуха.

В случае если предыдущий расчетный период приходится на другой отопительный период или данные за предыдущий период отсутствуют, производится пересчет количества тепловой энергии, теплоносителя в соответствии с пунктом 121 настоящих Правил.

120. Количество тепловой энергии, теплоносителя, расходуемых на горячее водоснабжение, при наличии отдельного учета и временной неисправности приборов (до 30 дней) рассчитывается по фактическому расходу, определенному по приборам учета за предыдущий период.

121. В случае отсутствия отдельного учета или нерабочего состояния приборов более 30 дней количество тепловой энергии, теплоносителя, расходуемых на горячее водоснабжение, принимается равным значениям, установленным в договоре теплоснабжения (величина тепловой нагрузки на горячее водоснабжение).

122. При определении количества тепловой энергии, теплоносителя учитывается количество тепловой энергии, поставленной (полученной) при возникновении нештатных ситуаций. К нештатным ситуациям относятся:

а) работа теплосчетчика при расходах теплоносителя ниже минимального или выше максимального предела расходомера;

б) работа теплосчетчика при разности температур теплоносителя ниже минимального значения, установленного для соответствующего тепловычислителя;

в) функциональный отказ;

г) изменение направления потока теплоносителя, если в теплосчетчике специально не заложена такая функция;

д) отсутствие электропитания теплосчетчика;

е) отсутствие теплоносителя.

123. В теплосчетчике должны определяться следующие периоды нештатной работы приборов учета:

а) время действия любой неисправности (аварии) средств измерений (включая изменение направления потока теплоносителя) или иных устройств узла учета, которые делают невозможным измерение тепловой энергии;

б) время отсутствия электропитания;

в) время отсутствия воды в трубопроводе.

124. В случае если в теплосчетчике имеется функция определения времени, в течение которого отсутствует вода в трубопроводе, время отсутствия воды выделяется отдельно и количество тепловой энергии за этот период не рассчитывается. В иных случаях время отсутствия воды входит в состав времени действия нештатной ситуации.

125. Количество теплоносителя (тепловой энергии), потерянного в связи с утечкой, рассчитывается в следующих случаях:

а) утечка, включая утечку на сетях потребителя до узла учета, выявлена и оформлена совместными документами (двусторонними актами);

б) величина утечки, зафиксированная водосчетчиком при подпитке независимых систем, превышает нормативную.

126. В случаях, указанных в пункте 125 настоящих Правил, величина утечки определяется как разность абсолютных значений измеренных величин без учета погрешностей.

В остальных случаях учитывается величина утечки теплоносителя, определенная в договоре теплоснабжения.

127. Масса теплоносителя, израсходованного всеми потребителями тепловой энергии и утраченного в виде утечки во всей системе теплоснабжения от источника тепловой энергии, определяется как масса теплоносителя, израсходованного источником тепловой энергии на подпитку всех трубопроводов водяных тепловых сетей, за вычетом внутристанционных расходов на собственные нужды при производстве электрической энергии и при производстве тепловой энергии, на производственные и хозяйственные нужды объектов этого источника и внутристанционные технологические потери трубопроводами, агрегатами и аппаратами в границах источника.

V. Порядок распределения потерь тепловой энергии, теплоносителя между тепловыми сетями при отсутствии приборов учета на границах смежных тепловых сетей

128. Распределение потерь тепловой энергии, теплоносителя, а также количества тепловой энергии, теплоносителя, передаваемых между тепловыми сетями теплоснабжающих организаций и теплосетевых организаций при отсутствии приборов учета на границах смежных частей тепловых сетей, производится расчетным путем следующим образом:

а) в отношении тепловой энергии, переданной (принятой) на границе балансовой принадлежности смежных тепловых сетей, расчет основывается на балансе количества тепловой энергии, отпущенной в тепловую сеть и потребленной теплопотребляющими установками потребителей (по всем организациям-собственникам и (или) иным законным владельцам смежных тепловых сетей) для всех сечений трубопроводов на границе (границах) балансовой принадлежности смежных участков тепловой сети, с учетом потерь тепловой энергии, связанных с аварийными утечками и технологическими потерями (опрессовка, испытание), потерями через поврежденную теплоизоляцию в смежных тепловых сетях, которые оформлены актами, нормативов технологических потерь при передаче тепловой энергии и потерь, превышающих утвержденные значения (сверхнормативные потери);

б) в отношении теплоносителя, переданного на границе балансовой принадлежности смежных тепловых сетей, расчет основывается на балансе количества теплоносителя, отпущенного в тепловую сеть и потребленного теплопотребляющими установками потребителей, с учетом потерь теплоносителя, связанных с аварийными утечками теплоносителя, оформленных актами, нормативов технологических потерь при передаче тепловой энергии, утвержденных в установленном порядке, и потерь, превышающих утвержденные значения (сверхнормативные).

129. Распределение сверхнормативных потерь тепловой энергии, теплоносителя между смежными тепловыми сетями производится в количествах, пропорциональных значениям утвержденных нормативов технологических потерь и потерь тепловой энергии с учетом аварийных утечек теплоносителя через поврежденную теплоизоляцию.

130. В случае передачи тепловой энергии, теплоносителя по участку тепловой сети, принадлежащему потребителю, при распределении потерь тепловой энергии, теплоносителя и сверхнормативных потерь тепловой энергии, теплоносителя указанные тепловые сети рассматриваются как смежные тепловые сети.

Утверждены Правила коммерческого учета тепловой энергии, теплоносителя.

Прописаны требования к приборам учета и порядок их установки.

Типы приборов должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений. По истечении трех лет с момента вступления в силу Правил установка не соответствующих им счетчиков запрещается.

Коммерческий учет организуется во всех точках поставки и приема. Если одна из сторон договора не выполняет закрепленную законом обязанность установить прибор учета, другая сторона должна это сделать для осуществления расчетов по договору.

Измерительные приборы размещаются на границе балансовой принадлежности, если иное не предусмотрено в договоре. Они подлежат периодической поверке.

Теплоснабжающая организация обязана выдать техусловия на установку прибора учета в течение 15 рабочих дней со дня получения запроса потребителя. При этом она не вправе навязывать потребителю конкретные типы приборов учета. Далее готовится проект узла учета. Закреплен порядок.

Плата за выдачу техусловий, ввод в эксплуатацию, пломбирование узлов (приборов) учета и участие в комиссиях по их приемке с потребителя теплоэнергии не взимается.

Потребитель или теплосетевая организация предоставляют организации, осуществляющей водоснабжение и (или) водоотведение, показания приборов учета по состоянию на 1-е число месяца, следующего за расчетным. Сведения передаются до окончания 2-го дня месяца, следующего за расчетным (если иные сроки не установлены законодательством). Также они направляют текущие показания приборов учета в течение 2 рабочих дней после получения соответствующего запроса от теплоснабжающей организации.

Коммерческий учет расчетным путем допускается, если приборы учета отсутствуют или они неисправны (в т. ч. не прошли поверку). Еще одно основание — нарушение установленных договором сроков представления показаний приборов учета, являющихся собственностью потребителя.

Ещё по теме  Общедомовой счетчик тепла как рассчитывается плата за отопление

Установлены особенности учета в закрытых и открытых системах теплопотребления, а также в паровых системах и тех, которые подключены по независимой схеме.

Отдельное внимание уделено контролю качества теплоснабжения.

Минстрою России поручено утвердить методику коммерческого учета теплоэнергии (теплоносителя).

© ООО «НПП «ГАРАНТ-СЕРВИС», 2020. Система ГАРАНТ выпускается с 1990 года. Компания «Гарант» и ее партнеры являются участниками Российской ассоциации правовой информации ГАРАНТ.

http://www.garant.ru/products/ipo/prime/doc/70411954/

приборы учета тепловой энергии

  • Главная
  • Системы теплопотребления, рекомендуемые приборы учета

Система теплопотребления – это комплекс теплопотребляющих энергоустановок (ТПЭ) с соединительными трубопроводами и тепловыми сетями, которые предназначены для удовлетворения одного или нескольких видов тепловой нагрузки (отопления, вентиляции, кондиционирования, горячего водоснабжения и технологические нужды).

Системы теплоснабжения, присоединенные к источникам ООО «ТСК Мосэнерго» закрытые.

Закрытая система теплоснабжения — водяная система теплоснабжения, в которой не предусматривается использование сетевой воды потребителями путем ее отбора из тепловой сети.

Расчеты за полученное тепло должны осуществляться на основании показаний приборов учета и контроля параметров теплоносителя. Сегодня около 95% потребляемой тепловой энергии потребителями определяется на основании показаний приборов учета. Помимо достоверного определения количества потреблённой тепловой энергии и теплоносителя, эти приборы позволяют отслеживать режим теплопотребления, контролировать параметры теплоносителя для принятия своевременных мер по рациональному использованию тепловой энергии и предотвращению возникновения аварийных ситуаций.

Приборы учета тепловой энергии, оснащенные системой удаленного доступа через различные линии связи (телефония, GPRS-модем), позволяют получать сведения с прибора через Интернет, как потребителям тепловой энергии, так и энергоснабжающей организации. Кроме того, такие приборы избавляют персонал абонента от необходимости ежемесячно передавать ведомости о потреблении тепловой энергии в отделение по сбыту тепловой энергии.

  • Типовые технические условия на организацию учета тепловой энергии

AD-2301 – хранение/передача данных

AD-1201,1202 – увеличение длинны линий связи до 1,2 км.

SA-94/3A: 0,17-100% Gмах.

г.Москва, ул. Фрязевская, 10

АПД-02,01Р – хранение/передача данных

г.Москва, Рязанский проспект, 8а



GT232/232, GT232/485F– увеличение длинны линий связи до 1,0 км

г.Москва, ул. Борисовские Пруды, 10, корп. 5



АП-5 –хранение/передача данных

AD-1201,1202 – увеличение длинны линий связи до 1,2 км.

г.Москва, 1-й Волоколамский проезд, 10, стр. 5

Адаптер сигналов USB

Взлет АС (АСДВ-020) для передачи данных

г. Санкт-Петербург, ул. Мастерская, 9

НП-4А – для поверки электронно-вычислительного блока

г. Санкт-Петербург, Выборгская наб., 45



г.Москва, Рязанский проспект, 6А

г.Москва, Каширское шоссе, 31





http://tsk-mosenergo.ru/index.php/sistemy-teplopotrebleniya-pribory-ucheta

приборы учета тепловой энергии

(495) 641-69-16 (499) 340-17-03

УСТАНОВКА СЧЕТЧИКОВ ВОДЫ БЕЗ ВЫХОДНЫХ С 9-00 ДО 19-00

Установка двух счетчиков воды

Наша компания также занимается поверкой,ремонтом, демонтажном и монтажом общедомовых теплосчетчиков и вычислителей, расходомеров ,термопреобразователей и пусконаладочными работами. ВИСТ,КМ-5,МАГИКА, Малахит-ТС8, Малахит-РС8, СКМ-1, ТЭМ-05М,ТЭМ-104 с ПРП, ТЭМ-106 с ПРП, SA-94, SENSUS Polikom M, ВЗЛЕТ, ВКТ-5, ВКТ-7, МКТС,СТ-10, TЕРОСС, ТМК, ТЭМ-104, ТЭМ-106, ЭСКО, MT200DS, MULTIKAL, ВТЭ-1.

Поверка квартирного теплосчетчика в стационарной лаборатории – 3 500 рублей

КАРАТ-Компакт – 14 000 рублей

В комплектацию входит

Теплосчетчик с погружной гильзой, диаметр 15 мм.;

Дополнительные комплектующие при нестандартной ситуации или диаметром 20 мм. оплачиваются дополнительно.

Установка теплосчетчика возможна только после осмотра специалиста.

Счетчик тепла устанавливается на радиатор отопления в квартире в зависимости от структуры самой системы ЦО. ЦО бывает двух типов: вертикальная и горизонтальная. При вертикальной системе (трубы, либо труба выходит из потолка и уходит в пол) счетчик тепла устанавливается на каждый радиатор в каждой комнате. Экономия услуг ЖКХ до 70% , при горизонтальной разводке (трубы входят в квартиру из стены и идут параллельно полу из комнаты в комнату), счетчик устанавливается один на всю квартиру.

Для поквартирного учета тепла могут используются теплосчетчики КАРАТ-Компакт, eif, МАРС, DIO-99, MINOL, TEHEM, DANFOS, ПУЛЬС, B METERS Hydrocal, Elster, VALTEC.

Теплосчетчик КАРАТ-Компакт – малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика – основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт .

Теплосчетчики КАРАТ-Компакт производятся в двух исполнениях:

Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

КАРАТ-Компакт-СП для установки в обратный трубопровод:

КАРАТ-Компакт-СП для установки в подающий трубопровод:

Пример: Монтаж теплосчетчика КАРАТ-Компакт в обратный трубопровод:

в специальный шаровый кран с отверстием

Архивы прибора включают интегральный архив с момента включения и помесячные архивы за 18 месяцев.

Теплосчетчик предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом.

Теплосчетчик измеряет, вычисляет и индицирует следующие параметры:

— тепловую энергию, (Гкал); — объем теплоносителя, м3;

— температуру теплоносителя в подающем и обратном трубопроводах, ?С;

— разность температур в подающем и обратном трубопроводах, ?С;

— мгновенный расход теплоносителя, м3/ч;

— мгновенную тепловую мощность, (Гкал/ч);

— объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;

  • Межповерочный интервал счетчика — 6 лет.
  • Тщательно проработанная модульная конструкция теплосчетчика обеспечивает удобство эксплуатации.
  • Теплосчетчики не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу условиям эксплуатации функционируют без отказов в течение многих лет.
  • Теплосчетчик имеет энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев , посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 45 суток .
  • Универсальное исполнение теплосчетчика позволяет использовать его в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды.

Установку счетчиков тепла мы проводим по районам Москвы: СВАО, ВАО, ЮВАО, ЮАО, ЮЗАО, ЗАО, СЗАО, САО, ЦАО, Митино, Солнцево, Куркино, Новопеределкино, Бутово, Новокосино. Ближайшем Подмосковье: Королев, Химки, Мытищи, Балашиха, Реутов, Люберцы, Видное, Красногорск, Долгопрудный.

Цены уточняйте у наших операторов!

Поверка счетчика воды без снятия



http://www.ekonom-service.ru/heatmeter

Установка узла учета тепловой энергии (установка теплосчетчиков)

После установки коммерческого узла учета теплоносителя на Вашем объекте, все затраты на энергосберегающие мероприятия принесут реальную экономию. Установка узла учета расхода тепловой энергии позволит снизить расходы на теплоснабжение на 30%. При отсутствии коммерческого учета тепловой энергии оплата тепла производится по расчетным нагрузкам.

Работа выполняется в несколько этапов:

Разработка проектной документации узла учета тепловой энергии

Разработка и согласование проектной документации узла учета тепла в теплоснабжающей организации (МОЭК)

от 30 000 — 40 000

Разработка проектной документации узла учета тепла для субабонента

Комплект теплосчетчика (в стоимость комплекта теплосчетчика входит тепловычислитель, преобразователи расхода, датчики, принтер, шкаф под принтер, монтажный комплект)

Стоимость рассчитывается конкретно для каждого объекта с учетом тепловых нагрузок и кол-вом систем (отопление, ГВС, вентиляция, ХВС, подпитка)

(кабель, металлорукав, провода, электрокороба, лотки, фланцы, переходы, сгоны, отводы)

III. Монтаж стандартного узла учета тепловой энергии

Сварочные, сантехнические, электромонтажные, демонтажные, монтажные, пусконаладочные работы:

— переврезка трубопроводов подачи теплоносителя;

— прокладка прямых участков трубопровода;

— демонтаж и монтаж запорной арматуры;

— врезка преобразователей расхода;

— врезка термосопротивлений КТПТР;

— монтаж электронного вычислительного блока;

— монтаж стальных коробов;

— прокладка кабеля в металорукаве;

— монтаж шкафа для принтера;

— пусконаладка узла учета тепла

IV. Сдача узла учета тепловой энергии

Сдача узла учета заказчику и представителю теплоснабжающей организации с оформлением Акта допуска в эксплуатацию приборов учета тепловой энергии (ПАО МОЭК)

Сдача узла учета заказчику и представителю теплоснабжающей организации (субабонент)

Специалисты ООО фирма «КИПОВЕЦ», имеют большой практический опыт работы, выполнят сантехнические, электромонтажные и пусконаладочные работы, сдадут узлы учета теплоснабжающей организации.

Наша фирма осуществляет монтаж «под ключ» и выполняет полный цикл работ — от обследования объекта до сдачи его в эксплуатацию:

1) согласование с заказчиком предстоящих работ;

2) выполнение сантехмонтажных и сварочных работ с отключением теплоносителя на срок не более 3,5 часов;

3) электромонтажные и пусконаладочные работы от 1-3 дней;

4) подготовка к сдаче и сдача объекта теплоснабжающей организации (7-14 раб. дней);

5) оформление акта допуска и акта выполненных работ (от 7 дней);

6) сокращение сроков выполнения работ за счет применения новых технологий.

Гарантия на монтажные работы – 1,5 года;

Гарантия на оборудование от производителя 1,5 года.

Не позволяйте деньгам «вылетать в трубу»!

Установка автоматики систем теплоснабжения (отопление и горячее водоснабжение)

Стоимость установки автоматики теплоснабжения для ОДНОЙ системы автоматики отопления ИЛИ автоматики горячего водоснабжения (оборудование, сварочные, сантехнические, монтажные и пусконаладочные работы) — 120000 рублей.

АКЦИЯ! При одновременном монтаже двух систем автоматики на горячую воду и отопление, стоимость снижается на 15%. Расчет (120000 х 2) х 15% = 204 000 рублей за ДВЕ системы автоматики.

Специалисты ООО фирма «КИПОВЕЦ», имеют большой практический опыт работы, выполнят сантехнические, электромонтажные и пусконаладочные работы, сдадут узлы учета теплоснабжающей организации.

Наша фирма осуществляет монтаж «под ключ» и выполняет полный цикл работ — от обследования объекта до сдачи его в эксплуатацию:

  1. согласование с заказчиком предстоящих работ;
  2. выполнение сантехмонтажных и сварочных работ с отключением теплоносителя на срок не более 3,5 часов;
  3. электромонтажные и пусконаладочные работы от 1-3 дней.

Гарантия на монтажные работы – 1 год;

Гарантия на оборудование от производителя 1 год.

Техническое обслуживание оборудования узла учета тепловой энергии

Ежемесячное техническое обслуживание приборов узла учета тепловой энергии в месяц за один объект 6467,66 руб., при заключении договор на техническое обслуживание нескольких объектов стоимость обслуживания уменьшается на 10% за каждый объект.

Краткие характеристики выполняемых работ:

1.Технический осмотр оборудования (ТО):

2.Осмотр оборудования, проверка состояния электрических соединений

3.Проверка состояния измерительных линий, пломб

4.Проверка условий эксплуатации УУТЭ (узла учета тепловой энергии);

5.Проверка работоспособности приборов УУТЭ;

6.Распечатка на принтере технологических параметров и их анализ

7.Распечатка на принтере внутренних параметров работы приборов и их анализ

8.Текущий ремонт приборов:

9.Регулировка и ремонт приборов

10.Периодическая поверка приборов

12.Составление и сдача отчетов по потреблению тепловой энергии за текущий месяц.

13.Обеспечение контроля и поддержание работоспособности приборов учета расхода тепловой энергии в соответствии с Правилами учета тепловой энергии;

14.Выдача рекомендаций по эксплуатации внутренних сетей;

15.Дистанционное наблюдение за работой тепловычислителя.

Периодичность выполнения работ

Технический осмотр оборудования (ТО):

Осмотр оборудования, проверка состояния электрических соединений

Проверка состояния измерительных линий, пломб

Распечатка на принтере технологических параметров и их анализ

Распечатка на принтере внутренних параметров работы приборов и их анализ

Текущий ремонт приборов:

Регулировка и ремонт приборов

В течении 2-3 часов после вызова

Периодическая поверка приборов

Согласно установленной паспортной периодичности

Ремонт приборов в стационарных условиях

По мере необходимости

Составление и сдача отчетов по потреблению тепловой энергии за текущий месяц в ПАО МОЭК

Сервисная служба ООО фирма «КИПОВЕЦ» осуществляет техническое обслуживание узлов учета расхода тепловой энергии в тепловых пунктах с целью обеспечения постоянной исправности и работоспособности оборудования.

Инженеры по техническому обслуживанию осуществляют контроль за работоспособностью узла учета, снимают распечатки параметров работы приборов учета и своевременно предоставляют необходимые данные в теплоснабжающую организацию. При обнаружении выхода из строя системы, специалисты нашей фирмы в срочном порядке выезжают на объект и производят необходимые работы по регулировке, настройке и ремонту оборудования. Поддержание работоспособности узла учета расхода тепловой энергии позволяет снизить расходы на теплоснабжение в среднем на 30-40%.

К каждому заказчику мы находим индивидуальный подход, как в технических, так и финансовых вопросах, стараемся удовлетворить любые его пожелания. Тем не менее, рыночные реалии таковы, что заказчику необходим выбор, поэтому, дополнительно мы готовы включить в состав технического обслуживания оплату ремонта или замену приборов, государственную поверку приборов учета тепла, если стоимость ремонта и поверки не превышает сумму за ежемесячное техническое обслуживание.

Надеемся на продолжение дальнейшего сотрудничества!

http://www.kipoves.ru/our-price.html

приборы учета тепловой энергии

111024, Российская Федерация, г. Москва, Андроновское ш., дом 26

Режим работы: Пн.-Пт. с 09:00-17:00

Приборы учета и регулирования

тепловой энергии, измерения

расхода воды и жидкостей



ТЕПЛОСЧЕТЧИК ЭЛЕКТРОМАГНИТНЫЙ МИКРОПРОЦЕССОРНЫЙ ТЭМ-104

Государственный реестр средств измерений Республики Беларусь № РБ 03 10 2344 04.

Государственный реестр средств измерений Российской Федерации № 26998-06;

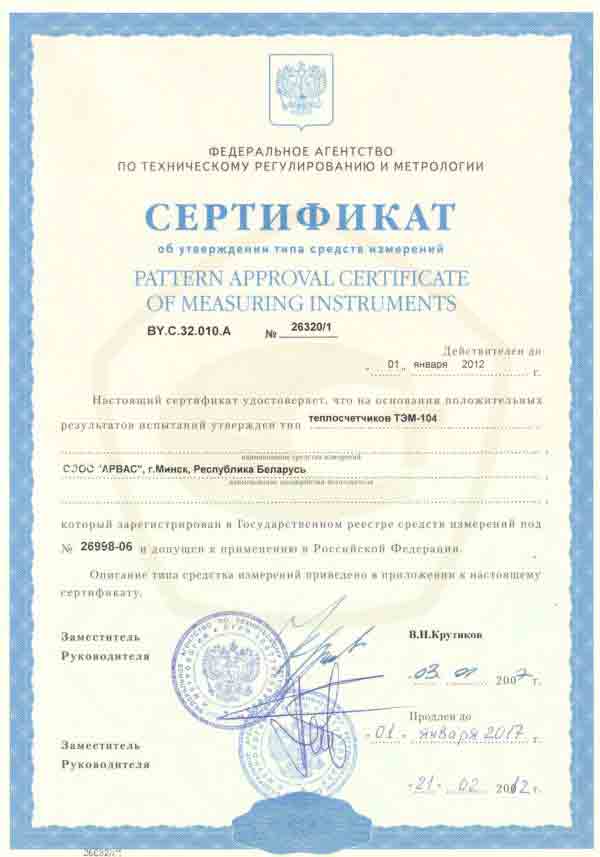

  • Сертификат соответствия требованиям электромагнитной совместимости и электробезопасности № РОСС RU.АЯ46.В09480;
  • Система менеджмента качества предприятия сертифицирована на соответствие требованиям ISO 9001.
  • Сертификат соответствия № BY/112 05.0.0.0445.

Теплосчетчик ТЭМ-104 предназначен для измерения и регистрации с целью коммерческого и технологического учета потребленного (отпущенного) количества теплоты (тепловой энергии), теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для работы в информационных сетях сбора данных.

Тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, тепловые сети объектов бытового назначения, источники теплоты. Объекты ЖКХ, образования, здравоохранения и культуры.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

  • Широкий динамический диапазон измерения расхода (Gmax/Gmin =» 400) (по заказу «1000:1).
  • Высокая точность измерений расхода теплоносителя (не более 0,9 % в диапазоне 4-100% Gmax).
  • Преобразователи расхода не имеют вращающихся частей, не создают дополнительного гидравлического сопротивления и не требуют установки дополнительных фильтров.
  • Возможность измерения расхода при обратном (реверсивном) движении теплоносителя.
  • Возможность выбора пользователем схем теплотехнической установкипо местумонтажа теплосчетчика.
  • Возможность просмотра архива данных на индикаторе измерительно-вычислительного блока.
  • Возможность работы в автоматизированных системах коммерческого учета.
  • Длина прямолинейных участков трубопровода 3 Ду до и 1 Ду после датчика расхода (ППР).

Теплосчетчик ТЭМ-104 является составным, многоканальным, мультисистемным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором. Выпускается в четырех типовых исполнениях с различным количеством измерительных каналов:

В индукционных каналах измерения расхода Gинд (G1,G2) используются первичные преобразователи расхода электромагнитного типа фланцевого и безфланцевого исполнения с диаметром условного прохода от 15 до 150 мм.

В частотно-импульсных каналах измерения расхода Gчаст (G3,G8) используются расходомеры РСМ-05.05 или РСМ-05.07. Могут быть применены расходомеры других производителей, внесенные в Госреестр средств измерений и имеющие нормированный частотный или импульсный выход, пропорциональный измеряемому расходу или объему.

Теплосчетчик позволяет одновременно вести учет потребления воды и (или) тепловой энергии в системах отопления, горячего и холодного водоснабжения здания (до 4 независимых систем).

Схема учета для каждой из систем устанавливается пользователем до постановки прибора на коммерческий учет. Предусмотрен выбор из 12 различных вариантов теплотехнических схем учета, что позволяет применять теплосчетчик на любых объектах.

Теплосчетчик имеет режим самодиагностики с выводом на индикатор вычислителя символа нештатной ситуации в системе тепло- и водоснабжения и (или) технической неисправности его самого.

Теплосчетчик имеет энергонезависимый архив регистрируемых параметров.

Глубина архива ТЭМ-104-1(2,3,4):

  • часовых данных – 1536 (64 суток);
  • суточных данных – 384 (12 месяцев);
  • месячных записей – 120 (10 лет).

Теплосчетчик передает текущую информацию о параметрах теплоносителя и информацию из архива данных по запросам от внешних устройств (компьютер, адаптер переноса данных, контроллер АСУ и т.д.). Необходимое для этого прикладное программное обеспечение предоставляется бесплатно.

Возможен просмотр архива данных на ЖКИ теплосчетчика.

Обмен данными с внешними устройствами обеспечивается стандартными последовательными интерфейсами RS-232С и RS-485 (гальваноразвязанный). Стандартный LPT-порт теплосчетчика для подключения EPSON совместимых принтеров позволяет выводить на печать отчетную ведомость регистрации суточных параметров теплоносителя (архива данных) без дополнительных согласующих устройств.

Первичный преобразователь расхода (ППР)

В первичном преобразователе расхода (ППР) формируется ненормированный электрический сигнал, пропорциональный расходу теплоносителя. Используются 2 типа первичных преобразователей: тип ПРП (фланцевое исполнение) с диаметром условного прохода Ду 25-150; тип ПРПС (безфланцевое исполнение) с диаметром условного прохода Ду 15-80.

Расходомер-счетчик РСМ-05.05, РСМ-05.07 может использоваться в составе теплосчетчика ТЭМ-104 в качестве измерительного преобразователя расхода теплоносителя с нормируемым частотно-импульсным сигналом, пропорциональным скорости потока.

ДАТЧИКИ ТЕМПЕРАТУРЫ ТСПА (DS или PL)

Термопреобразователь сопротивления платиновый (ТСП).

Измеряет температуру теплоносителя в прямом и обратном трубопроводах, в трубопроводе холодного водоснабжения.

КОМПЛЕКТ МОНТАЖНЫХ ЧАСТЕЙ (КМЧ)

  • комплект монтажных фланцев (тип ПРП) или шпилек (тип ПРПС);
  • комплект гильз защитных;
  • комплект болтов и гаек, паронитовых прокладок.

ДИАПАЗОНЫ ИЗМЕРЕНИЯ РАСХОДОВ В ИНДУКЦИОННЫХ КАНАЛАХ (1 И 2 КАНАЛЫ)

ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕПЛОТЕХНИЧЕСКИЕ СХЕМЫ УСТАНОВКИ

Возможна установка теплосчётчика ТЭМ-104 по 12 схемам теплоснабжения:

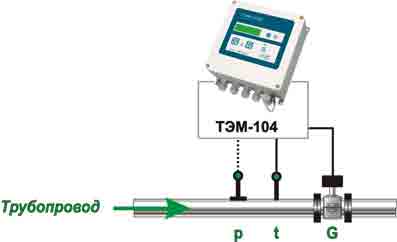

Трубопровод системы теплоснабжения.

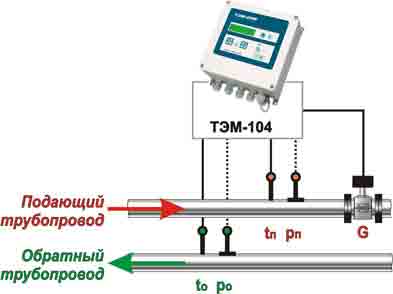

Закрытая система отопления с ППР или ИП на подающем трубопроводе.

Закрытая система отопления с ППР или ИП на обратном трубопроводе.

ГВС без циркуляции.

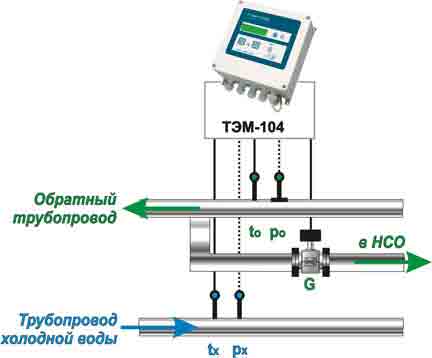

Подпитка независимой системы отопления.

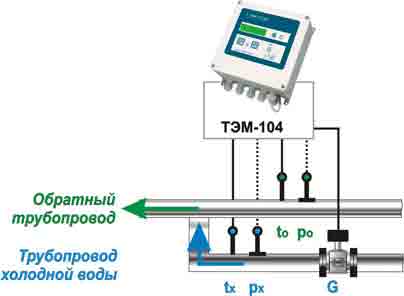

Подпитка источника тепла.

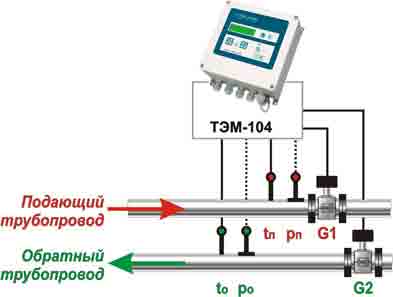

Закрытая система отопления с контрольным расходомером на обратном трубопроводе.

Q =» М1(hп — «hо); М2,V2

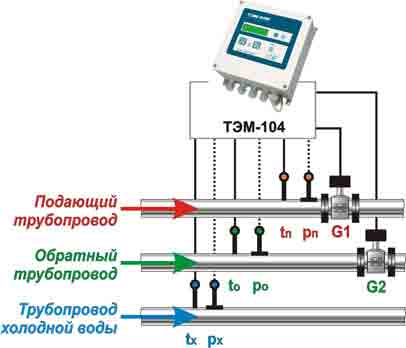

Циркуляционная система ГВС.

Q =» М1(hп — «hxв) — М2(hо — hxв)

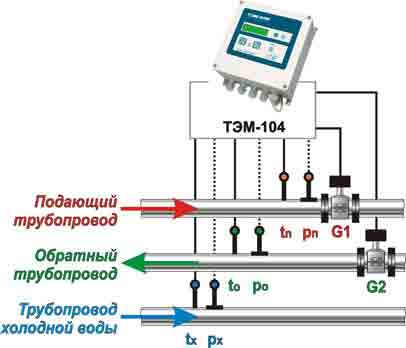

Открытая система отопления (свозможностью измерения реверсивного расхода теплоносителя в обратном трубопроводе G2).

При реверсивном движении теплоносителя в обратном трубопроводе (к потребителю) учет всегда ведется по формуле Q»=»Q1+Q2

Условные обозначения на приведенных схемах:

Q» — потребленная (отпущенная) тепловая энергия, Гкал;

М — масса теплоносителя, т;

V — объем теплоносителя, м3;

t (tп, tо, tх) — температура теплоносителя в соответствующем трубопроводе (возможна программная установка);

h (hп, hо, hх) — энтальпия теплоносителя;

G1, G2, G3 — датчики расхода.

Приборы учета и регулирования

тепловой энергии, измерения

расхода воды и жидкостей



http://tem-prom.ru/products/teploschetchiki/tem-104

приборы учета тепловой энергии

Обзор рынка узлов учета тепловой энергии.

Разница между недорогими и более надежными средними по цене электромагнитными теплосчетчиками составляет 20-25 тыс. руб. Учитывая, что срок службы теплосчетчика составляет 12 лет, то переплата составляет всего 175 рублей в месяц !

Наше главное отличие — сбалансированное предложение, оно учитывает не только наши сегодняшние интересы, но и долгосрочные интересы наших заказчиков.

Узнайте цену узла учета тепловой энергии !

Мы рекомендуем устанавливать средние по цене

электромагнитные приборы учета, класса C.

Если вы открыли этот сайт, то это означает, что перед вами стоит задача выбора и установки узла учёта тепловой энергии.

К дешёвым приборам учёта относятся теплосчётчики -«вертушки» , в основном класса А. Они имеют низкую цену в основном на малых диаметрах ( до Ду 32 ). С увеличением диаметра их цена возрастает и приближается к цене недорогих теплосчётчиков с электромагнитными расходомерами. Такие теплосчётчики имеют гидравлическое сопротивление и могут «забрать ваше тепло», а если вдруг качество воды окажется плохим, то прибор довольно быстро придёт в негодность и придётся покупать новый. Разрешены теплоснабжающими организациями в некоторых районах Московской области. В Москве на сетях МОЭК такие теплосчётчики к установке не рекомендуются.

Средняя стоимость установки такого двухканального теплосчетчика диаметром 32х32 колеблется от 100 до 130 тысяч рублей .

С увеличением диаметра расходомеров стоимость теплосчетчика резко увеличивается, а значит увеличивается и стоимость

самого узла учета тепловой энергии.

Такие приборы учёта мы ставим очень редко, исключительно по просьбе заказчика.

Недорогие электромагнитные теплосчетчики

К ним в основном относятся теплосчетчики с электромагнитными расходомерами, класса В. Они имеют низкую цену в основном за счет упрощенной элементной базы, бесфланцевых расходомеров, узкого динамического диапазона измерения расхода, менее точного измерения параметров . Такие теплосчетчики устанавливают в основном для предприятий бюджетной сферы, которые проводят тендеры на установку узлов учета тепловой энергии. На сегодняшний день в Москве на сетях МОЭК такие теплосчетчики устанавливать можно.

Средняя стоимость установки такого двухканального теплосчетчика диаметром 32х32 составляет в среднем 160 тысяч рублей .

Такие приборы учета мы ставим по просьбе заказчика, когда бюджет очень ограничен.

Дорогие электромагнитные теплосчетчики

м. Парк Культуры

Выгодно вложили деньги в узел учета тепловой энергии, затраты окупились полностью за один отопительный сезон.

Работу сделали качественно и недорого, теплосчетчик работает нормально, когда теплоснабжающая организация сказала, что прибор который поставили — один из самых лучших, то был приятно удивлен.

Учреждение академии образования «Институт возрастной физиологии»

Рынок приборов учета тепловой энергии перенасыщен, компании в борьбе за клиента снижают цены. Кто больше снизил, того и выберут. Сегодня так думает большинство. Вопрос только в том, за счет чего снижена цена ?

В настоящее время в гос.реестре насчитывается более 300 теплосчетчиков. Оставим за скобками вопрос необходимости такого числа производителей, но вопрос очевиден, где взять столько потребителей ? И тут каждый производитель поступает по-разному: одни выпускают качественную, но дорогую продукцию , веря ,что за качеством будущее. Другие же , наоборот, экономят за счет элементной базы и дешёвых комплектующих. Они уверены,что найдутся покупатели, которые тоже захотят сэкономить.

Что же еще влияет на цену ? Существует ГОСТ Р 51649-2000 в соответствии с которым , теплосчетчики делятся на три класса A, B и C. Например, теплосчетчики класса С — относятся к самому высокому классу, то есть считают точнее, а значит они по определению дороже чем приборы класса В и тем более класса А . Неспециалисту в таком многообразии приборов учета тепловой энергии разобраться очень сложно, ведь и стоимость их тоже сильно различается. По нашим данным цена самого дешёвого и самого дорогого теплосчетчика отличается в 5 раз !

Критерии выбора у каждого свои. Каждый покупатель выбирает исходя из своего представления и возможностей. Но мы знаем одно, что теплосчётчик — это средство измерения, а значит и выбор необходимо осуществлять исходя из метрологических характеристик, но нельзя забывать и про надежность. За какое время окупится теплосчетчик низкого качества, который часто ломается ? Или выгоднее поставить прибор надежнее, а значит немного дороже ?

Стоимость установки УУТЭ в основном зависит от стоимости теплосчетчика и стоимости запорной арматуры, так как работы по установке недорогих и средних по цене теплосчетчиков одинаковы.

Наш специалист с Вами свяжется :

ТЦ «Александр Лэнд»

Государственное учреждение культуры г. Москвы «Москонцерт» м. Динамо

Закрытое акционерное общество «Московский научно-исследовательский телевизионный институт»

ФГАУ «Федеральный центр развития образования»

ЗАО «Институт сотовой связи»

Если необходим проект узла учета тепловой энергии, то он изготавливается отдельно и его стоимость колеблется в пределах 20-25 тысяч рублей.

Дата образования предприятия: 28 мая 2001

Москва, Варшавское шоссе, д. 37А (м. Нагатинская)

Из чего складывается цена на узлы учёта тепловой энергии ?

Обзор предложений компаний по установке узлов учета тепловой энергии.

Почему одни компании называют цену установки 150 тыс.руб., а другие 250 тыс.руб.? Данный обзор составлен на основании анализа предложений компаний оказывающих услуги по установке узлов учета в Московском регионе.

Иногда нам задают такой вопрос:

— Существуют некоторые фирмы которые изначально называют низкую цену установки узла учёта, даже не спрашивая у вас хотя бы тепловую нагрузку. Такая цена скорее всего возрастёт. Наша компания никогда не называет цену, если мы не знаем необходимые параметры.

Для расчета цены, назовите свою теплосеть, тепловую нагрузку, диаметры труб,

место установки, и мы рассчитаем цену вашего узла учета.

— Зачем вам технические параметры, нагрузки и проч. ?

«Независимый Институт Исследований Жилищной и Коммунальной Сфер»

Это, в основном, теплосчетчики с фланцевыми полнопроходными (без гидравлического сопротивления) электромагнитными расходомерами. Такие теплосчетчики имеют высокий класс измерения С, изначально широкий динамический диапазон. За счет применяемых цифровых интерфейсов более надёжны при эксплуатации и требуют меньшего количества соединительных проводов, что снижает стоимость установки узла учета тепловой энергии. К тому же имея широкий динамический диапазон, они могут устанавливаться на трубопроводах «диаметр в диаметр», т.е. если неизвестна тепловая нагрузка, то можно установить расходомер такого же диаметра ,что и трубопровод. В них предусмотрены разъемы для подключения внешнего GSM модема для дистанционного снятия данных и создания сетей диспетчеризации. Такие теплосчетчики устанавливаются в Москве на тепловых сетях МОЭК, котельных, а также на новых домах в Москве и Московской области.

Стоимость установки такого двухканального теплосчетчика диаметром 32х32 составляет в среднем 160-200 тысяч рублей.

Такие приборы мы ставим чаще всего, и стараемся убедить заказчика не экономить на оборудовании.

Эти теплосчетчики имеют самый высокий класс измерения С . Некоторые теплосчетчики имеют изменяемый динамический диапазон измерения расхода для более точного измерения параметров. Они применяются в основном на источниках теплоты ( котельные ), а также в пунктах распределения тепловой энергии (тепловые пункты). Высокий класс точности позволяет снизить погрешности измерения при расчетах за поставленную и полученную тепловую энергию, ведь при больших тепловых нагрузках даже маленькая погрешность – это большие деньги. Погрешность таких приборов учета соответствует заявленной. Такие теплосчетчики устанавливаются в основном на тепловых сетях, котельных.

Стоимость установки такого двухканального теплосчетчика диаметром 32х32 составляет в среднем 200-250 тысяч рублей.

Такие приборы мы устанавливаем по требованию тепловых сетей, где минимальная погрешность и надежность — самое важное.

Средние по цене электромагнитные теплосчетчики

Чтобы переместить карту, коснитесь ее двумя пальцами

http://www.teplometer.ru/

Основные приборы учета тепловой энергии и правила их установки

Узлом учета тепловой энергии является группа устройств и приборов, способных обеспечить учет энергии тепла, массы теплового носителя, одновременно контролируя и регистрируя его параметры. Конструкция этого узла выглядит как комплекс так называемых модулей, врезанных в трубопровод. В состав данного комплекса входит:

  • приборы индикации давления и температуры;
  • вычислитель;
  • преобразователи давления, температуры и расхода;
  • запорная арматура.

Монтаж оборудования учета не считается технологией и методом энергосбережения – это попытка экономии тепловой энергии. Потребители тепловой энергии, у которых установлены модули учета, могут постоянно контролировать потребление ресурса, при помощи чего им известно, сколько они использовали, и сколько им следует сэкономить для меньшей оплаты.

Ещё по теме  Общедомовой счетчик на отопление кто должен ставить

Учет теплоносителя коммерческого направления может подразумевать внедрение по транспортировке, производству, использованию тепловой энергии нормативно-правовой и организационной базы, что будет способствовать росту экономического стимула к сбережению энергоресурсов у каждого участника процесса теплового снабжения. К тому же разрешает оплачивать использованную тепловую энергию по данным приборов теплового учета, а не по расчетным нормативам.

Если вы решили установить приборы, что учитывают тепловую энергию, необходимо обращать внимание на стоимость «модуля» и производителя. Как показывает практика, недорогие приборы учета имеют быструю окупаемость, когда дорогостоящие приборы способны прослужить более длительный срок без поломок и ремонта.

Как правило, в современных системах теплового снабжения активно внедряются приборы для учета тепловой энергии. При помощи данных приборов поставщики могут контролировать использование ресурса и обнаруживать утечки, а потребители экономить собственные финансовые средства.

Стоит отметить, что в большей части многоэтажных строений проводится учет только горячей воды, а тепловая энергия учитывается только одним общим счетчиком, установленным на дом. Индивидуального учета энергии тепла в таких домах нет. Причиной тому является вертикальная разводка отопительных стояков, и технологически нельзя осуществить учет. А в домах, которых отопительная разводка делалась горизонтально, возможен учет тепловой энергии.

Федеральным законом от 23.11.2009 года № 261-ФЗ регулируются вопросы по учету тепловой энергии.

Как говорит Федеральный закон, оборудованием, что учитывает теплоэнергию, должен оснащаться каждый потребитель, будь то здание или организация, или многоквартирный дом до 01.01.2012 года.

С самого начала на объекте, на котором запланирована установка «модуля» учета тепловой энергии, проводится исследования объекта, после чего разрабатывается проект самого узла.

Специально обученные люди, что занимаются проектированием приборов учета теплоэнергии, осуществляют все требуемые расчеты, выбирают самое подходящее оборудование, к которым относятся контрольно-измерительные приборы и, самое основное, счетчик тепла. Когда проект будет полностью подготовлен, проводится согласование с компанией-поставщиком тепловой энергии для данного строения. Таковы правила существующих нормативов проектирования, а также принцип учета теплоэнергии.

Когда все будет согласовано, приходит время к установке приборов теплового учета. Заказчик обращается к специалистам, которые монтируют «модуль», врезают запорные арматуры в трубопроводную магистраль и проводят электромонтажные работы. Работы по монтажу электрических систем заканчиваются подсоединением различных датчиков и расходомеров к вычислительному прибору, и проводят запуск всей системы учета тепловой энергии.

После этого специалист настраивает узел, что представляет собой программирование вычислительного прибора и тест на работоспособность всей системы учета тепловой энергии. Только после проведения всех описанных действий осуществляется сдача «модуля» заказчику специальной комиссией. Между прочим, готовый к эксплуатации узел должен отработать некий срок, который варьируется от желания компании от 72-х часов до недели.

Чтобы контролировать несколько узлов учета, необходимо их соединить в одну сеть, для которой следует создавать так называемую диспетчерскую.

Счетчик тепловой энергии – это комплекс измерительных приборов, состоящий в основном из расходных преобразователей, давления, температуры, а также вычислителя тепла. Преобразователи устанавливаются на самом трубопроводе, а вычислитель, принимающий информацию от них, по заданному алгоритму подсчитывает, на основе полученной информации, количество использованной энергии тепла. Помимо этого, он записывает полученные данные для дальнейшего анализа режимов работы системы теплового снабжения, запоминать аварийные и внештатные ситуации и так далее.

Таким образом, теплосчетчик выполняет сразу две задачи: обеспечивает коммерческий учет, результаты которого используются при расчетах между поставщиком и потребителем тепла, а также является средством технологического контроля в системах теплоснабжения.

Для нормального ведения учета энергии тепла в системах водного теплового снабжения – в комплексе тепловых счетчиков используются расходомеры, а именно – преобразователи расхода. Такой прибор предназначен для измерения расхода, точнее, количества теплоносителя (воды), что протекает через определенное сечение за обозначенный промежуток времени. Расход исчисляется в массовых единицах, деленных на определенное время (килограмм/секунда, килограмм/минута, килограмм/час, грамм/секунда и так далее), либо в единицах объема, также деленных на промежуток времени (кубический метр/секунда и так далее).

В зависимости от вида расходомера и вычисляемых параметров, счетчики тепла имеют свои положительные и отрицательные стороны, различия при монтаже, уровне погрешности, работоспособности и так далее.

Отмечаются следующие типы расходомеров, отличия которых связаны с разными методами измерений:

  • электромагнитные;
  • тахометрические (крыльчатые, турбинные, винтовые);
  • переменного перепада давления;
  • вихревые;
  • комбинированные;
  • ультразвуковые.

Исходя из задач и целей, что должны решать теплосчетчики, они обязаны обладать такими свойствами:

  • «легитимностью»;
  • системностью;
  • надежностью;
  • технологичностью;
  • простотой и экономичностью эксплуатации.

Под «легитимностью» следует понимать соответствие свойств счетчиков тепла требованиям существующей нормативно-технической документации.

http://zhkhinfo.ru/schetchiki/osnovnye-pribory-ucheta-teplovoj-energii-i-pravila-ix-ustanovki.html

Продажа узлов и приборов учёта с доставкой по России и СНГ от 3-х до 5 дней

Оставьте заявку и получите консультацию специалиста!

ООО Учет-Ресурс (далее uchet-resurs.ru или Администрация) обязуется сохранять Вашу конфиденциальность в сети Интернет. Настоящая Политика Конфиденциальности, рассказывает о том, как собираются, обрабатываются и хранятся Ваши личные данные. Администрация уделяет большое внимание защите личной информации пользователей. Пользуюсь сайтом uchet-resurs.ru , пользователь тем самым дает согласие на применение правил сбора и использования данных, изложенных в настоящем документе.

Если Вы не согласны с условиями нашей политики конфиденциальности, не используйте сайт uchet-resurs.ru !

Администрация не собирает никакой личной информации о пользователе. Однако, личную информацию пользователя могут собирать внешние организации (третьи стороны), предоставляющие инструменты для сбора информации о состоянии сайта. По этой причине, uchet-resurs.ru снимает с себя ответственность по сохранению конфиденциальности данных пользователя. С Условиями Конфиденциальности третьих сторон, пользователь может ознакомиться на их сайтах.

Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

Политика Конфиденциальности создана с помощью Правилль

Мастер флоу прэм, электромагнитные преобразователи, расходомер

Спецпредложение успейте получить дилерскую скидку до 1 октября

Электромагнитный преобразователь расхода МастерФлоу (МФ)

Преобразователи расхода электромагнитные МастерФлоу предназначены для преобразования расхода (объема) холодной или горячей воды, а также других жидкостей (по согласованию с предприятием-изготовителем) с удельной электропроводностью не менее 10-3 См/м в электрические сигналы: частотный, импульсный или токовый. Выпускаются Диаметрами от 15 до 200 мм.

Заявка на э лектромагнитный преобразователь

Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Выпускаются Диаметрами от 15 до 300 мм.

Заявка на вихревой преобразователь расхода

Электромагнитный преобразователь расхода (расходомер — ПРЭМ)

Преобразователи предназначены для измерений и преобразований в выходные электрические сигналы объемного расхода и объема электропроводящих жидкостей. Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.

Электромагнитный расходомер ПИТЕРФЛОУ диаметры от 20 до 150 ДУ

Применяется для учета потребления количества жидкости в наполненных напорных трубопроводах систем водо- и теплоснабжения для технологических целей и учетно-расчетных операций в составе теплосчетчиков, счетчиков-расходомеров, а также автоматизированных систем сбора данных, контроля и регулирования технологических процессов. Выпускаются Диаметрами от 15 до 300 мм.

Заявка на вихревой преобразователь расхода

Тепловычислитель ТМК-Н100, ТМК-Н120, ТМК-Н130, ТМК-Н20, ТМК-Н30

Область применения: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве, а также автоматизированные системы сбора и контроля технологических параметров.

Заявка на тепловычислитель ТМК

ВКТ-7 могут применяться в составе теплосчетчиков и измерительных систем, предназначенных для измерений параметров теплоносителя (расхода, объема, температуры, давления), количества теплоты (тепловой энергии) и теплоносителя в водяных системах теплопотребления, а также для измерений количества других измеряемых сред (например, электроэнергии или холодной воды).

12 000 рублей без НДС Спецпредложение дилерская скидка до 1 сентября

Заявка на тепловычислитель ВКТ

Счетчик-расходомер КСР предназначен для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо — и теплоснабжения, а также других электропроводящих жидкостей в наполненных напорных трубопроводах

Тепловычислитель ТЕРМОТРОНИК ТВ7 ( ТВ7-01 ТВ7-03 ТВ7-04 ТВ7-04.1 )

Вычислитель количества теплоты ТВ7-01 с блоком питания предназначен для работы в составе теплосчетчика и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ТВ7-01 преобразует в количество теплоты, которое потребляется на объекте. Тепловычислитель ТВ7 производит измерение по одному или двум тепловым вводам.

Тепловычислитель ВТЭ 1 К1 предназначен для работы в составе теплосчетчика СТ-10 и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ВТЭ 1 К1 преобразует в количество теплоты, которое потребляется на объекте.

Тепловычислитель ЛОГИКА СПТ 941 .10 доступны модификации СПТ 943.2 СПТ 943.2 СПТ 944 спт 961

Тепловычислитель ВТЭ 1 К1 предназначен для работы в составе теплосчетчика СТ-10 и служит для съема показаний с расходомеров, датчиков температуры и давления. Полученные данные вычислитель ВТЭ 1 К1 преобразует в количество теплоты, которое потребляется на объекте.

Вычислитель с автономным питанием ЭЛЬФ-01 доступны модификации 02 03 04 05

Вычислитель тепловой энергии с автономным питанием без подсветки ЭЛЬФ-01 предназначен для учета тепловой энергии в двухтрубных закрытых и открытых системах теплоснабжения, а так же учета холодной воды и электричества в тепловых пунктах и котельных.

Квартирный Теплосчетчик«КСТ-22 КОМБИК-М» Квартирный учет

Теплосчетчики «КСТ-22 КОМБИК-М» предназначены для измерения теплоты, тепловой мощности, атакже массы, расхода и температуры теплоносителя в закрытых и открытых водяныхсистемах теплопотребления и (или) кондиционирования (охлаждения) для технологических целей и учетно-расчетныхопераций.

Мы неоднократно работали с муниципальными заказчиками. Участвовали в государственных закупках

Высокая точность расходомеров — гарантия заводов производителей.

Разброс расходов порогового значения и значения отсечки невероятно мал. Высокая точность

Возможность доставки грузов в любую точку России и стран Таможенного союза.

На оборудование распространяются гарантийные обязательства заводов-изготовителей.

г. Калуга, ул. Степана Разина, д. 93

В корзине пусто

ООО Учет-Ресурс (далее uchet-resurs.ru или Администрация) обязуется сохранять Вашу конфиденциальность в сети Интернет. Настоящая Политика Конфиденциальности, рассказывает о том, как собираются, обрабатываются и хранятся Ваши личные данные. Администрация уделяет большое внимание защите личной информации пользователей. Пользуюсь сайтом uchet-resurs.ru , пользователь тем самым дает согласие на применение правил сбора и использования данных, изложенных в настоящем документе.

Если Вы не согласны с условиями нашей политики конфиденциальности, не используйте сайт uchet-resurs.ru !

Администрация не собирает никакой личной информации о пользователе. Однако, личную информацию пользователя могут собирать внешние организации (третьи стороны), предоставляющие инструменты для сбора информации о состоянии сайта. По этой причине, uchet-resurs.ru снимает с себя ответственность по сохранению конфиденциальности данных пользователя. С Условиями Конфиденциальности третьих сторон, пользователь может ознакомиться на их сайтах.

Дети любых возрастов могут беспрепятственно пользоваться данным сайтом.

http://www.uchet-resurs.ru/

Робомер — современное и надёжное обслуживание узлов учета тепловой энергии (УУТЭ).

Компания «Город Тепловой» использует новые технологии для обслуживания приборов учета тепловой энергии. Предлагаемый нами тариф «Робомер» основывается на работе автоматизированной системы, при поддержке метролога и технического специалиста. Инженер, который раньше приезжал для обслуживания уступил место программным решениям, выполняющим эту работу быстрее, качественнее, а главное — дешевле. Это дало возможность повысить качество обслуживания и снизить его стоимость. Теперь вы получаете ежедневное обслуживание узла учета и поддержку специалистов при нештатной ситуации. А значит, вы под надежным контролем.

По нашему опыту выходят из строя любые приборы учёта, даже дорогие. Низкое качество воды, частые импульсные броски напряжения и другие факторы эксплуатации выводят из строя приборы учета.

  • Теплосчетчик это средство измерения, и к таким приборам предъявляются повышенные требования.
  • Теплосчетчик состоит как минимум из 5 отдельных устройств, но 4 из 5 приборов подобраны в пары и работают в паре.
  • При выходе из строя одного из приборов, перестаёт считать вся система.
  • Неработающий прибор учета тепловой энергии бьёт по карману сильнее других приборов.
  • Стоимость тепловой энергии высока, как и ответственность за содержание приборов учета.
  • Неспециалисту сложно выявить неисправности.

Тариф «Робомер» — это всё, что нужно, для качественного, недорогого и эффективного обслуживания узлов учета тепловой энергии.

  • Сбор данных по расписанию и хранение данных.
  • Оперативный автоматизированный контроль базовых нештатных ситуаций Н/С (отсутствие связи, неисправности датчиков, выход датчиков за нормируемые диапазоны, утечка, подмес).
  • Уведомление наших специалистов об обнаруженных неисправностях.
  • Аналитическая работа метролога и контроль неисправностей специалистом.
  • Анализ потребления тепла, разницы температур, времени наработки за период, утечки, подмеса, средней разницы температур.
  • Реакция на тревоги. Выезд специалиста для выявления причин неисправности.
  • Сдача показаний приборов учёта в теплоснабжающую организацию.

Чтоб спокойно спали,

В своей работе мы пытаемся быть понятными нашему заказчику и поэтому стараемся донести свои идеи по-простому . Для этого наш тарифный план на техническое обслуживание узлов учета тепловой энергии просто разделен на четыре категории работ, на каждой из которых работает свой специалист:

Первая категория — это мониторинг, причем ежедневный. То есть после завершения очередных суток и формирования суточного архива в вычислителе теплосчетчика , наш робот скачивает суточный архив прибора учета на наш сервер. Мониторинг узла учета тепловой энергии и диагностика типовых неисправностей работает при минимальном участии человека.

Вторая категория — это аналитическая работа с распечатками. Наш специалист-метролог анализирует данные, определяет погрешности измерения, смотрит наличие утечек и подмесов, время работы и отключения теплосчетчика. Если параметры работы теплосчетчика не превышают допустимые нормы, то метролог говорит о нормальной работе теплосчетчика. Напротив, если видны какие-то нарушения, то этому узлу учёта уделяется особое внимание. Теплотехник уточняет какие работы на трубопроводах проводились и снова периодически проверяется работоспособность системы. И через день становится понятно, что работает некорректно – теплосчетчик или же тепловая система.

Третья категория – это диагностика и выявление причины неработоспособности теплосчетчика. Если же некорректность работы заключается в самом теплосчетчике, то необходим выезд специалиста для выявления причины неправильной работы. Количество таких выездов не ограничено. После выявления причины и локализации неработоспособного элемента теплосчетчика, мы даем заказчику рекомендации по устранению неисправности. При этом мы всегда исходим из интересов нашего заказчика и, как правило, даем несколько рекомендаций, которые отличаются по цене и значимости их выполнения.

Четвертая категория – это сдача отчёта о потребленной тепловой энергии и воде за месяц в ПАО МОЭК. Обычно это происходит первого и второго числа каждого месяца, если не выпадает на выходные и праздничные дни. Наш специалист заполняет необходимые справки и прикладывает распечатки за месяц. Иногда для уточнения работы теплосчетчика мы прикладываем и часовые распечатки, где видно как и в какое время появилась та или иная неисправность. Отвечаем на вопросы инспектора.

Еще 3-4 года назад, узлы учета обслуживали так:

Один раз в месяц инженер приезжал на объект, спускался в подвал, скачивал данные теплосчетчика на компьютер или печатал на принтере и анализировал работу прибора. Правда, потом, инженер стал приезжать два раза в месяц. Но и этот тариф не гарантировал своевременное выявление неисправности. Затем стали появляться и другие тарифы, которые отличались лишь количеством приездов на объект и стоимостью технического обслуживания.

Стоимость: 5-6 тыс.руб.

Такое техническое обслуживание стоит примерно 5-6 тыс. руб., и при этом оно не гарантирует, что инженер сумеет оперативно выявить неисправность. Ведь максимальный срок выявления неисправности — 30 дней, а такой срок практически гарантирует оплату по договорной нагрузке в случае неисправности прибора учета в первых числах месяца. Для сравнения главное отличие тарифа «Робомер» — это ежедневное обслуживание

Стоимость: 7-8 тыс.руб.

Затем многие компании стали понимать, что разовое техническое обслуживание — это ненадёжно и стали предлагать тариф чуть подороже за 7-8 тыс. рублей. Но и этот тариф не гарантировал оперативного выявления неисправностей. Ведь максимальный срок невыявленной неисправности составляет — 15 дней. А сколько ещё времени потребуется на ремонт ? Ведь теплоснабжающая организация считает по средним только первые 15 дней, а дальше по договорной нагрузке.

Стоимость: 8-10 тыс.руб.

Этот вариант уже можно рассматривать как альтернативу тарифа «Робомер», если бы не цена. Если выезжать к узлу учета три раза в месяц, то максимальный срок невыявленной неисправности — 10 дней. Стоимость такого обслуживания — 8-9 тыс.руб. А тариф «Робомер» с ежедневным обслуживанием обходится дешевле.

Стоимость: 12-15 тыс.руб.

Этот вариант обслуживания самый лучший и самый дорогой. Четыре выезда в месяц гарантирует максимальный срок невыявленной неисправности — всего 7 дней. Но при стоимости 12-15 тыс.руб это довольно дорого. Сложно представить во сколько обойдется такое ежедневное обслуживание. Хорошо, что есть тариф «Робомер» с недорогим ежедневным обслуживанием.

На узле учета устанавливаем GSM/GPRS оборудование. Через постоянное соединение оператор, а в автоматическом режиме робот, связывается с теплосчетчиком, считывает архивы и анализирует их по заданным условиям.

При этом нам видна работа теплосчетчика и тепловой системы в целом: были ли утечки, отключение теплоносителя или электроэнергии, производился ли слив теплоносителя, когда был максимальный, а когда был минимальный расход воды и тепла и многие другие параметры. Так что распечатка архива дает полную картину работы тепловой системы и узла учета.

Поэтому при техническом обслуживание узлов учета упор нужно делать не на появление людей на объекте, а на ежедневный мониторинг работы теплосчетчика.

Для получения всех преимуществ тарифа «Робомер» требуется установка щита связи, который вы можете взять в аренду или приобрести.

Для дистанционного контроля состояния приборов необходимо оборудовать узел учета шкафом удаленного доступа, обеспечивающим надёжную связь одним из следующих способов: модемная связь GSM/GPRS, интернет по протоколам TCP/UDP/IP.

Аренда оборудования: Сумма 1250 руб. в месяц прибавляется к базовой стоимости обслуживания.

Приобретение комплекта оборудования: Стоимость 25 000 руб.

Приобретение комплекта оборудования с оплатой в течение года: Стоимость 2 500 руб. ежемесячно.

зависит от количества тепловых систем учитываемых теплосчетчиком

(подающий+обратный т-д)

  • ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ



(подающий+обратный т-д)

  • ГОРЯЧЕЕ ВОДОСНАБЖЕНИЕ



  • — установить работоспособность приборов учёта;
  • — проверить наличие паспортов, поверочных свидетельств;
  • — проверить наличие акта пломбировки приборов учёта;
  • — проверить наличие пломб.

Заполните форму и мы рассмотрим возможность подключения

Мы по роду занятий общаемся со многими организациями и частными лицами, которые занимаются обслуживанием узлов учета тепловой энергии. Стоимость месячного обслуживания очень сильно различается- от 6000 до 15000 рублей в месяц. Сравнить эти объекты между собой, чтобы прийти к единому знаменателю очень сложно:

Во-первых: узлы учета отличается количеством тепловых систем- от одной (отопление), до четырёх (отоплении, две зоны ГВС, вентиляция).

Во-вторых: территориальное расположение, удаленность от станции метро.

В-третьих: это количество раз в месяц , когда обслуживающий персонал приезжает на объект и считывает показания теплосчетчика. Обычно это один- два раза в месяц. В основном, это снятие данных за предыдущий месяц в начале месяца и еще один раз для проверки в середине месяца. Стоимость такого обслуживания составляет в среднем 6-7 тысяч рублей в месяц. Редко где обслуживающий персонал появляется на объекте 4 раза в месяц. В этом случае цена соответственно составляет от 10 000 до 15000 рублей.

Мы предлагаем принципиально иной подход, а именно — ежедневное обслуживание с использованием автоматизированных систем при поддержке метролога и инженера. Это стоит столько или даже чуть дешевле, но качество обслуживания при таком подходе на порядок выше.

Если обслуживающая организация или физлицо снимает данные один раз в месяц, два раза в месяц, 4 раза в месяц или ежедневно, то вероятность выхода теплосчетчика из строя от этого не зависит. Он может сломаться в любую минуту, только обнаружить то, что он не считает тепло, можно в первом случае — через 29 дней, во втором случае — через 14 дней, в третьем случае — через 7 дней.

Наше обслуживание позволяет узнать, что теплосчетчик не считает, в этот же день или, в крайнем случае, на следующий день. Соответственно и начать диагностику и последующий ремонт можно уже на следующий день, если решены вопросы оплаты. Согласитесь, что платить

6500 рублей в месяц, чтобы выявить неисправность уже на следующий день гораздо выгоднее, чем платить

6500 рублей в месяц и выявить неисправность через 14 дней, или еще хуже – через 29 дней. И уже ни в какое сравнение не идет вариант оплаты 15000 рублей в месяц, чтобы обнаружить неисправность через 7 дней.

Извините, но такое техническое обслуживание мы не проводим.

Можно, наверное, и убрать из технического обслуживания ежедневный мониторинг и анализ работы теплосчетчика, снизив при этом стоимость технического обслуживания. Можно вообще не заниматься техническим обслуживанием узла учета. Но нужно держать в уме, что на устранение неисправности теплосчетчика дается 15 дней, за которые с вас возьмут по среднему значению теплопотребления. Остальное время уже будете платить в соответствии с договорной нагрузкой. А такая оплата может в несколько раз превысить ваши деньги, сэкономленные на отсутствии технического обслуживания узла учета тепловой энергии.

Мы, естественно, тоже выполняем такую работу, только ежедневно. Потому что скачивание данных и работа самого теплосчетчика возможны только тогда, когда провода целые. Если же скачать данные не получается по какой-то причине или мы не видим дистанционно теплосчетчик, то бесплатно выезжает наш специалист для восстановления связи с теплосчетчиком.

Простая арифметика. Допустим, что фирма, обслуживающая узел учета тепловой энергии приезжает на объект два раза в месяц-1-го и 15-го числа. К примеру 15-го числа сняли данные, всё работает, а приехали снимать отчет 1-го числа – теплосчетчик не считает. Сняли распечатку, посмотрели, а он с 16 числа не считает . За эти 15 дней МОЭК досчитает по среднему. Но с теплосчетчиком всё равно надо разбираться, так как в следующий месяц брать будут уже по договору.

Хорошо если неисправность окажется в соединительных проводах – контакт пропал или мыши погрызли. Такая неисправность устраняется на месте за день-два . А если все проверили- провода целые, питание подходит -значит не работает теплосчетчик. Протестировав работу теплосчетчика можно определить из-за чего он вышел из строя. Если к примеру это термопреобразователь, то его можно заменить, установив новый комплект, потому что на него есть отдельный паспорт. А если это расходомер? Если на него нет паспорта ? То заменить его на другой уже нельзя. Его нужно снять, установить технологическую проставку, чтобы обеспечить режим тепло- или водопотребления. Затем отвезти расходомер в лабораторию производителя. Там специалисты найдут причину неисправности и устранят ее. Повезёт, если к примеру, выйдет из строя микросхема питания. Её заменят, не трогая калибровки расходомера и можно ставить расходомер на место. А если вышел из строя контроллер, который отвечает за калибровку данных, то это уже означает, что расходомер нужно отдать на проливку и заново откалибровать и поверить.

А если он работает в паре с другим расходомером? К примеру на системе отопления, то тогда нужно снять и привезти на завод второй расходомер, чтобы их пролили и откалибровали, как совместную пару. Делается это для увеличения точности измерений.

Возможно потребуется снятия вычислители и отправка его на завод, чтобы заменить или обновить прошивку. Короче, при неблагоприятном раскладе придется снимать весь теплосчетчик и отвозить его на завод, а после ремонта, калибровки и последующей поверки теплосчетчика его необходимо вновь установить на трубопроводы и подключить все отключенные ранее провода. И еще не ошибиться при этом!

После всего этого необходимо выполнить наладку, и если все нормально, то включить теплосчетчик на счёт и понаблюдать за его работой 3-5 дней. Если теплосчетчик работает нормально, то написать письмо в МОЭК на вызов инспектора для пломбировки. Инспектор приедет в соответствии со своим графиком, составит акт ввода в эксплуатацию и опломбирует теплосчетчик. Акт потом, дней через 10, можно будет забрать в МОЭКе, когда его подпишет главный инженер. Следующий отчет нужно сдавать с приложением распечатки и акта ввода в эксплуатацию. Как видите, ремонт теплосчетчика – дело не только дорогостоящее, но еще и трудоемкое и занимает много времени. А за то время, пока теплосчетчик не работал, МОЭК возьмет с вас деньги по договору, как будто теплосчетчик у вас не установлен.

Конечно, от поломки теплосчетчика никто не застрахован, выходят из строя и дешевые и дорогие теплосчетчики.

Главное в этом вопросе -увидеть вовремя, что теплосчетчик вышел из строя, или путем анализа данных быть готовым к тому, что теплосчетчик возможно выйдет из строя и при этом проводить его мониторинг с удвоенной частотой.

В любом случае выбирать вам, заказчику. Одно необходимо помнить, что узел коммерческого учета – это такой прибор, по показаниям которого вы рассчитываетесь за потребленное тепло и он должен работать постоянно.

Представьте себе такой случай, когда на заправке вы залили в свой бак полбака (20 литров) бензина, а из-за того что счетчик не работал или неправильно посчитал количество литров, с вас взяли как за полный бак. И напрасно вы будете доказывать что у вас в баке уже был бензин и что больше 20 литров вы взять не смогли бы. Этого вы не докажете . Хорошо ещё, что посчитают по объему вашего бака, а то могут так посчитать, что в вашем баке поместится литров на 10 больше, чем он может вместить.

Также и с тепловой энергией. С вас по договору могут взять такое количество потребленной энергии, которые вы никогда не сможете потребить. На то они и расчеты , ведь делаются они на самые низкие температуры и максимальное количество человек в здании.

Поэтому с нашей точки зрения правильное техническое обслуживание – это ежедневный мониторинг работы теплосчетчика со скачиванием архива теплосчетчика, анализ считанного архива и понимание того, как работает теплосчетчик в настоящее время. В этом залог того, что поломка теплосчетчика не застанет вас врасплох.

http://robomer.ru/
