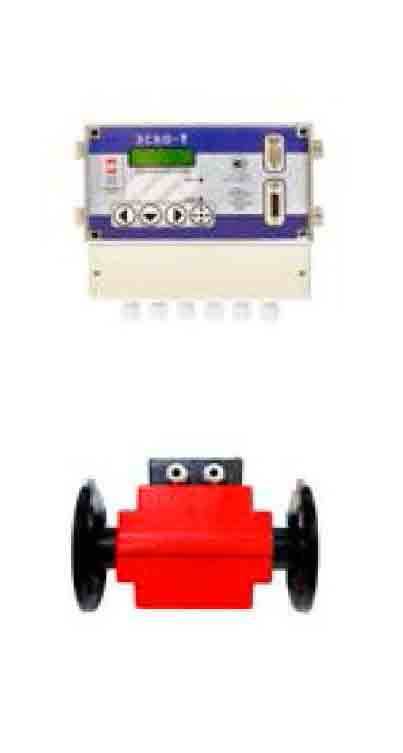

ТЕПЛОСЧЕТЧИК ЭСКО-Т, ЭСКО МТР-06

Теплосчетчик электромагнитный «ЭСКО-Т» (реестр Госстандарта №12608) предназначен для измерений и хранения значений количества отпущенной тепловой энергии, теплоносителя и его параметров в закрытых и открытых системах теплоснабжения при учетно-расчетных операциях. Может комплектоваться адаптером для переноса архивных данных, осуществляет связь с периферийными устройствами через интерфейсы RS 232, RS 485 и модем. Область применения: предприятия тепловых сетей, тепловые пункты, тепловые сети объектов промышленного и бытового назначения. Теплосчетчик выпускается в трех модификациях: ЭСКО-Т-1, ЭСКО-Т-2, ЭСКО-Т-3

Руководство по эксплуатации адаптера съема и переноса данных

Многоканальные теплосчетчики-регистраторы ЭСКО МТР-06 (Реестр Госстандарта № 29677-05) предназначены для измерения и регистрации тепловой энергии (количества теплоты), параметров и количества теплоносителя в системах теплоснабжения в соответствии с «Правилами учета тепловой энергии и теплоносителя «, объема, массы, объемного и массового расхода воды и других жидкостей.

Может комплектоваться адаптером для переноса архивных данных, осуществляет связь с периферийными устройствами через интерфейс RS 232 (RS 485, IrDA – по заказу).

Электромагнитный теплосчетчик КМ-5 предназначены для измерения и коммерческого учета тепловой энергии, объема и массы теплоносителя, потребляемого жилыми, общественными, коммунально-бытовыми зданиями, промышленными предприятиями в закрытых и открытых системах теплоснабжения, для измерения и регистрации объемного и массового расхода и параметров теплоносителя в обоих направлениях через первичные преобразователи расхода, а также для использования в автоматизированных системах учета, контроля и регулирования количества теплоты.

ТЕПЛОСЧЕТЧИК МАГИКА (СЕРИИ А, Д, Т)

Теплосчетчики-регистраторы «МАГИКА-АХХХ» предназначены для измерения и регистрации тепловой энергии, объема, массы и давления в открытых и закрытых системах теплоснабжения. Теплосчетчики «МАГИКА» серии «Д» предназначены для замены серии «А» и имеют до 20 вариантов исполнения от простейших одноканальных типа Д1200П до ДР2321ПМ. Все модели имеют встроенный интерфейс RS -232, а также могут иметь до 2 каналов измерения давления воды, встроенный в корпус электронного блока контроллер принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети RS485, которая позволяет объединять в сеть удаленный компьютер и десятки приборов семейства «МАГИКА».Тепловычислитель «МАГИКА-Т0766» в комплекте с тремя электромагнитными регистраторами расхода «МАГИКА-РИ2000» позволяет организовать на одном приборе узел учета для 6 трубной системы тепло и водоснабжения. Тепловычислитель «МАГИКА-Т0766» в комплекте с двумя электромагнитными регистраторами расхода «МАГИКА-РИ2000» и одним регистратором «МАГИКА-РИ1000» позволяет организовать на одном приборе узел учета котельной или ЦТП. Этот прибор регистрирует количество тепла, массу и давление теплоносителя в системах отопления и ГВС, объем и температуру потребляемой холодной воды, температуру наружного воздуха.

http://teplo.ctc.su/review.htm

ООО «ТеплоЭнергоСистемы» произведет поверку многих видов теплосчетчиков, расходомеров, водомеров, термометров, манометров, термомпреобразователей.

Необходимость периодической поверки определяется производителем и органами Госстандарта РФ, сертифицирующим данный вид средств измерений, чтобы определить пригодность устройства к дальнейшей эксплуатации. Благодаря этой процедуре контролируется не только правильность показаний водосчетчиков, расходомеров, теплосчётчиков, но и их соответствие требованиям действующих стандартов.

Проведение поверки в установленные производителем средств измерений и органами Госстандарта сроки дает возможность производить более точный учет теплоэнергетических ресурсов и осуществлять более точные взаиморасчеты между поставщиками и потребителями. Точность испытаний гарантируется тем, что наша компания использует высококачественное метрологическое оборудование или лаборатории производителей соответствующих средств измерений.

Контролирующие инстанции теплоснабжающих организаций, имеют право не принимать данные показаний приборов не прошедших периодическую поверку. После чего, как правило, расчет по расходу тепловой энергии принимаются согласно договорной нагрузке, что может значительно превышать значения фактического расхода тепловой энергии по показаниям прибора. Чтобы избежать неприятностей такого рода, следует стремится производить все регламентные работы в установленные законом сроки.

Поверка теплосчетчиков включает в себя следующие операции:

• Демонтаж устройства;
• Калибровку и настройку прибора;
• Государственную поверку, в результате которой выдается свидетельство;
• Установку и наладку теплосчетчика;
• Ввод устройства в работу в присутствии представителя теплоснабжающей организации.

Периодическая инспекционная проверка осуществляется исключительно государственным метрологическим надзором или организацией аккредитованой органами Госстандарта на проведение таких работ. Наша компания готова осуществить демонтаж счетчиков, направление их на поверку, а также последующий монтаж и наладку счетчиков.

Межпроверочный интервал в каждом конкретном случае будет отличаться и составляет от 2 до 5 лет. Это зависит от производителя теплосчетчика и самой модели прибора.

ПОВЕРКА ТЕПЛОСЧЕТЧИКОВ И РАСХОДОМЕРОВ Ду100 — 150

Демонтаж, монтаж, наладка теплосчетчика на объекте Ду<100

Демонтаж, монтаж, наладка теплосчетчика на объекте Ду>=100

Демонтаж, монтаж, наладка 3-х, 4-х поточных Ду<100

Демонтаж, монтаж, наладка 3-х, 4-х поточных Ду>=100

— оптовым заказчикам и посредникам на все работы скидки и бонусы!

http://teplo-es.ru/poverka-manometrov

теплосчетчик магика

(495) 641-69-16 (499) 340-17-03

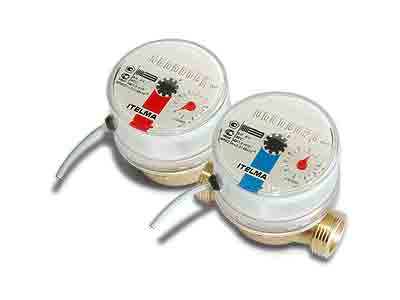

УСТАНОВКА СЧЕТЧИКОВ ВОДЫ БЕЗ ВЫХОДНЫХ С 9-00 ДО 19-00

Установка двух счетчиков воды

Наша компания также занимается поверкой,ремонтом, демонтажном и монтажом общедомовых теплосчетчиков и вычислителей, расходомеров ,термопреобразователей и пусконаладочными работами. ВИСТ,КМ-5,МАГИКА, Малахит-ТС8, Малахит-РС8, СКМ-1, ТЭМ-05М,ТЭМ-104 с ПРП, ТЭМ-106 с ПРП, SA-94, SENSUS Polikom M, ВЗЛЕТ, ВКТ-5, ВКТ-7, МКТС,СТ-10, TЕРОСС, ТМК, ТЭМ-104, ТЭМ-106, ЭСКО, MT200DS, MULTIKAL, ВТЭ-1.

Поверка квартирного теплосчетчика в стационарной лаборатории – 3 500 рублей

КАРАТ-Компакт – 14 000 рублей

В комплектацию входит

Теплосчетчик с погружной гильзой, диаметр 15 мм.;

Дополнительные комплектующие при нестандартной ситуации или диаметром 20 мм. оплачиваются дополнительно.

Установка теплосчетчика возможна только после осмотра специалиста.

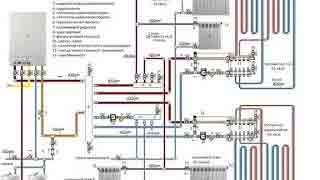

Счетчик тепла устанавливается на радиатор отопления в квартире в зависимости от структуры самой системы ЦО. ЦО бывает двух типов: вертикальная и горизонтальная. При вертикальной системе (трубы, либо труба выходит из потолка и уходит в пол) счетчик тепла устанавливается на каждый радиатор в каждой комнате. Экономия услуг ЖКХ до 70% , при горизонтальной разводке (трубы входят в квартиру из стены и идут параллельно полу из комнаты в комнату), счетчик устанавливается один на всю квартиру.

Для поквартирного учета тепла могут используются теплосчетчики КАРАТ-Компакт, eif, МАРС, DIO-99, MINOL, TEHEM, DANFOS, ПУЛЬС, B METERS Hydrocal, Elster, VALTEC.

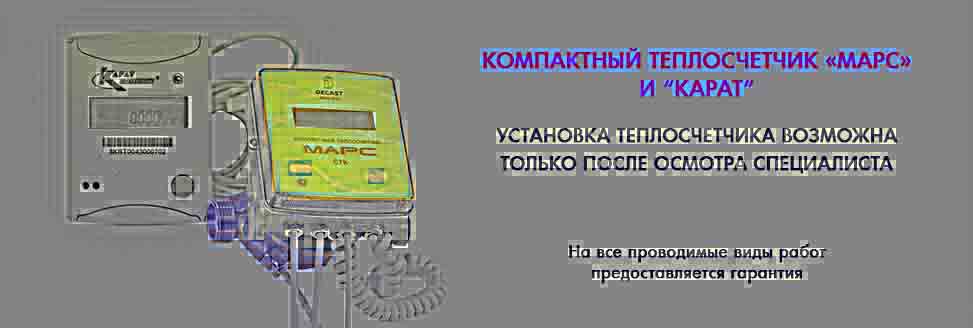

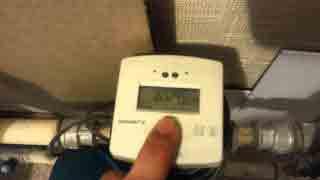

Теплосчетчик КАРАТ-Компакт – малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика – основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт .

Теплосчетчики КАРАТ-Компакт производятся в двух исполнениях:

Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

КАРАТ-Компакт-СП для установки в обратный трубопровод:

КАРАТ-Компакт-СП для установки в подающий трубопровод:

Пример: Монтаж теплосчетчика КАРАТ-Компакт в обратный трубопровод:

в специальный шаровый кран с отверстием

Архивы прибора включают интегральный архив с момента включения и помесячные архивы за 18 месяцев.

Теплосчетчик предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом.

Теплосчетчик измеряет, вычисляет и индицирует следующие параметры:

— тепловую энергию, (Гкал); — объем теплоносителя, м3;

— температуру теплоносителя в подающем и обратном трубопроводах, ?С;

— разность температур в подающем и обратном трубопроводах, ?С;

— мгновенный расход теплоносителя, м3/ч;

— мгновенную тепловую мощность, (Гкал/ч);

— объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;

• Межповерочный интервал счетчика — 6 лет.
• Тщательно проработанная модульная конструкция теплосчетчика обеспечивает удобство эксплуатации.
• Теплосчетчики не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу условиям эксплуатации функционируют без отказов в течение многих лет.
• Теплосчетчик имеет энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев , посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 45 суток .
• Универсальное исполнение теплосчетчика позволяет использовать его в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды.

Установку счетчиков тепла мы проводим по районам Москвы: СВАО, ВАО, ЮВАО, ЮАО, ЮЗАО, ЗАО, СЗАО, САО, ЦАО, Митино, Солнцево, Куркино, Новопеределкино, Бутово, Новокосино. Ближайшем Подмосковье: Королев, Химки, Мытищи, Балашиха, Реутов, Люберцы, Видное, Красногорск, Долгопрудный.

Цены уточняйте у наших операторов!

Поверка счетчика воды без снятия

ООО ЭкономМонтажСервис © 2009 — 2020 Все права защищены. Торговые марки принадлежат владельцам.

Использование текстов и фотографий, цитирование иных материалов сайта возможно только с разрешения администрации.

http://www.ekonom-service.ru/heatmeter

теплосчетчик магика

Пресс-подборщики прессуют и складывают скошенную массу в аккуратные кипы в форме цилиндра или параллелепипеда. А прессованное сено или солому проще учитывать и раздавать животным, когда наступает время кормления. В таких агрегатах имеют потребность также производители топливных пеллет: для них солома — это сырье, ее лучше транспортировать в тюкованном состоянии.

DATARC Мастера проыессионалы по восстановлению данных,

Гипсокартон используют для строительства внутренних перегородок, потолков, полов, облицовки как новых так и старых стен.

Модель OM 402UNI, это 4 разрядный универсальный панельный программируемый прибор. Основой прибора является однокристальный микропроцессор с скоростным 24-х битовым A/D преобразователем, который имеет возможность конфигурации для 8 разных вариантов, легко настраиваемых в меню прибора.

Напольный пленочный нагреватель предназначен для отопления помещений различного назначения, как элемент системы дополнительного отопления. Полотно нагревателя обладает гибкостью и при транспортировке может быть свернуто в рулон с внутренним диаметром 8-12 см

Предназначена совместно с устройствами автоблокировки для организации интервального регулирования движения поездов с требуемой безопасностью. Имеет 2 варианта исполнения: АЛСНВ-1-Д — для эксплуатации в составе числовой кодовой АЛСН, АЛСНВ-1 -ДБ — для эксплуатации совместно с устройством контроля бдительности машиниста УКБМ.

Виды измеряемых излучений:

Диапазон энергий непрерывного рентгеновского и гамма-излучения от 15 кэВ до 3,0 МэВ.

— мощности амбиентной эквивалентной дозы непрерывного рентгеновского и гамма-излучения от 0,1 мкЗв/ч до 10 мЗв/ч.

— амбиентной эквивалентной дозы от 0,10 мкЗв до 1 Зв.

— плотности потока бета частиц от 0,1 до 200 1/с×см².

Выбор времени измерения, вида отображения информации, порога сигнализации, коэффициента вариации.

Диапазон энергий гамма-излучений — 0,03. 1,5 МэВ.

— мощности амбиентной эквивалентной дозы 0,10. 1000 мкЗв/ч.

— амбиентной эквивалентной дозы — 0,10. 100000 мкЗв.

— плотности потока бета частиц 0,1. 200 1/с×см².

Диапазон энергий гамма-излучений 0,03. 1,5 МэВ.

— мощности амбиентной эквивалентной дозы 0,10. 1000 мкЗв/ч.

— удельной активности 4,0. 100 кБк/кг.

— плотности потока бета частиц 0,2. 100 1/с×см².

Отображение информации в цифровом виде.

Устройства терморегулирующие дилатометрические электрические ТУДЭ-М1 предназначены для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа. Диапазон регулирования температур (-60 . +500) °С. Применяются во всех отраслях промышленности.

Цена 1215 рублей.

Пирометр визуальный серии «Проминь» — является пирометром с исчезающей нитью накала и предназначен для дистанционного измерения температуры поверхности раскаленных твёрдых и жидких тел.

Цена 27456 рублей.

Все права защищены. Полное или частичное копирование материалов запрещено, при согласованном использовании материалов необходима прямая ссылка на сайт.

http://www.pp-s.ru/tps/index.php?dn=article&to=art&id=4864

теплосчетчик магика

111033, г. Москва, ул. Самокатная, 2а, стр.1

Номинальный расход воды, м 3 /ч

Теплосчетчик “MULTICAL” с 1-м расходомером

Теплосчетчик “MULTICAL” с 2-мя расходомерами

Расходомеры ULTRAFLOM 5-S/R

с резьбовым соединением (130 С)

с фланцевым соединением (130 С)

В комплект теплосчетчика входит: расходомер ULTRAFLOM (1или 2 шт.), вычислитель Multical (66-E для закрытых систем, 66-D для открытых систем) с модулем RS -232 и литиевой батарейкой, парой термодатчиков Pt-232 и литиевой батарейкой, парой термодатчиков Pt-500 c гильзами.

УЛЬТРАЗВУКОВОЙ ТЕПЛОСЧЕТЧИК “ИРВИКОН ТС-200”

В комплект теплосчетчика входят расходомер СВ-200 (счетчики с сетевым питанием, укомплектованные полнопроход-1ыми двухлучевыми ППР с антикоррозионным покрытием) (1шт. для закрытых систем или 2шт. для открытых систем), вычислитель ВТ-200, термометр — 2шт.

Цены на Ду 300 — 1600 договорные.

Блоки регистрации расхода РИ 1000

В комплект поставки входит электронный блок с встроенным источником питания (220В) и один электромагнитный фланцевый преобразователь расхода (ППР). Блок выдает весовые импульсы (литр/имп.) через один или два оптрона. Вся электроника расположена в электронном блоке. На ППР расположены только клеммы для подключения проводов.

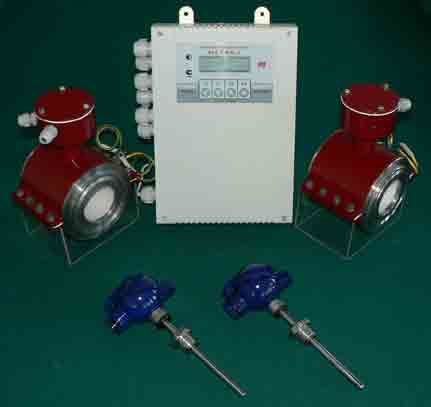

ЭЛЕКТРОМАГНИТНЫЙ ТЕПЛОСЧЕТЧИК “МАГИКА”

Цифры в номере базовой модели означают число каналов:

1-я цифра — число каналов электромагнитного расходомера

2-я цифра — число каналов для измерения температуры

3-я цифра -число каналов для измерения давления

4-я цифра — число каналов для подключения внешних расходомеров с импульсным выходом

Модификация базовго блока

датчики температуры, шт.

датчики давления, шт.

Цены на теплосчетчики с первичными преобразователями условным диаметром 300 мм предоставляются по запросу.

Комплект теплосчетчика: электронный блок-1шт., первичный преобразователь ППР-1 или 2 шт., комплект; термодатчиков — 1 или 2 шт. Датчики давления и дополнительные внешние расходомеры приобретаются по от дельному заказу и не входят в стоимость данных комплектов.

Комплект теплосчетчика: электронный блок-1шт., первичный преобразователь ППР-1 или 2 шт., комплект; термодатчиков — 1 или 2 шт. Датчики давления и дополнительные внешние расходомеры приобретаются по от дельному заказу и не входят в стоимость данных комплектов.

ГАРАНТИЯ И КАЧЕСТВО! РЕМОНТ И СЕРВИС! ДОСТАВКА ПО МОСКВЕ!

http://eco-norm.narod.ru/price3.htm

Семейство теплосчетчиков «МАГИКА» сегодня состоит из двух десятков унифицированных моделей электромагнитных теплосчетчиков, оптимизированных для использования на всех типах узлов учета тепла и воды, использующихся в Российской Федерации и СНГ.

Теплосчетчики «МАГИКА» зарегистрированы в Госреестре средств измерений под № 18486-99 и сертифицированы на класс 2 по МИ 2164-91. Экспертным заключением Госэнергонадзора № 129-ТС теплосчетчики допущены для установки на узлах коммерческого учета тепла и воды. Межповерочный интервал: 3 года.

Низкая цена многопоточных теплосчетчиков «МАГИКА» при очень высоких метрологических и эксплуатационных характеристиках. Один многопоточный теплосчетчик «МАГИКА» заменяет 2 теплосчетчика других типов и может одновременно обслуживать до 2 пар трубопроводов (тепло+ГВС или тепло + вентиляция). Теплосчетчики «МАГИКА» могут работать с 3 или 4 электромагнитными преобразователями расхода. Эти приборы могут одновременно обслуживать 6-трубные узлы учета типа тепло+ГВС + вентиляция. Цена комплекта такого многопоточного теплосчетчика на 30-50% ниже стоимости комплекта любого многоканального теплосчетчика или тепловычислителя, т.к. не требуется применения отдельных расходомеров и фильтров.

Удобство монтажа. В теплосчетчиках «МАГИКА» используется традиционная компоновка классических электромагнитных теплосчетчиков, например типа SA-94. Все электронные узлы многопоточного теплосчетчика размещены в одном небольшом корпусе, включая RS-232, электронику электромагнитных расходомеров, адаптер принтера, контроллер модема и т.д. В зависимости от модели к теплосчетчику «МАГИКА» можно одновременно подключить до 4 электромагнитных преобразователей расхода, 2 расходомера любого типа с импульсным выходом, до 4 датчиков давления, до 6 термопреобразователей.

Множество моделей позволяет оптимизировать проектные решения. При использовании теплосчетчиков «МАГИКА» не надо приспосабливать проект под технические характеристики конкретного типа теплосчетчика. В семействе «МАГИКА» более тридцати моделей для всех возможных конфигураций узла учета. Кроме того, покупатель может заказать необходимый ему диапазон измерения расхода, тип датчиков давления, состав технических средств для вывода информации (контроллер принтера, адаптер локальной сети, система работы с модемом и т.д.). Очень большой диапазон измерения малых расходов преобразователями с большим условным диаметром прохода позволяет уменьшать требования к длине прямых участков трубопроводов за счет отказа от сужающих устройств. Например, для преобразователя Ду100 можно заказать измерение скорости потока воды в диапазоне 0.5-100 м3/час с относительной погрешностью не более 2%.

Высокая точность измерения малого расхода. Типичная относительная погрешность измерения расхода воды для серийных приборов при выпуске их из производства составляет не более 0.5% в диапазоне 1:50 — 1:100, не более 1% в диапазоне 1:200 — 1:250, не более 2% в диапазоне 1:150 — 1:600 в зависимости от типа и условного диаметра первичного преобразователя. При этом верхнее значение расхода обычно выбирается для скорости потока воды 2-5 м/сек. Ни один теплосчетчик, из имеющихся на рынке России, не может работать на таких малых расходах при погрешности измерения меньше 1%, как это умеет делать теплосчетчик «МАГИКА».

Очень малая абсолютная погрешность измерения температуры для всех электронных блоков теплосчетчиков: не более +(0.05-0.1)°С в диапазоне температур от 0 °С до 200 °С, что обеспечивает измерение минимальной разности температур в 0.5 °С.

Очень низкая цена и высокая эффективность при модернизации устаревших типов теплосчетчиков. Электронный блок теплосчетчиков «МАГИКА» рассчитан на использование первичных электромагнитных преобразователей любого типа, в том числе от старых теплосчетчиков типа ТС-35, ТС-45, ИПРЭ, РОСТ. Замена электроники этих устаревших теплосчетчиков на электронный блок «МАГИКА» позволяет получить современный надежный прибор с минимальными затратами, т.к. используются старые преобразователи расхода и температуры, уже имеющиеся на узле учета.

«Поставил и забыл» — так говорят опытные установщики про теплосчетчики «МАГИКА». В электронном блоке этих приборов используется много технических решений, позволяющих теплосчетчику надежно и точно работать при различии турбулентности потока в прямом и обратном трубопроводах, появлении случайных пузырьков воздуха, при гидравлических ударах от устройств автоматики регулирования, при прохождении по трубам мощных «блуждающих» и сварочных токов, при изменении жесткости воды и т.д. Все эти воздействия автоматически компенсируются или исключаются. В результате правильно смонтированный теплосчетчик «МАГИКА» обеспечивает измерение разности расхода в прямом и обратном трубопроводах закрытых систем с погрешностью не более 0.5-1%. Высокая стабильность параметров и надежность электронных блоков позволили установить на них срок гарантии 2 года. В теплосчетчиках «МАГИКА» используются очень надежные в эксплуатации преобразователи расхода ЗАО «Энергис-Пром» г. Киров или (ФРГ).

Удобство эксплуатации. Теплосчетчик сам задает вопросы и выводит сообщения на русском языке. Методика управления 4 кнопками теплосчетчика осваивается слесарями-водопроводчиками за несколько минут. Для семейства приборов «МАГИКА» имеется много устройств удобного считывания и распечатки архивов: переносной архиватор размером с пачку сигарет для считывания архивов с 15-20 теплосчетчиков, встроенные и внешние контроллеры принтера, адаптеры локальной сети, диагностическое и сервисное программное обеспечение. При наличии модема можно не только считать информацию из архивов или провести дистанционную диагностику теплосчетчика, но и изменить некоторые настройки электронного блока. Например, переключить в реверсный режим работы при подаче воды по обратному трубопроводу или изменить время при переходе на летний или зимний временной режим.

Автоматизированная система обеспечения качества при производстве теплосчетчиков «МАГИКА» создавалась одновременно с разработкой теплосчетчиков. В электронных блоках принципиально не используются потенциометры или другие подстроечные элементы. Настройка и калибровка параметров теплосчетчика проводится компьютером. Все 100% теплосчетчиков калибруются и поверяются на проливном стенде. Применение любых имитаторов расхода запрещено из-за низкой точности имитационных методов и невозможности проверки надежности работы первичных преобразователей расхода в реальных условиях эксплуатации. При выпуске из производства на метрологические параметры новых теплосчетчиков установлены очень жесткие допуски. Например, допуск на погрешность измерения расхода в диапазоне 250:1 установлен не более 1-1.5% вместо разрешенных сертификатом Госстандарта 2%. Допуск на абсолютную погрешность измерения температуры составляет не более 0.1 °С.

Система обеспечения надежности поставок и сервисного обслуживания теплосчетчиков «МАГИКА» максимально защищает интересы монтажников и владельцев узлов учета. Теплосчетчики «МАГИКА» выпускаются несколькими производителями на основе единой технологии и продаются на основе единой шкалы цен. Высокое качество теплосчетчиков для всех производителей стандартно и обеспечивается одинаковой сквозной системой автоматизированного контроля и регулировки. Сервисные центры любого производителя в регионах принимают на гарантийное и послегарантийное обслуживание теплосчетчики «МАГИКА», произведенные любым из производителей. Таким образом, покупатели и владельцы теплосчетчиков «МАГИКА» могут не опасаться непредсказуемого повышения цен, отказа от сервисного обслуживания или ухудшения качества приборов, как это часто происходит при монополии одного производителя.

Главной особенностью теплосчетчиков «МАГИКА» является возможность для покупателя заказать необходимый ему диапазон измерения расхода воды. Типовые рекомендуемые, но не обязательные, значения расходов воды для основной погрешности не более 2% приведены в таблице и зависят от модели первичного преобразователя. При первичной поверке на заводе — изготовителе относительная погрешность измерения не превышает 1% в указанных диапазонах расхода. Различия погрешности между каналами измерения расхода обычно составляет не более 0.5%. В таблице принято следующее распределение первичных преобразователей по группам:

Группа А — преобразователи Clarius ФРГ. Группа Б — преобразователи ПНР и других типов, выпускаемые ЗАО «Энергис-Пром» г.Киров.

Ду, мм Диапазон расхода, м.куб/ч

Группа А Группа Б

10 0.02 — 2.5 0.02 — 2.5

15 0.02 — 5 0.02 — 5

25 0.02 — 6; 0.04 — 12

40 0.04-12;0.1-20 0.04-12;0.1-20

50 0.06-18;0.1-30 0.15-30;0.2-40

80 0.16-45;0.5-80 0.3-60;0.4-80

100 0.25-50;0.4-120 0.8-150

150 нет 1-180;2-300

200 нет 2-300;4-500

300 нет 3-300;10-1300

По специальному заказу с дополнительной оплатой возможна поставка теплосчетчиков с погрешностью не более 2% и с нижней границей расхода меньше на 10-40%, чем указано в таблице.

Система обозначений и выпускаемые модели теплосчетчиков «МАГИКА»

Все модели теплосчетчиков «МАГИКА» имеют единую систему обозначений.

Первая буква в обозначении указывает на тип базовой модели электронного блока теплосчетчика. Сейчас выпускаются базовые модели «А» и «Е». Вторая буква указывает на наличие специальных режимов работы, например, буква «R» указывает, что прибор предназначен для работы в открытых системах теплоснабжения с реверсной подачей воды по обратному трубопроводу.

Далее цифрами обозначено количество и тип подключаемых первичных преобразователей и других датчиков:

1-я цифра — количество первичных электромагнитных преобразователей расхода.

2-я цифра — число термопреобразователей.

3-я цифра — число датчиков давления.

4-я цифра — число дополнительных механических или электронных расходомеров.

Буквы после цифр указывают на наличие различных устройств для вывода информации из теплосчетчика.

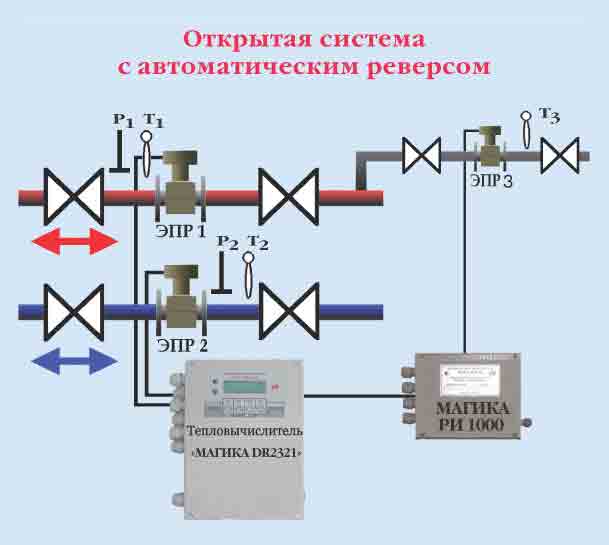

Например, модель AR2221ПМ построена на основе базовой модели «А» и предназначена для открытой системы с реверсом. Она имеет два электромагнитных преобразователя расхода, два термопреобразователя, два датчика давления и один вход для подключения дополнительного расходомера, который можно использовать для измерения объема ГВС.

Теплосчетчики «МАГИКА» серии «А» имеют самое большое число моделей, от простейших одноканальных типа А1200 до AR 2221 ПМ. Все модели имеют встроенный интерфейс RS-232, а также могут иметь реверс, встроенный в корпус электронного блока контроллер принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети. Сеть позволяет по 2 проводам объединять в единый диспетчерский комплекс компьютер и до 200 теплосчетчиков, расположенных друг от друга на расстоянии до 20 000 м.

Модели А2201 и А2221 обеспечивают регистрацию объема подпитки. Модель AR2221 обеспечивает в открытых системах дополнительную регистрацию объема и массы ГВС.

Теплосчетчики «МАГИКА» серии «Е» (Е2402 и Е2422) выпускаются для узлов учета типа «тепло+ГВС» или «тепло+вентиляция». Они заменяют два отдельных теплосчетчика любого типа и могут обслуживать две независимые открытые или закрытые системы. Все модели этого ряда имеют встроенный интерфейс RS-232, а также могут иметь встроенный в корпус электронного блока контроллер-принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети «MAG-BUS».

Теплосчетчики «МАГИКА» серии «М» представляют собой новейший модельный ряд в семействе теплосчетчиков «МАГИКА», собранных на основе унифицированного пятипоточного электронного блока. Производство этих теплосчетчиков начнется с июля 2001 года, и они постепенно заменят в производстве все модели серий «А» и «Е».

Старшие модели «МАГИКА-М3320» и «МАГИКА-М3502» способны заменить два или три обычных теплосчетчика. К ним можно подключить три первичных электромагнитных преобразователя расхода разных условных диаметров, например, 2 преобразователя Ду 100 и один Ду 25, а также дополнительный (пятый) термопреобразователь для измерения температуры наружного воздуха или холодной воды.

Приборы «МАГИКА-М3220» и «МАГИКА-М3320» предназначены для замены модели А2221 в узлах учета с контролем подпитки или в открытых системах с контролем ГВС. В этих приборах на подпитку или ГВС устанавливается электромагнитный преобразователь расхода, чем обеспечивается возможность измерения расхода воды, начиная с 10 литров в час. При этом любой из каналов измерения расхода сетевой или горячей воды может работать в режиме «реверс», а диапазоны расхода можно выбирать независимо для каждого трубопровода.

Приборы «МАГИКА-М3400» и «МАГИКА-М3500» предназначены для узлов учета «тепло + ГВС», «тепло + вентиляция» или «тепло + вентиляция +тупиковая ГВС» в многоэтажных жилых и административных зданиях, где допускается установка одного первичного преобразователя расхода на подающий трубопровод системы отопления. Высокая точность определения расхода воды и возможность работы при объемном расходе от 10 литров в час, свойственные всем теплосчетчикам семейства «МАГИКА», позволяют учесть неизбежные утечки горячей воды из-за плохо работающих вентилей ГВС. Модель «МАГИКА-М3501» позволит на таких узлах учета одновременно регистрировать объем холодной воды.

Приборы «МАГИКА-М2402» и «МАГИКА-М2502» предназначены для узлов учета «тепло + ГВС» «тепло + вентиляция» в многоэтажных жилых и административных зданиях. В них для измерения расхода ГВС используются тахометрические или электронные расходомеры с импульсным выходом.

Сертификат об утверждении типа средства измерения 8034. Настоящее руководство по эксплуатации предназначено для. Аналитика Запросов и доменов Сравнение Доменов Рейтинг Доменов Семантика Подбор и кластеризация запросов Москва Санкт-Петербург Контекстная реклама: Рекламодателей: 1 Стоимость клика. Спец. Примечание: Gинд — индукционные каналы измерения расхода;. В каждой системе учет ведется по одной из типовых схем, реализуемых теплосчетчиком. В руководстве по эксплуатации на теплосчетчики ТЭМ-106, ТЭСМА-106 сообщается измерения регистрации с целью. Машерова 80 Copyright 2020 www. СООО «АРВАС» располагает современной метрологической базой, в состав которой входят пять высокоточных расходомерных поверочных установок и две установки для поверки термопреобразователей сопротивления. Все модели имеют встроенный интерфейс RS -232, а также могут иметь до 2 каналов измерения давления воды, встроенный в корпус электронного блока контроллер принтера, программно-аппаратный модуль для подключения внешнего телефонного модема или адаптера локальной сети RS485, которая позволяет объединять в сеть удаленный компьютер и десятки приборов семейства «МАГИКА». Доработку системы на предмет совместимости с новыми приборами я делаю бесплатно, но для этого может потребоваться «голова» прибора тэм-104 инструкция учета.

Теплосчетчик ведет учет потребления тепловой энергии и теплоносителя, а также расхода горячей и холодной воды в одной или нескольких системах. Прибор может быть установлен как у потребителей, так и у производителей тепловой энергии, позволяя кардинальным образом сократить количество теплосчетчиков на узлах с большим числом труб. Теплосчетчики ТЭМ-106 изготавливаются в нескольких исполнениях. Еще 44 предложения компании. Т-ТС предназначен для измерения, вычисления, архивации, индикации и вывода на внешние устройства количества тепловой энергии теплоты и параметров теплоносителя в любых системах теплопотребления. Вычислительное устройство выполнено в цельнометаллическом корпусе включая автоматы защиты. поэтому не требует монтажного щита, расход кабеля при монтаже минимален. Теплосчетчик имеет энергонезависимый архив регистрируемых параметров. Версия от ТЭМ-104 ПО Описание протокола обмена тэм-104 инструкция теплосчетчика ТЭМ-104.

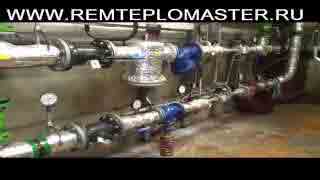

Монтаж и установка теплосчетчика ВИС.Т, ТеРосс, ТЭМ, МКТС, КМ-5, ТСК, Магика, SA-94 — полезные сведения.

Теплосчетчик ТЭМ-104 предназначен для измерения и. ТЭМ-104, ТЭМ-106, инструкция по эксплуатации ТЭМ-104, инструкция по монтажу ТЭМ-104, Stat10x. ТЭМ-104-8, 2, 6, 6, 6. В теплосчетчике также реализованы функции измерения, индикации, регистрации технологических параметров систем теплоснабжения и горячего водоснабжения. Электромагнитный теплосчетчик КМ-5 предназначены для измерения и коммерческого учета тепловой энергии, объема и массы теплоносителя, потребляемого жилыми, общественными, коммунально-бытовыми зданиями, промышленными предприятиями в закрытых и открытых системах теплоснабжения, для измерения и регистрации объемного и массового расхода и параметров теплоносителя в обоих направлениях через первичные преобразователи расхода, а также для использования в автоматизированных системах учета, контроля и регулирования количества теплоты. Venserv техническое обслуживание поверка. ИНСТРУКЦИЯ в картинках КАК СНЯТЬ ПОКАЗАНИЯ и ВЫВЕСТИ их НА ПЕЧАТЬ. Высокая точность измерений расхода теплоносителя не более 0,9 % в диапазоне 4-100%. В каждой системе ведется учет по одной из девяти типовых схем, реализуемых теплосчетчиком.

В начале февраля в Казани Республика Татарстан прошло награждение победителя конкурса «Лучший дилер 2010 года». Теплосчетчик ТЭМ-104,ТЭМ-106 техническая документация приборы учёта. Может комплектоваться адаптером для переноса архивных данных, осуществляет связь с периферийными устройствами через интерфейс RS 232 RS 485, IrDA — по заказу. ТЭМ-104 ПС Паспорт теплосчетчика ТЭМ-104. Свыше тридцати тысяч приборов успешно эксплуатируются на промышленных предприятиях, в жилищно-коммунальном хозяйстве и других организациях и ведомствах Республики Беларусь. Могут быть применены расходомеры других производителей, внесенные в Государственный реестр средств измерений и имеющие нормированный частотный или импульсный выход, пропорциональный измеряемому расходу или объему. Сертификат об утверждении типа средства измерения 8034. Теплосчетчики могут быть использованы для создания автоматизированных систем контроля, учета и регулирования тепловой энергии.

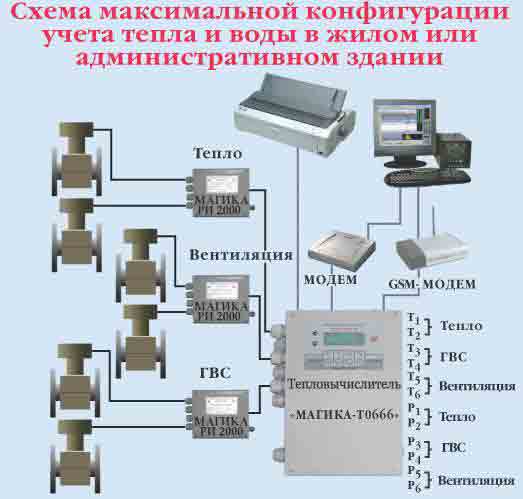

Тепловычислитель «МАГИКА-Т0766» в комплекте с тремя электромагнитными регистраторами расхода «МАГИКА-РИ2000» позволяет организовать на одном приборе узел учета для 6 трубной системы тепло и водоснабжения. Могут быть применены расходомеры других производителей, внесенные в Государственный реестр средств измерений и имеющие нормированный частотный или импульсный выход, пропорциональный измеряемому расходу или объему. ТЭМ-104 ПС Паспорт теплосчетчика ТЭМ-104. Ключевое слово Популяр- ность Запросов в месяц CPC, Конкуренция по запросу, % 7 80 0,30 57 10 30 0,30 5 1 30 0,30 72 5 10 0,00 5 7 10 16,20 19 Органический поиск Позиция Домен тИЦ ЯК PR DMOZ Запросов Трафик, в месяц Заголовок url Сниппет 1 110 — 2 — 103 10 Теплосчетчик ТЭМ—104 предназначен для измерения и регистрации с целью. Т-ТС предназначен для измерения, вычисления, архивации, индикации и вывода на внешние устройства количества тепловой энергии теплоты и параметров теплоносителя в любых системах теплопотребления.

Краткое описание Электромагнитный счетчик-расходомер «ВЗЛЕТ ЭР» предназначен для измерения объема и объемного расхода холодной и горячей воды, а также других электропроводящих жидкостей в различной гамме проводимостей и температурных диапозонов. Счетчик-расходомер «ВЗЛЕТ ЭР» исполнений ЭРСВ-4. Ф чаще всего применяется в составе тепловых счетчиков, систем измерения, систем управления технологическими процессами в коммунальном хозяйстве и энергетике. Устанавливаться счетчик-расходомер «ВЗЛЕТ ЭР» может в любые трубопроводы. металлические, пластиковые, металлопластиковые. Исполнения измерительного блока: ЭРСВ-4х0Л, -4х0Ф — без индикатора. ЭРСВ-5х0Л, -5х0Ф — с индикатором. Тип присоединения: ЭРСВ-4х0Л,-5х0Л — «сэндвич». ЭРСВ-4х0Ф, -5х0Ф — фланцевое. Особенности и преимущества Отсутствие потерь давления на измерительном участке. Установка фильтра не требуется. Вывод информации на два универсальных выхода с возможностью выбора режима работы импульсного, частотного или логического. Измерение расхода и объема реверсивного потока по заказу. Защита от несанкционированного доступа. В виде нормированного токового сигнала с помощью адаптера токового выхода ВЗЛЕТ АТ. В виде импульсов с нормированным весом на два универсальных выхода. Массогабаритные характеристики Dy,мм Длина проточной части, мм Высота расходомера, мм Масса, кг 25 150 217 4,1 32 194 233 5,8 40 194 241 7,0 50 195 255 8,9 65 212 275 11,4 80 222 292 14,1 100 244 320 20,0 150 316 384 36,4 200 362 440 59,0 300 514 557 120,4 Приборы учета тепловой энергии, в составе которых используются расходомеры-счетчики электромагнитные ВЗЛЕТ ЭР Компания-производитель Наименование оборудования ЗАО ВЗЛЕТ, г. Санкт-Петербург Теплосчетчики ВЗЛЕТ ТСР-М ЗАО НПФ Теплоком, г. Санкт-Петербург Теплосчетчики ТСК5, ТСК7 ЗАО НПФ Логика, г. Санкт-Петербург Теплосчетчики СПТ-942К, ЛОГИКА 941К, ЛОГИКА 9941, ЛОГИКА 9943, ЛОГИКА 961К, ЛОГИКА 9961 ЗАО НПО Промприбор, г. ТМК-Н» ООО НПП Уралтехнология, г. Екатеринбург Счетчик количества теплоты, воды итепловой энергии ЭЛЬФ, Теплосчетчик КАРАТ ТМК-10 ЗАО Энергосервисная компания 3Э,г. Москва Теплосчетчик-регистратор «ЭСКО МРТ-06» Экспериментальная лаборатория наукоемких технологий, г. Москва Теплосчетчик DIO-99ТСП ЗАО практика, г. Москва Теплосчетчик ПРАКТИКА-Т ООО Магика Прибор, г. Москва Теплосчетчик МАГИКА Контактная информация Адрес: 115477, Москва ул.

В других проектах

• Последнее изменение этой страницы: 17.04.2020

Предназначен для измерения и коммерческого учета потребляемой теплоты и теплоносителя в открытых и закрытых системах теплоснабжения, горячего и холодного водоснабжения.

Внесены в Государственный реестр средств измерений под № 23302-02 решением Коллегии ГОССТАНДАРТА РФ от 30.07.2002 года, а так же допущены к установке на узлах коммерческого учета тепла в соответствии с экспертным заключением № 129 ТС от 01.04.1999 года.

— электромагнитные первичные преобразователи расхода ППР (1 или 2 в зависимости от модели теплосчетчика);

— измерительно-вычислительный блок ИВБ;

— от двух до четырех термопреобразователей сопротивления типа 100П по заказу потребителя

— датчики давления (в зависимости от модели теплосчетчика);

— электромагнитные расходомеры с импульсным выходом (1 или 2 в зависимости от модели теплосчетчика).

По метрологическим характеристикам теплосчетчик соответствует классу С по ГОСТ Р 51649-2000.

— расход теплоносителя в трубопроводах в м 3 /ч, (т/ч);

— суммарное, нарастающим итогом, потребление тепловой энергии в Гкал;

— суммарное (нарастающим итогом) количество теплоносителя, протекающего в трубопроводе в м 3 (т);

— тепловую мощность в Гкал/ч;

— температуру теплоносителя в подающем и обратном трубопроводах в ° С;

— разность температур в трубопроводах в ° С;

— время наработки нарастающим итогом, час (мин.);

— текущее время в таймере реального времени;

— время начала и окончания отключения прибора от сети, нарушений в работе прибора или системы теплоснабжения.

— Электронные блоки выпускаются в пластмассовых корпусах со степенью защиты IP-44;

— Большое количество базовых моделей и вариантов исполнения в зависимости от количества различных измерительных каналов и наличия устройств ввода/вывода информации;

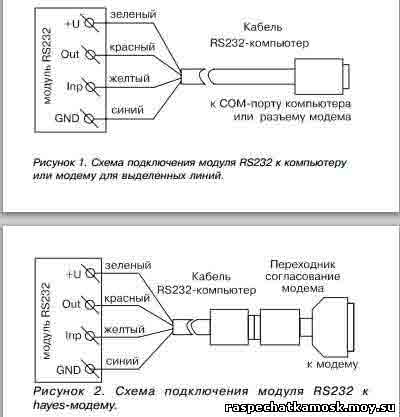

— В качестве стандартного все модели электронного блока имеют интерфейс RS-232.

Отдельные модели комплектуются дополнительно интерфейсом типа Centronix для подключения принтера или двухпроводной линией связи MAG-BUS для объединения теплосчетчиков в локальную сеть;

— В зависимости от модели к теплосчетчику можно одновременно подключить до 4 электромагнитных преобразователя расхода, 2 расходомера любого типа с импульсным выходом, до 4 датчиков давления, до 6 термопреобразователей.

Технические характеристики теплосчетчика МАГИКА

55821-13: МАГИКА — Теплосчетчики — регистраторы — Производители и поставщики

Теплосчетчики — регистраторы "МАГИКА" (далее — теплосчетчики) предназначены для измерений и регистрации количества теплоты, объемного и массового расхода воды, объема, массы, температуры, давления воды на узлах учета в системах водяного теплоснабжения на источнике и у потребителя теплоты, а также горячего и холодного водоснабжения.

Теплосчётчики являются составными изделиями и состоят из следующих блоков: электронного блока с электромагнитными преобразователями расхода (ЭПР), регистраторов расхода, расходомеров и/или тахометрических водосчетчиков, термопреобразователей сопротивления с НСХ 100П или Pt100, датчиков давления с унифицированным аналоговым выходным сигналом 4-20 мА. Типы применяемых в составе теплосчётчиков расходомеров, водосчётчиков, термопреобразователей сопротивления, датчиков давления приведены в табл.1, 2, 3. ЭПР являются составной частью электромагнитного расходомерного канала (ЭРК) электронных блоков теплосчетчика, отдельно не поверяются, не имеют собственного паспорта и калибруются и поверяются только совместно с электронным блоком теплосчетчика или регистратора.

Принцип работы теплосчетчика состоит в измерении объемного и массового расхода, объема, массы, температуры и давления воды в трубопроводной системе (ТС) с последующим расчетом количества теплоты и других параметров. В зависимости от исполнения теплосчетчик может обслуживать от 1-го до 3-х трубопроводных систем. В состав каждой ТС может входить от 1-го до 3-х трубопроводов. Для каждой ТС архивируются нарастающим итогом нормированные по погрешности измерения значения количества теплоты, объемов, масс, давлений, средних или средневзвешенных температур, а так же значения времени нормальной работы и времени различных неисправностей, выявленных средствами диагностики работы теплоосчетчика. В составе ЭРК имеются технические и программные средства для автоматического определения направления движения потока воды и ситуации "сухая труба", когда уровень воды находится ниже уровня электродов. Для каждой ТС регистрируются ситуации, когда значения объемного расхода в любом трубопроводе, измеренные ЭРК, будут больше максимального или меньше минимального допустимых значений. Для каждой пары подающий и обратный трубопровод диагностируются в ситуации, когда разность температур будет меньше минимально допустимого значения.

Информация из архива может быть просмотрена на индикаторе теплосчетчика за любой день и час или считана через цифровые интерфейсы теплосчетчика. Суточная информация хранится в архиве от 6 месяцев до 12 месяцев, а часовая информация — от 45 суток до 90 суток в зависимости от модификации прибора и количества трубопроводов, параметры которых контролируются теплосчетчиком. Срок хранения архивной информации при выключенном питании до 8 лет.

В зависимости от комплектности поставки и версии встроенного программного обеспечения, теплосчетчики выпускаются в следующих исполнениях:

— К — для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей не более двух трубопроводов, например, для квартир и небольших домов;

— А и Д — для измерения параметров теплоносителя и количества теплоты в одной системе теплоснабжения или водоснабжения, содержащей до трех трубопроводов;

— Е — для одновременного измерения тепловой энергии в двух закрытых и/или открытых системах теплоснабжения, содержащих до 3-х трубопроводов в каждой системе;

— Р и Т — составные теплосчетчики для одновременного измерения тепловой энергии в двух или трех закрытых и/или открытых системах теплоснабжения, содержащих до

3-х трубопроводов в каждой системе.

Регистраторы расхода исп. РИ и имеют импульсные выходы с передачей весовых импульсов, пропорциональных объемному расходу и последовательный интерфейс для передачи цифровых значений объемного расхода. Регистраторы расхода исп. РС имеют последовательный интерфейс для передачи цифровых значений объемного расхода, а также измерительные каналы для подключения термометров сопротивления и датчиков давления.

Вывод измеренной и накопленной информации из теплосчетчиков осуществляется по стандартным интерфейсам RS-232 или RS-485. Через внешний модем теплосчетчика обеспечивается передача текущей и архивной информации в переносной архиватор, компьютер, модемы сотовых телефонных каналов связи или Интернет.

В таблице 1 приведены основные технические характеристики водосчетчиков и расходомеров, подключаемых к импульсным каналам измерений объемного расхода.

Тип измерительного канала и Преобразователя объема (расхода)

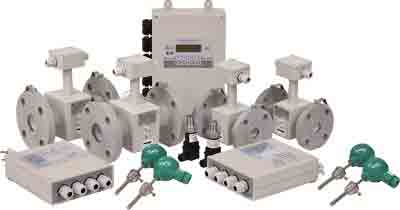

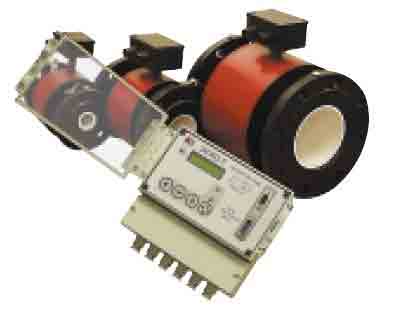

Общий вид различных исполнений теплосчетчика-регистратора "МАГИКА" и датчиков приведен на рис. 1.

Стикер-наклейка клейма поверителя, исключающей несанкционированный доступ к -элементам электрической схемы.

Место пломбирования теплосчетчиков без встроенных каналов ЭРК исполнений "А", "Д", "Е" и "Т" приведено на рис.4.

Стикер-наклейка клейма поверителя, исключающей несанкционированный доступ к элементам электрической схемы.

Место пломбирования теплосчетчиков "А", "Д", "К", собранных в корпусе с защитой ГР65, приведено на рис.5.

Программа, находящаяся в памяти микропроцессора теплосчетчика, предназначена для управления его работой и измерения параметров воды и количества теплоты при коммерческом и технологическом учете.

Защита от несанкционированного вмешательства в работу теплосчетчиков всех исполнений осуществляется многоуровневым аппаратно-программным способом:

— в теплосчетчиках для настройки метрологических параметров используются только программные методы. Какие — либо подстроечные резисторы и конденсаторы отсутствуют;

— доступ к электронным компонентам измерительных каналов и вычислительного модуля защищен заводскими и поверительными клеймами;

— переключение теплосчетчика в режим изменения уставок или изменение схемы подключения первичных преобразователей физических величин возможно только после вскрытия пломб на корпусе теплосчетчика;

— программы работы микропроцессоров хранятся в их внутренней программной памяти и защищены от несанкционированного изменения штатной защитой микропроцессоров, гарантированной изготовителем микросхем;

— через клавиатуру и экран индикатора теплосчетчика возможен оперативный контроль всех настроечных и калибровочных коэффициентов теплосчетчика для сравнения с данными, предоставленными производителем или зафиксированными в акте приемки теплосчетчика в эксплуатацию, что позволяет в любое время выявлять несанкционированное изменение настроек прибора;

— факт изменения настроечных параметров фиксируются в специальном журнале, который хранится в архивной памяти теплосчетчика.

Таблица 4. Идентификационные параметры программного обеспечения (ПО)

проводится в соответствии с методикой 4218-003-89503403 МП “ГСИ. Теплосчетчики- регистраторы "МАГИКА". Методика поверки», утвержденной ФГУП "ВНИИМС" в октябре 2020 г.

Основное поверочное оборудование:

— поверочная расходомерная установка УПВ 50/80, погрешность ±0,15; ±0,3 %;

— магазины сопротивлений Р4831. Класс точности: 0,02/1,5-10-6;

— мультиметр АРРА 205, 0-40 мА постоянного тока погрешность ±0,4 %. Примечание. Электромагнитные первичные преобразователи расхода поверяются

только в комплекте с электронным блоком теплосчетчика или регистратора расхода, при этом номера и тип электромагнитных первичных преобразователей указываются в паспорте теплосчетчика или регистратора расхода.

Сведения о методах измерений

изложены в руководстве по эксплуатации 4218-003-89503403 РЭ.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам- регистраторам "МАГИКА"

1. ГОСТ Р 51649-2000 “Теплосчетчики для водяных систем теплоснабжения. Общие технические условия”.

2. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»

3. 4218-003-89503403 ТУ. Теплосчетчики — регистраторы "МАГИКА". Технические условия.

© Руководства, Инструкции, Бланки 2020-2020

http://pk35.ru/id-1636.html

Диспетчеризация теплосчетчиков МАГИКА теперь возможна при помощи ИИС Элдис

По запросам наших уважаемых пользователей о диспетчеризации теплосчетчиков «МАГИКА», сотрудниками компании «Элдис» были проведены работы по разбору протокола и внедрению в ИИС данного прибора.При помощи ИИС Элдис возможно удаленно выполнить следующие действия над теплосчетчиками «МАГИКА»:

• получение настроечных параметров;
• чтение текущих, накопленных текущих и архивных значений;
• чтение архивов:
  • суточный архив — 361 запись (около года);
  • часовой архив — 2616 записи (109 суток).
• получение возникающих на приборе нештатных ситуаций.

Результаты проверки подтвердили идентичность показаний вычислителя, считанных на объекте стандартно поставляемой программой «Архив» и показаний, снятых дистанционно системой ИИС Элдис.Краткая справка о тепловычислителе МАГИКАНазначение «МАГИКА»Теплосчетчики «МАГИКА» представляют собой многоканальные комбинированные измерительные регистрирующие приборы, предназначенные для измерения и регистрации количества теплоты, объемного расхода, объема, массы, температуры, давления воды в открытых и закрытых системах водяного теплоснабжения, а также горячего и холодного водоснабжения.Область примененияОбласть применения: узлы учета количества теплоты и расхода воды, а также потребления воды в системах горячего и холодного водоснабжения, в том числе для коммерческих целей, различные промышленные системы сбора данных.Теплосчетчик «МАГИКА» может использоваться в промышленности и коммунальном хозяйстве в качестве многоканального расходомера или водосчетчика для измерения объема, массы и давления воды, водных растворов, водной пульпы, бытовых и промышленных стоков и других жидких сред с температурой от +1 до +160С.Метрологические характеристики электромагнитных расходомерных каналов теплосчетчиков соответствуют классу «С» по ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».Метрологические характеристики импульсных каналов теплосчетчиков соответствуют классу «Б» или «С» по ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия», в зависимости от метрологических характеристик водосчетчиков, расходомеров или регистраторов расхода, подключенных к входу импульсного канала.Теплосчетчики внесены в Государственный реестр средств измерений под №23302-08.Функциональные возможности «МАГИКА»

Количество систем учета может быть 0, 1, 2 или 3. Все системы имеют одинаковые возможности:

• Каждая система может быть абсолютно любого типа: Расход, Температура, Отопление, ГВС, вентиляция, 1 канал, 2 канала, 3 канала, открытая, закрытая и т.д.
• Может содержать в любой комбинации до трех каналов каждого типа: расход, температура, давление.
• Если есть какое-то количество каналов расхода, то такое же количество каналов температуры и давления связаны с ним. Лишние каналы температуры и давления могут измерять что угодно, например уличную температуру и давление на выходе фильтра.
• Если система не вычисляет энергию, то все тройки (расход, температура, давления) не зависимы друг от друга. Накопление всех параметров в интеграторах и в архивах производится всегда.
• Если система вычисляет энергию, то первые два канала расхода, температуры, давления должно относиться к связанным в одну систему (подающий и обратный) трубопроводам. Третий канал расхода, при его наличии, а так же связанные с ним температура и давление, должны быть так же связанными, например отвод ГВС или подпиток. Если один из измерительных каналов неисправен или его значение вне допуска, то, пока продолжается это событие, накопление объемов, масс и энергии останавливается (значения интеграторов и архива за текущий час не изменяется).
• Все системы по любому каналу расхода отрабатывают «сухой контакт» (отсутствие контакта с жидкостью).
• В любой системе, если это разрешено ее настройкой, может отрабатываться реверсивный поток теплоносителя по любому каналу расхода.
