Счетчики на отопление — сколько это будет вам стоить и как лучше поставить

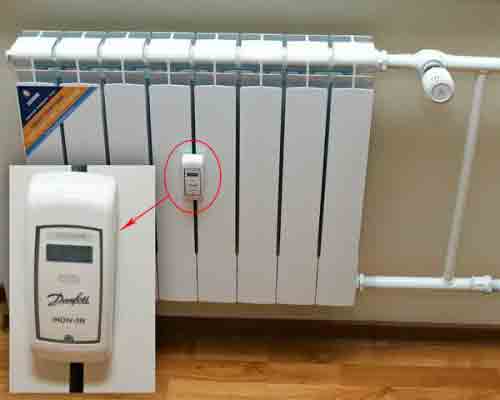

Квартирные счетчики на отопление позволяют строго отслеживать реальный расход тепловой энергии, поэтому при оплате потребленного тепла достигается значительная экономия. При установке индивидуального измерительного прибора у владельцев квартиры появляется интерес в экономном расходовании тепловых ресурсов, а также в проведении мероприятий по утеплению своего жилья. Выгода настолько очевидна, что многие задумываются о том, как поставить счетчик на отопление в своей квартире. Естественно, что волнует граждан и цена вопроса, а также срок окупаемости средств, вложенных в установку теплосчетчика.
Суть работы счетчика заключается в учете тепловой энергии путем измерения разницы температур и объема расхода теплоносителя. Существует два основных способа проведения измерений расхода: тахометрический и ультразвуковой. Под каждый их них производители выпускают разные типы бытовых счетчиков, способных вести учет тепловой энергии. Ультразвуковые модели надежнее в эксплуатации, точнее и долговечнее. Тахометрические приборы уступают по данным показателям, поэтому и дешевле.
Так сколько стоит счетчик на отопление? Цена самого измерительного прибора, включая регулирующий вентиль, фильтр и запорную арматуру, составляет в среднем около 9 000 рублей. Однако к этой сумме необходимо добавить затраты на установку измерительного оборудования, которая должна проводиться компанией, имеющей всю необходимую разрешительную документацию на осуществление данного вида услуг. Поэтому затраты возрастают до 18-20 тыс. рублей.

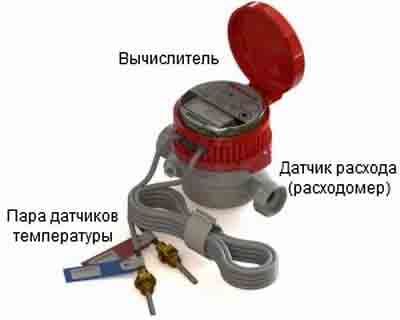

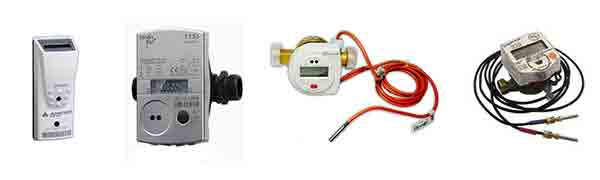

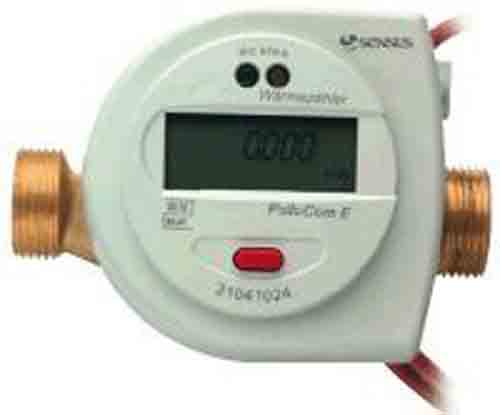

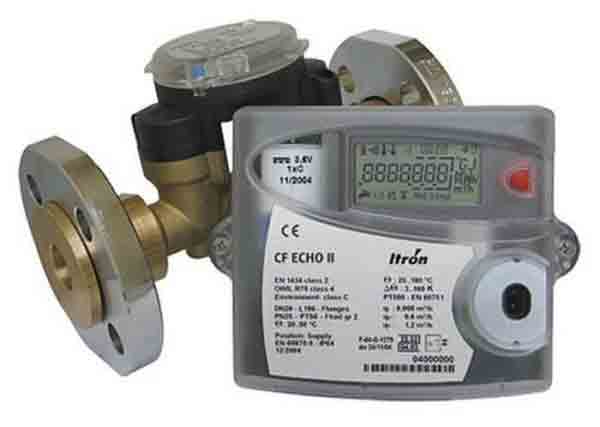

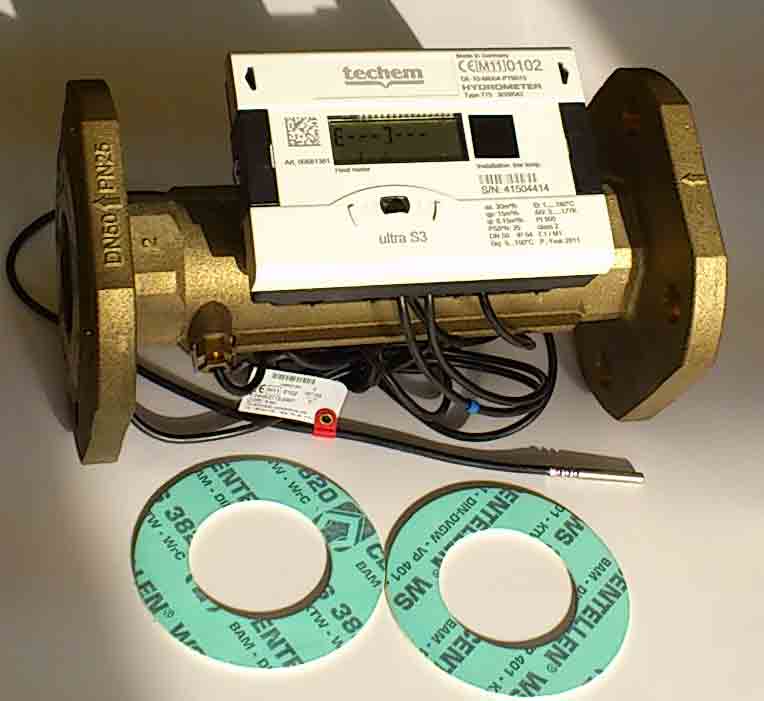

Так выглядит тепловой счетчик — основные составные части
[include id=»5″ title=»РСЯ — в записи»]

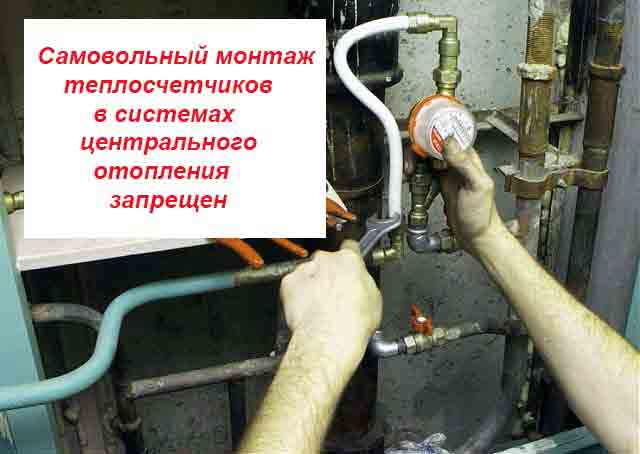

Важно! Обратите внимание, что счетчики на отопление в квартиру должны иметь паспорта и сертификаты, как любой другой измерительный прибор. После окончания монтажных работ счетчик обязательно пломбируют. Необходимо проводить и периодическую поверку прибора. Обычно данную операцию проводят через четыре года.

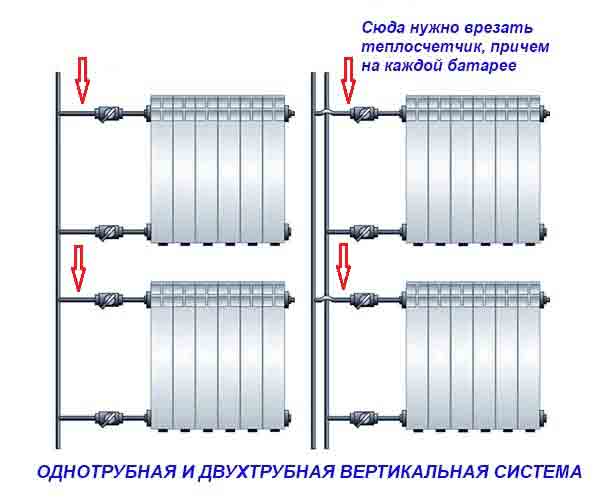

К сожалению, практически во всех домах старой постройки выполнена вертикальная система разводки отопительных труб. Это значит, что через квартиру проходит несколько стояков и ставить на каждый из них отдельный счетчик, конечно же, не выгодно. Для такой системы отопления производители измерительных приборов учета предлагают ставить распределители, осуществляющие замер расхода теплоносителя на основе разницы температур воздуха в комнате и на поверхности радиатора. Цена одного такого распределителя колеблется в пределах тысячи рублей. Затраты на монтаж могут составить 2-6 тыс. рублей в зависимости от комплектации.

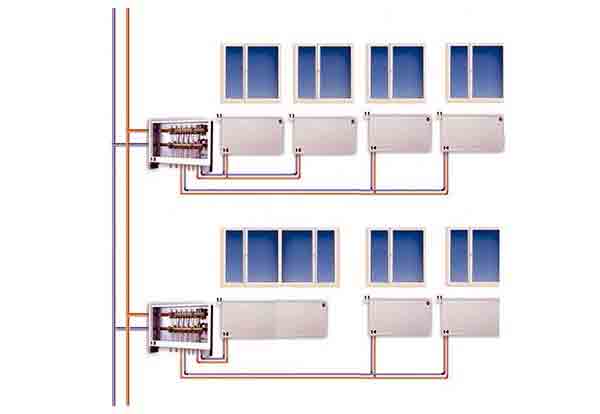

В многоквартирных домах, возводимых в последние годы, предусматривается при строительстве монтаж горизонтальной системы разводки труб отопления. Поэтому в таких квартирах ставится один теплосчетчик. Компактные модели тепловых счетчиков обычно монтируют на прямую трубу, по которой идет подача теплоносителя в квартиру. В некоторых случаях возможна и установка на обратный трубопровод.

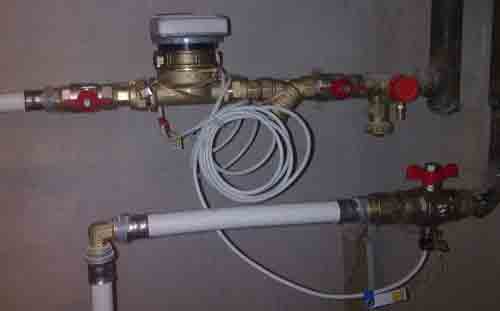

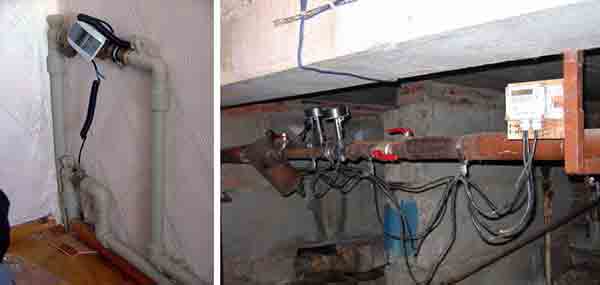

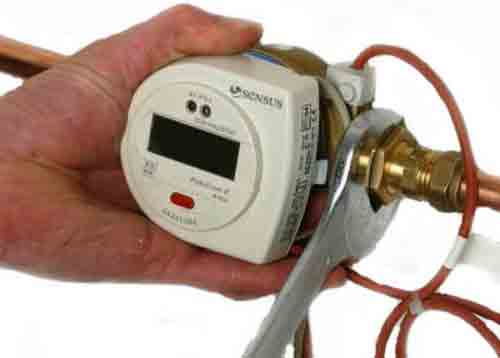

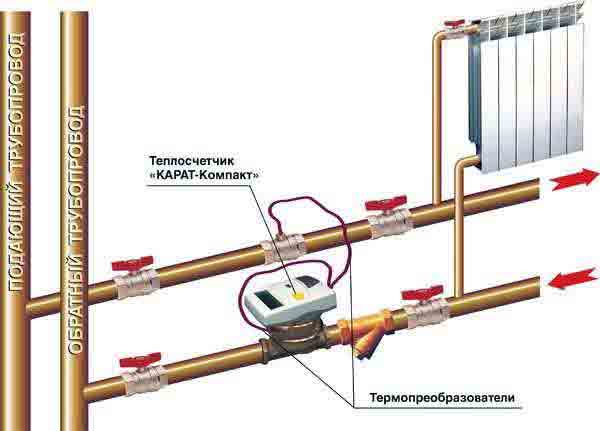

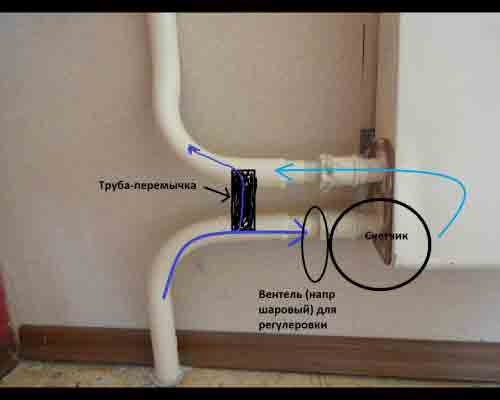

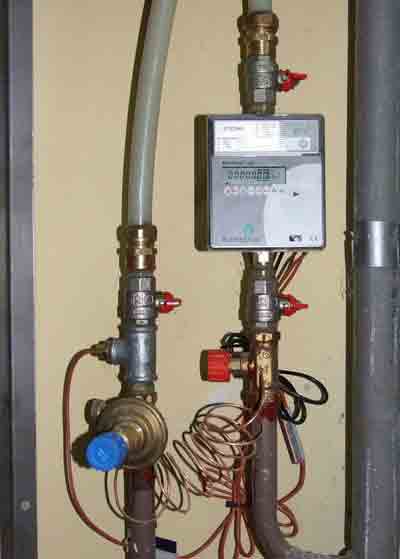

Здесь вы видите правильно установленный счетчик

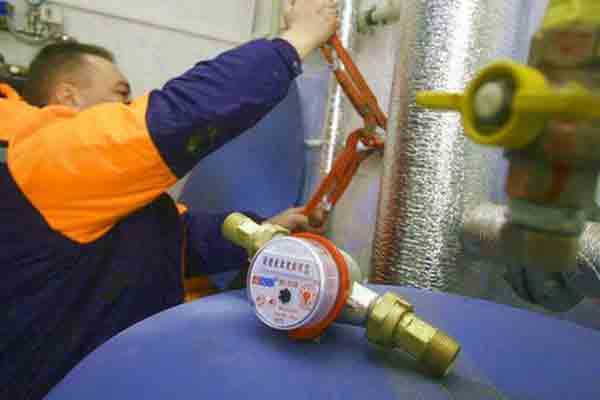

Если тепловые счетчики на отопление устанавливает специализированная организация, занимающаяся профессионально вопросами проектирования, монтажа и последующего технического обслуживания приборов учета тепла, то ее специалисты:
- изготовят проект;
- проведут его согласование с организацией, отвечающей за теплоснабжение;
- зарегистрируют установленный узел учета;
- сдадут в эксплуатацию надзорной организации.
Показания теплосчетчика снимают таким же образом, как и с электросчетчика. Далее заполняют квитанцию, в которой указывают разницу показаний и умножают ее на действующий тариф. Оплачивают в отделениях Сбербанка, указывая в качестве получателя денежных средств теплоснабжающую организацию.
Новый квартирный счетчик отопления должен продаваться с первичной поверкой, выполненной на заводе-изготовителе. Подтверждением проведения первичной поверки служит клеймо, специальная наклейка, соответствующая запись, указываемая как на самом приборе, так и в сопровождающей теплосчетчик документации.
Очередная поверка прибора проводится после истечения срока установленного межповерочного интервала. Для чего владелец квартиры должен обратиться:
- в местное отделение Ростеста;
- в коммерческую организацию, имеющую данные полномочия;
- в сервисный центр завода-изготовителя.
Важно! Многие компании, предлагающие монтаж приборов учета, осуществляют дальнейшее техническое обслуживание. При этом проведение очередной поверки специалисты компаний берут на себя.
При выборе компании для осуществления монтажа измерительного прибора учета тепловой энергии обратите внимание на следующие моменты:
- бесплатный выезд инженера на объект, во время которого проводится осмотр коммуникаций и предлагается комплектация узла учета;
- осуществление всего перечня монтажных работ, наличие в компании спецоборудования и квалифицированных специалистов;
[include id=»6″ title=»РСЯ — в записи»]
- наличие разрешительных документов (свидетельства, сертификаты, допуски СРО);
- наличие информации о компании в ЕГРЮЛ;
- предоставление гарантии на проводимые работы;
- предоставление льгот отдельным категориям граждан;
- рассрочка платежа и ее срок;
- возможность предоставления сервисного обслуживания.
Укротить рост тарифов на услуги ЖКХ можно и нужно. Причем не жалобами в вышестоящие органы, а реальными делами, к которым и относится установка индивидуальных приборов учета. Если все граждане начнут платить по показаниям своих счетчиков, то коммунальщикам придется наводить порядок в своих хозяйствах, так как не на кого будет списывать потери. Контроль расходов и отстаивание своих интересов заставит работников ЖКХ считаться с каждым потребителем, поставляя качественную услугу.

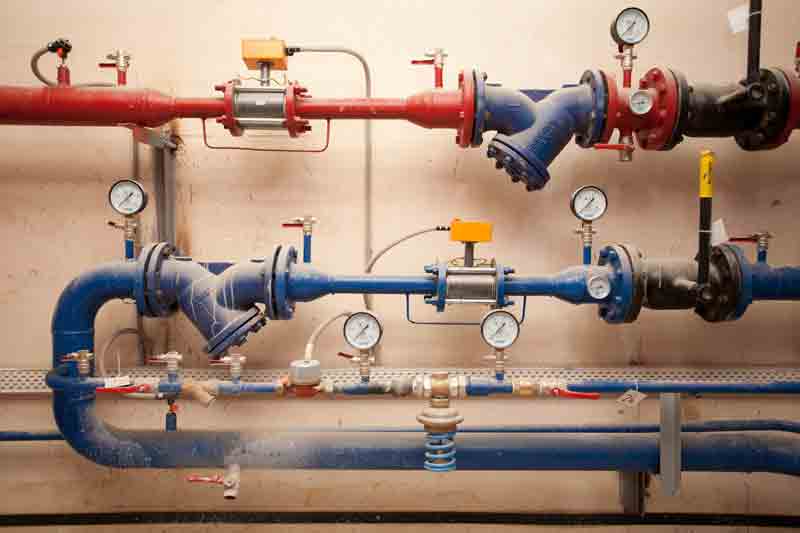

Монтаж общедомового счетчика тепла
Оплата отопления по счетчику позволяет каждому гражданину экономить семейный бюджет, направляя высвобожденные средства на другие цели. Даже установка общедомового счетчика позволяет добиться экономии при условии, что многоквартирный дом находится под управлением честной компании, грамотно направляющей денежные потоки во благо всех жителей.
Построил дом, есть газ, альтернативное отопление центральное. Какой счётчик можно установить и какой сертифицирован и предлагается к установке.
для меня в целом все понятно,смущает только последнее фото:дом отапливается через такую,извините,соплю?я не раз сталкивался с поломкой и протечкой таких труб при 2 бар.
У нас в квартире, реально жило 8 человек, и все пользовались водой. Прописано было только шестеро.
По нормам ЖКХ нам насчитывали воду на 6 человек. Это 10 кубов холодной и 5 горячей на человека. Итого холодной 60 кубов, и 30 горячей.
После того, как поставили счетчики, мы не стали себя ограничивать в использовании воды, пользовались как и до установки . И на 8 человек, расход получился такой 30 холодной, и 15 горячей в месяц!
А вот теперь посчитайте. я поставил счетчики. и по ним стал приносить денег в ЖКХ в 2 раза меньше! Не смотря на то. что живет больше людей. Соответственно, ЖКХ стал получать меньше денег, Вы думаете ему это понравилось? Вот тоже самое будет и с теплом.

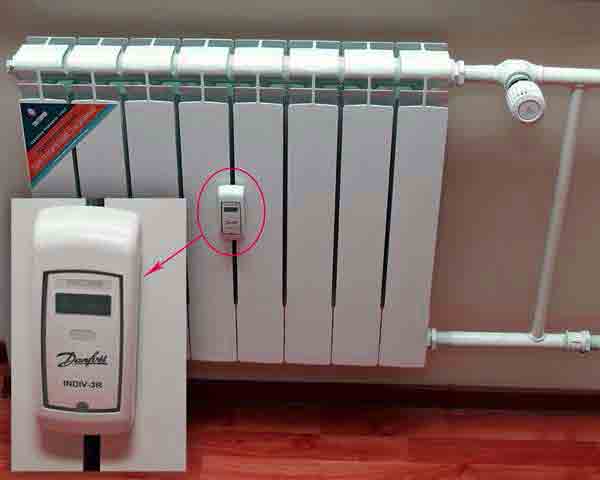

Как то был в Праге у знакомых и увидел на батерях отопления установлены теплосчетчики в каждой комнате, на каждой батареии. Весной и осеью приходит девушка и переписывает показания и выставляет счета на оплату за отопление. Если в квартире есть отключаемые батареи, то есть смысл установить их. Счетчики должны быть серцифицированы и допущены в обращение для индивидуального учета тепла. На сколько я информирован, таких счетчиков в России я не встречал. Да необходимо согласовать с управляющей компанией.
Для Юрия, теплосчетчик ф. Взлет (СПб)
может это и удобно. по словам знакомого у него оплата за тепло сократилась где то в 3 раза. но есть одно НО — цена и цена на работу. если один счетчик с работой стоит 18 000 — а мне их надо ставить 3 штуки потому что большая комната, маленькая комната и кухня — все отапливается от разных стояков. 54 000 это очень большие деньги. И КАК БЫТЬ. НАУЧИТЕ. сразу такую сумму не найти (((((
Дорогие мои друзья. Хочу вам рассказать реальную информацию, что в росводоконале, у юриста брата моей знакомой зарплата составляет около 1 млн. рублей в месяц. Так что не ставя счетчики, вы кормите сотрудников всей этой ЖКХ-пирамиды. Так что давайте будем сознательными и уменьшим возможности для того, чтобы эти звери на нас кормились.
а на полотенцесушитель тоже нужно счётчик ставить?
Если в вашей квартире вертикальная разводка труб, то есть около каждого окна — радиатор отопления и для каждого радиатора отдельный вертикальный стояк (труба в квартире снизу вверх), то в этом случае установка счетчика тепла не рациональна.
Дело в том, что вам придется устанавливать в квартире несколько счетчиков тепла.
На каждый стояк необходимо будет установить прибор стоимостью больше 10000 руб. Стоимость установки каждого счетчика тепла — порядка 4000 руб. При сроке жизни прибора 4-5 лет, и количестве стояков больше 3 штук процедура не окупается.
Кроме того, вы создадите дополнительное гидравлическое сопротивление в трубопроводе, что в свою очередь отразиться на общем режиме отопления здания.
Счетчик тепла оправдан при горизонтальной разводке труб отопления в квартире
«Оплачивают в отделениях Сбербанка, указывая в качестве получателя денежных средств теплоснабжающую организацию.» Т.е. теплоснабжающяя организация знает об установке счетчика в моей квартире и заключила со мной договор на поставку теплоносителя. Поставщиком теплоносителя является ГУП ТЭК. Есть ли хоть один договор заключенный между этим монстром и собственником квартиры? Если есть то назовите адрес и если можно телефон для проверки ваших слов.
Ну Славян, я с Вами не согласен, я например хочу поставить счётчик и буду ставить, во-первых так Вы будете платить только за то что лично вы получили, и больше ни за кого, а во-вторых, вы можете сами себе регулировать, когда сильней включить, а когда и сэкономить, когда в отъезде. Много плюсов. Вот только в какую организацию мне обратится, кто даст совет?
У меня такой вопрос возник: мы живем на последнем пятом этаже. Выкупили с мужем часть чердака и сделать двухуровневую квартиру. Как в таком случае установить счетчик? И у кого оформлять эти документы о расширении для подключения? Кто будет устанавливать тариф?
Здравствуйте, подскажите пожалуйста. С нашими безумными счета за отопление, появилось желание установить счетчики на тепло. Подскажите, как рационально это сделать? В квартире 5 стояков отопления.
Ввалите кучу денег на индивидуальные теплосчетчики, потом ещё кучу за их демонтаж/монтаж для проведения поверки… С ростом тарифов экономии не будет, одни затраты. В многоквартирном доме проблему не решить.
Хочу получить консультациюм
требуется установка счетчика тепла
В многоквартирном можно решить путём установки отдельно на дом.
У нас проходят собрания жильцов, на которых объясняют, почему необходимо ставить счётчики тепла. На собрания приглашают только собственников жилья. А почему не приглашают нанимателей? Они, что не будут участвовать в оплате установки счётчиков, или собственники за них оплатят?
Да, ребята. Надо ставить теплосчетчики на отопление и не кормить ЖКХ и т.д. alfatep.ru — производитель теплосчетчиков АКВА-С по хорошим ценам! Экономьте свои средства!
В любом случае придётся кого то кормить, либо это будут ЖКХ, либо организации по продаже и установке счётчиков на отопление.
Я удивляюсь нашему правительству: постановление сляпали, а как реализовать его в домах старой постройки понятия не имеют. Зато управляющии компании ухватились сразу за него. Уже готовы начислять оплату для тех у кого не установлены счётчики тепла с повышающим коэффициентом. Да и производители счётчиков руки потирают.От установки счётчиков в квартире теплее не будет.
В 2комнатной квартире я плачу 1600 за отопление а моя сестра в 1комнатной 3800, в обеих квартирах нет счетчиков отопления, так вот угадайте в какой кварите управляющая компания против установки счетчиков причём не обоснованно, говорят что надо всем ставить и смысла в этом нет…
Именно в той, где наживается управляющая компания.
Живу на первом этаже дом»корабль» зимой очень холодно.Батареи почти холодные.Жаловалась.Ответили;»А что вы хотите? У вас «обратка» т,е в верх тепло идет в соседней парадной а к вам спускается с верху вниз да еще на первый этаж.А плачу по 2700 руб. Куда жаловаться еще, не знаю.Просила составить акт о холодных батареях -не составляют.Только акт на температуру в комнате.А сейчас ее солнце нагревает.Счетчики ставить надо.но пенсионерке это не под силу. Я думаю есть сговор заинтерисованных лиц,поэтому так все дорого
Отопление, водоснабжение и канализация своими руками
http://stroy-aqua.com/vodosnab_otopl/schetchiki-na-otoplenie.html
Установка общедомовых приборов учета тепловой энергии
На сегодняшний день жителей все больше волнуют коммунальные счета за отопление и горячую воду. Откровенно говоря, это очень большие суммы, которые могут достигать более миллиона рублей для многоподъездных жилых домов.
Для решения этой проблемы, для снижения счетов за отопление, жители домов стали устанавливать общедомовые счетчики. Пару лет назад был принят закон о том, что в каждом многоэтажном доме должен быть установлен счетчик. Исключением стали дома в плохом состоянии. Данное нововведение вызвало очень много вопросов у жителей домов: кто-то согласен ставить счетчик, а кто-то – нет. Основной причиной отказа стало то, что оплачивать счетчик нужно собственными деньгами. Нужно разобраться, действительно ли эти счетчики будут экономить деньги жильцов, насколько велики сроки их эксплуатации.
В последние годы очень остро стоит вопрос об экономии. Многие жители пытаются все считать, пересчитывать, чтобы не заплатить лишних копеек и не быть в долгу. Когда в дом устанавливается счетчик, жители начинают задумываться о важности экономии. Сам счетчик не снижает сумму, оплачиваемую за отопление, он только делает учет всех использованных ресурсов. У многих жителей многоэтажных домов возникли противоречия с новым принятым законом об установке счетчиков. Чтобы избежать вопросов о законе, вот его основные цели:
- Правдивые и достоверные счета за отопление. Если общедомовой узел учета не установлен, то жители дома платят по общей расчетной нагрузке, которая как правило завышена. В этом случае жители, которые переживают за тепло и установили счетчик, будут платить в несколько раз меньше.
- Увеличить долю ответственности за других жителей дома. Только вместе можно достичь общего результата – низкие цены на отопление. Мотивация к экономии должна быть у каждого. Иначе если кто-то будет экономить, а кому-то нет, то счета так и останутся прежними.
- Контроль над счетами. Экономия напрямую зависит от состояния дома. Если дом утеплен, стоит железная подъездная дверь, которая всегда закрыта, окна не разбиты, то есть смысл ставить счетчик и экономить. А если уж все наоборот, то сначала нужно позаботиться о состоянии подъезда и дома в целом. Следите за тем, чтобы дверь в подъезд всегда была закрыта, за состоянием окон. В общем, необходимо следить за утеплением дома. Только так жителям удастся сэкономить.
Как и у любого устройства, у счетчика имеются минусы. Самый главный – за его покупку и установку приходится платить из своих денег. А это довольно-таки немаленькая сумма. Но чем больше квартир в доме, тем меньше придется каждому платить. Кроме покупки, нужно будет найти организацию, которая установит счетчик, будет вести его учет, сделает ремонт счетчика. Безусловно, это должна быть надежная компания, которая не обманет, сделает работу качественно и за разумную сумму.
Среди минусов общедомовых счетчиков можно выделить то, что каждая отдельная квартира не сможет сэкономить, ведь речь идет о коллективном приборе учета тепла. Если житель снизит потребление тепла, это не избавит его от оплаты счета за отопление. Для такого способа экономии нужны индивидуальные квартирные теплосчектчики. Конечно, их установка вполне реальна, но стоит гораздо больше денег, потому что такие приборы учета должны быть установлены в каждой квартире! Иначе, расчет по квартирным теплосчетчикам невозможен. Принцип работы данного счетчика – сколько использовал, столько и заплатил. В домах, где отопительная система организована горизонтально, там можно установить индивидуальный счетчик. А в домах с вертикальной системой возможна установка только общедомовых счетчиков.
Если хотите заказать работы по организации учета тепловой энергии в комплексе, то работники нашей компании:
- оформят технические условия и согласования;
- сделают всю проектную документацию на счетчик тепла;
- согласуют документы с коммунальными организациями;
- установят счетчик и сделают все необходимые работы по нему.
Общедомовой счетчик действительно снижает счета за тепло до 35% и окупает свою стоимость примерно за 3 года. Но счетчики тоже бывают разными. Хоть и имеют одну и ту же функцию, но при этом работают совершенно по-разному. Если все жильцы дома будут настроены на экономию и общими усилиями будут этого добиваться, то счета с маленькой суммой не заставят себя долго ждать.

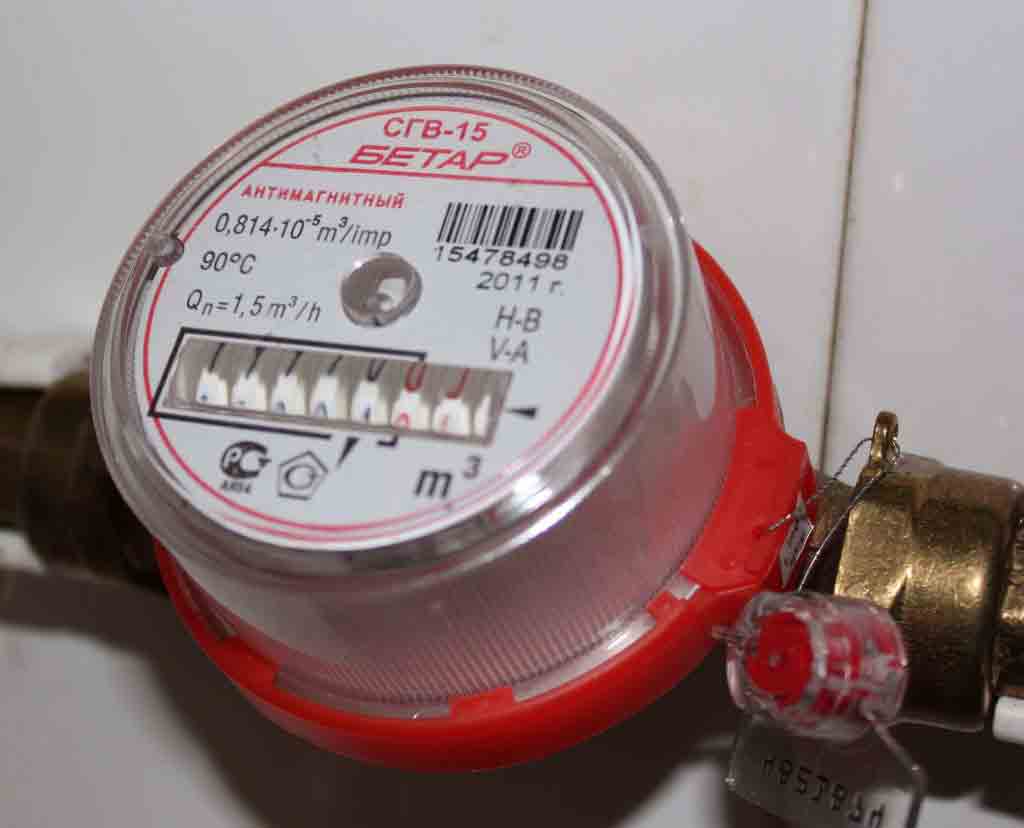

Тахометрические счетчики – состоят из механического счетчика воды и датчиков температуры и давления. Минусом данного вида счетчика является то, что его нельзя использовать в домах, где вода жесткая. А во многих домах именно такая вода. Это приводит к тому, что крыльчатка забивается и счетчик перестает работать. Такие счетчики чаще всего ставят в частных домах. И для расчета тепла на отоплении их почти не используют, но такие приборы могут использоваться для учета горячей воды или подпитки.

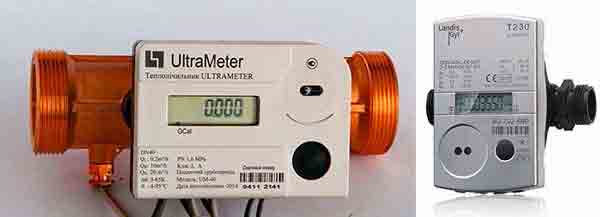

Ультразвуковой счетчик – имеет хорошее качество, достоверный учет, однако диапазон измерения расхода с нормируемой погрешностью меньше чем у электромагнитных приборов учета, к тому же требуются более длинные прямые участки (модули). Такой принцип измерения расхода в основном используется на теплотрассах, ТЭЦ, котельных при больших диаметрах (>Ду300. Могут применяться однолучевые или двухлучевые преобразователи расхода, но для увеличения точности на ответственных объектах рекомендуется использование двухлучевых преобразователей расхода.

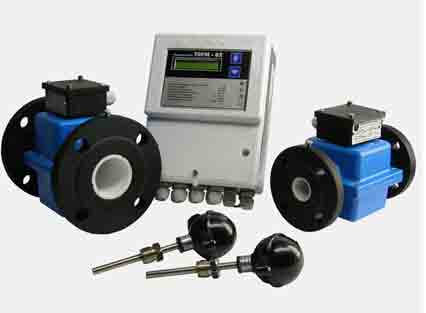

Электромагнитный счетчик, также, имеет хорошее качество и применяется для точного, достоверного учета тепловой энергии Служит достаточно долгое время. Электромагнитные приборы учета (как и ультразвуковые) являются полнопроходными, т.е. площадь сечения проходного отверстия расходомера соответствует площади сечения условного прохода, а значит отсутствуют сужающие элементы, которые могут препятствовать циркуляции теплоносителя. Электромагнитные приборы учета, в основном, применяются на трубопровода небольшого диаметра до Ду 300. Отсюда такие счетчики и получили широкое распространение, ведь таких объектов подавляющее большинство.
Специалисты нашей компании обладают 15-летним опытом по установке общедомовых приборов учета тепловой энергии. Мы участвовали в программе по установке счетчиков за счет города Москвы. (Постановление Правительства Москвы № 77-ПП от 10 февраля 2004 года) и за 15 лет установили более 400 узлов учета тепловой энергии. Эти узлы учета работают и по сей день.
Выбор надежной, проверенной компании с большим опытом работы гарантирует, что работы будут выполнены качественно и в срок, а приборы учета будут приняты на коммерческий учет. Иначе, какой тогда смысл в установке.
Разрабатываем и согласуем в ПАО «МОЭК» (а также у других поставщиков тепловой энергии) проектную документацию на общедомовые приборы учета. Главной особенностью нашей компании — использование надежных но недорогих приборов учета. Именно это качество позволяет нам предлагать хорошие цены на узлы учета и при этом не опасаться, что узел учета выйдет из строя, ведь компания несет ответственность по договору.
Выполняем монтаж в соответствии с проектом. Изготавливаем измерительные модули, необходимые для точного и достоверного учета тепловой энергии. Узел учета — модульная конструкция, но если она будет выполнена с отклонениями от проекта, то прибор учета не сможет обеспечить правильный учет. Вся предыдущая работа окажется напрасной ведь это повлияет в конечном счете на достоверность показаний общедомового прибора учета.
Когда выполнены монтажные модули и врезаны в действующие трубопроводы, установлены все муфты, резьбы, краны и проведен пробный запуск теплоносителя. Когда видно, что монтаж выполнен качественно и сварочных работ больше не будет, необходимо приступить к установке приборов учета на подготовленный прямые участки (модули узлов учета). Установка общедомового прибора учета подразумевает установку 4-х преобразователей расхода, датчиков температуры и давления, а также вычислительного щита прибора учета.
Электромонтажные работы производятся подготовленными специалистами, в точном соответствии с требованиями завода изготовителя с использованием рекомендуемых материалов и технологий монтажа . Наши специалисты выполнят качественный электромонтаж и проведут наладку общедомового счетчика. Домовые приборы учета считают не только тепловую энергию по отоплению, но и количество израсходованного тепла системой ГВС (горячего водоснабжения). Впрочем, каждый счетчик помимо количества тепла , считает и кубы и тонны и температуру теплоносителя в обязательном порядке.
А когда разработан проект, выполнены демонтажные и монтажные работы, установлен прибор учета на подготовленные модули и выполнен электромонтаж. Включаем прибор учета. Очень внимательно проверяем показания всех датчиков, и правильность настройки, указываем согласованную формулы учета тепла и контролируем работу. В среднем 1,5 – 2 часа необходимо, чтобы убедиться что все работает как часы. Бригада оставляет ваш прибор учета в рабочем состоянии и через 5 дней к вам приезжает специалист распечатает данные теплосчетчика и отвезёт в МОЭК. А после этого уже приедет инспектор из тепловых сетей и будет внимательно проверять монтаж общедомового прибор учета. Не допускается даже малейшее отклонение от проекта, ведь все это может повлиять на точность показаний. Но наша компания гарантирует качество работ и после подписания инспектором «Акта допуска узла учета в эксплуатацию» вы становитесь обладателем системы учёта учета тепловой энергии.
http://optima-uzel.ru/obshedomovoi-pribor-ucheta/
счетчик учета тепловой энергии
Монтаж, проектирование, сдача на коммерческий учет счетчиков тепловой энергии.
Работаем: Москва и МО
Электронная почта: info@ctc.su
Телефон: (495) 241-0670
Предлагаем приобрести счетчики тепловой энергии и установить их.
— Зачем нам устанавливать теплосчетчик ?
— Установка теплосчетчика позволяет измерить фактическое количество потребленного тепла и значительно снизить затраты на оплату коммунальных услуг. Вы будете платить только за реально потребленную Вами тепловую энергию, т.е. не переплачивать за всех "соседей" и утечки в тепловых сетях. Стоимость работ по установке счетчика на тепло и горячую воду определяется индивидуально для каждого заказчика, исходя из конкретных приведенных данных. Для оценки стоимости звоните по тел.: (495) 241-0670. Как правило нам потребуются данные из договора на отпуск тепловой энергии (лучше копия договора), кроме того необходимо знать диаметры труб на вводе, и Ваши возможные предпочтения относительно дополнительных работ по установке запорной арматуры. Таким образом, стоимость работ по установке теплосчетчиков определяется исходя из Ваших данных и стоящих перед Вами задач.
— Минимальная стоимость работ "под ключ" по установке узла учета тепловой энергии составляет 150 тыс. рублей. Для определения стоимости нам потребуются данные — расчет нагрузок по видам потребления тепла (отопление, горячее водоснабжение, вентиляция и т.д. в Гкал/час). После получения от Вас предварительной информации, наши технические специалисты, рассчитывают стоимость монтажа счетчика тепловой энергии, и направляют в Ваш адрес коммерческое предложение. Вторым этапом является подписание сторонами договора на установку счетчика тепловой энергии. Далее проектно-сметный отдел разрабатывает проектно-сметную (проектную) документацию, и согласовывает документацию с теплоотпускающей компанией. Дальнейшие мероприятия имеют чисто технический характер, выполняемые нашими монтажными бригадами — установке счетчика тепла, и после его наработки, он подлежит сдаче на коммерческий учет, здесь важно знать, что только с этого момента Вы можете платить по показаниям теплосчетчика !
— Весь объем работ по установке счетчиков тепловой энергии занимает в среднем 30 дней, из которых половина срока это изготовление теплосчетчика сконфигурированного под ваши задачи, разработка и согласование проектной документации, все остальное время — это изготовление модулей, монтаж, пусконаладка и наработка теплосчетчика. Работы завершаются подписанием акта допуска узла учета в эксплуатацию теплоснабжающей организацией.
— Наша команда более 10-и лет профессионально занимается установкой счетчиков тепловой энергии. Установили более 500 узлов учета на базе современных российских и импортных счетчиков тепловой энергии.
— Есть ли у Вас все необходимые разрешения на выполнение данных работ ?
— С начала 2010 года проведением работ по установке тепловых счетчиков имеют право заниматься организации являющиеся членами саморегулируемых организаций (СРО).
Наша организация вступила в СРО в области проектирования и строительства, кроме того, мы имеем аккредитацию на выполнение работ на объектах Мосэнерго, МОЭК, МТК. Мы гарантируем своим заказчикам качество и надежность выполняемой нами работы.
или электронной почте info@ctc.su
В нашей организации Вы можете заказать как полный цикл работ, так и каждую из услуг в отдельности (по договоренности)
http://uchet.ctc.su/
Общедомовой прибор учета тепловой энергии — механизм учёта
Благодаря прибору учёта тепловой энергии потребитель всегда сможет узнать, скольким количеством энергоресурсов он воспользовался и более детально понять, за что он выкладывает ту или иную денежную сумму. Это позволяет не только снизить все расходы за коммунальные услуги, но также даёт возможность при острой необходимости значительно сэкономить количество потребляемой энергии, если этого требуют определённые жизненные обстоятельства или финансовые затруднения.

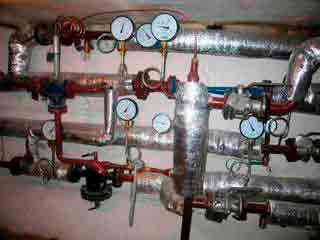

Общедомовой узел учёта тепловой энергии — это целая система, состоящая из наличия определённых приборов, позволяющих вести учёт расходования энергоресурсов, а также контролировать и регистрировать все полученные данные.
Система работает благодаря специальным модулям, встроенным в трубопроводы. Комплекс приборов состоит из следующих устройств:
- Вычислители.

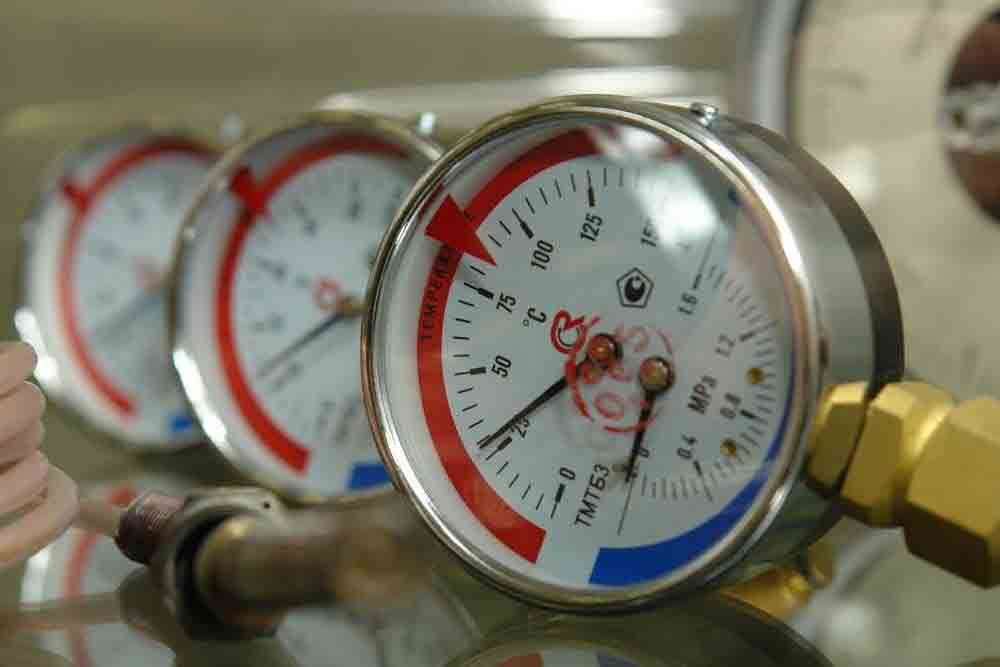

- Устройства, индицирующие показатели температуры и давления.
- Преобразователи расхода энергии.
- Запорная арматура.
На каждом выводе тепловой сети должны останавливаться специальные узлы учёта, с помощью которых создаются необходимые точки измерения используемых энергозатрат. Установка выполняется на основе специальных схем, в которые могут вноситься некоторые изменения, исходя из определённых особенностей используемых приборов учёта тепла.
Благодаря выводу тепловой сети осуществляется непосредственный контроль за расходуемыми энергоресурсами и осуществляется регистрация следующих показателей:
- Масса теплоносителя во всех используемых трубопроводах.
- Масса теплоносителя, который был использован для оснащения всей системы энергоснабжения в том случае, если имеется подпиточный трубопровод.
- Вся израсходованная тепловая энергия.
- Средние показатели температуры теплоносителя, который установлен в подающем и обратном трубопроводах.
- Средние показатели давления этих трубопроводов.
- Количественный показатель рабочего времени счётчика в штатном и нештатном распорядке.
Существует несколько методов измерения расхода энергоресурсов:
- Вычисление переменного перепада давления с помощью сужающих устройств. Для такого метода измерения используются специальные расходомеры, показания которых отличаются высокой достоверностью, а их качество не зависит от физико-химических показателей используемой жидкости.
- Ультразвуковой способ. В этом случае используют ультразвуковые расходомеры, применяемые в трубопроводах, диаметр которых отличается слишком большим диаметром. Их отличительной особенностью является возможность применения нескольких методов измерения тепловой энергии. Это могут быть:
- Временной метод. В этом случае расходомер устанавливают под определённым углом к вектору скорости жидкости.
- Частотный метод. Определяют разность всех колебаний ультразвуковых импульсов.
- Доплеровский метод. Стал подвидом частотного способа измерения.
- Корреляционный метод. Во внимание берутся два сечения трубопровода и измеряется время перемещения жидкости в каждом потоке.
- Многолучевые и многоканальные расходомеры. Могут применяться как в виде накладных устройств, так и в виде врезных приборов.
- Электромагнитные расходомеры. Чаще всего используются на трубопроводах, диаметр которых не отличается большими размерами. Из-за определённых сложностей монтажных работ подобные устройства не пользуются значительной популярностью среди потребителей.
- Вихревой метод. Осуществляется благодаря измерениям частоты вихрей, которые возникают после погружения тела в жидкость.
- Тахометрический метод. Такой способ основан на использовании специальных турбинных, винтовых или крыльчатых расходомеров.
Потребитель может выбрать самостоятельно счётчик, но его установка возможна лишь после согласования с теплоснабжающей организацией.
Чтобы остановиться на наиболее подходящем варианте следует выполнить следующий алгоритм действий:
- Выбрать изготовителя. Лучше всего, когда производитель уже долгое время работает в данном рыночном сегменте и зарекомендовал себя, как ответственного и добросовестного изготовителя продукции, качество которой не поддаётся сомнению. Он должен предоставить клиенту услуги сервисных центов, способные устранить любые возможные неполадки счётчиков, а также выполнять их поверку.
- Сделать оценку всех профессиональных качеств выбранного производителя, отталкиваясь от всей предоставляемой технической документации и проведя мониторинг существующих отзывов данной организации, а также уделить особое внимание качеству выполнения обязательной поверки прибора.
- Особое внимание следует уделить техническим показателям устройства (удобство интерфейса, прочность конструкции, её долговечность и сложность последующих монтажных работ).
- Определить количество финансовых затрат. На сегодняшний день стоимость установки общедомовой системы учёта тепла варьируется в пределах от 200 до 490 тыс. рублей. Цена монтажных работ для конкретного дома может быть определена только лишь после осуществления индивидуального технического осмотра.
Установкой тепловых счётчиков занимаются специализированные организации, деятельность которых должна быть направлена на предоставление квалифицированных услуг проектирования и всех монтажных работ соответствующего оборудования с последующим предоставлением качественного технического обслуживания своих клиентов.
В обязанности специалистов входит следующее:
- Изготовление проекта.
- Проведение всех переговоров с теплоснабжающей компанией.
- Регистрация созданного узла учёта.
- Осуществление последующего надзора за установленными счётчиками.

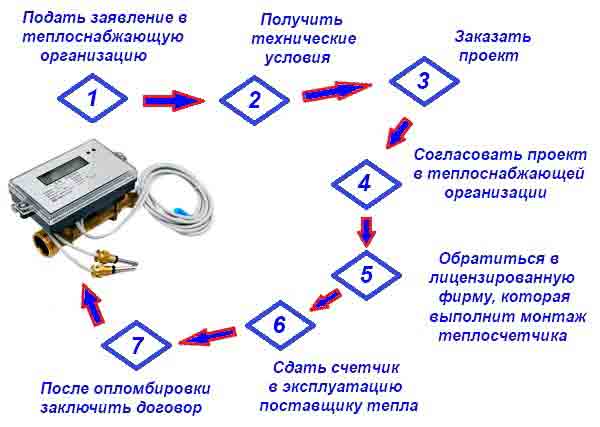

Установка состоит из нескольких этапов:
- Для начала соответствующая организация должна вас ознакомить со всеми техническими условиями, которые оформляются в виде документа на листе размером А4.
- Далее необходимо приобрести тепловой счётчик, воспользовавшись услугами легальной фирмы. Клиенту должны предоставиться все чеки и сертификаты, а также инструкцию по эксплуатации данного устройства.
- На следующем этапе, исходя из всех пунктов, указанных в техусловиях, подают заявку на выполнение проектных работ для установки счётчика соответствующей специализированной организацией.
- После проведения всех подготовительных работ и технического осмотра здания выполняют установку общедомового прибора учёта тепловой энергии.
- На завершающем этапе следует воспользоваться услугами организации, которая осуществляла монтаж прибора, и выполнить обязательное пломбирование счётчика.
Вычислить показания установленного прибора можно с помощью несложной формулы, которая выглядит следующим образом:
- Q – мгновенная тепловая мощность, ккал/ч.
- G – массовый расход теплоносителя, кг/ч.
- t1 – температура теплоносителя в подающем трубопроводе, °C.
- t2 – температура теплоносителя в обратном трубопроводе, °C.
В том случае, если найденная мощность тепла совпадает с показателем теплового счётчика — это значит, что устройство работает без каких-либо технических погрешностей.


По вопросам сотрудничества обращайтесь по E-mail: host@homehill.ru.
2020 © Homehill.ru — строительство и обустройство частного дома.
Все права защищены. Копирование материала разрешено только с упоминанием активной ссылки на наш сайт-источник.
http://homehill.ru/otoplenie/schetchiki/obshhedomovo.html
Поквартирный учет тепла: невозможен, но при этом обязателен
Департамент ЖКХ Минрегиона:«В многоквартирных жилых домах с вертикальными однотрубными системами отопления установка приборов учета тепловой энергии в отдельных квартирах невозможна. Допускается лишь применение системы общедомового и поквартирного учета регулирования потребляемой тепловой энергии с применением распределителей, устанавливаемых на каждом отопительном приборе. ».
Постановление правительства РФ № 354 от 6 мая 2011 г. прямо указывает на то, что индивидуальные (поквартирные) приборы учета тепла обязательны к установке, если таково желание владельца квартиры. Проект Постановления в свое время был подготовлен Минрегионом. О технических возможностях преодоления противоречий в статье специалистов холдинга «Теплоком»
Недавно по поручению департамента ЖКХ Минрегиона РФ состоялось расширенное техническое совещание по вопросу технической возможности и условиям применения поквартирных приборов учета потребляемой тепловой энергии в многоквартирных жилых домах с вертикальной разводкой внутридомовых систем отопления. Вывод был крайне категоричен: «В многоквартирных жилых домах с вертикальными однотрубными системами отопления установка приборов учета тепловой энергии в отдельных квартирах невозможна. Допускается лишь применение системы общедомового и поквартирного учета регулирования потребляемой тепловой энергии с применением распределителей, устанавливаемых на каждом отопительном приборе. ».
Что ж, это уже прогресс. Напомним, еще сравнительно недавно поквартирный учет потребления тепла был прямо запрещен нормативными документами. Теперь же, как видим, причастные к процессу лица согласны на распределители. Хотя последние — всего лишь имитация достоверного теплоучета: на основании показаний теплораспределителей может происходить только распределение общей суммы между жильцами. Недаром на осенней международной конференции по энергоэффективности в Петербурге в докладах звучали крайне негативные оценки достоверности такого учета тепла, не превышающей, по оценкам специалистов… 10 процентов (!).
Между тем новые правила предоставления коммунальных услуг (Постановление правительства РФ № 354 от 6 мая 2011 г.) прямо указывают на то, что индивидуальные (поквартирные) приборы учета тепла обязательны к установке, если таково желание владельца квартиры — даже в том случае, если в доме якобы не подходящая для этого система вертикальной разводки. Такие требования и разрешения прямо содержатся в пунктах 31, 33, 42 Правил, а в приложении № 2 к Правилам содержится подробный порядок расчета размера платы за тепло в квартире, оборудованной индивидуальным прибором учета потребления тепла.
Правда, Правила — хоть и вступили в силу — пока не введены в действие из-за отсутствия некоторых дополнительных нормативных актов. Но в том, что это произойдет уже к следующему отопительному сезону, нет сомнений. Исходя из опыта прежних лет и статистики быстрого распространения приборов поквартирного учета холодной и горячей воды, нет сомнений, что и приборы поквартирного учета тепла будут быстро востребованы собственниками квартир и в короткий срок появятся в сотнях тысяч МКД по всей стране. Предварительное изучение возможного рынка сбыта таких приборов учета показало весьма высокую их востребованность.
Квартирные теплосчетчики Теолокома. Уже на стадии готовности
В этих обстоятельствах в холдинге «Теплоком» прилагают серьезные усилия для разработки качественного и недорогого прибора поквартирного учета тепла. Это будет именно прибор учета, а не распределитель (к последним много вопросов и претензий). В данный момент прибор поквартирного учета тепла находятся в завершающей стадии разработки. Поквартирныйтеплоучетосуществляется по данным первичных преобразователей собственного производства. Для этого предусмотрены: преобразователь температуры, расходомер, этажный концентратор с функцией дифференциального вычислителя. При вертикальной однотрубной разводке для повышения точности измерения разницы температур используется комплект преобразователей температуры.
Вычисление теплоты осуществляется на домовом компьютере. При этом предусмотрены вычисление теплоты по каждой квартире, ведение и сортировка базы данных показаний приборов, архивация измерительных данных, создание отчетов (предбиллинг), мониторинг состояния системы, проверка первичных преобразователей, проверка домового баланса системы, анализ параметров и переходных характеристик с целью выявления ошибок и прогнозирования сбоев.
Ожидаемая стоимость компонентов для однокомнатной квартиры (два стояка)— порядка 7 тысяч рублей. Кроме того, дополнительные затраты на этажные концентраторы и домовой компьютер будут зависеть от числа собственников квартир, желающих подключиться к системе. При подключении 40-квартирного подъезда МКД к системе поквартирного учета тепла они составят порядка 300 рублей.
Как видим, стоимость прибора поквартирного учета тепла вполне посильна для рядовых потребителей. Прибор может окупиться в один-два отопительных сезона (в зависимости от тарифов на тепло в конкретном регионе и от теплопотерь здания и квартиры). Данная система позволяет осуществить поквартирныйтеплоучет в 99% зданий и совместима с уже установленными и представленными на рынке приборами.
Крайне удобной представляется возможность поэтапного внедрения — начинать можно с одной-двух квартир в доме. Правда, начальные расходы при этом возрастут, но они окупятся при последующем присоединении к системе других соседей.
Наиболее эффективным способом оборудования МКД поквартирным учетом тепла будет создание распределенной сети первичных преобразователей и системы сбора и обработки данных. Оптимальный поквартирный теплоучет может быть организован только при системном подходе и создании домового информационно-измерительного комплекса. Однако и поэтапная установка системы вполне допустима — тем более, что избежать ее при наличии волеизъявления собственника даже одной квартиры вряд ли удастся.
«Прибор может окупиться в один-два отопительных сезона».
— А может и не окупиться. Это всё зависит от условий в которых он будет эксплуатироваться.
Возьмём МКД, где есть общедомовой прибор учёта, установлен узел погодного регулирования, на стояках установлены балансировочные клапана, на радиаторах — термостатические вентили.
На сколько наличие квартирного теплосчётчика подвигнет его владельца дополнительно регулировать теплопотребление и на сколько он его при этом снизит? Предположим, что на 10% (в сумме с общедомовым) Предположим, что стоимость Гкал составляет 1400 руб. Гкал. Квартира 50 м3 из 3 стояков. Затраты на теплоучёт составят примерно 11 тыс. руб. Потребление тепла в нормальных условиях составляет 0.024 Гкал.(в сумме с общедомовым). Отопительный период — 8 месяцев. Годовая оплата в нормальных условиях — 8х0.024х50х1400=13440 руб. Возможная экономия — 10% или 1344 руб. в год. Окупаемость — 11000/1344=8.18 лет.
Какое количество домов имеет другие условия (дороже Гкал, нет других регуляторов, нет общедомового счётчика, идёт перетоп по отоплению, квартира утеплена, норматив завышен) в которых и возможен указанный в статье срок окупаемости 1-2 года?
Автору комментария №1 Василию пять балов, респект и уважуха.
Московский компьютерный сервис – http://remontpk.com/, занимающаяся ремонтом компьютеров, ноутбуков, оргтехники. Специалисты компании готовы в любое время суток и в любом месте провести осмотр «больного» ПК и выявить причину неисправности. Ремонт компьютерной техники можно производить как на месте (выезд специалиста к пользователю домой или в офис) по телефону 227-98-37.
«. еще сравнительно недавно поквартирный учет потребления тепла был прямо запрещен нормативными документами. » Это, известно, делалось в интересах поставщика энергоресурса, местного монополиста. На словах представители власти на местах понимают преимущества внедрения приборов учета за потреблением ТЭР. А на практике, ответственные за ЖКХ люди (как правило бывшие руководители Теплосетей, Водоканалов, Жилтрестов) в панике твердят, что , если масштабно внедрять оприборивание в интересах потребителя, то вылезают крупные «выпадающие» доходы ресурсоснабжающих организаций. Поэтому, помимо оприборивания жилого фонда, необходимо учесть и нужды энергоснабжающих организаций. Тут нужен баланс интересов. Арбитром в этой проблеме должно выступить государство. Потом еще. Современные системы управления за потреблением ТЭР предполагают обязательное участие систем регулирования подачи теплоносителя, в зависимости от температуры наружного воздуха. В этом деле также нужно участие теплоснабжающей организации, чтобы в согласованном режиме учесть скачки в потреблении тепла. Думается, авторы статьи, знают об этом.
Установка квартирных теплосчётчиков имеет ещё и нормативно-правовую проблему.
А если квартирные тепловые счётчики не подпадают под действие «Правил учёта», то необходимо это чётко прописать нормативным документом, чтобы небыло споров, и людей, желающих иметь квартирный теплосчётчик, не заставляли ходить по кругу между УК и поставщиком ресурса, в надежде сдать его в эксплуатацию.
Существующие Правила учёта тепловой энергии и теплоносителя, так-же не имеют чётких указаний о том, что они не распространяются на квартирные счётчики ГВС, но распространяются на общедомовые.
Василию:МКД с общедомовым прибором учёта много, с погодным регулированием и радиаторами с термостатическими вентилями -единицы, кроме Москвы, конечно. Я лично мечтаю о появлении нормального квартирного теплосчётчика, так как вентили на батареях в квартире открыты 2-3 дня в году, не больше — а оплачиваю отопление как все соседи. В месяц за тепло плачу 1950 рублей за 3-комнатную квартиру. Может, у меня и за сезон все окупится.
Счетчик ГВС стоит как у многих — но никаких проблем с правилами учета тепловой энергии не имею. Счетчик тепла нужен для взаимоотношений с исполнителем услуг — ТСЖ или УК, а не с поставщиками ресурсов. Никаких проблем с нормативными документами не вижу — как и в случае ГВС.
Не видеть проблем — это одно, а их не иметь — это другое. Я то-же их не видел, пока не узнал о возникших проблемах на практике.
Либо у Вас пропускают вентили, либо в вашей квартире прохладно, либо топят так, что вам хватает тепла через стены от соседей.
Речь идёт о счётчиках в квартирах с вертикальной разводкой, а может быть у вас горизонтальная и вам нужен только один счётчик?
В 3 комнатной квартире при вертикальной разводке должно быть 4 стояка (по стояку в комнате, плюс кухня). Итого 7 000 руб умн. на 4 = 28 000 руб. как минимум. Даже если у вас средняя ежемесячная плата 1950 руб. и вы вообще не будете потреблять тепло от ваших радиаторов, то сэкономите 1950х8=15600 руб. за отопительный сезон. Но скорее всего, что ваша плата 1950 руб. — это плата в зимние месяцы, и если у вас стоит общедомовой счётчик тепла, то оплата в сентябре, октябре,ноябре, марте, апреле, мае — должна быть гораздо ниже от этой суммы. (В октябре и апрель — 30%, ноябре и марте — 60% от неё). Таким образом могу предположить, что срок окупаемости ваших затрат составит более 2 лет.
Поправлю свои расчёты. В статье указано 7 тысяч на 2 стояка, а не как я посчитал по 7 тыс. на стояк. И всё же, кроме затрат на приобретение оборудования будут затраты на их монтаж. В эту стоимость входит и другое оборудование (общее вычислительное). Его стоимость будет мала в случае только при массовой установке таких счётчиков, если нет — то вам придётся нести расходы и на это оборудование. А расходы судя по статье составят 300х40=12000 руб, что примерно равно той сумме (14 000 руб.) на которую я ошибся.
И в статье указана стоимость оборудования без стоимости затрат не его монтаж, а это то-же деньги.
Читаю все, что попадается про отопление в МКД, участвую в форумах — но практически не вижу, чтобы затрагивалась тема существенной особенности функционирования системы отопления в МКД — различие теплотехнических характеристик отдельных квартир. Эта особенность усложняет поквартирный учет тепла и индивидуальное отопление.
Речь идет о том, что средние квартиры объективно требуют и потребляют гораздо меньше тепла, чем крайние (угловые, торцевые, первых и последних этажей). В современных домах с теплоэффективными ограждающими конструкциями это менее заметно, чем в домах старой постройки — но все-равно имеет место быть. На практике это будет проявляться в большей оплате за энергоноситель в крайних квартирах по сравнению со средними такой же площади. При этом крайние квартиры «защищают» средних от холода почти со всех сторон, являясь для средних дополнительной теплозоляцией. При традиционной оплате за отопление путем распределения общедомового расхода пропорционально площадям квартир, эта проблема решается сама собой (если, конечно, система отопления дома функционирует правильно — нет холодных и жарких квартир): жильцы средних и крайних квартир одинаковой площади при одинаковых температурных режимах платят одинаково несмотря на вдвое и более кратное различие теплопотребления.
Решение — должно быть внутридомовое дифференцирование тарифов за знергоноситель на отопление: для средних квартир больше, для крайних меньше. Пока это вопрос почему-то даже не поднимается! Или я не прав?
Уважаемый Дон Кихот! Не хотелось бы Вас огорчать, но по-моему вряд ли получится социальная поправка на качество жилья. Стоимость владения хорошей и дорогой вещью часто существенно ниже, чем дешевой и имеющей изъяны по качеству. Более, чем уверен, что законодатель не станет усложнять законодательство по причине того, что такой товар, как тепло должен иметь одну цену. По крайней мере на одном объекте.Если Вы окажетесь настойчивыми, Ваш дом утеплят и разница в теплопотреблении станет практически не ощутимой. Сейчас такие проекты реализуются и на сайте есть об этом информация. Кстати, Путин недавно заявил о том, что капремонт не должен полностью ложиться на жителей. Фонд реформирования ЖКХ так же заявил, что финансировать капремонт без повышения энергоэффективности зданий они больше не будут. А с ценой товара что поделаешь, такова жизнь.
Приказ Минрегиона от 29 декабря 2011 года №627 (О критериях наличия (отсутствия) технической возможности установки ПУ)
п.3. Техническая возможность установки в помещении многоквартирного дома, за исключением многоквартирного дома, указанного в пункте 5 настоящего документа, индивидуального, общего (квартирного) прибора учета тепловой энергии отсутствует, если по проектным характеристикам многоквартирный дом имеет вертикальную разводку внутридомовых инженерных систем отопления.
Уважаемые комментаторы эта статья, к сожалению, реклама «Теплоком».Приобретенные приборы для вертикальной разводки остануться в чулане. Это мы уже проходили.Прочтите указанный мной документ и всё станет на свои места.От критериев технической возможности установки приборов далеко не уйдешь.Многие пытались уходить, пока критерии не были сформированы в официальный документ — результат печальный!
Учет вещь необходимая.Учет и контроль основы социализма :-)).
Начинать надо с технической дисциплины,во внутри домовой системе столько накручено ,что черт ногу сломит.Начать с простого- элементарный спрос с эксплуатационников по соблюдению климатики в квартире.Пока регламентируется не ниже +18( 20 угловых),а выше не регламентируется ( 170 постановление госстроя).Обязать выполнять регулировку и балансировку систем отопления.Карать за самовольное изменение системы отопления квартиры.А то никаких реальных санкций можно сказать нет в этом направлении,а они крутят что хотят или «дядя Вася слесарь напел».
Законодательное обеспечение повышения энергоэффективности
Все опросы ?
Использование современных инструментов для организации энергосбережения
Все опросы ?
http://portal-energo.ru/articles/details/id/495
счетчик учета тепловой энергии
1.5. Приборы учета тепловой энергии и теплоносителя
1. Общие сведения о приборах учета тепловой энергии и теплоносителя
Для приборов учета тепловой энергии и теплоносителя принято краткое название – теплосчетчики.
Теплосчетчик (ТС) состоит из двух основных функционально самостоятельных частей: тепловычислителя (ТВ) и датчиков (расхода, температуры и давления теплоносителя).
Тепловычислитель – это специализированное микропроцессорное устройство, предназначенное для обработки сигналов (аналоговых, импульсных или цифровых — в зависимости от типа применяемого датчика) от датчиков, преобразования их в цифровую форму, вычисления количества тепловой энергии в соответствии с принятым алгоритмом (определяемым схемой теплоснабжения), индикации и хранения (архивации) в энергонезависимой памяти прибора параметров теплопотребления.
Датчики расхода – наиболее важный элемент ТС в смысле влияния на его технические и потребительские характеристики. Не будет преувеличением сказать, что именно датчик расхода определяет качество ТС.
Для определенности поясним термин “датчик расхода”.
В качестве датчика расхода могут применяться: функционально завершенное самостоятельное устройство (расходомер, расходомер-счетчик или счетчик), для которого принято обобщенное название — преобразователь расхода (ПР), либо первичный преобразователь расхода (ППР), способный функционировать только совместно с ТВ конкретного типа.
В первом случае датчик расхода формирует унифицированный выходной сигнал (импульсный, токовый), который может обрабатываться различными ТВ, чьи входы согласованы с выходными сигналами датчика расхода. Такой комплектацией теплосчетчика в определенной степени обеспечивается унификация приборов учета тепла.
Преобразователь расхода состоит из первичного и вторичного преобразователей расхода. Вторичный преобразователь расхода (ВПР) – это электронный блок, который может быть конструктивно объединен с ППР, а может иметь раздельное исполнение. В некоторых случаях ВПР является функциональной частью ТВ, причем ВПР и ТВ монтируются в одном корпусе и иногда на одной плате.
Существуют различные способы измерения расхода теплоносителя (теплофикационной воды), например: электромагнитный, ультразвуковой, вихревой и прочие. По способу измерения расхода, реализованному в теплосчетчике, принято кратко называть теплосчетчик электромагнитным, ультразвуковым, вихревым и т.д.
В подавляющем большинстве теплосчетчиков выполняется измерение объемного расхода теплоносителя и последующее вычисление массового расхода на основе данных о температуре и плотности (температура измеряется, плотность вычисляется).
Датчики температуры не имеют сколько-нибудь существенных особенностей, нуждающихся в специальном обсуждении. Обычно в качестве датчиков температуры в составе теплосчетчика применяют подобранные (по метрологическим характеристикам) пары термосопротивлений, которые подключаются к ТВ по двух-, трех- или четырехпроводной схеме. ТВ выполняет измерение величины активного сопротивления термосопротивления, компенсацию погрешностей, вносимых линиями связи, и вычисление температуры теплоносителя.
Датчики давления (ДД) также в незначительной степени влияют на технические и потребительские свойства теплосчетчика (тем более, что для большинства практически важных случаев применения ТС использование ДД необязательно; обязательной является регистрация давления только на источниках тепловой энергии и у потребителей с открытой системой теплопотребления). Обычно ДД имеют унифицированный токовый выход 4..20, 0..20 или 0..5мА, а ТВ – сопрягаемый с ним вход.
Зачастую в ТВ не предусмотрена возможность подключения ДД. Если такая возможность существует, следует иметь в виду, что для питания ДД может потребоваться дополнительный источник напряжения (если он не встроен в ТВ).
Температура и давление теплоносителя являются исходными параметрами для определения удельной энтальпии теплоносителя.
В последнее время все чаще ощущается потребность в регистрации фактического давления в системе с целью контроля параметров теплопотребления и разрешения споров с теплоснабжающей организацией.
Номенклатура теплосчетчиков, допущенных к применению в коммерческих узлах учета тепловой энергии, очень широка (сотни наименований приборов отечественного и импортного производства). Выбор примеров, помещенных в данной статье, обусловлен результатами предварительного анализа, а также накопленным практическим опытом авторов. В любом случае, авторы не претендуют на окончательность и бесспорность высказанных суждений.
2. Датчики расхода теплоносителя
Рассмотрим кратко основные способы измерения расхода теплоносителя (теплофикационной воды) и их особенности.
Наибольшее распространение получили следующие способы измерения переменного расхода: переменного перепада давления на сужающих устройствах; ультразвуковые; электромагнитные; вихревые; тахометрические.
До настоящего времени на источниках теплоты (ТЭЦ, РТС и т.д.) традиционно в основном применяются расходомеры переменного перепада давления на сужающих устройствах (диафрагмах, соплах, трубах Вентури). Эти расходомеры обладают рядом достоинств, основными из которых являются: высокая надежность измерений и низкая зависимость качества измерений от физико-химических свойств измеряемой жидкости. Однако эти приборы имеют и недостатки, например, такие как: узкий динамический диапазон, нелинейность характеристик, высокое гидравлическое сопротивление, оказываемое потоку жидкости первичным преобразователем, необходимость демонтажа для ежегодной поверки, сложность эксплуатации, сложный монтаж, требуемые длинные прямые участки (трубопровода до и после места установки ППР). Эти недостатки затрудняют применение данных приборов, и становятся очевидными в сравнении с преимуществами, создаваемыми применением современных приборов других типов.
Для выполнения измерений расхода на трубопроводах большого диаметра, по-видимому, наиболее перспективными являются ультразвуковые расходомеры. На многих источниках тепловой энергии расходомеры данного типа постепенно вытесняют традиционные расходомеры переменного перепада давления.
Ультразвуковые расходомеры достаточно широко применяются и в теплосчетчиках, устанавливаемых у потребителей тепловой энергии (на трубопроводах небольшого диаметра).
Ультразвуковые датчики расхода обладают следующими преимуществами: не создают гидравлического сопротивления потоку среды, обеспечивают сравнительно широкий динамический диапазон и высокую линейность измерений, имеют высокую точность и надежность, могут поверяться беспроливными (имитационными) методами без демонтажа с трубопровода.
Для ультразвуковых расходомеров характерны требуемые длинные прямые участки, необходимость выполнения высокоточных линейных измерений при монтаже, чувствительность к “завоздушиванию” среды, чувствительность к состоянию внутренней поверхности трубопровода (если применяются накладные датчики расхода).
Появление многолучевых ультразвуковых расходомеров позволило сократить длины прямых участков в несколько раз, применение измерительных участков, изготовленных в заводских условиях, исключает необходимость выполнения высокоточных линейных измерений непосредственно на трубопроводе, возможность выбора между врезными и накладными датчиками позволяет учесть состояние внутренней поверхности трубопровода.
В настоящее время наиболее крупным отечественным производителем ультразвуковых расходомеров является ЗАО “Взлет” (С.-Петербург). Большое распространение получили ультразвуковые расходомеры производства АО “Центрприбор” (Москва), “Альбатрос Инжиниринг РУС” (Москва), НПП “Сигнур” (Москва) и другие.
Можно выделить следующие основные методы ультразвуковых измерений: временной метод; корреляционный метод; частотный, фазовый и доплеровский методы.
Временной метод измерения основан на излучении в акустический канал расходомера, расположенный под углом к вектору скорости потока жидкости, ультразвуковых сигналов по направлению потока и против него. Измеренная разность времен прохождения сигналов определяется скоростью потока жидкости. Данный метод измерения получил наибольшее распространение.
Частотный метод заключается в измерении разности частот повторения коротких ультразвуковых импульсов или “пакетов” ультразвуковых колебаний, направляемых одновременно по потоку и против него. Измеренная разностная частота пропорциональна скорости потока.
Доплеровский метод измерений основан на эффекте Доплера и является разновидностью частотного метода.
Преимуществами рассмотренных ультразвуковых методов измерений являются: возможность обеспечения высокого быстродействия расходомеров, позволяющего измерять с высокой точностью пульсирующие расходы с частотой пульсаций до 10 4 Гц.
Недостатки — высокая зависимость качества измерений от физико-химических свойств жидкости (ее температуры, давления, концентрации и т.п.), от профиля распределения скоростей потока жидкости и от точности монтажа первичных преобразователей.
Корреляционный метод измерения основан на измерении времени перемещения неоднородностей потока между двумя заданными сечениями трубопровода. Неоднородности потока модулируют ультразвуковые сигналы, распространяющиеся в плоскости упомянутых сечений. Ввиду малости расстояния, которое проходит поток жидкости между этими сечениями, сигналы в них модулируются приблизительно одинаково одними и теми же неоднородностями. Для определения скорости потока измеряется время между появлением сигналов с максимальным коэффициентом корреляции в заданных сечениях трубопровода.
Для корреляционного метода измерения характерны большой динамический диапазон, слабая зависимость точности измерений от физико-химических свойств жидкости, качества трубопровода и от точности монтажа первичных преобразователей. Недостаток метода — большое время реакции прибора на изменение расхода.
Частота ультразвуковых колебаний обычно выбирается близкой к 1 МГц.
Ультразвуковые расходомеры для трубопроводов небольших диаметров, как правило, изготавливаются с измерительными участками, на которых установлены врезные ППР.
Поверка ультразвуковых расходомеров может выполняться имитационным или проливным методами.
Для измерения расхода в трубопроводах большого диаметра (обычных для источников тепловой энергии) следует отдавать предпочтение многолучевым и многоканальным расходомерам, в которых предусмотрена компенсация температурного влияния на скорость ультразвука, возможность применения как накладных, так и врезных датчиков; которые укомплектованы готовыми измерительными участками, имеют максимальное допустимое расстояние между ППР и вычислительным блоком расходомера, работоспособны при температуре теплоносителя до 180 о С; ППР хорошо защищены от действия окружающей среды.
На источниках тепловой энергии распространена ситуация, когда имеется большое число точек измерения расхода (подающие, обратные магистрали, подпиточные трубопроводы, технологические трубопроводы и т.д.). Поэтому совершенно необходимо, чтобы расходомеры имели аппаратные и программные средства организации информационной сети. Очевидно, что объединение расходомеров в сеть и их интеграция в существующую автоматизированную систему управления существенно упрощаются, если применяются приборы одного производителя.
Принцип действия электромагнитных расходомеров основан на измерении ЭДС, индуцированной в электропроводной жидкости, которая движется, пересекая силовые линии постоянного или переменного магнитного поля (эффект Фарадея).
Электромагнитные расходомеры обеспечивают высокую точность измерений (часто применяются в качестве образцовых приборов), практически нечувствительны к загрязнению и физико-химическим свойствам жидкости (единственное ограничение для современных приборов – жидкость должна быть электропроводной с удельной проводимостью не менее 10 -5 См/м), имеют широкий динамический диапазон (до 200) и способны измерять очень малые расходы, создают минимальное гидравлическое сопротивление потоку, нечувствительны к осесимметричным изменениям профиля распределения скоростей потока, имеют высокое быстродействие, не требуют длинных прямых участков до и после места установки прибора: (4..8)Ду.
Электромагнитные расходомеры, в основном, применяются на трубопроводах небольшого диаметра (до Ду300).
Основные российские производители электромагнитных расходомеров: ЗАО “Взлет” (С.-Петербург), ПО “Машзавод “Молния” (Москва), ООО “ТБН энергосервис” (Москва), НПФ “ТЭМ-сервис” (Москва), ЗАО “АСВЕГА-М” (Москва), ЗАО “Теплоком” (С.-Петербург), ЗАО “Промсервис” (г. Димитровград Ульяновской обл.), ЗАО “ВТК Энерго” (г. Киров), ГУП РФ Владимирский завод “Эталон” Госстандарта России (г. Владимир), ОАО “Арзамасский приборостроительный завод” (г. Арзамас Нижегородской обл.) и др.
Электромагнитные расходомеры для трубопроводов большого диаметра в России выпускаются ПО “Машзавод “Молния” (Москва), “ТБН-энергосервис” (Москва). Они существенно отличаются от электромагнитных расходомеров для трубопроводов небольшого диаметра. До настоящего времени данные приборы не получили широкого распространения. По-видимому, это объясняется сложностью их монтажа, недостаточной стабильностью характеристик, необходимостью поверки проливным методом (поверочные проливные стенды для труб большого диаметра уникальны и имеются только в Казани, Москве, С.-Петербурге).
Вихревой метод измерения расхода основан на измерении частоты отрыва вихрей (вихревая “дорожка Кармана”), возникающих при обтекании потоком жидкости погруженного в нее тело обтекания. Частота вихрей пропорциональна средней скорости потока, а амплитуда колебаний давления – пропорциональна квадрату средней скорости (скоростному напору). Измерение частоты может выполняться при помощи ультразвуковых или электромагнитных датчиков, датчиков давления. Вихревой метод применяется также для измерения расхода пара и газовых сред.
Для вихревых расходомеров характерны следующие положительные особенности: они малочувствительны к физико-химическим свойствам жидкости, одинаково удобны для выполнения измерений на трубопроводах малых и больших диаметров, обеспечивают хорошую точность измерений и быстродействие.
Для трубопроводов малых диаметров вихревые расходомеры обычно конструктивно выполняются вместе с измерительным участком. Для трубопроводов большого диаметра применяются расходомеры погружного типа (тело обтекания размещается по оси потока на специальной штанге).
Однако данные расходомеры не получили широкого распространения. По-видимому, это объясняется присущими им недостатками. В частности, тело обтекания создает дополнительное гидравлическое сопротивление потоку, легко загрязняется и поэтому перед расходомером необходимо устанавливать фильтр (который также увеличивает гидравлическое сопротивление). Характеристики расходомера недостаточно стабильны, динамический диапазон недостаточно широк (соизмерим с динамическим диапазоном ультразвуковых расходомеров и в несколько раз меньше динамического диапазона электромагнитных расходомеров), требуемые прямые участки довольно велики – (10..20)Ду.
Вихревые расходомеры производятся на таких российских предприятиях, как ЗАО “ИВК-Саяны” (Москва), Промышленная группа “Метран” (г. Челябинск), ЗАО НПО “Промприбор” (г. Калуга), ЗАО “Флоукор” (Москва), планируется начать производство вихревых расходомеров на ЗАО “Взлет” (С.-Петербург).
Тахометрические расходомеры основаны на измерении частоты вращения аксиальной или тангенциальной лопастной турбинки. Поток, воздействуя на наклонные лопасти турбинки, сообщает ей вращательное движение с угловой скоростью, пропорциональной расходу.
Такие расходомеры обеспечивают высокие точность измерений и чувствительность, малоинерционны, слабочувствительны к физико-химическим свойствам жидкости, не требуют длинных прямых участков (4..5Ду). До недавнего времени их неоспоримым и решающим достоинством была относительно невысокая цена.
Вместе с тем, турбинные расходомеры быстро загрязняются и выходят из строя, имеют трущиеся механические части, узкий динамический диапазон, создают значительное гидравлическое сопротивление, которое увеличивается из-за обязательной установки фильтра. В связи с уменьшением цен на электромагнитные приборы, ценовая привлекательность турбинных расходомеров перестала быть решающей.
К наиболее крупным отечественным производителям турбинных расходомеров можно отнести ОАО “Мытищинская теплосеть” & ЗАО “Тепловодомер” (г. Мытищи Московской обл.).
3. Анализ характеристик теплосчетчиков
Исходя из целей и задач, решаемых теплосчетчиками, они должны обладать следующими свойствами: “легитимностью”; системностью; надежностью; технологичностью; простотой и экономичностью эксплуатации.
Под “легитимностью” будем понимать соответствие свойств теплосчетчиков требованиям существующей нормативно — технической документации.
Основными документами, в которых сформулированы требования к теплосчетчикам, являются:
- Рекомендация OIML R75. Теплосчетчики.
- Рекомендация МИ 2164-91. ГСИ. Теплосчетчики. Требования к испытаниям, метрологической аттестации, поверке. Общие положения.
- Европейский стандарт EN 1434-97. Теплосчетчики.
- Международный документ OIML ID 11. Общие требования к электронным средствам измерения.
- Рекомендация OIML PR 3.2. Счетчики воды с электронными блоками.
- Рекомендация МИ 2112-97. ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя. М., ВНИИМС, 1997.
- Рекомендация МИ 2553-99. ГСИ. Тепловая энергия и теплоноситель в системах теплоснабжения. Методика оценивания погрешностей измерений. Основные положения.
- Рекомендация МИ 2537-99. ГСИ. Тепловая энергия в открытых системах теплоснабжения, полученная потребителем. Методика выполнения измерений.
- Правила учета тепловой энергии и теплоносителя / Главгосэнергонадзор — М.: Изд-во МЭИ, 1995 – 68 с.
Основными требованиями, предъявляемыми к теплосчетчикам, являются:
— теплосчетчики должны иметь сертификат Госстандарта РФ об утверждении типа средства измерения, быть зарегистрированы в Государственном реестре средств измерений и иметь заключение Главгосэнергонадзора;
— теплосчетчики должны обеспечивать измерение тепловой энергии с относительной погрешностью не более 5% при разности температур в подающем и обратном трубопроводах от 10 до 20 0 С, и не более 4% при разности температур более 20 0 С;
— приборы, измеряющие массу (объем) теплоносителя (в составе теплосчетчика), должны иметь относительную погрешность не более 2% в диапазоне расхода воды от 4 до 100%;
— измерение температуры теплоносителя должно выполняться с абсолютной погрешностью t ± (0,6+0,004t), где t – температура теплоносителя;
— приборы, регистрирующие давление теплоносителя, должны обеспечивать его измерение с относительной погрешностью не более 2%.
Под системностью будем понимать возможность при помощи одного типа приборов обеспечить учет как на источниках тепла, так и у потребителей и возможность интеграции в автоматизированные системы сбора, накопления, обработки и отображения информации, а также управления потреблением тепла.
Учет тепловой энергии у потребителей и на источниках тепла, организованный с использованием приборов одного типа позволит уменьшить или исключить методические погрешности метода измерения и аппаратурные погрешности используемых приборов.
Источники тепла подают в тепловые сети теплоноситель по трубопроводам, как правило, диаметром 400-1200 мм. Потребители получают теплоноситель, как правило, по трубопроводам диаметром от 50 до 400 мм.
В таком диапазоне значений диаметров трубопроводов могут быть использованы теплосчетчики производства фирм ЗАО “Взлет” (С.-Петербург), ООО “ТБН энергосервис” (Москва), ПО “Машзавод “Молния” (Москва), ЗАО “Центрприбор” (Москва), “Альбатрос Инжиниринг РУС” (Москва).
Возможность интеграции теплосчетчика в автоматизированные системы определяется, с одной стороны, технической возможностью считывания информации из оперативно-запоминающего устройства (ОЗУ) теплосчетчика в ЭВМ и, с другой стороны, наличием специального сертифицированного программного обеспечения, позволяющего реализовать подобный обмен информацией. Часто очень полезным может оказаться наличие у теплосчетчика дополнительных унифицированных выходов, дублирующих, например, каналы измерения расходов. В этом случае оказывается возможной простая интеграция теплосчетчика в существующую автоматизированную систему, построенную на базе какого-либо контроллера.
Надежность, как свойство теплосчетчика, проявляется в процессе его эксплуатации и определяется надежностью входящих в его состав элементов. Основным элементом, надежность которого фактически определяет надежность теплосчетчика в целом, является расходомер. Свойства расходомеров, используемых для измерения расхода теплоносителя, подробно проанализированы выше. Отметим только, что надежность работы теплосчетчика во многом зависит от качества монтажа и соблюдения правил эксплуатации теплосчетчика.
Известный нам опыт, позволяет оценить как “высокую” надежность теплосчетчиков фирм “Взлет”, “Асвега-М”; “умеренно высокую” — фирм “ТБН-энергосервис”, “ТЭМ-сервис; “невысокую” — фирм “Молния”, “Арзамасский приборостроительный завод”, “ИВК-Саяны”, “Мытищи-Камструп”. Следует иметь в виду, что данная оценка субъективна и, очевидно, может сильно отличаться от точки зрения, например, предприятий-изготовителей данных приборов.
Технологичность монтажа теплосчетчика определяется свободой выбора метода и конкретного места его монтажа, а также затратами на монтаж.
Свобода выбора места монтажа теплосчетчика определяется ограничениями, накладываемыми на длину “прямых” участков трубопровода до первичных преобразователей и после них, а также допускаемыми длинами линий связи между датчиками и ТВ.
Затраты на эксплуатацию теплосчетчиков определяются периодичностью и содержанием работ по их обслуживанию и периодической поверке. Наибольшая продолжительность межповерочного периода для современных теплосчетчиков составляет 3-5 лет.
По содержанию периодической поверки преимущество имеют теплосчетчики, для которых существует утвержденная методика поверки имитационным методом.
Основные российские производители теплосчетчиков: ЗАО “Взлет” (С.-Петербург), ПО “Машзавод “Молния” (Москва), ООО “ТБН-энергосервис” (Москва), НПФ “ТЭМ-сервис” (Москва), ЗАО “АСВЕГА-М” (Москва), ЗАО “Теплоком” (С.-Петербург), “Логика” (С.-Петербург), ЗАО “Промсервис” (г. Димитровград Ульяновской обл.), ЗАО “ВТК Энерго” (г. Киров), ГУП РФ Владимирский завод “Эталон” Госстандарта России (г. Владимир), ОАО “Арзамасский приборостроительный завод” (г. Арзамас Нижегородской обл.), НПО “Системотехника” (г. Иваново), ПО “Точмаш” (г.Владимир), ООО “Енха” (г. Белгород), ЗАО “Центрприбор” (Москва), ЗАО “Центроприбор” (г. Рязань), “Альбатрос Инжиниринг РУС” (Москва), Промышленная группа “Метран” (г. Челябинск), ЗАО “ИВК-Саяны” (Москва), ЗАО “Мытищи-Камструп” (г. Мытищи Московской обл.), ОАО “Мытищинская теплосеть” & ЗАО “Тепловодомер” (г. Мытищи Московской обл.), НПФ “Вымпел” (г. Саратов), ТОО “НПФ “ЭКОС” (Москва), НПП “Флоу-Спектр” (Москва) и др.
4. Как выбрать теплосчетчик?
Этот вопрос решается по-своему теплоснабжающей организацией (продавцом и перепродавцом тепловой энергии) и потребителем тепла.
На источниках тепловой энергии выбор теплосчетчика осуществляет теплоснабжающая организация по согласованию с Госэнергонадзором. Потребитель вправе выбрать теплосчетчик самостоятельно по согласованию с теплоснабжающей организацией (при возникновении разногласий арбитром выступает Госэнергонадзор).
В первую очередь проверяется “легитимность” прибора.
Если прибор удовлетворяет формальным требованиям, следует перейти к творческой стадии выбора.
При выборе теплосчетчиков для узлов учета на источниках тепловой энергии можно рекомендовать следующую последовательность действий:
- Выбрать производителя теплосчетчика.
- производитель должен иметь хорошую репутацию, достаточно продолжительное время работать на рынке теплосчетчиков, иметь хорошо оснащенное современное серийное производство (сертифицированное на соответствие требованиям ГОСТ Р ИСО 9002-96), желательно чтобы он самостоятельно производил и тепловычислители и расходомеры; следует избегать производителей, имеющих “производство на коленке”; косвенным внешним признаком уровня производства могут быть эргономические и эстетические свойства выпускаемых приборов (применение уникальных корпусов, окраски, качество обработки материалов и проч.);
- производитель должен иметь не сильно удаленные от места установки приборов дилерские и сервисные центры, выполняющие не только ремонт приборов, но и организующие их поверку (не обязательно на собственных установках) и обучение обслуживающего персонала;
- иногда потребности приборного учета могут быть удовлетворены приборами, основанными на различных методах измерения (например, ультразвуковые или вихревые теплосчетчики – для трубопроводов большого диаметра, электромагнитные расходомеры – для технологического учета на трубопроводах малого диаметра). В этом случае удобно (но необязательно), чтобы один производитель самостоятельно выпускал всю требуемую номенклатуру приборов;
- целесообразно работать с производителем, готовым предоставить всю техническую информацию о приборе, которая может понадобиться при установке и эксплуатации прибора. Например, при интеграции теплосчетчика в АСУ и диспетчеризации.
- Оценить потребительские качества приборов (сложность монтажа, надежность, удобство эксплуатации) на основе анализа технической документации, отзывов организаций, где эти приборы установлены, в результате пробных испытаний, выполненных самостоятельно. Обратить особое внимание на периодичность поверки и метода ее проведения (имитационный или проливной). Порядок проведения поверки регламентируется утвержденной Госстандартом методикой поверки.
- Оценить технические характеристики теплосчетчиков.
- метрологические характеристики, динамический диапазон. Следует иметь в виду, что интерес представляет динамический диапазон прибора, в котором обеспечивается выполнение требований к метрологическим характеристикам теплосчетчика как коммерческого прибора;
- требования к длинам прямых участков;
- предельные значения параметров теплоносителя, при которых теплосчетчик нормально функционирует;
- стойкость элементов теплосчетчика (датчиков, тепловычислителя) к действию окружающей среды;
- ограничения на длины линий связи;
- реализуемые алгоритмы вычисления тепловой энергии, напрямую связанные с числом каналов измерения параметров теплоносителя;
- наличие интерфейсов, унифицированных выходов, позволяющих интегрировать прибор в существующую АСУ;
- наличие специального сертифицированного программного обеспечения, позволяющего решить последнюю задачу.
- Выполнить оценку экономических затрат на приобретение и установку прибора.
Потребителю тепловой энергии также можно рекомендовать выполнить предложенную выше последовательность действий при решении задачи выбора теплосчетчика. Однако при этом следует иметь в виду существенное значение рекомендаций теплоснабжающей организации, а также необходимость переоценки значимости свойств теплосчетчика.
Для потребителя решающее значение при выборе имеют цена, продолжительность межповерочного интервала, наличие условий для поверки, простота эксплуатации и обслуживания, надежность прибора, удобство съема информации.
Из технических характеристик (подчеркнем еще раз – при условии “легитимности” прибора) для потребителя тепловой энергии наиболее значимыми являются: динамический диапазон (для исключения ошибки при выборе типоразмера дорогостоящего прибора, а также для обеспечения работоспособности теплосчетчика при “летних” и “зимних” тепловых нагрузках); надежность; простота эксплуатации; сохранение работоспособности прибора при наименьшей разнице температур в подающем и обратном трубопроводах; удобство съема информации; требуемая длина прямых участков (для того, чтобы можно было установить измерительные участки без дополнительной реконструкции теплового пункта); цена прибора и затраты на его установку.
Рассмотрим конкретный пример сравнительного анализа двух наиболее близких по техническим характеристикам электромагнитных теплосчетчиков: “Взлет-ТСР” (ф. “Взлет”) и SA-94 (ф. “Асвега-М”)
- Электромагнитные ППР MP200 из состава ТС “Взлет-ТСР” имеют более высокую точность измерения расхода ( ± 1%), чем электромагнитные ППР из состава SA-94: ( ± 2%)
- Погрешность вычисления количества тепловой энергии для закрытых (открытых) систем теплоснабжения составляют:
при t =3-10 о C
3,0% ( 4,0%)
6,0% ( 8,0%)
при t =10-20 о C
2,0% ( 3,0%)
5,0% ( 7,0%)
при t >20 о C
1,5% ( 2,5%)
4,0% ( 6,0%)
Рассмотренный пример при отсутствии иных (например, “административных”) факторов позволяет потребителю вполне обоснованно отдать предпочтение ТС “Взлет-ТСР”. Аналогичный сравнительный анализ, например, ТС КМ-5 (ф. “ТБН сервис”) и ТС “Взлет-ТСР”, по-видимому, приведет к выводу об отсутствии заметного превосходства одного прибора перед другим.
http://www.cbias.ru/terias/cont/1/1_5.htm
счетчик учета тепловой энергии
Работающие умные измерения
Москва Рязань Алматы Белгород Казань Краснодар Москва Новокузнецк Новосибирск Петрозаводск Самара Санкт-Петербург Сочи Тольятти Тюмень Улан-Удэ Челябинск : +7(499) 649-75-72 Скачать прайс-лист
Счетчики тепла (теплосчетчики)
НПП «Тепловодохран» предлагает клиентам и партнерам собственную инновационную разработку компактных теплосчетчиков. Представленные в нашем каталоге модели позволяют с высокой точностью вести персонализированный учет потребления тепловой энергии с возможностью автоматического снятия показаний.
Производимый нами счетчик тепла демонстрирует целый ряд преимуществ:
- <компактные размеры для удобного монтажа. При необходимости возможна раздельная установка вычислительного блока и расходомера;
- квартирный счетчик тепла можно применять в зданиях с горизонтальной системой горячего водоснабжения, а также для учета потребления горячей воды с температурой ниже нормы или приборов учета холодной воды;
- высокая точность снятия показаний за счет электронной калибровки погрешности;
- современное программное обеспечение;
- открытый протокол передачи данных посредством цифрового интерфейса RS485, радиоканала либо через импульсный выход;
- повышенный интервал между обязательными поверками — 6 лет;
- надежный гарантийный и послегарантийный сервис;
- конкурентоспособная цена на теплосчетчик в любой комплектации.

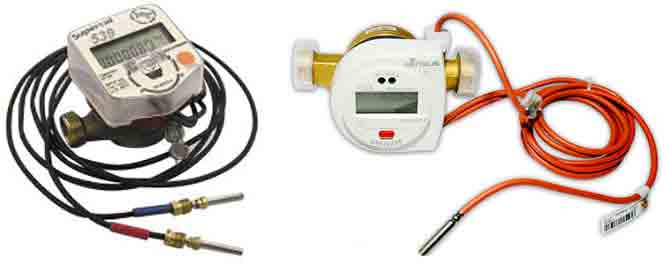

В общем случае счетчик тепловой энергии измеряет объем теплоносителя в трубопроводе и его номинальную температуру, на основании чего вычисляется тепловая энергия, энергия охлаждения, тепловая мощность и т. д.
Конструктивно тепловой счетчик состоит из:
- датчиков объемного расхода;
- датчиков температуры;
- вычислительного блока.
По принципу определения объемного расхода можно классифицировать теплосчетчики на варианты:
- с ультразвуковыми датчиками;
- крыльчатыми датчиками объемного расхода.

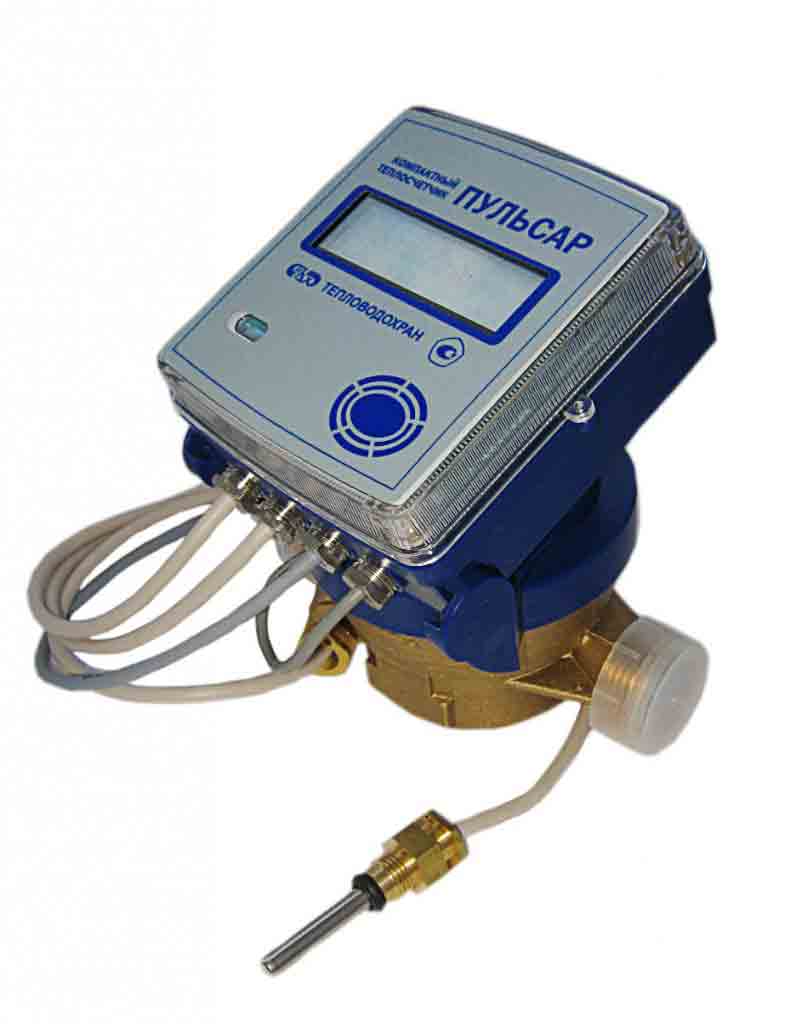

Планируя купить теплосчетчик под торговой маркой Пульсар, вы можете рассчитывать на то, что техника будет соответствовать вашим запросам. Обратитесь к нашим специалистам через форму «Задать вопрос» на сайте или заказав обратный звонок. Мы поможем определиться вам с оптимальной моделью и комплектацией устройства, проконсультируем по всем сопутствующим вопросам. Можете быть уверены: цена счетчика на отопление и уровень обслуживания приятно вас удивят.
Завод НПП «Тепловодохран» предлагает приобрести приборы учета тепловой энергии по выгодным ценам в крупнейших городах страны: Москве, Санкт-Петербурге, Ростове, Казани, Челябинске, Краснодаре, Екатеринбурге, Новосибирске, Красноярске, Воронеже, Рязани, Самаре, Нижнем Новгороде и др. Теперь вы можете проводить монтаж и своевременную поверку оборудования с привлечением лицензированных специалистов.
Есть вопросы, нужна консультация по системам учета или решили сделать заказ?
http://teplovodokhran.ru/products/schetchik-tepla/
Поквартирный учет тепла: невозможен, но при этом обязателен
Департамент ЖКХ Минрегиона:«В многоквартирных жилых домах с вертикальными однотрубными системами отопления установка приборов учета тепловой энергии в отдельных квартирах невозможна. Допускается лишь применение системы общедомового и поквартирного учета регулирования потребляемой тепловой энергии с применением распределителей, устанавливаемых на каждом отопительном приборе. ».
Постановление правительства РФ № 354 от 6 мая 2011 г. прямо указывает на то, что индивидуальные (поквартирные) приборы учета тепла обязательны к установке, если таково желание владельца квартиры. Проект Постановления в свое время был подготовлен Минрегионом. О технических возможностях преодоления противоречий в статье специалистов холдинга «Теплоком»
Недавно по поручению департамента ЖКХ Минрегиона РФ состоялось расширенное техническое совещание по вопросу технической возможности и условиям применения поквартирных приборов учета потребляемой тепловой энергии в многоквартирных жилых домах с вертикальной разводкой внутридомовых систем отопления. Вывод был крайне категоричен: «В многоквартирных жилых домах с вертикальными однотрубными системами отопления установка приборов учета тепловой энергии в отдельных квартирах невозможна. Допускается лишь применение системы общедомового и поквартирного учета регулирования потребляемой тепловой энергии с применением распределителей, устанавливаемых на каждом отопительном приборе. ».
Что ж, это уже прогресс. Напомним, еще сравнительно недавно поквартирный учет потребления тепла был прямо запрещен нормативными документами. Теперь же, как видим, причастные к процессу лица согласны на распределители. Хотя последние — всего лишь имитация достоверного теплоучета: на основании показаний теплораспределителей может происходить только распределение общей суммы между жильцами. Недаром на осенней международной конференции по энергоэффективности в Петербурге в докладах звучали крайне негативные оценки достоверности такого учета тепла, не превышающей, по оценкам специалистов… 10 процентов (!).
Между тем новые правила предоставления коммунальных услуг (Постановление правительства РФ № 354 от 6 мая 2011 г.) прямо указывают на то, что индивидуальные (поквартирные) приборы учета тепла обязательны к установке, если таково желание владельца квартиры — даже в том случае, если в доме якобы не подходящая для этого система вертикальной разводки. Такие требования и разрешения прямо содержатся в пунктах 31, 33, 42 Правил, а в приложении № 2 к Правилам содержится подробный порядок расчета размера платы за тепло в квартире, оборудованной индивидуальным прибором учета потребления тепла.
Правда, Правила — хоть и вступили в силу — пока не введены в действие из-за отсутствия некоторых дополнительных нормативных актов. Но в том, что это произойдет уже к следующему отопительному сезону, нет сомнений. Исходя из опыта прежних лет и статистики быстрого распространения приборов поквартирного учета холодной и горячей воды, нет сомнений, что и приборы поквартирного учета тепла будут быстро востребованы собственниками квартир и в короткий срок появятся в сотнях тысяч МКД по всей стране. Предварительное изучение возможного рынка сбыта таких приборов учета показало весьма высокую их востребованность.
Квартирные теплосчетчики Теолокома. Уже на стадии готовности
В этих обстоятельствах в холдинге «Теплоком» прилагают серьезные усилия для разработки качественного и недорогого прибора поквартирного учета тепла. Это будет именно прибор учета, а не распределитель (к последним много вопросов и претензий). В данный момент прибор поквартирного учета тепла находятся в завершающей стадии разработки. Поквартирныйтеплоучетосуществляется по данным первичных преобразователей собственного производства. Для этого предусмотрены: преобразователь температуры, расходомер, этажный концентратор с функцией дифференциального вычислителя. При вертикальной однотрубной разводке для повышения точности измерения разницы температур используется комплект преобразователей температуры.
Вычисление теплоты осуществляется на домовом компьютере. При этом предусмотрены вычисление теплоты по каждой квартире, ведение и сортировка базы данных показаний приборов, архивация измерительных данных, создание отчетов (предбиллинг), мониторинг состояния системы, проверка первичных преобразователей, проверка домового баланса системы, анализ параметров и переходных характеристик с целью выявления ошибок и прогнозирования сбоев.
Ожидаемая стоимость компонентов для однокомнатной квартиры (два стояка)— порядка 7 тысяч рублей. Кроме того, дополнительные затраты на этажные концентраторы и домовой компьютер будут зависеть от числа собственников квартир, желающих подключиться к системе. При подключении 40-квартирного подъезда МКД к системе поквартирного учета тепла они составят порядка 300 рублей.
Как видим, стоимость прибора поквартирного учета тепла вполне посильна для рядовых потребителей. Прибор может окупиться в один-два отопительных сезона (в зависимости от тарифов на тепло в конкретном регионе и от теплопотерь здания и квартиры). Данная система позволяет осуществить поквартирныйтеплоучет в 99% зданий и совместима с уже установленными и представленными на рынке приборами.
Крайне удобной представляется возможность поэтапного внедрения — начинать можно с одной-двух квартир в доме. Правда, начальные расходы при этом возрастут, но они окупятся при последующем присоединении к системе других соседей.
Наиболее эффективным способом оборудования МКД поквартирным учетом тепла будет создание распределенной сети первичных преобразователей и системы сбора и обработки данных. Оптимальный поквартирный теплоучет может быть организован только при системном подходе и создании домового информационно-измерительного комплекса. Однако и поэтапная установка системы вполне допустима — тем более, что избежать ее при наличии волеизъявления собственника даже одной квартиры вряд ли удастся.
«Прибор может окупиться в один-два отопительных сезона».
— А может и не окупиться. Это всё зависит от условий в которых он будет эксплуатироваться.
Возьмём МКД, где есть общедомовой прибор учёта, установлен узел погодного регулирования, на стояках установлены балансировочные клапана, на радиаторах — термостатические вентили.
На сколько наличие квартирного теплосчётчика подвигнет его владельца дополнительно регулировать теплопотребление и на сколько он его при этом снизит? Предположим, что на 10% (в сумме с общедомовым) Предположим, что стоимость Гкал составляет 1400 руб. Гкал. Квартира 50 м3 из 3 стояков. Затраты на теплоучёт составят примерно 11 тыс. руб. Потребление тепла в нормальных условиях составляет 0.024 Гкал.(в сумме с общедомовым). Отопительный период — 8 месяцев. Годовая оплата в нормальных условиях — 8х0.024х50х1400=13440 руб. Возможная экономия — 10% или 1344 руб. в год. Окупаемость — 11000/1344=8.18 лет.
Какое количество домов имеет другие условия (дороже Гкал, нет других регуляторов, нет общедомового счётчика, идёт перетоп по отоплению, квартира утеплена, норматив завышен) в которых и возможен указанный в статье срок окупаемости 1-2 года?
Автору комментария №1 Василию пять балов, респект и уважуха.
Московский компьютерный сервис – http://remontpk.com/, занимающаяся ремонтом компьютеров, ноутбуков, оргтехники. Специалисты компании готовы в любое время суток и в любом месте провести осмотр «больного» ПК и выявить причину неисправности. Ремонт компьютерной техники можно производить как на месте (выезд специалиста к пользователю домой или в офис) по телефону 227-98-37.
«. еще сравнительно недавно поквартирный учет потребления тепла был прямо запрещен нормативными документами. » Это, известно, делалось в интересах поставщика энергоресурса, местного монополиста. На словах представители власти на местах понимают преимущества внедрения приборов учета за потреблением ТЭР. А на практике, ответственные за ЖКХ люди (как правило бывшие руководители Теплосетей, Водоканалов, Жилтрестов) в панике твердят, что , если масштабно внедрять оприборивание в интересах потребителя, то вылезают крупные «выпадающие» доходы ресурсоснабжающих организаций. Поэтому, помимо оприборивания жилого фонда, необходимо учесть и нужды энергоснабжающих организаций. Тут нужен баланс интересов. Арбитром в этой проблеме должно выступить государство. Потом еще. Современные системы управления за потреблением ТЭР предполагают обязательное участие систем регулирования подачи теплоносителя, в зависимости от температуры наружного воздуха. В этом деле также нужно участие теплоснабжающей организации, чтобы в согласованном режиме учесть скачки в потреблении тепла. Думается, авторы статьи, знают об этом.
Установка квартирных теплосчётчиков имеет ещё и нормативно-правовую проблему.
А если квартирные тепловые счётчики не подпадают под действие «Правил учёта», то необходимо это чётко прописать нормативным документом, чтобы небыло споров, и людей, желающих иметь квартирный теплосчётчик, не заставляли ходить по кругу между УК и поставщиком ресурса, в надежде сдать его в эксплуатацию.
Существующие Правила учёта тепловой энергии и теплоносителя, так-же не имеют чётких указаний о том, что они не распространяются на квартирные счётчики ГВС, но распространяются на общедомовые.
Василию:МКД с общедомовым прибором учёта много, с погодным регулированием и радиаторами с термостатическими вентилями -единицы, кроме Москвы, конечно. Я лично мечтаю о появлении нормального квартирного теплосчётчика, так как вентили на батареях в квартире открыты 2-3 дня в году, не больше — а оплачиваю отопление как все соседи. В месяц за тепло плачу 1950 рублей за 3-комнатную квартиру. Может, у меня и за сезон все окупится.
Счетчик ГВС стоит как у многих — но никаких проблем с правилами учета тепловой энергии не имею. Счетчик тепла нужен для взаимоотношений с исполнителем услуг — ТСЖ или УК, а не с поставщиками ресурсов. Никаких проблем с нормативными документами не вижу — как и в случае ГВС.
Не видеть проблем — это одно, а их не иметь — это другое. Я то-же их не видел, пока не узнал о возникших проблемах на практике.
Либо у Вас пропускают вентили, либо в вашей квартире прохладно, либо топят так, что вам хватает тепла через стены от соседей.
Речь идёт о счётчиках в квартирах с вертикальной разводкой, а может быть у вас горизонтальная и вам нужен только один счётчик?
В 3 комнатной квартире при вертикальной разводке должно быть 4 стояка (по стояку в комнате, плюс кухня). Итого 7 000 руб умн. на 4 = 28 000 руб. как минимум. Даже если у вас средняя ежемесячная плата 1950 руб. и вы вообще не будете потреблять тепло от ваших радиаторов, то сэкономите 1950х8=15600 руб. за отопительный сезон. Но скорее всего, что ваша плата 1950 руб. — это плата в зимние месяцы, и если у вас стоит общедомовой счётчик тепла, то оплата в сентябре, октябре,ноябре, марте, апреле, мае — должна быть гораздо ниже от этой суммы. (В октябре и апрель — 30%, ноябре и марте — 60% от неё). Таким образом могу предположить, что срок окупаемости ваших затрат составит более 2 лет.
Поправлю свои расчёты. В статье указано 7 тысяч на 2 стояка, а не как я посчитал по 7 тыс. на стояк. И всё же, кроме затрат на приобретение оборудования будут затраты на их монтаж. В эту стоимость входит и другое оборудование (общее вычислительное). Его стоимость будет мала в случае только при массовой установке таких счётчиков, если нет — то вам придётся нести расходы и на это оборудование. А расходы судя по статье составят 300х40=12000 руб, что примерно равно той сумме (14 000 руб.) на которую я ошибся.
И в статье указана стоимость оборудования без стоимости затрат не его монтаж, а это то-же деньги.
Читаю все, что попадается про отопление в МКД, участвую в форумах — но практически не вижу, чтобы затрагивалась тема существенной особенности функционирования системы отопления в МКД — различие теплотехнических характеристик отдельных квартир. Эта особенность усложняет поквартирный учет тепла и индивидуальное отопление.
Речь идет о том, что средние квартиры объективно требуют и потребляют гораздо меньше тепла, чем крайние (угловые, торцевые, первых и последних этажей). В современных домах с теплоэффективными ограждающими конструкциями это менее заметно, чем в домах старой постройки — но все-равно имеет место быть. На практике это будет проявляться в большей оплате за энергоноситель в крайних квартирах по сравнению со средними такой же площади. При этом крайние квартиры «защищают» средних от холода почти со всех сторон, являясь для средних дополнительной теплозоляцией. При традиционной оплате за отопление путем распределения общедомового расхода пропорционально площадям квартир, эта проблема решается сама собой (если, конечно, система отопления дома функционирует правильно — нет холодных и жарких квартир): жильцы средних и крайних квартир одинаковой площади при одинаковых температурных режимах платят одинаково несмотря на вдвое и более кратное различие теплопотребления.
Решение — должно быть внутридомовое дифференцирование тарифов за знергоноситель на отопление: для средних квартир больше, для крайних меньше. Пока это вопрос почему-то даже не поднимается! Или я не прав?
Уважаемый Дон Кихот! Не хотелось бы Вас огорчать, но по-моему вряд ли получится социальная поправка на качество жилья. Стоимость владения хорошей и дорогой вещью часто существенно ниже, чем дешевой и имеющей изъяны по качеству. Более, чем уверен, что законодатель не станет усложнять законодательство по причине того, что такой товар, как тепло должен иметь одну цену. По крайней мере на одном объекте.Если Вы окажетесь настойчивыми, Ваш дом утеплят и разница в теплопотреблении станет практически не ощутимой. Сейчас такие проекты реализуются и на сайте есть об этом информация. Кстати, Путин недавно заявил о том, что капремонт не должен полностью ложиться на жителей. Фонд реформирования ЖКХ так же заявил, что финансировать капремонт без повышения энергоэффективности зданий они больше не будут. А с ценой товара что поделаешь, такова жизнь.
Приказ Минрегиона от 29 декабря 2011 года №627 (О критериях наличия (отсутствия) технической возможности установки ПУ)
п.3. Техническая возможность установки в помещении многоквартирного дома, за исключением многоквартирного дома, указанного в пункте 5 настоящего документа, индивидуального, общего (квартирного) прибора учета тепловой энергии отсутствует, если по проектным характеристикам многоквартирный дом имеет вертикальную разводку внутридомовых инженерных систем отопления.
Уважаемые комментаторы эта статья, к сожалению, реклама «Теплоком».Приобретенные приборы для вертикальной разводки остануться в чулане. Это мы уже проходили.Прочтите указанный мной документ и всё станет на свои места.От критериев технической возможности установки приборов далеко не уйдешь.Многие пытались уходить, пока критерии не были сформированы в официальный документ — результат печальный!
Учет вещь необходимая.Учет и контроль основы социализма :-)).
Начинать надо с технической дисциплины,во внутри домовой системе столько накручено ,что черт ногу сломит.Начать с простого- элементарный спрос с эксплуатационников по соблюдению климатики в квартире.Пока регламентируется не ниже +18( 20 угловых),а выше не регламентируется ( 170 постановление госстроя).Обязать выполнять регулировку и балансировку систем отопления.Карать за самовольное изменение системы отопления квартиры.А то никаких реальных санкций можно сказать нет в этом направлении,а они крутят что хотят или «дядя Вася слесарь напел».
Законодательное обеспечение повышения энергоэффективности
Все опросы ?
Использование современных инструментов для организации энергосбережения
Все опросы ?
http://portal-energo.ru/articles/details/id/495
Счетчик учета тепловой энергии — правила установки и виды
Счета за отопление в последние годы становятся все более пугающими и очень хочется их уменьшить. Пожалуй, в настоящий момент единственный способ сэкономить — поставить счетчик на отопление в квартиру. Но далеко не всегда это возможно — такова современная законодательная база.
Установить счетчик на отопление в квартиру кажется разумным решением
Плата за отопление в последние годы становится все больше и больше, и многие задумываются о том, чтобы поставить счетчик на отопление в квартиру. Это возможно, если на вашем доме стоит общедомовой узел учета тепла и УК/ТЖС/ЖЭК ведет учет по индивидуальным счетчикам. Второе условие — горизонтальная разводка отопления в квартире. К сожалению, большая часть многоэтажных домов имеет вертикальную разводку — в каждой или почти в каждой комнате имеется стояк, от которого запитываются радиаторы. При таком типе разводки ставить счетчики придется на каждый стояк, а это недешево и окупаться это мероприятие будет долго.
Если вам повезло и в вашем доме горизонтальная разводка, ставить счетчик на отопление безусловно выгодно. Насколько -зависит от того, насколько в вашей квартире большие теплопотери. Если квартира «внутренняя», имеет мало стен, выходящих на улицу и/или стены эти утеплены, если стоят пластиковые окна или деревянные, но новые и непродуваемые, если двери утеплены — выгода может быть очень большой. После установки теплового счетчика может оказаться, что вы платите только малую часть предыдущих начислений на общих основаниях.
Экономия может быть значительной
Но и это еще не все: на данный момент начислять оплату за отопление по индивидуальным счетчикам учета тепловой энергии будут только в том случае, если они установлены и введены в эксплуатацию в 100% жилых и нежилых помещений дома. Это реально только в новостройках, которые сдают сразу с приборами учета. В других домах такие случаи крайне редки, что ставит под сомнение целесообразность установки.
Правила установки и эксплуатации счетчиков тепла в квартире
Чтобы поставить в квартире счетчик учета тепловой энергии к отопительному сезону, надо начинать действовать загодя, лучше — до окончания отопительного сезона. Порядок действий такой:
- Обращаетесь в УК/ТСЖ/ЖЭК где вам выдают техусловия для подключения индивидуального прибора учета тепловой энергии. Это один листок, в котором указаны параметры сети в вашем доме: температура, давление.
- Покупаете счетчик тепла. Покупать его надо сертифицированный, в легальной кампании. У вас должен быть товарный и кассовый чек, инструкция по эксплуатации, сертификат качества, в котором должна быть проставлена дата проведения госповерки, также должны быть данные о том, кто поверку проводил (название организации).
- Далее находите проектную организацию, которая имеет лицензию на данный вид услуг. Они на основании техусловий и имеющегося счетчика готовят проект.
Установка теплового счетчика на отопление занимает пару часов
На весь процесс может понадобиться два-тир месяца или даже больше — потому и лучше начинать действовать заблаговременно, чтобы успеть до начала отопительного сезона. В принципе, в каждом более-менее крупном городе есть организации, которые все это проделают за вас, но их услуги далеко не дешевы.
Если вам нужны названия нормативных документов, регламентирующих условия предоставления коммунальных услуг — вот действующие на сегодняшний день постановления:
- От 6 мая 2011 г. N 354 «О предоставлении коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов».
- От 16 апреля 2020 года № 344 — внесены некоторые изменения в действующее постановление.
Изучите правовую базу
Порядок начисления оплаты за тепло, определение тарифов — все это определяет региональные власти, чтобы точно знать, как в вашем регионе обстоят дела, необходимо изучать нормативную базу конкретно вашего региона. Единственное, что действует на всей территории России — необходимость установки учета общедомовых счетчиков.
На самом деле, это непростой вопрос — счетчик тепловой энергии есть разных типов и процедура снятия показаний у них очень отличается. Подробно она расписана в инструкции по эксплуатации, которая у вас должна быть.
Теперь передавать показания надо раз в пол года
Кстати, согласно последнего постановления (№ 344 от 16.04.2020) вы не должны передавать показания каждый месяц. Вы обязаны это делать раз в полгода, а организация должна проводить перерасчет по переданным вами показаниям.
Первичную поверку счетчик на отопление в квартиру проходит на заводе его изготовленном, о чем в обязательном порядке делается отметка в паспорте изделия. Также делается пометка на лицевой панели прибора. В периодичность дальнейших поверок зависит от типа прибора учета, межповерочный интервал также записывается в паспорте. В среднем он составляет 3-5 лет.
Место установки теплового счетчика определяется при составлении проекта
Если ваш прибор учета тепловой энергии необходимо сдавать на поверку, делать это лучше сразу по окончании сезона отопления, так как процедура может занят несколько месяцев. Перед снятием счетчика вам надо известить УК/ТСЖ, они придут, запишут показания. После чего можно прибор снимать. После поверки вы ставите счетчик на место, снова звоните в УК, дожидаетесь когда они придут и опломбируют счетчик. На этом поверку можно считать оконченной. Осталось только разобраться, куда отдавать тепловой счетчик на поверку. Есть всего три варианта:
- Сервисный центр производителя вашего счетчика.
- Коммерческая организация, имеющая лицензию на данный вид деятельности.
- Подразделение предприятия Ростест.
Поверку индивидуального счетчика тепла можно проводить в любой из этих организаций. Предварительно можно поинтересоваться сроками и ценами и выбрать наиболее подходящий вариант.
Счетчики на отопление в квартиру есть нескольких видов. У каждого из них есть какие-то недостатки, идеального нет, но выбрать все-таки придется. Давайте коротко рассмотрим характеристики и особенности каждого типа:
- Механические или тахометрические. По сути очень похожи на обычные водяные счетчики — в корпусе установлена крыльчатка. По способу установки бывают турбинными и винтовыми. Плохо реагируют на наличие механический примесей в воде, так что на входе должен стоять фильтр грубой очистки. Их плюс — невысокая цена, что и обуславливает их популярность.
- Вихревые. В приборе стоит небольшое препятствие, за которым теплоноситель закручивается в вихри. По скорости этих вихрей и высчитывается скорость движения теплоносителя. Устанавливается это устройство между подачей и обраткой (в отличие от всех других).

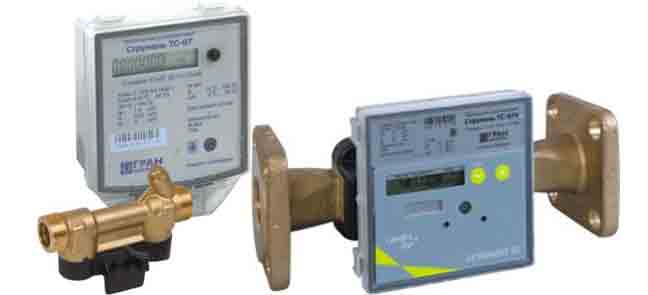

Ультразвуковой счетчик тепла
Покупая счетчик на отопление в квартиру обратите внимание на то, чтобы он имел сертификат качества, в котором должны стоять данные о его поверке. Должна стоять дата и наименование организации, которая поверку проводила.
Подводя итог, стоит сказать, что счетчик на отопление в квартиру выгоден в том случае, если у вас устранены все возможные утечки тепла.

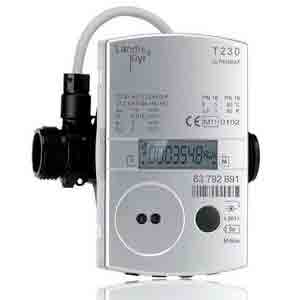

В этом разделе приведено описание модели ULTRAHEAT Т230, которая отлично себя зарекомендовала и обладает уникальными характеристиками. Мы рекомендуем обратить на эту модель особенное внимание — это один из лучших вариантов для использования в квартире или доме.
Рекомендуем! Купить счетчик тепловой энергии – цена выгодная, поставки с гарантией и установкой!
Обратите особенное внимание на уникальную модель ULTRAHEAT Т230, которая относится к новому поколению приборов для учета расхода тепла в квартире. Эта модель идеальный вариант для применения в доме и обладает хорошей надежностью, высокой точностью и продолжительным сроком службы. Ультразвуковой счетчик тепловой энергии для квартиры ULTRAHEAT Т230 пользуется хорошей репутацией и может эффективно применяться для измерения теплопотребления в водяных теплообменных системах домов, а также для учета потребления холода в системах охлаждения.
Эта модель многофункциональна и может применяться для следующих целей:
- измерение потребления тепла;
- измерение потребление холода.
- водяные теплообменные системы;
- системы охлаждения квартир.
Счетчики учета тепловой энергии ULTRAHEAT Т230 используют ультразвук для учета расхода тепла или холода, что дает высокую точность, компактные размеры и простой способ монтажа. Производитель рекомендует применять это оборудования в квартирах или домах – оно наиболее приспособлено для индивидуального применения. Мы поставляем это оборудование на рынок и внимательно изучаем отзывы клиентов компании– эта модель отлично себя зарекомендовала и показала высокую точность и надежность. Исходя из отличных характеристик модели ULTRAHEAT Т230. мы советуем купить счетчик тепловой энергии — цена на эту модель приемлемая, а с учетом высокого качества и надежности оборудования, именно это изделие наиболее выгодное для покупки. Специалисты нашей компании готовы принять заказ и обеспечить его выполнение. Мы поставляем эту модель многим нашим клиентам, обеспечиваем значительный срок гарантии и выполняем сервисное обслуживание. Также обратите внимание на то, что вы можете купить счетчик тепловой энергии для квартиры ULTRAHEAT Т230 с установкой и последующим обслуживанием. У нас есть возможность обеспечить вас современным и надежным оборудованием по очень выгодной цене и с полным пакетом сервисного обслуживания. Обратите на это внимание – сотрудничество с нами очень удобно для клиентов, так как мы являемся специализированной компанией и давно работаем на рынке поставок таких изделий.
Приведем описание предлагаемого оборудования.
Счетчики учета тепловой энергии ULTRAHEAT Т230 имеют отличные характеристики
К преимуществам этой модели следует отнести продуманную и компактную конструкцию, которая идеально подойдет для применения в квартире или дома. Вы не будете иметь проблем с установкой и сможете применять оборудование без каких-либо ограничений (исключением является только наличие гликоля в системе).
Индивидуальные счетчики тепловой энергии ULTRAHEAT Т230 состоят из следующих компонентов:
- вычислитель;
- ультразвуковой преобразователь расхода;
- пара преобразователей температуры (Pt500, ф-5,2мм, L=45мм).
Сама конструкция предусматривает надежную и жесткую связку компонентов между собой соединительными кабелями. Счетчики потребления тепловой энергии этой модели могут поворачиваться относительно корпуса расходомера на угол 90° с фиксацией положения. Дополнительное удобство в том, что вы можете отсоединить ULTRAHEAT Т230 и разместить в наиболее подходящем месте – длина кабелей, которые обеспечивают соединение — 1,5 м. Кроме того, кабель термодатчиков имеет длину до 5 метров, что удобно при монтаже и выборе места размещения оборудования. С этой точки зрения квартирный счетчик тепловой энергии этой модели очень удобен. Вы без проблем сможете выполнить монтаж оборудования и разместить его в наиболее удобном месте квартиры или дома. Конструкция идеальна для применения, что и подтверждает большой опыт практического использования оборудования. Используйте возможность купить счетчик учета тепловой энергии — цена на оборудование и его монтажные характеристики весомое преимущество. Заказывайте именно эту модель и эффективно применяйте его для надежного учета расхода тепловой энергии в вашей квартире.
Приведем основные данные по техническим характеристикам, которые имеет счетчик расхода тепловой энергии ULTRAHEAT Т230:
- измерительный диапазон по расходу 1:100 по EN 1434, общий 1:1000;
- место монтажа счетчика: подающая или обратная труба (производитель рекомендует устанавливать на обратном трубопроводе);
- установка в любом положении: горизонтально или вертикально;
- при монтаже не требуется зона успокоения потока;
- счетчики учета тепловой энергии этого типа питаются от батареи, которая встроена — срок службы на или 11 лет;
- есть коммуникационные модули для дистанционной работы и интеграции в различные системы;
- эта модель имеет класс защиты IP54;
- номинальное давление — PN16.
Исходя из указанных характеристик, мы рекомендуем счетчик тепловой энергии купить именно данного типа, так как он имеет надежную конструкцию и все необходимое для надежной и длительной работы.
Ознакомьтесь с функциональными характеристиками, которые имеет модель ULTRAHEAT Т230. Следует отметить очень хорошие возможности этой модели, что значительно упрощает и расширяет сферу применения оборудования. Функциональные возможности таковы, что вы без проблем сможете организовать учет расхода тепловой энергии. Стоимость счетчика тепловой энергии и его возможности гарантируют отсутствие проблем, как на этапе покупки, так и в ходе дальнейшей эксплуатации.
Вот основные функциональные возможности:
- наличие оптического интерфейса EN 62056-21;
- 2 даты регистрации месячных значений, глубина архивирования 24 месяца (даты параметрируемые);
- измерение температуры с автоматической адаптацией частоты измерения;
- измерение мощности с определением максимума.
К преимуществам оборудования следует отнести и такую функцию, как самодиагностика. Это позволяет значительно упростить процесс эксплуатации и вовремя выявлять сбои в работе оборудования. Отличный вариант для тех, кто хочет купить счетчик тепловой энергии для квартиры простой и удобный в работе.
Ознакомьтесь также с интерфейсами, которые может использовать счетчик тепловой энергии в доме ULTRAHEAT Т230:
- оптический интерфейс EN 62056-21;
- считывание через M-Bus (необходимость данной опции указывается при заказе).
Для работы с этой моделью применяется ПО PappaWin или UltraAssist.
Счетчик тепловой энергии для квартиры имеет следующие метрологические характеристики:
- Класс точности теплосчетчика соответствует классу B или A по ГОСТ Р ЕН 1434-1-2006 (класс 2 или 3).
- Температурный диапазон +5…95 °С (максимальная температура 105 °C в течении 1000).
- Диапазон разности температур ?t=3…80 °С
- Пределы допускаемой относительной погрешности счетчиков при измерении тепловой энергии:
— Класс В: d0 = ± (3 + 4Dtн/Dt + 0,02Qном/Q), но не более ± 5% при разности температур 10…20 °С и не более ± 4% при разности температур >20 °С, где Dtн и Dt – значения наименьшей и измеренной разности температур в подающем и обратном трубопроводах, Qном и Q – значения номинального и измеренного расхода теплоносителя.
— Класс А: d0 = ± (4 + 4Dtн/Dt + 0,05Qном/Q)
— Класс В: d0 = ± (2 + 0,02Qном/Q), но не более ± 2% при расходах выше 0,04Qмакс.
— Класс А: d0 = ± (3 + 0,05Qном/Q), но не более ± 5%.
Вы всегда можете получить дополнительные консультации относительно функциональных характеристик оборудования, особенностей его установки и эксплуатации. Кроме того, мы готовы дать вам все расчеты и привести данные по возможности эксплуатации в ваших условиях. Используйте возможность счетчик тепловой энергии купить на основе рекомендаций специалистов – это гарантирует правильное расходование средств и их оптимальное вложение.
На приобретенное у нас оборудование вы получите гарантию 2 года, а также сервисное обслуживание. Мы выполняем доставку во все регионы страны и готовы принять вашу заявку уже сейчас.
Обратитесь в «Энерготеплолидер», если поставили целью недорого купить ьсчетчик тепловой энергии — цена на модель ULTRAHEAT Т230 доступная, а его характеристики и надежная конструкция дадут вам возможность эффективно его применять в своей квартире длительный период времени.
Оформляйте заказ на модель ультразвуковой квартирный счетчик тепла ULTRAHEAT Т230!
Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать
Сейчас никого не нужно убеждать в том, что счетчик тепла, установленный на вводе в многоквартирный дом, позволяет снизить затраты на отопление (в среднем на 30%). Но у жильцов зачастую возникает другой вопрос: ставить индивидуальный прибор учета тепловой энергии в квартире – это выгодно или нет? И если да, то как его правильно установить на трубопроводы центрального отопления? Проблема имеет две стороны – формальную и техническую, причем разобраться в первой рядовому гражданину непросто.
Ответ однозначный – да, можно. Ни один законодательный акт России, Украины или Беларуси не запрещает устанавливать квартирные теплосчетчики. Другое дело, как отнесется к вашим действиям компания — поставщик тепла. Самовольное вмешательство в централизованную систему теплоснабжения с целью монтажа квартирного прибора учета не допускается. За это вы получите штраф и напрасно потратите деньги на оборудование, поскольку его не примут в эксплуатацию.

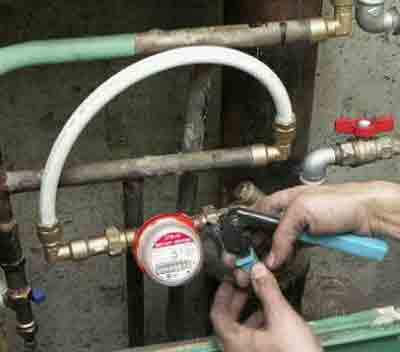

На фото заметно, что монтаж счетчика не только самовольный, но вдобавок безграмотный
Перед тем как установить индивидуальный счетчик тепла в квартире с центральным отоплением, необходимо решить формальную сторону вопроса, обратившись в теплоснабжающую организацию с соответствующим заявлением. Дальнейшая процедура в странах бывшего СССР выглядит практически одинаково:
- По факту вашего заявления специалисты компании проверяют, возможна ли установка узла учета с технической точки зрения. В случае положительного решения организация выдает определяющий документ – технические условия (общепринятое сокращение — ТУ).
- Если ваш многоквартирный дом управляется объединением совладельцев (ОСМД), то копию заявления нужно предоставить назначенному собранием ответственному лицу и согласовать с ним монтаж тепломера.
- С техническими условиями вы должны обратиться в проектную организацию, имеющую все разрешения на выполнение подобных работ. За определенную плату фирма произведет расчеты и разработает проект монтажа, заверив его печатью.
- Проектную документацию надо согласовать с компанией — поставщиком тепловой энергии, после чего снова обратиться в лицензированную монтажную фирму, которая квалифицированно устанавливает тепловые счетчики на отопление.
- Сдать узел учета в эксплуатацию теплоснабжающей организации, составить договор и оплачивать подачу тепловой энергии по факту.
Порядок действий при установке квартирного тепломера
Совет. Чтобы ускорить процедуру, лучше обратиться в контору, занимающуюся одновременно проектированием, монтажом и согласованием за ваши деньги. Зачастую весь комплекс услуг предоставляет сам поставщик тепла либо указывает на определенную частную фирму, состоящую с ним в «дружественных» взаимовыгодных отношениях.
Ключевой момент – рассмотрение вашего заявления и получение технических условий. Тут нужно учитывать требования законодательных актов, принятых в стране проживания. Давайте рассмотрим их вкратце.
В Российской Федерации действует закон №261, обязывающий установить общедомовые приборы учета подаваемого тепла за счет объединений жильцов (ОСМД). Методику расчета оплаты услуги при наличии квартирных и общедомовых счетчиков регламентирует Постановление КМ №354. Мы не станем углубляться в юридические дебри, а изложим требования законодательных актов на доступном языке в виде тезисов:
- при отсутствии прибора на вводе в многоквартирный дом оплата теплоснабжения насчитывается по тарифам с повышающим коэффициентом (в 2020 году он равен 1.5);
- законы Российской Федерации не обязывают хозяина квартиры устанавливать индивидуальный счетчик на тепло, но и не запрещают это делать;
- показания вашего бытового прибора учитываются только в том случае, когда такими же тепломерами оборудованы все 100% других квартир и отапливаемых помещений общего пользования, а на вводе стоит общедомовой узел учета;
- квартирный теплосчетчик сдается в эксплуатацию предприятию – поставщику энергии и обслуживается его специалистами, но за счет владельца.
Примечание. Здесь представлены требования нормативных документов, действующие по состоянию на 01.01.2020 года. В дальнейшем законодательство планируется усовершенствовать, поэтому интересующимся нужно отслеживать изменения.
Из вышесказанного следуют такие выводы:
- Узел учета тепловой энергии на дом надо ставить обязательно, иначе стоимость услуги возрастает в полтора раза, а показания квартирного теплосчетчика не принимаются во внимание.
- Нет смысла тратить деньги и время на монтаж индивидуального прибора, если в остальных помещениях многоквартирного дома расход теплоты не контролируется. По законодательству организация – поставщик услуг может разрешить установку счетчика и выдать техусловия, но при расчете платы за тепло вправе не учитывать его показания.
Бывают ситуации, когда нет технической возможности поставить общедомовой узел контроля, что подтверждается официальным актом. При таком раскладе счетчики на тепло в квартире либо в подъездах – единственно возможный и правильный вариант.
Для справки. Индивидуальный прибор не учитывает потребление тепла, затрачиваемого на обогрев нежилых помещений общего пользования (лестничные площадки, технические комнаты в подвалах и так далее). Оплата данных энергозатрат распределяется равномерно между совладельцами многоквартирного дома.
Законодательство этой страны также требует повсеместной установки теплосчетчиков на дома, только за счет предприятий – поставщиков энергии. Но, поскольку механизм отработан не до конца, а четкие даты реализации не установлены, то многие теплоснабжающие компании затягивают с выполнением подобных мероприятий.
Для справки. Взаимоотношения между потребителями и поставщиками Украины регулируются «Правилами использования тепловой энергии», родившиеся в далеком 2007 году и утвержденные соответствующим Постановлением КМ (№1198).
Что же касается квартирных счетчиков тепла, то их можно устанавливать с соблюдением процедуры, приведенной выше. Законодательные акты не запрещают подобных действий (кроме самовольных) и не устанавливают жестких условий по учету теплоты во всех помещениях здания. Хотя на практике при оформлении документации вы можете столкнуться с разными требованиями теплоснабжающих предприятий, подчас незаконными.
Важный момент. Чтобы в Украине поставить теплосчетчик на квартиру и успешно сдать его в эксплуатацию, монтаж общедомового узла учета на вводе не обязателен.
Компания, предоставляющая услуги центрального отопления, может отказать в выдаче ТУ, если в квартире сделана старая однотрубная (двухтрубная) система с вертикальными стояками, расположенными в разных комнатах. Здесь все просто: для установки прибора учета тепла придется запитать все квартирные батареи от одного стояка, что приведет к изменению расхода теплоносителя и разбалансировке системы, а это недопустимо.
В старых системах центрального отопления организовать индивидуальный учет потребления тепла гораздо сложнее
Казалось бы, выход из положения — поставить тепловой счетчик на каждый радиатор, подключенный к отдельному стояку. Но здесь есть несколько нюансов:
- это невыгодно хозяину квартиры из-за цены оборудования, монтажных работ и последующего обслуживания;
- когда на подводках к батареям навешаны датчики и расходомеры, об эстетичности интерьера придется забыть;
- поставщик энергии вправе назначить доплату за неучтенное тепло, выделяемое в помещения вертикальными стальными трубами либо потребовать их изоляции.
Судите сами: стояк диаметром 25 мм высотой 2.7 м имеет площадь теплоотдачи 0.025 х 3.14 х 2.7 = 0.2 м?. Две – три таких трубы уже передают в комнаты значительное количество тепла. Эти величины должны учесть инженеры, разрабатывающие проект монтажа приборов учета. Больше информации об установке тепломеров при различных схемах центрального отопления вы узнаете из видео:
Совет. Для жителей Украины есть проверенный способ организовать локальный контроль потребления в старых системах отопления – установить единый узел учета на подъезд, расположив его в теплопункте, в подвале дома. Там стояки объединяются в коллектор, врезающийся в магистраль теплосети.
Прибор учета тепла на подводке к радиатору (слева) и подъездный теплосчетчик в подвале (справа)
После того как вы пройдете все перипетии оформления документов, установки тепломера и его сдачи – приемки в эксплуатацию, получите такие преимущества:
- оплата тепла, использованного именно вами, а не каких-то усредненных расходов по всему зданию;
- появится возможность экономить тепловую энергию, когда она не требуется;
- вкладывая деньги в утепление стен квартиры, вы не только защитите жилище от холода, но и станете меньше платить за обогрев по факту.
Окупаемость проекта зависит от многих факторов, начиная от того, сколько стоит счетчик на отопление и услуги по установке. Практика показывает, что оплата по прибору уменьшается в среднем на 25—30% по сравнению с тарифами, применяемыми при отсутствии теплосчетчиков.
Совет. Есть простой способ убедиться в выгоде от организации индивидуального учета тепловой энергии. Проанализируйте, сколько вы платили за централизованное отопление 2—5 лет назад и проследите тенденцию роста тарифов. Заметьте, что повышение цен на энергоносители не остановится в будущем.

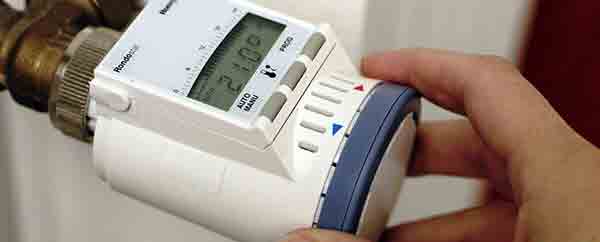

Такая термоголовка позволяет не только регулировать температуру, но и менять ее по времени суток
Контроль над реальным расходом тепла – первый шаг к его экономии. Второй – установка на батареи клапанов с термоголовками, ограничивающими нагрев воздуха в комнатах, о чем подробно рассказано в этой статье. Если же купить программируемые термоголовки, то на время вашего отсутствия температуру в помещениях можно снизить на 3—4 °С. Третий шаг – теплоизоляция стен и потолков с полами (при необходимости).
Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:
- механические (иначе – тахометрические);
- ультразвуковые.
Примечание. Технические параметры приборов коммерческого учета определяют инженеры – проектировщики на основании расчета.
Так выглядят тахометрические приборы учета тепловой энергии
Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:
- Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
- Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
- Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.
Типы тепловых счетчиков отличаются по конструкции расходомера. В тахометрических моделях это крыльчатка, погруженная в протекающий теплоноситель. Во второй разновидности количество воды измеряется с помощью ультразвука, проходящего сквозь поток. Последние приборы более надежны и неприхотливы к качеству теплоносителя, хотя по цене на 15—20% дороже.
Ультразвуковые тепломеры, предназначенные для установки в квартирах
Важный момент. Теплоснабжающие организации при выдаче технических условий настоятельно рекомендуют ставить ультразвуковые теплосчетчики на квартиру. Причина не только в надежности и долговечности. Недобросовестные квартиросъемщики только и думают, как обмануть любые счетчики, в том числе и тепловые (например, остановить с помощью магнитов). Принцип работы ультразвукового прибора не позволяет повлиять на показания незаконным путем.
Накладной измеритель тепла от известного европейского бренда Danfoss
Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.
Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:
Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.
Как правило, современные теплосчетчики не нуждаются в соблюдении измерительных участков (прямых труб определенной длины до и после прибора).
Итак, на основании вышесказанного выделим случаи, когда можно ставить тепловые счетчики на квартиру:
- В Российской Федерации придется учитывать требования законодательства и организовывать контроль над расходом тепла во всех квартирах и прочих помещениях одновременно.
- С технической точки зрения проблем не вызовет монтаж в новостройках, где предусмотрена горизонтальная разводка центрального отопления по жилищам, подключенная к общему двухтрубному стояку.
- В старых системах с вертикальной разводкой надо ставить счетчик на подъезд (допускается на Украине) либо на каждый радиатор. Более кардинальный способ решения вопроса – объединиться с соседями, заказать проект и реконструкцию отопительной сети с целью переделать разводку на горизонтальную.
Отдельный ввод в каждую квартиру — идеальный вариант для монтажа теплосчетчиков (ставятся в общий шкаф вместе с коллектором)
Формальная сторона вопроса решается гораздо сложнее, чем техническая, причем независимо от страны проживания. Предприятия и чиновники, у которых отнимают возможность незаконного обогащения на теплосетях, станут чинить всяческие препятствия. Отсюда совет: тщательно изучите законодательство, проконсультируйтесь с юристом и для подтверждения любого факта используйте документы, а не слова.
Как выбрать и установить терморегуляторы на батареи отопления
Как правильно установить расширительный бак в системе отопления Принцип работы гребенки для водяного теплого пола, схемы подключения и регулировка
Системы отопления > Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать
Счетчики на отопление: как поставить агрегат учета энергии + полезные мелочи
Жильцы квартирных условий, которые пользуются общественным отоплением ранее не подозревали что расходы можно значительно сократить, если поставить счетчики на отопление. Похожие установки имеют различную модификацию и производство, поэтому бывает сложно остановить свой выбор на чем-то действительно стоящем.
Когда вы приобретаете устройство учета тепловой энергии, сразу возникает резон экономить на этом, а с данным оборудованием выполнить это достаточно просто. В этой публикации предлагаем вам рассмотреть не только процесс установки теплового оборудования, но еще и узнать о том, как счётчики осуществляют работу в этих условиях. Кроме того, все подтверждается видео роликом в конце статьи.
Многие задаются вопросом нужны ли вообще счетчики на отопление. Чтобы это понять, нужно знать суть работы прибора. В процессе поступления тепловой энергии, происходит измерение единиц температуры и того объема тепла, который был расходован в конкретной квартире.
Традиционный счетчик на отопление
Для этого дела обычно используют тахометрический и ультразвуковой способ определения. Разумеется, для использования конкретного из способов, необходимо наличие специального приспособления учета по назначению (тахометрические и ультразвуковые счётчики).
Использование ультразвукового агрегата считается достаточно дорогим удовольствием, он намного точнее, долговечнее и надежнее, чего не скажешь о тахометрическом оборудовании, вследствие чего его цена доступна для покупки каждому.
Если компания не должным образом предоставляет услуги по снабжению тепла, счётчики будут единственным выходом доказать отсутствие коммуникаций в определенный период, соответственно за который не придется платить. Когда услуги поставляются добросовестно, то без данного прибора учета тепловой энергии можно обойтись, однако, платить по показаниям сравнительно проще и дешевле, чем по фактическому тарифу, поставленному для каждого потребителя.
Важно!Средняя стоимость прибора учета отопления для квартиры составляет порядка 9 тыс. рублей, а дополнительные растраты на регистрацию, пломбировку и занесение в государственный реестр в совокупности будет стоить еще несколько тысяч.
Обратите внимание, что покупка прибора учета энергии должна быть ответственной и внимательной. Нужно учитывать наличие технической документации и присутствие сертификата. Также важно присутствие свидетельства о первичной поверке агрегата.
Квартирные счетчики тепла после сделанного выбора нужно еще как-то установить. На самом деле нет ничего сложного в этой процедуре, важно лишь помнить, что, если через вашу квартиру проходит несколько стояков теплового снабжения, для правильного контроля и учета потребуется специальный распределитель. Его средняя стоимость составляет 1000 рублей.
Самостоятельно обычно такой монтаж не выполняют, поэтому рекомендуется привлечь для этого специальную службу. Выбрать компетентных специалистов можно по отзывам и следующим рекомендациям:
Монтаж счетчика отопления на радиатор
- наличие лицензии у исполнительного органа;
- квалифицированные работники, проходящие ежегодное обучение;
- гарантия на выполнение работ, устанавливая подобные счётчики;
- сопровождающиеся обслуживание;
- предоставление льгот отдельным лицам (если имеются);
- оплата услуги в рассрочку (не кредитование).
Специалисты выполняют несколько процедур пошагово.
- В первую очередь создается проектная документация со схемами и чертежами, в которой указываются все особенности конструкции общественного отопления, проходящего в квартире.
- После созданный документ согласовывается в компании, поставляющей услуги тепловой энергии. Обычно это занимает несколько дней.
- Теперь нужно поставить счётчики и выполнить их поверку. В последствии занимаются ею регулярно, то есть проводят сервисное обслуживание.
- После успешно выполненной поверки счётчики регистрируются и заносятся в государственный реестр.
- Зарегистрированный тепловой счетчик по документации отправляется для наблюдения в надзорный орган. На этом этапе процедуру установки и оформление можно считать оконченной.
Современный счетчик на отопление
Важно!Для того чтобы установить счётчики для контроля тепловой энергии в квартире, потребитель может обратиться в службу Ростеста, организации коммерческого типа с подходящими полномочиями (установка теплосчетчиков) или в сервисный центр по сантехнике.
Как уже уточнялось выше, счётчики для учета тепла подразделяются на тахометрические и ультразвуковые. Также агрегаты могут иметь вихревые и электромагнитные разновидности. Рассмотрим о них поподробнее.
Тахометрические счётчики — это приборы механического типа действия, осуществляющие расчет тепла, поступающей в качестве отопления. Агрегат признан одним из дешевых, однако в условиях, где применяется весьма грубая не профильтрованная вода, лучше присмотреть другой прибор, так как этот быстро выйдет из строя. Известно, что тахометрический счетчик не предназначен для подключения в подобных условиях.
Ультразвуковой счетчик на отопление
Ультразвуковые приборы контроля отлично себя зарекомендовали среди покупателей, имеют различную модификацию, поэтому предоставлен широкий выбор. Устройства признаны рассчитывать исключительно горячую воду, есть возможность их устанавливать, как на прямой стояк, так и на обратный. Показания отображаются на электронном циферблате.
Похожие установки призваны измерять количество поступившей горячей воды и пара. Прибор устанавливается исключительно между двумя патрубками. Следует заметить, что для вихревых агрегатов поверка должна проводиться гораздо чаще. Если традиционный механический прибор поверяется однажды в 4 года, то вихревой — раз в 1,5-2 года.
Предназначены для монтажа на открытых и закрытых системах теплоснабжения. Приспособление считается многофункциональным, так как используется для расчетов объема тепла, показывает температуру и считает расход водоснабжения. Сразу стоит отметить, что покупка, монтаж и дальнейшая эксплуатация оборудования недешево обходится, но достаточно надежно.
http://forumdou.ru/11691/
Теплосчетчики по выгодным ценам — Тепловые счетчики купить в Москве
Квартирный (компактный) теплосчетчик "Пульсар"

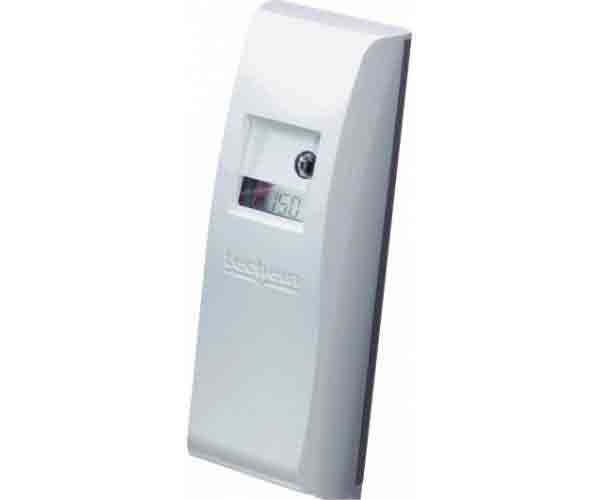

Распределители затрат на отопление FHKV data III (комплекты)
FHKV data III, 110°С радио-выход для алюминиевых и биметаллических секционных радиаторов
На сегодняшний день только двухтемпературные распределители затрат FHKV data III Техем производят расчет потребления тепла практически со всеми типами отопительных приборов.
Они интегрируют по времени количество выделяемого отопительным прибором тела, вычисляя его с помощью двух высокочувствительных датчиков температуры, измеряющих температуру на поверхности отопительного прибора и температуру воздуха в комнате, запоминают ее и передают по радиоканалу каждые 110 секунд на этажные концентраторы. Стартовая температура прибора отопления от 22,5 ºС при температуре воздуха 18,5 ºС и ниже. Программирование каждого распределителя производится с учетом тепловых характеристик и типа прибора отопления. Приборы автономные со сроком службы 10 лет.
2. Монтаж приборов не занимает много времени и не портит дизайн интерьера квартиры;
3. Долгий срок работы (>10 лет) без необходимости технического обслуживания;
4. Межповерочный интервал -10 лет;
5. Система самотестирования исключает ошибки в регистрации показаний и несанкционированное вмешательство;
6. Дистанционное считывание показаний по радиоканалу не требует присутствия жильцов и не доставляет им неудобств;
7. Маломощные радиопередатчики не оказывают воздействия на бытовые радиоприборы и абсолютно безвредны;
8. Определение манипуляций и запоминание даты;
9. Цифры на дисплее показывают в том числе количество тепла в кВт*ч, выделенное нагревательным прибором на конкретный день, нарастающим итогом. Суммы месячных показаний распределителей могут быть пересчитаны в Гкал 1 Гкал = 1163 кВт*ч и должны быть отражены в едином платежном документе, вместе с показаниями общедомового счетчика тепла и долей тепла от общедомового потребления на отопление общих мест здания и потери в стояках, приходящейся на данную квартиру.
PolluCom EX — теплосчетчик для монтажа в подающий трубопровод.
Модификации E/S и EX/S (”split”) оснащены съемным тепловычислителем и монтажным комплектом для установки на стену.
Тепловычислитель с подключенными термодатчиками сопротивления Pt500 имеет возможность вращения на 270° для облегчения снятия показаний.
Широкий измерительный диапазон 1:100.
Потребленная тепловая энергии, объем теплоносителя, значения температуры, время простоя (количество часов эксплуатации с ошибкой вычисления тепловой энергии) и другие данные выводятся на LCD дисплей тепловычислителя. В памяти сохраняются измеренные месячные величины потребления тепловой энергии за последние 16 месяцев. Самотестирование тепловычислителя один раз в сутки.
Питание — автономное, литиевая батарея, срок службы 6 лет.
Оптический IrDA интерфейс для быстрой передачи всех накопленных данных в компьютер.
Компактный счетчик тепловой энергии предназначен для коммерческого учета потребленной тепловой энергии в закрытых системах отопления с максимальной температурой 100 °С и давлением до 1,6 МПа на трубопроводы DN 15 и DN 20 мм.
— M-Bus модуль передачи данных (соответствие EN 1434-3, скорость передачи 300 — 2400 бит/с;
- Mini-Bus модуль передачи данных с помощью специального индукционного адаптера (удаление на расстояние до 50 м) или радиопередающего модуля;
- M-Bus (Mini-Bus) модуль с двумя импульсными входами для подключения внешних счетчиков;
- Модуль импульсный выходпередача импульсов, кратных потребленной тепловой энергии;
- Архиватор данных (дата-логгер)модуль предназначен для сохранения в памяти основных значений (тепловая энергия, количество теплоносителя и температура) с заданной периодичностью от 1 до 1440 мин
КОЛЛЕКТИВНЫЕ ПРИБОРОЫ УЧЁТА И РЕГУЛИРОВАНИЯ ПОТРЕБЛЕНИЯ ТЕПЛА (ПРОИЗВОДИТЕЛЬ — «ТЕРМО-К», БЕЛАРУСЬ)
1.Высокая надежность. Величина отказов не превышает 1,5%.
2. Каждые 3 года продукция модернизируется, переводится на более современную элементную базу и проходит Государственные контрольные испытания. На сегодняшний день теплосчетчики выпускаются уже 8-го поколения.
3. Конструктивно теплосчетчик построен несколько отлично от других аналогичных по принципу приборов. Учитывая, что в трубопроводах отопления приходится измерять расход теплоносителя с температурами до 150 градусов С в подвалах зданий с высоким уровнем влажности, на первичном преобразователе расхода (ППР) не предусмотрена электроника. Это решение позволило выполнить ППР с повышенной степенью защиты от влаги и пыли – 1Р65, что значительно повысило надежность прибора и точность измерений.
4. Прибор практически не требует обслуживания.
5. Конкурентная цена.

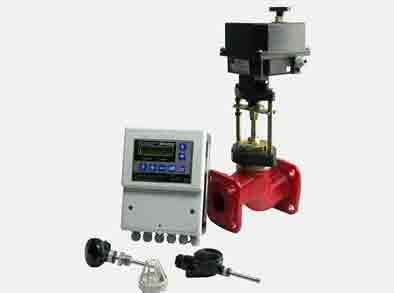

Система регулирования МР-01 ( Цена по запросу )
1. Разрабатывается и выпускается более 15-ти лет.
2. Все элементы системы (за исключением насосов) – электрический привод, регулирующий клапан, управляющий электронный блок разработаны и производятся на собственном производстве.
3. Продукция постоянно совершенствуется по мере пожеланий заказчиков. В настоящее время МР-01 выпускается уже 3-его поколения.
4. В конструкцию заложены не идеальные, а реальные условия эксплуатации отечественных систем теплоснабжения и уровня обслуживания.
5. Конкурентная цена.
Опыт работы показывает, что комплексное применение приборов учета и систем регулирования теплоснабжения позволяет:
-создать комфортные условия проживания населения круглый год;
-исключить осенне-весенние перетопы в помещениях, вызванные необходимостью подогрева воды нужд горячего водоснабжения до температуры 65 градусов С ;
-получить возможность подключения дополнительных потребителей без реконструкции тепловых сетей;
-получить реальную экономию до 20% потребляемой тепловой энергии;
-нивелировать социальное напряжение, вызванное увеличением цен на тарифы за счет снижения затрат на теплопотребление.
Индивидуальные счётчики тепла «Струмень» ТС-07К6, ТС-07К7 ( Цена по запросу )
— Прямо показывающий прибор учёта обеспечивает удобство и наглядность считывания показаний;
— ультразвуковая технология позволяет избежать механического износа, обеспечивает точность и стабильность измерений вне зависимости от качества теплоносителя на протяжении всего срока службы прибора;
— при монтаже не требуются прямые участки и установка фильтра, который создаёт дополнительное гидравлическое сопротивление в системе отопления;
— малые потери давления;
— широкий диапазон измерений;
— питание – литиевая батарея ( срок службы 12 лет);
— прямые участки не требуются;
— ведение архива событий;
— цифровой интерфейс с возможностью дистанционной передачи данных в системе АСКУЭ.

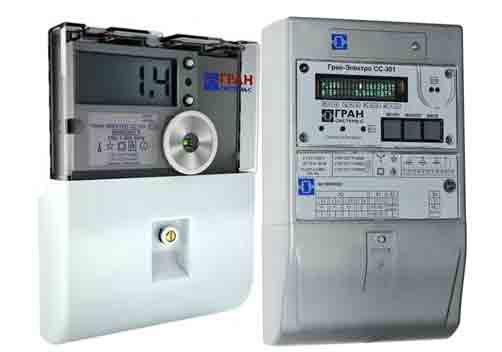

— многотарифный учёт электроэнергии;
— тарификация по временным интервалам или по превышению лимитов энергии;
— возможность адресации к счётчику по его заводскому номеру при работе в АСКУЭ;
— встроенный модуль управления нагрузкой;
— цифровой интерфейс в зависимости от модификации (M-Bus, RS-485, радио-модем, импульсный выход) с возможностью дистанционной передачи данных в системе АСКУЭ;
— межповерочный интервал РФ – 16 лет.
— простота и удобство эксплуатации;
— современный и эргономичный дизайн;

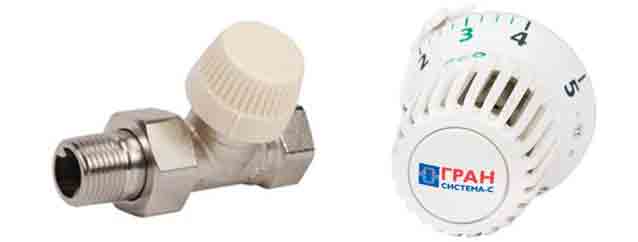

— поддержание в каждом помещении индивидуальной комфортной температуры;
— экономия тепла и денежных средств за счёт снижения температуры воздуха в ночное время и периоды отсутствия людей в помещении.
Внедрение и эксплуатация систем АСКУЭ обеспечивает:
— значительную экономию затрат в сфере ЖКХ на обслуживание приборов учёта,
— снижение эксплуатационных расходов,
— повышение точности и своевременности снятия показаний, что, в свою очередь, приводит к снижению срока окупаемости затрат на установку приборов учёта энергоресурсов.
СУДЕБНАЯ ПРАКТИКА. Петербургские суды обязывают управляющие компании устанавливать у граждан теплосчетчики и распределители затрат на отопление, производить перерасчеты и выплачивать моральный ущерб и судебные издержки.
Время работы интернет-магазина: пн.-пт. с 10:00-18:00
Обращаем ваше внимание на то, что информация представленная на сайте носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Цены указаны для ознакомления.
http://xn—-8sbsnkbhebctyeu.xn--p1ai/teplo/moskva/
