Расходомер газа

Измерения расхода газа, пара и жидкостей на больших трубопроводах с диаметрами от 200 до 2000 мм обеспечивает значительную экономию на стоимости оборудования и монтажа без ухудшения технических показателей.

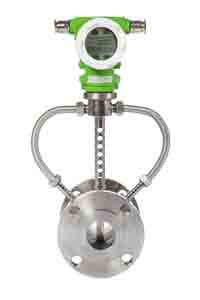

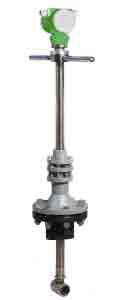

ЭМИС-ВИХРЬ 205 Погружной вихревой расходомер

Расходомер ЭМИС-ВИХРЬ 205 – это погружной расходомер, основанный на вихревом принципе действия. Использование погружного расходомера ЭМИС-ВИХРЬ 205 для измерения расхода газа, пара и жидкостей на больших трубопроводах с диаметрами от 200 до 2000 мм обеспечивает значительную экономию на стоимости оборудования и монтажа без ухудшения технических показателей.

Высокая точность измерений, интеллектуальная микропроцессорная обработка сигнала, отсутствие движущихся частей и износоустойчивая конструкция позволяют с помощью погружного расходомера ЭМИС-ВИХРЬ 205 эффективно решать следующие задачи:

-измерение расхода жидкостей;

-измерение расхода природного и технических газов;

-измерение расхода насыщенного и перегретого пара.

Конструкция сенсора основана на технологии изолированного сенсора, применяемой в интеллектуальных вихревых расходомерах ЭМИС-ВИХРЬ 200.

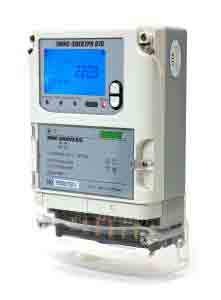

ЭМИС-ЭЛЕКТРА Автоматизированная система коммерческого учёта электроэнергии

Новый этап развития автоматических систем учета электроэнергии на основе интеллектуальных электросчетчиков.

ЭМИС-ЭЛЕКТРА Автоматизированная система коммерческого учёта электроэнергии

ЭМИС-ЭЛЕКТРА Автоматизированная система коммерческого учёта электроэнергии

АСКУЭ «ЭМИС-ЭЛЕКТРА» – это готовое решение, включающее в себя электросчётчики, оборудование для сбора и передачи информации, программное обеспечение.

АСКУЭ «ЭМИС-ЭЛЕКТРА» служит для автоматизированного сбора информации с электросчетчиков потребителей, анализа полученной информации и передачи информации в биллинговые системы.

Область применения системы

Система ориентирована на работу в электрораспределительной сети 0.4 кВ и используется для учета и управления потреблением электроэнергии на таких объектах как:

— Объекты общественного назначения;

— Производственные и промышленные предприятиях.

ЭМИС-ВИХРЬ 200 ППД Вихревой расходомер высокого давления

Устанавливается в узлах водораспределительного блока и используется для измерения объема воды, закачиваемой в нагнетательные скважины для поддержания пластового давления.

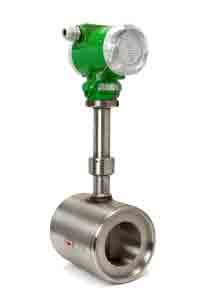

ЭМИС-ВИХРЬ 200 Интеллектуальный вихревой расходомер

ЭМИС-ВИХРЬ 200 ППД Вихревой расходомер высокого давления

Расходомеры ППД применяются для учета закачиваемой в нефтяную скважину воды в процессе нефтедобычи для поддержания пластового давления. От существующих аналогов ЭМИС ВИХРЬ 200 ППД отличает повышенная надежность при работе на высоких давлениях и в загрязненных средах. Данная модификация вихревого расходомера специально разработана для измерения среды в условиях высокого давления и наличия механических включений.

Надежность работы прибора обеспечивается специальной конструкцией сенсора.

С помощью данного расходомера измеряют:

Используя ротаметр ЭМИС-МЕТА 215 можно измерять расход даже непрозрачных и агрессивных жидкостей.

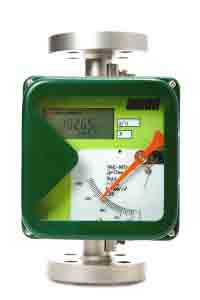

ЭМИС-МЕТА 215 Металлический ротаметр

Ротаметры ЭМИС-МЕТА 215 – это металлические ротаметры, обеспечивающие точность измерения расхода до 1,5%. Измерительная полость и компоненты прибора изготовлены из нержавеющей стали, что обеспечивает возможность измерения расхода различных газов, жидкостей и пара.

Используя ротаметр ЭМИС-МЕТА 215 можно измерять расход даже непрозрачных и агрессивных жидкостей. Специальное антикоррозионное исполнение, отличающееся дополнительным фторопластовым покрытием поплавка и измерительной полости позволяет существенно расширить область применений ротаметров.

Ротаметры серии ЭМИС-МЕТА 215 измеряют расход с достаточно высокой точностью, удобны в установке и могут преобразовывать значение расхода в стандартный аналоговый сигнал 4-20 мА или в цифровой сигнал HART. Безопасность процесса может контролироваться с помощью сигнализации при выходе за допустимые настраиваемые значения верхнего и нижнего предела.

Разработан специально для измерения объема и объемного расхода жидкостей в трубопроводах высокого давления.Принцип действия основан на вращении измерительного механизма под действием измеряемой среды.

ЭМИС-ПЛАСТ 220 Электронный расходомер жидкостей

Предназначен для измерения объемного расхода электропроводных жидкостей, в том числе агрессивных сред, двухфазных или загрязненных сред.

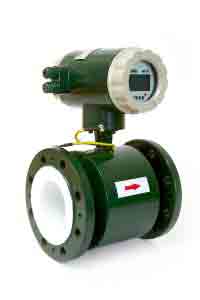

ЭМИС-МАГ 270 Электромагнитный расходомер

Электромагнитные расходомеры ЭМИС-МАГ 270 предназначены для измерений объемного расхода электропроводных жидкостей со скоростью от 0.1 м/с до 10 м/с, в том числе агрессивных сред, двухфазных или загрязненных сред

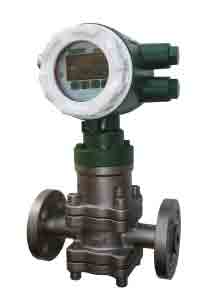

Разработан для измерения расхода нефтепродуктов, битума, нефти, мазута и других жидкостей, для которых необходима высокая точность измерений.

ЭМИС-ДИО 230 Роторный счетчик жидкостей

Широко применяются для измерения расхода воды, сжатого воздуха и других жидкостей и газов в системах водоочистки и водоподготовки, в химической, нефтяной, пищевой, целлюлозно-бумажной промышленности.

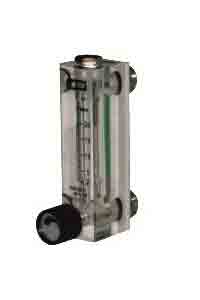

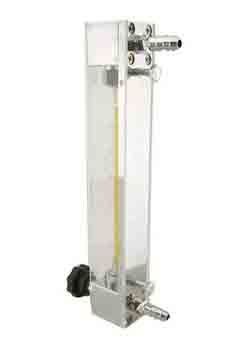

ЭМИС-МЕТА 210 Р Пластиковый ротаметр

Ротаметры ЭМИС-МЕТА 210 и 210-Р предназначены для измерения расхода чистых неагрессивных жидкостей и газов в широком диапазоне расходов.

Принцип действия приборов основан на перемещении поплавка по измерительной конусообразной проточной части прибора; положение поплавка-индикатора соответствует определенному значению расхода.

За счет простоты конструкции, отсутствию необходимости питания и прямому считыванию показаний расхода ротаметры ЭМИС-МЕТА широко применяются для измерения расхода воды, сжатого воздуха и других жидкостей и газов в системах водоочистки и водоподготовки, в химической, нефтяной, пищевой, целлюлозно-бумажной промышленности, а также в медицине и при проведении исследовательских работ.

Ротаметры ЭМИС-МЕТА 210-Р снабжены встроенным регулятором, с помощью которого производится установка требуемого значения расхода.

Предназначены для измерения прямого массового и объемного расхода, плотности, массы и объема высоковязких жидкостей, жидкостей с твердыми и газовыми включениями.

ЭМИС-МЕТА 210 Р Пластиковый ротаметр

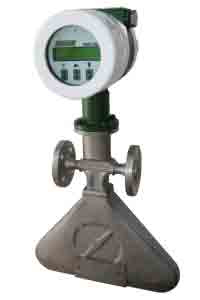

Кориолисовые расходомеры ЭМИС-МАСС 260 – это передовые массовые расходомеры, отличающиеся максимально высокой точностью измерения расхода и плотности. Массовые расходомеры ЭМИС-МАСС 260 предназначены для измерения прямого массового и объемного расхода, плотности, массы и объема высоковязких жидкостей, жидкостей с твердыми и газовыми включениями.

Массовые счетчики ЭМИС-МАСС 260 используются в различных отраслях промышленности и обеспечивают все преимущества кориолисового принципа измерения.

Массовые кориолисовые расходомеры ЭМИС-МАСС 260 применяются для решения следующих задач:

-отпуск продукции и дозирование;

-высокоточный контроль параметров процесса; ЭМИС-МАСС 260 с различными диаметрами

-учет при перекачке / сливе / наливе различных сред;

-измерения концентрации и плотности.

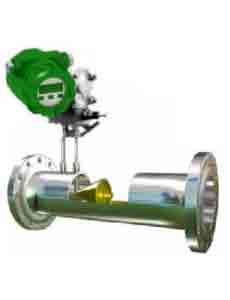

ЭМИС-ВЕНТУРИ 240 Расходомер переменного перепада давления

Предназначен для технологического учета насыщенного и перегретого пара, сжатого воздуха, водорода, коксового газа и других технических газов.

ЭМИС-ВЕНТУРИ 240 Расходомер переменного перепада давления

ЭМИС-ВЕНТУРИ 240 Расходомер переменного перепада давления

ЭМИС-ВЕНТУРИ является расходомером, работающим по методу переменного перепада давления. Предназначен для технологического учета насыщенного и перегретого пара, сжатого воздуха, водорода, коксового газа и других технических газов. А также для измерения объемного расхода воды, водных растворов, и других жидкостей, в том числе загрязненных жидкостей. Применяются в промышленности и коммунальном хозяйстве.

Расходомер состоит из двух основных узлов:

Первичный преобразователь стандартного исполнения конструктивно представляет собой прецизионную трубу с конусным телом обтекания внутри. Центральное расположение конуса в трубопроводе оптимизирует скорость потока, обеспечивая высокую точность измерения расхода. Тогда как после обычной диафрагменной пластины, возникающие длинные завихрения потока, создают сигнал большой амплитуды и высокой частоты, оказывая возмущающее влияние на значения дифференциального давления. Благодаря оптимизации потока «ЭМИС-ВЕНТУРИ 240» предъявляет низкие требования к прямым участкам трубопровода: 0-3Ду до и 0-1Ду после места установки расходомера.

http://emis-kip-moscow.ru/home

расходомер газа

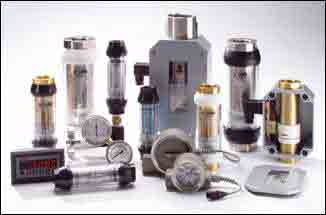

Существует большое количество различных типов расходомеров, описание некоторых из них мы представили ниже. Со многими из указанных производителей мы работаем уже не первый год, а некоторых представляем как в РФ так и в странах СНГ.

измерение расхода жидкостей всех типов

Краски, лаки и PU-компоненты

KEM K?ppers Elektromechanik, Endress+Hauser, Schwing, Heinrichs,, Krohne.

Принцип работы: Движение вещества вызывает вращение зубчатых колес скорость вращения которых пропорционально величине расхода.

Гидралические масла, смазочные вещества, Off-shore (до 690 bar), краски, лаки, PU- и PVC-компоненты, масла, клей, абразивные жидкости.

KEM K?ppers Elektromechanik , Hosco – Honsberg, Badger meter, SIKA.

Движение вещества вызывает вращение лопаток скорость вращения которых пропорционально величине расхода.

Горюче-смазочные материалы, жидкое топливо, мазут, охлаждающие жидкости, вода, фарма-цевтические, химические и криогенные жидкости, жидкие газы .

KEM K?ppers Elektromechanik , Hosco – Honsberg, Meister-Str?mungstechnik, Koch Neuburg, Schmidt Mess- und Regeltechnik, Schwing, Vemmtec, Badger meter, SIKA.

для измерения массового и объемного расходов жидкости, газа и пара.

Основным элементом является расходомерный зонд, на котором возникает перепад давлений, пропорциональный расходу.

Применяется на трубопроводах Ду 20. 6000

это расходомеры объемного расхода, основным рабочим элементом которых, являются овалообразные шестерни. Широко используются для определения расхода жидкостей и сжиженных газов.

Жидкие среды, такие как бензин, жидкое топливо, ГСМ, масла, битумы, сжиженные газы, кислоты, щелочи, растворители, спирты, лаки, краски, жиры.

Движение вещества вызывает вращение лопаток скорость вращения которых пропорционально величине расхода.

Не чувствительны к изменениям давления, температуры и состава газа

Принцип работы: Количество теплоты, уносимое потоком вещества, прямо пропорционально массовому расходу.

Применение: Технический воздух, газ, водород, азот .

KEM K?ppers Elektromechanik , Hosco – Honsberg, Kobold, Schmidt Mess- und Regeltechnik, H?ntzsch, E-t-a, Schwing .

тело, размещенное в трубе, при движении среды вызывает появление завихрений. По изменению завихрений вычисляется сила потока.

Технический воздух, пары, насыщенный пар и газы, вода .

Endress+Hauser, KEM K?ppers Elektromechanik , ABB, Hosco – Honsberg, H?ntzsch, Schwing, Krohne.

Для высокоточного измерения расхода высоковискозных (так же подогреваемых) жидкостей. Особенно широко применяются в лакокрасочных, дозировочных, нефтеперераба-тывающих и клей-подающих установках.

Масла, полимеры, полиуретаны, уплотняющие вещества, PVC, клеющие и горюче-смазочные вещества, силикон, мазут .

KEM K?ppers Elektromechanik , Kral, Hosco – Honsberg..

В датчике имеются два резистора один из резисторов измеряет температуру рабочей среды, другой подогревается выше температуры среды. Потоком уносится тепло пропорционально своей скорости. На выходной поступает сигнал о изменении сопротивления резистора.

Технический воздух, О2, N2, CO2, и др. газы .

Вода и др. жидкости.

Hosco – Honsberg, Kobold,

Поток жидкости сдвигает диафрагму, открывая большее пространство до достижения состояния равновесия, при помощи магнитного указателя считывается расход. Возможно применение с загрязненными жидкостями

Жидкости и газы

AW-Lake, Kirchner und Tochter, Hosco – Honsberg, Schmidt Mess- und Regeltechnik, Schwing, Vemmtec, Badger

обычно имеют форму вертикальной конической трубы, с перемещающемся вверх и вниз поплавком. Вещество двигаясь вверх по трубе вынуждет поплавок подниматься на определенную высоту и образовывать кольцевой зазор между поплавком и стенками трубы так, до уравновешивания сил действующих на поплавок. Достигнутое поплавком положение соответствует определенной величине расхода.

Жидкости и газы

Kirchner und Tochter, Hosco – Honsberg, Kobold, Meister-Str?mungstechnik, Schmidt Mess- und Regeltechnik, Heinrichs, Krohne

проводящая жидкость движется перпендикулярно в магнитном поле индуцируя тем самым напряжение, пропорциональное скорости потока

Hosco – Honsberg, Meister-Str?mungstechnik, Schmidt Mess- und Regeltechnik, Endress+Hauser, Schwing, Badger meter, Heinrichs, Aqua Metro, Krohne

• Диапазон измерений: 0. 170 л/мин
• 2 точки срабатывания и аналоговый выход
• 7-значный LED-дисплей
• микропроцессорный блок управления с контролем ошибок
• все параметры програмируемы посредством клавиатуры
• блокировка клавиатуры
• устойчив к вибрациям и ударам
• стабильный корпус
• длительный срок эксплуатации

Автомобилестроение, нефтепереработка, системы охлаждения

Среда: Вода и вещества по своим физическим свойствам подобные воде

Максимально давление: 25 бар

Для быстрого беспроводного соединения сенсора с блоком электроники или передачи сигнала от прибора на центральный компьютер или блок управления.

• Радиус действия- около 1 км
• Передаваемый сигнал: импулс, 4-20mA, 0-10V
• Виды подключаемых сенсоров: расход, давление, температура, уровень.
• Кличество сенсоров обслуживаемых 1 ПК: до 500 шт
• Программное обеспечение для WINDOWS

Многофункциональные системы обработки сигналов от сенсоров и датчиков

Многофункциональные системы MS применяются для обработки, сохранения и отображения результатов измерения. Некоторые модели имеют сенсорный экран для визуального отображения измерений в виде таблиц и графиков. Все системы позволяют подключиться к персональному компьютору и осуществить обработку результатов при помощи специального программного обеспечения. Данные системы могут применяться сенсорами и датчиками любых производителей.

• одновременное подключение до 14 сенсоров
• аналоговые, частотные и цифровые входы
• USB-порт
• програмное обеспечение
• блок памяти до 2 GB
• функция суммирования, разности и составление собственной формулы расчета
• вывод результатов на печать

Из нашей программы:

Все наши датчики и расходомеры могут быть укомплектованы системой радиопередачи сигнала

http://www.tecnosnab.com/potok.htm

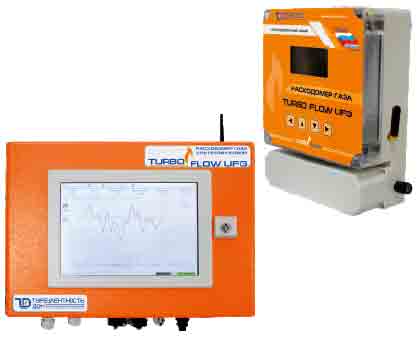

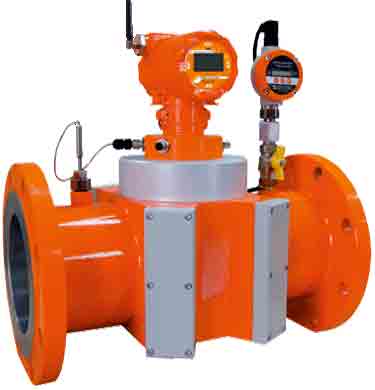

Расходомеры-счетчики газа ультразвуковые электронные Turbo Flow UFG-F

Расходомер-счетчик газа ультразвуковой электронный Turbo Flow UFG-F предназначен для высокоточных измерений в сфере коммерческого учета природного газа.

Принцип работы ультразвукового электронного расходомера-счетчика газа основан на том, что преобразователи посылают и принимают импульсы, проходящие через среду. Ультразвуковой расходомер-счетчик газа измеряет разность времени прохождения сигналов по потоку и против него, используя различные способы цифровой обработки сигналов, определяет скорость и объемный расход.

Ультразвуковые расходомеры газа предназначены для высокоточного измерения (до 0,3%):

• Объемного расхода газа;
• Массового расхода газа

в рабочих и стандартных условиях на трубопроводах Ду 50. 500мм.

Электронный вычислительный блок расходомера производит:

• Измерение параметров потока газа: температуры, давления.
• Вычисления накопленного объема газа.
• Архивирование измеренных параметров.
• Опционально: передача данных по каналам сотовой связи.

Расходомеры газа Turbo Flow UFG применяются для систем коммерческого и технологического учета природного, нефтяного и других видов газа на промышленных объектах различных отраслей.

• Высокая точность измерений: 0,3. 1%;
• Широкий диапазон измерения 1:200;
• Отсутствие потерь давления;
• Нечувствителен к вибрациям и акустическим шумам;
• Интеллектуальная система самодиагностики;
• Надежность ввиду отсутствия подвижных частей.

Наши инженеры совместно с научными сотрудниками Южного Федерального университета провели ряд исследований в области ультразвуковой расходометрии.

Результатом двухлетней работы стал уникальный измерительный комплекс на базе специальных пьезоэлектрических преобразователей, не чувствительных к загрязняющим отложениям толщиной до 1мм.

Это позволяет с успехом применять наши расходомеры для учета так называемого «грязного газа».

По диапазону температуры окружающей и измеряемой среды:

• исполнение М – от минус 30 до плюс 70;
• исполнение Х – от минус 50 до плюс 70.

По составу и выполняемым функциям:

• Исполнение С0 – в состав входит преобразователь расхода ультразвуковой, электронный блок;
• Исполнение С1Т — преобразователь расхода ультразвуковой, электронный блок, преобразователь тем пературы, вычислитель расхода встроенный в электронный блок;

• Исполнение С1ТР — в состав входит преобразователь расхода ультразвуковой, электронный блок, пре образователь температуры, вычислитель расхода встроенный в электронный блок, преобразователь давления;

• Исполнение С2ТР — в состав входит преобразователь расхода ультразвуковой, электронный блок, пре образователь температуры, вычислитель расхода вынесен в расходомерный шкаф, преобразователь давления;

• Исполнение С3ТР — преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель «Расход-1».

• Исполнение С4 — в состав входит преобразователь расхода ультразвуковой, электронный блок, преоб разователь температуры, преобразователь давления, корректор объема газа «Суперфлоу 23».

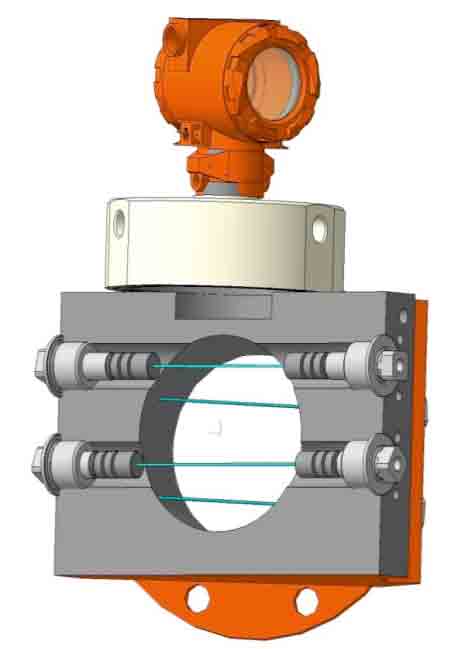

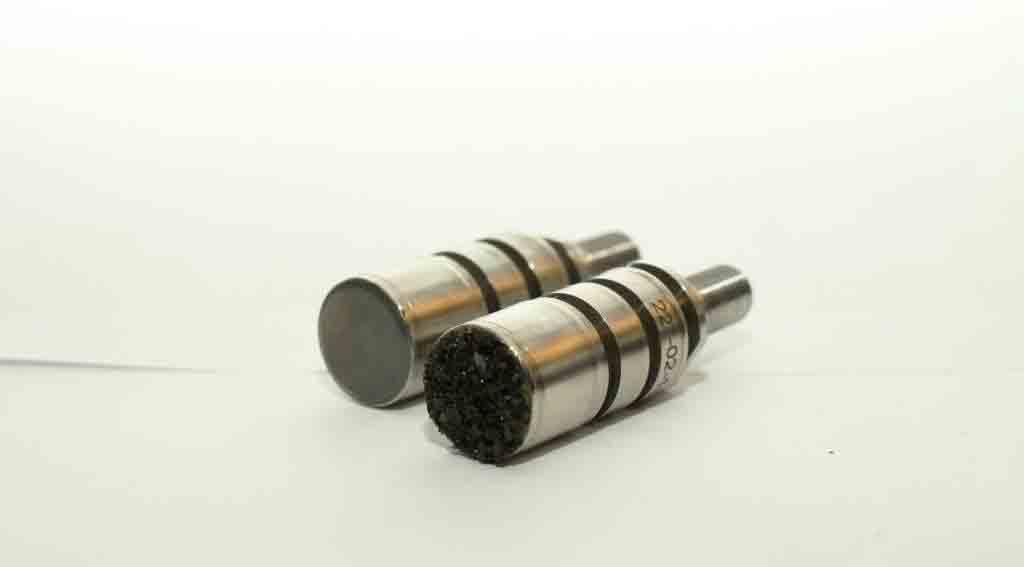

DR –специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение;

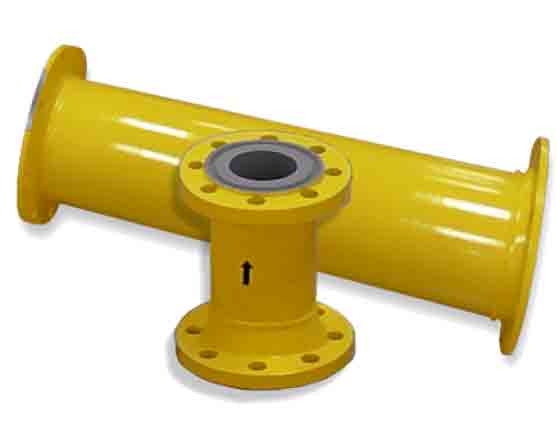

V – участок измерительного трубопровода с врезными пъезоакустическими преобразователями;

VR – участок измерительного трубопровода с врезными пъезоакустическими преобразователями, реверсивное исполнение.

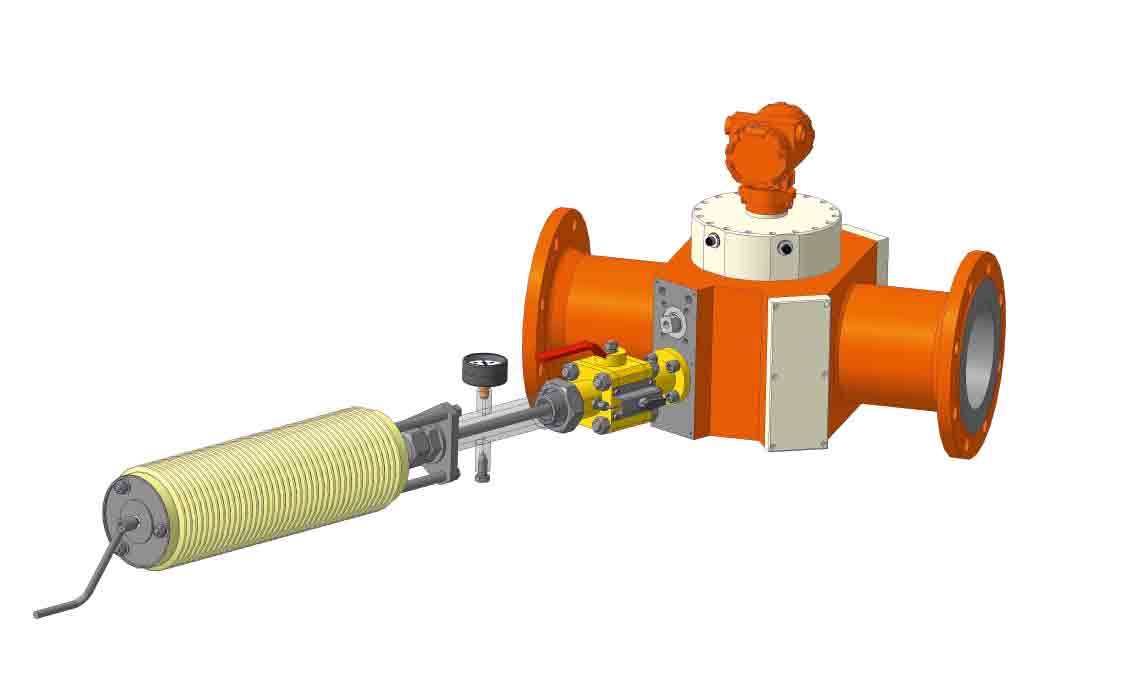

Специальное съемное приспособление позволяет проводить быструю «горячую» замену ультразвуковых датчиков на месте эксплуатации без сброса давления на магистрали и без демонтажа прибора.

П Пределы допускаемой относительной

погрешности при измерении объемного

расхода и объема газа при рабочих

условиях, для комбинации пар приемо-

передатчиков в диапазоне расходов

— при 1 паре приемопередатчиков, %

— при 2 парах приемопередатчиков, %

— при 4, 6, 8 парах приемопередатчиков, %

— при 4,6,8 парах приемопередатчиков

(по специальному заказу*), %

Пределы допускаемой относительной

погрешности при измерении объемного

расхода и объема газа при рабочих

условиях, для комбинации пар приемо-

передатчиков в диапазоне расходов

— при 1 паре приемопередатчиков, %

— при 2 парах приемопередатчиков, %

— при 4, 6, 8 парах приемопередатчиков, %

— при 4,6,8 парах приемопередатчиков

(по специальному заказу*), %

Скорость потока газа в обоих

направлениях, м/с, не более

Диапазон избыточного давления газа,

Диапазоны расходов в рабочих условиях и количество пар приемопередатчиков для расходомера Turbo Flow UFG-F в корпусах типа V и D, в скобках приведены значения для корпусов типа C.

D — специальный корпус с установленными пъезоакустическими преобразователями;

DR –специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение;

V – участок измерительного трубопровода с врезными пъезоакустическими преобразователями;

VR – участок измерительного трубопровода с врезными пъезоакустическими преобразователями, реверсивное исполнение;

С – специальный корпус с установленными пъезоакустическими преобразователями, взамен ротационных счетчиков газа;

СR–специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение, взамен ротационных счетчиков газа.

протокол HART, протокол MODBUS RTU

по интерфейсу RS-232, RS-232 TTL и RS-485

GSM, GPRS, Bluetooth, IrDA (ИК-порт), Zig Bee, M2M 433/868 МГц

от внешнего блока питания от 7 до 30

— температура окружающего воздуха, ºС

для исполнения М

для исполнения Х

— относительная влажность воздуха, %,

— атмосферное давление, кПа

Средняя наработка на отказ, ч, не менее

Поддерживаемые системы телеметрии

Файлы для работы ТПО

Сертификат на взрывозащиту UFG

Свидетельство об утверждении типа

Сертификат соответствия на СДУ

Cертификат признания Turbo Flow UFG Узбекистан

Сертификат признания Turbo Flow UFG Казахстан

Сертификат признания Turbo Flow UFG Кыргызстан

Сертификат признания Turbo Flow UFG Армения

Сертификат признания Turbo Flow UFG Беларусь

Калибровочный сертификат PIGSAR

Калибровочный сертификат PIGSAR

Сертификат соответствия ПО «АРМ «UFG View»

Калибровочный сертификат RMA Mess

Калибровочный сертификат RMA Mess

Сертификат соответствия ПО

Сертификат соответствия ПО

1-й км шоссе Ростов-Новошахтинск строение 6/7, 7/8 Схема проезда

http://www.turbo-don.ru/rasxodomeryi-schetchiki-gaza-ultrazvukovyie-turbo-flow-ufg

Вихревой расходомер ЭМИС-ВИХРЬ 200. Измерение расхода газа, пара, жидкости.

• Описание продукции
• Применение
• Документация и ПО
• Новая цифровая электроника
• Технические характеристики
• Сертификаты
• Преимущества
• Комплектация
• Презентации
• Исполнения

• расход сжатого воздуха и углекислого газа
• расход кислорода, водорода и других газов
• расход нефти с водой и нефтепродуктов невысокой вязкости
• расход технологических жидкостей, в том числе агрессивных и взрывоопасных

Применение прибора обеспечивает повышение стабильности работы и процесса за счет:

• Сохранения точности измерений при изменении параметров процесса;
• Устойчивости сенсора к гидроударам;
• Отсутствия движущихся частей;
• Стабильной работе при высоких температурах;
• Обеспечения низких потерь давления по сравнению с сужающими устройствами;
• Адаптивной настройки обработки сигнала на базе рядов Фурье, что снижает влияние вибрации на точность измерений;
• Контроля достоверности метрологических характеристик.

Высокая точность измерений позволяет использовать вихревой расходомер газа и пара ЭМИС-ВИХРЬ 200 для коммерческого учета в составе теплосчетчиков и счетчиков газа:

• учет насыщенного и перегретого пара
• учет попутного нефтяного газа (ПНГ)
• учет природного газа

Вихревой расходомер по оптимальной цене у производителя

• Расходомеры для нефтедобывающей отрасли
• Погружной вихревой расходомер
• ЭМИС-ПЛАСТ 220 Электронный расходомер
• Массовый кориолисовый расходомер

Вихревые расходомеры ЭМИС-ВИХРЬ 200 используются для измерения расхода газа, пара или жидкости. Максимальная эффективность использования приборов обеспечивается, когда:

• Необходимо измерять расход пара или газа с достаточно высоким содержанием жидкости.
• Газ в трубопроводе содержит твердые механические включения, и установка фильтра не допускается или экономически не выгодна.
• Необходимо обеспечить максимальную надежность и безопасность при измерении расхода сред с высокой температурой и агрессивных сред.
• Параметры расхода, давления, температуры, плотности измеряемой среды могут изменяться в процессе измерения, в том числе и скачкообразно.

• Коммерческий учет пара в котельных или для контроля технологических процессов
• Коммерческий учет природного газа на крупных предприятиях
• Контроль работы компрессора и учет потребления сжатого воздуха
• Измерение расхода промышленных технических газов
• Измерение потребления горелки
• Расход жидкостей для контроля технологических процессов

Руководство по эксплуатации. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 200-ППД, ЭМИС-ВИХРЬ 205

Паспорт. ЭМИС-ВИХРЬ 200

Методика поверки. ЭМИС-ВИХРЬ 200

Инструкция по калибровке приборов. ЭМИС-ВИХРЬ 200

Электрическая схема подключения с вычислителем ТЭКОН 19-05, 19-06. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

Электрическая схема подключения с вычислителем УВП-280. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205

Программное обеспечение "ЭМИС-Интегратор" v.3.1.5 (06.02.17)

Программное обеспечение "ЭМИС-Интегратор" v.3.1.7 (15.09.17)

Инструкция по работе с "ЭМИС-Интегратор"

Преимущества применения цифровой обработки сигнала с использованием спектрального анализа в вихревых расходомерах

С каждым днём условия конкуренции среди производителей контрольно-измерительных приборов и автоматики усложняются и ужесточаются. За последнее время перечень базовых методов измерения не изменялся, и остаётся прежним. Революционный прорыв произвели массовые расходомеры, а качество и цена перестали быть конкурентными преимуществами, и перешли в разряд обязательных критериев отбора оборудования.

В настоящее время благодаря высокому уровню развития микропроцессорной техники перспективным направлением в создании приборов измерения расхода веществ видится применение методов цифровой обработки сигнала с использованием спектрального анализа. Цифровые расходомеры обладают рядом явных преимуществ, в сравнении с аналоговыми приборами измерения расхода. Такие продукты российского инжиниринга на отечественном рынке появились в 2020г. Наиболее широкое распространение цифровая электроника получила на базе вихревых расходомеров.

В настоящей статье рассмотрены основополагающие принципы определения расхода современными программно-аппаратными средствами измерения; предложена структура, метод обработки оцифрованного сигнала с первичного датчика на примере вихревого расходомера. Также в статье определены основные преимущества, которые могут быть получены в результате цифровой обработки сигнала, указаны математические алгоритмы, позволяющие существенно улучшить качественные характеристики оборудования.

Цифровая электроника вихревых расходомеров ЭМИС-ВИХРЬ 200

Цифровая электроника вихревых расходомеров «ЭМИС-ВИХРЬ 200» (версии V.8) создана на базе мощного процессора цифровой обработки сигнала «Blackfin» от компании «Analog Devices», обладающего высоким быстродействием. Высокопроизводительный процессор способен обрабатывать сигнал от сенсора расходомера, используя математические методы спектрального анализа в режиме реального времени, что позволяет добиваться превосходных результатов в точности измерений.

В процессоре реализуется процедура автоматического анализа спектра сигнала, предназначенная для непрерывного контроля процесса измерения расхода в режиме реального времени. Коды диагностических сообщений автоматически выводятся на дисплей прибора в случае обнаружения кавитации или хаотического вихреобразования. Контроль процесса измерения обеспечивается также функцией самодиагностики расходомера. Прибор способен по команде оператора или по расписанию выполнять самостоятельное тестирование своих внутренних электронных блоков обработки сигнала. Коды диагностических сообщений автоматически выводятся на дисплей прибора в случае обнаружения нарушений в работе электронной части прибора. Датчики вибрации и температуры установлены на процессорной плате расходомера, что позволяет реализовать возможность удаленной диагностики условий эксплуатации прибора. При этом показания датчика температуры непрерывно архивируются.

Цифровая обработка сигнала в расходомере позволяет выполнять поверку прибора, как на жидкой, так и на газообразной среде.

Применяемая электроника (версии V.8) защищает все метрологические коэффициенты технологией «цифровая пломба». Это означает что прибор, на основе данных о своих метрологических коэффициентах, вычисляет определенное число, называемое «метрологической суммой». Метрологическая сумма уникальна для любого набора значений метрологических коэффициентов и позволяет однозначно судить о несанкционированном вмешательстве в настройки прибора.

Возможности вихревых расходомеров, оснащённых цифровой электроникой, выгодно отличаются от более простых аналогов по ряду эксплуатационных параметров:

• средняя наработка на отказ расходомеров составляет 75 000 часов;
• защита от воздействия окружающей среды по ГОСТ 14254 соответствует IP65;
• взрывозащита вида искробезопасная цепь, а также взрывонепроницаемая оболочка.

Функциональность и практичность цифровой электроники на базе прибора по измерению расхода достигается в результате применения программы-интегратора с удобным графическим интерфейсом на платформе Windows. Благодаря используемой технологии обработки сигнала методом прямого и обратного преобразования Фурье программа-интегратор предоставляет широкие возможности анализа качества процесса измерения: отображение в графическом виде спектра сигнала от сенсора расходомера, позволяющее однозначно судить о метрологической достоверности измерения; графическое представление спектра сигнала позволяет выявлять источники шумов и вибраций, оказывающих негативное воздействие на процесс измерения расхода.

Программа позволяет мгновенно включить и настроить необходимый цифровой фильтр и таким образом получить наилучшее соотношение «сигнал/шум». Цифровая фильтрация, основанная на анализе спектра сигнала, позволяет увеличить стойкость прибора к вибрации, а также расширить диапазон измерения расхода с сохранением метрологических характеристик.

Основной функционал программы-интегратора выглядит следующим образом. Прямые фильтры – для борьбы с нежелательными постоянными воздействиями (вибрацией, различными шумами); в электронике версии V.8 предусмотрено 4 полосовых настраиваемых фильтра и 1 фильтр для отключения наводок из сети (50Гц). На представленном спектре (рисунок 1а), мы видим, что полезный сигнал (на частоте 200 ГЦ) перекрывается помехой (на частоте 50 Гц), и прибор показывает некорректный расход. Природа данной помехи может быть неизвестна либо помеху невозможно устранить физически. Чтобы нивелировать её влияние, необходимо настроить прямой фильтр: примерно от 44 до 65 Гц, помеха должна уменьшиться в 100 раз (рисунок 1б).

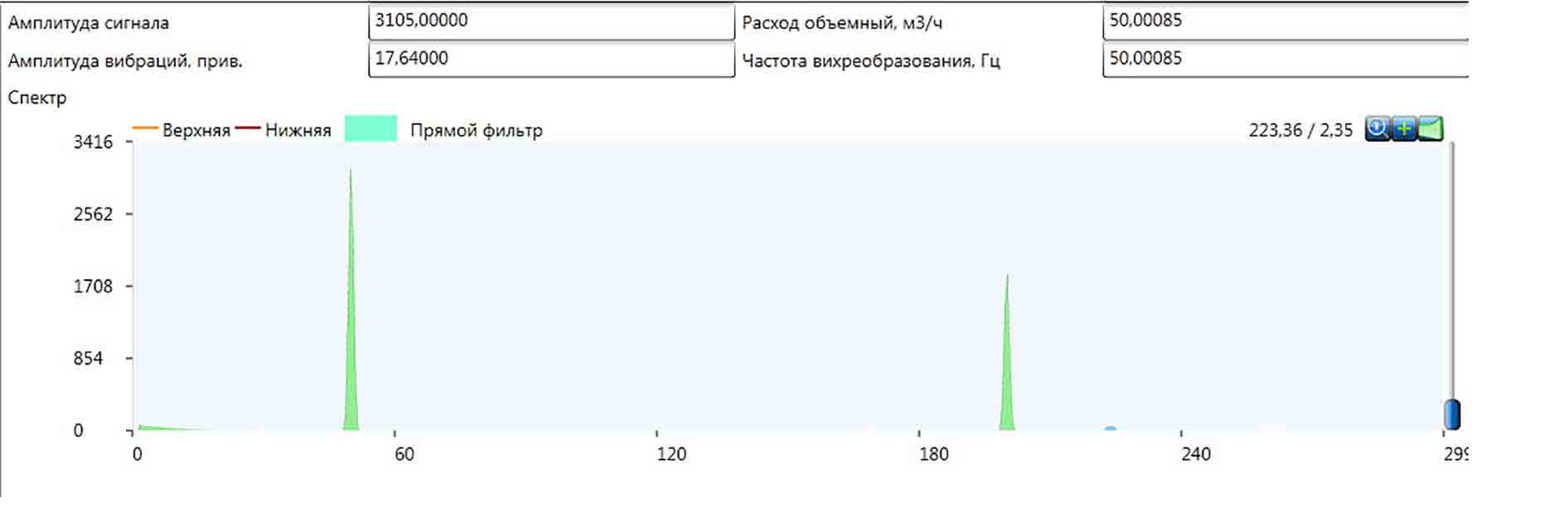

Рисунок 1. Спектральное представление сигнала сенсора.

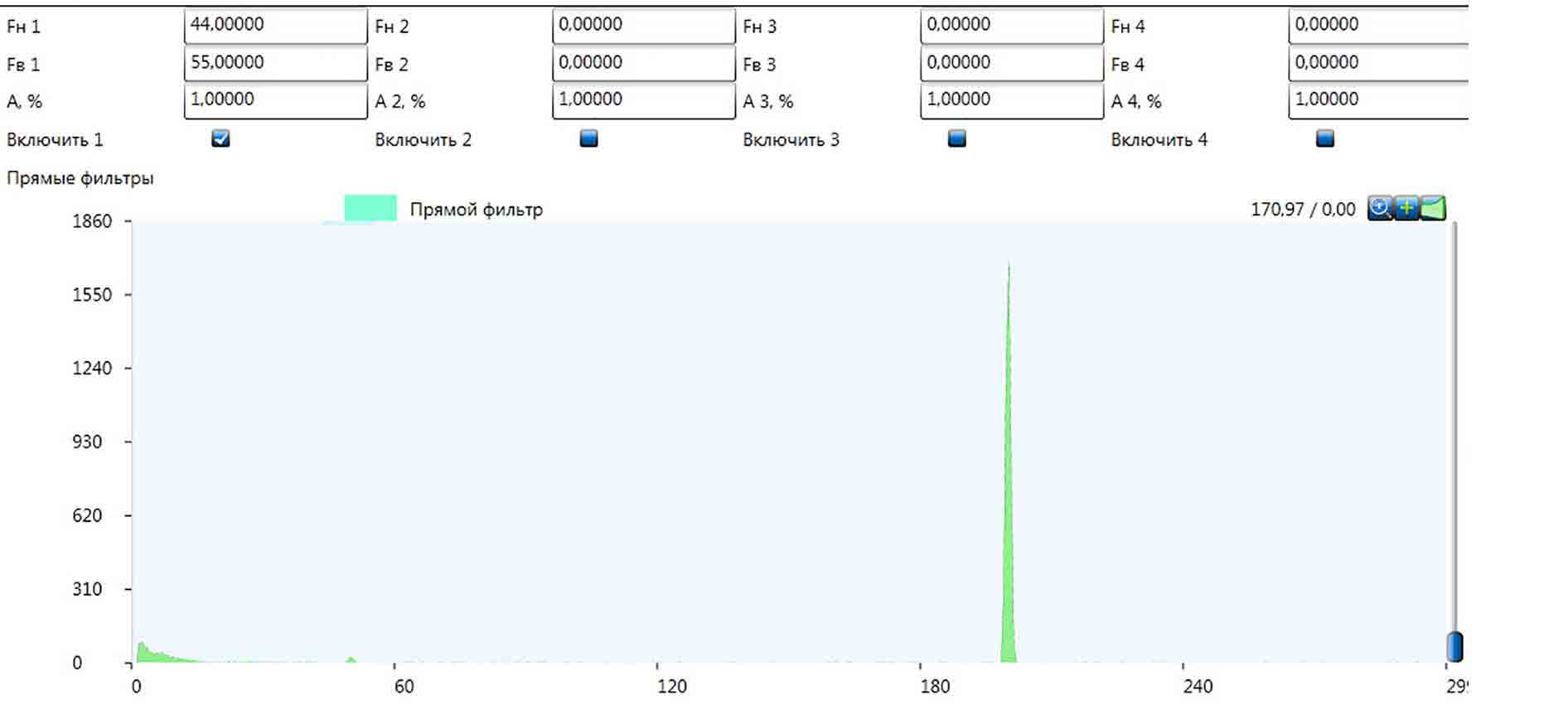

Полосовые фильтры не ограничены по ширине. Возможно их комбинирование. В электронике и программе присутствует медианный фильтр, используемый для устранения нежелательных случайных воздействий (в случае аккустических помех механического происхождения, например, вследствие вибраций). Данный фильтр отвечает за то, чтобы показания прибора не изменялись под влиянием случайной помехи. Неоспоримым достоинством данного вида фильтра является его способность работать в автоматическом режиме.

Использование электроники версии V.8 предоставляет возможность самотестирования, которая отображает состояние прибора. В программе на правой панели отображены индикаторы: зеленый индикатор означает, что данная подсистема работает нормально, красный – подсистема дала сбой. При активизации индикатора курсором «мыши» открывается окно с более подробным описанием и рекомендациями. Таким образом, первичную диагностику работы расходомера можно провести, подключив к расходомеру по RS-485 либо USB обычный компьютер или ноутбук.

Функциональные возможности электроники вихревых расходомеров

Сохранение (загрузка) настроек – с помощью данной функции можно осуществлять резервирование настроек расходомера. Функция дает возможность получать настройки для прибора от компании – производителя и настраивать прибор с учетом конкретных условий среды, без демонтажа расходомера. Функциональные возможности электроники и программы-интегратора позволяют сделать запись спектра и отправить его в сервисный центр производителя посредством обычной электронной почты. Запись (воспроизведение) работы прибора (спектра) – данная функция позволяет записывать работу прибора в файл и воспроизводить записанный ранее файл. Эта функция дает возможность записи работы прибора для отправки в сервисный центр для оценки измерения. По данной записи производителем могут быть даны однозначные оценки правильности настройки прибора, рекомендации. Кроме того, может быть создан файл настроек конкретно для Вашего прибора и рабочей среды. Важно отметить, что все эти действия осуществляются без прерывания процесса измерения, т.е прибор не нужно демонтировать.

Также функция дает возможность диагностировать состояние проточной части расходомера (загрязнение и др.) Для этого необходимо записать эталонный файл (сразу после установки расходомера на трубопровод). Подобная возможность, предоставляемая электроникой и программным обеспечением, предоставляет преимущество сравнивать работу прибора с эталонным файлом и диагностировать состояние проточной части.

В соответствии с предлагаемым подходом вихревой расходомер воспринимает сигналы с сенсора (например, пьезоэлектрического, термоанемометрического, ультразвукового и других) и производит его усиление, фильтрацию и обработку.

Упрощенная структурная схема обработки сигнала представлена на рисунке № 2:

Рисунок 2. Структурная схема обработки сигнала

Традиционно обработка проводится аналоговыми методами с помощью RLC-фильтров и операционных усилителей. Далее сигнал нормируется либо с помощью инструментальных усилителей, либо с помощью компаратора и микроконтроллера.

Наиболее перспективными способами проведения измерений в современной расходометрии являются методы цифровой обработки сигнала. В этом случае для нормирования и последующей обработки первичного физического сигнала, преобразованного к виду электрического используется аналого-цифровой преобразователь. Простейшая реализация данного метода измерения возможна с помощью 1-битного преобразования с применением компаратора. В данном случае микроконтроллер в части обработки сигнала осуществляет лишь подсчет количества импульсов за единицу.

Если сигнал близок синусоиде, что действительно при средних и больших скоростях движения среды, частота переходов сигнала через пороговый уровень соответствует расходу. Однако, если соотношение сигнал-шум понижается, что неизбежно при работе на малых скоростях (расходах) и в условиях повышенной вибрации, то сигнал становится далеким от синусоиды, появляются ложные срабатывания. Сравнение результатов простейшей оцифровки на большом и малых расходах приведены на рисунке 3.

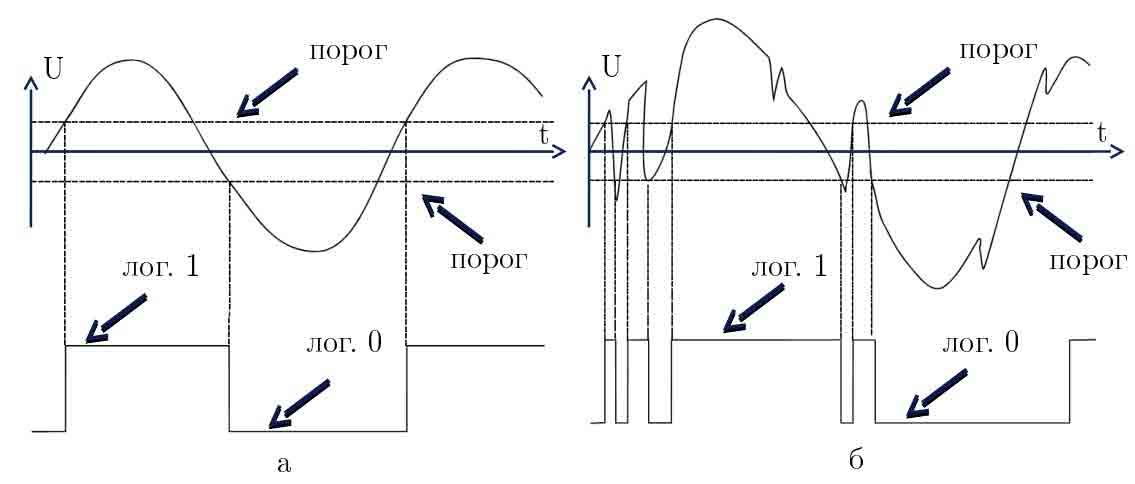

Рисунок 3. Сравнение результатов простейшей оцифровки при различных расходах: (а) – большом, (б) – малом

Применения производительных электронно-вычислительных мощностей позволяет осуществлять сложные математические алгоритмы, что даёт возможность существенно расширить динамический диапазон и улучшить метрологическую составляющую учета. Одним из способов математической обработки сигналов является преобразование Фурье.

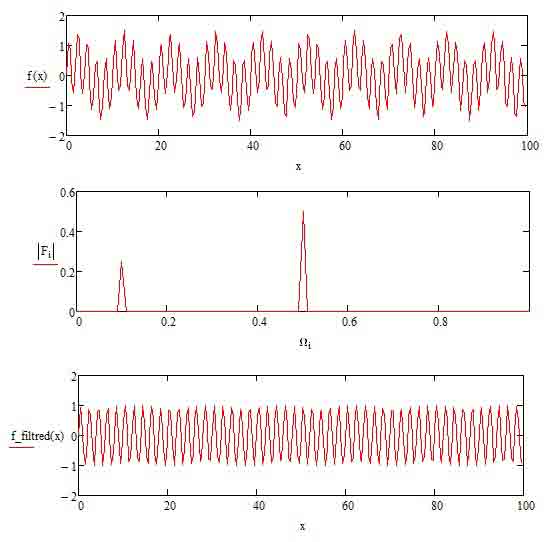

Рисунок 4. Пример цифровой обработки с применением БПФ и ОБПФ.

В простейшем случае входной сигнал с первичного преобразователя (сенсора) во временной области преобразуется в частотную область при помощи быстрого преобразования Фурье (БПФ). Частота составляющей спектра с наибольшей амплитудой считается частотой полезного сигнала.

Более точное и стабильное вычисление частоты вихреобразования может быть достигнуто применением комбинации прямого и обратного преобразования. Для этого выбранная составляющая спектра и ближайший к ней «лепесток» из ненулевых составляющих, полученных посредством прямого преобразования Фурье, преобразуются во временную область посредством обратного преобразования Фурье (ОБПФ). Полученный выходной сигнал имеет вид, приближенный к синусоиде, и может быть обработан посредством подсчета периода времени между переходами сигнала через пороговое значение. Работа метода проиллюстрирована на рисунке 4.

Преимущества расходомеров с цифровой обработкой сигнала

Достоинствами расходомеров с цифровой обработкой сигнала являются:

• Возможность фильтрации от различного рода помех;
• Возможность просмотра спектра, как исходных данных для обработки, а не только результата;
• Возможность диагностики нештатных состояний работы прибора, например кавитации и паразитного вихреобразования;
• Контроль за положением сигнала на шкале частот для определения выхода за метрологический диапазон;
• Подстройка метрологического диапазона под условия процесса (температура, давление, вязкость, плотность).

Дополнительным преимуществом является наличие обратной связи. Она позволяет прибору проводить контроль целостности своих выходных цепей.

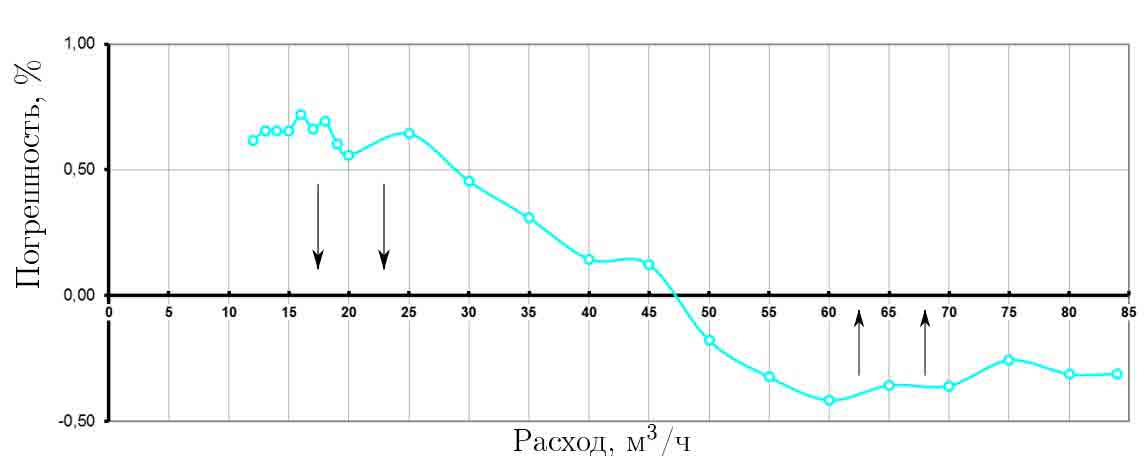

Рисунок 5. Калибровка расходомера с помощью корректировочной таблицы

Цифровая обработка сигнала так же позволяет калибровать прибор, то есть вводить корректировку выходного сигнала в зависимости от его значения до калибровки. Действие такой калибровки условно показано рисунке 5. Полученная «калибровочная таблица» хранится в цифровом виде, и может быть легко восстановлена.

Таким образом, научный и инновационный подход к решению задач измерения одним из наиболее традиционных способов значительно расширяет функциональные возможности вихревого расходомера, создавая новые конкурентные преимущества, без значительного удорожания стоимости прибора.

• жидкость
• газ (в том числе ПНГ, сжатый воздух, кислород)
• насыщенный и перегретый пар

до ±0,5% при измерении расхода жидкостей

до ±1% при измерении расхода газа и пара

• фланцевое
• фланцевое со встроенными переходами
• сэндвич

• аналоговый токовый 4-20 мА + HART (опция)
• импульсный
• дискретный — режимы «реле расхода» и «дозатор»
• частотный до 1000 Гц
• цифровой Modbus RTU с интерфейсом RS-485 и USB

• 1ExibIIB(T1-T6)Х**
• 1ExibIIC(T1-T6)Х**
• 1ExiaIIB(T1-T6)Х**
• 1ExiaIIC(T1-T6)Х**
• 1ExdIIC(T1-T6)X
• PB ExdI X
• PB ExdibI X**
• PO ExiaI**

-40°С. +460°С — стандартное исполнение

-60°С. +460°С — спец. исполнение

кроме специального исполнения электронного преобразователя

-40°С. +70°С — стандартное исполнение

-50°С. +70°С — исполнение с термочехлом

-60°С. +70°С — спец. исполнение

Свидетельство СИ. ЭМИС-ВИХРЬ 200, ЭМИС-ВИХРЬ 205, ЭМИС-ВИХРЬ ППД

Сертификат соответствия таможенного союза. ЭМИС-ВИХРЬ 200

Разрешение на применение в пищевой промышленности. ЭМИС-ВИХРЬ 200

Заключение о возможности использования вихревых расходомеров для измерения объемного расхода газообразного кислорода. ЭМИС-ВИХРЬ 200

Разрешение Госпромнадзора Республики Беларусь

Разрешение на применение МЧС. Казахстан

Сертификат соответствия уровня полноты безопасности SIL2

Декларация о соответствии "Электромагнитная совместимость технических средств"

Сертификат соответствия сейсмостойкости

Сертификат соответствия таможенного союза "О безопасности оборудования, работающего под избыточным давлением"

Декларация о соответствии "О безопасности оборудования, работающего под избыточным давлением"

Преимущества использования вихревого расходомера «ЭМИС-ВИХРЬ 200»

• Снижение времени и затрат на проектирование благодаря универсальности вихревого расходомера, широкому динамическому диапазону типоразмерному ряду.
• Использование вихревых расходомеров для измерения расхода газа и пара ЭМИС-ВИХРЬ 200 с коническими переходами исключает установку локальных сужений трубопровода и снижает общую стоимость монтажных работ.
• Отсутствие требований к шероховатости трубопровода, низкие требования к соосности и соблюдению прямых участков обеспечивают существенную экономию при монтаже по сравнению с расходомерами на основе переменного перепада давления.
• Каждый вихревой расходомер ЭМИС-ВИХРЬ проходит первичную проверку на работоспособность и точность измерений и не требует настройки под параметры процесса перед установкой.

• Изменение технологических параметров в широком диапазоне не приводит к остановке процесса или ухудшению точности измерения расхода пара, газа и жидкости.
• Технология уплотнения сенсора обеспечивает максимальную защиту от термо- и гидроударов, повышая надежность измерений.
• Адаптивная настройка обработки сигнала снижает влияние вибрации на точность измерений.

• Высокая стабильность измерения расхода исключает периодическую перекалибровку вихревых расходомеров ЭМИС-ВИХРЬ.
• Отсутствие движущихся частей и полостей для засорения исключают необходимость периодическое обслуживание.
• Стоимость периодической поверки может быть существенно снижена за счет применения имитационной методике.
• Диагностика и замена узлов прибора может производиться без демонтажа датчика.

Комплект монтажных частей ЭМИС-ВИХРЬ 200.КМЧ

ответные фланцы, прокладки, болты, гайки, шайбы для установки

Монтажная технологическая вставка ЭМИС-ВИХРЬ 200.ВТ

для обеспечения удобства и безопасности при монтаже вихревых расходомеров ЭМИС-ВИХРЬ 200

Струевыпрямитель ЭМИС-ВЕКТА 1200

устройства подготовки потока сокращают требования к обеспечению длины прямых участков трубопровода в месте установки ЭМИС-ВИХРЬ 200

для питания вихревого расходомера

для подключения расходомера ЭМИС-ВИХРЬ 200

повышение срока службы прибора и обеспечение качества работы преобразователя путем очистки жидкостей от примесей твердых частиц, пыли, ржавчины

Фильтр-Газоотделитель ЭМИС-ВЕКТА 1212

для удаления паров и газовых включений из жидкостей в целях повышения точности измерений расхода

для подключения вихревого расходомера к компьютеру и другим цифровым устройствам

Вихревые расходомеры ЭМИС-ВИХРЬ 200/205/ППД (2020)

Вихревые расходомеры ЭМИС-ВИХРЬ 200/205/ППД/СКВ (2020)

Новые возможности цифровой электроники. ЭМИС-Интегратор

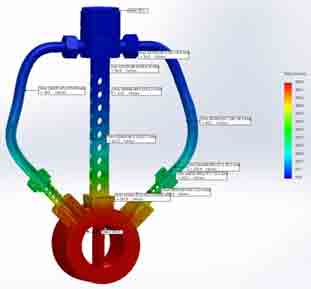

Высокотемпературное исполнение расходомера ЭМИС-ВИХРЬ 200 позволяет измерять среды с температурой до +460°С. Чтобы не допустить перегрева электронного преобразователя, в конструкции прибора имеется перфорированная стойка, предназначенная для понижения температуры. Прибор обладает всеми возможностями вихревого расходомера ЭМИС-ВИХРЬ 200.

• Высокотемпературное исполнение сенсора.
• Перфорированная стойка защищающая корпус электронного блока от влияния высокой температуры среды.
• Два датчика пульсации давления в преобразователях температурного исполнения «460» расположены за телом обтекания, по обе стороны от него, без выступа в проточную часть.

Рудничное исполнение расходомера предназначено для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и горючей пыли. Температура окружающей среды для данного исполнения должна находиться в пределах от 0 до 70°С.

Москва, тупик Магистральный 1-й, д.1

Тел.: +7 (495) 215-52-94

Санкт-Петербург, ул. Сабировская, д.45

Тел.: +7 (812) 425-34-00

Уфа, ул. Революционная, д.221

Тел.: +7 (347) 229-40-47

Тюмень, ул. Осипенко, д.79/1

Тел.: +7 (345) 257-89-92

Пермь, ул. Ленина, д. 66

Тел.: +7 (342) 230-99-69

Сургут, ул. Аэрофлотская, д.5

Тел.: +7 (346) 277-90-21

Казань, ул. Рахимова, д.8

Тел.: +7 (843) 203-95-87

Казахстан, г. Актау, 2ой микрорайон, д.47Б

Тел.: +7 (705) 880-70-90

Самара, ул. Киевская, д.5А

Тел.: +7 (846) 247-89-19

Саратов, ул. Большая садовая, д.239

Тел.: +7 (8452) 45-96-97

Томск, ул. Бакунина, д.26, стр.1

Тел.: +7 (3822) 705-777

Воронеж, ул. Ленинградская, д.68

Тел.: +7 (473) 222-11-20

2020 © Группа компаний «ЭМИС»

Все права защищены

По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам коммерческой службы по телефону +7 (351) 729-99-12. Свяжитесь с менеджером Вашего региона набрав добавочный номер. Если вы затрудняетесь с выбором, дождитесь ответа секретаря.

Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения

По вопросам приобретения контрольно-измерительного оборудования Вы можете обратиться к сотрудникам отдела продаж посредством «Skype». Свяжитесь с нами в режиме онлайн!

Казахстан, Узбекистан, Киргизия, Таджикистан, Туркмения

По вопросам технической поддержки, гарантийному обслуживанию и ремонту оборудования Вы можете обратиться к сотрудникам отдела посредством «Skype». Свяжитесь с нами в режиме онлайн!

По вопросам рекламно-выставочной деятельности, продвижению сайта, рекламы в СМИ Вы можете обратиться в отдел маркетинга посредством «Skype». Свяжитесь с нами в режиме онлайн!

http://emis-kip.ru/ru/prod/vihrevoj_rashodomer/

расходомер газа

Разъемные трансформаторы тока SACI TAP, TAR — быстрый монтаж, литая обмотка, герметичные выводы вторичной обмотки, ударопрочность, класс точности до 0,5, ток вторичной обмотки по выбору 5 А / 1А

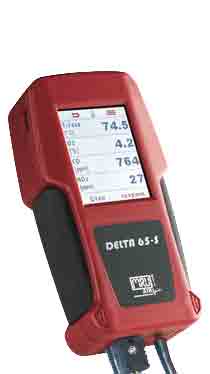

Газоанализатор для настройки горелок Delta 65 S по отличной цене со склада в Москве.

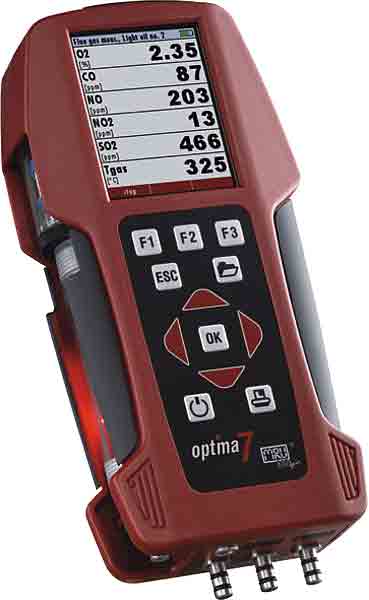

Компактный мультигазовый газоанализатор OPTIMA7 предназначен для точной настройки и контроля регулировки котлов и турбин, а также измерений в экологических целях

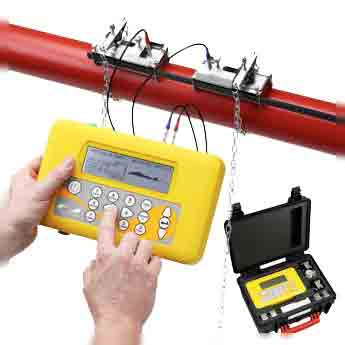

Накладной расходомер Portaflow 330 — новый уровень в измерении и контроле скорости потока жидкостей

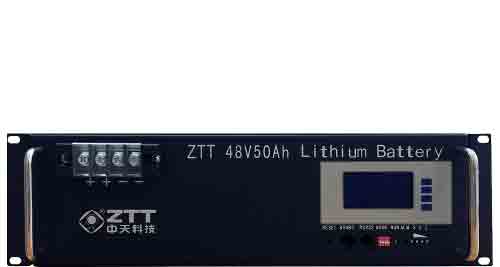

Батарейные модули ZTT48 — передовая электрохимическая LiFePO4 система накопления энергии с надёжной системой управления BMS

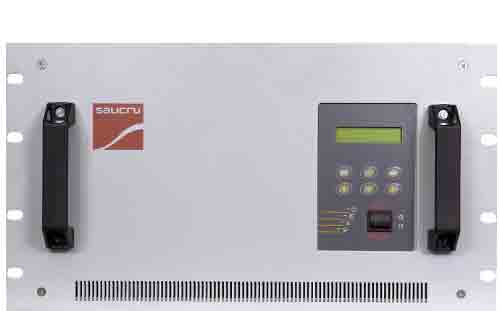

Инверторы серии CS производства SALICRU предназначены для преобразования постоянного тока в переменный ток (DC/AC) с изменением величины напряжения

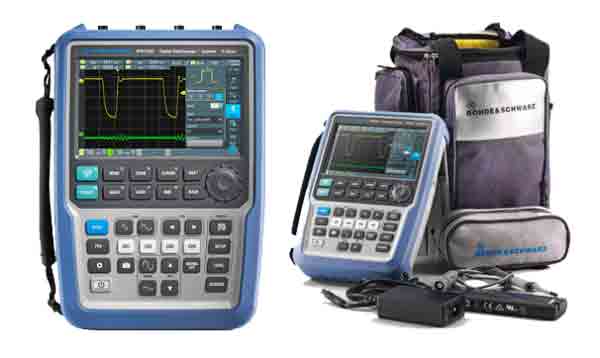

При отладке встраиваемых систем в лаборатории или анализе комплексных проблем в промышленных зонах осциллографы Rohde & Schwarz серии R&S®RTH обеспечивают возможности и гибкость работ

* Изолированный каналы (CAT IV 600 B)

* Объем памяти 500 тыс. отчетов

* Пять приборов в одном

Компания специализируется на оказании широкого спектра услуг как для корпоративных клиентов так и для частных лиц. Профессионализм и ответственность ключевые преимущества нашей компании.

Газоанализатор для настройки горелок DELTA65-S O2, CO (10.000ppm), тяга-давление, диф. давление, Tо газа, тест герметичности, память 1.000 измерений + Micro SD карта (4Гб) с переходником, сетевой адаптер, АКБ, запасной многоразовый фильтр, зонд 250мм. От 735 евро с НДС и поверкой со склада в Москве.

Компания SACI / САСИ основана в 1941 году, специализируется на разработке, производстве и сбыте электроизмерительных и учетных приборов, которые помогают экономить электроэнергию.

Немецкий производитель качественных газоанализаторов для измерений в дымовых газах: от газоанализаторов для наладчиков до стационарных систем мониторинга выбросов в атмосферу.

Батарейные модули ZTT — передовая электрохимическая система накопления энергии с надёжной системой управления.

Инверторы серий SALICRU CS предназначены для преобразования напряжения постоянного тока в переменный (DC/AC)

Компания SINEXCEL предлагает собственные разработки Трёхфазных активные фильтры гармоник (АФГ) , как в модельном и шкафном решении. Трёхфазные активные фильтры гармоник (АФГ) по конструктивному исполнению разделяются на: — модульные (mount); — шкафны (rack)

Менеджеры компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.

ООО «Триумф-Инжиниринг» поставляет электротехническое оборудование различным предприятиям России и Еврозийского экономического союза.

Компания работает с предприятиями из следующих отраслей: космос, авиация, нефте-газ, связь и телекоммуникации, железная дорога, металлургия, добыча полезных ископаемых, химия, пищевая и другими.

http://triumph.engineering/

расходомер газа

— Найду для Вас лучший тендер!

— Найду для Вас лучший тендер!

После того, как подходящий тендер найден (подробнее о поиске тендеров ), участнику необходимо получить качественные консультационные услуги по сопровождению в госзаказе или коммерческих закупках.

Не секрет, что иногда закупочная документация, опубликованная недобросовестными заказчиками, составлена таким образом, чтобы дать преференцию одному из заинтересованных поставщиков. В таком случае участие других поставщиков в конкурентной борьбе за закупку — просто формальность. Время и деньги могут быть безвозвратно потеряны. Кроме того, достаточно часто имеют место быть не нарочные ошибки и неточности в документации. Она может противоречить текущему законодательству или содержать коллизии (противоречия) между отдельными составными документами. В этом случае велика вероятность, что закупку отменят или значительно изменят.

Не расстраивайтесь, подобных тендеров в системе много. Более 40.000 новых тендеров со всех площадок России ежедневно поступают в нашу систему

Для того, чтобы получить бесплатный 4-х дневный доступ к самой полной базе всех закупок и тендеров, пройдите короткую регистрацию по ссылке получить доступ. Регистрация не займет больше минуты. В течении рабочего дня с Вами свяжется менеджер и:

— поможет настроить поиск тендеров под ваши требования

— проконсультирует по любым аспектам программы

— ответит на ваши вопросы

Конечно же, все бесплатно.

Помимо поиска тендеров зачасутю требуется узнать победителя уже прошедших закупок, а так же всю сопутствующую информацию — контакты победителя, цену контратка и т.д. Помимо поиска тендеров зачасутю требуется узнать победителя уже прошедших закупок, а так же всю сопутствующую информацию — контакты победителя, цену контратка, начальную цену торгов и т.д. Данная информация доступа во вкладке «Результаты» в карточке закупки системы поиска тендеров. Вкладка «Результаты» доступна только в тарифе «Экстра». Подробнее о тарифах.

Для тех, кому необходимо регулярно получать рассылку по победителям тендеров ( информация по победителям тендеров может быть полезна финансовым и страховым компаниям, занимающимися предоставлением банковских гарантий и тендерных кредитов), имеется услуга ежедневной email рассылки победителей тендеров и закупок. Рассылка осуществляется ежедневно в утреннее время в виде Excel — таблицы. База рассылки формируется из официальных протоколов, опубликованных на сайте госзакупок за прошедшие до момента рассылки 24 часа.

FindTenders — это информационный ресурс в сети Интернет, предоставляющий возможности поиска интересующих вас тендеров и дальнейшего управления ими в пределах одного сайта.

http://test.findtenders.ru/tendery-moskvy/city/tender-48313200-tender-na-postavku-schetchikov-rashodomerov-gaza-massovyih

LZB-4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры

Tweet Поделиться Google+ Pinterest

Состояние:

Наличие: В наличии

Внимание: ограниченное количество товара в наличии!

Доступно с даты:

LZB-4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры

пожалуйста, сообщите нам о диапазон измерения на доске объявлений. (сообщение случайных) .

Имя вашего друга * :

Адрес электронной почты Вашего друга * :

Купить товар LZB 4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры в категории Измеритель расхода на Home.StoreShopping.co. LZB-4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры

Теги: Дешевые LZB 4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры, высококачественные Измеритель расхода, китайские поставщики Обустройство дома, rotameter flow, rotameter flow meter.

пожалуйста, сообщите нам о диапазон измерения на доске объявлений. (сообщение случайных) газа диапазон измерения: 16-160LPH, 25-250 ЛПХ, 40-400 Л/Ч 1-из уст 2-на базе 3-на зажимной крышкой 4-конические стеклянные трубки 5-perspex shell 6-подшипник плиты 7-Поплавок 8-Следующая уплотнение крышки 9-Следующей Базы 10-в рот 11-игольчатый клапан

Еще нет отзывов.

Твердые 15 дюймов водонепроницаемый доказательство воды Компьютер-ноутбук ноутбука сумки случай посланник сумка мужчины женщины

твердые 15 дюймов водонепроницаемый доказательство воды компьютер-ноутбук ноутбука сумки случай.

Godox X1T-S TTL 2.4 Г Беспроводная Вспышка Триггера Передатчик (МИЛЬ Обуви) для Sony + Godox XTR-16 Wirless Приемник (необязательно)

godox x1t-sgodox беспроводной ttl вспышки триггера x1t-s применяется для s0ny цифровых зеркальных камер.

2020 Strava en radfahren Велосипеды Джерси Januar Sommer Ropa Ciclismo профессиональные езда Одежда XS-4XL Бесплатная доставка

Примечание: дорогие друзья, есть какие-либо проблемы, вы можете свяжитесь с нами, спасибо! мы.

Ochstin мужские часы топ Элитный бренд бизнес Дата кварцевые наручные часы мужской 30 м Водонепроницаемый кожа спортивные часы Relogio

ochstin мужские часы топ элитный бренд бизнес дата кварцевые наручные часы мужской 30 м водонепроницаемый.

Металл Dogbones Wheel Axle Diff Чашки Погружение Вал Upgrade Kit Для Wltoys A959 RC Автомобилей Багги Части A959-07 A949-30 A949-14

Металл dogbones wheel axle diff чашки погружение вал upgrade kit для wltoys a959 rc автомобилей багги части a959-07 a949-30.

Pin-мужчинами USB 3.0 кабель 3 м 5 м крытый стрелять работает зеркальной камеры , чтобы компьютер компьютер для Canon 5DS R 7D2 Nikon D800 D810A D800E D810 D5

особенности1. супер-скорость до 5 гбит 10? быстрее, чем usb версии 2.0 2, совместим с usb 1.0, 1.1.

219 Шт./лот BGA Отопление Трафареты 80*80 мм Для BGA Фишки Паяльная Реболлинга Аксессуары

Добро пожаловать в наш магазин, если вы покупаете больше количества, пожалуйста, свяжитесь с нами.

Свободный Корабль Turbo Картридж CHRA Для Peugeot 307 406 Партнер C5 Xantia DW10TD 2.0L K03 53039880009 53039700009 VVP1 Турбокомпрессор

Описание продукта бесплатная доставка turbo картридж кзпч 100% новый для peugeot 307 406 партнер для.

Kemei электрическая женщина бритвы Эпиляторы стирка Staming Для лица Товары для уборки для удаления волос мертвых массаж кожи аппарат многофункциональный салон

1 inch расходомер Измерения электронный турбо дизель бензин метанол метр стол Жидкой Стали, коррозия может регулировать поток

измерение высокая точность турбинный счетчик, ошибка меньше или равна 1%, регулируемый коэффициент.

LZT-15M 1-11LPM Квадратную Панель регулятор счетчик воды Расходомер ротаметр LZT15M Инструменты Измерения Расхода С регулирующий клапан

Регулирующий клапан диапазон измерения 1-11 л/мин

Смарт-датчика электронный анемометр поток воздуха скорость AR836 +

общие особенности и технические характеристики ar836диапазон.

Вода Ротаметр Расходомер Датчик Индикатор Счетчика Переключатель Жидкости Расходомер LZS-32 DN32 400-4000L/H, 600-6000L/H, 1000-10000L/Ч

вода ротаметр расходомер датчик индикатор счетчика переключатель жидкости расходомер lzs-32.

LZM-15 (2-20м3/ч) тип панели с регулирующий клапан расходомер (расходомер) lzm15 панели/Кислорода расходомеры Инструменты Анализа

С регулировочным клапаном рабочее давление: 1mpa рабочая температура: 0-90 градусов

http://home.storeshopping.co/%D0%98%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D1%8B/38577-Lzb-4-%D1%80%D0%B0%D1%81%D1%85%D0%BE%D0%B4%D0%BE%D0%BC%D0%B5%D1%80-%D0%B3%D0%B0%D0%B7%D0%B0-%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%BE-%D0%BC%D0%B5%D1%82%D1%80-%D1%80%D0%BE%D1%82%D0%B0%D0%BC%D0%B5%D1%82%D1%80-%D0%BF%D0%BE%D1%82%D0%BE%D0%BA%D0%B0-%D1%81-%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D1%83%D1%8E%D1%89%D0%B8%D0%BC-%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD%D0%BE%D0%BC-%D0%B4%D0%BB%D1%8F-%D0%B3%D0%B0%D0%B7%D0%B0-%D0%BE%D0%BD.html

расходомер газа

Купить товар LZB 4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры в категории Водомеры на ChinaSalesOnWeb.ru. LZB-4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры

пожалуйста, сообщите нам о диапазон измерения на доске объявлений. (сообщение случайных) газа диапазон измерений: 16-160 ЛПХ, 25-250 ЛПХ, 40-400 Л/Ч 1-из уст 2-на базе 3-на зажимной крышкой 4-конические стеклянные трубки 5-perspex shell 6-подшипник плиты 7-Поплавок 8-Следующая уплотнение крышки 9-Следующей Базы 10-в рот 11-игольчатый клапан

Теги: Дешевые LZB 4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры, высококачественные Водомеры, китайские поставщики Обустройство дома, rotameter flow, rotameter flow meter.

LZB-4 расходомер газа, стекло метр ротаметр потока с регулирующим клапаном для газа, он может отрегулировать поток ToolsMeasurement расходомеры

18 см летом новые сандалии женщин клинья обувь На Высоком Каблуке Сандалии платформы с открытым носком пряжка Танцевальная Обувь

Мальчики и девочки зимние Куртки 2020 новой детской одежды письмо печатные зима сгустите мальчики пуховик случайные зима мальчик пальто

Сексуальная Холтер One Piece Купальник Погружаясь Шеи Спинки Купальники Выдалбливают Чистый Цвет Купальник Купальники для Женщин 2020 Прибытие

Сексуальная холтер one piece купальник погружаясь шеи спинки купальники выдалбливают чистый цвет купальник купальники.

Новый 10 шт. Овальная Щетка Foundation Блендер Безупречный Тени Для Век Румяна Макияж Кисти Наборы Инструментов + Brushegg Очистка Яйцо Cleaner

LED Накаливания Свет С Регулируемой Яркостью E27 220 В 240 В 4 Вт 8 Вт 12 Вт 16 Вт Стекло Жилья Эдисон Blub E14 Античная Ретро Винтаж СВЕТОДИОД лампы

3d принтер части LM8LUU 8 мм Дольше Линейный Подшипник Втулка Линейные Подшипники ЧПУ части аксессуары

внутренний диаметр: 8 мм

наружный диаметр: 15 мм

общая длина: 45 мм

OKXGNZ Женщины костюм Зимние Куртки И Пальто 2020 Женщин С Капюшоном толстые Теплые Короткие Хлопка Куртка Пальто Плюс Размер Женщин Основной пальто

Viltrox JY-670C Макро TTL Кольцевая Вспышка Speedlite Свет для Canon 1200D 700D 650D 600D 70D 60D 5DII III 7D DSLR

высокая производительность ttl электронный.

Супер Дело Realacc Рюкзак Сумка Drone Сумка для Переноски Чехол Для Hubsan X4 Pro H109S RC Quadcopter Black

пункт имя: рюкзак цвет: черный размер: 21 см х 36 см х 55.8 см вес: около.

2020 Сексуальный плюс размер One Piece лето Купальник купальники для Женщин one piece Купальники плюс размер леди купальный костюм

Особенности: 100% новый и хорошее качество это довольно удобный и сексуальный модные и либеральные характеристика.

LZM-25G воды расходомером 2-14GPM (12-52LPM) водопровод/воздуха акриловые ротаметр промышленности расходомер ZM25G Расходомеры Инструменты

Высокое качество расходомер дисплей газовый смеситель

резюме нашего продажи политики оплата обратите внимание, мы также принимаем банковский перевод, western.

http://chinasalesonweb.ru/offers/%D0%98%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D1%8B/LZB-4-%D1%80%D0%B0%D1%81%D1%85%D0%BE%D0%B4%D0%BE%D0%BC%D0%B5%D1%80-%D0%B3%D0%B0%D0%B7%D0%B0-%D1%81%D1%82%D0%B5%D0%BA%D0%BB%D0%BE-%D0%BC%D0%B5%D1%82%D1%80-%D1%80%D0%BE%D1%82%D0%B0%D0%BC%D0%B5%D1%82%D1%80-%D0%BF%D0%BE%D1%82%D0%BE%D0%BA%D0%B0-%D1%81-%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D1%83%D1%8E%D1%89%D0%B8%D0%BC-%D0%BA%D0%BB%D0%B0%D0%BF%D0%B0%D0%BD%D0%BE%D0%BC-%D0%B4%D0%BB%D1%8F-%D0%B3%D0%B0%D0%B7%D0%B0-%D0%BE%D0%BD/36093

расходомер газа

Расходомер газа турбины СО2 Упаковка и доставка

1> высокая точность с 0,2%, 0,5%, 1%

3> устойчивы к эрозии, должны быть одинаковыми с морской водой, аммиаком, ацетометром и т. Д.

1. Хорошие рабочие характеристики в высоком давлении и коррозионной стойкости, Низкий начальный / зарождающийся поток. Точность 2.Outstanding и более длинняя жизнь на доступной цене. 3. Рабочая температура в диапазоне от -25 ° C до 55 ° C. 4. Простая и долговечная конструкция. 5.Readout устройства для индикации расхода, суммарного расхода, контроля потока. 6. Применимо к промышленной автоматизации, системе автоматического управления, гостиницам и restraunts, индустриям сосуда давления. Тип связи: тип импульса 1.PT: 3 линии, 24VDC, импульс выходного потока, может подключить PLC и поток Сумматор 2.CT Электрический тип: две линии, 24VDC, выходной стандарт 4-20Ma ток 3.BT Тип батарей-powered: Дисплей Мгновенный поток и кумулятивный поток, нет выходного сигнала 4.IT Интеллектуальный тип: 220VDC / 24VAC, 4-20Ma ток / импульс / RS485, отображение мгновенного расхода и кумулятивного потока

Specifications(*means Special custom)

flow range(m 3 /h)

Установка нашего газового расходомера Turbine co2

Клиент посетит наш завод

Наше обслуживание 1. Для услуг на месте, не связанных с качеством изготовления, мы взимаем определенную плату за услуги по нашему усмотрению, основываясь на фактических расходах, таких как расходы на проезд;

Часто задаваемые вопросы Что такое расходомеры?

Расходомер — это прибор, используемый для измерения линейного, нелинейного, массового или объемного расхода жидкости или газа.

Основой хорошего выбора расходомера является четкое понимание требований конкретного приложения. Поэтому необходимо время для полной оценки характера технологической жидкости и общей установки.

Какая жидкость измеряется расходомером или расходомерами (воздух, вода и т. Д.)? Требуется ли вам измерение расхода и / или суммирование с расходомера? Какая вязкость является жидкостью, если жидкость не является водой? Является ли жидкость чистой? Вам нужен локальный дисплей на расходомере или вам нужен электронный выходной сигнал? Каков минимальный и максимальный расход для расходомера? Какое минимальное и максимальное давление процесса? Какова минимальная и максимальная температура процесса? Является ли жидкость химически совместимой со смачиваемыми деталями расходомера? Если это приложение процесса, каков размер трубы? ДОБРО ПОЖАЛОВАТЬ В Dalian Metery Technology Co., LTD

http://ru.dl-valves.com/gas-turbine-flowmeter/32817071.html

Красный клапан включения/выключения на- верху баллона подает сжатый углекислый газ через регулятор и расходомер. Электрический соленоидный клапан контролирует рассчитанную по времени подачу газа

Установка включает в себя баллон с углекислым газом, регулятор, соленоидный клапан и расходомер

Системы сжатого углекислого газа в сущности безопасны, и не производят токсичные газы, тепло или воду. Эти системы отмеряют точное количество газа, выпускаемого в комнату. Углекислый газ выходит из баллона со сжатым газом при использовании регулятора, расходомера, соленоидного клапана и таймера с коротким периодом отсчета. Есть два типа: продолжительное распыление и короткий выброс. Металлические цилиндры углекислого газа, в которые газ помещается под давлением от 450 до 800 атмосфер, в зависимости от температуры можно купить в магазинах, продающих сварочное или оборудование для баров. Баллоны часто можно найти в магазинах, предлагающих оборудование для прогрессивного растениеводства в гидропонных условиях.

Покупка полной системы сжатого углекислого газа в магазине, предлагающее оборудование для гидропонного выращивания, лучший выход для большинства тайных гроверов. Эти системы, представляют из себя ценное приобретение для возделывателей небольших садов. Вы можете сами создать собственную систему, как описано ниже, однако это выйдет вам дороже, чем покупка уже готовой модели.

Поставщики сварочного оборудования также предлагают регуляторы и расходомеры.

Углекислый газ при высвобождении из бутыли имеет низкую температуру. Даже мгновенное прикосновение газа может повредить глаза или кожу. Если расходомер настроен на объем больше 20 л 3 /час, ваш регулятор может замерзнуть.

Контролируйте точное количество высвобождаемого углекислого газа в оранжерею, изменяя расход и продолжительность впрыскивания.

Газ можно распространять по комнате с помощью отводной трубки или вентилятора. Подвесьте легкую пластиковую трубу с вырезанными отверстиями к потолку для распыления углекислого газа. Прохождение газа по трубе происходит из подающего газ резервуара к центру комнаты. К отверстиям в главном трубопроводе прикреплены несколько отводных трубок, которые проходят через всю оранжерею. Углекислый газ тяжелее и холоднее воздуха, поэтому опускается на расположенные под ним растения.

Системы генерации угл. газа

Генераторы углекислого газа используются в процессе коммерческого садоводства. Генераторы состоят из: системы зажигания, горелки, расходомера. Внутреннее устройство генераторов схоже с обычной газовой горелкой. Генератор должен иметь заслонку, которая будет закрывать открытое пламя. Вы можете вручную управлять генераторами или использовать таймер для синхронизации генератора с другим оборудованием в вашей комнате выращивания, как например, канальными вентиляторами.

Генераторы углекислого газа вырабатывают горячие выхлопные газы (углекислый газ плюс воду). Несмотря на то, что углекислый газ тяжелее воздуха, он выходит из генератора горячим и поэтому имеет небольшую плотность, что заставляет его подниматься кверху. У вас должна быть установлена хорошая вентиляционная система для равномерного распределения СО₂.

Генераторы углекислого газа работающие на сжигании топлива менее дорогие и сложные в эксплуатации, но у них есть свои недостатки.

Если топливо полностью и дочиста не сгорает, генераторы углекислого газа могут выделять токсичные газы в комнате, включая угарный газ. Закись азота также является побочным продуктом сгорания пропана, который может достигнуть токсичного уровня.

Другие способы получения угл. газа

Существует много способов получения СО₂. Маленькие участки можно обогатить СО₂ путем сжигания этилового или метилового спирта в керосиновой лампе. Норвежцы изучают сжигатели древесного угля как источника получения углекислого газа. Если говорить о совершенствовании, то такая система сочетает преимущества топливных генераторов и систем сжатого газа. Древесный уголь намного дешевле сконцентрированного углекислого газа и более безопасен, чем генератор, говоря о выделении токсичных побочных продуктов.

Компост и органические среды выращивания

Разлагающиеся органические материалы, такие как опилки, сено, листья и навоз выделяют большое количество углекислого газа. Но хотя вы можете извлечь много углекислого газа из гниения этих материалов, для выращивания внутри помещений (indoor) это часто непрактично. Прохождение углекислого газа по трубам и окуривание из компостных куч сложное, дорогое и трудоемкое занятие, не стоящее конечного результата.

Гроверы небольших садов используют ферментацию (брожение) для получения углекислого газа. Водяной раствор, сахар и дрожжи образует СО₂. Закваска питается сахаром и выделяет углекислый газ и спирт как побочные продукты.

Ферментация – недорогой способ получения СО₂. Этот процесс не выделяет тепло, токсичные газы, воду и не потребляет электричество. Но поскольку такой способ чреват сопровождением неприятного запаха, вряд ли садовод выдержит процесс долгой ферментации.

http://infopedia.su/7×8494.html
