Класс точности электросчетчика

Электросчетчики для организаций и населения. Кто должен менять

Электроэнергия это товар, и как любой товар электроэнергия нуждается в измерении и учете. В связи с этим многие потребители очень часть задаются вопросом: какие бывают виды электросчетчиков, порядок замены электросчетчиков и кто должен их менять, требования к счетчикам электроэнергии, какие бывают постановления о замене электросчетчиков и правила их замены, чем электросчетчик для организаций (прибор учета для организаций) отличается от электросчетчика для граждан и другое. В этой статье мы постараемся ответить на эти и другие вопросы.

Какими бывают приборы учета электроэнергии?

Условно электросчетчики можно разделить на две большие группы: индукционные и электронные. Индукционные – это электромеханические приборы, которые можно быстро опознать по вращающемуся элементу – алюминиевому диску. Этот диск должен вращаться при потреблении электрической энергии с определенной скоростью – чем больше нагрузка – тем выше скорость, а счетный механизм определяет потребление электроэнергии.

«Новые электросчетчики» (электронные). Такими приборами учета мы будем называть электронные электросчетчики, которые чаще всего оснащены дисплеем, и они могут хранить в памяти данные о потреблении электроэнергии за определенный период времени. Измерение потребленной электроэнергии такими приборами производится по следующему принципу: в счетчик встроен электронный элемент, вырабатывающий импульс в момент воздействия на него напряжения и переменного тока. По количеству этих импульсов и определяется потребление электроэнергии за определенный период.

Стоит отметить, что индукционные приборами в настоящее время производятся наравне с электронными, но от их использования постепенно отходят, т.е. в настоящее время можно утверждать, что чаще всего индивидуальный прибор учета, установленный у потребителя — это новый электронный электросчетчик.

Нужно ли менять старые счетчики электроэнергии, а также какие требования к приборам учета существуют.

Электросчетчик для граждан.

Многих потребителей-граждан интересует вопрос. А нужно ли менять старый индукционный индивидуальный счетчик, если он исправно работает уже много лет, а также существует ли какой – либо закон о замене электросчетчиков или постановление.

Ответ на эти вопросы содержится в п. 138 и 142 «Основных положений функционирования розничных рынков», утвержденных Постановлением Правительства РФ от 04.05.2012 №442 в котором говорится, что «для учета электроэнергии, потребляемой гражданами подлежат использованию приборы учета класса точности 2,0 и выше». При этом речь идет об приборе, срок службы, который указан в паспорте, не истек. Значит ли это, что все старые счетчики с классом точности 2,5 и ниже использовать нельзя? Нет! Т.к. в п. 142 указано, что «приборы учета класса точности ниже, чем указано в п. 138, используемые гражданами на дату вступления силу настоящего документа, могут быть использованы вплоть до истечения установленного срока их эксплуатации. По истечению установленного срока эксплуатации, такие приборы учета электроэнергии подлежат замене на приборы учета класса точности не ниже, чем указано в п. 138». Средний срок эксплуатации индукционных приборов учета – 25-30 лет. Обычно он указан в его паспорте.

Это значит, что граждане — потребители, класс точности электросчетчиков у которых ниже 2,5, но работающие исправно и срок службы которых не истек, не обязаны производить их замену пока не истечет их срок службы.

Электросчетчик для организаций.

В соответствии с п. 139, класс точности приборов учета для организаций с максимальной мощностью до 670 кВт должен быть 1.0 и выше, а для организаций с максимальной мощностью свыше 670 кВт или для организаций, присоединенных к электрическим сетям напряжением 110 кВ и выше — должен быть не ниже 0,5S. При этом электросчетчик для организаций с максимальной мощностью свыше 670 кВт должен обеспечивать хранение данных о почасовых объемах потребления электроэнергии за последние 120 дней. Подробно об изменениях в законодательстве, касающиеся потребителей с максимальной мощностью свыше 670 кВт. читайте статье «Что должны знать крупные потребители с мощностью свыше 670 кВт в связи с изменением порядка работы на розничном рынке электроэнергии».

За чей счет меняется электросчетчик и порядок его замены.

Много дискуссий вызывает у потребителей вопрос: "кто должен менять прибор учета, если он вышел из строя или класс точности не соответствует требуемому". На наш взгляд ответ однозначен (эта позиция подтверждается судами различных инстанций) — менять должен потребитель, т.к. он его собственник. В редких случаях установить или заменить прибор учета может и сетевая компания, но в таком случае потребитель обязан оплатить стоимость ее услуг по среднерыночным ценам.

В чем различие между однофазными и трехфазными приборами учета электроэнергии?

Однофазные электросчетчики подключаются к одной фазе и рассчитаны на напряжение 220 В. Поэтому наибольшее распространение такие электросчетчики получили в квартирах и объектах малого бизнеса (магазины, ларьки, автомойки и т.д.).

Трехфазные электросчетчики подключаются на уровень напряжения от 0,4 кВ. Трехфазные электросчетчики применяются в больших частных домах, в промышленных и крупных административных зданиях, где осуществлен трехфазный ввод.

Какие счетчики лучше и выгоднее?

В последнее время все большее и большее распространение получили электронные приборы учета электроэнергии. Практически во всех вновь построенных домах в качестве индивидуального счетчика устанавливаются электронные.

Основное отличие индукционного прибора от электронного – это то, что второй тип может быть двухтарифным или многотарифным, а индукционный – нет. Таким образом, если гражданин – потребитель принял решение произвести замену прибора учета на двухтарифный или многотарифный, то выбирать он будет только из электронных аналогов.

Вопросы экономии потребителей при переходе не многотарифную систему оплаты электроэнергии рассматривались в статье «Как гражданам – потребителям сэкономить на оплате электроэнергии».

Сколько стоит электросчетчик? Где его можно купить?

Среди всех приборов учета наибольшее распространение получили электросчетчики «Меркурий», СОЭ, СЭБ, ЦЭ. Купить их можно в любом магазине электротехнических товаров или в любом интернет-магазине. Цена индукционного счетчика варьируется от 600 др 800 рублей за шт., электронные многотарифные приборы учета стоят от 1,5 тыс. руб. Трехфазные электросчетчики обычно немного дороже.

Кто должен установить прибор учета электроэнергии?

Даже если Вы можете установить электросчетчик самостоятельно, перед его установкой необходимо со всеми документами обратиться к гарантирующему поставщику (для г. Москвы – это Мосэнергосбыт при условии, что с ним есть договорные отношения) или в адрес управляющей организации (если счетчик необходимо установить в квартире и оплата за электроэнергию производится в адрес управляющей компании). Если Вы обращаетесь в адрес гарантирующего поставщика, то там зафиксируют начальные показания нового электросчётчика и будет определено время опломбировки. Без пломбы гарантирующего поставщика по такому прибору рассчитываться нельзя!

Цена установки прибора учета в различных организациях и регионах РФ разная. Например, в Мосэнергосбыт для населения эта услуга стоит 650 рублей. (источник — http://www.mosenergosbyt.ru/portal/page/portal/site/personal/services/counter/msk)

Нужно ли регистрировать счетчик? Где и как?

Регистрация счетчика происходит автоматически после его установки специалистами сбытовой службы: новые данные заносятся ими в базу на основании выполненной заявки.

Для чего нужен двухтарифный счетчик электроэнергии?

Как известно, тарифы на электроэнергию для населения дифференцируются по стапени использования электроэнергии во времени суток. Так, кВт электроэнергии потребленный ночью обходится значительно дешевле «дневного кВт». Это вызвано тем, что тарифы на электроэнергию ночью меньше дневного. Этим фактором граждане потребители, у которых потребление электроэнергии в ночное время значительно и могут воспользоваться. Если установить двухтарифный или многотарифный счетчик электроэнергии, то можно значительно сэкономить. Например, в Москве в 2012г. дневной тариф на электроэнергию с 1 июля 2012г. составляет 4,03 рубля за кВт.ч, а ночной тариф за электроэнергию – всего 1,03 руб. за кВт.ч. – т.е. в четыре раза ниже. Поэтому применение тарифа, дифференцированного по зонам суток позволит значительно сэкономить. Но для этого необходимо произвести замену электросчетчика на двухтарифный или многотарифный. Однако, не стоит забывать, что в других регионах (например, в Московской области) одноставочный тариф на электроэнергию может быть ниже, чем дневной тариф на электроэнергию и если Вы потребляете электроэнергии ночью не много, то тогда переход на двухтарифную оплату будет Вам не совсем выгодным.

Как перейти на двухтарифную оплату электроэнергии?

На сайте Мосэнергосбыт указано, что существует услуга подключения «многотарифной системы учета». Необходимо понимать что потребитель может просто написать заявление о переходе в расчетах на многотарифную систему оплату электроэнергии и Мосэнергосбыт обязано выполнить заявку. При этом не требуется производить оплаты никиких других услуг кроме как установки необходимого двухтарифного или многотарифного электросчетчика.

В принципе большинство жителей многоквартирных домов знают как передать показания электросчетчика, но далеко не все знают, что у многих компаний появилась возможность передачи показаний электросчетчика в Интернете или по телефону. Для этого необходимо зайти на официальный сайт поставщика электроэнергии и узнать о такой возможности.

Также есть различные системы удаленного доступа для снятия показаний приборов учета электроэнергии, однако у населения пока такие системы не получили широкого распространения и большинство жителей передают показания электросчетчиков по старинке — вписывают их перед оплатой квитанции за электричество в соответствующую графу.

http://www.energo-konsultant.ru/sovets/elektrosnabgenie/stati_i_issledovaniya/razlichnie_voprosi_energosnabgeniya/Elektrosxhetchik_dlya_organizacii_i_naseleniya_kto/

класс точности электросчетчика

Решили делать ремонт?

Облицовка поверхностей

Потолки

Стены

Гипсокартон

Полы

Электрика

Современные ванные комнаты

Как заложить пруд в саду

Сантехника

Покраска, лакировка и глянцевание

Изоляция

Возведение стен и штукатурные работы

Обшивка стен и потолка деревом

Дача

Электроинструмент

Дизайн помещений

Декоративная кладка

Забор из кирпича (продолжение)

Забор из кирпича

Пустотелые стены

Шов кладки

2020

2020

2020

2020

2020

2012

2011

2010

2009

2008

FORUMHOUSE

Город мастеров

Электросчетчики в квартире

Автор: Игорь Кендысь

Электросчетчик в квартире — важнейший прибор учета знакомый всем нам с детства. Его замена может понадобится в трех случаях.

— О необходимости замены счетчика вам могут сказать контролеры

— Прибор перестал функционировать — очевидная необходимость в замене

— Переезд в новое жилье.

Понятно, что к выбору столь нужного в быту прибора учета следует подойти ответственно. А для этого надо знать, что бытовые электросчетчики различаются по следующим категориям.

• механический или индукционный тип

• однофазный — на табло видно значение 220В

• трехфазный — на табло видно значение 220/380В

• однотарифные — расчет идет по единому тарифу

• двухтарифные — учет потребляемой электроэнергии ведется с учетом дня и ночи

• многотарифные — кроме дневного и ночного учета, есть дополнительный учет по суткам, месяцам пр.

• учитывается проходящая активная энергия

• учитывается реактивная энергия

• ведется учет всей энергии

Механический или индукционный электросчетчик

Принцип действия основан на таком физическом явлении как индукция. В корпусе счетчика находятся две электромагнитные катушки с помещенным между ними алюминиевым диском. Когда на катушки подается напряжение, возникает электромагнитное поле, которое в свою очередь приводит диск во вращение и начинается отсчет киловаттчасов. Чем сильнее электромагнитное поле, тем быстрее вращается диск, соединенный с колесиками механизма, отсчитывающего единицы потребленной электроэнергии — все достаточно просто и надежно.

Достоинства и недостатки индукционных счетчиков электроэнергии

Электронные счетчики электроэнергии

электронном приборе учета электроэнергии происходит преобразование энергии разности потенциалов в цифровой формат. Более подробно принцип работы прибора можно узнать здесь.

Достоинства и недостатки электронных счетчиков электроэнергии

Какой счетчик следует покупать: одно- или многофазный?

Если кабель электропроводки в вашей квартире или доме состоит из двух проводов — фазного(L) и нулевого (N), значит у вас однофазная двухпроводная электросеть с напряжением 220В, не имеющая заземляющего проводника, следовательно вам нужен однофазный тип прибора учета. Максимальная сила тока, которую может выдержать такая электропроводка, равна 10кВт. Однофазная трехпроводная сеть использует три провода в кабеле — фазного L, нулевого N и заземляющего. Такой тип электропроводки используется в современных многоквартирных домах.

Если же в вашу квартиру или дом к вводному автомату подходит кабель состоящий из 4-х проводов (жил), то у вас трехфазная электросеть с напряжением в 380В, состоящая из трех фаз и ноля. Для учета электроэнергии в такой сети нужен трехфазный счетчик (если задействованы все три фазы, в противном случае трехфазный счетчик надо включать на 220В — согласовывается с местным поставщиком электроэнергии).

Одно-, двух- и многотарифный счетчики

Однотарифный прибор учета учитывает все виды энергии по единому тарифу — это понятно. Двухтарифные ведут учет энергии в двух временных промежутках — с 7.00 до 23.00 это более дорогой дневной тариф и более дешевый, ночной это с 23.00 до 7.00. Учет и сохранение данных ведется в разные ячейки.

В случае с многотарифным счетчиком, принцип действия тот-же, но временных промежутков учета энергии может быть много, например:

— с 7.00 до 10.00 — пиковый период,

— с 10.00 до 17.00 — полупиковый период,

— с 17.00 до 21.00 — пиковый период,

— с 21.00 до 23.00 — полупиковый период.

Более подробно о выгодах и принципах тарификации электроэнергии можно узнать здесь.

Класс точности электросчетчиков

Нормативный документ «О функционировании розничных рынков электрической энергии…» четко определяет КТ — классы точности приборов учета. Класс точности это та максимальная погрешность прибора, которую он может допустить при измерении электроэнергии в процентах. К примеру прибор учета с классом 2.0 имеет максимальную погрешность в пределах ±2%. Это можно понять на простом примере: если израсходована электроэнергия в 100 кВт, то прибор класса 2.0 покажет значение от 98 до 102 кВт. Для понимания — чем меньше цифры обозначающие класс точности, тем более точно прибор учитывает потребленную электроэнергию и тем выше его цена. Класс точности электросчетчика указан на его шкале, корпусе или в техпаспорте. Как правило значение класса точности обведено кружочком.

Правила замены электросчетчиков

Согласно постановлению правительства РФ № 442 от 4 мая 2012 года устаревшие модели электросчетчиков снятых с производства не подлежат ремонту и проверке. По истечении 16 лет после последней проверки таких приборов они подлежат замене в обязательном порядке и без исключений. Замена электросчетчика в приватизированной квартире и в частном доме производится за счет собственников жилья. Приборы учета, которые установлены на лестничных площадках и местах общего пользования собственностью жильцов не являются и их заменой занимаются организации на балансе которых эти приборы состоят.

Правила распределения обязанностей по обслуживанию и замене приборов учета электроэнергии определены в следующих документах.

Правила распределения обязанностей по обслуживанию и замене приборов учета электроэнергии определены в следующих документах.

В заключении следует напомнить, что установкой и заменой приборов учета электроэнергии в вашей квартире или доме должны заниматься исключительно лицензированные специалисты. Они должны определить какой тип счетчика вам нужен, с какой периодичностью он будет проверяться, дать советы по его эксплуатации.

http://www.remont-control.com/view_post.php?id=102

Индукционные и электронные приборы учета электроэнергии

Классификация счетчиков электроэнергии

По типу подключения:

— счетчики прямого включения в силовую цепь;

— счётчики трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам:

— однофазные (измерение переменного тока 220В, 50Гц);

— трехфазные (380В, 50Гц). Современные электронные трехфазные счетчики поддерживают однофазный учет.

1. Индукционные (электромеханические электросчетчики) — электросчетчики, в которых магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество потребленной электроэнергии, в этом случае, прямо пропорционально числу оборотов диска;

2. Электронные (статический электросчетчик) — электросчетчики, в которых переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Другими словами, измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей;

3. Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.

Индукционные и электронные приборы учета электроэнергии

В последнее время индукционные (механические) счётчики электроэнергии становятся менее популярны и постепенно вытесняются с рынка электронными счетчиками вследствие их недостатков:

— отсутствие возможности автоматического дистанционного снятия показаний,

— большие погрешности учёта,

— плохая защита от хищения электроэнергии,

— неудобства в установке и эксплуатации по сравнению с современными электронными приборами.

Основным достоинством электронных электросчетчиков является возможность учета электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный). Другими словами, счетчики данного типа способны запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени. Многотарифный учет достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики значительно более долговечны, имеют больший межповерочный период (4-16 лет).

Индукционные приборы при конструировании не были рассчитаны на наличие в квартирах большого количества мощных бытовых приборов и зачастую не выдерживали нагрузки, в то время как электронные счетчики гораздо более устойчивы широкому диапазону нагрузок в сети. Кроме того, помимо очевидных технических преимуществ, улучшенного дизайна, рост популярности электронных счетчиков был обусловлен и постепенным снижением их стоимости на рынке.

Требования к приборам учета электроэнергии

К основным требованиям, предъявляемым к приборам учёта электрической энергии, можно отнести класс точности, «тарифность» и межповерочный интервал.

Класс точности. Один из основных технических параметров электросчетчика. Он показывает погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах электросчетчики имели класс точности 2,5 (т.е. максимально допустимый уровень погрешности этих приборов составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2,0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2,0.

«Тарифность». Важным техническим параметром электросчетчика. Ещё совсем недавно все электросчетчики, применяемые в быту, были однотарифными, т.е. осуществляли учет электрической энергии по одному тарифу. Функциональные возможности современных счетчиков позволяют вести учет электроэнергии по зонам суток и даже по временам года, позволяя значительно экономить электроэнергию и разгрузить электросети в пиковые часы, за счёт так называемой «стирки ночью».

Двухтарифный счетчик электричества способен вести раздельный учет в различное время суток. В настоящее время, одним из способов экономить на счетах за электричество является двухтарифная система учета электроэнергии.

Двухтарифные счетчики дают возможность платить за энергию меньше: в установленное время они автоматически переключаются на ночной тариф, который существенно ниже дневного. Ночной тариф дает возможность существенно сократить расходы на оплату электроэнергии. К самым «продвинутым» моделям электросчётчиков можно применить любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы электросчетчиков, способных поддерживать несколько тарифов.

Двухтарифная система учета электроэнергии выгодна, как потребителям, так и всей энергосистеме в равной степени. Дело в том, что нагрузка на электростанции в течение суток меняется. Пиковые нагрузки на электросети приходятся на утренние (7:00-10:00) и вечерние (19:00-23:00) часы. Ночью подавляющее число людей спит, и нагрузки на электростанции сокращаются в разы. Такая неравномерность графика нагрузки энергосистемы негативно сказывается на техническом состоянии оборудования. Кроме того, в периоды максимумов компания вынуждена задействовать все свои мощности, вследствие чего, на ремонт оборудования приходится выделять значительные средства. Такие нагрузки можно снизить при помощи выравнивания суточного объема электропотребления, используя некоторые энергоемкие бытовые приборы (например, посудомоечная и стиральная машина) в ночное время. К тому же это позволит потребителям сэкономить за счет более выгодных тарифов.

По внешнему виду, способу монтажа и подключения двухтарифные счетчики не отличаются от обычных однотарифных. Разница состоит в том, что в установленные часы табло счетчика изменяет свои показания. Стоимость таких счетчиков выше однотарифных, однако, в достаточно короткое время окупается за счет сокращения расходов на электроэнергию.

Межповерочный интервал. С течением времени детали электросчётчика изнашиваются, и класс точности электросчетчика неизбежно меняется. Наступает момент, когда электросчетчик необходимо повторно проверить на точность его показаний. Период с момента первичной проверки (обычно с даты изготовления) до следующей проверки называется межповерочным интервалом (МПИ). Исчисляется МПИ в годах и указывается в паспорте электросчетчика. Обычно электронные счетчики значительно уступают в длительности МПИ по сравнению с индукционными счетчиками, потому что комплектация, используемая в большинстве отечественных электронных счетчиков, состоит из деталей, стабильность параметров которых производитель не нормирует.

Все права принадлежать их авторам. Данный сайт не претендует на авторства, а предоставляет бесплатное использование.

http://www.poisk-ru.ru/s15272t3.html

класс точности электросчетчика

Точность средства измерения (СИ) отражает возможную близость его погрешности к нулю при определенных условиях измерения.

Уровень точности задается обобщенной характеристикой типа СИ — классом точности, определяющим пределы допускаемых основной (погрешности СИ в нормальных условиях) и дополнительных погрешностей (составляющих погрешности СИ, возникающих дополнительно к основной, вследствие отклонения каких-либо из влияющих величин от нормальных их значений), а также другие характеристики, влияющие на точность [1]. На практике часто забывают, что номинальный класс точности конкретного СИ, указываемый обычно в виде целого или дробного десятичного числа в его паспорте и на шильдике прибора, привязан не к любым, а именно к нормальным условиям (НУ) измерений, характеризуемым совокупностью значений влияющих величин, при которых изменением результата измерений пренебрегают вследствие малости.

Реально же СИ используют в рабочих (когда значения влияющих величин находятся в рабочих областях, в пределах которых нормируют дополнительные погрешности) или даже предельных (экстремальных значениях измеряемых и влияющих величин, которые СИ может выдержать без разрушений и ухудшений метрологических характеристик) условиях измерений. При эксплуатации в условиях, отличающихся от НУ, погрешность конкретного СИ необходимо оценивать не по номинальной величине его класса точности, а по сумме основной и возможных дополнительных погрешностей. Представляет интерес провести общий анализ суммарных предельных и реальных основных и дополнительных погрешностей СИ, используемых в коммерческом учете электрической энергии, — современных электронных счетчиков электроэнергии (далее — счетчики).

Базой для проведения такого анализа выберем, с одной стороны, новые национальные стандарты Российской Федерации, введенные в действие с 1 июля 2005 г. и распространяющиеся как на электромеханические, так и на статические (электронные) счетчики, устанавливаемые внутри или снаружи помещений, а, с другой стороны, данные испытаний электронных многотарифных счетчиков различных изготовителей из России, Беларуси и Украины, проведенных в 2004-2006 гг. в аккредитованном Госстандартом испытательном центре Белорусской энергосистемы. Было испытано в общей сложности 56 типов счетчиков различных классов точности в количестве 276 образцов от 14 изготовителей. Эти испытания проводились по утвержденной отраслевой программе и ГОСТам, на смену которым пришли вышеупомянутые новые стандарты. Отдельные результаты испытаний 2004 г. рассмотрены в , но в аспекте, отличном от подхода настоящей работы.

Прежде чем перейти к анализу погрешностей счетчиков, уточним некоторые метрологические понятия и требования стандартов к основным и дополнительным погрешностям счетчиков.

Метрологические требования к счетчикам

Класс точности счетчика определяется как число, равное пределу основной допускаемой погрешности, выраженной в форме относительной погрешности ?_оп в процентах, для определенных значений тока нагрузки I_н в диапазоне от 0,1I_б до I_макс или от 0,05I_ном до I_макс — установленном диапазоне измерений — при коэффициенте мощности, равном 1 (в том числе в случае многофазных счетчиков — при симметричных нагрузках), при испытании счетчика в нормальных условиях (с учетом допускаемых отклонений от номинальных значений), установленных в стандартах, определяющих частные требования. В этом определении I_б — базовый ток (значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением), I_ном — номинальный ток (значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора) и I_макс — максимальный ток (наибольшее значение тока, при котором счетчик удовлетворяет установленным требованиям точности).

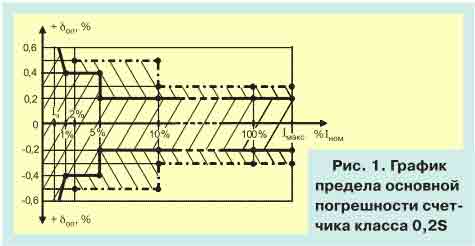

Частные требования к электронным счетчикам активной энергии классов точности 1 и 2 установлены в [3], а классов точности 0,2S и 0,5S — в [4]. Литера S означает, что класс точности счетчика нормируется, начиная с нижней границы не в 5 % I_ном (как для счетчиков без литеры, например, классов 0,2 и 0,5), а с 1 % I_ном (ниже этой границы погрешность не нормируется, хотя счетчик и производит измерения электроэнергии, мощность которой превышает чувствительность счетчика).

Верхняя граница установленного диапазона измерения определяется величиной I_макс , которая для счетчиков трансформаторного включения должна выбираться изготовителем из множества значений <1,2; 1,5; 2,0 или 6,0>I ном . В свою очередь, I ном для таких счетчиков должен иметь значение 1 или 2 или 5 А (для счетчиков непосредственного включения выбор стандартных значений базовых токов производится из более широкого диапазона значений <5;…;100>А, и, в частности, для однофазного счетчика должен быть не менее 30 А). Стандартные НУ проверки точности счетчиков классов 0,2S, 0,5S, 1 и 2 приведены ниже в табл.1 [3, 4]. Дополнительно к указанным НУ для многофазных счетчиков напряжения и токи должны быть практически симметричными (отклонения от средних значений не должны превышать 1-2 %). Границы или пределы ?_оп основной погрешности счетчика ?_оп , вызываемой изменениями тока I_н и видом нагрузки (активной при КМ =1, реактивной — емкостной Е или индуктивной И с соответствующими значениями КМ) при НУ, не должны превышать пределов для соответствующего класса точности однои многофазных счетчиков с симметричными нагрузками [3, 4] (табл. 2).

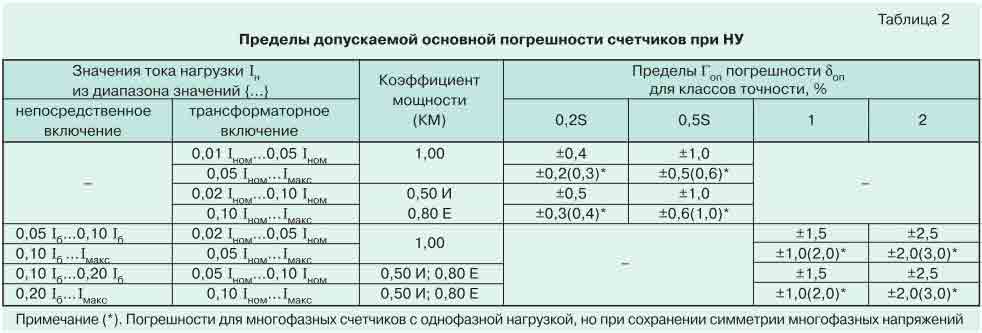

Из табл. 2 следует, что даже в НУ, но при изменении тока и вида нагрузки, предел ?_оп основной допускаемой погрешности ?_оп счетчика увеличивается относительно номинала класса точности в 2-2,5 раза. В частности, для счетчиков трансформаторного включения классов 0,2S и 0,5S это имеет место, во-первых, в диапазоне тока до 5 % I_ном при активной нагрузке, и, во-вторых, в диапазоне тока до 10 % I ном при реактивной нагрузке (в диапазоне до I макс предел погрешности увеличивается в 1,5 раза). На рис. 1 приведен график пределов основной погрешности счетчика класса 0,2S, соответствующий табл. 2 (область допустимой погрешности заштрихована, границы области при активной нагрузке указаны сплошной, а при реактивной — штрихпунктирной линией; I _ч — ток чувствительности счетчика, при котором погрешность не определена, но велика).

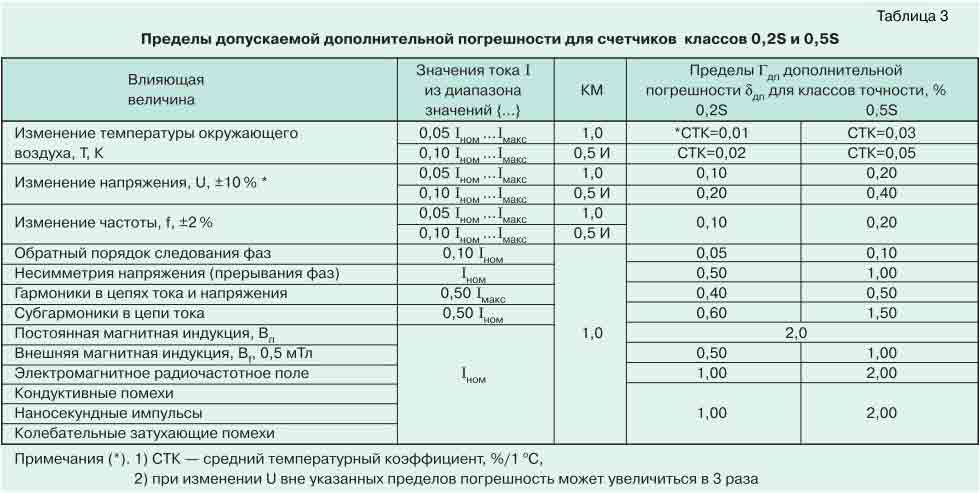

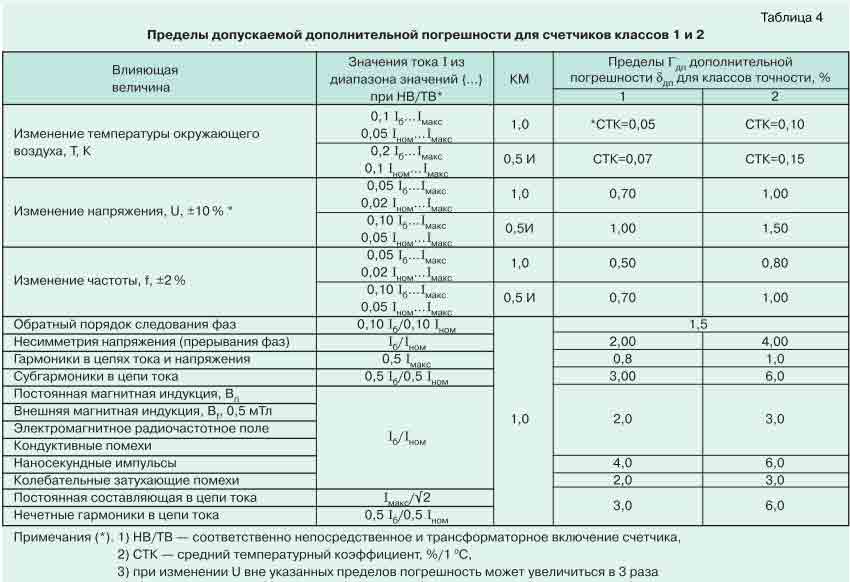

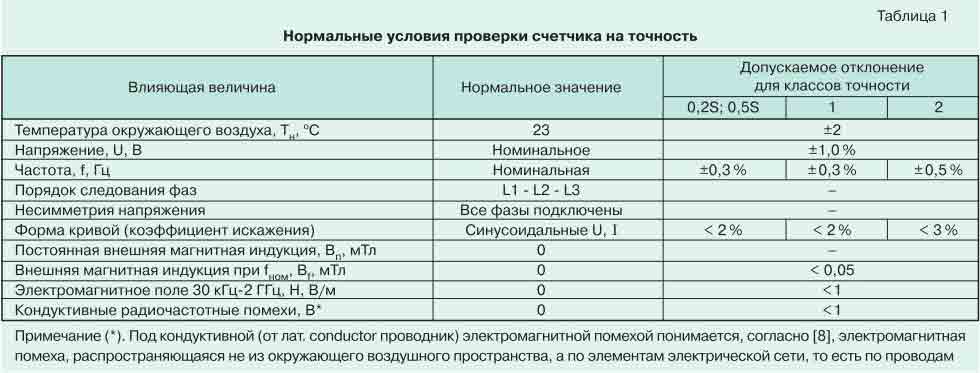

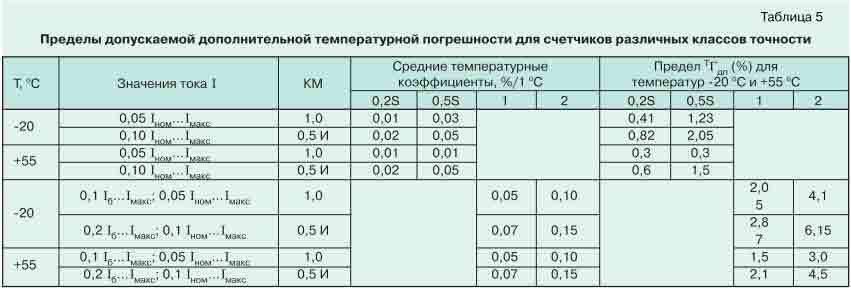

Пределы ?_дп дополнительной погрешности ?_дп, вызываемой влияющими величинами (по отношению к НУ), для счетчиков классов точности 0,2S; 0,5S и 1; 2 приведены соответственно в табл. 3 и 4 [3, 4]. Анализ суммарных предельных погрешностей счетчиков Если бы каждый счетчик эксплуатировался в НУ (см. табл. 1), то он имел бы только основную погрешность (знакОП), которая не превышала бы пределов, указанных в табл. 2

Значения предела ?_оп (I_н, КМ) зависят от режима работы нагрузки (величины тока нагрузки I_н и КМ) и регламентированы в конкретном ее диапазоне. Вне этого диапазона (например, при КМ, отличном от 1, 0,5И или 0,8Е), предел не определен и о его значениях сказать нечего. Зададимся вопросом, к каким видам погрешностей относится основная погрешность счетчика, является ли она систематической или случайной?

Систематической погрешностью измерения является составляющая результата измерения, остающаяся постоянной или закономерно изменяющаяся при повторных измерениях одной и той же физической величины (различают постоянные, прогрессивные, периодические и сложноизменяющиеся систематические погрешности). Ее противоположностью является случайная погрешность — составляющая погрешности результата измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях, проведенных с одинаковой тщательностью, одной и той же физической величины. Отметим еще два вида погрешностей: инструментальную составляющую погрешности измерения, обусловленную погрешностью применяемого средства измерения, и погрешность метода — составляющую систематической погрешности измерений, обусловленную несовершенством принятого метода измерения. Очевидно, что основная погрешность электронного счетчика является систематической погрешностью, в основе которой лежат неустранимые погрешности метода измерения и инструментальной погрешности самого счетчика (погрешности изготовления и настройки его технологических элементов). Но при этом в паспорте от любого изготовителя на счетчик конкретного типа и класса точности указываются, в соответствии с требованиями стандартов, не конкретные систематические погрешности счетчика, а их пределы, причем со знаками плюсминус, что должно свидетельствовать о равновероятности их обоюдного появления в процессе измерений (см. табл. 2).

Такое задание предельной погрешности счетчика подразумевает возможность отклонения измеренной величины от ее действительного (истинного) значения как в сторону его переоценки (при положительной погрешности), так и, наоборот, в сторону недооценки (при отрицательной погрешности). Априорно о знаках реальной основной погрешности и ее реальных пределах субъекту учета, как правило, ничего не известно. Имели место случаи, когда некоторые покупатели крупных партий счетчиков, пользуясь неопределенностью задания пределов допустимых основных погрешностей счетчиков, заключали с изготовителем счетчиков недобросовестное соглашение по коррекции погрешностей партии счетчиков в рамках их класса точности в сторону одного знака (в процессе регулировки и настройки счетчиков это несложно выполнить). Если покупатель представлял интересы потребителя электроэнергии, то он просил изготовителя выставить погрешность счетчиков в минус, а если — продавца электроэнергии, то, наоборот, — в плюс (часто, как будет показано ниже, такой крен знака погрешности возникает в процессе заводского производства счетчиков непроизвольно). Таким образом, систематический характер основной погрешности счетчика получал в указанных сделках свое потребительское воплощение.

В общем случае, когда в учете электроэнергии используются счетчики разных типов и классов точности от различных изготовителей, у субъектов учета отсутствуют какие-либо данные о погрешностях счетчиков, кроме как об их пределах, взятых с равновероятными знаками плюс-минус. Только эти данные и могут быть положены, как правило, в основу оценки погрешностей измерений электроэнергии. Поскольку пределы погрешностей связаны с режимами работы нагрузки, то в тех случаях, когда эти режимы известны и стабильны во времени, для оценки результатов измерений можно выбрать соответствующие значения пределов из табл. 2.

В большинстве же случаев, когда в течение времени значительно меняется как ток нагрузки, так и ее активно-реактивный характер (например, за счет включения или отключения потребителем тех или иных электроустановок), для оценки результатов измерений при НУ следует выбирать максимальные пределы из возможных, то есть проводить расчет на наихудший случай. Для счетчиков классов точности 0,2S, 0,5S, 1 и 2 эти пределы имеют соответственно значения ±0,5, ±1,0, ±2,0 и ±3,0, то есть в 1,5-2,5 раза превышают номинальный класс точности счетчика. Если в процессе учета электроэнергии имеются какие-либо статистические указания на преобладание в течение расчетного периода тех или иных режимов нагрузки, то эти данные можно учесть, понизив соответствующим образом указанные максимальные пределы основной погрешности.

Одна из основных задач при производстве измерений заключается в обнаружении и исключении систематических погрешностей. Их появление как при однократном измерении, так и в многократных повторениях одних и тех же измерений, выполняемых с помощью одного и того же метода и средства измерения, обусловлено совокупностью факторов, действующих устойчиво и одинаковым образом. Поэтому, например, при измерении фиксированного значения физической величины систематическая погрешность будет одинакова при всех повторениях, но при этом поправка на величину погрешности, которую можно было бы использовать для коррекции результата измерения, чаще всего неизвестна. Для счетчика известно только то, что погрешность не превышает конкретного предела. Такие погрешности целесообразно классифицировать, как «систематические погрешности известного происхождения, но неизвестной величины». Их принципиально нельзя исключить из процесса измерения, а можно только оценить через предельные неравенства вида (1), а также уменьшить за счет использования СИ более высокого класса точности и обеспечения фиксированных условий измерений. Скрытие реальных систематических основных погрешностей счетчика под маской равновероятных пределов (они равновероятны, так как нет оснований в конкретных измерениях, следуя паспортным данным СИ, предпочесть предел со знаком плюс пределу со знаком минус) позволяет рассматривать эти погрешности как псевдослучайные. Их принципиальное отличие от случайных погрешностей заключается в том, что к ним неприменимы, вообще говоря, статистические методы повышения точности, которые действуют для действительно случайных величин и погрешностей (для последних, многократно повторяя измерения и применяя соответствующую статистическую обработку, можно свести погрешность в пределе к нулю).

На практике, как уже отмечалось выше, счетчики эксплуатируются в рабочих условиях, существенно отличающихся от НУ. Поэтому суммарная погрешность результата измерения электроэнергии счетчиком, должна учесть пределы дополнительных погрешностей, вызванных воздействием на счетчик влияющих величин (см. табл. 3, 4). Рассмотрим некоторые из них. Рабочий диапазон температур, устанавливаемый для счетчиков, зависит от того, предназначены счетчики для использования внутри или вне помещения [2]. Чаще всего для счетчиков наружной установки выбирается рабочий диапазон <-20 +55>о С (в этом же диапазоне проводились испытания, о которых речь пойдет ниже). Нормируемые средние температурные коэффициенты и пределы погрешностей, вычисленные на их основе для указанного диапазона и для счетчиков различного класса точности, приведены в табл. 5 (в расчетах пределов принято, что повышение температуры до +55 о С относительно нормальной Т_н = +23±2 о С, или диапазона <+21 +25>о С, происходит на 30 о С, а понижение до -20 о С — на 41 о С). Ясно, что применение того или иного значения предела допускаемой дополнительной температурной погрешности для счетчика наружной установки при оценке суммарной погрешности измерения электроэнергии за расчетный период зависит от температурного графика этого периода: зимой погрешность может в худшем случае достигать для счетчиков классов 0,2S; 0,5S; 1 и 2 соответственно значений 0,82; 2,05; 2,87 и 6,15, а летом — 0,6; 1,5; 2,1 и 4,5.

Следующая влияющая величина — фазное напряжение U_ном. Согласно [2], установленный и расширенный рабочие диапазоны счетчика должны иметь соответственно значения <0,90 1,10>U_ном и <0,80 1,15>U_ном. Предельные погрешности для установленного диапазона с его допустимым 10 %-ным отклонением от номинального напряжения приведены в табл. 3, 4 и в худшем случае (при КМ = 0,5И) составляют для классов точности 0,2S; 0,5S; 1 и 2 соответственно 0,2; 0,4; 1,0 и 1,5. Однако большинство счетчиков рассчитано на работу в расширенном рабочем диапазоне напряжения, а это означает, что их предельные погрешности при отклонениях напряжения выше 1,1U_ном (до 1,15U_ном) и ниже 0,9U_ном (до 0,8U_ном) могут иметь пределы соответственно в 3 раза хуже: 0,6; 1,2; 3,0 и 4,5. Допускаемые для счетчиков отклонения следующей влияющей величины — частоты в сети, как правило, устанавливаются на уровне ±5 %, что превышает нормируемый диапазон отклонения в ± 2% (см. табл. 3, 4).

Какой предел погрешности допускается сверх ±2 % отклонения частоты — это стандарты не регламентируют. Для других влияющих величин в [2] также установлены соответствующие нормируемые диапазоны их значений и определены испытания для проверки дополнительных погрешностей на соответствие их предельным значениям. Итак, возникает вопрос: как оценить точность измерений электроэнергии с помощью счетчиков в рабочих условиях? Из вышерассмотренного следует, что пределы дополнительных погрешностей от влияющих величин значительно превышают номинальные значения классов точности счетчиков, которые сами существенно зависят от величины тока нагрузки и ее активно-реактивного характера. Поэтому производить оценку точности измерения электроэнергии счетчиком только на основании его номинального класса точности недопустимо. Значения пределов дополнительных погрешностей, в свою очередь, также зависят от нагрузки и от реальных значений влияющих величин. Если известна номенклатура действующих влияющих величин из числа, приведенных в табл. 3, 4, а также их реальные диапазоны и длительности действия в течение расчетного периода, то оценка точности измерения электроэнергии, зафиксированной счетчиком за указанный период, должна производиться на основе суммирования соответствующих пределов основной и дополнительных погрешностей с учетом их удельного вклада в расчетный период.

Полный мониторинг действия влияющих величин в течение расчетного периода, а, следовательно, и оценка суммарной погрешности расчетного измерения, возможна только в том случае, если сам счетчик будет вести такой мониторинг и расчет собственной предельной погрешности. Хотя в настоящее время уже появились счетчики со встроенными датчиками температуры и внешнего магнитного поля, с измерением параметров сети (токов, напряжений, частоты, коэффициента мощности, гармоник), но до мониторинга всех влияющих величин и автоматического расчета самим счетчиком предельной погрешности измерения электроэнергии еще очень далеко.

В условиях, в которых не известны временные колебания нагрузки, действующие влияющие величины и их диапазоны значений, оценка точности измерений электроэнергии, зафиксированной счетчиком за расчетный период, должна производиться на основе суммирования всех максимальных пределов основной и имеющих место дополнительных погрешностей, то есть определяться на наихудший случай. При этом возможны как обычное суммирование погрешностей, подразумевающее их систематический характер, так и квадратическое суммирование, ориентированное на случайный или псевдослучайный характер погрешностей (учитывает процесс частичной компенсации погрешностей разных знаков).

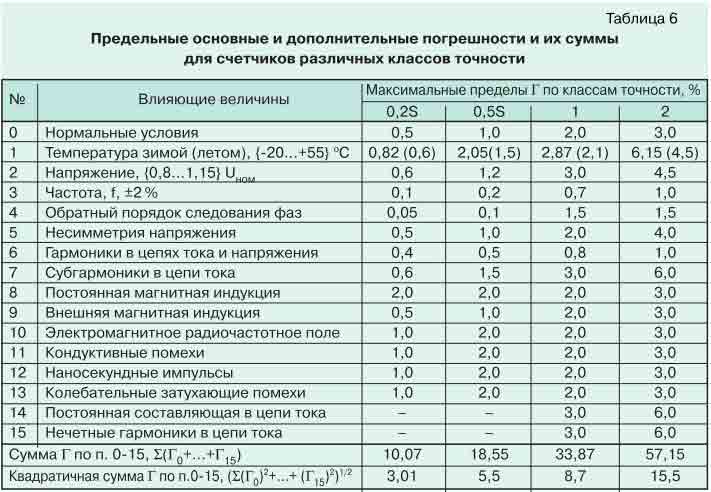

Результаты такого вычисления суммарных предельных погрешностей для счетчиков различных классов точности при воздействии на них всей номенклатуры влияющих величин приведены в табл. 6. Из этой таблицы следует, что при действии в максимальной степени всех регламентированных стандартами влияющих величин суммарная предельная погрешность счетчика ? ?? _оп может в 25-50 раз превысить номинал его класса точности при обычном суммировании систематических погрешностей с одним знаком (2) и в 5-6 раз при квадратичном (3) суммировании

Естественно, при уменьшении количества действующих влияющих величин и их интенсивности, суммарная предельная погрешность будет приближаться к номинальному классу точности счетчика, превышая, тем не менее, его значение в разы. Поэтому для правильного и достоверного учета электроэнергии необходимо в каждой точке измерения обеспечить минимальное действие всех влияющих величин. Их минимизации может способствовать, с одной стороны, сам счетчик, который реализует, например, функции определения неправильной последовательности фаз, обнаружения внешних магнитных полей и т.д., а, с другой стороны, проектировщики и эксплуатационный персонал, которые должны обеспечить дополнительные условия защиты счетчика от внешних влияющих величин (температуры, радиочастотных полей и т.д.).

Без выполнения этих условий достоверность учета электроэнергии даже высокоточным счетчиком будет незначительной. Выше рассмотрены оценки погрешностей счетчиков, исходя из предельных основной и дополнительных погрешностей, устанавливаемых новыми стандартами [2-4]. Заметим, что указанные предельные погрешности без изменений перешли в эти стандарты из ГОСТов [5, 6], действовавших с 1994 г. Целесообразно задаться вопросом, насколько современные счетчики соответствуют этим стандартам или, наоборот, насколько стандарты соответствуют достигнутому ныне уровню технологии изготовления электронных счетчиков? Интересно одновременно исследовать вопрос и о том, как же на самом деле распределяются по значению и знаку не предельные, а реальные основные и дополнительные погрешности счетчиков? Для ответа на эти вопросы обратимся к анализу данных, полученных в ходе трехлетних испытаний разных типов счетчиков от различных изготовителей из стран СНГ. Анализ реальных погрешностей счетчиков Результаты испытаний конкретных типов электронных счетчиков класса 1 приведены в табл. П.1 (см. Приложение).

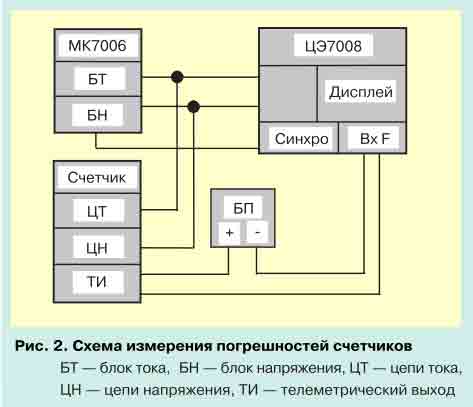

Схема измерения погрешностей испытуемых счетчиков приведена на рис. 2. Измерительный комплекс содержит трехфазный источник фиктивной мощности (ИФМ) МК7006, эталонный трехфазный ваттметр-счетчик (ВС) ЦЭ7008 100А -0,05/0,1 и источник питания (ИП) для телеметрического выхода рабочего счетчика. ИФМ предназначен для воспроизведения измеряемых физических величин переменного тока (напряжения, тока, активной и реактивной мощности), а ВС — для поверки и регулировки 3-фазных и однофазных счетчиков классов точности 0,2 и менее точных с допускаемой основной относительной погрешностью измерения активной мощности ±0,05 %. Определение относительной погрешности рабочего счетчика производится путем сравнения значения электроэнергии, учтенной им за время испытания (ее величина определяется по количеству импульсов, поступивших с телеметрического выхода счетчика на частотный вход ВС), и значения электроэнергии, учтенной самим ВС. Цифровая величина погрешности считывается непосредственно с дисплея ВС или с компьютера, подключенного к ВС (на рис. 2 не показан).

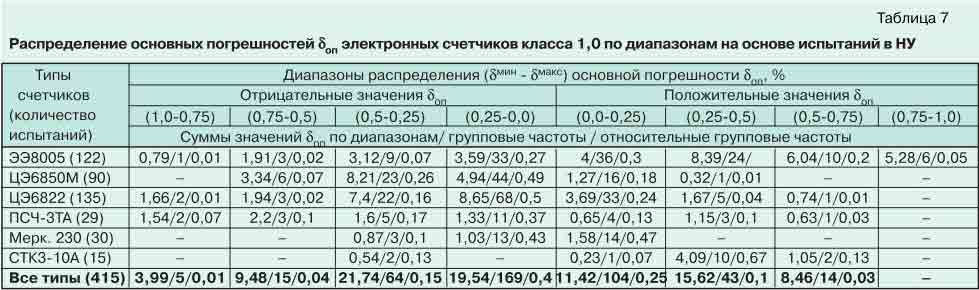

В табл. П.1 объединены результаты испытаний при НУ трехфазных счетчиков класса 1 шести типов от пяти изготовителей (Беларуси — ПРУП «ВЗЭП», России концерн «Энергомера», ФГУП «НЗИФ», ООО «Инкотекс» и Украины — ООО «Телекарт-Прибор»). Приведены данные по 29 образцам и в общей сложности по 435 отдельным измерениям. Очевидно, что горизонтальная строка (15 испытаний), соответствующая результатам испытаний определенного образца счетчика, содержит систематические погрешности, которые соответствуют конкретным условиям испытаний (установленным значениям I н и КМ). При многократном повторении для каждого конкретного образца указанных испытаний их результаты будут лишь незначительно отличаться от указанных в табл. П.1. Вместе с тем, результаты испытаний для разных образцов счетчиков в одних и тех же условиях (столбец таблицы) различны и могут рассматриваться как значения случайной величины ?_оп.

Очевидно, что по каждому столбцу таблицы можно получить вероятностное распределение этой величины и на его основе определить погрешности среднестатистического счетчика для всех конкретных условий испытаний. Если допустить, что конкретные условия испытаний или эксплуатации счетчика неизвестны, то полученные по каждому образцу счетчика результаты (строку таблицы) также можно интерпретировать как значения случайной величины ?_оп. Определим законы и числовые характеристики случайного распределения основной погрешности ?_оп как по отдельным типам счетчиков, так и в целом по их совокупности. Для этого все множество значений случайной величины ?_оп, которое принадлежит интервалу <-2,…,+2>% для счетчиков класса 1 (см. табл. 2), разобьем на группы или диапазоны с дискретностью в 0,25 % и для каждого диапазона определим арифметическую сумму значений случайной величины, групповую частоту и относительную групповую частоту попадания значений ?_оп в каждый диапазон. Результаты групповых выборок и расчетов приведены в табл. 7. На основе данных табл. 7 можно построить гистограммы и/или кривые распределения плотности вероятности случайной величины ?_оп (рис. 3).

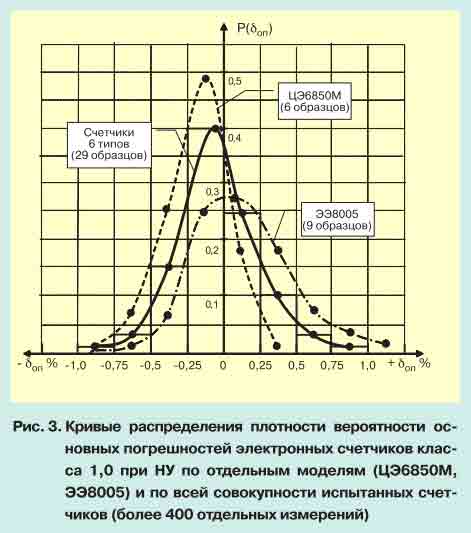

На рис. 3 приведены кривые распределения для двух типов счетчиков (ЭЭ8005, ЦЭ6850М) и для всей испытанной совокупности 3-фазных счетчиков класса 1. Очевидно, что график распределения плотности вероятности основной погрешности счетчиков близок к нормальному распределению по отдельным типам счетчиков (и тем более по всей их совокупности). Заметим, что кривая для ЭЭ8005 смещена вправо относительно начала координат, а кривая ЦЭ8050М — влево. Таблица 7

Кроме того, кривые отличаются формой (крутизной), среднеарифметическим значением (САЗ) и среднеквадратичным отклонением (СКО) основной погрешности. Числовые характеристики кривых — САЗ, СКО и диапазоны истинного значения основной погрешности ?_оп с доверительной вероятностью 0,997 приведены в табл. 8.

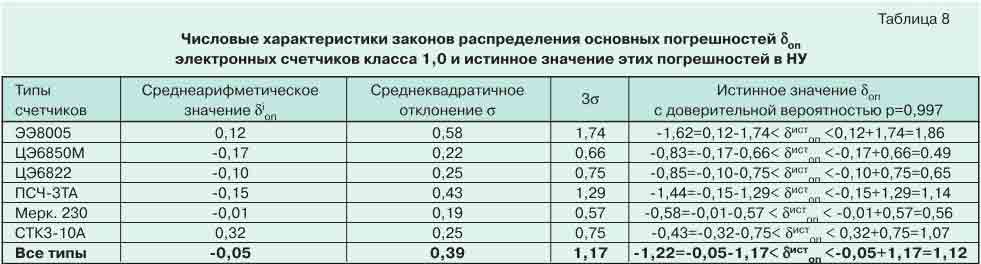

На основании анализа рис. 3 и табл. 8 можно сделать следующие выводы.

1. Счетчики конкретного производителя имеют, как правило, САЗ основных погрешностей, смещенные относительно нуля в сторону «плюс» (например, ЭЭ8005) или «минус» (например, ЦЭ6850М), что, вероятно, связано с соответствующей организацией процесса регулировки и поверки счетчиков в конкретных заводских условиях (заметим, что разнотипные счетчики ЦЭ6850М и ЦЭ6822 концерна «Энергомера» близки по своим вероятностным числовым характеристикам).

2. САЗ основных погрешностей могут достигать для отдельных типов счетчиков класса 1 величины 0,15-0,3 %, а по всей испытанной совокупности счетчиков класса 1 имеют отрицательные значения, но по абсолютной величине значительно меньше соответствующих значений САЗ для большинства типов счетчиков.

3. Распределения основных погрешностей счетчиков от различных производителей отличаются между собой по СКО в 2-3 раза, что, вероятно, связано с особенностями базовых конструкций счетчиков. Практическая интерпретация этих выводов заключается в том, что большинство счетчиков имеют САЗ основной погрешности со знаком минус, то есть недоучитывают электроэнергию в пользу потребителей (исключение составляют счетчики ЭЭ8005 ПРУП «ВЗЭП», которые, наоборот, работают в пользу продавца электроэнергии).

При использовании в сечении учета на объекте учета таких счетчиков в выигрыше всегда будет потребитель, и этот выигрыш в среднем может составить 0,15-0,3 % от всей потребленной энергии. Для уменьшения этой величины необходимо либо знать распределения погрешностей по конкретным типам счетчиков и применять счетчики с меньшим абсолютным значением САЗ, либо использовать в сечении учета счетчики различных производителей (в этом случае САЗ может быть потенциально уменьшено за счет увеличения разнообразия погрешностей).

В условиях применения счетчиков с ненулевым САЗ основной погрешности стандартный метод нахождения интегральной основной погрешности измерения электроэнергии по сечению учета объекта учета, основанный на квадратичном сложении погрешностей измерений или их пределов (см. формулу (3)) в отдельных точках учета, некорректен. Очевидно, что чем больше абсолютная величина САЗ ?_оп, тем больше реальная оценка погрешности отличается от суммы (2) и тем ближе она к сумме (3). В пределе, когда вся кривая распределения расположится в одном квадранте координатной плоскости, правильную оценку даст только сумма (3).

Для нахождения промежуточных формул вычисления суммарной погрешности в указанных случаях необходимо рассмотреть варианты использования в сечении учета счетчиков как с различными абсолютными величинами и знаками САЗ основной погрешности, так и с различными значениями максимальной плотности вероятности и СКО. Кардинальный же метод решения проблемы ненулевого САЗ ?_оп — обеспечение нулевого САЗ на стадии изготовления и заводской поверки счетчиков (результаты испытаний показали, что изготовители счетчиков даже не подозревали о существовании выявленной проблемы). Возможно, полезно потребовать от производителей счетчиков указывать в паспорте на каждый счетчик числовые характеристики распределения основной погрешности данного типа счетчика, полученные на основании совокупности типовых и выходных испытаний счетчиков.

Еще один практический вывод заключается в том, что счетчики от различных изготовителей имеют в рамках своего класса различный запас точности. Так, например, счетчики ЦЭ6850М и ЦЭ6822 обеспечивают практически все измерения с предельной основной погрешностью менее 0,85 %, в то время как счетчики ЭЭ8005 — с пределом 1,86 %. Очевидно, что первые счетчики обеспечивают при всех режимах испытаний в НУ погрешность в пределах номинального класса точности, а последние — в пределах удвоенного номинала класса, то есть дают менее точную оценку потребления электроэнергии. В целом же можно утверждать, что требования стандартов по основной погрешности соответствуют современному уровню изготовления счетчиков.

Перейдем к рассмотрению дополнительных погрешностей от влияющих величин (табл. П.2 Приложения). В табл. П.2. приведены значения суммы основной и дополнительной погрешностей счетчиков в соответствующих условиях испытаний при заданных диапазонах отклонений влияющих величин (напряжения, частоты и т.д.). Эти суммы могут рассматриваться как значения случайной величины ?_дп. На основании таблицы сформируем групповые выборки этой случайной величины (табл. 9) и построим кривые распределения ее плотности (рис. 4).

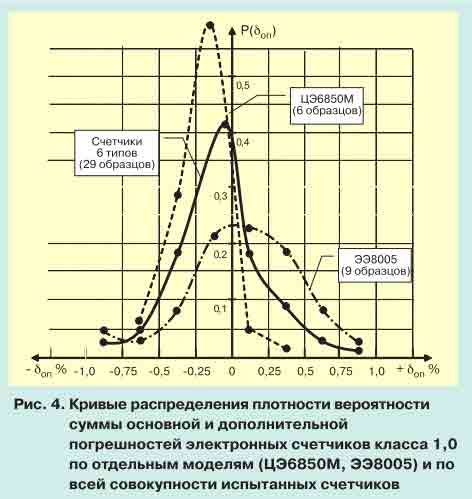

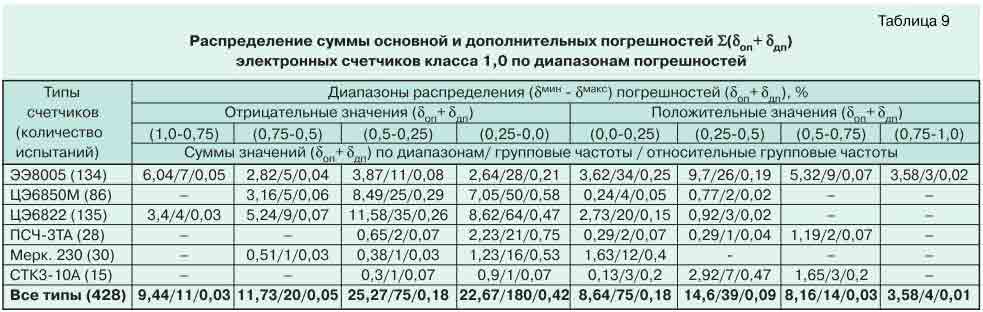

Анализ показывает, что практически все значения сумм основной и дополнительных погрешностей распределены в диапазоне номинального класса счетчиков. Сопоставив этот вывод с данными табл. 6 для счетчиков класса 1, сразу же заметим резкое несоответствие результатов испытаний максимальным пределам погрешностей, устанавливаемых стандартами: эти пределы завышены в 2-3 раза относительно действительных значений. Следовательно, можно говорить о том, что ограничения, установленные стандартами, явно устарели, не соответствуют современному уровню производства электронных счетчиков и не стимулируют его дальнейший прогресс в плане повышения устойчивости учета электроэнергии к действию влияющих факторов. Это и не удивительно, так как ограничения стандартов МЭК (и заимствованных из МЭК аналогичных российских стандартов) некритически «перекочевали» из аналогичных стандартов, установленных много лет назад для индукционных счетчиков. Этот факт уже отмечался в статье «Электронные электросчетчики. Доверять или проверять», изздание «Новости электротехники», №1, 2, 2005.

1. Большинство типов электронных счетчиков производства стран СНГ имеет статистически достоверные систематические основные и дополнительные погрешности со смещением в «минус», то есть недоучитывают электроэнергию в пользу ее потребителей. В этих условиях становятся недостоверными метрологические оценки погрешностей измерений электроэнергии, основанные на квадратичных вычислениях и нормальном законе распределения погрешностей с нулевым значением их математического ожидания.

2. При производстве электронных счетчиков и аттестации самого производства по критерию качества управления необходимо осуществлять контроль статистических характеристик распределения основных и дополнительных погрешностей выпускаемых счетчиков, а в паспортах на счетчики приводить заводские данные по распределению основных и дополнительных погрешностей для типа счетчика. Необходимо обеспечить производство счетчиков с нулевым значением математического ожидания основных и дополнительных погрешностей.

3. Оценка точности учета электроэнергии в реальных условиях эксплуатации электронных счетчиков должна основываться не на номинальном значении класса их точности, а на учете погрешностей при конкретных условиях эксплуатации. В случае невозможности оценки таких условий суммарные погрешности следует рассчитывать на наихудший случай на основе суммирования предельных значений погрешностей, установленных стандартами. Такое суммирование должно выполняться квадратично, если имеется уверенность в отсутствии статистически достоверных систематических погрешностей, и непосредственно — в ином случае.

4. Электронные счетчики одного класса точности, но различных изготовителей, существенно различаются запасом точности, обеспечивая реально различную точность оценки учета электроэнергии. Необходимо обеспечить указание в паспортах на счетчики числовых характеристик распределения погрешностей для типа счетчика. Эти данные могут стать дополнительным критерием выбора счетчиков потребителями.

5. Стандарты МЭК на электронные счетчики, а, следовательно, и основанные на них новые российские стандарты устарели в своих требованиях по предельным значениям дополнительных погрешностей, обусловленных отклонениями влияющих величин. Необходимо указанные стандарты пересмотреть в сторону 2-3 кратного уменьшения этих пределов с целью дальнейшего стимулирования прогресса в области учета электроэнергии и обеспечения его достоверности.

Автор: Гуртовцев А.Л., канд.техн.наук, РУП «БелТЭИ», г. Минск.

Автор выражает благодарность докт. техн. наук. Забелло Е.П. и начальнику испытательного центра Бордаеву В.В. за конструктивное обсуждение настоящей статьи и сделанные замечания.

Рекомендуйте эту статью другим!

• Вы здесь:
• Главная
• Учет электроэнергии
• Метрология электронных электросчетчиков

Питание потребителей собственных нужд на ТЭЦ, с ГРУ, схемы, применение РПН

Испытания электродвигателей переменного тока, перечень работ, периодичность

Требования Минэнерго к схемам главных электрических соединений, перечень

Линейные и фазные токи, схема звезда и треугольник — отличия

© 2020 Сайт посвящен энергетике, электротехнике и электронике

http://pue8.ru/uchet-elektroenegii/630-o-metrologii-elektronnykh-elektroschetchikov.html

Электросчетчики. Как выбрать, правила покупки , установка , замена .

Счетчик электроэнергии — единственный из приборов, находящихся в щитке, о котором вспоминают хотя бы раз в месяц. От его корректной работы во многом зависит сумма счета за электроэнергию. Правильно подобранный электросчетчик поможет сэкономить немалые средства. Но, что делать, если вы не знаете, какие бывают счетчики, и по каким параметрам их нужно подбирать? Не отчаивайтесь, мы вам поможем.

Электросчетчики классифицируют по следующим параметрам:

Если у вас двухфазная или трехфазная сеть – выбираете трехфазный счетчик. Если однофазная – соответственно однофазный. Тут все просто.

Однотарифный счетчик суммирует всю электроэнергию, потраченную вами. И вы оплачиваете ее по единому, максимальному тарифу. Многотарифный счетчик дифференцирует потраченную энергию в зависимости от того, в какое время она была использована. В часы наибольшей нагрузки – электроэнергия стоит дороже. В час наименьшей (например, ночью), дешевле. Например, в Москве, при однотарифном учете стоимость электроэнергии для населения составляет 4,53 рубля за киловатт, а при многотарифном от 1,62 (с 23-00 до 07-00) до 4,54 (в часы пиковой нагрузки). Таким образом. использование многотарифоного счетчика позволит сократить расходы процентов на 30.

Электронные счетчики – более современные и удобные. На рынке представлено множество моделей электронных счетчиков. У таких приборов меньше погрешность измерений, и больше функций. Кроме, непосредственно, подсчета, электронные устройства могут производить измерение параметров энергоснабжения, мониторинг энергопотребления и выполнять другие задачи. Данные могут сохраняться в памяти прибора, или передаваться на другие устройства.

• Прямого включения
• Трансформаторного включения

Счетчики прямого включения включаются непосредственно в электрическую цепь. Но, токовая обмотка счетчика рассчитана на относительно небольшую силу тока. Если же нагрузка в сети планируется очень большая (например, вы подбираете счетчик для коттеджа или многокомнатной квартиры), то счетчик подключается не напрямую, а через измерительный трансформатор.

По типу учитываемой энергии:

• Счетчики учета активной энергии
• Счетчики учета активно-реактивной энергии.

Здесь никаких рекомендаций нет. Для бытовых потребителей учет идет только активной электроэнергии. Так что можете брать счетчик любого типа. Кстати, однотарифные счетчики существуют, только, для учета активной энергии.

Класс точности электросчетчика.

Один из важных параметров. Если проще , то это – допустимая погрешность в измерениях. Т.е. если вы видите, что счетчик имеет класс точности – 2, значит погрешность измерений составляет 2%. Класс точности счетчика регламентируется ПУЭ. Согласно правилам, класс точности квартирного счетчика не должен быть больше 2.

Покупая электросчетчик, обязательно следует проверить внешний вид устройства. Не допускается наличие механических повреждений, сорванных пломб, стертых надписей. На счетчике обязательно должен быть указан срок последней поверки. И поверка эта должна была произойти не позднее, чем год (два года) назад. Согласно ПУЭ, максимальный срок давности госповерки на момент установки не должен превышать 1 год для трёхфазного электросчётчика и 2 года – для однофазного, независимо от того, был ли счётчик до этого в работе.

Установка, также как и замена электросчетчиков должна проводиться квалифицированным электриком. Если вы уверены, что способны произвести установку сами, то действуйте согласно инструкции к вашему электросчетчику. Но подключение к магистральной сети в любом случае будет производить электрик энергоснабжающей организации. Он же должен будет опломбировать счетчик.

В нашем интернет-магазине можно купить электросчетчики торговой марки «Меркурий» производимые ООО «НПК Инкотекс». Данная продукция рекомендована к использованию в Москве и Московской области.

тел. / факс +7 (495) 777-05-30 (многоканальный)

Подпишитесь и получайте новинки каталога «Престиж Электроматериалы», новости, статьи, вакансии, а также специальные предложения и скидки прямо на ваш электронный почтовый ящик.

http://www.prestig.ru/articles/view/Elektroschetchiki_Kak_vibrat_pravila_pokupki_ustanovka_zamena

Замена электросчетчика: технические и правовые аспекты

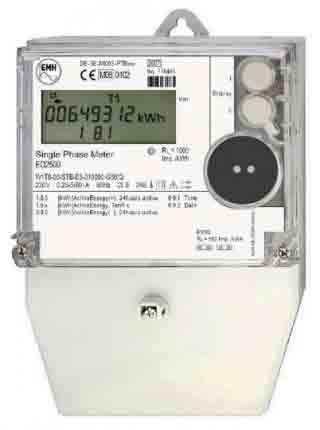

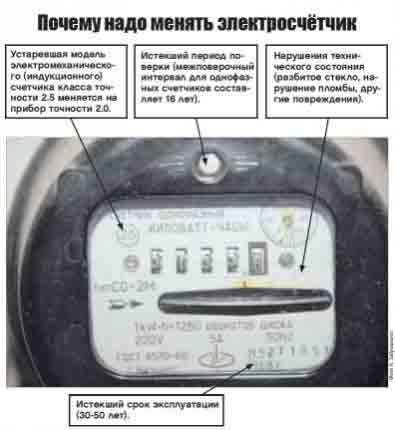

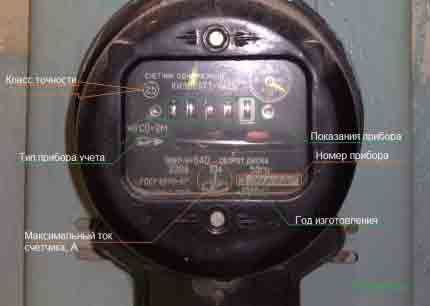

Новые счетчики электроэнергии класса точности 2,0, установленные по 261-ФЗ от 23.11.12, еще не прошли апробации. Потенциально проблема замены этих электросчетчиков на более совершенные модели остается, но избегать конфликтов с энегосбытовыми компаниями рядовому гражданину-потребителю придется.

Приборы расчета и учета различных коммунальных благ (потребляемой нами горячей и холодной воды, газа, электроэнергии) с каждым новым витком роста тарифов становятся все более популярными у населения. Знакомые с детства электросчетчики являются старейшими представителями этой славной когорты фискальных учетных устройств и потому первыми вступили на путь модернизации и замены.

Массовая замена старых счетчиков электроэнергии в многоквартирных домах осуществлялась согласно п.5 Федерального Закона РФ от 23.11.12 №261-ФЗ «об энергосбережении». Таким образом, переход со старых приборов учета класса точности 2,5 на новые индукционные категории не ниже 2,0 была проведена организованно и с минимальными затратами для простых людей.

Отметим, что граждане-потребители (по терминологии п.141 ФЗ), уже присоединенные к электрическим сетям напряжением ниже 0,4 кВ при замене электросчетчиков были ограничены 2%-ой погрешностью своих расчетных устройств. Да и в ближайшем будущем класс точности 1,0 по всем нормативным документам нам с вами не светит. Хотя сам факт признания старых электрических счетчиков класса 2,5, как непригодных средств измерения уже отраден.

В том же законе указаны дополнительные причины замены электросчетчиков, которые теперь распространяются и на вновь установленные:

• неравномерное (рывками) вращение диска в приборе;
• неработающий или странно работающий дисплей или индикатор;
• механические повреждения корпуса;
• нарушение герметичности счетчика, разбитое смотровое окно.

Неполадки понятные, изложены даже в законе доступно. Если они у вас появились, ссылаясь на Закон 28-ФЗ от 03.04.96 и ГОСТ 5570-96, смело вызывайте ремонтную бригаду.

Срок службы счетчиков электроэнергии прописан в их техническом паспорте. Обычно эти устройства, если их подключали «нормальные» электрики служат гораздо дольше. Контролирующие органы не замечают просрочку – можете продолжать пользоваться. При существующей калибровке приборов много денег вы не потеряете, а вот замена со всеми разрешительными документами влетит в копеечку (от 1500 без стоимости самого устройства). Срок эксплуатации электросчетчика при этом в расчет не принимается.

Периодичность поверки электрических устройств прописана в их техпаспорте, но на практике для всех однотипных измерительных приборов установлен единый межповерочный интервал времени, на протяжении которого показания считаются абсолютно достоверными:

• дисковые механические индукционные электросчетчики – 8 лет;
• современные электронные класса 1,0-2,0 – до 16 лет.

Регулярные поверки показаний, которые согласно регламенту должны проводиться в определенные сроки сотрудниками сбытовой компании (с периодичностью раз в полгода) если и происходят, то совершенно незаметно. Регулярная оплата счетов за электричество – лучшая защита от всех контрольных проверок.

С технической стороны – полная ясность. Производить сложные монтажные работы с приборами учета электроэнергии могут только квалифицированные специалисты поставщика услуги. Делать монтаж щитка своими руками даже в дачном домике мы вам категорически не советуем. Гарантии в виде пломбы на счетчике электроэнергии – это важно, но проверять качество монтажа вам придется самому, после подписи в акте сдачи-приемки все претензии не принимаются. Любой дефект установки, выявленный после этого, вы будете оплачивать по отдельному тарифу.

Теперь о деньгах. Счетчик установлен в квартире, собственником которой вы являетесь. Здесь все просто: ваше имущество, вы его обязаны содержать, беречь и при необходимости заменять за свой счет. В том числе по требованию энергосбытовых компаний. Читайте п.139 Постановления Правительства РФ от 31.08.06 № 530.

С вынесенными на лестничную площадку электрощитками несколько сложнее. В аварийных случаях (механическое повреждение, перегорание, отказ рабочих элементов) все операции по замене своего электросчетчика вы будете оплачивать сами, впрочем, как и покупку нового. Плановая переустановка, проводимая по инициативе вашего ТСЖ, энергетиков или Правительства, оплачивается инициаторами. Ваше согласие могут спросить, могут проигнорировать, но в любом случае новый бесплатный счетчик лучше старого.

• Новости (344)
• С чего начать? (44)
• Виды работ (17)
• Комнаты (53)
• Благоустройство (49)
• Стройматериалы (62)
• Оборудование и инструменты (47)
• Строительство (38)
• Технологические решения (5)
• Полы (149)
• Потолки (50)
• Баня и сауна (28)
• Двери (17)
• Окна (17)
• Защита (4)
• Что случилось? (0)
• Инженерные системы (36)
  • Отопление (162)
  • Водоснабжение (80)
  • Канализация (177)
  • Вентиляция (34)
  • Электричество (129)
  • Трубы (236)
  • Дренаж (49)
• Несущие конструкции (21)
• Дача (104)
  • Лунный календарь садовода-огородника на 2020 год (4)
• Навес (9)
• Калькулятор (11)
• Подсобные и хоз. помещения (15)
• Выбор квартиры (119)
• Ремонт с НУЛЯ онлайн (5)
• Дизайн и стиль (44)
• Калькуляторы (0)
• Документы (0)

Современный стиль в интерьере: олицетворение удобства, практичности и функциональности

Японский стиль в дизайне квартиры и дома

Блеск и великолепие арт-деко в интерьере квартир и домов

Барокко: дворцовый стиль в оформлении современных интерьеров

Стиль хай-тек: от оформления интерьера до строительства жилого дома

Copyright © 2020 «ogodom.ru» — Школа ремонта и строительства для домашних мастеров

Все публикуемые на сайте OGODOM.RU материалы являются написанными специально для данного ресурса и являются интеллектуальной собственностью авторов. Перепечатка материалов сайта возможна только при указании полной активной ссылки на источник.

Сайт использует файлы cookie. Продолжая просмотр сайта, вы соглашаетесь с использованием файлов cookie.

http://ogodom.ru/zamena-elektroschetchika-tehnicheskie-i-pravovyie-aspektyi.html

класс точности электросчетчика

Расчетным учетом электроэнергии называется учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Техническим (контрольным) учетом электроэнергии называется учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий, в зданиях, квартирах и т. п.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В настоящее время в России производится довольно большая гамма электросчетчиков. Они могут быть одно- или многофункциональными, позволяют работать с одним или сразу несколькими тарифами, т.е. дифференцируя их по времени или другим показателям. Выпускаются однофазные и трехфазные счетчики, электронные или классические индукционные.

Как правило, основной выбор потребителю приходится делать между индукционными и электронными электросчетчиками, которые могут быть с механическим или жидкокристаллическим отсчетным механизмом. Электронные счетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками.

Принцип работы индукционных электросчетчиков заключается во вращении подвижной части прибора, выполненной в виде металлического диска и учете/выдаче количества оборотов диска специальным счетным механизмом. Количество потребленной энергии, в этом случае, прямо пропорционально числу оборотов диска. Индукционные электросчетчики имеют более широкое распространение, т.к. повсеместно устанавливались почти конца прошлого века. Но и сейчас многие потребители не спешат переходить на более современные электронные счетчики энергии.

Электронные электросчетчики работают по принципу взаимодействия магнитных потоков 2-х катушек (неподвижной и вращаемой в магнитном потоке). В отличие от индукционных счетчиков, электронные счетчики не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов напряжения тока, в пропорциональные величины мощности и энергии.

Наиболее важные функции электронных счетчиков энергии – это тарифность счетчика и класс точности. Электросчетчик может быть однотарифным или двухтарифным.

Двухтарифные счетчики дают возможность платить за электроэнергию меньше, так как в установленное время они автоматически переключаются на ночной тариф, который почти в 2 раза ниже дневного. Двухтарифная система расчетов предполагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00). Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии.

«Класс точности» электросчетчика указывает на уровень погрешности измерений прибора. Ранее все счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности этих приборов — 2,5%). Позже был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0, что и стало весомой причиной к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0.

Стоит также отметить, что совсем недавно появился новый вид счетчиков — малогабаритные электросчетчики, которые за счет применения новейших технологий отличаются небольшими размерами и будут наиболее интересны всем, кто желает сэкономить место в электрощитке.

Итак, Вы уже определили, какой именно электросчетчик Вам необходим и хотите заменить или установить новый электросчетчик? Для этого Вам необходимо:

Схемы подключения электросчётчиков:

Просмотров: 34 168

При копировании информации с сайта, обратная ссылка обязательна.

http://mega-faza.ru/elektroshethiki.html

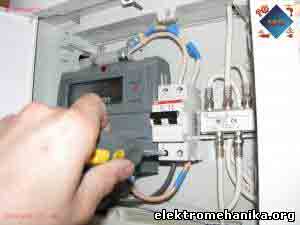

класс точности электросчетчика

Электрический счетчик – электроизмерительный прибор, предназначенный для учета расхода электрической энергии переменного или постоянного тока, которая измеряется в кВт/ч или А/ч. Электросчетчики применяются там, где осуществляется легальное потребление электроэнергии и есть возможность экономить деньги, отслеживая ее потребление за определенный промежуток времени. Электросчетчики выпускаются однофазные или трехфазные. Включаются в сеть через измерительные трансформаторы тока (непрямого включения) и без них (прямого включения). Для включения в сеть напряжением до 380 В применяются счетчики на ток от 5 до 20 А. В настоящее время в основном используются два типа электросчетчиков – индукционные и электронные. При этом первых гораздо больше, поскольку они устанавливались до середины 90-х годов.

Возникает вопрос, какой счетчик лучше – индукционный или электронный? Чтобы ответить на него, надо понимать, какие задачи на него будут возложены кроме простого списывания показаний. Нужны ли будут различные функции, заложенные в большинстве электронных счетчиков.

Принцип работы индукционного электросчетчика заключается во взаимодействии магнитных сил катушек индуктивности тока и напряжения с магнитными силами алюминиевого диска, в результате взаимодействия число оборотов диска прямо пропорционально отражает расход электроэнергии счетным механизмом. Индукционные счетчики являются устаревшими, не поддерживают многотарифный учет и возможность дистанционной передачи показаний.

В отличие от индукционных счетчиков, электронные счетчики построены на основе микросхем, не содержат вращающихся частей и производят преобразование сигналов, поступающих с измерительных элементов, в пропорциональные величины мощности и энергии. Электронные электросчетчики отличаются более высокой точностью и надежностью по сравнению с индукционными электросчетчиками, имеют больший меж поверочный интервал.

На лицевой стороне счетчика указывается число оборотов диска (для индукционного счетчика) или количество импульсов (для электронного), соответствующее 1 кВт?ч электроэнергии. Например, 1 кВт?ч – 1250 оборотов диска. Количество потребленной электроэнергии, в этом случае, прямо пропорционально числу оборотов диска.

Класс точности – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах счетчики имели класс точности 2.5 (максимально допустимый уровень погрешности составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0

Также важным параметром электросчетчика является тарифность. До недавнего времени все электросчетчики, применяемые в быту, были одно тарифными. Современные счетчики позволяют вести учет по зонам суток и даже по временам года. Двух тарифные счетчики дают возможность платить за электроэнергию меньше – в установленное время они автоматически переключаются на ночной тариф, который почти вдвое ниже дневного. Двух тарифная система предлагает отдельные тарифы для дня (с 7:00 до 23:00) и ночи (с 23:00 до 7:00). Самые современные модели могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы счетчиков, способных поддерживать несколько тарифов. Тарифы и время режимов вводятся представителем электроснабжающей организации, которые ставят электросчетчик на учет, пломбируют его и дают разрешение на использование.

Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии АСКУЭ, которые предоставляют жителям возможность производить учет электроэнергии дифференцированно по времени суток. В эту систему входят не только двух тарифные счетчики, но и аппаратура автоматики, которая позволяет программировать электросчетчики и снимать с них показания дистанционно. Если дом не оборудован автоматизированной системой учета, то можно установить двух тарифный счетчик с тарификатором.

С течением времени, из-за износа материалов, класс точности электросчетчика может меняться. Наступает время, когда электросчетчик необходимо повторно проверить на точность показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется меж поверочным интервалом. Меж поверочный интервал измеряется в годах и указывается в паспорте электросчетчика. Продолжительность меж поверочного интервала связана со сроком эксплуатации прибора и с гарантией на него. Важное значение имеет возможность произвести гарантийный и послегарантийный ремонт.

Чтобы проверить правильность начисления оплаты в современном электросчетчике, уже не нужно искать старые квитанции об оплате – счетчик с соответствующей функцией покажет, сколько и в каком месяце и по какому тарифу израсходовано электроэнергии. Вычислять в столбик разницу между показаниями за месяц уже не нужно, электросчетчик способен сам это сделать.

В настоящее время существует большой выбор электросчетчиков. Каждый из них имеет свои характеристики, различные функциональные возможности. Конечно, не всем нужны различные функции, такая, например, как многотарифность, некоторые хотят простой, надежный и точный счетчик по разумной цене. В настоящее время существует большой выбор электросчетчиков, можно выбрать именно тот, который больше подходит.

Электросчетчик однофазный индукционный одно тарифный.

Электросчетчик однофазный индукционный одно тарифный в основном предназначен для измерения и одно тарифного учета активной электрической энергии в однофазных двухпроводных цепях переменного тока. Такие электросчетчики выбираются по классу точности, по климатическим условиям, по объединению приборов учета в АСКУЭ, по телеметрическому выходу или определенному типу интерфейса. Однофазные двух тарифные счетчики с внешним тарификатором подразумевают обязательно использование такого тарификатора. Однофазный электросчетчик должен быть устойчив к электромагнитному воздействию.

Имеет высокую надежность и долговечность, изготавливается из материалов, не поддерживающих горение, срок службы не менее 30 лет, выпускаются как в классическом корпусе черного цвета, так и в корпусе из прозрачного материала.

Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, торговых киосков, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от однофазной электросети.

Электросчетчик трехфазный электронный многотарифный.

Электросчетчик трехфазный электронный многотарифный имеет встроенный цифровой интерфейс, встроенный тарификатор.

Обеспечивает – учет активной и реактивной электроэнергии в одно или многотарифном режимах суммарно по всем фазам или может осуществлять учёт активной энергии по каждой фазе отдельно. На жидко-кристаллическом дисплее индицируются – значения активной и реактивной электрической энергии, измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз, измерение по каждой фазе – тока, напряжения, частоты, cos ф, углов между фазными напряжениями. Такой электросчетчик поддерживает передачу данных измерений по силовой сети, по интерфейсам – CAN, RS-485. Может передаваться вся доступная информация. Имеется возможность программировать счётчик в режим суммирования фаз «по модулю” для предотвращения хищения электроэнергии при нарушении фазировки подключения, имеется возможность корректировать внутренние часы электросчетчика.

Предназначен для эксплуатации в электроустановках административных, жилых и общественных зданий, производственных помещений, коттеджей, дач, магазинов, гаражных кооперативов и т.п. при снабжении потребителей электроэнергии от трехфазной электросети.

Расчет мощности нагрузки.

Иногда возникает необходимость узнать, сколько потребляют отдельные электроприборы в данный момент времени. Для этого необходимо отключить ненужные приборы, включить нужные. Дале посчитать количество оборотов диска или количество импульсов за одну минуту в зависимости от типа счетчика и рассчитать по формуле:

W = (n * 60)/(Imp * t), кВт

где W — потребляемая мощность за час, n — количество импульсов или оборотов диска за определенный период времени, Imp — количество импульсов или оборотов диска соответствующих 1 кВт*ч, t — время в минутах.

Схемы подключения электросчетчика.

Схема подключения однофазного (индукционного) электросчетчика.

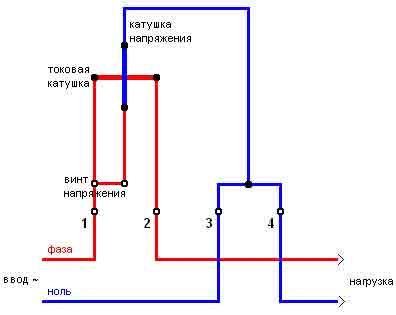

Фазный провод и токовая катушка обозначены красным цветом; нулевой провод и катушка напряжения обозначены синим цветом.

Схема подключения трехфазного электросчетчика прямого действия (подключения).

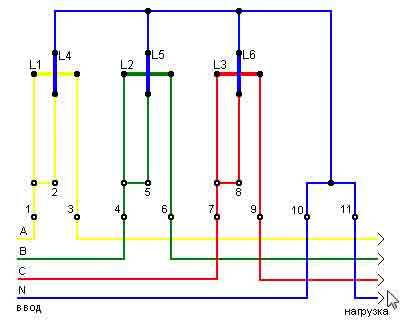

Фаза «А” обозначена желтым цветом, фаза «В” – зеленым, фаза «С” – красным, нулевой провод «N” – синим цветом; L1, L2, L3 – токовые катушки; L4, L5, L6 – катушки напряжения; 2, 5, 8 – винт напряжения; 1, 3, 4, 6, 7, 9, 10, 11 – клеммы для подключения электропроводки к счетчику.

Схема подключения трехфазного электросчетчика через трансформаторы тока.

http://elektromehanika.org/publ/stati_po_ehlektrotekhnike/ustanovka_ehlektroschetchika/2-1-0-150

Классификация и технические характеристики счетчиков — Обслуживание индукционных счетчиков и цепей учета в электроустановках

Различают однофазные и трехфазные счетчики. Однофазные счетчики применяются для учета электроэнергии у потребителей, питание которых осуществляется однофазным током. Для учета электроэнергии трехфазного тока применяются трехфазные счетчики. Трехфазные счетчики можно классифицировать следующим образом.

По роду измеряемой энергии — на счетчики активной и реактивной энергии.

В зависимости от схемы электроснабжения, для которой они предназначены,- на трех проводные счетчики, работающие в сети без нулевого провода. И четырёх проводные, работающие в сети с нулевым проводом.

По способу включения счетчики можно разделить на 3 группы:

Счетчики непосредственного включения (прямого включения), включаются в сеть без измерительных трансформаторов. Такие счетчики выпускаются для сетей 0,4/0,23 кВ на токи до 100 А[1].

Счетчики полу косвенного включения, своими токовыми обмотками включаются через трансформаторы тока. Обмотки напряжения включаются непосредственно в сеть. Область применения-сети до 1 кВ.

Счетчики косвенного включения, включаются в сеть через трансформаторы тока и трансформаторы напряжения. Область применения-сети выше 0,4 кВ. Изготовляются двух типов.

Трансформаторные счетчики — предназначенные для включения через измерительные трансформаторы. Эти счетчики имеют пересчетный коэффициент (10n).

Трансформаторные универсальные счетчики — предназначены для включения через измерительные трансформаторы, имеющие любые коэффициенты трансформации. Для универсальных счетчиков пересчетный коэффициент определяется по коэффициентам трансформации установленных измерительных, трансформаторов.

В зависимости от назначения счетчику присваивается условное обозначение. В обозначениях счетчиков буквы и цифры означают: С — счетчик; О — однофазный; А — активной энергии; Р — реактивной энергии; У — универсальный; 3 или 4 для трех или четырех проводной сети. Пример обозначения: СА4У — трехфазный трансформаторный универсальный четырех проводный счетчик активной энергии.

Если на табличке счетчика поставлена буква М, это значит, что счетчик предназначен для работы и при отрицательных температурах (-150 — +250 С).

Счетчики активной и реактивной энергии, снабженные дополнительными устройствами, относятся к счетчикам специального назначения.

Двух тарифные счетчики — применяются для учета электроэнергии, тариф на которую изменяется в зависимости от времени суток.

Счетчики с предварительной оплатой — применяются для учета электроэнергии бытовых потребителей, живущих в отдаленных и труднодоступных населенных пунктах.

Счетчики с указателем максимальной нагрузки — применяются для расчетов с потребителями по двух ставочному тарифу (за израсходованную электроэнергию и максимальную нагрузку). Они описаны в § 11.

Телеизмерительные счетчики — служат для учета электроэнергии и дистанционной передачи показаний.

К счетчикам специального назначения относятся и образцовые счетчики, предназначенные для поверки счетчиков общего назначения.

Техническая характеристика счетчика определяется следующими основными параметрами.

Номинальное напряжение и номинальный ток — у трехфазных счетчиков указываются в виде произведения числа фаз на номинальные значения тока и напряжения, у четырех проводных счетчиков указываются линейные и фазные напряжения, например: 3 5 А; З 380/220В.

У трансформаторных счетчиков вместо номинальных тока и. напряжения указываются номинальные коэффициенты трансформации измерительных трансформаторов, для работы с которыми счетчик предназначен, например:3 150/5 А, 3 6000/100 В. На счетчиках, называемых перегрузочными, указывается значение максимального тока непосредственно после номинального, например 5-20А. Номинальное напряжение счетчиков, прямого и полу косвенного включения, должно соответствовать номинальному напряжению сети, а счетчиков косвенного включения — вторичному номинальному напряжению ТН.

Точно так же номинальный ток должен соответствовать вторичному номинальному току трансформатора тока (5 или 1 А). Счетчики допускают длительную перегрузку по току без нарушения правильности учета: трансформаторные и трансформаторные универсальные — 120%; счетчики прямого включения — 200% и более (в зависимости от типа).

Класс точности счетчика — это его наибольшая допустимая относительная погрешность, выраженная в процентах. В соответствии с ГОСТ 6570-75 * счетчики активной энергии должны изготавливаться классов точности; 0,5; 1,0; 2,0; 2,5; счетчики реактивной энергии – классов точности 1,5; 2,0; 3,0.

Трансформаторные и трансформаторные универсальные счетчики учета активной и реактивной энергии должны быть класса точности 2,0 и более точные.

Класс точности устанавливается для условий работы, называемых нормальными. К ним откосятся: прямое чередование фаз; равномерность и симметричность нагрузок по фазам; синусоидальность тока и напряжения (коэффициент линейных искажений не более. 5%); номинальная частота (50 Гц±0,5%); номинальное напряжение (±1%); номинальная нагрузка; cos =l (для счетчиков активной энергии) и sin =l (для счетчиков реактивной энергии);температура окружающего воздуха 20°±3° С (для счетчиков внутренней установки); отсутствие внешних магнитных полей (индукция не более 0,5 мТл); вертикальное положение счетчика.

Передаточное число счетчика — это число оборотов его диска, соответствующее единице измеряемой энергии. Например, 1 кВт*ч. равен 450 оборотам диска. Передаточное число указывается на табличке счетчика.

Постоянная счетчика — это значение энергии, которое он измеряет за 1 оборот диска. Если передаточное число N имеет размерность «оборот на киловатт-час», то его постоянная С, Вт*с/обор определится по выражению

(9)

Чувствительность счетчикa — определяется наименьшим значением тока (в процентах к номинальному) при номинальном напряжении и cos = 1 (sin =1), который вызывает вращение диска без остановки. При этом допускается одновременное перемещение не более двух роликов счетного механизма.

Порог чувствительности не должен превышать: 0,4% — для счетчиков класса точности 0,5; 0,5% — для счетчиков классов точности 1,0; 1,5;2 и 1,0% — для счетчиков класса точности 2,5 и 3,0.

Емкость счетного механизма — определяется числом часов работы счетчика при номинальных напряжении и токе, по истечении которых счетчик дает первоначальные показания. Согласно ГОСТ 6570-75 не менее 1500ч.

Собственное потребление мощности (активной и полной) обмотками счетчиков — ограничено стандартом. Так, для трансформаторных и трансформаторных универсальных счетчиков потребляемая мощность в каждой токовой цепи при номинальном токе не должна превышать .2,5 В*А для всех классов точности, кроме 0,5. Мощность, потребляемая одной обмоткой напряжения счетчиков до 250 В; для классов точности 0,5; 1; 1,5 — активная 3 Вт, полная 12 В*А, для классов точности 2,0; 2,5; 3,0 — соответственно.2 Вт и 8 В*А.

© Электроэнергетика При перепечатке и цитировании активная гиперссылка на сайт обязательна.

http://forca.ru/knigi/uchet/obsluzhivanie-indukcionnyh-schetchikov-i-cepei-ucheta-v-elektroustanovkah_2.html

Как выбрать электросчетчик – Выбираем электросчетчик

Рассмотрим вопрос о том, как выбрать электросчетчик. Если вы решили поменять электросчетчик, не спешите покупать первый попавшийся. И тем более, не стоит покупать счетчик электроэнергии бывший в употреблении или в сомнительной лавке за углом. Ведь именно от этого неприметного прибора учета будут зависеть не только ваши расходы на электроэнергию, но и безопасность всего вашего жилища.

Переходя к более детальному рассмотрению темы про то, как выбрать электросчетчик напомним, что справа страницы размещены наиболее задаваемые нашими пользователями вопросы. В настоящее время потребляемая электрическая энергия едва ли не единственная коммунальная услуга, платить за которую приходится в соответствии с показаниями приборов ее учета — электрических счетчиков. Все остальные услуги (горячее и холодное водоснабжение, отопление, а также газ) потребляются практически безучетно. Плата за воду, теплоснабжение и газ, как правило, рассчитывается исходя из определенных нормативов, а также в зависимости от размера жилой площади и количества зарегистрированных на ней жильцов. Это нередко приводит к тому, что платить за коммунальные услуги приходится больше, чем реально было потреблено. И только рассчитываясь за электрическую энергию, вы всегда платите равно столько, сколько использовали.

Проходят времена, когда электросчетчик, этот вечно дребезжащий черный короб, лишь раздражал своим мало презентабельным внешним видом. На сегодня технологии учета электроэнергии не стоят на месте, и их точность и надежность защищают интересы потребителя. Современный электросчетчик больше похож на элегантный калькулятор. Он бесшумный, надежный, высокотехнологичный и информативный. Делая обзор по вопросу о том, как выбрать электросчетчик, подчеркнем следующее. Ответ на иной вопрос можно найти, введя вопрос в поисковую строчку вверху страницы.

Продолжаем разъяснения о том, как выбрать электросчетчик. Индукционные и электронные счетчики – что лучше?

В настоящее время существует огромный выбор электросчетчиков. Каждый из них имеет свои особые характеристики, разный набор функциональных возможностей. На сегодня главным образом используются два типа счетчиков – индукционные и электронные. При этом первые занимают доминирующее положение, поскольку они устанавливались повсеместно вплоть до середины 90-х годов. Перед покупателем встает вопрос, какой счетчик выбрать — индукционный или электронный? Чтобы ответить на него, надо для себя точно сформулировать, какие задачи будут возложены на приобретаемый электросчетчик, кроме простого списывания показаний один раз в месяц. Нужны ли будут потребителю электроэнергии те многочисленные функции, заложенные в большинстве электронных счетчиков?

Большая часть их характеристик интересна лишь специалистам, для потребителя важнейшими являются «класс точности» и так называемая «тарифность».

«Класс точности». «Класс точности» – основной технический параметр электросчетчика. Он указывает на уровень погрешности измерений прибора. До середины 90-х годов все устанавливаемые в жилых домах электросчетчики имели класс точности 2.5 (т.е. максимально допустимый уровень погрешности этих приборов составлял 2,5%). В 1996 году был введен новый стандарт точности приборов учета, используемых в бытовом секторе – 2.0. Именно это стало толчком к повсеместной замене индукционных счетчиков на более точные, с классом точности 2.0

«Тарифность» Также при описании вопроса о том, как выбрать электросчетчик обратим внимание на возможность комментирования сообщения.

Другие материалы по теме – как выбрать электросчетчик

Поскольку ночной тариф значительно ниже дневного, это дает возможность существенно сократить расходы на оплату электроэнергии. Самые «продвинутые» модели готовы к любому изменению условий оплаты электричества: они могут перестраиваться на любую тарифную политику. Например, если энергетики решат сделать скидки по выходным, то воспользоваться ими смогут лишь владельцы электросчетчиков, способных поддерживать несколько тарифов.

Двухтарифная система учета в равной степени отвечает потребностям как абонентов, так и энергосистемы. Дело в том, что нагрузка на электростанции в течение суток неравномерна – по утрам и вечерам отмечается пик энергопотребления, в то время как ночью энергетикам приходится резко сокращать выработку энергии. Такая неравномерность графика нагрузки энергосистемы негативно сказывается на техническом состоянии оборудования. Кроме того, в периоды максимумов компания вынуждена задействовать все свои мощности.

Повсеместное распространение двухтарифного учета среди потребителей позволяет значительно снизить производственные издержки, а также отложить на некоторое время ввод новых генерирующих мощностей за счет уменьшения потребления электроэнергии в часы максимума.

Сегодня все новые дома еще на стадии строительства оборудуются автоматизированными системами учета электроэнергии, которые и предоставляют жителям возможность производить учет потребленной электроэнергии дифференцированно по времени суток. В эту систему входят не только двухтарифные счетчики, но и специальная аппаратура, позволяющая программировать приборы учета и снимать их показания дистанционно. Если ваш дом не оборудован автоматизированной системой учета, то воспользоваться преимуществами двухтарифной системы можно, установив двухтарифный счетчик со встроенным тарификатором. Рассматривая ответ на вопрос как выбрать электросчетчик, обратим внимание на наиболее интересующие в последнее время ответы, размещенные справа на странице.

С течением времени, из-за износа, старения материалов класс точности электросчетчика неизбежно меняется. Наступает момент, когда электросчетчик необходимо повторно проверить на точность его показаний. Период с момента первичной проверки (обычно с даты выпуска) до следующей проверки называется межповерочным интервалом (МПИ). Исчисляет- ся МПИ в годах и указывается в паспорте электросчетчика.

Обычно электронные счетчики значительно уступают в длительности МПИ по сравнению с индукционными счетчиками. Спросите – почему? Да потому что при более внимательном рассмотрении комплектации, используемой в большинстве отечественных электронных счетчиков, выясняется, что используются либо детали, стабильность параметров которых производитель не нормирует (обычно это изготовитель из Азии), либо низкостоимостные комплектующие, не гарантирующие сохранения класса точности в течение заявленного срока МПИ.

Также, рассматривая запрос про то, как выбрать электросчетчик выделим следующее. Продолжительность МПИ тесно связана со сроком эксплуатации электросчетчика и с гарантией на него. Все эти параметры заявляются производителем и при покупке электросчетчика надо обязательно обращать на них внимание. Немаловажное значение имеет возможность произвести гарантийный и послегарантийный ремонт в том регионе, где вы проживаете.

Как поменять электросчетчик?

У каждого потребителя есть возможность установить свой электросчетчик. Если вы решили заменить прибор на новый и современный, то, во-первых, должны помнить – купленный вами электросчетчик должен значиться в Госреестре – списке импортных и отечественных приборов, прошедших сертификацию и утвержденных к эксплуатации на территории России. Еще раз хотим подчеркнуть по вопросу о том, как выбрать электросчетчик, что введя другой запрос вверху страницы в поисковую строчку можно получить подробный ответ с видео материалом.

Второе, и очень важное, условие: после установки или модернизации электросчетчик должен быть поставлен на учет. Для этого приглашают представителя электроснабжающей компании, который, убедившись, что все сделано правильно, опломбирует прибор и даст разрешение на его использование. Затем специалисты компании примут его в эксплуатацию и снимут начальные показания электросчетчика. Только после этого расчеты за электрическую энергию будут осуществляться в соответствии с показаниями нового прибора учета.

Далее, рассматривая тему про то, как выбрать электросчетчик поясним следующий момент. В-третьих, не рекомендуется устанавливать новый электросчетчик самостоятельно. Самовольный демонтаж старого электросчетчика является нарушением договора с энергокомпанией. Сорванная на старом счетчике пломба влечет за собой изменение порядка расчетов – они будут производиться не по показаниям нового электросчетчика, а исходя из энергоемкости электроприборов, установленных в квартире.

Надежные электросчетчики по доступной цене

Если раньше от электросчетчика требовалось только одно: учесть потребленную электроэнергию, то сейчас электросчетчик может помочь владельцу разобраться в структуре своих расходов.

Чтобы проверить правильность начисления оплаты, уже не придется перерывать старые квитанции — электросчетчик с соответствующей функцией покажет, сколько в каком месяце и по какому тарифу «нагорело». Даже вычислять в столбик разницу между показаниями электросчетчика за месяц не придется: он способен делать это сам. В дополнение к ответу на вопрос о том, как выбрать электросчетчик предлагаем полезное видео.

И в завершение рассмотрения интересующего запроса про то, как выбрать электросчетчик отметим следующий момент. В настоящее время существует огромный выбор приборов учета. Каждый из них имеет свои особые характеристики, разный набор функциональных возможностей. Конечно, не всем нужны такие опции, некоторые хотят простой, надежный и точный электросчетчик по минимальной цене. Из широкого ассортимента счетчиков электроэнергии всегда можно выбрать именно тот, который больше всего подходит именно вам.

Прочитать следующие полезные советы

Размещенные на сайте материалы, включая статьи, могут содержать информацию, предназначенную для пользователей старше 18 лет, согласно Федерального закона №436-ФЗ от 29.12.2010 года "О защите детей от информации, причиняющей вред их здоровью и развитию". 18+.

http://www.ga-ba-na.ru/ga-ba-na/1961_kak_vybrat_elektroschetchik.htm
