Как правильно установить и подключить электросчетчик

То, что электросчетчик является прибором для измерения электроэнергии, знают даже дети. Но каким образом он работает и как его правильно установить? Можно, конечно, довериться профессионалу-электрику. Но разве не интересней разобраться самому?

По основной классификации счетчики разделяются:

— по фазам (одно-, трехфазные),

— по типу тока (постоянный, переменный),

— по численности тарифов (однотарифные – для стандартного подсчета, многотарифные – для разбивки на дневной и ночной тариф),

— по типу подключения (в силовую сеть или через трансформатор),

— по конструкции (электрический, индукционный, комбинированный).

Мы не будем останавливаться подробно на сложных приборах, которых подключают в производственных помещениях, офисах и многофункциональных зданиях – там уж точно должен быть свой электрик. А чтобы выбрать счетчик для обычной квартиры следует знать о нем следующее: тип прибора, тип тока в вашем доме (в стандартном варианте 220В – для подключения к которому нужен однофазный прибор), есть ли разбивка на суточные тарифы. Что касается типа подключения – домашние счетчики крайне редко подсоединяются через трансформаторы, ток протекает в пределах счетчика.

Выбирая между электрическим и механическим (индукционным), отдайте предпочтение первому. Он компактен, не содержит вращающихся элементов, и кроме основной функции (подсчета энергии) содержит ряд дополнительных: позволяет организовать многотарифную систему учета, просмотреть данные за определенный период (при наличии функции ретроспективы). А индукционный счетчик стоит значительно дешевле и рекомендуется для помещений с низким энергопотреблением.

И ещё один момент, на который следует обратить внимание: дата госпроверки счетчика (обычно, указана прямо на кожухе прибора). Неважно, новый это счетчик или бывший в эксплуатации, – срок со времени проверки не должен превышать 2 года (для однофазного прибора).

Кратко об устройстве и работе электрического и индукционного счетчика

Принцип действия электросчетчика прост, как и все гениальное: измеряя электронную мощность в сети, он преобразует электрический сигнал в аналоговый, а после – в импульсный.

Внешне – это коробочка с проводами. Не будем разбирать её на части, достаточно знать функциональные элементы, которые входят в состав электрического счетчика:

• преобразователь (тот самый, что отвечает за изменение аналогового сигнала);

• микроконтроллер – основной компонент прибора, который принимает «переведенный» преобразователем цифровой импульсный сигнал, подсчитывает количество расходуемой энергии и передает в виде информации на устройство вывода или дисплей (при наличие жидкокристаллической матрицы);

• различные датчики (количество и виды зависят от конфигурации счетчика).

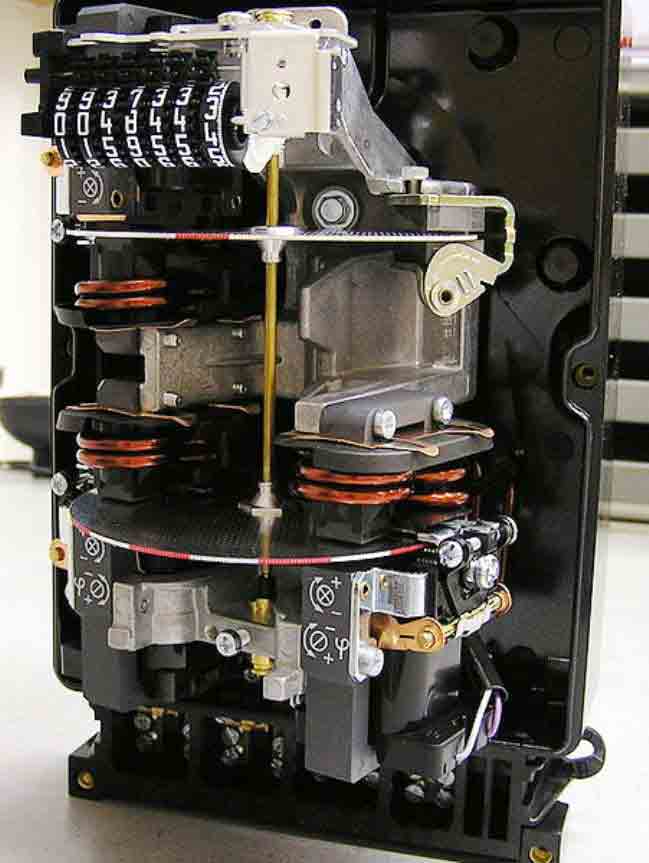

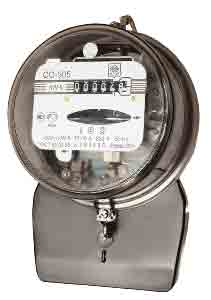

Основным элементом индукционного счетчика выступает алюминиевый подвижный диск, который находится между токовой катушкой и обмоткой напряжения. Когда по токовой катушке проходит электрический ток, к сети подключается обмотка напряжения. Подвижный диск, благодаря созданному магнитному полю, вращается пропорционально показателю расхода электроэнергии, задевая цифровые барабаны, которые и фиксируют значение.

Итак, с выбором прибора вы определились и даже получили предписание от энергосбыта на установку (иначе – готовьтесь к штрафу за самовольную несанкционированную замену). Чтобы получить это предписание, нужно всего лишь иметь группу допуска не ниже третьей (по электробезопасности, разумеется), а значит – пройти аттестацию на право работы на электроустановках. Нет допуска? Вызывайте электрика.

Если вы по-прежнему полны решимости все сделать самостоятельно, подготовьте следующие инструменты:

— отвертки (в т.ч. и крестообразную);

— однополюсный индикатор напряжения;

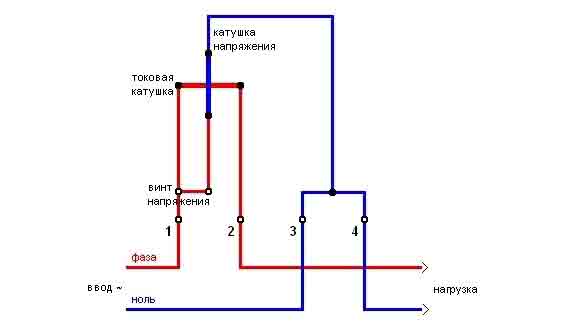

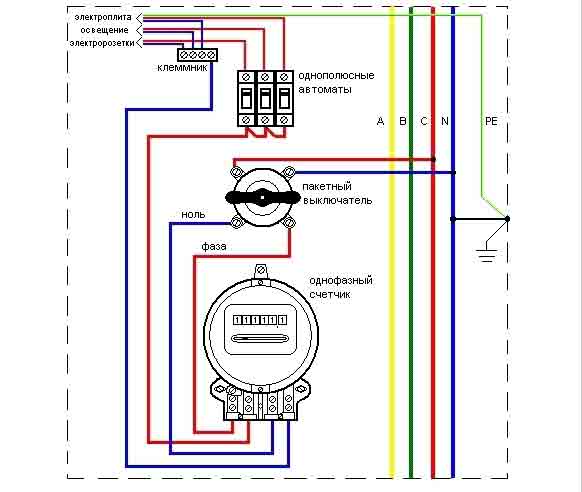

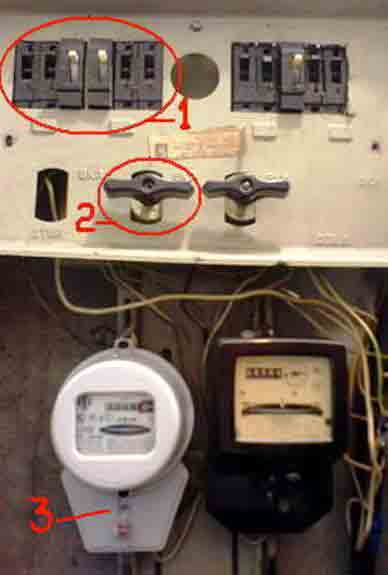

Ознакомьтесь со схемой подключения электрического счетчика

Алгоритм действий для замены старого счетчика на новый:

1. Отключаем однополюсные автоматы (выворачиваем пробки);

2. Отключаем двухполюсный автомат (пакетный выключатель);

3. Снимаем крышку клеммного ряда электросчетчика;

4. Проверяем отсутствие напряжения в клеммном ряду индикатором;

5. Нумеруем провода прибора (разумеется, на изоляции) маркером слева направо;

6. Отсоединяем провод клеммы 1 счетчика (его нужно заизолировать подходящим материалом, например, изолентой или колпачком иголки со шприца);

7. То же самое проделываем с проводами клемм 3, 2, 4 (именно в таком порядке);

8. Снимаем старый электросчетчик с креплений на щите;

9. Закрепляем новый однофазный электросчетчик (на винт или специальную планку, в зависимости от креплений, прилагаемых к прибору);

10. Подключаем провода с соответствующими номерами на клеммы 1, 2, 3 и 4;

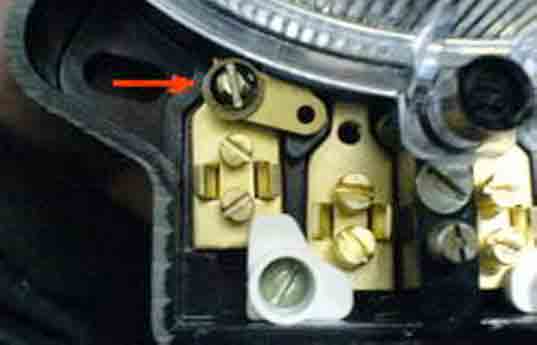

11. Протягиваем винт напряжения (он существует в некоторых моделях, располагается под зажимной крышкой и соединяет клемму 1 с клеммой катушки напряжения);

12. Включаем двухполюсный автомат (пакетный выключатель);

13. Проверяем схему подключения: если все сделано правильно, индикатор покажет наличие фазы на клемме 1 и 2.

14. Включаем однополюсные автоматы (вворачиваем пробки);

15. Тестируем работу счетчика – для этого нужно включить какой-либо электроприбор и проследить, чтобы диск индукционного счетчика вращался вправо (или замигал световой индикатор электрического счетчика). Если вдруг окажется, что диск вращается в обратном направлении (или на табло электронного счетчика светится индикатор «реверс») – заново отключите все приборы и автоматы, удостоверьтесь в отсутствии напряжения и поменяйте местами провода клеммы 1 и 2;

16. Устанавливаем крышку на клеммном ряду счетчика;

17. Вызываем представителя энергосбыта для опломбирования прибора.

Если же вы не меняете счетчик, а устанавливаете новый – переходите сразу к пункту 9.

Общие правила и рекомендации для установки электросчетчиков:

— расстояние между полом и электросчетчиком должно быть в пределах 0,8-1,7м (для удобства, такие приборы устанавливаются на уровне глаз);

— ровное размещение (угол наклона – не более 1 градус) и доступность обслуживания;

— не допускается наличие паек, скруток и прочих дефектов на двухжильном проводе, по которому идет питание электросчетчика;

— при монтаже важно обеспечить надежный контакт для проводов. Для этого рекомендуется производить затяжку клеммных винтов в два приема (первый раз затянуть максимально, затем ослабить и затянуть вт орично до упора).

http://samsmogy-remont.ru/electricity/kak-ustanovit-elektroschetchik/

устройство проверки электросчетчиков активной энергии

Изобретение относится к электротехнике и может быть использовано при разработке электросчетчиков активной энергии. Заявлено устройство проверки электросчетчиков активной энергии индукционного типа, содержащее рабочий конденсатор, заряжаемый от электрической сети через высокочастотный коммутатор и разряжаемый обратно в сеть непосредственно, емкость которого выбирают из расчета безучетно потребляемой мощности. При этом рабочий конденсатор одним из его полюсов подключен к фазному и нулевому проводникам электросети через управляемые попеременно силовые транзисторы, а другим — через коммутирующие попеременно симисторы, параллельно которым включены фильтрующие конденсаторы. Кроме того, в разрядных цепях рабочего конденсатора использованы два дополнительных коммутирующих симистора, а попеременное включение всех силовых транзисторов и симисторов осуществлено подключенным к ним блоком управления, работа которого синхронизирована сигналом электрической сети. Технический результат — оценка защищенности электросчетчиков активной энергии от возможности ее неконтролируемого хищения. 2 ил.

Изобретение относится к электротехнике и может быть использовано при разработке электросчетчиков активной энергии.

Общее потребление электроэнергии в 2010 году составило около одного триллиона кВт·час. Статистический анализ показал, что не менее 10 процентов генерируемой и поставляемой пользователям энергии ими похищается, что составляет коммерческие потери. Известны различные способы борьбы с хищениями электроэнергии бытовыми потребителями [1-2] в сельской местности, пригородных домах и садоводствах путем переброса фазного и нулевого проводников ввода, подсоединяемого к ответвлению от ВЛ — 0,4 кВ, и при использовании скрытого заземляющего устройства. Эти способы создают экономию не менее 30 миллиардов рублей ежегодно. Промышленность разработала новые электросчетчики с двумя токовыми измерительными цепями (например, типа СЕ-200), использование которых нечувствительно к указанному перебросу проводников ввода. Такие электросчетчики устанавливают в городах и в новостройках. Однако работа таких электросчетчиков может быть нарушена применением простых электрических схем [3-4], предназначенных для проверки токовой чувствительности электросчетчиков, при использовании скрытого заземляющего устройства. Это еще больше увеличит масштабы хищения электроэнергии, особенно в связи с постоянным ростом тарифов на нее.

Меры противодействия хищению электроэнергии, предпринимаемые Гостехнадзором и местными отделениями Энергосбыта, оказываются недостаточными, и тенденция роста хищений электроэнергии требует помимо усиления контрольных функций создания приборов учета электроэнергии принципиально иной конструкции [5] что приводит, в частности, к отказу от использования в них индукционных измерителей тока, поскольку разработаны электронные схемы остановки или замедления работы индукционных приборов учета, которые не требуют использования скрытого заземляющего устройства, при этом пломбировка, прочное закрепление и целостность элементов электросчетчика не нарушаются потребителями. Такие устройства являются полностью автономными и просто включаются в розетку электрической сети.

Для проверки работы электросчетчиков нового типа, включая и электросчетчики индукционного типа, которыми оснащены 100% бытовых потребителей в стране, необходимо разработать устройство-тренажер. Решению этой задачи посвящено заявляемое техническое решение, вариацией параметров которого можно определить степень уязвимости действующих и вновь разрабатываемых приборов учета электроэнергии.

Целью изобретения является оценка защищенности электросчетчиков активной энергии от возможности ее неконтролируемого хищения.

Указанная цель достигается в заявляемом устройстве проверки электросчетчиков активной энергии индукционного типа, содержащем рабочий конденсатор, заряжаемый от электрической сети через высокочастотный коммутатор и разряжаемый обратно в сеть непосредственно, емкость которого выбирают из расчета безучетно потребляемой мощности, отличающимся тем, что рабочий конденсатор одним из его полюсов подключен к фазному и нулевому проводникам электросети через управляемые попеременно силовые транзисторы, а другим — через коммутирующие попеременно симисторы, параллельно которым включены фильтрующие конденсаторы, кроме того, в разрядных цепях рабочего конденсатора использованы два дополнительных коммутирующих симистора, а попеременное включение всех силовых транзисторов и симисторов осуществлено подключенным к ним блоком управления, работа которого синхронизирована сигналом электрической сети.

Достижение цели изобретения объясняется снижением учета электроэнергии индукционным прибором учета в нечетные четверти периодов сетевого напряжения при соответствующем подборе частоты в высокочастотном импульсном генераторе, быстро прерывающем зарядный ток в рабочем конденсаторе, и возвратом в сеть накопленной электроэнергии от него без модуляции разрядного тока, что либо останавливает работу прибора учета, либо уменьшает его показания в зависимости от величины присоединенной нагрузки и от величины емкости рабочего конденсатора.

Изобретение понятно из представленных рисунков.

На рис.1 дана электрическая схема зарядно-разрядной цепи рабочего конденсатора под управлением с блока управления, состоящая из:

БУ — блока управления,

T₁ и Т₂ — первого и второго силовых транзисторов цепей заряда,

С₁ — рабочего конденсатора, определяющего энергетику устройства,

D₁ D₄ — симисторов зарядных и разрядных цепей рабочего конденсатора C₁,

С₂ и С ₃ — фильтрующих конденсаторов, установленных параллельно симисторам зарядных цепей рабочего конденсатора.

Выводы блока управления, подключенного к сети, и связанные с ними выводы управляющих цепей силовых транзисторов и симисторов обозначены цифрами от 1 до 8.

На рис.2 представлена функциональная схема блока управления БУ (рис.1), содержащая фазосдвигающую цепь из двух конденсаторов С и резисторов R, один из которых подстраиваемый, обеспечивающую сдвиг фазы входного переменного напряжения сети на /2, два усилителя-ограничителя, два инвертора, шесть схем совпадений, высокочастотный импульсный генератор (ВИМ) с регулируемой частотой следования импульсов, шесть разделительных конденсаторов и шесть токовых ключей, используемых для попеременного открывания-запирания силовых транзисторов и симисторов в схеме на рис.1. В этой схеме не показаны раздельные источники питания токовых ключей с их общими точками-выводами 4 и 5, а также источник питания ВИГ, усилителей-ограничителей, выполненных на операционных усилителях, и логических элементов — инверторов и схем совпадения, например, на ТТЛ-логике. Эти блоки питания подключены к сетевому напряжению. Каждая из пары последовательно включенных RC-цепочек создает сдвиг фазы входного напряжения на 45°. Подстройка резистора в одной из них позволяет уточнить полный сдвиг фазы на 90°. При этом на вход первого усилителя-ограничителя воздействует сигнал u(t)₁= Usin2 Ft, а на вход второго — сигнал u(t)₂= Ucos2 Ft, где U и F — амплитуда и частота сетевого напряжения, <<1 — коэффициент деления сетевого напряжения (активный делитель напряжения сети не представлен на схеме). В качестве делителя может быть использован микромощный понижающий трансформатор.

Рассмотрим действие заявляемого устройства.

Оно работает в четыре циклически повторяющихся этапа, суммарная длительность которых равна периоду сетевого напряжения Т.

На первом этапе 0 t Т/4 рабочий конденсатор C₁ заряжается по цепи «первый силовой транзистор T₁ — симистор D ₄». При этом симистор D₄ открыт по сигналу с вывода 8 с выхода БУ, а силовой транзистор T₁ прерывает цепь заряда высокочастотным сигналом той или иной частоты f, поступающим с вывода 1 БУ. Модуляция тока заряда приводит к сниженному учету потребленной рабочим конденсатором энергии из-за свойств индукционной измерительной токовой цепи электросчетчика активной энергии. На рабочем конденсаторе формируется заряд с энергией W=C₁U 2 /2, где U — амплитудное значение напряжения сети, равное 310В при эффективном напряжении 220 В. Как показывает анализ, за счет использования модуляции зарядного тока высокочастотным сигналом учет энергии W электросчетчиком составляет всего 20 30% этой величины в зависимости от выбранного значения частоты прерываний зарядного тока, определяемой работой высокочастотного импульсного генератора 9 (рис.2). Отметим, что параллельное подключение фильтрующего конденсатора С₃ к симистору D₄ приводит к поддержанию этого симистора открытым на этапе заряда рабочего конденсатора C₁.

На втором этапе Т/4 t Т/2 рабочий конденсатор C₁ разряжается по цепи «симистор D₁ — симистор D₄». При этом закрыт ранее открытый первый силовой транзистор T ₁. При этом на симистор D₄ продолжает действовать управляющий сигнал с вывода 8 БУ, длительность которого равна Т/2, а на симистор D₁ — сигнал управления с вывода 2 БУ длительностью Т/4. Энергия заряда W передается обратно в сеть, и при этом индукционный прибор учета электроэнергии работает исправно, на 100%, так как разрядный ток не модулирован высокочастотными импульсами с ВИГ.

На третьем этапе Т/2 t 3Т/4 рабочий конденсатор C₁ вновь заряжается по цепи «второй силовой транзистор Т₂ — симистор D₂» во второй полуволне периода сетевого напряжения. Ток заряда также является прерывающимся за счет его модуляции сигналом с ВИГ, что приводит к неправильному учету энергии W электросчетчиком. Сигнал управления на силовой транзистор Т ₂ поступает с вывода 6 БУ. На симистор D₂ действует управляющий сигнал с вывода 3 БУ. Фильтрующий конденсатор С ₂, включенный параллельно симистору D₂, выполняет те же функции, что и фильтрующий конденсатор С₃.

На четвертом этапе 3Т/4 t Т рабочий конденсатор C₁ разряжается через полностью открытые симисторы D₂ и D₃. На управляющие входы этих симисторов действуют управляющие сигналы соответственно с выводов 3 и 7 БУ. При этом второй силовой транзистор Т ₂ закрыт.

Разделительные конденсаторы Ср передают с логических схем формирования управляющих сигналов переменную составляющую логических нулей и единиц, но отделяют токовые ключи от логической схемы по постоянным составляющим, поскольку низковольтные источники питания логической схемы устройства заземлены, а два раздельных незаземленных источника питания шести токовых ключей «подвешены» относительно заземления (нулевого проводника сети). При этом токовые ключи, образующие выводы 1, 2, 6 и 7 БУ, имеют общую точку их источника питания с выводом 4 БУ, а токовые ключи с выводами 2 и 7 имеют общую точку другого их источника питания с выводом 5 БУ.

Токовые ключи вырабатывают сигналы управления для включения силовых транзисторов и симисторов (рис.1) необходимой мощности, зависящей от типов применяемых силовых транзисторов T₁ и Т ₂ и симисторов D₁ D₄, а также в зависимости от коммутируемой ими мощности, определяемой емкостью рабочего конденсатора C₁ .

Высокочастотный импульсный генератор (ВИГ) содержит перестраиваемый по частоте, например, в диапазоне 1 20 кГц RC генератор и формирователь ТТЛ-импульсов в форме «меандра», которые модулируются ТТЛ-импульсами длительностями Т/4, соответствующими первой и третьей четвертями в каждом периоде сетевого напряжения.

В последующих периодах процессы заряда и разряда рабочего конденсатора C₁ повторяются с частотой 2F, где F — частота сетевого напряжения (F=50 Гц).

Если частоту прерываний заряда f>>F выбрать так, что учет энергии при заряде составляет, например, 0,25 W, а обратный учет равен W, то мощность обратного учета электроэнергии таким прибором учета будет равна Р=0,75 W F.

Рассмотрим пример. Пусть C₁=500 мкФ, F=50 Гц, U=310 В. Тогда мощность обратного учета электроэнергии составит P=0,75*5*10 -4 *310 2 *50=1802 Вт. Рабочий конденсатор C ₁ должен быть рассчитан на рабочее напряжение 400 В и допускать работу в частотном режиме заряда. Частота f высокочастотного импульсного генератора 9 имеет порядок от 1 кГц до 20 кГц и подбирается в зависимости от конструкции индукционной токовой измерительной цепи электросчетчика по максимуму величины мощности Р. Емкость фильтрующих конденсаторов C₂ и С₃ выбирают меньше емкости C₁ в кратное число раз k от величины отношения f/F. Если f=10 кГц, k=3, то С₂=С₃ =3*500*50/10000=7,5 мкФ. Эти конденсаторы также рассчитывают на рабочее напряжение 400 В, и они должны допускать работу в частотном режиме (при f=10 20 кГц).

Выполнение данного устройства только на управляемых симисторах нежелательно, поскольку сильноточные симисторы работают надежно только в низкочастотном диапазоне колебаний. Поэтому было принято решение использовать в качестве управляемых высокочастотными импульсами коммутаторов зарядных цепей именно силовые транзисторы n-p-n типа с обратным напряжением на коллекторе не менее 800 В. Поскольку силовые транзисторы и симисторы работают в ключевом режиме, мощность рассеяния на них мала даже при больших значениях мощности Р [6-8]. С учетом того, что заряд рабочего конденсатора C₁ однополярный (без перезаряда), можно использовать малогабаритные электролитические (танталовые) конденсаторы. Это существенно снижает вес и габариты устройства.

Целесообразно обойтись в будущем без индукционных приборов учета активной энергии и применять счетчики полной энергии (активной и реактивной).

1. Меньших О.Ф. Способ борьбы с хищениями электроэнергии, патент РФ № 2208795, опубл. в бюл. № 20 от 20.07.2003.

2. Меньших О.Ф. Способ борьбы с хищениями электроэнергии (способ Меньших), патент РФ № 2308726, опубл. в бюл. № 29 от 20.10.2007.

3. Меньших О.Ф. Устройство для проверки чувствительности электронного электросчетчика с двумя токовыми цепями с активной нагрузкой и реактивной компенсацией, патент № 2338217, опубл. в бюл. № 31 от 10.11.2008.

4. Меньших О.Ф. Способ проверки работоспособности электронного счетчика электроэнергии с двумя токовыми измерительными цепями и схема его осуществления, патент РФ № 2344428, опубл. в бюл. № 02 от 20.01.2009.

5. Жежеленко И.В. Показатели качества электроэнергии и их контроль на промышленных предприятиях, — 2-е изд., М., Энергоатомиздат, 1986.

6. Блихер А. Физика тиристоров, пер. с англ., Л., 1981;

7. Евсеев Ю.А., Дерменжи П.Г. Силовые полупроводниковые приборы, М., 1981.

8. Тучкевич В.М., Грехов И.В. Новые принципы коммутации больших мощностей полупроводниковыми приборами. Л., 1988.

Устройство проверки электросчетчиков активной энергии индукционного типа, содержащее рабочий конденсатор, заряжаемый от электрической сети через высокочастотный коммутатор и разряжаемый обратно в сеть непосредственно, емкость которого выбирают из расчета безучетно потребляемой мощности, отличающееся тем, что рабочий конденсатор одним из его полюсов подключен к фазному и нулевому проводникам электросети через управляемые попеременно силовые транзисторы, а другим — через коммутирующие попеременно симисторы, параллельно которым включены фильтрующие конденсаторы, кроме того, в разрядных цепях рабочего конденсатора использованы два дополнительных коммутирующих симистора, а попеременное включение всех силовых транзисторов и симисторов осуществлено подключенным к ним блоком управления, работа которого синхронизирована сигналом электрической сети.

http://www.freepatent.ru/patents/2456623

устройство электросчетчика

По способу своего устройства и принципу работы все электросчетчики делятся на два вида: электронные и индукционные (электро-механические).

Электронный электросчетчик представляет собой устройство, предназначенное для измерения электронной мощности, преобразующее ее в аналоговый, а затем в импульсный сигнал.

В состав электронного электросчетчика входит несколько компонентов. Одним из важнейших из них является преобразователь, который выполняет функцию преобразования аналогового сигнала в цифровой импульсный.

Главным компонентом электронного счетчика является микроконтроллер, который анализирует цифровой импульсный сигнал и рассчитывает количество потребляемой энергии, а затем передают информацию об этом на устройство вывода или — в случае наличия в устройстве жидкокристаллической матрицы — на дисплей.

Даже из этого весьма общего описания можно сделать вывод о том, что все устройство данного вида электросчетчиков базируется на электронике, в отличие от индукционных счетчиков. Несмотря на то, что технические параметры индукционных счетчиков в настоящее время являются устаревшими, сегодня они продолжают оставаться самыми распространенными.

Индукционный счетчик состоит из нескольких основных элементов: это катушка напряжения, алюминиевый диск, токовая катушка, постоянный магнит и счётный механизм с червячной и зубчатой передачей.

Токовая катушка подключается к сети последовательно и предназначена для создания переменного магнитного потока, пропорционального току, катушка напряжения, напротив, подключается параллельно и создает магнитной поток, который пропорционален напряжению.

Данные потоки пронизывают алюминиевый диск, а дугообразная форма магнитопровода токовой обмотки приводит к тому, что потоки пронизывают его дважды.

В результате этого, возникают электромеханические силы, образующие крутящий момент. Диск вращается, задевает цифровые барабаны, выводящие информацию. В зависимости от силы мощности, увеличивается и крутящий момент, а диск начинает крутиться по оси быстрее.

Постоянный магнит, являющийся непременным элементом электросчетчика, позволяет выровнять колебания частоты вращения путем взаимодействия его потока с вихревыми токами диска и образования силы, противоположной движению диска, образуя таким образом тормозящий момент.

Сайт является частным собранием материалов и представляет собой любительский информационно-образовательный ресурс. Вся информация получена из открытых источников. Администрация не претендует на авторство использованных материалов. Все права принадлежат их правообладателям

http://stroiuka.ru/dom/ustrojstvo-elektroschyotchika.php

1. Требования федерального законодательства по установке приборов учёта электроэнергии и ответственности за их невыполнение.

С 27.11.2009 г. на территории Российской Федерации действует Федеральный закон №261 от 23.11.2009 «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» (далее – Закон об энергосбережении), направленный на проведение масштабного комплекса мероприятий, способствующих энергосбережению и повышению энергетической эффективности.

На основании статьи 13 Закона об энергосбережении производимые, передаваемые, потребляемые энергетические ресурсы подлежат обязательному учету с применением приборов учета используемых энергетических ресурсов. В частности, собственники жилых домов, собственники помещений в многоквартирных домах обязаны обеспечить оснащение таких домов приборами учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию. При этом многоквартирные дома должны быть оснащены коллективными (общедомовыми) приборами учета электрической энергии, а также индивидуальными и общими (для коммунальной квартиры) приборами учета электрической энергии.

Лицо, не исполнившее в срок до 1 июля 2020 года обязанности по оснащению данных объектов приборами учета используемых энергетических ресурсов, должно, согласно статье 13 указанного Федерального закона, обеспечить допуск указанных организаций к местам установки приборов учета используемых энергетических ресурсов и оплатить расходы указанных организаций на установку этих приборов учета. В случае отказа от оплаты расходов в добровольном порядке лицо, не исполнившее в установленный срок обязанности по оснащению данных объектов приборами учета используемых энергетических ресурсов, должно также оплатить понесенные указанными организациями расходы в связи с необходимостью принудительного взыскания.

2.Порядок обращения для установки приборов учета и допуском их в эксплуатацию.

Для установки или замены приборов учета, компонентов измерительного комплекса электроэнергии потребителю, подключенному от сетей Акционерного общества «Одинцовская электросеть» необходимо: 2.1 Обратиться с заявлением на установку приборов и средств учета электроэнергии и последующую их приёмку в эксплуатацию для расчётов за потреблённую электроэнергию (опломбировку, составление необходимой документации) в Центр обслуживания клиентов (ЦОК);

2.2 Заключить договор на оказание услуг;

2.3 Произвести оплату услуг согласно калькуляции по необходимому виду работ;

2.4 Согласовать со Службой учета транспорта электроэнергии и АИИСКУЭ:

— место установки прибора учета;

— схему подключения прибора учета и иных компонентов измерительного комплекса и систем учета;

— метрологические характеристики прибора учета;

— дату и время производства работ по установке приборов и средств учета электроэнергии и приёмки их в эксплуатацию для расчётов за потреблённую электроэнергию.

2.5 Приобрести (подготовить) необходимые приборы и средства учёта электроэнергии, а также другие материалы, необходимые для производства работ.

3. Требования к местам установки и метрологическим характеристикам приборов и средств учёта электроэнергии.

3.1 Требования к местам установки.

3.1.1 Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. (в соответствии с Постановлением Правительства РФ от 04.05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии»)

3.1.2 Счетчики должны применяться только для стационарного монтажа в закрытых, легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С, а также в помещениях, где по производственным условиям температура часто не может превышать +40 °С и в помещениях, не имеющих агрессивных сред. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С (ПУЭ, п. 1.5.27).

3.1.3 На основании п. 1 статьи 9 Федерального закона от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений» «…к применению допускаются СИ утвержденного типа, прошедшие поверку в соответствии с положениями настоящего Федерального закона, а также обеспечивающие соблюдение установленных законодательством Российской Федерации об обеспечении единства измерений обязательных требований, включая обязательные метрологические требования к измерениям, обязательные метрологические и технические требования к средствам измерений, и установленных законодательством Российской Федерации о техническом регулировании обязательных требований. …», а также пункта 4.4.1 ГОСТ 22261-94 «…По согласованию между изготовителем и потребителем допускается изготовлять средства измерений для применения в более широком диапазоне рабочих температур и влажности, чем это нормировано для конкретной группы», возможна установка прибора учета без подогрева воздуха, если в Описании типа средств измерений и Руководстве по эксплуатации данного прибора учета указаны рабочие условия при отрицательных температурах;

3.1.4 Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств, на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов должна быть в пределах 0,8 – 1,7 м. Допускается высота менее 0,8 м., но не менее 0,4 м. (п. 1.5.29. ПУЭ).

3.1.5 В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающий шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей) (ПУЭ, п. 1.5.30).

3.1.6 Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны (ПУЭ, п. 1.5.31).

3.1.7 В жилых зданиях следует устанавливать один одно- или трехфазный расчетный счетчик (при трехфазном вводе) на каждую квартиру (ПУЭ, п. 7.1.59). 3.1.8 Расчетные счетчики в общественных зданиях, в которых размещено несколько потребителей электроэнергии, должны предусматриваться для каждого потребителя, обособленного в административно-хозяйственном отношении (ателье, магазины, мастерские, склады, жилищно-эксплуатационные конторы и т.п.) (ПУЭ, п. 7.1.60).

3.1.9 В общественных зданиях расчетные счетчики электроэнергии должны устанавливаться на ВРУ (ГРЩ) в точках балансового разграничения с энергоснабжающей организацией. При наличии встроенных или пристроенных трансформаторных подстанций, мощность которых полностью используется потребителями данного здания, расчетные счетчики должны устанавливаться на выводах низшего напряжения силовых трансформаторов, на совмещенных щитах низкого напряжения, являющихся одновременно ВРУ здания. ВРУ и приборы учета разных абонентов, размещенных в одном здании, допускается устанавливать в одном общем помещении. По согласованию с энергоснабжающей организацией расчетные счетчики могут устанавливаться у одного из потребителей, от ВРУ которого питаются прочие потребители, размещенные в данном здании. При этом на вводах питающих линий в помещениях этих прочих потребителей следует устанавливать контрольные счетчики для расчета с основным абонентом (ПУЭ, п. 7.1.61).

3.1.10 Расчетные счетчики для общедомовой нагрузки жилых зданий (освещение лестничных клеток, контор домоуправлений, дворовое освещение и т.п.) рекомендуется устанавливать в шкафах ВРУ или на панелях ГРЩ (ПУЭ, п. 7.1.62).

3.1.11 Расчетные квартирные счетчики рекомендуется размещать совместно с аппаратами защиты (автоматическими выключателями, предохранителями). При установке квартирных щитков в прихожих квартир счетчики, как правило, должны устанавливаться на этих щитках, допускается установка счетчиков на этажных щитках (ПУЭ, п. 7.1.63).

3.1.12 На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения трансформаторов напряжения, используемых для расчетного учета, должна обеспечивать возможность их пломбирования. Рукоятки приводов разъединителей трансформаторов напряжения, используемых для расчетного учета, должны иметь приспособления для их пломбирования (ПУЭ, п. 1.5.26).

3.2 Требования к метрологическим характеристикам приборов и средств учёта.

3.2.1 Требования к счётчикам электроэнергии.

На основании пунктов Постановления Правительства РФ от 04.05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии»: п. 138. Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.

В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после вступления в силу настоящего документа, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше. п. 139. Для учета электрической энергии, потребляемой потребителями, не указанными в пункте 138 настоящего документа, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета. Для учета реактивной мощности, потребляемой (производимой) потребителями с максимальной мощностью не менее 670 кВт, в случае если в договоре оказания услуг по передаче электрической энергии, заключенном в отношении энергопринимающих устройств таких потребителей в соответствии с Правилами недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, имеется условие о соблюдении соотношения потребления активной и реактивной мощности, подлежат использованию приборы учета, позволяющие учитывать реактивную мощность или совмещающие учет активной и реактивной мощности и измеряющие почасовые объемы потребления (производства) реактивной мощности. При этом указанные приборы учета должны иметь класс точности не ниже 2,0, но не более чем на одну ступень ниже класса точности используемых приборов учета, позволяющих определять активную мощность.

3.2.2 Требования к измерительным трансформаторам.

3.2.2.1 Класс точности трансформаторов тока и напряжения для присоединения расчетных счетчиков электроэнергии должен быть не ниже 0,5. Допускается использование трансформаторов напряжения класса точности 1,0 для включения расчетных счетчиков класса точности 2,0 (ПУЭ, п. 1.5.16).

3.2.2.2 Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 % (ПУЭ, п. 1.5.17).

3.2.2.3 Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается (ПУЭ, п. 1.5.18).

3.2.2.4 Для питания цепей счетчиков могут применяться как однофазные, так и трехфазные трансформаторы напряжения, в том числе четырех – и пятистержневые, применяемые для контроля изоляции (ПУ Э, п. 1.5.22).

Нормативные документы для использования при организации учёта электроэнергии

Федеральный закон об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации от 23.11.2009 № 261-ФЗ. Федеральный закон от 26.06.2008 № 102-ФЗ «Об обеспечении единства измерений». Федеральный закон об электроэнергетике от 26.03.2003 № 35-ФЗ. Постановления Правительства РФ от 04.05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии». Правила устройства электроустановок, 7-е издание. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия. Правила технической эксплуатации электроустановок потребителей, утверждены Приказом Министерства энергетики РФ от 13.01.2003 № 6. РД 34.09.101-94 Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении.

© 2020 год, АКЦИОНЕРНОЕ ОБЩЕСТВО «ОДИНЦОВСКАЯ ЭЛЕКТРОСЕТЬ»

http://odec.ru/zamena-naladka-elektroschjotchikov

Исповедь старого электросчетчика, или Какой должна быть электроустановка квартиры

Дата публикации на сайте: 26-04-2002

Известно, что раз в году окружающие нас вещи обретают дар речи. В ночь под Рождество в квартире, где только что закончился капитальный ремонт, неожиданно заговорил. счетчик электроэнергии. Поскольку каждый из нас в процессе ремонта и реконструкции жилья сталкивается с проблемой электрификации, к советам и рекомендациям патриарха квартирной электроустановки есть смысл прислушаться

Распределительный электрощит фирмы Spelsberg

«АСТРО*УЗО» — вилка для квартирного удлинителя

Монтажная коробка с розетками для подключения электроприборов и антенны фирмы Rehau

Электрокороб плинтусного типа фирмы Rehau

Ответвительная коробка с соединительными клеммами фирмы Spelsberg

Cоединительные клеммы фирмы Wago

Комплекс электроустановочных устройств в виде сервис-бокса фирмы THORSMAN для кухни

Коробки под розетки фирмы Kaiser для стены:

Кабельные зажимы фирмы Tower

Электрические выключатели фирмы Jung (серия CD plus)

Известно ли вам, почтеннейшие, что в 60-е годы электросети Москвы проектировались с расчетной нагрузкой на одну квартиру в 1000 Вт, а в городах с населением до 1 млн человек — 800 Вт? До тех пор пока граждане довольствовались тремя-пятью сорокаваттными электролампочками, слабеньким холодильником да утюгом, если тот был электрическим, больших проблем не возникало. Тишь и благодать кончилась, когда квартирные счетчики стали «накручивать» от 200 до 1000 кВт в месяц. Энергопотребление одновременно работающих устройств и аппаратуры сегодня в несколько раз превышает допустимую нагрузку, электрические же сети в старых домах пребывают в «первобытном» состоянии. Провода в матерчатой изоляции и открытая проводка в «коммуналках» и жилищах пенсионеров — и сейчас не редкость. В этих домах сохраняются устаревшие двухпроводные линии электроснабжения, тогда как большинство современных электроаппаратов рассчитано на подключение к трехпроводным линиям, имеющим нулевой защитный проводник. Токи утечки и короткие замыкания в таких сетях — обычное явление. Вот почему количество возгораний и случаев электропоражения людей в квартирах, построенных после войны и в 60-е годы, за последние годы резко возросло.

Как же быть владельцам тех «сталинских» апартаментов, где наблюдается обилие полезной бытовой техники? Не скрою, даже если их электроустановка приведена в порядок, необходимость вынужденного пользования электроприборами по очереди этим не устраняется. При одновременном х включении без света может остаться весь подъезд — сработает автомат защиты, установленный на вводе в здание.

Как ни странно, многие владельцы ценных бытовых устройств весьма часто проявляют поразительную беспечность при их эксплуатации. А зря. Уверен, никому не придет в голову ездить на «Запорожце» при наличии в гараже «Мерседеса». Однако отслужившую свой срок электропроводку, автоматы защиты сети неизвестного производителя или ненадежное электронное устройство защитного отключения типа УЗО-20 в насыщенных современной бытовой техникой и осветительными приборами квартирах состоятельных людей можно встретить весьма часто. Поверьте, это явление столь же нелепо и опасно, как и езда «нового русского» на «Запорожце» со скоростью иномарки.

Самое время напомнить, что электроустановка в квартире — это совокупность бытовых электроприборов, вспомогательных устройств (электросчетчик, защитные автоматы, устройства защитного отключения, таймеры, приборы контроля и др.), проводов, электроустановочных изделий (розеток, выключателей), предназначенных для преобразования, трансформации, передачи и распределения энергии.

Опасность представляют устаревшие или неправильные схемы электроустановок. К примеру, схема электроснабжения квартиры повышенной комфортности, рекомендованная Госэнергонадзором, в отличие от обычного жилища предполагает наличие отдельных цепей питания электроводонагревателя, сауны, розеток в ванной, дополнительных розеточных групп в комнатах. Между тем при реконструкции квартир отдельные цепи часто подключают «шлейфом» (последовательно). Это безграмотно и создает лишние проблемы. Например, становится невозможно отключить одну из цепей, допустим розеточную группу на кухне, не обесточивая всю квартиру. Сплошь и рядом не прокладывают трехпроводные линии (сегодня обязательные) от вводных щитков (групповых, этажных) до штепсельных розеток и светильников. Проводники не всегда имеют равное сечение. Нулевой защитный и нулевой рабочий проводники ошибочно подключают на щитке под один контактный зажим. Конструктивно зажимов должно быть два, и они соединяются перемычкой, тогда в случае «подгорания» (при коротком замыкании) одного из них второй обеспечивает сохранность линии защиты. Не во всех домах система заземления выполнена правильно и ункционирует надежно.

Практически все современные электроаппараты, за исключением приборов с двойной пластмассовой изоляцией, имеющих маркировкув виде знака (означающего «можно включать в любую розетку»), рассчитаны на подключение к евророзеткам с нулевым защитным проводником PE. В отличие от советской двухпроводной сети в Европе, а теперь и в России принята трехпроводная сеть с фазным, нулевым рабочим и нулевым защитным проводниками, что при наличии устройств защитного отключения делает электроустановку во много крат безопаснее. Не думайте, что проблема может быть решена простой заменой розеток: нулевой защитный провод нужно прокладывать от розеток до самого распределительного щитка, а это влечет за собой замену двухжильного провода на трехжильный. Хотите спать спокойно — тогда замените в квартире электропроводку старого образца. Иначе рано или поздно она вас подведет.

Электрический распределительный щит и квартирный щиток заслуживают повышенного внимания. В практике прежних лет было принято устанавливать распределительный щит, а в ряде домов и квартирный щиток за пределами квартиры. В наше небезопасное время необходимо надежно запереть распределительный щит на лестничной площадке, а все автоматы защиты поставить на новый щиток изнутри квартиры.

Каким должен быть квартирный щиток? Во-первых, иметь прочный замок. Во-вторых, быть достаточно вместительным для установки счетчика электроэнергии, необходимых устройств и автоматов, их контроля и проверки, в-третьих, удобным для ведения в квартире электромонтажных работ. В-четвертых, эстетично выглядеть. Качественные щитки производят ABB (Швейцария), LEGRAND (Франция), SPELSBERG, SHNAIDER, F & G (Германия), «СВЕТОЛЮКС» (Россия).

В электроустановке, смонтированной без учета современных требований, как правило, напрочь отсутствуют новые и безошибочно подобранные электроустановочные устройства. В первую очередь это приборы защитного отключения и автоматические выключатели, которые обеспечивают электро- и пожаробезопасность жилища и человека. Бытовые УЗО, реагирующие на токи утечки силой 30 мА, в течение 0,03 секунды отключают электричество при прикосновении человека к токоведущим частям. Преимущество следует отдать электромеханическим УЗО — им можно доверять больше, чем электронным. На практике хорошо себя зарекомендовало семейство отечественных УЗО производства ОАО «ТЕХНОПАРК-ЦЕНТР» (торговая марка «АСТРО*УЗО»).

Автоматы защиты срабатывают при коротких замыканиях в сети и защищают прежде всего электрооборудование. Высокой надежностью и качеством отличаются изделия фирм ABB, SIEMENS, HAGER (Германия), LEGRAND. Качественные автоматические выключатели зготавливаются в Санкт-етербурге по лицензии фирмы ABB. Бытовые автоматические выключатели должны иметь на корпусе маркированный индекс «B» и «C».

Но даже «фирменные» устройства не работают «добросовестно», если они установлены не по оптимальной схеме. Причина заключаетсяв том, что даже в компетентных электротехнических изданиях даются подчас взаимоисключающие рекомендации по их установке и эксплуатации. апример, предлагается ставить УЗО только на вводе в квартиру. Представьте, что у вас испортился электрический звонок (он стал искрить, а значит, возникли токи утечки). В этом случае защитное устройство отключит электричество во всей квартире, а в ваше отсутствие разморозится холодильник и распрограммируется зависимая от сети автоматика. Следовательно, УЗО в современной квартире должно быть несколько, при этом ставить их рекомендуется как на вводе в квартиру, так и на отдельные электроприемники, такие как водонагреватель, стиральная машина и др. Если неисправен отдельный электроаппарат, устройство отключит часть цепи, электроустановка же в целом останется в рабочем состоянии. УЗО могут быть стационарными в виде отдельного аппарата (на щитке, в комбинации с розеткой) и встроенными в электроаппарат (джакузи) или в его вилку (фен, миксер, пылесос). По старым правилам розетки в ванных комнатах устанавливались только с использованием разделительного трансформатора, мощность которого позволяла включать в них разве что электробритвы. Теперь по новым правилам выполнения электромонтажных работ допускается применение электророзеток без разделительного трансформатора, но оборудованных УЗО для помещений с повышенной влажностью. Защитные устройства упрощают поиск неисправностей в электроустановке квартиры. О том, как это делается практически, мы расскажем в отдельной статье. Стоимость электромеханических УЗО составляет $ 30-50, автоматов защиты — $ 5-15, квартирных щитков — $ 17-30.

В большинстве случаев в квартирах проложена скрытая проводка. При механических и иных повреждениях провод удаляется из канала в стене на его место затягивается новый. Если старый провод оборвался или застрял в канале, то приходится долбить стену. Думая о будущем, важно грамотно и качественно выполнить электромонтажные работы, используя провода, распределительные и ответвительные коробки, защитные поливинилхлоридные трубы, соединительные клеммы высокого качества. Они продлевают срок службы проводов и позволяют легко произвести их замену. Знатоки бытовой электротехники хорошо отзываются о защищенных изолированных медных проводах отечественного производства (см. N 3 за 1998 г.), установочных, соединительных и ответвительных коробках фирм KAISER (Германия), SPELSBERG, соединительных клеммах WAGO (Германия) и TOWER (Англия).

Сегодня все большую популярность получают пластмассовые кабель-каналы, с помощью которых можно без труда проложить открытую проводку в любую комнату. Тем не менее архитекторы и дизайнеры отнюдь не горячие сторонники повсеместного их использования. С эстетической точки зрения кабель-каналы приемлемы не всегда и не везде. В значительной степени они — элемент офисного дизайна, хотя устанавливаются и в квартирах. Германская фирма REHAU предлагает плинтусные кабель-каналы, в которых наряду с электрическими проводами в изолированной части плинтуса прокладываются и пластмассовые трубы горячего и холодного водоснабжения. Применение пластмассовых плинтусов фирмы REHAU, кабель-каналов LEGRAND, THORSMAN (Норвегия) делает проводку более доступной для диагностики и профилактических работ, при необходимости позволяет вносить зменения в схему электроустановки. Если их вид не идет в разрез с вашими представлениями об эстетике, смело используйте их для разводки проводов внутри квартиры.

Многие владельцы реконструируемых квартир, привлеченные внешним видом электроустановочных изделий, приобретают их, не обращая внимания на качество. На прилавках магазинов лежат сотни разновидностей выключателей, розеток и других изделий, различных по дизайну и конструкции. Внешне совершенно одинаковая розетка производства фирмы SIEMENS может стоить в три-четыре раза дороже турецкой. Во всех отношениях эксклюзивная розетка немецкой фирмы JUNG стоит еще больше. Понятно затруднение покупателя, не знающего, чему отдать предпочтение. В электротехнике цена, как правило, соответствует качеству товара. К примеру, при неполном контакте между штырями вилки и розеточными клеммами возникает искрение и выделяется тепло. Качественный импортный пластик хорошо проводит тепло и передает его на массу стены, в результате чего розетка не перегревается и не выходит из строя. Приобретая дешевую розетку польского или белорусского производства, вы увеличиваете степень риска возгорания, особенно если в нее включен энергоемкий электроаппарат, например гриль или бойлер. К тому же не всегда можно быть уверенным, что «левые» розетки и выключатели рассчитаны на ту силу тока, которая указана на их маркировке. То же самое можно сказать об электрических проводах и кабелях. Мало того, что сечение проводника в схеме домашней электроустановки часто значительно меньше требуемого, качество изоляции проводов оставляет желать лучшего. В сетях с проводами польского и турецкого производства процент коротких замыканий выше, чем в отечественных. Следует знать, что помимо сертификата качества каждый вид провода (как и УЗО) должен иметь сертификат соответствия нормам пожарной безопасности.

Точно так же, как лазерные диски и кроссовки, китайские, польские, турецкие производители несертифицированных электротоваров копируют устройства защиты и автоматические выключатели известных фирм. Отличить подделку от оригинала бывает довольно затруднительно. Поэтому покупайте изделия такого рода в специализированных магазинах или торговых домах либо (если планируете комплексный ремонт) поручите это дело надежной фирме, имеющей лицензию и положительную репутацию.

Предположим, вам удалось самостоятельно привести электроустановку до совершенного вида в квартире. Однако официально эксплуатировать ее вы не имеете права. Дело в том, что с 1995 года приказом Минтопэнерго все электроустановки в квартирах, имеющие отличия от типовой проектной документации, должны быть сертифицированы, на что местные контролирующие органы обращают сейчас особое внимание (см. наш журнал N 1 за 2000 г.). Поэтому прежде чем приступить к реконструкции электроустановки, вы обязаны согласовать проект, разработка которого может быть поручена только имеющей соответствующую лицензию организации, с местным органом Госэнергонадзора. После завершения электромонтажных работ и проведения испытаний вам надлежит получить сертификат в одной из аккредитованных лабораторий. Не проще ли, экономя время и щадя нервы, обратиться к профессионалам, которые выполнят проектные и электромонтажные работы «под ключ» и вручат вам искомый документ?

Итак, электроснабжение вашей квартиры выполнено в соответствии с правилами устройства электроустановок, у контролирующих органов претензий нет. Электрический шик квартиры вызывает шок даже у ценителей и знатоков. Вам завидуют и стараются подражать. Успех, однако, сиюминутен, а представления о комфорте с внедрением научно- технических новинок меняются чуть ли не ежедневно. Не исключено, что уже завтра вам захочется привести в действие у себя в квартире очередную новинку электротехнической мысли. Готова ли ваша электроустановка для очередного пополнения? И есть ли предел насыщения жилища полезными механизмами и аппаратурой? Об этих проблемах имеет смысл подумать, приступая к проектированию электроустановки, об этом мы еще не раз поговорим на страницах нашего журнала.



http://www.colan.ru/news/news.php?idx=142

Как работает электросчетчик? Устройство электросчетчика

Всем известно, что электросчетчики, установленные в каждом доме или на лестничной площадке, условно делятся не только на одно- и трезфазные, но и классифицируются по принципу работы на индукционные и электронные, каждый из которых имеет как свои достоинства, так и недостатки. Для того чтобы понять, как работает электросчетчик обоих типов, необходимо более детально разобраться в их конструкции, уделив должное внимание всем составляющим. Неплохо разобраться в вопросе о том, как работает счетчик электроэнергии, поможет и его наглядная схема, которую без особого труда можно найти на любом сетевом портале посвященном вопросам электротехники. К примеру, индукционный счетчик для учета электроэнергии включает в себя в первую очередь токовую или последовательную катушку (обмотку), а также переменную катушку и обмотку напряжения. Помимо прочего, ни один счетчик такого плана не обходится без счетного механизма.

В данном случае он выполнен в виде червячной передачи, которая идеально подходит для взаимосвязи с постоянным магнитом, предусмотренным для обеспечения торможения и плавности движения встроенного в счетчик алюминиевого диска. Этот диск располагается между электромагнитами обеих катушек с учетом прямого угла из взаимного соотношения в пространстве, причём верхняя его часть зафиксирована с помощью подшипников, в то время как нижняя сторона, напротив, опирается на подпятники. Что касается вращения диска, то оно обеспечивается за счет червячного механизма, установленного на основной оси диска, взаимосвязь которых обеспечивается посредством зубчатой передачи. Токовая катушка, в отличии от обмотки напряжения, состоит из небольшого количества витков проволоки с толстым поперечным сечением, при том что первая из них включаются в цепь последовательно, а вторая — параллельно.

Весь принцип действия индукционного счетчика сводится к появлению вихревых токов, которому предшествует активизация двух магнитных потоков, один из которых возникает под воздействием тока нагрузки, в то время как второй является продуктом появления тока в катушке напряжения устройства. Именно при взаимодействии этих трёх сил (вихревой ток и два магнитных потока) обеспечивается вращательный момент. Количество оборотов встроенного диска и является своего рода счетным механизмом, ведь их число определяет объем израсходованной ранее электроэнергии. При этом вполне естественно, что увеличение тока нагрузки будет моментально отражаться на скорости вращения алюминиевого диска, что можно понаблюдать на практике, одновременно приведя в действие несколько электроприборов большой и средней мощности. Принцип работы трезфазных счетчиков фактически ничем не отличается от однофазного устройства учета энергии.

Вся разница заключается в том, что «трехфазники» используются исключительно в трезфазных сетях (переменный ток). Совсем иначе устроены электронные счетчики, предназначенные для учета электроэнергии, которые были разработаны относительно недавно. Так, помимо датчиков тока и напряжения, через которые нагрузка подается на преобразователь энергии, такие счетчики включают в себя микро-контроллер питания, а также плату оперативной памяти (ОЗУ). Кроме того, конструкция данного учетного устройства предполагает наличие оптического порта, электронного реле, а также дисплея, предназначенного для доступного считывания информации. Что касается принципа действия, то он заключается в преобразовании входных сигналов, подаваемых с ТТ (датчик тока) и ТН (датчик напряжения) в определенный цифровой код, который, в свою очередь, передается встроенному мини-контроллеру (именно это устройство помогает расшифровать код).

После того, как это будет сделано, расшифровка подается на электронное табло-дисплей в виде точных цифр, отражающих количество израсходованной потребителем электроэнергии. Если говорить о достоинствах и недостатках обоих видов счетчиков, то индукционный прибор определенно проигрывает электронному, несмотря на высокую надежность эксплуатации, низкую стоимость и длительный срок службы. А все потому, что его класс точности гораздо ниже этого же показателя электронного устройства, что особенно заметно при уменьшении нагрузки, да и защита от хищения электроэнергии у таких счетчиков довольно слабенькая. Кроме того, электронный прибор предполагает наличие функции хранения считываемых данных, имеет гораздо меньшие габариты и способен вести сразу несколько тарифов, что очень удобно. И все бы ничего, если бы не одно «но», которое сводится к довольно высокой его стоимости.



Изготовление устройства для отмотки электросчётчика.

Внимание: Данный способ являются немного устаревшим, он заключается в изготовлении простого отмоточного трансформатора. Способ подходит только для старых дисковых электросчётчиков. Для его реализации требуется перефазировка (изменение подключения электросчётчика) и заземление.

Более современным устройством является электронное устройство для остановки либо отмотки электросчётчиков выполненное по схеме номер 1. Это устройство способно остановить или отмотать практически любые современные электросчётчики, в том числе и электронные многотарифные трёхфазные электросчётчики.

Как отмотать индукционный (дисковый) электросчётчик — теория:

По своей сути электросчётчик — это асинхронный электродвигатель с короткозамкнутым ротором. В данном случае роль короткозамкнутого ротора выполняет диск электросчетчика. А обмотки образуют Wi (токовая обмотка электрического счётчика) и Wu (обмотка напряжения электрического счётчика).

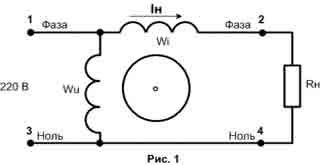

На рисунке 1 показана упрощенная электрическая схема как работает электросчётчик.

А раз основой электросчётчика является электродвигатель, то он подчиняется двум основным законам электромеханики:

1 Любой электродвигатель вращающийся в одну сторону может вращаться и в другую.

Значит теоретических препятствий к тому, чтобы электросчётчик вращался в обратную сторону — нет.

2 Любой электродвигатель может работать генератором электроэнергии и наоборот. (В данном случае нам этот закон не пригодиться)

Для того чтобы электросчётчик начал вращаться в обратную сторону, надо изменить направление тока в одной из обмоток электродвигателя (конечно для двигателя переменного тока правильнее было бы сказать, что нужно изменить угол сдвига фазы тока, но не будем лезть в теоретические тонкости, и под направлением тока будем понимать угол сдвига фаз). Значит нам нужно изменить направление тока в токовой обмотке электросчетчика, и он начнет вращаться назад.

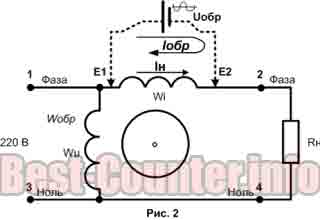

Теперь посмотрим на рисунок 2.

Предположим, что мы нашли источник переменного тока Uобр, который выдает ток в обратном направлении (противофазе). Подключили его к клеммам номер 1 и 2 счётчика электроэнергии (или точкам Е1 и Е2). По закону Кирхгофа Ток через обмотку Wi , будет равен сумме всех токов через обмотку.

То есть Iwi=Iн-Iобр.

Что следует из этой формулы?

Если Iн=Iобр, то электросчётчик остановится, хотя нагрузка Rн будет потреблять мощность.

Если Iн<Iобр то электро-счётчик начнёт крутиться назад, а нагрузка Rн будет по прежнему потреблять мощность.

Самое интересное, — чтобы остановить электросчётчик напряжение Uобр должно быть порядка 2-3 Вольта (так как сопротивление токовой обмотки электросчётчика Rwi достаточно мало, порядка 0,2 — 0,3 Ом).

Соответственно по закону Ома Iобр=Uобр/Rwi и даже 3В создают ток порядка 10А.

Теперь нужно найти устройство с выходным напряжением 2-3 Вольта. Причем чтобы устройство выдавало напряжение в противофазе к основному току нагрузки.

К счастью такое устройство есть, и найти его очень легко. Называется оно — обыкновенный понижающий трансформатор на 2-3 В и мощностью около 100 Вт.

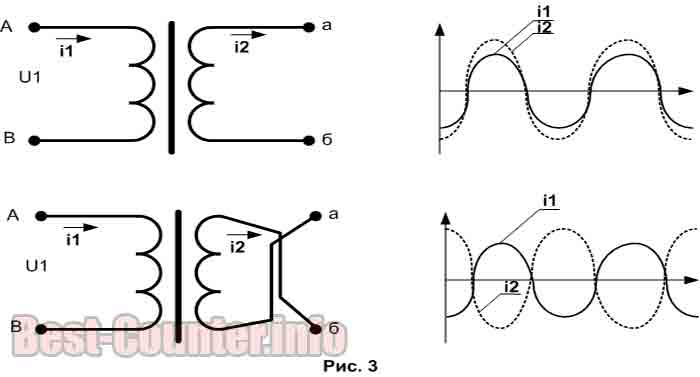

Посмотрим на рисунок 3.

Если с величиной вторичного напряжения все понятно (эта величина элементарно измеряется тестером), то с фазой все немного сложнее. Для того, чтобы трансформатор выдавал ток в противофазе, нужно перевернуть вторичную обмотку. Теперь у нас почти всё готово, чтобы заставить электросчётчик вращаться в обратную сторону.

Осталось подставить в рисунок2 новые элементы и немного приблизить его к реальности. В итоге получим схему, показанную на рисунке 4.

Это уже реальное устройство, которое называется отмоточный трансформатор. С помощью этого трансформатора можно заставить вращаться электросчётчик как вперед так и назад (для этого достаточно перевернуть вилку в розетке).

Но этот вариант полон существенных недостатков:

1. Понижающий трансформатор находится в электрощите.

2. Нужно в электрощит тянуть дополнительно два провода, что довольно проблематично.

Следовательно, этот способ можно применить только тем, у кого счётчик находится дома.

Если счётчик расположен не дома, а отмотать его очень хочется, то нужно решить эти две проблемы. Первая решается переносом трансформатора. Частично можно решить и вторую проблему:

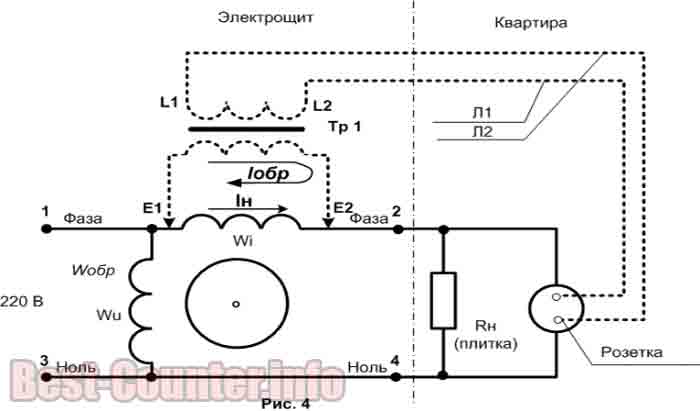

Обратите внимание на рисунке 4. Точка Е2, L2 и верхний штырек на розетке соединены. Значит для питания первичной обмотки трансформатора Тр1 можно использовать один провод из проводки.

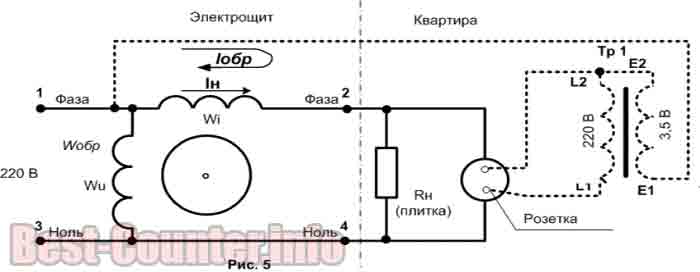

Теперь посмотрим на рисунок 5.

Это видоизмененная схема рисунка 4. Часть проблем в этой схеме уже решена — теперь трансформатор уже в квартире и его легко спрятать, исчез один провод от квартиры до электрощита. Но все равно хочется, чтобы из квартиры до электрощита никаких соплей не тянулось.

Нам осталось только найти свободный обводной провод от точки Е1 до клеммы 1 счётчика электроэнергии. На наше счастье у нас сети в квартирах с глухозаземленной нейтралью. Что это значит? — В силовом электрощите нулевой провод электрически соединен с заземлением. А у нас в квартире заземление присутствует повсеместно — это трубы центрального водоснабжения, отопления, в крупнопанельных домах это ещё и арматура в бетонных плитах. То есть у нас появился тот самый недостающий третий провод.

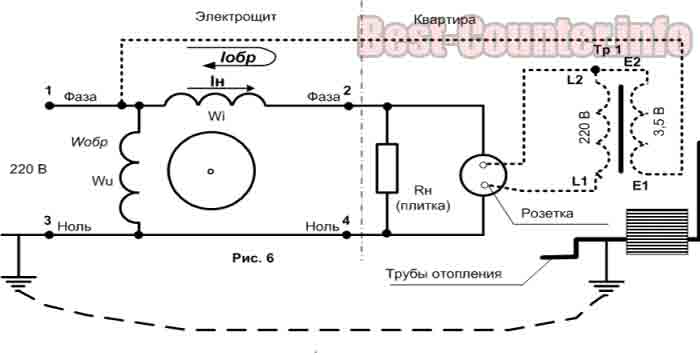

Но в таком виде, как показано на рисунке 6 его использовать нельзя, потому, что токовая обмотка электросчотчика включена в фазный провод, а заземлен нулевой провод.

Значит нужно сделать так, чтобы токовая обмотка электросчётчика была включена не в фазную цепь, а в нулевую. Для этого надо поменять приходящие на электросчётчик провода, то есть идущие к клеммам 1 и 3 фазу и ноль. Смотрите рисунок7.

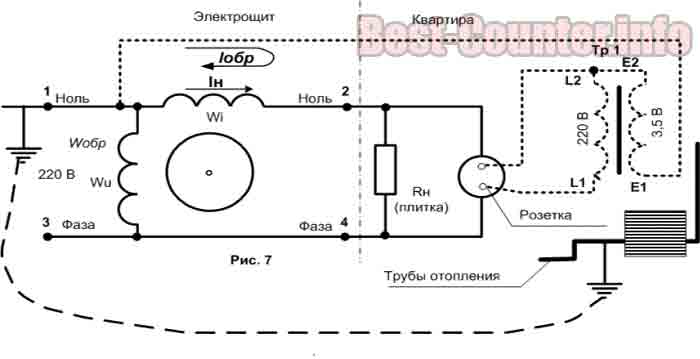

Вот теперь этот обводной провод можно использовать. Вместо пунктирного обводного провода используем заземление, смотрите рисунок 8.

В итогё – все, что нужно находится в квартире. Остается выполнить только несколько шаманских действий.

Итак, что нужно сделать, чтобы отмотать электросчётчик:

Нужно найти понижающий трансформатор 220/4 В мощностью не менее 100 Вт.

Нужно чтобы была розетка рядом с водопроводной трубой или батареей.

Нужно поменять на электросчётчике приходящие провода, таким образом, чтобы фазовый провод приходил на третью клемму электросчётчика, а нулевой провод на первую.

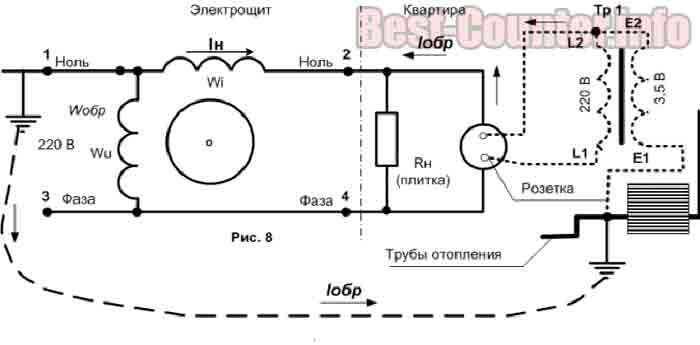

Нужно зачистить до металла трубу отопления, и собрать схему показанную на рисунке 8.

Как отмотать индукционный (дисковый) электросчётчик — практика:

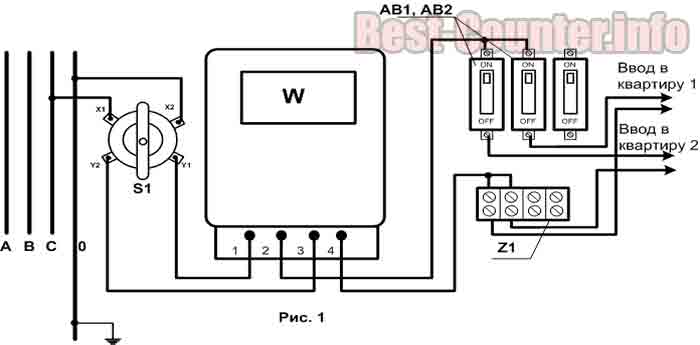

Итак, взглянем на стандартную схему подключения электросчётчика в электрощите на рисунке 1. Конечно, обычно в электрощите подключено 3-4 электросчётчика, но для сокращения, изображено подключение только одного, остальные электросчётчики подключаются точно также.

1. В первую очередь отключаем автоматы АВ1, АВ2.

2. Затем проверяем напряжение с помощью индикатора на клеммах Y1 и Y2 пакетного выключателя S1. На клемме Y1 (клемма электросчётчика №1) должно быть напряжение, а на Y2 (клемма электросчетчика №3) нет.

3. Затем нужно отключить пакетный выключатель S1, повернув ручку пакетного выключателя на 90 градусов.

4. Нужно убедиться в отсутствии напряжения на клеммах Y2 и Y1.

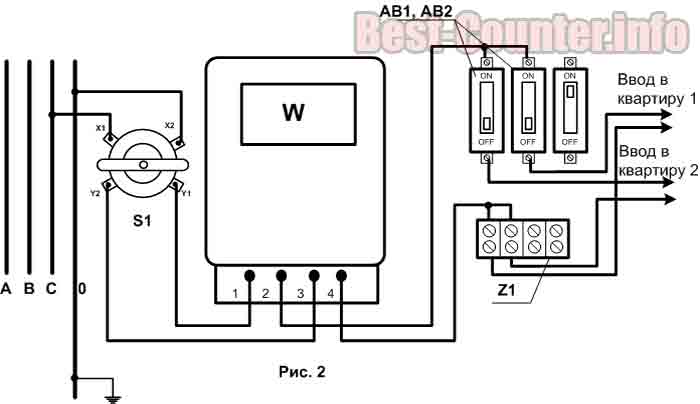

После выполнения всех этих действий все должно перейти в состояние, показанное на рисунке 2.

Теперь нужно поменять местами провода отходящие с пакетного выключателя на электросчётчик.

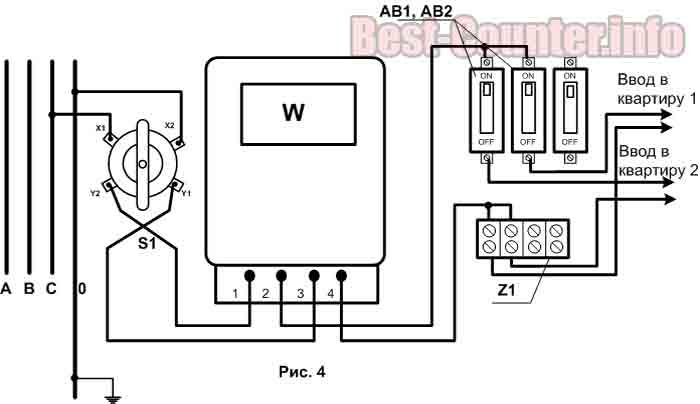

5. Откручиваем провода с пакетного выключателя S1 c клемм Y1, Y2 и меняем их местами. В результате получаем схему показанную на рисунке 3.

6. Включаем пакетный выключатель и автоматы АВ1, АВ2. Проверяем напряжение. Теперь на клемме 3 электросчётчика есть напряжение, а на клемме 1 — нет. Смотрите Рисунок 4.

Все шаманские действия в электрощите закончились — закрываем его.

Переходим к изготовлению устройства для отмотки электросчётчика.

Сначала нужно найти подходящий трансформатор. Лучше всего для наших целей подходит трансформатор ОСО-12. У него толстая вторичная обмотка и он мощный. Подходят также трансформаторы от старых ламповых телевизоров. У трансформатора нужно смотать вторичную обмотку до напряжения 3-4 Вольта.

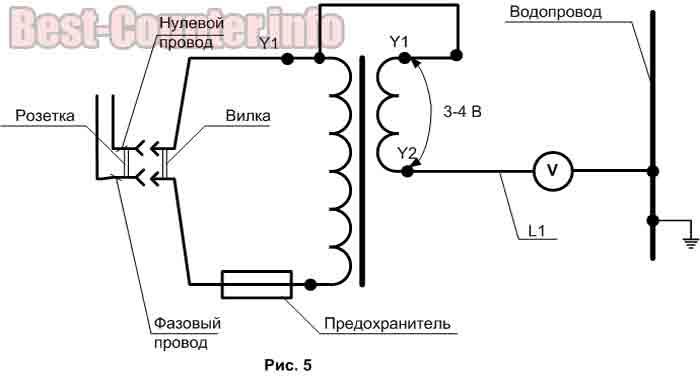

Затем собираем схему показанную на рисунке 5.

Сначала провод L1 не подключаем к водопроводной трубе, — в эту цепь включаем вольтметр. Если он показывает 3-4 Вольта, значит схема собрана правильно. Если всё правильно — помечаем взаимное расположение вилки и розетки (это очень важно: если воткнуть наоборот, то произойдет короткое замыкание со всеми вытекающими последствиями). Если вольтметр показывает 220 В — переворачиваем вилку и снова меряем. Если показывает 3-4 В – значит всё правильно.

Если же вольтметр ничего не показывает — это плохо, аппарат работать не будет. Обычно это бывает при плохом контакте провода с водопроводной трубой или батареей или при неправильно собранной схеме.

Зачищаем контакт, проверяем схему, добиваемся появления напряжения 3-4 Вольта. Если все удалось — убираем вольтметр и присоединяем провод L1 к водопроводу или арматуре в крупнопанельных домах.

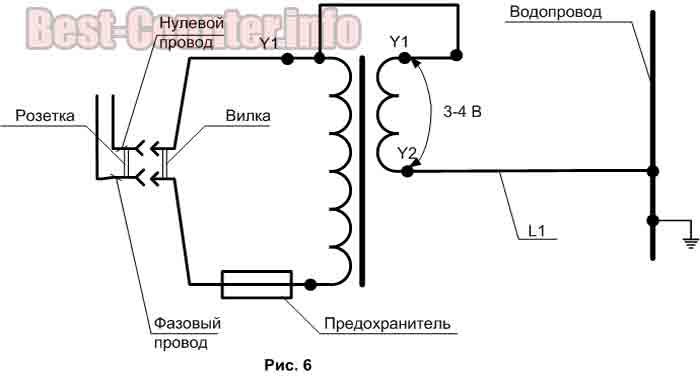

Получаем схему, показанную на рисунке 6.

Теперь возможен и такой вариант — электросчётчик с ускорением крутится вперед. Это не есть хорошо. Чтобы заставить его крутиться назад надо перевернуть вторичную обмотку. То есть поменять местами выводы Y1-Y2.

Особое внимание уделяем предохранителю. В данном устройстве предохранитель обязателен, потому что: как показывает практика, рано или поздно вилку в розетку втыкают неправильно и тогда без предохранителя случается большой бабах. А если схема будет с предохранителем, то раздастся маленький бабах, сгорит предохранитель и все замрет. Нам подойдет любой предохранитель на 3-4 А. Вместо предохранителя можно поставить автомат на 6,3 — 10 А.

Внимание: все работы, особенно в электрощите, проводятся в непосредственной близости от опасного для жизни напряжения. Если вы далекий от электрики человек, то очень настоятельно рекомендуем обратиться к специалисту. Электричество это не шутка.

P.S. Большинство моделей современных электросчетчиков при перефазировке просто встают колом и отказываются вообще куда либо крутиться. Некоторые электросчётчики имеют стопор обратного хода и назад не поедут — можно только замедлить их движение, что тоже неплохо. Такие электросчетчики обозначены специальным значком на табло — там нарисован храповик с трещоткой. Если у Вас один из таких счётчиков – то данный способ Вам не подойдёт,

Внимание: Наш сайт создан исключительно для повышения квалификации работников соответствующих служб и организаций!

Применение наших инструкций или устройств в корыстных целях противозаконно!

За любое незаконное применение наших материалов или устройств авторы сайта ответственности не несут!

http://counter-stop.com/electricmeters/6-stop-to-wind-off.html

Как правильно подключить электросчетчик однофазный — теория и практика

Как только электроэнергия стала широко применяться человечеством, сразу же были изобретены специальные устройства по ее учету – электросчетчики. Эти полезные приборы начали использоваться еще в XIX веке и сейчас любое подключение к электроснабжению просто немыслимо без счетчика. а несанкционированный отбор электроэнергии является серьезным правонарушением. Естественно. существуют правила установки и эксплуатации счетчиков. регламентируемые Правилами Устройства Электроустановок (ПУЭ), а сами приборы подлежат строгому учету и контролю над несанкционированным доступом к ним. Информация о том как правильно подключить электросчетчик однофазный, наверняка, будет полезна всем, кто делает ремонт в квартире или занимается строительством дома.

Как правильно подключить электросчетчик однофазный

В большинстве случаев установку и подключение электросчетчиков производит электроснабжающая организация, но в некоторых случаях это можно сделать и самостоятельно, доверив контролирующим органам только проверить правильность подключения и опломбирование. В этой статье будет описано, как правильно подключить счетчик. какие инструменты. комплектующие и материалы понадобятся для этого, а также на что следует обратить особое внимание.

При выборе счетчика для самостоятельной установки и подключения нужно, прежде всего, убедиться, что выбранная модель разрешена к эксплуатаци и и и меет необходимые документы. Лучше всего приобретать счетчик именно в той электроснабжающей организации, которая в дальнейшем будет контролировать, поверять и обслуживать его. Но для правильного выбора, следует узнать какие электросчетчики существуют.

Электросчетчики однофазные могут иметь различный вид подключения:

• Прямое подключение, когда счетчик включается непосредственно в силовую цепь. Практически все однофазные счетчики включаются именно так.
• Трансформаторное подключение, когда счетчик подключается через специальные трансформаторы. Такие счетчики используются в основном в промышленности для учета в электросетях с очень большой нагрузкой.

Счетчики могут иметь различную конструкцию:

• Индукционные или электромеханические счетчики. хорошо известные нам по диску, который вращается тем быстрее, чем больше протекающий ток, а значит. и потребляемая мощность. Ди ск пр иводится в движение магнитным полем катушек напряжения и тока, которые подключены соответственно параллельно и последовательно измеряемой нагрузке. Специальный механизм подсчитывает количество оборотов, по которым можно судить о потребленной мощности. Такие счетчики имеют низкий класс точности (1,5 и выше), поэтому постепенно уступают более современным моделям.

Привычные индукционные счетчики постепенно уступают место более современным

• Электронные счетчики. приходящие на смену индукционным. Они имеют высокий класс точности (0,5—2,0), более надежны и компактны по размерам. Измерение в них происходит специальной электронной схемой, которая генерирует импульсы пропорционально нагрузке: чем она больше, тем выше будет частота следования импульсов. По количеству импульсов можно судить о потребленной мощности.

В недалеком будущем все электросчетчики будут электронными

Очень важным преимуществом электронных счетчиков является возможность многотарифного учета. что позволяет включать мощные потребители энергии (стиральные и посудомоечные машины, водонагреватели) во время действия сниженного тарифа и тем самым экономить средства. Кроме этого, в некоторых моделях есть возможность дистанционного считывания показаний и программирования через различные интерфейсы: инфракрасный порт, RS-485, GSM, CAN и другие.

Если планируется установка электросчетчика на улице, то лучше выбирать электронный счетчик. снабженный электромеханическим отсчетным устройством. При низких температурах жидкокристаллические дисплеи перестают отображать информацию, хотя счетчик исправно подсчитывает потребленные киловатт-часы.

Электронный счетчик с электромеханическим отсчетным устройством

Необходимыекомплектующие и инструменты для установки электросчетчика

Для того чтобы установить однофазный электросчетчик понадобятся следующие комплектующие:

• Собственно сам электросчетчик. Приобретая прибор, следует обязательно убедиться в наличии штампа ОТК. а также пломбы на корпусе самого счетчика. Клеммная крышка пломбируется уже после подключения. Модель счетчика должна соответствовать нагрузке, которая описана в технических условиях – ТУ. о них можно легко узнать в электроснабжающей организации.
• Если счетчик будет устанавливаться в уже имеющийся электрощит или бокс, то следует убедиться в том, что крепления подходят для установки. Обычно счетчики крепятся на трех винтах. Если счетчик имеет крепление на DIN-рейку, а в щите ее нет, то ее легко можно приобрести в магазине и установить.
• Если счетчик будет устанавливаться в новый бокс, то следует приобрести и его. При установке на улице нужно приобретать бок с с о степенью защиты не менее IP54. имеющий уплотнения крышки и специальные сальники для входящих и выходящих кабелей.

• Вместе с электросчетчиком обычно устанавливают модульное оборудование для защиты электропроводки и людей: автоматические выключатели, а в некоторых случаях и устройства защитного отключения – УЗО. Их необходимое количество и номиналы рассчитываются при проектировании системы электроснабжения, которое выполняют специалисты. Покупать такое оборудование лучше известных брендов и только в специализированных магазинах. Согласно ПУЭ до электросчетчика необходимо устанавливать двухполюсный автоматический выключатель, который позволяет производить обслуживание счетчика. а также защищает от коротких замыканий и перегрузок. Номинал выключателя должен соответствовать выделенной мощности и должен быть указан в ТУ на подключение.
• Для распределения и коммутации нуля (N) и защитного нуля (PE) в электрощитах применяют специальные шины, монтируемые как на DIN-рейку, так и в специальных местах крепления. При их покупке стоит учесть, что нулевую шину принято использовать с пластиковым держателем синего цвета, а шину защитного заземления – желтого или зеленого цветов. Некоторые электрощитки по умолчанию уже имеют в комплекте эти шины.

Шина заземления (защитного нуля) обычно имеет желтый или зеленый цвет

• Чтобы соединить все компоненты электрощита, необходим монтажный провод. Для этого используют моножильный медный провод марки ПВ -1. Использование многожильных проводов не рекомендуется, а если они и применяются в качестве входных и выходных кабелей, то на концы надо одевать и обжимать специальные наконечники соответствующего диаметра или облуживать паяльником.
• Для крепления электрощита или бокса на строительные конструкции, а также для монтажа счетчика DIN-реек и шин внутри электрощита понадобится набор крепежных элементов: саморезы, дюбеля, пластиковые стяжки.
• Если входящие и отходящие кабеля чаще всего имеют цветовую окраску изоляции, то монтажный провод ПВ-1 ее не имеет. Поэтому для маркировки фазных и нулевых проводов нужно иметь изоленту или термоусаживаемые трубки синего и красного цветов.

Для установки электросчетчика однофазного понадобятся следующие инструменты:

• Перфоратор с буром соответствующего дюбелям диаметра – для навешивания электрощита или бокса на строительные конструкции.

Плоскогубцы. Хорошо, если их будет несколько, с разными размерами губок.

• Кусачки.
• Нож строительный.
• Съемник изоляции.



Съемник изоляции значительно упростит монтаж

• Рулетка.
• Линейка.
• Строительный уровень.
• Набор отверток .
• Индикаторная отвертка – для контроля наличия напряжения.

Индикаторная отвертка всегда определит наличие фазы

• Паяльник. Он может понадобиться для облуживания многожильного провода.

Как правильно подключить электросчетчик однофазный

Перед тем как начинать работы по установке нового счетчика. следует убедиться в том, что подающая линия обесточена. Проверить наличие или отсутствие напряжение можно либо при помощи отвертки-индикатора. либо мультиметром. Установка счетчика включает ряд несложных технологических операций.

• После проверки отсутствия напряжения производится разметка места будущей установки щитка или бокса для счетчика. Оптимальная высота установки счетчика 1,6—1,7 метра от поверхности. Это наиболее удобная высота для снятия показаний счетчика и проведения каких-либо работ.
• При помощи перфоратора в намеченных местах бурятся отверстия в строительной конструкции, вставляются дюбеля и монтируется бо кс дл я счетчика. Уровнем необходимо контролировать горизонтальность установки.
• Если счетчик монтируется на место старого, то после отключения всех проводов демонтируется старый счетчик .
• По схеме, которая может иметь множество вариантов, монтируется счетчик и модульное оборудование (Автоматические выключатели, УЗО, шины). При необходимости устанавливаются DIN-рейки, которые можно предварительно отрезать ножовкой до нужного размера. Модульное оборудование монтируется при помощи специальных фиксаторов либо пружинных защелок. Вводный двухполюсный автоматический выключатель лучше смонтировать в специальном мини-боксе, который затем опломбирует электроснабжающая организация. Это исключит возможность подключения нагрузки до счетчика .

Один из вариантов оборудования электрощита

• Делается ввод кабелей: питающего и нагрузки (квартиры или дома). Если бокс устанавливается на улице, то применяются специальные сальники: резьбовые или резиновые, — которые уплотняют ввод кабеля в бокс, не позволяя проникать атмосферной влаге. Для этого резиновые сальники подрезаются ножом, а резьбовые затягиваются после того, как через них пропущен кабель.

При наружном размещении электрощита учета необходимо ввод кабелей делать через сальники

• Разделываются концы кабелей при помощи ножа или специального инструмента. При этом надо следить за тем, чтобы при надрезе оболочки кабеля не повредить изоляцию проводов. Ввод кабеля через сальник должен быть в оболочке, оставляется еще 2—3 см, а остальная длина разделывается.

Оболочку кабеля лучше всего снимать специальным инструментом

• В щитке оставляется запас кабелей: вводного и нагрузок для того, чтобы была возможность повторного монтажа. Обычно длину кабеля делают в два раза больше, чем это необходимо. При этом следует избегать резких поворотов, которые могут привести в дальнейшем к излому кабеля.
• Перед подключением вводного кабеля к двухполюсному автомату проверяется принадлежность проводников к фазе, рабочему нулю и защитному нулю (заземлению). Обычно фазный провод имеет коричневую или красную окраску изоляции, нулевой рабочий – синюю, а заземление – комбинированную желто-зеленую. Но бывают случаи, когда цвет изоляции может отличаться (см. рисунок). Для полной гарантии зачищают съемником изоляции провода на 10 мм, разводят их на безопасное расстояние, кратковременно включают напряжение и проверяют отверткой индикатором фазный провод. Затем мультиметром проверяют напряжение между фазным проводом, рабочим и защитным нулем. Оно должно составлять 220—230 В. После этого напряжение отключают.

Варианты цветовой маркировки проводов

• Вводный кабель подключается к вводному автомату. В левый верхний контакт заводится фазный провод, а в правый – нулевой рабочий. Провод заземления сразу заводится на соответствующую клемму, которая была смонтирована в щитке заранее. После этого контакты затягиваются отверткой. Через несколько минут следует сделать повторную затяжку, так как проводник под давлением клеммы слегка сожмется. Алюминиевые провода имеют неприятное свойство сжиматься в клеммах со временем. Электрики говорят про это: «Провода текут». Именно поэтому лучше всегда применять медные провода и кабеля, а алюминиевые периодически подтягивать.
• С выхода двухполюсного автоматического выключателя фазу и рабочий ноль соединяют со счетчиком электроэнергии. Все однофазные счетчики подключаются четырьмя клеммами, причем их предназначение одинаково для счетчико в в сех моделей:
  • o Клемма №1 – для входа фазного провода.
  • o Клемма №2 – выход фазы.
  • o Клемма №3 – вход рабочего нуля.
  • o Клемма №4 – выход рабочего нуля.

Образец грамотного и красиво смонтированного электрощита

• Для коммутации всего модульного оборудования необходимо изготовить перемычки из провода ПВ-1. Для этого измеряется расстояние от одной клеммы до другой, плоскогубцами изгибается провод под прямым углом необходимое количество раз таким образом, чтобы провод свободно и без напряжения подходил к клемме. Изоляция зачищается только на такое расстояние, которое позволяет надежно закрепить провод в клемме модульного оборудования. Для автоматических выключателей, УЗО и клеммников изоляция зачищается на 10 мм, а для электросчетчика – 27 мм. Если в щитке установлены ряд автоматических выключателей, на которые необходимо раздать фазу, то делают перемычку из провода ПВ-1 без разрывов или применяют специальную гребенку. отрезав нужный размер ножовкой.

Раздавать фазу на несколько автоматических выключателей удобно при помощи гребенки

• Перемычки обязательно маркируют цветной изолентой или термоусаживаемой трубкой. Фазный провод красным цветом, а нулевой – синим. Провод заводится в клемму только оголенной частью, попадание изоляции недопустимо. При этом из модульного оборудования и счетчика не должны выглядывать оголенные части провода. Затяжку клем м м одульного оборудования производят в два приема с перерывом в несколько минут.
• В современных счетчиков каждая клемма имеет два винта. После того как провод заводят в клемму, затягивают верхний винт. Затем проверяют надежность затяжки, потянув за провод. Только после этого затягивают нижний винт. Через несколько минут подтягивают еще раз.

• В последнюю очередь подключают кабеля нагрузок к автоматическим выключателям, а также к нулевой и заземляющей шине. После этого нужно тщательно проверить правильность сборки, затяжку клемм. Лучше, если это сделает специалист. Если все смонтировано правильно, то можно приглашать представителя электроснабжающей организации, который также проверит правильность монтажа, опломбирует вводной автоматический выключатель и счетчик. Составляется соответствующий акт, после чего можно включать напряжение и пользоваться новым электросчетчиком .

• Монтаж электросчетчика лучше доверить квалифицированному специалисту, имеющему соответствующий допуск .
• Все работы по по дключению должны проводиться только при снятом напряжении.
• Для оборудования щитка учета электроэнергии следует применять модульное оборудование только известных брендов. Номиналы автоматических выключателей и УЗО должны подбираться только специалистом.

Для отправки комментария вам необходимо авторизоваться.

Предложение на сайте не является публичной офертой. Звоните для уточнения актуальных цен и условий.

http://adrenalin2003.ru/scheme/%D0%BA%D0%B0%D0%BA-%D0%BF%D1%80%D0%B0%D0%B2%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE-%D0%BF%D0%BE%D0%B4%D0%BA%D0%BB%D1%8E%D1%87%D0%B8%D1%82%D1%8C-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%87%D0%B5/

Межповерочный интервал электросчётчиков. Классификация счётчиков электрической энергии

February 20, 2020

Ежемесячно каждая семья получает квитанцию о необходимости внесения платы за потребленное электричество. Одним она начисляется исходя из показателей индивидуального счетчика, другим — по общедомовому прибору учета электроэнергии. Когда люди приобретают для себя жилье, особенно если речь идет о вторичном рынке недвижимости, как правило, они не задумываются о том, что за счетчик установлен в их квартире или доме, до какого срока возможна его эксплуатация. И рано или поздно приходит предписание энергосбытовой компании о том, что подошел срок межповерочного интервала электросчетчика, или о том, что требуется его замена.

Вот тогда-то и появляется масса вопросов. С чего начать? Куда обращаться? Кого вызывать? Если приобретать новый прибор, то какой лучше из предлагаемого на рынке товаров и услуг многообразия? Попробуем более детально разобраться в данном вопросе.

Это устройство, предназначенное для измерения потребляемой собственниками жилых, промышленных, заводских, офисных помещений электроэнергии переменного или постоянного тока. После проведения учеными из разных уголков мира множества экспериментов первый электросчетчик для переменного тока был введен в массовую эксплуатацию в 1888 году.

Принято различать индукционные, электронные, электродинамические счетчики.

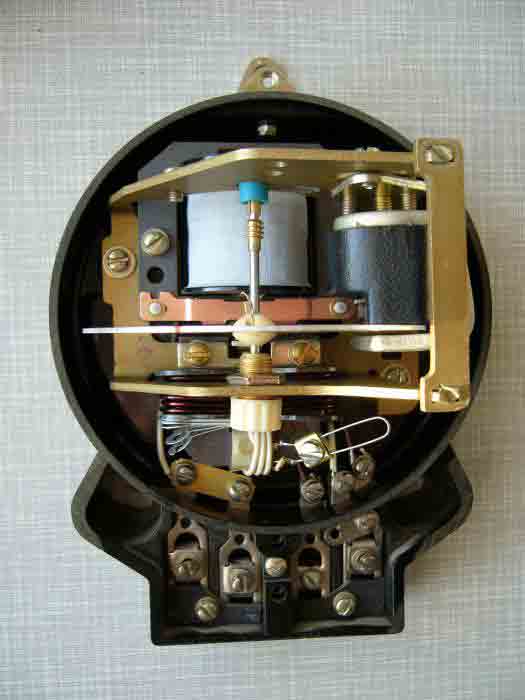

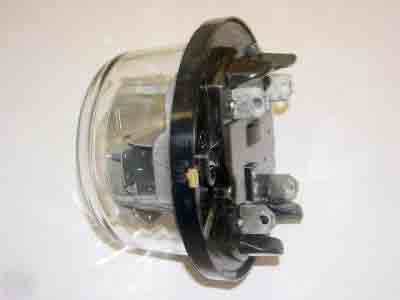

Индукционный, он же электромеханический, прибор учитывает активную энергию переменного тока. Устройство электросчетчика представляет собой катушку тока и катушку напряжения, магнитное поле между которыми приводит в движение дисковый элемент. Чем выше в сети сила тока и напряжение, тем быстрее вращается пластина, отсчитывая оборотами электроэнергию. Прибор бывает однофазным и трехфазным. Выпускается однотарифным. Больше подходит для жилых помещений с низким энергопотреблением. Во многих домах до сих пор стоят старые электросчетчики такого типа. И надо сказать, что они весьма надежны — срок их службы превышает пятнадцать лет! Ввиду того, что им не было альтернативы, в стране насчитывается порядка 50 миллионов индукционных установленных устройств. Среди отрицательных сторон прибора значится то, что он может выдавать показания с погрешностью, а также плохо защищен от несанкционированного использования электричества.

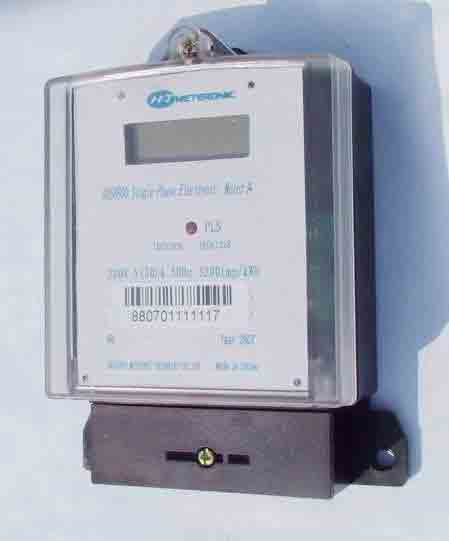

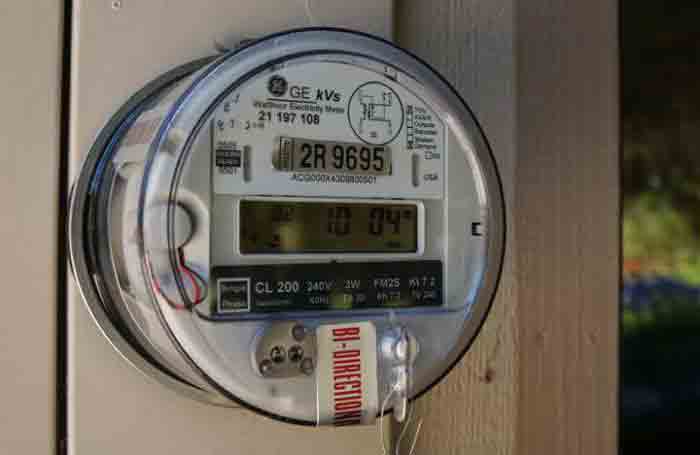

На смену индукционному стали производить более компактный электронный электросчетчик, он же статичный. Такой прибор напрямую измеряет силу тока и напряжение, передавая данные на цифровой индикатор и в память устройства. Больше подходит для квартир, предприятий, офисов с высоким потреблением электроэнергии. Может устанавливаться в холодных помещениях, на улице, так как неплохо переносит низкие температурные режимы. Позволяет производить расход электричества по разным зонам суток: выпускается однотарифным и двухтарифным. То есть человек может запрограммировать прибор на разные периоды времени. По сравнению с индукционным вариантом статичное устройство имеет надежную защиту от краж электричества, а также характеризуется более высокой стоимостью. Но в то же время электронный электросчетчик менее надежен.

Электродинамический, он же гибридный, прибор используется редко. Актуален для электричек, электрифицированных железных дорог.

У каждого устройства существует межповерочный интервал. Он колеблется в пределах 6-16 лет. По истечении срока поверка электросчетчиков обязательна.

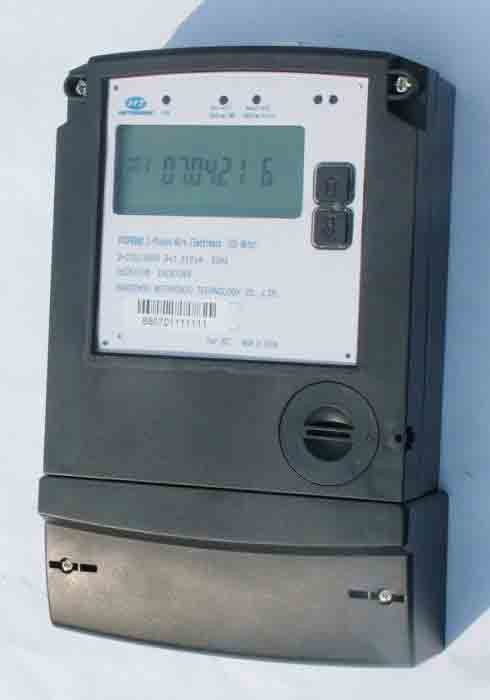

Различают однофазные и трехфазные счетчики. Первые – 220 В, 50 Гц, вторые – 380 В, 50 Гц. В высоковольтных цепях могут быть установлены трехфазные приборы с трансформатором. Современные трехфазные устройства выпускаются с поддержкой однофазного режима.

Возможно подключение счетчика в силовую цепь напрямую (это прямое подключение) или посредством специально предназначенных для этих целей измерительных трансформаторов (это трансформаторное подключение). Для однофазных приборов характерен первый вариант, для трехфазных — оба способа. В квартирах, как правило, применяют прямое подключение.

Существуют разные классы электросчетчиков с точностью 2,5; 2,0; 1,0; 0,5; 0,2. Этот показатель информирует о возможно допустимой процентной погрешности в измерениях. Как правило, он прописывается на циферблате производителем.

Старым индукционным однофазным приборам присущ параметр 2,5 с силой тока менее 30 А. Такие устройства предназначены для учета электроэнергии в небольших по площади помещениях. С октября 2000 года их не отправляют на экспертизу ввиду несоответствия стандартам. По истечении первого срока поверки, не рассчитанные на значительные нагрузки, они подлежат обязательной замене.

Поскольку в современном мире в помощь человеку появилось много «умной» энергоемкой техники, будь то термопоты, посудомоечные, стиральные машины, мультиварки, микроволновые печи, тостеры, компьютерная техника, возникла потребность в приборах с другой точностью. Так, новые электросчетчики характеризуются повышенным классом точности от 2,0 и позволяют переключаться на иной параметр: 1,0; 0,5; 0,2. Они характеризуются повышенными показателями тока до 60 А.

Тарифность индивидуальных приборов учета электроэнергии

Это важный показатель с практической точки зрения. Существуют однотарифные и многотарифные устройства. Первые производят расчет электричества вне зависимости от времени суток, а вторые предполагают функционирование прибора согласно зонам. Так, выделяют ночную и дневную зоны. Первая устанавливается в промежуток времени с 23:00 до 07:00 часов, вторая включает пиковое время (с 9:00 до 11:00 и с 17:00 до 19:00) и полупиковое время (все остальное). Несомненно, электросчетчики двухтарифные более выгодны для потребителя, поскольку позволяют экономить на энергопотреблении.

Отдельно следует сказать про такой параметр, как перепрограммирование электросчетчиков. Он характерен для многотарифных приборов. Существуют максимально допустимые показатели корректировки данных, которые регулируются действующими стандартами. Согласно им вилка вариаций во временном отрезке не должна превышать 7,5 мин. Перевод же часов на зимнее и летнее время (на час вперед или на час назад) превышает допустимую величину, но тем не менее используется.

В октябре 2020 года страна в последний раз перешла на зимнее время, которое стало постоянным и далее корректировке не подлежит. До окончания 2020 года собственникам жилых и нежилых помещений нужно было произвести процедуру перепрограммирования электросчетчиков, поскольку с начала 2020 года в формуле мог произойти сбой, и энергосбытовая компания вправе была бы вести расчет по единому, недифференцированному для всех суточных зон тарифу. Однако сроки этих мероприятий государство продлило еще на год. Сама процедура предполагает проведение поэтапных работ. Для начала необходимо вернуть в программе функцию разрешения перехода на летнее и зимнее время, которая была удалена после изменений 2011 года. Затем в программу должен быть внесен запрет на перевод часов на летнее время. Ну и в конце результаты работ нужно подтвердить документацией. Также следует подчеркнуть, что ранее перепрограммирование электросчетчиков было платным. В среднем стоимость услуги колебалась в пределах 400-1000 рублей. Сумма зависела от фазности, модели индивидуального прибора учета электроэнергии. Теперь же этот вопрос урегулирован на федеральном уровне. Впредь с собственников жилых помещений плата за процедуру взиматься не будет.

У каждого индивидуального прибора учета электроэнергии существует срок эксплуатации. Наступает время, когда устройство необходимо сдать на поверку или вообще заменить на новое. Законодательство Российской Федерации (а именно Жилищный кодекс, различные постановления Правительства РФ) гласит, что вся ответственность по содержанию приборов учета электроэнергии в полной мере лежит на собственниках жилых и нежилых помещений. Именно им присуще контролировать сроки поверки.

Метрологический или межповерочный интервал электросчетчиков – это временной отрезок, измеряемый в годах, на протяжении которого устройство должно работать исправно. Это своего рода гарантия качества товара от поставщика-производителя. Срок поверки прописывается непосредственно в техническом паспорте изделия. Вилка периодичности проведения экспертизы для разных моделей может варьироваться в пределах 6-16 лет. Собственник помещения самостоятельно контролирует срок, а также может получить уведомление-напоминание о поверке от энергосбытовой компании. Сама она включает ряд процедур, а именно: демонтаж электросчетчика, доставку его в специализированную, аккредитованную службу, которая имеет лабораторию, предназначенную для этих целей. К слову сказать, услуга эта платная. По результатам ее проведения собственнику помещения будет выдан акт или свидетельство, в котором указывается, исправен прибор или нет. В случае положительного ответа может быть сделана специальная голографическая метка на пломбе или же данные результата поверки фиксируются в техническом паспорте. Акт необходимо доставить в энергосбытовую контору, чтобы та предоставила разрешение для дальнейшей эксплуатации прибора.

Может получиться так, что результат поверки будет отрицательным, и устройство электросчетчика окажется неисправным. Что в таком случае делать? Несомненно, идти в магазин и приобретать новый прибор. Здесь последуют траты на покупку и установку. Причем установку лучше доверить электрикам, а не браться за дело самостоятельно. А вот опломбировка устройства может обойтись бесплатно, если вы не поленитесь и напишете заявление о необходимости ввода его в эксплуатацию прямо в энергосбытовой компании, а не будете прибегать к услугам сторонних организаций. Правда, здесь можно столкнуться с проблемой – иногда время ожидания прихода мастера может затянуться на целых два-три месяца.

Получив уведомление о необходимости поверки, имеет смысл взвесить все за и против. И в некоторых случаях может быть целесообразнее сразу заменить старый прибор на новый. В любом случае финансовых затрат избежать не удастся, они в обоих вариантах последуют.

Также важно подчеркнуть, что замена электросчетчика должна быть произведена в срок не более месяца. В первые три месяца оплата за потребляемую электроэнергию производится, исходя из среднемесячных объемов или по показателям общедомового прибора учета, если такой установлен в доме, а далее – по единому нормативу.

Как определить, исправен электросчетчик или нет, если срок поверки еще не подошел?

Может получиться так, что срок поверки еще не подошел, а прибор учета электроэнергии не работает. Что может указывать на неисправность? Вот некоторые явные причины сбоев в функционировании устройства:

• дисковый элемент перестал вращаться или накручивает обороты рывками;
• дисплей не отображает значения показателей;
• нарушена герметичность устройства.

Также для энергосбытовой компании крайне важно отсутствие на индивидуальном приборе учета электроэнергии сколов, трещин. Недопустимо и наличие разбитого окошка для просмотра показаний.

Можно ли заменить исправный счетчик на новый, более современный?

При желании и на усмотрение собственника прибор учета электроэнергии можно поменять на более новый, например, в случае смены однотарифного счетчика на многотарифный, если в вашем доме имеется возможность такого учета электричества. Хотя энергосбытовая компания не может обязать жильцов к этому. А вот о необходимости поверки обязана напомнить.

Чтобы поменять один счетчик на другой, придется также демонтировать старый прибор и опломбировать новый. Но есть еще один нюанс – это распломбировка ранее находящегося в использовании устройства. Самостоятельная распломбировка запрещена, необходимо вызывать специалистов-электриков, которые снимут показания и произведут данные работы. Одно радует: с 2012 года эта процедура осуществляется без взимания платы.

Какой индивидуальный прибор учета электроэнергии выбрать для установки?

В случае возникновения необходимости или желания заменить электросчетчик нужно знать, на что в первую очередь обращать внимание при его выборе.

• Во-первых, следует сразу посмотреть на дату первичной поверки, которую проводит предприятие-изготовитель. Если она превышает 24 месяца для однофазных и 12 месяцев для трехфазных приборов, откажитесь от покупки такого устройства, поскольку для него должна быть проведена очередная экспертиза.
• Во-вторых, важен межповерочный интервал электросчетчиков, который обязательно придется контролировать. По истечении этого промежутка времени прибор будут считать нерасчетным.
• В-третьих, на циферблате обязательно должен быть обозначен класс точности устройства.
• В-четвертых, нужно понимать, какая требуется тарифность. Всю необходимую информацию содержит инструкция электросчетчика.

Существуют различные модели современных технологичных устройств для учета потребляемой электроэнергии. Среди популярных, неплохо зарекомендовавших себя можно выделить такие, как «Гранит», «Пума», «Меркурий», «Нева» и другие. Модельный ряд каждой марки разнообразен. Существуют как однотарифные приборы, так и электросчетчики двухтарифные. Также можно встретить электронные и электромеханические устройства в разном цветовом исполнении (белые, серые, черные, гибридные) и с разным сроком эксплуатации. Все они могут различаться сроками поверки. Так, к примеру, межповерочный интервал электросчетчиков «Меркурий 230» составляет 10 лет, у «Гранита-1», «Пумы 103» — уже 16 лет. В среднем стоимость вышеуказанных моделей варьируется в пределах 1000-2500 рублей, но можно встретить и более дорогие экземпляры.

В заключение хочется еще раз обратить внимание на такой важный параметр, как межповерочный интервал электросчетчиков. Каждому собственнику жилого и нежилого помещения его необходимо тщательно контролировать. Этим не стоит пренебрегать во избежание требований энергосбытовой компании об оплате электроэнергии по тарифному плану даже при наличии полностью исправного индивидуального прибора учета. Невозможность использования неповеренных измерительных устройств, считающихся нерасчетными, отражена в нормах действующего законодательства.
