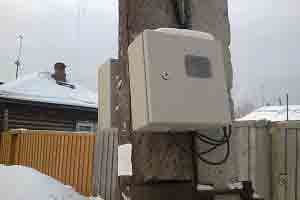

Установка счетчика электроэнергии на улице на столбе: необходимые условия и этапы монтажа

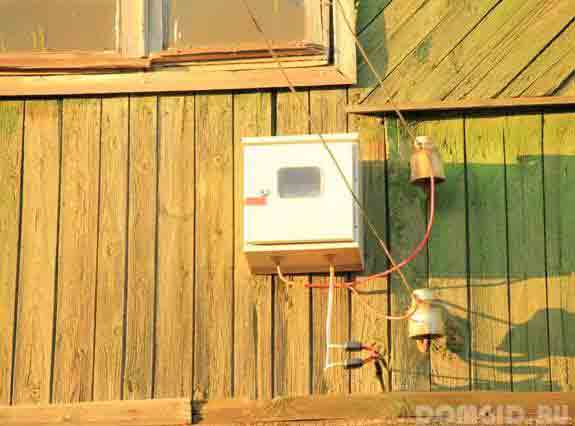

В последнее время в нашей стране все чаще счетчики устанавливаются на столбе, на улице.

Делается это, в основном, из-за того, что так значительно проще уточнять их контрольные показания сотрудникам энергетических компаний.

Ведь, если раньше счетчики, даже в частных домах, устанавливались внутри, то попасть в жилище не всегда было возможно по различным причинам, например, из-за того, что владельцы дома отсутствовали. Теперь же, с этой проблемой удалось справиться, и производить контроль показаний стало значительно легче.

Специальные, новые уличные счетчики дают возможность производить эффективный контроль используемой электроэнергии и уточнять их данные проверяющими в любое время. Но вместе с тем следует помнить, что установка любого, к примеру, трехфазного счетчика на столбе, на улице, имеет свои особенности, о которых нельзя забывать. Давайте рассмотрим их более подробно.

Перед тем, как перейти к рассмотрению этого вопроса, следует учесть, что представители электрокомпаний не имеют законных прав обязать вас перенести счетчик из дома на улицу.

Они могут ссылаться лишь на то, что таким способом вы облегчите им проверку показаний, а себе сэкономите время на эту процедуру. Но, тем не менее, перенести электросчетчик на улицу или же, оставить в доме — решать лишь вам.

Для правильной и качественной установки электрического счетчика на столб следует соблюдать основные правила. Первое, что следует сделать – это решить, в каком месте на улице он будет располагаться.

Основным критерием в этом вопросе является быстрый доступ и наличие специального утепленного ящика, в который и должен устанавливаться электросчетчик.

Его наличие позволит защитить счетчик от перепадов температуры, которые способны на нем негативно сказаться.

Узнать температуру, при которой он может гарантированно эксплуатироваться, рекомендуется еще перед покупкой. Эта информация должна быть указана в его паспорте.

Следующий шаг – это правильная конструкция столба, на которой будет установлен счетчик электроэнергии. Она должна быть достаточно жесткой, чтобы иметь возможность качественно закрепить утепленный ящик под счетчик. Для этого применяются специальные комплекты для крепления.

Столб должен быть надежно и качественно установлен. Ведь согласитесь, будет очень неприятно, если он со временем упадет.

Следует обратить самое пристальное внимание и на те места, в которых возможны различные повреждения электрического кабеля.

Статью об особенностях установки электросчетчика в частном доме читайте здесь.

Электросчетчик должен устанавливаться согласно всех действующих техническо-эксплуатационных требований.

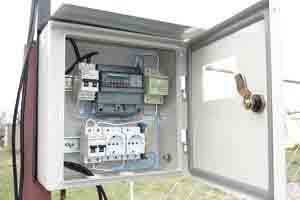

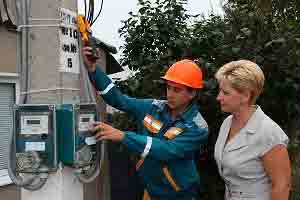

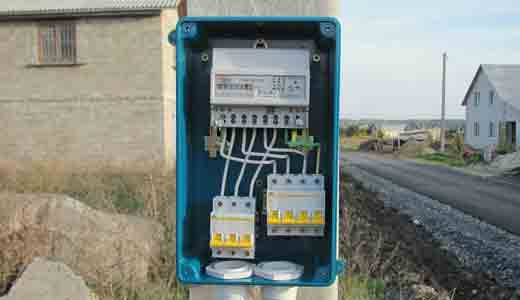

Если установка производится на столб, то прибор должен находиться на высоте в 0,8 – 1,7 м. Кроме того, вместе со счетчиком должен иметься защитный автомат.

Установка счетчика производится в следующем порядке:

  1. Производится отключение электроэнергии сетевой линии, согласно всем требованиям ПУЭ.

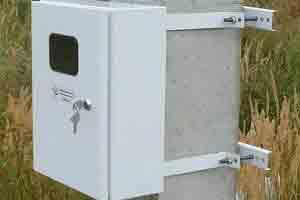

  2. Счетчик устанавливается на бетонный столб на заданной высоте.
  3. Чтобы на счетчик не оказывалось негативного влияния из-за перепадов температуры, он должен находится в специальном утепленном шкафу, качественно закрепленном на столбе. Чаще всего, электросчетчики способны эффективно работать пока температура не опустится ниже -5 градусов.
  4. Подключение входной токовой цепи должно производиться вначале к автоматическому защитному выключателю, а лишь после этого к самому счетчику.
  5. После этого требуется заняться защитным заземлением. Помните, оно необходимо, так как дает возможность обезопасить всю имеющуюся в доме электронику, при коротком замыкании или перекосе фаз.
  6. Далее, производим подключение его выхода на один или несколько вводимых автоматов.
  7. Завершающий этап установки – это пробное включение. Если все работает, значит, установка произведена успешно.

Как мы видим из написанного выше, установка и подключение счетчика не слишком сложное занятие, и его можно провести самостоятельно, но лишь в том случае, если вы обладаете необходимыми навыками и опытом. Если же он у вас отсутствует, рекомендуем обратиться к услугам специалистов.

Статью о популярных электросчетчиках Энергомера читайте здесь.

Ведь от того, насколько правильно будет произведено подключение, будет зависеть все электроснабжение в доме, исправность и качество работы электроприборов. Кроме того, при работе с электричеством следует в полной мере соблюдать технику безопасности, ведь иначе под угрозой может оказаться ваша жизнь.

Смотрите видеоинструкцию по сборке управляющего щита для установки счетчика электроэнергии на столбе на улице:

Копирование материалов сайта возможно без предварительного согласования в случае установки активной индексируемой ссылки на наш сайт.

Установка счетчика электроэнергии на улице на столбе: необходимые условия и этапы монтажа

Ящик для электросчетчика — варианты онлайн-заказа в магазине Meter-Shop.ru

Согласно Федеральному закону РФ все энергетические ресурсы подлежат непременному учету с использованием соответствующих приборов для учета. Таким прибором и является счетчик учета энергопотребления, который служит для измерения электроэнергии тока постоянного или переменного (измеряется, как правило, в кВтЧч или АЧч).

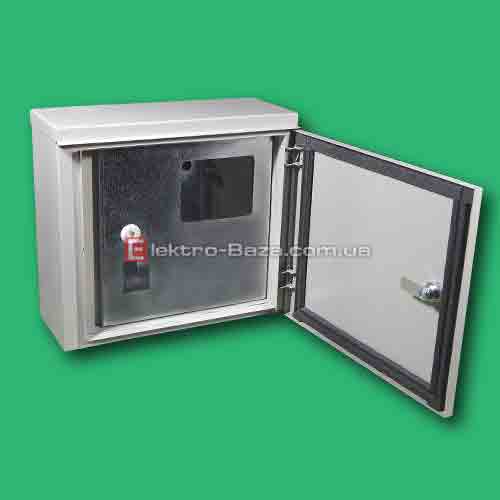

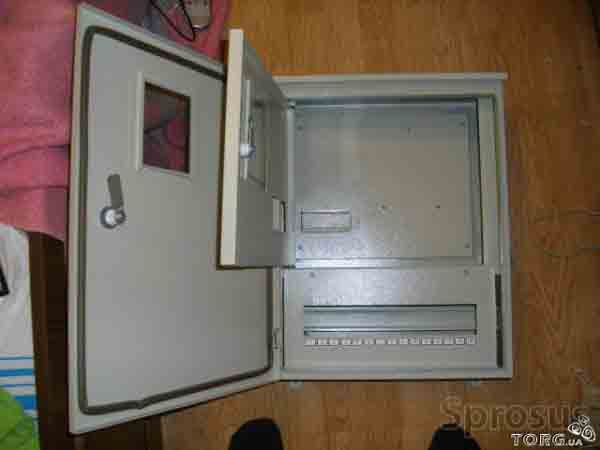

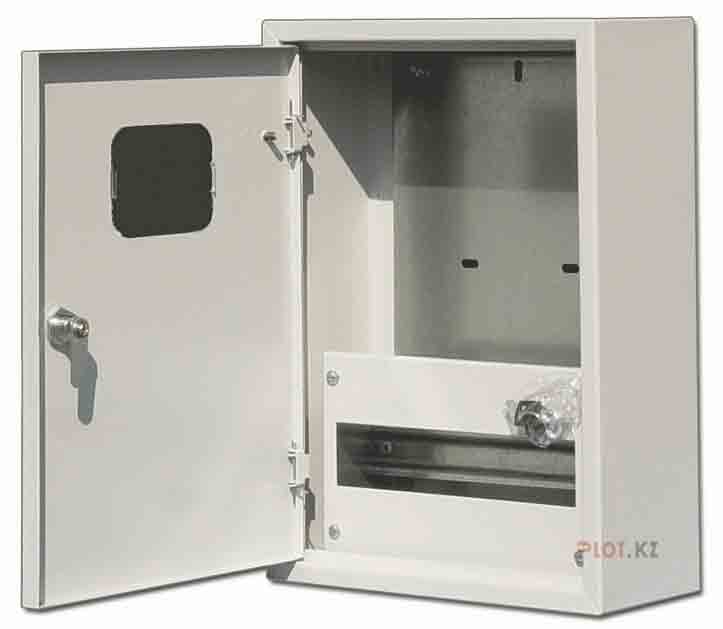

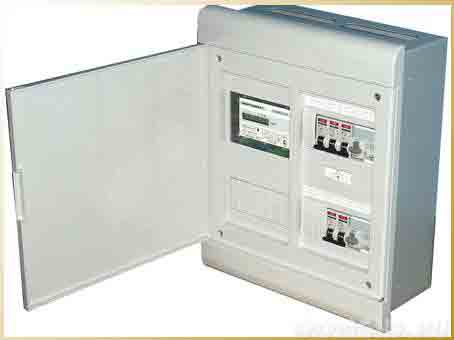

Распределительный пластиковый или металлический щит, или как их часто называют – ящик для электросчетчика, предназначен для установки разнообразной модульной аппаратуры, а также модульных счетчиков электрической энергии. Преимуществами таких щитов и ящиков являются, во-первых, довольно простой и удобный монтаж и, во-вторых, абсолютно безопасная эксплуатация.

Установка оборудования осуществляется на стандартную DIN-рейку и, что очень удобно и практично, не требует дополнительных работ, таких как, например, распиливание или сверление. Безопасность использования обеспечена тем, что все проводники и токоведущие элементы прикрыты специальной панелью.

Помимо распределительных щитов, существуют различные типы устройств из пластика или металла, как ящики, шкафы и боксы.

ЩМП монтируются практически под любые устройства с различной схемой подключения и различными вариантами взаимного расположения аппаратуры. В целях более удобной установки монтажную панель можно вытащить из щита, а потом в сборе с электрическим оборудованием установить обратно, что является неоспоримым плюсом ЩМП.

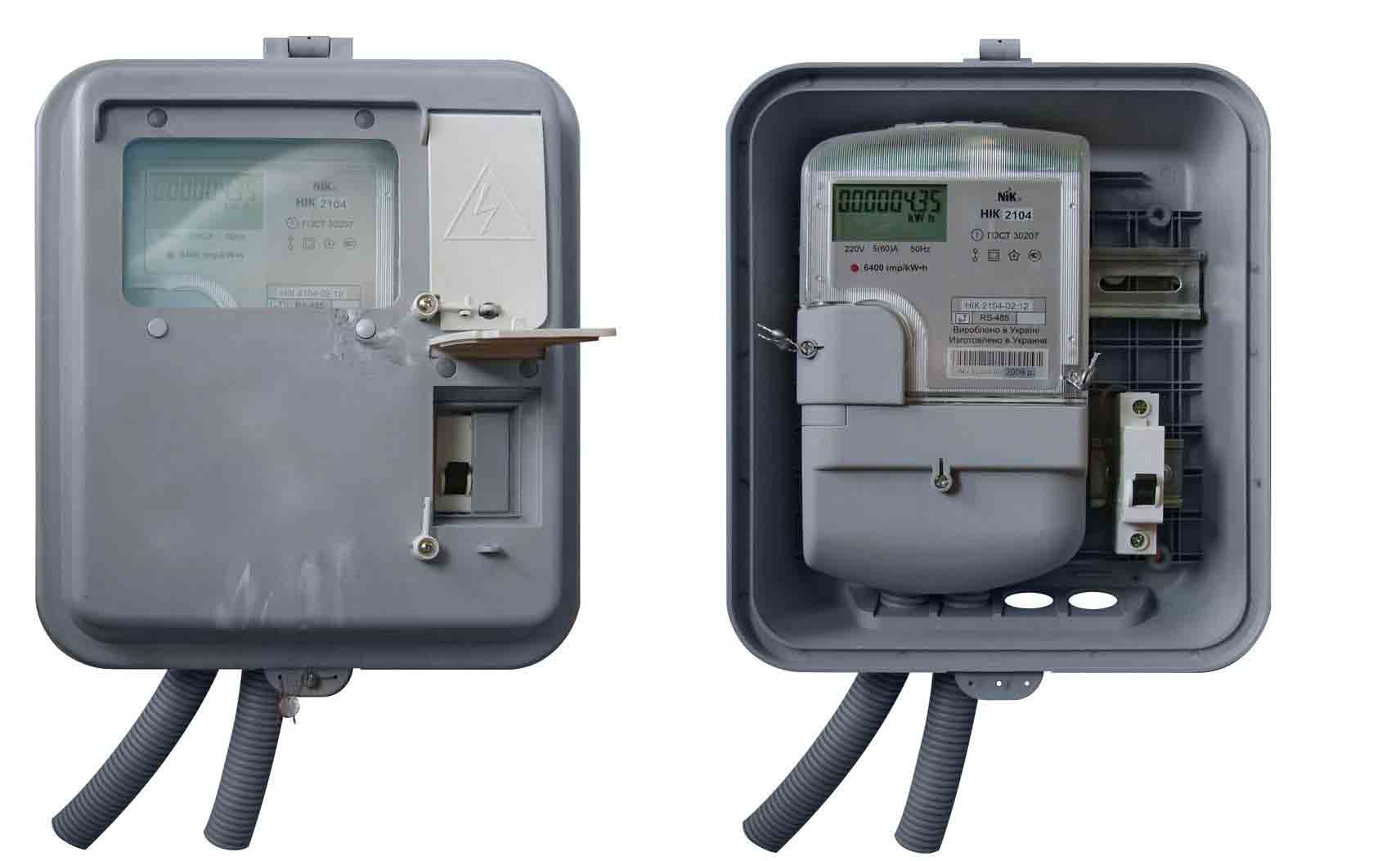

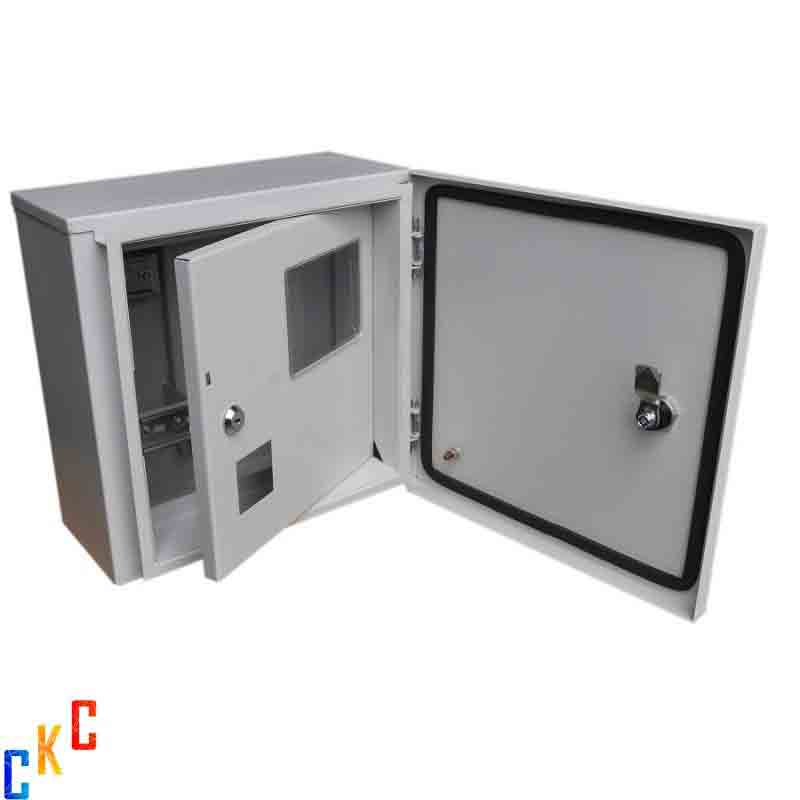

Служат для установки счетчика электрической энергии, который монтируется на плоскую поверхность, а также модульных устройств. Отличительная особенность таких приборов заключается в специальном окне, расположенном в дверце для считывания показаний.

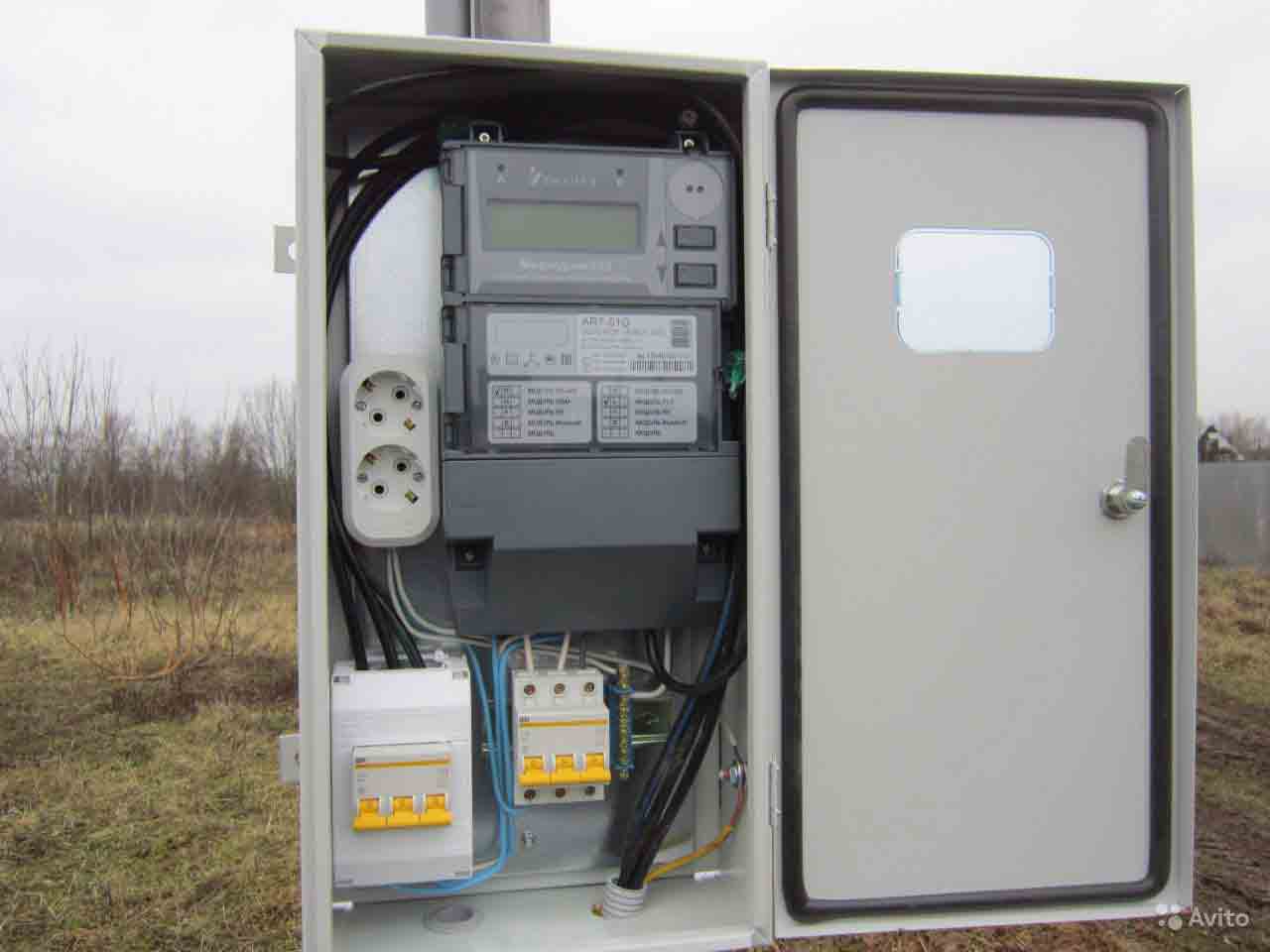

Пластиковые влагозащитные уличные боксы распределения энергии и учета

Данные блоки измерения и защиты применяются в качестве пункта выносного учета. Они предназначены для монтажа электросчетчиков, вводного автоматического выключателя, а также других устройств. Например, это может быть специальный прибор грозозащиты и прочая аппаратура, которая располагается на улице на фасаде здания или столбе. Такие пластиковые боксы являются наиболее доступным вариантом ЩУР.

Приборы предназначены для установки различного электрического оборудования в качестве таких единиц, как ГРЩ, ВРУ, АВР и т.п. (на токи 1600 А).

Вы уже знаете, какой ящик для установки электросчетчика нужен Вам?

Помочь с выбором может опытный специалист. В Интернет-магазине «Meter-Shop» покупатели найдут большой выбор различного оборудования, а наш консультант окажет Вам эффективную помощь в подборе наиболее подходящего товара.

Поэтому покупатели, обратившиеся в наш магазин, экономят свое время, оперативно приобретая необходимый им продукт.

Акция «ОСЕНЬ 2020»

Интернет магазин принимает заказы круглосуточно

http://meter-shop.ru/schetchiki/grsh/yashchik.html

Схема подключения электросчетчика, пошаговая фото инструкция

Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного

легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельное подключение не составит для вас никаких трудностей.

Существуют счетчики различного исполнения:

  • механические и электронные
  • одно тарифные и двух тарифные
  • прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.

В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.

Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.

Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:

  • автоматические выключатели
  • УЗО (устройства защитного отключения)
  • дифференциальные автоматы
  • различные переходные клеммы и нулевые шины
  • ограничители напряжения
  • индикаторы напряжения

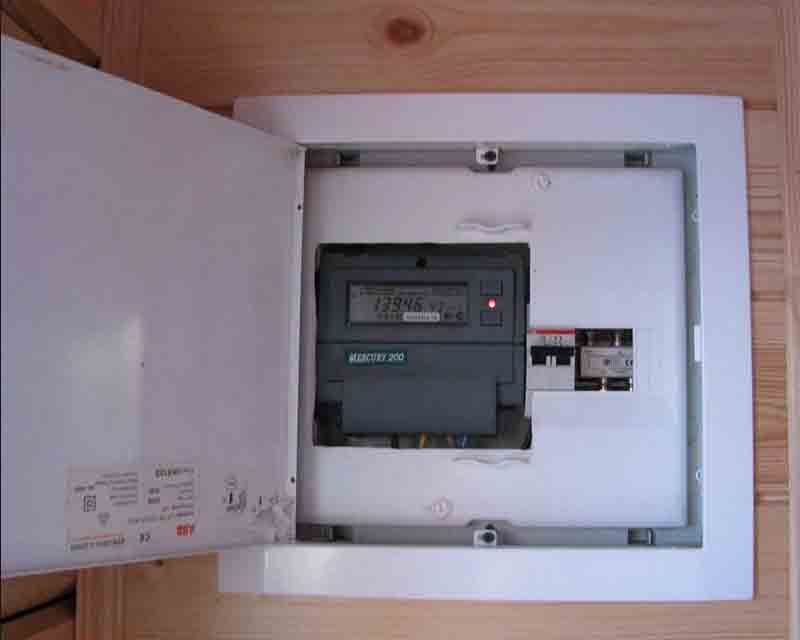

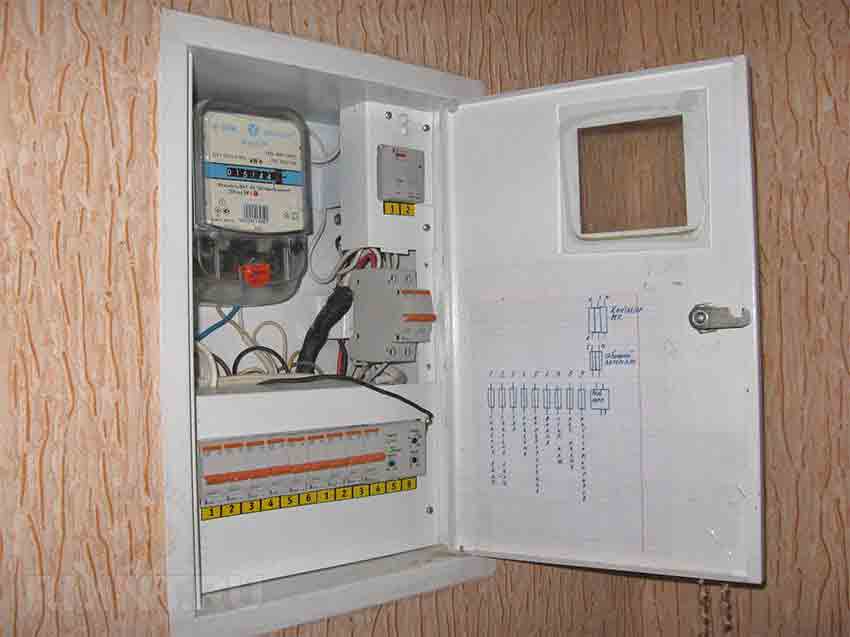

Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.

Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.

Бокс состоит из двух основных частей:

  • наружная — защитная крышка с дверкой
  • внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.

Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.

Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.

Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.

В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.

И так, бокс установлен. Переходим к монтажу модульного оборудования.

Установка электросчетчика и модульного оборудования

Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:

1. Защита электросчетчика

  • от короткого замыкания,
  • от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
  • возможность выполнить работы по замене, обслуживанию счетчика

2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)

При необходимости, вы можете более подробно почитать про бытовые автоматические выключатели.

В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.

Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.

Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.

Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.

Следующим этапом, идет установка счетчика электроэнергии.

На его задней стенке, так же как и на автомате, имеется защелка для крепления на дин рейку.

Теперь, монтируем отходящие однополюсные автоматы. В нашем примере, их будет два.

Установка счетчика электроэнергии модульного оборудования завершена, переходим к подключению.

Первым делом, проведем подготовку счетчика к подключению. Для этого, откручиваем пломбировочный винт, расположенный в центре нижней крышки счетчика.

Снимаем защитную крышку. Как правило, на ее задней части, завод изготовитель, всегда размещает схему подключения электросчетчика.

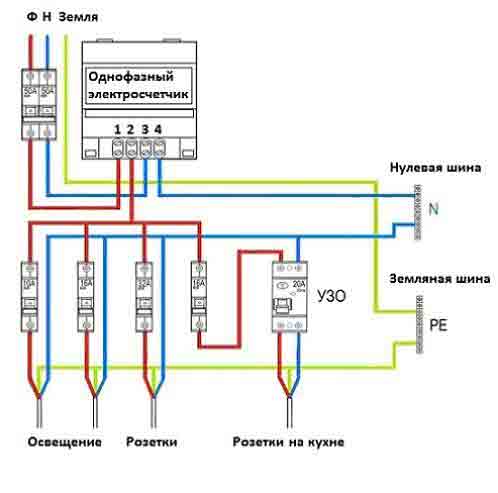

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Второй, для подключения отходящей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Четвертый, для отходящего нулевого провода.

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания, как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.

Подключение электросчетчика и защитного электрооборудования

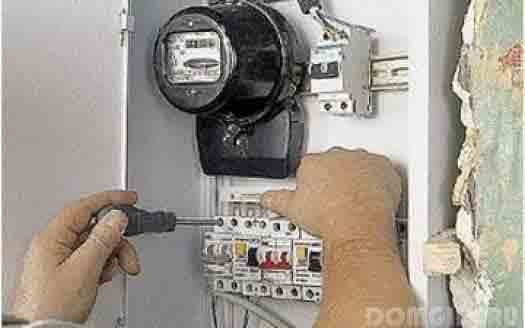

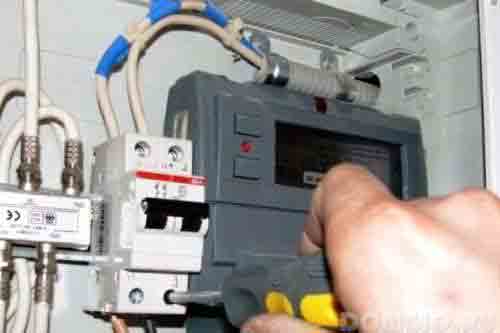

Первым делом, подключаем автоматический выключатель. На его верхние контакты, заводим жилы питающего провода. В один контакт, фазный провод, в другой нулевой. При необходимости, подробно, о подключение двухполюсного автоматического выключателя , можно почитать в соответствующей статье.

В нашем примере, питающий провод имеет следующую расцветку жил, синяя и коричневая. Синим, будет ноль, коричневой фаза. Как видно на картинке, фазная жила подключена на левый верхний контакт автоматического выключателя, нулевая на правый верхний.

Внимание! Если на вашем питающем проводе, присутствует напряжение, то перед началом выполнения электромонтажных работ, по подключению автоматического выключателя, подачу электричества необходимо отключить. После чего, в обязательном порядке, убедиться в его отсутствии, используя указатель напряжения , или мультиметр. И только после этого, приступать к работе.

После того, как питающий провод, подсоединен к устройству защиты, переходим к подключению счетчика.

Теперь, мы будем работать с отходящими, нижними контактами автоматического выключателя. В левый контакт, подключаем фазу, в правый ноль. Все, как на верхних контактах.

Для подключения счетчика, лучше всего использовать провод одного сечения с питающим, то есть, если у питающего провода сечение каждой из жил 6 квадрат, то для подключения счетчика, применяем тоже 6 квадрат. Максимальное сечение, на которое рассчитаны клеммы электросчетчика, 25 квадрат, но здесь следует отметить, что максимальный ток, на который электросчетчик рассчитан, равен 50-60 Ампер (в зависимости от марки электросчетчика), это 10-12 Киловатт. Отсюда следует, что разумным сечением жилы провода, используемого для подключения счетчика, стоит считать, медный провод, сечением 10-16 квадрат или алюминиевый провод, сечением 16-25 квадрат. Соответственно, и защитное устройство, должно быть номиналом меньше предельной пропускной способности счетчика, то есть, если счетчик рассчитан на 50-60 Ампер, то автомат следует ставить, номиналом, не более 40-50 Ампер.

Как правило, если мощность превышает 7-10 кВт, сетевые организации, что бы усреднить межфазную нагрузку на линии, выдают технические условия, уже не на 220 Вольт, а на 380 Вольт. В этом случае, для установки потребуется трехфазный счетчик электроэнергии, который имеет совершенно иную схему подключения.

Что бы не покупать лишнего, можно рассчитать необходимое сечение жил, которое потребуется для каждого конкретного случая. Точкой отсчета, будет номинал вводного автоматического выключателя. При наличии этих данных, высчитываем необходимое сечение провода, для изготовления соединительных перемычек внутри бокса, используя таблицу сечения медных проводов по длительно допустимому току (ПУЭ таблица 1.3.4), представленной в статье расчет сечения провода . Или, таблицу ПУЭ 1.3.5, для алюминиевых проводов.

Выбрав нужное сечение, делаем перемычку, между фазным контактом автомата и первым контактом электросчетчика. В качестве перемычек, как правило, применяются провода двух марок:

  • ПВ 1 — одножильный жесткий провод
  • ПВ 3 — многожильный гибкий провод

В нашем примере, используется провод марки ПВ 1, его выбор обусловлен максимальной простотой в обращении. Если говорить, о проводе марки ПВ 3, то он так же, может применяться в качестве перемычек, но здесь, следует отметить, что выполнение соединений данным проводом, имеет свои особенности. Так, чтобы получить от многожильного провода максимально качественный контакт, на кончиках зачищенных жил необходимо использовать специальные гильзы или пайку оловом.

С проводами разобрались. Теперь, подготавливаем перемычку к подключению, снимаем необходимое количество изоляции, вставляем жилы в контакты, а затем хорошо протягиваем контактные винты отверткой, сначала крестовой, затем, контрольно, плоской.

Выполняя данную операцию, стоит обратить внимание на следующие моменты:

  • Нужно проследить, чтобы изоляция провода не попала в контактный прижим. Пластиной, должен прижаться только проводник (медь, алюминий).
  • Голая часть жилы, не должна сильно торчать из контакта. Это требование сетевых организаций к поломбируемым элементам. После пломбировки, у вас не должно быть возможности подключиться «по левому».

Затягивая контактные винты на счетчике, сначала, протягиваем верхний винт. Затем, нижний.

Повторяем данное действие несколько раз, пока винты не перестанут тянуться. После чего, проверяем фиксацию провода в зажиме руками, потянув его вниз, влево, вправо. Качаться и шататься он не должен.

Теперь, подключаем нулевой провод. Для этого, изготавливаем перемычку, с правого нижнего контакта двухполюсного автоматического выключателя, до третьего контакта счетчика. Зачищаем, подключаем, хорошо протягиваем контактные винты.

Здесь, стоит отметить, провода не должны друг драга касаться, обязательно делаем зазор.

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

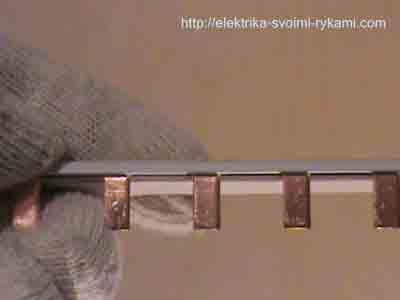

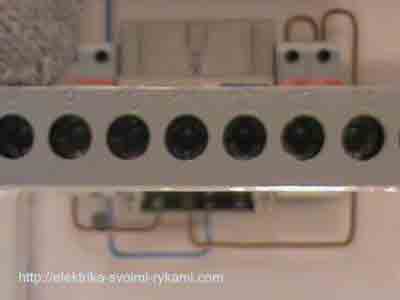

Теперь, нужно распределить приходящую со счетчика фазу, между всеми отходящими по направлениям однополюсными автоматами. Для этого, делаем перемычки из провода ПВ1, либо, используем готовую, заводскую перемычку, однофазную соединительную гребенку. Данная гребенка, представляет собой медную шину , на которой на равном расстоянии друг от друга расположены зубчики. Их расположение соответствует контактным отверстиям установленных на рейку автоматов. Они подключаются в верхние контакты однополюсных автоматических выключателей, соединяя все автоматы меду собой и распределяя между ним фазу. Сверху, шинка закрыта пластиковым чехлом, который служит изоляцией фазной гребенки.

Применение данной гребенки, очень значительно упрощает монтаж.

В нашем примере, используется перемычка изготовленная из провода ПВ1.

После подготовки концов перемычки к подключению, одну ее сторону вставляем в верхний контакт первого автомата, другую, в верхний контакт второго. Так как, в нашем примере автомата всего два, распределение фазы на этом завершено. Но если, к примеру, автоматов было бы не 2, а 10 или 20, то фазу нужно было бы подать на каждый из них, изготовив соответствующие количество перемычек.

Переходим к последнему, свободному контакту электросчетчика. Это контакт отходящего нуля. Изготавливаем соответствующей длинны и конфигурации перемычку, соединяющую четвертый контакт электросчетчика и нулевую шину.

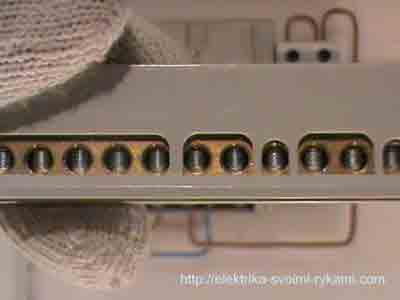

Нулевая шина, как правило, всегда идет в комплекте с пластиковым боксом, в зависимости от производителя бокса она может иметь различную длину и конфигурацию, но во всех случаях она всегда выполняет одну и туже функцию , распределение нуля по отходящим направлениям. У бокса, приведенном в нашем примере, она выглядит вот так.

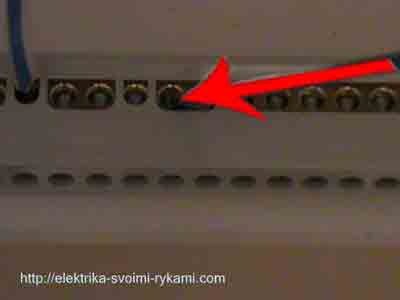

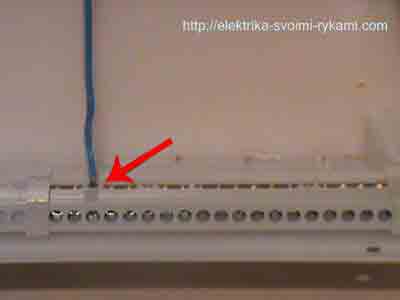

Устанавливаем нулевую шину в бокс. Далее, отмеряем и изготавливаем перемычку, от четверного контакта, до нулевой шинки. Зачищаем концы, подключаем их в контактные отверстия.

Протягиваем винты и проверяем надежность фиксации провода.

Схема подключения электросчетчика собрана полностью и готова к работе.

Осталось подключить только отходящие по направлениям и группам провода (на свет, розетки, на стиральную машину, кондиционер, водонагреватель или другое электрооборудование), фазные жилы сажаем на нижние контакты однополюсных автоматических выключателей.

А нулевые жилы, на нулевую шинку. Желательно подключать, по одному проводу в каждый контакт, максимум два. После подключения счетчика электроэнергии , необходимо обязательно проверить надежность фиксации нулевых жил в контакте.

Последним штрихом, одеваем защитную крышку на электросчетчик, предварительно прорезав ножом отверстия на ее нижней части под провода и закручиваем пломбировочный винт.

В данной статье, мы в пошаговом формате рассмотрели вопрос, как своими руками выполнить подключение счетчика электроэнергии. Вопрос можно считать закрытым.

Собрав схему электросчетчика своими силами мы сэкономили:

  • вызов специалиста — 300 рублей
  • монтаж двухполюсного автоматического выключателя — 300 рублей
  • монтаж пластикового бокса на 24 позиции наружного исполнения — 600 рублей
  • монтаж однополюсного счетчика 800 рублей
  • монтаж однополюсного выключателя (1 штука 120 рублей) — 240 рублей
  • монтаж нулевой шины — 300 рублей

все прекрасно изложено,вот только хочется посмотреть,как подключить нагрузку к автоматом вместе с УЗО

Михаил. В ближайшее время будут добавлен вариант подключения электросчетчика вместе с УЗО.

ваша схема подойдет только если будет дополнительно опломбирован весь бокс, иначе может происходить подключение к вводным автоматам минуя счетчик. В идеале подключение производится напрямую к счетчику.

Вводной автомат пломбируется специальными наклейками.

Правила установки электросчётчиков

Условия для принятия прибора учёта электрической энергии бытового назначения

(Правила установки электросчётчика в Самаре):

— Высота установки электрического счётчика от 0,8 м до 1,7 м (ПУЭ п.1.5.29);

— Питание к однофазному электросчётчику должно быть выполнено двух жильным проводом не допускается наличие соединений и ответвлений проводов до счётчика;

— В этажных учётно-распределительных электрощитах, наличии исправного отключающего устройства перед счётчиком обязательно;

— При наличии отключающего устройства перед счётчиком, находящегося в помещении собственника, оно должно иметь возможность опломбирования (ПУЭ, п.1.5.36, п.7.1.64);

— Сечение проводов, должно соответствовать максимальной потребляемой мощности: для медных проводов от 2,5 мм2, для алюминиевых — от 4мм2

— Провода достаточной длины для подключения счётчика, не менее 120 мм (ПУЭ п 1.5.35);

— Наличие исправной электропроводки;

— Пломбируемый электросчётчик должен быть не старше двух лет с даты государственной поверки (ПУЭ п.1.5.13);

— место установки электросчётчика в этажном учётно-распределительном щитке на лестничной клетке, если иное место не определено проектом Вашего жилого дома;

— в частном доме питающий провод должен проглядываться визуально. Вводной кабель прокладывается по фасаду дома, от места спуска с опоры до места установки прибора учёта;

Ещё по теме  Электросчетчик меркурий

— доступность обслуживания (не должно возникать затруднений при доступе к прибору);

— Демонтированный счётчик предъявляется электромонтёру, для контрольного осмотра старых

Виктор. В Самаре, например в городских электросетя СГЭС, силовой щит устанавливается на высоте 1,7 м, вводной двухполюсный автомат пломбируется наклейками, а счетчик свинцовыми пломбами.

Огромнейшее спасибо! Ничего доступнее и понятнее не встречал. Очень многое узнал благодаря Вам!

Очень рад, что материал был вам полезен!

Большое спасибо все очень доступно и понятно, пойду монтировать в гараж данную схему. Да еще читал что есть вводный двухполюсный автомат в корпусе с возможностью пломбировки.

Вы правы, существуют специальные боксы для монтажа электротехнических защитных устройств (счетчик, автоматический выключатель, УЗО, ДИФ автомат), они намного облегчают процесс монтажа, изготовлены из негорючей пластмассы и имеют специальную рейку крепления для устройств. На некоторых моделях предусмотрена функция пломбировки пломбой (круглая, свинцовая или пластмассовая пломба на проволке), специальные ушки для проволки. Но так же существует другой, более современный способ пломбировки, специальная стикер наклейка. Она представляет собой бумажную полосу, на одной из сторон которой имеется защитный рисунок с номером пломбы, на другой клеящаяся основа. Данная пломба имеет размеры, около 8-10 сантиметров в длину и 1,5-2 сантиметра в ширину. Такой вид пломбы имеет более широкий спектр применения.

О наличии таких пломб в вашей электро обслуживающей организации следует узнать заранее.

В скором времени я добавлю по данной тематике статью.



Все доходчиво и понятно. Но есть вопрос. Однофазный счетчик, ноль входящий и ноль отходящий обьеденены перемычкой и прикручин к эл считу. К чему такое подключение приводит

Все зависит от того, какой у вас счетчик индукционный или электронный. Старые Советские счетчики, с крутящимся диском — индукционные, в их схеме ноль предназначен только для создания магнитного поля, показания формируются с нагрузки проходящей по фазному проводу, поэтому для такого счетчика ноль на корпусе никаким негативным образом не отразиться. А вот для электронных, внутри которых электронная схема, такое подключение будет грозить неправильным определением количества потребляемой электроэнергии.



Подскажите, пожалуйста! Такая ситуация — наша организация «Экибастуз Энерго» отказываются пломбировать счетчик в доме, как это было раньше, (делали ремонт и немного перенесли прибор учета), написав указание вынести его на фасад частного дома. мы категорически не хотим выносить его, т.к. это неудобно в эксплуатации и затратно — боремся с ними , пишем письма, а они шлют отказы. они ссылаются на границу балансовой принадлежности (которая, я полагаю, находится на столбе) и пишут установить счетчик на фасад дома или забор. На ваше усмотрение — сможем ли мы как-то добиться своего, доказав, что внутренняя сторона и фасадная стены — это наша территория, и это нам решать где мы ставим свой прибор учета. а если они хотят границы, то пускай устанавливают счетчик на столбе за свой счет и сами снимают показания.



В моей практике присутствует опыт работы в электрообслуживающих организациях. Основываясь на нем, хочу вам посоветовать, выполнить предписание организации и перенести счетчик. Бодаться с ними практически бесполезно и очень затратно. Выносить счетчик на фасад или опору скорее всего заставляют, чтоб сократить без учетное потребление электричества населением, так как в частных домах воровство электроэнергии буквально процветает.



Подскажите пожалуйста . Я схему подключения нового счетчика не посмотрел и подключил как старый был подключен и у меня получилось что я кабель со столба подключил к первой и второй клейме. При подачи энергии естественно короткое замыкание и на столбе фаза отгорела.Подскажите счетчик должен живой остаться или надо бежать покупать новый счетчик. Спасибо.

Счетчик 100% мертвый, покупайте новый. Очень советую перед счетчиком установить вводной двухполюсный автомат, он предназначен для защиты электросчетчика. Между прочим это требование ПУЭ. В случае короткого замыкания срабатывает он, а не отгорает провод на столбе.

Скажу по практике, то что отгорел на столбе фазный провод и сгорел счетчик не самое страшное, мог бы произойти пожар, в следствии возгорания счетчика и тогда последствия были бы намного хуже.



Очень полезная статейка. Пригодилась. Все детально и главное правильно описано.

Все классно и подробно, спасибо, но у меня пару замечаний)

Если захочется добавить еще один автомат например, то для этого придется делать новую длинную перемычку)

по мне было бы лучше оставить на верхней планке вводной автомат и счетчик, а все остальное перенести на нижнюю планку и тогда в любой момент можно будет легко и быстро добавить новый автомат)

Если распределительный ящик большого размера, как в приведенном примере, на 24 позиции (рассчитан на установку 24 однополюсных автоматов), а автоматов планируется установить немного, будет удобнее перенести их вниз. Но вот если количество автоматов будет впритык, придется делать не одну, а три фазных перемычки. Поэтому, распределительный ящик должен подбираться по количеству планируемых автоматов, но с запасом (+4 пустых места), так будет удобнее производить монтаж.



Принципиальна ли разница процесса установки простого и двухтарифного счетчика и его подключения к существующей проводке? Правда ли,что последний крайне чувствителен к потреблению электроэнергии потребителями даже в режиме ожидания(неработающие,но включенные в розетки холодильники, телевизоры, МКВпечи и пр.) и экономия получается весьма сомнительна,если только не ведешь активный ночной образ жизни? Регистрация двухтарифного счетчика более геморройна,чем его старшего собрата? Спасибо.

Процесс установки однотарифного и двухтарифного счетчика электроэнергии ничем не отличается, схема подключения одинаковая для обоих случаев. По поводу сверх чувствительности двухтарифного счетчика к неработающим , но включенным в сеть электроприборам первый раз слышу. При заводских настройках двухтарифный счетчик будет считывать столько, сколько потребляет каждый отдельный электроприбор. По поводу экономии. Для людей ведущих стандартный, дневной образ жизни экономия будет не существенной. Данный счетчик, будет полезен только тем, кто активен ночью. Регистрация, действительно более геморройна, счетчик нужно купить, принести в электрообслуживающую организацию, где с ним будут произведены некоторого рода работы по настройке и пререопломбировке. Что это за настройки и кому они будут приносить пользу и экономию вопрос?



Процесс установки однотарифного и двух тарифного счетчика электроэнергии ничем не отличается, схема подключения одинаковая для обоих случаев. По поводу сверх чувствительности двухтарифного счетчика к неработающим , но включенным в сеть электроприборам первый раз слышу. При заводских настройках двухтарифный счетчик будет считывать столько, сколько потребляет каждый отдельный электроприбор. По поводу экономии. Для людей ведущих стандартный, дневной образ жизни экономия будет не существенной. Данный счетчик, будет полезен только тем, кто активен ночью. Регистрация, действительно более геморройная, счетчик нужно купить, принести в электрообслуживающую организацию, где с ним будут произведены некоторого рода работы по настройке и новой пломбировке. Что это за настройки, кому они будут приносить пользу и экономию, вопрос?



Здравствуйте Сергей подскажите пожалуйста провод какого сечения должен подходить к квартире перед счетчиком от общего щита много квартирного дома и еще вопрос можно ли на одну проводку на кухне помимо духового шкафа добавить еще несколько розеток для подключения доп.электроприборов сечение провода 2,5 квадр. И какой автомат следует поставить-сколько ампер.заранее благодарен .Спасибо за Ваш труд нашел здесь для себя очень много полезного.

На сколько я понял, вы имеете ввиду провод от этажного электрощита, до квартирного щитка, в котором установлен счетчик (вероятно дом новый). Как правило,в жилых помещениях устанавливаються счетчики электроэнергии номиналом не более 50 Ампер. Данное значение, указывает максимальную пропускную способность устройства. Вводной автомат, следует устанавливать номиналом меньшего занчения, 40 Ампер — 8 кВт или 32 Ампера — 6,5 кВт. Сечение провода необходимо брать с запасом пропускной способности, для данного случая оптимальным будет 10 квадрат меди, если есть зеземление ВВГнгП 3х10, если нет ВВГнгП 2х10.

Дополнительно нагружаь провод сечением 2,5 квадрат, я бы не советовал, его предельная пропускная способность составляет 5 кВт, автомат 25 Амапер. Киньте отдельную линию для кухонных розеток, сечения 2,5 квадрата должно хватить. На кухне, все электроприборы являються серьезными потребителями электроэнергии. К примеру, только один стандартный чайник потребляет 1,5-2 кВт, мироволновка 0,7-1,5 кВ, а еще есть холодильник, мультиварка, блендер и т.д.

Здравствуйте Сергей огромное спасибо за Ваш ответ все четко и понятно! Дааа к сожалению для меня на кухне проводка уже проложена и ничего не изменить придется пользоваться приборами по очереди не перегружая сеть(поздно я нашел Ваш сайт) а вот что касается щитка счетчика и автоматов это я все сделаю по Вашей инструкции! Еще раз огромное Вам спасибо . p.s дом у меня старый проводка гнилая на счетчике не автоматы а патроны(КАРАУЛ)

Доброе время суток, Сергей. Поясни, пожалуйста, третья картинка снизу синий провод отходит от винта однополюсного автомата. А так, все понятно, доходчиво, спасибо.

На этой картинке синий провод выполняет роль указки, показывает винт отходящего контакта. Согласен, если просматривать статью бегло, особо не вчитываясь, не совсем понятно. В ближайших планах рассматриваю исправить на красные стрелки



Здравствуйте.Подскажите-какое максимальное сечение провода можно вставить в клемму подключения эл.счетчика?

Максимальное сечение, на которое рассчитаны клеммы электросчетчика 25 квадрат. Хочу особо обратить ваше внимание, счетчик рассчитан на определенную нагрузку, как правило для однофазных приборов учета она составляет 50 Ампер, есть и на 80 Ампер, но очень большая редкость. Трехфазные счетчики могут быть 50 и 100 Амперные. Отсюда смотрите актуальность применения большого сечения провода.





Заземление подключается к заземляющему контуру. Контур, это группа металлических уголков соединенных между собой по средствам сварки металлической лентой. Согласно ПУЭ, все металлические корпуса электрических щитов (квартирных, этажных, силовых подъездных и домовых, кабельных коробок) должны быть заземлены. По факту, во многих домах, особенно старой постройки заземление отсутствует. Вместо него деятельные электрики из ЖЭУ сажают на корпус нулевой провод, что делать категорически запрещено, так как в случае возникновения перенапряжения, данный щит окажется под воздействием электрического тока. Если на этажном щите земли нет, то лучше провод заземления никуда не подключать.



Здравствуйте! как можно собрат 3 х фазный счетчик много квартирный на 6 счетчиков если можно отправит фото отправте мне на емайл спасибо !

Насколько я понял, вы хотите сделать общий учет для 6 счетчиков. Пожалуйста, укажите какого исполнения эти 6 счетчиков, однофазные 220 Вольт или трехфазные 380 Вольт. Тогда смогу подсказать.



Здравствуйте. Очень полезная и простая инструкция, сейчас монтирую по описанию счетчик, возник вопрос как от счетчика продолжить маршрут провода на разетку и т.п.? Фазу нужно присоеденить к автомату на котором окончилось соеденение а нулевой провод присоеденить к планке с нулевым проводом?

Все верно, фаза отходящего провода (идущего например, на группу розеток или освещение, либо розетку стиральной машины, электрический водонагреватель), подключается к нижнему контакту однополюсного автоматического выключателя, а ноль на нулевую рейку.



Здравствуйте Сергей. Спасибо за подробную статью.Один вопрос , собираюсь подключать гараж от опоры(столба), счетчик подключу по вашей схеме, меня интересует процедура подключения кабеля СИП от опоры к вводному автомату, просто впереди выходные и узнать в местном энергосбыте(куда подана заявка о подключении)нет возможности. То есть можно ли сначала СИП подключить к автомату , а затем к опоре?, Как тогда определить где фаза , а где ноль.

Перед тем, как подключать СИП на опоре, к воздушной линии электропередач, необходимо полностью собрать весь щит. Установить вводной автомат, счетчик электроэнергии и отходящие автоматы. В некоторых случаях, энергосбыт требует, чтобы после электросчетчика, перед отходящими однополюсными автоматами было установлено УЗО. Но, как правило, граница ответственности электросетей кончается именно на счетчике. Поэтому, устанавливать УЗО или нет решать вам.

Теперь, по поводу фазного провода. Провод СИП, в преимущественном большинстве случаев, имеет разметку жил, которая может выполняться в виде:

— широкой цветной полосы на одной из жил,

— одной тонкой цветной полосы, на одной из жил,

— двух тонких цветных полос, на каждой жиле,

— обозначения в виде подписи на одной из жил(сечения и названия марки провода), которая повторяется через небольшие расстояния.

В крайнем случае, электросети сами определят фазу, коснувшись одной из жил СИПа линейной фазы на опоре и затем посмотрят, где она будет на автомате, при необходимости как надо перекинут. В основном, подключение на опоре, выполняется после пломбировки автоматического выключателя и электросчетчика, что бы избежать возможности без учетного использования электроэнергии (воровства).



у меня вопрос как подключить аллюминевый кабель к счётчику прямого включения ! сечение жилы 4х120 ! Счётчик меркурий 10\100!!вводной кабель планирую через автомат но отходящий желательно без автомата существуют может какие клеймники.

Кабели такого сечения подключаются через большие автоматы, контакты которых выполнены винтами под наконечники. Номинал автомата, как правило, подбирается по разрешенной электросетями мощности. Но, если говорить о его максимальном номинале, то для счетчика прямого включения есть ограничения, так как его предельная пропускная способность равна 100 А, автомат должен быть однозначно меньшим номиналом, не более 80 А.

Жилы алюминиевого кабеля опрессовываются соответствующими сечению гильзами, затем, подбалчиваются к верхним контактам автомата. Нижние, отходящие с автомата на счетчик провода, следует использовать с медной токоведущей жилой. Сечение медных жил будет зависеть от номинала вводного автомата.

Приведу пример, 120 квадрат алюминия, по своей токопропускной способности, согласно таблице сечения кабелей, будет равно 70 квадратам меди. Но, так как счетчик ограничивается 80 А автоматом это значение можно снизить до 35 сечения меди, пропускная способность которой равна 115 А (для 380 В), что больше номинала автомата и дает запас по нагреву в 35 А.

Медные жилы для подключения к нижним болтовым контактам автомата опрессовываются соответствующими наконечниками и подбалчиваются. При подключении медных жил к счетчику, стоит учесть, что контакты Меркурия рассчитаны на максимальное сечение 25 квадрат, а такое сечение меди рассчитано на длительно допустимую нагрузку равную 90 А (для 380 В). Для использования 80 А автомата зазор 10А слишком маленький, жилы проводов будут греться, поэтому следует воспользоваться автоматическим выключателем максимальным номиналом 63 А.

Так как автомат трехполюсный, для подключения нулевой жилы можно воспользоваться проходной клеммой рассчитанной на соответствующие сечения жил кабеля и провода.



Такой монтаж не очень удобен,так как всё придётся пломбировать раз вводной автомат не пломбирован,то есть при замене автоматов или например чтоб протянуть их клеммы придётся пломбы срывать и звать опять специалиста чтоб он поставил новую пломбу

Вводной автомат — это требование ПУЭ, он должен быть обязательно. А клеммы, протягивать нужно сразу, ведь и счетчик будет опломбирован. Если выполнить качественный монтаж, не использовать дешевые автоматы и правильно подобрать номинал, все будет работать как часы

У меня вопрос на счёт земли У меня сталинка -раньше земли не было , но 2 года назад нам заменили всю проводку во всём доме и завели проводку в каждую квартиру и подсоединили к счётчикам Естесвенно теперь есть и земля Сейчас делаю разводку в 2 комнатах 3 жильным кабелем -думаю поставить и автоматы и счётчик , всё как у вас только автоматов будет 6 шт и ваша статья многое мне прояснила Спасибо большое ! Но вот куда девать землю не представляю))) -Наверное для неё ещё шину надо ставить -такую же как на ноль -затем подсоединить на неё входящий провод -Земля , а потом брать с неё на каждый кабель? Проясните

Приходящую в квартиру землю сажайте на отдельную распределительную шину, такую же как для нуля. К ней должны подключаться только жилы заземления проводов отходящих групп! Например, розеточная группа, стиральная машина, водонагреватель, освещение (если имеются светильники с металлическими корпусами) и так далее. В итоге должно получиться, что фаза на автоматах, ноль на своей отдельной шинке, земля на своей отдельной.

Спасибо за ответ -так и буду делать Но у меня ещё есть вопрос Я вам уже писал что у меня старый дом -разводка вся сделана по старому , естественно при перегарании лампочки свет отключается во всей квартире -иногда выбивает автоматическую пробку на 16 ампер , а вот последние 2 раза выбило сразу обе пробки (вторая пробка тоже 16 ампер) и к тому же квартирный автомат на лестничной площадке тоже выбило (Дома никого не было и потому жене пришлось куковать целый вечер без света -кнопки на пробках она умеет включать, а толку то-свет то не включился) Вот меня интересует почему так происходит ? Конечно в будущем , когда я кабеля разделю на группы такого не будет -но вот эти случаи хочется прояснить -просто для самообразования))

Пробки и автоматы просто так не выбивают. Причины их срабатывания всего две:

1) Перегрузка, это когда нагрузка проходящая через защиту превышает номинал защитного устройства. Отмечу, что завышать номинал автомата или пробок не учитывая состояния электропроводки, не проведя ревизию и не основополагаясь расчетными данными пропускной способности провода и устройств (розетки, выключатели, светильники) ЗАПРЕЩЕНО!

2) Короткое замыкание. Возможно не явное, это когда при возникновении определенных условий пробивает на ноль или землю фазная жила провода или фазный контакт выключателя, розетки.

Если так происходит, да еще периодически, стоит провести ревизию электропроводки и всего подключенного электрооборудования. Для начала, убедитесь в исправности шнуров и вилок электробытовой техники. Затем, на предмет почернения, оплавления пластиковых корпусов просмотрите все розетки, выключатели, контакты светильников и их патроны.

Если проводка открытого исполнения, проведите визуальный осмотр проводов, на предмет повреждения изоляции, оплавленных и почерневших мест. Если проводка скрытая, визуально просмотрите распределительные коробки, для этого нужно открыть крышку. Здесь, ищем оплавленные, почерневшие скрутки.

Все мероприятия следует проводить при выключенном напряжении!

Посоветую с эти делом не откладывать, так как итогом постоянного выбивания защитного устройства в 99% случаев становиться ПОЖАР.

В идеале сменить проводку и установить соответствующую расчетным параметрам защиту, автоматы и УЗО.



http://elektrika-svoimi-rykami.com/schetchiki-e-lektroe-nergii/podklyuchenie-e-lektroschetchika-podrobnaya-instruktsiya

Как собрать и установить электрощиток с электросчетчиком

В большинстве многоэтажных домов на лестничных клетках обычно стоит электрощит, где и находятся счетчики и автоматические выключатели для всех квартир на площадке. Однако в отдельностоящих домах и в старом фонде электрощитки зачастую приходится ставить самим. А учитывая повышенной электропотребление в наше время, установка электрощита становится необходимостью.

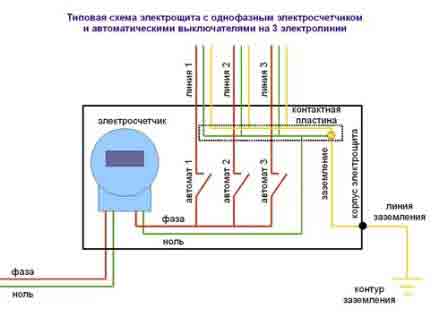

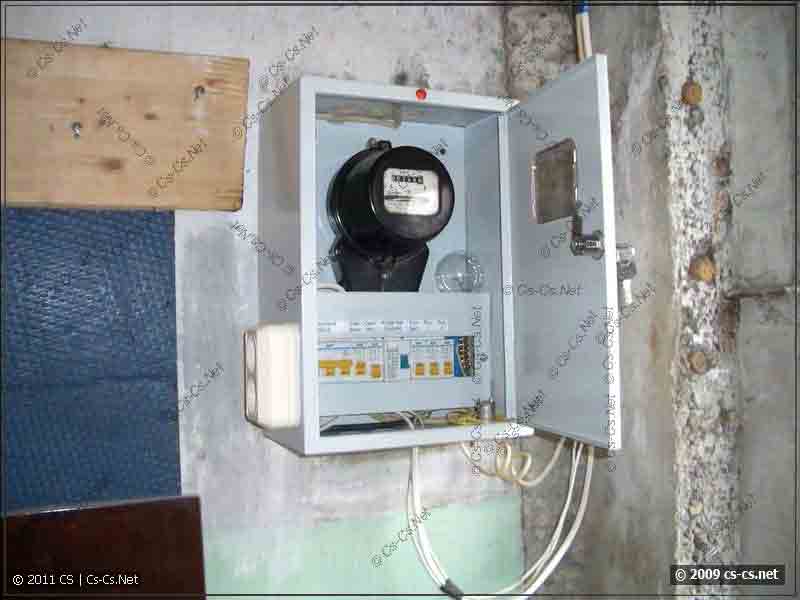

Электрощит с однофазным электросчетчиком и автоматическими выключателями вы можете приобрести как уже укомплектованный в сборе, так и собирать по частям. Лично я вам рекомендую первый вариант, потому что найти такие детали, чтобы все они умещались в щит и могли там надежно быть закреплены, не просто.

Самое главное, перед приобретением электросчетчика нужно проконсультироваться по этому поводу у вашего местного отдела энергосбыта. То есть в кампании, которая берет с вас деньги за потребленную электроэнергию. Дело в том, что электросчетчики могут быть самыми разными, как по принципу действия, так и по своим техническим характеристикам. В основном это мощность и класс точности. Вот эти данные вам и надо узнать в энергосбыте у контролеров, записать их, а также желательно узнать и адрес магазина, где эти счетчики продаются. Обычно работники энергосбыта охотно делятся этими данными, так как им же самим потом будет меньше хлопот.

После того, как вы определились с выбором счетчика, вам надо в магазине электрики сначала узнать нет ли готового щитка с таким электросчетчиком и автоматическими выключателями («автоматами»). Если есть, то вам повезло. А если нет, то все придется покупать отдельно. В этом случае вам понадобятся: электросчетчик, щиток (ящик в который поместится счетчик и «автоматы»), автоматические выключатели (число определяется по количеству электролиний), планка для установки «автоматов» (дин-рейка), контактная медная пластина для подключения 8-10 проводов и 1 метр медного трехжильного кабеля сечением не менее 2,5 мм для разводки. Для крепления счетчика, «автоматов» и контактной пластины на корпусе щитка, нужны будут нержавеющие (блестящие) саморезы с широкой шляпкой и пластмассовые дюбеля. Однако какие-то приспособления для крепежа могут быть предусмотрены в щитке еще на заводе-изготовителе.

Сначала равномерно распределяем электросчетчик, «автоматы» и контактную пластину в щитке. При этом должно остаться место для отверстий крепления щитка к стене и для удобного монтажа соединительных проводов. Потом закрепляем счетчик, дин-рейку, пластину и прищелкиваем автоматические выключатели на дин-рейку. Далее начинаем делать разводку проводов.

Ведем фазу от счетчика на «автомат», предназначенный для электроплиты. Если электроплиты у вас нет, то на любой. Для этого мы извлекаем одну жилу красного (коричневого) цвета из кабеля, путем аккуратного разрезания его оболочки. Фаза из электросчетчика выходит обычно на третьем слева контакте, но вы должны точно узнать об этом из инструкции к счетчику. Отмеряем нужную длину провода, учитывая, что монтаж ведется только вертикально и горизонтально, а не наискосок. Зачищаем провод в электросчетчик на 2 см, вставляем в нужную клемму и зажимаем болтиками. Для автоматического выключателя зачищаем провод на 1 см и вставляем в «автомат» не зажимая. Теперь из провода мы делаем П-образные перемычки, зачищаем их концы также на 1 см и подключаем соседние «автоматы», теперь уже сильно зажимая контакты на всех автоматических выключателях. Обратите внимание, что провода в «автоматах» при их зажиме должны лежать ровно, не перехлестывая друг друга. Иначе со временем это соединение ослабнет, начнет греться и подгорать.

Далее ведем ноль, для чего берем провод другого цвета, например, белого. Отмеряем его от счетчика до контактной пластины, причем провод должен располагаться также только вертикально и горизонтально. Нулевая клемма электросчетчика обычно бывает четвертая слева или самая первая справа, уточните это в инструкции к счетчику. Зачищайте и подключайте нулевой провод к счетчику и к контактной пластине.

Ещё по теме  Электросчетчик на улице

Подробнее процесс установки электросчетчика описан здесь.

Теперь вам нужно прикрепить щит к стене. Приложите щиток к месту установки и отметьте простым карандашом (отверткой, гвоздем) места для крепления. Далее сверлите стену победитовым сверлом диаметром 6 мм на глубину 6 см. Вставляете пластмассовые дюбеля в отверстия, прикладываете ящик и прикручиваете его саморезами с широкой шляпкой.

Если корпус вашего электрощитка сделан из стали, то ваше заземление (проводник от контура заземления) должно идти сначала на корпус, а потом на контактную пластину. Если же щиток пластмассовый, то вам надо завести заземление прямо на контактную пластину.

Прежде чем подключить электросчетчик к электролинии, вам надо уточнить в вашем местном энергосбыте, кому это можно сделать. Обычно контролеры разрешают подключать счетчик своими силами. Если нет, то вы должны подвести электролинию к счетчику, а контролер подключит его сам и опломбирует. В любом случае, оговаривайте все свои действия по подключению электросчетчика с работниками энергосбыта (компании, которая берет с вас деньги за потребленную электроэнергию). Иначе вы рискуете столкнуться с очень большими проблемами!

Напоминаю, что каким бы опытным человеком вы себя не считали, проводить какие-либо ремонтные работы на действующей электролинии без ее отключения и проверки на ней отсутствия напряжения, ЗАПРЕЩАЕТСЯ! Для присоединения вашего электрощита к действующей электролинии привлекайте для этого работников соответствующих организаций. Для многоквартирного дома, например, это жилуправление. И не стесняйтесь, за обслуживание жилого фонда они дерут такие деньги, по сути ничего не делая, что с радостью пришлют к вам электрика, лишь бы вы не возмущались.

Автор: Андрей Буслов

Электрик Инфо — Электротехника и электроника для начинающих, электромонтажные работы, электрика дома своими руками.

http://electrik.info/main/master/125-kak-sobrat-i-ustanovit-yelektroshhitok-s.html

Как установить электросчетчик на столбе: правила установки на улице

За последние годы все чаще электрические счетчики устанавливаются на столбе на улице. Связано это с тем, что при таком способе монтажа прибора учета, сотрудникам энергопоставляющих компаний значительно проще снимать показания. Ведь ранее даже в частных домах электросчетчики устанавливались внутри помещений, и, для получения к ним доступа в момент снятия показаний, обязательно требовалось, чтобы дома кто-то был. В противном случае получить данные было невозможно.

При установке счетчиков вне дома эта проблема решилась сама собой. Тем более что современные уличные счетчики специально для этого предназначены, и позволяют производить контроль потребляемой электроэнергии и уточнение снятых показаний в любое время.

Следует отметить, что установка прибора учета (к примеру, трехфазного счетчика на улице) требует соблюдения некоторых правил. Об основных из них мы расскажем в этой статье, и надеемся, что эта информация окажется полезной для вас, если вы решили обустроить прибор учета электричества вне пределов жилого помещения.

Все электросчетчики, которые устанавливают потребителям, классифицируют по таким параметрам:

  • По способу подключения;
  • По типу измеряемых величин;
  • По виду конструкции.

В квартирах и частных домовладениях сейчас устанавливают один из 2-х наиболее популярных видов приборов учета электроэнергии, а именно:

  1. Электронный счетчик – контролирует расход по дифференцированным тарифам (такие приборы можно мониторить на расстоянии). Популярность электронных счетчиков постоянно растет.
  2. Индукционный счетчик – измеряет потребленную абонентом электроэнергию при помощи вращающегося алюминиевого диска (этот прибор учета постепенно вытесняется с рынка, поскольку является не полностью надежным и в некоторых случаях позволяет не добропорядочным абонентам воровать электричество).

Какой из приведенных выше вариантов лучше установить, зависит, как от особенностей электропотребления конкретным абонентом, так и от местоположения прибора учета (внутри помещения либо на улице). В этом отношении каждый из счетчиков имеет свои преимущества и недостатки.

Все большее распространение получают счетчики электронные. Причиной тому является их точность, а также удобство в эксплуатации. Помимо этого, если абонент хочет произвести вынос прибора учета электроэнергии на улицу, то сделать это можно именно с электронным счетчиком.

В момент покупки электросчетчика следует обратить внимание на наличие пломбы и ее целостность (такую пломбу устанавливает государственный доверитель). Еще один важный момент – это срок проведения опломбирования. Для 2-х фазного счетчика он не должен быть больше, чем 2 года, а для 3-х фазного – 1 год.

Кто имеет право устанавливать счетчик на уличном столбе

Установить электрический счетчик на уличном столбе может каждый, кто имеет такие навыки, однако непосредственно подключить к нему электричество имеет право исключительно уполномоченный представитель поставщика электроэнергии. Если планируется установка счетчика на уличном столбе, то подключение должен выполнять исключительно представитель электросети.

Если счетчик электричества выносят и устанавливают на уличном столбе сотрудники местных электросетей, то никаких претензий к потребителю возникнуть не должно. Еще перед началом работ готовятся документы, в которых указывается граница разделения балансовой принадлежности, а также требования к установке конкретного счетчика.

В частных домах граница балансовой принадлежности проходит не внутри помещений, а на улице. При этом точное место должно быть определено соответствующей техдокументацией. Вынос электросчетчика на улицу производится исключительно при согласии собственника прибора учета.

Электронные счетчики электроэнергии: где установить

Действующими правилами определено, что приборы учета электроэнергии должны быть установлены в сухих помещениях, температура в которых не опускается ниже нулевой отметки. Это объясняется тем, что воздействие на устройство влаги и отрицательных температур негативно сказывается на корректности работы электросчетчика. Так, электронный прибор учета, установленный на уличном столбе с нарушениями этих требований, со временем начнет работать неточно. Но, тем не менее случаи выноса электросчетчика на улицу очень участились, в некоторых случаях электросети даже незаконно заставляют потребителей это делать.

В настоящее время пользователь сам определяет место установления элетросчетчика. Это может быть дом, веранда, фасад дома, а также столб.

Сейчас энергопоставляющие компании требуют в частном секторе устанавливать счетчики на улице на ближайших столбах. Такой вынос прибора учета за пределы дома делает возможным беспрепятственный доступ к нему в любое время. Сотрудники компании могут подойти к электросчетчику любого домохозяйства и снять показания даже в то время, когда хозяев нет дома. Это значительно упрощает процедуру контроля и учета, а также позволяет выполнять ее гораздо быстрее.

Счетчик целесообразно монтировать на границе балансовой принадлежности (определяется по обоюдному согласию сторон). Такая граница может располагаться, как на фасаде дома, так и на ближайшем столбе, который есть во дворе. В некоторых случаях можно разместить счетчик за пределами участка (на улице). Для этого следует выбрать оптимально подходящий столб.

Следует отметить, что требования энергопоставляющих компаний по выносу в частном доме электросчетчика на улицу идут в разрез с действующими правилами и инструкциями по установке прибора учета. Некоторые абоненты отстаивают в суде свое право на размещения счетчика в доме, а другие – соглашаются на перенос.

Установку электросчетчика на уличном столбе можно производить после согласования конкретного места его размещения (обязательное условие – высота от уровня земли должна быть в интервале 0,8-1,7 м). Иногда, чтобы исключить вандализм, счетчики монтируют на высоте 3 м и более, однако подобное размещение нецелесообразно, поскольку снимать показания на такой высоте крайне неудобно.

Провода электричества подходящие к шкафу должны быть в изоляции.

Электромонтажник, который имеет средний уровень квалификации, может без проблем осуществить вынос счетчика электроэнергии на улицу. Работы выполняются поэтапно в следующем порядке:

Этот процесс производится с согласия электропоставляющей организации.

Электропровода вначале подключают к автоматическому выключателю защиты, а затем непосредственно к электросчетчику.

Эта мера направлена на то, чтобы обезопасить работу всех электроприборов, имеющихся в доме.

На этом этапе к выходу электросчетчика подключается вся разводка на дом.

Каждый из выполняемых этапов должен проводиться в четком соответствии с действующими нормами и правилами, которые предъявляются для проведения работ такого рода.

После того, как счетчик будет установлен на столбе, приглашаются работники энергосбытовой компании для опломбирования прибора учета электроэнергии и постановки его на учет.

В качестве мер по защите в случае, если электронный электрический счетчик был установлен на столбе, обустраивается специальный металлический ящик для него. Такой ящик устанавливается еще перед монтажом счетчика и имеет специальное смотровое окошко (для беспрепятственного снятия показаний).

Металлический ящик выполняет сразу несколько функций, а именно:

  • Защиту от вандализма и краж. Чтобы ящик выполнял эту функцию, его надежно закрепляют на столбе и снабжают запорным механизмом;
  • Защиту от воздействия влаги, что позволяет существенно увеличить эксплуатационный период прибора учета электроэнергии;
  • Защиту от переохлаждения. Если температура окружающего воздуха снижается ниже нулевой отметки, то прибор учета может начать работать некорректно. Погрешность измерений может быть существенной, что скажется на суммах платежек за поставленное потребителю электричество. Из этого следует, что хорошая теплоизоляция шкафа для электросчетчика – это мера, направленная на обеспечение правильной работы прибора учета.

Провода от электросчетчика скрывают в специальной защитной металлической трубе. Распределительный щиток с автоматами целесообразно оставить в доме, а на столб вынести один защитный автомат.

В заключение следует отметить, что установка и подключение электросчетчика не является очень сложной процедурой, однако, не имея опыта проведения подобных работ, не следует выполнять их самостоятельно.

Лучше обратиться к специалистам, поскольку от того, насколько правильно установлен счетчик, зависит электроснабжение всего дома, а также работа всех имеющихся в нем электрических приборов. Кроме того, не следует забывать и о собственной безопасности при проведении установки электросчетчика на уличном столбе.



http://adrenalin2003.ru/kv7/%D0%BA%D0%B0%D0%BA-%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%B8%D1%82%D1%8C-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%87%D0%B5%D1%82%D1%87%D0%B8%D0%BA-%D0%BD%D0%B0-%D1%81%D1%82%D0%BE/

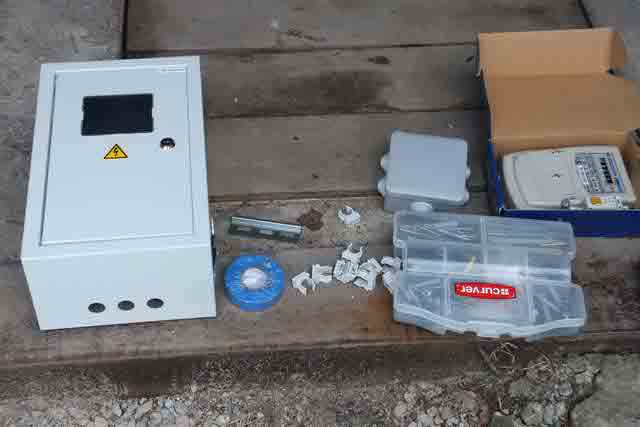

ящик для электросчетчика

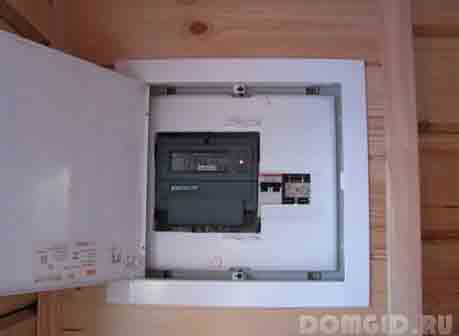

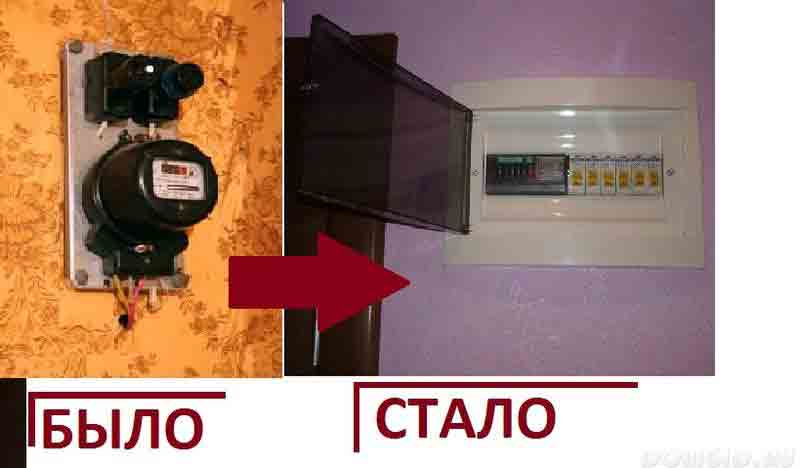

Меняем электросчетчик, как правильно это сделать, места установки электросчетчика

Поскольку пользоваться услугами поставщиков электричества приходится каждому из нас, то все вопросы, касающиеся поставок электроэнергии и контроля над ее использованием вызывают живой интерес. К примеру, часто можно встретить вопрос: нужно ли менять электросчетчик находящийся еще в рабочем состоянии? Какова цель замены рабочего счетчика? Зачем нужна регулярная проверка электросчетчика? Эти вопросы вызывают много споров. Давайте попытаемся разобраться с проблемой используя нормативную информацию и руководство по эксплуатации электроизмерительных приборов.

С недавних пор с понятием проверка счетчика сталкивается практически все: частные лица, владельцы всех видов предприятий, директора магазинов и отелей и так далее. Непрерывное поднятие стоимости электроэнергии вызвало надобность для введения локальной системы, которая бы учитывала и контролировала количество электричества, используемого потребителями. Был создан закон, после принятия которого всех потребителей электроэнергии стали обязывать произвести смену устаревших счетчиков на приборы нового поколения, в сопроводительных документах к которым указано о необходимости проведение систематических проверок и периодической их замены.



Для каждого, в отдельности, типа счетчика определен временной период, на протяжении которого его данные считаются точными и неискаженными:

  • для приборов с механической индукцией (дисками) — 8 лет;
  • для современных приборов — 16 лет.

Кто должен менять электросчетчик и предоставлять на проверку

Данной процедурой занимается владелец прибора. В первую очередь необходимо заранее уточнить в центре стандартизации день, когда счетчик будет предоставлен для проверки и уточнения показаний. Когда появляются сомнения в повышенных показаниях счетчика, проверка его данных производится раньше, чем оговорено в паспорте. В любом случае, до похода в центр стандартизации, нужно:

  • убедиться в том, что монтаж электрической проводки был сделан достаточно качественно;
  • пригласить сотрудника по сбыту, который легализирует сдачу прибора на проверку;
  • иметь все квитанции об оплате за электроэнергию.

Внеплановая поверка измерительного прибора может быть сделана и в других случаях:

  • если электро-пользователь потерял документ подтверждающий поверку;
  • если была сделана наладка или регулировка прибора;
  • если потребителю понадобилось установить новый электрический счетчик.

Для многих людей обязательная проверка представляет собой проблему. По предписанию служб метрологии, пользование старым электрическим счетчиком расценивается как невозможное. В сложившейся ситуации, придерживаясь буквы закона, замена старого счетчика на новый обязательна.

Заставляют менять электросчетчик в следующих случаях:

  • когда диск совсем не вращается или вращается прерывисто, скачкообразно;
  • когда у прибора не работает дисплей или индикатор;
  • когда корпус прибора имеет повреждения;
  • когда на приборе нет пломбы государственной проверки.



Если результаты проверки показали, что счетчик не исправен, то дальнейшую его эксплуатацию следует прекратить и заняться выбором и приобретением нового. Каждый счетчик электроэнергии относится к определенному разряду точности. В данном случае, точность — это допустимое число отклонения в показаниях от реально использованного количества электроэнергии. Например, если прибор относится к разряду точности 2, тогда использовав 100 Вт энергии, отклонение будет от 98 Вт до 102 Вт. Это является нормой для конкретной модели.

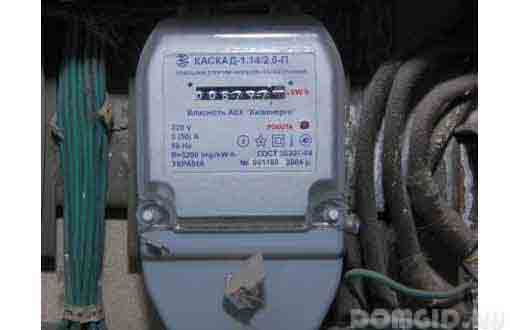

Следующий список — это покупаемые чаще всего виды электрических счетчиков:

Непосредственно замена электрического прибора должна производиться только специалистом, имеющим отношение к этой области. Самостоятельная замена может быть опасной для жизни. Выбор и покупку электрического счетчика владелец здания производит сам, а вот вызванный мастер, помимо установки, проверит проводку и ликвидирует неисправности (если таковые есть).

Что касается покупки измерительного прибора, то наиболее верным вариантом будет поход в специальную организацию. Такие организации, обычно, закупают приборы напрямую у заводов-изготовителей. Покупка сделанная в таком месте даст гарантию качества, а также соответствие стандарту и нормам.

Помимо этого, аналогичные организации, производят монтаж купленных у них приборов и дают гарантийный лист о проделанной работе и непосредственно на сам прибор. Ознакомившись со всей вышеописанной информацией можно убедиться в том, что замены и проверки нерабочего счетчика избежать не получится. В случаях, когда потребитель не предоставляет измерительный прибор на поверку, к нему приходят работники службы стандартизации и прерывают попытку уклонения от ранее принятого закона. В любом случае, не стоит испытывать судьбу и дожидаться прихода службы надзора. Своевременно сделанная проверка счетчика даст возможность быть уверенным в его полной исправности и в том, что ежемесячная сумма оплаты совпадает с суммой за количество энергии, которое использовал в действительности.

Служба по энергоснабжению не может монтировать счетчик с внешней стороны здания. Такой монтаж не даст полной возможности обеспечить надлежащие условия эксплуатации и не защитит от доступа посторонних лиц. Также такой электромонтаж не может быть предложен и в виде рекомендации. Он допустим только в исключительных случаях, именно тогда, когда монтирование счетчика в доме не представляется возможным по техническим причинам.

Любой потребитель электроэнергии может настаивать на размещении счетчика в здании в подходящем для него месте. Все доводы энергетической компании по этому поводу (например, доступность для снятия показаний), а также советы по размещению на улице, неуместны. При все же возникшем разговоре на данную тему, потребитель может предложить сотрудникам компании установить за счет энергонадзора «умный счетчик», показания с которого можно снимать на расстоянии. Также потребитель имеет полное право попросить предоставить нормативный документ в котором оговорен обязательный момент установки счетчика на внешней части здания.



Самым важным и обязательным документом считается договор энергоснабжения. Заключается он между организацией по энергоснабжению и потребителем. Контролирует он права и обязанности обеих сторон. Довольно часто подписание подобных документов происходит без ознакомления с ним со стороны потребителя. Такая ситуация может повлечь за собой некорректное отношение потребителя к правилам эксплуатации, нарушении условий договора и как следствие наложение различных штрафов и прекращение поставки электричества. Любому потребителю заключающему аналогичный договор необходимо его внимательно изучить и взять во внимание все пункты, подпункты, правила, права, обязанности и так далее, указанные в договоре.

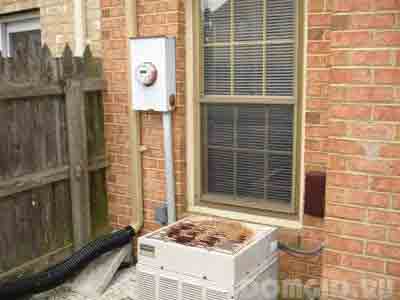

Любой счетчик должен находиться в сухом месте, где зимой температура не опускается ниже ноля, иметь вокруг себя определенное пространство, достаточное для совершения проверки его исправности, устранения неполадок (если необходимо) и снятия показаний. Крепеж счетчика можно производить на металлическую, деревянную или пластмассовую поверхность.

Расстояние от пола до прибора должно быть не меньше метра и не больше 1,7 метра. Если существует риск механического повреждения счетчика или попадание в него различных загрязнений, тогда его нужно монтировать в специальный шкафчик.

Шкафчик должен быть немного больше размером, чем электрический прибор. При возникновении определенной надобности, счетчик в нем можно будет без проблемно заменить или снять для проведения проверки в энергетической компании.

http://strgid.ru/menyaem-elektroschetchik-kak-pravilno-eto-sdelat-mesta-ustanovki-elektroschetchika

Как установить счетчик электроэнергии — пошаговая инструкция

Первым делом необходимо заключить договор на поставку Вам электрической энергии с местным поставщиком, с оформлением документов и договора на получение расчетного счета для оплаты за потребленную энергию. Снабжающая организация выдает техническую документацию в которой указывают тип электросчетчика, автомат защиты ввода, сечение и длину провода, тип или название монтажной панели или бокса.

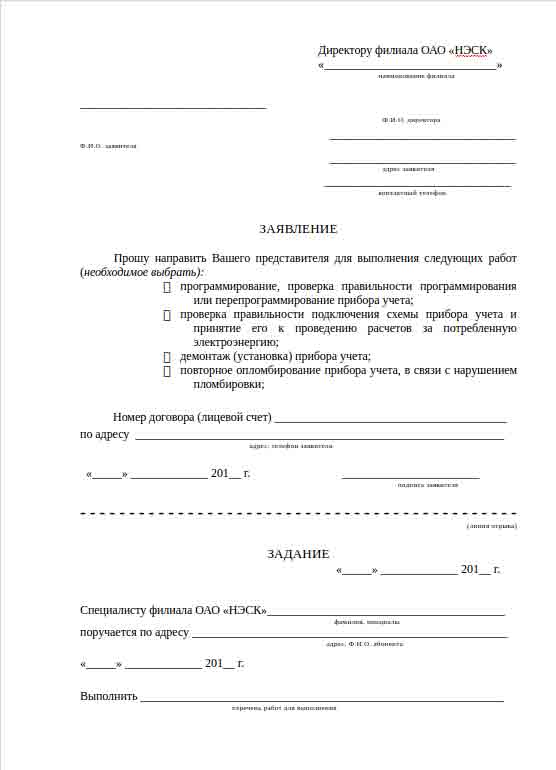

Для того чтобы вновь установленный электросчетчик был допущен в эксплуатацию, необходимо самому написать заявление в офисе снабжающей организации, или отправить письмом с подтверждением о получении на адрес этой компании.

В заявлении указывается:

  1. Фамилия Имя Отчество заявителя, с которым был заключен договор на поставку электроэнергии.
  2. Номер договора или лицевого счета, открытого в снабжающей компании на имя заявителя.
  3. Точный адрес и контактные телефоны заявителя.

После установки электросчетчика и подсоединения к сети производят ввод в эксплуатацию, который в свою очередь осуществляется составлением документов представителем энергокомпании о результатах осмотра и проверки правильности схемы подсоединения. Образец заполнения акта предоставлен на фото ниже:

Также в акте указывается обязательно:

  • тип и номер счетчика;
  • начальные показания;
  • номер установленной пломбы.

С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.

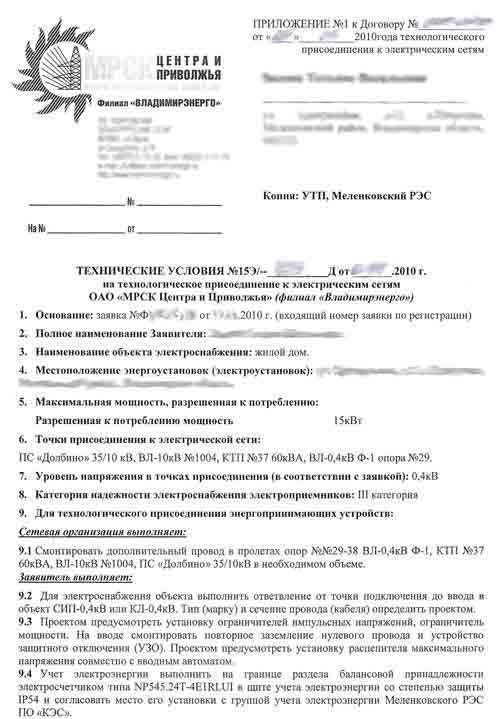

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже снабжен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс снабжен DIN рейкой для монтажа распределительных элементов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, з аранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления , можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ нужно выполнить такие требования:

  1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
  2. Высота установки по норме варьируется от 0,8 метра до 1,7 метра.
  3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
  4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
  5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
  6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор. Цена на монтаж счетчика на два тарифа (ночной и дневной) будет еще выше.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

как правильно дать заявку на подключения щётчика раньше в доме щётчика не было?

http://samelectrik.ru/kak-ustanovit-schetchik-elektroenergii.html

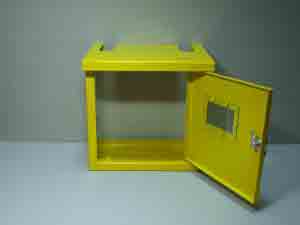

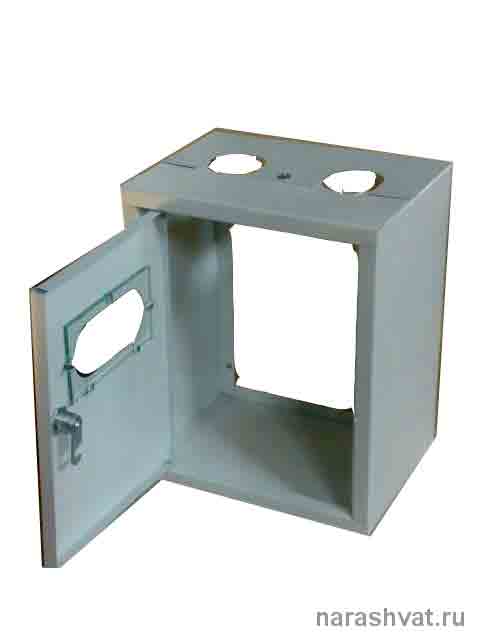

ящик для электросчетчика

На этой странице собраны материалы по запросу Металлический ящик для электросчетчика купить.

Приказ МЧС РФ от 18062003 N 313 Об утверждении Правил

Постановление Правительства РФ от 25042012 N 390 О



http://mm.kupit-mw.ru/Metallicheskij-yacshik-dlya-elektroschetchika-kupit

Установка электросчетчика в частном доме на улице, Электирика

Многолетняя практика убедительно доказывает, что установка электросчетчиков требует от исполнителей определенной подготовки и знаний.

Прежде чем приступить к монтажным работам в гараже, частном доме или на даче необходимо ознакомиться с действующими инструкциями и правилами.

Надо знать, что счетчики бывают следующих типов:

Механическая конструкция выпускается на протяжении десятков лет и уже морально устарела.

Стоимость электронного счетчика выше, чем механического, при этом, с его использованием, количество потребленной энергии фиксируется более точно.

Тарифы на электроэнергию имеют тенденцию к росту. С учетом этого обстоятельства, в многоквартирном доме имеет смысл установка двухтарифного счетчика.

Ещё по теме  Устройство электросчетчика

Он позволяет существенно сократить затраты на оплату электричества.

Особенно в тех случаях, когда в квартире установлена стиральная и посудомоечная машины. В гараже или на даче такие приборы, как правило, не устанавливаются.

Перед тем как приобрести счетчик необходимо посчитать мощность всех установленных в жилом помещении потребителей энергии.

Навести справки в службе, которая занимается сбытом электроэнергии о действующих тарифах.

Правила установки электросчетчика детально описаны в нормативных документах.

Независимо от того, в многоквартирном или частном доме выполняется монтаж прибора, помещение под установку должно быть сухим и хорошо проветриваемым. Попадание влаги на счетчик не допустимо.

Если его приходится крепить на столбе, то предварительно следует смонтировать герметичный защитный кожух.

Для установки на улице выпускаются специальные приборы, которые рассчитаны на эксплуатацию в широком диапазоне температур зимой и летом.

Счетчики в обычном исполнении работают при температуре от 0 до +40 градусов.

Установка счетчика на даче выполняется как можно ближе к точке ввода кабеля в помещение. Доступ к прибору должен быть свободным и не захламлен громоздкими предметами.

Схема подключения однофазного прибора учета стандартная. В некоторых садовых товариществах утверждено правило, согласно которому прибор крепится на столбе.

Опора линии электропередач должна находиться на улице, поблизости от домика.

При таком расположении, счетчик помещают в защитный бокс, который обеспечивает возможность визуально считывать информацию.

Если расстояние до ближайшей опоры велико,то счетчик можно закрепить на трубостойке, которая установлена под навесом.

Практика показывает, что в гараже иногда требуется установка трехфазного счетчика. Схема подключения такого прибора более сложная, по сравнению с той, которая применяется при монтаже однофазного.

Учитывая то, что в гараже имеет место высокая запыленность, присутствуют различные агрессивные вещества, устанавливать счетчик необходимо в малодоступной зоне.

Высота крепления зависит от габаритов помещения. Совсем «под потолок» крепить счетчик не рекомендуется.

Но и меньше чем на метр от пола опускать тоже не желательно. Эти требования обеспечивают надежное и бесперебойное электроснабжение объекта.

Установка счетчика в частном доме считается стандартной процедурой. Схема электропитания коттеджа разрабатывается уже на этапе проектирования.

Все точки ввода кабеля и подключения электрических устройств определены. Монтаж трехфазного счетчика производится в том случае, когда система отопления построена на применении электрического котла.

Для того чтобы разделить учет потребления энергии на отопление и на освещение в частном доме, гараже и на улице, используется преимущество однофазного контура.

Однофазная схема электропитания гораздо проще в монтаже и обслуживании.

В многоквартирном высотном доме места под установку счетчиков определены заранее. Приборы учета монтируются на лестничных площадках, в специальных шкафах.

По действующим правилам эксплуатации электрических приборов и установок, допускается установка электросчетчика в квартире, если это удобно владельцу.

Монтаж счетчиков на таких объектах, как правило, выполняется специализированными компаниями.

Владелец жилого помещения, в надежде сэкономить свои финансовые средства, может сделать это самостоятельно.

Обладая начальными познаниями в электротехнике любой человек, даже женщина, справится с поставленной задачей.

Установка электросчетчиков в квартире, однофазного или трехфазного, начинается с изучения объекта.

На предварительно разработанной электрической схеме обозначены все точки подключения электрических приборов.

Их число может быть различным – осветительные лампы, тэны и калориферы, сварочный аппарат, холодильник, посудомоечная машина и ряд других.

В специализированных магазинах продаются комплектные электрощиты, в которых предустановленны все необходимые элементы. Их удобно использовать в частном доме.

Точно так же как это делается в многоквартирном. Комплектный электрощит устанавливается быстро и просто.

Никаких предварительных мероприятий для установки не требуется. Достаточно «пристрелить» корпус на дюбели и подсоединить к клеммнику шесть проводов – три на входе и три на выходе.

Так делают в многоквартирном доме.

В том случае, когда установка стандартного электрощита невозможна или не целесообразна, то для самостоятельного монтажа необходимо приобрести следующие элементы:

  • счетчик электрической энергии
  • пластиковая либо деревянная коробка
  • комплект монтажных инструментов с изолированными ручками
  • индикатор напряжения
  • DIN-рейки
  • выключатели автоматические
  • электрические провода
  • изоляторы
  • саморезы, винты, гайки.

Стоимость перечисленного набора доступна для среднего бюджета. Установка двухтарифного счетчика выполняется точно так же как и монтаж однофазного прибора.

Схема подключения у них совершенно идентична. Если работа проводится в гараже, то делать это необходимо в светлое время суток. Иначе работа может затянуться на несколько дней.

Самостоятельная установка электросчетчика в гараже и частном доме стала привычным явлением. Это объясняется тем, что через определенный промежуток времени прибор учета необходимо сдавать на поверку.

Для этой процедуры его нужно снять, отвезти на поверку и снова установить.

Установка двухтарифного счетчика выполняется на завершающем этапе монтажных работ. Электрическая проводка во всех помещениях должна быть проложена.

Все распределительные коробки подсоединены и закрыты. Проводка в частном доме и общественных зданиях выполняется медным проводом.

В редких случаях, по согласованию с надзорными структурами, используется алюминиевая жила. Остаться не подключенными должны только провода, которые присоединяются к счетчику.

Они подключаются после фиксации сборного щита на отведенном для него месте.

Приступая к установке однофазного счетчика, необходимо соблюдать определенную последовательность действий.

Первый шаг, который необходимо выполнить обязательно, убедиться в отсутствии напряжение на входящих проводах. Это делается с помощью индикатора напряжения.

Если напряжение присутствует, то его надо отключить выключателем, который расположен на столбе или в другом месте. После этого можно приступать к сборке индивидуального электрического щита.

Первым, на свое установочное место крепится счетчик. Для этого, в комплекте с ним, прилагаются винты и гайки.

Далее нужно закрепить автоматические выключатели на DIN-рейке. сама рейка крепится с помощью винтов к основанию щита на опорные изоляторы.

На следующем шаге устанавливается шина заземления. По форме она представляет собой пластину. Схема в данном случае проста.

Если щит изготовлен из металла, то последовательность соединения следующая: счетчик – щит – контактная пластина.

Когда в качестве щита используется ящик из древесины или полимерного материала, который является изолятором, то заземление выводится от счетчика прямо на пластину.

На этом внутренний монтаж завершен и щит нужно закрепить на стене или столбе.

Для крепления щита на стене используются болты, длиной не менее 100 мм. Это требуется для того, чтобы обеспечить воздушный зазор 20-30 мм между стеной и панелью.

Естественная вентиляция будет препятствовать образованию конденсата на поверхности щита.

Если щит крепится на улице, то следует обеспечить ему защиту от осадков и ветра.

Высота его установки в любом случае должна быть такой, чтобы можно было разглядеть показания счетчика. После того как щит надежно закреплен, выполняется подвод и присоединение всех проводов.

По действующим правилам, входящая линия должна располагаться слева, а выходящая проводка справа.

Схема подключения двухтарифного счетчика проста, однако на завершающем этапе работ нужно учесть одну деталь.

Если подключить входящие провода наугад, то с вероятностью 50% счетчик не будет работать. Ничего страшного в этом случае не произойдет, просто надо поменять провода местами.

На клемму №1 подключается фазный провод, а на клемму №3 нулевой.

Для того чтобы избежать лишней суеты, нужно изначально определить с помощью индикатора где на входящем проводе «фаза», а где «ноль».

Зажим проводов в гнездах счетчика производится двумя винтами. Через некоторое время эти винты необходимо дополнительно «прожать», чтобы контакт не ослабевал.

Это простейшие требования правил эксплуатации электрических установок.

В частном гараже, где зимой остаются включенными на ночь обогревающие элементы, за качеством контактных соединений необходимо следить регулярно.

Точно так же как за приборами учета, которые смонтированы на улице. Для того чтобы удобнее обслуживать счетчик, применяется схема, в которой на входе предусмотрена установка автоматического выключателя.

Единого мнения среди специалистов по его применению нет, но вести профилактические и ремонтные работы, при его наличии, удобнее. Инспекторы энергосбыта относятся к такой схеме скептически.

Скептицизм основан на том, что недобросовестные потребители получают возможность воровать электричество.

Чтобы избавить потребителей от таких подозрений, разработаны современные выключатели, которые имеют специальные отверстия или ушки для установки пломбы.

Ни в гараже, ни на улице, при таком подходе к делу, злоупотреблений не будет.

Стоимость автоматического выключателя невелика, а его установка обеспечивает удобство обслуживания электрической проводки в помещении и счетчика.

После того как установка двухтарифного счетчика завершена, нужно проверить его работу под нагрузкой и на холостом ходу.

Для этого нужно отключить все электрические приборы, которые имеются в помещении. После чего нужно включить автомат на входе, через который электроэнергия поступает на прибор учета.

Механический счетчик на холостом ходу, что называется, гудит. Но индукционный диск не вращается.

Теперь нужно включить одну лампочку и посмотреть начал ли вращаться диск.

Постепенно включая имеющиеся приборы, можно заметить, как увеличивается скорость вращения диска. На этом установка электросчетчика своими руками в квартире или гараже заканчивается.

Для того чтобы оплачивать фактически потребленную энергию, нужно зарегистрировать прибор учета в местном отделении энергосбыта.

Специалист, который занимается работой с клиентами, приходит в назначенное время для того, чтобы опломбировать счетчик и входной автоматический выключатель.

В специальном журнале фиксируется исходное значение, которое может быть отлично от нуля.

В том случае, когда на объекте установлен двухтарифный счетчик, его настройка так же производится специалистом энергосбыта.

Энергетические компании, которые переходят на европейский стиль общения с потребителями, стараются найти оптимальные варианты для взаимоотношений.

К этому их подталкивает объективна обстановка в энергосистеме.

Ночью нагрузка резко снижается, а днем, наоборот, увеличивается.

Для того чтобы сгладить такие скачки есть способ – стимулировать абонентов к использованию энергии в ночное время.

В качестве стимула выступает пониженный тариф на энергию.

Установка электросчетчика своими руками. Правила установки электросчетчика в квартире и частном доме

Счетчик электроэнергии – это надежный и доступный способ значительно сэкономить. При помощи индивидуальных современных приборов можно тратить разумно и полностью контролировать расход ресурсов. Растраты, которые понесут потребители на установку и регистрацию прибора, как правило, окупаются буквально за несколько месяцев. Поэтому следует разобраться, как может быть произведена установка электросчетчика своими руками, чтобы сократить понесенные убытки.

Первоначально все счетчики разделяются по номиналу тока. К примеру, для квартиры принято использовать приборы номиналом до 80 А. Для того чтобы выбрать правильный показатель, в первую очередь нужно учитывать такие факторы, как суммарная мощность всех устройств дома и максимально выделенная энергия всего помещения.

Также счетчики разделяются по тарифам и могут быть многотарифными или однотарифными. Для того чтобы сэкономить, ставят первые из перечисленных, хотя стоимость их значительно выше последних, но сбережение с ними получается больше. Также приборы разделяют по количеству фаз. Для квартир используются однофазные, а для коттеджей и частных домов — трехфазные.

Для того чтобы была выполнена установка электросчетчика через трансформаторы тока, необходимо сперва понять общие принципы подключения. Как правило, все аппараты для замера потребляемой энергии населением обычно являются собственностью организаций, которые представляют соответствующие услуги. Поэтому устройство в личном доме или квартире никто своими руками не монтирует, так как это входит в обязанности соответствующих компаний. На владельцев жилья падает полная ответственность за целостность прибора и наличие пломб. Тем не менее установка электросчетчика своими руками с использованием УЗО-автомата для однофазного и трансформатора для трехфазного также возможна. В этом случае все материалы и аппарат необходимо будет приобрести самостоятельно, а ответственность в случае неправильного монтажа ложится на плечи пользователя.

Для установки понадобится:

— абонентский электрический щиток нужного размера

— бытовой счетчик правильной марки

— пассатижи, набор отверток, острый нож с защищенными рукоятками

— набор деталей для крепежа (шайбы, винты, гайки оптимального диаметра)

— мультиметр – прибор для замера напряжения

— моток ленты для изоляции.

Перед приобретением прибора нужно определиться с числом необходимых фаз, а также решить, понадобится ли трансформатор тока, через который производится подключение и установка электросчетчика. В случае покупки однофазного устройства он не пригодится. Также нужно обеспечить необходимое количество УЗО и автоматических выключателей с подходящими параметрами и пару метров провода с подходящим сечением.

Все работы по креплению начинаются с установки монтажной планки, УЗО, счетчика и автоматических выключателей, которые располагаются внутри щитка. Для этого используются фиксаторы, которые находятся в комплекте с изделием. Перед установкой автоматов предварительно проверяется исправность каждого из них. Для этого мультиметр включается в режим замера сопротивления и подсоединяется к клеммам АВ.

После этого автоматический выключатель несколько раз проверяется, чтобы удостовериться в работоспособности. Помимо всех вышеперечисленных устройств и деталей, внутри корпуса также нужно установить земляную и защитную шину, которая также монтируется на гайках и изоляторных винтах.

Выбор устройств достаточно разнообразен, но размещение клемм у них одинаковое. Такие аппараты чаще всего подсоединяются по схеме прямого включения и в сеть, но иногда и через трансформатор. В таких счетчиках 4 контакта, а именно ввод и выход фазы, ввод и выход нуля. Заземление направляется чаще всего напрямую и очень редко разделяется.

Для того чтобы подсоединить такое устройство, необходимо обесточить помещение на вводном автомате или магистрали, а затем установить прибор. Затем обязательно проверяются все подключения, а после включается аппарат.

С этим устройством все намного сложнее. Существует несколько схем, использование которых напрямую зависит от типа аппарата.

— через трансформатор в четырехпроводную сеть

— через трансформатор напряжения и тока в четырехпроводную и трехпроводную сеть

— двухэлементный, через трехпроводную сеть и трансформатор

— через два трансформатора напряжения и тока в трехпроводную сеть.

Также установка электросчетчика возможна через трансформатор напрямую. У таких устройств присутствует в маркировке буква У (универсальный). В квартире или частном доме чаще всего используется прямой способ подключения. У них есть ограничение по току в 50 ампер.

По функциональному принципу все устройства можно разделить на индукционные и электронные. На сегодняшний день большая часть аппаратов является последними, так как первые являются менее точными, и их использование очень часто ограничивается.

Также устройства могут быть разной точности, класса и номинала. Установка электросчетчика в частном доме предусматривает наличие таких инструментов, как столярка и дробилка, а также приборов с учетом напряжения 0,4 киловольта. Если предполагаемый ток будет выше чем 100 ампер, то устройство понадобится монтировать только через трансформаторную систему. Перед приобретением обязательно уточните у государственных доверителей целостность и срок установки пломбы. В случае если сеть трехфазная, то знак апробации не должен превышать 1 года, а для однофазных — 2 года.

Установка электросчетчика в частном доме на улице должна проводиться электромонтажником, который имеет среднюю квалификацию. Однако перед началом работ у провайдера необходимо затребовать сетевой типовой договор, акт балансовой принадлежности и задание на выполнение услуг. Эти документы содержат основные требования, которые рекомендуются для исполнения всеми потребителями. Тут также указаны и границы ответственности между домовладельцем и поставщиком энергии.

Установка электросчетчика в доме происходит по схеме:

1. Монтировать аппарат лучше в предбаннике или прихожей.

2. Предварительно обесточивается входная линия. Для этого можно договориться с электромонтажниками или сетевым провайдером.

3. Токовая входная цепь подключается к автоматическому предохранительному выключателю, а после — непосредственно к счетчику.

4. Обязательно побеспокойтесь о наличии заземления, которое обеспечит безопасность в случае нестабильной работы.

5. Правила установки электросчетчика в частном доме рекомендуют к выходам устройства монтировать общую разводку на дом.

6. Если пломба будет нарушена, то незамедлительно нужно вызвать представителей сетевого провайдера, который исправит неполадку.

7. В процессе установки необходимо соблюдать все нормы ПУЭ.

8. В итоге запускаем пробное включение.

Чаще всего монтажом занимаются работники сетевых компаний. Для этого владельцы квартир должны оставить заявку в соответствующей инстанции. Затем необходимо написать заявление, после которого будут произведены соответствующие работы. Все подключения проводятся по правилам ПУЭ, где описываются все основные аспекты и нюансы.

Установка электросчетчика обязательно начинается с государственной проверки устройства. На пломбе должна быть нанесена дата сверки. Чаще всего аппараты монтируются в распределительных щитках на квартирных площадках. В случае если устройство будет устанавливаться в квартире, то верней всего монтировать его в закрытом щитке. В нем также рекомендуется расположить и автоматы на все помещение.

Установка электросчетчиков в квартире происходит по схеме:

1. Подбирается место для монтажа щитка с автоматами и устройством.

2. Обесточивается входная линия, что предварительно согласовывается с сетевыми провайдерами.

3. Высота для монтажа должна варьироваться от 0,8 до 1,7 метра горизонтально к поверхности.

4. Выполняется коммутация выходной и входной цепи аппарата по всем правилам ПУЭ.

5. Обустраивается защитное заземление.

6. Токовая входная цепь должна монтироваться к защитному автоматическому выключателю, а затем к счетчику.

7. Начинается пробное включение.

Монтаж устройства на открытом воздухе должен проводиться только по ряду техническо-эксплуатационных требований. Правильней всего поместить аппарат на высоте 0,8-1,7 метра с фасадной стороны помещения. Благодаря этому к устройству будет обеспечен легкий доступ представителей технического обслуживания и сетевой компании. Чаще всего проводится установка электросчетчика на столбе, если он расположен на территории дачи или частного дома. Также в щитке нужно поместить защитный автомат, а группу автоматов лучше все-таки монтировать в помещении.

Процесс установки счетчика:

1. Перед монтажом понадобится отключить сетевые линии по всем правилам ПУЭ.

2. Устройство будет вести себя некорректно при температуре ниже 5 С, поэтому обязательно продумывается утепление.

3. Токовая входная цепь должна перенаправляться к предохранительному выключателю, а после этого — непосредственно к аппарату.

4. Установка электросчетчика на даче обязательно должна происходить при подключении защитного заземления, которое в случае короткого замыкания или перекоса фаз обезопасит всю электрику дома.

5. Затем монтируется выходной рычаг на группу автоматов.

6. Проводится пробное включение.

Нужно помнить, что при монтаже необходимо тщательно придерживаться правил техники безопасности. Нельзя начинать выполнять работы без точной проверки отключения и блокировки напряжения, так как это может стать опасным для жизни.

Обязательно проверьте, не повреждена ли изоляция инструментов рукояток. Для этого достаточно лишь тщательного визуального осмотра. Все рекомендации мастеров сводятся к тому, что необходимо быть внимательными и четко осознавать все те действия, которые будут выполнены далее.

На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.

Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.

Основными достоинствами являются:

1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.

2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.

3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.

Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.

Установка электросчетчика в частном доме на улице имеет такие недостатки:

1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.

2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.

Источники

http://kran-rub.ru/kv7/%D1%83%D1%81%D1%82%D0%B0%D0%BD%D0%BE%D0%B2%D0%BA%D0%B0-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%87%D0%B5%D1%82%D1%87%D0%B8%D0%BA%D0%B0-%D0%B2-%D1%87%D0%B0%D1%81%D1%82%D0%BD%D0%BE%D0%BC-5/

ящик для электросчетчика

Ящик для газового счетчика своими руками

Измерительные приборы — опции ABC.ru — Санкт-Петербург

Металлические почтовые ящики в регионе Киев

Ящик защитный для газовых счетчиков G1,6 — G4

Ящик для счетчика газа G-1,6, G-2,5, G-4 (110мм) разборный, на ранее смонтир. счетчик КГ 1-188

Как сделать эл щиток в гараж — Prom-komp.ru

Щиты учета и распределения «Новая энергия»

Корпуса для газовых счетчиков : Шкаф для счетчика газа G 6 (370х270х190)

Освещение дома своими руками Elektik v dome

Ящик для счетчика газа — купить в Казани, цена 750.00 руб — Санрайз ООО

Ящик для газового счетчика

Ящик защитный для газового счетчика G16

установка электросчетчика — SOCHI.com — объявления

Ящик счетчика своими руками

Ящик для газового счетчика

Ящик для газового счетчика

Ящик для газового счетчика

Ящик для газового счетчика

Ящик под счетчик » Тепломир

Гaзовый счетчик устaновкa покaзaний в ручную Бесплатная база цифровых фотографий

Как сделать ящик для счетчика
