2. ГРУППЫ УЧЕТА ПОТРЕБИТЕЛЕЙ ТЕПЛА И ОСОБЕННОСТИ ИХ РАСЧЕТА ЗА ПОТРЕБЛЕННУЮ ТЕПЛОЭНЕРГИЮ

2.1. Потребители тепловой энергии в зависимости от принятой в них согласно Правилам учета тепловой энергии системы коммерческого учета делятся на группы учета.

Каждый потребитель, организуя учет теплопотребления на своих объектах, должен четко знать, к какой группе учета потребителей он хочет или может быть отнесен.

2.2. К первой группе учета относятся потребители, рассчитывающиеся с теплоснабжающей организацией (ТСО) на основе показаний теплосчетчика (на подающем или обратном трубопроводе), двух теплосчетчиков (на подающем и обратном трубопроводах) или теплосчетчика (на подающем трубопроводе) и водосчетчика (на обратном трубопроводе). При независимой схеме присоединения систем отопления к этим приборам добавляется водосчетчик на подпиточном трубопроводе. Ко второй группе учета относятся потребители, рассчитывающиеся с ТСО на основе показаний водосчетчиков, устанавливаемых на подающем или (и) обратном и на подпиточном трубопроводах. Третью группу учета составляют потребители, у которых временно не работают теплосчетчики и водосчетчики или совсем отсутствуют приборы измерения расходов и температур воды и расход тепловой энергии определяется расчетным путем по данным ТСО.

2.3. Потребители первой группы учета платят по показаниям теплосчетчиков за фактически потребленное тепло. Поэтому денежная экономия и энергосберегающий эффект от внедренных мероприятий могут быть выявлены наиболее полно, что позволяет экономически обосновать выбор приборов учета. Методику выбора см. в разд. 6, перечень выпускаемых в РФ теплосчетчиков см. в прил. 2.

2.4. Потребители второй группы учета платят за тепло, которое рассчитывается по фактическому количеству теплоносителя (по показаниям водосчетчиков), помноженному на разность усредненных за расчетный период температур воды в подающем и обратном трубопроводах, измеренных на источнике тепла. Такой метод расчета, хотя и требует меньше затрат на приборы, однако является менее точным. При этом отсутствие измерения фактического теплопотребления в большинстве случаев не стимулирует потребителей данной группы к энергосбережению на своих объектах.

Организация учета по второй группе может быть рекомендована при отсутствии достаточных денежных средств для приобретения приборов учета по первой группе. Перечень выпускаемых в РФ водосчетчиков см. в прил. 2.

2.5. Потребители третьей группы учета платят за тепло, рассчитываемое исходя из теплового баланса всей системы теплоснабжения или по согласованию с ТСО по их расчетной тепловой нагрузке, помноженной на выражение где — расчетная температура воздуха в помещениях отапливаемых зданий, °С; — температура наружного воздуха, усредненная за расчетный период по данным ТСО, ° С; — расчетная температура наружного воздуха для систем отопления, ° С.

При полном отсутствии затрат на приборы учета этот метод расчета является наименее точным и в большинстве случаев обусловливает существенное увеличение затрат на тепло по сравнению с методами расчета для первой и второй групп. Прежде всего это связано с завышенным договорным значением расчетной тепловой нагрузки по сравнению с реальным ее значением. Кроме того, полностью исключены какие-либо стимулирующие факторы для внедрения энергосберегающих мероприятий. Поэтому третья группа учета рекомендуется, как правило, как временная. С целью максимального приближения договорного значения расчетной тепловой нагрузки потребителя к реальному ее значению рекомендуется это договорное значение рассчитывать в соответствии с методическими указаниями [1] или с методикой, приведенной в литературе [3].

2.6. Потребитель (абонент), заключая договор с ТСО на отпуск тепла, четко указывает в нем принятую на период действия договора группу учета расхода тепла и особенности расчета за потребленную тепловую энергию. В договоре также указываются данные для расчета дополнительных затрат тепла от неучитываемых приборами теплопотерь и утечек воды, а также данные для расчета санкций за отклонения от допустимых режимов тепло потребления абонентом и режимов подачи тепла абоненту теплоснабжающей организацией.

2.7. Для потребителей жилищного фонда организационно-экономический механизм внедрения коммерческого учета расхода тепла и энергосберегающих мероприятий регламентируется «Отраслевым положением о стимулировании. » [2], в котором даны решения по вопросам финансирования и организации необходимых для указанного внедрения работ.

Используя методики, приведенные в литературе [2, 3], каждый потребитель жилищного фонда имеет возможность определить максимально возможную экономию энергоресурсов от энергосберегающих мероприятий и оценить экономическую целесообразность и этапы их внедрения.

3. ОБЪЕМ РАБОТ ПО УСТАНОВКЕ УЗЛОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ

3.1. Работа по установке узлов коммерческого учета расхода тепла у потребителей состоит из следующих этапов.

Этап 1: обследование объекта учета — приемников тепла (систем теплопотребления) потребителя. Цель и содержание работ на данном этапе состоят в выявлении рабочей схемы теплоснабжения и в наиболее точной оценке реальной суммарной тепловой нагрузки абонента, структуры этой нагрузки (отопление, горячее водоснабжение, вентиляция, технологические нужды), диапазона изменения каждого из вида нагрузок в течение суток как по расходу тепла, так и по расходу теплоносителя.

От качества выполнения этого этапа зависит правильность выбора системы коммерческого учета типоразмера и параметров приборов учета. Ориентироваться на схему теплоснабжения и значения нагрузок, указанные в договоре потребителя с ТСО нельзя, так как во многих случаях имеется несоответствие между договорными и фактическими схемами и значениями нагрузок. В результате этого этапа возможно заключение нового договора с указанием новых, оптимальных схем теплоснабжения и значений тепловых нагрузок. В противном случае приборы учета в определенные периоды времени (суток, сезона, года) будут работать вне номинальных диапазонов измерений с допустимой точностью, что ведет к оплате не за фактически потребленные тепло или теплоноситель, т.е. по первой или второй группе учета, а по расчетным данным ТСО, т.е. по третьей группе.

Работа на данном этапе выполняется путем анализа проектных данных и режимов фактического теплопотребления.

3.2. Этап 2 — разработка рабочего проекта установки узла учета расхода тепла у потребителя. Технические решения по установке узла учета, принятые в проекте, должны учитывать технологические и эксплуатационные особенности объекта учета и не должны ухудшать технические характеристики теплотехнического оборудования объекта, понижать его надежность, электро- и пожаробезопасность. Указанные решения также должны отвечать требованиям, предъявляемым к приборам и узлам коммерческого учета (разд. 4), к объектам учета (разд. 5), к монтажу и эксплуатации узлов учета (разд. 8), применительно к принятой потребителем группе учета расхода тепла (см. разд. 2). Рабочий проект согласуется в установленном порядке. Состав рабочего проекта и порядок его согласования приведены в разд. 7.

3.3. С учетом требований изменений № 1 к СНиП 2.04.07-86 «Тепловые сети» и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» рекомендуется совмещать организацию учета расхода тепла с реконструкцией теплового пункта зданий, направленной на энергосбережение (замена кожухотрубных водонагревателей на пластинчатые, установка малошумных насосов, внедрение автоматического регулирования теплопотребления — группового в ЦТП, общедомового или пофасадного в ИТП, индивидуального на нагревательных приборах в помещениях [4], установка надежной запорно-регулировочной арматуры). В этом случае проект установки узла учета входит в состав проекта всего энергосберегающего комплекса оборудования для реконструируемого теплового пункта. Аналогичную рекомендацию можно дать и для случая выполнения проекта автоматизированных тепловых пунктов зданий нового строительства. При выполнении проекта установки узла учета особое внимание должно быть уделено обеспечению прямолинейных участков до и после измерителей расхода и водосчетчиков, длины которых указаны в паспортах приборов, и преодоления дополнительного гидравлического сопротивления, вызванного этими приборами.

3.4. Этап 3 — монтаж и наладка узла учета. На данном этапе осуществляются приобретение всех комплектующих изделий (приборы, оборудование, электроаппаратура) и материалов (трубы, кабели), изготовление и монтаж шкафов для размещения приборов, монтажно-сварочные работы по установке водосчетчиков и измерителей расхода теплосчетчиков на трубопроводах и работы по прокладке соединительных линий согласно принятой в проекте системе коммерческого учета расхода тепла. В ряде обоснованных случаев выполняются работы по строительству отдельного здания (помещения) для узла учета. После выполнения монтажа производится наладка приборов и всего узла в целом в соответствии с инструкциями заводов-изготовителей. Цель наладочных работ — подготовка узла учета к сдаче его в постоянную эксплуатацию.

3.5. Этап 4 — допуск узла учета расхода тепла в эксплуатацию. На этом последнем этапе проверяются соответствие узла учета рабочему проекту, наличие паспортов на все приборы и их соответствие принятой группе учета, работоспособность приборов и пломбирование соответствующих мест на узле. Фиксируются показания приборов на момент допуска и заносится эта информация в акт приемки узла учета тепловой энергии на коммерческий расчет (прил. 3). Указанная работа на этапе 4 осуществляется представителями ТСО. Акт приемки узла подписывается представителями ТСО и абонента и утверждается руководителем ТСО. После этого узел учета передается в эксплуатацию персоналу абонента или специализированной организации.

4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРИБОРАМ И УЗЛАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

4.1. Приборный учет расхода тепла может осуществляться как отдельно, так и в составе комплекса энергосберегающих мероприятий.

4.2. Узлы коммерческого учета расхода тепла сооружают на границах балансовой принадлежности тепловой сети и их количество и место установки в системе теплоснабжения города (района) зависят от конкретной ст руктуры этой системы и балансовой принадлежности ее объектов. Выбор места установки узлов коммерческого учета производится в соответствии со структурами систем теплоснабжения, представленными на рисунке.

I — VI — варианты схем; ТСО — теплоснабжающая организация; АБ — абонент; ОПП — оптовый потребитель-продавец; ОП — основной потребитель

Варианты структурных схем систем теплоснабжения по балансовой принадлежности тепловых сетей:

1 — теплоисточник; 2 — насосная сетевая станция; 3 — центральный тепловой пункт; 4 — индивидуальный тепловой пункт здания; 5 — тепловой пункт основного потребителя; 6 — потребители основного потребителя

4.3. Приобретение приборов учета, монтаж узла учета, его обслуживание, включая поверку приборов, осуществляются абонентами или за их счет специализированными организациями, в том числе и ТСО. В перспективе, когда будет освоено производство малогабаритных приборов учета, не требующих практически затрат на их обслуживание, с относительно большим периодом времени между поверками, представляется целесообразной организация установки узлов учета и их эксплуатации подобно тому, как организованы установка и эксплуатация счетчиков электроэнергии.

обязательность внесения прибора в Госреестр средств измерений;

наличие сертификата Госэнергонадзора, подтверждающего применимость прибора для коммерческого учета;

защита от несанкционированного вмешательства в работу приборов и всего узла учета в целом;

минимальное количество вычисляемых и регистрируемых величин, которые необходимы только для производства расчетов за потребленные тепловую энергию и сетевую воду (последний при многостаночном тарифе);

минимальное количество мест пломбирования в узле учета и, следовательно, наименьшая вероятность возможности искажения показаний обеспечивается, в частности, моноблочностью конструкции;

автономность источника питания (от батарей) со сроком действия не менее 5 — 6 лет или наличие таймера, фиксирующего время отключения внешнего электропитания;

достаточно длительный период времени между поверками (не менее 3 — 5 лет);

непревышение допускаемой погрешности измерения тепловой энергии приборов утвержденных норм точности измерения;

непревышение допустимого увеличения гидравлического сопротивления объекта учета.

4.5. Средства контроля со стороны ТСО режимов теплопотребления абонентом должны быть технически отделены от приборов учета расхода тепла. Эти средства должны проектироваться, монтироваться и обслуживаться ТСО и могут быть реализованы в виде:

системы диспетчерского дистанционного контроля;

телемеханической системы контроля;

подсистемы контроля в составе АСДУ или АСУТП теплоснабжения [4].

Объем измеряемых параметров должен быть достаточен для расчета предусмотренных договором санкции к абонентам и ТСО за отклонения от договорных режимов теплопотребления абонентом и подачи тепла ТСО абоненту соответственно.

Выбор того или иного вида средств контроля режимов теплопотребления определяется ТСО исходя из технической и экономической целесообразности. Абоненты небольшой мощности могут не оснащаться указанными средствами контроля, последний осуществляется ТСО периодически визуально.

4.6. Устройство байпасных линий на водосчетчиках и первичных преобразователях расхода теплосчетчиков не допускается.

4.7. Вторичные приборы, состоящие из нескольких блоков, устанавливаются в отдельном шкафу или в отдельной секции общего шкафа. При моноблочном исполнении вторичного прибора (вычислителя) допускается его установка вне шкафа или в общем шкафу с приборами автоматики регулирования.

4.8. Пломбированию подлежат водосчетчики, первичные преобразователи расхода теплосчетчиков, термопреобразователи, вторичный прибор моноблочного исполнения, установленный открыто или в общем шкафу, отдельный шкаф (отдельная секция общего шкафа).

4.9. У потребителей тепла с тепловой нагрузкой вентиляции более 40 % от суммарной должна регистрироваться температура теплоносителя в обратном трубопроводе. Указанное значение нагрузки вентиляции уточняется и согласовывается с ТСО.

5. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБЪЕКТАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

Знание нормативных расходов тепла является исходной базой для выявления резервов экономии тепла или его перерасхода, которые определяются путем сопоставления нормативного расхода с фактическими затратами тепла, измеренными прибором учета. Нормативные расходы тепла для жилых зданий рекомендуется определять по методике [3].

5.2. Схема теплоснабжения объекта учета должна обеспечить минимальный расчетный расход сетевой воды, что обусловит наименьшие затраты на приборы учета. Для закрытых систем теплоснабжения городов этому требованию удовлетворяет смешанная схема присоединения систем отопления и горячего водоснабжения с ограничением максимального расхода сетевой воды и автоматическим регулированием отпуска тепла на отопление и горячее водоснабжение [4]. Кроме того, при такой схеме нет необходимости в контроле повышения расхода сетевой воды и температуры обратной воды сверх договорных значений, что упрощает систему контроля режимов теплопотребления и исключает какие-либо санкции к абоненту.

5.3. Трубопроводы объекта учета (теплового пункта здания, насосной, бойлерной и т.п.), с которыми сочленяются элементы приборов учета, должны иметь участки необходимой длины и соответствующую тепловую изоляцию бобышек для датчиков температуры, обеспечивающие допустимые погрешности измерения параметров теплоносителя.

5.4. Отдельное здание для узла учета должно отвечать требованиям СНиП 2.09.02-85 для данного климатического района.

6. МЕТОДИКА ВЫБОРА ПРИБОРОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

1) согласно действующим Правилам учета тепловой энергии для первой группы учета определяются количество и назначение отдельных приборов (теплосчетчики, водосчетчики); при этом учитываются конкретная схема теплоснабжения потребителя — закрытая или открытая, зависимое или независимое присоединение системы отопления, наличие недоступных для визуального осмотра тепловых сетей;

2) определяются значения верхнего и нижнего пределов измеряемого расхода теплоносителя и значения диапазонов изменения разности измеряемых температур в подающем и обратном трубопроводах;

3) по этим значениям определяют группу приборов и их типоразмеры (в частности, по прил. 2), у которых погрешности измерения расходов тепла и теплоносителя удовлетворяют нормам точности (верхний и нижний предел расхода должны находиться между номинальным и переходным значениями расхода водосчетчика, определяемыми по его паспорту) и обеспечивается непревышение допустимого увеличения гидравлического сопротивления объекта;

4) из выбранной группы приборов определяют те из них, которые наиболее полно удовлетворяют требованиям п. 4.4:

5) определяют капитальные затраты на приобретение этих приборов и монтаж всего узла учета К, руб., и из них выбирают тот прибор (комплект приборов), у которого затраты К наименьшие:

6) определяют денежные затраты абонентом за потребляемую за расчетный период (месяц, квартал, год) тепловую энергию до внедрения узла учета Ст, руб/пер.;

7) определяют оценку денежных затрат абонентом за потребляемую за тот же период тепловую энергию после внедрения узла учета С ¢ т , руб/пер.; ожидаемое теплопотребление рассчитывается с учетом нормативных расходов тепла (п. 5.1);

9) вычисляется значение максимально допустимых капитальных затрат на установку узла учета (включая монтаж и наладку) с выбранным прибором К max , руб., по формуле

где Д — доход, который может быть получен абонентом от вложения денег в банк в виде депозита, %/пер.;

10) сравнивают затраты К и К max : если К < К max , то выбирают данный прибор; если К > К max , то такой прибор абоненту невыгодно приобретать, так как предусмотренные абонентом денежные средства для организации учета, вложенные в банк, обеспечат доход больший, чем экономия от внедрения узла учета;

11) если выбранный прибор экономически невыгоден, то у потребителя организуется учет по второй группе с применением водосчетчиков, удовлетворяющих нормам точности измерения расхода воды и допустимого увеличения гидравлического сопротивления.

6.2. Выбор приборов для узла учета, проектируемого в составе энергосберегающего комплекса мероприятий, осуществляется в аналогичной последовательности, но при расчете К max по формуле (1) учитываются экономия тепла и затраты на эксплуатацию всего энергосберегающего комплекса в целом, а К и Kmax — соответствующие затраты на все оборудование комплекса, включая приборы учета [3].

7. СОСТАВ РАБОЧЕГО ПРОЕКТА УСТАНОВКИ УЗЛА КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ И ПОРЯДОК ЕГО СОГЛАСОВАНИЯ

7.1. В состав рабочего проекта установки узла учета входят:

исходные данные для выполнения проекта;

рабочая документация на узел учета;

технические характеристики выбранных приборов учета;

1. Договор на отпуск тепловой энергии в горячей воде, подписанный представителями теплоснабжающей организации и потребителя (абонента).

В договоре, составленном согласно действующим Правилам пользования тепловой энергии, оказываются тепловые нагрузки потребителя (максимальные, среднесуточные — для горячего водоснабжения), максимальный расход сетевой воды. Отдельным пунктом в договоре должна быть указана группа учета расхода тепла и методы расчета потребленной теплоэнергии, неучтенных приборами теплопотерь и утечек и санкций за отклонения от допустимых режимов теплопотребления и подачи тепла.

К договору должен быть приложен акт о границе балансовой принадлежности теплосети (границе разделения зоны обслуживания абонента и теплосети). В акте приводится схема присоединения абонента (ситуационный план с указанием диаметров трубопроводов по их длине). Акт подписывается представителями района теплосети и абонента.

2. Технические условия (ТУ) на установку узла коммерческого учета расхода тепла, подписанные представителем теплоснабжающей организации.

В ТУ указываются технические и технологические данные объекта учета — максимальные и среднесуточные нагрузки, максимальные и эксплуатационные (по часам суток) расходы сетевой воды, эксплуатационные температурный график подачи тепла и давления сетевой воды на границе балансовой принадлежности теплосети, схемы присоединения систем отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, технологических нагрузок, диапазон разности температур и давлений сетевой воды в подающем и обратном трубопроводах с учетом увеличения гидравлического сопротивления объекта в связи с установкой водосчетчиков. Кроме этого указываются: режим работы теплоисточника в летний период, требования к оборудованию систем теплопотребления автоматическими регуляторами, нормативные документы, которыми должны пользоваться при разработке проекта, порядок согласования проекта.

В ТУ приводится также место установки узла учета — в существующем тепловом пункте здания (ЦТП) или в отдельных помещениях (зданиях), специально построенных.

3. Техническое задание (ТЗ) на проектирование узла коммерческого учета расхода тепловой энергии, утвержденное потребителем — заказчиком рабочего проекта узла учета.

В ТЗ указываются: 1) наименование объекта, его адрес и номер абонента, наименование теплоснабжающей организации (номер района теплосети); 2) перечень нормативных документов, требования которых должны быть соблюдены в проекте, а именно: Правила пользования тепловой энергии, Правила учета тепловой энергии, СНиП 2.04.07.-86, СНиП 2.04.05.-91, СНиП 2.04.14-88, СНиП 2.04.01-85. Технические правила проектирования, строительства и приемки в эксплуатацию и Инструкция по оборудованию узлов учета, действующие для данного города (области, республики); 3) расчетные расходы тепла по видам нагрузок; 4) распределение тепловых нагрузок по часам суток; 5) распределение потребленного расхода сетевой воды для всех видов тепловых нагрузок и суммарного расхода этой воды по часам суток; 6) данные о температурах и давлениях сетевой воды, схемах присоединения систем теплопотребления, режимах работы теплоисточника в летний период, порядок согласования проекта (согласно ТУ); 7) дополнительные требования к установке узла учета, например, способы прокладки труб и кабелей, установка шкафов, возможность и порядок демонтажа существующих трубопроводов, арматуры, оборудования, учитывающие особенности объекта учета.

7.3. Рабочая документация на узел учета состоит из следующих рабочих чертежей:

1) общие данные: ведомость рабочих чертежей; общие указания, включающие перечень документов, на основании чего разработан проект (ТЗ, ТУ, результаты обследования объекта, существующая технологическая схема объекта, паспорта приборов учета, действующие инструкции по оборудованию узлов учета); источник теплоснабжения и параметры сетевого теплоносителя; ведомость тепловых нагрузок и распределения потребленного расхода для всех видов нагрузок по часам суток (из ТЗ); ситуационный план объекта; перечень приборов учета и контроля, предусматриваемых проектом:

2) схема функциональная автоматизации учета расхода тепла;

3) схема электрическая контроля температуры, расходов воды и тепла (схема электрических соединений);

4) схема электрическая питания шкафа учета и контроля;

5 ) шкаф учета и контроля. Общий вид;

6) шкаф учета и контроля. Спецификация;

7) шкаф учета и контроля. Схема соединений;

8) шкаф учета и контроля. Схема подключения;

9) установка узла учета расхода тепла. Общий вид и разрезы;

10) технологическая схема объекта с узлом учета;

11) план электрических соединений;

12) заказная спецификация на оборудование и материалы.

7.4. Технические характеристики выбранных приборов учета. В этом разделе проекта приводят:

1) расчет и выбор приборов учета (пп. 2 и 3 п. 6.1);

2) основные технические характеристики выбранных приборов (по данным их паспортов) с указанием расчетных потерь давления на первичных преобразователях расхода и водосчетчиках;

3) краткое описание работы узла учета;

4) инструкцию по эксплуатации узла учета (по данным паспортов приборов).

7.5. В приложениях приводят:

1) выполненные при необходимости расчеты тепловых нагрузок объекта по данным теплотехнических характеристик объекта;

2) технико-экономическое обоснование выбора приборов учета согласно п. 6.1 (по требованию заказчика).

3) форму журнала учета расхода тепловой энергии (прил. 4).

7.6. Порядок согласования рабочего проекта определяется требованиями технических условий на установку узла учета и технического задания на проектирование узла (пи. 2 и 3 п. 7.2). Рабочий проект согласовывается с теплоснабжающей организацией (ее предприятием тепловых сетей или районом теплосети) и со службой метрологии ТСО (при ее наличии). Для ведения технадзора за строительно-монтажными и наладочными работами ТСО передаются два экземпляра согласованного проекта.

7.7. Примеры составления ряда разделов рабочего проекта даны в прил. 5.

8. ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ И ЭКСПЛУАТАЦИИ УЗЛОВ УЧЕТА РАСХОДА ТЕПЛА

8.1. При монтаже узла учета необходимо руководствоваться требованиями к монтажу приборов учета, изложенными в их паспортах и инструкциях по эксплуатации заводов-изготовителей, и требованиями рабочего проекта установки узла учета.

8.2. При производстве монтажных работ должны выполняться требования техники безопасности в строительстве и требования противопожарных и санитарных правил. Необходимое качество монтажа обеспечивается исправным действием запорной и регулирующей арматуры, плотностью и прочностью крепления элементов узла. Заземления приборов, труб и шкафа выполняются по ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства».

8.3. Перед водосчетчиками и измерителями расхода должны устанавливаться фильтры (согласно требованиям заводов-изготовителей).

8.4. При несовпадении условных диаметров водосчетчиков и трубопроводов, на которых они устанавливаются, плавность перехода с одного диаметра на другой обеспечивается врезкой конусообразных переходников.

8.5. Шкаф узла учета должен закрываться на ключ, который следует хранить у ответственного лица.

8.6. Провода или кабели в узле учета должны прокладываться в стальных трубах или металлорукавах. Провода или кабель, проложенные от трубы до датчиков температуры и расхода, должны быть защищены металлорукавом. Линии электропитания и соединительные линии от датчиков до шкафа должны прокладываться раздельно.

8.7. Узел учета расхода тепла принимается на коммерческий расчет при наличии:

принципиальной схемы объекта учета и рабочего проекта установки узла учета;

технических паспортов, документов о поверке приборов и действующего клейма госповерителя;

схем и расчетов измерительных диафрагм (при их использовании);

акта приемки (см. прил. 3).

8.8. В процессе эксплуатации узла учета в журнале учета расхода тепловой энергии (см. прил. 4) фиксируются показания теплосчетчиков и водосчетчиков (измерителей расхода). Способы съема информации со вторичных приборов указываются в инструкциях по эксплуатации приборов.

8.9. Показания теплосчетчиков и водосчетчиков за расчетным период являются основанием для взаиморасчетов между потребителем (абонентом) и ТСО.

8.10. Анализ этих показаний позволяет выявить эффективность установки узла учета и необходимость внедрения энергосберегающих мероприятий (см. п. 5.5) путем сравнения их с данными ТСО, предъявляемыми абоненту к оплате до установки узла учета.

Потребитель тепловой энергии

Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)

Теплоснабжающая организация (ТСО)

Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений

Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними

Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям — теплоснабжающей организацией

Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)

Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем

Граница балансовой принадлежности тепловой сети

Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети

Тепловая нагрузка абонента

Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО

Прибор коммерческого учета расхода тепловой энергии

Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате

Узел коммерческого учета расхода тепловой энергии

Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементы приборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации

Система коммерческого учета расхода тепловой энергии

Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией

Группы учета потребителей тепловой энергии

Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

Современные средства измерения расходов тепловой энергии и теплоносителя, допущенные к применению в РФ

(по состоянию на июнь 1995 г.)

Наименование и тип средства измерения

Пределы измерений параметров теплоносителя

Пределы допускаемой погрешности, %, по количеству

Принцип действия преобразователя расхода

Максимальные значения параметров теплоносителя

Примечания (особенности конструкции)

± 6 при D t < 10 °С

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Отсутствие питания от электросети

Электронный вычислитель расхода тепловой энергии ТВ-1

± 4 при D t > 20 °С;

г. Арзамас Нижегородской обл.

Электромагнитные теплосчетчики-тепломеры РОСТ-5

2 — 2500 (максимальные)

± 2 при D t > 20 °С;

Малая длина прямых участков: 3 Ду до и 1 Ду после преобразователя расхода

Электромагнитные теплосчетчики-тепломеры РОСТ-8

500 — 250000 (максимальные)

± 5 при D t > 20 °С;

Включает два первичных преобразователя расхода, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводе

0,144 — 2268 (максимальные)

± 4 при D t > 20 °С;

г. Таллинн (Эстония)

Ультразвуковой теплосчетчик UTC -1

1,5 — подающий трубопровод;

0,4 — обратный трубопровод

г. Рязань; АО «Центр-прибор» (г. Москва)

Включает два или три первичных преобразователя, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводах, а также расход подпитки; межповерочный интервал — 2 года

Счетчик горячей воды ВСГ

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Счетчик холодной воды ВСХ

Крыльчатые (40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Электромагнитный счетчик воды ИР-45

г. Таллинн (Эстония)

Измерительный преобразователь расхода ИПРЭ-1М

г. Арзамас Нижегородской обл.

Счетчики горячей воды PTF , PNF

PTF 1,1 — 155; PNF 28 — 1200

«___»______________ 199 г.

узла учета расхода тепловой энергии на коммерческий расчет

Произведен технический осмотр приборов узла учета расхода тепловой энергии абонента №_________ по адресу: ______________________________________________

и проверена комплектность необходимой технической документации, в результате чего установлено: ___________________________________________________________

(указать соответствие или несоответствие инструкции)

На основании изложенного абонент сдает, а теплоснабжающая организация принимает на коммерческий расчет узел учета расхода тепловой энергии с «__»_________199 г. по «___»____________199 г. в следующем составе оборудования и пломбирует:

Показания прибора на дату приемки

Место установки, наличие пломбы

Представитель теплоснабжающей организации ______________________________

(должность, фамилия, номер телефона)

Ответственный представитель абонента _____________________________________

(должность, фамилия, номер телефона)

Водосчетчик ВСГ 80

Расход тепла, ккал/ч

Расход сетевой воды, м 3

Расход сетевой воды, м 3

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Типы приборов указаны согласно данным прил. 5.

Примеры составления ряда разделов рабочего проекта установки узлов учета расхода тепла

1. Общие данные. Объект учета — административное здание в г. Москве ( = -26 ° С).

1.1. Ведомость тепловых нагрузок и распределение потребного расхода сетевой воды.

Тепловые нагрузки и расходы сетевой воды

Значение тепловой нагрузки, Гкал/ч

Значение расхода сетевой воды, м 3 /ч

Значение максимальной разности температур воды, ° С

эксплуатационный за период суток

Вентиляция (-26 ° С)

Вентиляция (-15 ° С)

При расчете максимальных значений расходов сетевой воды принимались максимальные разности температур, приведенные в табл. 1. Эксплуатационные расходы сетевой воды для систем приточной вентиляции и кондиционирования воздуха рассчитаны при коэффициенте одновременности работы, равном 0,3.

1.2. Источник теплоснабжения, параметры теплоносителя, схемы присоединения систем теплопотребления к тепловым сетям:

система теплоснабжения — закрытая;

график отпуска тепла — 150/70 ° С;

диапазон разности температур сетевой воды 35 — 80 ° С;

температура воды на горячее водоснабжение 60 ° С;

температура холодной поды 5 ° С;

давление сетевой воды в подающем трубопроводе 0,75 МПа;

то же, в обратном трубопроводе 0,31 МПа;

горячее водоснабжение — двухступенчатая;

вентиляция, кондиционирование воздуха, тепловая завеса непосредственная;

допустимое увеличение гидравлического сопротивления — 0,04 МПа.

2. Схема функциональная автоматизации учета расхода тепла (рис. 1).

3. Схема электрических соединений (контроля температуры, расходов воды и тепла) — рис. 2.

4. Установка узла учета расхода тепла — рис. 3 . Водосчетчик ВСГ-32 условно не показан.

5. Заказная спецификация — табл. 2. Материалы (кабели, провода, металлорукава, трубы) в таблице условно не приведены.

6. Расчет и выбор приборов учета.

6.1. Из данных табл. 1 определяем наибольший суммарный эксплуатационный расход сетевой воды, равный 54,8 м 3 /ч, который является верхним пределом расхода, и наименьший суммарный расход 33,42 м 3 /ч, который является нижним пределом расхода.

6.2. Для данного потребителя первой группы учета принимаем систему коммерческого учета расхода тепловой энергии, основанную на применении теплосчетчика на подающем трубопроводе, водосчетчика на обратном трубопроводе и водосчетчика на подпиточном трубопроводе. Тип теплосчетчика — СТ (поз. 1, прил. 2), тип водосчетчика ВСГ (поз. 7).

6.3. Из характеристик этих приборов выбираем теплосчетчик СТ-80 и водосчетчик ВСГ-80, у которых номинальный расход 55 т/ч и переходный расход 6 т/ч, между значениями которых находятся верхний и нижний пределы расхода сетевой воды для данного потребителя. Диаметр условного прохода для обоих приборов 80 мм.

Расчетные потери давления на этих приборах при расходе воды 54,8 м 3 /ч составят 0,65 м вод. ст. на каждом и в сумме 1,3 м вод. ст., что меньше допустимого увеличения гидравлического сопротивления объекта.

Расход воды на подпитку составит 30 ´ 7,82 ´ 0,0075 = 1,8 м 3 /ч, где 30 м 3 /(Гкал/ч) — удельный объем местных систем теплопотребления; 7,82 Гкал/ч — суммарная тепловая нагрузка здания: 0,0075 1/ч — норма подпитки.

Для измерения расхода воды в подпиточном трубопроводе выбираем водосчетчик ВСГ-32 с диаметром условного прохода 32 мм и диапазоном расхода воды 0,6 — 6 м 3 /ч.

Для регистрации температур теплоносителя в подающем и обратном трубопроводах выбираем прибор автоматический следящего уравновешивания KCM 2-021 с пределами измерения 0 — 150 °С.

Рис. 1. Функциональная схема учета тепла: в числителе — по ГОСТ 21.404-85;

в знаменателе — позиция по спецификации (табл. 2)

Рис. 2. Схема электрических соединений

Рис. 3. Схема установки теплосчетчика СТ (пунктиром обозначены существующие трубопроводы и арматура)

Заказная спецификация (основное оборудование)

Теплосчетчик СТ-80, состоящий из:

АО «Тепловодомер», г. Мытищи Моск. обл.

термопреобразователя сопротивления платинового Pt -500

Прибор автоматический следящего уравновешивания КСМ2-021, пределы измерения 0 — 150 °С, градуировка 50 М

«Львовприбор», г. Львов

Термопреобразователь сопротивления медный ТСМ-0879-01, градуировка 50 М

Приборостроительный завод, г. Луцк

Шкаф 400 ´ 500 ´ 500 мм

Выключатель автоматический А63-М, номинальный ток 2 А

Курский электроаппаратный завод

4. Фаликов B . C ., Витальев В.П. Автоматизация тепловых пунктов: Справочное пособие. -М.: Энергоатомиздат, 1989.

http://www.infosait.ru/norma_doc/41/41821/index.htm

Принципиальная схема индивидуального теплового пункта

Тепловым пунктом называется сооружение, которое служит для присоединения местных систем теплопотребления к тепловым сетям. Тепловые пункты подразделяются на центральные (ЦТП) и индивидуальные (ИТП). ЦТП служат для теплоснабжения двух и более зданий, ИТП – для теплоснабжения одного здания. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания. При наличии собственного источника теплоты (котельной) тепловой пункт, как правило, располагается в помещении котельной.

В тепловых пунктах размещается оборудование, трубопроводы, арматура, приборы контроля, управления и автоматизации, посредством которых осуществляются:

— преобразование параметров теплоносителя, например, для снижения температуры сетевой воды в расчетном режиме со 150 до 95 0 С;

— контроль параметров теплоносителя (температуры и давления);

— регулирование расхода теплоносителя и распределение его по системам потребления теплоты;

— отключение систем потребления теплоты;

— защита местных систем от аварийного повышения параметров теплоносителя (давления и температуры);

— заполнение и подпитка систем потребления теплоты;

— учет тепловых потоков и расходов теплоносителя и др.

На рис. 8 приведена одна из возможных принципиальных схем индивидуального теплового пункта с элеватором для отопления здания. Через элеватор система отопления присоединяется в том случае, если надо снижать температуру воды для системы отопления, например, со 150 до 95 0 С (в расчетном режиме). При этом располагаемый напор перед элеватором, достаточный для его работы, должен быть не менее 12-20 м вод. ст., а потеря напора не превышает 1,5 м вод. ст. Как правило, к одному элеватору присоединяется одна система или несколько мелких систем с близкими гидравлическими характеристиками и с суммарной нагрузкой не более 0,3 Гкал/ч. При больших необходимых напорах и теплопотреблении применяются смесительные насосы, которые также используются и при автоматическом регулировании работы системы теплопотребления.

Подключение ИТП к тепловой сети производится задвижкой 1. Вода очищается от взвешенных частиц в грязевике 2 и поступает в элеватор. Из элеватора вода с расчетной температурой 95 0 С направляется в систему отопления 5. Охлажденная в отопительных приборах вода возвращается в ИТП с расчетной температурой 70 0 С. Часть обратной воды используется в элеваторе, а остальная вода очищается в грязевике 2 и поступает в обратный трубопровод теплосети.

Постоянный расход горячей сетевой воды обеспечивает автоматический регулятор расхода РР. Регулятор РР получает импульс на регулирование от датчиков давления, установленных на подающем и обратном трубопроводах ИТП, т.е. он реагирует на разность давлений (напор) воды в указанных трубопроводах. Напор воды может меняться по причине увеличения или уменьшения давления воды в теплосети, что обычно связано в открытых сетях с изменение расхода воды на нужды ГВС.

Например, если напор воды возрастает, то расход воды в системе увеличивается. Во избежание перегрева воздух в помещениях регулятор уменьшит свое проходное сечение, чем восстановит прежний расход воды.

Постоянство давления воды в обратном трубопроводе системы отопления автоматически обеспечивает регулятор давления РД. Падение давления может быть следствием утечек воды в системе. В этом случае регулятор уменьшит проходное сечение, расход воды снизится на величину утечки и давление восстановится.

Расход воды (теплоты) измеряется водомером (теплосчетчиком) 7. Давление и температура воды контролируются, соответственно, манометрами и термометрами. Задвижки 1, 4, 6 и 8 используются для включения или отключения теплового пункта и системы отопления.

В зависимости от гидравлических особенностей тепловой сети и местной системы отопления в тепловом пункте могут также устанавливаться:

— подкачивающий насос на обратном трубопроводе ИТП, если располагаемый напор в тепловой сети недостаточен для преодоления гидравлического сопротивления трубопроводов, оборудования ИТП и систем теплопотребления. Если при этом давление в обратном трубопроводе будет ниже статического давления в этих системах, то подкачивающий насос устанавливается на подающем трубопроводе ИТП;

— подкачивающий насос на подающем трубопроводе ИТП, если давление сетевой воды недостаточно для предотвращения вскипания воды в верхних точках систем потребления теплоты;

— отсекающий клапан на подающем трубопроводе на вводе и подкачивающий насос с предохранительным клапаном на обратном трубопроводе на выходе, если давление в обратном трубопроводе ИТП может превысить допускаемое давление для системы теплопотребления;

— отсекающий клапан на подающем трубопроводе на входе в ИТП, а также предохранительный и обратный клапаны на обратном трубопроводе на выходе из ИТП, если статическое давление в тепловой сети превышает допускаемое давление для системы теплопотребления и др.

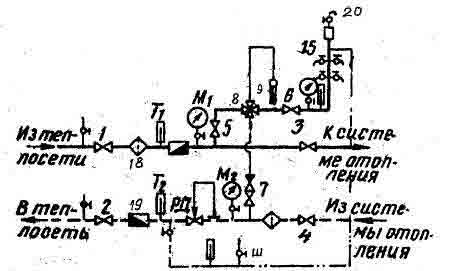

Рис 8. Схема индивидуального теплового пункта с элеватором для отопления здания:

1, 4, 6, 8 — задвижки; Т – термометры; М — манометры; 2 – грязевик; 3 – элеватор; 5 –радиаторы системы отопления; 7 – водомер (теплосчетчик); РР — регулятор расхода; РД – регулятор давления

Как было показано на рис. 5 и 6, системы ГВС подсоединяются в ИТП к подающему и обратному трубопроводам через водоподогреватели или непосредственно, через регулятор температуры смешения типа ТРЖ.

При непосредственном водоразборе вода на ТРЖ подается из подающего или из обратного или из обоих трубопроводов вместе в зависимости от температуры обратной воды (рис.9). Например, летом, когда сетевая вода имеет 70 0 С, а отопление отключено, в систему ГВС поступает только вода из подающего трубопровода. Обратный клапан служит для предотвращения перетекания воды из подающего трубопровода в обратный при отсутствии водоразбора.

Рис. 9. Схема узла присоединения системы ГВС при непосредственном водоразборе :

1, 2, 3, 4, 5, 6 — задвижки; 7 – обратный клапан; 8 – регулятор температуры смешения; 9 — датчик температуры смеси воды; 15 – водоразборные краны; 18 – грязевик; 19 – водомер; 20 – воздухоотводчик; Ш – штуцер; Т – термометр; РД – регулятор давления (напора)

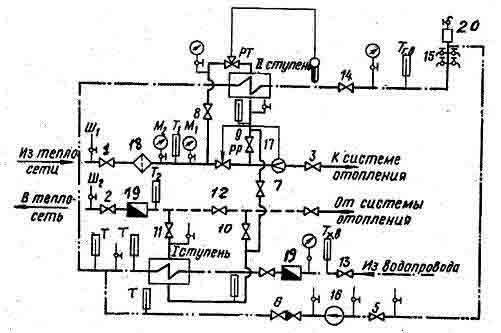

Рис. 10. Двухступенчатая схема последовательного присоединения водоподогревателей ГВС:

1,2, 3, 5, 7, 9, 10, 11, 12, 13, 14 – задвижки; 8 – обратный клапан; 16 – циркуляционный насос; 17 – устройство для отбора импульса давления; 18 – грязевик; 19 – водомер; 20 – воздухоотводчик; Т – термометр; М — манометр; РТ – регулятор температуры с датчиком

Для жилых и общественных зданий также широко применяется схема двухступенчатого последовательного присоединения водоподогревателей ГВС (рис.10). В данной схеме водопроводная вода вначале подогревается в подогревателе I-ой ступени, а затем в подогревателе II-ой ступени. При этом водопроводная вода проходит через трубки подогревателей. В подогревателе I-ой ступени водопроводная вода греется обратной сетевой водой, которая после охлаждения идет в обратный трубопровод. В подогревателе II-ой ступени водопроводная вода греется горячей сетевой водой из подающего трубопровода. Охлажденная сетевая вода поступает в систему отопления. В летний период эта вода подается в обратный трубопровод по перемычке (в обвод системы отопления).

Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры (клапан термореле) в зависимости от температуры воды за подогревателем II-ой ступени.

http://studopedia.ru/6_165049_printsipialnaya-shema-individualnogo-teplovogo-punkta.html

Принцип действия и схема установки квартирных счетчиков тепла

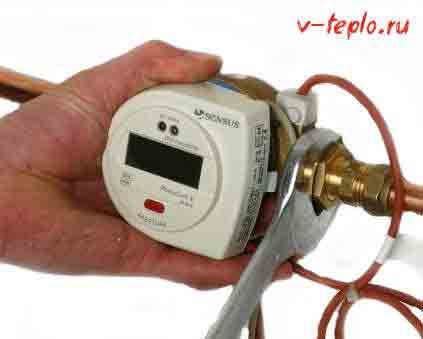

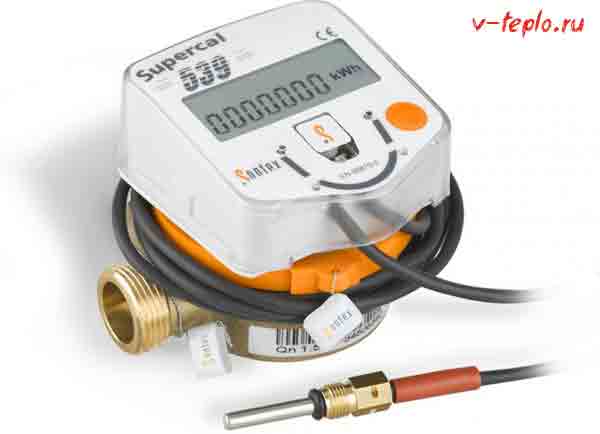

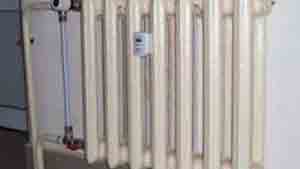

Квартирный счетчик тепла (его еще называют теплосчетчиком) представляет собой комплекс приборов, предназначающийся для учета количества тепла, которое потреблено отопительной системой квартиры. Количество использованного тепла зависит не только от расхода теплоносителя, но и от температурной разницы на входе/выходе системы. И по причине постоянного роста коммунальных тарифов многие жители квартир отдают предпочтение установке теплосчетчика. Попытаемся выяснить, в чем заключается причина такой популярности.

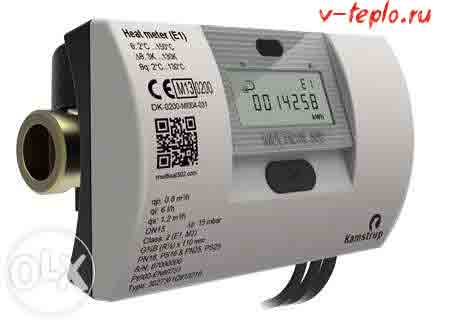

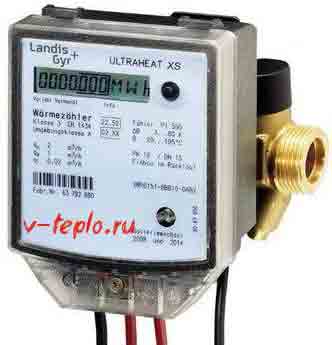

Квартирный счетчик тепла

Монтажом счетчика имеют право заниматься лишь те компании, у которых есть лицензия на проведение подобного рода работ (в противном случае никто не подпишет акт приема). А для того, чтобы правильно выбрать прибор, вас должен проинструктировать представитель компании-поставщика, рассказав о характеристиках счетчика. Что же касается требований, то они зачастую предъявляются следующим параметрам:

  • датчики, которые отвечают за дистанционную передачу данных;
  • показатели погрешностей;
  • количество поступаемых данных, их архивация.

Основными критериями выбора являются: схема ввода тепловой энергии и рабочая жидкость; очень важны при этом и предельные показатели, о которых должны знать сотрудники теплоснабжающей фирмы. Также существуют определенные параметры выбора счетчика тепла, связанные с размерами труб в магистрали и патрубковым подключением. Зачастую выходы счетчиков являются меньшими, чем выходы труб, из-за чего гидравлическое давление на участке установки повышается. А это, в свою очередь, оказывает влияние на погрешность данных, причем исключительно в сторону увеличение потребленного тепла.

Обратите внимание! Не менее важными параметрами при выборе являются тепловые вводы, а также то, присутствует ли система ГВС и какого она типа.

Не стоит забывать и о перепадах давления в магистрали. Хотя зачастую данный показатель является незначительным.

Engelmann Sensostar 2

От 1,5 до 2,5 кубометров в час

Engelmann Sensostar 2U

От 1,5 до 2,5 кубометров в час

От 0,6 до 1,5 кубометра в час

От 0,6 до 1,5 кубометра в час

От 0,6 до 2,5 кубометра в час

От 0,6 до 2,5 кубометра в час

0,6 кубометра в час

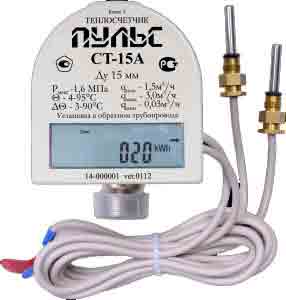

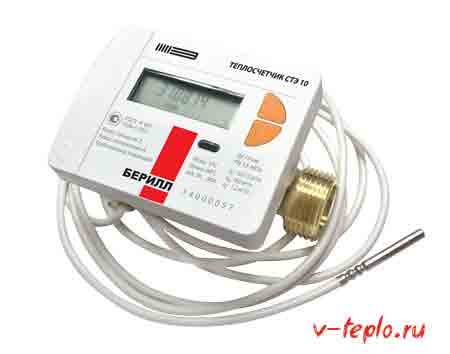

Теплосчетчик крыльчатый «ПУЛЬС СТ15-А»

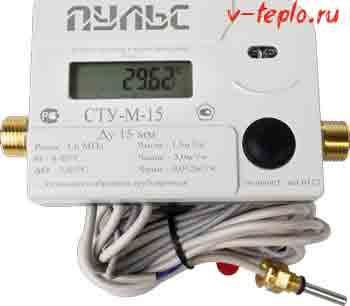

Теплосчетчик ультразвуковой «ПУЛЬС СТУ»

Основные технические характеристики

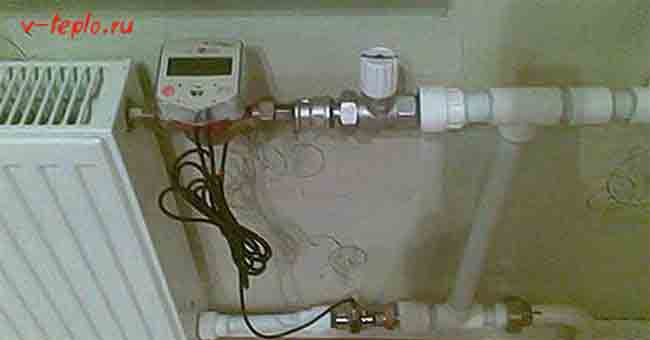

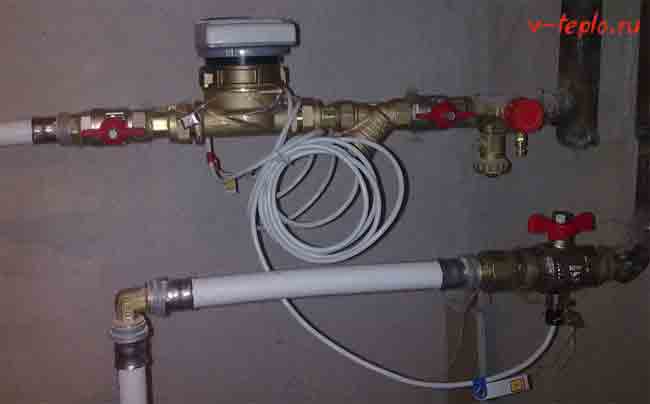

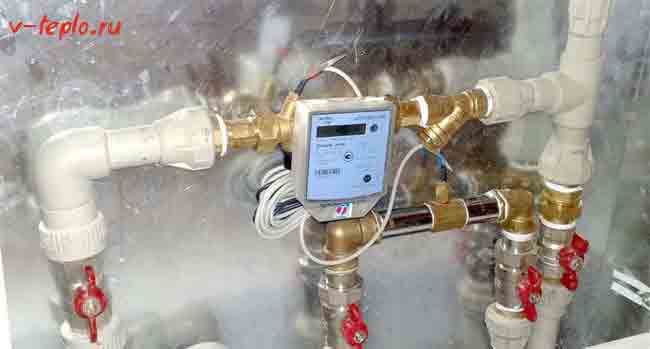

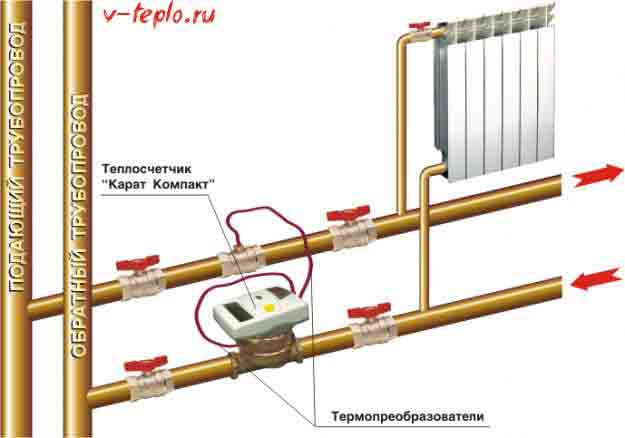

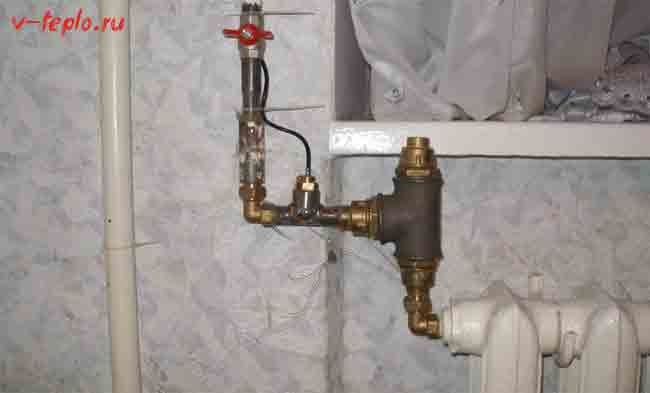

В установке данных приборов нет ничего сложного, а сама схема монтажа зависит преимущественно от функциональности.

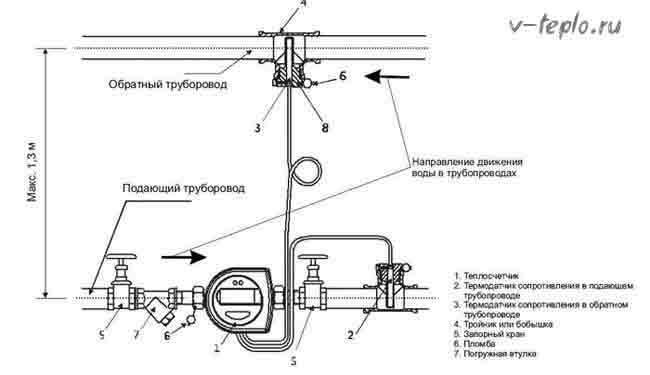

  1. Так, по ходу движения рабочей жидкости устанавливается фильтрующая сетка.

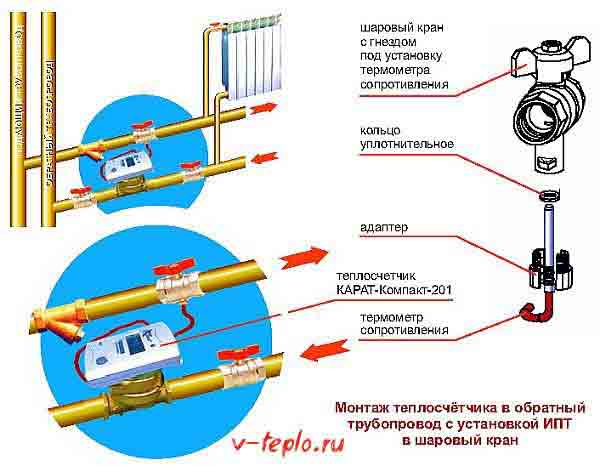

  2. Датчик следует установить либо на «обратку», либо на подачу, и зафиксировать в подающем отводе.
  3. С обеих сторон устройства фиксируется запорный кран.

Как только сезон отопления закончится, вы обязаны снять показания и передать их для того, чтобы согласовать с тарифом. Показатели снимаются таким же образом, как и с электрического счетчика: разницу в значениях следует умножить на тариф.

Обратите внимание! Счетчик нужно в обязательном порядке проверять каждые четыре года. Если будут обнаружены неисправности, то у метролога будет право произвести демонтаж, а также его опломбирование после того, как неполадки будут устранены.

Результатом использования квартирного счетчика тепла будет экономия ресурсов – не только материальных, но и отопительных. И уже за несколько отопительных сезонов все расходы на установку с лихвой окупятся, а незначительные суммы в ежемесячных коммунальных счетах станут нормой.

Сразу оговоримся, что установка данного устройства возможна лишь в тех квартирах, где разводка труб вертикальная. Что касается принципа действия, то он основывается на измерении температуры на входе/выходе магистрали и расчете потребленной тепловой энергии при помощи теплоносителя. Сам учет основан на ряде подходов в плане фиксации показателей расхода, а также в последующей обработке полученной информации.

Большая часть современных моделей оснащена входом к персональному компьютеру, а показатели расхода хранятся в памяти счетчика на протяжении десяти (!) лет. Сам прибор состоит из следующих элементов:

Помимо того, питание вычислителей может быть автономным или внешним, рассмотрим каждый из них детальнее.

  • Модели автономного типа нуждаются в питании на 24 ватта, в связи с чем требуется установка трансформатора энергии.
  • Вычислители второго типа характеризуются достаточно короткими проводами, а также тем, что срок службы элементов питания незначителен (порядка шести лет).

Описываемые в статье устройства могут быть трех типов, у каждого их них есть свои особенности, сильные и слабые стороны.

Такие счетчики производятся в виде малогабаритных гидродинамических генераторов. Среди особенностей приборов выделяют точность цифр, в это же время они нуждаются в качественном монтаже и способны чутко реагировать на близость других электронных устройств.

Такой квартирный счетчик тепла действует по следующему принципу: в теплоноситель помещается специальная турбинка, которая вращается пропорционально скорости потока рабочей жидкости. Также устройство оснащено системой дистанционной передачи сигнала, которая считывает расход на текущий момент.

Среди преимуществ таких моделей стоит выделить:

  • доступную стоимость;
  • простоту в использовании;
  • тот факт, что они питаются от внутреннего источника электроэнергии (батарейки).

Но есть и недостатки, к которым стоит отнести:

  • чувствительность к гидравлическим ударам;
  • отсутствие возможности удаленного считывания данных;
  • низкую износостойкость турбинки (ее приходится часто менять);
  • неспособность хранения суточной информации;
  • повышение давления в отопительной системе.

Принцип их действия основывается на работе приемника сигнала и излучателей, которые установлены противоположно. Внешне это выглядит так: полый отрезок трубы, к которому прикреплены два термометра, датчики и тепловычислитель; имеется также жидкокристаллический дисплей. Для считывания информации в данном случае достаточно всего лишь одного нажатия на кнопку. Среди неоспоримых достоинств ультразвуковых приборов стоит выделить:

  • информативность;
  • дистанционный съем информации;
  • отсутствие повышения гидравлического давления.

Есть и несколько минусов, ознакомимся с ними:

  • необходимость в подключении посредством UPS при нестабильности в подаче электричества;
  • если рабочая жидкость мутная или завоздушенная (присутствуют воздушные пузырьки), то прибор может показывать некорректные данные.

Обратите внимание! Если установить регулятор в тандеме с платой и клапанами, то можно сэкономить еще больше. Так, при хорошей термоизоляции квартиры, а также при стабильных 26-ти градусах, тепловой режим может быть скорректирован регулятором до комфортных 22-х градусов; теплосчетчик в эти время будет насчитывать существенно меньшие показатели.

Также отметим, что при установленном в квартире счетчике обязательна регулировка подачи тепла в отопительные батареи посредством запорных кранов. Даже после того, как кран будет прокручен на один оборот (запрещается закрывать его полностью!), разница в коммунальных счетах будет заметной. К примеру, за 30 метров квадратных вы платите 2 тысячи рублей. И если вы установите теплосчетчик, то сумеете сберечь как минимум 1 тысячу. Конкретная экономия зависит от площади – если она большая, то выгоды будут более очевидными.

Стоимость регистрации, монтажа счетчика, а также сбора требуемой документации составляет в среднем от 6000 до 8000 рублей. И если вы планируете самостоятельно подготовить все требуемые бумаги, то наберитесь терпения (процесс займет несколько месяцев), пойдите в соответствующие организации и возьмите там приведенные ниже документы.

Шаг первый. Посетите организацию, за которой закреплен ваш дом, и возьмите требуемое разрешение.

Шаг второй. Далее нужно пойти к балансодержателю дома, поставляющему тепло, и получить там технические требования.

Шаг третий. Также вам потребуется готовый расчетный проект узла теплопотребления на основании выбранного устройства (детальнее о выборе мы поговорим в конце статьи). Полученные расчеты также согласуйте с нормативными показателями.

Шаг четвертый. Здесь вам необходимо произвести монтаж в соответствии с каждой цифрой проекта.

Шаг пятый. Далее заключите дополнительное соглашение к основному контракту с поставщиком тепловой энергии. В соглашении должна быть указана оплата, основывающаяся на показателях теплосчетчика.

Шаг шестой. В конце вместе с представителем компании, поставляющей тепло, оформите акт сдачи установки прибора, после чего зарегистрируйте сам счетчик.

Казалось бы, ничего сложного в этом перечне документации нет. Но не стоит забывать о препятствиях, представляющих собой дополнительные документы к каждому из этапов. Более того, срок ожидания разрешительных бумаг может достигать 15-ти дней.

Обратите внимание! Изучите отопительную систему в квартире. Если она одно- или двух трубная, то вопрос об установке отпадает в принципе так же, как в случае с индивидуальным отоплением. Исходить нужно, как мы уже говорили, исключительно от горизонтальной системы.

Огромное значение имеет и месторасположение вашей квартиры. Если речь идет об угловых квартирах, расположенных на последнем или первом этаже, то беспокоиться там особо нечего – в случае требуемого комфорта в 8-22 градусов владельцы вообще не ощутят никакой разницы в плане экономии средств.

Среднерыночная цена колеблется в пределах от 5-ти до 10-ти тысяч рублей. Более современные ультрафиолетовые модели обойдутся дороже, но в обычных условиях они целесообразны далеко не во всех случаях. В контурах вертикального типа подразумевается подключение каждой секции к отдельно стоящему стояку (паре трубы): одна трубка «смотрит» вниз, вторая появляется сверху. Если же речь идет о горизонтальной отопительной системе, то в ней трубы выходят снизу и устремляются туда же.

Установка общедомового счетчика на отопление

Советуем вам ознакомиться с нашим руководством о том какие правила следует соблюдать и как установить общедомовой счетчик тепла смотрите подробности тут

В современных домах зачастую применяется именно такая разводка, пусть и стоит она примерно на 1/5 дороже предыдущего варианта. К слову, типы разводки относятся и к трубопроводу водоснабжения. А теперь рассмотрим, на что нужно обращать внимание, выбирая квартирный счетчик тепла.

Как уже отмечалось выше, теплосчетчик может монтироваться только в той квартире, где разводка труб горизонтального типа, а теплоноситель вводится в магистраль отдельно. Стоит заметить, что горизонтальные системы, которые пригодны для установки счетчика, присутствуют во всех новых домах. Если же разводка отопительной системы вертикальная, а через жидплощадь при этом проходят несколько стояков, а не один, то счетчик тепла установить невозможно.

Это объясняется тем, что в магистралях однотрубного типа температурный зазор на входе/выходе обогревательных устройств составляет, как правило, 1 градус, а описываемый счетчик способен учитывать тепловую энергию с приемлемой погрешностью при температурном зазоре от 3-х градусов. По этой причине в подобного рода квартирах тепловой счетчик установить невозможно, даже на каждый отдельный стояк.

Аналогичные названия устройства:

  • квартирный счетчик тепла;
  • тепломер;
  • устройство учета потребления тепловой энергии;
  • теплосчетчик;
  • счетчик тепловой энергии.

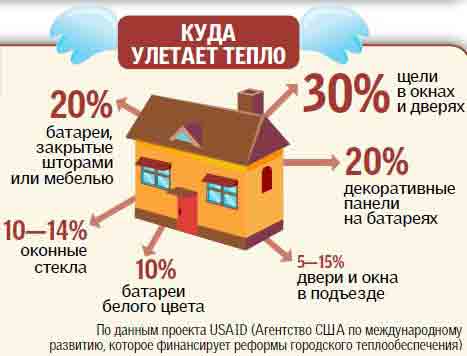

Достоинства эксплуатации квартирного теплосчетчика

Если вы решили поставить у себя дома счетчик тепла, то должны помнить, что само по себе данное устройство не даст никакого результата в плане экономии, зато – в рамках разумного, разумеется – даст возможность сэкономить на обогреве, демонстрируя текущее использование ресурсов. Вскоре вы сами убедитесь, что это позитивно скажется на коммунальных расходах.

Обратите внимание! Счетчик позволяет контролировать энергопотребление только тогда, когда температура контролируется терморегулятором, а сам узел устроен правильно.

И если вы будете снижать градусы каждый раз, уходя на работу, то уже в конце месяца убедитесь в целесообразности покупки. Так, по предварительным расчетам, экономия составит около 6-ти процентов. Также следует помнить, что сама процедура установки счетчика достаточно сложна – для этого потребуется сбор соответствующей документации, возможны также непредвиденные расходы (детальнее о документах и установке мы расскажем несколько позже).

Ещё по теме  Теплосчетчик тск

Солнечный коллектор своими руками — на 100% проверенный спос

Принцип работы тепловых насосов — схемы и видео руководство

Теплоаккумулятор своими руками + Схемы и порядок установки

Солнечный коллектор своими руками — на 100% проверенный спос

Принцип работы тепловых насосов — схемы и видео руководство

Теплоаккумулятор своими руками + Схемы и порядок установки

Система отопления с естественной циркуляцией — монтаж своими

Солнечные батареи для отопления дома — схема установки, пери

Альтернативное отопление частного дома — варианты реализации

АГВ отопление — выбор, монтаж и установка газового котла

Отопление производственных помещений и предприятий — виды, с

http://v-teplo.ru/schetchiki-na-otoplenie.html

Тепловые пункты зданий с независимым и зависимым присоединением систем отопления (разновидности схем, достоинства и недостатки, область применения).

Тепловые пункты – важное звено в системах централизованного теплоснабжения, связывающее тепловую сеть с потребителями и представляющее собой узел присоединения потребителей тепловой энергии к тепловой сети. Основное назначение теплового пункта заключается в подготовке теплоносителя определенной температуры и давления, регулировании их, поддержании постоянного расхода, учете потребления теплоты.

Тепловые пункты подразделяются на: индивидуальные тепловые пункты (ИТП) – для присоединения систем отопления, вентиляции, горячего водоснабжения и технологических теплоиспользующих установок одного здания или его части и центральные (ЦТП) – то же, для двух или более зданий.

Основное оборудование ТП состоит из элеваторов, центробежных насосов, теплообменников, смесителей, аккумуляторов горячего водоснабжения, приборов контроля и учета теплоты и устройств для защиты от коррозии и образования отложений накипи в системах горячего водоснабжения.

При местном теплоснабжении тепловым пунктом системы отопления является местная водогрейная котельная.

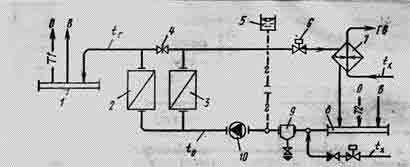

Рис. 6.8. Принципиальная схема теплопроводов местной водогрейной котельной

/ — распределительный коллектор; 2 — котел теплоснабжения систем отопления и вентиляции; 3 — котел

теплоснабжения системы горячего водоснабжения; — задвижка (нормально закрыта); 5 —

расширительный бак; 6 — регулирую­щий клапан; 7 — теплообменник системы горячего водоснабжения;

8 — сборный коллектор; 9 — грязевик; 10 — циркуляционный насос

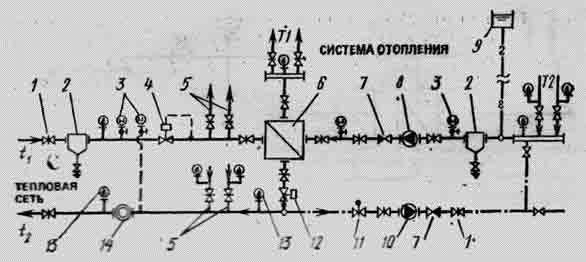

Принципиальная схема местного теплового пункта при независимом присоединении системы насосного водяного отопления к наружным теплопроводам с необходимой запорной, контрольно-измерительной и регулирующей арматурой показана на рис.6.9

Рис.6.9 Принципиальная схема местного теплового пункта при независимом присоединении системы водяного отопления к наружным теплопроводам.

1 — задвжка;2 — грязевик; 3 — манометры; 4 — регулятор давления; 5 — от-ветвлевля к системам вентиляции и горячего водоснабжения; 6 — теплообмен­ник; 7 — обратный клапан; 8 — циркуляционный насос; 9 — расширительный бак; 10 — подпиточный насос; 11 — клапан с электроприводом; 12 — регули­рующий клапан; 13 — термометр; 14 — тепломер

Подпиточный насос 10 на этой линии устанавливают только тогда, когда гидростатическое давление в системе отопления превышает давление в наружных теплопроводах.

Для нагревания воды tГ служит теплообменник.

При данной схеме давление в местной СО не зависит от давления в ТС. Поэтому данная схема применяется, когда необходимо гидравлически изолировать местную систему отопления от ТС. В связи с увеличением тепловой нагрузки, радиуса действия тепловых сетей, а также со строительством зданий выше 12 этажей, для которых давления воды в сетях недостаточно для заполнения отопительных приборов в верхних этажах, независимая схема является более рациональной, а иногда и единственно приемлемой. Местная СО оборудуется при этом расширительным баком, создающим собственное независимое от ТС гидростатическое давление. Эта схема дороже и сложнее зависимого присоединения.

Принципиальная схема местного теплового пункта при зависимом присоединении системы водяного отопления к наружным теплопроводам со смешением воды при помощи водоструйного элеватора дана на рис.6.10

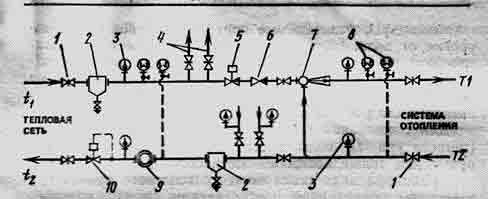

Рис. 6.10. Принципиальная схема местного теплового пункта при зависимом при­соединении системы водяного отопления к наружным теплопроводам со смешением воды с помощью водоструйного элеватора

1 — задвижка; 2 грязевик: 3 — термометр: 4 —• ответвления к системам вен­тиляции и горячего водоснабжения; 5 — регулятор расхода; 6 — обратный кла­пан; 7 — водоструйный элеватор; 8 — манометры; 9 — тепломер; 10 — регуля­тор давления

Этот способ присоединения наиболее широко применяется для жилых и общественных зданий до 12 этажей. Простота и надежность работы элеватора, не требующего постоянного обслуживания, и дешевое оборудование теплового пункта отличают эту схему.

К недостаткам этой схемы относят: прекращение независимой 9автономной) от тепловой сети циркуляции воды в системе отопления и замораживание её при аварийном отключении от тепловой сети, сопротивление элеватора составляет 80 % (сужение) от сопротивления всей системы, элеватор труднот регулируем и мешает нормальной циркуляции.

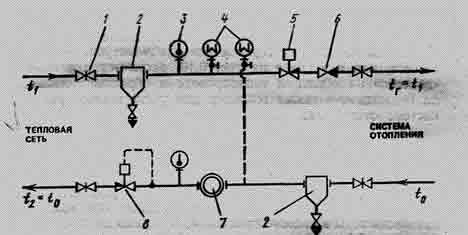

Рис. 6.11. Принципиальная схема местного теплового пункта при зависимом пря­моточном присоединении системы водяного отопления к наружным теплопроводам

1 — задвижка; 2 грязевик; 3 — термометр; 4 — манометры; 5 — регулирующий клапан; 6 — обратный клапан; 7 — тепломер; 8 — регулятор давления

По такой схеме присоединяют системы водяного отопления зданий, в которых либо температура поверхности отопительных приборов не ограничена, либо она соответствует санитарно-гигиеническим требованиям, а также системы воздушного отопления. При этой схеме используется наиболее простое и дешевое оборудование ТП. Кроме того, благодаря максимальному использованию температурного перепада сетевой воды в отопительных приборах снижается расход воды на ТП и сокращается стоимость тепловой сети за счет уменьшения диаметров теплопроводов. Недостатком является передача давления сетевой воды на отопительные приборы, поэтому эта схема приемлема, если давление в сети не превышает допустимого давления отопительных приборов по механической прочности ( 0,6-0,9 МПа – для чугунных радиаторов и 1,0 МПа – для стальных конвекторов).

Дата добавления: 2020-04-15 ; просмотров: 1093 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

http://helpiks.org/3-12891.html

2. ГРУППЫ УЧЕТА ПОТРЕБИТЕЛЕЙ ТЕПЛА И ОСОБЕННОСТИ ИХ РАСЧЕТА ЗА ПОТРЕБЛЕННУЮ ТЕПЛОЭНЕРГИЮ

2.1. Потребители тепловой энергии в зависимости от принятой в них согласно Правилам учета тепловой энергии системы коммерческого учета делятся на группы учета.

Каждый потребитель, организуя учет теплопотребления на своих объектах, должен четко знать, к какой группе учета потребителей он хочет или может быть отнесен.

2.2. К первой группе учета относятся потребители, рассчитывающиеся с теплоснабжающей организацией (ТСО) на основе показаний теплосчетчика (на подающем или обратном трубопроводе), двух теплосчетчиков (на подающем и обратном трубопроводах) или теплосчетчика (на подающем трубопроводе) и водосчетчика (на обратном трубопроводе). При независимой схеме присоединения систем отопления к этим приборам добавляется водосчетчик на подпиточном трубопроводе. Ко второй группе учета относятся потребители, рассчитывающиеся с ТСО на основе показаний водосчетчиков, устанавливаемых на подающем или (и) обратном и на подпиточном трубопроводах. Третью группу учета составляют потребители, у которых временно не работают теплосчетчики и водосчетчики или совсем отсутствуют приборы измерения расходов и температур воды и расход тепловой энергии определяется расчетным путем по данным ТСО.

2.3. Потребители первой группы учета платят по показаниям теплосчетчиков за фактически потребленное тепло. Поэтому денежная экономия и энергосберегающий эффект от внедренных мероприятий могут быть выявлены наиболее полно, что позволяет экономически обосновать выбор приборов учета. Методику выбора см. в разд. 6, перечень выпускаемых в РФ теплосчетчиков см. в прил. 2.

2.4. Потребители второй группы учета платят за тепло, которое рассчитывается по фактическому количеству теплоносителя (по показаниям водосчетчиков), помноженному на разность усредненных за расчетный период температур воды в подающем и обратном трубопроводах, измеренных на источнике тепла. Такой метод расчета, хотя и требует меньше затрат на приборы, однако является менее точным. При этом отсутствие измерения фактического теплопотребления в большинстве случаев не стимулирует потребителей данной группы к энергосбережению на своих объектах.

Организация учета по второй группе может быть рекомендована при отсутствии достаточных денежных средств для приобретения приборов учета по первой группе. Перечень выпускаемых в РФ водосчетчиков см. в прил. 2.

2.5. Потребители третьей группы учета платят за тепло, рассчитываемое исходя из теплового баланса всей системы теплоснабжения или по согласованию с ТСО по их расчетной тепловой нагрузке, помноженной на выражение где — расчетная температура воздуха в помещениях отапливаемых зданий, °С; — температура наружного воздуха, усредненная за расчетный период по данным ТСО, ° С; — расчетная температура наружного воздуха для систем отопления, ° С.

При полном отсутствии затрат на приборы учета этот метод расчета является наименее точным и в большинстве случаев обусловливает существенное увеличение затрат на тепло по сравнению с методами расчета для первой и второй групп. Прежде всего это связано с завышенным договорным значением расчетной тепловой нагрузки по сравнению с реальным ее значением. Кроме того, полностью исключены какие-либо стимулирующие факторы для внедрения энергосберегающих мероприятий. Поэтому третья группа учета рекомендуется, как правило, как временная. С целью максимального приближения договорного значения расчетной тепловой нагрузки потребителя к реальному ее значению рекомендуется это договорное значение рассчитывать в соответствии с методическими указаниями [1] или с методикой, приведенной в литературе [3].

2.6. Потребитель (абонент), заключая договор с ТСО на отпуск тепла, четко указывает в нем принятую на период действия договора группу учета расхода тепла и особенности расчета за потребленную тепловую энергию. В договоре также указываются данные для расчета дополнительных затрат тепла от неучитываемых приборами теплопотерь и утечек воды, а также данные для расчета санкций за отклонения от допустимых режимов тепло потребления абонентом и режимов подачи тепла абоненту теплоснабжающей организацией.

2.7. Для потребителей жилищного фонда организационно-экономический механизм внедрения коммерческого учета расхода тепла и энергосберегающих мероприятий регламентируется «Отраслевым положением о стимулировании. » [2], в котором даны решения по вопросам финансирования и организации необходимых для указанного внедрения работ.

Используя методики, приведенные в литературе [2, 3], каждый потребитель жилищного фонда имеет возможность определить максимально возможную экономию энергоресурсов от энергосберегающих мероприятий и оценить экономическую целесообразность и этапы их внедрения.

3. ОБЪЕМ РАБОТ ПО УСТАНОВКЕ УЗЛОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ

3.1. Работа по установке узлов коммерческого учета расхода тепла у потребителей состоит из следующих этапов.

Этап 1: обследование объекта учета — приемников тепла (систем теплопотребления) потребителя. Цель и содержание работ на данном этапе состоят в выявлении рабочей схемы теплоснабжения и в наиболее точной оценке реальной суммарной тепловой нагрузки абонента, структуры этой нагрузки (отопление, горячее водоснабжение, вентиляция, технологические нужды), диапазона изменения каждого из вида нагрузок в течение суток как по расходу тепла, так и по расходу теплоносителя.

От качества выполнения этого этапа зависит правильность выбора системы коммерческого учета типоразмера и параметров приборов учета. Ориентироваться на схему теплоснабжения и значения нагрузок, указанные в договоре потребителя с ТСО нельзя, так как во многих случаях имеется несоответствие между договорными и фактическими схемами и значениями нагрузок. В результате этого этапа возможно заключение нового договора с указанием новых, оптимальных схем теплоснабжения и значений тепловых нагрузок. В противном случае приборы учета в определенные периоды времени (суток, сезона, года) будут работать вне номинальных диапазонов измерений с допустимой точностью, что ведет к оплате не за фактически потребленные тепло или теплоноситель, т.е. по первой или второй группе учета, а по расчетным данным ТСО, т.е. по третьей группе.

Работа на данном этапе выполняется путем анализа проектных данных и режимов фактического теплопотребления.

3.2. Этап 2 — разработка рабочего проекта установки узла учета расхода тепла у потребителя. Технические решения по установке узла учета, принятые в проекте, должны учитывать технологические и эксплуатационные особенности объекта учета и не должны ухудшать технические характеристики теплотехнического оборудования объекта, понижать его надежность, электро- и пожаробезопасность. Указанные решения также должны отвечать требованиям, предъявляемым к приборам и узлам коммерческого учета (разд. 4), к объектам учета (разд. 5), к монтажу и эксплуатации узлов учета (разд. 8), применительно к принятой потребителем группе учета расхода тепла (см. разд. 2). Рабочий проект согласуется в установленном порядке. Состав рабочего проекта и порядок его согласования приведены в разд. 7.

3.3. С учетом требований изменений № 1 к СНиП 2.04.07-86 «Тепловые сети» и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» рекомендуется совмещать организацию учета расхода тепла с реконструкцией теплового пункта зданий, направленной на энергосбережение (замена кожухотрубных водонагревателей на пластинчатые, установка малошумных насосов, внедрение автоматического регулирования теплопотребления — группового в ЦТП, общедомового или пофасадного в ИТП, индивидуального на нагревательных приборах в помещениях [4], установка надежной запорно-регулировочной арматуры). В этом случае проект установки узла учета входит в состав проекта всего энергосберегающего комплекса оборудования для реконструируемого теплового пункта. Аналогичную рекомендацию можно дать и для случая выполнения проекта автоматизированных тепловых пунктов зданий нового строительства. При выполнении проекта установки узла учета особое внимание должно быть уделено обеспечению прямолинейных участков до и после измерителей расхода и водосчетчиков, длины которых указаны в паспортах приборов, и преодоления дополнительного гидравлического сопротивления, вызванного этими приборами.

3.4. Этап 3 — монтаж и наладка узла учета. На данном этапе осуществляются приобретение всех комплектующих изделий (приборы, оборудование, электроаппаратура) и материалов (трубы, кабели), изготовление и монтаж шкафов для размещения приборов, монтажно-сварочные работы по установке водосчетчиков и измерителей расхода теплосчетчиков на трубопроводах и работы по прокладке соединительных линий согласно принятой в проекте системе коммерческого учета расхода тепла. В ряде обоснованных случаев выполняются работы по строительству отдельного здания (помещения) для узла учета. После выполнения монтажа производится наладка приборов и всего узла в целом в соответствии с инструкциями заводов-изготовителей. Цель наладочных работ — подготовка узла учета к сдаче его в постоянную эксплуатацию.

3.5. Этап 4 — допуск узла учета расхода тепла в эксплуатацию. На этом последнем этапе проверяются соответствие узла учета рабочему проекту, наличие паспортов на все приборы и их соответствие принятой группе учета, работоспособность приборов и пломбирование соответствующих мест на узле. Фиксируются показания приборов на момент допуска и заносится эта информация в акт приемки узла учета тепловой энергии на коммерческий расчет (прил. 3). Указанная работа на этапе 4 осуществляется представителями ТСО. Акт приемки узла подписывается представителями ТСО и абонента и утверждается руководителем ТСО. После этого узел учета передается в эксплуатацию персоналу абонента или специализированной организации.

4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРИБОРАМ И УЗЛАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

4.1. Приборный учет расхода тепла может осуществляться как отдельно, так и в составе комплекса энергосберегающих мероприятий.

4.2. Узлы коммерческого учета расхода тепла сооружают на границах балансовой принадлежности тепловой сети и их количество и место установки в системе теплоснабжения города (района) зависят от конкретной ст руктуры этой системы и балансовой принадлежности ее объектов. Выбор места установки узлов коммерческого учета производится в соответствии со структурами систем теплоснабжения, представленными на рисунке.

I — VI — варианты схем; ТСО — теплоснабжающая организация; АБ — абонент; ОПП — оптовый потребитель-продавец; ОП — основной потребитель

Варианты структурных схем систем теплоснабжения по балансовой принадлежности тепловых сетей:

1 — теплоисточник; 2 — насосная сетевая станция; 3 — центральный тепловой пункт; 4 — индивидуальный тепловой пункт здания; 5 — тепловой пункт основного потребителя; 6 — потребители основного потребителя

4.3. Приобретение приборов учета, монтаж узла учета, его обслуживание, включая поверку приборов, осуществляются абонентами или за их счет специализированными организациями, в том числе и ТСО. В перспективе, когда будет освоено производство малогабаритных приборов учета, не требующих практически затрат на их обслуживание, с относительно большим периодом времени между поверками, представляется целесообразной организация установки узлов учета и их эксплуатации подобно тому, как организованы установка и эксплуатация счетчиков электроэнергии.

обязательность внесения прибора в Госреестр средств измерений;

наличие сертификата Госэнергонадзора, подтверждающего применимость прибора для коммерческого учета;

защита от несанкционированного вмешательства в работу приборов и всего узла учета в целом;

минимальное количество вычисляемых и регистрируемых величин, которые необходимы только для производства расчетов за потребленные тепловую энергию и сетевую воду (последний при многостаночном тарифе);

минимальное количество мест пломбирования в узле учета и, следовательно, наименьшая вероятность возможности искажения показаний обеспечивается, в частности, моноблочностью конструкции;

автономность источника питания (от батарей) со сроком действия не менее 5 — 6 лет или наличие таймера, фиксирующего время отключения внешнего электропитания;

достаточно длительный период времени между поверками (не менее 3 — 5 лет);

непревышение допускаемой погрешности измерения тепловой энергии приборов утвержденных норм точности измерения;

непревышение допустимого увеличения гидравлического сопротивления объекта учета.

4.5. Средства контроля со стороны ТСО режимов теплопотребления абонентом должны быть технически отделены от приборов учета расхода тепла. Эти средства должны проектироваться, монтироваться и обслуживаться ТСО и могут быть реализованы в виде:

системы диспетчерского дистанционного контроля;

телемеханической системы контроля;

подсистемы контроля в составе АСДУ или АСУТП теплоснабжения [4].

Объем измеряемых параметров должен быть достаточен для расчета предусмотренных договором санкции к абонентам и ТСО за отклонения от договорных режимов теплопотребления абонентом и подачи тепла ТСО абоненту соответственно.

Выбор того или иного вида средств контроля режимов теплопотребления определяется ТСО исходя из технической и экономической целесообразности. Абоненты небольшой мощности могут не оснащаться указанными средствами контроля, последний осуществляется ТСО периодически визуально.

4.6. Устройство байпасных линий на водосчетчиках и первичных преобразователях расхода теплосчетчиков не допускается.

4.7. Вторичные приборы, состоящие из нескольких блоков, устанавливаются в отдельном шкафу или в отдельной секции общего шкафа. При моноблочном исполнении вторичного прибора (вычислителя) допускается его установка вне шкафа или в общем шкафу с приборами автоматики регулирования.

4.8. Пломбированию подлежат водосчетчики, первичные преобразователи расхода теплосчетчиков, термопреобразователи, вторичный прибор моноблочного исполнения, установленный открыто или в общем шкафу, отдельный шкаф (отдельная секция общего шкафа).

4.9. У потребителей тепла с тепловой нагрузкой вентиляции более 40 % от суммарной должна регистрироваться температура теплоносителя в обратном трубопроводе. Указанное значение нагрузки вентиляции уточняется и согласовывается с ТСО.

5. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБЪЕКТАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

Знание нормативных расходов тепла является исходной базой для выявления резервов экономии тепла или его перерасхода, которые определяются путем сопоставления нормативного расхода с фактическими затратами тепла, измеренными прибором учета. Нормативные расходы тепла для жилых зданий рекомендуется определять по методике [3].

5.2. Схема теплоснабжения объекта учета должна обеспечить минимальный расчетный расход сетевой воды, что обусловит наименьшие затраты на приборы учета. Для закрытых систем теплоснабжения городов этому требованию удовлетворяет смешанная схема присоединения систем отопления и горячего водоснабжения с ограничением максимального расхода сетевой воды и автоматическим регулированием отпуска тепла на отопление и горячее водоснабжение [4]. Кроме того, при такой схеме нет необходимости в контроле повышения расхода сетевой воды и температуры обратной воды сверх договорных значений, что упрощает систему контроля режимов теплопотребления и исключает какие-либо санкции к абоненту.

5.3. Трубопроводы объекта учета (теплового пункта здания, насосной, бойлерной и т.п.), с которыми сочленяются элементы приборов учета, должны иметь участки необходимой длины и соответствующую тепловую изоляцию бобышек для датчиков температуры, обеспечивающие допустимые погрешности измерения параметров теплоносителя.

5.4. Отдельное здание для узла учета должно отвечать требованиям СНиП 2.09.02-85 для данного климатического района.

6. МЕТОДИКА ВЫБОРА ПРИБОРОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

1) согласно действующим Правилам учета тепловой энергии для первой группы учета определяются количество и назначение отдельных приборов (теплосчетчики, водосчетчики); при этом учитываются конкретная схема теплоснабжения потребителя — закрытая или открытая, зависимое или независимое присоединение системы отопления, наличие недоступных для визуального осмотра тепловых сетей;

2) определяются значения верхнего и нижнего пределов измеряемого расхода теплоносителя и значения диапазонов изменения разности измеряемых температур в подающем и обратном трубопроводах;

3) по этим значениям определяют группу приборов и их типоразмеры (в частности, по прил. 2), у которых погрешности измерения расходов тепла и теплоносителя удовлетворяют нормам точности (верхний и нижний предел расхода должны находиться между номинальным и переходным значениями расхода водосчетчика, определяемыми по его паспорту) и обеспечивается непревышение допустимого увеличения гидравлического сопротивления объекта;

4) из выбранной группы приборов определяют те из них, которые наиболее полно удовлетворяют требованиям п. 4.4:

5) определяют капитальные затраты на приобретение этих приборов и монтаж всего узла учета К, руб., и из них выбирают тот прибор (комплект приборов), у которого затраты К наименьшие:

6) определяют денежные затраты абонентом за потребляемую за расчетный период (месяц, квартал, год) тепловую энергию до внедрения узла учета Ст, руб/пер.;

7) определяют оценку денежных затрат абонентом за потребляемую за тот же период тепловую энергию после внедрения узла учета С ¢ т , руб/пер.; ожидаемое теплопотребление рассчитывается с учетом нормативных расходов тепла (п. 5.1);

9) вычисляется значение максимально допустимых капитальных затрат на установку узла учета (включая монтаж и наладку) с выбранным прибором К max , руб., по формуле

где Д — доход, который может быть получен абонентом от вложения денег в банк в виде депозита, %/пер.;

10) сравнивают затраты К и К max : если К < К max , то выбирают данный прибор; если К > К max , то такой прибор абоненту невыгодно приобретать, так как предусмотренные абонентом денежные средства для организации учета, вложенные в банк, обеспечат доход больший, чем экономия от внедрения узла учета;

11) если выбранный прибор экономически невыгоден, то у потребителя организуется учет по второй группе с применением водосчетчиков, удовлетворяющих нормам точности измерения расхода воды и допустимого увеличения гидравлического сопротивления.

6.2. Выбор приборов для узла учета, проектируемого в составе энергосберегающего комплекса мероприятий, осуществляется в аналогичной последовательности, но при расчете К max по формуле (1) учитываются экономия тепла и затраты на эксплуатацию всего энергосберегающего комплекса в целом, а К и Kmax — соответствующие затраты на все оборудование комплекса, включая приборы учета [3].

7. СОСТАВ РАБОЧЕГО ПРОЕКТА УСТАНОВКИ УЗЛА КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ И ПОРЯДОК ЕГО СОГЛАСОВАНИЯ

7.1. В состав рабочего проекта установки узла учета входят:

исходные данные для выполнения проекта;

рабочая документация на узел учета;

технические характеристики выбранных приборов учета;

1. Договор на отпуск тепловой энергии в горячей воде, подписанный представителями теплоснабжающей организации и потребителя (абонента).

В договоре, составленном согласно действующим Правилам пользования тепловой энергии, оказываются тепловые нагрузки потребителя (максимальные, среднесуточные — для горячего водоснабжения), максимальный расход сетевой воды. Отдельным пунктом в договоре должна быть указана группа учета расхода тепла и методы расчета потребленной теплоэнергии, неучтенных приборами теплопотерь и утечек и санкций за отклонения от допустимых режимов теплопотребления и подачи тепла.

К договору должен быть приложен акт о границе балансовой принадлежности теплосети (границе разделения зоны обслуживания абонента и теплосети). В акте приводится схема присоединения абонента (ситуационный план с указанием диаметров трубопроводов по их длине). Акт подписывается представителями района теплосети и абонента.

2. Технические условия (ТУ) на установку узла коммерческого учета расхода тепла, подписанные представителем теплоснабжающей организации.

В ТУ указываются технические и технологические данные объекта учета — максимальные и среднесуточные нагрузки, максимальные и эксплуатационные (по часам суток) расходы сетевой воды, эксплуатационные температурный график подачи тепла и давления сетевой воды на границе балансовой принадлежности теплосети, схемы присоединения систем отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, технологических нагрузок, диапазон разности температур и давлений сетевой воды в подающем и обратном трубопроводах с учетом увеличения гидравлического сопротивления объекта в связи с установкой водосчетчиков. Кроме этого указываются: режим работы теплоисточника в летний период, требования к оборудованию систем теплопотребления автоматическими регуляторами, нормативные документы, которыми должны пользоваться при разработке проекта, порядок согласования проекта.

В ТУ приводится также место установки узла учета — в существующем тепловом пункте здания (ЦТП) или в отдельных помещениях (зданиях), специально построенных.

3. Техническое задание (ТЗ) на проектирование узла коммерческого учета расхода тепловой энергии, утвержденное потребителем — заказчиком рабочего проекта узла учета.

В ТЗ указываются: 1) наименование объекта, его адрес и номер абонента, наименование теплоснабжающей организации (номер района теплосети); 2) перечень нормативных документов, требования которых должны быть соблюдены в проекте, а именно: Правила пользования тепловой энергии, Правила учета тепловой энергии, СНиП 2.04.07.-86, СНиП 2.04.05.-91, СНиП 2.04.14-88, СНиП 2.04.01-85. Технические правила проектирования, строительства и приемки в эксплуатацию и Инструкция по оборудованию узлов учета, действующие для данного города (области, республики); 3) расчетные расходы тепла по видам нагрузок; 4) распределение тепловых нагрузок по часам суток; 5) распределение потребленного расхода сетевой воды для всех видов тепловых нагрузок и суммарного расхода этой воды по часам суток; 6) данные о температурах и давлениях сетевой воды, схемах присоединения систем теплопотребления, режимах работы теплоисточника в летний период, порядок согласования проекта (согласно ТУ); 7) дополнительные требования к установке узла учета, например, способы прокладки труб и кабелей, установка шкафов, возможность и порядок демонтажа существующих трубопроводов, арматуры, оборудования, учитывающие особенности объекта учета.

7.3. Рабочая документация на узел учета состоит из следующих рабочих чертежей:

1) общие данные: ведомость рабочих чертежей; общие указания, включающие перечень документов, на основании чего разработан проект (ТЗ, ТУ, результаты обследования объекта, существующая технологическая схема объекта, паспорта приборов учета, действующие инструкции по оборудованию узлов учета); источник теплоснабжения и параметры сетевого теплоносителя; ведомость тепловых нагрузок и распределения потребленного расхода для всех видов нагрузок по часам суток (из ТЗ); ситуационный план объекта; перечень приборов учета и контроля, предусматриваемых проектом:

2) схема функциональная автоматизации учета расхода тепла;

3) схема электрическая контроля температуры, расходов воды и тепла (схема электрических соединений);

4) схема электрическая питания шкафа учета и контроля;

5 ) шкаф учета и контроля. Общий вид;

6) шкаф учета и контроля. Спецификация;

7) шкаф учета и контроля. Схема соединений;

8) шкаф учета и контроля. Схема подключения;

9) установка узла учета расхода тепла. Общий вид и разрезы;

10) технологическая схема объекта с узлом учета;

11) план электрических соединений;

12) заказная спецификация на оборудование и материалы.

7.4. Технические характеристики выбранных приборов учета. В этом разделе проекта приводят:

1) расчет и выбор приборов учета (пп. 2 и 3 п. 6.1);

2) основные технические характеристики выбранных приборов (по данным их паспортов) с указанием расчетных потерь давления на первичных преобразователях расхода и водосчетчиках;

3) краткое описание работы узла учета;

4) инструкцию по эксплуатации узла учета (по данным паспортов приборов).

7.5. В приложениях приводят:

1) выполненные при необходимости расчеты тепловых нагрузок объекта по данным теплотехнических характеристик объекта;

2) технико-экономическое обоснование выбора приборов учета согласно п. 6.1 (по требованию заказчика).

3) форму журнала учета расхода тепловой энергии (прил. 4).

7.6. Порядок согласования рабочего проекта определяется требованиями технических условий на установку узла учета и технического задания на проектирование узла (пи. 2 и 3 п. 7.2). Рабочий проект согласовывается с теплоснабжающей организацией (ее предприятием тепловых сетей или районом теплосети) и со службой метрологии ТСО (при ее наличии). Для ведения технадзора за строительно-монтажными и наладочными работами ТСО передаются два экземпляра согласованного проекта.

7.7. Примеры составления ряда разделов рабочего проекта даны в прил. 5.

8. ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ И ЭКСПЛУАТАЦИИ УЗЛОВ УЧЕТА РАСХОДА ТЕПЛА

8.1. При монтаже узла учета необходимо руководствоваться требованиями к монтажу приборов учета, изложенными в их паспортах и инструкциях по эксплуатации заводов-изготовителей, и требованиями рабочего проекта установки узла учета.

8.2. При производстве монтажных работ должны выполняться требования техники безопасности в строительстве и требования противопожарных и санитарных правил. Необходимое качество монтажа обеспечивается исправным действием запорной и регулирующей арматуры, плотностью и прочностью крепления элементов узла. Заземления приборов, труб и шкафа выполняются по ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства».

8.3. Перед водосчетчиками и измерителями расхода должны устанавливаться фильтры (согласно требованиям заводов-изготовителей).

8.4. При несовпадении условных диаметров водосчетчиков и трубопроводов, на которых они устанавливаются, плавность перехода с одного диаметра на другой обеспечивается врезкой конусообразных переходников.

8.5. Шкаф узла учета должен закрываться на ключ, который следует хранить у ответственного лица.

8.6. Провода или кабели в узле учета должны прокладываться в стальных трубах или металлорукавах. Провода или кабель, проложенные от трубы до датчиков температуры и расхода, должны быть защищены металлорукавом. Линии электропитания и соединительные линии от датчиков до шкафа должны прокладываться раздельно.

8.7. Узел учета расхода тепла принимается на коммерческий расчет при наличии:

принципиальной схемы объекта учета и рабочего проекта установки узла учета;

технических паспортов, документов о поверке приборов и действующего клейма госповерителя;

схем и расчетов измерительных диафрагм (при их использовании);

акта приемки (см. прил. 3).

8.8. В процессе эксплуатации узла учета в журнале учета расхода тепловой энергии (см. прил. 4) фиксируются показания теплосчетчиков и водосчетчиков (измерителей расхода). Способы съема информации со вторичных приборов указываются в инструкциях по эксплуатации приборов.

8.9. Показания теплосчетчиков и водосчетчиков за расчетным период являются основанием для взаиморасчетов между потребителем (абонентом) и ТСО.

8.10. Анализ этих показаний позволяет выявить эффективность установки узла учета и необходимость внедрения энергосберегающих мероприятий (см. п. 5.5) путем сравнения их с данными ТСО, предъявляемыми абоненту к оплате до установки узла учета.

Потребитель тепловой энергии

Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)

Теплоснабжающая организация (ТСО)

Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений

Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними

Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям — теплоснабжающей организацией

Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)

Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем

Граница балансовой принадлежности тепловой сети

Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети

Тепловая нагрузка абонента

Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО

Прибор коммерческого учета расхода тепловой энергии

Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате

Узел коммерческого учета расхода тепловой энергии

Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементы приборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации

Система коммерческого учета расхода тепловой энергии

Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией

Группы учета потребителей тепловой энергии

Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

Современные средства измерения расходов тепловой энергии и теплоносителя, допущенные к применению в РФ

(по состоянию на июнь 1995 г.)

Наименование и тип средства измерения

Пределы измерений параметров теплоносителя

Пределы допускаемой погрешности, %, по количеству

Принцип действия преобразователя расхода

Максимальные значения параметров теплоносителя

Примечания (особенности конструкции)

± 6 при D t < 10 °С

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Отсутствие питания от электросети

Электронный вычислитель расхода тепловой энергии ТВ-1

± 4 при D t > 20 °С;

г. Арзамас Нижегородской обл.

Электромагнитные теплосчетчики-тепломеры РОСТ-5

2 — 2500 (максимальные)

± 2 при D t > 20 °С;

Малая длина прямых участков: 3 Ду до и 1 Ду после преобразователя расхода

Электромагнитные теплосчетчики-тепломеры РОСТ-8

500 — 250000 (максимальные)

± 5 при D t > 20 °С;

Включает два первичных преобразователя расхода, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводе

0,144 — 2268 (максимальные)

± 4 при D t > 20 °С;

г. Таллинн (Эстония)

Ультразвуковой теплосчетчик UTC -1

1,5 — подающий трубопровод;

0,4 — обратный трубопровод

г. Рязань; АО «Центр-прибор» (г. Москва)

Включает два или три первичных преобразователя, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводах, а также расход подпитки; межповерочный интервал — 2 года

Счетчик горячей воды ВСГ

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Счетчик холодной воды ВСХ

Крыльчатые (40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Электромагнитный счетчик воды ИР-45

г. Таллинн (Эстония)

Измерительный преобразователь расхода ИПРЭ-1М

г. Арзамас Нижегородской обл.

Счетчики горячей воды PTF , PNF

PTF 1,1 — 155; PNF 28 — 1200

«___»______________ 199 г.

узла учета расхода тепловой энергии на коммерческий расчет

Произведен технический осмотр приборов узла учета расхода тепловой энергии абонента №_________ по адресу: ______________________________________________

и проверена комплектность необходимой технической документации, в результате чего установлено: ___________________________________________________________

(указать соответствие или несоответствие инструкции)

На основании изложенного абонент сдает, а теплоснабжающая организация принимает на коммерческий расчет узел учета расхода тепловой энергии с «__»_________199 г. по «___»____________199 г. в следующем составе оборудования и пломбирует:

Показания прибора на дату приемки

Место установки, наличие пломбы

Представитель теплоснабжающей организации ______________________________

(должность, фамилия, номер телефона)

Ответственный представитель абонента _____________________________________

(должность, фамилия, номер телефона)

Водосчетчик ВСГ 80

Расход тепла, ккал/ч

Расход сетевой воды, м 3

Расход сетевой воды, м 3

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Типы приборов указаны согласно данным прил. 5.

Примеры составления ряда разделов рабочего проекта установки узлов учета расхода тепла

1. Общие данные. Объект учета — административное здание в г. Москве ( = -26 ° С).

1.1. Ведомость тепловых нагрузок и распределение потребного расхода сетевой воды.

Тепловые нагрузки и расходы сетевой воды

Значение тепловой нагрузки, Гкал/ч

Значение расхода сетевой воды, м 3 /ч

Значение максимальной разности температур воды, ° С

эксплуатационный за период суток

Вентиляция (-26 ° С)

Вентиляция (-15 ° С)

При расчете максимальных значений расходов сетевой воды принимались максимальные разности температур, приведенные в табл. 1. Эксплуатационные расходы сетевой воды для систем приточной вентиляции и кондиционирования воздуха рассчитаны при коэффициенте одновременности работы, равном 0,3.

1.2. Источник теплоснабжения, параметры теплоносителя, схемы присоединения систем теплопотребления к тепловым сетям:

система теплоснабжения — закрытая;

график отпуска тепла — 150/70 ° С;

диапазон разности температур сетевой воды 35 — 80 ° С;

температура воды на горячее водоснабжение 60 ° С;

температура холодной поды 5 ° С;

давление сетевой воды в подающем трубопроводе 0,75 МПа;

то же, в обратном трубопроводе 0,31 МПа;

горячее водоснабжение — двухступенчатая;

вентиляция, кондиционирование воздуха, тепловая завеса непосредственная;

допустимое увеличение гидравлического сопротивления — 0,04 МПа.

2. Схема функциональная автоматизации учета расхода тепла (рис. 1).

3. Схема электрических соединений (контроля температуры, расходов воды и тепла) — рис. 2.

4. Установка узла учета расхода тепла — рис. 3 . Водосчетчик ВСГ-32 условно не показан.

5. Заказная спецификация — табл. 2. Материалы (кабели, провода, металлорукава, трубы) в таблице условно не приведены.

6. Расчет и выбор приборов учета.

6.1. Из данных табл. 1 определяем наибольший суммарный эксплуатационный расход сетевой воды, равный 54,8 м 3 /ч, который является верхним пределом расхода, и наименьший суммарный расход 33,42 м 3 /ч, который является нижним пределом расхода.

6.2. Для данного потребителя первой группы учета принимаем систему коммерческого учета расхода тепловой энергии, основанную на применении теплосчетчика на подающем трубопроводе, водосчетчика на обратном трубопроводе и водосчетчика на подпиточном трубопроводе. Тип теплосчетчика — СТ (поз. 1, прил. 2), тип водосчетчика ВСГ (поз. 7).

6.3. Из характеристик этих приборов выбираем теплосчетчик СТ-80 и водосчетчик ВСГ-80, у которых номинальный расход 55 т/ч и переходный расход 6 т/ч, между значениями которых находятся верхний и нижний пределы расхода сетевой воды для данного потребителя. Диаметр условного прохода для обоих приборов 80 мм.

Расчетные потери давления на этих приборах при расходе воды 54,8 м 3 /ч составят 0,65 м вод. ст. на каждом и в сумме 1,3 м вод. ст., что меньше допустимого увеличения гидравлического сопротивления объекта.

Расход воды на подпитку составит 30 ´ 7,82 ´ 0,0075 = 1,8 м 3 /ч, где 30 м 3 /(Гкал/ч) — удельный объем местных систем теплопотребления; 7,82 Гкал/ч — суммарная тепловая нагрузка здания: 0,0075 1/ч — норма подпитки.

Для измерения расхода воды в подпиточном трубопроводе выбираем водосчетчик ВСГ-32 с диаметром условного прохода 32 мм и диапазоном расхода воды 0,6 — 6 м 3 /ч.

Для регистрации температур теплоносителя в подающем и обратном трубопроводах выбираем прибор автоматический следящего уравновешивания KCM 2-021 с пределами измерения 0 — 150 °С.

Рис. 1. Функциональная схема учета тепла: в числителе — по ГОСТ 21.404-85;

в знаменателе — позиция по спецификации (табл. 2)

Рис. 2. Схема электрических соединений

Рис. 3. Схема установки теплосчетчика СТ (пунктиром обозначены существующие трубопроводы и арматура)

Заказная спецификация (основное оборудование)

Теплосчетчик СТ-80, состоящий из:

АО «Тепловодомер», г. Мытищи Моск. обл.

термопреобразователя сопротивления платинового Pt -500

Прибор автоматический следящего уравновешивания КСМ2-021, пределы измерения 0 — 150 °С, градуировка 50 М

«Львовприбор», г. Львов

Термопреобразователь сопротивления медный ТСМ-0879-01, градуировка 50 М

Приборостроительный завод, г. Луцк

Шкаф 400 ´ 500 ´ 500 мм

Выключатель автоматический А63-М, номинальный ток 2 А

Курский электроаппаратный завод

4. Фаликов B . C ., Витальев В.П. Автоматизация тепловых пунктов: Справочное пособие. -М.: Энергоатомиздат, 1989.

http://base1.gostedu.ru/41/41821/

2. ГРУППЫ УЧЕТА ПОТРЕБИТЕЛЕЙ ТЕПЛА И ОСОБЕННОСТИ ИХ РАСЧЕТА ЗА ПОТРЕБЛЕННУЮ ТЕПЛОЭНЕРГИЮ

2.1. Потребители тепловой энергии в зависимости от принятой в них согласно Правилам учета тепловой энергии системы коммерческого учета делятся на группы учета.

Каждый потребитель, организуя учет теплопотребления на своих объектах, должен четко знать, к какой группе учета потребителей он хочет или может быть отнесен.

2.2. К первой группе учета относятся потребители, рассчитывающиеся с теплоснабжающей организацией (ТСО) на основе показаний теплосчетчика (на подающем или обратном трубопроводе), двух теплосчетчиков (на подающем и обратном трубопроводах) или теплосчетчика (на подающем трубопроводе) и водосчетчика (на обратном трубопроводе). При независимой схеме присоединения систем отопления к этим приборам добавляется водосчетчик на подпиточном трубопроводе. Ко второй группе учета относятся потребители, рассчитывающиеся с ТСО на основе показаний водосчетчиков, устанавливаемых на подающем или (и) обратном и на подпиточном трубопроводах. Третью группу учета составляют потребители, у которых временно не работают теплосчетчики и водосчетчики или совсем отсутствуют приборы измерения расходов и температур воды и расход тепловой энергии определяется расчетным путем по данным ТСО.

2.3. Потребители первой группы учета платят по показаниям теплосчетчиков за фактически потребленное тепло. Поэтому денежная экономия и энергосберегающий эффект от внедренных мероприятий могут быть выявлены наиболее полно, что позволяет экономически обосновать выбор приборов учета. Методику выбора см. в разд. 6, перечень выпускаемых в РФ теплосчетчиков см. в прил. 2.

2.4. Потребители второй группы учета платят за тепло, которое рассчитывается по фактическому количеству теплоносителя (по показаниям водосчетчиков), помноженному на разность усредненных за расчетный период температур воды в подающем и обратном трубопроводах, измеренных на источнике тепла. Такой метод расчета, хотя и требует меньше затрат на приборы, однако является менее точным. При этом отсутствие измерения фактического теплопотребления в большинстве случаев не стимулирует потребителей данной группы к энергосбережению на своих объектах.

Организация учета по второй группе может быть рекомендована при отсутствии достаточных денежных средств для приобретения приборов учета по первой группе. Перечень выпускаемых в РФ водосчетчиков см. в прил. 2.

2.5. Потребители третьей группы учета платят за тепло, рассчитываемое исходя из теплового баланса всей системы теплоснабжения или по согласованию с ТСО по их расчетной тепловой нагрузке, помноженной на выражение где — расчетная температура воздуха в помещениях отапливаемых зданий, °С; — температура наружного воздуха, усредненная за расчетный период по данным ТСО, ° С; — расчетная температура наружного воздуха для систем отопления, ° С.

При полном отсутствии затрат на приборы учета этот метод расчета является наименее точным и в большинстве случаев обусловливает существенное увеличение затрат на тепло по сравнению с методами расчета для первой и второй групп. Прежде всего это связано с завышенным договорным значением расчетной тепловой нагрузки по сравнению с реальным ее значением. Кроме того, полностью исключены какие-либо стимулирующие факторы для внедрения энергосберегающих мероприятий. Поэтому третья группа учета рекомендуется, как правило, как временная. С целью максимального приближения договорного значения расчетной тепловой нагрузки потребителя к реальному ее значению рекомендуется это договорное значение рассчитывать в соответствии с методическими указаниями [1] или с методикой, приведенной в литературе [3].

2.6. Потребитель (абонент), заключая договор с ТСО на отпуск тепла, четко указывает в нем принятую на период действия договора группу учета расхода тепла и особенности расчета за потребленную тепловую энергию. В договоре также указываются данные для расчета дополнительных затрат тепла от неучитываемых приборами теплопотерь и утечек воды, а также данные для расчета санкций за отклонения от допустимых режимов тепло потребления абонентом и режимов подачи тепла абоненту теплоснабжающей организацией.

2.7. Для потребителей жилищного фонда организационно-экономический механизм внедрения коммерческого учета расхода тепла и энергосберегающих мероприятий регламентируется «Отраслевым положением о стимулировании. » [2], в котором даны решения по вопросам финансирования и организации необходимых для указанного внедрения работ.

Используя методики, приведенные в литературе [2, 3], каждый потребитель жилищного фонда имеет возможность определить максимально возможную экономию энергоресурсов от энергосберегающих мероприятий и оценить экономическую целесообразность и этапы их внедрения.

3. ОБЪЕМ РАБОТ ПО УСТАНОВКЕ УЗЛОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ

3.1. Работа по установке узлов коммерческого учета расхода тепла у потребителей состоит из следующих этапов.

Этап 1: обследование объекта учета — приемников тепла (систем теплопотребления) потребителя. Цель и содержание работ на данном этапе состоят в выявлении рабочей схемы теплоснабжения и в наиболее точной оценке реальной суммарной тепловой нагрузки абонента, структуры этой нагрузки (отопление, горячее водоснабжение, вентиляция, технологические нужды), диапазона изменения каждого из вида нагрузок в течение суток как по расходу тепла, так и по расходу теплоносителя.

От качества выполнения этого этапа зависит правильность выбора системы коммерческого учета типоразмера и параметров приборов учета. Ориентироваться на схему теплоснабжения и значения нагрузок, указанные в договоре потребителя с ТСО нельзя, так как во многих случаях имеется несоответствие между договорными и фактическими схемами и значениями нагрузок. В результате этого этапа возможно заключение нового договора с указанием новых, оптимальных схем теплоснабжения и значений тепловых нагрузок. В противном случае приборы учета в определенные периоды времени (суток, сезона, года) будут работать вне номинальных диапазонов измерений с допустимой точностью, что ведет к оплате не за фактически потребленные тепло или теплоноситель, т.е. по первой или второй группе учета, а по расчетным данным ТСО, т.е. по третьей группе.

Работа на данном этапе выполняется путем анализа проектных данных и режимов фактического теплопотребления.

3.2. Этап 2 — разработка рабочего проекта установки узла учета расхода тепла у потребителя. Технические решения по установке узла учета, принятые в проекте, должны учитывать технологические и эксплуатационные особенности объекта учета и не должны ухудшать технические характеристики теплотехнического оборудования объекта, понижать его надежность, электро- и пожаробезопасность. Указанные решения также должны отвечать требованиям, предъявляемым к приборам и узлам коммерческого учета (разд. 4), к объектам учета (разд. 5), к монтажу и эксплуатации узлов учета (разд. 8), применительно к принятой потребителем группе учета расхода тепла (см. разд. 2). Рабочий проект согласуется в установленном порядке. Состав рабочего проекта и порядок его согласования приведены в разд. 7.

3.3. С учетом требований изменений № 1 к СНиП 2.04.07-86 «Тепловые сети» и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» рекомендуется совмещать организацию учета расхода тепла с реконструкцией теплового пункта зданий, направленной на энергосбережение (замена кожухотрубных водонагревателей на пластинчатые, установка малошумных насосов, внедрение автоматического регулирования теплопотребления — группового в ЦТП, общедомового или пофасадного в ИТП, индивидуального на нагревательных приборах в помещениях [4], установка надежной запорно-регулировочной арматуры). В этом случае проект установки узла учета входит в состав проекта всего энергосберегающего комплекса оборудования для реконструируемого теплового пункта. Аналогичную рекомендацию можно дать и для случая выполнения проекта автоматизированных тепловых пунктов зданий нового строительства. При выполнении проекта установки узла учета особое внимание должно быть уделено обеспечению прямолинейных участков до и после измерителей расхода и водосчетчиков, длины которых указаны в паспортах приборов, и преодоления дополнительного гидравлического сопротивления, вызванного этими приборами.

3.4. Этап 3 — монтаж и наладка узла учета. На данном этапе осуществляются приобретение всех комплектующих изделий (приборы, оборудование, электроаппаратура) и материалов (трубы, кабели), изготовление и монтаж шкафов для размещения приборов, монтажно-сварочные работы по установке водосчетчиков и измерителей расхода теплосчетчиков на трубопроводах и работы по прокладке соединительных линий согласно принятой в проекте системе коммерческого учета расхода тепла. В ряде обоснованных случаев выполняются работы по строительству отдельного здания (помещения) для узла учета. После выполнения монтажа производится наладка приборов и всего узла в целом в соответствии с инструкциями заводов-изготовителей. Цель наладочных работ — подготовка узла учета к сдаче его в постоянную эксплуатацию.

3.5. Этап 4 — допуск узла учета расхода тепла в эксплуатацию. На этом последнем этапе проверяются соответствие узла учета рабочему проекту, наличие паспортов на все приборы и их соответствие принятой группе учета, работоспособность приборов и пломбирование соответствующих мест на узле. Фиксируются показания приборов на момент допуска и заносится эта информация в акт приемки узла учета тепловой энергии на коммерческий расчет (прил. 3). Указанная работа на этапе 4 осуществляется представителями ТСО. Акт приемки узла подписывается представителями ТСО и абонента и утверждается руководителем ТСО. После этого узел учета передается в эксплуатацию персоналу абонента или специализированной организации.

4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРИБОРАМ И УЗЛАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

4.1. Приборный учет расхода тепла может осуществляться как отдельно, так и в составе комплекса энергосберегающих мероприятий.

4.2. Узлы коммерческого учета расхода тепла сооружают на границах балансовой принадлежности тепловой сети и их количество и место установки в системе теплоснабжения города (района) зависят от конкретной ст руктуры этой системы и балансовой принадлежности ее объектов. Выбор места установки узлов коммерческого учета производится в соответствии со структурами систем теплоснабжения, представленными на рисунке.

I — VI — варианты схем; ТСО — теплоснабжающая организация; АБ — абонент; ОПП — оптовый потребитель-продавец; ОП — основной потребитель

Варианты структурных схем систем теплоснабжения по балансовой принадлежности тепловых сетей:

1 — теплоисточник; 2 — насосная сетевая станция; 3 — центральный тепловой пункт; 4 — индивидуальный тепловой пункт здания; 5 — тепловой пункт основного потребителя; 6 — потребители основного потребителя

4.3. Приобретение приборов учета, монтаж узла учета, его обслуживание, включая поверку приборов, осуществляются абонентами или за их счет специализированными организациями, в том числе и ТСО. В перспективе, когда будет освоено производство малогабаритных приборов учета, не требующих практически затрат на их обслуживание, с относительно большим периодом времени между поверками, представляется целесообразной организация установки узлов учета и их эксплуатации подобно тому, как организованы установка и эксплуатация счетчиков электроэнергии.

обязательность внесения прибора в Госреестр средств измерений;

наличие сертификата Госэнергонадзора, подтверждающего применимость прибора для коммерческого учета;

защита от несанкционированного вмешательства в работу приборов и всего узла учета в целом;

минимальное количество вычисляемых и регистрируемых величин, которые необходимы только для производства расчетов за потребленные тепловую энергию и сетевую воду (последний при многостаночном тарифе);

минимальное количество мест пломбирования в узле учета и, следовательно, наименьшая вероятность возможности искажения показаний обеспечивается, в частности, моноблочностью конструкции;

автономность источника питания (от батарей) со сроком действия не менее 5 — 6 лет или наличие таймера, фиксирующего время отключения внешнего электропитания;

достаточно длительный период времени между поверками (не менее 3 — 5 лет);

непревышение допускаемой погрешности измерения тепловой энергии приборов утвержденных норм точности измерения;

непревышение допустимого увеличения гидравлического сопротивления объекта учета.

4.5. Средства контроля со стороны ТСО режимов теплопотребления абонентом должны быть технически отделены от приборов учета расхода тепла. Эти средства должны проектироваться, монтироваться и обслуживаться ТСО и могут быть реализованы в виде:

системы диспетчерского дистанционного контроля;

телемеханической системы контроля;

подсистемы контроля в составе АСДУ или АСУТП теплоснабжения [4].

Объем измеряемых параметров должен быть достаточен для расчета предусмотренных договором санкции к абонентам и ТСО за отклонения от договорных режимов теплопотребления абонентом и подачи тепла ТСО абоненту соответственно.

Выбор того или иного вида средств контроля режимов теплопотребления определяется ТСО исходя из технической и экономической целесообразности. Абоненты небольшой мощности могут не оснащаться указанными средствами контроля, последний осуществляется ТСО периодически визуально.

4.6. Устройство байпасных линий на водосчетчиках и первичных преобразователях расхода теплосчетчиков не допускается.

4.7. Вторичные приборы, состоящие из нескольких блоков, устанавливаются в отдельном шкафу или в отдельной секции общего шкафа. При моноблочном исполнении вторичного прибора (вычислителя) допускается его установка вне шкафа или в общем шкафу с приборами автоматики регулирования.

4.8. Пломбированию подлежат водосчетчики, первичные преобразователи расхода теплосчетчиков, термопреобразователи, вторичный прибор моноблочного исполнения, установленный открыто или в общем шкафу, отдельный шкаф (отдельная секция общего шкафа).

4.9. У потребителей тепла с тепловой нагрузкой вентиляции более 40 % от суммарной должна регистрироваться температура теплоносителя в обратном трубопроводе. Указанное значение нагрузки вентиляции уточняется и согласовывается с ТСО.

5. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБЪЕКТАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

Знание нормативных расходов тепла является исходной базой для выявления резервов экономии тепла или его перерасхода, которые определяются путем сопоставления нормативного расхода с фактическими затратами тепла, измеренными прибором учета. Нормативные расходы тепла для жилых зданий рекомендуется определять по методике [3].

5.2. Схема теплоснабжения объекта учета должна обеспечить минимальный расчетный расход сетевой воды, что обусловит наименьшие затраты на приборы учета. Для закрытых систем теплоснабжения городов этому требованию удовлетворяет смешанная схема присоединения систем отопления и горячего водоснабжения с ограничением максимального расхода сетевой воды и автоматическим регулированием отпуска тепла на отопление и горячее водоснабжение [4]. Кроме того, при такой схеме нет необходимости в контроле повышения расхода сетевой воды и температуры обратной воды сверх договорных значений, что упрощает систему контроля режимов теплопотребления и исключает какие-либо санкции к абоненту.

Ещё по теме  Теплосчетчик взлет

5.3. Трубопроводы объекта учета (теплового пункта здания, насосной, бойлерной и т.п.), с которыми сочленяются элементы приборов учета, должны иметь участки необходимой длины и соответствующую тепловую изоляцию бобышек для датчиков температуры, обеспечивающие допустимые погрешности измерения параметров теплоносителя.

5.4. Отдельное здание для узла учета должно отвечать требованиям СНиП 2.09.02-85 для данного климатического района.

6. МЕТОДИКА ВЫБОРА ПРИБОРОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

1) согласно действующим Правилам учета тепловой энергии для первой группы учета определяются количество и назначение отдельных приборов (теплосчетчики, водосчетчики); при этом учитываются конкретная схема теплоснабжения потребителя — закрытая или открытая, зависимое или независимое присоединение системы отопления, наличие недоступных для визуального осмотра тепловых сетей;

2) определяются значения верхнего и нижнего пределов измеряемого расхода теплоносителя и значения диапазонов изменения разности измеряемых температур в подающем и обратном трубопроводах;

3) по этим значениям определяют группу приборов и их типоразмеры (в частности, по прил. 2), у которых погрешности измерения расходов тепла и теплоносителя удовлетворяют нормам точности (верхний и нижний предел расхода должны находиться между номинальным и переходным значениями расхода водосчетчика, определяемыми по его паспорту) и обеспечивается непревышение допустимого увеличения гидравлического сопротивления объекта;

4) из выбранной группы приборов определяют те из них, которые наиболее полно удовлетворяют требованиям п. 4.4:

5) определяют капитальные затраты на приобретение этих приборов и монтаж всего узла учета К, руб., и из них выбирают тот прибор (комплект приборов), у которого затраты К наименьшие:

6) определяют денежные затраты абонентом за потребляемую за расчетный период (месяц, квартал, год) тепловую энергию до внедрения узла учета Ст, руб/пер.;

7) определяют оценку денежных затрат абонентом за потребляемую за тот же период тепловую энергию после внедрения узла учета С ¢ т , руб/пер.; ожидаемое теплопотребление рассчитывается с учетом нормативных расходов тепла (п. 5.1);

9) вычисляется значение максимально допустимых капитальных затрат на установку узла учета (включая монтаж и наладку) с выбранным прибором К max , руб., по формуле

где Д — доход, который может быть получен абонентом от вложения денег в банк в виде депозита, %/пер.;

10) сравнивают затраты К и К max : если К < К max , то выбирают данный прибор; если К > К max , то такой прибор абоненту невыгодно приобретать, так как предусмотренные абонентом денежные средства для организации учета, вложенные в банк, обеспечат доход больший, чем экономия от внедрения узла учета;

11) если выбранный прибор экономически невыгоден, то у потребителя организуется учет по второй группе с применением водосчетчиков, удовлетворяющих нормам точности измерения расхода воды и допустимого увеличения гидравлического сопротивления.

6.2. Выбор приборов для узла учета, проектируемого в составе энергосберегающего комплекса мероприятий, осуществляется в аналогичной последовательности, но при расчете К max по формуле (1) учитываются экономия тепла и затраты на эксплуатацию всего энергосберегающего комплекса в целом, а К и Kmax — соответствующие затраты на все оборудование комплекса, включая приборы учета [3].

7. СОСТАВ РАБОЧЕГО ПРОЕКТА УСТАНОВКИ УЗЛА КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ И ПОРЯДОК ЕГО СОГЛАСОВАНИЯ

7.1. В состав рабочего проекта установки узла учета входят:

исходные данные для выполнения проекта;

рабочая документация на узел учета;

технические характеристики выбранных приборов учета;

1. Договор на отпуск тепловой энергии в горячей воде, подписанный представителями теплоснабжающей организации и потребителя (абонента).

В договоре, составленном согласно действующим Правилам пользования тепловой энергии, оказываются тепловые нагрузки потребителя (максимальные, среднесуточные — для горячего водоснабжения), максимальный расход сетевой воды. Отдельным пунктом в договоре должна быть указана группа учета расхода тепла и методы расчета потребленной теплоэнергии, неучтенных приборами теплопотерь и утечек и санкций за отклонения от допустимых режимов теплопотребления и подачи тепла.

К договору должен быть приложен акт о границе балансовой принадлежности теплосети (границе разделения зоны обслуживания абонента и теплосети). В акте приводится схема присоединения абонента (ситуационный план с указанием диаметров трубопроводов по их длине). Акт подписывается представителями района теплосети и абонента.

2. Технические условия (ТУ) на установку узла коммерческого учета расхода тепла, подписанные представителем теплоснабжающей организации.

В ТУ указываются технические и технологические данные объекта учета — максимальные и среднесуточные нагрузки, максимальные и эксплуатационные (по часам суток) расходы сетевой воды, эксплуатационные температурный график подачи тепла и давления сетевой воды на границе балансовой принадлежности теплосети, схемы присоединения систем отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, технологических нагрузок, диапазон разности температур и давлений сетевой воды в подающем и обратном трубопроводах с учетом увеличения гидравлического сопротивления объекта в связи с установкой водосчетчиков. Кроме этого указываются: режим работы теплоисточника в летний период, требования к оборудованию систем теплопотребления автоматическими регуляторами, нормативные документы, которыми должны пользоваться при разработке проекта, порядок согласования проекта.

В ТУ приводится также место установки узла учета — в существующем тепловом пункте здания (ЦТП) или в отдельных помещениях (зданиях), специально построенных.

3. Техническое задание (ТЗ) на проектирование узла коммерческого учета расхода тепловой энергии, утвержденное потребителем — заказчиком рабочего проекта узла учета.

В ТЗ указываются: 1) наименование объекта, его адрес и номер абонента, наименование теплоснабжающей организации (номер района теплосети); 2) перечень нормативных документов, требования которых должны быть соблюдены в проекте, а именно: Правила пользования тепловой энергии, Правила учета тепловой энергии, СНиП 2.04.07.-86, СНиП 2.04.05.-91, СНиП 2.04.14-88, СНиП 2.04.01-85. Технические правила проектирования, строительства и приемки в эксплуатацию и Инструкция по оборудованию узлов учета, действующие для данного города (области, республики); 3) расчетные расходы тепла по видам нагрузок; 4) распределение тепловых нагрузок по часам суток; 5) распределение потребленного расхода сетевой воды для всех видов тепловых нагрузок и суммарного расхода этой воды по часам суток; 6) данные о температурах и давлениях сетевой воды, схемах присоединения систем теплопотребления, режимах работы теплоисточника в летний период, порядок согласования проекта (согласно ТУ); 7) дополнительные требования к установке узла учета, например, способы прокладки труб и кабелей, установка шкафов, возможность и порядок демонтажа существующих трубопроводов, арматуры, оборудования, учитывающие особенности объекта учета.

7.3. Рабочая документация на узел учета состоит из следующих рабочих чертежей:

1) общие данные: ведомость рабочих чертежей; общие указания, включающие перечень документов, на основании чего разработан проект (ТЗ, ТУ, результаты обследования объекта, существующая технологическая схема объекта, паспорта приборов учета, действующие инструкции по оборудованию узлов учета); источник теплоснабжения и параметры сетевого теплоносителя; ведомость тепловых нагрузок и распределения потребленного расхода для всех видов нагрузок по часам суток (из ТЗ); ситуационный план объекта; перечень приборов учета и контроля, предусматриваемых проектом:

2) схема функциональная автоматизации учета расхода тепла;

3) схема электрическая контроля температуры, расходов воды и тепла (схема электрических соединений);

4) схема электрическая питания шкафа учета и контроля;

5 ) шкаф учета и контроля. Общий вид;

6) шкаф учета и контроля. Спецификация;

7) шкаф учета и контроля. Схема соединений;

8) шкаф учета и контроля. Схема подключения;

9) установка узла учета расхода тепла. Общий вид и разрезы;

10) технологическая схема объекта с узлом учета;

11) план электрических соединений;

12) заказная спецификация на оборудование и материалы.

7.4. Технические характеристики выбранных приборов учета. В этом разделе проекта приводят:

1) расчет и выбор приборов учета (пп. 2 и 3 п. 6.1);

2) основные технические характеристики выбранных приборов (по данным их паспортов) с указанием расчетных потерь давления на первичных преобразователях расхода и водосчетчиках;

3) краткое описание работы узла учета;

4) инструкцию по эксплуатации узла учета (по данным паспортов приборов).

7.5. В приложениях приводят:

1) выполненные при необходимости расчеты тепловых нагрузок объекта по данным теплотехнических характеристик объекта;

2) технико-экономическое обоснование выбора приборов учета согласно п. 6.1 (по требованию заказчика).

3) форму журнала учета расхода тепловой энергии (прил. 4).

7.6. Порядок согласования рабочего проекта определяется требованиями технических условий на установку узла учета и технического задания на проектирование узла (пи. 2 и 3 п. 7.2). Рабочий проект согласовывается с теплоснабжающей организацией (ее предприятием тепловых сетей или районом теплосети) и со службой метрологии ТСО (при ее наличии). Для ведения технадзора за строительно-монтажными и наладочными работами ТСО передаются два экземпляра согласованного проекта.

7.7. Примеры составления ряда разделов рабочего проекта даны в прил. 5.

8. ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ И ЭКСПЛУАТАЦИИ УЗЛОВ УЧЕТА РАСХОДА ТЕПЛА

8.1. При монтаже узла учета необходимо руководствоваться требованиями к монтажу приборов учета, изложенными в их паспортах и инструкциях по эксплуатации заводов-изготовителей, и требованиями рабочего проекта установки узла учета.

8.2. При производстве монтажных работ должны выполняться требования техники безопасности в строительстве и требования противопожарных и санитарных правил. Необходимое качество монтажа обеспечивается исправным действием запорной и регулирующей арматуры, плотностью и прочностью крепления элементов узла. Заземления приборов, труб и шкафа выполняются по ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства».

8.3. Перед водосчетчиками и измерителями расхода должны устанавливаться фильтры (согласно требованиям заводов-изготовителей).

8.4. При несовпадении условных диаметров водосчетчиков и трубопроводов, на которых они устанавливаются, плавность перехода с одного диаметра на другой обеспечивается врезкой конусообразных переходников.

8.5. Шкаф узла учета должен закрываться на ключ, который следует хранить у ответственного лица.

8.6. Провода или кабели в узле учета должны прокладываться в стальных трубах или металлорукавах. Провода или кабель, проложенные от трубы до датчиков температуры и расхода, должны быть защищены металлорукавом. Линии электропитания и соединительные линии от датчиков до шкафа должны прокладываться раздельно.

8.7. Узел учета расхода тепла принимается на коммерческий расчет при наличии:

принципиальной схемы объекта учета и рабочего проекта установки узла учета;

технических паспортов, документов о поверке приборов и действующего клейма госповерителя;

схем и расчетов измерительных диафрагм (при их использовании);

акта приемки (см. прил. 3).

8.8. В процессе эксплуатации узла учета в журнале учета расхода тепловой энергии (см. прил. 4) фиксируются показания теплосчетчиков и водосчетчиков (измерителей расхода). Способы съема информации со вторичных приборов указываются в инструкциях по эксплуатации приборов.

8.9. Показания теплосчетчиков и водосчетчиков за расчетным период являются основанием для взаиморасчетов между потребителем (абонентом) и ТСО.

8.10. Анализ этих показаний позволяет выявить эффективность установки узла учета и необходимость внедрения энергосберегающих мероприятий (см. п. 5.5) путем сравнения их с данными ТСО, предъявляемыми абоненту к оплате до установки узла учета.

Потребитель тепловой энергии

Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)

Теплоснабжающая организация (ТСО)

Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений

Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними

Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям — теплоснабжающей организацией

Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)

Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем

Граница балансовой принадлежности тепловой сети

Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети

Тепловая нагрузка абонента

Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО

Прибор коммерческого учета расхода тепловой энергии

Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате

Узел коммерческого учета расхода тепловой энергии

Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементы приборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации

Система коммерческого учета расхода тепловой энергии

Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией

Группы учета потребителей тепловой энергии

Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

Современные средства измерения расходов тепловой энергии и теплоносителя, допущенные к применению в РФ

(по состоянию на июнь 1995 г.)

Наименование и тип средства измерения

Пределы измерений параметров теплоносителя

Пределы допускаемой погрешности, %, по количеству

Принцип действия преобразователя расхода

Максимальные значения параметров теплоносителя

Примечания (особенности конструкции)

± 6 при D t < 10 °С

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Отсутствие питания от электросети

Электронный вычислитель расхода тепловой энергии ТВ-1

± 4 при D t > 20 °С;

г. Арзамас Нижегородской обл.

Электромагнитные теплосчетчики-тепломеры РОСТ-5

2 — 2500 (максимальные)

± 2 при D t > 20 °С;

Малая длина прямых участков: 3 Ду до и 1 Ду после преобразователя расхода

Электромагнитные теплосчетчики-тепломеры РОСТ-8

500 — 250000 (максимальные)

± 5 при D t > 20 °С;

Включает два первичных преобразователя расхода, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводе

0,144 — 2268 (максимальные)

± 4 при D t > 20 °С;

г. Таллинн (Эстония)

Ультразвуковой теплосчетчик UTC -1

1,5 — подающий трубопровод;

0,4 — обратный трубопровод

г. Рязань; АО «Центр-прибор» (г. Москва)

Включает два или три первичных преобразователя, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводах, а также расход подпитки; межповерочный интервал — 2 года

Счетчик горячей воды ВСГ

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Счетчик холодной воды ВСХ

Крыльчатые (40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Электромагнитный счетчик воды ИР-45

г. Таллинн (Эстония)

Измерительный преобразователь расхода ИПРЭ-1М

г. Арзамас Нижегородской обл.

Счетчики горячей воды PTF , PNF

PTF 1,1 — 155; PNF 28 — 1200

«___»______________ 199 г.

узла учета расхода тепловой энергии на коммерческий расчет

Произведен технический осмотр приборов узла учета расхода тепловой энергии абонента №_________ по адресу: ______________________________________________

и проверена комплектность необходимой технической документации, в результате чего установлено: ___________________________________________________________

(указать соответствие или несоответствие инструкции)

На основании изложенного абонент сдает, а теплоснабжающая организация принимает на коммерческий расчет узел учета расхода тепловой энергии с «__»_________199 г. по «___»____________199 г. в следующем составе оборудования и пломбирует:

Показания прибора на дату приемки

Место установки, наличие пломбы

Представитель теплоснабжающей организации ______________________________

(должность, фамилия, номер телефона)

Ответственный представитель абонента _____________________________________

(должность, фамилия, номер телефона)

Водосчетчик ВСГ 80

Расход тепла, ккал/ч

Расход сетевой воды, м 3

Расход сетевой воды, м 3

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Типы приборов указаны согласно данным прил. 5.

Примеры составления ряда разделов рабочего проекта установки узлов учета расхода тепла

1. Общие данные. Объект учета — административное здание в г. Москве ( = -26 ° С).

1.1. Ведомость тепловых нагрузок и распределение потребного расхода сетевой воды.

Тепловые нагрузки и расходы сетевой воды

Значение тепловой нагрузки, Гкал/ч

Значение расхода сетевой воды, м 3 /ч

Значение максимальной разности температур воды, ° С

эксплуатационный за период суток

Вентиляция (-26 ° С)

Вентиляция (-15 ° С)

При расчете максимальных значений расходов сетевой воды принимались максимальные разности температур, приведенные в табл. 1. Эксплуатационные расходы сетевой воды для систем приточной вентиляции и кондиционирования воздуха рассчитаны при коэффициенте одновременности работы, равном 0,3.

1.2. Источник теплоснабжения, параметры теплоносителя, схемы присоединения систем теплопотребления к тепловым сетям:

система теплоснабжения — закрытая;

график отпуска тепла — 150/70 ° С;

диапазон разности температур сетевой воды 35 — 80 ° С;

температура воды на горячее водоснабжение 60 ° С;

температура холодной поды 5 ° С;

давление сетевой воды в подающем трубопроводе 0,75 МПа;

то же, в обратном трубопроводе 0,31 МПа;

горячее водоснабжение — двухступенчатая;

вентиляция, кондиционирование воздуха, тепловая завеса непосредственная;

допустимое увеличение гидравлического сопротивления — 0,04 МПа.

2. Схема функциональная автоматизации учета расхода тепла (рис. 1).

3. Схема электрических соединений (контроля температуры, расходов воды и тепла) — рис. 2.

4. Установка узла учета расхода тепла — рис. 3 . Водосчетчик ВСГ-32 условно не показан.

5. Заказная спецификация — табл. 2. Материалы (кабели, провода, металлорукава, трубы) в таблице условно не приведены.

6. Расчет и выбор приборов учета.

6.1. Из данных табл. 1 определяем наибольший суммарный эксплуатационный расход сетевой воды, равный 54,8 м 3 /ч, который является верхним пределом расхода, и наименьший суммарный расход 33,42 м 3 /ч, который является нижним пределом расхода.

6.2. Для данного потребителя первой группы учета принимаем систему коммерческого учета расхода тепловой энергии, основанную на применении теплосчетчика на подающем трубопроводе, водосчетчика на обратном трубопроводе и водосчетчика на подпиточном трубопроводе. Тип теплосчетчика — СТ (поз. 1, прил. 2), тип водосчетчика ВСГ (поз. 7).

6.3. Из характеристик этих приборов выбираем теплосчетчик СТ-80 и водосчетчик ВСГ-80, у которых номинальный расход 55 т/ч и переходный расход 6 т/ч, между значениями которых находятся верхний и нижний пределы расхода сетевой воды для данного потребителя. Диаметр условного прохода для обоих приборов 80 мм.

Расчетные потери давления на этих приборах при расходе воды 54,8 м 3 /ч составят 0,65 м вод. ст. на каждом и в сумме 1,3 м вод. ст., что меньше допустимого увеличения гидравлического сопротивления объекта.

Расход воды на подпитку составит 30 ´ 7,82 ´ 0,0075 = 1,8 м 3 /ч, где 30 м 3 /(Гкал/ч) — удельный объем местных систем теплопотребления; 7,82 Гкал/ч — суммарная тепловая нагрузка здания: 0,0075 1/ч — норма подпитки.

Для измерения расхода воды в подпиточном трубопроводе выбираем водосчетчик ВСГ-32 с диаметром условного прохода 32 мм и диапазоном расхода воды 0,6 — 6 м 3 /ч.

Для регистрации температур теплоносителя в подающем и обратном трубопроводах выбираем прибор автоматический следящего уравновешивания KCM 2-021 с пределами измерения 0 — 150 °С.

Рис. 1. Функциональная схема учета тепла: в числителе — по ГОСТ 21.404-85;

в знаменателе — позиция по спецификации (табл. 2)

Рис. 2. Схема электрических соединений

Рис. 3. Схема установки теплосчетчика СТ (пунктиром обозначены существующие трубопроводы и арматура)

Заказная спецификация (основное оборудование)

Теплосчетчик СТ-80, состоящий из:

АО «Тепловодомер», г. Мытищи Моск. обл.

термопреобразователя сопротивления платинового Pt -500

Прибор автоматический следящего уравновешивания КСМ2-021, пределы измерения 0 — 150 °С, градуировка 50 М

«Львовприбор», г. Львов

Термопреобразователь сопротивления медный ТСМ-0879-01, градуировка 50 М

Приборостроительный завод, г. Луцк

Шкаф 400 ´ 500 ´ 500 мм

Выключатель автоматический А63-М, номинальный ток 2 А

Курский электроаппаратный завод

4. Фаликов B . C ., Витальев В.П. Автоматизация тепловых пунктов: Справочное пособие. -М.: Энергоатомиздат, 1989.

г. Набережные Челны, район БСИ-8

Copyright © Набережночелнинский крановый завод, 2008-2020 г.

Все опубликованные материалы, за исключением нормативной документации и книг, являются собственностью компании.

http://www.nchkz.ru/lib/41/41821/

СХЕМЫ УЗЛОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при зависимом присоединении системы отопления через насос на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при зависимом присоединении системы отопления через насос на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу.

Закрытая система теплопотребления при зависимом присоединении системы отопления через насос на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при зависимом присоединении системы отопления через насос на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при зависимом присоединении системы отопления через насос на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе;

— давление теплоносителя в подающем трубопроводе;

— давление теплоносителя в обратном трубопроводе.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, проходящего по подпиточному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения.

Открытая .система теплопотребления при зависимом присоединении системы отопления через насос на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения.

Местная система теплопотребления на основе теплосчетчика, водосчетчика и регистрирующего прибора

На узле учета определяются и регистрируются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу системы отопления;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу системы отопления;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Местная система теплопотребления на основе теплосчетчика и водосчетчика

На узле учета определяются с помощью приборов:

— время работы приборов;

— полученная тепловая энергия;

— масса (объем) теплоносителя, полученного по подающему трубопроводу системы отопления;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу системы отопления;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения;

— температура теплоносителя в подающем трубопроводе;

— температура теплоносителя в обратном трубопроводе.

Местная система теплопотребления на основе водосчетчиков

На узле учета определяются с помощью приборов:

— время работы приборов;

— масса (объем) теплоносителя, полученного по подающему трубопроводу системы отопления;

— масса (объем) теплоносителя, возвращенного по обратному трубопроводу системы отопления;

— масса (объем) теплоносителя, израсходованного на водоразбор в системе горячего водоснабжения.

ФУНКЦИОНАЛЬНЫЕ СХЕМЫ УЗЛОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика СТ, водосчетчика ВСТ и регистрирующего прибора

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСТ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

* прибор типа РПТ 2200 М

Приборы " Supercal — 430" и регистрирующий прибор устанавливаются в приборных щитах.

Принтер может быть переносным и подключаться к регистрирующему прибору на момент распечатки показаний.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика СТ, водосчетчика ВСТ и регистрирующего прибора

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСТ на обратном трубопроводе;

* прибор типа РПТ 2200 М

Приборы " Supercal — 430" и регистрирующий прибор устанавливаются в приборных щитах.

Принтер может быть переносным и подключаться к регистрирующему прибору на момент распечатки показаний.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика СТ и водосчетчика ВСГ

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе.

Прибор " Supercal — 430" устанавливается в приборном щите.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика СТ и водосчетчика ВСГ

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе.

Прибор " Supercal — 430" устанавливается в приборном щите.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе водосчетчиков ВСГ

На узле учета устанавливаются:

— водосчетчик ВСГ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе водосчетчиков ВСГ

На узле учета устанавливаются:

— водосчетчик ВСГ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика СТ, водосчетчика ВСТ и регистрирующего прибора

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСТ на обратном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

* прибор типа РПТ 2200 М

Приборы " Supercal — 430" и регистрирующий прибор устанавливаются в приборных щитах.

Принтер может быть переносным и подключаться к регистрирующему прибору на момент распечатки показаний.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика СТ, водосчетчика ВСТ и регистрирующего прибора

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСТ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

* прибор типа РПТ 220 М

Приборы " Supercal — 430" и регистрирующий прибор устанавливаются в приборных щитах.

Принтер может быть переносным и подключаться к регистрирующему прибору на момент распечатки показаний.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика СТ и водосчетчика ВСГ

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Прибор " Supercal — 430" устанавливается в приборном щите.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика СТ и водосчетчика ВСГ

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Прибор " Supercal — 430" устанавливается в приборном щите.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе водосчетчиков ВСГ

На узле учета устанавливаются:

— водосчетчик ВСГ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе водосчетчиков ВСГ

На узле учета устанавливаются:

— водосчетчик ВСГ на подающем трубопроводе;

— водосчетчик ВСГ на обратном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Местная система теплопотребления на основе теплосчетчика СТ, водосчетчика ВСТ и регистрирующего прибора

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе системы отопления;

— водосчетчик ВСТ на обратном трубопроводе отопления;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

* прибор типа РПТ 2200 М

Приборы " Supercal — 430" и регистрирующий прибор устанавливаются в приборных щитах.

Принтер может быть переносным и подключаться к регистрирующему прибору на момент распечатки показаний.

Местная система теплопотребления на основе теплосчетчика СТ и водосчетчика ВСГ

На узле учета устанавливаются:

— теплосчетчик СТ на подающем трубопроводе системы отопления;

— водосчетчик ВСГ на обратном трубопроводе отопления;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Прибор " Supercal — 430" устанавливается в приборном щите.

Местная система теплопотребления на основе водосчетчиков ВСГ

На узле учета устанавливаются:

— водосчетчик ВСГ на подающем трубопроводе системы отопления;

— водосчетчик ВСГ на обратном трубопроводе отопления;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— регистрирующий прибор РПТ — 2200 МА.

Приборы ИВБ и РПТ — 2200МА устанавливаются в приборном щите.

Принтер может быть переносным и подключаться к прибору РПТ — 2200МА на момент распечатки показаний.

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— регистрирующий прибор РПТ — 2200МА.

Приборы ИВБ и РПТ — 2200МА устанавливаются в приборном щите.

Принтер может быть переносным и подключаться к прибору РПТ — 2200МА на момент распечатки показаний.

Закрытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика SA 94/2 M

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

Закрытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика SA 94/2 M

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

На узле учета устанавливаются:.

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

— регистрирующий прибор РПТ — 2200МА.

Приборы ИВБ и РПТ — 2200МА устанавливаются в приборном щите.

Принтер может быть переносным и подключаться к прибору РПТ — 2200МА на момент распечатки показаний.

Открытая система теплопотребления при зависимом присоединении системы отопления через элеватор или насос на основе теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

— регистрирующий прибор РПТ — 2200МА.

Приборы ИВБ и РПТ — 2200МА устанавливаются в приборном щите.

Принтер может быть переносным и подключаться к прибору РПТ — 2200МА на момент распечатки показаний.

Открытая система теплопотребления при независимом присоединении системы отопления через теплообменник на основе теплосчетчика SA 94/2 M

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе;

— первичный преобразователь ПРН на обратном трубопроводе;

— водосчетчик ВСГ на подпиточном трубопроводе;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

Местная система теплопотребления на основе теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе системы отопления;

— первичный преобразователь ПРН на обратном трубопроводе системы отопления;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

— регистрирующий прибор РПТ — 2200МА.

Приборы ИВБ и РПТ — 2200МА устанавливаются в приборном щите.

Принтер может быть переносным и подключаться к прибору РПТ — 2200МА на момент распечатки показаний.

Местная система теплопотребления на основе теплосчетчика SA 94/2 M

На узле учета устанавливаются:

— первичный преобразователь ПРН на подающем трубопроводе системы отопления;

— первичный преобразователь ПРН на обратном трубопроводе системы отопления;

— водосчетчик ВСГ на трубопроводе системы горячего водоснабжения;

УСТАНОВКА ПРИБОРОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ

Узел учета на основе теплосчетчика СТ, водосчетчика ВСТ и водосчетчика ВСГ

Водосчетчики устанавливаются в удобном для снятия показаний месте. До водосчетчиков по ходу движения теплоносителя необходимо установить механические фильтры на подающем и обратном трубопроводах.

Преобразователи температур монтируются, по возможности, ближе к головным задвижкам. Для удобства демонтажа водосчетчиков предусмотреть на трубопроводах запорную арматуру до и после узла учета.

Установка приборов ВСТ, ВСГ

Счетчик монтируется только на горизонтальном участке трубопровода циферблатом вверх.

Непосредственно перед счетчиком необходимо предусмотреть прямой участок трубопровода длиной не менее 5Д, а за счетчиком — не менее 1Д, где Д — диаметр трубопровода.

Схема кабельных разводок для теплосчетчика СТ и регистрирующего прибора

Прибор " Supercal -430" предназначен для настенной установки и должен располагаться в удобном для снятия показаний месте. Преобразователи температуры (датчики) должны монтироваться симметрично к оси трубопровода, как на подающем так и на обратном трубопроводе. Они снабжены двумя соединительными проводами длиной 2 м каждый. Провода не могут быть укорочены, но могут быть удлинены до 10 м, причем их длины должны быть одинаковы.

Регистрирующий прибор* устанавливается в удобном для эксплуатации месте. Максимальная длина кабеля при подсоединении прибора " Supercal — 430" к регистратору составляет 7 м. Максимальная длина кабеля при подсоединении водосчетчика ВСТ к регистратору составляет 10 м.

* прибор типа РПТ 2200 М

Соединительные патрубки для преобразователей температуры прибора СТ

Монтаж преобразователей температуры на трубопроводе

Установка патрубка под углом 45° к оси трубопровода

Установка патрубка под углом 90° к оси трубопровода

Узел учета на основе теплосчетчика SA 94/2 M и водосчетчика ВСГ

Водосчетчики устанавливаются в удобном для снятия показаний месте. Преобразователи температуры монтируются, по возможности, ближе к головным задвижкам. Для сдачи в поверку водосчетчиков предусмотреть, при необходимости, на трубопроводах запорную арматуру до и после оборудования узла учета.

Установка первичных преобразователей прибора SA 94/2 M

Первичный преобразователь монтируется на горизонтальном, вертикальном или наклонном участке трубопровода при условии, что весь объем трубы первичного преобразователя заполнен теплоносителем.

Непосредственно перед первичным преобразователем необходимо предусмотреть прямой участок трубопровода длиной не менее 5Д, а за счетчиком — не менее 3Д, где Д — диаметр трубопровода.

Схема кабельных разводок для теплосчетчика SA 94/2 M и регистрирующего прибора РПТ — 2200МА

Измерительно-вычислительный блок предназначен для настенной установки и должен располагаться в удобном для снятия показаний месте. Преобразователи температуры (датчики) должны монтироваться симметрично к оси трубопровода как на подающем, так и на обратном трубопроводе. Длина линий связи между измерительно-вычислительным блоком, первичными преобразователями и преобразователями температур не должна превышать 100 м.

Защитная гильза для преобразователей температуры прибора SA 94/2 M

Для Ду 10, 15, 25,40,50,80,100 L = 83 мм

Для Ду 150,200 L = 123 мм

Для Ду 300 L = 163 мм

Установка на трубопроводе при Ду 40 и менее

Установка на трубопроводе при Ду 50

Установка на трубопроводе при Ду более 50

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИБОРОВ УЧЕТА ТЕПЛОВОЙ ЭНЕРГИИ И ТЕПЛОНОСИТЕЛЯ

При установке прибора СТ и регистрирующего прибора МУР -1001

При установке прибора СТ

Приборы SA 94/2 M

При установке прибора SA 94/2 M и регистрирующего прибора РПТ — 2200МА

При установке прибора SA 94/2 M

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРИБОРОВ УЧЕТА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ЩИТОК КОТТЕДЖНЫЙ МКЭМ-1К

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

А1 — устройство защитного отключения РСНВ/304 (63А/300ма) или УЗО-М304-2 (63А/300ма); А2, A3 — РСНВ/304 (25А/30ма) или УЗО-М304-2 (25А/30ма); А4, А5 — РСНВ/304 (16А/10ма) или УЗО-М304-2 (16А/10ма);

Р1 — электросчетчик СО-505 (10 — 40А) или СО-502 (10 — 60А);

Q 1 — автоматический выключатель АВ 52 В63 или АВ 52 В40; Q 2 — Q 5 — АВ 51 В25; Q 6 — Q 7 — АВ51 В16; Q 8 — АВ 51 В25;

XI — Х5 — шина с винтовыми соединениями.

В качестве вводно-распределительного устройства жилого дома для однофазной системы электроснабжения предусматривается коттеджный щиток МКЭМ-1К. Производство Московского завода электроизмерительных приборов (ОАО "МЗЭП"). Защита отходящих линий в коттеджном щитке выполняется устройствами защитного отключения (УЗО) и автоматическими выключателями. УЗО обеспечивают защиту людей от поражения переменным электрическим током, а также противопожарную защиту при несовершенном заземлении. При наличии централизованного управления перед вводно-распределительным устройством устанавливаются переключающие устройства.

МОДУЛЬ КОММУТАЦИОННЫЙ ЭЛЕКТРИЧЕСКИЙ МНОГОФУНКЦИОНАЛЬНЫЙ МКЭМ-1-25А

Схема электрическая принципиальная

Модуль МКЭМ-1-25А предназначен для учета и распределения электрической энергии напряжением 220 В 50 Гц в квартирах и других помещениях (гаражах, хозблоках и т.д.).

А1 — устройство защитного отключения РСНВ/304 (25А/30ма) или УЗО-М304-2 (25А/30ма);

Р1 — электросчетчик СО-505 (10 — 40А);

Q 1 — автоматический выключатель АВ 51 В25; Q 2 — Q 3 — АВ 51 В16;

XI , Х2 — шина с винтовыми соединениями, Х2 — розетка PA -16 "ЕВРОПА".

В качестве вводно-распределительного устройства для однофазной системы электроснабжения предусматривается модуль МКЭМ-1-25А. Производство Московского завода электроизмерительных приборов (ОАО "МЗЭП").

Защита отходящих линий выполняется устройствами защитного отключения (УЗО) и автоматическими выключателями. УЗО обеспечивают защиту людей от поражения переменным электрическим током, а также противопожарную защиту при несовершенном заземлении.

МОДУЛЬ КОММУТАЦИОННЫЙ ЭЛЕКТРИЧЕСКИЙ МНОГОЦЕЛЕВОЙ МКЭМ-1-40А

Схема электрическая принципиальная

Модуль МКЭМ-1-40А предназначен для учета и распределения электрической энергии напряжением 220 В 50 Гц в квартирах и других помещениях (гаражах, хозблоках и т.д.).

А1 — устройство защитного отключения РСНВ/304 (25А/30ма) или УЗО-М304-2(25А/30ма);

А2 — устройство защитного отключения РСНВ/304 (25А/100ма) или УЗО-М304-2(25А/100ма);

Р1 — электросчетчик СО-505 (10 — 40А) или СО-502 (10 — 60А);

Q 1- автоматический выключатель АВ 51 В40; Q 2 — Q 3 — АВ 51 В16; Q 4 — АВ 51 В25;

X 1, X 2 — шина с винтовыми соединениями, Х2 — розетка РА-16 "ЕВРОПА".

В качестве вводно-распределительного устройства для однофазной системы электроснабжения предусматривается модуль МКЭМ-1-40А. Производство Московского завода электроизмерительных приборов (ОАО "МЗЭП").

Защита отходящих линий выполняется устройствами защитного отключения (УЗО) и автоматическими выключателями. УЗО обеспечивают защиту людей от поражения переменным электрическим током, а также противопожарную защиту при несовершенном заземлении.

ЩИТОК КОТТЕДЖНЫЙ МКЭМ-2К

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

А1 — устройство защитного отключения РСНВ/304 (63А/300ма) или УЗО-М304-4 (63А/300ма); А2, A3 — РСНВ/304 (25А/30ма) или УЗО-М304-2 (25А/30ма); А4, А5 — РСНВ/304 (16А/10ма) или УЗО-М304-2 (16А/10ма);

Р1 — электросчетчик ЕТ414 (10 — 40А) или ЕТ-416 (10 — 60А), или СА45(10 — 40) непосредственного включения;

Q 1 — автоматический выключатель АВ 52 В63 или ПВ 53 В40; Q 2 — Q 5 — АВ 51 В25; Q 6 — Q 7 – АВ 51 В16; Q 8 — АВ 51 В25;

X 1 — Х5 — шина с винтовыми соединениями.

В качестве вводно-распределительного устройства жилого дома для однофазной системы электроснабжения предусматривается коттеджный щиток МКЭМ-1К. Производство Московского завода электроизмерительных приборов (ОАО "МЗЭП").

Защита отходящих линий в коттеджном щитке выполняется устройствами защитного отключения (УЗО) и автоматическими выключателями. УЗО обеспечивают защиту людей от поражения переменным электрическим током, а также противопожарную защиту при несовершенном заземлении. При наличии централизованного управления перед вводно-распределительным устройством устанавливаются переключающие устройства.

АСКУЭ и ЭСП для бытового потребителя.КТС "ЭМОС-МЗЭП"

— электронная книжка абонента

— контроллер сети — накопитель

— локальная вычислительная сеть

— устройство отключения потребителя

— сменный накопитель информации

Проводная линия связи

Непроводная линия связи

Система АСКУЭ — "АЛЬФА Дом" на основе счетчиков АЛЬФА типа А2Т- OL — C 9- II для элитного жилого дома и современного офисного здания.

Предназначена для автоматизированного учета электроэнергии с учетом дифференцированных по зонам суток тарифов, а также передачи информации об электропотреблении по телефонным линиям связи в районное отделение Энергосбыта АО "Мосэнерго".

Счетчики АЛЬФА — класс точности 0,5, прямого включения на ток до 150А, объединены в систему через мультиплексоры производства АББ ВЭИ Метроника, по цифровым, каналам связи.

Связь с Мосэнерго через модем по телефонной линии.

Считывание и обработка измеренных данных при помощи программного обеспечения EMFPLUS и АльфаМет.

ОПИСАНИЕ РАБОТЫ СИСТЕМЫ

Структурная схема технических средств автоматизированной системы контроля и учета энергопотребления и электронной системы платежей (АСКУЭ и ЭСП) для бытового потребителя

Контроллеры счетчиков (КС) устанавливаются на один из счетчиков в этажных осветительных щитках (по одному на щиток) и подключаются к одной из фаз сети 220 В. Телеметрические выходы счетчиков и входы переключения тарифа соединяются с соответствующими входами и выходами КС. Один КС рассчитан на работу с 4-мя счетчиками. Индикаторы устанавливаются рядом со щитками и кабелем связываются с соответствующим КС.

В щитовой комнате дома либо на трансформаторной подстанции (ТП) устанавливается контроллер сети — накопитель (КСН) и подключается к сети 220В. КСН обеспечивает работу с 255 удаленными счетчиками через 64 КС. Кроме того, к КСН могут быть подключены до 8-ми счетчиков суммарного потребления энергии бытовыми абонентами и потребления на технические нужды (если они имеются).

Перед пуском системы в КСН с помощью переносного компьютера (лэптопа) вводятся по каждому удаленному и прямоподключенному счетчику его коэффициент пересчета и начальные показания по двум тарифам. После подачи сетевого напряжения эти данные автоматически перезаписываются по проводам сети 220 В в соответствующие контроллеры счетчиков. С данного момента в каждом КС по каждому счетчику производится пересчет телеметрических импульсов в кВт-часы потребленной электроэнергии и накапливаются в памяти КС.

В КСН от встроенных часов в соответствии с уставками по проводам сети передаются сигналы переключения тарифа, которые принимаются всеми КС и отрабатываются на подключенные к ним счетчики.

Кроме того, каждые сутки в 0 часов КСН производит последовательный запрос данных, накопленных по каждому счетчику в КС и запись их в свою память. По истечении месяца с КСН передается сигнал, по которому производится фиксация в КС данных потребления за месяц и соответствующие данные фиксируются в памяти КСН.

В памяти КСН регистрируются также различные события с фиксацией даты и времени: отключение/включение сетевого напряжения, прием сообщений с телесигнализацией от КС (открытие/закрытие дверей этажных осветительных щитков, обрыв/восстановление линий связи КС со счетчиками), отключение/включение отдельных потребителей по командам, введенным в КСН, отказы в работе отдельных КС.

При пропадании сетевого напряжения данные, хранимые в ОЗУ КС и КСН, сохраняются в течение нескольких лет.

Для сбора данных энергоучета из КСН служат сменные электронные носители информации (СНИ). Емкость одного СНИ рассчитана на 510 абонентов, срок хранения данных — до 10 лет. В городском отделении (участке) Энергонадзора организуется автоматизированное рабочее место (АРМ) контролера, оборудованное компьютером с базой данных по энергопотреблению и платежам бытовых абонентов. Перед входом на объект контролер подключает СНИ к компьютеру, с которого в СНИ записывается справочная информация об абонентах, инструкции контролеру и маршрут могут быть просмотрены на дисплее. При подходе к месту установки КСН контролер подключает к соответствующему разъему КСН "чистый" СНИ, и в течение 10 секунд вся информация по энергопотреблению из КСН переписывается в СНИ.

После сбора данных от всех запланированных КСИ контролер возвращается в отделение (участок) и передает СНИ с записанной информацией старшему контролеру для ввода данных в компьютер.

Индикатор предусмотрен на каждом этаже для предоставления абонентам всех данных для правильной оплаты за электроэнергию.

Подключив кратковременно к разъему на индикаторе свой индивидуальный электронный ключ — электронную книжку абонента (ЭКА), которая по конструкции аналогична СНИ, абонент может просмотреть на подсвечиваемом ЖК-индикаторе последовательно следующую информацию: тарифы на электроэнергию и время их переключения, текущие показания счетчика по каждому тарифу, значение потребленной электроэнергии, ее стоимость за предыдущий месяц и общую задолженность. При этом, если будет введен блочный тариф (стоимость электроэнергии зависит от объема потребления), это будет учтено. Одновременно в ЭКА производится запись всех этих данных, которые при оснащении отделений банков соответствующей несложной считывающей аппаратурой будут считываться в компьютер операциониста банка. После оплаты соответствующей суммы в ЭКА будет сделана отметка. По возвращении домой абонент снова касается разъема на индикаторе своей ЭКА и на ЖК-индикаторе будет отображено погашение долга. В индикаторе предусмотрено также и звуковое оповещение о задержке с оплатой. Очевидно, что данная система позволяет легко перейти к режиму предварительной оплаты.

Ещё по теме  Правила учета тепловой энергии

Каждый счетчик может быть дооснащен устройством отключения потребителя (УОП), которое по команде с КСН производит отключение сетевого напряжения отдельного потребителя в случае длительной неуплаты, несмотря на неоднократные предупреждения, либо при значительном превышении допустимой потребляемой мощности.

Следует отметить, что данная система может быть расширена и на учет и контроль потребления других энергоресурсов: воды, тепла, газа при оснащении квартир соответствующими датчиками (счетчиками). Целесообразно использовать ЭКА в качестве единой книжки платежей за коммунальные услуги, включая и квартплату, поскольку появляется действенное средство воздействия на злостных неплательщиков через дистанционное отключение электроснабжения провинившегося абонента.

Стоимость автоматизации в пересчете на одного абонента не более 50 — 70 % стоимости двухтарифного электросчетчика. Затраты времени и средств на массовую автоматизацию минимальны, т.к. линии связи провода силовой сети уже существуют.

http://www.tehlit.ru/1lib_norma_doc/53/53002/

упрощенная принципиальная схема тепломера со счетчиком тепла

на главную страницу

Рис. 1. Одноступенчатая система присоединения

водоподогревателей горячего водоснабжения с автоматическим

регулированием расхода теплоты на отопление

и зависимым присоединением систем отопления в ЦТП и ИТП

1 — водоподогреватель горячего водоснабжения; 2 — повысительно-циркуляционный насос горячего водоснабжения

(пунктиром — циркуляционный насос); 3 — регулирующий клапан с электроприводом; 4 — регулятор перепада давлений

(прямого действия); 5 — водомер для холодной воды; 6 — регулятор подачи теплоты на отопление, горячее

водоснабжение и ограничения максимального расхода сетевой воды на ввод; 7 — обратный клапан;

8 — корректирующий подмешивающий насос; 9 — теплосчетчик; 10 — датчик температуры; 11 — датчик

расхода воды; 12 — сигнал ограничения максимального расхода воды из тепловой сети на ввод;

13 — датчик давления воды в трубопроводе

Рис. 2. Двухступенчатая схема присоединения водоподогревателей

горячего водоснабжения для жилых и общественных зданий и жилых

микрорайонов с зависимым присоединением систем отопления

а — схема с самостоятельным регулятором ограничения расхода сетевой воды на ввод;

б — фрагмент схемы с совмещением функций регулирования расхода теплоты на отопление,

горячее водоснабжение и ограничения расхода сетевой воды в одном регуляторе

1-13 — см. рис. 1; 14 — регулятор ограничения максимального расхода воды на ввод (прямого действия);

14а — датчик расхода воды в виде сужающего устройства (камерная диафрагма); 15 — регулятор подачи теплоты

на отопление; 16 — задвижка, нормально закрытая; 17 — регулятор подачи теплоты на горячее водоснабжение

Рис. 3. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения для промышленных зданий и промплощадок с зависимым

присоединением систем отопления в ЦТП

1-17 — см. рис. 1, 2; 18 — сигнал включения насоса при закрытии

клапана К-2; 19 — регулятор перепада давлений (электронный)

Рис. 4. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения для жилых и общественных зданий и жилых микрорайонов

с независимым присоединением систем отопления в ЦТП и ИТП

1-19 — см. рис. 1-3; 20 — водоподогреватель отопления; 21 — водомер горячеводный;

22 — подпиточный насос отопления; 23 — регулятор подпитки; 24 — предохранительный клапан;

25 — циркуляционный насос отопления

Рис. 5. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения в ИТП с водоструйным элеватором и автоматическим

регулированием расхода теплоты на отопление

(пример учета теплоты по водомерам)

1-25 — см. рис. 1-4; 26 — водоструйный элеватор

Рис. 6. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения в ИТП с зависимым присоединением систем отопления

и пофасадным автоматическим регулированием

расхода теплоты на отопление

Рис. 7. Одноступенчатая схема присоединения водоподогревателей горячего

водоснабжения с зависимым присоединением систем отопления при

отсутствии регуляторов расхода теплоты на отопление в ЦТП и ИТП

Рис. 8. Двухступенчатая схема присоединения водоподогревателей горячего

водоснабжения с зависимым присоединением систем отопления при отсутствии

регуляторов расхода теплоты на отопление в ЦТП и ИТП

Рис. 9. Схемы присоединения систем горячего водоснабжения и отопления в ИТП

при зависимом (а) присоединении системы отопления через элеватор (пунктиром — с циркуляционным насосом) с учетом теплоты по тепломеру и независимом (б) — с учетом

теплоты по водомеру

1-26 — см. рис. 1-5; 27 — регулятор смешения горячей воды; 28 —

тепломер дdухпоточный трехточечный; 29 — дроссельная диафрагма

http://newenergetika.narod.ru/sp41-101-95.files/sp41-101-95_page_1.files/sp41-101-95_page_1-shemy.html

2. ГРУППЫ УЧЕТА ПОТРЕБИТЕЛЕЙ ТЕПЛА И ОСОБЕННОСТИ ИХ РАСЧЕТА ЗА ПОТРЕБЛЕННУЮ ТЕПЛОЭНЕРГИЮ

2.1. Потребители тепловой энергии в зависимости от принятой в них согласно Правилам учета тепловой энергии системы коммерческого учета делятся на группы учета.

Каждый потребитель, организуя учет теплопотребления на своих объектах, должен четко знать, к какой группе учета потребителей он хочет или может быть отнесен.

2.2. К первой группе учета относятся потребители, рассчитывающиеся с теплоснабжающей организацией (ТСО) на основе показаний теплосчетчика (на подающем или обратном трубопроводе), двух теплосчетчиков (на подающем и обратном трубопроводах) или теплосчетчика (на подающем трубопроводе) и водосчетчика (на обратном трубопроводе). При независимой схеме присоединения систем отопления к этим приборам добавляется водосчетчик на подпиточном трубопроводе. Ко второй группе учета относятся потребители, рассчитывающиеся с ТСО на основе показаний водосчетчиков, устанавливаемых на подающем или (и) обратном и на подпиточном трубопроводах. Третью группу учета составляют потребители, у которых временно не работают теплосчетчики и водосчетчики или совсем отсутствуют приборы измерения расходов и температур воды и расход тепловой энергии определяется расчетным путем по данным ТСО.

2.3. Потребители первой группы учета платят по показаниям теплосчетчиков за фактически потребленное тепло. Поэтому денежная экономия и энергосберегающий эффект от внедренных мероприятий могут быть выявлены наиболее полно, что позволяет экономически обосновать выбор приборов учета. Методику выбора см. в разд. 6, перечень выпускаемых в РФ теплосчетчиков см. в прил. 2.

2.4. Потребители второй группы учета платят за тепло, которое рассчитывается по фактическому количеству теплоносителя (по показаниям водосчетчиков), помноженному на разность усредненных за расчетный период температур воды в подающем и обратном трубопроводах, измеренных на источнике тепла. Такой метод расчета, хотя и требует меньше затрат на приборы, однако является менее точным. При этом отсутствие измерения фактического теплопотребления в большинстве случаев не стимулирует потребителей данной группы к энергосбережению на своих объектах.

Организация учета по второй группе может быть рекомендована при отсутствии достаточных денежных средств для приобретения приборов учета по первой группе. Перечень выпускаемых в РФ водосчетчиков см. в прил. 2.

2.5. Потребители третьей группы учета платят за тепло, рассчитываемое исходя из теплового баланса всей системы теплоснабжения или по согласованию с ТСО по их расчетной тепловой нагрузке, помноженной на выражение где — расчетная температура воздуха в помещениях отапливаемых зданий, °С; — температура наружного воздуха, усредненная за расчетный период по данным ТСО, ° С; — расчетная температура наружного воздуха для систем отопления, ° С.

При полном отсутствии затрат на приборы учета этот метод расчета является наименее точным и в большинстве случаев обусловливает существенное увеличение затрат на тепло по сравнению с методами расчета для первой и второй групп. Прежде всего это связано с завышенным договорным значением расчетной тепловой нагрузки по сравнению с реальным ее значением. Кроме того, полностью исключены какие-либо стимулирующие факторы для внедрения энергосберегающих мероприятий. Поэтому третья группа учета рекомендуется, как правило, как временная. С целью максимального приближения договорного значения расчетной тепловой нагрузки потребителя к реальному ее значению рекомендуется это договорное значение рассчитывать в соответствии с методическими указаниями [1] или с методикой, приведенной в литературе [3].

2.6. Потребитель (абонент), заключая договор с ТСО на отпуск тепла, четко указывает в нем принятую на период действия договора группу учета расхода тепла и особенности расчета за потребленную тепловую энергию. В договоре также указываются данные для расчета дополнительных затрат тепла от неучитываемых приборами теплопотерь и утечек воды, а также данные для расчета санкций за отклонения от допустимых режимов тепло потребления абонентом и режимов подачи тепла абоненту теплоснабжающей организацией.

2.7. Для потребителей жилищного фонда организационно-экономический механизм внедрения коммерческого учета расхода тепла и энергосберегающих мероприятий регламентируется «Отраслевым положением о стимулировании. » [2], в котором даны решения по вопросам финансирования и организации необходимых для указанного внедрения работ.

Используя методики, приведенные в литературе [2, 3], каждый потребитель жилищного фонда имеет возможность определить максимально возможную экономию энергоресурсов от энергосберегающих мероприятий и оценить экономическую целесообразность и этапы их внедрения.

3. ОБЪЕМ РАБОТ ПО УСТАНОВКЕ УЗЛОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ

3.1. Работа по установке узлов коммерческого учета расхода тепла у потребителей состоит из следующих этапов.

Этап 1: обследование объекта учета — приемников тепла (систем теплопотребления) потребителя. Цель и содержание работ на данном этапе состоят в выявлении рабочей схемы теплоснабжения и в наиболее точной оценке реальной суммарной тепловой нагрузки абонента, структуры этой нагрузки (отопление, горячее водоснабжение, вентиляция, технологические нужды), диапазона изменения каждого из вида нагрузок в течение суток как по расходу тепла, так и по расходу теплоносителя.

От качества выполнения этого этапа зависит правильность выбора системы коммерческого учета типоразмера и параметров приборов учета. Ориентироваться на схему теплоснабжения и значения нагрузок, указанные в договоре потребителя с ТСО нельзя, так как во многих случаях имеется несоответствие между договорными и фактическими схемами и значениями нагрузок. В результате этого этапа возможно заключение нового договора с указанием новых, оптимальных схем теплоснабжения и значений тепловых нагрузок. В противном случае приборы учета в определенные периоды времени (суток, сезона, года) будут работать вне номинальных диапазонов измерений с допустимой точностью, что ведет к оплате не за фактически потребленные тепло или теплоноситель, т.е. по первой или второй группе учета, а по расчетным данным ТСО, т.е. по третьей группе.

Работа на данном этапе выполняется путем анализа проектных данных и режимов фактического теплопотребления.

3.2. Этап 2 — разработка рабочего проекта установки узла учета расхода тепла у потребителя. Технические решения по установке узла учета, принятые в проекте, должны учитывать технологические и эксплуатационные особенности объекта учета и не должны ухудшать технические характеристики теплотехнического оборудования объекта, понижать его надежность, электро- и пожаробезопасность. Указанные решения также должны отвечать требованиям, предъявляемым к приборам и узлам коммерческого учета (разд. 4), к объектам учета (разд. 5), к монтажу и эксплуатации узлов учета (разд. 8), применительно к принятой потребителем группе учета расхода тепла (см. разд. 2). Рабочий проект согласуется в установленном порядке. Состав рабочего проекта и порядок его согласования приведены в разд. 7.

3.3. С учетом требований изменений № 1 к СНиП 2.04.07-86 «Тепловые сети» и СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование» рекомендуется совмещать организацию учета расхода тепла с реконструкцией теплового пункта зданий, направленной на энергосбережение (замена кожухотрубных водонагревателей на пластинчатые, установка малошумных насосов, внедрение автоматического регулирования теплопотребления — группового в ЦТП, общедомового или пофасадного в ИТП, индивидуального на нагревательных приборах в помещениях [4], установка надежной запорно-регулировочной арматуры). В этом случае проект установки узла учета входит в состав проекта всего энергосберегающего комплекса оборудования для реконструируемого теплового пункта. Аналогичную рекомендацию можно дать и для случая выполнения проекта автоматизированных тепловых пунктов зданий нового строительства. При выполнении проекта установки узла учета особое внимание должно быть уделено обеспечению прямолинейных участков до и после измерителей расхода и водосчетчиков, длины которых указаны в паспортах приборов, и преодоления дополнительного гидравлического сопротивления, вызванного этими приборами.

3.4. Этап 3 — монтаж и наладка узла учета. На данном этапе осуществляются приобретение всех комплектующих изделий (приборы, оборудование, электроаппаратура) и материалов (трубы, кабели), изготовление и монтаж шкафов для размещения приборов, монтажно-сварочные работы по установке водосчетчиков и измерителей расхода теплосчетчиков на трубопроводах и работы по прокладке соединительных линий согласно принятой в проекте системе коммерческого учета расхода тепла. В ряде обоснованных случаев выполняются работы по строительству отдельного здания (помещения) для узла учета. После выполнения монтажа производится наладка приборов и всего узла в целом в соответствии с инструкциями заводов-изготовителей. Цель наладочных работ — подготовка узла учета к сдаче его в постоянную эксплуатацию.

3.5. Этап 4 — допуск узла учета расхода тепла в эксплуатацию. На этом последнем этапе проверяются соответствие узла учета рабочему проекту, наличие паспортов на все приборы и их соответствие принятой группе учета, работоспособность приборов и пломбирование соответствующих мест на узле. Фиксируются показания приборов на момент допуска и заносится эта информация в акт приемки узла учета тепловой энергии на коммерческий расчет (прил. 3). Указанная работа на этапе 4 осуществляется представителями ТСО. Акт приемки узла подписывается представителями ТСО и абонента и утверждается руководителем ТСО. После этого узел учета передается в эксплуатацию персоналу абонента или специализированной организации.

4. ОСНОВНЫЕ ТРЕБОВАНИЯ К ПРИБОРАМ И УЗЛАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

4.1. Приборный учет расхода тепла может осуществляться как отдельно, так и в составе комплекса энергосберегающих мероприятий.

4.2. Узлы коммерческого учета расхода тепла сооружают на границах балансовой принадлежности тепловой сети и их количество и место установки в системе теплоснабжения города (района) зависят от конкретной ст руктуры этой системы и балансовой принадлежности ее объектов. Выбор места установки узлов коммерческого учета производится в соответствии со структурами систем теплоснабжения, представленными на рисунке.

I — VI — варианты схем; ТСО — теплоснабжающая организация; АБ — абонент; ОПП — оптовый потребитель-продавец; ОП — основной потребитель

Варианты структурных схем систем теплоснабжения по балансовой принадлежности тепловых сетей:

1 — теплоисточник; 2 — насосная сетевая станция; 3 — центральный тепловой пункт; 4 — индивидуальный тепловой пункт здания; 5 — тепловой пункт основного потребителя; 6 — потребители основного потребителя

4.3. Приобретение приборов учета, монтаж узла учета, его обслуживание, включая поверку приборов, осуществляются абонентами или за их счет специализированными организациями, в том числе и ТСО. В перспективе, когда будет освоено производство малогабаритных приборов учета, не требующих практически затрат на их обслуживание, с относительно большим периодом времени между поверками, представляется целесообразной организация установки узлов учета и их эксплуатации подобно тому, как организованы установка и эксплуатация счетчиков электроэнергии.

обязательность внесения прибора в Госреестр средств измерений;

наличие сертификата Госэнергонадзора, подтверждающего применимость прибора для коммерческого учета;

защита от несанкционированного вмешательства в работу приборов и всего узла учета в целом;

минимальное количество вычисляемых и регистрируемых величин, которые необходимы только для производства расчетов за потребленные тепловую энергию и сетевую воду (последний при многостаночном тарифе);

минимальное количество мест пломбирования в узле учета и, следовательно, наименьшая вероятность возможности искажения показаний обеспечивается, в частности, моноблочностью конструкции;

автономность источника питания (от батарей) со сроком действия не менее 5 — 6 лет или наличие таймера, фиксирующего время отключения внешнего электропитания;

достаточно длительный период времени между поверками (не менее 3 — 5 лет);

непревышение допускаемой погрешности измерения тепловой энергии приборов утвержденных норм точности измерения;

непревышение допустимого увеличения гидравлического сопротивления объекта учета.

4.5. Средства контроля со стороны ТСО режимов теплопотребления абонентом должны быть технически отделены от приборов учета расхода тепла. Эти средства должны проектироваться, монтироваться и обслуживаться ТСО и могут быть реализованы в виде:

системы диспетчерского дистанционного контроля;

телемеханической системы контроля;

подсистемы контроля в составе АСДУ или АСУТП теплоснабжения [4].

Объем измеряемых параметров должен быть достаточен для расчета предусмотренных договором санкции к абонентам и ТСО за отклонения от договорных режимов теплопотребления абонентом и подачи тепла ТСО абоненту соответственно.

Выбор того или иного вида средств контроля режимов теплопотребления определяется ТСО исходя из технической и экономической целесообразности. Абоненты небольшой мощности могут не оснащаться указанными средствами контроля, последний осуществляется ТСО периодически визуально.

4.6. Устройство байпасных линий на водосчетчиках и первичных преобразователях расхода теплосчетчиков не допускается.

4.7. Вторичные приборы, состоящие из нескольких блоков, устанавливаются в отдельном шкафу или в отдельной секции общего шкафа. При моноблочном исполнении вторичного прибора (вычислителя) допускается его установка вне шкафа или в общем шкафу с приборами автоматики регулирования.

4.8. Пломбированию подлежат водосчетчики, первичные преобразователи расхода теплосчетчиков, термопреобразователи, вторичный прибор моноблочного исполнения, установленный открыто или в общем шкафу, отдельный шкаф (отдельная секция общего шкафа).

4.9. У потребителей тепла с тепловой нагрузкой вентиляции более 40 % от суммарной должна регистрироваться температура теплоносителя в обратном трубопроводе. Указанное значение нагрузки вентиляции уточняется и согласовывается с ТСО.

5. ОСНОВНЫЕ ТРЕБОВАНИЯ К ОБЪЕКТАМ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

Знание нормативных расходов тепла является исходной базой для выявления резервов экономии тепла или его перерасхода, которые определяются путем сопоставления нормативного расхода с фактическими затратами тепла, измеренными прибором учета. Нормативные расходы тепла для жилых зданий рекомендуется определять по методике [3].

5.2. Схема теплоснабжения объекта учета должна обеспечить минимальный расчетный расход сетевой воды, что обусловит наименьшие затраты на приборы учета. Для закрытых систем теплоснабжения городов этому требованию удовлетворяет смешанная схема присоединения систем отопления и горячего водоснабжения с ограничением максимального расхода сетевой воды и автоматическим регулированием отпуска тепла на отопление и горячее водоснабжение [4]. Кроме того, при такой схеме нет необходимости в контроле повышения расхода сетевой воды и температуры обратной воды сверх договорных значений, что упрощает систему контроля режимов теплопотребления и исключает какие-либо санкции к абоненту.

5.3. Трубопроводы объекта учета (теплового пункта здания, насосной, бойлерной и т.п.), с которыми сочленяются элементы приборов учета, должны иметь участки необходимой длины и соответствующую тепловую изоляцию бобышек для датчиков температуры, обеспечивающие допустимые погрешности измерения параметров теплоносителя.

5.4. Отдельное здание для узла учета должно отвечать требованиям СНиП 2.09.02-85 для данного климатического района.

6. МЕТОДИКА ВЫБОРА ПРИБОРОВ КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА

1) согласно действующим Правилам учета тепловой энергии для первой группы учета определяются количество и назначение отдельных приборов (теплосчетчики, водосчетчики); при этом учитываются конкретная схема теплоснабжения потребителя — закрытая или открытая, зависимое или независимое присоединение системы отопления, наличие недоступных для визуального осмотра тепловых сетей;

2) определяются значения верхнего и нижнего пределов измеряемого расхода теплоносителя и значения диапазонов изменения разности измеряемых температур в подающем и обратном трубопроводах;

3) по этим значениям определяют группу приборов и их типоразмеры (в частности, по прил. 2), у которых погрешности измерения расходов тепла и теплоносителя удовлетворяют нормам точности (верхний и нижний предел расхода должны находиться между номинальным и переходным значениями расхода водосчетчика, определяемыми по его паспорту) и обеспечивается непревышение допустимого увеличения гидравлического сопротивления объекта;

4) из выбранной группы приборов определяют те из них, которые наиболее полно удовлетворяют требованиям п. 4.4:

5) определяют капитальные затраты на приобретение этих приборов и монтаж всего узла учета К, руб., и из них выбирают тот прибор (комплект приборов), у которого затраты К наименьшие:

6) определяют денежные затраты абонентом за потребляемую за расчетный период (месяц, квартал, год) тепловую энергию до внедрения узла учета Ст, руб/пер.;

7) определяют оценку денежных затрат абонентом за потребляемую за тот же период тепловую энергию после внедрения узла учета С ¢ т , руб/пер.; ожидаемое теплопотребление рассчитывается с учетом нормативных расходов тепла (п. 5.1);

9) вычисляется значение максимально допустимых капитальных затрат на установку узла учета (включая монтаж и наладку) с выбранным прибором К max , руб., по формуле

где Д — доход, который может быть получен абонентом от вложения денег в банк в виде депозита, %/пер.;

10) сравнивают затраты К и К max : если К < К max , то выбирают данный прибор; если К > К max , то такой прибор абоненту невыгодно приобретать, так как предусмотренные абонентом денежные средства для организации учета, вложенные в банк, обеспечат доход больший, чем экономия от внедрения узла учета;

11) если выбранный прибор экономически невыгоден, то у потребителя организуется учет по второй группе с применением водосчетчиков, удовлетворяющих нормам точности измерения расхода воды и допустимого увеличения гидравлического сопротивления.

6.2. Выбор приборов для узла учета, проектируемого в составе энергосберегающего комплекса мероприятий, осуществляется в аналогичной последовательности, но при расчете К max по формуле (1) учитываются экономия тепла и затраты на эксплуатацию всего энергосберегающего комплекса в целом, а К и Kmax — соответствующие затраты на все оборудование комплекса, включая приборы учета [3].

7. СОСТАВ РАБОЧЕГО ПРОЕКТА УСТАНОВКИ УЗЛА КОММЕРЧЕСКОГО УЧЕТА РАСХОДА ТЕПЛА У ПОТРЕБИТЕЛЕЙ И ПОРЯДОК ЕГО СОГЛАСОВАНИЯ

7.1. В состав рабочего проекта установки узла учета входят:

исходные данные для выполнения проекта;

рабочая документация на узел учета;

технические характеристики выбранных приборов учета;

1. Договор на отпуск тепловой энергии в горячей воде, подписанный представителями теплоснабжающей организации и потребителя (абонента).

В договоре, составленном согласно действующим Правилам пользования тепловой энергии, оказываются тепловые нагрузки потребителя (максимальные, среднесуточные — для горячего водоснабжения), максимальный расход сетевой воды. Отдельным пунктом в договоре должна быть указана группа учета расхода тепла и методы расчета потребленной теплоэнергии, неучтенных приборами теплопотерь и утечек и санкций за отклонения от допустимых режимов теплопотребления и подачи тепла.

К договору должен быть приложен акт о границе балансовой принадлежности теплосети (границе разделения зоны обслуживания абонента и теплосети). В акте приводится схема присоединения абонента (ситуационный план с указанием диаметров трубопроводов по их длине). Акт подписывается представителями района теплосети и абонента.

2. Технические условия (ТУ) на установку узла коммерческого учета расхода тепла, подписанные представителем теплоснабжающей организации.

В ТУ указываются технические и технологические данные объекта учета — максимальные и среднесуточные нагрузки, максимальные и эксплуатационные (по часам суток) расходы сетевой воды, эксплуатационные температурный график подачи тепла и давления сетевой воды на границе балансовой принадлежности теплосети, схемы присоединения систем отопления, горячего водоснабжения, вентиляции, кондиционирования воздуха, технологических нагрузок, диапазон разности температур и давлений сетевой воды в подающем и обратном трубопроводах с учетом увеличения гидравлического сопротивления объекта в связи с установкой водосчетчиков. Кроме этого указываются: режим работы теплоисточника в летний период, требования к оборудованию систем теплопотребления автоматическими регуляторами, нормативные документы, которыми должны пользоваться при разработке проекта, порядок согласования проекта.

В ТУ приводится также место установки узла учета — в существующем тепловом пункте здания (ЦТП) или в отдельных помещениях (зданиях), специально построенных.

3. Техническое задание (ТЗ) на проектирование узла коммерческого учета расхода тепловой энергии, утвержденное потребителем — заказчиком рабочего проекта узла учета.

В ТЗ указываются: 1) наименование объекта, его адрес и номер абонента, наименование теплоснабжающей организации (номер района теплосети); 2) перечень нормативных документов, требования которых должны быть соблюдены в проекте, а именно: Правила пользования тепловой энергии, Правила учета тепловой энергии, СНиП 2.04.07.-86, СНиП 2.04.05.-91, СНиП 2.04.14-88, СНиП 2.04.01-85. Технические правила проектирования, строительства и приемки в эксплуатацию и Инструкция по оборудованию узлов учета, действующие для данного города (области, республики); 3) расчетные расходы тепла по видам нагрузок; 4) распределение тепловых нагрузок по часам суток; 5) распределение потребленного расхода сетевой воды для всех видов тепловых нагрузок и суммарного расхода этой воды по часам суток; 6) данные о температурах и давлениях сетевой воды, схемах присоединения систем теплопотребления, режимах работы теплоисточника в летний период, порядок согласования проекта (согласно ТУ); 7) дополнительные требования к установке узла учета, например, способы прокладки труб и кабелей, установка шкафов, возможность и порядок демонтажа существующих трубопроводов, арматуры, оборудования, учитывающие особенности объекта учета.

7.3. Рабочая документация на узел учета состоит из следующих рабочих чертежей:

1) общие данные: ведомость рабочих чертежей; общие указания, включающие перечень документов, на основании чего разработан проект (ТЗ, ТУ, результаты обследования объекта, существующая технологическая схема объекта, паспорта приборов учета, действующие инструкции по оборудованию узлов учета); источник теплоснабжения и параметры сетевого теплоносителя; ведомость тепловых нагрузок и распределения потребленного расхода для всех видов нагрузок по часам суток (из ТЗ); ситуационный план объекта; перечень приборов учета и контроля, предусматриваемых проектом:

2) схема функциональная автоматизации учета расхода тепла;

3) схема электрическая контроля температуры, расходов воды и тепла (схема электрических соединений);

4) схема электрическая питания шкафа учета и контроля;

5 ) шкаф учета и контроля. Общий вид;

6) шкаф учета и контроля. Спецификация;

7) шкаф учета и контроля. Схема соединений;

8) шкаф учета и контроля. Схема подключения;

9) установка узла учета расхода тепла. Общий вид и разрезы;

10) технологическая схема объекта с узлом учета;

11) план электрических соединений;

12) заказная спецификация на оборудование и материалы.

7.4. Технические характеристики выбранных приборов учета. В этом разделе проекта приводят:

1) расчет и выбор приборов учета (пп. 2 и 3 п. 6.1);

2) основные технические характеристики выбранных приборов (по данным их паспортов) с указанием расчетных потерь давления на первичных преобразователях расхода и водосчетчиках;

3) краткое описание работы узла учета;

4) инструкцию по эксплуатации узла учета (по данным паспортов приборов).

7.5. В приложениях приводят:

1) выполненные при необходимости расчеты тепловых нагрузок объекта по данным теплотехнических характеристик объекта;

2) технико-экономическое обоснование выбора приборов учета согласно п. 6.1 (по требованию заказчика).

3) форму журнала учета расхода тепловой энергии (прил. 4).

7.6. Порядок согласования рабочего проекта определяется требованиями технических условий на установку узла учета и технического задания на проектирование узла (пи. 2 и 3 п. 7.2). Рабочий проект согласовывается с теплоснабжающей организацией (ее предприятием тепловых сетей или районом теплосети) и со службой метрологии ТСО (при ее наличии). Для ведения технадзора за строительно-монтажными и наладочными работами ТСО передаются два экземпляра согласованного проекта.

7.7. Примеры составления ряда разделов рабочего проекта даны в прил. 5.

8. ОБЩИЕ ТРЕБОВАНИЯ К МОНТАЖУ И ЭКСПЛУАТАЦИИ УЗЛОВ УЧЕТА РАСХОДА ТЕПЛА

8.1. При монтаже узла учета необходимо руководствоваться требованиями к монтажу приборов учета, изложенными в их паспортах и инструкциях по эксплуатации заводов-изготовителей, и требованиями рабочего проекта установки узла учета.

8.2. При производстве монтажных работ должны выполняться требования техники безопасности в строительстве и требования противопожарных и санитарных правил. Необходимое качество монтажа обеспечивается исправным действием запорной и регулирующей арматуры, плотностью и прочностью крепления элементов узла. Заземления приборов, труб и шкафа выполняются по ПУЭ и СНиП 3.05.06-85 «Электротехнические устройства».

8.3. Перед водосчетчиками и измерителями расхода должны устанавливаться фильтры (согласно требованиям заводов-изготовителей).

8.4. При несовпадении условных диаметров водосчетчиков и трубопроводов, на которых они устанавливаются, плавность перехода с одного диаметра на другой обеспечивается врезкой конусообразных переходников.

8.5. Шкаф узла учета должен закрываться на ключ, который следует хранить у ответственного лица.

8.6. Провода или кабели в узле учета должны прокладываться в стальных трубах или металлорукавах. Провода или кабель, проложенные от трубы до датчиков температуры и расхода, должны быть защищены металлорукавом. Линии электропитания и соединительные линии от датчиков до шкафа должны прокладываться раздельно.

8.7. Узел учета расхода тепла принимается на коммерческий расчет при наличии:

принципиальной схемы объекта учета и рабочего проекта установки узла учета;

технических паспортов, документов о поверке приборов и действующего клейма госповерителя;

схем и расчетов измерительных диафрагм (при их использовании);

акта приемки (см. прил. 3).

8.8. В процессе эксплуатации узла учета в журнале учета расхода тепловой энергии (см. прил. 4) фиксируются показания теплосчетчиков и водосчетчиков (измерителей расхода). Способы съема информации со вторичных приборов указываются в инструкциях по эксплуатации приборов.

8.9. Показания теплосчетчиков и водосчетчиков за расчетным период являются основанием для взаиморасчетов между потребителем (абонентом) и ТСО.

8.10. Анализ этих показаний позволяет выявить эффективность установки узла учета и необходимость внедрения энергосберегающих мероприятий (см. п. 5.5) путем сравнения их с данными ТСО, предъявляемыми абоненту к оплате до установки узла учета.

Потребитель тепловой энергии

Предприятие, организация, учреждение, цех, объект, площадка, строение, присоединенные к тепловым сетям (или источнику тепла) и использующие энергию с помощью имеющихся приемников тепловой энергии (систем теплопотребления)

Теплоснабжающая организация (ТСО)

Предприятие (объединение), которое имеет источник тепла и отпускает его потребителям от своих сетей или коллекторов либо через тепловые сети оптовых потребителей-перепродавцов или основных потребителей на основе договорных отношений

Потребитель тепловой энергии, имеющий договорные отношения с теплоснабжающей организацией, включающие оформленную актом границу балансовой принадлежности и эксплуатационной ответственности между ними

Предприятие (организация) имеет на своем балансе тепловые сети и осуществляет оптовую закупку у ТСО тепловой энергии и перепродажу ее различным потребителям. По отношению к ТСО оно является абонентом, по отношению к своим потребителям — теплоснабжающей организацией

Абонент ТСО, потребляющий часть тепловой энергии для собственных нужд, а оставшуюся часть транспортирует по своим сетям и перепродает ее другим абонентам (субабонентам ТСО)

Абонент, имеющий договорные отношения с оптовым потребителем-перепродавцом или основным потребителем

Граница балансовой принадлежности тепловой сети

Точка раздела тепловой сети между ТСО и абонентом, основным потребителем, оптовым потребителем-перепродавцом, определяемая по балансовой принадлежности тепловой сети

Тепловая нагрузка абонента

Сумма расчетных тепловых нагрузок (МВт, Гкал/ч) всех приемников тепловой энергии в пределах выданных технических условий на присоединение, величина которой указана в договоре с ТСО

Прибор коммерческого учета расхода тепловой энергии

Прибор (комплекс приборов) учета, на основании показаний которого определяется количество потребленной абонентом тепловой энергии, подлежащей оплате

Узел коммерческого учета расхода тепловой энергии

Совокупность прибора (комплекса приборов) коммерческого учета расхода тепловой энергии, соединительных линий, шкафа для размещения приборов и участков трубопроводов системы теплопотребления, с которыми сочленяются элементы приборов, обеспечивающая без искажений учет всей тепловой энергии, фактически потребленной абонентом в течение его эксплуатации

Система коммерческого учета расхода тепловой энергии

Совокупность системы измерений параметров теплоносителя, алгоритмов обработки результатов измерений и методов расчета количества потребленной абонентом тепловой энергии, подлежащей оплате, включая санкции за нарушения режимов теплопотребления абонентами и отпуска тепловой энергии абонентам теплоснабжающей организацией

Группы учета потребителей тепловой энергии

Потребитель тепловой энергии с различными системами коммерческого учета ее расхода, принятыми Правилами учета тепловой энергии

Современные средства измерения расходов тепловой энергии и теплоносителя, допущенные к применению в РФ

(по состоянию на июнь 1995 г.)

Наименование и тип средства измерения

Пределы измерений параметров теплоносителя

Пределы допускаемой погрешности, %, по количеству

Принцип действия преобразователя расхода

Максимальные значения параметров теплоносителя

Примечания (особенности конструкции)

± 6 при D t < 10 °С

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Отсутствие питания от электросети

Электронный вычислитель расхода тепловой энергии ТВ-1

± 4 при D t > 20 °С;

г. Арзамас Нижегородской обл.

Электромагнитные теплосчетчики-тепломеры РОСТ-5

2 — 2500 (максимальные)

± 2 при D t > 20 °С;

Малая длина прямых участков: 3 Ду до и 1 Ду после преобразователя расхода

Электромагнитные теплосчетчики-тепломеры РОСТ-8

500 — 250000 (максимальные)

± 5 при D t > 20 °С;

Включает два первичных преобразователя расхода, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводе

0,144 — 2268 (максимальные)

± 4 при D t > 20 °С;

г. Таллинн (Эстония)

Ультразвуковой теплосчетчик UTC -1

1,5 — подающий трубопровод;

0,4 — обратный трубопровод

г. Рязань; АО «Центр-прибор» (г. Москва)

Включает два или три первичных преобразователя, что обеспечивает измерение разности расходов тепла в подающем и обратном трубопроводах, а также расход подпитки; межповерочный интервал — 2 года

Счетчик горячей воды ВСГ

Крыльчатые (32, 40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Счетчик холодной воды ВСХ

Крыльчатые (40 мм), турбинные (50 — 250 мм)

г. Мытищи Моск. обл.

Электромагнитный счетчик воды ИР-45

г. Таллинн (Эстония)

Измерительный преобразователь расхода ИПРЭ-1М

г. Арзамас Нижегородской обл.

Счетчики горячей воды PTF , PNF

PTF 1,1 — 155; PNF 28 — 1200

«___»______________ 199 г.

узла учета расхода тепловой энергии на коммерческий расчет

Произведен технический осмотр приборов узла учета расхода тепловой энергии абонента №_________ по адресу: ______________________________________________

и проверена комплектность необходимой технической документации, в результате чего установлено: ___________________________________________________________

(указать соответствие или несоответствие инструкции)

На основании изложенного абонент сдает, а теплоснабжающая организация принимает на коммерческий расчет узел учета расхода тепловой энергии с «__»_________199 г. по «___»____________199 г. в следующем составе оборудования и пломбирует:

Показания прибора на дату приемки

Место установки, наличие пломбы

Представитель теплоснабжающей организации ______________________________

(должность, фамилия, номер телефона)

Ответственный представитель абонента _____________________________________

(должность, фамилия, номер телефона)

Водосчетчик ВСГ 80

Расход тепла, ккал/ч

Расход сетевой воды, м 3

Расход сетевой воды, м 3

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Расход за сутки

Расход за месяц

Типы приборов указаны согласно данным прил. 5.

Примеры составления ряда разделов рабочего проекта установки узлов учета расхода тепла

1. Общие данные. Объект учета — административное здание в г. Москве ( = -26 ° С).

1.1. Ведомость тепловых нагрузок и распределение потребного расхода сетевой воды.

Тепловые нагрузки и расходы сетевой воды

Значение тепловой нагрузки, Гкал/ч

Значение расхода сетевой воды, м 3 /ч

Значение максимальной разности температур воды, ° С

эксплуатационный за период суток

Вентиляция (-26 ° С)

Вентиляция (-15 ° С)

При расчете максимальных значений расходов сетевой воды принимались максимальные разности температур, приведенные в табл. 1. Эксплуатационные расходы сетевой воды для систем приточной вентиляции и кондиционирования воздуха рассчитаны при коэффициенте одновременности работы, равном 0,3.

1.2. Источник теплоснабжения, параметры теплоносителя, схемы присоединения систем теплопотребления к тепловым сетям:

система теплоснабжения — закрытая;

график отпуска тепла — 150/70 ° С;

диапазон разности температур сетевой воды 35 — 80 ° С;

температура воды на горячее водоснабжение 60 ° С;

температура холодной поды 5 ° С;

давление сетевой воды в подающем трубопроводе 0,75 МПа;

то же, в обратном трубопроводе 0,31 МПа;

горячее водоснабжение — двухступенчатая;

вентиляция, кондиционирование воздуха, тепловая завеса непосредственная;

допустимое увеличение гидравлического сопротивления — 0,04 МПа.

2. Схема функциональная автоматизации учета расхода тепла (рис. 1).

3. Схема электрических соединений (контроля температуры, расходов воды и тепла) — рис. 2.

4. Установка узла учета расхода тепла — рис. 3 . Водосчетчик ВСГ-32 условно не показан.

5. Заказная спецификация — табл. 2. Материалы (кабели, провода, металлорукава, трубы) в таблице условно не приведены.

6. Расчет и выбор приборов учета.

6.1. Из данных табл. 1 определяем наибольший суммарный эксплуатационный расход сетевой воды, равный 54,8 м 3 /ч, который является верхним пределом расхода, и наименьший суммарный расход 33,42 м 3 /ч, который является нижним пределом расхода.

6.2. Для данного потребителя первой группы учета принимаем систему коммерческого учета расхода тепловой энергии, основанную на применении теплосчетчика на подающем трубопроводе, водосчетчика на обратном трубопроводе и водосчетчика на подпиточном трубопроводе. Тип теплосчетчика — СТ (поз. 1, прил. 2), тип водосчетчика ВСГ (поз. 7).

6.3. Из характеристик этих приборов выбираем теплосчетчик СТ-80 и водосчетчик ВСГ-80, у которых номинальный расход 55 т/ч и переходный расход 6 т/ч, между значениями которых находятся верхний и нижний пределы расхода сетевой воды для данного потребителя. Диаметр условного прохода для обоих приборов 80 мм.

Расчетные потери давления на этих приборах при расходе воды 54,8 м 3 /ч составят 0,65 м вод. ст. на каждом и в сумме 1,3 м вод. ст., что меньше допустимого увеличения гидравлического сопротивления объекта.

Расход воды на подпитку составит 30 ´ 7,82 ´ 0,0075 = 1,8 м 3 /ч, где 30 м 3 /(Гкал/ч) — удельный объем местных систем теплопотребления; 7,82 Гкал/ч — суммарная тепловая нагрузка здания: 0,0075 1/ч — норма подпитки.

Для измерения расхода воды в подпиточном трубопроводе выбираем водосчетчик ВСГ-32 с диаметром условного прохода 32 мм и диапазоном расхода воды 0,6 — 6 м 3 /ч.

Для регистрации температур теплоносителя в подающем и обратном трубопроводах выбираем прибор автоматический следящего уравновешивания KCM 2-021 с пределами измерения 0 — 150 °С.

Рис. 1. Функциональная схема учета тепла: в числителе — по ГОСТ 21.404-85;

в знаменателе — позиция по спецификации (табл. 2)

Рис. 2. Схема электрических соединений

Рис. 3. Схема установки теплосчетчика СТ (пунктиром обозначены существующие трубопроводы и арматура)

Заказная спецификация (основное оборудование)

Теплосчетчик СТ-80, состоящий из:

АО «Тепловодомер», г. Мытищи Моск. обл.

термопреобразователя сопротивления платинового Pt -500

Прибор автоматический следящего уравновешивания КСМ2-021, пределы измерения 0 — 150 °С, градуировка 50 М

«Львовприбор», г. Львов

Термопреобразователь сопротивления медный ТСМ-0879-01, градуировка 50 М

Приборостроительный завод, г. Луцк

Шкаф 400 ´ 500 ´ 500 мм

Выключатель автоматический А63-М, номинальный ток 2 А

Курский электроаппаратный завод

4. Фаликов B . C ., Витальев В.П. Автоматизация тепловых пунктов: Справочное пособие. -М.: Энергоатомиздат, 1989.

http://base1.gostedu.ru/41/41821/

упрощенная принципиальная схема тепломера со счетчиком тепла

Узнай стоимость ремонта

Почему клиенты выбирают нас?

У нас самые выгодные цены!

Невозможно предположить удобное существование в доме без системы отопления. Обогрев несет в себе отличительные критерии. Можно выявить много критериев. Можно выделить инфракрасным, автономным, водяным, газовым, альтернативным, геотермальным, экономичным и расточительным, электрическим на твердых брикетах, . Отопление твердо вошло в обиход сограждан как исключительный источник инфракрасной энергии. Тепла в холодное время года. Как определить, какое отопление подойдет для нас?

Приборы для учета газа и воды являются не новинкой для украинских потребителей. Счетчики тепла устанавливают в квартирах гораздо реже. Но вопрос установки теплосчетчиков становится все более актуальным. Ведь недовольных отоплением жителей многоэтажных домов становится больше и больше.

Распространены случаи нехватки тепла в квартире. Тогда приходится платить полноценную стоимость отопления, а также использовать обогреватели. В ход идут альтернативные источники обогрева. В итоге сумма, потраченная на тепло, получается очень большой.

Иногда в квартирах слишком жарко. Приходится включать кондиционеры и открывать окна. А стоимость отопления остается такой же. Ведь на дом установлен общий счетчик. И теплорегуляция в каждой отдельной квартире в расчет не берется. Жильцы, которые хотят знать, за что они платят на самом деле, устанавливают индивидуальные теплосчетчики. Приборы индивидуального учета показывают фактическое потребление тепла.

По принципу действия теплосчетчики делятся на ультразвуковые и тахометрические. Первый тип по праву считается более точным и долговечным. Тахометрические приборы принято считать менее надежными. Известным преимуществом тахометрических приборов является их доступная стоимость. Цены на эти два типа бытовых тепломеров отличаются.

Выбрать счетчик можно в каталоге, представленном на сайте. Уточните стоимость интересующей вас модели у менеджера компании «Васис». Но выбрать тепломер не просто. Проконсультируйтесь с опытными специалистами, набрав один из наших номеров.

Стоимость теплосчетчиков может показаться высокой. Но первое впечатление обманчиво. Потраченные средства окупаются менее чем за несколько лет. Выбирая самую дешевую продукцию, потребитель обычно очень рискует. В таких случаях часто забывают проверять сертификаты качества и паспорта тепломеров. Наличие этих документов необходимо.

Монтаж приборов учета тепла должен производить специалист. Работники без квалификации могут повредить счетчик или совершить неправильную установку. В таком случае показания могут оказаться некорректными. Счетчики хорошего качества прослужат долгие годы при условии профессиональной установки.

После того, как тепломер был установлен, происходит процедура пломбирования. Один раз в определенный период проводится проверка состояния счетчика. Чтобы установить данный прибор, необходимо специальное разрешение. Оборудование тепломеров производится на основе технических требований.

Техтребования выдаются теплоснабжающей организацией. Для установки также потребуется рабочий проект. Право устанавливать тепломеры имеют только определенные организации. Это право подтверждается государственной лицензией.

При выборе тепломера следует свериться с Реестром средств измерительной техники в Украине. Там перечислены теплосчетчики, соответствующие государственному стандарту и разрешенные к эксплуатации. ООО «Васис» реализует приборы учета тепла, подходящие для установки в квартирах и домах.

Для тепломеров, как и для приборов учета воды, актуально понятие поверочного периода. Это время, через которое необходимо производить поверку счетчиков. Как правило, этот период равен 4 годам. Чтобы счетчики не пришлось ремонтировать и менять – приобретайте тепломеры у нас на сайте.

Процедура смены оборудования учета тепла требует дополнительных финансов и времени. Потому проще купить изначально качественный счетчик из ассортимента компании «Васис». При установке водомера меняется гидравлическое сопротивление в системе отопления. Потому счетчик должен быть подобран так, чтобы теплоснабжение помещения не стало хуже.

Если разводка системы отопления вертикальная, рекомендуют установить распределители. При горизонтальной разводке устанавливается единый счетчик для всей квартиры. Современные многоэтажные дома имеют горизонтальную разводку. Это значительно упрощает процедуру установки тепломера.

Перед установкой счетчиков нужно ликвидировать причины теплопотерь. Расход ресурсов на отопление будет меньше, если устранить щели во входных дверях. Подоконники также нуждаются в теплоизоляции. Потери тепла порой возникают из-за сквозящих углов в квартирах. Перед установкой тепломеров рекомендуется сменить окна и ликвидировать все щели.

ООО «Васис» реализует счетчики известных европейских производителей. Выбирая нашу продукцию, вы получаете все возможные гарантии и сертификаты подтверждения качества.

Достаточно лишь одного звонка, чтобы получить консультацию и оформить заказ. Установите счетчики тепла уже сегодня – и экономия гарантирована!

Недавние сильные морозы в очередной раз «залезли» к нам в кошелек. К высоким коммунальным тарифам на отопление добавились еще и заоблачные суммы в платежках за электроэнергию. Ведь самый известный способ согреться в старом и плохо утепленном доме — включить электрообогреватель. А он, как известно, «ест» энергию киловатт-часами. Но мало кто знает, что суммы в счетах за «коммуналку» можно уменьшить почти вдвое. Для этого в своей квартире или многоэтажке надо поставить тепловой счетчик, а само жилье правильно утеплить. Мы разобрались, как это сделать. В этом нам помог доцент кафедры электроснабжения Института энергосбережения и энергоменеджмента Национального технического университета Украины «Киевский политехнический институт», кандидат технических наук Анатолий Чернявский.

ВЫБИРАЕМ СЧЕТЧИК. Счетчик тепла состоит из вычислителя, датчика расхода и двух датчиков температуры. В свою очередь, вычислители могут быть с автономным и внешним питанием. Недостаток первых — малая длина соединительных проводов (не более 15 м) и небольшой срок службы элемента питания (от 6 до 12 лет). Недостаток вторых в том, что они могут потребовать источник питания на 24 В. А для этого придется устанавливать трансформатор энергии. Датчики расхода (расходомеры) бывают четырех групп: механические, ультразвуковые, электромагнитные и резонансные (последние у нас редко используются).

Механические — более простые и, на первый взгляд, существенно дешевле остальных — на 20—25%. В действительности их цена оказывается чуть выше из-за специальных сетчатых фильтров, которые нужно купить дополнительно и поставить перед каждым таким счетчиком. Такие фильтры стоят около 100 грн. Но даже при этом стоимость механических счетчиков все равно примерно на 10—15% ниже, чем у счетчиков других типов. Но такое преимущество может вам не пригодиться, если у вас слишком жесткая вода или же в ней попадаются накипь и ржавчина. Ведь в таких случаях механический счетчик использовать нельзя: крупные частички могут застревать в его лопастях, выводя их из строя. А ультразвуковой счетчик — можно, но не так эффективно, как хотелось бы. Оказывается, при замутненной или завоздушенной (в которой присутствуют пузырьки воздуха) воде они могут давать неточные показания. Кроме того, точность ультразвуковых счетчиков тепла значительно зависит от количества отложений накипи на внутренних поверхностях измеряемого участка.

В результате самые точные показания — у электромагнитных счетчиков. Они могут правильно считать воду даже при небольших ее количествах. Но и у них есть два важных недостатка. Во-первых, они реагируют на внешние электромагнитные поля. То есть бытовые электроприборы рядом с ними лучше не ставить. Во-вторых, теплосчетчики с электромагнитными расходомерами требуют очень квалифицированного монтажа.

РЕГУЛЯТОР. Еще больше сэкономить можно с помощью установки автоматического регулятора (термостата) в сочетании с клапанами на радиаторах отопления. Он обойдется в 3 тыс. грн для счетчика на дом. Регулятор устанавливают в некоторые счетчики в комплекте с клапаном и платой. Ведь если у вас хорошо утепленная квартира, температура в ней при несильных морозах зимой может достигать 25—26 °С. А регулятор позволит снизить температуру до комфортных 19—22 °С. При этом атмосфера будет комфортной, а счетчик насчитает меньше гигакалорий.

ВНИМАНИЕ! Счетчики ставятся только в тех домах, которые отапливаются по горизонтальной схеме. То есть там, где каждая квартира имеет свой отдельный ввод тепла.

Установку теплосчетчиков можно выполнять только на основании проекта, согласованного с теплоснабжающей организацией. Проект должен разрабатываться специализированной организацией-монтажником, которая имеет лицензию для выполнения данного вида работ на основании технических условий и исходных данных, выданных теплоснабжающей организацией. Такие организации можно найти в интернете или через жэк. Каждый квартирный счетчик тепла должен подвергаться проверке, периодичность которой зависит от конкретной модели счетчика (один раз в три или четыре года). Она может обойтись как в 600 грн, так и в 2300 грн — в зависимости от типа счетчика. Но несмотря на очень высокие цены, проверку пройти придется — иначе теплоснабжающая организация не будет засчитывать показания счетчика.

ОТКУДА БЕРЕТСЯ ТАРИФ НА ОБОГРЕВ

1. ПАО «Киевэнерго» подсчитывает себестоимость тепловой энергии и передает ее в Национальную комиссию по госрегулированию в сфере коммунальных услуг.

2. Нацкомиссия формирует тарифы на производство, транспортировку и поставку тепловой энергии для населения и передает их в КГГА.

3. КГГА утверждает тарифы на отопление и горячее водоснабжение для населения.

4. ЖЭО формируют окончательную сумму и высылают жителям счет.

По данным «Киевэнерго»

СЧИТАЕМ ТРАТЫ ПО СЧЕТЧИКУ

Количество полученной энергии в Гкал: oтапливаемая площадь квартир дома = количество энергии для отопления 1 кв. м х стоимость 1 Гкал х площадь конкретной квартиры = сумма оплаты для квартиры

При расчетах по теплосчетчику жильцы платят и за отопление подвалов, лестничных площадок, чердаков, но такие начисления все равно оказываются значительно ниже, чем по нормативам на отопление квартир.

Теплосчетчик квартирный механический — от 1400 грн, электромагнитный — от 1600 грн, ультразвуковой — от 1700 грн.

Теплосчетчик для многоквартирного дома (гарантия 4 года) — от 11 тыс. грн (электромагнитный) и 14 тыс. грн (ультразвуковой).

Поверка счетчика — от 600 грн.

Установка счетчика «под ключ» (включая стоимость счетчика) — 3200—4000 (на квартиру) и 25—35 тыс. грн (на дом).

10 СОВЕТОВ ПО УТЕПЛЕНИЮ ЖИЛЬЯ

Экономия после установки теплового счетчика будет мизерной, если предварительно не утеплить квартиру. Поэтому мы подобрали 10 самых эффективных способов избежать утечек тепла в доме.

Закачать пеноизол (жидкий пенопласт) в межстенное пространство (полость между стыками железобетонных панелей или рядами кирпичей), просверлив мини-отверстия. Он быстро застынет и создаст термоизоляционную подушку. Это сократит потери тепла до 20%.

Уплотнить притворы окон и дверей самоклеющимися уплотнителями и прокладками. Станет теплее на 1—3 °С.

Прикрепить отражающую фольгу, приклеенную на ДСП, на стены за отопительными батареями. Это сохранит до 5% тепла.

Утеплить старые окна. Это можно сделать с помощью монтажной пены, закачанной в щели под подоконником и между рамами и стеной. А также нужно установить третье стекло. Для этого надо двухмиллиметровое оргстекло прижать алюминиевой планкой на шурупах к окну с внутренней стороны.

Заменить старые окна на металлопластиковые с тройным стеклопакетом и газовым наполнением. Позволит сэкономить до 15—30% тепла.

Заменить чугунные радиаторы на алюминиевые. Их теплоотдача на 40—50% выше.

Прикрыть вентиляционные отверстия куском картона или дверцами. Это повысит температуру квартиры на 2—3%.

Установить вторую дверь на входе в квартиру. Результат — повышение температуры в помещении на 1—2 градуса.

Повесить шторы по длине окна, чтобы они закрывали стекло, оставив открытыми батареи. Это сэкономит около 5% тепла.

Закрывать входные двери в подъезде и застеклить все разбитые окна — это сэкономит 5—15% от общих тепловых потерь дома.

«СО СЧЕТЧИКОМ ПЛАЧУ В 7 РАЗ МЕНЬШЕ»

Владимир Коваленко, г. Краматорск :

«Для установки счетчика тепла в квартире я обратился в «Теплоэнерго» и получил там техзадание. Затем заказал разработку проекта установки счетчика в организации, имеющей лицензию на проектирование. Кстати, этот проект переделывали 5 раз, ведь его трудно согласовать с «Теплоэнерго». Затем мастера установили счетчик. Потом его опломбировали и составили акт ввода в эксплуатацию. На все это обычно уходит 2,5—3 мес. Установив счетчик, я заплатил за тепло, полученное в отопительный сезон, в 7 раз меньше, чем по платежкам «Теплоэнерго». Поэтому затраты на установку окупил за 2 года. При покупке счетчика обратите внимание на стоимость поверки: она может стоить как 1300 грн, так и 2100 грн».

ИНТЕРЕСНО! Владимир Коваленко: «После того как я утеплил квартиру, температура в ней зимой не опускалась ниже 21 °С, даже если отопление было выключено несколько дней в мороз. Хватало тепла, полученного от соседей, электроприборов и моей семьи. Учитывая это, я думаю, можно отказаться от центрального отопления. А возможный недостаток тепла компенсировать электрообогревателем».

«ЗАТРАТЫ НА СЧЕТЧИК ОКУПИЛИСЬ ЗА СЕЗОН»

Владимир Урубков, г. Кременчуг

«Чтобы поставить счетчик тепла в моей многоэтажке, я пригласил представителя фирмы по установке, определил тип счетчика, цену на него, монтаж и наладку, сроки выполнения работ и условия эксплуатации. После определения рабочей сметы я собрал жильцов. В каждом подъезде назначили старшего для сбора денег. Затем подали документы в теплоснабжающую контору: справку, выданную исполкомом горсовета, что наш дом — это «Союз жильцов»; положение «Союза жильцов»; списки старших по дому и в подъездах; сведения об учредителях, включая паспортные данные, место работы, адреса и телефоны; заявление с просьбой установить счетчик. После этого теплоснабженцы выдали нам техусловия на дом, а организация-монтажник разработала по ним проект установки счетчика. Потом его подписали главный инженер и начальник жэка. И уже тогда председатель дома заключил с предприятием-монтажником договор на установку и наладку счетчика.

Установив тепломер, мы пригласили представителя теплоинспекции, который составил акт приемки прибора учета в эксплуатацию. Он подписывается тремя представителями: от теплоснабженцев, от монтажника и от дома. С этого дня дом платит за тепло по счетчику. Все затраты на установку счетчика заняли около 3-х месяцев и окупились за первый сезон. В целом экономия была как если бы каждая квартира 2 месяца не платила за отопление».

Если вы нашли ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter

21 сентебря 2020 года

По вопросам сотрудничества, отправляйте запрос через форму на странице «Контакты».

© 2010-2020, Система отопления, (0.0081 сек.)

http://sistema-otopleniya.ru/batarei-otoplenija/schetchik-na-batareju-otoplenija-cena.html
