Ультразвуковой теплосчетчик

Разновидности и особенности монтажа квартирных счетчиков отопления

До не давних пор коммунальные платежи в многоквартирных зданиях были копеечными, и крайне мало людей обращали внимание на структуру их формирования. Однако резкий рост коммунальных тарифов заставляет искать пути экономии, и именно установка индивидуального счетчика позволяет значительно сократить затраты на отопление, составляющие большую часть платежей за квартиру.

Счетчик тепла в квартире

В данной статье представлены тепловые счетчики. Мы рассмотрим их разновидности, принцип работы и дадим рекомендации о том, как правильно выбрать и поставить такое оборудование.

Как показывает практика, качество центрального отопления многоквартирных домов оставляет желать лучшего, особенно досадными являются проблемы обусловленные нелогичными нормативами, когда при повышении температуры весной отопление работает в усиленном режиме, а зимой при сильных морозах наоборот — в пол силы.

В следствие этого жильцам приходится платить неоправданно высокие суммы за отопление, которые можно уменьшить установив счетчик тепла. В таком случае затраты за отопление будут насчитываться исходя из показаний счетчика конкретно вашей квартиры, и вы лишитесь необходимости оплачивать непонятно как сформированные надбавки. Стоит понимать, что теплосчетчик никак не сказывается на экономии тепловой энергии, он лишь позволяет платить за реально израсходованное тепло.

Счетчик на отопление для многоквартирных домов представляет собой целый комплект оборудования, в который входят не только измерительные, но и регулирующие приборы. В зависимости от принципа действия выделяют три типа счетчиков — ультразвуковые и тахометрические, и комбинированный. Рассмотрим каждый из них подробнее.

Тепловые счетчики ультразвукового типа представляют собой достаточно компактное оборудование, диаметр пропускных каналов в котором не превышает 20 мм. Они пригодные для систем, где объем циркулирующего теплоносителя находится в диапазоне 0.5-2.5 м 3 /ч.

Расход энергии тепла может измеряться тремя способами — электромагнитным, вихревым и турбинным. Ультразвуковой тепловой счетчик может работать исключительно с водой, для других теплоносителей используется специальное оборудование.

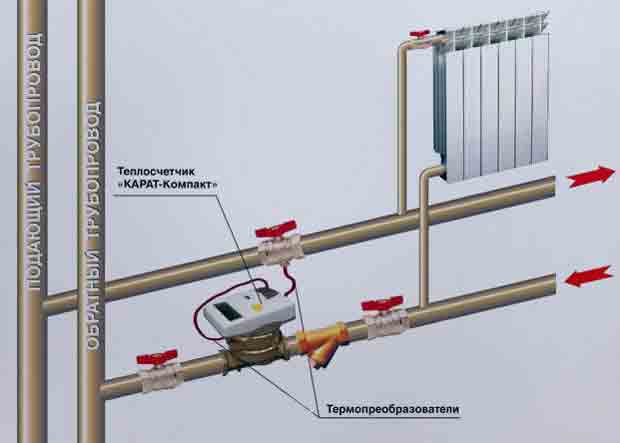

Схема монтажа теплосчетчика

Конструкция теплосчетчика состоит из двух элементов — тепловычислителя и измерителя расхода горячей воды. От тепловычислителя к отопительным трубам подачи и обратки проводятся два провода с термодатчиками, которые передают информацию о температуре теплоносителя на входе и выходе в квартиру. Измеритель горячей воды, в свою очередь, определяет количество пропущенного через патрубок теплоносителя, после чего данные суммируются и прибор вычисляет фактическое количество использованной тепловой энергии.

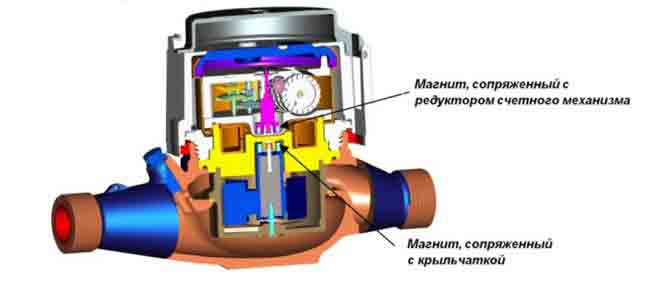

Наиболее доступным оборудованием являются механические (тахометрические) тепловые счетчики, низкая стоимость которых объясняется простотой их конструкции. Прибор состоит из роторного измерителя расхода воды и тепловычислителя.

Механические приборы учета пригодны для трубопроводов отопления диаметром до 32 мм. Вместе с ними необходимо устанавливать дополнительные фильтры, предотвращающие попадание абразивных примесей в роторную часть счетчика.

Отметим, что механический теплосчетчик невыгодно использовать при циркуляции в системе отопления жесткой воды, поскольку расходомер будет регулярно забиваться накипью и окалинами, для устранения которых потребуется регулярное обслуживание агрегата.

Всевозможных вариаций ультразвуковых измерительных приборов достаточно много, однако все они имеют практически идентичный принцип действия. Так, на трубопроводе системы отопления монтируется излучатель и считывающий блок.

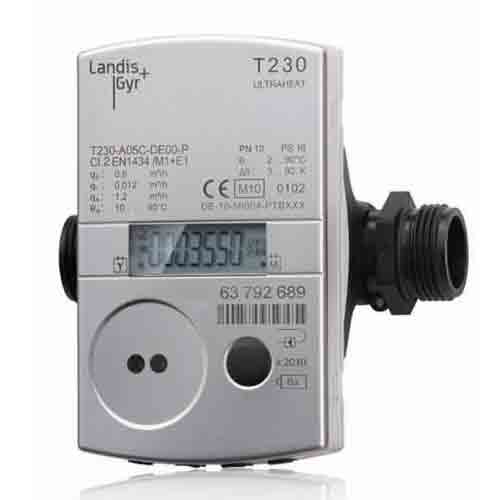

Современный ультразвуковой теплосчетчик

При циркуляции теплоносителя по трубам через поток воды проходит ультразвуковой сигнал, который поступает в считывающее устройство. Поскольку время задержки сигнала (пауза между излучением и считываем) непосредственно зависит от скорости движения теплоносителя, теплосчетчик имеет возможность определить объем теплоносителя посредством умножения его скорости на проходное сечение труб отопления. Ультразвуковой теплосчетчик значительно превосходит механические аналоги в плане точности показаний, так как на них практические на влияет загрязнение жидкости абразивными примесями.

1.4 Установка и опломбирование ультразвукового теплосчетчика (видео)

2 Особенности монтажа приборов учета тепловой энергии

Прежде чем купить и установить теплосчетчик его необходимо правильно выбрать, что можно сделать выполнив расчет оборудования. Суть расчета заключается в определении расхода проходящего через счетчик теплоносителя, что в свою очередь дает возможность выбрать требуемый диаметр его пропускного отверстия.

Чтобы произвести расчет теплосчетчика вам потребуются такие исходные данные как температурный график системы отопления и ее теоретическая тепловая нагрузка. Температурный график состоит из двух величин — температуры теплоносителя на трубопроводах обратки и подачи, узнать его можно обратившись к представителям теплоснабжающей организации вашего многоквартирного дома. Стандартный для России график — 90/70, реже используется 95/70 и 80/60.

Формула определения расхода теплоносителя: R = (3.6*M)/(4.19*(t2-t1), в которой:

  • M — тепловая нагрузка системы отопления;
  • 6 — коэффициент перевода Вт в Дж;
  • t2 — температура воды в подающем трубопроводе;
  • t1 — температура воды в трубопроводе обратки;
  • 19 — теплоемкость воды.

Расчет показывает величину расхода, согласно которой нужно выбирать диаметр расходомера счетчика. Соответствие диаметра пропускного отверстия измерительного прибора и его расхода указано в технической документации к оборудованию.

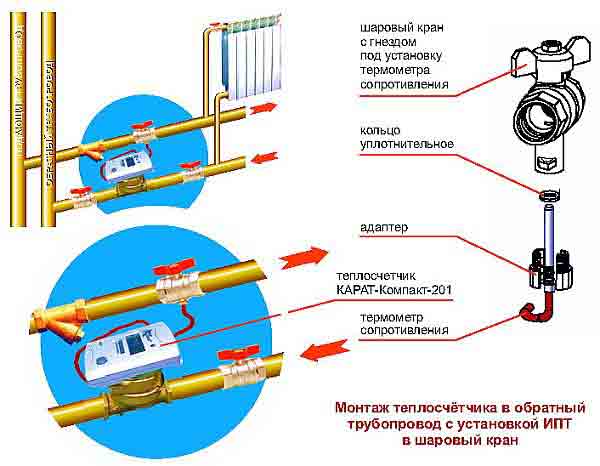

Схема установки теплосчетчика

Чтобы установить тепловой счетчик следуйте следующей инструкции:

  1. Первоначально жилец должен обратится в теплоснабжающую организацию, ответственную за его многоквартирный дом, с просьбой о выдачи документации необходимой для составлении проекта узла учета тепловой энергии.
  2. Далее необходимо воспользоваться услугами проектно-монтажных организаций в сфере теплоснабжения, которые на основе полученных документов подготовят проект и согласуют его с органами контроля.
  3. При выборе подрядчика для монтажных работ отдавайте предпочтение компаниям, сертифицированным согласно допускам СРО, которые предоставляют полную гарантию на все выполненные работы и впоследствии будут выполнять сервисное обслуживание счетчика.
  4. По завершению монтажных работ на руки владельцу квартиры выдаются такие документы как паспорт на счетчик и заверенные проекты узла учета тепловой энергии. С документацией необходимо обратиться в ЖЭК, специалист которых опломбирует прибор и выдаст акт по его введению в эксплуатацию.

Тепловые счетчики отпускаются с завода со специальным клеймом и пометкой в паспорте, свидетельствующим о прохождении оборудованием первичной проверки. Впоследствии хозяин квартиры должен с периодичностью раз в 4 года организовывать проверку теплосчетчика с привлечением специалистов Ростеста либо коммерческой компании, имеющей соответствующие полномочия.

http://stroypotencial.ru/vodyanoe-otoplenie/schetchik-tepla-v-kvartire.html

Ультразвуковой теплосчётчик или механический — что выбрать?

Технический прогресс не стоит на месте и ультразвуковой теплосчётчик http://www.ktto.com.ua/water/tsk практически вытеснил механические приборы учёта. Но и ультразвуковые счётчики тепла имеют свои особенности которые следует учитывать при выборе прибора учёта.

Особенности ультразвуковых теплосчётчиков:

1. Вносят незначительные потери напора, что может сыграть существенную роль в тепловых пунктах с малым располагаемым давлением на вводе и для квартирных теплосчётчиков.

2. Отличаются широким динамическим диапазоном расходов, что может сыграть существенную роль в системах, расход теплоносителя в которых может изменяться в широком диапазоне.

3. Не имеют подвижных частей в проточной части, эта особенность ультразвуковых теплосчётчиков обеспечивает им длительный срок службы и редкие случаи выхода их из строя.

4. Чувствительны к качеству теплоносителя и наличию воздушных пузырей в потоке. Многие производители ультразвуковых теплосчётчиков не обязывают к установке перед ними сетчатых фильтров, хотя металлические включения в теплоносителе могут существенно исказить их показания. Кроме того исказить показания ультразвуковых счётчиков тепла могут воздушны пузырьки в потоке.

5. Прямые участки перед ультразвуковым расходомером, как правило, больше чем перед механическим, а это не всегда удобно сточки зрения монтажа.

Основные особенности механических теплосчётчиков:

1. Потери напора на механических теплосчетчиках более существенны, чем на ультразвуковых.

2. Имеют подвижные элементы в проточной части, поэтому чаще выходят из строя и иногда обладают меньшими межповерочными интервалами.

3. Отличаются меньшей стоимостью, чем ультразвуковые теплосчётчики, что зачастую является единственным фактором подтолкнувшим к выбору именно механического теплосчётчика.

4. Перед механическими приборами учёта обязательна установка фильтров, так как загрязнения теплоносителя могут вывести его из строя.

5. Механические теплосчётчики могут монтироваться в любом положении горизонтальном вертикальном или наклонном, что существенно упрощает монтаж.

6. Для механических приборов учёта необходимы малые длины успокоительных участков, а это значительно уменьшает габариты узла учёта.

Вот теперь все карты открыты и решать только вам остановить свой выбор на ультразвуковом теплосчётчике или выбрать механический.

$ ₴ Р € £

Интернет и информационные технологии.

Защита прав предпринимателей и граждан.

или разместить пресс-релиз

— информация для пользователей сайта размещающих публикации.

http://krb.in.ua/?p=1834

Ультразвуковой теплосчетчик СТУ-1 модель 1 и модель 2

Многоканальный многофункциональный ультразвуковой теплосчетчик СТУ-1 предназначен для одновременного измерения количества тепловой энергии, тепловой мощности, объема, расхода, давления теплоносителя по одному или двум независимым открытым или закрытым тепловым узлам.

Ультразвуковой теплосчетчик СТУ-1 зарегистрирован в Госреестре России под № 26532-04;

Экспертное заключение Госэнергонадзора РФ № 328-ТС;

Зарегестрирован в Госреестре Украины под № UA —MI/3p-733-2005.

Межповерочный интервал счетчика тепла СТУ-1 — четыре года.

  • Встроенный двухканальный ультразвуковой расходомер со следующими характеристиками:
  • Диаметры измерительного участка от 15 до 1600 мм;
  • Относительная погрешность не более ± 2 % (имитационный способ проливки);
  • Динамический диапазон измерения расхода не менее 150;
  • Проливной и имитационный метод поверки прибора;
  • Корректировка номинальной статической характеристики по расходу методом линейно-кусочной аппроксимации (четыре участка);
  • Четыре дополнительных измерительных входа по расходу с подключением расходомеров любого типа, имеющих импульсный выход;
  • Четыре измерительных входа для подключения платиновых термометров для измерения температуры теплоносителя в диапазоне от 1°С до 150 °С;
  • Четыре канала измерения давления с подключением преобразователей давления с нормированным выходом 4 — 20 мА;
  • Минутный (24 часов), часовой (45 суток), суточный (2,5 года), архивы параметров;
  • Система анализа нештатных ситуаций (НС), формирование кода НС с выводом его на экран ЖКИ и записью в архив;
  • Возможность ручной корректировки температуры холодной воды, а так же за каждый месяц года согласно графика теплоснабжающей организации;
  • Имеется библиотека более чем из 30 всевозможных схем узлов учета тепловой энергии;
  • Интерфейсные выходы RS 232, RS 485 (гальваническая развязка), USB, Ethernet для подключения компьютера, модема ( GSM -модем), накопительного пульта (протокол обмена ModBus);
  • Поддержка протокола GPRS;
  • Возможность подключения к системе диспетчеризации «КЛИВЕР МОНИТОРИНГ ЭНЕРГИ» и «WORM»;
  • Проливной и имитационный метод поверки прибора;
  • Программная защита от несанкционированного доступа;
  • Сохранение запрограммированных параметров и накопленной информации при отключении питания;
  • Высокая помехозащищенность и стабильность в работе;
  • Современная элементная база (SMD), монтаж печатных плат на автоматической линии;
  • Вес электронного блока 0,7 кг;
  • Размер электронного блока 160×90×65 мм;
  • Потребляемая мощность не более 5 ВА;
  • Питание от сети 220 В или +12 В.
Ещё по теме  Плата за тепло по общедомовому счетчику

г. Екатеринбург +7 (343) 383-12-11 г. Новосибирск +7 (383) 312-02-30

г. Москва +7 (499) 685-13-50 г. Владивосток +7 (423) 206-00-25

г. Краснодар +7(861) 204-05-60 г. Ростов-на-Дону +7 (863) 309-04-80

http://www.terainvest.ru/catalog/rashodomery/teploschetchiki/ultrazvukovoy-teploschetchik-stu-1-model-1-i-model-2/

Прайс-лист на теплосчетчики ELF, SMALT, СТ-3, СТ-10, MULTICAL-UF

В данном разделе наше предприятие представляет широкую линейку современных теплосчётчиков — от бытового(квартирного) до серьезного промышленного исполнения:

1. Компактный (квартирный) теплосчетчик ELF: цена всего от 121 евро!

2. Ультразвуковой теплосчетчик SMALT-15-termo Ду-15,-20мм от 6000руб+ндс

4. Теплосчетчик СТ-3: цена от 19980 руб., подробный прайс-лист см. ниже.

5. Теплосчетчик СТ-10: цена от 8800 руб. подробный прайс-лист см. ниже.

Все базовые модификации теплосчётчиков ELF, СТ3, СТ10 в стандартной комплектации есть в наличии на складе в Москве (возможна отгрузка по всей территории РФ).

Бытовой (квартирный) теплосчетчик ELF – это современный прибор, имеющий одно из наилучших в своем классе соотношений «ЦЕНА-КАЧЕСТВО» — см. подробное описание ELF

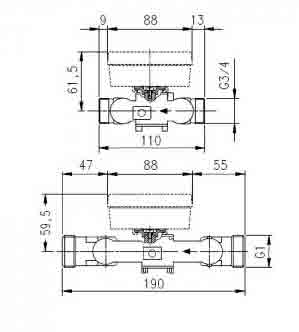

Квартирный теплосчетчик ELF

и краном под термодатчик

ELF(ЕЛФ)-15,-20 предназначен для измерения расхода тепловой энергии, на объектах с небольшим теплопотреблением (например в квартирах) с мощностью от 0,3 до 85 кВт., где теплоносителем является вода соответствующая требованиям действующего СНиП.

Теплосчетчик ELF (ЕЛФ) выпускается в пяти вариантах отличающихся диаметром (Ду15, Ду20) и типом присоединения к трубопроводу (3/4 или 1'').

Теплосчетчик ELF (ЕЛФ) имеет интерфейс M-BUS (для дистанционного считывания информации), и максимум четыре дополнительных входа для подключения приборов с импульсным выходом (например: водосчетчики, счетчики газа). Отсутствие магнитной муфты гарантирует устойчивость к воздействию внешнего магнитного поля. Питание тепло счетчика ELF (ЕЛФ) автономное, от литиевой батареи (АА), обеспечивающей работу тепло счётчика, в нормальных условиях, не менее пяти лет.

2. Ультразвуковой теплосчетчик SMALT-15-termo Ду-15,-20мм от 6000руб+ндс (оптимальное соотношение цена — качество)

Ультразвуковой теплосчетчик MULTICAL-UF (Мультикал-УФ) — многофункциональный счетчик для учета тепловой энергии, энергии охлаждения и теплоэнергии в комбинированных системах тепло- и холодоснабжения. Счетчик MULTICAL-UF (Мультикал-УФ) применяется для коммерческого и(или) технологического учета на объектах ЖКХ (жилые дома, муниципальные здания, ЦТП, ИТП), промышленных и коммерческих объектах, а также для организации систем дистанционного сбора информации о потреблении энергоресурсов посредством передачи данных через Интернет или GSM модем.

В состав тепло счетчика СТ3 (ST3) входят: тепловычислитель Multical-601, турбинный счетчик с импульсным выходом (Ду50-250), комплект термопреобразователей Pt500.

Теплосчётчик СТ-10 состоит из:

— вычислитель тепловой энергии ВТЭ-1 (тепловычислитель);

— первичный преобразователь расхода (объема):

тахометрический, ультразвуковой или электромагнитный;

— комплект термопреобразователей сопротивления по ГОСТ 6651-94.

Прайс-лист на теплосчётчики СТ-3 и СТ-10 (стоимость без НДС указана на сентябрь 2020г)

Стоимость (цена без НДС, руб. на базовую мод.)

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Закрытая с 1 расх.

Открытая с 2 расх.

Цена указана без НДС за полный комплект теплосчётчика, который состоит из:

а) Вычислителя тепловой энергии (ВТЭ или Multical-601)

б) Одного или двух расходомеров ВСТ или ВСТН, соответствующего Ду(15-250мм).

в) Термопреобразователей Pt500 — 1 комплект (2шт.)

г) Гильза для термопреобразователей — 2 шт.

Отдельно теплосчечик можно доукомплектовать необходимым количеством задвижек, кранов, фильтров, фланцев, прокладок и прочей арматуры.

Все базовые модификации теплосчётчиков ELF, CT-3 *, CT-10 * в стандартной комплектации есть в наличии на складе в Москве (возможна отгрузка ж/д, авто-транспортными компаниями или почтой по всей территории России).

присоединение 3/4 или 1»

цена 4432,20р+ндс, в наличии

2. Ультразвуковой теплосчётчик ?Multical-UF (на базе расходомеров Ultraflow Ду15-250), см. прайс-лист и описание

3. Теплосчётчик СТ-3:

4. Теплосчётчик СТ-10:

  • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />РАСХОД
    • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Расходомеры (счетчики-расходомеры)
    • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Преобразователи расхода жидкости
    • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Счетчики воды (водосчетчики)
      • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ВСХ, ВСГ, ВСТ
    • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ТЕПЛО и УУТЭ
      • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Теплосчетчики
      • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Тепловычислители
      • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />УУТЭ (узлы учета)
    • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Оптовый прайс-лист
      • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Расход, Тепло, УУТЭ
        • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Водосчетчики ВСХ, ВСГ, ВСТ, ВСХН, ВСГН, ВСХНК
        • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Теплосчетчики ELF, СТ10(ВТЭ), СТ3 и ультразвуковой MULTICAL-UF
          • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ELF-15,-20
          • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Multical-UF
          • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />СТ-3
          • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />СТ-10

          Теплосчетчики ELF, СТ-3, СТ-10(ВТЭ), Multical-UF (ультразвуковой). Теплосчётчики в наличии (СТ3, СТ10, ЕЛФ), прайс-лист (цены, скидки), отгрузка со склада в Москве. Как правильно выбрать и купить тепло счетчик (описание, форма заказа теплосчечиков CT).?

          http://teplokip.narod.ru/index/0-954

          ультразвуковой теплосчетчик

          Теплосчетчик ультразвуковой расходомер ЭТАЛОН-РМ относится к широкому классу теплосчетчиков принцип действия при измерении расхода теплоносителя которого заключается в точном измерении разности времени прохождения ультразвуковых колебаний по направлению потока и против потока измеряемого вещества. Ультразвуковые теплосчетчики для теплосчетчика основанные на таком принципе действия называются «время-импульсный ультразвуковой расходомер». Теплосчетчик с расходомером время-импульсного типа получил наибольшее распространение в мире и практически безальтернативен для измерения больших расходов и на трубах больших диаметров. Совершенствование методов обработки аналоговых и цифровых сигналов, связанное с развитием электроники, делают такой ультразвуковой теплосчетчик потенциально самыми точным и надежным средством учета тепла. Теплосчетчик соответсвует ГОСТ ТЕПЛОСЧЕТЧИК ГОСТ Р 51649-2000.

          — Отсутствие подвижных частей в конструкции, подверженных износу обеспечивает стабильность метрологических характеристик на протяжении всего срока эксплуатации;

          — Минимальное влияние на измеряемый поток и отсутствие потерь давления в результате измерения теплосчетчика; низкие затраты на обслуживание теплосчетчика и ультразвукового теплосчетчика; поскольку теплосчетчик не имеет движущихся механических частей, его надёжность существенно повышается;

          — Способность теплосчетчика работать на трубах большого диаметра;

          — Мощные и частые импульсы ультразвука теплосчетчика теплосчетчика обеспечиваю эффект самоочистки датчиков и прилегающих поверхностях, обеспечивает низкие затраты на обслуживание составных частей теплосчетчика и долговременную точность учета тепла;

          — Теплосчетчик с первичными преобразователеми расхода (УПР) из коррозийно-стойкой стали 12Х18Н10Т (нержавеющая сталь), обеспечивают отсутствие коррозии на весь срок эксплуатации теплосчетчика;

          — Фланцевое исполнение преобразователей расхода теплосчетчика, обеспечивает простоту и быстроту монтажа и удобство эксплуатации и технического обслуживания. Для удобства монтажа в комплект поставки на ультразвуковой теплосчетчик включен комплект монтажных частей(КМЧ), включающий в себя ответные фланцы, уплотнительные кольца, крепеж, соединительный кабель и при необходимости прямолинейный измерительный участок.

          — Технология быстрого монтажа деталей входящих в теплосчетчик, обеспечивает простоту и быстроту монтажа и удобство эксплуатации и технического обслуживания(не требует распайки разъёмов).

          — Высокая точность (измерение времени прохождения ультразвукового сигнала с разрешением 0.01 нс.), быстродействие измерений( более 100 измерений расхода в секунду) и встроенный математический, интеллектуальный фильтр помех повышает достоверность и линейность измерений ультразвукового теплосчетчика. Интеллектуальная обработка принятых сигналов допускает более высокие концентрации увлеченного газа и твердых частиц в жидкости не влияющих на точность измерений объемного расхода.

          — Принцип действия ультразвукового теплосчетчика позволяет измерять расход жидкости как в прямом, так и обратном направления (реверсивные потоки).

          — Теплосчетчик ультразвуковой нечувствителен к гидроударам, вибрациям, изменению температуры потока и давления.

          Теплосчетчик работоспособен вне зависимости от качества и температуры(вязкости) жидкости. Теплосчетчик возможно применять вне зависимости от токо проводимости жидкостей (без водоподготовки).

          В теплосчетчике реализовано несколько измерительных лучей (до 4).

          Теплосчетчик одновременно производит несколько измерений потока жидкости, что позволяет использовать современный точный метод расчета расхода жидкости с использованием весовых коэффицентов. Такое конструктивное решение увеличивает точность многолучевых ультразвуковых теплосчетчиков в 2 раза и уменьшает длину прямолинейных участков в 2 раза при монтаже.

          Дополнительно это даёт возможность вычислителю расхода теплосчетчика корректировать собственные показания, а также проводить самодиагностику. При сильном рассогласовании показаний между измерительными лучами теплосчетчик сигнализирует о том, что прибор выходит из заданной точности. Самодиагностика — отличительная черта «интеллектуального» ультразвукового теплосчетчика на базе теплосчетчика ЭТАЛОН-РМ.

          с соблюдением требований и условий, изложенных для данного вида монтажа в руководстве по эксплуатации на ультразвуковой теплосчетчик.

          • Перенос информации на персональный компьютер (ноутбук).

          • Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.

          2. Цифровые интерфейсы RS-232, RS-485 имеют открытые протоколы(ModBus-rtu),с возможностью подключения по беспроводной технологии К GSM-модему и к мобильному телефону.

          К электронному блоку ультразвукового теплосчетчика возможно одновременно подключить две независимые системы телеметрии.

          http://www.ooopribor.ru/?i=6276

          ультразвуковой теплосчетчик

          Доставляем расходомеры жидкости, воды по всей России курьерскими службами и транспортными компаниями.

          Ультразвуковой расходомер-теплосчетчик UFP-20 — от 10 620$ с НДС без датчиков. Оплата в руб. по курсу ЦБ РФ.

          Тип оборудования: Расходомер ультразвуковой, расходомер жидкости, расходомер воды

          Описание: ультразвуковой прибор для определения расхода жидкости в трубах

          Гарантия на расходомер ультразвуковой UFP -20 : 12 месяцев

          Ультразвуковой расходомер-теплосчетчик UFP-20

          Ультразвуковой расходомер UFP-20 обладает следующими функциями и особенностями:

          Технические характеристики расходомера UFP-20

          Однородные и акустически прозрачные (вода, сточные воды, техническая вода, морская вода, питьевая вода, масла, водный раствор этиленгликоля и т.п.)

          Преобразованная скорость потока от -30 до +30 м/с

          Измерение разности времени прохождения ультразвукового сигнала

          Диаметр условного прохода (Ду) 13-5 000 мм

          Материалы, допускающие устойчивое прохождение ультразвукового сигнала, такие как углеродистая сталь, нержавеющая сталь, литейный чугун, пластмасса, медь, ковкий чугун и т.п.

          (Примечание: подходящий диаметр условного прохода зависит от материала трубы.)

          Без облицовки, битумноэпоксидное покрытие, огнеупоры и т.п.

          Диаметр условного прохода

          Диапазон температур измеряемой жидкости

          Для труб малого диаметра

          Для труб среднего диаметра

          Для труб большого диаметра

          Погрешность измерений (от показания)

          При скорости более 1 м/с

          При скорости менее 1 м/с

          Около 165 000 единиц данных (время измерений, мгновенные значения величин расхода, суммарные значения величин расхода в прямом/обратном направлениях, коды ошибок и т.п.) (по выбору оператора).

          Возможность переноса данных из встроенной памяти прибора с помощью флеш накопителя USB в виде файлов значений с разделителями-запятыми.

          Ввод данных о температуре

          4 платиновых термопреобразователя сопротивления с номинальной статической характеристикой

          преобразования 100П (Pt100)

          1 токовый выход, 4-20 мА, макс. допустимое сопротивление нагрузки 550 Ом

          Матричный ЖК-дисплей 320 × 240 точек с подсветкой

          Двухканальное / двухлучевое измерение расхода (при использовании дополнительной пары ПЭА)

          Удобный интерфейс с мастером установки

          Функция толщиномера (диапазон толщин: 1-100 мм; погрешность: ±0,1 мм или ±1,5% от показания)

          Функция измерения скорости ультразвука (диапазон: 500-3 000 м/с; погрешность: ±5%)

          Функция контроля принимаемого эхо-сигнала

          Поддержка 8 языков интерфейса, включая русский

          Размерность измерений в метрической / британской системе мер на выбор оператора

          Отсечка низкого значения величины расхода

          Коррекция ухода нуля / поправка на предел измерения

          Стандартная длина 7 м (максимальная длина — 157 м)

          Соответствует требованиям стандарта МЭК 60529 и имеет степень защиты IP65

          Источник электропитания 10-30 В постоянного тока / Сетевой блок питания с входным напряжением

          90-264 В перем. тока, 47/63 Гц

          Время непрерывной работы 8 часов / Быстрая зарядка в течение 4 часов

          Диапазон рабочих температур

          от -10°С до +50°С (электронный блок)

          Габаритные размеры и масса электронного блока

          135 × 250 × 68 мм / около 1,3 кг (с аккумулятором)

          *1 Для измерения расхода на трубах с диаметром условного прохода 20-50 мм рекомендуется использовать преобразователи среднего размера по причине ослабления ультразвукового сигнала аналогично оцинкованным трубам.

          *2 Необходима настройка расходомера с использованием данных на объект.

          Изготовитель оставляет за собой право на изменение конструкции и технических характеристик прибора без предварительного уведомления и каких-либо обязательств со своей стороны.

          Внимательно изучите руководство по эксплуатации перед работой с расходомером.

          Наш адрес: г. Москва, 4-й проезд Подбельского, д.3, стр. 2

          Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.

          http://www.geo-ndt.ru/pribor-2410-yltrazvykovoi-rashodomer-teploschetchik-ufp-20.htm

          Прайс-лист на теплосчетчики ELF, SMALT, СТ-3, СТ-10, MULTICAL-UF

          В данном разделе наше предприятие представляет широкую линейку современных теплосчётчиков — от бытового(квартирного) до серьезного промышленного исполнения:

          1. Компактный (квартирный) теплосчетчик ELF: цена всего от 121 евро!

          2. Ультразвуковой теплосчетчик SMALT-15-termo Ду-15,-20мм от 6000руб+ндс

          4. Теплосчетчик СТ-3: цена от 19980 руб., подробный прайс-лист см. ниже.

          5. Теплосчетчик СТ-10: цена от 8800 руб. подробный прайс-лист см. ниже.

          Все базовые модификации теплосчётчиков ELF, СТ3, СТ10 в стандартной комплектации есть в наличии на складе в Москве (возможна отгрузка по всей территории РФ).

          Бытовой (квартирный) теплосчетчик ELF – это современный прибор, имеющий одно из наилучших в своем классе соотношений «ЦЕНА-КАЧЕСТВО» — см. подробное описание ELF

          Квартирный теплосчетчик ELF

          и краном под термодатчик

          ELF(ЕЛФ)-15,-20 предназначен для измерения расхода тепловой энергии, на объектах с небольшим теплопотреблением (например в квартирах) с мощностью от 0,3 до 85 кВт., где теплоносителем является вода соответствующая требованиям действующего СНиП.

          Теплосчетчик ELF (ЕЛФ) выпускается в пяти вариантах отличающихся диаметром (Ду15, Ду20) и типом присоединения к трубопроводу (3/4 или 1'').

          Теплосчетчик ELF (ЕЛФ) имеет интерфейс M-BUS (для дистанционного считывания информации), и максимум четыре дополнительных входа для подключения приборов с импульсным выходом (например: водосчетчики, счетчики газа). Отсутствие магнитной муфты гарантирует устойчивость к воздействию внешнего магнитного поля. Питание тепло счетчика ELF (ЕЛФ) автономное, от литиевой батареи (АА), обеспечивающей работу тепло счётчика, в нормальных условиях, не менее пяти лет.

          2. Ультразвуковой теплосчетчик SMALT-15-termo Ду-15,-20мм от 6000руб+ндс (оптимальное соотношение цена — качество)

          Ультразвуковой теплосчетчик MULTICAL-UF (Мультикал-УФ) — многофункциональный счетчик для учета тепловой энергии, энергии охлаждения и теплоэнергии в комбинированных системах тепло- и холодоснабжения. Счетчик MULTICAL-UF (Мультикал-УФ) применяется для коммерческого и(или) технологического учета на объектах ЖКХ (жилые дома, муниципальные здания, ЦТП, ИТП), промышленных и коммерческих объектах, а также для организации систем дистанционного сбора информации о потреблении энергоресурсов посредством передачи данных через Интернет или GSM модем.

          В состав тепло счетчика СТ3 (ST3) входят: тепловычислитель Multical-601, турбинный счетчик с импульсным выходом (Ду50-250), комплект термопреобразователей Pt500.

          Теплосчётчик СТ-10 состоит из:

          — вычислитель тепловой энергии ВТЭ-1 (тепловычислитель);

          — первичный преобразователь расхода (объема):

          тахометрический, ультразвуковой или электромагнитный;

          — комплект термопреобразователей сопротивления по ГОСТ 6651-94.

          Прайс-лист на теплосчётчики СТ-3 и СТ-10 (стоимость без НДС указана на сентябрь 2020г)

          Стоимость (цена без НДС, руб. на базовую мод.)

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Закрытая с 1 расх.

          Открытая с 2 расх.

          Цена указана без НДС за полный комплект теплосчётчика, который состоит из:

          а) Вычислителя тепловой энергии (ВТЭ или Multical-601)

          б) Одного или двух расходомеров ВСТ или ВСТН, соответствующего Ду(15-250мм).

          в) Термопреобразователей Pt500 — 1 комплект (2шт.)

          г) Гильза для термопреобразователей — 2 шт.

          Отдельно теплосчечик можно доукомплектовать необходимым количеством задвижек, кранов, фильтров, фланцев, прокладок и прочей арматуры.

          Все базовые модификации теплосчётчиков ELF, CT-3 *, CT-10 * в стандартной комплектации есть в наличии на складе в Москве (возможна отгрузка ж/д, авто-транспортными компаниями или почтой по всей территории России).

          присоединение 3/4 или 1»

          цена 4432,20р+ндс, в наличии

          2. Ультразвуковой теплосчётчик ?Multical-UF (на базе расходомеров Ultraflow Ду15-250), см. прайс-лист и описание

          3. Теплосчётчик СТ-3:

          4. Теплосчётчик СТ-10:

          • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />РАСХОД
            • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Расходомеры (счетчики-расходомеры)
            • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Преобразователи расхода жидкости
            • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Счетчики воды (водосчетчики)
              • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ВСХ, ВСГ, ВСТ
            • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ТЕПЛО и УУТЭ
              • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Теплосчетчики
              • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Тепловычислители
              • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />УУТЭ (узлы учета)
            • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Оптовый прайс-лист
              • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Расход, Тепло, УУТЭ
                • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Водосчетчики ВСХ, ВСГ, ВСТ, ВСХН, ВСГН, ВСХНК
                • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Теплосчетчики ELF, СТ10(ВТЭ), СТ3 и ультразвуковой MULTICAL-UF
                  • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />ELF-15,-20
                  • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />Multical-UF
                  • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />СТ-3
                  • >» src=»http://narod2.yandex.ru/i/users/color/black-red/arrow.jpg» />СТ-10

                  Теплосчетчики ELF, СТ-3, СТ-10(ВТЭ), Multical-UF (ультразвуковой). Теплосчётчики в наличии (СТ3, СТ10, ЕЛФ), прайс-лист (цены, скидки), отгрузка со склада в Москве. Как правильно выбрать и купить тепло счетчик (описание, форма заказа теплосчечиков CT).?

                  http://teplokip.narod.ru/index/0-954

                  ультразвуковой теплосчетчик

                  программа энергосбережения, счетчики воды, теплосчетчики, расходомер

                  Наиболее широкое распространение при разработке теплосчетчиков получили ультразвуковой и электромагнитный метод измерения расхода. При измерении определяется скорость потока воды в трубопроводе, которая пересчитывается в объемный расход при умножении на площадь трубопровода. Каждый метод имеет определенные плюсы и минусы, которые проявляются при практическом использовании расходомеров.

                  Ультразвуковой метод измерения основан на измерении разности времени прохождения ультразвука по потоку воды и против. Разность времени прохождения ультразвука в воде пропорциональна скорости воды в трубопроводе. При нулевом расходе временные интервалы прохождения ультразвука по потоку и против равны, поэтому разность временных интервалов будет равна нулю. При максимальном расходе разность будет также максимальной. Технически расходомер представляет собой отрезок трубопровода с двумя врезанными ультразвуковыми датчиками. Либо датчики врезаются непосредственно в трубу. Но в этом случае необходимо точно соблюсти размеры врезки. Врезка в трубу используется в основном на котельных, где применяются трубопроводы больших диаметров. Прохождение луча не обязательно может быть прямым от датчика к датчику. Точность измерений улучшается при нескольких преломлениях луча. Конструктивно преломление ультразвукового луча достигается при помочи установки специальных зеркал.

                  Принцип электромагнитных расходомеров основан на свойствах электропроводимости воды. При прохождении воды через электромагнитную катушку возникает электродвижущая сила (ЭДС), которая пропорциональна скорости потока. Конструктивно электромагнитный расходомер выполнен, так же как и ультразвуковой в виде отрезка трубы со встроенной электромагнитной катушкой и электродами.

                  Основные преимущества ультразвуковых и электромагнитных расходомеров связаны с тем, что в отличие от механических крыльчатых, турбинных расходомеров они не имеют движущихся частей. Не смотря на более высокую стоимость расходомеры сохраняют измерительные характеристики в течении довольно долгого времени, что является более ценным свойством в коммерческом учете тепловой энергии, чем ценовая характеристика.

                  Ультразвуковые расходомеры достаточно стабильно работают в системах отопления с низким содержанием воздуха. Измерения искажаются, и снижается точность измерений при низких скоростях воды менее 1 м/с, нестабильности потока, связанной с изменением перепада давления в системе, а также при больших содержаниях пузырьков воздуха. Для обеспечения необходимых условий измерения, необходимо соблюдать прямые участки до расходомера и после в соответствии с требованием завода-производителя расходомера. Необходимо не допускать установку расходомеров в верхних точках трубопроводов, так как в этих местах скапливаются пузырьки воздуха, которые влияют на измерения.

                  http://www.meshta.ru/teplo_idea7.html

                  Теплосчетчик ультразвуковой ЭНКОНТ. Компоненты теплосчетчика.

                  Применяется в составе теплосчетчика ЭНКОНТ и содержит электрические и электронные элементы для управления ультразвуковыми преобразователями расхода (УПР), приема сигналов с термопреобразователей сопротивления (ТС) и преобразователей давления (ПД).

                  Количество в комплекте 1 шт. Обязателен в комплекте!.

                  ИБ снабжен двухстрочным ЖК- индикатором с подсветкой, на котором отображаются текущие значения измеряемых и зарегистрированных в архивах величин.

                  ИБ содержит также интерфейс RS485 для связи с ПК или с другими стандартными устройствами.

                  Подключение остальных компонентов осуществляются через три разъема в нижней части. Питание или 24В пост.тока или 220В переменного.

                  Применяются в составе теплосчетчика ЭНКОНТ и служат для измерения объемного расхода теплоносителя.

                  Количество в комплекте (в зависимости от схемы учета ) от 1-2 (двухлучевых) до 1-4 шт (однолучевых). УПР обязательны в комплекте!.

                  В средней зоне трубы приварены держатели, служащие для установки пары пьезоэлетрических преобразователей.

                  В зависимости от количества измерительных лучей (луч — это одна пара ПЭП) в профиле потока, УПР могут быть однолучевыми (15-2000 мм) или двухлучевыми (100-2000 мм)..

                  — измеренеие скорости потока осуществляется по одному измерительному лучу, проходящему через диаметр.

                  Резьбовое соединение, материал сталь нерж.12Х18Н10Т, Р макс 1.6 МПа, Т макс +150 град (+200 град С).

                  Фланцевое соединение, материал сталь нерж.12Х18Н10Т, фланцы черн.ст20, с отв.фланцами и крепежом, Р макс 1.6 МПа, Т макс +150 град (+200 град С).

                  Фланцевое соединение с ответными фланцами и крепежом, либо под сварку, материал сталь черн.ст20, покрытый эпоксидной антикоррозионной эмалью, Р макс 1.6 МПа, Т макс +150 град (+200 град С).

                  ВНИМАНИЕ! для этого комплекта требуется квалифицированный монтаж!

                  — измерение скорости потока осуществляется по двум измерительным лучам, проходящим через равные хорды поперечного сечения УПР. Обеспечивают более высокую точность измерения расхода и сокращение прямых участков по сравнению с однолучевыми.

                  Двухлучевые УПР изготавливаются с диаметрами условного прохода выше 100 мм (включительно).

                  Фланцевое соединение, материал сталь нерж.12Х18Н10Т, фланцы черн.ст20, с отв.фланцами и крепежом, Р макс 1.6 МПа, Т макс +150 град (+200 град С).

                  Фланцевое соединение с ответными фланцами и крепежом, либо под сварку, материал сталь черн.ст20, покрытый эпоксидной антикоррозионной эмалью, Р макс 1.6 МПа, Т макс +150 град (+200 град С).

                  ВНИМАНИЕ! для этого комплекта требуется квалифицированный монтаж!

                  Применяются в составе теплосчетчика ЭНКОНТ и служат для измерения температуры теплоносителя.

                  Количество в комплекте (в зависимости от схемы учета) 1-4 шт (либо от 1 до 2 пар). ТС обязательны в комплекте!.

                  НСХ могут быть Pt100 или 100П.

                  Схема подключения к ИБ — четырехпроводная.

                  Верхний предел температурного диапазона не менее +150 град С.

                  В типовую поставку включены КТСП-Н.

                  Применяются в составе теплосчетчика ЭНКОНТ и служат для измерения избыточного давления в трубопроводе.

                  Количество в комплекте (в зависимости от схемы учета) 0-4 шт. ПД не обязательны в комплекте, но рекомендуются на трубы больших диаметров!.

                  Применяются для подключения УПР, ТС, ПД к ИБ.

                  До 200 метров до каждого датчика по заказу. Обязателен в комплекте!

                  Датчики давления (ПД) и температуры (ТС) подключаются с помощью экранированных кабелей с сечением каждой жилы не менее 0,2 мм (например МКВЭВ, КММ).

                  http://www.encont.msk.ru/teplos-2.html

                  ультразвуковой теплосчетчик

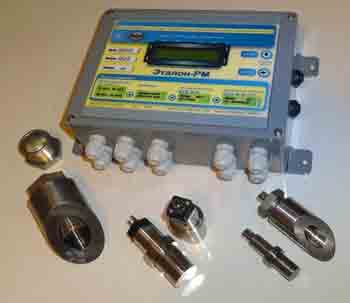

                  Теплосчетчик ультразвуковой расходомер ЭТАЛОН-РМ относится к широкому классу теплосчетчиков принцип действия при измерении расхода теплоносителя которого заключается в точном измерении разности времени прохождения ультразвуковых колебаний по направлению потока и против потока измеряемого вещества. Ультразвуковые теплосчетчики для теплосчетчика основанные на таком принципе действия называются «время-импульсный ультразвуковой расходомер». Теплосчетчик с расходомером время-импульсного типа получил наибольшее распространение в мире и практически безальтернативен для измерения больших расходов и на трубах больших диаметров. Совершенствование методов обработки аналоговых и цифровых сигналов, связанное с развитием электроники, делают такой ультразвуковой теплосчетчик потенциально самыми точным и надежным средством учета тепла. Теплосчетчик соответсвует ГОСТ ТЕПЛОСЧЕТЧИК ГОСТ Р 51649-2000.

                  — Отсутствие подвижных частей в конструкции, подверженных износу обеспечивает стабильность метрологических характеристик на протяжении всего срока эксплуатации;

                  — Минимальное влияние на измеряемый поток и отсутствие потерь давления в результате измерения теплосчетчика; низкие затраты на обслуживание теплосчетчика и ультразвукового теплосчетчика; поскольку теплосчетчик не имеет движущихся механических частей, его надёжность существенно повышается;

                  — Способность теплосчетчика работать на трубах большого диаметра;

                  — Мощные и частые импульсы ультразвука теплосчетчика теплосчетчика обеспечиваю эффект самоочистки датчиков и прилегающих поверхностях, обеспечивает низкие затраты на обслуживание составных частей теплосчетчика и долговременную точность учета тепла;

                  — Теплосчетчик с первичными преобразователеми расхода (УПР) из коррозийно-стойкой стали 12Х18Н10Т (нержавеющая сталь), обеспечивают отсутствие коррозии на весь срок эксплуатации теплосчетчика;

                  — Фланцевое исполнение преобразователей расхода теплосчетчика, обеспечивает простоту и быстроту монтажа и удобство эксплуатации и технического обслуживания. Для удобства монтажа в комплект поставки на ультразвуковой теплосчетчик включен комплект монтажных частей(КМЧ), включающий в себя ответные фланцы, уплотнительные кольца, крепеж, соединительный кабель и при необходимости прямолинейный измерительный участок.

                  — Технология быстрого монтажа деталей входящих в теплосчетчик, обеспечивает простоту и быстроту монтажа и удобство эксплуатации и технического обслуживания(не требует распайки разъёмов).

                  — Высокая точность (измерение времени прохождения ультразвукового сигнала с разрешением 0.01 нс.), быстродействие измерений( более 100 измерений расхода в секунду) и встроенный математический, интеллектуальный фильтр помех повышает достоверность и линейность измерений ультразвукового теплосчетчика. Интеллектуальная обработка принятых сигналов допускает более высокие концентрации увлеченного газа и твердых частиц в жидкости не влияющих на точность измерений объемного расхода.

                  — Принцип действия ультразвукового теплосчетчика позволяет измерять расход жидкости как в прямом, так и обратном направления (реверсивные потоки).

                  — Теплосчетчик ультразвуковой нечувствителен к гидроударам, вибрациям, изменению температуры потока и давления.

                  Теплосчетчик работоспособен вне зависимости от качества и температуры(вязкости) жидкости. Теплосчетчик возможно применять вне зависимости от токо проводимости жидкостей (без водоподготовки).

                  В теплосчетчике реализовано несколько измерительных лучей (до 4).

                  Теплосчетчик одновременно производит несколько измерений потока жидкости, что позволяет использовать современный точный метод расчета расхода жидкости с использованием весовых коэффицентов. Такое конструктивное решение увеличивает точность многолучевых ультразвуковых теплосчетчиков в 2 раза и уменьшает длину прямолинейных участков в 2 раза при монтаже.

                  Дополнительно это даёт возможность вычислителю расхода теплосчетчика корректировать собственные показания, а также проводить самодиагностику. При сильном рассогласовании показаний между измерительными лучами теплосчетчик сигнализирует о том, что прибор выходит из заданной точности. Самодиагностика — отличительная черта «интеллектуального» ультразвукового теплосчетчика на базе теплосчетчика ЭТАЛОН-РМ.

                  с соблюдением требований и условий, изложенных для данного вида монтажа в руководстве по эксплуатации на ультразвуковой теплосчетчик.

                  • Перенос информации на персональный компьютер (ноутбук).

                  • Передача на АСУ через стандартный цифровой интерфейс RS-232 и 485.

                  2. Цифровые интерфейсы RS-232, RS-485 имеют открытые протоколы(ModBus-rtu),с возможностью подключения по беспроводной технологии К GSM-модему и к мобильному телефону.

                  К электронному блоку ультразвукового теплосчетчика возможно одновременно подключить две независимые системы телеметрии.

                  http://www.ooopribor.ru/?i=6276
