Счетчик тепла принцип работы

Общедомовые и квартирные счетчики на отопление – обзор всех вариантов контроля для экономных

У жильцов многоквартирных домов множество претензий к поставщикам тепла. Если свести все жалобы к общему знаменателю, то выясним, что людей не устраивает непрозрачность формирования оплаты. Суммы по счетам получаются внушительные, но за что конкретно заплатил потребитель, какое количество тепла действительно получил – тайна за семью печатями. Проблему решить очень легко, для этого достаточно установить счетчики на отопление. Прибор позволяет определить, сколько на самом деле было получено тепловой энергии, и рассчитать честную сумму оплаты.

Расходомеры, которыми оборудуют теплоизмерительные приборы, могут работать на разных принципах. В зависимости от типа расходомера различают 4 вида счетчиков:

1. Механические. Принцип работы этих счетчиков тепла базируется на преобразовании движения воды в системе в движение датчиков. В зависимости от конструкции различают винтовые, турбинные и крыльчатые счетчики. Механическое оборудование – самое дешевое, но не отличается особой точностью и имеет ограничения в применении (например, жесткая или загрязненная вода).
2. Электромагнитные. Приборы фиксируют появление тока, когда теплоноситель проходит магнитное поле. Оборудование довольно точное, но тоже реагирует на качество воды.
3. Вихревые. Эти счетчики фиксируют наличие вихрей, которые появляются после прохождения водой препятствия. Качество теплоносителя, наличие воздуха в системе очень важны.
4. Ультразвуковые. Приборы могут быть частотными, доплеровскими, корреляционными, временными. Все ультразвуковое оборудование довольно дорогое, зато надежное, точное и долговечное. Ограничения в применении тоже есть, они обычно указаны в сопровождающей документации к каждой модели.

Чтобы разобраться, выгодна ли установка счетчика, нужно посчитать стоимость самого прибора и сопутствующие расходы. Цена на прибор зависит от типа расходомера. В окончательную стоимость входят сам прибор, комплектующие, затраты на установку. Монтаж может осуществлять лишь фирма, у которой есть все необходимые разрешения на предоставление таких услуг. Закончив установку счетчика на отопление, сотрудники компании пломбируют его.

Прибор нуждается в регулярной поверке раз в 4 года. Все услуги платные. В результате стоимость установки теплоизмерительного оборудования существенно возрастает, но расходы окупаются за счет экономии на оплате счетов за коммунальные услуги.

К кому обращаться для поверки измерительного оборудования

Новые счетчики уже проверены, о чем свидетельствуют записи на них. Эта информация дублируется в сопровождающей документации. Первичную поверку осуществляют на заводе-изготовителе. По истечении межповерочного срока владелец теплоизмерительного прибора может обратиться в следующие организации:

• В фирму, которая устанавливала счетчик на отопление. Зачастую договор о последующем обслуживании заключают сразу, и специалисты компании берут на себя все заботы по поверке.
• В местное отделение госучреждения, занимающегося сертификацией и поверкой измерительного оборудования.
• В сервисный центр компании-изготовителя прибора.

Какой прибор поставить – общедовомой или индивидуальный

Практически все, кто устанавливал теплоизмерительное оборудование, утверждают, что это выгодное вложение средств. Разногласия возникают лишь при обсуждении способов установки (общедомовой или индивидуальный) и видов самого прибора. Какой бы вариант установки вы ни выбрали, учитывайте, что суммы счетов зависят не только от температуры батарей, но и от степени теплоизоляции. Чтобы минимизировать расходы, желательно добиться герметичности оконных рам и по возможности утеплить стены.

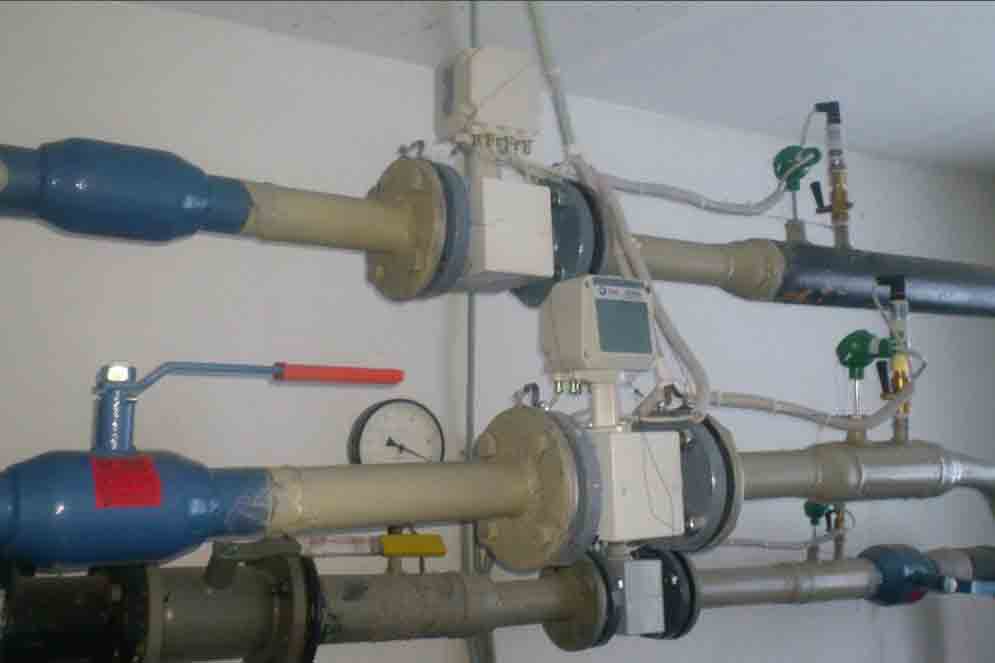

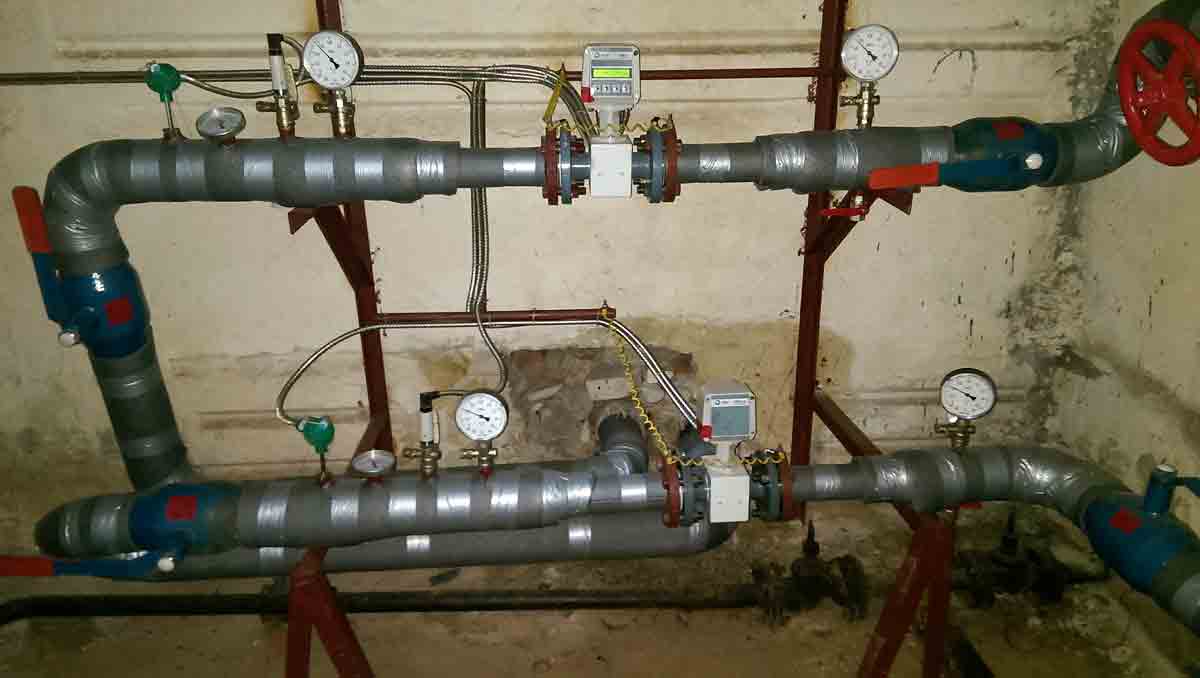

Такой прибор устанавливают на подъезд. Монтаж и обслуживание прибора обходятся относительно дешево, поскольку расходы распределяются между всеми жильцами. Раз в месяц снимают показания счетчика. Суммы платежей рассчитывают для каждой квартиры в зависимости от ее площади. Еще одно преимущество в установке такого счетчика отопления заключается в возможности потребовать компенсацию с поставщика услуг, если он не выполняет свои обязательства в полной мере. Если в доме не будет поддерживаться соответствующая температура, он обязан вернуть жильцам потраченные деньги.

Чтобы поставить общедомовой счетчик на отопление, нужно провести собрание всех собственников квартир. На повестку дня выносят вопрос об установке прибора, обсуждают, кому доверить монтаж. Если по основному вопросу решение положительное, то нужно также назначить уполномоченного, который будет снимать показания и рассчитывать суммы платежей. Весь ход обсуждения фиксируется в протоколе. Для установки измерительного оборудования готовят письменное заявление в управляющую компанию.

Зачастую между соседями, установившими общедомовые счетчики, возникают разногласия относительно сумм оплаты услуг теплоснабжения. Иногда теплопотери настолько велики, что «крадут» всю выгоду от прибора. Так бывает, если весь подъезд в целом плохо утеплен, разбиты окна, не герметизированы рамы в квартирах. В таком случае гораздо выгоднее установка счетчиков отопления в квартире. Это обойдется дороже, но владелец квартиры будет уверен, что платит только за то количество тепловой энергии, которое потребляет.

Показания теплоизмерительного прибора снимают так же, как и со счетчика электроэнергии. При заполнении квитанции нужно вычесть старые показания из новых, разницу умножить на тариф и оплатить на счет теплоснабжающей организации.

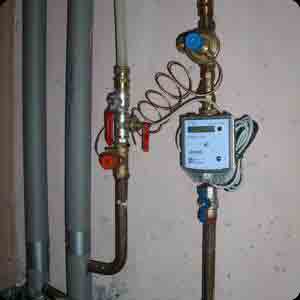

Измеряющий прибор монтируют на стояк, который ведет в квартиру. В проектах многоквартирных домов старой постройки разводка отопительных труб чаще всего вертикальная, что предусматривает наличие нескольких стояков. Монтаж нескольких счетчиков экономически невыгоден владельцам квартир. В этом случае можно поставить либо счетчики на батареи отопления (что пока редко практикуется в нашей стране), либо специальные распределители. Второй вариант вполне осуществим. Прибор будет замерять разность температур батареи и воздуха. На основании его показаний рассчитывается сумма оплаты за тепло.

Рост тарифов на отопление беспокоит всех. Можно и нужно бороться за честные взаимоотношения между поставщиками и потребителями тепла. Установка измерительного оборудования – самый действенный метод, вынуждающий теплоснабжающие организации выполнять свои обязательства перед потребителями услуг. Считайте тепло и платите только за то, что используете.

Видео: электронный счетчик отопления и горячей воды

Задайте их в комментариях

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

http://teploguru.ru/elementy/ustrojstva/schetchiki-na-otoplenie.html

Счетчики на отопление: принцип работы и как поставить

Отопление многоквартирного жилого дома является вотчиной жилищно-коммунальных хозяйств. От качества их работы зависит количество тепла, которое попадает в квартиру. Что гораздо обидней – в большинстве случаев оплата за обеспечение теплом совершенно не зависит от качества выполнения услуги.

Централизованное отопление длительное время оставалось единственно возможным вариантом обогрева квартиры. Несмотря на несколько изменившуюся ситуацию, оно по-прежнему остается основным способом, к тому же следует учитывать, что тепло в доме, конечно, в основном предназначено для жилищ, однако подсобные и хозяйственные помещения также нуждаются в обогреве.

Из совокупности тепла, которое, согласно установленным нормам требуется для отопления здания, рассчитывается и сумма, которую оплачивают все жильцы за указанную услугу.

• Круглогодичный – сумма платежей рассчитывается, исходя из нормативов и установленных тарифов за оказание услуги. Каким-либо образом проконтролировать качество выполнения невозможно. Рассчитанная сумма разбивается на доли в зависимости от площади жилища, а сама оплата взимается круглый год. Об умышленной переплате в этом случае речь не идет, так как оплата просто для удобства распределяется на весь год и прибавляется к квартирной ежемесячной плате.
• Оплата по общедомовому счетчику – с июля 2012 года установка приборов является обязательной при постройке многоквартирного дома. В этом случае сумма рассчитывается по показателям аппарата, который регистрирует проведенное в дом тепло. Оплата распределяется среди жильцов, исходя из площади квартиры и возможных льгот. Как правило, взимается только в сезон отопления.

Общедомовой счетчик сам по себе ни в коей мере не способствует экономии тепла или электроэнергии, однако стимулирует бережное отношение к общему имуществу. Выбитое стекло в подъезде или отсутствие двери существенно повысят расходы на обогрев площадки и жилищ, а это, соответственно, скажется на затратах самих жителей.

• Оплата по индивидуальному счетчику – приборы такого рода устанавливают непосредственно в квартире и служат для регистрации количества тепла, потребляемого именно на этой жилплощади. Если квартира хорошо теплоизолирована, то оплата по индивидуальному теплосчетчику действительно может снизить расходы, судя по отзывам потребителей. При расчете общей суммы учитывается не только показатель квартирного счетчика, но и общедомового, так как определенное количество тепла затрачивается на обогрев общей площади – чердака, лестничных площадок и так далее. Эта доля рассчитывается в зависимости от величины жилой площади владельца.

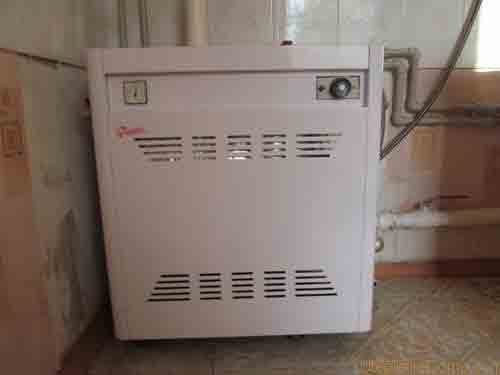

• Автономное отопление – радикальное решение проблемы обогрева. В этом случае вся отопительная система размещается в одном жилище и полностью подконтрольна его обитателям. Оплачивается только затраченная на работу оборудования электроэнергия или газ – в зависимости от системы.

Последнее решение требует согласования с соответствующими инстанциями и пакета разрешительных документов.

Как уже упоминалось, сам по себе теплосчетчик не является панацеей от лишних расходов – он лишь указывает на реальное количество тепла, понадобившееся для обогрева всего здания. Для того чтобы снизить расходы на отопление, требуются совместные усилия всех жильцов.

• Теплоизоляция – очевидно, что хорошее утепление окна, балконных и входных дверей, не говоря уже о стенах или потолке, весьма существенно влияет на показатель счетчика, о чем свидетельствуют многочисленные отзывы. Не менее важно для уменьшения общих расходов и теплоизоляции нежилых общих помещений – чердаков, лестничных площадок и так далее. Одно разбитое окно на лестнице вытянет столько тепла, сколько потребовалось бы на обогрев жилища соответствующей площади.
• Индивидуальные счетчики – по сути, являются продолжением организации правильного расчета оплаты. Понятно, что владелец утепленной квартиры должен платить меньше, так для обогрева теплоизолированных помещений требуется меньше тепла. Однако без квартирного прибора установить эту разницу затруднительно.

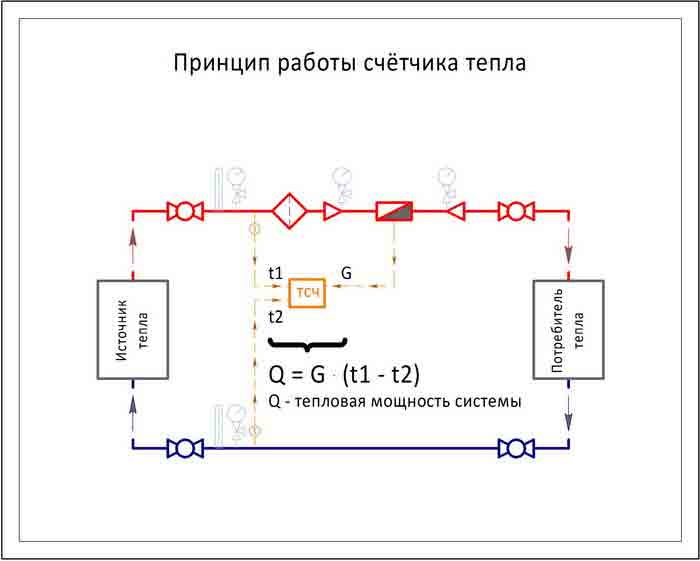

Схема действия прибора основана на замере разницы температур и определении объема теплоносителя, потребовавшегося для установки этой разницы. На рынке предлагается несколько различных вариантов аппаратов, большинство предназначены для установки на горизонтальную трубу. К тому же существует еще одно немаловажное ограничение.

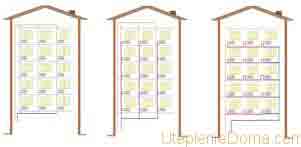

В большинстве зданий старой постройки осуществляется вертикальная разводка, то есть, по сути, каждая отопительная батарея обслуживается своим стояком. В итоге аппарат требуется поставить на каждый радиатор отдельно, что весьма накладно. Для этих случаев предлагаются специальные распределители: они регистрируют разницу между температурой воздуха в комнате и на поверхности батареи.

Горизонтальная разводка позволяет установить один измерительный прибор на жилплощадь.

• Тахометрический – принцип работы заключается в измерении количества горячей воды, прошедшей через горизонтальную подающую трубу. Прибор весьма доступен по стоимости, но при его установке следует учитывать определенные нюансы: он чувствителен к действию окалины, ржавчины, грязи и так далее, поэтому в систему потребуется установить очистительный фильтр.
• Ультразвуковой – чаще всего применяется в качестве общедомового, судя по отзывам, так как наиболее точные результаты показывает при большом расходе теплоносителя и малом напоре воды. Основан на передаче ультразвукового сигнала через воду, и замера последнего датчиком. К сожалению, аппарат тоже достаточно чувствителен к качеству воды и лучше всего функционирует в новых домах, где отопительные трубы не загрязнены.
• Электромагнитный – наиболее дорогостоящий вариант. Принцип работы прибора основана на способности воды при прохождении магнитного поля возбуждать слабый электрический ток. Показатели его самые точные и полные, но сам прибор нуждается в периодическом обслуживании и очищении от налета.
• Вихревой – измеряет количество и скорость образования вихрей за препятствием на пути водяного потока, таким образом, получая точный объем теплоносителя. Большим его преимуществом является возможность поставить как на горизонтальную, так и вертикальную трубу, а также нечувствительность к ржавчине, окалине и тому подобному. К тому же счетчик потребляет минимум энергии. Прибор плохо реагирует на большие перепады давления и на крупные механические примеси, поэтому для получения достоверных результатов следует установить простой механический фильтр, что не так уж и накладно. На фото демонстрируется вихревой аппарат.

Для того, чтобы поставить индивидуальный или общедомовой аппарат – по результатам общего собрания жильцов дома, требуется пригласить специалистов соответствующей компании. Последние в зависимости от конкретной ситуации могут взять себя ряд обязательств:

• сделать проект;
• получить разрешение соответствующей организации;
• поставить измерительный прибор и зарегистрировать;
• провести тестовые испытания и сдать прибор под надзор организации без регистрации счетчик не является действующим прибором, и его показатели учитываться не будут.

Сверка по данным теплосчетчика происходит так же, как и по другим соответствующим приборам. В квитанции указывается разница показаний и умножается на действующий тариф.

http://kamingid.ru/schetchiki-na-otoplenie

Индивидуальные теплосчетчики на отопление – виды, установка, цены

Владельцы квартир в связи со значительным повышением тарифов стремятся оптимизировать свои расходы. Одной из наиболее затратных статей в таком случае является плата за отопление. Ведению учета помогает установка современных измерительных приборов, к которым относятся теплосчетчики на отопление.

Благодаря их монтажу, учет тепла проводится, исходя из индивидуального потребления, а не простым арифметическим делением выставленного счета между жильцами дома. При первоначальном введении данного сервиса учета возникали технические и экономические сложности, но за прошедший период многие вопросы урегулировались.

1. Необходимость установки индивидуальных счетчиков

Обязательные действия с учетчиком тепла

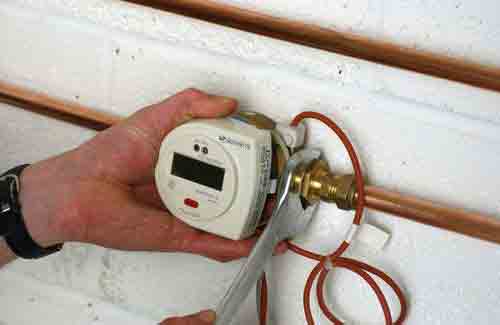

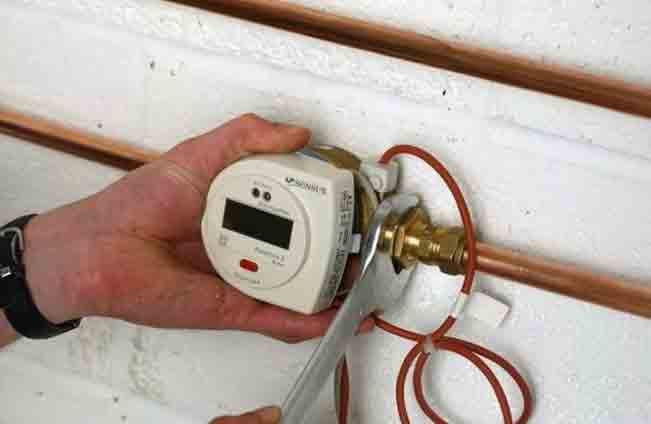

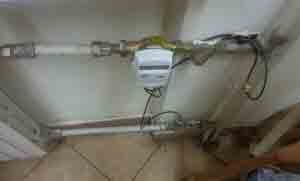

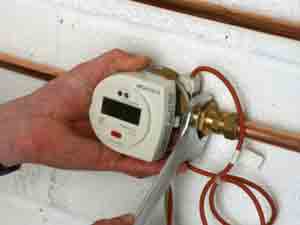

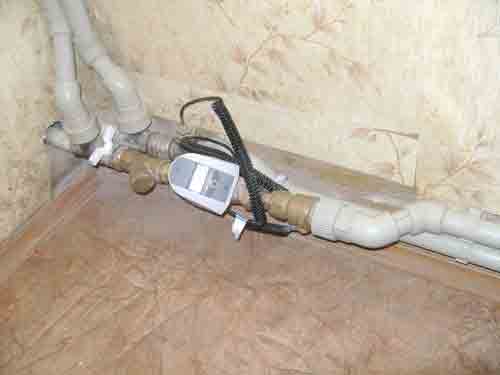

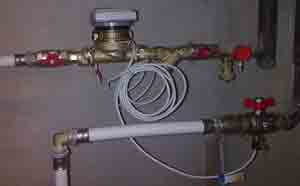

Монтаж счетчик на отопление в квартире выполняется непосредственно на батарею или смежные отопительные элементы. Сразу после установки прибор способен оповещать владельца о величине потребления ресурса. Полученная информация от измерителя отправляется к специалистам управляющей компании. На основании имеющихся данных и установленного тарифа осуществляется оплата.

Поставленные для учета счетчики тепла в помещении нуждаются в отдельном стояке. От этого источника тепло должно распространяться по трубам между комнатами квартиры. Значительно упрощает возможности горизонтальная схема разводки отопления. Это связано с тем, что на одну подающую трубу приходятся все потребители.

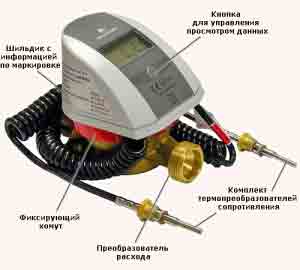

Как работает счетчик отопления

В подавляющем большинстве случаев проблематично и дорого монтировать на вторую и последующие батареи тепловой счётчик, так как в этом случае владельцы будут нести дополнительные финансовые затраты. Такой подход может оказаться не всегда экономически обоснованным.

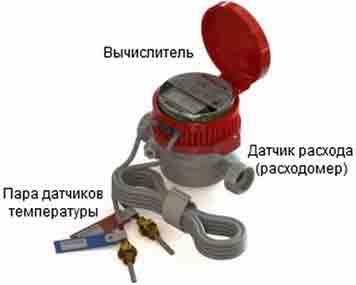

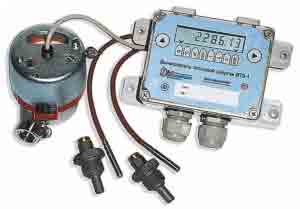

Отличительными особенностями теплового счетчика на отопительных системах являются следующие элементы:

• датчики, контролирующие потребление теплоносителя;
• датчики, осуществляющие температурный мониторинг воздуха в помещении;
• расчетно-вычислительный модуль.

В индексе, отвечающем за маркировку этого оборудования, указывается расчетный параметр электрического сопротивления при 0°С. Конструкция упакована в пластиковый корпус, оснащенный патрубками. Через них проводится монтаж теплового счетчика на отопление. Практически все модели измерительных приборов не нуждаются в электропитании и являются энергонезависимыми. Таким образом возможные сбои в электросети не влияют на точный учет тепловой энергии.

Принцип работы большинства бюджетных, предлагаемых к эксплуатации теплосчетчиков, разрешенных в нашей стране, будет сходным. Различие чаще всего будет заключаться лишь в определенных параметрах:

• долговечность;
• надежность;
• ремонтопригодность;
• пропускная способность и пр.

Более дорогие модели могут использовать иные методики контроля и подсчета значений.

ВИДЕО: Горизонтальная и вертикальная система отопления, разница при установке счетчика тепла

Рассмотрим типы теплосчетчиков на отопление, которые предлагают производители данного оборудования.

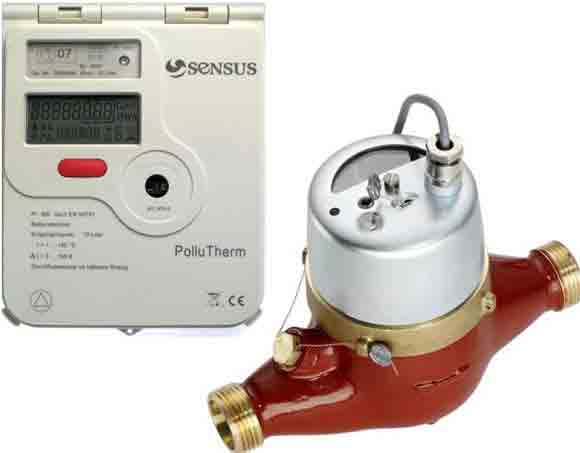

Такой индивидуальный счетчик на отопление в жилом помещении работает на механическом принципе действия. Для его применения необходимо вмонтировать прибор в общедомовую разводку теплоносителя. Смысл его работы сводится к подсчету количества прошедшего объема жидкости.

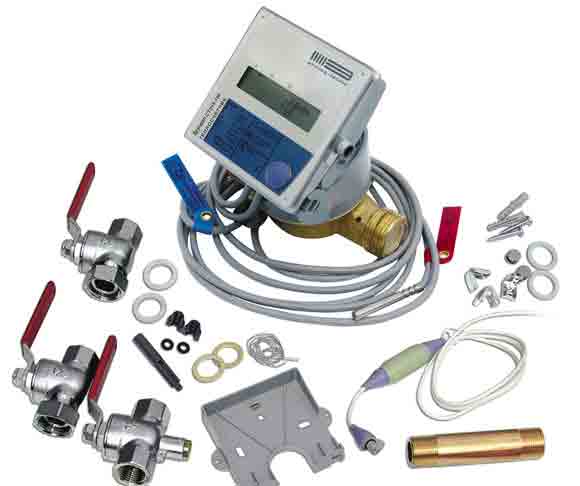

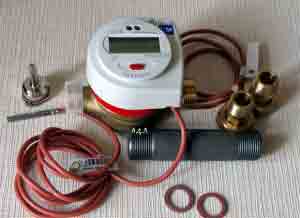

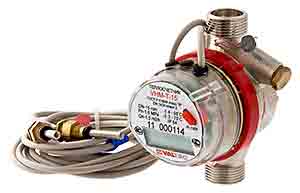

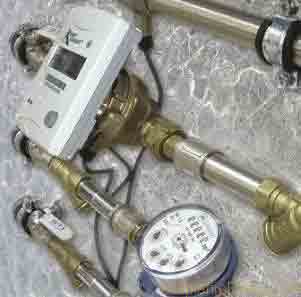

Теплосчетчик Valtec с тахометрическим расходомером

Аппарат имеет одну из наиболее невысоких цен среди аналогов. Обязательным условием его монтажа на батарею является предварительная установка фильтров, которые нуждаются в регулярном обслуживании. Данный подход повышает стоимость установки и дальнейшей эксплуатации. В результате получится экономия не выше 15-20% от иных модификаций.

Необходимо учесть, что в отопительных системах принято использовать жидкость с высоким уровнем pH (жесткую). Использование мехсчетчиков в таких условиях будет приводить к повышению давления в системе и скорому выходу из строя измерительных приборов.

Данные индивидуальные счетчики на отопление в жилой дом имеют множество модификаций, но основной принцип работы у аппаратов остается единым. Дифференцируются разнообразные модели между собой по типу расходомера. За счет него осуществляется расчет нагретого теплоносителя.

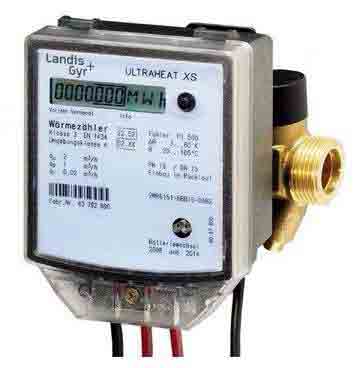

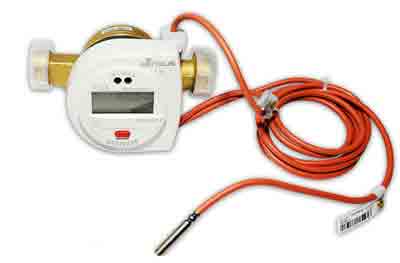

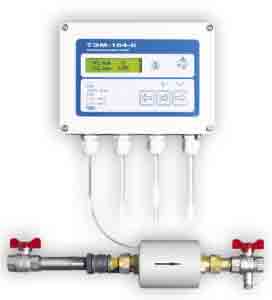

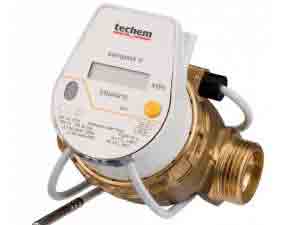

Ультразвуковой счетчик отопления

УЗ теплосчетчики на отопление принято ставить как на прямой, так и на обратный поток жидкости. Например, цепь может состоять из излучателей, установленных после радиаторов и датчиков поставленных на входе батареи. Замеряется скорость прохождения УЗ-волны по потоку и против него.

В процессе работы ультразвуковые теплосчётчики через излучатель отправляют импульсы на приемник сигнала. Впоследствии на встроенном экране отображаются текущие показания. Достоинством конструкции является отсутствие движущихся элементов, контактирующих с водой и способных быстро выйти из строя. Внутри имеется встроенный источник питания, обеспечивающий бесперебойную работу измерителя в течение почти 10 лет.

Для отопления на открытых или закрытых системах обеспечения теплом монтируют измерительное оборудование, использующее электромагнитный принцип работы. Необходимо учесть, что аппарат имеет достаточно высокий ценник, но в результате обеспечивает владельцев точными данными.

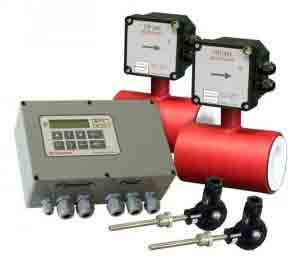

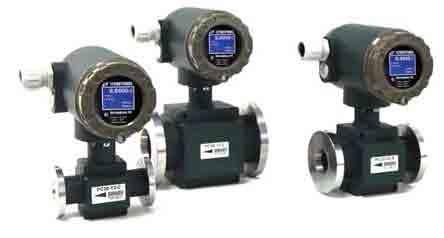

Электромагнитные счетчики тепла

В основе конструкции задействована электромагнитная катушка, формирующая электромагнитное поле. Для работы его необходимо подключать к электропитанию 220 В.

Прибор работает, обеспечивая высокую точность измерения при правильном подключении. Возможные перебои в работе устройства связаны с такими причинами:

• наличие большого количества примесей в теплоносителе;
• поверхность контактов покрывается оксидной пленкой;
• на агрегат воздействует внешнее магнитное поле.

Подобные теплосчетчики на отопление для определения расхода тепловой энергии используют анализ вихрей. Последние формируются во время прохождения жидкости либо пара через препятствия.

Вихревой счетчик отопления

На искажение финишных значений влияют:

• крупные взвешенные частицы;
• большое количество воздушных пузырьков;
• сверочные погрешности.

Получить максимально точные данные помогают установки фильтров-сеток. Необходимо учесть, что на результаты замеров не оказывают влияние наличие известкового налета и степень жесткости воды.

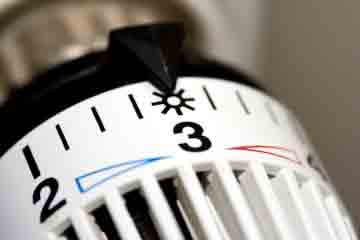

Даже при снижении температуры в помещении на 1 0 С происходит экономия энергии на теплоносителе 5-6%.

Легальная установка счетчиков отопления в квартире должна проводиться исключительно специалистами из профильной организации. Они обязаны иметь лицензии и сопроводительную документацию на проведение подобных работ.

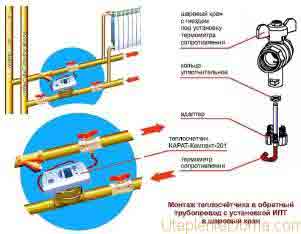

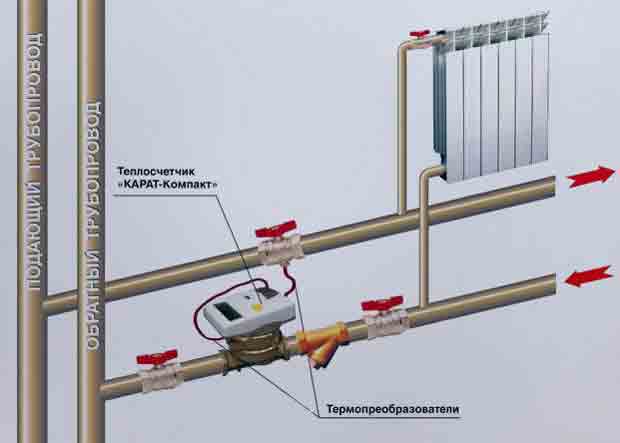

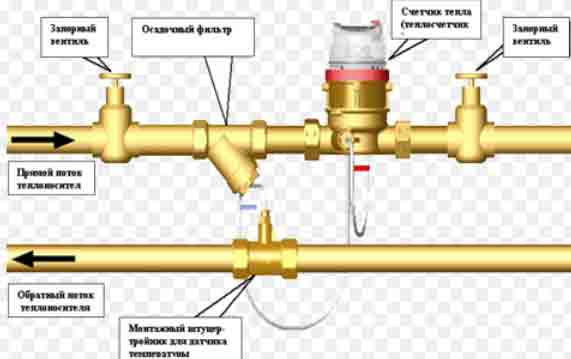

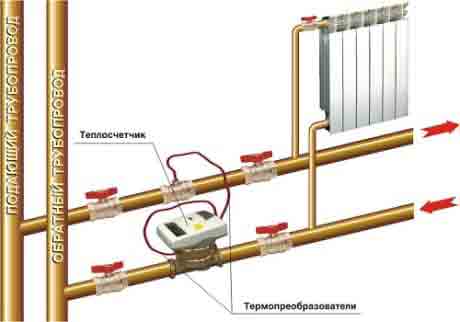

Схема установки теплового счетчика

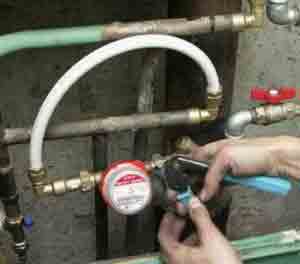

Монтаж контролирующего приора на тепло в квартире осуществляется в несколько шагов:

• сбор и подготовка проектной документации;
• отправка документов в компанию, обеспечивающую дом теплоносителем;
• непосредственный монтаж счетчика тепла в квартиру и последующая его регистрация;
• регулировочные работы и пуск счетчика на тепло в эксплуатацию организацией, в ведение которой входит организация надзора за подобными метрологическими приборами учета.

После проведения всех действий прибором можно пользоваться. Далее владелец жилья обязан регулярно передавать показания. Для данной процедуры коммуникации могут существовать несколько способов:

• отправка данных на электронную почту управляющей компании;
• передача данных в устной форме по телефону;
• ведение учета посредством заполнения квитанций.

Под регулярным обслуживанием понимается своевременная поверка оборудования. Новые приборы не нуждаются в данной операции, так как их поверяют на заводе. Пользователю аппарат достается с проставленным штампом о госповерке в паспорте изделия.

Обычно интервал между этими событиями составляет 3-5 лет. Повторные операции осуществляет региональная организация Ростеста.

Если хозяева решаются установить счетчики на отопление в квартиру, то вызывают для этого специалистов. Добросовестные компании для проведения работ должны соблюдать условия:

• наличие оригиналов сертификатов на проведение ремонтных работ;
• предоставление определенного гарантийного срока на выполненные операции;
• платное или бесплатное сервисное обслуживание;
• выезд специалистов на объект для предварительной консультации.

Обойдется примерно установка счетчика тепла в сумму около 5000 рублей. После проведения работ компания обязана выдать акт о проделанных операциях.

Напоследок хотелось бы добавить о противозаконных манипуляциях с счетчиками. Современное оборудование оснащено многофакторной защитой от остановки, откручиваний и прочих вмешательств в нормальную работу прибора. Особенной популярностью сегодня пользуются неодимовые магниты для остановки приборов учета. На старых установках такой способ действительно срабатывал.

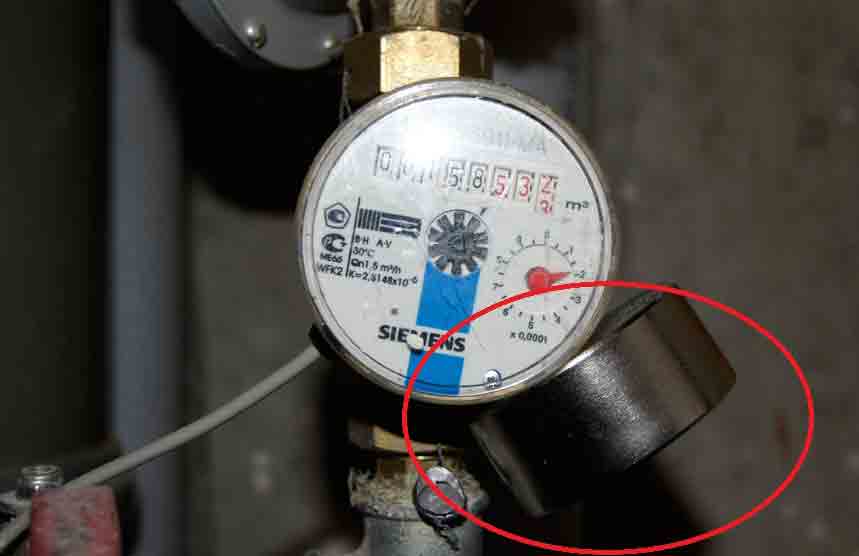

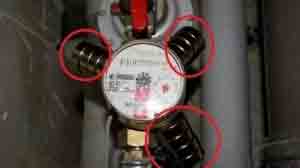

Неодимовый магнит для остановки счетчика

Но на всех без исключения современных устройствах установлена защита – микрокапсула с окрашивающим веществом. Как только магнит присоединяется к счетчику, капсула лопается и окрашивает бумажную полоску в определенный цвет. В дальнейшем это основание для наложения административного штрафа на виновную сторону и взыскания ущерба.

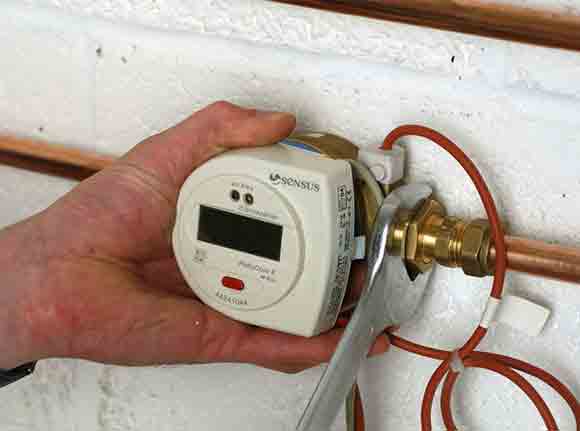

ВИДЕО: Установка и опломбирование теплосчетчика

Можно ли на бойлер «Горение» поставить два магниевого анода, так как на бойлере анод установлен .

16.09.2020 » Как утеплить стену в квартире изнутри

Феникс- Зенит: холодильник-слабый, не соответствует заявленной производительности, кран .

12.09.2020 » Царга для самогонного аппарата своими руками

Проверять нержавейку магнитом бессмысленно. Та что магнитится хорошо закаливается, та что не .

10.09.2020 » Сухопарник для самогонного аппарата своими руками

Добрый вечер. Сделал сухопарник, при перегоне кол-во продукта уменьшилось с 3,3 литров до 2.5-2.8, .

http://www.portaltepla.ru/kotli-i-kotelnoe-oborudovanie/teploschetchiki-na-otoplenie/

Теплосчетчики на отопление в квартире: как выбрать и установить?

Необходимость установки приборов учета воды и электричества уже ни у кого не вызывает сомнения.

И дело не только в законодательстве, но и в реальной экономии и желании платить за то, что было использовано.

С каждым годом все больше собственников квартир приходят к мысли об установке и теплосчетчика, потому что плата за отопление сказывается на семейном бюджете.

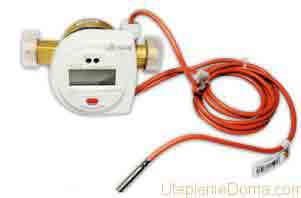

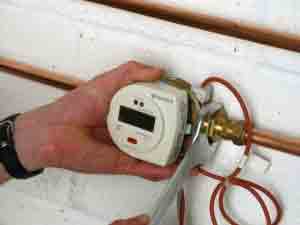

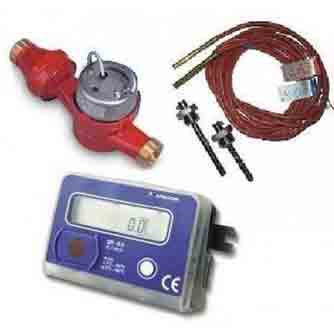

Квартирный теплосчетчик представляет собой небольшое устройство, встраиваемое в трубу отопления и производящее учет только того тепла, которое было фактически потреблено.

Прибором регистрируется 3 показателя:

• объем теплоносителя (горячей воды), который получил потребитель;
• температура при входе во внутриквартирную отопительную систему;
• температура теплоносителя на выходе из квартиры.

На основании этих данных теплосчетчик выдает главную величину – теплопотребление. Оно измеряется в гигакаллориях, затраченных в расчетный период: месяц, год или даже день.

В итоге потребитель не платит за потери тепла в момент транспортировки по магистралям к дому и квартире.

Использование приборов учета тепла позволяет экономить до 50 % на отоплении, а это существенная сумма.

Но для реального эффекта необходимо правильно установить прибор.

Варианты монтажа теплосчетчика и возможные трудности

Отопительные системы всех квартир можно классифицировать на 2 группы:

• вертикальный тип, в котором практически каждый радиатор имеет свой стояк;
• горизонтальный вариант, имеющий один общий стояк, от которого расходится сеть горизонтальных трубопроводов к батареям.

Первый тип характерен для домов старой постройки. В такой системе установка теплового счетчика сложная и дорогостоящая. Ведь придется монтировать такое контрольное устройство для каждого стояка, что невыгодно и запрещено в многоэтажных и многоквартирных домах Приказом Минрегиона России от 29.12.11 № 627.

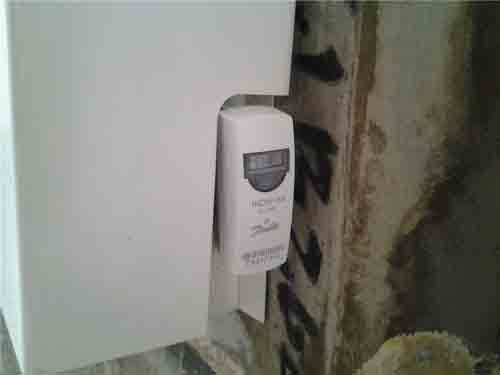

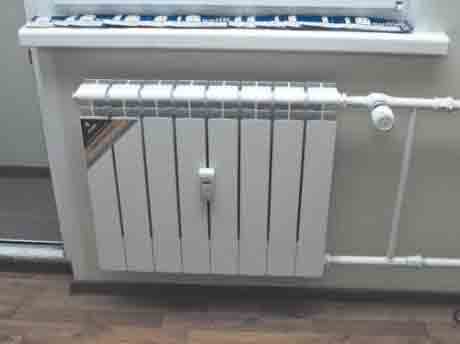

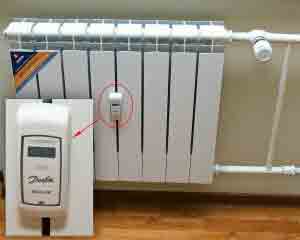

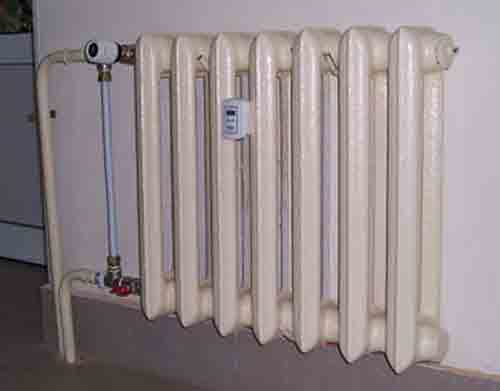

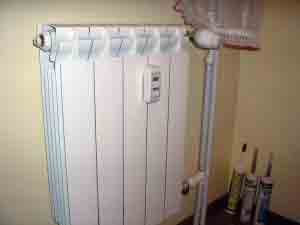

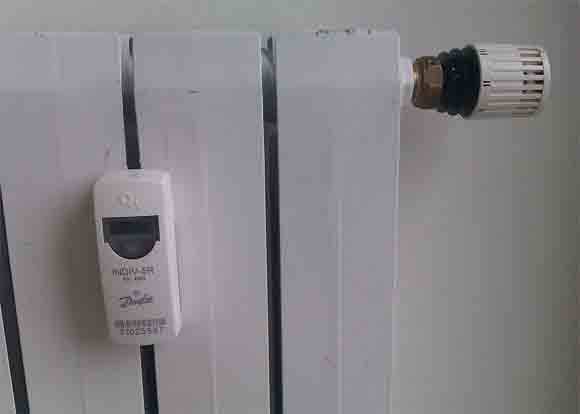

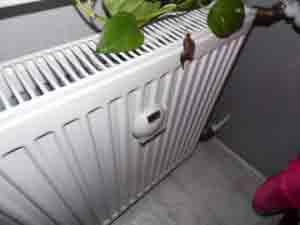

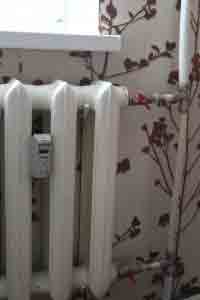

В этом случае можно установиться на каждый радиатор распределитель затрат отопления. Принцип их действия заключается в измерении разницы между температурами батареи и помещения. Показания по квартире суммируются. Можно также коллективно всем домом установить общедомовой счетчик. Затраты на него будут поделены между жильцами, поэтому окажутся несущественными, как и экономический эффект.

Экономное использование электроэнергии: установка индукционного котла отопления.

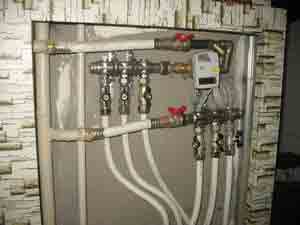

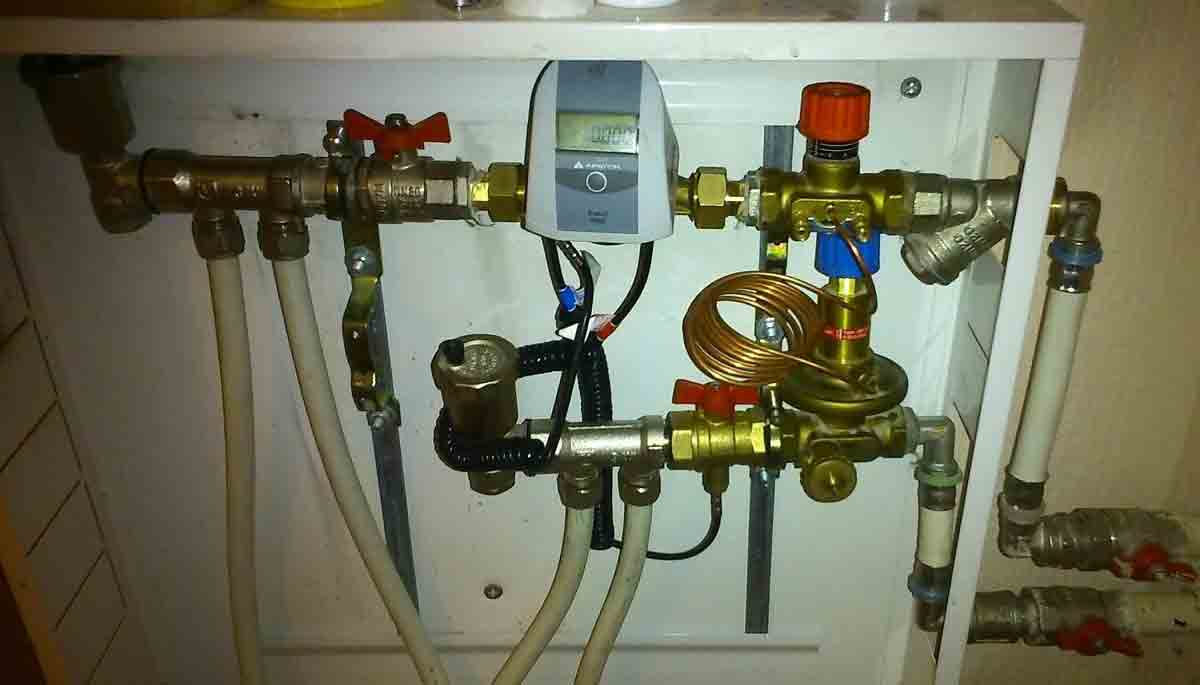

Гораздо проще обстоит дело с горизонтальной отопительной системой, характерной для новых многоэтажных домов. В этом случае теплосчетчик монтируется в трубу, подающую тепло в квартиру. Реже датчик ставят на обратный трубопровод.

Если в вашей квартире второй вид системы отопления, то теплосчетчик поможет сэкономить средства и достаточно быстро окупится. Осталось только определиться с видом прибора.

Теплосчетчики на отопление в квартире: виды приборов

Выбирая теплосчетчик необходимо ориентироваться не только на цену, но и на условия, в которых будет работать прибор. По принципу действия выделяют несколько видов устройств учета тепла.

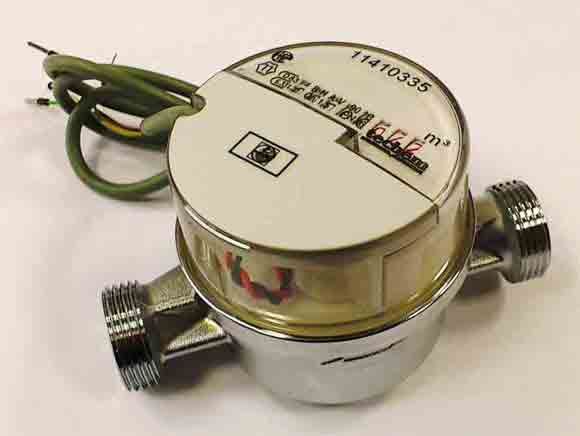

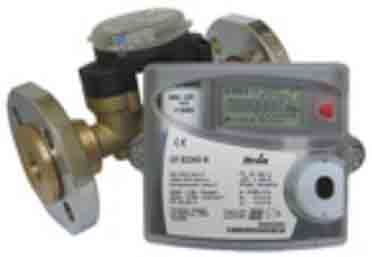

Устройства с механическим принципом действия называют еще тахометрическими. Они могут быть трех типов:

У всех счетчиков тепла этого типа есть несколько общих недостатков:

• они недолговечны;
• не особо точны при небольшом расходе теплоносителя;
• чувствительны к присутствию в воде взвесей, что решается при помощи простого сетчатого фильтра;
• не подходят для работы в жесткой воде.

По стоимости тахометрические устройства самые дешевые. Одним из наиболее популярных является устройство фирмы ELF, производимый в Польше. Оно состоит из температурного датчика, тахометрического измерителя и электровычислителя. В среднем счетчики этой фирмы стоят 8-9 тысяч рублей.

Также часто для квартир покупают прибор СТ-10, который можно в зависимости от желания потребителя укомплектовать тахометрическим, ультразвуковым или электромагнитым расходомером. Помимо этого в состав счетчика входит вычислитель и термопара. Стоят такие устройства около 9-10 тысяч рублей.

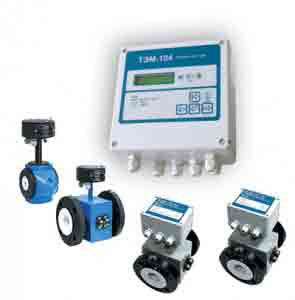

Когда вода проходит сквозь магнитное поле, возникает электрический ток. Это явление лежит в основе работы электромагнитных теплосчетчиков. Такие устройства работают с высокой точностью при условиях правильного подключения.

Сбои могут возникать по нескольким причинам:

• образование пленки окисления на поверхности контактов;
• примеси в воде;
• внешнее электромагнитное поле.
• Недостатком их является высокая цена.

Помимо счетчиков СТ-10 с расходомером ВСЭ-БИ на электромагнитном принципе работают приборы ВЗЛЕТ ТСР-М в исполнении ТСР-033 или ТСР-034 с расходомером ВЗЛЕТ ЭР. Стоимость этого аппарата составляет минимум 32 тысяч рублей.

В этих приборах учет расхода производится на основании анализа вихрей, которые образуются при прохождении воды и даже пара через препятствия. Исказить показания могут:

Рекомендуется устанавливать фильтр-сетку. Жесткость воды и известковый налет в системе не влияют на качество работы. Самым популярным вихревым счетчиком является Компакт Т-21. Стоит он от 9 тысяч рублей.

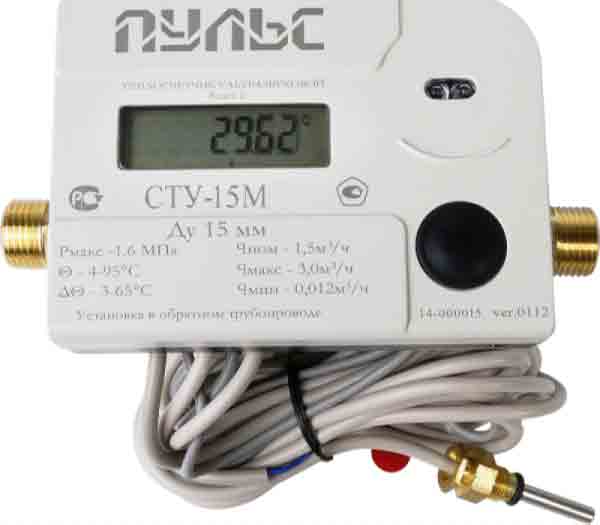

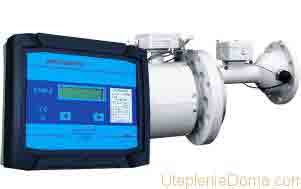

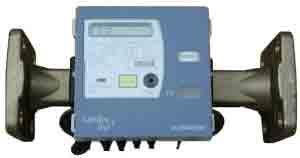

Принцип работы этого устройства основан на измерении скорости прохождения ультразвука через поток жидкости.

Ультразвуковые приборы бывают 4 типов:

Несколько исказить показаниям могут:

Но это на сегодняшний день самые долговечные, точные и надежные системы. Широко применяются в квартирах следующие ультразвуковые счетчики:

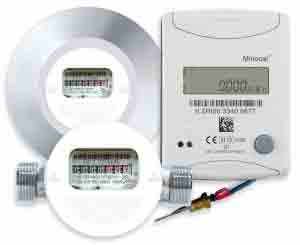

• Multical 402 средней стоимостью в 500 евро;

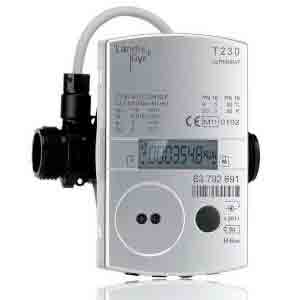

• Ultraheat T230, цена на который составляет минимум 15 500 рублей;
• Измеритель тепловой энергии Индивид-1 для вертикальной разводки отопления — от 1500 рублей.

Установку устройства для учета тепла могут произвести только специалисты из организации, которая имеет специальную документацию, разрешающую подобную деятельность. Весь процесс монтажа производится в несколько шагов.

Шаг 1. Составление проектной документации.

Шаг 2. Предоставление проекта в организацию, снабжающую ваш дом теплом.

Шаг 3. Установка счетчика и последующая его регистрация.

Шаг 4. Окончательная наладка работы прибора и передача его в эксплуатацию компании, занимающейся надзором за подобными аппаратами.

После этого счетчиком можно пользоваться. Эксплуатация его включает в себя передачу показания. Эта процедура может осуществляться несколькими способами:

• на электронную почту управляющей организации;
• по телефону;
• записью в квитанции с самостоятельным подсчетом суммы платежа.

Обслуживание прибора заключается в своевременной поверке. Новый счетчик поверяется еще на заводе, и потребитель получает его с записью, наклейкой и клеймом в паспорте и на самом устройстве.

Регламентируемое между поверками время составляет 3-5 лет. Повторно поверяют устройство в филиале Ростеста, в специальной организации или на самом заводе-изготовителе.

Цена установки теплосчетчика на отопление в квартире

Если вы решились на монтаж теплосчетчика, необходимо правильно выбрать компанию, которой вы доверите это ответственное мероприятие.

Надежную фирму можно определить по нескольким параметрам:

• сертификация и допуск к подобным работам;
• бесплатный выезд специалиста для консультации;
• предоставление гарантий на работу;
• сервисное обслуживание.

Цена на установку составляет в среднем 5000 рублей.

Видео о теплосчетчике ТСМ, его описание и монтаж:

Я могу только лишь Всем поскорее, посоветовать установить тепловые счетчики. Как повелось, жилищные кооперативы и ресурсо- снабжающие организации не отличаются честностью и добросовестностью. По правилам ЖКХ , люди обязаны получать тепло не менее 60* С на вводе, а по факту тепла в квартиры не получаем. Вот и получается что платим неизвестно за что, а зимой батареи еле теплые. Чтобы данной ситуации не случилось, лучше всего смотреть на показания тепловых счетчиков. А если заметили, что имеет место тепло потеря, сразу вызывайте представителя ЖКХ и парочку соседей-для своевременного выявления и актирования. Потом проще будет доказать свою правоту и потребовать перерасчета, и возврата денежных средств c нерадивых организаций . Умейте защитить свои права и средства!

Подписывайтесь на обновления по E-mail:

Klimatlab.com — энциклопедия строительства комфортного и уютного дома.

Мы постоянно стремимся к тому, чтобы вся публикуемая информация соответствовала самым высоким требованиям читателей и помогала сделать Ваш дом теплым, уютным и комфортным для проживания.

http://klimatlab.com/pribory-ucheta/teplo/teploschetchiki-na-otoplenie-v-kvartire.html

Правила установки и выбор лучшего счетчика на отопление для квартиры

Один из реальных способов сэкономить на оплате услуг ЖКХ, это установка счетчиков на отопление, которые, несмотря на достаточно высокую стоимость, окупаются очень быстро. Конечно, благодаря многим бюрократическим процедурам, монтаж подобной аппаратуры учета считается хлопотным делом, но поверьте, оно стоит того.

Принцип работы счетчиков тепла и существующие модификации

Все существующие домовые счетчики тепла работают по принципу учета количества полученного теплоносителя и разницы температур на подающем и обратном трубопроводе системы отопления.

Производители предлагают модели, работающие на основании различных физических принципов, чаще всего для установки в квартирах или домах используют следующие модификации:

Квартирный счетчик тепла механический Pollucom E

• Механические (тахометрические) счетчики тепловой энергии отличаются невысокой стоимостью. Именно такие приборы применялись в первоначальный период распространения оборудования данного назначения. По большому счету они представляют собой обычные водомеры с температурными датчиками. К недостаткам таких приборов учета стоит отнести повышенную чувствительность к жесткости воды и загрязнениям теплоносителя. Подобные счетчики, монтируемые в сети центрального отопления, достаточно часто выходят из строя именно из-за засорения. При эксплуатации в автономных системах (например, квартирный счетчик для многоэтажного жилого дома с собственной котельной) срок службы тахометрических счетчиков достаточно высок.

Квартирный счетчик тепла ультразвуковой Ultraheat 2WR6

Кроме этих двух модификация применяют также и электромагнитные, вихревые и некоторые другие устройства. Но все они не получили достаточно широкого применения.

Будьте готовы к тому, что перед тем как поставить счетчик на отопление, придется пройти длительный процесс оформления разрешительной документации. В первую очередь, стоит сказать о том, что установка индивидуального счетчика возможна не во всех многоквартирных домах.

Практически все здания советской постройки оснащены системой отопления с вертикальной разводкой стояков. По этой причине учет расхода потребленной тепловой энергии возможен только при монтаже отдельного счетчика на каждый радиатор, что экономически нецелесообразно. В этом случае рекомендуется ставить групповой прибор учета или на дом в целом, или на отдельный подъезд (хотя последний вариант применяется очень редко).

Итак, с чего начинать работы по установке счетчика тепловой энергии:

1. Необходимо получить документ под названием техусловия в местной организации, занимающейся поставкой тепловой энергии. В технических условиях обычно указывается место и способ установки, требования к счетчику (условный проходной диаметр, температурный диапазон и другие данные), кроме того должна быть приложена принципиальная схема монтажа с определенными нормативными требованиями в части некоторых размеров.

Проект на установку теплового счетчика

Но стоит отдать должное проектантам, они во многих случаях советую наиболее подходящий для определенных условий прибор учета, поэтому к их советам стоит прислушаться. Главное, не ошибиться в выборе организации, которая будет разрабатывать проект на установку теплового счетчика, старайтесь отдавать предпочтение проверенным компаниям, имеющим реальные отзывы.

1. Разработанный проект подлежит обязательному согласованию с поставляющей тепло организацией. Хотя, серьезные проектанты все эти вопросы решают сами благодаря давно налаженным рабочим связям, правда это может отразиться на стоимости услуг по разработке проекта.
2. На основании полученных разрешительных документов уже можно выбирать конкретный счетчик. Обычно существует возможность приобрести 2-3 модификации различных производителей.
3. Доверять выполнение монтажных работ следует сертифицированным компаниям. Самостоятельная установка теплосчетчика или услуги сомнительных специалистов могут обернуться проблемами при вводе прибора учета в действие.
4. По завершению всех монтажных работ счетчик должен быть принят представителями поставщика теплоресурсов. Прибор учета пломбируется и за сохранность, как пломб, так и самого счетчика, несет ответственность владелец.

В среднем, вся процедура, связанная с установкой счетчика тепловой энергии может растянуться на 1-6 месяцев, все зависит от количества вложенных денежных средств и расторопности всех задействованных организаций.

Несколько слов о выборе счетчика и общей стоимости установки

Выбирая счетчик, в первую очередь обращайте внимание на дату его заводской поверки (проверки работоспособности и оценки точности показаний).

Помните, что через несколько лет такую процедуру придется выполнять самостоятельно, причем за довольно круглую сумму. Поэтому стоит отдавать предпочтение приборам учета, выпущенным в текущем на момент приобретения году.

Если оценивать общую стоимость установки теплового счетчика, то будьте готовы к тому, что все суммарные расходы превысят стоимость прибора минимум в 2-3 раза. Даже недорогой теплосчетчик (в пределах 9-10 тысяч рублей) в среднем обойдется в 20-25 тысяч. Поэтому рассчитывайте на эту сумму сразу.

Квартирные тахометрические счетчики от польских производителей

Достаточно широко на рынке представлен счетчик отопления квартирный, выпускаемый под брендом ELF (разработка компании Apator-Powogaz). Это тахометрический прибор учета с электронным экраном, позволяющим без проблем считывать информацию о количестве потребленной тепловой энергии. На дисплей выводится информация об объеме полученного теплоносителя, температуре на входе и обратке, разнице температур, текущие тепловые расходы и мощность.

Тахометрический счетчик отопления ELF

В продаже можно найти модификации с различным условным проходом (ДУ 15-20), предназначенными для контроля разного объема теплоносителя.

К общим техническим характеристикам стоит отнести следующие важные данные:

• Температура контролируемого теплоносителя может составлять от +5 до +105 градусов Цельсия.
• Минимальная разница учитываемых температур на подаче и обратке составляет всего 3 градуса, а может достигать 100 градусов.
• Номинальный расход контролируемого теплоносителя (в зависимости от ДУ и модификации) составляет от 0,6 до 2,5 кубометров в час.
• Может использоваться в системах отопления с давлением теплоносителя до 1,6 Мпа.
• Погрешность в показаниях не превышает 2%.
• Средняя стоимость прибора составляет 10 тысяч рублей.

Счетчики данной марки могут использоваться для установки в отдельных квартирах и зданиях, для отопления которых требуется тепловая мощность не более 85 кВт.

Данный тепловой счетчик просто пример, в продаже можно найти устройства по различной цене и с разными техническими характеристиками.

Доверьте свой выбор профессионалам, которые смогут учесть все нюансы системы отопления. При этом помните, все расходы окупятся с лихвой достаточно быстро. Именно за приборами контроля и учета потребления энергоресурсов будущее.

http://climanova.ru/pravila-ustanovki-i-vybor-luchshego-schetchika-na-otoplenie-dlya-kvartiry.html

Установка счетчика отопления в квартире и цена теплосчетчика

Приборы учета потребления энергоносителей позволяют максимально экономить семейный бюджет, при условии, что они установлены в доме. В этом случае не придется платить по квитанции за коммунальные услуги, а только за фактически израсходованное тепло, газ, свет и воду.

В настоящее время многие жильцы многоэтажных домов стали устанавливать счетчики на тепло, ведь именно за этот вид услуг мы платим больше всего в отопительный сезон.

Тот, кто имеет дома теплосчетчик, уже смог оценить, насколько это выгодно.

Установленный теплосчетчик производит учет тепла на основании показателя расхода горячей воды, которая доставляется потребителю с температурой на входе в систему отопления и на выходе из нее. Цифра, которая получается в итоге теплопотребления, измеряется в единицах — гектакаллориях за каждый день, потом за месяц.

Современные счетчики настолько сложные и умные приборы, что способны сохранить информацию о потреблении тепла за каждый месяц, а максимально за промежуток времени до 10 лет. Такие приборы позволяют подключить их к персональному компьютеру и считывать показания с помощью сети Интернет.

Счетчики бывают домовыми и квартирными, а по принципу работы тахометрическими (механические) и ультразвуковыми.

Индивидуальный теплосчетчик для установки в квартире представляет собой прибор с диаметром каналов не более 20 мм. Он имеет диапазон измерения теплоносителя в пределах 0,6-2,5 м 3 /ч. В качестве теплоносителя служит горячая вода, которая подается в систему, нагретая до определенной температуры. В счетчике обязательно есть два главных элемента — тепловычислитель и счетчик горячей воды.

На водосчетчик устанавливается тепловычистилеь от него отводится два провода, снабженные термодатчиками. Один из них необходим для подключения к подающему теплопроводу, а другой к трубопроводу, который выходит из системы отопления помещения.

Всю информацию о теплоносителе собирает тепловычислитель, он учитывает температуру на входе и выходе. Счетчик горячей воды собирает данные о потреблении объема горячей воды на отопление. Специальные методы расчетов позволяют вычислить теплосчетчикам точное количество затраченного тепла.

В многоквартирных домах используются домовые приборы, они могут работать тремя методами — вихревым, турбинным или электромагнитным. От квартирных аналогов они отличаются только размерами, диаметр может быть в таких моделях от 25 до 300 мм, а диапазон теплоносителя такой же, как и у квартирных счетчиков.

• Наиболее простыми считаются механического типа теплосчетчики, эти агрегаты состоят из роторного водосчетчика и тепловычислителя. С поступлением горячей воды счетчик делает вращательные движения, прибор начинает производить измерения. Эти приборы можно назвать самыми экономичными, но к стоимости нужно прибавить еще покупку специальных фильтров. Такие модели счетчиков подходят только для труб с диаметром не более 32 мм. Если вода в системе слишком жесткая, то такой прибор использовать нельзя, поскольку мелкие частицы, такие как, окалина или ржавчина забивают быстро фильтры.
• Ультразвуковые счетчики тепла работают по одному принципу, на трубе друг против друга монтируется излучатель и прибор, принимающий ультразвуковые сигналы. Излучателем с потоком жидкости отправляется сигнал и через определенный промежуток времени он поступает на приемник. Скорость поступления сигнала зависит от скорости потока воды в трубе, начисления происходят с учетом измерения времени. Могут быть в приборе и дополнительные функции — регулировка подачи теплоэнергии. Ультразвуковые теплосчетчики показывают более точные показания, они надежней и долговечней.

Самым правильным решением будет установка общедомового счетчика на тепло, начисления производятся только по количеству тепла, которое поступает на дом. Стоимость такого прибора очень высокая, поэтому люди в доме не всегда охотно соглашаются на его приобретение и установку. Если соседей не удается убедить поставить прибор на весь дом, тогда стоит сделать это в своей квартире.

1. Прежде чем заняться покупкой и установкой теплосчетчика необходимо устранить все потери тепла .- щели дверные и оконные, промерзающие углы, плохо утепленные места.
2. ЖЭК либо другая организация должна предоставить ТУ, там будет все написано подробно, что нужно для установки счетчика.
3. Следующий шаг — покупка теплового счетчика.
4. На основании документации ТУ необходимо сделать проект на установку теплосчетчика. Это можно сделать в проектной организации, которая имеет нужную лицензию.
5. Установка должна проводить также компания, у которой есть все необходимые лицензии.
6. Когда установка прибора уже выполнена можно приглашать сотрудника ЖЭКа или другой организации, которая имеет право опломбировать счетчик и подписать акт о его приеме.

В настоящее время есть компании, которые занимаются всеми вопросами сразу в короткое время могут оформить документы, купить и установить счетчик тепла, Хозяевам квартиры останется только оплатить услуги примерно в 20 000 рублей и дождаться в скором времени долгожданной экономии в семейном бюджете.

В среднем качественный теплосчетчик будет стоить примерно 300.у.е. без учета НДС. Есть приборы и дороже, если их диаметр больше. В любом случае жалеть деньги на приобретение качественного прибора не стоит, поскольку в скором времени он окупится сполна. Считается, что в среднем у тех, кто установил теплосчетчик, экономия за оплату тепла составляет 30-40%. Все, кто не имеет этого прибора, тариф начисляется согласно нормативной нагрузке, а она всегда выше фактически израсходованных.

Если есть желание платить за реально использованное тепло, то в этом случае нужно установить счетчик на тепловую энергию и уже буквально за первый отопительный сезон можно почувствовать ощутимую разницу в оплате.

Для установки нужно покупать только качественные и надежные приборы и стараться установить их в удобное для снятия показаний место в квартире.

http://kotel.guru/schetchiki/ustanovka-schetchika-otopleniya-v-kvartire-i-cena-teploschetchika.html

счетчик тепла принцип работы

Есть труба отопления входящая.

Есть труба отопления отводящая.

Счетчик врезан в трубу отводящую.

стоит датчик в трубе подводящей.

стоит датчик в трубе отводящей.

провода от этих датчиков входят в счетчик.

Я не знаю физический принцип работы этого счетчика, но предполагаю:

датчики мерят разницу температуру воды

крыльчатка мерят объем воды.

и по каким то формулам расчитывают потребление.

1) В идеале какая эта формула, чтобы понять как экономить тепло.

хотелось бы рассмотреть варианты:

разница на датчиках есть (вода выходщая холоднее входящей), но поток через счетчик нулевой.

что будет? — по идеи расхода воды нет должен быть нуль.

разницы на датчиках нет — но поток идет.

по идеи должен быть нуль.

Отсюда следует, что формула должна иметь вид (Дельта датчиков)*(поток)*Коэффициент=результат в евро.

2) что означают цифры которые там бегают, когда щелкаешь?

первая понятна — само число расхода, а остальные?

Для чего нужно — на старой квартире батареи работали — термостат на тройке во всех комнатах и не выключал.

на новой квартире — были термостаты выключены, но в одной комнате батарея работала на 4-ке.

в результате доплата 250 евро за зиму.

Хочу понять что выгоднее?

я так думаю — в обоих случаях поток был примерно одинаков, но датчики температуры имели разную разницу.

есть идея что поток во втором случае был все же больше — отсюда и переплата.

На истину не претендую — всего лишь изложил идеи. надеюсь тут все обсудим и найдем истину.

я вопрос четко сформулировал — понять чтобы экономно пользоваться:

ЧТО лучше топить сильно одну батарею в одной комнате или во всех по чуть-чуть.

это в случает если счетчик один на весь дом. у меня он индивидуальный — стоит в ванной — вмотирован под плитку — но провода и трубы через щель видны.

Точно также не рекомендуют полностью на долгое время отключать батареи, потому что квартира охлаждается и опять же огромная доля тепла уходит восстановление определенной температуры (большой скачок из которого очень много тепла уходит впустую). В общем, чем постояннее и равномернее температура во всей квартире, тем меньшие затраты тепла уходят на её поддержание.

А что делать, когда проветриваешь? перекрывать батарею?

Самый лучший счётчик тепла помножит проток на разность температур и на теплоёмкость носителя (воды). Получится расход тепла на квартиру в Мегаджоулях или килокаллориях. Из общего расхода топлива на дом по этим долям со всех квартир высчитают денежные затраты каждой квартиры.

чтобы тепло экономить — да, опять же из-за резкого потока холодного воздуха происходит резкое нагревание батареи — огромный выброс тепла впустую и после окончания проветривания батарея не охлаждается резко, то есть выброс излишнего тепла (и соответственно учет его счетчиком) продолжается дальше. Отсюда — большие тепловые потери.

Проветривать лучше кратковременно, создавая большой и резкий поток воздуха — сквозняк (с перекрытой батареей), вместо постоянно или длительно слегка приоткрытых окон, потому что в данном случае создается постоянный приток холодного воздуха и соответственно постоянные потери тепла на обогревание этого воздуха и выравнивание теппературного балланса

Слышала, что непосредственно перед счетчиком нельзяставить вещи, закрывающие его (к примеру диван прямо перед батареей), что в этом случае счетчик будет «считать» больше тепловой энернии . Имеет ли это какие-то основания или ерунда всё это и на работу счетчика подобное никак не влияет?

вот тут я недопонял. Если счетчик работает на перепаде температур, то как раз при завешивании счетчика тряпками происходит выравнивание температур. Не дурят ли такими рекомендациями нашего брата, чтобы наоборот не халявничали?

http://foren.germany.ru/arch/wissen/f/11439802.html

Тепловые счетчики на отопление в многоквартирном доме: 4 вида

Благодаря тепловым счетчикам можно существенно сэкономить на оплате за отопление Тепловые счетчики – приборы учета используемого тепла. Законы обязывают установку данных приборов в каждом доме. Процедура достаточно простая, но приходится потратиться на сам прибор и услуги устанавливающей компании.

Кто должен ставить общедомовой счетчик на отопление, плюсы монтажа

Монтаж производят специалисты, которых нанимает служба ЖКХ дома. Оплачивают установку жильцы многоквартирного дома. Общедомовой счетчик фиксирует общее количество тепла, которое поступает в многоэтажку. Именно поэтому стоит детальней разобраться в выгоде такого устройства.

Самостоятельно ставить общедомовой счетчик нельзя, нужно обратиться в специальную службу

Плюсы использования общедомового счетчика:

1. Можно сэкономить на оборудовании, так как самостоятельная установка обойдется достаточно дорого. Стоимость общедомового прибора разделяется между всеми жильцами.
2. Каждый теперь будет более бережно расходовать тепло. Жильцы будут более ответственно относиться к открытым дверям подъезда или поврежденному окну.

К недостаткам относится высокая стоимость прибора. При этом устройство может выйти из строя, а его ремонт опять придется оплачивать жильцам. Но главный минус заключается в невозможности сэкономить на обогреве квартиры за счет меньшего потребления тепловой энергии.

Необходимость установки счетчика определяется на общедомовом сборе жильцов. После письменного заявления в соответствующую организацию, происходит монтаж прибора.

Чтобы рассчитать потребляемое тепло, берут данные счетчика и делят на площадь помещения. Конечно, от установки таких счетчиков есть определенная выгода. В противном случае оплата проходила бы по завышенным коэффициентам. Но вместе с этим нельзя регулировать подачу тепла, что является значительным недостатком.

Теплосчетчик имеет широкий функционал. Он позволяет определять период времени работы приборов, который указан на конкретном узле учета. Также указывает температуру теплоносителя. Но главное – фиксация количества потребляемой теплоэнергии.

Схема счетчика учета тепла включает:

• Термопреобразователи – датчики температуры;
• Вычислитель – подсчитывает потраченное количество тепла;
• Блоки питания;
• Расходомер – датчик для подсчета объема.

С помощью теплового счетчика можно точно подсчитать количество потребляемого тепла

Тепловой счетчик используется для регистрации полученного тепла, которое приходит с теплоносителем. Определяется количество энергии, которое используется прибором в час, учитывают температуру жидкости на входе и выходе и в систему. Так определяют разницу температур за определенное время. Для этого в счетчике предусмотрен специальный вычислитель.

Расчет тепловой энергии имеет погрешность в среднем 3-6%.

Подача необходимых данных происходит за счет датчиков расхода и температуры. Один температурный датчик необходимо установить в подающий трубопровод системы, а второй – в исходящий. Вычислитель анализирует полученные данные и выдает точную цифру потребления на экране.

Разные приборы имеют отличающийся принцип работы, установку и обслуживание. Лучше всего предоставить выбор оптимального варианта организации по установки такого оборудования. Специалисты оценят состояние дома и на основе этого предоставят необходимый вид теплосчетчика.

Разновидности тепловых счетчиков:

Тахометрические счетчики – простые конструкции, которые имеют механический роторный или крыльчатый водосчетчик и тепловой вычислитель. Цена прибора доступная. В обязательном порядке необходимо установить магнитно-механический фильтр.

Зачастую для покупки общедомового счетчика жильцы скидываются деньгами, равномерно разделив затраты между всеми

Такой прибор плохо работает при повышенной жесткости воды. Именно поэтому такие варианты используются в частном доме. Значительный плюс системы – автономная работа от батарейки, которой хватает на 5-6 лет.

Электромагнитные тепломеры в своей работе используют электромагнитное поле. При изменении объемов теплоносителя на входе и выходе возникает небольшой ток. К монтажу такого оборудования выдвигаются строгие правила, с которыми знакомы квалифицированные работники.

Вихревые тепловые счетчики действуют за принципом возникновения завихрений за препятствиями, которые находятся на пути движения теплоносителя. Подходят для установки на любой разводке. Главное – прямой участок труб до и после монтажа прибора.

Выбрать, какие теплосчетчики лучше, помогут обслуживающие компании. В многоквартирном доме часто советуют устанавливать вихревой вариант. Примеси и крупные части в жидкости не искажают показания прибора.

Ультразвуковая разновидность работает за принципом прохождения ультразвука через теплоноситель. Идеальное место установки таких механизмов – новые дома с чистым потоком воды. Такие теплосчетчики слишком чутко реагируют на любые лишние части в жидкости.

Закон считает, что тепловой счетчик должен быть смонтирован практически в каждом доме. Необходимо поставить прибор учета тепла в каждом доме. Но есть и некоторые исключения. В список домов, которые могут функционировать без тепломеров, относятся аварийные строения и дома, где стоимость прибора выше оплаты за отопление за полгода.

Тепловой счетчик нужен для справедливого распределения оплаты и стимуляции ответственности жильцов. Утепления дома позволит убавить стоимость отопления.

Платить за установку приборов обязаны сами жильцы. От этого вытекают вопросы: выгодно ли монтировать теплосчетчики. Экономия возможно только в случае хорошо утепленного дома.

При установке общедомого счетчика на отопление в доме перекрывается вода

Порядок монтажа тепломеров:

• Составление проекта;
• Получения разрешений;
• Установка прибора;
• Регистрация счетчика;
• Необходимо проверить работоспособность агрегата и составить необходимую документацию.

Необходимость установки счетчика определяется на сборе жильцов. Там же необходимо собрать финансы на монтаж оборудования. Затем обращаются в квалифицированную компанию. Последующая поверка и при необходимости ремонт осуществляется той же организацией.

Где устанавливается тепловой счетчик на отопление в многоквартирном доме (видео)

Монтаж тепломеров определяется на собрании жильцов. Общедомовые счетчики рассчитывают количество тепла, которое подается на дом и распределяется между жителями, исходя из площади квартиры. Выполняют установку специальные организации, выбрать которые поможет служба ЖКХ.

Внимание, только СЕГОДНЯ!

©2020, homeli.ru. Копирование разрешено только с обратной ссылкой на источник

Копирование разрешено только с обратной ссылкой на источник

http://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/teplovye-schetchiki-na-otoplenie-v-mnogokvartirnom-dome

Как работает тепловой счетчик, виды и характеристики этих устройств

Сегодня счетчик на отопление очень выгоден, так как такое устройство позволяет экономить денежные средства. Это происходит, потому что после его установления плата за тепло будет осуществляться по тарифам. А значит, счетчик будет считать исключительно, количество тепловой энергии, которое поступает, и не нужно будет переплачивать. По мере того как растут цены, люди все больше задумываются, как сэкономить.

Немаловажным пунктом расхода в каждой семье является оплата за теплоэнергию. Для экономии в этом направлении есть тепловой счетчик отопления.

Покупая счетчик для отопления, в его комплекте есть (рис.1):

• Непосредственно счетчик, то есть устройство, которое считает количество теплоносителя.
• Датчики температуры. Их должно быть 2. Они подают показания про температуру нагрева воды, которые поступают в основной электронный модуль.
• А также другие комплектующие, которые идут в комплекте индивидуально, зависимо от вида прибора.

Рис. 1 Комплектация устройства

Теплосчетчик устанавливается для того, чтобы определить количество воды, то есть теплоносителя, а также сделать замер его температуры. Как правило, тепловой прибор устанавливается на горизонтальную трубу. При этом работать будет всего один прибор отопления на всю квартиру. Но если разводка труб вертикальная (отдельный стояк на каждую батарею), а такой трубопровод в большинстве старых многоэтажных домов. В этой ситуации на каждую батарею ставится отдельный прибор.

Факторы, которые могут повлиять на погрешность счетчика отопления:

• Если есть тепловая разница меньше +30°;
• Если нарушена циркуляция теплоносителя, а именно малый расход.
• Неправильная установка, то есть неправильно установлены датчики температуры, не правильное направление счетчика;
• Плохое качество воды и труб, то есть жесткая вода, и различные примеси в ней (ржавчина, песок и т.д.).

К основным видам теплосчетчиков можно отнести:

• Тахометрический или механический;
• Ультразвуковой;
• Электромагнитный;
• Вихревой.

А также есть еще классификация по области применения. Например, промышленные или индивидуальные.

Промышленный теплосчетчик отопления – это общедомовой (в многоквартирных домах) аппарат, еще его устанавливают на производственных объектах. Этот агрегат имеет большой диаметр от 2,5 см до 30 см. Диапазон количества теплоносителя – от 0,6 до 2,5 м3 в час.

Индивидуальный прибор отопления – это тот агрегат, который устанавливают внутри квартиры. Он отличается тем, что его каналы имеют небольшой диаметр, а именно не более 2 см. А также диапазон количества теплоносителя становит от 0,6 до 2,5 м3 в час. Этот счетчик имеет в комплектации 2 устройства, а именно, тепловычислитель и счетчик для горячей воды.

Этот прибор измеряет, сколько горячей воды прошло через подающую трубу. Поток воды приводит в движение механизм (вращательное движение). Этот счетчик доступнее остальных по цене. Но есть и такие негативные факторы, как то, что этот счетчик чувствителен к загрязнениям, например, к образованию ржавчины, грязи, окалины. Что бы предотвратить это, нужно устанавливать специальный магнитно-сетчатый фильтр.

Рис. 2 Механическая модель теплового

В комплекте такой прибор имеет тепловычислитель, а также водосчетчик роторного типа (рис. 2).

Виды механических устройств:

К основным плюсам этой модели можно отнести низкую цену, питание от батареек, а также они достаточно просты в эксплуатации.

• Чувствительность устройства к гидроударам;
• Механизм этого прибора быстро изнашивается;
• Из-за него увеличивается давление в системе отопления;
• Механические модели не хранят информацию, собранную за сутки.

Этот вид счетчиков наиболее часто устанавливается как общий прибор для многоквартирных домов. Принцип его работы заключается в ультразвуковом сигнале, благодаря которому прибор, собственно, и делает замеры (с помощью датчика). Этот сигнал пропускается через воду. Комплектация этого устройства состоит из излучателя и прибора, который подает сигнал. Устанавливаются эти комплектующие один напротив другого.

Рис. 3 Ультразвуковой прибор

Ультразвуковое устройство лучше устанавливать в домах с новым трубопроводом, так как он очень чувствительный к загрязнениям.

Есть такие виды ультразвуковых теплоизмерителей:

Каждый из этих видов дает точные показания, только если вода чистая и без примесей. Любые загрязнения или даже воздушные пузыри влияют на показания.

К плюсам этого счетчика относятся информативность, которая достигается благодаря жидкокристаллическому дисплею и то, что при установке этой модели не увеличивается гидравлическое давление.

Но есть и такой минус в работе ультразвукового прибора: если подача электроэнергии нестабильна, то подключают его через UPS.

Это дорогая модель тепловых приборов, и относится к самым точным приборам. Принцип работы электромагнитного счетчика заключается в прохождении теплоносителя через прибор, при этом электромагнитное поле, проводит слабый ток. Это устройство нужно обслуживать, то есть периодически очищать.

Рис. 4 Электромагнитные

Электромагнитный прибор состоит из 3 основных частей:

• Первичный преобразователь;
• Электронный блок, который может работать как от батареек, так и от сети;
• Температурные датчики.

При этом электромагнитный тепловой прибор может быть установленным в любом положении (горизонтальное вертикальное, или под углом), но это только в случае, когда область где установлен счетчик, постоянно заполнена теплоносителем.

Если диаметр трубы не совпадает с диаметром фланца прибора, то можно использовать переходники.

Этот счетчик можно устанавливать на трубы, как горизонтального типа, так и вертикального. Принцип работы заключается в измерениях о скорости и количестве вихрей. То есть, это помеха на пути потока воды, вода огибает помеху и вследствие этого создаются вихри. Он не чувствителен к проявлению различных засорений, например, ржавчина, окалина и т.д. Неправильные показания этот счетчик может выдавать только в случае, если в системе есть воздух.

Комплектация вихревого прибора отопления:

Рис. 5 Вихревой прибор

Устанавливается вихревой счетчик горизонтально между двумя трубами.

Есть специальные компании, которые выполняют монтаж теплосчетчиков, а именно:

• Они делают проект;
• Подают документы в соответствующие органы, для получения разрешения;
• Устанавливают счетчик и сразу регистрируют его;
• Далее должны проводиться тестовые испытания и прибор сдается в эксплуатацию.

Если счетчик не зарегистрирован должным путем, то его показания не учитываются. Для уплаты по счетам нужно подавать показатели, и в квитанции приходит сумма по установленному тарифу.

В разработанном проекте должны быть включены такие моменты:

• Устройство (вид) модели для конкретной системы отопления;

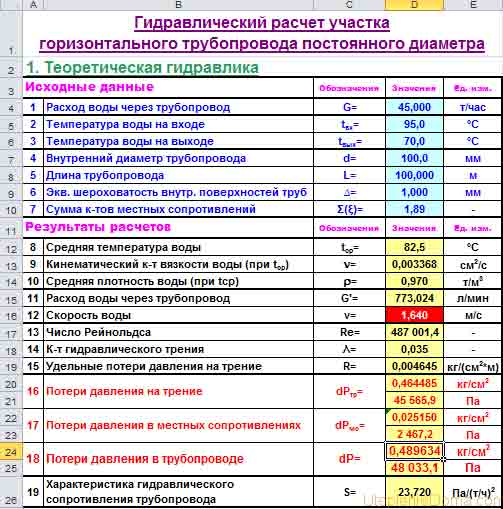

• Необходимые расчеты по расходам теплоносителя, а также расчеты тепловой нагрузки;
• Должна быть схема отопительной системы, с указанием места, где будет устанавливаться счетчик;
• Должно быть рассчитано сопротивление гидравлики прибора;
• Расчет возможных тепловых потерь;
• А также обязательно расчет растрат за теплоэнергию.

Изначально качественный счетчик продается уже первично протестированным. Это происходит на заводе, и подтверждением этому является клеймо, на котором есть запись. Эта запись должна соответствовать записям в документации. В документах также должен быть указан срок, то есть межповерочный интервал. Если этот срок истек нужно обратиться в соответствующую организацию, которая устанавливает и поверяет их, или в сервисный центр завода. Есть организации, которые установив счетчик, и дальше работают над техническим обслуживанием прибора.

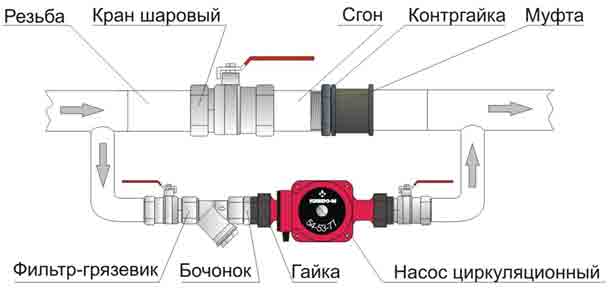

Байпас в системе отопления

В свое время тарифы на коммунальные услуги были невысокими и об установке счетчиков на воду и тепло никто из потребителей не задумывался. Сейчас расценки настолько выросли, что на их оплату тратится значительная часть семейного бюджета. Особенно большую сумму в квитанции составляет плата за отопление. Поэтому владельцы недвижимости, пытаясь сэкономить, принимают решение поставить счетчики учета тепла, газа и воды. Дело в том, что оплата за поставляемые услуги начисляется коммунальными службами согласно утвержденным нормативам, а не по факту потребления.

Безусловно, поставить счетчик потребления тепла выгодно, поскольку ежемесячная сумма за отопления будет рассчитываться по действующим тарифам и исходя из показаний, снятых с индивидуального прибора учета. Таким образом, потребитель, который установил счетчик учета тепловой энергии, оплачивает только полученные услуги без приписок коммунальных предприятий, поставляющих тепло (прочитайте также: «Как рассчитать тепловую энергию «). Кроме этого, у хозяев появляется возможность регулировать температуру обогрева комнат или подсобных помещений в ручном режиме или автоматически (при условии монтажа электронной системы контроля).

Потребителям следует знать, что прибор учета тепла его не экономит, он позволяет платить за фактически потребляемую энергию, а не по примерным расчетам, полученным в результате теоретической разработки государственных нормативов. Индивидуальные счетчики тепла, такие как на фото, позволяют экономить значительную денежную сумму на оплату услуг теплоснабжения, она может составлять до 60%.

Имеющиеся в продаже тепловые счетчики на отопление в квартире представляют собой не один прибор, а комплект устройств.

• датчики;
• вычислители количества потребляемой тепловой энергии;
• преобразователи расхода, давления и сопротивления.

Компоненты, входящие в конкретный комплект, определяют и утверждают для объекта в индивидуальном порядке.

По области применения тепловые счетчики на отопление бывают:

• домовыми (промышленными);
• квартирными (индивидуальными).

По принципу функционирования агрегаты учета тепла подразделяют на устройства:

Квартирный индивидуальный счетчик тепла – это прибор, имеющий небольшие диаметры каналов (не больше 20 миллиметров) и диапазон измерения количества теплоносителя около 0,6-2,5 м?/ч. Расход тепловой энергии определяют путем электромагнитного, вихревого или турбинного измерения. Исходя из названия понятно, что этот вид счетчиков тепла устанавливается в квартирах и частных домовладениях (подробнее: «Установка счетчиков на отопление в квартире: виды приборов «).

В качестве теплоносителя обычно используется вода, нагреваемая до нужной температуры.

Состоит квартирный прибор учета тепловой энергии из двух взаимодополняющих устройств:

• тепловычислителя;
• счетчика потребления горячей воды.

Принцип работы счетчика тепла индивидуального вида заключается в следующем: на водосчетчик устанавливают тепловычислитель и отводят 2 провода, которые снабжены датчиками температуры. Один провод подключают к подающему трубопроводу, а другой тоже к трубопроводу, но выходящему из комнаты. При помощи прибора учета горячей воды фиксируется объем теплоносителя, израсходованного на отопление. При помощи специальной методики расчета, теплосчетчик вычисляет количество потребленного тепла.

Домовые или промышленные тепловые счетчики на отопление применяют для установки на объектах производства и в многоквартирных зданиях. Для учета тепла используют один из трех методов: электромагнитный, турбинный или вихревой. Основное отличие промышленных приборов от квартирных заключается в их размерах. Диаметр домовых счетчиков колеблется в пределах от 25 до 300 миллиметров. Диапазон измерения количества теплоносителя составляет около 0,6-2,5 м?/ч.

Механические (или тахометрические) счетчики тепловой энергии, изображенные на фото, относятся к простым агрегатам. Обычно они имеют в комплекте тепловычислитель и роторный водосчетчик. Принцип, как работает счетчик отопления такого вида, заключается в следующем: для удобства и точности измерения поступательное движение жидкого теплоносителя превращается во вращательное.

Механический (тахометрический) прибор учета является весьма экономичной покупкой, но к его цене следует добавить стоимость фильтров. В итоге комплект обойдется потребителю дешевле примерно на 15% по сравнению с теплосчетчиками другого вида, но при условии, что диаметр трубопровода не превышает 32 миллиметра.

У механических приборов есть существенный недостаток — их невозможно использовать, когда теплоноситель (вода) имеет высокую степень жесткости и, если в ней присутствуют частицы ржавчины, окалины или накипь, поскольку они забивают фильтры и расходомеры.

Производители предлагают потребителям большой выбор моделей ультразвуковых теплосчетчиков. Правда, принцип работы у всех них практически аналогичен: на трубе устанавливают друг против друга два устройства — излучатель и прибор, принимающий ультразвуковые сигналы. Излучатель через поток теплоносителя отправляет специальный сигнал и через время его получает приемник. Временной промежуток между излучением и приемом сигнала зависит от скорости передвижения воды по трубопроводу. Когда известно время, вычисляется расход теплоносителя.

Ультразвуковой счетчик тепла кроме своих основных функций может выполнять регулировку подачи тепловой энергии. Данные приборы учета тепловой энергии отличаются большей точностью показаний, они надежнее и долговечнее тахометрических устройств.

По мнению специалистов, лучшим решением вопроса, где лучше поставить прибор учета, является установка общедомового теплосчетчика. Тогда всем потребителям, проживающим в доме, не нужно будет платить за тепловую энергию, которая в действительности в здание не подавалась. Но стоимость общедомового счетчика на отопление немаленькая. Правда, если ее поделить на количество квартир, то она будет вполне доступной.

Чтобы установить общедомовой счетчик тепловой энергии, потребуется, прежде всего, провести общее собрание жильцов, оформить документально принятое решение (составить и подписать протокол) и подать заявление в управляющую компанию с просьбой относительно подключения агрегата. После того, как счетчик тепла установят, потребуется человек из числа потребителей, отвечающий за своевременное снятие показаний с прибора и выписку квитанций для каждой квартиры.

Если не все жильцы дома или подъезда согласны на установку теплосчетчика, то владельцу квартиры следует подумать над тем, как значительно уменьшить финансовые затраты на индивидуальное отопление собственного жилья.

До того, как установить счетчик отопления в отдельной квартире многоэтажного дома потребуется выполнить ряд мероприятий и действий, иначе подключение прибора не будет целесообразным и законным.

Шаг первый . Необходимо устранить имеющиеся источники теплопотерь, среди которых щели в окнах, недостаточно утепленные входные двери, промерзающие углы. Только после этого монтаж счетчика тепла обернется существенной экономией денежных средств.

Шаг второй . Управляющая компания (ЖЭК, ТСЖ) должны предоставить владельцу квартиры технические условия (ТУ) — в них приписываются требования, которые нужно выполнить, чтобы подключить квартирный теплосчетчик. Обычно текст условий занимает лист формата A4. В нем непременно указывается информация о температуре и давлении теплоносителя, поступающего в трубопровод конкретного дома.

Шаг третий . Зная эти параметры, можно приступать к покупке счетчика тепла обязательно в компании, работающей легально. Приобретая прибор, необходимо потребовать товарный и кассовый чек, сертификат, подтверждающий качество, правила и инструкцию по эксплуатации.

Шаг четвертый . В проектной организации на основе предоставленных управляющей компанией технических условий следует заказать проектное решение на установку теплосчетчика в квартире. У компании, занимающейся проектированием, должна быть лицензия на данный вид работ.

Шаг пятый . Выполняется установка измерительного теплового устройства силами сотрудников лицензированной организации, специализирующейся на данном виде услуг.

Выбирая компанию, желательно обратить внимание на ряд нюансов:

• на наличие информации об организации в ЕГРЮЛ;
• на наличие пакета необходимой документации, в том числе свидетельств, сертификатов, допусков СРО;
• на наличие квалифицированных специалистов;
• на наличие специального оборудования;
• на выполнение полного перечня работ по монтажу;
• на наличие бесплатного выезда специалиста на квартиру клиента с целью осмотра коммуникаций;
• на наличие гарантийных обязательств на проводимые работы.

Шаг шестой . Когда установка теплосчетчика завершена, представитель управляющей компании (ЖЭКа, ТСЖ) должен его опломбировать и подписать акт приема прибора.

Чтобы облегчить себе жизнь, все вышеперечисленные работы владелец квартиры вправе заказать в одном месте – в фирме, которая занимается данным видом услуг на профессиональном уровне, правда, за это придется уплатить немалую сумму. Если есть желание и свободное время, документы на установку можно подготовить самостоятельно.

Обычно новые приборы продают с первичной проверкой, которая выполняется на заводе, производящем их. Доказательством того, что поверка счетчиков тепла проведена, служит наличие специальной наклейки, соответствующей записи, особого клейма, как на устройствах, так и в прилагаемых к ним документах.

В процессе эксплуатации поверка счетчиков отопления осуществляется за счет владельцев квартир один раз в 4 года, для ее проведения необходимо обратиться в ряд организаций и учреждений:

• в отделение Ростеста;
• в компанию, у которой имеются соответствующие полномочия на выполнение проверки;
• в сервисный центр компании-производителя.

Самостоятельно снимают показания со счетчика на отопление аналогично тому, как и с электросчетчика. В квитанции на оплату указывают разницу показаний, умножают ее на установленный тариф и производят оплату, например, в одном из отделений Сбербанка. Получателем платежа является теплоснабжающая организация.

Тепловые счетчики — преимущества установки, детальное видео:

Многих потребителей интересует, ставят ли счетчики на отопление индивидуально в каждой квартире? Дело в том, что в большинстве отечественных многоквартирных домов при создании системы отопления используется вертикальная стояковая разводка, которая препятствует монтажу одного квартирного счетчика.

В такой ситуации есть только одно решение – поставить счетчики на батареи отопления, но подобное решение реализовать сложно по следующим причинам:

• установка нескольких теплоприборов в одной квартире обойдется ее владельцам в кругленькую сумму, поскольку каждый счетчик на батарею отопления стоит немалых денег;
• снятие показаний с каждого прибора затрудняется тем, что сотрудники коммунальных служб не в состоянии ежемесячно производить обход всех комнат по квартирам дома, чтобы записать данные. При выполнении этой работы самостоятельно, можно запутаться в цифрах и допустить ошибки в расчетах;
• наличие проблем с обслуживанием – несколько приборов гораздо труднее контролировать и проверять правильность их функционирования;
• счетчик на радиатор отопления имеет плохую точность, поскольку перепад у него на входе и выходе настолько небольшой, что прибор часто не в состоянии его зафиксировать.

Выходом из сложившейся ситуации может стать монтаж специальных распределителей, измеряющих расход жидкого теплоносителя, исходя из разницы температур, которые имеет поверхность радиатора и воздуха в комнате. Стоимость одного такого устройства вполне доступна для потребителя.

В зданиях, возведенных после 2000 года, применяется горизонтальная разводка отопительной системы, поэтому в таких квартирах достаточно смонтировать один счетчик потребления тепловой энергии, и не требуются распределители.

В результате вышеописанных мероприятий можно существенно сократить ежемесячные платежи за услуги, предоставляемые коммунальными предприятиями, благодаря установке теплосчетчиков.

Сегодня теплосчетчики на отопление предпочитает устанавливать все большее количество хозяев квартир. Польза от использования данных приборов очевидна. Ведь оплата производится только за фактически полученное тепло. А значит можно неплохо сэкономить финансовые средства. Производители предлагают разные модели и виды счетчиков на батареи. В этой статье будут рассмотрены такие аспекты: принцип работы прибора, существующие разновидности, стоимость покупки и установки, а также волнующий многих пользователей вопрос о том, можно ли обмануть счетчики на отопление.

Что получает пользователь от установки прибора учета тепла?

Стоимость отопления с каждым годом возрастает. Некоторые люди пытаются решить эту проблему путем более экономного отношения к теплу: ставят новые окна, проводят утепление своего жилища. Современные стеклопакеты отличаются энергоэффективностью и позволяют сохранить около 30% тепла.

Очень часто хозяину дома приходится платить немалые деньги во время отопительного сезона. При этом не всегда батареи обогревают помещение на должном уровне. В итоге человек платит за то, чего не получает. В этом случае счётчики на отопление – отличный вариант экономии денежных средств. Установив счетчик в квартире можно сэкономить около 40% от общей суммы оплаты за услуги отопления. Окупается установка измерительного прибора в течение от 3 до 6 месяцев отопительного сезона.

Иногда плохое отопление связано с халатностью работников служб, с нежеланием оператора терять деньги на достижение необходимых параметров теплоносителя. Если в квартире есть счетчик отопления, это может стать весомым аргументом в случае судебного разбирательства с коммунальными службами.

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем.

Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители.

Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет. Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку.

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры.

Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Рассчитывается норматив отопления на основании того количества тепловой энергии, которая была потреблена многоквартирным домом за один отопительный период. При этом объем потребленного тепла делиться на 12 месяцев и на общую площадь жилых квартир. Так в течение всего года услуги на отопление оплачиваются равномерно. А как можно регулировать температуру батареи отопления, можно узнать здесь .

Установив счетчик на батарею, плата за отопление в летний период взиматься не будет.

Хозяин квартиры будет платить по факту полученного тепла. Если стоит прибор, измеряющий отопление, его данные надо снимать ежемесячно и подавать в соответствующие службы.

Несмотря на то, что оплата отопления по индивидуальному счетчику выходит гораздо ниже, чем без данного прибора, многие пытаются обмануть измерительное оборудование для еще большей экономии.

Сегодня известны разные способы остановки прибора, измеряющего отопление. Например, можно вмешаться во внутренний механизм устройства. Для корректировки показаний теплосчетчика используют и специальный мощный неодимовый магнит. Это позволяет занизить показания прибора. Некоторые применяют и такой метод, как установка термопреобразователей на обратном и подающем трубопроводе.

Существуют и другие варианты, как обмануть счетчик отопления, но лучше не применять такие методы экономии. Современные модели учетных агрегатов имеют энергозависимую память, в которой фиксируются все показания. И при помощи компьютера считать данные показатели очень просто. Резкие изменения будут сразу видны. Поэтому лучше не пытаться обмануть счетчик, а подумать над тем, как можно утеплить квартиру и сэкономить тепло.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Регистры отопления — их типы и особенности Как грамотно произвести расчет отопления? Трехходовой кран для отопления: разновидности и особенности Как правильно рассчитывается отопление в квартире?

© 2020–2020 — Ведущий портал по отоплению.

Все права защищены и охраняются законом

Копирование материалов сайта запрещено.

Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Принцип работы теплосчётчика основан на вычислении количества тепла с использованием данных полученных от датчика расхода и двух датчиков температуры. Счётчик замеряет количество воды поступившее в систему отопления, температуру воды на входе и выходе из системы отопления.

Количество тепла определяется как произведение расхода теплоносителя прошедшего через систему отопления и разницы температур на входе и выходе из неё.

G — массовый расход теплоносителя, т/ч;

t1 и t2 — температуры теплоносителя на входе в систему и на выходе из неё соответственно, °C.

Данные о расходе передаются на вычислитель от датчика расхода, данные о температуре передаются от двух датчиков температуры один из которых, устанавливается в подающий трубопровод системы отопления, а второй в обратный.

Вычислитель теплосчётчика на основе полученных данных определяет потреблённое количество тепла и заносит эти данные в архив. Данные о потреблённой тепловой энергии отображаются на жидкокристаллическом экране, либо могут быть сняты при помощи стандартного оптического интерфейса.

Погрешность счётчика при вычислении потреблённого тепла зависит от погрешностей расходомера, датчиков температуры и вычислителя обрабатывающего собранные величины.

Для квартирного учёта применяются счётчики с допустимой погрешностью при вычислении количества тепла в диапазоне от +/-6 до +/-10%. Подробнее о классах точности и погрешностях прибора найдёте в разделе Технические характеристики теплосчётчиков .

Реальная погрешность может быть больше базовой обусловленной техническими характеристиками комплектующих элементов. Погрешность прибора увеличивается если:

• Разница температур между входом и выходом из системы составляет меньше 3°C.
• Расход теплоносителя ниже минимального расхода указанного в технических характеристиках прибора.
• Монтаж выполнен с нарушениями требований изготовителя (большинство производителей снимают с себя гарантийные обязательства, если счётчик был установлен нелицензированной организацией).

А вот и неприятный момент для любителей магнитного торможения прибора — современные счётчики тепла защищены от магнитных полей.

При расчёте тарифа, в качестве единицы тепловой энергии принята гигакалория (Гкал). Однако Гкал является внесистемной единицей измерения, которая широко использовалась ещё со времён СССР и осталась в наследие постсоветским странам.

Большинство теплосчётчиков изготавливаются в европе и при вычислении потреблённого тепла используют единицу внесённую в международную систему СИ — гигаджоуль (Gj) или общепринятую международную внесистемную единицу — киловатт час (kWh). Счётчики ведущие учёт в гигакалориях представленные на нашем рынке, изготавливаются либо в Украине, либо на отдельной линии для украинского потребителя, что вряд ли является их положительной особенностью.

Указанное различие не становится препятствием в расчётах с теплоснабжающей организацией, потому что и гигаджоули и киловатт часы переводятся в гигакалории простым умножением на коэффициент.

LCD дисплей все теплосчётчики оборудованы экраном для визуального съёма показаний простым переключением одной кнопкой между разделами меню.

OPTO передатчик включён в базовую комплектацию большинства приборов европейского производства и предназначен для съёма показаний с помощью OPTO головки и вывода их на ПК. Как правило OPTO датчик используется для получения и распечатки расширенных данных о работе теплосчётчика.

M-Bus модуль может входить в поставку счётчика и предназначен для подключения прибора в проводную сеть централизованного сбора показаний теплоснабжающей организацией. Несколько приборов объединяются в слаботочную (39V) сеть с помощью витой пары и подключаются к концентратору который опрашивает их с определённой периодичностью, формирует отчёт и выводит его на ПК, либо пересылает в теплоснабжающую организацию.

Radio модуль, также может входить в поставку теплосчётчика и предназначен для беспроводной передачи данных по радио частоте на расстояние до нескольких сотен метров. Инспектор с приёмником настроенным на заданную частоту, попадая в радиус действия прибора фиксирует полученные показания и передаёт их в теплоснабжающую организацию.

В некоторых европейских странах сбор показаний с приборов учёта возложен на службу сбора бытовых отходов, приёмник закрепляют на мусоровоз двигающийся по фиксированному маршруту и опрашивающий приборы установленные в этом районе.

Все счётчики тепла оборудованы системой самотестирования на наличие ошибок. Вычислитель с заданной периодичностью опрашивает присоединённые датчики и в случае их повреждения регистрирует ошибку, код ошибки выводит на дисплей и заносит данные о её появлении в архив.

Ниже приведены некоторые из возможных ошибок регистрируемых теплосчётчиком:

• Повреждение датчика температуры
• Повреждение датчика расхода
• Неправильный монтаж датчиков температуры
• Неправильный монтаж датчика расхода
• Наличие воздуха в проточной части
• Слабый заряд элемента питания
• Положительная разница температур при отсутствии расхода на протяжении более 1 часа.

Все тепловые счётчики фиксируют в архиве данные о накопленных значениях тепловой энергии, объёма и времени работы с ошибкой на заданный день месяца.

В некоторых теплосчётчиках можно настроить дату записи показаний, а в некоторых ещё и частоту. В Украине представлены тепловые счётчики с глубиной архива от 12 месяцев.

Индивидуальные теплосчетчики на отопление – виды, установка, цены

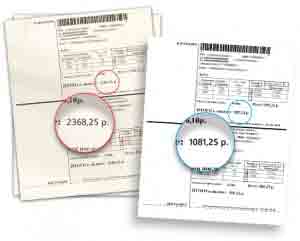

Владельцы квартир в связи со значительным повышением тарифов стремятся оптимизировать свои расходы. Одной из наиболее затратных статей в таком случае является плата за отопление. Ведению учета помогает установка современных измерительных приборов, к которым относятся теплосчетчики на отопление.

Благодаря их монтажу, учет тепла проводится, исходя из индивидуального потребления, а не простым арифметическим делением выставленного счета между жильцами дома. При первоначальном введении данного сервиса учета возникали технические и экономические сложности, но за прошедший период многие вопросы урегулировались.

1. Необходимость установки индивидуальных счетчиков
2. Разновидности моделей
   1. Тахометрические приборы
   2. Ультразвуковые аппараты
   3. Электромагнитное оборудование
   4. Вихревые приборы
3. Обязательные действия с учетчиком тепла

Монтаж счетчик на отопление в квартире выполняется непосредственно на батарею или смежные отопительные элементы. Сразу после установки прибор способен оповещать владельца о величине потребления ресурса. Полученная информация от измерителя отправляется к специалистам управляющей компании. На основании имеющихся данных и установленного тарифа осуществляется оплата.

Поставленные для учета счетчики тепла в помещении нуждаются в отдельном стояке. От этого источника тепло должно распространяться по трубам между комнатами квартиры. Значительно упрощает возможности горизонтальная схема разводки отопления. Это связано с тем, что на одну подающую трубу приходятся все потребители.

Как работает счетчик отопления

В подавляющем большинстве случаев проблематично и дорого монтировать на вторую и последующие батареи тепловой счётчик, так как в этом случае владельцы будут нести дополнительные финансовые затраты. Такой подход может оказаться не всегда экономически обоснованным.

Отличительными особенностями теплового счетчика на отопительных системах являются следующие элементы:

• датчики, контролирующие потребление теплоносителя;
• датчики, осуществляющие температурный мониторинг воздуха в помещении;
• расчетно-вычислительный модуль.

В индексе, отвечающем за маркировку этого оборудования, указывается расчетный параметр электрического сопротивления при 0°С. Конструкция упакована в пластиковый корпус, оснащенный патрубками. Через них проводится монтаж теплового счетчика на отопление. Практически все модели измерительных приборов не нуждаются в электропитании и являются энергонезависимыми. Таким образом возможные сбои в электросети не влияют на точный учет тепловой энергии.

Принцип работы большинства бюджетных, предлагаемых к эксплуатации теплосчетчиков, разрешенных в нашей стране, будет сходным. Различие чаще всего будет заключаться лишь в определенных параметрах:

• долговечность;
• надежность;
• ремонтопригодность;
• пропускная способность и пр.

Более дорогие модели могут использовать иные методики контроля и подсчета значений.

ВИДЕО: Горизонтальная и вертикальная система отопления, разница при установке счетчика тепла

Рассмотрим типы теплосчетчиков на отопление, которые предлагают производители данного оборудования.

Такой индивидуальный счетчик на отопление в жилом помещении работает на механическом принципе действия. Для его применения необходимо вмонтировать прибор в общедомовую разводку теплоносителя. Смысл его работы сводится к подсчету количества прошедшего объема жидкости.

Теплосчетчик Valtec с тахометрическим расходомером

Аппарат имеет одну из наиболее невысоких цен среди аналогов. Обязательным условием его монтажа на батарею является предварительная установка фильтров, которые нуждаются в регулярном обслуживании. Данный подход повышает стоимость установки и дальнейшей эксплуатации. В результате получится экономия не выше 15-20% от иных модификаций.

Необходимо учесть, что в отопительных системах принято использовать жидкость с высоким уровнем pH (жесткую). Использование мехсчетчиков в таких условиях будет приводить к повышению давления в системе и скорому выходу из строя измерительных приборов.

Данные индивидуальные счетчики на отопление в жилой дом имеют множество модификаций, но основной принцип работы у аппаратов остается единым. Дифференцируются разнообразные модели между собой по типу расходомера. За счет него осуществляется расчет нагретого теплоносителя.

Ультразвуковой счетчик отопления

УЗ теплосчетчики на отопление принято ставить как на прямой, так и на обратный поток жидкости. Например, цепь может состоять из излучателей, установленных после радиаторов и датчиков поставленных на входе батареи. Замеряется скорость прохождения УЗ-волны по потоку и против него.

В процессе работы ультразвуковые теплосчётчики через излучатель отправляют импульсы на приемник сигнала. Впоследствии на встроенном экране отображаются текущие показания. Достоинством конструкции является отсутствие движущихся элементов, контактирующих с водой и способных быстро выйти из строя. Внутри имеется встроенный источник питания, обеспечивающий бесперебойную работу измерителя в течение почти 10 лет.

Для отопления на открытых или закрытых системах обеспечения теплом монтируют измерительное оборудование, использующее электромагнитный принцип работы. Необходимо учесть, что аппарат имеет достаточно высокий ценник, но в результате обеспечивает владельцев точными данными.

Электромагнитные счетчики тепла

В основе конструкции задействована электромагнитная катушка, формирующая электромагнитное поле. Для работы его необходимо подключать к электропитанию 220 В.

Прибор работает, обеспечивая высокую точность измерения при правильном подключении. Возможные перебои в работе устройства связаны с такими причинами:

• наличие большого количества примесей в теплоносителе;
• поверхность контактов покрывается оксидной пленкой;
• на агрегат воздействует внешнее магнитное поле.

Подобные теплосчетчики на отопление для определения расхода тепловой энергии используют анализ вихрей. Последние формируются во время прохождения жидкости либо пара через препятствия.

Вихревой счетчик отопления

На искажение финишных значений влияют:

• крупные взвешенные частицы;
• большое количество воздушных пузырьков;
• сверочные погрешности.

Получить максимально точные данные помогают установки фильтров-сеток. Необходимо учесть, что на результаты замеров не оказывают влияние наличие известкового налета и степень жесткости воды.

Даже при снижении температуры в помещении на 1 0 С происходит экономия энергии на теплоносителе 5-6%.

Легальная установка счетчиков отопления в квартире должна проводиться исключительно специалистами из профильной организации. Они обязаны иметь лицензии и сопроводительную документацию на проведение подобных работ.

Схема установки теплового счетчика

Монтаж контролирующего приора на тепло в квартире осуществляется в несколько шагов:

• сбор и подготовка проектной документации;
• отправка документов в компанию, обеспечивающую дом теплоносителем;
• непосредственный монтаж счетчика тепла в квартиру и последующая его регистрация;
• регулировочные работы и пуск счетчика на тепло в эксплуатацию организацией, в ведение которой входит организация надзора за подобными метрологическими приборами учета.

После проведения всех действий прибором можно пользоваться. Далее владелец жилья обязан регулярно передавать показания. Для данной процедуры коммуникации могут существовать несколько способов:

• отправка данных на электронную почту управляющей компании;
• передача данных в устной форме по телефону;
• ведение учета посредством заполнения квитанций.

Под регулярным обслуживанием понимается своевременная поверка оборудования. Новые приборы не нуждаются в данной операции, так как их поверяют на заводе. Пользователю аппарат достается с проставленным штампом о госповерке в паспорте изделия.

Обычно интервал между этими событиями составляет 3-5 лет. Повторные операции осуществляет региональная организация Ростеста.

Если хозяева решаются установить счетчики на отопление в квартиру, то вызывают для этого специалистов. Добросовестные компании для проведения работ должны соблюдать условия:

• наличие оригиналов сертификатов на проведение ремонтных работ;
• предоставление определенного гарантийного срока на выполненные операции;
• платное или бесплатное сервисное обслуживание;
• выезд специалистов на объект для предварительной консультации.

Обойдется примерно установка счетчика тепла в сумму около 5000 рублей. После проведения работ компания обязана выдать акт о проделанных операциях.

Напоследок хотелось бы добавить о противозаконных манипуляциях с счетчиками. Современное оборудование оснащено многофакторной защитой от остановки, откручиваний и прочих вмешательств в нормальную работу прибора. Особенной популярностью сегодня пользуются неодимовые магниты для остановки приборов учета. На старых установках такой способ действительно срабатывал.

Неодимовый магнит для остановки счетчика

Но на всех без исключения современных устройствах установлена защита – микрокапсула с окрашивающим веществом. Как только магнит присоединяется к счетчику, капсула лопается и окрашивает бумажную полоску в определенный цвет. В дальнейшем это основание для наложения административного штрафа на виновную сторону и взыскания ущерба.

ВИДЕО: Установка и опломбирование теплосчетчика

http://agro-st.ru/07/27/kak-rabotaet-teploschetchik-na-otoplenie/

Тепловые счетчики в квартире: какой лучше, как работает, снять показания

Тепловые счетчики на отопление для квартиры – это совокупность приборов и устройств, предназначенных для измерения количества потребленного помещением тепла. Величина определяется, как результат умножения объема теплоносителя, прошедшего через поперечное сечение подающей трубы, на разницу температур теплоносителя на входе и выходе радиатора. Любой счетчик тепла состоит из контроллера расхода теплоносителя, вычислителя и датчиков температуры.

Тепловые счетчики на отопление для квартиры не помогают создавать комфортные условия проживания. Но в их установке заинтересованы и владельцы недвижимости, и правительство. В первом случае оборудование помогает сократить расходы на оплату коммунальных услуг. Во втором – стимулировать население проводить утепление своего жилья, что уменьшает расход энергоресурсов страны.

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

• невысокая цена покупки;
• доступная стоимость обслуживания и ремонта;
• простота монтажа.

• высокие требования к качеству теплоносителя;
• обязательный монтаж фильтра для очистки теплоносителя перед прибором;
• частый выход из строя подвижной части;
• не фиксирует мгновенный расход.

Тахометрический счетчик учета тепла в квартире может устанавливаться на трубах, диаметр которых не превышает 32 мм.

Ультразвуковые установки. Прибор состоит из двух компонентов – это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

• высокая точность и широкий диапазон измерений;
• нечувствителен к качеству теплоносителя;
• есть возможность измерить мгновенный расход теплоносителя;
• нет подвижной части, которая может выйти из строя;
• все полученные данные сохраняются в памяти прибора.

• высокая закупочная стоимость;
• сравнительно дорогое обслуживание;
• растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Диаметр контролируемой трубы должен совпадать с размерами фланцевой части прибора. В противном случае используются специальные переходники.

• высокая закупочная стоимость;
• на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
• дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

• широкий диапазон снятия замеров;
• фиксирует не только поток теплоносителя, но и перемещение пара;
• простота монтажа.

• обязательный монтаж фильтра перед оборудованием;
• неточность в сверке показаний при низком качестве теплоносителя.

Монтируется вышеуказанный индивидуальный счетчик на отопление в квартире только в горизонтальном положении.

Варианты разводки контура обогрева в многоэтажном доме.

Главный критерий выбора измерительной техники – это схема разводки теплового контура дома. Так, согласно схеме, счетчики на батареи отопления в квартире устанавливаются следующим образом:

• однотрубная, вертикальная разводка – общий прибор на стояк и индивидуальный – на каждый нагревательный элемент в квартире;
• двухтрубный, вертикальный контур – измерительная техника контролирует расход теплоносителя на каждом радиаторе системы отопления в помещении;
• однотрубная, горизонтальная система отопления – один прибор устанавливается на входе теплоносителя в квартиру.

Как быть, если в доме уже установлен контролирующий прибор, а владелец помещения установил дополнительные теплосчетчики на отопление в квартире на батарею? В данном случае показания последних измерительных приборов обязательно учитываются при снятии показаний с основного счетчика. Разобраться с вопросом о монтаже счетчика поможет видео:

Выбирая тот или иной товар, потребитель, естественно, желает приобрести лучшее оборудование по доступной цене. Какие сегодня покупаются счетчики тепла в квартире? Отзывы владельцев отмечают целый ряд зарубежных производителей. Так, международная компания Sensus, основное производство которой находится в Германии и Словакии, вот уже более 150 лет радует покупателей высоким качеством товара. Измерительное оборудование под данным брендом отличается точность показаний и долговечностью.

Товар компании Hydrometer (Германия) своим исполнением соответствует международным стандартам качества DIN ISO 9001 и экологии 14001. Лабораторные испытания проводятся в соответствии с правилами нормативной документации DIN EN ISO/IEC 17025.

Какой теплосчетчик лучше для квартиры? Это товар концерна Techem (Германия). Производство с более чем 60-летней историей, продукция которой соответствует международным стандартам качества. Вот уже на протяжении 5 лет товар от Techem занимает лидирующие позиции по продажам на отечественном рынке. Нельзя обойти вниманием датскую компанию Kamstrup. Ее товар отличается превосходным исполнением и доступной ценой.

Кирпичный камин с водяным контуром отопления работает в двух режимах одновременно.

Все про подключение камина к отоплению можно прочитать здесь.

Монтаж теплосчетчика в обратный трубопровод с установкой ИПТ в шаровой кран.

Перед покупкой любого человека интересует вопрос, как устанавливаются индивидуальные теплосчетчики для квартир. Какой перечень документов и разрешений для законного монтажа оборудования нужно получить? Установка оборудования проводится только профессиональными организациями, которые имеют соответствующее разращение и сертификат.

Установка оборудования проводится по следующей схеме:

1. потребитель пишет в организацию, которая занимается теплоснабжением дома, заявления;
2. после получения утвердительного ответа потребитель выбирает компанию. Она в дальнейшем будет проводить все работы;
3. сотруднику выбранной компании выдается техническое условие. На его основе разрабатывается проект;
4. далее следует процедура согласования проекта с теплоснабжающей организацией;
5. после проводится покупка и установка измерительного прибора;
6. пломбировка счетчика, подписание акта введения в эксплуатацию коммерческого оборудования;
7. подписание дополнительного договора с теплоснабжающей организацией о введении нового учета расхода тепловой энергии.

После того как были установлены счетчики тепла в квартире, оплата тепла проводится, согласно их показаниям.

Казалось бы, обычный кронштейн для чугунного радиатора, что может быть проще? Но не тут то было.

О том, какими особенностями обладают батареи отопления стальные трубчатые вы можете узнать из этой статьи.

Независимо от типа, все тепловые счетчики работают по одному принципу. Они определяют количество пройденного теплоносителя через поперечное сечение трубы за единицу времени. При этом учитывается температура теплоносителя на подающей трубе и обратке. Чтобы понять, как работает счетчик тепла в квартире, нужно воспользоваться формулой:

Q – количество тепловой энергии (кДж/кг*°C);

m – масса воды, которая прошла через поперечное сечение трубы;

C – теплоемкость воды;

t₁ – температура подающей трубы;

t₂ – температура обратки.

Перед тем как считать отопление по счетчику в квартире, нужно знать, в каких единицах прибор фиксирует измерения. Это могут быть ГДж (гигаджоуль), гигакалория (Гкал) или кВт/час (киловатт-час). В квитанциях тепловая энергия фиксируется в Гкал. Чтобы провести подсчеты правильно, пользуются таблицей физических величин.

Идеальный вариант, если снятие показаний и расчет тепла по счетчику в квартире доверяют квалифицированному специалисту. Это может быть человек, который контролирует показания общедомового измерительного прибора. Часто организации, которые проводят монтаж счетчиков, предлагают свои услуги по их сервисному обслуживанию и, попутно, могут снимать показания.

Счетчики тепла (поквартирные и общедомовые) – это современное оборудование, которое помогает существенно снизить плату за потребленное тепло. Этот вид измерительной техники не снижает количество теплоносителя в контуре отопления. Он точно фиксирует его расход за единицу времени. Именно потому потребителю больше не нужно платить за тепло, которое так и не поступило в его жилище.

Современный рынок предлагает несколько видов измерительных приборов. Это тахометрические, ультразвуковые, вихревые и электромагнитные устройства. Каждый из них имеет свои преимущества и недостатки. Выбор оборудования осуществляется, согласно схеме контура отопления в доме и квартире. Покупать следует только сертифицированное оборудование. Оригинальный товар отличается продолжительным сроком эксплуатации. Кроме этого, он обязательно комплектуется инструкцией по эксплуатации, где четко описано, как снять показания теплосчетчика в квартире. Это поможет при расчете конечного результата.

•

Гидравлический расчет системы водяного отопле.

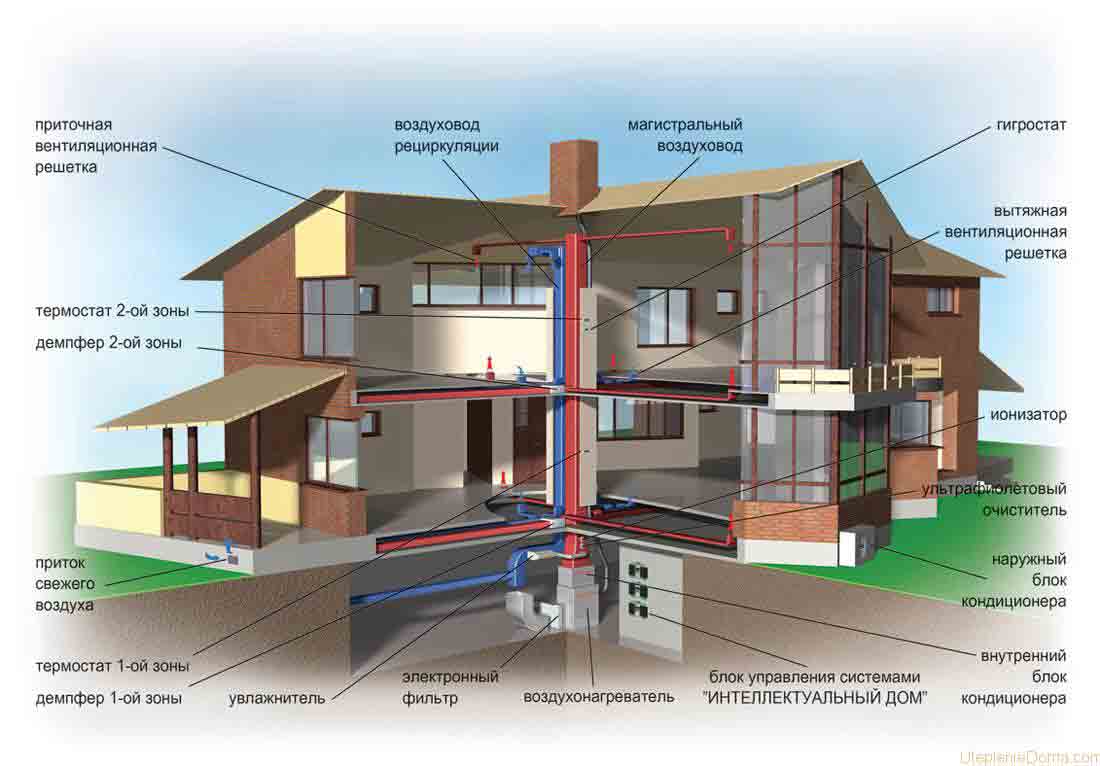

Системы воздушного отопления дома

Парапетный газовый котел

Особенности печного отопления в частном доме

http://utepleniedoma.com/otoplenie/otoplenie-doma/teplovye-schetchiki
