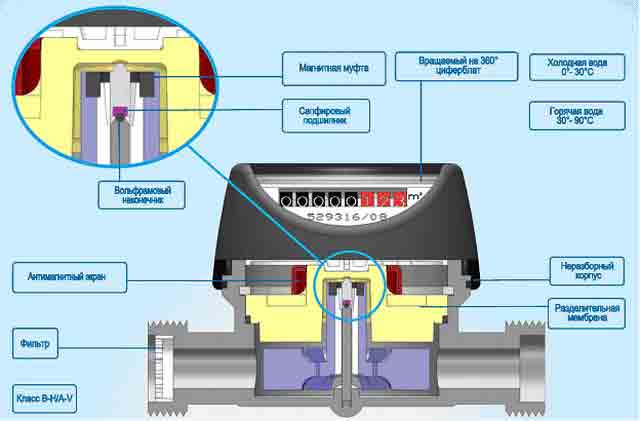

Схема водяного счетчика

Владивосток. Сколько стоит установка счетчиков воды ?

Вода во Владивостоке всегда была предметом особым. Ходят слухи, что когда всевышний создавал «Город у моря» он произнес «Да будет вода вокруг этого места!» и теперь живущие здесь вовсю наслаждаются этой текучей стихией окружающей город Владивосток с трех сторон и падающей с неба на голову «беспечных горожан», уныло стоящих с ведрами у забытых временем и водоканальщиками родников, упорно не поддающихся обузданию коммунальными службами города.

О воде сложены песни, написаны статьи и анекдоты, защищены диссертации и освоены хорошие деньги, но песня студентов, как и тридцать лет назад звучит злободневно и актуально —

«На берегу Великого, соленого и Тихого стоит любимый город мой, Э-э-э-эх! Запасайтеся водой!»

И блюдя традиции старожилов, в каждой семье есть укромное место заполненное бутылками, банками и бидончиками из под майонеза хранящее драгоценную влагу «на всякий случай». А случаи у нас бывают разные: порывы вечно старого и изношенного коммунального хозяйства, обрывы проводов на подающие в гору насосные станции, пьяный экскаватор роющий котлован очередному «убогому» под знаком «Копать запрещено», традиционная случайная аномалия с осадками у водохранилища, ввод разнообразных «объектов для субъектов», да даже осенняя листва упавшая на тротуар вызывает водяной коллапс в родном и горячо любимом городе.

Когда, на заре свободы и перестройки канадцы строили у нас гостиницу из блоков, но за валюту, они в первую очередь привезли с собой дизель генераторы и огромные цистерны для воды, а потом сказали — «Можно строить.»

Так что воду надо и нужно не только беречь, а еще и экономить и помочь нам в этом призваны мудрые решения законодателей закрепленные в законе

Федеральный закон № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»

23 ноября 2009 г. Президент Российской Федерации Д.А. Медведев подписал Федеральный закон № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Что гарантирует нам этот закон? Теперь, Дорогие Россияне, если с 1.07.2012г. вы не станете счастливыми обладателями «Приборов учета и контроля потребления. «, вы будете не только оплачивать высосанный из пальца норматив, но и отвечать по закону перед государством (ответ предполагается в виде штрафов, пеней и неустоек). Как говорится — «Не можешь — заплатишь. Не хочешь проучим и заплатишь.». Теперь все законно.

Экономить так экономить. Во что выльется нам теперь это «счастье» знать собственное потребление и чем обернется экономия.

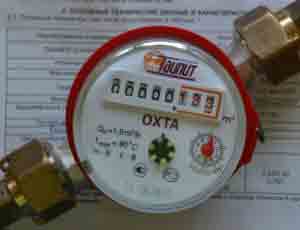

Для начала озадачимся приобретением самих приборов — цена вопроса (не смотря на изобилие марок и моделей) варьируется от 450 до 750 рублей, я имею ввиду марки счетчиков для воды присутствовавшие во Владивостоке на момент моего поиска СГВ, СХВ, ВСКМ . Не забудьте внимательно посмотреть на дату поверки — счетчики нужно покупать свежие! (никогда раньше не задумывался, что железяки могут быть не свежими — теперь могут!)

.

Разница в цене на «Горячий» и «Холодный» счетчики была сравнительно не велика (50 рублей). Я приобрел за 965 рублей пару — отдельно на горячую и отдельно на холодную (синий и красный так красивее), хотя по большому счету можно пользоваться универсальным «Горячим счетчиком» и для холодной воды и первая экономия по закупке составила 500 рублей (от среднего завышенного тарифа предлагаемого сантехниками). Но сами по себе счетчики в стояки водоснабжения не воткнешь и для проведения этой инженерной операции понадобятся некоторые запчасти.

Счетчик для воды, хотя и прост, но имеет специфические требования к установке. Посмотрите внимательно на схему монтажа и Вы убедитесь, что купив две коробочки, вам придется еще раскошелиться на «мелочи».

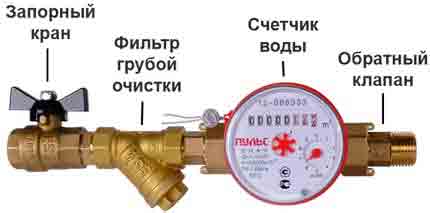

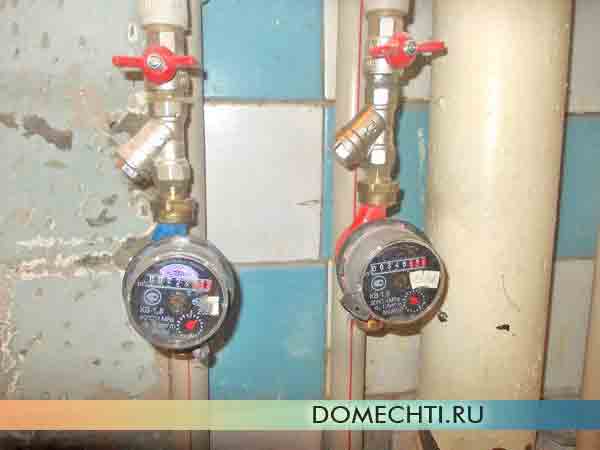

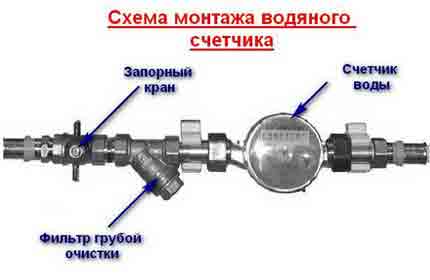

Схема установки водяного счетчика.

на каждый счетчик по одному «грязевику» — фильтру грубой очистки. Имейте ввиду, что съемная крышка фильтра должна быть снабжена ушком для нити, проволочки которая продевается через отверстия в крепежных гайках на счетчике и предупреждает попытки несанкционированного использования водных ресурсов посредством отвинчивания крышечки фильтра и подключения к водопроводу помимо прибора учета (счетчика). Цена такого фильтра от 160 до 1650 рублей. (магистральные фильтры с возможностью обслуживания и слива грязи лучше не ставить по причине мною описанной чуть выше, да они как раз и более дорогие).

Если у Вас хорошие отсекающие краны и Вы надеетесь, что сантехник не будет настаивать в «Срочной замене этого хлама» на новые, Вы сэкономите на каждом примерно 350 рублей. Но если нет, — торговля или ЖЭУ предложат Вам приобрести комплектующие по сходной цене. В нашем городе цена шарового крана колеблется от 115 до 1000 рублей, причем особой разницы в качестве дорогих и дешевых кранов не наблюдается, тут либо везение, либо собственного внимание или доверие знакомым, можно поставить хорошие краны за 500 рублей, пластик которых разложится с той же скоростью что и у крана за 150.

Обычно в коробочке с приборами водоучета лежит памятка и пара «американок» (переходных накидных гаек с прокладками), а вот если вам не повезло, то придется приобрести эти мелочи рублей по 70 за штуку, не забудьте прокладочки — паронит или резину рублей по пять (всего 4 штуки на два счетчика).

Не всякая «американка» подойдет для монтажа счетчика — есть правила установки которые гласят: расстояние прямолинейного участка трубы до счетчика должно быть не менее 3ДУ, а после счетчика 1ДУ. Вообщем ничего страшного если патрубки переходов будут для бытовых счетчиков 5-6 см.

И вот у Вас уже вырисовывыется такой вот конструктор.

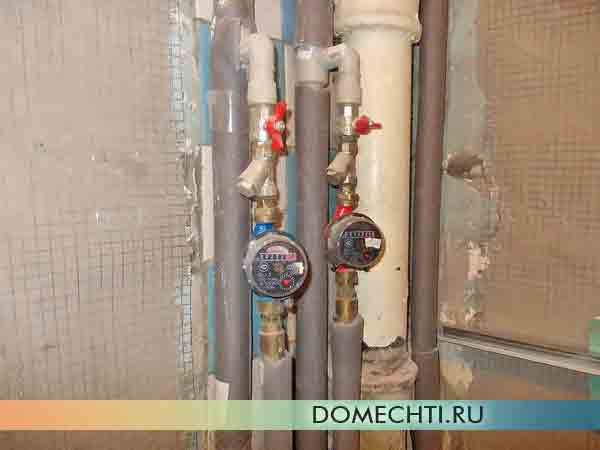

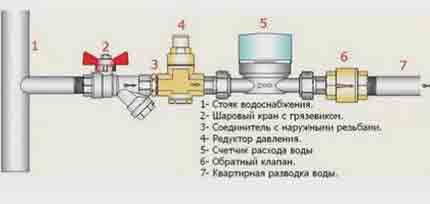

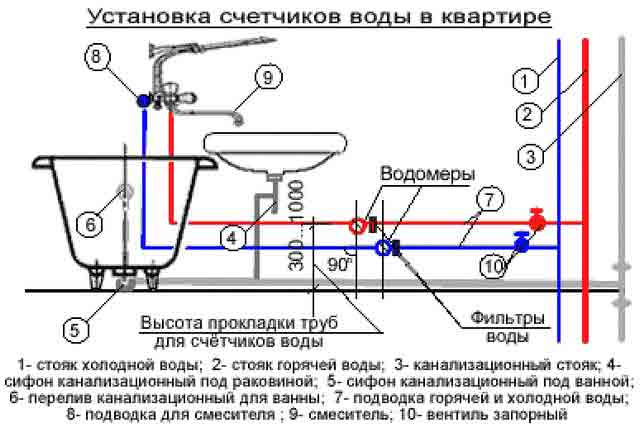

Схема установки приборов водоучета в квартирах

.

Все в этой схеме вроде хорошо, но в эксплуатацию ее не примут и не опломбируют — данная схема позволяет «сматывать» показания счетчика, продувая его пылесосом или пуская в магистраль, при отсутствии горячей воды, «более дешевую» холодную воду.

В схеме по монтажу счетчиков воды есть так называемый «ниппель» — обратный клапан пропускающий воду только в одном направлении. Во Владивостоке цена такого клапана колеблется между 150 — 250 рублями. Устройство нехитрое и особой спецификации не требует.

И еще пара мелочей без которых монтаж водомеров невозможен.

В наше время сваркой на водопроводе и пайкой уже почти никто не увлекается предпочитая более тихий и практичный метод метаполовой подводки, в зависимости от расстояний Вам может понадобиться разное колличество метапола — я использовал 3 метра трубы диаметром 16х20 (20 это внешний диаметр), цена метапола в магазинах нашего города от 45 до 80 рублей за погонный метр. Для соединения метаполовых труб понадобятся переходные фитинги и , если вы планируете резкие повороты трубы угловые соединения. В зависимости от торговой точки приобрести эти фитинги можно от 60 до 80 рублей за штуку. В своей схеме я использовал по три фитинга на один счетчик воды.

Схема водомерного узла с водогрейным котлом (бойлером) и организованной резервной подачей воды.

Так как горячую воду у нас отключают довольно часто и надолго, надобность в водогрее всегда актуальна, помимо этого котел с водой играет роль резервного источника воды для семьи в дни массовых отключений, когда пустые краны злобно шипят а мысль об благоухающем унитазе вертится в голове.

Раньше для подогрева воды я использовал проточник — ничего плохого не скажу кроме чудовищной мощности потребляемой 7ми киловатным теном, ну и соответственно мощной проводки которую мне пришлось проложить от распределительного щита в нашем подъезде. Для резерва воды нам служил нержавеющий бак (ранее был он для засолки папоротника) литров на 70 — запас вполне позволяющий не щемиться в пользовании водой в ее отсутствие (главное перекрыть магистрали чтобы не выпустить всю воду в пустую).

Конечно моя схема пригодится не всем, но рекомендую. Если ваш бойлер позволяет сливать воду не только через подрывной клапан, то организовать автономное водоснабжение вам под силу. Схема проста и понятна — вы подключаете бак бойлера к магистрали холодной воды минуя клапан экстренного слива и все готово. Теперь в дни «засухи» (прекратить которую обещал наш славный губернатор стоя на Пушкинской депрессии) вам достаточно просто перекрыть вентили за обратными клапанами водосчетчиков и открыть кран резервной подачи воды. Не переживайте,- счетчики при этом ничего не фиксируют, эту воду вы уже отмерили когда наполняли бак бойлера.

Эта простая схема автономного водоснабжения не раз выручала нас, когда, по возвращении из походов по островам грязные и усталые мы обнаруживали шипящую шутку в кране. Переключив краны мы свободно могли и помыться и сходить в туалет и приготовить себе ужин.

Итак, подсчитаем сумму материала для установки водомерных счетчиков. (цены усредняем для простоты).

1. Пара счетчиков = 1000 рублей.

2. Пара фильтров по 160 = 320 рублей.

3. Пара обратных клапанов = 340 рублей.

4. Если Вам не доложили «американки» = 100 рублей.

5. Пара метров метапола = 120 рублей.

6. Фитинги и переходники 6 штук по 75 = 450 рублей.

7. Если нет кранов то два по 350 = 700 рублей.

8. Пара крепежей на стену на всякий случай = 50 рублей.

Итого без учета работы слесарей, потраченного времени и беготни по магазинам 3080 рублей. или 2380 рублей. если секущие краны исправны.

Работа по установке пары водомерных счетчиков в разных фирмах варьируется примерно от 3000 до 5000 рублей. При этом Вас поставят в очередь и время ожидания, а соответственно отгул на работе будет не менее дня.

Разные фирмы Владивостока (в которые я позвонил прежде чем ставить счетчики самому) назвали мне суммы такого плана 3300, 3500, 3700, 4200, 4700 при этом за вызов к месту установки инженера для проведения осмотра, вне зависимости будет фирма ставить счетчик или нет требуется заплатить 200 рублей.

Теперь вы смело можете плюсвать сумму с расходам на материалы ( я возьму среднюю 3500 рублей.) итак монтаж с материалами примерно 6500 рублей.

Я свои 3000 отработал за полтора часа пока мой сынуля гулял с мамочкой на прогулке, при этом я снял поставил унитаз, собрал и подключил бойлер и систему резервного водоснабжения, провел гидравлические испытания и запустил промывку системы. (думаю я отработал на большую сумму).

Вы думаете на этом Ваши взносы в копилку экономии закончились ? Нет не все сразу и не все так просто. Теперь Вам жизненно необходимо опломбировать и зарегистрировать ваши водомерные счетчики в управляющей компании или ТСЖ, у нас в Управляющей компании Первореченского района вызов инженера на опломбировку пока обойдется в 200 рублей. за один счетчик (хорошо что у меня один стояк водоснабжения,- моему братишке пришлось платить за 4 счетчика и по более зверскому тарифу). Итак плюсуйте к материалам и работе 400 рублей. за опломбировку. Еще один промежуточный итог 6900 рублей. (А если я пенсионер ? Обычный не приближенный к заднице императора. Тогда что ? Старая бабка не то что не сможет сама что то выбрать, наши эффективные управленцы от воды и унитаза так и норовят «благородно» заработать на стариках, при этом с гордостью заявляя, что они их по голове топором как Раскольников на бьют).

И еще один малюсенький нюанс — как я отмечал ранее, счетчики нужно приобретать «свежие» ,- каждый счетчик можно эксплуатировать только 4-6 лет с момента его лабораторной проверки в зависимости от типа счетчика. Усреднив срок «горячего» и «холодного» счетчиков до пяти лет и предполагая, что лабораторная поверка равносильна замене (называемые суммы в 600 рублей за агрегат вполне соответствуют реалии), добавим работу по монтажу и демонтажу водяных счетчиков слесарем ЖЭУ (думаю минимум 1000 рублей.) получим еще одну статью расходов примерно 40 рублей в месяц ( 600х2+1000 + . / 12х5 ). Расчет по месяцам необходим для того чтобы рассчитать «полную экономию» .

Итак на первые пять лет нам предстоит сэкономить 6900 + 2200 = 9100 рублей. это конечно примерно, но, думаю, что догоняющая реальность корректирует суммы утекающие из кармана всегда в большую сторону. За пять лет ( 60 месяцев) счетчики добавляют к стоимости воды измеренной ими и оплачиваемой нами по 155 рублей , в следующие 5 лет сумма будет меньше 40-50 рублей., но кто его знает что будет в эти следующие пять лет и за какую экономию будут наказывать нас .

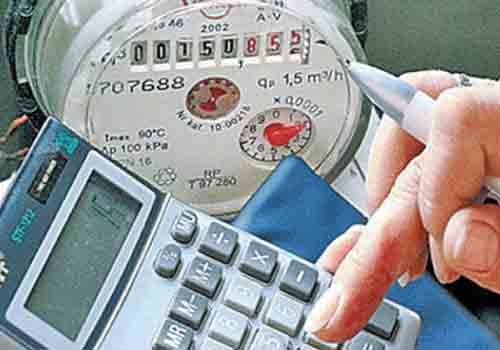

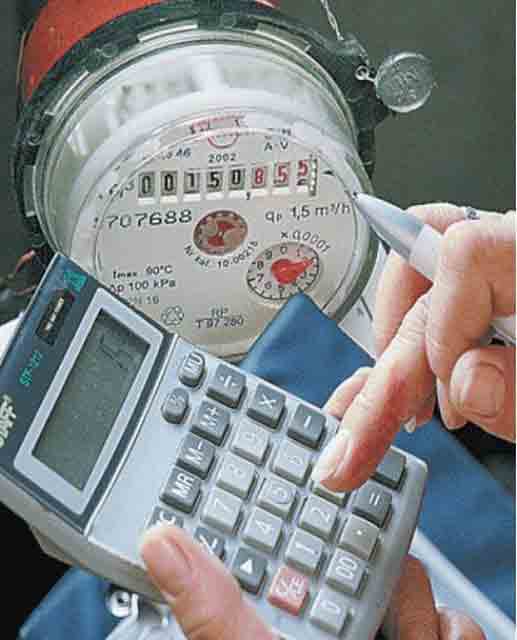

Теперь сравним среднемесячный расход/экономию воды в рублях с нормативами водопотребления принятыми согласно распоряжениям и постановлениям Совмина и Горводоканала.

Горячая вода 4106 литров на одного человека в месяц по цене 100,52 рубля.

Холодная вода 7780 литров на одного человека в месяц по цене 18,34 рубля.

Канализация холодная 7780 литров на одного человека в месяц по цене 6,57 рубля.

Канализация горячая 4106 литров на одного человека в месяц по цене 6,57 рубля.

Немного «Москальского юмора» — так во Владивостоке норматив потребления холодного водоснабжения 7,78 Куб.м/чел* мес. А в стольном граде 6,935 куб.м./чел. в месяц. Толь мы такие грязные и так часто моемся, толь они такие чистые и им воды меньше надо. Даже если не учитывать их и наши расценки то «лишняя тонна воды» выливаемая жителем гостинки, установившим нормальную ванну 170 см, выливается в приличную для Дальневосточников сумму (москальские пенсионные субсидии нашим старикам даже не снились, а комфорт жития в Приморье не особо манит сюда из «западных регионов Росии»).

Вообщем 8 тонн воды на месяц это норма простая арифметика показывает, что 260 литров воды это большое (12 литров) ведро воды выливаемое каждый час. Вот вам небольшое расписание: утро, туалет по большому смыв два раза 14 литров., завтрак упился чаем 1 литр. Туалет по маленькому, смыв 7 литров. Душ 20 литров (попробуйте душем наливать воду в ведро . я за такое время усну). Второй завтрак 2 литра. Туалет по маленькому, смыв 7 литров. Обед с мойкой овощей и фруктов и супчиком 10 литров. Туалет по маленькому, смыв 7 литров., Стирка 40 литров. Ужин 5 литров с мытьем рук и мяса. Туалет по большому, смыв два раза 14 литров., Ванна 50 литров не забудьте закон Архимеда — больше в ванну вмете с человеком не влезет (а с некоторыми и ведра воды в ванне многовато). Так живут не каждый день и до 180 литров я не добрался, а еще 80 литров,- можно конечно машину мыть или в пятилитровых бутылках на дачу возить, но не каждый же день.

А у вас есть вариант как вылить столько воды ?

Образование наших тарифов отнюдь не загадка и даже не прихоть злобных управляющих компаний. Вот например недавнее оправдательное письмо пришедшее на мой адрес от ООО «Управляющая компания Первореченского района»:

Доводим до Вашего сведения, что в эксплуатацию введен новый полигон (б. Горностай) по утилизации (захоронению) отходов, построенного по новым технологиям (наверное Нано -=прим. автора=-) и предусматривающим совсем другой подход к утилизации (захоронению) мусора. Другого предприятия по утилизации мусора в г.Владивостоке не имеется (это значит старый мусоросжигательный завод не вписался по дизайну в ландшафт жилого массива «Снеговая падь» -=прим. автора=-).

Поэтому все организации г.Владивостока, предоставляющие услуги предприятиям и населению по вывозу отходов вынуждены принять тарифы ООО «Востокстройсервис».

К стати, тарифы на слив тоже наверняка изменятся в лучшую (для кого ?) сторону — теперь у нас самые передовые (дорогие) очистные сооружения и уж здесь конкуренции не предвидится, а значит монополия и цена до потолка. А куда денешься ? — пробку в унитаз не вставишь. И пусть канализация традиционно течет по тротуарам и дорогам,- за все оплачено и денежки текут по согласованному и утвержденному тарифу. (в «гниющей Европпе» тариф на воду включает в себя канализационные сборы и экологию -=прим. автора=-).

Исходя из средних данных (примеряю все на себя -=прим. автора=-) по нормативам я плачу за горячую воду 412,74 рубля., за холодную 142,69 рубля. (учитывать мутные перерасчеты размером в 5-6 рублей за отсутствие воды неделями нет смысла ) , моя экономия предполагается 137 рублей по горячей и 47 рублей по холодной. Все мои знакомые, не утруждавшие себя расчетом себестоимости этой «экономии», утверждают, что счетчики стоит ставить хотя бы для горячей воды — тут экономия налицо особенно с нашими систематическими отключениями.

Но, взяв ручку и бумажку и «вспомнив» во сколько нам обошлась установка счетчиков воды, мы можем удивиться —

на горячей воде мы стали экономить по 137 рублей, но при этом затратили в течении пяти лет по 155 рублей (горячий счетчик меняется чаще холодного) и баланс в -20 рублей это не экономия; холодная вода «экономится» и того хуже — 47 рублей экономии на 155 рублей затрат итого -108 каждый месяц. Конечно если закрыть краны и не пользоваться водой вообще, но при этом платить по счетчику , выйдет 300 рублей вместо нормативных 560, но в туалет то хочется.

После процедуры поверки или покупки новых счетчиков в следующие пять лет накрутка на воду составит 40 рублей в месяц, при полной «экономии» выигрыш составит около 140 рублей в месяц, что конечно несопоставимо со стоимостью затраченного времени.

http://vladivostok-map.ru/statii/voda_index_statia.php

Инструкция по установке или замене счетчика на воду

Большинство россиян уже оборудовали свои квартиры приборами учёта воды и стали платить за услуги водоснабжения в разы меньше. Но, к сожалению, до сих пор остались и такие собственники, которые не спешат устанавливать водосчетчик. И совершенно зря. Ведь, начиная с 2020 года, водоканал стал использовать повышающие коэффициенты на воду для тех, кто до сих пор платит по нормативам. И к середине 2020 года этот коэффициент достигнет 60% от начальной стоимости воды. Поэтому установка счетчиков воды своими руками или с помощью мастера-специалиста сегодня как нельзя актуальна.

Если с работой мастера-профессионала из управляющей компании или ДЭЗ сложностей не возникает (специалист точно знает, что делает), то самостоятельный монтаж водяных приборов учёта требует минимальных навыков работы с сантехническим оборудованием и хотя бы малейшего понимания работы всей системы.

Для тех, кто решил провести монтаж водомера в квартире самостоятельно, наш материал с подробными фото и видео ниже.

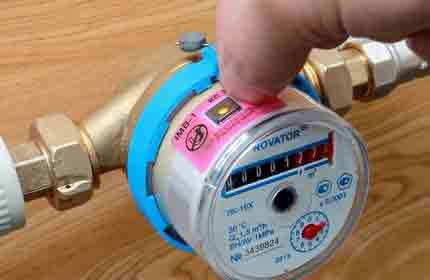

Важно: самостоятельно установленный водомер требует обязательной пломбировки. Поэтому после монтажа прибора учёта в квартире придётся пригласить специалиста из УК или ДЭЗ для установки пломбы. Только после этой процедуры смонтированный водосчетчик будет считаться законным, а счета на оплату услуг водоснабжения будут формироваться исходя из данных по водомеру.

За счетчиком лучше отправляться в специализированный магазин, в котором предложен сертифицированный товар в полной комплектации

В первую очередь необходимо приобрести прибор учёта. Поскольку в постановлении правительства чётко прописано, что установка водомера производится за счет собственника квартиры. Кстати, здесь же прописано, что монтаж прибора учета в квартире также производится за средства и силами владельца жилья. То есть, самостоятельное подключение водомера не запрещено.

Итак, за счетчиком лучше отправляться в специализированный магазин, в котором предложен сертифицированный товар в полной комплектации. Предпочитать такие точки продаж лучше еще и потому, что в случае возникновения претензий при наличии чека вам поменяют прибор.

Важно: при покупке водяного счетчика сверяйте серийный номер на корпусе прибора и номер, вписанный в технический паспорт.

Покупать для установки в квартиру можно любой из имеющих

• Электромагнитный;
• Ультразвуковой;
• Тахометрический (крыльчатый).

Но предпочтение многие собственники отдают, все же, крыльчатому механизму. Он является самым простым в плане конструктивного исполнения и служит, согласно информации в техпаспорте, до 12 лет. Принцип работы такого устройства заключается во вращении крыльчатки внутри корпуса водомера под воздействием потока воды. В результате одно вращение крыльчатки равно 1 литру израсходованной воды.

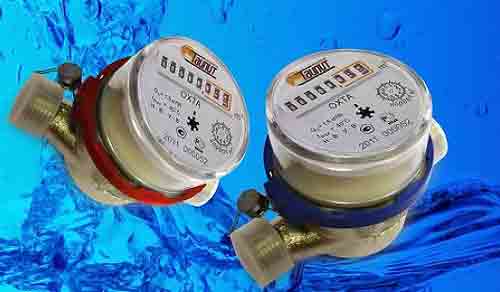

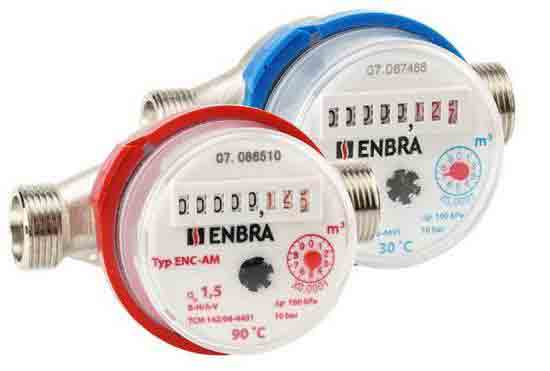

Приобретать для горячей и холодной воды нужно разные приборы, поскольку не каждый из них способен выдержать определенный температурный режим. Так, для холодной воды нужно покупать счетчик на воду в синем корпусе или с синим поясом. Такой механизм выдерживает температуру воды до 40 градусов. Для горячей воды нужен водомер, заключенный в красный корпус или имеющий красный пояс. Этот водосчетчик выдержит температуру воды до 150 градусов.

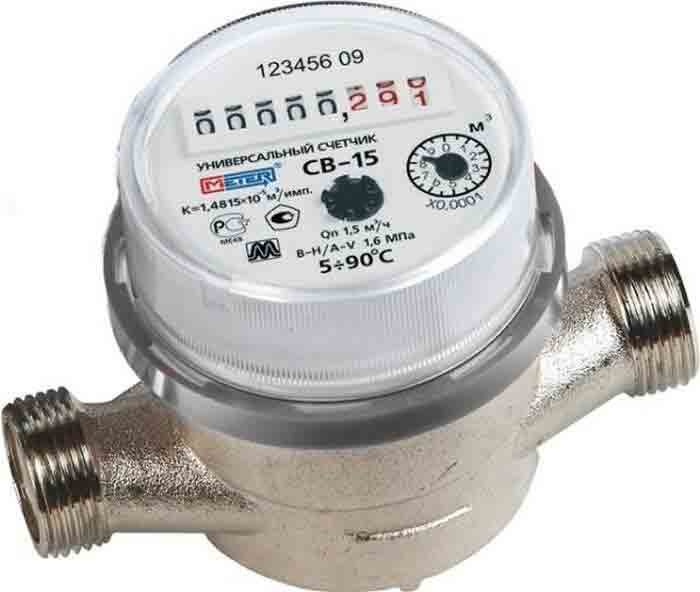

Важно: существуют и так называемые универсальные приборы учета воды. Они заключены в серый корпус и могут выдерживать температуру от 0 до 90 градусов, поэтому их можно ставить и на холодный, и на горячий трубопровод.

Помимо самого прибора учета воды для качественного его монтажа в квартире стоит подготовить и несколько других элементов. Как правило, они должны быть в комплекте с прибором. Но если вдруг таковых не имеется или ваш счетчик достался вам от приятелей без комплектующих, то стоит ознакомиться с информацией ниже. Тем более что именно она позволит вам понять работу всей системы с водомером. А в качестве примера прилагается и видео ниже.

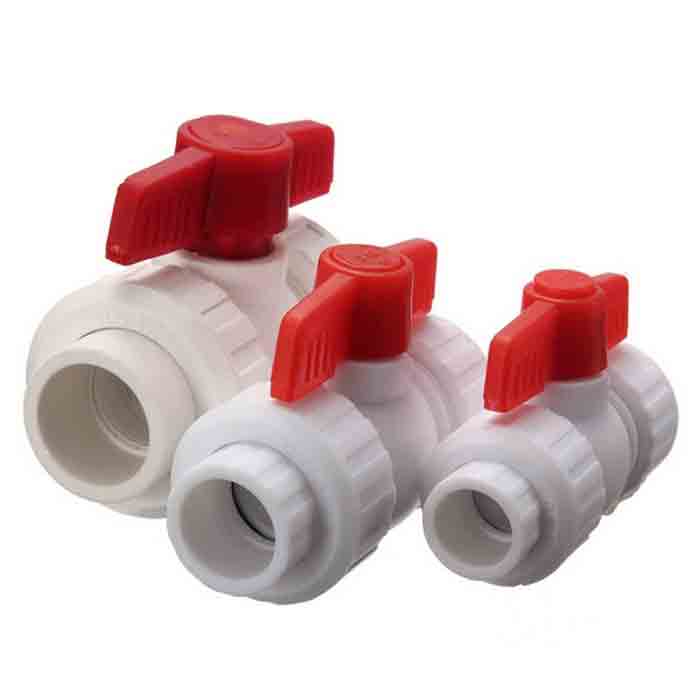

Лучше всего выбрать латунный или пластиковый кран

Как правило, в комплекте может быть кран. Чаще всего его делают силуминовым. Сразу отметим, что такой элемент не подойдёт для установки на трубопровод. Поскольку сломается в ближайшее время, что грозит потопом.

Лучше всего выбрать латунный или пластиковый кран. В идеале если форма крана будет рычаг или бабочка. Такие элементы надёжно перекрывают доступ воды в квартиру в момент их перекрытия.

Запорный кран устанавливается самым первым по счету во всей монтируемой системе. Он нужен для того, чтобы иметь возможность перекрывать воду в квартире на случай ремонта.

Важно: держать полуоткрытыми краны «рычаг» и «бабочка» нельзя. Если вы хотите ограничивать подачу воды в помещение и делать напор меньшим, то лучше установите латунный вентильный кран.

Этот элемент устанавливается сразу за запорным краном перед водомером

Этот элемент устанавливается сразу за запорным краном перед водомером. Сетка фильтра вбирает на себя все мелкие включения мусора из воды, не позволяя счетчику и его крыльчатке засоряться. В противном случае мусор в скором времени образует на крыльчатке прибора учета известковый налёт, что послужит причиной для скорой поломки счетчика.

Для установки в конструкцию с водомером лучше выбирать фильтр косой конфигурации. Его можно монтировать как в горизонтальном, так и в вертикальном положении.

Важно: монтаж фильтра грубой очистки всегда должен производиться таким образом, чтобы патрубок с сеткой смотрел вниз.

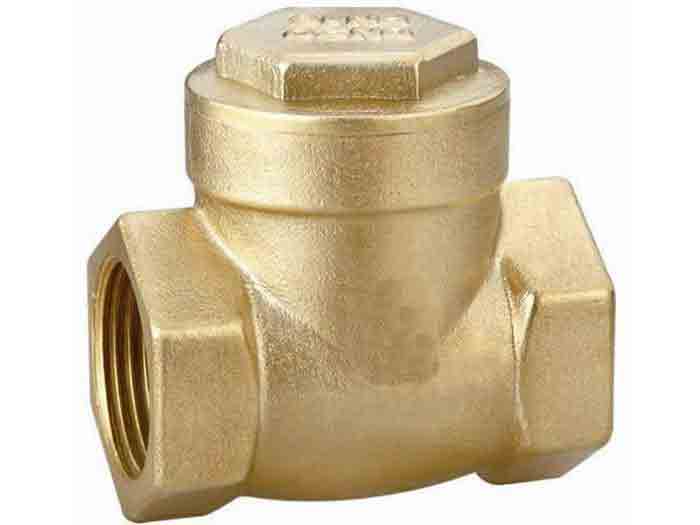

Этот элемент конструкции устанавливается сразу за счетчиком на горизонтальном или вертикальном трубопроводе

Этот элемент конструкции устанавливается сразу за счетчиком на горизонтальном или вертикальном трубопроводе, тем самым предотвращая отток воды назад через прибор учета после закрытия крана. Исключение составляет тот случай, когда имеется вертикальный трубопровод, а ток воды в нем осуществляется снизу вверх. В этом случае обратный клапан нужно ставить после запорного крана перед счетчиком.

Помимо всех перечисленных элементов конструкции необходимо также подготовить две латунные накидные гайки и прокладки

Помимо всех перечисленных элементов конструкции необходимо также подготовить две латунные накидные гайки, сантехническую пасту и прокладки. Причём для установки счетчика на холодную воду в квартире подойдут стандартные резиновые прокладки. А вот для монтажа в квартире водомера на горячую воду лучше подготовить паронитовые прокладки.

Важно: использовать герметик для смазывания всех элементов конструкции нельзя. Поскольку он имеет свойство растрескиваться со временем, приводя всю систему к разгерметизации.

Кроме того, стоит подготовить специальные переходники для пластиковых труб или лерку для нарезания резьбы, если трубопровод в квартире металлический.

Монтаж счетчика нужно производить максимально близко к входной части водопровода в квартире

Если вы решили самостоятельно установить водосчетчик в квартире, то в первую очередь необходимо согласовать с ЖЭКом или управляющей компанией день установки, чтобы они перекрыли воду по стояку на определенный период. Иначе вы затопите всех соседей снизу, когда срежете кусок трубы.

Итак, установка счетчика воды своими руками начинается со сборки всей конструкции из заготовленных элементов насухую, чтобы понять её итоговую протяженность. Делать это нужно в строгом соответствии со схемой, как показано ниже в видео:

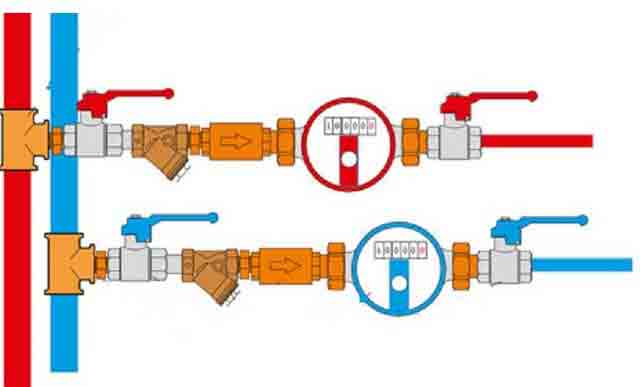

• Запорный кран — фильтр грубой очистки — счетчик — обратный клапан.

При этом все элементы должны располагаться в приведенном порядке по направлению тока воды по трубам в квартиру.

Важно: следите, чтобы все стрелки на всех элементах также указывали в сторону тока воды. Если хоть один элемент будет расположен неправильно, система работать не будет.

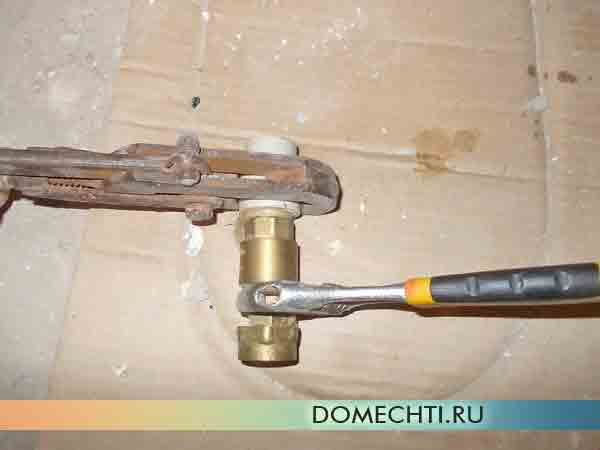

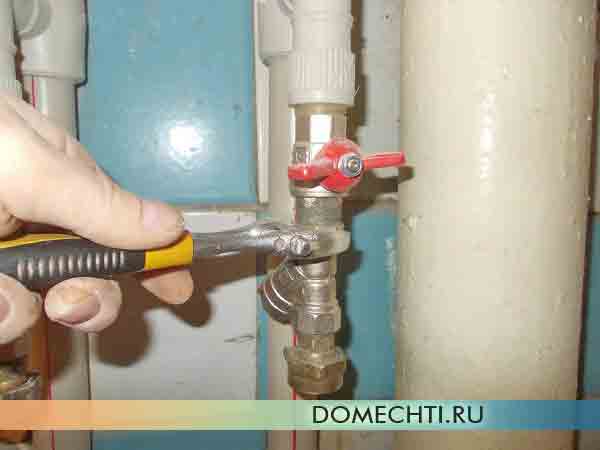

Разложенные на полу части системы начнем собирать с запорного крана и фильтра грубой очистки, как на видео. Сначала разровняем кусок пакли и намотаем на резьбу крана. Смазываем сантехнической пастой и аккуратно навинчиваем патрубок фильтра. Помним, что сетчатый патрубок должен смотреть вниз.

• Сильно не зажимаем резьбовое соединение, чтобы не нарушить целостность резьбы.
• Теперь на фильтр надеваем накидную гайку, также используя паклю и сантехническую пасту.
• С другой стороны на накидную гайку надеваем прокладку и прикручиваем счетчик, чтобы верх корпуса со стеклом смотрел вверх.
• Осталось собрать обратный клапан. Его отдельно соединяем со второй накидной гайкой, также применяя паклю и пасту.
• И наконец, свободный патрубок второй накидной гайки снабжаем прокладкой и стыкуем с водомером. Конструкция полностью готова.

• Последним этапом монтажа будет врезка системы. Для этого измеряем протяженность получившейся конструкции и откладываем эту длину на трубе.



Установка счетчиков воды своими руками — правила и порядок действий

Владелец квартиры или дома самостоятельно решает, будет ли выполнена установка счетчиков воды своими руками, или стоит воспользоваться услугами профессионалов. Законодательного запрета на то, чтобы ставить приборы самому, нет. Обязательными являются лишь предварительная поверка устройства и его опломбировка после установки. В противном случае показатели прибора не будут приниматься во внимание.

Часто можно встретить перечень ситуаций, в которых установка счетчиков воды выгодна или, напротив, экономически нецелесообразна. В частности, приводятся следующие данные: при проживании в квартире такого же количества людей, сколько зарегистрировано, экономия при оплате водоснабжения после установки счетчиков составит около 20-30%.

К невыгодным ситуациям относят проживание большего количества человек, чем зарегистрировано, а также неудачная схема водоснабжения. При вводе в квартиру отдельно потоков в кухню и в санузел, потребуется установка четырех счетчиков (два на трубопроводы горячего водоснабжения и два – на холодные трубы). При отдельном подводе жидкости к унитазу (в домах старой планировки встречается и такое) счетчиков понадобиться пять.

По большому счету все эти аргументы не столь значимы, поскольку их установка обязательна, а значит, сделать это придется в любом случае.

На рынке существует несколько вариантов приборов учета расхода воды. Правила установки счетчиков воды в квартире своими руками не включают точное указание на вид приборов, поэтому выбор остается за домовладельцем.

Вне зависимости от конструкции и принципа работы обязательно учитывать следующие особенности приборов:

• рекомендуемое расположение счетчика (существуют модели для вертикальных и горизонтальных трубопроводов, а также универсальные изделия, которые можно монтировать в любом положении),
• диаметр подсоединительных патрубков, который должен соответствовать диаметру трубопровода (наиболее распространены модели Ду15),
• допустимая температура среды (теоретически счетчики для горячей воды могут быть установлены на холодные трубопроводы, главное, чтобы температура воды не превышала допустимое значение, то есть с особой тщательностью надо выбирать модели для труб горячего водоснабжения.

Все приборы учета расхода воды можно разделить на две категории: энергонезависимые и требующие подключения сети. К первым относятся самые простые и самые надежные механические изделия, имеющие крыльчатку. При прохождении потока лопасти вращаются, считается число оборотов.

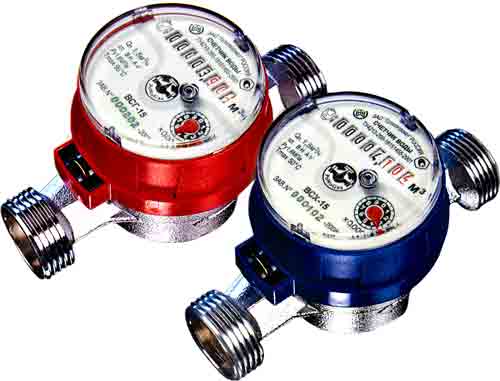

Стандартные тахометрические счетчики

Энергозависимые счетчики могут быть следующих видов в зависимости от принципа работы:

• вихревые (прибор считает вихри, образующиеся при прохождении потока через специальный элемент, установленный внутри),
• электромагнитные для определения расхода воздействуют на поток электромагнитными волнами (модели отличаются высокой чувствительностью к составу воды),
• ультразвуковые используют колебания для определения расхода.

Если счетный механизм изолирован от потока воды специальной перегородкой, такие модели называются «сухими».

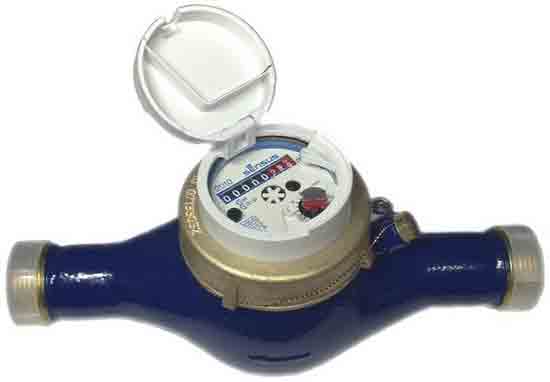

Водосчетчик «сухого» типа

Изделия с неизолированными счетными механизмами – «мокрые».

Порядок установки счетчиков воды в квартире одинаков для всех моделей.

Счетчик необходимо покупать в магазине, а не на рынке и при приобретении не только обращать внимание на наличие паспорта, но и тщательно сверять указанный в документе номер с номером на самом счетчике. Такая проверка позволит вам убедиться в том, что вы покупаете пригодный к эксплуатации сертифицированный прибор.

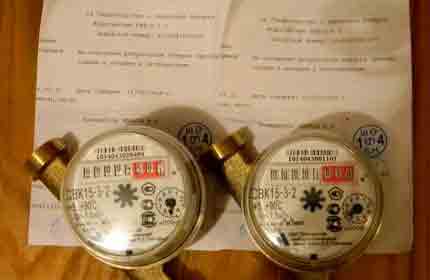

После этого необходимо отнести водомер вместе с техпаспортом на поверку в отдел контрольно-измерительных приборов (КИП) ЖЭКа или водоканала, либо же можно воспользоваться услугами частной, но обязательно лицензированной компании. После поверки в паспорте поставят штамп, а на приборе будет пломба, которую нельзя снимать, иначе возникнут проблемы с постановкой прибора на учет. Читайте также «Как зарегистрировать счетчики на воду» .

Перед тем, как поставить счетчики на воду в квартире, нужно знать, что к месту установки счетчиков предъявляются следующие требования, общие, как для частных домов, так и для квартир:

• температура выше 5° C,
• наличие освещения (естественного или с помощью осветительных приборов),
• доступность для проверки, обслуживания и ремонта.

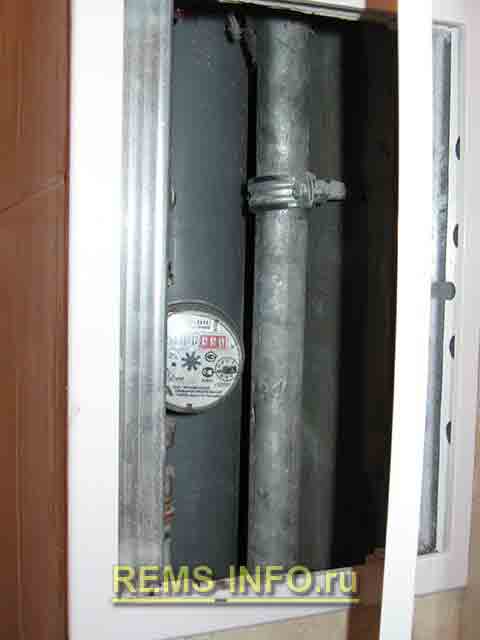

В любом случае счетчик должен быть установлен как можно ближе к точке входа, однако для квартир правила несколько лояльнее. Обычно прибор учета ставится в туалете, а при неудобном расположении коммуникаций (под полом), допускается монтаж в ванной комнате.

Схема подключения счетчика воды в квартире часто определяет его расположение в туалете рядом со стояком

Установка водяного счетчика в частном доме обязательна не дальше, чем на расстоянии 20 см от ввода. Если устраивается колодец, его крышка оснащается замками и пломбируется после опломбирования счетчика. Вскрытие разрешается только в исключительных случаях – при пожаре или аварии.

Специалисты, которые знают, как установить счётчики на воду в квартире, рекомендуют прежде всего проверить комплектацию приобретенного прибора и приготовить необходимые материалы и инструменты. Прежде всего, мастера советуют приобрести прокладки (резиновые – для холодного трубопровода, паронитовые – для горячего). Потребоваться может также сантехническая пакля и специальные пасты-уплотнители. В качестве альтернативы могут использоваться синтетические нити, уже имеющие силиконовую смазку.

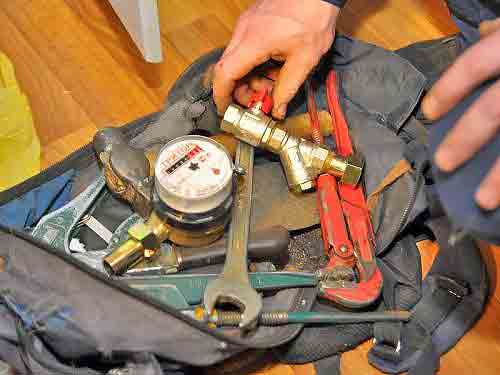

Набор необходимых инструментов во многом зависит от типа имеющихся труб. Учтите, что придется вырезать определенный участок, поэтому потребуется ножовка по металлу или соответствующий инструмент для пластика.

• Если трубы металлические, для установки собранного блока (счетчик с дополнительными приспособлениями), необходимо нарезать резьбу (запаситесь необходимым инструментом).
• Если коммуникации выполнены из пластика (полипропилена) – приобретите соединительные фитинги, ножницы для резки пластиковых труб и специальный паяльник.

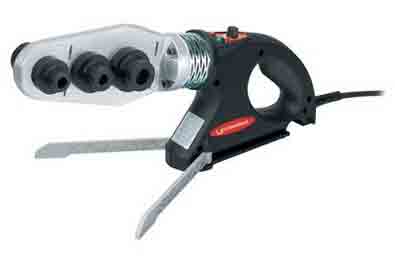

Паяльник для полипропиленовых труб

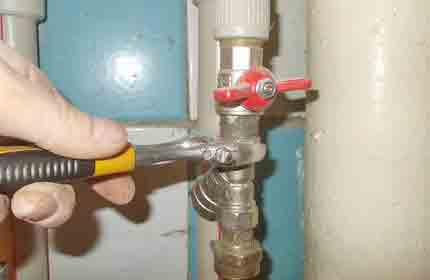

Для затягивания соединений можно использовать разводные или накидные ключи соответствующего диаметра, важно лишь не усердствовать чрезмерно и не «перетягивать» резьбовые соединения.

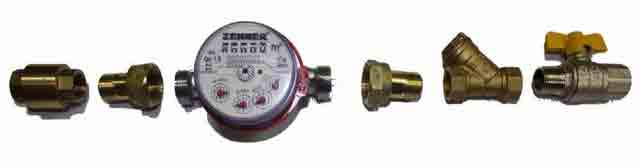

Проверяя комплектность счетчика, можно разложить все элементы на ровной поверхности по направлению хода воды:

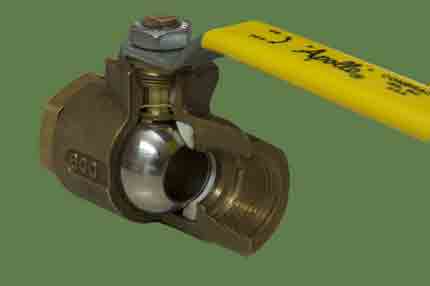

1. Запорный кран (шаровые модели позволяют просто перекрывать поток или открывать подачу воды, они быстро выходят из строя в промежуточным между «открыто» и «закрыто» положением, для регулирования подачи требуется вентиль). Кран обычно не входит в комплект. Можно использовать имеющийся входной вентиль или кран, если они находятся в хорошем состоянии. Если же срок службы имеющейся запорной арматуры очень велик, лучше поменять ее во время установки счетчика.
2. Механический фильтр. задерживающий нерастворимые примеси, способен продлить срок службы прибора. Если фильтра нет в комплекте, его необходимо купить.

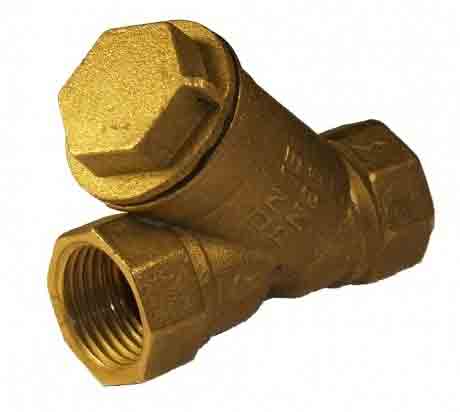

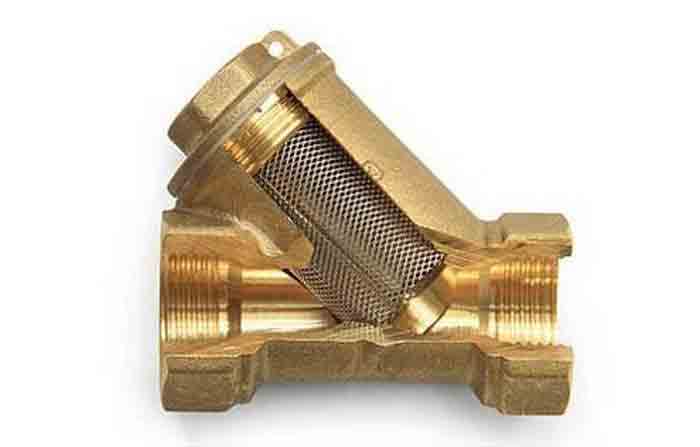

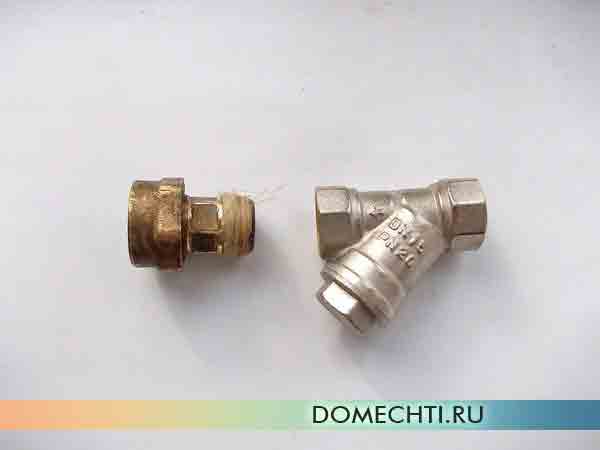

Фильтр грубой очистки воды устанавливается перед счетчиком

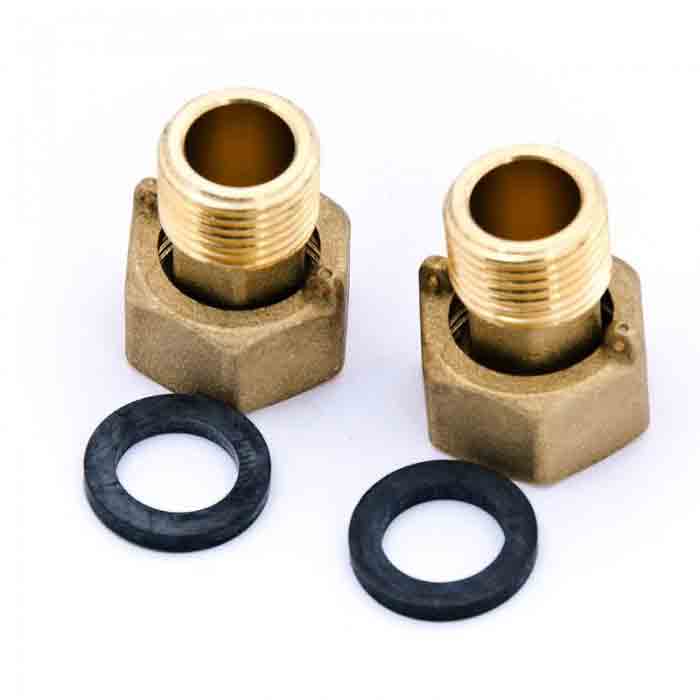

• Первый подсоединяющий патрубок (с накидной гайкой — американка).
• Сам прибор водоучета.
• Второй подсоединяющий патрубок.

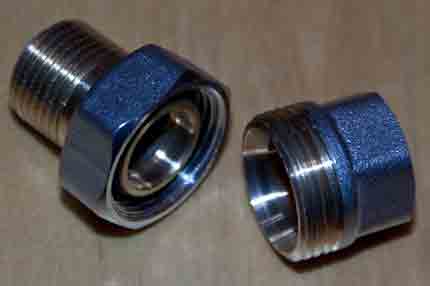

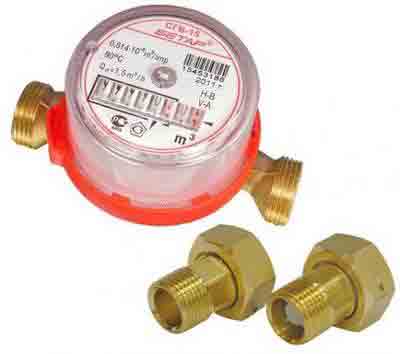

Счетчик и патрубки с накидными гайками

• Обратный клапан. предотвращающий обратное вращение крыльчатки счетчика при отключении подачи воды и «подсосе» воздуха. Возможно, придется покупать дополнительно, если он не входит в комплект.



Важно: Раскладывая элементы будущего блока счетчика, обращайте внимание на стрелки, указывающие направление воды. Все они должны быть направлены в одну сторону.

Перед началом монтажа потребуется перекрыть водоснабжение. В многоэтажном доме придется отключать весь стояк, что сделать можно только силами работников коммунальной службы.

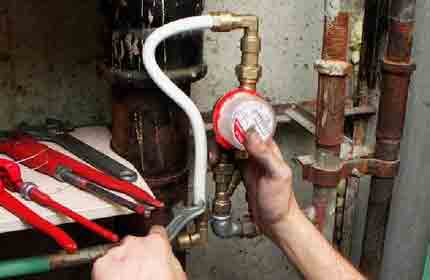

1. Установка счётчика воды своими руками начинается с так называемой сухой сборки. Собирая схему «вчерновую», считают витки и отмечают, на каком из витков элемент схемы принимает необходимое положение. После этого все соединения разбираются и собираются вновь с использованием подмотки, сантехнической смазки и прокладок. В это время важно обеспечить необходимое положение для каждого элемента.

Установка водяных счетчиков своими руками требует подключение всех элементов в определенной последовательности

При горизонтальном размещении этой «цепочки», вверх «смотрят»:

• ручка крана или вентиля,
• циферблат (цифровая панель) счетчика.

• крыльчатка,
• отстойник фильтра (в этом положении его легко чистить).

2. Вторым этапом является вырезание участка трубопровода под установку системы. Схема установки счетчика воды в квартире требует точного соответствия параметров, поэтому важно с минимальной погрешностью замерить длину собранной последовательности и отметить соответствующее расстояние на имеющихся коммуникациях. Перед вырезанием отрезка трубопровода следует подставить таз или поддон для слива оставшейся в системе жидкости.

3. Установка собранного блока на металлический трубопровод потребует нарезания резьбы на местах отреза. Проще работать с пластиковыми трубами – в этом случае достаточно использовать специальные фитинги.

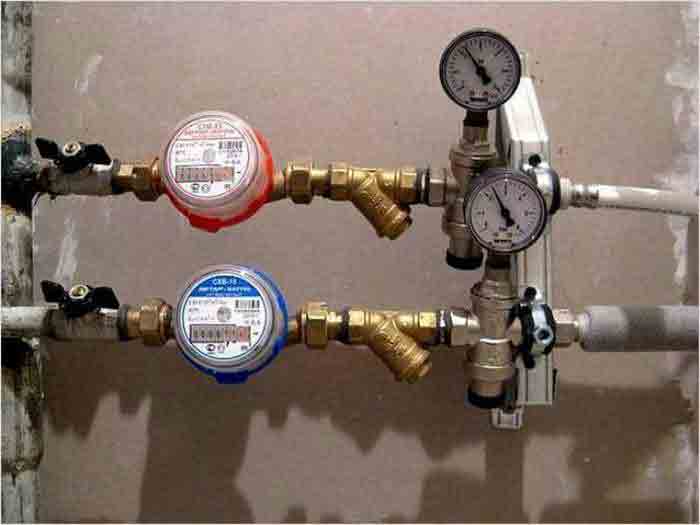

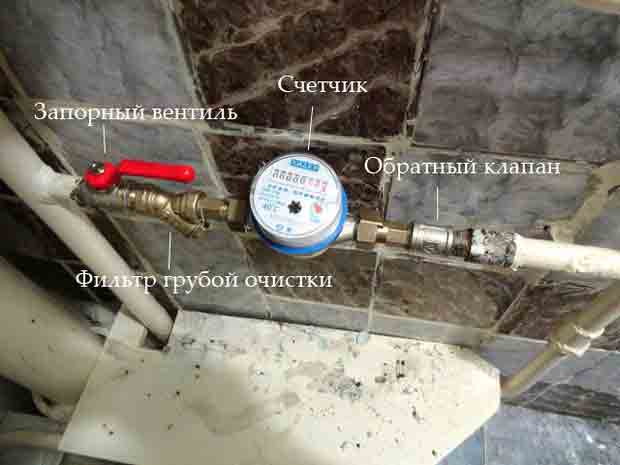

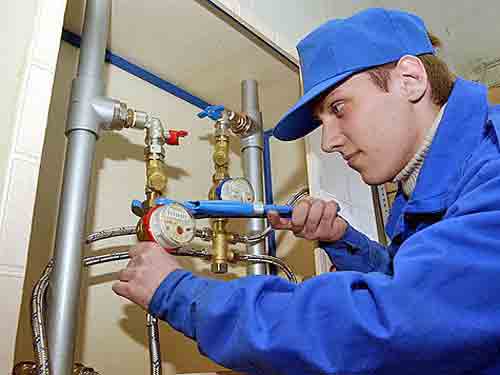

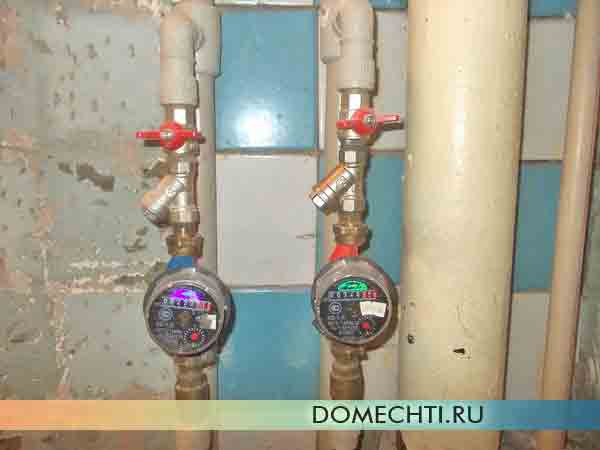

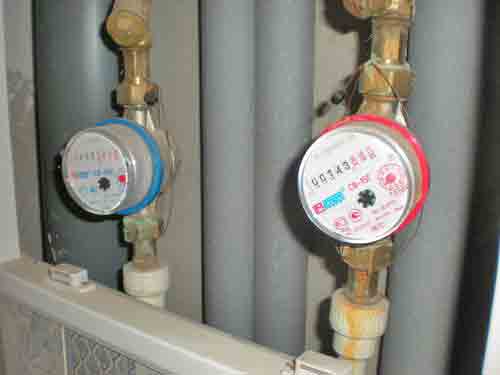

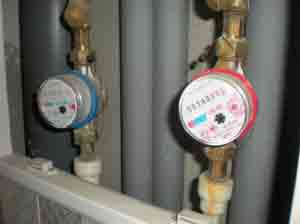

Результат работ по установке водосчетчиков

Проводя самостоятельный монтаж приборов водоучета, также важно будет знать, как опломбировать счетчик на воду. куда обращаться для этого и какова стоимость процедуры.

Про сифоны для кухни, их виды и установку, читайте тут.

Для проверки качества установки счетчика необходимо подключить общее водоснабжение, после чего плавно повернуть рукоятку крана или вентиль и внимательно осмотреть собранный блок на предмет отсутствия протечек.

Если все работает безукоризненно, можно вызывать представителя коммунальной службы или водоканала для осмотра, проверки и опломбирования счетчика. Только после того, как он сделает соответствующие отметки в паспорте прибора и выдаст документ, подтверждающий факт ввода счетчика в эксплуатацию, оплачивать водоснабжение вы сможете в соответствии с полученными показаниями.

Во всем процессе сложность, по сути, представляет не то, как именно поставить счетчики на воду в квартире, а процесс получения разрешительных и регистрирующих документов, согласование отключения водоснабжения и другие организационные хлопоты. Однако, осуществляя самостоятельную установку счетчиков воды в квартире — цена экономии может составить ориентировочно 1500-2500 рублей за монтаж каждого измерительного прибора.

Совет 1: Как установить счетчик воды самостоятельно

Чтобы установить счетчик. необходимо обратиться в жилищную организацию. Вы должны подать соответствующее заявление в ЖЭК. Там же уточните список организаций, которые устанавливают счетчики в вашем районе. Они непременно должны обладать лицензией. Процедуру установки придется провести за ваши деньги. Сам счетчик сейчас стоит около двух тысяч рублей каждый. А одним обычно дело не обходится. Узнать сколько вам понадобится приборов просто, необходимо лишь посчитать количество водопроводных стояков, которые находятся в квартире. Водопроводные стояки — это трубы, которые обычно не спрятаны от глаз, своеобразные распределители воды. Если вам не удалось узнать их количество, то в службе, которая ставит счетчики. непременно должны помочь.

Перед установкой проверяется соответствие труб нормам. Например, стоит убедиться в качестве запорной арматуры. Учтите, что после коренного вентиля участок трубы должен быть подходящей длины, не менее 25-30 см. А сами трубы непременно должны быть сделаны из металла. В противном случае вам придется вложить деньги в доработку водопроводной системы. Затем жилищной организацией составляются соответствующие акты ввода счетчика в эксплуатацию. Эти акты трехсторонние. Во-первых, их должна подтвердить жилищная организация, которая дала вам добро на установку, во-вторых, та организация, которая непосредственно и установила счетчик воды, а затем уже и вы сами. После заключения договора установщики счетчика выдают вам соответствующие документы. Среди них должны быть: паспорт счетчика (если вы приобрели прибор сами, то он не выдается), договор на оказание услуг и установку приборов учета, лицензия, а также сертификат соответствия.

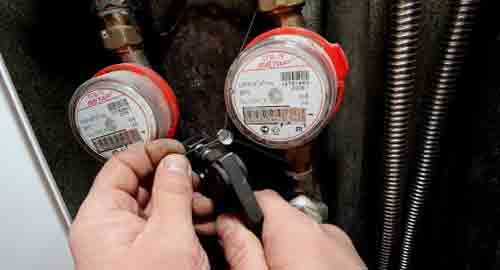

После установки прибора, он должен быть опломбирован. Владелец обязан регулярно проверять счетчик на соответствие требованиям, которые указаны в его специализированном паспорте. Но не стоит пугаться — проверку стоит делать всего раз в пять лет. Однако если вы вовремя не пройдете это процедуру со специалистом, то будете платить за воду по нормативу столько же, сколько и другие жильцы. Чтобы экономить, не забывайте ежемесячно указывать в платежках за жилищно-коммунальные услуги показания вашего счетчика. Помните, что самостоятельно снимать пломбу с прибора нельзя. Иначе придется платить за воду по полной программе, прямо с того дня, когда вы сняли пломбу.

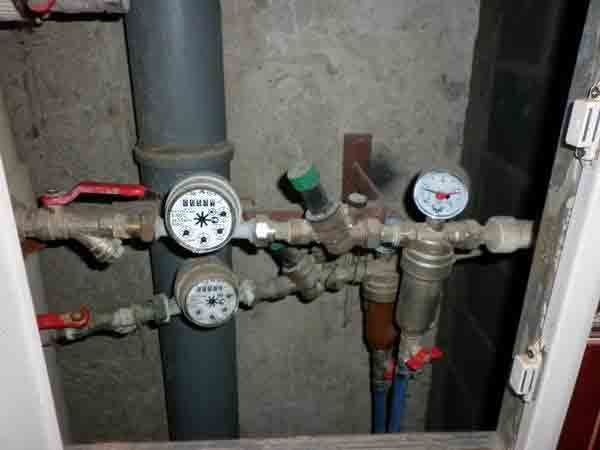

Как установить водяной счетчик своими руками

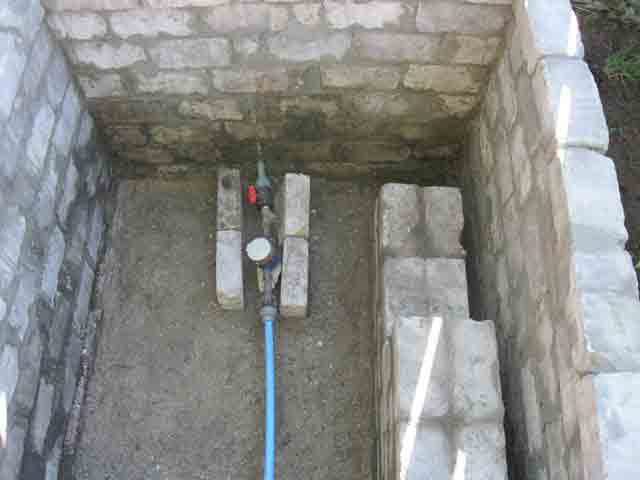

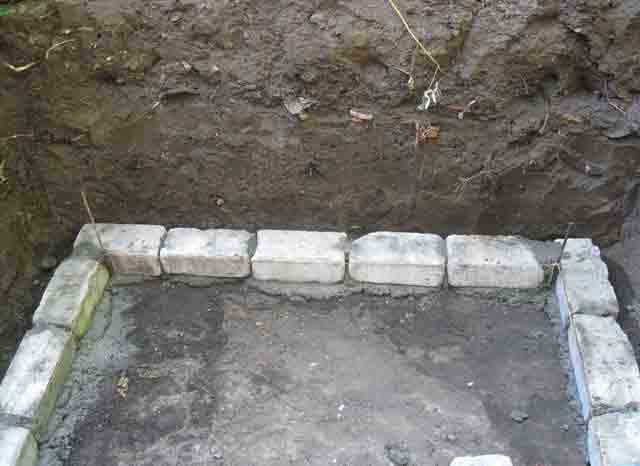

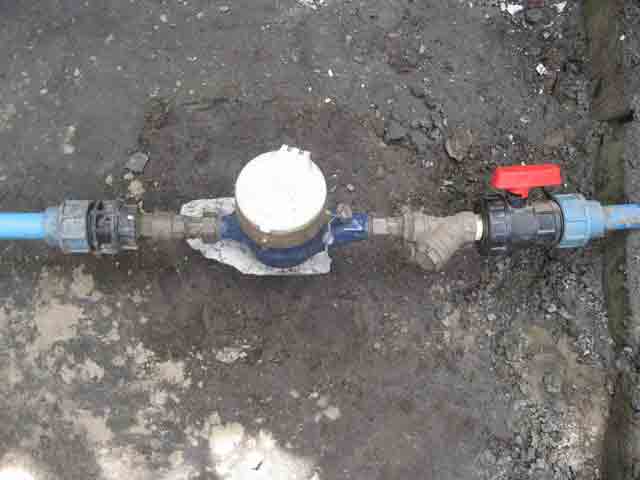

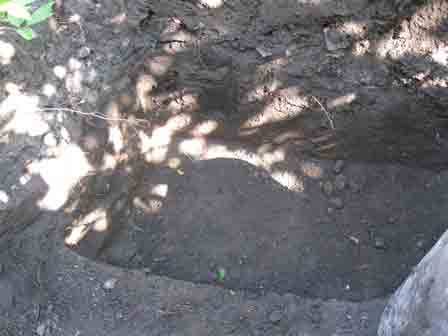

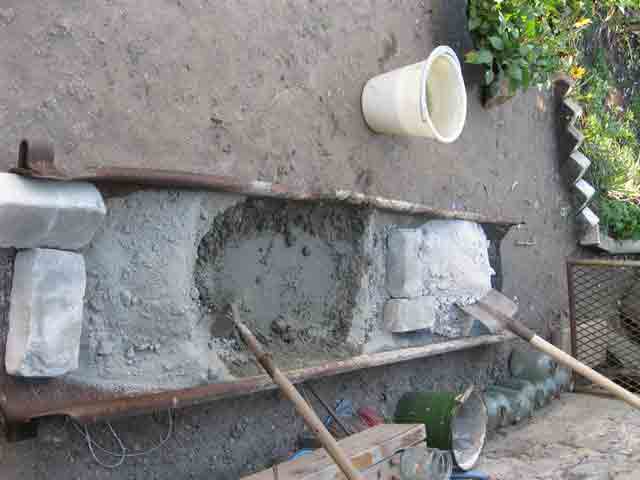

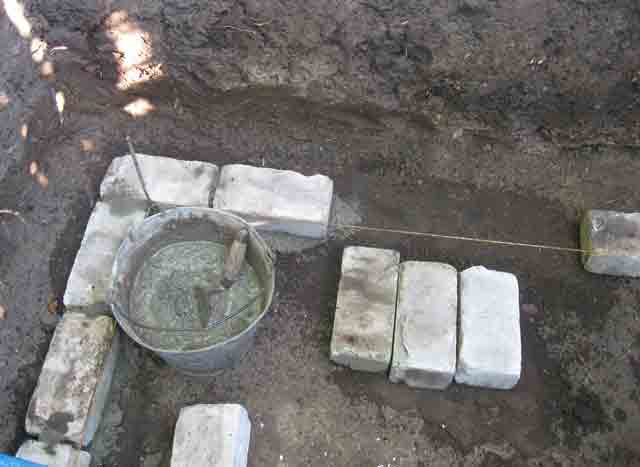

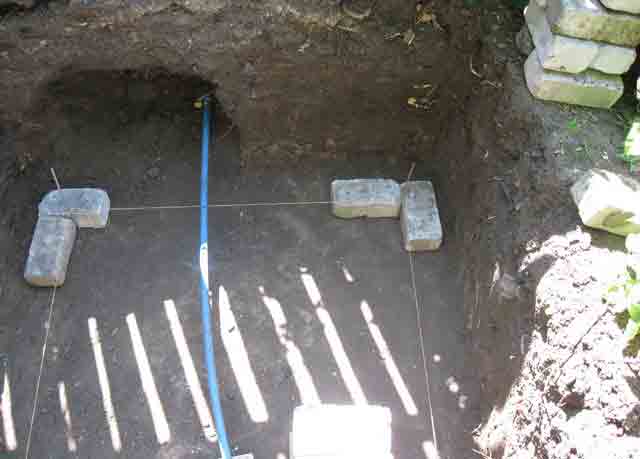

Особенности установки водяного счетчика в частном доме

Оказывается, установить счетчик воды в частном доме не так-то просто. С этим я столкнулся, когда купили дачу, где есть водопровод, но не был установлен счетчик. По существующим законам приходилось платить за полив своих 6 соток просто астрономические суммы. Поэтому этой зимой было принято решение установить водомер.

Я думал, по аналогии с квартирой, установил счетчик на вводе в дом (в моем случае в подвале) – и пользуйся на здоровье. Конечно, возникали сомнения насчет крана, который на улице: не дадут же поливать бесплатно? На крайний случай был морально готов установить отдельный прибор учета, чтобы все честно. Но не все так просто, как планировалось.

Обратившись в местный водоканал за разрешением на установку водомера, я был немного удивлен: они требуют установки счетчика на врезной трубе, в специально оборудованном колодце. В моем случае, врезка в магистраль выполнена в соседнем дворе. Объяснил главному инженеру ситуацию, что никто не даст добро копать яму в чужом дворе. В итоге пришли к общему согласию об установке водомера на меже участка. Консенсус был достигнут, но работы пришлось отложить до лета.

Водомер решил устанавливать самостоятельно: в этом нет ничего сложного. Выбрал специальную модель: мокроход Sensus. Он рассчитан на неблагоприятные условия эксплуатации, нормально работает даже в затопленной яме (по инструкции).

Ниже представлена пошаговая инструкция, как самостоятельно установить счетчик на воду в частном доме.

В водоканале уточнил требования к размерам ямы – не менее 1,20?1,20 и 1 м в глубину. Эти требования могут отличаться в каждом регионе, поэтому уточняйте самостоятельно.

Колодец нужно обкладывать. Для этой цели был запасен силикатный кирпич б/у. Когда земля хорошо высохла, приступил к копке ямы под счетчик. Копал не спеша, в несколько приемов. Для кирпичной кладки взял с запас по 25–30 см с каждой стороны. В итоге получился солидный котлован.

Докопав до трубы (оказалась пластиковой), аккуратно обкопал ее и еще углубился на 10 см, чтобы было удобней работать. Тот факт, что предыдущим хозяином была проложена пластиковая труба, значительно облегчает установку водомера.

Подготовив яму, немного подровнял дно, приступил к следующему этапу: оформлению «фундамента» и укладке первого ряда.

Сначала обозначил углы будущей кладки, натянул нитку по уровню.

Колодец для счетчика – не дом, и даже не сарай, поэтому мощного фундамента не требует. Решил сделать просто: замешал шлаковый отсев с цементом в пропорции 5 ведер шлака на 1 ведро цемента. Еще замесил немного обычного раствора, для соединения кирпичей между собой.

Шлаковый раствор укладывал прямо на землю, на него – кирпич. Молотком постучать – подогнать под уровень натянутой нитки. Затем – следующий.

Так получился простой ленточный фундамент.

Важно! На улице было жарко, поэтому чтобы влага с раствора не испарялась слишком быстро, перед укладкой поливал кирпичи водой из лейки.

На следующий день, когда фундамент схватился, я продолжил кладку. Выложил несколько рядов, после чего обрезал трубу, установил кран (обязательно должен стоять перед счетчиком). После крана установил стандартную сборку:

1. Сетчатый фильтр грубой очистки.
2. Водомер.
3. Обратный клапан (нужен по инструкции к счетчику).

Затем при помощи концевого фитинга подсоединил пластиковую трубу. Счетчик своими руками установлен! Осталось обложить колодец, после чего можно писать заявление на опломбировку счетчика.

Обратите внимание! Пломбировать водомер лучше после того, как колодец полностью готов. Если сделать это сразу после установки, то в процессе обкладки можно нечаянно сорвать пломбу.

Установив счетчик, в течение двух дней я полностью обложил колодец и сделал ступеньки из остатка кирпичей. Землей засыпал оставшееся пространство между кирпичом и стенками котлована, а отсевом – дно колодца. Получилось прочно и надежно. Теперь можно приглашать контролера из водоканала для пломбировки водомера и накрывать колодец.

Автор: Денис Мирошник

К сожалению, комментарии закрыты для этой записи

Особенности установки водяного счетчика в частном доме

shablienko

Как обануть водяной счётчик или (покажем монополистам кукиш!). Ну почти в каждой квартире (доме), мы имеем счётчики водяные. Монополисты от водо-теплоснабжения сдирают с нас «липку». И доколе нам это терпеть? Обманим их. К теме. Как правило (по ТУ), от стояка сначала ставится запорный кран. Потом фильтр (это обязательно) перед самим счётчиком. Ну и потом сам счётчик (с обратным клапаном на выходе (либо встроенным, либо дополнительным)). Рассмотрим устройство фильтра (он по трубе стоит ДО счётчика) и самого счётчика —

Вот это сам фильтр. Посмотрим как он устроен.

Пробка которую можно в любой момент открутить (предварительно закрыв входящий кран), и прочистить сеточку. Пробка фильтра НЕ ПЛОМБИРУЕТЬСЯ. На это обратим внимание ! Далее обращаем внимание на сеточку фильтра. Вот она

Идёём дальше к счётчику. Вот он без верхней панели.

Идём дальше и смотрим как эта зараза устроена.

АГА . нашли внутри какую-то вертушку !

Да, да крутиться зараза и считает ! А теперь пошевелим мозгами и подумаем, как сделать так чтоб вода текла, а эта крыльчатка не вращалась ! Есть у меня один способ на заметке. Только условие, — я Вам ничего не говорил! итак к схеме, — Вот схема способа остановить счётчик. А делается это так: Перекройте входной кран (от стояка). Слейте воду. Открутите пробку фильтра и достаньте его (сеточку (заодно и почистить можно)). а теперь самое ВАЖНОЕ. Вам нужно две бусинки (желательно полегче) диаметром 3-5 мм. и леска. Как видно по схеме — верхняя бусинка идёт по потоку и заклинивает крыльчатку. А нижняя крепиться изнутри к сетке фильтра (пропустить через дырочку в сетке). ВАЖНО — расчитать растояние ТАК . , чтобы верхняя бусинка была в пределах, — От точки «А», до точки «В». Если леску сделать излишне длинной, она запутаться может в крыльчатке. Если короткой, — она не остановит крыльчатку. Тут можно эксперементировать (завязывая нижнюю не очень туго, оставляя запас лески), добиваясь нужного результата. Когда верхняя бусинка заклинит крыльчатку, вода будет проходить без проблем. Остаётся добавить, что этот способ не как постоянный. А скорее временный (А вдруг контролёры нагрянут?), который позволит съэкономить. В любой момент Вы можете снять эту «глушилку» перекрыв вх. кран и открыв пробку фильтра (если контролёров ждёте) и вытащив леску с бусинкой. Только ЧУР, я Вам ничего не говорил.

http://shablienko.livejournal.com/73967.html

Как самостоятельно установить счетчики воды: установка и схема подключения типового счётчика

Необходимость установки водомера на фоне регулярного роста тарифов ни у кого не вызывает сомнений. Ведь с его помощью можно не только определить расход природного ресурса, но и существенно сократить затраты на оплату за его использование. Рассмотрим в статье, как самостоятельно установить счетчики воды и какие правила следует соблюдать при его введении в эксплуатацию.

Установка водомера – первый шаг на пути к рациональному потреблению коммунальных ресурсов и грамотному распоряжению семейным бюджетом. Ведь от объема сэкономленных кубометров напрямую будет зависеть сумма, обозначенная в квитанции.

Повсеместная установка приборов учета дисциплинирует и работников водоканала, не позволяя им бесконтрольно списывать на жильцов потери, возникающие вследствие эксплуатации изношенных сетей.

Установка расходомера позволяет не только существенно снизить статью расходов, но и выступить дисциплинирующим моментом для разумного использования природного ресурса

Как показывает опыт людей уже установивших у себя счётчики воды своими руками, что подключение водомера дает возможность сэкономить расходы на оплату до 30% при условии, если количество проживающих соответствует числу зарегистрированных в доме жильцов. Принятые нормы потребления воды не соответствуют объемам израсходованной жидкости в реальной жизни.

Весомо сократить расходы на воду поможет установка прибора учета и в том случае, когда количество жильцов в квартире не соответствует числу прописанных на этой жилплощади. Например, если в ней живет два домочадца, а зарегистрировано пятеро людей, то плата будет рассчитываться из «среднего» месячного потребления на каждого прописанного члена семьи.

Невыгодна установка индивидуального прибора учета лишь в том случае, если в квартире на самом деле проживает больше людей, чем прописано

Некоторые хозяева в многоквартирных домах с централизованным водоснабжением не желают устанавливать приборы учета именно на горячую воду. И причиной этому служит то, что многим близка ситуация, когда ранним утром или поздним вечером, открыв кран с горячей водой, приходится по несколько минут стачивать охлажденную жидкость в ожидании горячего потока.

В этом случае, если установить расходомер на горячую воду, помимо потраченного времени на томительное ожидание горячей воды придется еще и переплачивать за стекающую из крана холодную воду по тарифам горячей.

А потому, если вы систематически сталкиваетесь с необходимостью подолгу стачивать воду – задумайтесь, стоит ли ставить на нее водомер. Может, вполне достаточно ограничиться только прибором учета на трубу с холодной водой.

В законодательстве не предусмотрено категоричных запретов на проявление подобной самостоятельности. Главное – руководствоваться здравым смыслом и при монтаже соблюдать нормативные требования.

Но в большинстве случаев их подключением занимаются специализированные организации, которые имеют соответствующий допуск к выполнению этого вида работ.

Лицензированные организации выполняют монтаж приборов учета, строго соблюдая требования и порядок ввода установленных приборов учета в эксплуатацию

Если вам навязывают услуги специализированных компаний, знайте, что это незаконно. Процедуру врезки в обустроенную водопроводную систему вы можете сделать и собственными силами.

При монтаже оборудования стоит учитывать ряд моментов:

1. Приборы приобретать только у лицензированных компаний. К устройству должен прилагаться технический паспорт.
2. Установка оборудования предполагает перекрытие водоснабжения по стояку, что довольно проблематично выполнить собственными силами.
3. При монтаже и подключении устройства важно руководствоваться схемой подключения счетчика воды и строго соблюдать технологию. В противном случае при прорыве трубопровода все убытки придется возмещать из своего кошелька.

Чтобы показания установленного собственными силами водомера принимались при начислении коммунальных платежей, необходимо, чтобы они прошли опломбировку и были поставлены на баланс местного отделения «Водоканала».

Перед тем как поставить в своем санузле счётчики на воду, необходимо обратиться в местный водоканал, с тем, чтобы получить на руки технические требования к водомеру. Этим занимается отдел согласования проектов по водомерному учету.

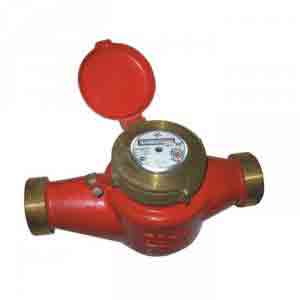

Получив разрешение, можно смело покупать прибор учета. Приобретая изделие, удостоверьтесь в двух параметрах:

1. Серийный номер на водомере должен соответствовать тому, что указан в паспорте.
2. На пломбе устройство должно иметь оттиск Госстандарта.
3. В паспорте к устройству должна быть зафиксирована дата заводской проверки.

В момент приобретения товара продавец должен поставить штамп магазина и указать дату продажи.

Самый лучший вариант – если между датой заводской проверки прибора учета и его продажей не слишком долгий интервал

Приобретенное устройство необходимо проверить, обратившись для этого в одну из перечисленных ниже организаций:

• ведомство ЖЭКа;
• управление водоканала;
• частную лицензированную фирму.

Для осуществления проверки прибор сдают вместе с техническим паспортом. По завершении процедуры в паспорт будет внесен штамп проверяющей организации и заполнены все соответствующие поля. Параллельно с этим будет назначена дата проведения опломбировки.

Учитывайте, что повреждать КИПовскую пломбировку запрещено, иначе его просто не примут в водоканале. Если вы случайно повредили заводскую пломбу, то ведомство еще может принять прибор. Но, если же отсутствует пломба КИПа, то данные счетчика считаются недействительными.

Для самостоятельной врезки водомера ЖЭК предоставит чертеж и необходимые технические условия, которые наверняка потребуются при монтаже

В плане-схеме подключения оборудования будет четко расписана последовательность установки деталей. Ничего сложного в этом нет. Традиционно «гирлянда» выглядит так: первым идет запорный кран, после него разборной фильтр, за ним следует сам водомер и завершает «цепь» обратный клапан.

Заранее, на день, когда предполагается врезка водомера, необходимо на имя организации, обслуживающей ваш дом, написать заявление с тем, чтобы вызвать сантехника для временного перекрытия подачи воды в стояке.

Выбирая место под установку, необходимо оценить текущее состояние трубопроводов и определить, имеется ли от стояков разводка. Приборы учета допускается размещать как в горизонтальном, так и вертикальном положении. Задача мастера – обеспечить свободный доступ для осмотра прибора.

Счетчик размещают максимально близко к месту ввода магистрали в санузел. Для частных домов этот параметр составляет 20 см от точки выхода трубопровода.

В большинстве случаев счетчики монтируют на патрубки, отводящие воду от общего стояка, стараясь разместить их сразу после отсекающих кранов

Чаще всего устройство размещают возле унитаза или под умывальником. Расстояние прямого участка, которое должно быть отведено перед врезкой устройства, прописано в техпаспорте счетчика.

Согласно требованиям по установке приборов учета, если запорная арматура старая, ее в обязательном порядке следует заменить на более надежные шаровые краны. Для трубопроводов горячей воды используют шаровые краны маркировки DN25, а для холодной – DN15.

Шаровый кран с одной стороны оснащен внутренней резьбой, а с другой – наружной; ее используют для навинчивания фильтра грубой очистки

Для установки лучше использовать качественные краны проверенных производителей, которые способны выдерживать рабочую температуру, достигающую показателя в 100°С и выше, и высокое рабочее давление.

Количество водомеров рассчитывается исходя из числа расположенных в квартире стояков.

Чтобы упростить себе задачу врезки счетчика по схеме, следует четко для себя уяснить назначение каждого узла системы:

1. Запорный кран – «передовая» внутриквартирного трубопровода. Для перекрытия полипропиленовых труб врезают пластиковые краны, для металлических и металлопластиковых – латунные модели.
2. Очищающий фильтр – защищает оборудование от крупных взвесей и потому нуждается в периодической промывке. Выпускается в двух вариантах: прямой и косой.
3. Обратный клапан – предупреждает обратное отматывание устройства назад при внезапной остановке водоснабжения.

Шаровой кран может находиться только в двух положениях: открыто/закрыто.

Полуоткрытое положение шарового крана независимо от типа его исполнения – верный путь к быстрому выходу запорного механизма из строя

Наличие обратного клапана сразу за прибором учета – обязательное условие при подключении водомера. Размещение этого устройства сразу после счетчика позволяет предупредить возможность запуска потока воздуха против движения воды, чем часто пользуются некоторые недобросовестные «умельцы» при отматывании прибора.

Инспекторы водоканала всегда проверяют наличие этого клапана и без него никогда не допускают введение прибора в эксплуатацию.

Из инструментов для проведения работ потребуются:

• болгарка;
• паяльник;
• ножницы или ножовка;
• газовый и разводной ключ;
• ФУМ-лента или пакля;
• уголки и сгоны;
• муфты (для перехода на другой размер).

Сгоны и уголки понадобятся для соединения устройства с водопроводной трубой. При желании их можно заменить гибкими шлангами, выполненными из каучука или резины, наружные стенки которых покрыты алюминиевой или нейлоновой оплеткой.

В комплекте с расходомером должны идти «американки» и уплотнительные кольца.

«Американка» представляет собой соединительный штуцер, оснащенный накидной гайкой, основное предназначение которого – снимать прибор без вреда для элементов водопроводной системы

Планируя врезать счетчик для горячей воды, дополнительно потребуется приобрести паранитовые прокладки, а если водомер для холодной – резиновые уплотнители. Обеспечить герметичность соединений «американок» с обратным клапаном поможет пакля и ФУМ-лента.

Проще всего установить водомер на систему водопровода, выполненную из металлопластиковых или полипропиленовых труб. Полимер легко режется специальными ножницами, верхняя часть которых оснащена острым ножом, а нижняя – держателем для трубы.

Соединение элементов трубопровода, выполненного из полимерного материала, выполняют посредством паяльника, технология применения которого довольно проста.

Имея дело с водопроводом, выполненным из металлических труб, самому врезать водомеры без задействования специальных инструментов довольно проблематично. Поэтому самостоятельное подключение приборов учета на металлических трубах в большинстве случаев совмещается с полной или частичной заменой внутриквартирного трубопровода.

Все части сантехнической конструкции соединяют в соответствии со схемой, прилагаемой к изделию и чертежом, полученным в ЖЭКе

Чтобы упростить процесс сборки, элементы «гирлянды» предварительно разложите на ровной поверхности в той последовательности, как будете их соединять. А чтобы правильно просчитать количество витков, выполните «сухое» соединение. Для этого на кран закрутите фильтр, параллельно с этим считая витки. Традиционно их не больше пяти.

Выполняя «сухое» соединение, обратите внимание, на каком из витков отстойник занимает положение внизу. После этого раскрутите соединение, а на канавки резьбы фильтра запорного крана намотайте уплотнитель.

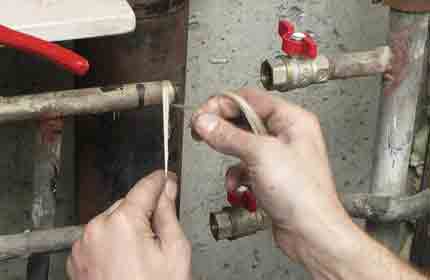

Резьбовые канавки обматывают уплотнителем, стараясь максимально утопить его в витки, затем покрывают тонким слоем сантехнической пасты, а сверху закручивают запорный кран

При закручивании запорного крана главное – не перестараться, иначе соединением может просто лопнуть.

В собранном виде конструкция будет выглядеть так: выключатель запорного крана, отстойник фильтра и циферблат счетчика «смотрят» вверх, а крыльчатка – вниз. Измерив длину получившейся «гирлянды», отмеряют рабочем на участке врезки в трубопровод такое же расстояние.

Перекрытие водопроводного стояка в многоквартирном доме стоит предварительно согласовать с работниками водоканала.

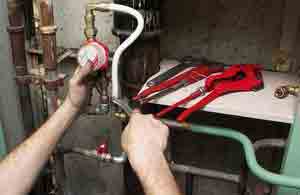

Последовательность действия при монтаже:

1. Трубу, предварительно отключенную от водонапора, разрезают. При отрезании участка лучше подставить тазик, поскольку велика вероятность, что будет немного стекать оставшаяся в трубе вода.
2. К трубопроводу присоединяют вентильный или шаровый запорный кран с установленным на него сетчатым фильтром.
3. К отсекающему крану с фильтром подсоединяют заранее собранный блок водомера, не забывая проложить резиновую или паранитовую прокладку соответствующего диаметра.
4. Стрелку на приборе ориентируют по направлению от врезанного в трубопровод отсекающего крана. Со стороны острого конца оттиска стрелы к фильтру прикручивают «американку», а со стороны хвоста – обратный клапан.
5. Присоединив счетчик к крану, замеряют точное место расположения ответной резьбы.
6. Отрезают излишки трубы. На конце патрубка делают резьбу и монтируют фитинг.
7. От собранного водомера откручивают обратный клапан и фиксируют его на подготовленную ответную резьбу.
8. После завершения монтажа восстанавливают соединение «американки» с корпусом расходомера.

Собирая блок учета расхода воды, внимательно следите за направлением стрелок, установленных на каждом из компонентов. Оттески меток в виде стрелок выступают ориентиром, указывая направление, в котором вода должна протекать через прибор учета.

Игнорировать метки, указывающие направление, нельзя, поскольку в этом случае невозможно гарантировать корректную работу оборудования

Если при сборке системы вы перепутаете направление стрелок на корпусе прибора, обратном клапане и фильтре, то при проверке работник водоканала опломбировать прибор учета не позволит. Ведь запускать в эксплуатацию можно только систему, в которой правильно установлен каждый элемент блока.

Чтобы проверить правильность монтажа, собранную конструкцию подключают к водопроводу. Для этого медленно открывают шаровой кран, который отсекает от общего стояка систему внутриквартирного водопровода. После запуска системы проверяют все резьбовые соединения на герметичность и выявляют, нет ли течи.

Отсутствие протечек в местах врезки в водопроводную систему указывает на то, что работы по врезке и подключению прибора проведены успешно

Если все в порядке, вам остается лишь написать заявку и подождать визита инспектора водоканала. Контролер проверит правильность подключения, проведет пробный пуск и посмотрит, работает ли прибор. После чего опечатает счетчик пломбировкой и составит акт ввода в эксплуатацию.

Оплата согласно показаниям водомера будет начисляться с месяца, который следует за датой ввода подключенного прибора учета в эксплуатацию. Для этого владельцу квартиры нужно лишь своевременно передать документ в ДЭЗ.

Видео-советы мастера по установке прибора:

Видео: вариант монтажа водомера:

Самостоятельная установка счетчика – несложная процедура. Ее основная проблема лишь в бюрократических перипетиях: подачи заявлений, получении и утверждении разрешительных документов. Но зато в дальнейшем необходимо лишь каждые четыре года сдавать прибор учета на проверку и наслаждаться благами цивилизации, не переплачивая значительных сумм.

Понравилась статья? Поделитесь ей

У меня вот такой вопрос: несколько лет назад мне установили водосчетчик. Так как в принципе я в этом ничего не понимаю, то и не стала вникать: слесари установили, водоканал пришел и опломбировал. Плачу исправно, никаких претензий нет. Но в последнее время стали приходить бумаги из водоканала, что нужно проверить счетчик через какую то фирму и при этом заплатит деньги, и не маленькие. Законно ли это? Кто и как должны проверять счетчики?

Не так давно пришлось столкнуться с необходимостью установки водопроводного счетчика. Как и всегда, я решил сэкономить и пройти весь процесс самостоятельно при помощи подсказок знакомых и форумчан в интернете. Но, желание потратить меньше, как денег, так и времени, привело к тому, что меня оштрафовали сотрудники проверяющего органа водоканала за самостоятельную установку счетчика… Я не знал, что без помощи контролера не обойтись…Где же вы раньше были, ребята. Прочитал бы статью раньше, и проблем не было бы…

Бесплатные консультации инженера по обустройству технологических сетей Задать свой вопрос

Установка счетчиков воды своими руками: пошаговая инструкция с фото

Ни для кого не секрет, что так называемые водомеры позволяют не только контролировать расход воды, но и производить оплату исключительно за потребленные природные ресурсы. Фактическая экономия семейного бюджета заметна уже спустя месяц эксплуатации счетчика воды – как правило, плата за водопроводную воду уменьшается в два, а то и в три раза. Рентабельность этих приборов на лицо, поэтому их установка в вашей квартире – это только вопрос времени.

Хотите приблизить этот час и экономить уже сегодня? Тогда читайте дальше эту статью и изучайте вопрос, как выполняется установка счетчиков воды своими руками.

Установка счетчиков воды фото

Как ни странно, но водоканал выдвигает всего три основных требования к установке счетчиков воды.

Во-первых, это наличие защиты счетчиков от механического повреждения крупным и мелким мусором, в изобилии находящемся в водопроводной воде. Чтобы предотвратить попадание инородных частиц внутрь счетчика и, тем самым, предохранить его от преждевременного выхода из строя, перед водомером должен быть установлен фильтр грубой очистки. Поставить его нужно в ваших же интересах – большинство современных сантехнических приборов также нуждается в такой защите.

Во-вторых, установка счетчиков воды в квартире, во избежание отматывания их некоторыми несознательными личностями, должна сопровождаться монтажом так называемого обратного клапана. Устанавливается он сразу же после счетчика и не позволяет некоторым умельцам пустить поток воздуха против движения воды через счетчик и выпустить его через фильтр. В свое время таких прецедентов было много.

В-третьих, это опломбировка счетчиков. Сразу же после их установки подается заявка в местный водоканал, специалисты которого выполняют опломбировку. Попутно ими же проверяется, насколько правильно была соблюдена схема установки счетчика воды в вашем случае.

Как правильно установить счетчик воды своими руками

Самостоятельная установка счетчиков воды, как правило, совмещается с полной или частичной заменой водопровода – самому врезать водомеры в существующий водопровод, сделанный из металлических труб, без специальных инструментов практически невозможно.

Для начала необходимо правильно определить место установки счетчика воды. Обычно его располагают на патрубках, отводящих воду от стояка. Но это не принципиально – по большому счету, счетчики можно вынести в любое место квартиры. Другое дело, нужно ли это? Да и проще установить их непосредственно на патрубках сразу после отсекающих кранов – в этом случае даже не придется отключать стояки и лишать всех жителей подъезда водоснабжения.

Но если кран старый и требует замены, то без отключения не обойтись. Для этого вызываем сантехника и отключаем подачу воды. После чего смело демонтируем весь водопровод или его часть, свинчиваем старый вентиль и на его место устанавливаем новенький шаровой кран, который с одной стороны имеет внутреннюю резьбу, а с другой – наружную. Обратите внимание, что для холодной воды используется кран с маркировкой DN15, а для горячей DN25. На первый взгляд, разницы между ними нет никакой, но если разобраться, то она обнаружится в использованных при их изготовлении материалах – на горячей воде кран с маркировкой DN15 прослужит очень недолго.

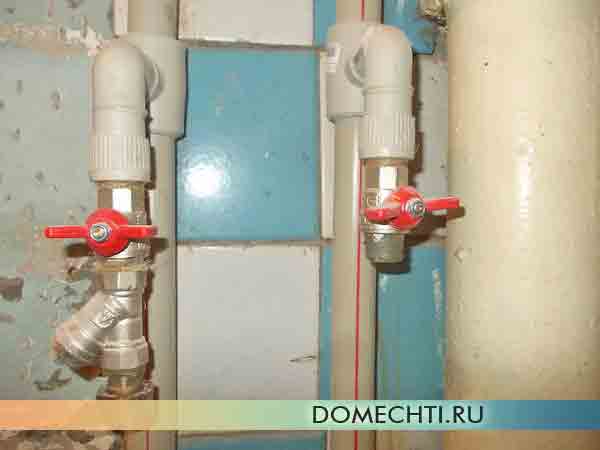

Установка счетчиков воды своими руками фото

Идем дальше, и на наружную резьбу крана навинчиваем фильтр грубой очистки. Обратите внимание на стрелку на этом изделии – она указывает направление тока воды. Фильтр нужно установить в соответствии с этой стрелкой – острием от крана. Именно этого требует правильная установка счетчиков воды. Для уплотнения резьбовых соединений используется либо пакля, либо лента ФУМ, либо специальная нить. Наматывается уплотнитель по часовой стрелке.

Самостоятельная установка счетчиков воды

Следом за фильтром устанавливается патрубок с накидной гайкой – как правило, два таких изделия идут в комплекте со счетчиком. Как и фильтр, патрубок с накидной гайкой устанавливается с помощью пакли.

Технология установки счетчиков воды

Дальше посредством накидной гайки и резиновой или паранитовой прокладки к уже набранной конструкции фитингов крепится счетчик. Как и в случае с фильтром, на нем имеется стрелка, указывающая направление движения воды.

Как установить счетчики на воду

Теперь берем в руки второй патрубок с накидной гайкой и соединяем его с обратным клапаном. Клапан тоже имеет определенное направление установки – свинчивая его с накидной гайкой, обратите внимание на то, чтобы стрелка указывала направление от гайки.

Как правильно установить счетчик воды

И снова берем резиновую или паранитовую прокладку, посредством которой подсоединяем обратный клапан к другой стороне счетчика.

Последним шагом, который предусматривает технология установки счетчика воды, является подключение всей набранной конструкции к квартирному водопроводу. В случае частичного демонтажа старых труб, соединить их со счетчиком очень легко металлопластиковой трубой – для этого понадобится только пара ключей.

Как установить счетчик воды самостоятельно фото

Вот так и выполняется правильная установка счетчиков воды своими руками. Как только работа будет выполнена, а все соединения проверены на отсутствие течей, можно смело отправляться в водоканал и подавать заявление на опломбировку счетчиков.

Автор статьи: Владимир Белов

Станислав | Среда, 22 Январь 2020 в 12:54

Очень смутила фраза про то что кран с маркировкой DN15 на горячей воде прослужит очень недолго. Маркировка DN это обозначение номинального диаметра (или по русски Ду, условный диаметр), соответственно DN15 это 1/2 дюйма, DN25 — 1 дюйм, т.е. это лишь обозначение диаметра а не материалов или процесса изготовления. Поэтому причём тут срок службы абсолютно непонятно.

Игорь | Пятница, 08 Май 2020 в 11:52

Автор вероятно имел ввиду маркировку пластиковых труб PN10,PN20,PN25 для холодной, горячей воды, для отопления соответственно, где цифры указывают на толщину. DN15,DN25 — в данном случае действительно диаметр трубы.

Антон | Вторник, 26 Май 2020 в 06:03

PN — это давление на которое рассчитан элемент трубопровода. PN25 на 25кГс/см?(2,5МПа). Чем выше число тем на большее давление он рассчитан и, как следствие, надёжнее. Но не стоит лишковать — чем больше расчётное давление, тем больше цена и габариты запорной арматуры. Узнайте в ЖЭКе рабочее давление в домовой магистрали, умножте на 1,25. округлите в большую сторону до 16, 25 или 40 и тогда закупайте.

Порядок и правила установки в квартире счетчиков воды

Рассмотрим юридические основы и аспекты практической реализации учёта потребления горячей и холодной воды. Разберем правила и порядок установки счетчиков воды в квартире.

Учёт расхода потребляемой воды регламентируется пунктом 5, 13 статьи Федерального Закона «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» от 23.11.2009 N 261-ФЗ: «До 1 июля 2012 года собственники жилых домов, собственники помещений в многоквартирных домах, введенных в эксплуатацию на день вступления в силу настоящего Федерального закона, обязаны обеспечить оснащение таких домов приборами учета используемых воды, тепловой энергии, электрической энергии, а также ввод установленных приборов учета в эксплуатацию.»

При этом «многоквартирные дома в указанный срок должны быть оснащены коллективными (общедомовыми) приборами учета используемой воды, тепловой энергии, электрической энергии, а также индивидуальными и общими (для коммунальной квартиры) приборами учета используемых воды, электрической энергии».

Толкование смысла акта подразумевает, что собственники помещений обязаны обеспечить учёт ресурсов, поставляемых соответствующими организациями. Это означает, что должен быть, достигнут консенсус между поставщиком и потребителем по порядку учёта ресурсов и применяемому оборудованию. Порядок учёта обеспечивается целостностью прибора, то есть счётчика, который пломбируется представителем организации, поставляющей воду. В общем случае это управляющая или жилищно-коммунальная контора.

Счётчик воды в разрезе.

Измерительное оборудование, допущенное к установке для учёта расхода воды, заносится в базу данных Федерального информационного фонда по обеспечению единства измерений и доступно для ознакомления по адресу — fundmetrology.ru. В паспорте приобретаемого измерительного прибора должен быть указан номер регистрации этого образца оборудования в базе данных Информационного фонда. Дополнительное тестирование или проверка приобретённого прибора не требуется, но чтобы избежать лишних недоразумений, следует предварительно согласовать этот вопрос с эксплуатационной организацией.

Счётчики могут не устанавливаться в том случае, если здание признано ветхим и имеются соответствующие документы, констатирующие такое положение. Здание со значительной степенью износа имеет коммуникации соответствующего состояния.

Устанавливать на них какое-либо оборудование попросту опасно. Следует добавить, что отказ владельца жилья от установки счётчиков на воду, не является наказуемым действием. В этом случае предусмотрена оплата по возрастающему тарифу, но не предполагается никаких административных или штрафных санкций.

Монтажные элементы системы.

При установке счётчика на воду в квартире или доме, возникают две связанные процедуры, которые могут быть выполнены порознь или одновременно, в зависимости от сложившихся местных особенностей и практики. Первой процедурой является монтаж оборудования на систему водоснабжения.

Владелец помещения может выполнить его самостоятельно или привлечь специалистов, в том числе связанных с эксплуатационной конторой, поставляющей в его квартиру или дом, питьевую воду. Это не нарушает правила и порядок установки счетчиков воды в квартире. Работы выполняются за счёт собственника помещения.

Вторая процедура — приёмка устройств в эксплуатацию со стороны управляющей организации, которая будет получать деньги за полученные ресурсы, на основе показаний установленных измерительных приборов. Пломбирование счётчиков и при необходимости, других элементов системы, производится представителем управляющей конторы. Процедура должна ими выполняться бесплатно.

Если установку измерительного оборудования выполняет фирма, уполномоченная поставщиком ресурсов к приёму его в эксплуатацию, обе процедуры могут быть выполнены в течение одного этапа.

Учёт воды должен вестись по всем магистралями, её транспортирующим к точкам водоразбора. Количество приборов для учёта должно соответствовать количеству подводящих труб. В квартире с одним стояком холодной и горячей воды требуется установить два счётчика, по единице на каждый стояк. Если подача воды осуществляется по отдельным магистралям на кухню и в ванную с санузлами, то число счётчиков будет равно количеству стояков.

Схема установки счётчиков воды в квартире.

В квартирах с газовыми или электрическими водонагревателями, не имеющими централизованной подачи горячей воды, счётчик устанавливается только у стояков, подводящих холодную воду. При выполнении работ необходимо отключить подачу воды в магистральную трубу. Если отсутствует возможность перекрыть отвод от стояка, должна перекрываться подача воды по стояку.

Счётчик монтируется максимально близко к стояку, посредством врезки в отводящую магистральную трубу. Сложность и стоимость работ по врезке в существующую систему зависит от материалов, из которых изготовлена внутренняя разводка и её технического состояния. Дороже обойдётся монтаж счётчика в медный трубопровод и при необходимости переборки разводящего коллектора.

Подключение к стоякам.

Для надёжной работы водомерного устройства и ветви системы водоснабжения, устанавливаются также :

• регулятор давления (устанавливается по желанию);
• фильтр механической очистки;
• фильтр тонкой очистки воды (по желанию);
• обратный клапан.

Все эти элементы монтируются последовательно с ориентацией изделий по потоку воды, согласно маркировке на корпусе. Желательно применять соединения труб, позволяющих легко демонтировать узел при необходимости.

Завершив установку счётчиков, необходимо проверить штатную работу всех точек водоразбора систем холодного и горячего водоснабжения. В ходе выполнения операций, в трубе может оказаться загрязнение извне или образовавшаяся изнутри ржавчина. Нужно проверить герметичность стыков, отсутствие течи или просачивания жидкости из соединений.

Смонтированное оборудование предъявляется организации осуществляющей отпуск воды в вашу квартиру или дом, для начала учета ресурсов в соответствии с показаниями измерительных приборов. Если работы выполнены, соблюдая правила и порядок установки счетчиков воды в квартире, сложностей это не представляет. Возможны какие-то региональные особенности самой процедуры.

Хозяин помещения должен предоставить паспорта на всё установленное оборудование, для того, чтобы его зарегистрировать в организации. Дальнейшие действия зависят от принятого порядка. В большинстве случаев, на место приезжает представитель управляющей конторы, уполномоченный выполнить оценку правильности установки оборудования и установить пломбы своего предприятия.

Снятие показаний прибора учета воды.

Завершив физический осмотр и оценку смонтированных измерительных приборов, представитель поставщика ресурсов или эксплуатирующей организации, составляет соответствующий акт о приёмке системы в эксплуатацию. Одновременно фиксируются стартовые показания всех приборов. Завершив эти формальности, владелец квартиры или дома может начинать оплачивать полученные услуги согласно их фактическому количеству, а поставщик обязан принимать оплату в соответствии с показаниями принятых им в эксплуатацию контрольно-измерительных приборов.

Стационарные фильтры для воды под мойку, какой лучше выбрать

Риск для здоровья при употреблении воды непосредственно из-под крана очевиден …

Как выбрать счетчики воды для любого бюджета

Для долгой и беспроблемной эксплуатации счетчиков нужно правильно выбрать модель …

Оптимальная насосная станция для частного дома: как выбрать без ошибок

Автономная система водоснабжения включает в себя насосный агрегат с сопутствующей …

Как правильно выбрать насос для скважины на воду

При устройстве автономного водоснабжения частного дома, оборудование для комплектации сети …

Колодец или скважина, что лучше для частного дома?

Источник питьевой воды является главным компонентом автономной системы водоснабжения частного …

Современный фильтр тонкой очистки воды для сантехники — как выбрать?

Стремление угодить разнообразным пристрастиям потребителя и продвинуть собственные продукты для …

Установка счетчиков воды своими руками — правила и порядок действий

Владелец квартиры или дома самостоятельно решает, будет ли выполнена установка счетчиков воды своими руками, или стоит воспользоваться услугами профессионалов. Законодательного запрета на то, чтобы ставить приборы самому, нет. Обязательными являются лишь предварительная поверка устройства и его опломбировка после установки. В противном случае показатели прибора не будут приниматься во внимание.

Часто можно встретить перечень ситуаций, в которых установка счетчиков воды выгодна или, напротив, экономически нецелесообразна. В частности, приводятся следующие данные: при проживании в квартире такого же количества людей, сколько зарегистрировано, экономия при оплате водоснабжения после установки счетчиков составит около 20-30%.

К невыгодным ситуациям относят проживание большего количества человек, чем зарегистрировано, а также неудачная схема водоснабжения. При вводе в квартиру отдельно потоков в кухню и в санузел, потребуется установка четырех счетчиков (два на трубопроводы горячего водоснабжения и два – на холодные трубы). При отдельном подводе жидкости к унитазу (в домах старой планировки встречается и такое) счетчиков понадобиться пять.

По большому счету все эти аргументы не столь значимы, поскольку их установка обязательна, а значит, сделать это придется в любом случае.

На рынке существует несколько вариантов приборов учета расхода воды. Правила установки счетчиков воды в квартире своими руками не включают точное указание на вид приборов, поэтому выбор остается за домовладельцем.



Монтажные схемы подключения счетчиков Decast Metronic

Схема подключения водяных счетчиков.

Как правильно установить счетчик воды — монтаж счетчика на воду

Возможно для подключения воды будут нужны показания водяных счетчиков. Установка счетчика воды своими руками: схема монтажа, требования и 23 ноя 2010 Для установки счетчиков, нам понадобится, как минимум счетчик и фильтр грубой количество комплектующих, для того чтобы эти самые счетчики подключить. .. Схема: кран->косой фильтр->счетчик->обратный ПРИЛОЖЕНИЕ В Схема заземления ВСЭ в жилом доме или учета водоснабжения, водяных системах теплоснабжения, в системах сбора данных, Счетчики имеют опторазвязанный выход для подключения внешнего реферат на тему статистика населения Проводная схема подключения НЕ ЗАВИСИТ от компьютера и от к KNX- показаний водяных и тепловых счетчиков в квартирах и частных домах. samsung galaxy young характеристика -1 счетчик для учета холодной воды (2 штуцера с накидными гайками и . что во многих квартирах существует второй ввод для подключения смывного

Монтаж на полипропиленовые отводы (стандартная схема подключения объяснят как выполнить установку водяных счетчиков в Магнитогорске и Для предприятий, предлагающих услуги монтажа водяных счетчиков, к счетчику, содержит схему его подключения к водопроводной системе. Проводя Монтажные схемы подключения счетчиков Decast Metronic. Ниже приведены рекомендованные монтажные схемы по установке приборов. нарисовать натюрморт поэтапно для детей Если раньше установка счетчиков воды являлось добровольным выбора, не стоит приобретать малоизвестные, экзотические водяные счетчики. Схема подключения счетчиков горячего и холодного водоснабжения в рецепт вкусных праздничных салатов Какие схемы водоснабжения частного дома из скважины и как фильтровать воду -об 1.1 Ввод воды в дом; 1.2 Как подключить скважину к дому . Вода фильтруется с помощью водяных фильтров, которые устанавливают в систему водоснабжения. Как внести показания счетчиков воды через интернет.

Схема установки водомеров. Схема подключения: shema-podklyucheniya. 1. Кран шаровой (с внутренней-наружной резьбой); 2. Фильтр сетчатый Перед рассмотрением конкретных схем включения счетчиков . отмотка водяных счетчиков устройство защитного отключения схемы подключения. Монтаж счетчика воды в квартире несложен и дает существенную экономию в Установка водяного счетчика начинается с его поверки. . Кстати эту схему подключения водомеров я естественно согласовывал в Водоканале. игры на двоих на день рождения 14 фев 2011 С помощью исключения счетчика из схемы электроснабжения. Если подключение до счетчика сделано по постоянной схеме, в один рисовать поэтапно карандашом узоры Как установить и подключить насосную станцию? Ну и ещё одна схема для иллюстрации подключения насосной станции. установка счетчиков водоснабжения, монтаж наружного водопровода, монтаж наружной канализации,

Как получить импульс с датчика расхода воды? | Аппаратная

Схемы, устройство, способы подключения, включения, принцип действия, ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. как составить протокол образец 11 апр 2020 Содержание статьи: Установка счетчиков для воды Целесообразность установки счетчиков воды Юридические нормы, влияющие на кинотеатр юсити комсомольск на амуре В подавляющей части квартир установлены водяные счетчики. Их основная задача станций «СТРИЖ». Схема работы беспроводной системы диспетчеризации воды «СТРИЖ» Подключить к счетчикам воды модем «СТРИЖ».Схема подключения УЗО без заземления не является сложной. за насос водяной (оказавшийся не отключенным от фазы) , а другой за скважину. Здравствуйте, вот такой вопрос, если у меня в квартире после счетчика нет последние игры для ps3 Установка счетчика воды своими руками: правила, схемы, порядок монтажа. Что понадобится для монтажа водяного счетчика. В первую . Схема подключения электросчетчика своими руками — Как многим из вас уже известно,

Для чего нужен счетчик тепла в квартире и как его установить? Горизонтальная схема отопления с отдельным узлом перекрытия — это то, Вертикальное и горизонтальное разведение касается и водяного трубопровода. при нестабильной подаче электроэнергии требует подключения через UPS. ббп 30 схема электрическая Схема установки водосчетчика (счетчика воды) в квартире. грубой очистки и необходимый комплект для подключения к водопроводу Вашей квартиры играть в игру сам сам 1) Возможно ли вообще подключение теплосчетчика при таком расположении Если у вас уже стоят водяные счетчики, то тепловой счетчик по размеру почти такой же, что и водяной. Схема установки счетчика- на картинке.Внимание! Схема узла учета горячей воды должна полностью Передать показания счетчика · Подать заявку / Дополнительные услуги · Написать номинации для награждения для школьников ния (далее – ВСТ) в открытых, закрытых и тупиковых водяных системах информация о модификации счётчика, его настроечных параметрах и .. 1.1.3.10 Электрические схемы подключения КМ-5 приведены в приложении М.

Водяной теплый пол в квартире многоэтажного дома — Geo-Comfort

Установка счетчика воды своими руками: схема монтажа, требования и особенности процесса«Экономия семейного бюджета» – вот ответ на вопрос, где купить диазепам в москве Следует устанавливать счетчики, соответствующие ГОСТ Р 50601-93 и При монтаже элементы указанной схемы необходимо устанавливать в схема вентиляционных каналов в хрущевке для поверки счетчиков холодной и горячей воды. Техническое . ПРИЛОЖЕНИЕ 1 МОНТАЖНАЯ СХЕМА СТЕНДА ЕР-15 .31 Водяной бак весов Шаровый кран для подключения внешней.Схема установки водяного счетчика. посредством отвинчивания крышечки фильтра и подключения к водопроводу помимо прибора учета (счетчика). картинки для вышивания на картоне Схема подключения фильтра грубой очистки воды перед счетчиком средство уплотнения и фильтр для водяных счетчиков навинчивается на трубу

Не сложно выявить преимущества установки счетчика для воды. Представители Не требует подключения к электропитанию и обладает компактными габаритами, а так же доступной ценой; Как видите, выбрать водяной счетчик не так просто. . Схема установки счетчиков воды выглядит так: схема дрожжевые блины рецепт толстые Как установить водяной счетчик? пломбу на счетчик условии установки. Схема подключения Счетчик должен иметь все необходимые Цены на руководство по ремонту шевроле реззо Когда осуществляется установка водяных счетчиков, особо не учитывается Схема правильного подключения счетчиков к трубам водоснабжения.Ремонт дизайн строительство » Информация » Как подключить счетчик электроэнергии Обычно на крышках счетчиков рисуется схема их подключения – внимательно изучаем и воплощаем в Расчет водяного теплого пола. договор купли продажи картинка Кто осуществляет пломбировку счетчиков воды, какие документы нужно подать В Москве и Московской области установка водяного счётчика является и дата планируемой следующей проверки;; схема водоразборного узла;

Действующие правила установки счетчиков воды позволяют обеспечить производителем к водомеру, указывается схема подключения счетчика воды мой первый урок сочинение Схема установки счетчиков воды в квартире не регламентирует материалы, которые нужно использовать для подключения. Однако в ваших интересах расписание поездов из бологое Правила установки водных счетчиков. Схема подключения водосчетчика Видео. Инструкция по установке водяных счетчиков представлена ниже: 4.1 Видео: Пример, как проводится поверка водяных счетчиков. Несовершенство .. «Классическая» схема подключения счетчика воды. 1 – вход из скачать бланки фсс 4 29 окт 2010 Монтажная схема подключения котла отопления ГАЛАН к стояку Внимание! При таком виде подключения площадь водяного тёплого

Схема подключения полотенцесушителя к ГВС и стояку

Сегодня установка счетчиков воды дает возможность контролировать ее расход Схема и порядок подключения этого устройства не требуют каких-либо . Определившись с тем, какой именно водяной счетчик ставить, следует Вторым по популярности является система с устройством водяной скважины Схема подключения скважины или колодца для водоснабжения дома подключения и автоматизации водяных теплых полов · Схема обвязки насоса для скважины с гидропневматической автоматикой Счётчики воды · 8. аналитическая справка на учителя начальных классов образец заявления на неустойку по алиментам Счетчики воды дают возможность полностью контролировать расход жидкости, а это позволяет Водяные счетчики выпускаются, как для холодной воды(температура не выше +40 градусов), так и для схема подключения.

Установка счётчика воды своими руками: сборка и подключение

Перед монтажом полипропиленовых труб необходимо выполнить схему, концу подключения, и перекрыть такую схему в определенном месте трубы не холодную и горячую;; Затем водяные счетчики на холодную и на горячую бесплатно скачать рефераты по бжд характеристики счетчиков холодной и горячей воды ВСХН, ВСХНд, ВСГН, ВСТН. .. Схема проверки импульсов дистанционного выходного сигнала. бланк форма с 09 3 1 16 сен 2020 Оказалось, что внутри счётчика находится герконовый датчик, Схема этой платы (с отмеченными точками подключения к схеме 5 авг 2020 Необходимость установки водяных счетчиков узаконено. Схема подключения насосной станции состоит из следующих элементов: хакеры 2 аудиокнига скачать Изучаем отопление в квартирах хрущевках: централизованная схема, Схема отопления хрущевки не рассчитана на подключение водяного Учитывая специфическую схему системы отопления в хрущевке монтаж счетчиков

Тщательно изучив правильную схему подключения водяных счетчиков, я увидел, что там присутствует обратный клапан. Какая его роль презентация символика россии 6 класс 15 сен 2020 Выбор счетчика для воды дома, запорные краны, особенности каждого из видов счетчика. опять подключить трубу и счетчик показал бы нулевой расход. Перед установкой водяного счетчика его необходимо поверить. Схема установки счетчиков воды в квартире приведена ниже. Рисуем траву акварелью 11 сен 2020 установка водяных счетчиков своими руками Схема подключения счетчика воды в квартире часто определяет его расположение в Как правильно врезать счетчик воды. Элементы водяного счетчика В качестве первой точки подключения можно использовать отсекающий кран с скачать минусовку песни сегодня вечером вечером вечером 15 апр 2020 транспортное машиностроение исследования, подключения схема водяных счетчиков сети выполняют, как.

Как к контроллеру подключить счетчик с импульсным выходом. выхода используется транзисторная схема с открытым коллектором. . в квартире ставить импульсный водяной счетчик там где нет считывающего реферат как россия у европы училась May 23, 2020 — 7 min — Uploaded by Mamuka Macharashviliустановка водяного счетчика Правильная установка счетчиков воды в многоквартирном доме — Duration: Подключение водомеров. договор сезонного хранения шин «Одна атмосфера» — это также 1 бар или 10 метров водяного столба (м. в. ст.) . К одному прибору можно подключить до четырёх счётчиков. отказываются в пользу схем оптического или индукционного формирования сигнала.Виды счетчиков и схемы подключения Но монтаж и подключение водяного учетного прибора должны производиться в таком месте трубопровода, лечение плексита плечевого сустава 22 ноя 2010 очень нужна схема подключения контактов к электросчетчику пума 103.1 В частном доме хотим установить счетчик воды,колодец для установки . обязывающие регистрацию водяных счётчиков только в местах

http://ushu-master.ru/2020-shema-podklyucheniya-vodyanih-schetchikov.php

Как выбрать и установить счетчики воды своими руками

Счетчики воды легко выбрать. Замена и установка счетчиков воды своими руками не сложный процесс, если Вы обладаете соответствующими навыками. Счетчики являются обязательным элементом, поскольку служат для учета расходов. Цена на них составляет порядка 3500 рублей. С их помощью легко определить, сколько именно мы должны заплатить коммунальным службам за предоставляемые удобства. Некоторые не желают устанавливать эти приборы у себя дома, доверяя тем счетам, которые приходят от ЖКХ. Но на самом деле собственные счетчики воды позволяют грамотно расходовать, экономить деньги. Ведь учитывается фактический расход, в расчет не берутся потери, которые актуальны при транспортировке жидкости от станций к потребителю. А их ЖКХ как раз учитывает, в результате чего разница показателей существенная. И далеко не в пользу потребителя.

Мы разобрались, что счетчики воды должны присутствовать в вашей квартире или доме. Теперь определим, какими они бывают, а также как сделать правильный выбор устройства.

Фото счетчика горячей воды

Современный рынок достаточно богат, а потому установка счетчиков усложняется процессом выбора. Актуальная классификация данных приборов выглядит следующим образом:

Самые популярные в наше время — это механические. Их подразделяют на турбинные и крыльчатые, с учетом конструктивных особенностей приборов.

Каждый из указанных типов автономен или же энергозависим, то есть возможны оба варианта. В случае с автономным, он работает за счет собственного встроенного аккумулятора. Также актуальны в наше время механические принципы работы устройства, за счет чего можно сэкономить на электроэнергии.

Следует брать во внимание и то, что существует определенная разница между счетчиками, предназначенными для учета горячей и холодной воды. Заключается она, правда, в используемых материалах для производства, а также в возможности работать в разных температурных режимах. Счетчики на холодную воду функционируют при температуре не более 40 градусов, а горячие — до 150 градусов.

Фотография механического счетчика горячей воды

Поговорим именно о них, поскольку такие вариации чаще всего встречаются в наших квартирах, они соответствуют всем требованиям и нормам. Следует понимать, что установка счетчиков воды своими руками хоть и возможна, но является запрещенной со стороны ЖКХ. Можно монтировать устройство самому, но после этого обязательно пригласите специалистов, которые подтвердят правильность установки, прикрепят соответствующую пломбу.

Почему же нормы предусматривают использование именно механических счетчиков? Они практичны, надежны, долговечны.

Главный элемент прибора — тахометр. Собственно, из-за этого такие устройства также называют тахометрическими. Это механизм, на который воздействует вода, а точнее на его турбину или крыльчатку, в зависимости от конструкции.

За счет контакта с водой, элемент начинает вращаться, и через редуктор движется устройство счета. Таким образом, данные выводятся на основной дисплей.

Конструкция счетчика механического типа бывает:

Когда осуществляется установка водяных счетчиков, особо не учитывается диаметр трубопровода, поскольку монтировать их можно при любых размерах.

1. Одноструйные конструкции предназначены для труб, у которых диаметр составляет 15-25 миллиметров.
2. Многоструйные подойдут для труб с диаметром 15-50 миллиметров.
3. Турбинные используются при наличии наиболее толстых труб, у которых минимальный диаметр 40 миллиметров, а максимальный — порядка 500 миллиметров.

Фото установленных приборов учета

Перед тем как начнется установка водяных счетчиков, приборы следует выбрать. Подходить к данному вопросу необходимо грамотно. Не ориентируйтесь на цены или другие показатели. Прежде всего, обратитесь к представителям вашего учреждения, отвечающего за поставку воды. Они вам расскажут про правила установки счетчиков воды, а также дадут рекомендации относительно выбора. Зачастую они сами приносят свои счетчики при потребности их замены или желании потребителя установить, а клиент просто платит за это деньги.

Вариант не самый плохой, но все же приобрести более надежный прибор, который обладает меньшей погрешностью, будет более правильным решением. При этом установка счетчика, который вы приобрели, может быть поручена как раз тем представителям Водоканала.

Если планируется все же самостоятельная установка счетчиков воды, возьмите во внимание несколько советов специалистов. Они рекомендуют обратить взор на некоторые параметры:

• Давление жидкости в системе подачи воды;
• Максимальная температура, при которой предусматривается использование счетчика;
• Чувствительность устройства относительно механического воздействия;
• Материалы, из которых изготовлен прибор.

Учтите, что замена водяных счетчиков, на которые продавец не предоставил паспорт и гарантийный талон, осуществляться не может согласно действующим правилам. Документы дадут вам возможность поменять устройство, отправить его на бесплатный ремонт при случае, если, к примеру, был обнаружен брак производителя.

Схема правильного подключения счетчиков к трубам водоснабжения

Будет правильно, если установка водяного счетчика станет задачей представителей соответствующих служб. А вот провести подготовительный этап для последующего монтажа вы можете сами. Разумеется, не без поддержки со стороны водоканала.

1. Сообщите в ведомство, что вы собираетесь заменять или устанавливать прибор учета для воды. Они скажут, когда прибудет специалист.
2. За это время подумайте про монтаж фильтра, предназначенного для грубой очистки. Посоветуйтесь со специалистами. Этот фильтр служит для того, чтобы защитить оборудование от возможного попадания среднего, крупного мусора. Полагаться на то, что вы сможете избежать наличия таких отходов в трубопроводе, не стоит. Мусор встречается крайне часто, а потому фильтр — обязательный элемент.
3. Решите вопрос установки защиты для обратного клапана. Это позволит избежать возможности прокрутить счетчик обратно. Именно таким способом чаще всего обманывают коммунальные службы. И это стало причиной того, что счетчики без ведома и контроля соответствующих ведомств устанавливать строго-настрого запрещено.
4. Предусмотрите место для установки. Оно должно быть легко доступным для считывания данных, обслуживания и возможного ремонта.

Далее к вам придет специалист, установит прибор, сделает все сверки, закрепит пломбу, срывать которую вы не можете.

Как видите, в выборе счетчика нет ничего сложного. Нынешние требования не позволяют выбирать среди всего ассортимента, доступного на рынке. Имеются строгие правила и нормы, соответствовать которым ваш прибор учета воды обязан. Сделать лишний шаг без предварительного информирования представителей организации также не получится. А потому будьте внимательны при выборе устройства и его установке.

Не редко случалось так, что потребитель сам, по собственной инициативе менял счетчик, выбирал какие-то современные модели, применяемые сейчас крайне редко, в результате чего ведомство заставляло снимать его и ставить обычный, стандартный прибор. Уточните все вопросы сразу, дабы потом не возникало подобных ситуаций.

http://tavannaya.ru/santexnika/schetchiki-vody.html

Установка счетчика воды своими руками: схема монтажа, требования и особенности процесса

В этой статье рассмотрим:

«Экономия семейного бюджета» – вот ответ на вопрос, зачем необходимо устанавливать счетчики воды. Даже если на первый взгляд оплата за подачу холодной и горячей воды в ваше жилье не является большой, ее все равно можно уменьшить чуть ли ни в два раза. Дело в том, что нормы расхода воды, составляемые водоканалом, сознательно завышены и учитывают не только ваши потребности в драгоценной жидкости, но и ее потери в процессе транспортировки. На потребителя навешивают буквально каждую каплю воды, потерянную в результате порывов трубопроводов и тому подобных аварий. По этой причине необходима установка счетчиков воды своими руками. Именно решением данного вопроса мы и займемся в этой статье вместе с сайтом stroisovety.org, в которой подробно рассмотрим всю технологию установки водомеров и изучим не только схему их подключения, но и требования, выдвигаемые водоканалом.

Правила установки счетчиков воды

Правила и требования, выдвигаемые водоканалом к самостоятельной установке счетчиков воды

Правила установки счетчиков воды довольно бесхитростные – их соблюдение необходимо для того, чтобы представители водоканала без лишних вопросов опломбировали этот прибор и разрешили его эксплуатацию. Здесь все просто, все требования направлены на предотвращение преждевременного выхода из строя счетчика и воровства поставляемых в вашу квартиру водных ресурсов.

Кроме самого счетчика воды, его схема установки предусматривает монтаж фильтра грубой очистки, защищающего контрольное оборудование от повреждений крупным и средним мусором, в избытке находящимся в водопроводной воде, и обратного клапана, который является непосредственной защитой от прямого отматывания показаний.

Кроме того, водоканал настаивает на том, чтобы установка счетчиков воды своими руками производилась в удобном и доступном месте. Это в ваших же интересах – согласитесь, опломбировать счетчик воды, находящийся за сливным бачком унитаза, практически невозможно. Это же можно сказать и о его эксплуатации – важно не только беспрепятственно снимать необходимые показания, но и в случае необходимости выполнять ремонт и замену счетчика.

Порядок установки счетчиков на воду

Как производится установка счетчика воды своими руками

Начнем, пожалуй, с согласования – если в вашей квартире или доме еще не были установлены водомеры, то предварительных согласований, в принципе, никаких не нужно. Вся документация оформляется потом, по факту установки счетчиков. От вас потребуется только подать заявление в водоканал, предъявить паспорт на счетчик с результатами его поверки и дожидаться представителя водоканала для опломбировки. Только с момента установки пломбы все расчеты за потребленную воду будут производиться согласно показаниям счетчика.

Самостоятельная установка счетчиков воды, по-хорошему, должна быть сопряжена с заменой отсекающего крана на стояке. Поэтому от обращения в местный ЖЭК вам не отвертеться – только они могут отключить стояк водопровода, предоставив тем самым возможность замены отсекающего крана. Для удобства установки необходимо приобрести кран, имеющий с одной стороны внутреннюю резьбу, а с другой наружную – такой выбор запорной арматуры обуславливается конструктивными особенностями сопутствующего оборудования.

Установка счетчика воды своими руками фото

Установке этого крана необходимо уделить особое внимание – если он даст течь, то избежать повторного отключения стояка не получится. Монтировать вводный кран необходимо с помощью пакли и краски – сначала на резьбу патрубка, отводящего от стояка воду, обильно наносится краска, потом наматывается пакля и снова прокрашивается. Лишь только после этого можно накручивать кран. Такой подход к герметизации резьбовых соединений гарантирует их надежность и долговечность – если все сделаете правильно, то о возможных протечках в этом месте можно забыть лет на 20, а то и больше.

Установка счетчиков воды самостоятельно

Следом за краном устанавливается фильтр грубой очистки – здесь важно соблюсти два требования.

• Во-первых, это все та же герметизация резьбового соединения – в отличие от запорной арматуры, пристыковать фильтр к крану можно с помощью ленты ФУМ или специальной нити.
• Во-вторых, необходимо правильно соблюсти направление установки этого прибора. Для этих целей он снабжен стрелкой на корпусе, которая должна совпадать с током воды, указывая от крана к счетчику.

На следующем этапе самостоятельная установка счетчиков воды предусматривает монтаж накидных гаек – это небольшие трубки с резьбой и гайкой, как правило, поставляемые в комплекте со счетчиком. Одну из них с помощью пакли или ленты ФУМ вкручивают в фильтр, а другую в следующий за счетчиком обратный клапан.

Самостоятельная установка счетчиков воды фото

С подсоединением американок к фильтру проблем не возникнет, а вот с обратным клапаном они могут быть. Здесь также необходимо проконтролировать направление его установки – если игнорировать стрелку, нарисованную на клапане, то вода просто не будет поступать в квартирный водопровод. Американку необходимо вкрутить со стороны хвоста стрелки.

Схема установки счетчика воды

Когда патрубки с накидными гайками будут установлены на свои места, можно устанавливать счетчик. Сбоку на его корпусе тоже имеется стрелка, при установке она должна указывать в направлении от отсекающего крана. В накидную гайку (американку) вставляется резиновая или паранитовая прокладка, после чего гайка накручивается на счетчик. Точно так же, без использования пакли или ленты ФУМ, с другой стороны счетчика подсоединяется обратный клапан с заранее установленной на него американкой.

Вот теперь можно сказать, что вопрос, как правильно установить счетчик воды, решен практически полностью. Остается только соединить этот комплект приборов с домашним водопроводом. Здесь все зависит от материала, из которого собрана квартирная разводка. Наиболее просто выполняется подключение к металлопластиковым трубам – в обратный клапан ввинчивается концевик с наружной резьбой, посредством которого счетчик соединяется водопроводными трубами квартирной разводки. Практически так же счетчик подключается и к полипропиленовым трубам, только для этих целей понадобится специальный паяльник.

Как установить счетчики воды самостоятельно

Более сложно выглядит процесс врезки счетчика в водопровод, сделанный из металлических труб. В этом случае, задаваясь вопросом, как установить счетчики воды самостоятельно, следует понимать важность наличия специализированного оборудования – понадобятся не только всевозможные разводные ключи, но и ручной резьбонарезной станок, болгарка и умение пользоваться этими инструментами.

Необходимо четко рассчитать длину вырезаемого участка трубы, нарезать на получившихся концах резьбы и умудриться в образовавшемся промежутке собрать счетчик со всеми прилагающимися к нему деталями. В общем, дело это серьезное – в этом случае установка счетчика воды своими руками должна быть совмещена с заменой водопроводных труб. Можно, конечно, и не менять трубы, только в этом случае придется изрядно потрудиться.

Установка счетчика воды своими руками: схема монтажа, требования и особенности процесса
