Схема электросчетчика

Как подключить электросчетчик. Выбор счетчика и схемы подключения

Конечно, подключить электросчетчик, можно прибегнув к услугам профессиональных электриков, однако за это они запросят у вас довольно крупную сумму денег. Ну, а если вы не хотите переплачивать лишние деньги, то подключить электрический счетчик можно самостоятельно, благо, что дело это совсем не такое сложное, каким кажется на первый взгляд.

Конструктивно, все электросчетчики можно разделить на две большие группы: механические (они же индукционные) и современные цифровые приборы. Свои прямые обязанности, то есть учет потребления электроэнергии, и те и другие выполняют совершенно одинаково, однако электронные счетчики стоят значительно дороже. Электронные счетчики могут похвастать тем, что они могут работать при температуре ниже нуля градусов, в отличие от индукционных счетчиков, которые не могут работать в условиях пониженной температуры. Поэтому для квартиры вполне подойдет индукционный электросчетчик, ведь температура в ней вряд ли понизиться ниже нуля градусов, а стоит он, как уже отмечалось, дешевле.

Также электросчетчики различаются и по количеству фаз, есть однофазные счетчики и трехфазные. Тут нужно исходить от характера сети в конкретном помещении. Чаще всего трехфазные счетчики рекомендуют устанавливать в коттеджах и больших загородных домах, в обычных же квартирах, вполне подойдет и однофазный электросчетчик.

Еще один важный параметр электрических счетчиков – класс точности. Градация точности всех существующих электросчетчиков варьируется в пределах 0,5-2,5 ед. Чем больше цифра точности, тем менее точной являются показания счетчика. То есть цифра в 2,5 единиц это уже довольно большая погрешность. Такие счетчики выпускались по старым стандартам и уже не выпускаются. Самыми распространенными и востребованными для бытовых нужд, являются счетчики с показателем в 2,0 ед.

Однофазный счетчик устроен таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). В трехфазных приборах потребители электричества разведены на группы, что более безопасно. Для примера разберемся, как подключить электросчетчик однофазный и трехфазный.

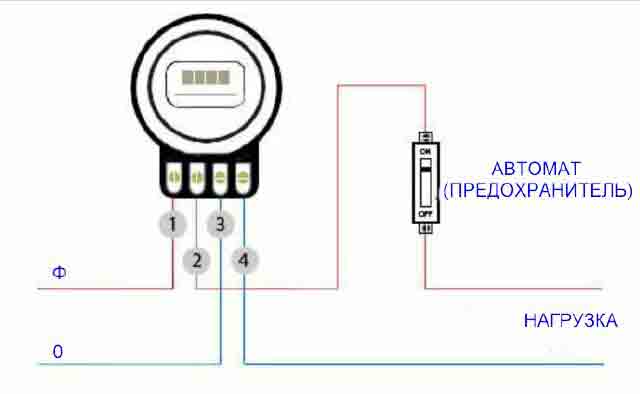

На однофазном аппарате имеются четыре клеммы (на рисунке 1 отмечены номерами). Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети. Чтобы не ошибиться в монтаже сверяйтесь со схемой подключения электросчетчика (рис. №1).

Трехфазный электросчетчик подключить немного сложнее, хотя принцип тот же. На таком контроллере имеются 8 клемм. Действуя по аналогии с подключением однофазного счетчика, подключаем провода. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций. Для безопасности, входные провода лучше подключить через четырехполюсный вводной автомат, а также поставить однополюсные автоматы для каждой группы потребителей. Все это наглядно показано на рис.№2.

При копировании информации с сайта, обратная активная ссылка обязательна!

http://sovetyporemontu.ru/elektrika/kak-podklyuchit-elektroschetchik-vybor-schetchika-sxemy-podklyucheniya.html

Схема подключения счетчиков электроэнергии однофазных и трехфазных

Все счетчики электроэнергии имеют измерительные токовые обмотки ОТ и обмотки напряжения ОН. Схема подключения счетчика электроэнергии однофазного и трехфазного во многом сходны. Схема подключения счетчика электроэнергии трехфазного с помощью измерительных трансформаторов несколько отличается от схем подключения счетчиков электроэнергии напрямую. Все эти схемы подключения счетчиков электроэнергии будут рассмотрены ниже.

Схемы подключения счетчиков электроэнергии включаемых напрямую

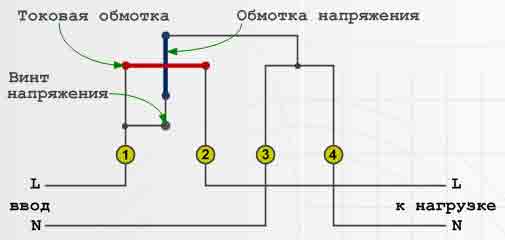

Однофазные электросчётчики, схема приведена ниже, имеют четыре контакта на клеммной колодке.

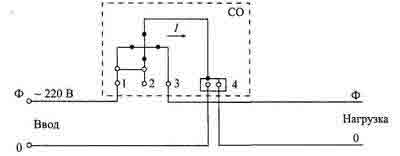

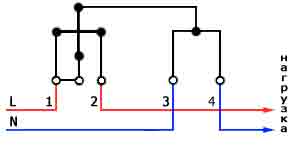

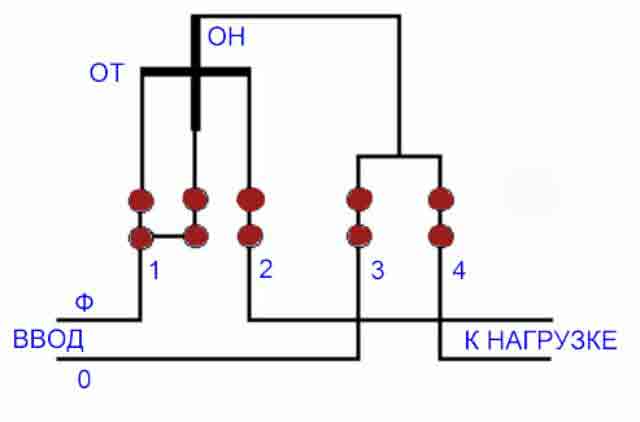

Схема счетчика электроэнергии однофазного

На вход подается фаза (Ф) и нулевой (0) провода. Выход со счетчика идет на нагрузку. Как видно из схемы счетчика электроэнергии он имеет две обмотки. Одну токовую – ОТ, и одну обмотку напряжения ОН.

Схемы включения однофазных электросчётчиков типичные, и не зависят от типа счётчика. Соответственно клемма 1 служит для подачи питания — фазы, клемма 2 – это выход на нагрузку. Подходящий нуль подают на клемму 3, выход нуля на клемму 4. Счетчики подключаются напрямую, без трансформаторов тока. Ниже приводится схема подключения счетчика электроэнергии однофазного.

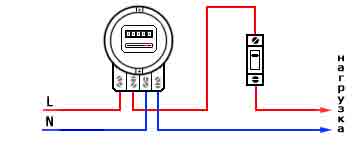

Схема подключения однофазного электросчётчика

Схема подключения счетчика однофазного

А вот трёхфазные счётчики электроэнергии, могут иметь несколько видов схем подключения, это зависит от типа счётчика. Есть два вида схем, для счётчиков прямого включения (на ток более 5 А). Эти приборы подключают к сети напрямую, без трансформаторов тока, а также схемы для счётчиков электроэнергии с номинальным током 5 А, которые можно подключать как напрямую, так и с трансформаторами тока. Буква У в обозначениях счётчика (СА4У-И672М) обозначает, что он может быть подключен двояко — напрямую и через трансформатор тока. Ниже дается схема подключения счетчика электроэнергии трехфазного прямого включения. На схеме показаны фазы А, В, С и также 0. А также по три токовых обмоток ОТ1-ОТ3 и три обмотки напряжения ОН1-ОН3.

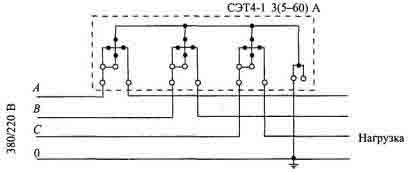

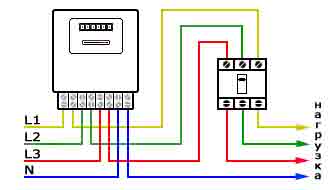

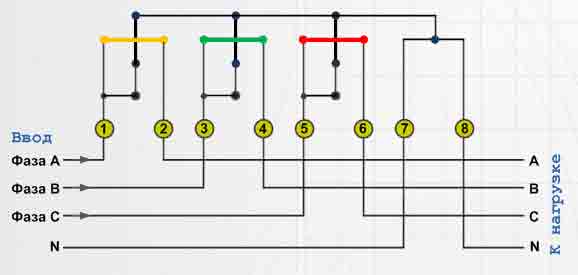

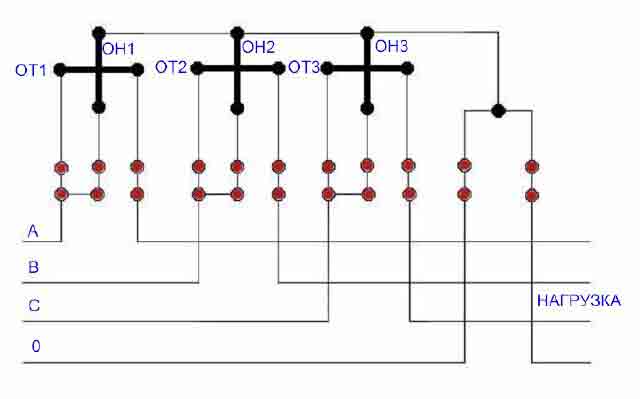

Схема подключения трёхфазного электросчётчика прямого включения

Схема подключения счетчика электроэнергии трехфазного напрямую

Схемы подключения счетчиков электроэнергии включаемых через токовые трансформаторы

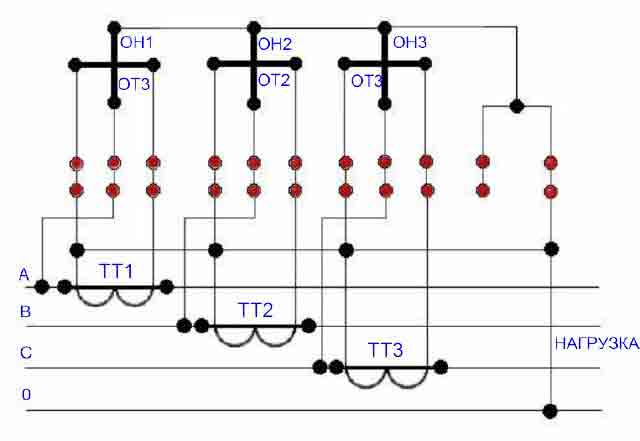

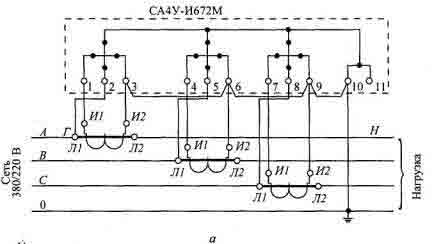

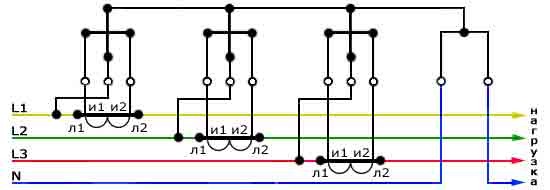

Схема подключения счетчика электроэнергии трехфазного через трансформаторы тока показана на рисунке. На схеме показаны фазные провода – А, В, С и нулевой 0. Также показаны трансформаторы тока – ТТ1 – ТТ3.

Схема подключения трёхфазного электросчётчика с помощью измерительных трансформаторов тока

Схема подключения счетчика электроэнергии трехфазного через трансформаторы

При монтаже, подключении счетчиков любого типа необходимо пользоваться заводской документацией на приборы и трансформаторы тока.

http://masterovoyy.ru/elektrosnabzhenie/sxema-podklyucheniya-schetchika-elektroenergii

схема электросчетчика

Схема подключения 1-фазного электросчетчика

Под клеммной крышкой любого однофазного электросчетчика расположены четыре силовые клеммы. На две из них поступает переменное однофазное напряжение, а с двух других снимается и подается на нагрузку — электропроводку. По этой схеме подключаются любые однофазные электросчетчики, независимо от их типа (как индукционные, так и электронные), исполнения и рабочих параметров.

Схема подключения 1-фазного электросчетчика

Как видите, схема подключения однофазного электросчетчика довольно проста. Питающее вводное напряжение подается на клеммы 1 и 3 счетчика, причем фазный провод соединяется с клеммой 1, а нулевой — с клеммой 3. Снимается со счетчика и подключается к нагрузке (электропроводке) напряжение с клемм 2 и 4: с клеммы 2 — «фаза», с клеммы 4 — «ноль».

Схема подключения трехфазного электросчетчика

Схемы подключения трехфазных электросчетчиков могут отличаться наличием в них трансформаторов тока или напряжения. Чаще всего, для учета электроэнергии в быту применяются счетчики прямого (непосредственного) включения с номинальным рабочим диапазоном токов от 5 А и более. Измерительные трансформаторы в таких схемах не применяются. Рассчитаны такие электросчетчики на номинальные токи 5, 10, 20, 50 А. Подключение токовой цепи этих счетчиков осуществляется последовательно с сетевыми проводниками.

Схема подключения трехфазного электросчетчика прямого включения

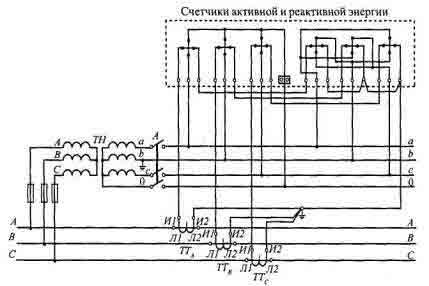

Измерительные трансформаторы тока и напряжения напряжения в электроустановках применяются для для расширения пределов измерения приборов учета — по току и, соответственно по напряжению. Их функция — уменьшение первичных токов и напряжений до безопасных значений для электросчетчиков, реле защиты или устройств автоматики.

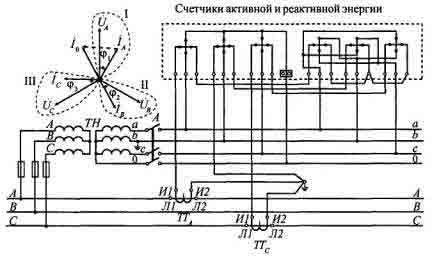

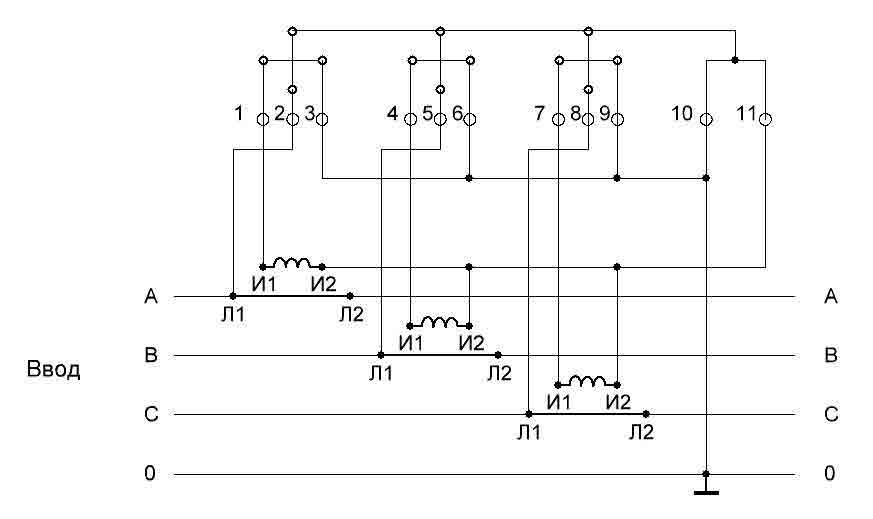

Схема подключения трехфазного электросчетчика через трансформаторы тока

Где л1 и л2 (линия 1, линия 2) — выводы, начало и конец первичной обмотки трансформатора тока (ТТ), и1 и и2 (измеритель 1, измеритель 2) — выводы вторичной обмотки трансформатора тока.

http://trigada.ucoz.com/publ/skhema_podkljuchenija_odnofaznogo_i_trekhfaznogo_schetchika/1-1-0-242

схема электросчетчика

Для определения и контроля количество потребленной электроэнергии необходимо выполнить грамотное подключение счетчика. Рассмотрим существующие методы подключения трехфазных проборов учета.

Предполагаемая схема подключения счетчика будет определяться его типом. Сегодня существует несколько разновидностей трехфазных счетчиков:

— прямого подключения (счетчики 0.4кВ);

— косвенного подключения (через измерительные трансформаторы);

Приборы данного типа включаются в эклектическую сеть напрямую, по аналогии с однофазными счетчиками. Они обычно рассчитаны на небольшую пропускную мощность (ток до 100 А), отверстия под провода имеет сечение 25мм2 (или даже 16 мм2).

Процесс подключения проводов имеет вид:

— 1 – ввод фазы А; — 2 – к нагрузке фазы А; — 3 – ввод фазы В; — 4 – к нагрузке фазы В; — 5 – ввод фазы С; — 6 – к нагрузке фазы С; — 7 — ввод нуля; — 8 – вывод нуля к нагрузке.

2. Трехфазные счетчики полукосвенного включения

Данные приборы включаются в сеть через трансформаторы тока, благодаря чему появляется возможность использовать их в сетях с довольно высокими мощностями (до 60кВт). Используя такой способ учета, для определения расхода нужно разность показаний умножать на установленный коэффициент трансформации.

Существует несколько разновидностей подключения счетчиков полукосвенного подключения.

Процесс подключения проводов имеет вид:

— контакты 3, 6, 9, 10 – замыкаются и подключаются к нулевому проводу; — контакты И2 – замыкаются, подключаются к клемме 11; — 1 – к И1 фазы А; — 4 – к И1 фазы В; — 7 – к И1 фазы С; — 2 – к Л1 фазы А; — 5 – к Л1 фазы В; — 8 – к Л1 фазы С.

Рисунок — Схема подключения «звездой»

2) Десятипроводная схема

Эта схема характеризуется улучшенной электробезопасностью, ввиду изоляции друг от друга цепей тока и напряжения.

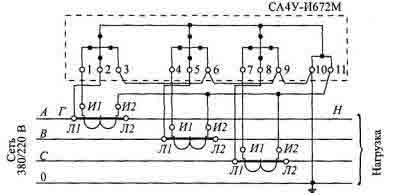

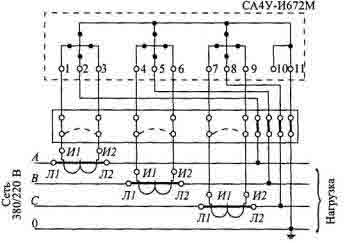

Рисунок — 10-ти проводная схема

3. Трехфазные счетчики косвенного подключения

Эти устройства предназначены для выполнения учета электроэнергии на высоковольтных присоединениях (6-10кВ и более), подключение реализуется при помощи трансформаторов напряжения, тока.

Ниже представлены о сновные схемы подключен ия трехфазных счетчиков через трансформаторы тока и напряжения:

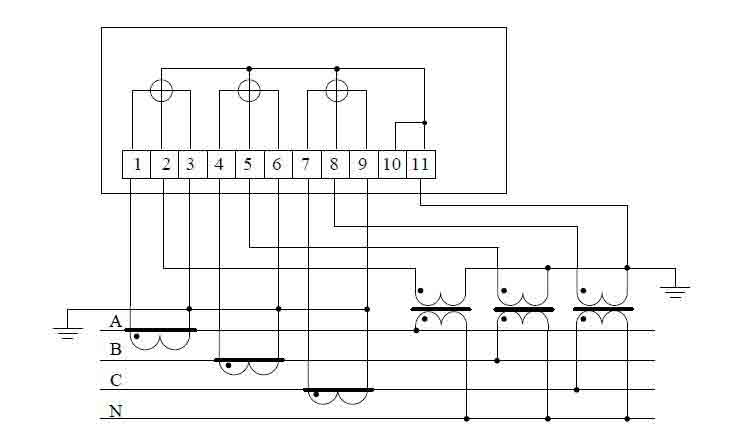

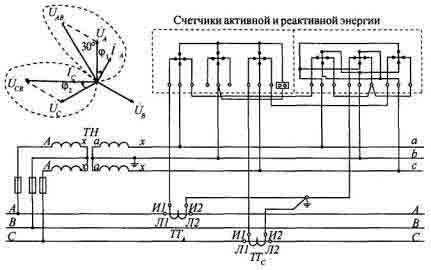

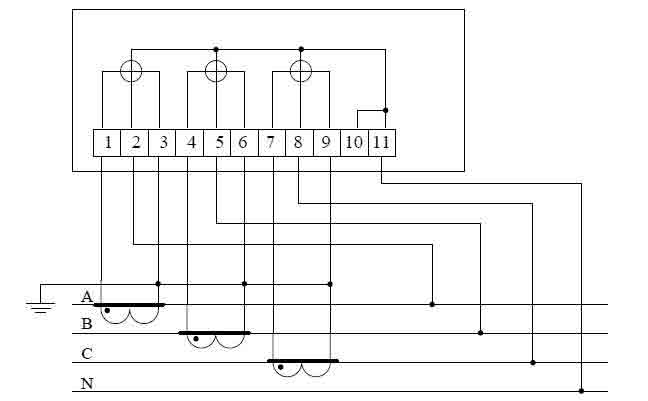

1) Схема включения трехэлементного счетчика в четырехпроводную сеть с заземленной нейтралью: (рисунок ниже)

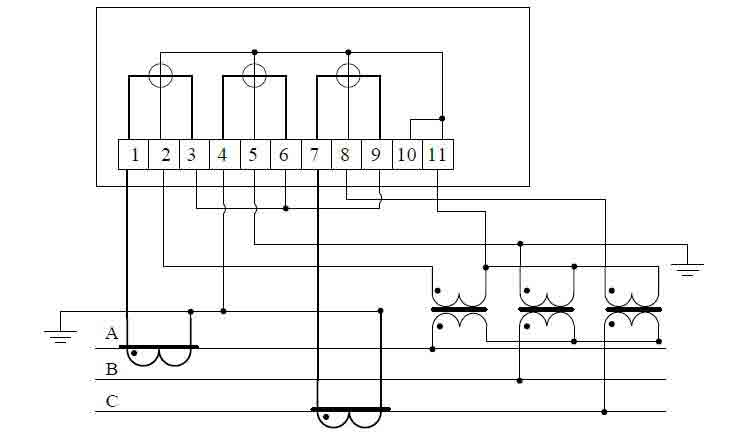

2) Схема включения трехэлементного счетчика в четырехпроводную сеть. Три трансформатора тока, прямое подключение к напряжению: (рисунок ниже)

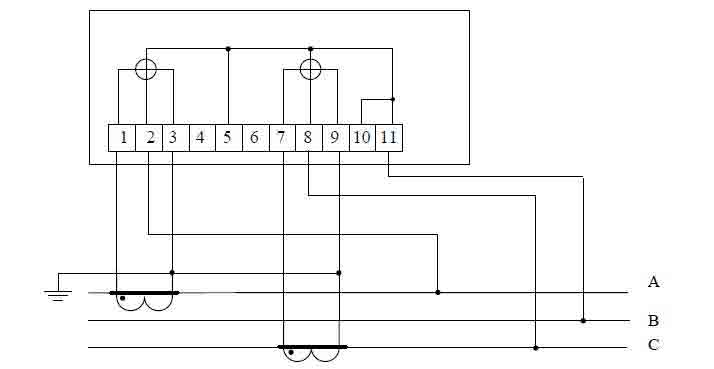

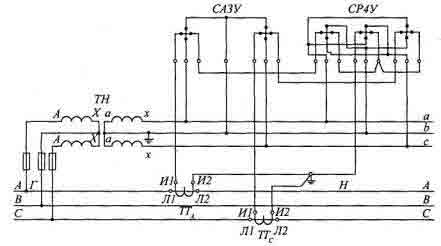

3) Схема включения трехэлементного счетчика к трехпроводной линии — два трансформатора тока, три трансформатора напряжения: (рисунок ниже)

При подключении трехэлементного счетчика по схеме №3:

— ток по фазе В вычисляется с вычетом тока нулевой последовательности;

— не используются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);

— активная и реактивная мощности по фазе В вычисляются с вычетом тока нулевой последовательности из фазного тока;

— учет электрической энергии ведется с учетом вышеприведенных замечаний.

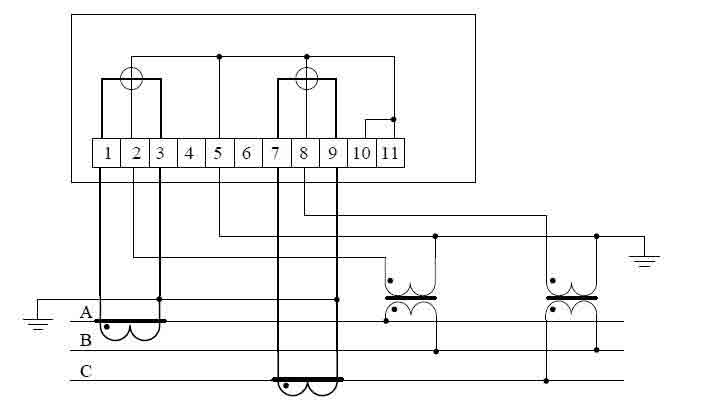

4) Схема включения двухэлементного счетчика к трехпроводной линии — два трансформатора тока, два трансформатора напряжения (рисунок ниже)

При подключении счетчика по схемам №4 и №5:

— не измеряется напряжение нулевой последовательности основной частоты (симметричные составляющие);

— не измеряются токи прямой, обратной и нулевой последовательности основной частоты (симметричные составляющие);

— мощности присоединения вычисляются по формулам;

— учет электрической энергии ведется с учетом вышеприведенных замечаний.

5) Схема подключения двухэлементного счетчика к трехпроводной линии – два трансформатора тока, прямое подключение по напряжению (рисунок ниже)

Внимание!: Возможность подключения по конкретной схеме должена быть указана в паспорте или руководстве на конкретный тип счетчика.

Рекомендуйте эту статью другим!

• Вы здесь:
• Главная
• Электрические сети

Анализ повреждаемости трансформаторов мощностью 16 и 25 МВА класса напряжения 110 кВ

Защита от перенапряжений, причины возникновения, защита от молний, методы

Расследование несчастных случаев в электроустановках

Электрические машины постоянного тока: виды и принцип их работы

© 2020 Сайт посвящен энергетике, электротехнике и электронике

http://pue8.ru/elektricheskie-seti/384-skhema-podklyucheniya-trekhfaznogo-elektroschjotchika.html

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими руками

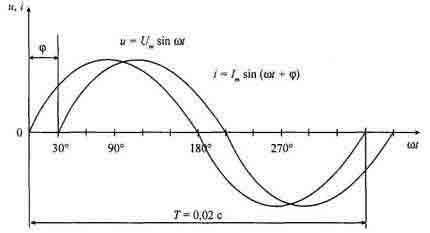

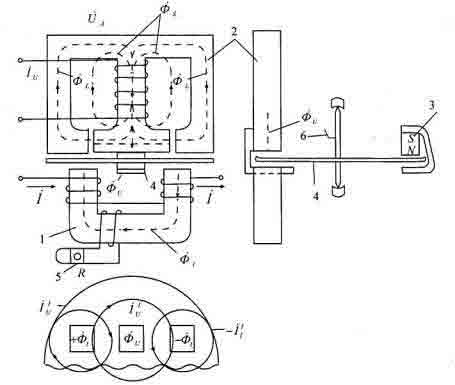

Счетчик является прибором, который реагирует не только на значение энергии, но и на направление ее передачи. Свойство счетчика реагировать на направление энергии приводит к обязательной необходимости включать токовую цепь счетчика и цепь напряжения согласованно, так чтобы при положительном направлении энергии диск вращался в соответствии со стрелкой. Перед рассмотрением конкретных схем включения счетчиков перечислим несколько общих положений

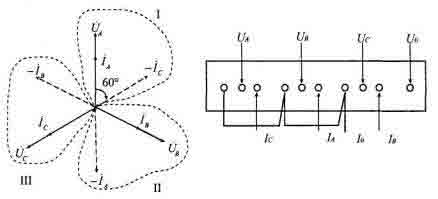

Зажимы токовой обмотки счетчика и обмотки напряжения, подключаемые со стороны источника питания, условно называются однополярными. На схемах однополярные выводы обмоток счетчика (начала обмоток) обозначают звездочкой. Однополярный зажим цепи напряжения всегда располагается рядом с соответствующим зажимом токовой обмотки и у счетчиков непосредственного включения соединяется с токовым зажимом съемной перемычкой.

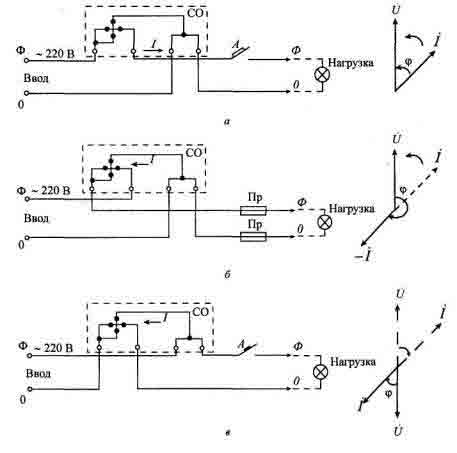

Ранее, при описании счетчиков, отмечалось, что зажимы токовых обмоток обозначаются буквами Г (генератор) и Н (нагрузка). При этом генераторный зажим соответствует началу обмотки, а нагрузочный – ее концу. При подключении счетчика необходимо следить за тем, чтобы ток через токовые обмотки проходил от их начал к концам. Для этого провода со стороны источника питания должны подключаться к генераторным зажимам (зажимам Г) обмоток, а провода, отходящие от счетчика в сторону нагрузки, должны быть подключены к нагрузочным зажимам (зажимам Н). Для счетчиков, включаемых с измерительными трансформаторами, должна учитываться полярность как ТТ, так и ТН. Это особенно важно для трехфазных счетчиков, имеющих сложные схемы включения, когда неправильная полярность измерительных трансформаторов не всегда сразу обнаруживается на работающем счетчике.Если счетчик включается через ТТ, то к началу токовой обмотки подключается провод от того зажима вторичной обмотки ТТ, который однополярен с выводом первичной обмотки, подключенным со стороны источника питания. При этом включении направление тока в токовой обмотке будет таким же, как и при непосредственном включении.Для трехфазных счетчиков входные зажимы цепей напряжения, однополярные с генераторными зажимами токовых обмоток, обозначаются цифрами 1, 2, 3. Тем самым определяется заданный порядок следования фаз 1-2-3 при подключении счетчиков. Следует заметить, что при подключении схема внутренних соединений не должна вызывать каких-либо сомнений или неясностей, так как все требуемые внутренние подключения сделаны при изготовлении счетчиков. Важно следить лишь за правильностью внешних подключений. На рис.a.6.в приведены типовые схемы включения счетчиков активной и реактивной энергии как при непосредственном их включении в электрическую сеть,так и с измерительными трансформаторами. На рис.а, б, в изображены принципиальные схемы включения однофазного счетчика активной энергии с указанием полярности измерительных трансформаторов. Вторичные обмотки ТТ и ТН в целях безопасности заземлены. Принципиально безразлично, что заземлять – начала или концы обмоток измерительных трансформаторов.

Количество статей, опубликованных автором: 197.

Дополнительные статьи из рубрики «Справочник электрика»

Недавно озадачился я выбором фонаря электрошокера для себя и своих приятелей. Почитав форумы и отзывы разных людей, понял что очень много подделок в наше время и решил хорошенько проштудировать интернет, купить фонарик шокер POLICE 1101 и поделится впечатлениями со всеми кто решился на подобную покупку. Для тем кому лень читать развернутый обзор, скажу сразу Купить можно здесь..

Как написать вертикалный текст в word, как задать направление текста в ворд, применимо к word 2003, 2007, 2010, 2020, 2020

Чтобы напечатать текст вертикально или под любым нужным углом в word. Нужно выполнить несколько простых шагов. Рассмотрим один из вариантов при помощи таблицы. Заходим в раздел «вставка» далее «таблица», выбираем нужное количество столбцов и строк. Щелкаем правой кнопкой мыши по ячейки, выбираем пункт «направление текста». Выбираем направление текста. Чтобы границы таблицы сделать невидимыми, нажмите на …

Как написать вертикальный текст в excel, как задать направление текста в эксель, применимо к excel 2003, 2007, 2010, 2020, 2020

Чтобы включить в excel написание текста вертикально или текст в excel под любым углом (применимо к excel 2003, 2007, 2010, 2020, 2020), нужно выполнить несколько несложных шагов. Выделяем ячейки в которых будем задавать направление текста. Кликаем правой кнопкой мыши по выделенным ячейкам, в контекстном меню нажимаем на пункт «формат ячеек» далее в открывшемся окне выбираем …

Включение блока питания компьютера без материнской платы или как проверить блок питания

В сегодняшней статье пойдет речь о том как запустить БП (Блок Питания) Вашего компьютера без участия системной (материнской) платы, т.е запуск будет происходить автономно. Все ныне выпускаемые блоки питания можно запускать с помощью обычной скрепки или кусочка провода! Для этого нам понадобятся: Блок питания (БП), нет необходимости вытаскивать его из компьютера, достаточно вытащить самый большой …

Ошибка «BOOTMGR is missing. Press Ctrl + Alt + Del to restart» или как изменить активный раздел на Windows7, 8, 10.

Итак, после включения компьютера/ ноутбука имеем надпись «BOOTMGR is missing Press Ctrl+Alt+Del to restart«. Как правило такая ошибка возникает после экспериментов с разделами жесткого диска. Решение проблемы будет рассматриваться на примере Windows 7. Для устранения этой ошибки необходимо вставить диск с вашей операционной системой и загрузиться с него. Далее выбираем язык и другие параметры, нажимаем …

http://elektromaster.org/shemyi-podklyucheniya-elektroschetchikov.html

Схемы подключения однофазных и трехфазных счетчиков

Пожалуй, мало найдется счастливчиков, которым удалось, пережив такое непростое и затратное «действо», как ремонт, выйти из него с крепкими, здоровыми нервами и сэкономленными денежными средствами. Естественно, ведь часть работ мы доверяем посторонним людям, которые не всегда отличаются ответственностью и надежностью. Вот и приходится впоследствии переплачивать, исправляя допущенные кем-то ошибки и погрешности. Эта же опасность может «поджидать» нас и при самостоятельных экспериментах, когда мы беремся за дело, не изучив его досконально и не обладая необходимыми знаниями и умениями. Особенно это касается таких «специфических» областей, как электрика и прокладка инженерных коммуникаций в квартире.

Одной из непростых задач, возникающих перед «домашним электриком» в процессе монтажа, является подключение электрического счетчика, необходимого для учета электрической энергии и контроля над ее расходованием. Для того чтобы выполнить эту работу правильно, вам понадобится схема подключения электросчетчика. Как правило, она размещается на задней крышке этого прибора.

В настоящее время в целях учета электроснабжения используются две разновидности счетчиков:

Однофазные счетчики чаще всего применяются в стандартных городских квартирах. Подключение к сети осуществляется прямым способом, без трансформаторов. Клеммная колодка такого прибора имеет четыре контакта.

1. первый предназначен для ввода фазы;
2. через второй осуществляется выход фазы на нагрузку (к электрическому оборудованию, расположенному в квартире);
3. третий служит для ввода нуля;
4. четвертый – выводит нуль на нагрузку.

Кроме того, там имеется специальный винт напряжения, используемый в процессе отключения катушки в счетчиках индукционного типа при их проверке контролирующими органами.

Отличительной особенностью однофазных счетчиков является одинаковое расположение их клемм, вне зависимости от типа, так что принцип подключения прибора индукционного типа аналогичен установке электронного варианта.

Схема подключения однофазного счетчика приведена ниже.

Для обозначения фазы «А» здесь используется линия желтого цвета, фаза «В» — зеленая, «С» отмечена красным цветом. Кроме того, здесь имеются схематические изображения нулевого провода N, обозначенного синим цветом и заземляющего проводника (РЕ), представляющего собой линию желто-зеленого цвета. В качестве альтернативы стандартному пакетному выключателю в данной схеме допускается использование двухполюсного автомата.

Кроме того, можно воспользоваться схемой соединений однофазного индукционного электрического счетчика прямого подключения. В данном случае для изображения фазного провода и токовой катушки используется красный цвет, а катушка напряжения и нулевой провод выделены синим.

Что касается трехфазных приборов учета электроэнергии, то способ их подключения выбирается в зависимости от особенностей электроустановки. Существует несколько вариантов подключений:

• прямого включения;
• посредством трансформаторов тока в 4-х проводную сеть;
• через трансформаторы от двухэлементного электросчетчика к 3-х проводной сети;
• в 3-х и 4-х проводную сеть через трансформаторы тока и напряжения;
• в 3-х проводную сеть при помощи 2 трансформаторов тока и такого же количества трансформаторов напряжения.

Основным отличием данных схем является количество присутствующих в них трансформаторов тока и напряжения.

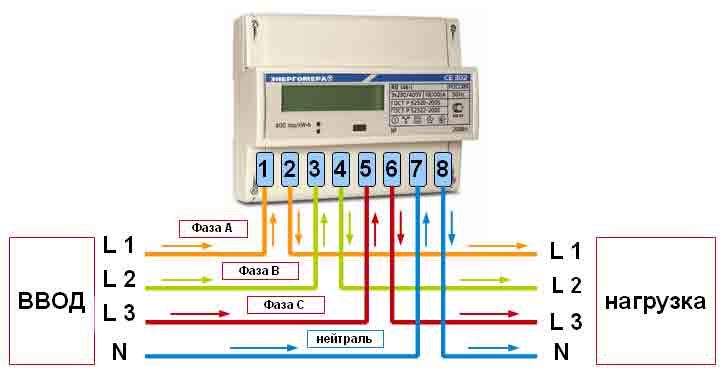

Клеммная колодка «трехфазника» включает восемь контактов. Принцип его действия аналогичен рассмотренному ранее, однофазному, за тем лишь отличием, что количество фаз будет больше.

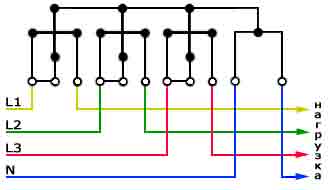

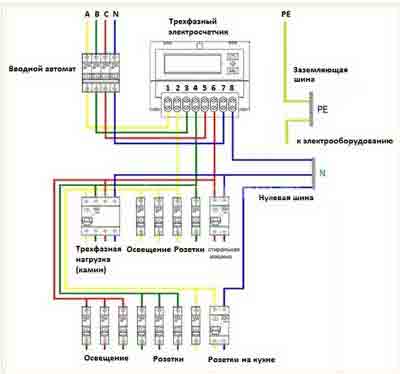

Самым же распространенным вариантом монтажа, используемым в жилищном строительстве, является прямой способ подключения трехфазного прибора учета электрической энергии, производимый к 4-х проводной сети, имеющей напряжение 380 В. Его схема приведена ниже.

Важная информация: при самостоятельном подключении электросчетчика необходимо следить за тем, чтобы фазировка и цветовая маркировка была соблюдена в точности! При этом правильность порядка чередования фаз напряжений на колодке зажимов можно проконтролировать при помощи фазоуказателя или прибора ВАФ.

Чередование фаз должно осуществляться по часовой стрелке: АВС?ВСА?САВ. Обратный порядок чередования фаз напряжений (АСВ?СВА ?ВАС) способствует возникновению дополнительной погрешности прибора и может привести к его «самоходу» (в случае, если вы подключаете индукционный счетчик активной энергии). Если таким образом будет произведено соединение контактов в счетчике реактивной энергии, он начнет вращаться в противоположную сторону, что также является нарушением его условий эксплуатации.

Кроме того, как и в предыдущем случае, в процессе монтажа прибора можно использовать схему его соединений. Обозначения в ней выглядят следующим образом:

• фаза «А» — желтая;
• «В» — зеленая;
• «С» — красная;
• нулевой провод – синий;
• L1, L2, L3 – токовые катушки;
• L4, L5, L6 – катушки напряжения;
• 2,5,8 – винты напряжения;
• 1,3,4,6,7,9,10,11- клеммы, предназначенные для осуществления процесса подключения электропроводки к данному прибору.

Одним словом, для того, чтобы выполнить работу по монтажу электрического счетчика собственными силами, без привлечения соответствующих специалистов, необходимо заранее изучить особенности схемы его подключения. Если же в ходе ознакомлении с этой информацией у вас возникают трудности, лучше обратиться в электролабораторию, представители которой выполнят подключение быстро и профессионально.

http://nash-remont.com/remont_komnat/shemi_podklyucheniya_odnofaznih_i_trehfaznih_schetchikov

Ранее существовали однообразные счетчики, внешний вид и функциональность которых была прямо предусмотрена ГОСТом. Теперь же существует множество разновидностей учетных приборов, которые разнятся между собой элементами дизайна. Но кое-что осталось неизменным у всех электросчетчиков — это схема подключения проводов. Рассмотрим несколько самых распространенных схем и предоставим читателю возможность ознакомиться с вариантами подключения различных учетных приборов.

В первую очередь рассмотрим самую простую схему однофазного счетчика. Электросчетчик представляет собой измерительную систему, состоящую из обмотки напряжения и токовой обмотки, а также клемм (обычных винтовых зажимов), которые необходимы для подключения проводки.

Предназначение контактных зажимов следующее: зажим №1 и №2 предназначены для соединения входного и выходного фазного провода соответственно, зажим №3 и №4 — для соединения с входным нулевым и выходным нулевым проводом соответственно. Винт напряжения нужен для того, чтобы отключать обмотку напряжения для проверки счетчика.

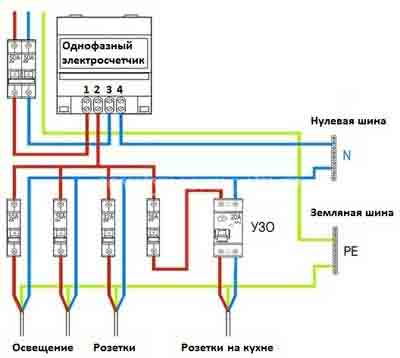

Теперь мы рассмотрим схему подключения электросчетчика. Она не является универсальной и в большей мере предоставлена для ознакомления с процессом подключения счетчика в сеть. Именно поэтому на предоставленной ниже схеме не будут указываться сечения проводников и номиналы выключателей.

Электроэнергия начинает распределяться с вводного двухполюсного автомата, предназначенного для защиты отходящих линий и самого счетчика, а также для включения и отключения прибора в процессе ремонтных работ или замены электросчетчика. Необходимо отметить, что на некоторых моделях счетчиков автомат может быть установлен по ходу электроэнергии (за электросчетчиком). Также это делается для того, чтобы ограничить сторонний доступ к учетному прибору.

После двухполюсного автомата проводники подключаются к входным зажимам. На схеме представлено соединение фазного проводника L с входным зажимом №1, а также соединение нулевого проводника N с входным зажимом №3.

Выход счетчика представлен зажимом №2 (L) и зажимом №4 (N). Проводники с помощью данных зажимов соединяются с противопожарным УЗО, после чего электричество поступает по однополосным автоматическим выключателям, а на общую нулевую шину заводится нулевой рабочий проводник.

Нами было предоставлено общее описание, не затрагивающее других технических особенностей (параметров отходящих линий, определение номиналов УЗО и т.д.).

Подробнее о подключении однофазного счетчика:

Отметим сразу, что трехфазные счетчики предназначены для подключения к электроустановкам, которые работают на трехфазном токе. Также подобные электросчетчики устанавливаются в ВРУ учреждения или обычного жилого дома, в которых используется однофазный ток, но при этом на вводе имеется три фазы. Поскольку существует несколько разновидностей трехфазных счетчиков, существует и несколько вариаций их подключения в сеть.

Так, насчитывается три вида учетных трехфазных приборов:

• С непосредственным (прямым) включением;
• С полукосвенным включением;
• С косвенным включением.

Рассмотрим подробнее два первых варианта, третий же (с косвенным включением) мы трогать не будем, поскольку электросчетчики в данном подключении используются с применением трансформаторов напряжения и высоковольтных трансформаторов тока.

Наиболее простая схема подключения, которая по своему принципу напоминает включение однофазного электросчетчика. Основное различие заключается в большем количестве клемм у трехфазного аппарата.

Итак, клеммы имеют следующее предназначение:

• Зажим №1 и №2 предназначаются для входного и выходного провода фазы А.
• Зажим №3 и №4 — для подсоединения к входному и выходному проводу фазы В.
• Зажим №5 и №6 нужны для соединения с входными и выходными проводами фазы С.
• Зажим №7 и №8 используются для соединения с входным и выходным нулевым проводом.

Максимальный показатель силы тока для таких счетчиков составляет 100 А. Это означает, что приборы можно использовать только в тех установках, мощность которых не превышает 60 кВт.

Ввиду вышеназванной причины (максимальная сила тока в 100 А), счетчики с непосредственным включением можно использовать не во всех установках. В случае необходимости подключения к более мощным установкам, нужно дополнительно использовать трансформаторы тока.

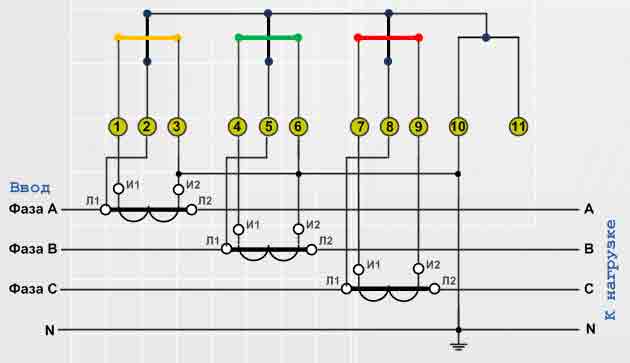

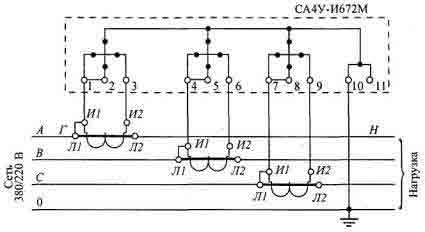

Мы рассмотрим подключение электросчетчика по десятипроводной схеме. Несомненным преимуществом данной схемы является безопасность, поскольку схема подключения предусматривает раздельные цепи напряжения и тока. Недостатком является необходимость использования большого количества проводов.

Схематическое изображение предусматривает следующее:

• Первые три клеммы (№1-3) предназначены для фазы А. Первая соединяется с входным проводом, вторая — с входным проводом измерительной обмотки, третья соединяется с выходным проводом.
• Вторые три зажима (№4-6) предназначены для фазы В. Соединяются они аналогично с предыдущей фазой А. (входной провод/входной провод обмотки/выходной провод).
• Третьи три клеммы (№7-9) необходимы для фазы С. Производится аналогичное соединение по примеру двух предыдущих фаз.
• Клемма №10 используется для входного нулевого провода;
• Клемма №11 предназначена для соединения с нулевым проводом.

Контакты трансформатора тока имеют следующее предназначение:

• Л1 и Л2 являются входом и выходом фазной линии.
• И1 и И2 — это входы и выходы измерительной обмотки.

Подключение трансформаторов осуществляется через силовые контакты Л1 и Л2 последовательно для всех фазных проводов.

Подробнее о подключении трехфазного счетчика:

http://44kw.com/blogs/school/2315-skhema-podklyucheniya-elektroschetchika-osobennosti-i-nyuansy

Схема подключение электросчетчика, самостоятельная замена и установка, как выбрать и подключить электросчетчик

Электрический счетчик являет собой прибор учета потребляемой электроэнергии в течение суток. Он улавливает как постоянный, так и переменный ток. Единицей измерения энергии может быть кВт/ч или А/ч. Бытовые электросчетчики применяются там, где ведется легальный учет энергии.

Практически каждая современная квартира оборудована старым советским счетчиком учета энергии, однако и этот, казалось бы, вечный прибор со временем выходит из строя и требует замены. О том, как поменять электросчетчик, мы и поговорим.

Как выбрать электросчетчик, какой счетчик лучше, выбор места установки

По характеру конструкции различают механические (индукционные) и новые электронные счетчики. В целом и те, и другие хороши для использования в бытовых условиях, однако цифровые модели стоят дороже. Их имеет смысл устанавливать только там, где есть вероятность падения среднесуточной температуры ниже нуля градусов. Если же предполагается традиционная установка электросчетчика в квартире или на отапливаемом этаже, то не стоит переплачивать.

По количеству фаз выделяют однофазные и трехфазные аппараты. Здесь необходимо отталкиваться от характера сети в конкретном доме. Правда, уже выпускают и трехфазные электронные электросчетчики для однофазных сетей и наоборот.

По классу точности разделяют приборы с показателями от 0,5s до 2,5, где показатель в 2,5 единицы характеризует прибор как наименее точный (максимальная погрешность в нем составляет 2,5%). Современные стандарты меняются, и счетчики с маркировкой «2,5» уже не котируются. На данный момент самыми ходовыми являются конструкции с показателем 2,0.

Решая, какой электросчетчик лучше, важно обратить внимание на способ подключения. Оно может выполняться напрямую (если нагрузка в сети меньше 100 (А)) либо через трансформатор.

Правильная замена, установка и подключение электросчетчика в квартире

Особенностью однофазных счетчиков является то, что один провод (фаза) питает все приборы в доме (бытовую технику, освещение, розетки). В трехфазных моделях эти функции разведены, поэтому они считаются более безопасными. Для удобства рассмотрим, как подключить электросчетчик разных моделей.

Однофазный прибор имеет четыре клеммы (мы их разделили по номерам), именно через них и осуществляется связь между квартирой и общей электросетью. Для того чтобы произвести замену электросчетчика, обесточьте жилище и снимите старый контроллер. Прикрутите на нужное место новый щиток. К первой клемме подсоедините провод-фазу от электросети (обычно имеет красный цвет, но если сомневаетесь, поднесите к нему индикаторную отвертку, она загорится). В клемму № 2 подключаем фазу от квартирной сети, первая цепочка готова. В таком же порядке подключаем к клеммам № 3 и 4 нули от общей и домашней сети. Схема подключения электросчетчика прилагается.

С трехфазным аппаратом дело обстоит немного сложнее. Подключим прибор к 4-проводной сети общим напряжением 380 (В). В счетчике трехфазного типа имеется 8 клемм. Установка электросчетчика в квартире идет аналогично работе с однофазным прибором, только количество фаз здесь больше. Чтобы не допустить ошибки во время работы, важно соблюдать цветовую маркировку проводов. Сначала (в клеммы № 1, 3, 5, 7) подключается провод одного цвета из общей сети, затем крепится провод этого же цвета от домашних коммуникаций (в контакты № 2, 4, 6, 8). В целях соблюдения безопасности входные провода проходят через четырехполюсный вводной выключатель, впоследствии он разделяется на однополюсные автоматы для каждой группы приборов. Все это отображено на второй схеме подключения электросчетчика.

Трехфазный агрегат рекомендуют подсоединять к сети, питающей коттедж. В обычных же квартирах хорош и однофазный образец.

http://zona-postroyki.ru/elektroprovodka/sxema-podklyuchenie-elektroschetchika-samostoyatelnaya-zamena-i-ustanovka-kak-vybrat-i-podklyuchit-elektroschetchik.html

Пособие Схемы включения счетчиков электрической энергии. Практическое пособие

СХЕМЫ ВКЛЮЧЕНИЯ СЧЕТЧИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

«Издательство НЦ ЭНАС»

1. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ЭЛЕКТРИЧЕСКИХ ПАРАМЕТРОВ

2. ОСНОВНЫЕ ПОНЯТИЯ, ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

3.СПРАВОЧНЫЕ ДАННЫЕ СЧЕТЧИКОВ

4. ИНДУКЦИОННЫЙ ИЗМЕРИТЕЛЬНЫЙ МЕХАНИЗМ

5. ИЗМЕРЕНИЯ ЭНЕРГИИ ЭЛЕКТРОННЫМИ СЧЕТЧИКАМИ

6.ТОЧНОСТЬ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СЧЕТЧИКОМ

7. СХЕМЫ ВКЛЮЧЕНИЯ ОДНОФАЗНЫХ СЧЕТЧИКОВ

8. СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

9. ПРОВЕРКА СХЕМ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

10. СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ВЫШЕ 1000 В

11. ОБЕСПЕЧЕНИЕ ТРЕБУЕМОЙ ТОЧНОСТИ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

12. МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ СЧЕТЧИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

Приложение 1. Таблица тригонометрических величин

Приложение 2. Основные технические данные трансформаторов напряжения отечественного производства [10]

Приложение 3. Потребление мощности счетчиками, ваттметрами, варметрами, амперметрами, вольтметрами и преобразователями телеизмерений (17)

Приложение 4. Пределы допустимых погрешностей трансформаторов тока [4]

Рассмотрены различные схемы включения счетчиков электрической энергии, применяемых на энергообъектах. Показаны примеры негативных последствий от неправильного подключения счетчиков. Приведены результаты экспериментального определения погрешностей счетчиков и трансформаторов тока. Даны практические рекомендации по проверке схем подключения счетчиков, по порядку их замены и др.

Для специалистов метрологических служб, энергосбыта и электроцехов. Может быть рекомендовано специалистам Госстандарта России, инспекторам по энергетическому надзору, ответственным за электрохозяйство потребителей электроэнергии.

φ — угол фазового сдвига между током и фазным напряжением;

cosφ — коэффициент мощности нагрузки;

P_1Ф — активная мощность однофазной сети;

P_3Ф — активная мощность трехфазной сети;

W — активная энергия;

Q — реактивная энергия;

И1, И2 — вторичная обмотка измерительного трансформатора тока (далее — ТТ);

Л1, Л2 — первичная обмотка ТТ;

Т — период колебаний;

δ_с — погрешность измерений электрической энергии счетчиком.

Счетчик электрической энергии — интегрирующий по времени прибор, измеряющий активную и (или) реактивную энергию (далее -счетчик).

Активная мощность — количество активной энергии, потребляемое за единицу времени .

Активная мощность, измеряемая счетчиком, определяется выражениями:

для однофазного счетчика, Вт

для трехфазного двухэлементного счетчика, Вт

для трехфазного трехэлементного счетчика в четырехпроводной сети, Вт

Реактивная мощность -количество электрической энергии, циркулирующей в единицу времени, между генератором и магнитным полем приемника (трансформатора, электродвигателя). При этом происходит периодический (колебательный) обмен энергии без преобразования ее в тепловую, механическую или иную.

Реактивная мощность, измеряемая счетчиком реактивной энергии, определяется выражением, вар

Загрузка реактивной мощностью линий и трансформаторов уменьшает пропускную способность сети и не позволяет полностью использовать установленную мощность генератора.

Угол фазового сдвига — фазовый сдвиг между электрическим напряжением и током, град. При индуктивном характере нагрузки ток по фазе отстает от напряжения (рис. 1).

При емкостном характере нагрузки ток по фазе опережает напряжение.

Вектор — условное графическое изображение параметра по значению и направлению.

Векторная диаграмма — условное графическое изображение векторов тока и напряжения.

На рис. 2 изображено положение векторов токов и напряжений в трехфазной сети.

Порядок чередования фаз напряжений — может быть прямым или обратным. Определяется фазоуказателем И517М или прибором ВАФ-85 на колодке зажимов счетчика. Прямой порядок чередования фаз напряжений — ABC, BCA, CAB (по часовой стрелке, рис. 3).

Обратный порядок чередования фаз напряжений — АСВ, СВА, ВАС, создает дополнительную погрешность и вызывает самоход индукционного счетчика активной энергии. Счетчик реактивной энергии при обратном порядке чередования фаз напряжений и нагрузки вращается в обратную сторону.

Обозначение класса точности счетчика — число, равное пределу допускаемой погрешности, выраженной в процентах, для всех значений диапазона измерений тока от минимального до максимального значения, коэффициенте мощности, равном единице, при нормальных условиях, установленных стандартами или техническими условиями на счетчик. На щитке счетчика обозначается цифрой в круге, например .

Самоход счетчика — движение диска или мигание индикаторов счетчика под действием приложенного напряжения и при отсутствии тока в последовательных цепях.

Порог чувствительности счетчика — наименьшее нормируемое значение тока, которое вызывает изменение показаний счетного механизма при номинальных значениях напряжения, частоты и cosφ = l.

Полярность трансформатора тока (ТТ). Однополярными зажимами измерительных трансформаторов называют зажимы первичной и вторичной обмоток, намотанных на сердечник (керн) в одном направлении. Обратная полярность — изменение направления тока в первичной или вторичной обмотках ТТ. Изменение направления тока в токовой цепи измерительного элемента счетчика равноценно изменению угла фазового сдвига на 180°, что вызывает отрицательный вращающий момент (рис. 4 — рис. 6).

Рис. 1. Мгновенные значения тока и напряжения с углом сдвига фаз φ

Рис. 2. Векторная диаграмма токов и напряжений в трехфазной сети

Рис. 3. Прямой порядок чередования фаз напряжений

Правильная полярность подключения обмоток ТТ и токовой цепи измерительного элемента счетчика показана на рис. 7.

Внутренний угол счетчика — угол фазового сдвига между магнитным потоком напряжения Ф _U и магнитным потоком токовой цепи Ф₁, измерительного элемента. Для индукционного счетчика активной энергии — равен 90°.

Рис. 4. Обратная полярность включения токовой цепи счетчика и вторичной обмотки ТТ, выполненная соединительными проводами

Рис. 5. Обратная полярность включения токовой цепи счетчика по вторичной обмотке ТТ

Рис. 6. Обратная полярность включения токовой цепи счетчика по первичной обмотке ТТ

Рис. 7. Полярность подключения обмоток ТТ и токовой цепи счетчика:

Л1Л2 — линия; И1И2 — измерение

Некоторые типы счетчиков, применяемых на энергообъектах ОАО «Тверьэнерго», и их технические характеристики приведены в табл. 1.

Справочные данные счетчиков

Номинальное напряжение, В

Номинальный (максимальный) ток, А

Количество оборотов на 1 кВТ · ч

Количество цифр счетного механизма*

Выпускается с 1995 г.

МЭТЗ (двух тарифный)

СП «АББ ВЭИ Метроника»***

Устройство переключения тарифов

ЛЭМЗ ( ГОСТ 6570- 75)

ЛЭМЗ ( ГОСТ 6570-96)

СП «АББ ВЭИ Метроника»***

* Указано количество целых цифр показаний счетного механизма.

** Класс точности на щитке прибора не указан, регулировка выполняется по классу точности 2.

*** С 2003 г. вместо СП «АББ ВЭИ Метроника» следует читать «Эльстер Метроника».

Примечание. МЗЭП — Московский завод электроизмерительных приборов. 113191, Москва, ул. Малая Тульская, д. 2/1, корп.8. Тел. (095)954-4494.

МЭТЗ — Мытищинский электротехнический завод. 141002, г. Мытищи, Московская обл., ул. Колпакова, 2. Тел.: (095)586-8329, 583-1431, 586-1734.

ЛЭМЗ — Ленинградский электромеханический завод. 198206, г. Санкт-Петербург, Петергофское шоссе, д.73. Тел.: (812)130-1509, факс: (095)130-6796.

ГРПЗ — Государственный Рязанский приборный завод. 390000, г. Рязань, ул. Каляева, д.32. Тел.: (0912)79-5453.

РЗП — Рыбинский завод приборостроения, г. Рыбинск, пр. Серова, д.89. Тел.: (0855)55-02-98, 55-55-09.

Энергомера — ОАО «Концерн Энергомера». 355029, г. Ставрополь, ул. Ленина, 415а. Тел.: 35-75-27, 35-67-45.

БЭМЗ — Березовский электромеханический завод. Кемеровская обл.

ВЗЭТ («ВилСкайтас») — Вильнюсский завод электроизмерительной техники — 7 Aukstaiciu str ., 26000, Vilnius , Lithuania . Тел.: (3702) 62-8415,64-3809.

СП «АББ ВЭИ Метроника» — 111250, Москва, ул. Красноказарменная, д. 12. Тел.: (8 095) 956-05-43.

Для измерений электроэнергии переменного тока применяются индукционные и электронные счетчики.

Измеряемая активная энергия, кВт · ч, в общем виде определяется произведением мощности на время

Рис. 8. Индукционный измерительный механизм

Работа индукционного измерительного механизма (рис. 8) основана на создании электромагнитами напряжения 2 и тока 1 переменных магнитных потоков Ф _U и Ф _I с углом фазового сдвига между ними 90° и направленных перпендикулярно плоскости диска [ 9].

Магнитные потоки Ф _U и Ф _I пронизывая алюминиевый диск, индуктируют в нем вихревые токи I’ _I и I’ _U Взаимодействие магнитных потоков Ф _U и Ф _I с полем вихревых токов создает момент вращения подвижной части

Магнитный поток Ф _U пропорционален приложенному напряжению U. Магнитный поток Ф _I пропорционален току нагрузки I_н. Тогда

где k — постоянный коэффициент, определяемый конструкцией счетчика.

Постоянный магнит 3 создает тормозной момент. Для компенсации трения в опорах, счетном механизме, диска 4 о воздух, червячной передаче электромагнитом 2 создается компенсационный момент, равный тормозному

В результате равенства компенсационного и тормозного моментов подвижная часть при отсутствии тока нагрузки находится в состоянии динамического равновесия.

Основное регулирование характеристик индукционного измерительного механизма осуществляется следующим образом:

тормозного момента — механическим перемещением постоянного магнита 3;

компенсационного момента — перемещением пластины магнитного шунта электромагнита 2;

внутреннего угла фазового сдвига φ — перемещением зажима 5 на сопротивлении R;

самохода — отгибанием флажка 6, расположенного на оси диска 4.

Измерения энергии электронными счетчиками основаны на преобразовании аналоговых входных сигналов переменного тока и напряжения в счетный импульс или код.

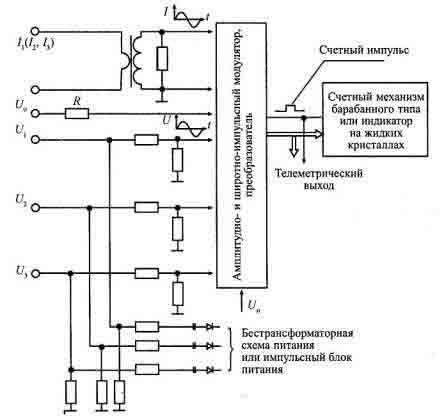

На рис. 9 представлена структурная схема электронного счетчика, основанного на амплитудной и широтно-импульсной модуляции.

Рис. 9. Структурная схема электронного счетчика

В этом счетчике отсутствуют механические вращающиеся части, тем самым исключается трение. В результате удается добиться лучших метрологических характеристик: погрешности измерений, порога чувствительности, самохода счетчика и др.

В ряде электронных счетчиков вместо счетного механизма барабанного типа применяют индикатор на жидких кристаллах. Применение специализированных больших интегральных схем (БИС), микропроцессоров позволило создать многофункциональные счетчики. Они измеряют активную и реактивную энергию, а также ток, напряжение, cosφ, контролируют и запоминают графики нагрузок, отображают на индикаторе информацию о схеме включения счетчика и др. В России выпускаются электронные счетчики, не в полной мере удовлетворяющие требованиям эксплуатации, таким как:

надежность и пылевлагонепроницаемость корпуса;

надежность электронных элементов схемы и качество сборки счетчиков;

защищенность от коммутационных и грозовых перенапряжений, особенно в распределительных сетях напряжением 380/220 В;

защищенность от несанкционированного доступа и изменения схемы включения счетчика.

6.ТОЧНОСТЬ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ СЧЕТЧИКОМ

Точность измерений электрической энергии счетчиком можно оценить погрешностью счетчика, которая определяется его систематической составляющей, порогом чувствительности, самоходом, точностью регулировки внутреннего угла, дополнительными погрешностями.

Погрешность счетчика δ_с зависит от значений тока и cosφ. Зависимость погрешности от тока и cosφ называют нагрузочной характеристикой счетчика.

На рис. 10 изображены нагрузочные характеристики двух индукционных счетчиков (1 и 2) типа СА3У-И670М, 100 В, 3×5 А, класс точности 2. Эти характеристики получены при проверке счетчиков на установке типа МК6801 класса точности 0,05, при cosφ = 1, частоте переменного тока 50 Гц и токах нагрузки от 25 мА до 4 А.

Рис. 10. Нагрузочные характеристики индукционных счетчиков типа СА3У-670М (100 В, 5А, класс точности 2)

В эксплуатации на присоединениях с низким cosφ (меньше 0,5 инд) и малыми токами нагрузки (меньше 0,5 А) при проверке эталонным счетчиком типа ЦЭ6806П наблюдались плюсовые погрешности измерений электроэнергии индукционными счетчиками до +30 %. Также в этих же режимах отдельные счетчики дают отрицательные погрешности до -8 %. Такой большой разброс объясняется во многом регулировкой компенсации трения в индукционном счетчике. Характеристика 2 на рис. 10 показывает, что компенсации трения нет.

На рис. 11 изображены нагрузочные характеристики электронного трехфазного счетчика типа СЭТЗа-01-02 (100 В, 3×5 А, класс точности 1), полученные при проверке счетчика на поверочной установке типа МК6801 класса точности 0,05, в режимах, близких к эксплуатационным. Кривая на рис. 11 при cosφ = 0,17 соответствует режиму холостого хода силового трансформатора. При изменении тока и cosφ в широких диапазонах погрешность счетчика δ_с не выходит за допускаемые пределы класса точности.

Рис. 11. Нагрузочные характеристики электронного счетчика типа СЭТ3а-01-02 (100 В, 5 А, класс точности 1)

Порог чувствительности — наименьшее значение мощности, при которой счетчик измеряет электрическую энергию. Для индукционного счетчика класса точности 2 с номинальным током 5 А предел порога чувствительности по току составляет 25 мА при cosφ = 1. Для электронного счетчика он значительно меньше и практически

6. Точность измерений электрической энергии счетчиком достигает 1-5 мА. Порог чувствительности счетчика может оцениваться по погрешности измерений на токе 25 мА и cosφ = 1 с помощью эталонного счетчика типа ЦЭ6806П.

Самоход. При включении счетчика на напряжение 80 — 110 % номинального (при U_ном — 220 В от 176 до 242 В) с отключенными токовыми цепями диск индукционного счетчика не должен совершить более одного полного оборота за время наблюдения 10 мин. Для электронного счетчика не должны мигать индикаторы основного и поверочного передающих устройств.

Причины, вызывающие самоход индукционного счетчика в эксплуатации:

обратный порядок чередования фаз напряжений;

отсутствие напряжения на одной из фаз на клеммной колодке счетчика;

разные значения фазных напряжений на клеммной колодке трехфазного счетчика, например U_A = 220 В, U_B = 240 В, U_C = 260 В;

схема включения трехфазного счетчика выполнена с совмещенными цепями тока и напряжения;

неправильная регулировка счетчика.

Точность регулировки внутреннего угла индукционного счетчика активной энергии проверяется на стенде при номинальном токе, напряжении и cosφ = 0 для углов фазового сдвига 90 и 270°. При этом счетчик не должен измерять энергию.

Для измерений электрической энергии в однофазных сетях переменного тока применяют различные типы счетчиков как отечественного, так и зарубежного производства.

Типы и основные характеристики однофазных счетчиков приведены в табл. 1.

Схема включения однофазного счетчика изображена на рис. 12, а. Обязательным требованием при включении счетчика является соблюдение полярности подключения как по току, так и по напряжению.

На рис. 12, б изображена схема включения индукционного счетчика с обратной полярностью в токовой цепи. В данном случае изменение направления тока в цепи создает отрицательный вращающий момент, и диск счетчика будет вращаться в обратную сторону. Электронный однофазный счетчик в этом случае энергию не измеряет, и мигание индикаторов не наблюдается. Новые типы электронных однофазных счетчиков измеряют электроэнергию независимо от полярности подключения токовой цепи.

Включение однофазного счетчика с обратной полярностью по напряжению и току показано на рис. 12, в. В данном случае фазы тока и напряжения одновременно изменяются на 180°, а угол фазового сдвига остается прежним. Поэтому счетчик измеряет электроэнергию в соответствии со своим классом точности. На практике использование схемы включения счетчика по рис. 12, в не допускается, так как она позволяет использовать электроэнергию без учета.

В настоящее время на заводах — изготовителях счетчиков с целью предотвращения хищений электрической энергии предусматривается установка на однофазных индукционных счетчиках:

стопора обратного хода;

второй (дублирующей) перемычки для подачи напряжения на катушку, располагая ее внутри корпуса;

второй токовой катушки в цепи нулевого провода.

Рис. 12. Схемы включения и векторные диаграммы однофазного счетчика (а), индукционного однофазного счетчика с обратной полярностью в токовой цепи (б) и однофазного счетчика с обратной полярностью в цепи тока и напряжения (в)

Кроме того, кожух счетчика выполняется прозрачным.

На Ленинградском электромеханическом заводе выпускаются индукционные счетчики типа СО-ЭЭ6705 (220 В, 10-40 А) со стопором обратного хода. Схема включения счетчика существенно отличается от типовой тем, что на клеммы 1 и 3 выведены концы токовой катушки. Сетевые провода Ф (фаза) и 0 подключаются на клеммы 1 и 4 (рис. 13).

Рис. 13. Схема включения счетчика типа СО-ЭЭ6705

В ОАО «Концерн Энергомера» (г. Ставрополь) и на других заводах-изготовителях выпускаются однофазные и трехфазные электронные счетчики, которые измеряют электроэнергию независимо от полярности включения токовой цепи. Это достигается применением специально разработанной БИС преобразователя мощности. В результате этого счетчик защищен от применения фазосдвигающих устройств в электроустановках напряжением 380/220 В.

8. СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

В трехфазных четырехпроводных сетях напряжением 380/220 В для измерений электрической энергии применяют счетчики прямого (непосредственного) включения. Их называют прямоточными. Кроме того, используют счетчики, подключаемые в сеть через ТТ. Их называют универсальными или трансформаторными.

Счетчики прямого включения рассчитаны на номинальные токи 5, 10, 20, 50 А. Подключение токовой цепи этих счетчиков осуществляется последовательно с сетевыми проводниками и обязательным соблюдением полярности (рис. 14).

Измеряемая энергия равна разности показаний счетного механизма за расчетный (учетный) период: Δ W = П_К — П_Н = ΔП.

Подключение с обратной полярностью одной из токовых цепей счетчика приводит к значительному недоучету электроэнергии. Обязательно соблюдение прямого порядка чередования фаз напряжений на колодке зажимов счетчика. Изменение порядка чередования фаз напряжений на колодке зажимов счетчика осуществляется переменой мест подключения соответственно двух проводов одного элемента с двумя проводниками другого элемента.

Рис. 14. Схема включения прямоточного счетчика типа СЭТ4-1

На рис. 15 изображены схема включения трансформаторного счетчика (а) и векторная диаграмма (б), которая соответствует индуктивному характеру нагрузки в случае фазового сдвига, равного 30°. Схема включения выполнена десятипроводной. Токовые цепи счетчика гальванически не связаны с цепями напряжения, а разделены. Измеряемая электроэнергия равна разности показаний счетного механизма, умноженной на коэффициент трансформации:

Рис. 15. Схема включения трехэлементного счетчика типа СА4У-И672М в четырехпроводную сеть с раздельными цепями тока и напряжения (а) и векторная диаграмма (б). Прямой порядок чередования фаз обязателен

Подключение каждого из трех измерительных элементов счетчика требует обязательного соблюдения полярности подключения токовых цепей и соответствия их своему напряжению. Обратная полярность включения первичной обмотки ТТ или его вторичной обмотки вызывает отрицательный вращающий момент, действующий на диск счетчика. Схема обеспечивает нормируемую погрешность измерений. Подключение нулевого провода обязательно. Наиболее часто встречающиеся повреждения в схеме:

ослабление или окисление зажимных контактов на ТТ;

обрыв (внутренний излом) фазных проводов напряжения вторичных цепей;

При необходимости изменения порядка чередования фаз три провода с одного элемента на колодке зажимов счетчика меняются местами с соответствующими тремя проводами другого элемента.

Часто применяется семипроводная схема включения (рис. 16). В этой схеме выполнено объединение цепей тока и напряжения. Совмещение цепей тока и напряжения выполняется установкой перемычек на счетчике и на ТТ. Схема имеет следующие недостатки:

под напряжением находятся токовые цепи счетчика;

пробой ТТ длительное время не выявляется;

установка перемычек И2—Л2 на ТТ, и 1 — 2 на счетчике вызывает дополнительную погрешность измерений.

Рис. 16. Схема включения трехэлементного счетчика типа СА4У-И672М в четырехпроводную сеть с совмещенными цепями тока и напряжения.

Прямой порядок чередования фаз обязателен: Л1 – И1 — перемычки, установленные на ТТ; 1 — 2; 4 — 5; 7 — 8 — перемычки, установленные на счетчике

В электроустановках напряжением 380/220 В также применяется схема включения счетчиков, изображенная на рис. 17.

На этой схеме концы вторичных обмоток ТТ И2 объединены и соединены с концами токовых цепей счетчика в одной точке. Не допускается подключение токовых цепей счетчика и вторичных обмоток ТТ на корпус электроустановки в разных местах.

Наиболее универсальной является схема включения счетчиков с испытательной коробкой (рис. 18). Испытательная коробка позволяет, не отключая нагрузки, произвести замену счетчиков и проверку схемы включения.

Рис. 17. Схема включения трехэлементного счетчика типа СА4У-И672М в четырехпроводной сети в «звезду». Прямой порядок чередования фаз обязателен

Рис. 18. Схема включения трехэлементного счетчика типа СА4У-И672М в четырехпроводную сеть с испытательной коробкой

Для измерений активной и реактивной энергии применяется схема включения счетчиков, изображенная на рис. 19.

Схемы включения счетчика реактивной энергии типа СР4У-И673 и счетчика активной энергии не отличаются друг от друга. Токовые цепи этих счетчиков соединяются последовательно. Цепи напряжения счетчиков подключаются параллельно. Отличие счетчика реактивной энергии от счетчика активной энергии — в схеме внутренних соединений. За счет схемы внутренних соединений катушек, рассчитанных на напряжение 380 В, выполняется дополнительный 90°-ный фазовый сдвиг между магнитными потоками.

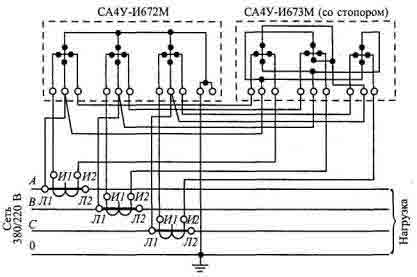

Рис. 19. Схема включения счетчиков для измерений активной и реактивной энергии в сети напряжением 380/220 В

9. ПРОВЕРКА СХЕМ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

Цель проверки. Необходимо убедиться, что на данном присоединении измеряется вся потребляемая электроэнергия.

Проверка осуществляется с помощью следующих приборов и инструмента:

фазоуказателя типа И-517;

указателей напряжения двухполюсного и однополюсного;

устройства нагрузочного типа УН-220-2;

отвертки с изолированной рукояткой и стержнем.

Также применяются вольтамперфазометр ВАФ-85М, анализаторы электропотребления и другие приборы.

Секундомер используется для измерения времени вращения диска или периода прохождения импульсов.

Клещи токоизмерительные служат для измерения токов.

Калькулятор необходим для выполнения расчетов.

С помощью указателя напряжения проверяют наличие (отсутствие) напряжения на колодке зажимов счетчика или испытательной коробке.

Фазоуказатель используется для проверки прямого порядка чередования фаз напряжений на колодке зажимов счетчика.

Устройство нагрузочное (УН) предназначено для проверки схем включения счетчиков путем кратковременной подачи однофазной нагрузки. Оно состоит из изолированной рукоятки и нагрузочного элемента в защитном кожухе, которые размещаются в инструментальной сумке. Электрическая принципиальная схема УН приведена на рис. 20.

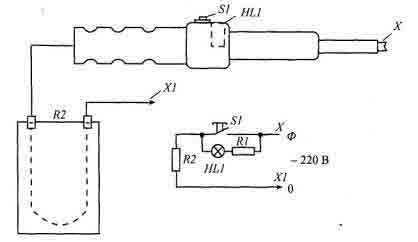

Рис. 20. Устройство нагрузочное УН-220-2:

HL 1 — лампа индикаторная ИН-90; R 1 — резистор, 1 мОм; R 2 — ТЭН, 220 В, 2 кВт; S 1 — выключатель кнопочный, 10А; X 1 — зажим типа «крокодил»; Х — стержень токоведущий

Лампа HL1 предназначена для индикации наличия (отсутствия) напряжения на токоведущих частях электроустановки. С помощью кнопки S1 осуществляется включение (отключение) нагрузочного элемента R2 от сети.

Правила применения устройства типа УН-220-2:

1) отключить нагрузку, убедиться в отсутствии самохода счетчика;

2) присоединить зажим X1 к заземленному корпусу электроустановки;

3) установить контактную часть X изолирующей рукоятки на токоведущую часть электроустановки. По свечению индикатора HL1 убедиться в наличии напряжения;

4) кратковременно нажать кнопку S1, наблюдая при этом за вращением диска счетчика. Отсутствие вращения или вращение диска в обратном направлении указывают на неисправность в схеме включения;

5) отпустить кнопку S1. Снять контактную часть изолирующей рукоятки с токоведущих частей. Отсоединить зажим X1. Включить нагрузку.

На устройство типа УН-220-2 распространяются технические требования «Правил применения и испытания средств защиты», которые предъявляются к указателям напряжения и инструменту с изолированными рукоятками.

Запрещается применение УН в условиях 100%-ной влажности воздуха, дождя, тумана. Перед каждым применением УН должно быть осмотрено. При хранении и перевозке УН должно предохраняться от увлажнения и загрязнения.

Проверка схем включения счетчиков с помощью испытательной коробки. Согласно требованиям ПУЭ (п. 1.5.23), предусматривается установка испытательной коробки для проверки и замены счетчиков электроэнергии.

Проверка схемы включения счетчика выполняется под напряжением бригадой в составе двух человек. В качестве основного защитного средства применяют отвертку с изолированной рукояткой и стержнем. В качестве дополнительного защитного средства используют резиновый коврик или диэлектрические галоши. Проверка выполняется при наличии нагрузки.

1) снимается пломба и крышка испытательной коробки;

2) проверяется наличие трех фаз напряжения как между фазами, так и между фазой и нулевым проводом;

3) проверяется отсутствие напряжения на токовых цепях. Наличие напряжения на токовых цепях указывает на повреждение ТТ;

4) с помощью отвертки перемычками на испытательной коробке закорачиваются токовые цепи. При этом должно наблюдаться замедление вращения диска счетчика;

5) ослабляются винты контактных перемычек цепей напряжения, создается видимый разрыв и снимается напряжение со счетчика.

Проверка схемы включения индукционных счетчиков осуществляется поочередно подачей напряжения и тока соответствующих фаз на измерительный элемент счетчика. Вращение диска в прямом направлении указывает на исправность ТТ, цепей учета и счетчика, но не дает полной уверенности в правильности схемы включения.

Активную мощность, Вт, и реактивную мощность, вар, измеряемые индукционным и электронным счетчиками с помощью секундомера, рассчитывают по формулам

где n — количество оборотов (импульсов), отсчитываемое за время t, с;

А — передаточное число счетчика, которое указано на его щитке.

Количество оборотов отсчитывают:

у индукционного счетчика — при прохождении метки на диске счетчика;

у электронного — по миганию (свечению) светодиодного индикатора телеметрического выхода (рис. 21).

Рис. 21. Один импульс светодиодного индикатора

Измерение мощности, подводимой к счетчику. Измерения тока в токовых цепях счетчика выполняют с помощью токоизмерительных клещей в диапазонах от 25 мА до 5 А, от 5 до 500 А.

Зная значения напряжения, тока и cosφ, вычисляют мощность, подводимую к счетчику, по формулам:

— для трехфазного счетчика.

Сравнивая значения мощности, подводимой к счетчику, и измеренной им, можно ориентировочно оценить правильность схемы включения и работу счетчика.

Следует иметь в виду, что при включении асинхронных двигателей их cos φ зависит от мощности нагрузки (табл. 2) [ 14].

Зависимость cosφ асинхронного двигателя от нагрузки

Номинальная мощность нагрузки Р_ном, кВт

В практической работе по проверке на местах установки счетчиков, ТТ и их схем включения, используют зависимость времени одного оборота (импульса) счетчика от коэффициента трансформации ТТ K_I суммы токов трех фаз первичной цепи ∑ I₁ и передаточного числа счетчика А, с:

Эта зависимость справедлива для коэффициента мощности cosφ, равного единице. Токи измеряют с помощью токоизмерительных клещей в первичной или во вторичной цепи ТТ. При правильной схеме включения, соответствии коэффициента трансформации K_I расчетному и работе счетчика в своем классе точности время t_1об будет незначительно отличаться от времени одного оборота счетчика, измеренного секундомером.

Для десятипроводной схемы включения счетчика описанные методы проверки не дают полной уверенности в ее правильности. Для того чтобы убедиться в правильности схемы включения, снимают векторную диаграмму при известном характере нагрузки или там, где это возможно, визуально проверяется соответствие подключения проводов фаз напряжений своим фазным токам. Там, где визуально проследить прохождение проводов невозможно, электроустановку отключают и выполняют прозвонку проводов вторичных цепей тока и напряжения. После проверки цепей правильность учета контролируют вышеописанными способами.

Определение cosφ по мощности, измеряемой счетчиками активной и реактивной энергии. С помощью секундомера одновременно измеряют время оборотов (прохождения импульсов) счетчиков активной и реактивной энергии. По формулам (см. выше) вычисляют мощности и По таблице тригонометрических величин (приложение 1) определяют cosφ.

10. СХЕМЫ ВКЛЮЧЕНИЯ ТРЕХФАЗНЫХ СЧЕТЧИКОВ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ ВЫШЕ 1000 В

В трехфазных трехпроводных сетях напряжением 6 — 10 кВ и выше для измерений электроэнергии применяют двухэлементные счетчики активной энергии типа СА3У-И670М, измерительные ТТ и трансформаторы напряжения (ТН), включенные по схеме, приведенной на рис. 22).

Измерение электроэнергии двухэлементным счетчиком СА3У-И670М рассмотрим на векторной диаграмме (рис. 23) линейных напряжений U_AB = U_CB = 100 В и токов I_A = I_C = 1 А с углом фазового сдвига φ = 30°.

Рис. 22. Схема включения двухэлементного счетчика активной энергии и трехэлементного счетчика реактивной энергии в трехпроводую цепь с двумя измерительными ТТ и ТН. Прямой порядок чередования фаз ABC обязателен

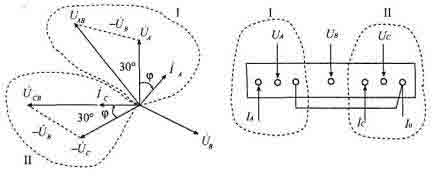

Рис. 23. Векторная диаграмма измерения электроэнергии двухэлементным счетчиком

Первым измерительным элементом счетчика измеряется активная мощность

Вторым измерительным элементом счетчика измеряется активная мощность

Активная мощность, измеряемая счетчиком, Р = Р₁ + Р₂ = 150 Вт.

При отсутствии тока I_А или напряжения U_A на первом измерительном элементе счетчика абсолютная погрешность измерений электроэнергии δ _A составит 50 Вт или -33 %.

При отсутствии тока I_C или напряжения U_C на втором измерительном элементе счетчика погрешность измерений электроэнергии δ_С составит 100 Вт или -66 %.

При отсутствии напряжения фазы В на счетчике погрешность измерений электроэнергии δ_В составит -50 %.

Если нагрузка на данном присоединении активная ( cosφ = 1), то погрешности измерений электроэнергии в названных выше случаях составляют: δ _A = -50 %, δ_С = -50 %, δ_В = -50 %.

В режиме холостого хода силового трансформатора (индуктивный характер нагрузки при cosφ = 0,17; φ = 80°) активная мощность, измеряемая первым элементом счетчика

вторым элементом счетчика

Активная мощность, измеряемая счетчиком, составит

В этом режиме при отсутствии напряжения U_C, вследствие перегорания предохранителя ТН или повреждения вторичных цепей, диск счетчика будет вращаться в. обратную сторону, искажая результаты измерений.

Согласно типовой инструкции по учету электроэнергии [ 7] рекомендуется применять трехэлементные счетчики. Схема включения этих счетчиков (рис. 24) обеспечивает их работу в классе точности в различных режимах работы сети. Подключение заземленной фазы b на средний элемент счетчика обеспечивает возможность установки прямого порядка чередования фаз напряжений и проверки схемы включения. Для проверки измерительного комплекса учета электрической энергии на месте установки измеряют следующие параметры:

линейные напряжения U_AB, U_BC, U_AC; фазные напряжения U_A, U_B, U_C; токи I_A, I_B, I_C, I; углы фазового сдвига φ₁, φ₂, φ₃ (рис. 25); потери напряжения в линии связи ТН — счетчик с оценкой соответствия требованиям ПУЭ; нагрузки вторичных цепей измерительных ТТ и ТН с оценкой их соответствия номинальным нагрузкам по ГОСТ 7746-89 и ГОСТ 1983-89.

Рис. 24. Схема включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную цепь с тремя ТТ и заземленной фазой b ТН. Прямой порядок чередования фаз ABC обязателен. (Цепи напряжения электронных счетчиков показаны условно)

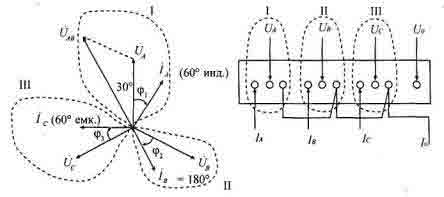

Рис. 25. Векторная диаграмма и схема присоединения проводов для измерений электрической энергии трехэлементным счетчиком (отсчет углов фазового сдвига указан по показаниям ВАФ-85М от вектора линейного напряжения U _АВ)

Активная мощность, измеряемая счетчиком,

Кроме того, проверяют соответствие коэффициентов трансформации измерительных ТТ и ТН, указанных на табличках, с их паспортными данными и, наконец, погрешности счетчика.

На основе анализа этих данных делается вывод о правильности схемы включения и предварительный вывод о достоверности измерений электроэнергии.

Положение векторов токов (см. рис. 25) I_А, I_В, I_C, относительно напряжений U_A, U_B, U_C (угол фазового сдвига) определяется характером нагрузки в электрической сети потребителя. Он может иметь индуктивный, активный ( cosφ = 1) или емкостный характер. На время проверки установку компенсации реактивной мощности отключают.

На линиях связи положение векторов тока относительно своих напряжений определяется направлением перетоков (передачи) активной и реактивной мощности (рис. 26).

Чтобы избежать ошибок в схеме подключения счетчика, необходимо перед проверкой уточнить у диспетчера энергосистемы и по показаниям щитовых приборов на подстанции направление передачи активной и реактивной мощности на проверяемом присоединении.

Несмотря на это, при подключении счетчика (присоединением проводов к счетчику) можно допустить ошибку. Например возможно создание дополнительного фазового сдвига, отличающегося от действительного на 60°. На рис. 27 показана векторная диаграмма создания дополнительного фазового сдвига на 60° в индуктивность при активной нагрузке.

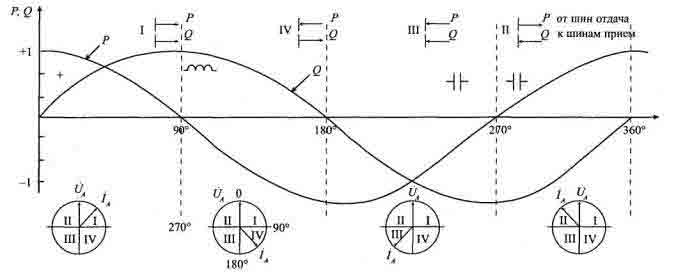

Рис. 26. Положение вектора тока фазы А в зависимости от направлений передачи активной и реактивной мощности

Рис. 27. Векторная диаграмма создания дополнительного фазового сдвига при подключении счетчика и схема присоединения проводов

Ниже приведены данные о погрешности измерений электрической энергии в зависимости от изменения угла фазового сдвига ( cosφ) электроустановки:

Коэффициент мощности электроустановки cosφ , емк.

Коэффициент мощности, с которым работает счетчик, cosφ _сч , инд .

Погрешность измерений электроэнергии счетчиком δ, %.

Включение трехэлементных электронных счетчиков в схему с двумя ТТ выполняется двумя способами:

1) установкой внешней перемычки на колодке зажимов счетчика между клеммой напряжения среднего элемента и общим выводом счетчика (рис. 28). Этой перемычкой первый и третий измерительные элементы счетчика переводятся на линейные напряжения U_AB и U_CB. Следует отметить, что не на всех типах трехэлементных счетчиков допускается установка такой перемычки;

2) включением токовой цепи среднего элемента счетчика на сумму токов фаз А и С с обратной полярностью (рис. 29).

Рис. 28. Схема включения счетчика активной энергии и трехэлементного счетчика реактивной энергии в трехпроводную цепь с двумя измерительными ТТ и ТН. Прямой порядок чередования фаз ABC обязателен

Рис. 29. Схема включения трехэлементных счетчиков активной и реактивной энергии в четырехпроводную цепь с двумя ТТ. Прямой порядок чередования фаз ABC обязателен. (Цепи напряжения электронных счетчиков показаны условно)

11. ОБЕСПЕЧЕНИЕ ТРЕБУЕМОЙ ТОЧНОСТИ ИЗМЕРЕНИЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

Чтобы обеспечить требуемую точность измерений электрической энергии необходимо выполнять требования ПУЭ [ 11], типовой инструкции по учету электроэнергии [ 7], методики выполнения измерений электроэнергии [ 6], правил и норм применения средств учета [ 1 — 5, 8, 12, 13] и др.

Согласно ПУЭ, допускаемые классы точности счетчиков, измерительных трансформаторов, а также допустимые уровни потерь напряжения в линиях связи счетчика с ТН при учете электрической энергии должны соответствовать приведенным в табл. 3.

Допускаемые классы точности счетчиков и измерительных трансформаторов, а также допустимые потери напряжения в линиях связи счетчика с ТН при учете электроэнергии

Класс точности для

Класс точности для

Генераторы мощностью более 50 МВт, межсистемные

ЛЭП 220 кВ и выше, трансформаторы мощностью 63 MB · А и более

Генераторы мощностью 15-20 МВт, межсистемные ЛЭП110-150 кВ, трансформаторы мощностью 10-40 МВА

Примечание. СА — счетчик активной электроэнергии; ТТ — измерительный трансформатор тока; ТН — измерительный трансформатор напряжения; δ _U — относительные потери напряжения в процентах от номинального значения.

При питании расчетных счетчиков от ТН класса точности 0,5 потеря напряжения в проводах и кабелях не должна превышать 0,25 % U_ном; при питании от ТН класса точности 1 — не более 0,5 % U_ном.

В практической эксплуатации измерительного комплекса (счетчик, ТН, ТТ и линии связи между ними) заданные классы точности и уровни потерь напряжения не всегда удается выдержать.

Основные составляющие погрешности измерительного комплекса приведены на рис. 30.

Рис. 30. Основные составляющие погрешности измерительного комплекса:

δ _U — погрешность напряжения ТН, %; θ _U — угловая погрешность ТН, мин; δ _I — токовая погрешность ТТ, %; θ _I — угловая погрешность ТТ, мин; δ_л — погрешность из-за потери (падения) напряжения в линии связи, % U _ном ; δ_с — погрешность счетчика, %; δ_о.п. — погрешность отсчета показаний счетчика; δ_{с i} — дополнительная погрешность счетчика, вызванная влиянием i -й внешней величины; l — число внешних влияющих величин

Предел допускаемой относительной погрешности измерительного комплекса рассчитывают по формуле [ 6]

Влияние дистабилизирующих факторов на погрешность измерений электроэнергии рассмотрено в [ 19].

На рис. 31 приведены экспериментальные зависимости токовой погрешности δ _I разделительных (промежуточных) ТТ типа ТК-20 (класс точности 0,5, коэффициент трансформации 5/5, мощность S = 5 В·А), включенных совместно со счетчиком типа ЦЭ6805 (100 В, 5 А, класс точности 0,5). Эти погрешности определены на установке для поверки счетчиков типа МК6801 (класс точности 0,05 при разных значениях коэффициента мощности и нагрузки вторичных цепей ТТ). В качестве нагрузки использованы токовые цепи индукционных счетчиков типа СА3У-И681.

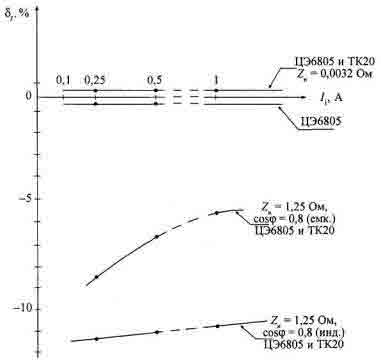

Рис. 31. Токовая погрешность ТТ типа ТК20 при различных значениях и характере нагрузки вторичной цепи

Как известно, на некоторых подстанциях напряжением 110 кВ токовые цепи счетчиков включены через промежуточные ТТ типа ТК-20. Увеличение нагрузки (полного сопротивления) Z_н во вторичной цепи этих трансформаторов приводит к большим отрицательным погрешностям измерений электроэнергии и, как следствие, к небалансу на линиях связи (рис. 31).

При первичном токе, составляющем 10% номинального, предельное значение токовой погрешности δ _I; для ТТ класса точности 0,5 не должно превышать ±1%, а угловой погрешности — ±60′ (см. приложение 4).

Номинальная вторичная нагрузка (мощность S_ном, В·А, или сопротивление Z_ном, Ом) определяется по выражениям:

для находящихся в эксплуатации на подстанциях типовых ТТ с номинальным вторичным током I_2ном = 5А находится в пределах S_ном = 2,5 + 100 В·А или Z_ном = 0,1 ¸ 4 Ом.

Зависимость погрешности напряжения ТН δ _U от мощности вторичной нагрузки трансформатора Р₂ приведена на рис. 32 [ 18].

Погрешности ТН не должны выходить за пределы допустимых для данного класса точности при условии, что нагрузка составляет 25 — 100 % номинальной при cosφ = 0,8 (инд). Если нагрузка превышает номинальную мощность или меньше ее, то класс точности ТН становится более грубым (см. приложение 2).

Погрешность из-за потери напряжения в линии соединения счетчика с ТН δ_л характеризуется разностью абсолютных значений напряжений на зажимах вторичной обмотки ТН и на колодке зажимов счетчика (выражается в процентах). Эта погрешность имеет отрицательный знак. Потери напряжения зависят от сечения и длины проводов (кабелей), а также от мощности нагрузки ТН.

Погрешность счетчика δ_с зависит от значения тока и cosφ, а также от формы кривой тока нагрузки, несимметрии напряжений, обратной последовательности фаз напряжений, температуры и других факторов [ 1 — 3].

Рис. 32. Погрешность напряжения ТН в зависимости от мощности вторичной нагрузки

Зависимости погрешности счетчиков δ_с от тока и cosφ (нагрузочные характеристики) показаны на рис. 10, 11 и 33.

На рис. 33 изображены программируемые нагрузочные характеристики счетчика типа A2 R (100 В, 5 А, класс точности 0,5, СП «АББ ВЭИ Метроника»). Эти характеристики получены при определении погрешностей счетчика δ_с на установке типа МК6801 при cosφ = 0,5, cosφ = 1 и токах нагрузки от 25 мА до 5 А:

Рис. 33. Программируемые нагрузочные характеристики счетчика A2 R (100 В, 5 А, класс точности 0,5)

Допускаемые изменения погрешности δ_с индукционных и электронных счетчиков в зависимости от условий нагрузки, определенные ГОСТ 6570-96 и ГОСТ 30206-94, приведены в табл. 4.

Допускаемые изменения погрешности δ_с индукционных и электронных счетчиков согласно требованиям ГОСТ 6570-96 и ГОСТ 30206-94

Пределы погрешности, %, для классов точности

Индукционные счетчики по ГОСТ 6570-96

Электронные счетчики по ГОСТ 30206-94

Более подробные сведения о нормируемых стандартами погрешностях ТТ, ТН, индукционных и электронных счетчиках приведены в [ 15].

12. МЕРЫ БЕЗОПАСНОСТИ ПРИ ЭКСПЛУАТАЦИИ СЧЕТЧИКОВ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В ЭЛЕКТРОУСТАНОВКАХ НАПРЯЖЕНИЕМ 380/220 В

Действие электрического тока па организм человека [ 16].

Проходящий через организм человека электрический ток производит термическое, электротермическое и биологическое воздействия.

Значение электрического тока, проходящего через тело человека, является основным фактором, обуславливающим исход поражения:

0,6 — 1,5 мА — человек начинает ощущать действие проходящего через него переменного тока;

10 — 15 мА — неотпускающий ток, человек не может самостоятельно оторвать руку от электропроводов;

25 — 50 мА — происходит мощное сокращение дыхательных мышц, через несколько минут наступает смерть от удушья;

50 — 200 мА — возникает беспорядочное сокращение и расслабление мышцы сердца (фибрилл) с частотой 400 — 600 раз в минуту — фибрилляция. Кровообращение прекращается.

В четырехпроводной сети с заземленной нейтралью трансформатора (рис. 34) цепь тока, проходящего через тело человека, включает в себя сопротивление тела человека R_чел, его обуви R_об, пола R_п.

Тогда ток, проходящий через тело человека, определяется из выражения

Электрическое сопротивление тела человека при сухой, чистой и неповрежденной коже, при напряжении 15 — 20 В находится в пределах от 3000 до 100000 Ом. При расчетах обычно принимают сопротивление тела человека, равное 1000 Ом.

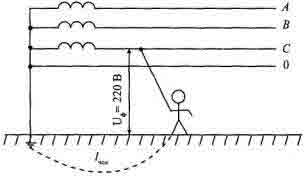

Рис. 34. Схема прикосновения человека к одной фазе в четырехпроводной сети с заземленной нейтралью

При наиболее неблагоприятных условиях, когда человек прикоснувшийся к фазе, имеет на ногах токопроводящую обувь (сырую), стоит на сырой земле или на токопроводящем полу, значение тока будет равно

Такой ток смертельно опасен для человека. Если человек имеет на ногах непроводящую обувь ( R_об = 45000 Ом) и стоит на изолирующем основании ( R_осн = R_п = 100000 Ом), ток будет равен . Такой ток не опасен для человека.

Из приведенного примера видно, что для обеспечения безопасности работающих в электроустановках большое значение имеют изолирующие полы и не проводящая ток обувь.

Согласно ПУЭ ( п. 1.1.13) к помещениям с повышенной опасностью в отношении поражения электрическим током относятся помещения, характеризующиеся наличием в них одного из следующих условий:

сырости или токопроводящей пыли;

токопроводящих полов (металлические, земляные, железобетонные, кирпичные и т.п.);

высокой температуры (более 35°С);

возможности одновременного прикосновения человека к имеющим соединения с землей металлоконструкциям, с одной стороны, и к металлическим корпусам электрооборудования, с другой.

Особоопасные помещения характеризуются наличием одного из следующих условий:

особой сырости, где относительная влажность воздуха близка к 100% (потолок, стены, пол и предметы, покрытые влагой);

химически активной или органической среды;

содержанием постоянно или в течение длительного времени агрессивных паров, газов, жидкостей, разрушающих изоляцию и токоведущие части электрического оборудования;

одновременно двух и более условий повышенной опасности.

Защитные меры электробезопасности. Согласно ПУЭ (п. 1.7.32) для защиты людей от поражения электрическим током и обеспечения безопасности при обслуживании электроустановок применяются следующие защитные меры:

заземление корпусов электрического оборудования и элементов электрических установок (вторичных обмоток измерительных трансформаторов тока, металлических корпусов счетчиков);

зануление металлических элементов электрической установки, нормально не находящихся под напряжением, с помощью нулевого защитного провода. Такое электрическое соединение (всякое замыкание на зануленные металлические части) превращает в однофазное короткое замыкание, способное обеспечить срабатывание защит и отключение;

защитное отключение. С помощью устройства защитного отключения (УЗО) обеспечивается автоматическое отключение электрической установки;

применение пониженного напряжения от 12 до 42 В;

защитное разделение сетей с помощью разделительного трансформатора. Заземление вторичной обмотки этого трансформатора не допускается;

двойная или усиленная изоляция. Дополнительная (защитная) изоляция предусмотрена для обеспечения защиты от поражения электрическим током вследствие повреждения основной изоляции; обозначается на щитке прибора — . Изделия, имеющие двойную изоляцию по способу защиты человека от поражения электрическим током, относятся к классу II;

выравнивание потенциалов — дополнительная мера защиты, снижающая напряжение прикосновения и шага.

Основные средства защиты, применяемые при работе со счетчиками:

однополюсные и двухполюсные указатели напряжения;

диэлектрические перчатки (сухие);

инструмент с изолирующими рукоятками.

В качестве дополнительных защитных средств применяют:

диэлектрические галоши (в сухую погоду);

Установка, снятие и замена однофазных счетчиков. Работы по замене однофазных счетчиков непосредственного включения в помещениях без повышенной опасности выполняются единолично электромонтером с III квалификационной группой по технике безопасности, под напряжением с обязательным отключением нагрузки.

При работе с лестниц, подставок или в помещениях с повышенной опасностью необходимо присутствие второго лица.

Выполнение работ со счетчиками, установленными в квартирных нишах, на лестничных площадках, вблизи водопроводных труб, газовых плит и т.п., осуществляется при снятом напряжении.

Порядок замены счетчика:

1) записывают показание счетчика, осматривают его внешнее состояние и целостность пломб на кожухе и крышке зажимной коробки;

2) снимают нагрузку, выворачивают предохранители, отключают автоматические выключатели;

3) проверяют отсутствие напряжения на металлической панели и крышке счетчика однополюсным указателем напряжения;

4) определяют фазный и нулевой питающие провода. Отсоединяют от зажима фазный провод и на него надевают изолирующий колпак;

5) отсоединяют от зажима счетчика нулевой провод и на него надевают изолирующий колпак;

6) отключают провода нагрузки;

7) отворачивают нижние винты крепления счетчика, верхний винт ослабляют или выворачивают, снимают старый счетчик и устанавливают новый;

8) присоединение проводов осуществляют в обратной последовательности;

9) проверяют надежность крепления проводов в колодке зажимов потягиванием каждого из них вниз;

10) проверяют отсутствие самохода;

11) вворачивают предохранители или включают автоматические выключатели. Включают нагрузку;

12) проверяют вращение диска;

13) крышку коробки зажимов пломбируют.

Приложение 2. Основные технические данные трансформаторов напряжения отечественного производства [ 10 ]

Номинальное напряжение обмоток, кВ

Номинальная мощность, В·А, для классов точности

Максимальная мощность, В·А

Приложение 3. Потребление мощности счетчиками, ваттметрами, варметрами, амперметрами, вольтметрами и преобразователями телеизмерений [ 17]

номинальное напряжение, В

потребляемый ток, А

полное сопротивление, Ом

потребляемая мощность, В·А

номинальный ток, А

падение напряжения, В

полное сопротивление, Ом

потребляемая мощность, В·А

Приложение 4. Пределы допустимых погрешностей трансформаторов тока [ 4 ]

Угловая погрешность, мин

Пределы вторичной нагрузки Z , % Z _ном , при cos φ = 0,8 инд

1. ГОСТ 6570-96. Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия. — М.: Изд-во стандартов, 1997.

2. ГОСТ 30206-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2 S и 0,5 S). — М.: ИПК Изд-во стандартов, 1996.

3. ГОСТ 30207-94. Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2). — М.: ИПК Изд-во стандартов, 1996.

4. ГОСТ 7746-89. Трансформаторы тока. Общие технические условия. — М.: Изд-во стандартов, 1989.

5. ГОСТ 1983-89. Трансформаторы напряжения. — М.: Изд-во стандартов, 1989.

6. РД 34.11.333-97. Типовая методика выполнения измерений количества электрической энергии. — М.: РАО «ЕЭС России», 1997.

7. РД 34.09.101-94. Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении. — М.: СПО ОРГРЭС, 1995.

8. Правила применения и испытания средств защиты, используемых в электроустановках, технические требования к ним. — М.: Главгосэнергонадзор, 1993.

9. Минин Г.П. Измерение электроэнергии. — М.: Энергия, 1974.

10. Труб И.И. Обслуживание индукционных счетчиков и цепей учета в электроустановках. — М.: Энергоатомиздат, 1983.

11. Правила устройства электроустановок. / Минэнерго СССР. -6-е изд. перераб. и доп. — М.: Энергоатомиздат, 1985.

12. Инструкция по проверке трансформаторов напряжения и их вторичных цепей. — М.: СПО Союзтехэнерго, 1979.

13. Инструкция по проверке трансформаторов тока, используемых в схемах релейной защиты. — М.-Л.: Госэнергоиздат, 1960.

14. Справочник по электропотреблению в промышленности / Под ред. Г.П. Минина. — М.: Энергия, 1987.

15. РД 153-34.0-11.209-99. АСКУЭ. Типовая методика выполнения измерений электроэнергии и мощности / Рекомендации. — М.: РАО «ЕЭС России», 1999.

16. Кораблев В.П. Электробезопасность в вопросах и ответах. -М.: Московский рабочий, 1985.

17. Латорцев В.И. Повышение точности измерений потерь электроэнергии в ОАО «Кубаньэнерго». Информационно-методические материалы 3-го научно-технического семинара «Метрологическое обеспечение электрических измерений в электроэнергетике». — М.: Изд-во НЦ ЭНАС, 1999.

18. Электрические измерения: Учебник для вузов/Л.И. Байда, Н.С. Добротворский, Е.М. Душин и др. Под ред. А.В. Фремке и Е.М. Душина. — 5-е изд., перераб. и доп. — Л.: Энергия, 1980.

19. Загорский Я.Т., Комкова Е.В. Погрешности измерений электроэнергии при влиянии внешних величин и параметров контролируемых присоединений // Метрология электрических измерений в электроэнергетике: Доклады науч.-техн. семинаров и конференций 1998-2001 гг. / Под общ. ред. Я.Т. Загорского. — М.: Изд-во НЦ ЭНАС, 2001.

http://www.gosthelp.ru/text/PosobieSxemyvklyucheniyas.html

Схема обхода электросчетчика — Как обмануть электронный щетчик энергии

Счетчики с пультом отключения — napulte. Устройства экономии электроэнергии — k-r-m. Вся информация сайта предоставлена в ознакомительных целях. Применять ее для хищения электроэнергии недопустимо и противозаконно. Существует ряд возможностей повлиять на работу электросчетчика, если есть доступ в его корпус. То есть счетчик еще не прошел государственную поверку и не опломбирован соответствующими пломбами после прохождения поверки корпус счетчика пломбируется, чтобы в него небыло доступа не путайте с пломбировкой клеммной коробки после установки на место.

Либо у вас есть возможность опломбировать уже установленный счетчик, «своими силами». В роли жучка может выступить, геркон магнитный выключатель , радиореле и т. Жучок устанавливается в укромном месте механизма электросчетчика.

Желательно отдавать предпочтения более миниатюрным компонентам. Алгоритм действия жучка прост: В случае геркона, это поднесение небольшого магнита к корпусу электросчетчика. В случае радиореле, нажатие кнопки на пульте аналог брелка автомобильной сигнализации. Геркон цена 3 коп. Отключающие контакты радиореле цена р. Желательно, чтобы подошло штатное питание схемы счетчика. Схема радио реле должна быть установлена в экранированном зануленном корпусе, чтобы нельзя было снаружи обнаружить вч помехи исходящие от схемы.

Располагать устройство нужно на фоне металлических компонентов во фронтальной и боковой проекции, чтоб не видно было на рентгене.

Если все сделано аккуратно, получаем опломбированный счетчик. Устанавливаем на место и радуемся Должен предупредить, что это возможно если вы организуете новую точку учета, либо меняете счетчик за свой счет.

Так просто, счетчик снимать нельзя! Достигается это выкусыванием нескольких зубцов ведущей шестеренки, как показано на рисунке. Счетчик начинает недосчитывать часть потребленной электроэнергии в зависимости от количества убранных зубцов. Диск счетчика крутится как раньше, светодиоды моргают с той же частотой.

А именно по этим данным проверяется счетчик. Но могут и запалить во время госповерки. Чтобы счетчик учитывал меньше электроэнергии, можно часть этой энергии пустить мимо его датчиков тока, то есть, зашунтировать их. Старые советские однофазные и трехфазные счетчики, имеют в своей конструкции токовые катушки, по которым идет весь ток. Поэтому шунтируются они толстым медным проводом. В современных электронных счетчиках установлены датчики тока.

Они замеряют ток и передают уже слабый сигнал, далее, в электронную схему. Этот сигнал и нужно ослабить. В этом варианте лучше установить сопротивление в разрыв слаботочной цепи датчика. Сопротивление шунта подбирается пробным путем, до достижения нужного процента учета. Можно зашунтировать только одну фазу. Но если шунтирование будет постоянным можно сделать с тем же радиореле , немного углубленная проверка счетчика это просто выявит. Самый простой способ замедлить счетчик электроэнергии это поднести к нему магнит.

В старых бытовых индукционных счетчиках для замера энергии применяется электромагнитная система, соответственно внешнее магнитное поле может на нее повлиять. Некоторые электронные счетчики с механическим счетным устройством, реагируют прекращением учета при поднесение магнита к области расположения двигателя счетного механизма. Старые электросчетчики с диском хорошо затормаживаются, если их наклонить, или вообще положить на бок. Метод конечно неудобный и потому редко применяемый.

Если ваш старый трехфазный счетчик слишком быстро считает электричество, то с помощью кратковременного воздействия высоким напряжением можно снизить прекратить расход электроэнергии на одной или двух фазах.

Достигается это сжиганием одной из трех обмоток напряжения. Важно, чтобы катушка сгорела быстро, без выделения большего количества дыма. Схема умножителя напряжения и схема его подключения к электросчетчику приведена ниже. Можно конечно вскрыть счетчик и установить в него на процессор антенну, или нарушить его защиту, тогда мощность излучения можно несколько снизить.

К сожалению, это ведет к нарушению пломб государственной поверки, а восстановить их так, чтобы экспертиза не обнаружила нарушение или подделку, невозможно, с применением любых технологий. Да и другие минусы, думаю, останутся. Экспертизу же, последнее время, назначают при любом подозрении на вмешательство в счетчик. Известно, что при полном израсходовании средств на карте предоплаты, встроенное реле электросчетчика по команде процессора производит отключение потребителя от электросети.

Для предотвращения этого необходимо вывести это реле из строя, не проникая в сам счетчик. Достигается это следующим образом. Дожидаемся окончания средств и отключения электроэнергии счетчиком. Устраиваем короткое замыкание в сети после счетчика и автоматических выключателей. Например, привинчиваем перемычку из толстого провода, между выходом фазного автомата и нулевой клеммой.

Вставляем новую карту предоплаты в счетчик. Далее происходит замыкание контактов реле и подача напряжения в сеть и на перемычку. Из-за броска высокого тока, происходит залипание сваривание контактов реле, после чего, оно уже не сможет выполнять свои функции по отключению.

Из-за броска тока срабатывают автоматические выключатели и предотвращают повреждение проводки. Далее снимаем перемычку, включаем автоматы и радуемся. Бывает, что с первого раза реле не «залипает» и данную процедуру придется повторить, по этому не используйте карту больших номиналов.

Далее, что бы вам, когда нибудь не выставили счет за всю реально потребленную электроэнергию, необходимо вывести из строя счетчик полностью или только монитор.

Очевидность известных способов хищения электричества

Излучатель от микроволновки, электрошокер, лазер от DVD-RW привода для вывода из строя только монитора счетчика , вам в этом помогут. Если счетчик оборудован системой обратной связи с центром оплаты, то данный метод не подойдет, либо необходимо будет, не убивая счетчик полностью, имитировать, хотя бы небольшой, расход электроэнергии.

Счетчик можно просто обойти, но выполнение банального ответвления довольно просто вычисляется. Если же, применить коммутационный аппарат пускатель и запитать его от домашней сети, после счетчика и автоматов, то определить безучетку будет значительно сложнее.

Пускатель лучше применять электронный, соответствующий вашему аппетиту, мощности. Схема обхода электросчетчика приведена ниже. В этом способе, главное, незаметно разделать вводной кабель. Лучше чтобы разделка была заделана в стене. В стандартном щите многоэтажки можно несложно организовать шунтирование любого, даже самого современного счетчика электроэнергии. Шунт делается из такого же провода, как и вся проводка в щите.

На схеме, изменения указаны красным цветом. Еще можно уменьшить учет электроэнергии Старым индукционным счетчиком, если снизить напряжение на катушке напряжения этого электросчетчика. Достигается это отключением одной нулевой клеммы 3 счетчика от сети, полностью. И подключение клеммы 4 через сопротивление. Сопротивление должно быть мощностью около двух ватт и сопротивлением Для того чтобы ток все-таки шел на нагрузку, выполняется перемычка.

На схеме, изменения указаны, синим цветом. Провод на клемму 3 можно просто переломать и подрастянуть изоляцию, но так чтоб не болталось. А сопротивление замаскировать под скрутку. С помощью первой схемы, простым включением схемы в любую розетку, можно значительно снизить учитываемую счетчиком электроэнергию потребляемую в любом месте объекта потребителя, например квартиры, дома, дачи, гаража, небольшого предприятия.

Работа этой схемы основывается на высокой погрешности электросчетчиков при значительном повышение частоты потребляемой электроэнергии. Схема обеспечивает циркуляцию энергии в сети в двух направлениях.

Эта энергия почти не учитывается электросчетчиками, так как их индукционные датчики тока имеют очень большое сопротивление для высоких частот. Потом вторая полуволна сетевого напряжения накопленная конденсатором и неучтенная электроэнергия, плавно отдается обратно в сеть, уже без повышенной частоты, а одним широким импульсом.

Счетчик успешно регистрирует эту отдачу и воспринимает ее как генерацию электроэнергии. То есть, если позволяет его конструкция, отсчитывает показания назад отматывается со скоростью 2 кВт в однофазной сети и 6 кВт, в трехфазной, по устройству на фазу , либо просто снижает скорость «намотки», на мощность нашей схемы.

То есть мощность вычитается из общего потребления, около Сама по себе, схема, почти не потребляет энергию из сети, а только перекачивает ее туда и обратно, поэтому, ее можно назвать энергосберегающей и не наносящей вред. Вторая схема предназначена для подключения через неё отдельных энергоемких приборов.

Например, обогревателей, плит, котлов, водонагревательных элементов, теплых полов, мощных ламп. Работа схемы основана на той же нелюбви электросчетчиков к повышенной частоте потребления электроэнергии. То есть, ваша отдельная нагрузка запитывается напрямую через высокочастотный ключ, и вся энергия потребляется в виде тока повышенной частоты, который электросчетчик почти не учитывает.

В схеме применена уникальная технология, которая собственно позволяет пользоваться этим способом без помех. К сожалению, в этой схеме, есть один минус. Хотя именно эти приборы, обычно и являются основными потребителями электроэнергии в наших хозяйствах.

С другой стороны, эта схема, проще и дешевле первой. Для расширения выбора, этот комплект, мы дополнили рядом схем являющихся побочным продуктом разработки первых двух схем. Они выполнены на разных компонентах, в том числе импортных, и применены разные схематические решения. Подробнее, о влиянии токов повышенных частот на погрешность счетчиков, написано в разделе «исследования факторов». Более того, мы считаем, что подобные устройства, куда проще и дешевле изготовить на месте, по нашим схемам.

Сами схемы, мы решили не выкладывать здесь, а продавать их, на сбор средств для сайта. Описания достаточно подробные, со всеми объяснениями.

Использование этих методов не приводит к ошибкам и зависаниям счетчика. Если вас заинтересовало наше предложение, вы можете перейти на страницу приобретения материалов , либо почитать ответы на часто задаваемые вопросы. Схемы не совсем инновационные но основаны на очень хитрых принципах, а также, просты, надежны, ну и естественно, крайне сложны в обнаружении работниками энергосбытов. По моему опыту, многие матерые специалисты предпочитают пользоваться именно этими способами.

Работа схемы основана на самом принципе учета электроэнергии в трехфазной сети и особенности конструкций трехфазных электросчетчиков.

Как нельзя обманывать электросчетчик, счетчик электроэнергии

Схема изобретена и разработана нашей командой, не известна никому, и поэтому, разгадать и вычислить ее, работникам энергосбыта, не удастся. Методик его определения, нет. В этом комплекте есть дополнение, которое позволяет неограниченно отматывать скручивать, сматывать трехфазные электросчетчики. Сам драгоценный счетчик, трогать совершенно не придется! Работа схемы, тоже основана на принципе учета электроэнергии в однофазной сети и особенности конструкций однофазных электросчетчиков. Использование первой схемы, из этого способа, выглядит следующим образом.

При необходимости, этот удлинитель отключается и убирается, все остальное, представляется в полном порядке. Во второй схеме, из этого комплекта, вместо удлинителя, используется, особым образом подключенный трансформатор. Трансформатор, для тех, кто не знает, это распространенный элемент в схемах бытовой электроники. При его включении в любую розетку дома, счетчик начинает отматывать показания.

Если мощность трансформатора Ватт, то скорость отмотки составит 12 киловатт часов в сутки. В электросчетчик, также как и в предыдущем способе, лазить не придется! Трансформатор можно спрятать в самом бытовом электроприборе. По просьбам посетителей, мы разработали ряд схем и подробных инструкций по внедрению в электросчетчик, так называемых, жучков.

В этом комплекте схем и инструкций, подробно описано как правильно внедрить в электросчетчик устройства, позволяющие дистанционно его отключать жучек. Такими устройствами могут быть: Инструкции снабжены всеми необходимыми схемами, перечнем элементов, рекомендациями по установке и эксплуатации, фотографиями.

С помощью этого способа, вы сможете, после несложных манипуляций со счетчиком, дистанционно включать и отключать его, в любое время. Внешне, счетчик будет работать как до «доработки», обнаружить, что-либо, будет невозможно. Особо дорогостоящих элементов, схемы не содержат. Схемы подходят совершенно ко всем электросчетчикам. Если вы сомневаетесь что сможете справится с этим сами, есть уже готовые решения.

Предложения на сайте napulte. Поделись этой страницей в своей сети! Схемы подключения к сети включения любых электросчетчиков. Электросхемы прямого и косвенного трансформаторного через датчики и трансформаторы к линии электрической сети. Исследования влияний на работу эл. С помощью магнита, высокой частоты, гармоник, электромагнитного поля и т.

Как сэкономить на электроэнергии дома, в быту, на производстве. Как уменьшить расход электричества.

Обзор современных средств защиты от несанкционированного доступа в приборы и элементы систем учета электрической энергии. Инструкции по проверке и поверке электросчетчиков. Инструкция по выявлению воровства электроэнергии. Как обнаружить воровство электричества узнать воруют ли электрическую энергию. Каталог с описанием, техническими характеристиками и схемами, типы распространенных электросчетчиков и систем учета электроэнергии.

Схемы и принцип действия как новых электронных, так и старых дисковых эл. Как и какой лучше выбрать, купить счетчик. Что делать если отключили свет, электричество или подали в суд. Как выиграть суд по делам связанных с электроэнергией. Правила предоставления коммунальных услуг. Как незаметно смотать, занизить показания, притормозить, открутить, уменьшить намотанные цифры, заклинить или затормозить диск старого электросчетчика.

Способы и схемы, останавливающие тормозящие или отматывающие счетчик на электричество. Как незаметно обмануть отмотать остановить скрутить затормозить смотать трехфазных однофазных цифровых электронных эл.

Поэтому расход электроэнергии импульсами подсчитывается электросчетчиком не полностью, а с большой ошибкой и отрицательной погрешностью. Пришел к одним ремонтировать проводку.

http://mulino58.ru/delo/shema-obhoda-elektroschetchika.html
