Электросчетчик трехфазный

Принцип подключения однофазных электросчетчиков, цена на установку

Замена трехфазного электросчетчика и стоимость определяется многими факторами, среди которых имеет место район выезда. Мы готовы выполнить полный комплекс работ и организовать подключение электричества «под ключ», куда будет входить работа по согласованию подключения, электромонтаж и установка трехфазного электросчетчика – в этом случае цена может быть снижена.

Звоните: наши специалисты имеют большой опыт работы и подтвержденную квалификацию у производителя электросчетчиков ООО «НПК «Инкотекс».

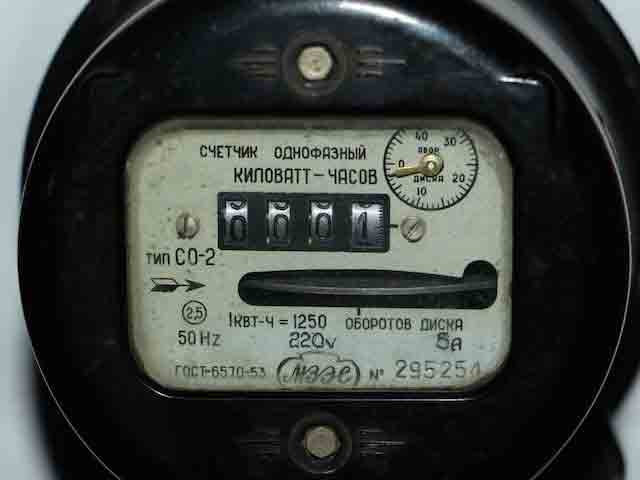

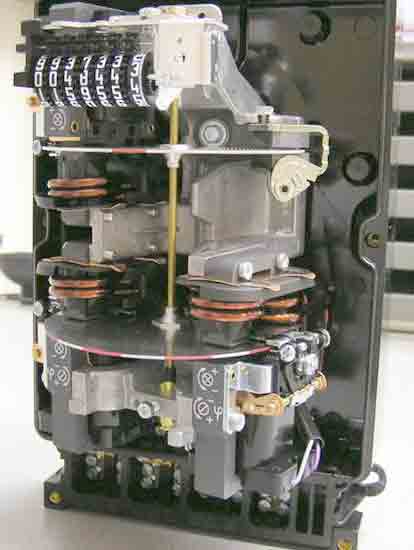

На сегодняшний день существует несколько типов электросчетчиков – индукционные (механические) и электронные. Преимущества электронных счетчиков очевидны – это и надежность, и точность измерений, и возможность запрограммировать их на многотарифный учет.

В первую очередь хотелось бы отметить, что схемы включения как индукционных, так и электронных электросчетчиков абсолютно идентичны, да и посадочные отверстия этих двух видов счетчиков должны быть одинаковы. К сожалению, некоторые производители не всегда придерживаются размеров, и зачастую приходится подготавливать место для крепления нового счетчика заново.

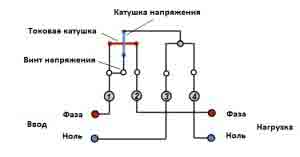

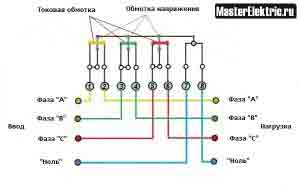

Все зажимы обмоток электросчетчиков имеют свое обозначение. Буква «Г» обозначает генераторный зажим (начало обмотки), а «Н» – нагрузочный (ее конец).

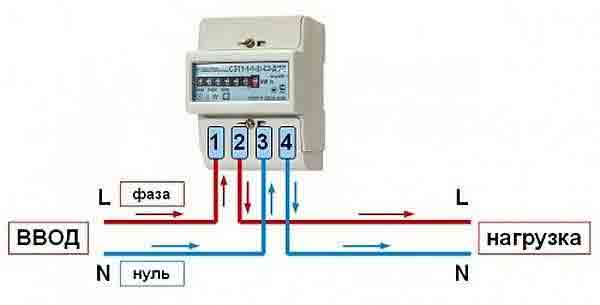

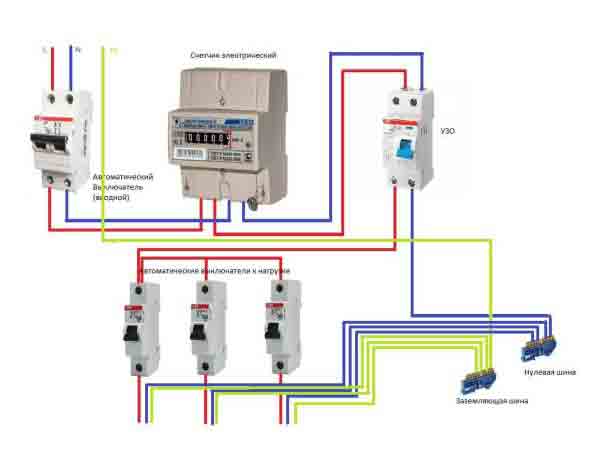

Подключение однофазного электросчетчика может производиться по нескольким схемам. Наиболее распространенной считается схема непосредственного включения – в этом случае электросчетчик, как следует из названия, включают в цепь непосредственно, без использования дополнительных устройств.

При полукосвенном включении в схеме дополнительно используется трансформатор тока. Сколько стоит установка электросчетчика в этом случае? Стоимость такого подключения выше, по сравнению со схемой непосредственного включения, как за счет установки дополнительного оборудования, так и за счет более сложной схемы включения.

Установка трёхфазного электросчетчика также может быть произведена по нескольким схемам – непосредственного, полукосвенного и косвенного включения. Стоит также добавить, что однофазный счетчик также может быть подключен по схеме косвенного включения.

Как и в случае с однофазным электросчетчиком, подключение электросчетчика 3 х фазного по схеме непосредственного включения, производится без использования дополнительных приспособлений (трансформаторов тока или напряжения).

При использовании схемы полукосвенного включения в электрическую схему дополнительно устанавливают трансформаторы тока, а при косвенном подключении, еще и трансформаторы напряжения.

Установка дополнительно трансформаторов тока и напряжения значительно усложняют схему, что может привести к неправильному подключению электросчетчика. В домашних условиях это сделать просто нереально, поскольку при полукосвенном и косвенном включении счетчиков большое значение имеет правильность чередования фаз. Данную проверку производят специальным измерительным прибором (Е-117 «Фаза-Н», или подобным), который есть в наличии только у специалистов, занимающихся установкой электросчетчиков профессионально.

Естественно, что подключение трехфазного электросчетчика, также как и однофазного, в обязательном порядке должно производиться профессиональными организациями, которые имеют для этого все необходимое оборудование, а работники прошли специальное обучение.

Кроме счетчиков активной энергии все чаще устанавливаются и счетчики реактивной энергии. В большей мере это касается крупных промышленных предприятий, которые озабочены влиянием реактивной составляющей, которая может оказывать существенное влияние на величину потерь электроэнергии в сети, и стараются вести ее учет для быстрого реагирования и устранения недостатка.

Счетчики реактивной энергии подключаются косвенным и полукосвенным способами. Для каждого из способов имеется несколько схем подключения, каждая из которых имеет свои преимущества и недостатки.

Стоит отметить, что все без исключения счетчики на клеммной коробке имеют схему включения, которая нанесена заводом изготовителем. Однако не стоит слепо доверять этой схеме – прежде всего, нужно удостовериться в ее правильности и соответствию типовым решениям, ведь крышка может быть снята с другого счетчика, имеющего другой тип.

Установка трехфазного электросчетчика по любой из выше перечисленных схем должно производиться только с выполнением требований ПУЭ (Правила устройства электроустановок), и выполняться только проводом подходящего сечения, который рассчитан на соответствующий ток, а также с выполнением всех остальных норм и требований.

Таким образом, можно сделать вывод, что подключение однофазного электросчетчика, так и подключение трехфазного счетчика, является процессом трудоемким и довольно сложным, доверить который лучше профессионалам. В том случае, если Вы решите обратиться к нашей фирме, то специалисты ООО «10 киловольт» сделаются все сами, вам же останется только проверить качество работы.

http://www.10kilovolt.ru/article/elektroschetchik/podkluchenie_trehfaznogo_elektroschetchika

Хочу купить счётчик электроэнергии. Какой мне выбрать?

Этим материалом мы начинаем цикл статей под общим названием «Хочу купить». Часто люди приходят в магазин с целью купить какой-то товар, но совсем не знают, что им конкретно нужно. Поэтому они говорят продавцу: «Хочу купить, но не знаю что выбрать». Эти статьи и будут, своего рода, развернутым ответом продавца такому покупателю.

Итак, начнем. В первой статье мы дадим ответ на вопрос покупателя: «Хочу купить электросчётчик, но не знаю какой выбрать. Какой мне нужен?» Прочитав, эту статью Вы будете знать какой электросчётчик Вам купить: однофазный или трёхфазный, однотарифный или двухтарифный, с каким креплением, на какой ток, какого класса точности и когда произведенный и поверенный. И когда придете в магазин Вы можете гордо сказать, например, так: «Мне нужен однотарифный однофазный электросчётчик, на ток до 50 ампер, класса точности не хуже 2,0, с креплением на din-рейку, с даты поверки которого прошло не более двух лет!»

Помните! К выбору счётчика электроэнергии нужно подходить очень ответственно, потому что они возврату и обмену по причине «оказалось, мне нужен не такой» не подлежат! Электросчётчик можно только обменять по причине заводского брака. Дело в том, что при продаже в паспорте с серийным номером и печатью госповерителя делается обязательная отметка о продаже.

Первым делом продавец спросит: «Вам однофазный или трёхфазный?». Большинство покупателей, услышав такой вопрос, делают удивленные глаза, потому что не понимают, что от них хотят услышать. Поэтому объясняем. Однофазный электросчётчик предназначен для сетей с напряжением 220 вольт (одна фаза и ноль) — это, как правило, квартира, дом в деревне, дачный домик, небольшие магазины, большинство гаражей или домов в коттеджных посёлках индивидуального жилищного строительства (ИЖС). Трёхфазный счётчик электроэнергии предназначен для учёта электроэнергии в сетях с напряжением 380 вольт (три фазы и ноль) — это здания, предприятия, а также гаражи и дома, коттеджи с большим потреблением электроэнергии.

Но если Вы купили по ошибке вместо счётчика на 220 В трехфазный электросчётчик, то не стоит расстраиваться и бежать в магазин покупать новый однофазный. Потому что трёхфазные приборы учёта могут работать и считать электроэнергию в сетях 220 В. А вот наоборот не получится — использовать однофазный счётчик для учета электричества в трехфазных сетях нельзя.

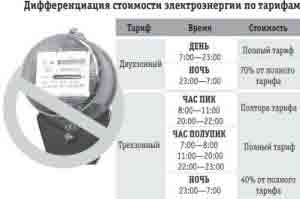

Однотарифный или двухтарифный (многотарифный) счётчик электроэнергии?

Часто задают нам вопрос: «Есть ли смысл покупать многотарифный счетчик? Ведь везде пишут и говорят, что с их помощью можно экономить на оплате за электроэнергию, а окупаются они за 6-18 месяцев. Но я сомневаюсь.»

Однозначного ответа насколько выгодным или нет может быть использование многотарифного счётчика электроэнергии дать нельзя. Всё зависит от региона, где он будет установлен, и, как следствие, от тарифов на оплату электроэнергии.

Рассмотрим для примера тарифы на электроэнергию для домов с газовыми плитами для Москвы и Белгорода в ценах по состоянию на февраль 2012 года).

В Москве при однотарифном учёте стоимость электроэнергии составляет 3,38 руб/кВт.ч, а в Белгороде — 2,59 руб./кВт·ч. А при двухтарифном учёте (дифференцированном по двум зонам суток: днём с 7:00 до 23:00 и ночью с 23:00 до 7:00) — в Москве 3,88/1,32 руб./кВт·ч, в Белгороде 2,80/2,19 руб./кВт·ч.

То есть получается, что ночью в Москве электричество обходится в 2,5 раза дешевле, чем при однотарифном учёте круглосуточно, а в Белгороде всего на 15,4% дешевле. Правда днем в Москве электроэнергия дороже почти на 15%, а в Белгороде — на 8,1%. Но всё равно видно, что в Москве использование многотарифного счетчика более оправдано, но не понятно насколько.

Когда становится выгодным использование многотарифного счетчика?

Но как определить точно выгоден конкретно Вам двухтарифный учёт или нет? Попробуем решить эту задачу. Рассчитаем сколько нужно расходовать электроэнергии в процентах ночью с 23:00 до 7:00, чтобы платить за электроэнергию столько же, как и при однотарифном учёте.

Для этого нам потребуется решить уравнение:

где П1 — потребление электроэнергии при однотарифном учёте электроэнергии,

Пд — потребление электроэнергии днём с 7:00 до 23:00,

Пн — потребление ночью с 23:00 до 7:00,

Т1 — тариф при однотарифном учёте,

Тд и Тн — тариф днём и ночью при многотарифном учёте.

Потребление в месяц или в день (на самом деле это не имеет значение — ответ же будет в процентах) составляет 100%. Так как мы считаем, что потребление при использовании разных тарифов одинаково, то:

А теперь оставим в уравнении только Пн, т.е. заменим Пд на Пн при условии, что Пд=100-Пн:

Упрощаем уравнение и получаем следующий ответ:

Подставляем значения тарифов для Белгорода и получаем, что Пн=34,43%, а для Москвы — 19,5%.

То есть получается, чтобы платить за электроэнергию при «двойном» тарифе столько же, сколько и при «одинарном», то нужно ночью «тратить» в Белгороде не менее 35%, а в Москве не менее 20% суточного потребления электроэнергии. Понятно, что большинству потребителей в Белгороде переход на двухтарифный учёт не сулит никакой выгоды. А специально подстраиваться под выгодный график учёта электроэнергии, согласитесь, глупо.

Вы из другого города или региона? Тогда просто подставьте тарифы в Вашего населенного пункта и посчитайте сколько Вы должны будете расходовать ночью, и есть ли смысл переходить на двухтарифный учет:

Итак, Вы посчитали и решили, что Вам выгодно использование многотарифного электросчётчика. Вы знаете примерно сколько будете расходовать электроэнергии ночью и днём.

А теперь давайте узнаем через сколько месяцев у Вас окупится многотарифный счетчик, который стоит дороже, чем простой однотарифный.

Всё очень просто! Примем следующие обозначения:

С1 — стоимость однотарифного счётчика в рублях,

См — цена многотарифного прибора учёта электроэнергии в рублях,

П1, Пд и Пн — потребление электроэнергии в кВт*ч в месяц при однотарифном учёте электроэнергии, днём и ночью при многотарифном учёте соответственно.

Т1, Тд и Тн — тариф (в рублях за кВт*ч) при однотарифном учёте, днём и ночью при многотарифном учёте соответственно.

Итого. Количество месяцев, через которое окупится многотарифный счётчик равно:

Например, в Белгороде (при разнице в цене счетчиков в 800 рублей и при потреблении 120 кВт*ч днем и 80 кВт*ч ночью) срок окупаемости составит 12 месяцев, а для Москвы при тех же условиях — 8 месяцев.

Электросчётчики выпускаются либо для установки на плоскую поверхность на три болта, либо на din-рейку. Причем, во втором случае для таких приборов, как правило, предусмотрены переходники для установки на плоскую поверхность или на три болта. Тут всё зависит от того, где Вы будете его устанавливать.

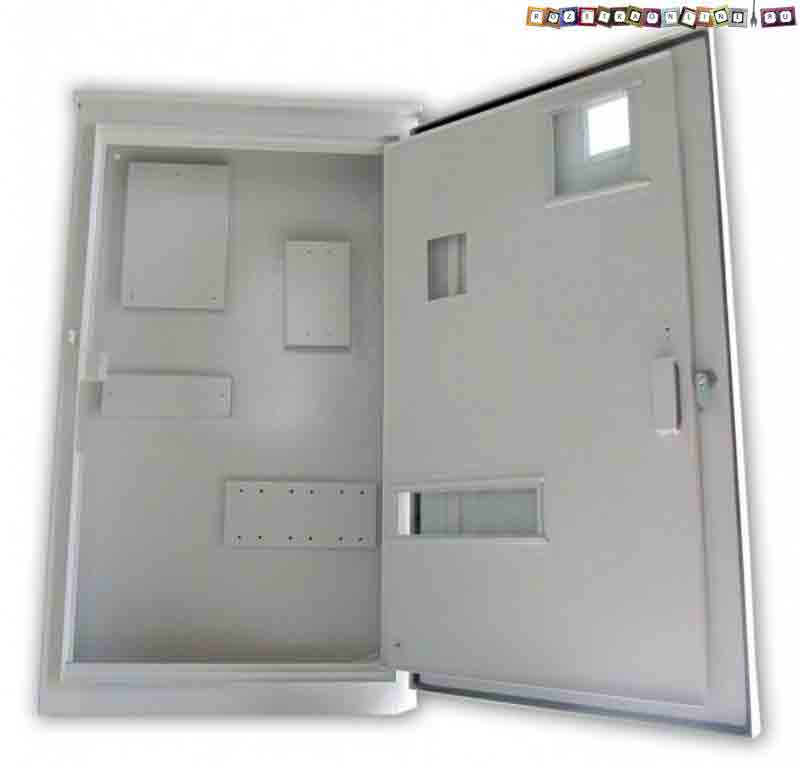

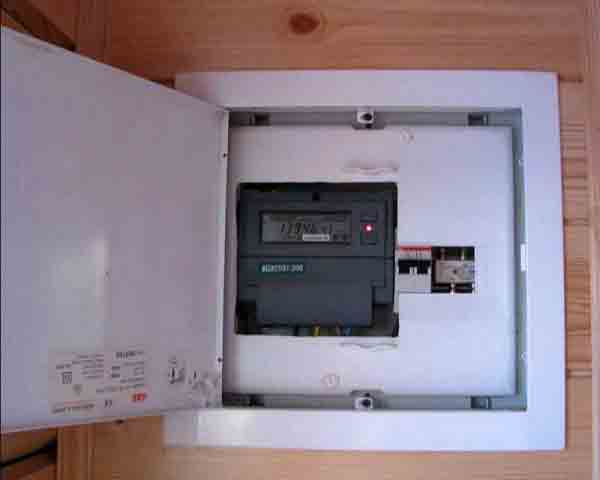

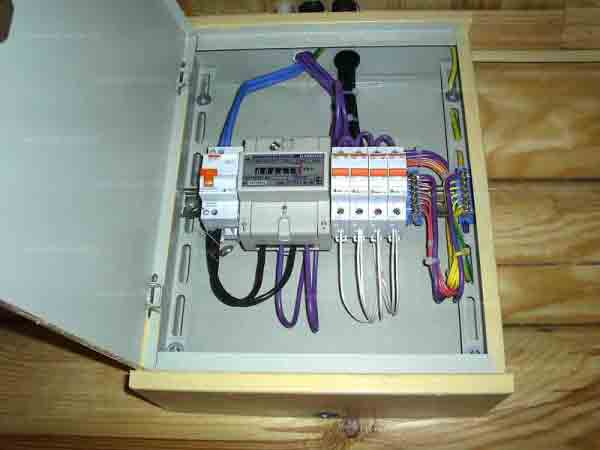

Если Вы собираетесь ставить счетчик в квартире вместе с модульными автоматами и УЗО в одном пластиковом боксе (например, в Hager Golf, Volta, Vector, Энергия) или металлическом щите типа ЩРН, то Вам нужен однофазный или трёхфазный прибор учёта на дин-рейку модульного исполнения (обращаем внимание: не все счетчики на din-рейку имеют модульное исполнение).

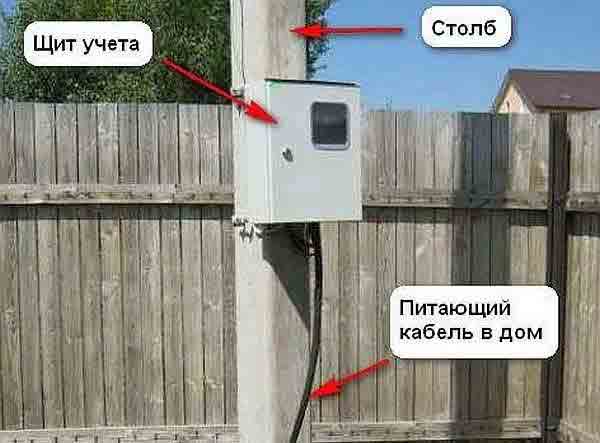

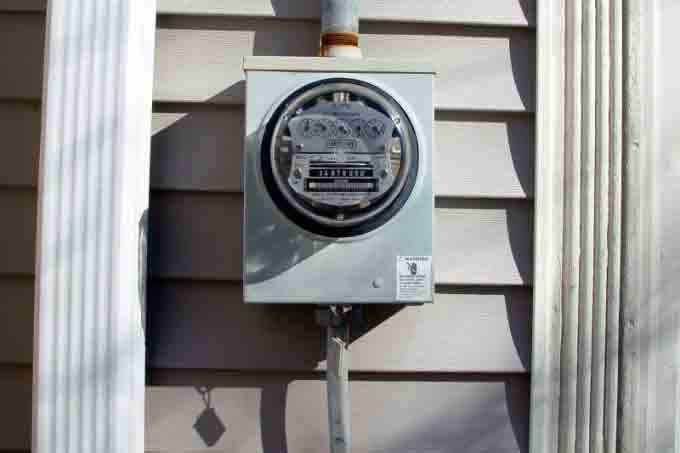

Если Вы собираетесь устанавливать электросчётчик на фасаде дома внутри блока измерения и защиты (БИЗ, ЩУР-8, ЩУ-1Н-9 и так далее), то Вы можете приобретать как электронный счётчик с креплением на плоскую поверхность, так и с креплением на din-рейку, но в последнем случае следует дополнительно купить дин-рейку или переходную планку. Это же относится и к установке электросчётчиков в металлических щитах типа ЩУРН (ЩРУН).

Если Вы пока еще не определились какой будет установлен щиток или бокс у Вас, то покупайте прибор учёта с креплением на din-рейку. Такой электросчётчик является более универсальным: к нему Вы всегда сможете докупить или рейку или переходную планку и установить на плоскую поверхность (например, монтажную пластину щита ЩМП) или на три винта.

Как правило, однофазные электронные счётчики электроэнергии выпускаются на ток от 5А до 50-60А. Трёхфазные электронные электросчётчики выпускаются прямого на максимальный ток до 50А и до 100А и трансформаторного подключения — на токи до 10 ампер. В жилом строительстве и при реконструкции квартир счётчики трансформаторного подключения практически не используются, так как нагрузки редко превышают 100 ампер.

Но бывают и исключения. Например, есть однофазный электронный прибор учёта электроэнергии Нева 103, который рассчитан на максимальный ток 80А. Но как правило, в квартирах и домах, подключенных к однофазной цепи, токи потребления намного меньше.

Если у Вас новый дом, то на него должен быть проект, в котором прописывается на какой ток нужно поставить электросчётчик, сколько выделено мощности на дом и какой вводной автоматический выключатель нужно выбрать. Если Вы делаете ремонт в квартире и меняете там проводку, то можете определить требуемый ток по сечению провода, который подходит к счетчику. То есть, если к квартире подходит алюминиевый кабель сечением 6 кв.мм, который выдерживает до 39А, то и ставить Неву 103 на 5-80А смысла нет.

Класс точности указывается на лицевой панели в кружочке и говорит о том, насколько точно он будет считать потребленную электроэнергию. Иногда можно услышать фразу: «Нужно покупать менее точный счетчик и тогда будешь меньше платить за электричество». Но стоит напомнить, что фраза «менее точный» не означает, что он будет считать именно в Вашу пользу!

Согласно главе 1.5 Правил устройства электроустановок (ПУЭ) для населения точность счётчиков активной энергии должна быть не хуже класса 2,0. То есть можно устанавливать приборы учёта классов 2,0; 1,0; 0,7 и 0,5. А приборы учета уже с классом точности 2,5 и ниже уже не выпускаются, так как их устанавливать уже нельзя.

Ещё по теме  Электросчетчик меркурий 201

На самом деле более важна не дата выпуска, а дата поверки. Все приборы учёта прежде, чем поступить в продажу, должны пройти через госповерку (проверку на работоспособность и на точность измерений) на заводе изготовителе. По итогам успешной поверки, если прибор учета её прошел, на корпус счётчика ставится пломба госповерителя, а в паспорт ставится печать. В паспорте также указывается дата, а на пломбу ставится квартал и год госповерки.

Согласно ПУЭ (п. 1.5.13) «каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет».

То есть, Ваш однофазный счётчик должен быть установлен и опломбирован энергоснабжающей организацией не позже, чем через два года после поверки, а трёхфазный — не позже, чем через 1 год.

Требуется также периодическая проверка работоспособности и точности измерений счётчиков. Поэтому для каждого вида приборов учёта есть еще и межповерочный интервал, который для электронных счётчиков равен обычно 10-16 годам с даты производства.

Бывают счётчики активной и активно-реактивной энергии. Учет реактивной электроэнергии используется в основном на предприятиях со счетчиками, подключенными через трансформаторы тока.

Бывают еще и счетчики для работы в автоматизированных системах контроля и учёта электроэнергии (АСКУЭ). Но мы этот вопрос здесь не рассматривали, так как требования по установке таких счётчиков обычно прописываются в требованиях по установке приборов учета или в проекте по подключению. В этих документах обычно указывается конкретная модель, которая зависит от типа применяемой АСКУЭ в регионе. Но стоит всё-таки помнить, что Вы можете сами установить любой электросчётчик, который сертифицирован и внесен в Госреестр Средств Измерений.

Всё вышенаписанное относится в большей степени к электронным счётчикам электроэнергии. Мы не рассматривали отдельно индукционные приборы учета, так как их с каждым годом выпускают и используют всё меньше и меньше: они дороже, менее точные, больше по размерам, имеют меньший межповерочный интервал (обычно 8 лет).

Материалы по теме:

Если у Вас возникли вопросы по материалу статьи или есть что добавить, пишите нам письмо на электронный адрес mail@electromirbel.ru, сообщение на странице Обратная связь или в Книге отзывов и предложений

Внимание! При полном или частичном копировании материалов данной статьи или другой информации с сайта www.electromirbel.ru, обязательно наличие активной ссылки, ведущей на главную страницу www.electromirbel.ru или на страницу с копируемым материалом. Гиперссылка не должна быть запрещена к индексации поисковыми системами (например, с помощью тегов noindex, nofollow и т.д.).

© ООО «Электромир», 2012.

Понравилась эта страница? Поделись ссылочкой с друзьями:

308015, Россия, г. Белгород, ул. Победы, 143А

тел./факс: +7 (4722) 32-01-78, тел.: +7 (4722) 20-51-58

http://electromirbel.ru/hochu_kupit_schyotchik_elektroenerg

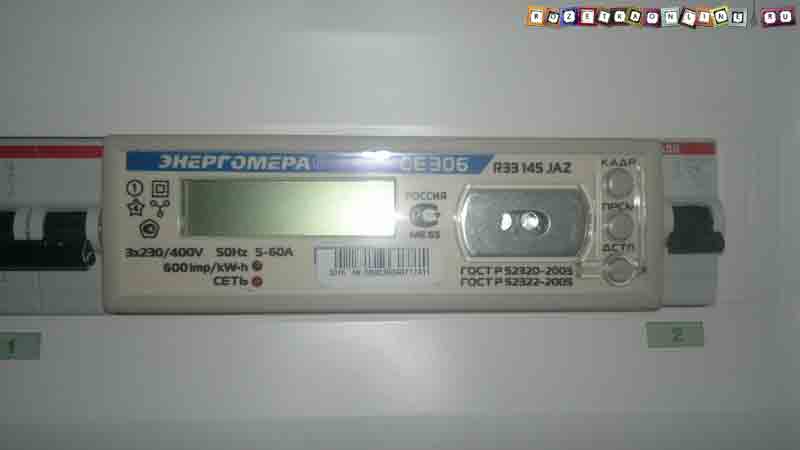

Подключение трехфазного электросчетчика | Энергомера се 306

Подключение трехфазного счетчика электроэнергии независимо от модели и производителя практически всегда выполняется одинаково. Зачастую, модели трехфазных счетчиков различаются лишь дополнительным функционалом и внешним видом, методика же подключения не меняется.

Давайте рассмотрим, как подключить трехфазный электросчетчик в квартире, на примере достаточно распространенного прибора учета энергомера ce 306.

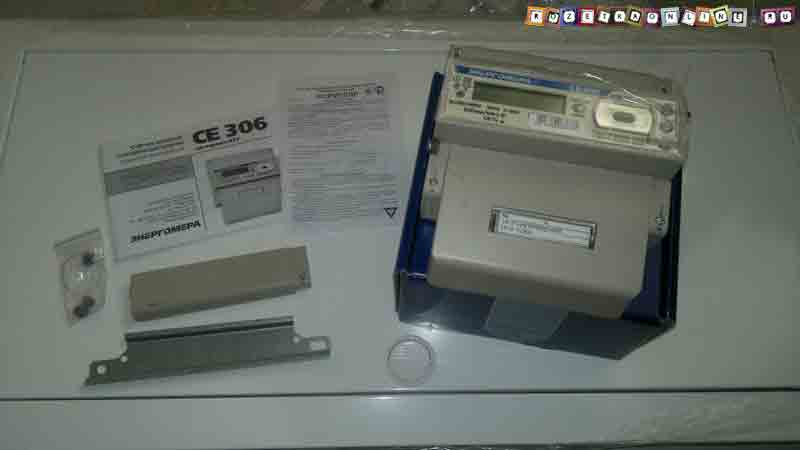

В комплект поставки счетчика входит:

— Счетчик электрической энергии многотарифный трехфазный энергомера се 306

— Два вида панелей, закрывающих клеммы подключения

— Руководство по эксплуатации и формуляр

Обязательно сохраните документацию к счетчику, там должна быть печать с датой его гос. проверки, она вам понадобиться при регистрации и опломбировке прибора учета.

Очень удобно, что в комплекте присутствует два вида крышек, которыми закрываются контактные клеммы. Большая, которая изначально установлена на счетчик, предназначена для установки в открытые электрические шкафы или учетно-распределительные щиты, где счетчик устанавливается отдельно от остальной защитной автоматики.

Вторая же, маленькая панель, одевается на счетчик при установке его в электрощит, где вся защитная автоматика находится на общей дин рейке, и закрывается общим экраном.

В нашем случае, как раз будет использован второй вариант, поэтому меняем крышку на маленькую. Обратите внимание, что обычно на обратной стороне крышки располагается упрощенная схема подключения. Она соответствует схеме, представленной в руководстве по эксплуатации.

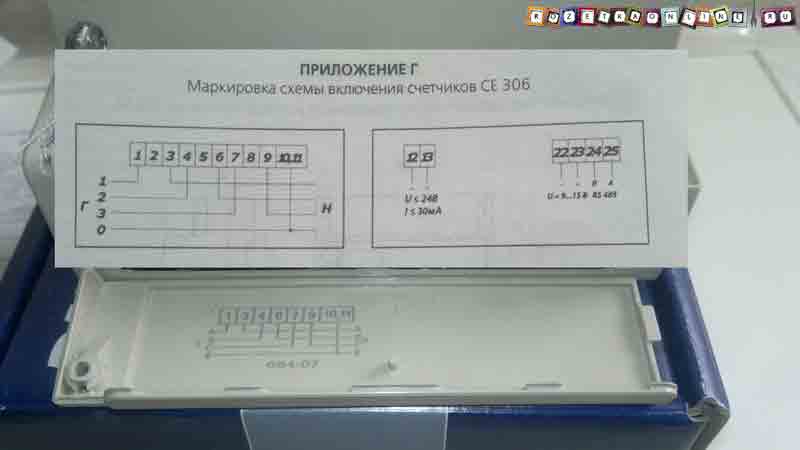

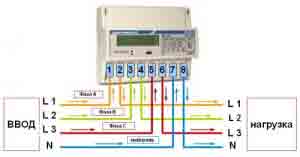

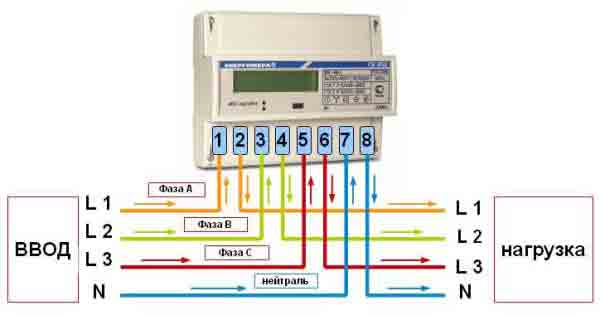

Ниже, представлена более информативная и простая схема подключения трехфазного счетчика электроэнергии. Данная схема подходит для подключения большинства современных приборов учета в трехфазной сети, от таких популярных моделей как Меркурий, Нева или Энергомера.

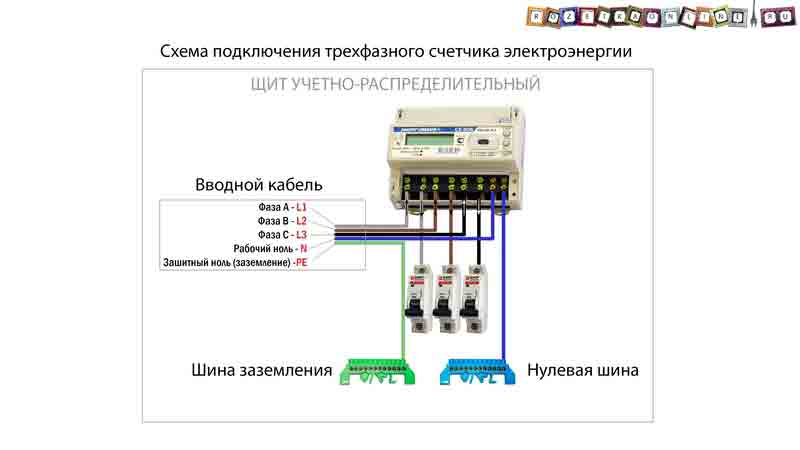

Схема подключения трехфазного счетчика электроэнергии

Довольно часто, для удобства последующего обслуживания электросетей квартиры или дома перед прибором учета энергии устанавливается вводной автомат. В этом случае всегда имеется легкая возможность без вызова электрика и отключения подачи энергии во всем стояке, производить ревизию, замену или дополнительную установку защитной автоматики в домашнем электрощитке.

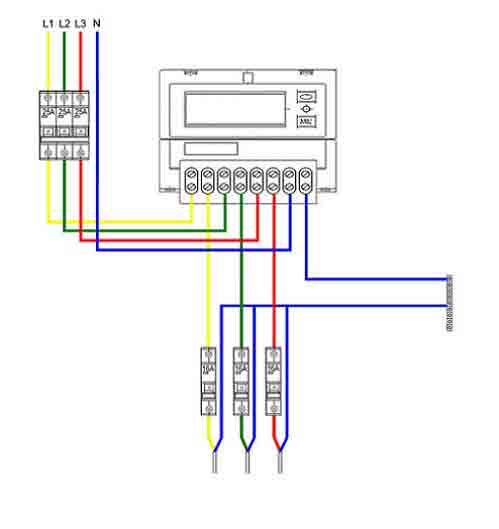

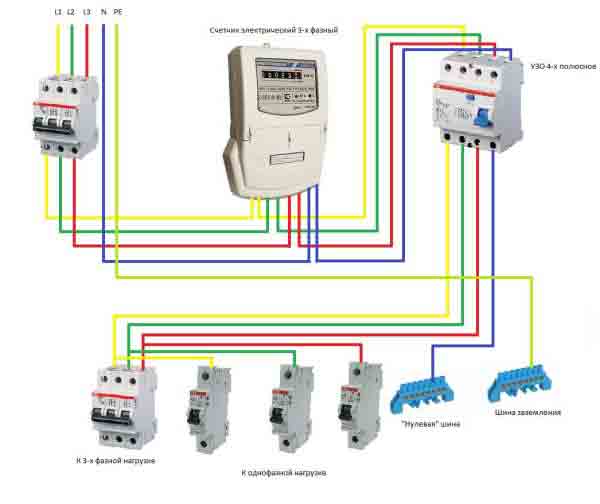

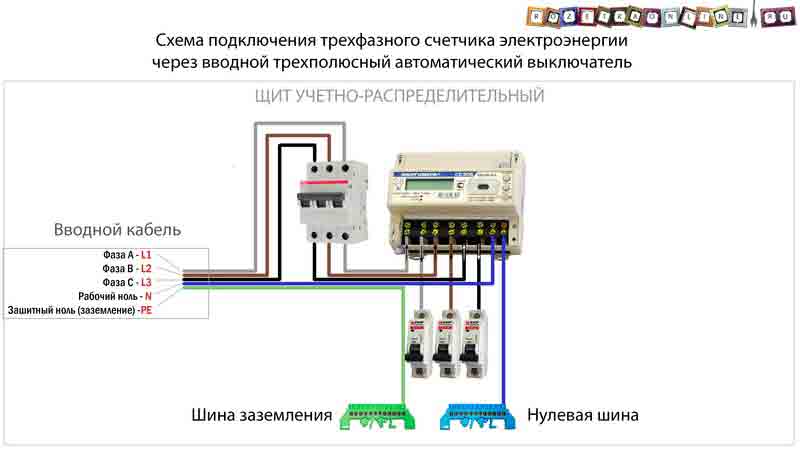

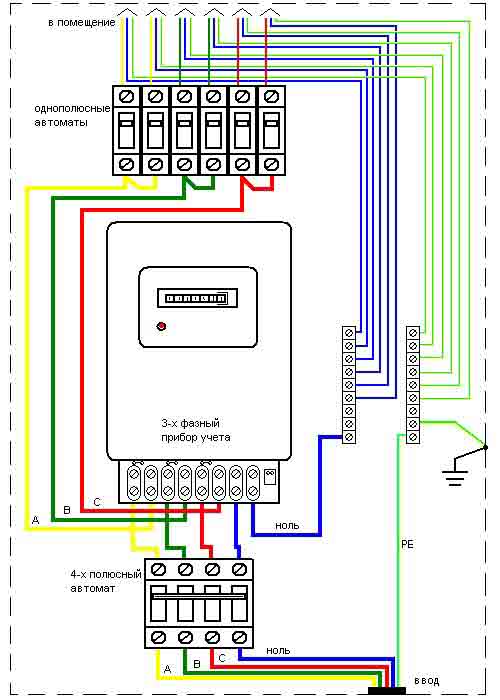

Схема подключения трехфазного счетчика через вводной трехполюсный автомат представлена ниже , в нашем случае подключение будет осуществляться по ней.

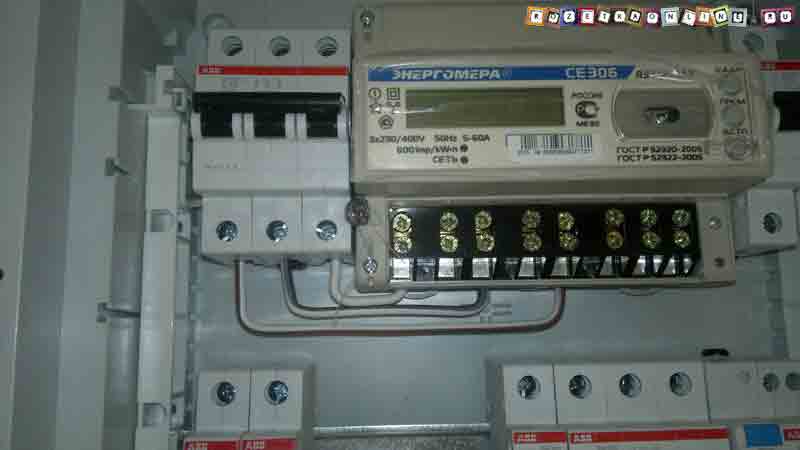

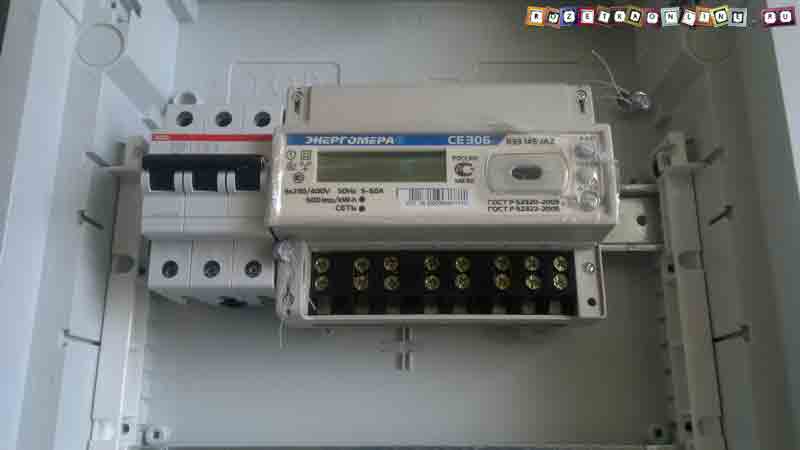

Пристуаем к установке. В первую очередь устанавливаем на дин-рейке нашего электрощита вводной автомат и сам трехфазный счетчик электрической энергии.

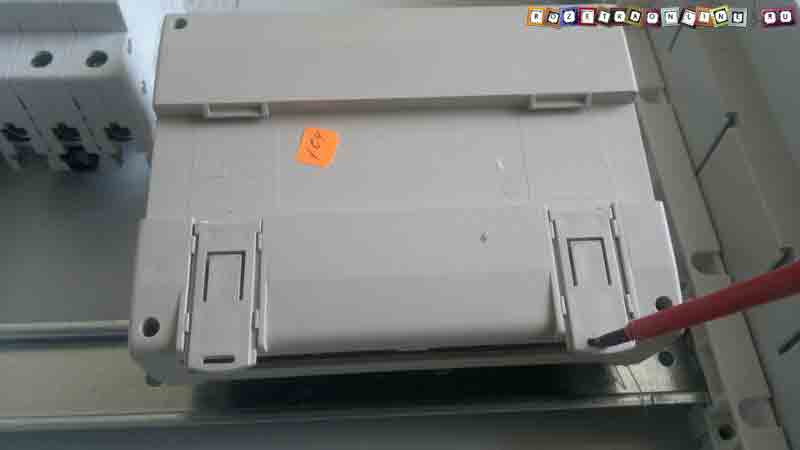

Для этого необходимо опустить фиксаторы на тыльной стороне прибора учета, как показано на изображении ниже, а затем, одев его на din-рейку, поднять их. По тому же принципу устанавливается и вводной трехполюсный автомат.

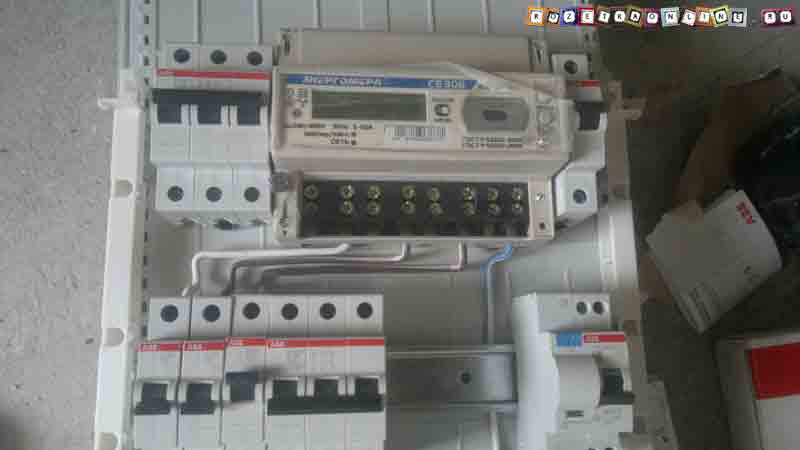

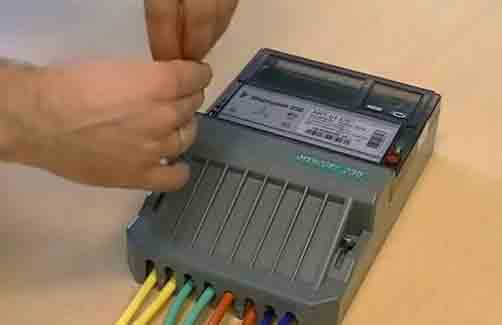

Затем соединяем вводной автомат с соответствующими вводными клеммами на счетчике, согласно схеме подключения . Для этого проще всего воспользоваться жилами проводов из вводного кабеля или другими медными проводами, сечением не меньшим чем вводной кабель.

Если вы подключаете трехфазный электросчётчик напрямую, без вводного автомата, к соответствующим клеммам прибора подключаете сразу фазные и нулевой провода вводного кабеля в том же порядке.

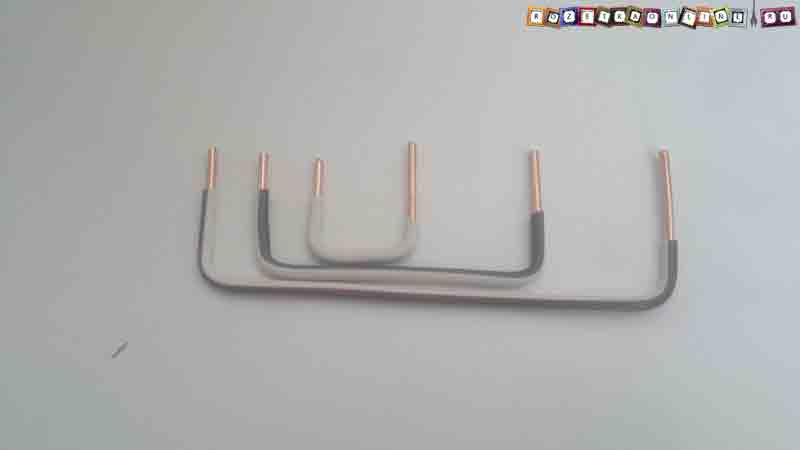

Наиболее простой вариант связать вводной трёхполюсный автомат со счетчиком — это соединительные провода, выполненные следующим образом:

Важно помнить, что через трехполюсный вводной автомат в трехфазной сети идут только фазные провода, нулевой провод подключается к счетчику напрямую.

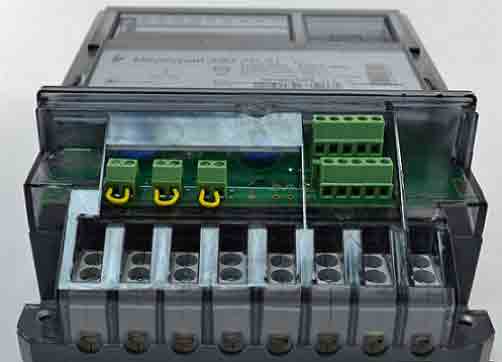

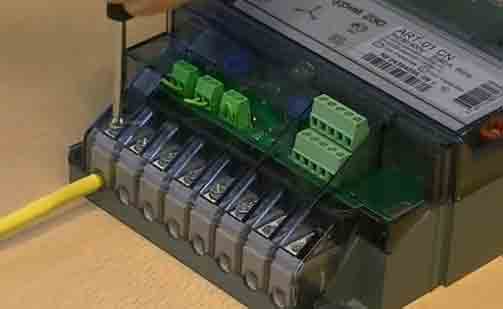

Все клеммы для подключения проводов, на приборе учета электроэнергии, пронумерованы и для надежности контакта имеют по два крепежных винта каждая. Снимать изоляцию с жил проводников необходимо примерно на 20мм.

Далее разводим фазные провода из счетчика по нагрузкам , при этом нужно максимально точно рассчитать и сгруппировать потребителей энергии по фазам так, чтобы нагрузки были примерно равными.

Нулевой же провод из счетчика выводится на нулевую шину в щите, обычно маркированную голубым цветом. А заземление, нулевой защитный проводник, подключается к шине заземления без прерываний, вводным кабелем.

В нашем случае, нулевая клемма и клемма заземления находятся в нижней части щита и отмечены соответственно синим и зеленым цветом.

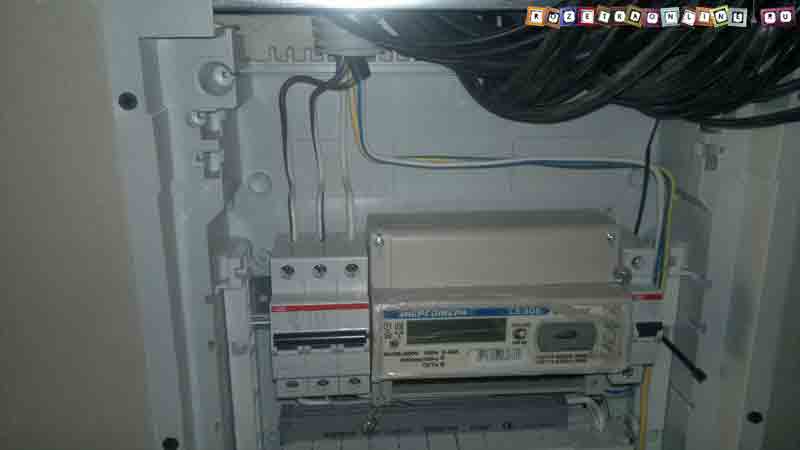

Осталось подключить к вводному автомату фазные провода от вводного кабеля . Обязательно убедитесь, что они не находятся под напряжением во время монтажа.

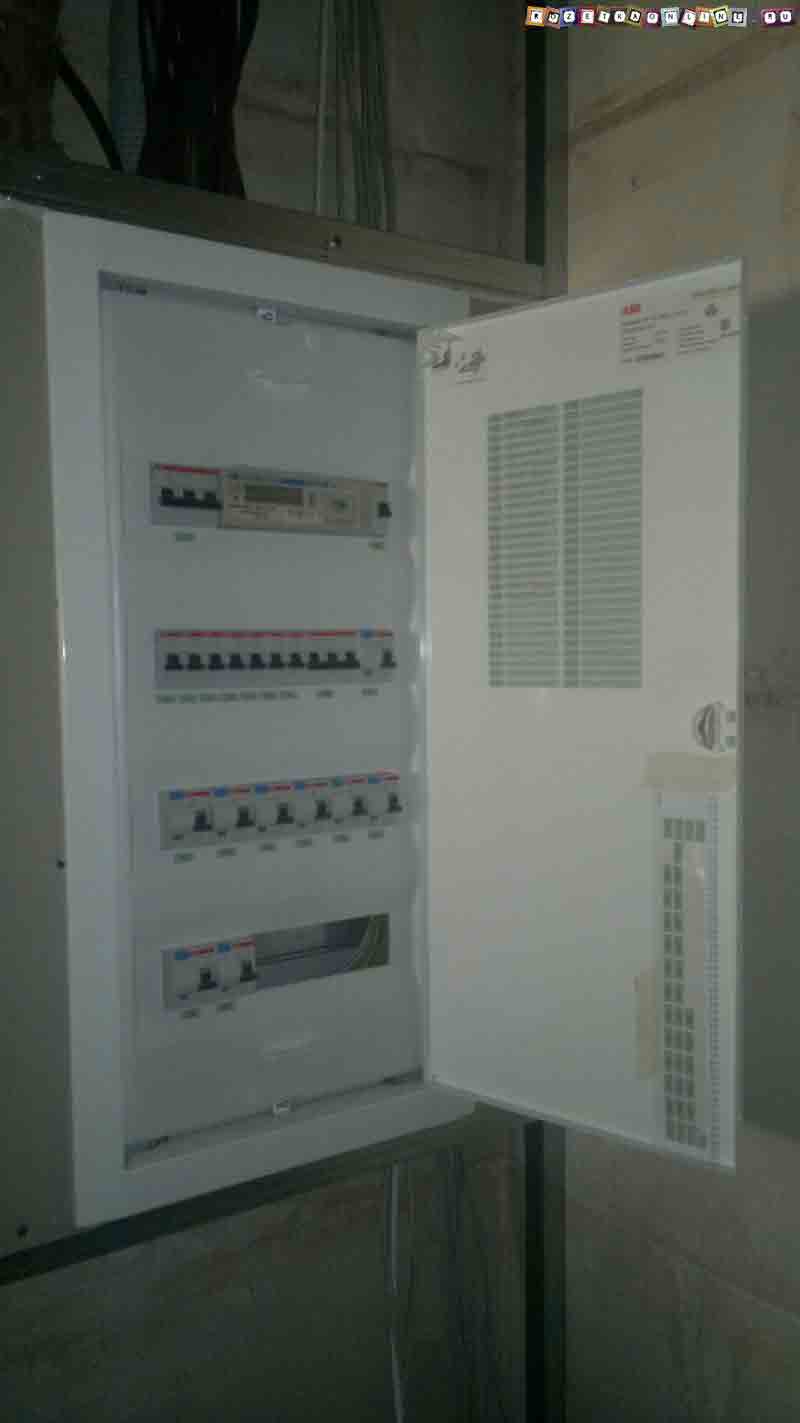

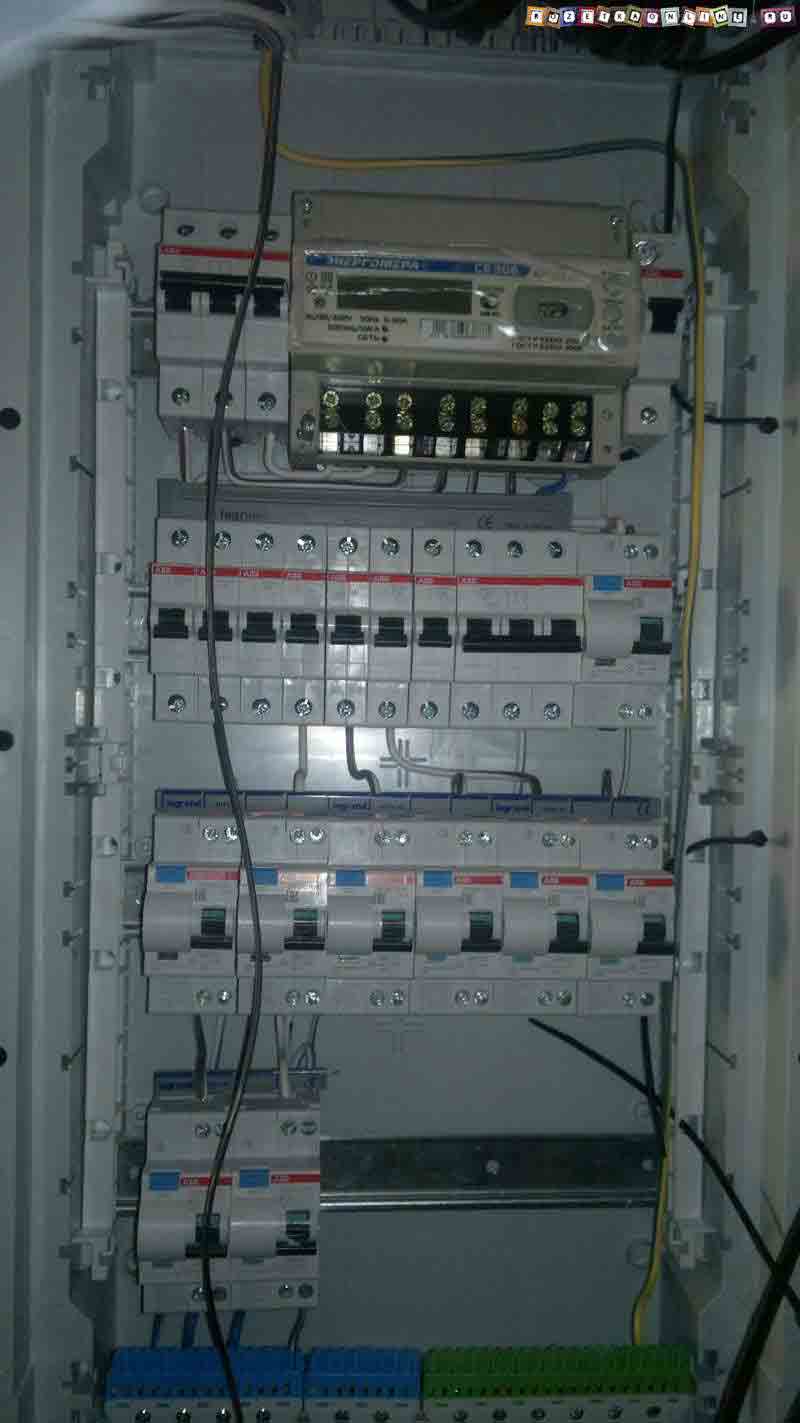

После чего крепим защитную панель и на этом подключение трехфазного счетчика электроэнергии завершено . Далее можно спокойно продолжать установку защитной автоматики в щите, предварительно отключив вводной автомат.

Чтобы зарегистрировать ваш новый прибор учета электроэнергии необходимо подать заявку в свою управляющую компанию (УК), ТСЖ или Энергосбыт на опломбирование счетчика, только после этого его расчет потребления электроэнергии будет производиться по показателям счетчика.

Если у вас возникнут вопросы по подключению трехфазного электросчетчика, оставляйте их в комментариях к статье, постараемся помочь!

http://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/113-podklyuchenie-trekhfaznogo-elektroschetchika-energomera-se-306

Подключение трехфазного счетчика, особенности подключения

Шокирующее наличие множества проводов при подключении бытовых электроприборов всегда вызывает головную боль. Сложные и запутанные схемы подключения заставляют задуматься: «А почему у трехфазного счетчика четыре провода?». Чтобы окончательно развеять все сомнения, произведите подключение трехфазного счетчика своими руками.

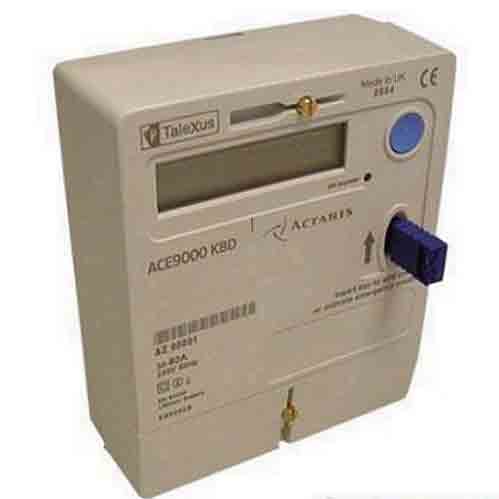

В настоящее время кроме традиционных двухфазных счетчиков электроэнергии возросла популярность трехфазных счетчиков. Это объясняется за счет многофункциональности трехфазных счетчиков, а также возможностью несколько сократить расходы на потребление электроэнергии в быту.

Чтобы не быть голословными, подскажем, что при использовании однофазного подключения потребителя 20 кВт, потребовался бы кабель большого сечения. При этом распределение нагрузки проблематично осуществить, поскольку будут задействованы одна фаза и ноль. Трехфазное подключение такие проблемы решает полностью.

Необходимость трехфазного счетчика обусловлена измерением величин активной и реактивной электроэнергии. Следует различать электронные активные и реактивные счетчики:

• однотарифные активные прямого включения с классом точности 1.0 и 2.0, оснащенные индикатором

• многотарифные одно- и двунаправленные.

Схема подключения счетчика трехфазного зависит от типа счетчика. Однако, счетчики трехфазные поддерживают формат однофазного измерения.

Бытовые трехфазные счетчики различают по схеме подключения. Это могут быть:

• счетчики непосредственного включения

• счетчики полукосвенного подключения

• счетчики косвенного включения

• счетчики с учетом реактивной составляющий.

Счетчики непосредственного (прямого) включения подключают аналогично однофазным напрямую в сеть 220/380 В.

Прямоточные приборы учета электроэнергии рассчитаны на протекание тока до 100 А., тем самым ограничивается применение незначительной пропускной мощностью до 60 кВт. Клеммная колодка счетчиков прямого включения и отверстия под провода рассчитываются на незначительное сечение проводов. В среднем такое значение колеблется от 16 до 25 квадратных миллиметров. Схема подключения прямого включения единственная, ее параметры указаны схематично на обратной стороне крышки счетчика, поэтому сложности при подключении не вызывает.

Как осуществить подключение счетчика прямого включения, показано в видео

Счетчики полукосвенного подключения включают через трансформаторы тока. Это позволяет осуществлять учет электроэнергии с существенными мощностями в сети. При этом при подсчете использованной электроэнергии должен учитываться коэффициент трансформации. Применение данной схемы для подключения возможно с применением трансформаторов тока.

Схем полукосвенного включения множество, среди которых наиболее востребованными являются:

• схема подключения трансформаторов тока по типу «звезда»

• схема подключения посредством испытательной клеммной коробки

• с совмещенными цепями по току и напряжению.

Большинство схем полукосвенного подключения устарело ввиду неэффективности элементной базы.

Недостатками схем полукосвенного включения является сложность проверки контролирующими организациями энергоснабжения.

Счетчики косвенного включения для бытовых нужд не представляют интереса, потому что предназначены для учета электроэнергии исключительно для высоковольтных соединений промышленного назначения 6(10) кВт.

Схемы подключения учета реактивной составляющей в настоящее время не применяются.

Подключение трехфазного счетчика косвенного включения с использованием трансформаторов тока показано здесь.

Учитывая особенности подключения трехфазного счетчика, установку и его монтаж предпочтительнее доверить специалистам из организаций, обладающих лицензией, предоставляющей право на ведение электромонтажных работ. Тем более, что регистрация установки нового счетчика производится с разрешения таких организаций.

Если монтажная схема не входит в комплект поставки трехфазного счетчика, составляется схема монтажа. Счетчик, предназначенный для подключения, проверяется на наличие на крепящих винтах пломб госповерки. Пломбы госповерки на трехфазных счетчиках должны быть давностью 12 месяцев. Необходимо проверить целостность кожуха и стекла на корпусе счетчика и наличие крепежных винтов в самой зажимной коробке.

Перед установкой трехфазного счетчика необходимо обесточить квартиру.

Установку и монтаж трехфазного счетчика предпочтительнее производить в специальный шкаф, куда дополнительно монтируются устройства защиты и коммутации. Монтажные элементы крепятся на DIN рейку. После закрепления проводов электросчетчика крепежными винтами проверяется работоспособность системы.

Традиционные схемы подключения трехфазного счетчика в сеть напряжением 380/220 В и счетчики постепенно уступают место более совершенным электроприборам.

Значительные объемы потребляемой электроэнергии заставляют взглянуть на использование трехфазных счетчиков по-другому. Не скроем, что современные коттеджи и квартиры, оборудованные мощными потребителями электроэнергии, такими как сауны или интегрированные системы «умный дом», нуждающимися в равномерном распределении нагрузки. Поэтому перспективные трехфазные счетчики надежно обеспечат необходимый рабочий режим.

Существующие трехфазные счетчики электроэнергии серии СЕ можно смело назвать приборами нового поколения. Чем отличаются счетчики данной серии от известных моделей? Прежде всего, это расширенные функциональные возможности микропроцессорного многотарифного счетчика.

Учет электроэнергии и мощности производится по нескольким суточным тарифам и предусматривает несколько графиков тарификации. «В чем же фишка?», — раздраженно спросите вы. Все дело заключается в перепрограммировании. В этом случае нет необходимости производить замену и установку трехфазного счетчика, достаточно вызвать специалиста, который произведет перепрограммирование режимов работы. Современная элементная база трехфазного счетчика серии СЕ позволяет осуществлять учет электроэнергии с высоким классом точности 0,5 – 1,0. При этом два уровня доступа, защищенные пользовательским паролем, исключают возможность несанкционированного доступа и хищения извне электроэнергии. Диапазон рабочих характеристик (напряжения) от -15 до +20% от Uном создают нормальные условия работоспособности при скачкообразных режимах и нагрузках сети.

Не прошло и полвека, как спрос на теплообменное…

Известно, что самыми посещаемыми секциями…

Собственноручное создание кровельных выходов…

В зависимости от того, насколько активно…

В рамках данной публикации мы расскажем, как…

http://svouimirukami.ru/articles/podklyuchenie-trexfaznogo-schetchika-osobennosti-podklyucheniya.html

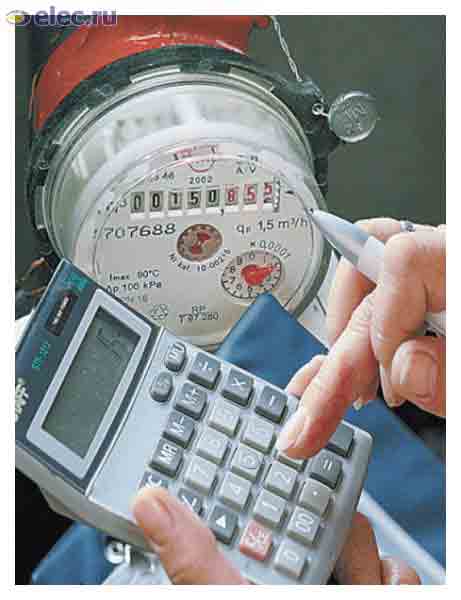

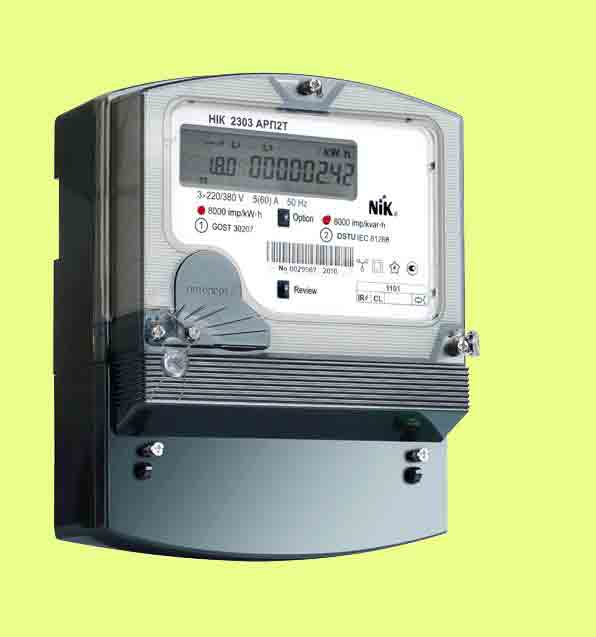

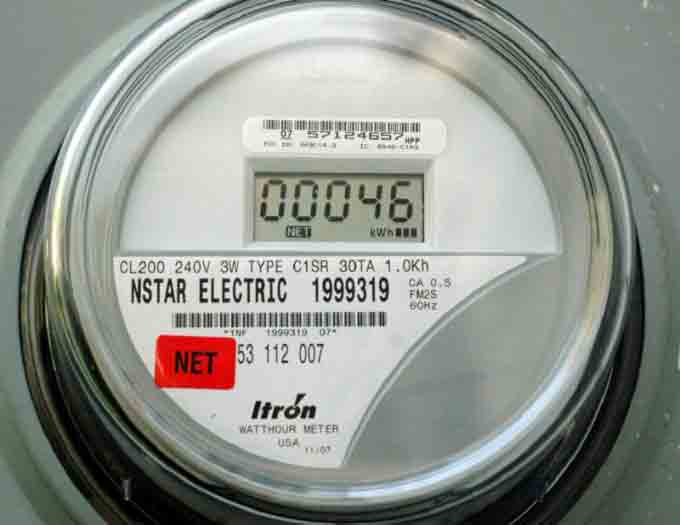

Совет 1: Как снимать показания трехфазного электросчетчика

  • — инструкция к счетчику;
  • — калькулятор;
  • — лист бумаги;
  • — ручка либо карандаш.

Совет 2: Как правильно снимать показания счетчика в 2020 году

Подключение счетчика это обязательное мероприятие, но надо сделать так, чтобы учет приносил максимальную выгоду.

Совет 4: Как снять показания с электрического счетчика

Совет 5: Как снять показания с трехфазного счетчика

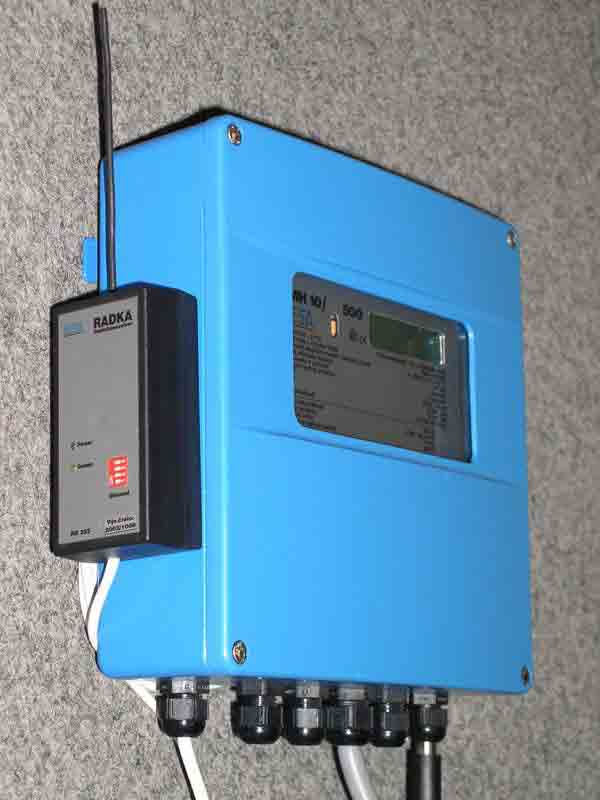

Принцип действия электромагнитных расходомеров основывается на том, что вода обладает электропроводимостью. Вода, проходя через электромагнитное поле катушки, возбуждает электродвижущую силу, пропорциональную скорости потока. Реально он представляет собой отрезок трубы с встроенными в него электродами и электромагнитной катушкой.

Ультразвуковые теплосчетчики измеряют разность времени прохождения сигнала через воду в зависимости от ее скорости. Так при нулевом расходе разность временных интервалов будет нулевой, а при максимальном расходе соответственно максимальной. Конструкция ультразвукового теплосчетчика напоминает электромагнитный, только вместо электродов и катушки в него вмонтированы ультразвуковые датчики. Теплосчетчики устанавливаются на вводах в жилые дома.

Ещё по теме  Электросчетчик нева

Не забудьте для контроля рядом со щитом иметь журнал учета показаний, с помощью которого вы сможете проконтролировать выставленную вам теплоснабжающей организацией сумму.

Совет 7: Как правильно снимать показания электросчетчика

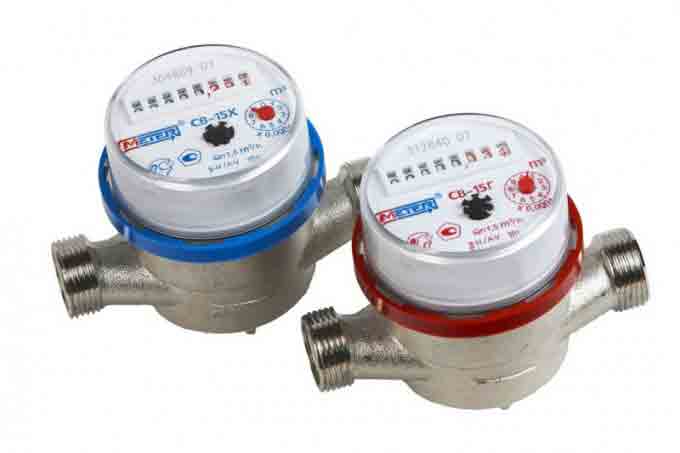

  • Работающий счётчик воды
  • Квитанция об оплате
  • Шариковая ручка или карандаш

Если же установка происходила силами специалиста, то он должен оставить бланк, куда внесёт первые показания.

  • Как снимать показания воды
  • Снятие показаний счётчиков воды
  • снятие показаний счетчика воды

Совет 9: Как снять показания с трехтарифного электросчетчика

Совет 10: Как передавать показания счетчиков за электроэнергию

  • — новый счетчик;
  • — разрешение на перенос прибора учета электричества.
  • Перенос электросчетчика с лесничной клетки в квартиру
  • как заменить электросчетчик в квартире

— в качестве снотворного средства,

— для быстрой адаптации человека к смене часовых поясов с целью снижения риска возникновения стресса.

Побочные действия, противопоказания к назначению «Мелаксена»

Фармакологические свойства и показания к применению препарата «Синупрет»

— острый или хронический синусит (воспаление придаточных пазух носа),

— фарингит (воспаление слизистой глотки),

— ларингит (воспаление слизистой гортани),

— бронхит (воспалительное заболевание бронхов с поражением слизистой оболочки),

— трахеит (воспаление слизистой трахеи),

— пневмония (воспаление легких),

— муковисцидоз (системное наследственное заболевание, характеризующееся поражением желез внешней секреции).

Совет 14: «Левомеколь»: показания к применению и отзывы

Мазь «Левомеколь» применяют для лечения гнойных ран разного происхождения, в том числе для терапии ран, инфицированных смешанной микрофлорой в гнойно-некротической фазе. Препарат используется в послеоперационый период для терапии незашиваемых ран. Также средство применяют при лечении ожогов 2 и 3 степени тяжести, гнойно-воспалительных заболеваний кожи, трофических язв, фурункулов.

Для нанесения препарата используются стерильные марлевые салфетки. Их пропитывают мазью и затем заполняют ими рану. Салфетки не должны размещаться плотно, наполнение должно быть «рыхлым». В гнойные полости мазь вводят через катетер при помощи шприца. Препарат в данном случае необходимо предварительно нагреть до температуры 35-36°С.

Мазь не применяют при повышенной чувствительности к ее компонентам, при псориазе и грибковых поражениях кожи. Беременным женщинам препарат можно использовать в течение короткого периода времени и на небольших поверхностях. При применении мази в период лактации, грудное вскармливание следует приостановить. В редких случаях при использовании мази могут возникнуть аллергические реакции.

Использование мази в послеоперационный период способствует эффективному заживлению швов. В том числе отмечается действенность «Левомеколя» в случае расхождения швов. Препарат способствует «вытягиванию» гноя, заживлению тканей и обеззараживает рану, что также важно при наличии некротических образований.

Этот препарат изготавливают на основе вытяжки из крови телят. Он хорошо переносится пациентами и практически не имеет противопоказаний, за исключением индивидуальной непереносимости, сахарного диабета и отека легких. Это лекарство улучшает микроциркуляцию во всех тканях организма, а также усиливает обменные процессы в клетках, что способствует их быстрому восстановлению. Наиболее эффективен этот препарат в качестве раствора в ампулах и флаконах, который вводится пациенту внутримышечно, внутривенно или внутриартериально. Кроме того, «Актовегин» выпускается в виде таблеток, крема, мази и геля. Если вводить «Актовегин» внутривенно – препарат начинает действовать через 15 минут, а уже через 2,5 часа его действие достигает максимальной активности. Поэтому его широко применяют при серьезных осложнениях и острых состояниях.

Это лекарство имеет широкий спектр действия. Его применяют для лечения заболеваний сердечно-сосудистой системы, после ишемического инсульта, при церебральной недостаточности, для заживления ран и слизистых оболочек организма. Сосудорасширяющее свойство «Актовегина» используют при лечении гипертонии и повышении внутриглазного давления. Данный препарат часто применяют при пересадке кожи, химических и термических ожогах, а также радиационных поражениях кожных покровов.

К сожалению, очень часто беременность протекает с осложнениями, среди которых на одном из первых мест стоит плацентарная недостаточность. В этом случае обычно назначается «Актовегин», который способствуют улучшению кровотока, стимулирует восстановление клеток и обменные процессы в тканях. Применение этого препарата значительно увеличивает шансы будущей мамы сохранить и выносить беременность. Кроме того, это лекарство назначается беременным с профилактической целью, так как оно предотвращает тромбообразование, улучшает микроциркуляцию крови и является иммуноукрепляющим средством для плаценты.

http://www.kakprosto.ru/kak-103974-kak-snimat-pokazaniya-trehfaznogo-elektroschetchika

Схема подключения электросчетчика. Типы электросчетчиков

В схеме рис.1 представлен пример подключения однофазного электросчетчика через пакетный выключатель. От электросчетчика фазный провод соединен с тремя однополюсными автоматами, соединенных на входе перемычками. От автоматов три фазных провода поступают на нагрузку. Нулевой провод от электросчетчика соединен с нулевой шиной,- от которой три нулевых провода также поступают на нагрузку.

В сочетании получается три проводки, подключенные допустим к двум отдельным розеткам и к освещению с выключателями. То есть нагрузка в электрической цепи здесь получается распределенной. Электрическая схема проста и удобна в своем исполнении.

Немного об электросчетчиках.

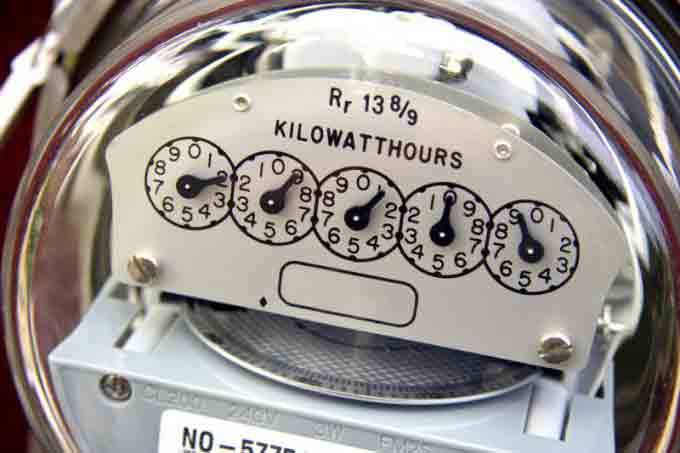

Однофазный индукционный электросчетчик состоит из двух электромагнитов:

и подвижного алюминиевого диска. В результате взаимодействия двух электромагнитных потоков создается вращающийся момент,- за счет которого вращается диск, всю остальную работу выполняет механика \червячная передача и тому подобное\.

Принцип работы современных усовершенствованных электросчетчиков основан именно на этом принципе. Токовая катушка соединена последовательно с нагрузкой. Катушка напряжения включается в электрическую цепь параллельно внешнему источнику электрической энергии.

Рассмотрим схему подключения однофазного электросчетчика \рис.2\:

Фазный провод подключен к первому клеммному соединению \цифры 1\ электросчетчика. Далее, в электросчетчике фазный провод имеет разветвление, одна фаза от разветвления подключена к токовой катушке, другая фаза подключена от разветвления к катушке напряжения. От токовой катушки через второе клеммное соединение электросчетчика,- фазный провод поступает на нагрузку.

Нулевой провод подключен к третьему клеммному соединению и через разветвление соединен с катушкой напряжения, от разветвления через четвертое клеммное соединение нулевой провод так же поступает на нагрузку. Приведенная схема подключения относится и к современным усовершенствованным электросчетчикам.

Здесь суть состоит в том, чтобы правильно определить фазный и нулевой проводники от внешнего источника электрической энергии для последующего подключения к электросчетчику,- как это показано по схеме. При неправильном подключении \нулевой провод к примеру подключили не к третьему а ко второму клеммному соединению электросчетчика\ и при срабатывании автомата защитного отключения с задержкой в доли секунды,- электросчетчик можно вывести из строя, или как говорится — «деньги на ветер».

Знать конечно это все нужно, но если Вы не электрик и у Вас нет подобной практики \с подключением электросчетчиков\,- конечно же целесообразней будет вызвать для подключения электросчетчика именно электрика, имеющего знания и практику по данной специализации.

По сравнению с однофазными электросчетчиками, — трехфазные электросчетчики имеют различие в подключении, так как не являются однотипными и имеют свой учет электрической энергии:

Рассмотрим схему подключения трехфазного электросчетчика рис.3:

Три фазных провода \А, В, С\ имеют поочередное подключение к трем токовым обмоткам. Токовые обмотки для каждой фазы,- подключены последовательно и далее поступают на нагрузку.

Три обмотки напряжения подключены к внешнему источнику электрической энергии — параллельно. Нулевой провод подсоединен к седьмому клеммному контакту электросчетчика, от контакта провод с нулевым потенциалом через ответвление соединен с концами выводов обмоток напряжения, другое ответвление провода с нулевым потенциалом поступает на нагрузку.

Принцип подключения относительно к токовой обмотке и обмотке напряжения одинаков для двух схем \однофазного и трехфазного электросчетчика\. Различие здесь составляет наличие:

Наглядно представленное изображение подключения трехфазного электросчетчика, подключение проводки от ввода к электросчетчику и подключение проводки от выхода электросчетчика на нагрузку,- в своем пояснении не имеет смысла.

Есть ли различие в подключении трехфазных электросчетчиков? — Такие различия в подключении имеются.

Возьмем к примеру два типа трехфазных электросчетчиков:

Подключение от ввода к трехфазному электросчетчику «Нева-303»:

Подключение от ввода к трехфазному электросчетчику » Меркурий-233″ следующее:

Поэтому, необходимо обращать свое внимание на схему подключения трехфазного электросчетчика и знать его назначение.

Под двух тарифным учетом электроэнергии подразумевается дневной и ночной тарифы, приведенные в таблице:

Таблица двух тарифного учета электроэнергии

Соответственно, приведен тип трехфазного двух тарифного электросчетчика «Меркурий-233 ART» для подобного учета потребляемой электроэнергии.

В таблице дифференциации электроэнергии по тарифам,- наглядно показан двух тарифный и трех тарифный учет.

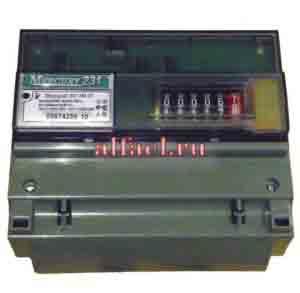

Трехфазный электросчетчик «Меркурий 231 АМ-01 \5-60А\ применяется для однотарифного учета.

Меркурий 231 АМ-01 \5-60А\

Информация об электросчетчиках была доведена начинающим специалистам. Будьте внимательны к схемам при подключении, накапливайте свой опыт и знания у электриков,- знающих свою профессию. То есть первоначально необходимо выполнять подобные работы при участии хорошего наставника.

Уважаемые посетители. В этой теме вы ознакомитесь с подробностями подключения водонагревателя, с монтажом искусственных заземлителей и с требованиями, предъявляемыми к

http://zapiski-elektrika.ru/elektrika-doma/sxema-podklyucheniya-elektroschetchika.html

«Чем трёхфазный электросчётчик отличается от однофазного?»

Чем трёхфазный электросчётчик отличается от однофазного?

Современные люди никак не могут обойтись без электричества, и, пожалуй, в современных домах оно не менее важно, чем водоснабжение или, к примеру, газ. Без света и электрической энергии немыслимы многие занятия, не работает большинство предметов в доме. Это и плиты, и лампочки, и отопление, и электроприборы, и даже музыкальные инструменты. Расходуемую энергию, разумеется, необходимо учитывать и контролировать. Именно для этого в помещениях нужны электросчетчики. Как же их выбрать, чем трёхфазный электросчётчик отличается от однофазного?

Однофазный счетчик электроэнергии – это специальный прибор, который устанавливается исключительно в двухпроводной сети с переменным током и стандартным напряжением в 220 вольт. Что касается трехфазного счетчика, то он создан для тех же целей – контроля за расходом, учета электроэнергии, но уже в трехпроводных сетях (и четырехпроводных) с частотой 50 гц. Ток здесь тоже переменный, напряжение – 380 вольт.

Разбираясь, чем трёхфазный электросчётчик отличается от однофазного, необходимо выяснить и сферы их применения. Приборы с одной фазой обычно устанавливаются в жилых зданиях и кварталах, а также в большинстве офисных и административных построек, в гаражах, торговых точках, коттеджах, на дачах. Однофазные счетчики очень просто и логично устроены, удобны в использовании. С них, например, легко снимать все необходимые показания. Такие приборы передают однофазный ток и имеют на себе специальную маркировку «СО». Трехфазные счетчики гораздо сложнее в устройстве, намного точнее в измерении и нужны в основном на объектах, которые отличаются повышенной сложностью, то есть промышленных объектах, предприятиях, зданиях, что потребляют огромное количество электроэнергии. Для питания таких счетчиков требуется трехфазное питание. Монтируют их и тогда, когда в здании нет нулевого провода: для этого существуют счетчики трехпроводные. Если нулевой провод есть, то берут четырехпроводной. Такие приборы обозначаются маркировкой «СТ».

Разобравшись, чем трёхфазный электросчётчик отличается от однофазного, можно легко выбрать себе наилучшую модель и не удивляться вопросу продавца «Какой именно счетчик нужен?». Единственное, о чем следует помнить: купленный прибор должен устанавливать только профессиональный электрик. При отсутствии надлежащей квалификации браться за монтаж такого прибора нельзя ни в коем случае. После установки счетчик опломбируется представителем компании − поставщика электроэнергии. Для трехфазной цепи можно купить исключительно трехфазный счетчик.

А вот есть цепь однофазная, а счетчик по ошибке куплен более мощный, ничего страшного не случится. Дело в том, что трехфазные приборы вполне можно подключать к сети с одной фазой.

Стоит ли покупать трехфазный счетчик для однофазной сети?

Выяснив, чем трёхфазный электросчётчик отличается от однофазного, многие могут решить купить первый. Но стоит ли это делать? Вопрос сложный и щекотливый. Дело все в том, что распределительный ток для трехфазного прибора гораздо больше, чем для его менее мощного собрата. В небольших домах, частных постройках это попросту неудобно. К тому же трехфазный счетчик гораздо опаснее, ведь напряжение выше, значит и ток в случае короткого замыкания будет куда больше. Кроме того, чтобы подключить трехфазный прибор, придется похлопотать с получением всех необходимых документов и разрешений от энергосбытовой конторы. Но с другой стороны, с трехфазным счетчиком можно без проблем подключать к дому целую сеть мощных приборов (например, обогревателей, котлов), не боясь перегрузок и перекосов фаз. Хозяин постройки не столкнется со слишком низким напряжением в сети, но ему придется значительно внимательнее отнестись к вопросу электробезопасности своей собственности.

http://stroyremo.ru/49-chem-trehfaznyy-elektroschetchik-otlichaetsya-ot-odnofaznogo.html

Как подключить счетчик самостоятельно: однофазный и трехфазный

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

  • Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
  • Закрепляется на высоте 0,8-1,7 м.
  • Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
  • Проводники используются изолированные, без скруток и ответвлений.
  • При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Ещё по теме  Электросчетчики двухтарифные

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

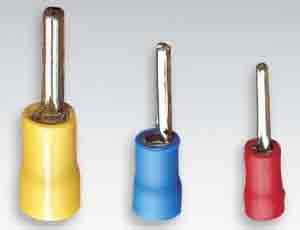

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

http://stroychik.ru/elektrika/kak-podklyuchit-schetchik

электросчетчик трехфазный

Торгово-ярмарочный комплекс «Славянский мир», 41 км МКАД

Артикул: 205.2Т FION

Электроэнергия для современного человека также важна, как, скажем, вода или же газ. Без нее немыслима наша с вами деятельность, но с другой стороны, она подлежит строгому контролю и учету за ее расходом – и именно эту задачу на сегодняшний день призваны выполнять электросчетчики.

Ассортимент современных электросчетчиков, которые можно найти в продаже, достаточно широк и разнообразен, и зачастую богатство выбора этих устройств ставит перед покупателем непростую задачу: какой счетчик выбрать – трехфазный или однофазный, индукционный или электронный, однотарифный или многотарифный, какие преимущества и недостатки каждого из них, и для каких целей каждый из них наиболее оптимально подходит?

Прежде чем купить тот или иной электросчетчик, крайне необходимо определить, какая схема подключения используется в вашем доме (квартире, здании, помещении) – трехфазная или однофазная. Как правило, в большинстве городских квартир подключение электроэнергии произведено по однофазной схеме, в то время, как для частных домов с большим количеством энергопотребителей, а также для зданий и сооружений оптимальным считается трехфазное подключение электроэнергии.

С учетом особенностей применения, однофазные электросчетчики, такие как Меркурий 203.2T RBO, рекомендуется использовать при необходимости произвести коммерческий учет количества потребленной электрической энергии. Среди данного типа продукции на отечественном рынке повышенным спросом пользуются счетчики Меркурий, обладающие широкой функциональностью, высокой надежностью и точностью, и, конечно же, приятной ценой. Установка счетчиков должна проводиться только сотрудниками специальных служб, в противном же случае, самостоятельное подключение будет являться нарушением, что повлечет за собой серьезные штрафные санкции. После проведения монтажа, счетчик в обязательном порядке пломбируется.

Трехфазные электросчетчики, такие как Меркурий ART-03 PQRSIGDN, используются для учета активной и реактивной электроэнергии в трехфазных электросетях.

В отличие от старых электромеханических (дисковых) счетчиков, современное электронные электросчетчики представляют собой многофункциональное устройство, способное программироваться под несколько режимов работы с учетом времени суток и нескольких тарификаций, а также производить автоматическую передачу данных на определенный терминал.

http://www.electrodipole.ru/pub/view/374

Трехфазный счетчик: электроэнергия, схема подключения через трансформаторы тока, подключение в частном доме

Трехфазный счетчик должны устанавливать работники специальной службы, которые ставят пломбу Всем нам знакомый электрический счетчик, который имеется в каждой квартире и доме – это неотъемлемая часть любой электрической схемы. Если его не будет, то никто не позволит вам пользоваться электроэнергией. Все электроприборы, находящиеся в однофазной сети, которые используются в быту, потребляют напряжение 220 вольт и общая их мощность не может превышать 15 кВт. Каждое предприятие, или предприимчивый владелец собственного дома имеет возможность пользоваться электроэнергией в трех фазах, где напряжение 380 В, и общая мощность может быть сотни киловатт. Но об этом по порядку.

Как правильно подключить трехфазный счетчик: преимущества прибора

Современную жизнь невозможно себе представить без света. Электричество нам необходимо для работы практически всех приборов, а так же освещения пространства в темное время суток. Мы все с удовольствие пользуемся этим, появившимся в начале прошлого века, благом.

Но получаем мы его не бесплатно. И для учета количества использованной электроэнергии в каждой квартире, доме, офисе и на предприятиях устанавливают счетчики электроэнергии.

Однофазный электросчетчик представляет собой устройство, устанавливаемое только лишь в двухпроводной сети, где переменный ток, и напряжение, которое равно 220 Вольт. Там, где необходимо вести учет потребленных киловатт в трех- и четырехпроводных сетях с част. в 50 Гц, при переменном токе и напряжении в 380 В, устанавливают трехфазные счетчики.

Чтобы подключить трехфазный счетчик, следует иметь соответствующий опыт и квалификацию

Преимущества трехфазных счетчиков

  • Низкое потребление электроэнергии самим счетчиком;
  • Высокая точность;
  • Устойчивость к перепадам напряжения;
  • Наличие световых индикаторов работы;
  • Отсутствие самохода;
  • Телеметрический выход;
  • Фиксация событий в журнале;
  • Самодиагностика.

Прибор можно установить в бытовом секторе, административных зданиях, жилых помещения, сооружениях, гаражах, отелях, коттеджах, и производственном секторе.

Подключение трехфазного счетчика в частном доме: виды соединения

Трехфазные счетчики подключаются через трансформаторы тока. Действие таких трансформаторов заключается в измерениях магнитного поля у проводника. По этому же принципу действуют разные поисковики скрытой проводки, и особенно бесконтактные измерители тока. Данные трансформаторы обладают важным параметром – коэффициентом трансформации

Существует следующие три типа подключения трехфазного счетчика:

Современные трехфазные счетчики являются моделями, изготовленными специально для подключения к трансформаторам тока. Показания их уже скорректированы и они готовы к использованию в том виде, как есть.

Для того, чтобы подсоединить трехфазный счетчик, совсем необязательно звать главного инженера крупного электропредприятия. Данную работу вполне можно проделать своими руками. Необходимо лишь следовать определенным правилам.

Входящие провода сразу ведут к счетчику. Это требование энергосбытующих компаний. Так, по их мнению, исключается возможность воровства электричества.

Благодаря схеме можно понять, как правильно подключать трехфазный счетчик

Схема трехфазного счетчика следующая:

  • В приборе клеммы выхода и входа, обычно, находятся рядом;
  • В первый контакт поступает фаза;
  • Из второго она уже выходит и тут же идет на устройство защитного отключения;
  • Последующие фазы присоединяются аналогично к следующим парам контактов;
  • В щитке устройства закрепляются на дин-рейки;

После размещения приборов вы можете подводить провода. Для того, чтобы все получилось красиво, используйте специальные контактные клеммы. Они, кроме внешнего вида, дадут возможность сэкономить немало места.

Трехфазный счетчик с трансформаторами тока: как пользоваться прибором

Если вы уже установили трехфазный счетчик учета электроэнергии, то теперь вам не будет лишним узнать, как правильно снять с него показания. В некоторых случаях это делают сотрудники службы энергосбережения. Но вы лично тоже можете фиксировать показания и передавать их в отдел учета и контроля.

Для снятия показания с трехфазного счетчика вам нужно:

  • Возьмите лист бумаги, калькулятор и карандаш;
  • Из инструкции к счетчику узнайте, какой именно тип счетчика у вас установлен;
  • Определите, какой тип измерителя у вас в приборе: трехзначный или четырехзначный, т.е. максимальный показатель будет либо 1000, либо 10000 кВт/час;
  • Возьмите показания счетчика за прошлый месяц;
  • Напишите на листке текущие цифры и вычтите из них те, которые были зафиксированы ранее;
  • Умножьте показания счетчика на тариф, который действует в данный момент и оплатите потребленную электроэнергию.

Обязательно сохраняйте все квитанции об оплате и старайтесь не накапливать долги.

Установка счетчика электроэнергии своими руками: какой прибор лучше выбрать

Самым распространенным прибором учета электроэнергии на рынке сегодня можно назвать счетчик электроэнергии торговой марки «Меркурий» и «Энергомера». ТП «Меркурий» делает приборы, устанавливаемые не лишь для однофазной электрической сети, но, также, и для трехфазной. Существующее разнообразие моделей и их модификации позволяет подобрать счетчик, отвечающий любому запросу потребителя.

Производится Счетчик Меркурий в Российской Федерации, непосредственно в г.Москва. Он занимает передовые позиции среди электротехнического оборудования. Из-за своей надежности и богатому ассортименту, счетчик Меркурий стали использоваться не только в жилых домах, но и в производственных и промышленных зданиях.

Инструменты для подключения счетчика электроэнергии изготовлены из материала, который не пропускает ток

  • Модели счетчика Меркурий изготавливаются одно – двухтарифные;
  • Срок службы приборов приблизительно равняется 25 лет;
  • Гарантийный срок 3 года;

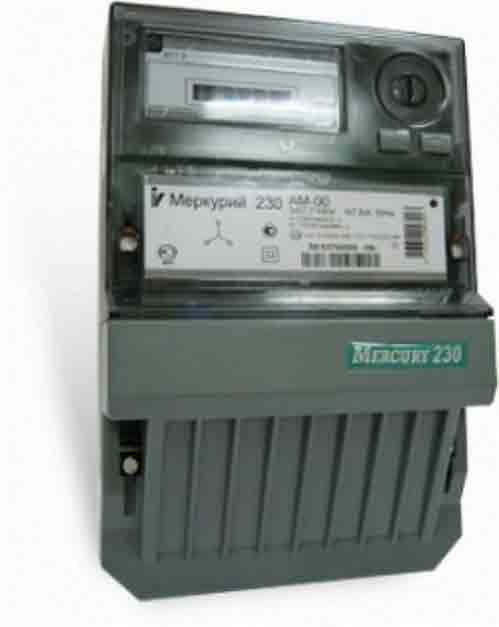

  • Прибор Меркурий-230 годится для трехфазной сети технического или коммерческого учета;

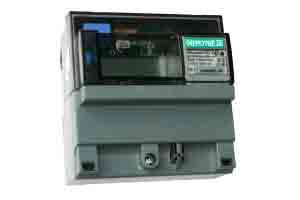

  • Меркурий-201, который можно подключать лишь к однофазной электрической линии, по своей конструкции более прост.

Устанавливать считывающее устройство Меркурий необходимо на DIN-рейку, оснащенную автоматическими выключателями. Прибор фирмы Энергомера – это так же считывающие устройства, выпускаемые в самых различных моделях для необходимых целей. В качестве трехфазного счетчика можно использовать модель CE300. Для того, чтобы правильно выбрать счетчик, необходимо иметь представление о том, какими характеристиками и параметрами он должен обладать. Если вы не можете разобраться в этом сами, то посоветуйтесь со специалистом.

Монтаж трехфазного счетчика: достоинства и недостатки

К явным достоинствам электронных моделей счетчиков перед индукционными можно отнести большой спектр функционирования. Кроме того, что прибор может подсчитывать проходящую через него электроэнергию сквозь устройство, которое выведено на циферблат, данный тип счетчиков может быть использован для подключения к конструкции разделенного учета расхода потребленной электроэнергии в разных тарифах.

Отзывы о трехфазном счетчике:

  • Двухтарифные, как, собственно, и многотарифные модели, такие как Меркурий или Энергомера, наращиваю свою популярность;
  • Их производство растет;
  • Потрбители отмечают удобство отдельного учета потребления электроэнергии в разное время суток для оплаты по разным тарифам;
  • Многофазные электронные счетчики очень востребованы у потребителей, живущих в регионах с разбивкой на тарифные суточные зоны;
  • Эффективность эксплуатации данных приборов даже при низкой температуре не снижается.

Также к достоинствам данного устройства многие относят более высокую точность прибора, чем у старых индукционных считывающих приборов. Эти значения не теряют своей стабильности даже в периоды перепадов температуры, длящихся продолжительное время.

Сегодня редко можно отыскать жилой дом, где нет установленного счетчика контроля за потребленной электроэнергией. Данные приборы используются практически повсеместно. В настоящее время место на рынке таких приборов уверенно занимают новые электронные приборы учета, как однофазные, так и трехфазные, которые более просты в монтаже и на много качественнее и эффективнее справляются со своей функцией.

Для отправки комментария вам необходимо авторизоваться.

Предложение на сайте не является публичной офертой. Звоните для уточнения актуальных цен и условий.

http://adrenalin2003.ru/kv4/%D1%82%D1%80%D0%B5%D1%85%D1%84%D0%B0%D0%B7%D0%BD%D1%8B%D0%B9-%D1%81%D1%87%D0%B5%D1%82%D1%87%D0%B8%D0%BA-%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%8D%D0%BD%D0%B5%D1%80%D0%B3%D0%B8%D1%8F-%D1%81/
