Электросчетчик меркурий 230

Меркурий 230 АRT трёхфазные, активно/реактивные, многофункциональные

Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.

Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта.

  • класс точности 0.5S;
  • интерфейсы: RS-485, CAN, IrDA;
  • измерение параметров сети: P, U, I, cosF;
  • четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта;
  • cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей;
  • электронная пломба;
  • управление нагрузкой через внешние цепи коммутации (УЗО);
  • самодиагностика с индикацией кода ошибки;
  • наличие журнала событий, ПКЭ и статусного;
  • возможность подключения резервного питания Uрез = 5,5. 9 В
  • Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
    • всего от сброса показаний
    • за текущие сутки и на начало суток
    • за предыдущие сутки и на начало суток
    • за текущий месяц и на начало месяца
    • за каждый из 11 предыдущих месяцев и на начало месяцев
    • за текущий год и на начало года
    • за предыдущий год и на начало года
  • Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
  • Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу и по сумме тарифов;
  • Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь;
  • Измерение, вывод на ЖК-индикатор и передачу по цифровым интерфейсам следующих параметров электросети:
    • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
    • действующих значений фазных токов, напряжений, углов между фазными напряжениями
    • частоты сети
    • коэффициентов мощности по каждой фазе и по сумме фаз
  • Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
  • Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием
  • Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.
  • Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA
  • Суммирование фаз "по модулю" для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
  • Подключение внешнего резервного питания постоянного тока для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания
  • Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие).
  • Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)

— для счётчиков трансформаторного включения

— через инфракракрасный порт;

— через GSM модем;

300, 600, 1200, 2400, 4800, 9600

точности при измерении активной/

230 — серия счётчика

A — измерение активной энергии

R — измерение реактивной энергии

T — наличие внутреннего тарификатора

2 — два направления учёта

Q — наличие журнала показателей качества электроэнергии

C(R)SILGDN — интерфейсы, а именно:

R — интерфейс RS485

I — Инфракрасный порт

D — внешнее резервное питание

N — электронная пломба

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

http://www.cable-breaker.ru/full/1603/

Счетчик электроэнергии Меркурий 230: учимся снимать показания

Электросчетчики семейства Меркурий 230 предназначены для использования в сетях электроснабжения переменного тока частотой 50 Гц и массово применяются как в многоквартирных, так и в индивидуальных домах.

Они представляют собой дальнейшее развитие хорошо зарекомендовавших себя ранее устройств серий 200 и 201. Принцип их действия основан на определении силы тока и величины напряжения с помощью соответствующих датчиков. В этой статье мы разберем особенности снятия показаний счетчика электроэнергии семейства Меркурий 230.

но каждый случай носит уникальный характер. Если вы хотите узнать,

как решить именно Вашу проблему — звоните по телефонам:

или если Вам так удобнее, воспользуйтесь формой онлайн-консультанта!

Все консультации у юристов бесплатны.

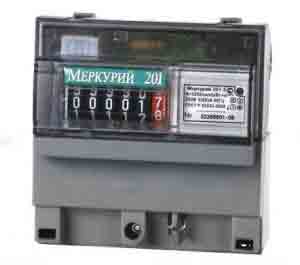

Устройство серии 201 с механическим индикатором барабанного типа

Приборы могут функционировать как автономно, так и подключаться к АСКУЭ (автоматизированная система контроля и учета энергоресурсов) при наличии технической возможности с помощью кабельного или беспроводного модема.

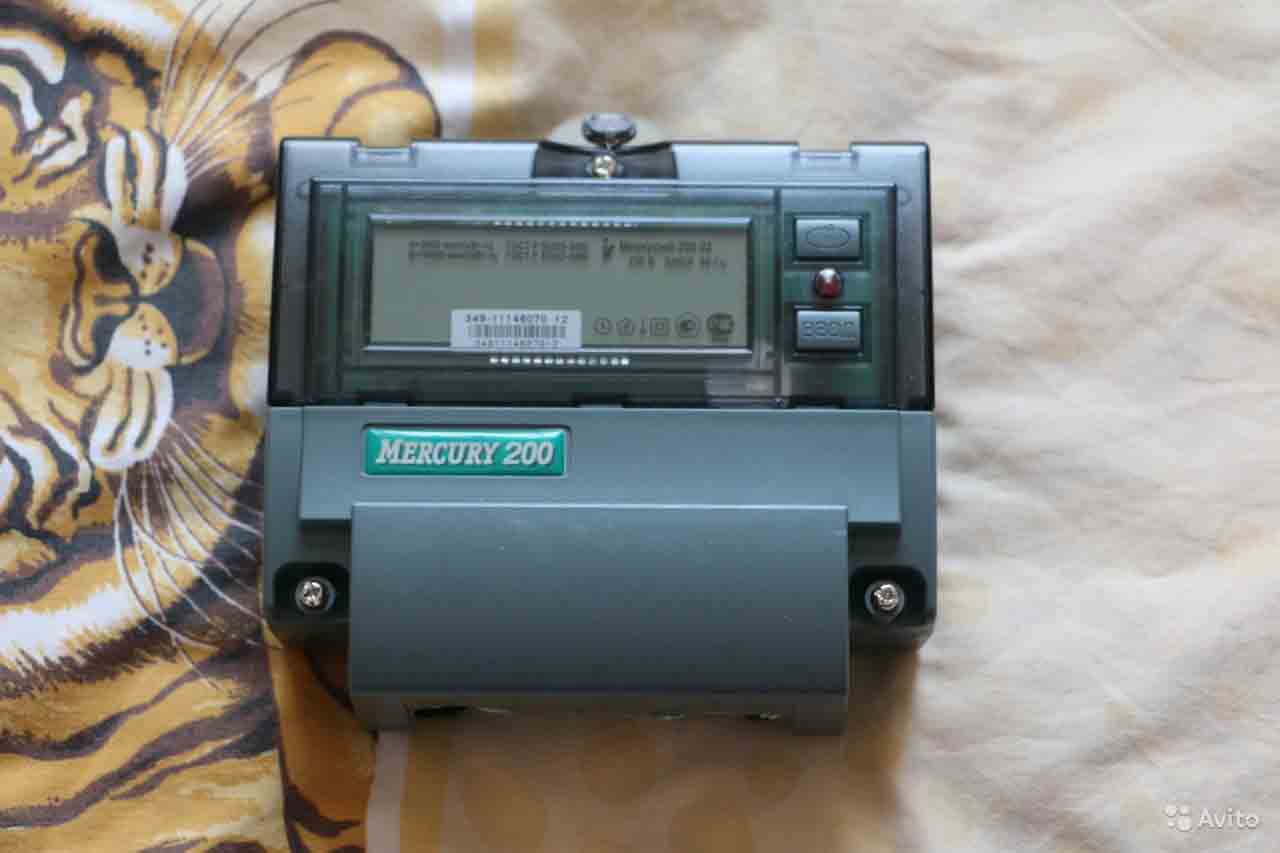

В продаже находится несколько разновидностей устройств Меркурий (серии 200, 201, 202, 206, 230 и 231 в различных модификациях). Они отличаются друг от друга числом поддерживаемых тарифов, типом индикатора и количеством направлений учета передачи мощности.

От своих однофазных предшественников серий 200 и 201 приборы 230-й серии унаследовали высокую точность, значительно превышающую требования стандартов. Это ценно тем, что гарантируется отсутствие необходимости замены устройства на протяжении по меньшей мере 15 лет.

По комплексу своих потребительских качеств оборудование семейства Меркурий 230 не имеет аналогов среди отечественных устройств.

От моделей импортного производства они выгодно отличаются заметно меньшей стоимостью, одновременно не уступая, а зачастую даже превосходя их по точности работы.

А в этой статье Вы прочитаете как узнать и оплатить задолженность по ЖКХ.

Наиболее совершенные модели счетчиков позволяют снимать мощность потребления электроэнергии по четырем различным тарифам. Чаще всего на практике встречается трехтарифная система с градациями:

  • Пик (с 7 до 10 утра и с 17 до 21 вечера);
  • Полупик (с 10 до 17 дня и с 21 до 23 вечера);
  • Ночь (с 23 до 7 утра).

Благодаря наличию многофункционального жидкокристаллического экрана работа с этими устройствами не вызывает больших затруднений.

Определение величины расхода электроэнергии и ее оплата

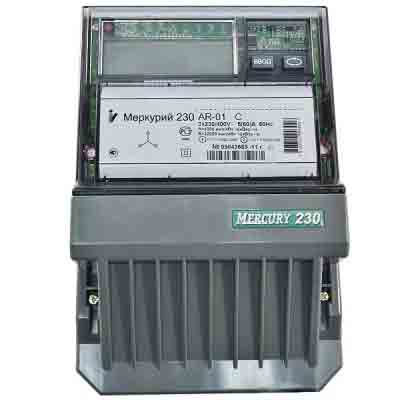

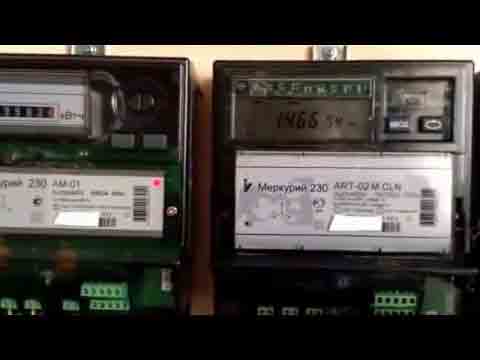

Счетчик Меркурий 230 с жидкокристаллическим индикатором

Поэтому в дальнейшем ограничимся только многофункциональным многотарифным трехфазным прибором с жидкокристаллическим индикатором типа Меркурий 230ART, который получил наибольшее распространение на практике.

Понимание принципа работы с этим устройством позволит легко снимать показания с иных устройства этого семейства.

Электросчетчик управляется двумя кнопками, которые находятся на его лицевой панели правее экрана. Левая кнопка Ввод используется для переключения между показаниями по отдельным тарифам, правой кнопкой с символом в виде кольца со стрелкой выбираются режимы работы.

Сначала проверяется готовность прибора к съему показаний расхода по отдельным периодам (режим работы А). Это отмечает индикатор в виде небольшой черточки в поле А (верхняя часть экрана) над цифрами, показывающими величины потребление. Если индикация А отсутствует, то прибор следует переключить в режим А кратковременными нажатиями на правую управляющую кнопку.

Затем следует снять расход по отдельным тарифам с помощью кнопки Ввод. При последовательных нажатиях на нее на индикатор выводятся данные тарифов Т1 — Т3. Считываемый тариф отмечается символами Т1 (Пик), Т2 (Ночь)и Т3 (Полупик), которые находятся на экране дисплея слева от величины расхода.

Для переключения между тарифами кнопка Ввод нажимается кратковременно (по типу компьютерного клика), без удерживания ее в нажатом состоянии. Это гарантирует отсутствие опасности перехода прибора в иные режимы и исчезновения индикации “кВт ч”. В случае ошибки следует вернуться в режим А с помощью правой управляющей кнопки с и вновь считать значения расхода по отдельным тарифам.

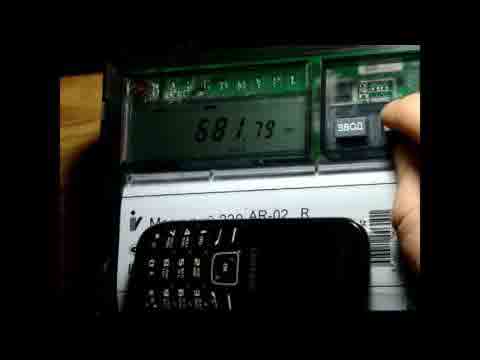

Экран многотарифного устройства

Дальнейшие действия абонента зависят от принятой системы оплаты:

  • В случае выписки счетов обслуживающей организацией, данные о величине потребления передаются в бухгалтерию организации для формирования платежного документа.
  • При самостоятельных расчетах через банковского оператора величина расхода умножается на тариф, результат вносится в квитанцию, оплачиваемую через кассу банка.
  • При оплате через банкомат сумма расхода вводится в соответствующее поле экрана терминала.
  • При онлайн-платежах заполняется интерактивная форма.

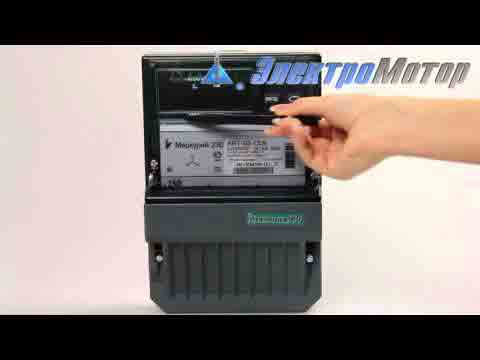

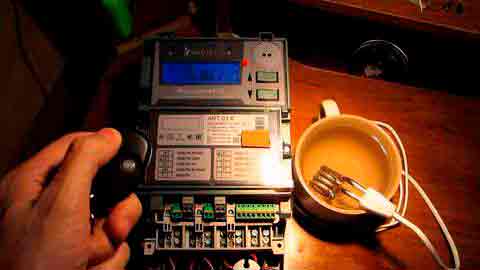

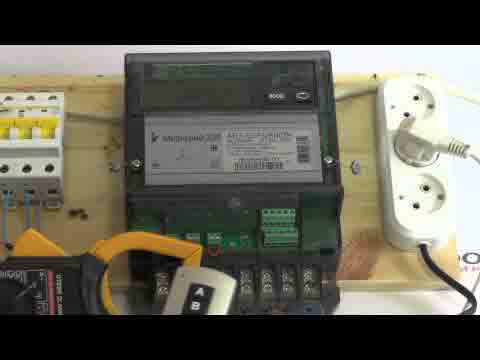

Смотрите видео с обзором счетчика Меркурий 230:

Здравствуйте! Меня зовут Александр. Подскажите пожалуйста, мне установили счетчик (Меркурий-230 АМ-02). Первый месяц я снял показания, 6 цифр, но сумма вышла очень большая. На следующий месяц мне подсказали, что надо снимать 5 цифр. Результат вышел как положено, но в Мосэнерго не принимают показания, говорят что надо снимать 6 цифр. В итоге я запутался, сколько надо снимать 5 или 6?

Здравствуйте! На большинстве счетчиков 6 цифр, последнюю можно не считать.

Как снять показания со счётчика Меркурий 234 для оплаты ?

Добрый вечер. У нас в квартире меняют счетчики. Причем требуют с нас оплату за установку и за приборы. Я категорически не хочу платить, так как это работа ЖЭК. Как мне доказать, что они неправомерно хотят взимать с меня плату и куда вообще жаловаться?

Добрый вечер, Подскажите после приобретения Вашего Счетчика его обязательно вести на парометризацию . Спасибо.

Поскольку электроэнергия сейчас довольно дорогая, снимать показания правильно нужно уметь хотя бы для того, чтобы не обсчитать самого себя.

Сергей! Дорого времени суток!

Установить счетчик самостоятельно возможно, если умеешь. Но требуется его опломибовать. Для этого необходимо заполнить заявку в городских электросетях и оплатить опломбировку. Придет специалист опломбирует и только после этого начисления будут снимать по счетчику. Удачи.

Купил счетчик день-ночь. Очень доволен приобретением. Наблюдаю экономию электроэнергии, примерно, 50%. Т.к. живу на Дальнем востоке — это весьма существенно (электроэнергия у нас дорогая). Теперь стараюсь энергоемкие процессы производить рано утром. или на выходных после 24.00.

Доброго времени суток, подскажите, пожалуйста, что делать, если сомневаешься в правильности работы счетчика, а специалисты энергоснабжения не приходят проверять. Можно ли сделать это самостоятельно или обязательно нужно вызвать специалиста? Куда обращаться: в жэк или в энергонадзор?

Здравствуйте, скажите, пожалуйста, если счетчик неисправен, а в этом совершенно не разбираюсь, как быть? Читала, что cпециалисты Энергонадзора должны их проверять, но к нам никогда такие не приходили. С моей соседки взяли огромный штраф за неисправный счетчик. Как проверить самой его исправность или, если это невозможно, куда нужно обратиться?

Добрый день Наталия. По правилам и инструкции, это их прямая обязанность проверять счётчики. Если Вы боитесь, что он может неправильно показывать то обратитесь с заявлением о проверке или замене его.

Самой проверить невозможно, нужно смотреть специалисту. Штраф с Вас брать можно тот ко в том случае если из — за Вашего вмешательства он перестав показывать действительную информацию.

Наталья, обратитесь в ваше домоуправление, странно что к Вам никто не ходил. И как вы снимаете показания всё это время. Проверить самой только наблюдательностью, если вы тратите мало электроэнергии, а счетчик много накручивает, или наоборот — значит неисправность есть. Штраф возможен, если вина в поломке лежит на вас.

Ув. Наталья! Если вы не уверены в том что ваш счетчик исправен, то вам нужно обязательно его проверить. А сделать это может только Энергонадзора. Поэтому вам необходимо вызвать специалистов из этого ведомства. Обратиться к ним можно как по телефону, так и лично. После того как заявка будет зафиксирована к вам придёт специалист и на месте решит, нужна ли проверка.

Ув. Наталья! Если вы не уверены в том что ваш счетчик исправен, то вам нужно обязательно его проверить. А сделать это может только специалист Энергонадзора. Поэтому вам необходимо вызвать специалистов из этого ведомства или по телефону, или лично. После того как заявка будет зафиксирована к вам придёт специалист и на месте решит, нужна ли проверка.

Здравствуйте, я хочу поменять свой старый счетчик на Меркурий 230. Для этого обязательно вызывать электрика из ЖКХ, или можно заменить самостоятельно, а уже для пломбировки вызвать электрика. И нужно-ли будет вносить какие-то изменения в документы, при смене счетчика? Очень доволен статьёй, буду жать ответы.

Василий здравствуйте,1. Вызывается представитель организации установившей пломбу, некоторые энергоснабжающие организации разрешают снимать пломбу самостоятельно, но предупреждение должно быть официальным.

2. После этого ( счетчик находится на вашем балансе) вы приглашаете специалиста, для замены счетчика.

3. Вы делаете запрос в энергоснабжающую организацию на опломбировку счетчика, приходит контролер и пломбирует.

Это основные принципы для всех.

Замечание: если снять пломбу без предупреждения, то это штрафные санкции. Счастливо все сделать правильно.

Василий, все зависит от того, что прописано у вас в договоре с электросетью. Закон позволяет собственнику произвести замену самостоятельно, а для опломбирования вызвать специалиста. Однако, в договоре может быть прописано, что именно замену счетчика должен осуществить специалист.

Василий,конечно можно самому заменить если вы умеете или попросить своего знакомого электрика.А вот уже потом после замены вы вызовете специалиста,который проверит всё ли вы правильно сделали и опломбирует.Затем вы поедете в электросети и вам всё поменяют в документах,удачной замены вам!

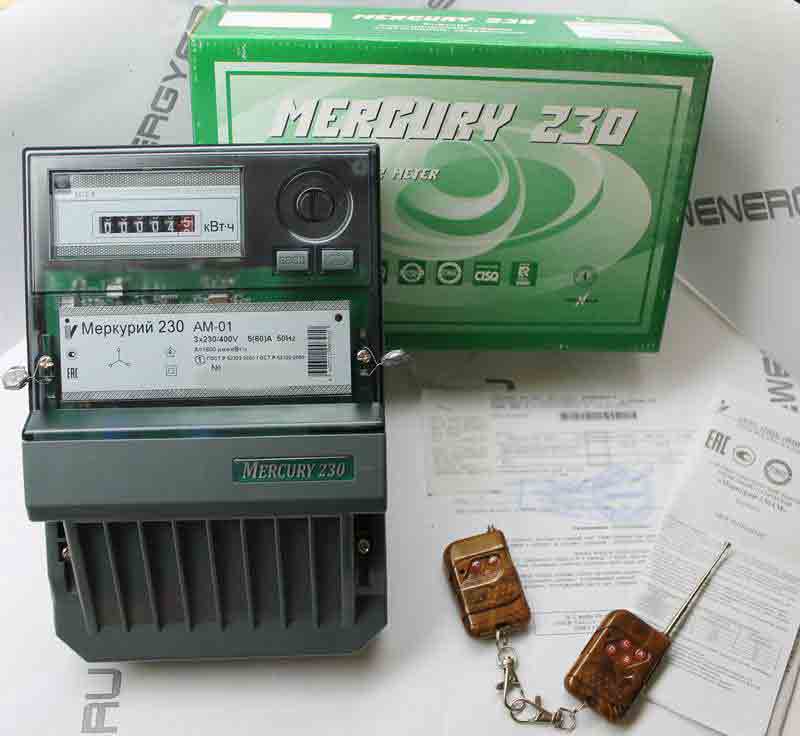

Ещё по теме  Электросчетчик с пультом

Здравствуйте, я хочу поменять свой старый счетчик на Меркурий 230. Для этого обязательно вызывать электрика из ЖКХ, или можно заменить самостоятельно, а уже для пломбировки вызвать электрика. И нужно-ли будет вносить какие-то изменения в документы, при смене счетчика?

Здравствуйте, я хочу поменять свой старый счетчик на Меркурий 230. Для этого обязательно вызывать электрика из ЖКХ, или можно заменить самостоятельно, а уже для пломбировки вызвать электрика. И нужно-ли будет вносить какие-то изменения в документы, при смене счетчика?

Сергей! Доброго времени суток!

Установить счетчик самостоятельно возможно, если умеешь. Но требуется его опломибовать. Для этого необходимо заполнить заявку в городских электросетях и оплатить опломбировку. Придет специалист опломбирует и только после этого начисления будут снимать по счетчику. Удачи.

Добрый день Сергей. Специалист должен провести опись счётчика и внести его реквизиты в Ваши документы. Если Вы сами нарушите пломбу то Вам придётся заплатить за штраф. Так же стоит помнить о правильности установки счётчика.

Сергей, добрый день. У нас такая же ситуация. Мы созвонились с управляющей компанией и все узнавали там. Доступно объяснили и посоветовали в какую организацию обратиться, так как сами не обладаем навыками по замене счетчиков. И вот позвонив в ту организацию у нас сразу приняли заявку и на следующий день пришел мастер, принес собой новый счетчик и все документы, а именно паспорт на прибор и договор с компанией. Провел демонтаж и установку счетчиков, подписали необходимые документы, опломбировали и все это за полчаса. При всем этом, все сведения и показания эта фирма сама передала в управляющую компанию и в квитанциях у нас уже сразу были новые сведения о приборе учета. Может в этой ситуации мы и переплатили конечно, но зато за нас все сделали и мы уверены в правильности.

Сергей,счетчик действительно лучше заменить, если со старым есть проблемы.Установить можно самому. а для оформления и пломбы пригласить контролера с рэс.Вам присвоят новый номер и поставят пломбу.

http://potrebiteli.guru/zhkh/schetchik-elektroenergii-merkurij-snyatie-pokazanij.html

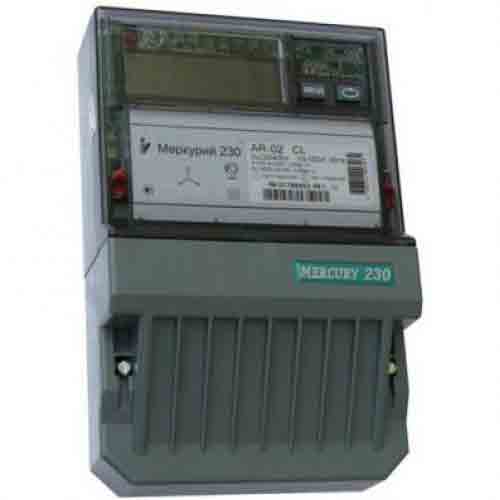

Электросчетчик Меркурий-230 10-100А 220/380В Кл.т.1,0/2,0 Мн.т. ЖКИ CAN

Счетчик Меркурий 230 АRT предназначен для учета активной и реактивной электрической энергии и мощности в одном или двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта и передачи накопленной информации об энергопотреблении по цифровым интерфейсным каналам или каналу GSM ( GPRS ).

Счетчик Меркурий 230 обеспечивает:

  • Учет электроэнергии по каждой фазе трёхфазной сети в одно- или многотарифном режимах, а также суммарно по всем фазам;
  • Учет технических потерь в линиях электропередач и трансформаторах;
  • Хранение и индикацию активной и реактивной электрической энергии по каждому тарифу и по сумме тарифов: всего от сброса, за текущий и предыдущий год, за текущий и предыдущие 11 месяцев, за текущие и предыдущие сутки.
  • измерение мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления;
  • измерение пофазно: тока, напряжения, частоты, cos F, углов между фазными напряжениями;
  • Программируемое управление внешними устройствами отключения/включения нагрузки потребителя;
  • Хранение архива значений средних мощностей активной и реактивной энергии в одном или двух направлениях и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.
  • Передачу результатов измерений по интерфейсам CAN, IrDA, GSM-модем;
  • Отображение информации на ЖКИ дисплее;
  • Программирование счётчиков в режим суммирования фаз «по модулю» для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.
  • Коррекцию внутренних часов счётчика.

Технические особенности счетчика электроэнергии Меркурий 230:

  • класс точности 0.5s, 1.0s
  • интерфейсы: CAN, IrDA, GSM;
  • измеритель параметров сети;
  • данный счетчик с интегрированным GSM модемом включённый в цепь счетчиков объединённых CAN интерфейсом обес-печивает дистанционный доступ к любому счетчику по каналу GSM.
  • Возможность подключения резервного питания Uрез = 5,5. 12 В

Счетчики Меркурий 230 отображают на ЖК-индикаторе:

  • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
  • фазное напряжение и ток в каждой фазе;
  • измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
  • коэффициент мощности по каждой фазе и суммарный по трем фазам;
  • углы между фазными напряжениями;
  • частоту сети;
  • текущее время и дату.

Внимание: HTML не поддерживается! Используйте обычный текст.

http://elektrika41.ru/avtomatika-i-shchity/schetchiki-merkuriy/elektroschetchik-merkuriy-230-10-100a-220380v-klt1020-mnt-zhki-can-1

Меркурий 230 ART-00 C(R)N 5-7,5A 100В кл.т. 0,5, ЖКИ, CAN(RS-485), многотарифный — цена 3150 руб.

Количество тарифов многотарифный

Тип счетчика электронный (ЖКИ)

Тип учитываемой энергии Активно-реактивная Ток (A) 5-7,5

Количество в упаковке 10 Напряжение 100v

Вид установки для установки на щит Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в двух направлениях в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам. Эксплуатируются автономно или в составе любых информационно-измерительных систем технического и коммерческого учёта. Счетчики обеспечивают:

Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам IrDA, CAN, RS-485 активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

всего от сброса показаний

а текущие сутки и на начало суток

а предыдущие сутки и на начало суток

за текущий месяц и на начало месяца

за каждый из 11 предыдущих месяцев и на начало месяцев

за текущий год и на начало года

за предыдущий год и на начало года

Возможность учёта по 4 тарифам в 16 временных зонах суток раздельно для каждого дня недели и праздничных дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута

Возможен учёт активной энергии прямого направления отдельно в каждой фазе сети по каждому тарифу и по сумме тарифов,

Учёт технических потерь в линиях электропередач и силовых трансформаторах с формированием профиля потерь,

Измерение, вывод на ЖК-индикатор и передачу по цифровым интерфейсам следующих параметров электросети:

мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности,

действующих значений фазных токов, напряжений, углов между фазными напряжениями

коэффициентов мощности по каждой фазе и по сумме фаз

Хранение четырёхканального архива значений средних мощностей активной и реактивной энергии двух направлений и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.

Фиксацию утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием

Ввод лимитов активной мощности и энергии и программируемое управление внешними устройствами отключения нагрузки потребителя (УЗО) при превышении лимитов.

Передачу результатов измерений и учёта через интерфейсы CAN, RS-485, IrDA

Суммирование фаз по модулю для предотвращения хищения электроэнергии при нарушении фазировки подключения токовых цепей счётчика.

Подключение внешнего резервного питания постоянного тока для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Ведение журналов событий счётчика (кольцевых по 10 записей на каждое событие).

Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие) Технические особенности:

класс точности 0.5S,

интерфейсы: RS-485, CAN, IrDA,

измерение параметров сети: P, U, I, cosF,

четыре стандартный гальванически развязанных телеметрический выхода ( DIN 43864), по одному на каждый вид энергии и направление учёта,

cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей,

управление нагрузкой через внешние цепи коммутации (УЗО),

самодиагностика с индикацией кода ошибки,

наличие журнала событий, ПКЭ и статусного,

возможность подключения резервного питания Uрез = 5,5. 9 В Счётчики отображают на ЖК-индикаторе:

значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч,

тренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах,

фазное напряжение и ток в каждой фазе,

измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности,

коэффициент мощности по каждой фазе и суммарный по трем фазам,

углы между фазными напряжениями,

текущее время и дату, Счетчики обеспечивают считывание внешним компьютером через интерфейс «CAN» (или «RS-485» или «IrDA») следующих параметров и данных: Параметры / Программирование / Считывание

учтённой активной и реактивной энергии прямого и обратного направления по каждому из 4 тарифов и сумму по тарифам,

— всего от сброса показаний,

— за текущие сутки,

— на начало текущих суток,

— за предыдущие сутки,

— на начало предыдущих суток,

— за текущий месяц,

— на начало текущего месяца,

— за каждый из предыдущих 11 месяцев,

— на начало каждого из предыдущих 11 месяцев,

— на начало текущего года,

— за предыдущий год,

— на начало предыдущего года, + параметров обмена по интерфейсам (запрещено для инфракрасного порта)

— множителя длительности системного тайм-аута, + смены паролей первого (потребителя) и второго (продавца) уровня доступа кданным + параметров встроенных часов счётчика:

— текущих времени и даты, + +

— признака сезонного времени (зима/лето), + +

— разрешения/запрета автоматического перехода сезонного времени, + +

— времени перехода на «летнее» и «зимнее» время при автоматической установке сезонного времени, + + параметров тарификатора:

— режима тарификатора (однотарифный/многотарифный), + +

— номера текущего тарифа, +

— тарифного расписания (до 4-х тарифов раздельно на каждый день недели и праздничные дни каждого месяца. До 16 тарифных интервалов в сутки с шагом установки не менее 1 мин.), + +

— календаря праздничных дней, + + параметров сохранения профиля мощностей:

— длительности периода интегрирования, + +

— параметров последней записи в памяти сохранения профиля мощностей, +

— признака неполного среза (счётчик включался или выключался на периоде интегрирования), +

— разрешения/запрета обнуления памяти при инициализации массива памяти средних мощностей, + +

— признака переполнения памяти массива средних мощностей, +

— средних значений активной и реактивной мощностей прямого направления за заданный период интегрирования для построения графиков нагрузок в обычном и ускоренном режимах чтения, + вспомогательных параметров:

— мгновенных значений (со временем интегрирования 1 с) активной, реактивной и полной мощности по каждой фазе и по сумме фаз, с указанием направления (положения вектора полной мощности), +

— действующих значений фазных напряжений и токов по каждой из фаз, +

— коэффициентов мощности по каждой фазе и по сумме фаз с указанием направления (положения вектора полной мощности), +

— углов между фазными напряжениями, +

— частоты сети, + индивидуальных параметров счётчика:

— класса точности по активной энергии, +

— класса точности по реактивной энергии, +

— признака суммирования фаз (с учётом знака/по модулю), +

— варианта исполнения счётчика (однонаправленный/перетоковый), +

— коэффициента трансформации по напряжению, + +

— коэффициента трансформации по току, + +

— постоянной счётчика в основном режиме, +

— температурного диапазона эксплуатации, +

— режима импульсных выходов (основной/поверочный), + +

— версии ПО, + режимов индикации:

— периода индикации (1..255 секунд), + +

— длительности индикации показаний потреблённой энергии по текущему тарифу (5..255 секунд) в автоматическом режиме, + +

— длительности индикации показаний потреблённой энергии по нетекущему тарифу (5…255 секунд) в автоматическом режиме, + +

— длительности тайм-аута (5…255 секунд) при возврате из ручного в автоматический режим, + +

— перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при автоматическом режиме смены параметров, + +

— перечня индицируемых показаний потреблённой энергии (по сумме тарифов, тариф 1, тариф 2, тариф 3, тариф 4) раздельно для активной и реактивной энергии при ручном режиме смены параметров, + + параметров контроля за превышением установленных лимитов активной мощности и энергии прямого направления:

— режима (разрешения/запрета) контроля за превышением установленного лимита активной мощности прямого направления, + +

— режима (разрешения/запрета) контроля за превышением установленного лимита активной энергии прямого направления, + +

— значения установленного лимита мощности, + +

— значений установленного лимита энергии отдельно для каждого из четырёх тарифов, + +

— режима импульсного выхода (выводы 21, 26) (телеметрия/режим управления блоком отключения нагрузки), + +

— режим управления блоком отключения нагрузки (нагрузка включена/выключена), + + журнала событий (кольцевого на 10 записей):

— времени включения/выключения счётчика,

— времени до/после коррекции текущего времени,

— время включения/выключения фаз 1, 2, 3

Ещё по теме  Однофазный электросчетчик

— времени начала/окончания превышения лимита активной мощности

прямого направления (при разрешённом контроле),

— времени коррекции тарифного расписания,

— времени коррекции расписания праздничных дней,

— времени сброса регистров накопленной энергии,

— времени инициализации массива средних мощностей,

— времени превышения лимита активной энергии прямого

направления по каждому из тарифов (при разрешённом контроле),

— времени коррекции параметров контроля за превышением лимита

— времени коррекции параметров контроля за превышением лимита

— времени коррекции параметров учета технических потерь,

— времени вскрытия/закрытия приборов, + слово состояния самодиагностики счётчика + Сруктура условного обозначения счётчика:

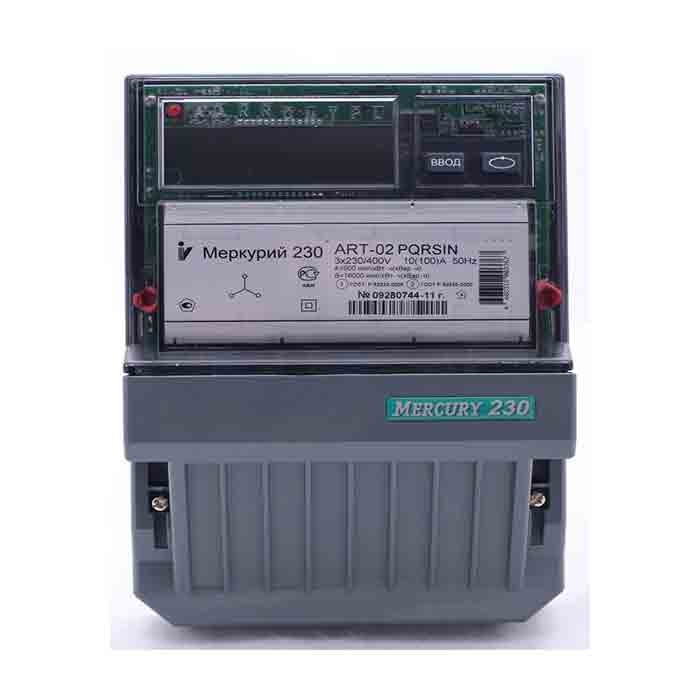

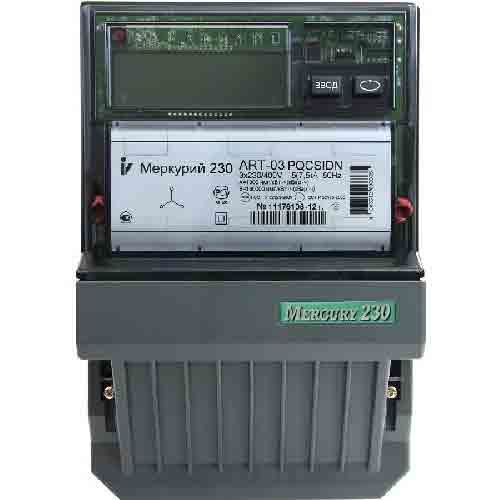

МЕРКУРИЙ 230ART2-XX PQC(R)IL(G)SDN

МЕРКУРИЙ – торговая марка счётчика

230 — серия счётчика

A — измерение активной энергии

R — измерение реактивной энергии

T — наличие внутреннего тарификатора

2 — два направления учёта

XX – модификации, подразделяемые по току, напряжению и классу точности.

P — наличие профиля, журнала событий

Q — наличие журнала показателей качества электроэнергии

C(R)SILGDN — интерфейсы, а именно:

C — интерфейс CAN

R — интерфейс RS485

I — Инфракрасный порт

S — внутренне питание интерфейса и модема GSM

D — внешнее резервное питание

N — электронная пломба

Производитель Инкотекс Количество тарифов многотарифный Тип счетчика электронный (ЖКИ) Тип.

Производитель Инкотекс Количество тарифов: однотарифный Тип счетчика электронный (ЖКИ) Ток (A).

Производитель Инкотекс Количество тарифов однотарифный Тип счетчика электронный (ЖКИ) Тип.

Производитель Инкотекс Количество тарифов однотарифный Тип счетчика электронный (МОУ) Тип.

Производитель Инкотекс Количество тарифов многотарифный Тип счетчика электронный (ЖКИ) Тип.

http://amurkabel.proelectro.ru/firm_11397_product_17340_brand_inkoteks

электросчетчик меркурий 230

г. Москва, Дмитровское шоссе, д. 87

сб, вс — выходные

1.) Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

— всего от сброса показаний

— за текущие сутки и на начало суток

— за предыдущие сутки и на начало суток

— за текущий месяц и на начало месяца

— за каждый из 11 предыдущих месяцев и на начало месяцев

— за текущий год и на начало года

— за предыдущий год и на начало года.

2.) Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.

3.) Возможен учёт технических потерь в линиях электропередач и силовых трансформаторах.

4.) Дополнительно счётчик обеспечивает измерение следующих параметров электросети:

— мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;

— действующих значений фазных токов, напряжений, углов между фазными напряжениями частоты сети коэффициентов мощности по каждой фазе и по сумме фаз.

5.) Контроль мощности нагрузки или энергии с переводом импульсного выхода в высокоимпедансное состояние в случае превышения заданных уставок.

6.) Наличие журналов в которых фиксируются:

— время включения выключения счётчика

— время пропадания / появления фаз 1,2,3

— время вскрытия / закрытия прибора

— время коррекции тарифного расписания

— время превышения установленных лимитов энергии и мощности

— всего 22 различных события.

Дополнительные функции (в зависимости от модификации):

1.) Учёт активной и реактивной энергии в двух направлениях (приём, отдача).

2.) Учёт активной энергии прямого направления отдельно в каждой фазе сети. 3.) Хранение двухканального архива значений средних мощностей активной и реактивной энергии и профиля мощности технических потерь с произвольным временем интегрирования от 1 до 45 минут с шагом 1 минута. При 30-ти минутной длительности интегрирования, время переполнения архивов составляет 85 суток.

4.) Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.

5.) Наличие журналов: событий, статусного (кольцевые по 10 записей на каждое событие), в которых фиксируются:

— время включения выключения счётчика

— время пропадания / появления фаз 1,2,3

— время вскрытия / закрытия прибора

— время коррекции тарифного расписания

— время превышения установленных лимитов энергии и мощности

— всего 22 различных события

6.) Контроль показателей качества электроэнергии (ПКЭ) с занесением в журнал ПКЭ времени выхода\возврата напряжения и частоты за пределы нормальных и максимальных значений (по 100 записей на каждое событие)

7.) Подключение внешнего резервного питания для считывания или изменения параметров и чтения данных в случае отключения счётчика от сетевого питания

Счётчики отображают на ЖК-индикаторе:

— значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;

— фазное напряжение и ток в каждой фазе;

— измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;

— утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;

— коэффициент мощности по каждой фазе и суммарный по трем фазам;

— углы между фазными напряжениями;

— текущее время и дату;

— параметры модема силовой сети;

— пиктограмма уровня сигнала модема PLC;

В обозначении счётчиков (варианты исполнений): МЕРКУРИЙ 230ART-0X O K R(G,B,F,E,Z) R(L,B,F,E,Z)

230 — серия счётчика

A — измерение активной энергии

R — измерение реактивной энергии

T — наличие внутреннего тарификатора

2 — на два направления учёта

О К- управление нагрузкой, а именно:

О — через реле внутри счётчика;

К — через выход управления внешним устройством отключения; R (G,B,F,E,Z) — интерфейс №1, а именно:

R — интерфейс RS485

F — RF (радиоинтерфейс)

R (L,B,F,E,Z) — интерфейс №2, а именно:

R — интерфейс RS485

F — RF (радиоинтерфейс)

— трансформаторного включения — — непосредственного включения

— для Iном(макс)=5(10)А, Uном=57,7 или 230В

— для Iном(макс)=5(60)А, Uном=57,7 или 230В

— для Iном(макс)=10(100)А, Uном=57,7 или 230В

Адрес:г. Москва, Дмитровское шоссе, 87.

Телефон: +7 (499) 322-78-78 (многоканальный)

Время работы: пн-чт 9:00-18:00 пт 9:00-17:00 сб, вс — выходные

http://www.mecelectrica.ru/catalog/schetchiki-elektroenergii-trekhfaznye/elektroschetchik-merkuriy-230-art-01-pqcsin-5-60-a-3-230-400v-mnogotarifnyy-zhki-irda-can/

Электросчетчики Меркурий: Связь с электросчетчиками Меркурий через сети WiFi, Ethernet или Интернет (VR-006

Фразы: «Иной раз неправдоподобная правда служит человеку лучше, чем правдоподобная выдумка.»

Это устройство имеет на борту Ethernet, WiFi, USB и может строить сети любой конфигурации.

— USB необходим для подключения преобразователей интерфейса (USB-RS485/CAN. USB-IRDA. USB-оптопорт ). а при использовании USB-HUB их можно подключить до 4 шт. Также можно сильно расширить эту технологию использовав 3G/4G модем (Hilink) и опрашивать удаленно свои счетчики.

— WiFi интерфейс позволяет либо раскинуть свою локальную сеть и проводить опрос счетчиков внутри здания, либо создать клиентское подключение к уже существущей точке доступа WiFi и вести опрос удаленно через Интернет.

— Ethernet дает нам возможность раскинуть свою проводную локальную сеть, либо подключится к такой сети на работе или дома и аналогично опрашивать наши электросчетчики удаленно.

VR-006 сделан на основе WiFi роутера и построение сети у них аналогично. Он может работать в режимах «точки доступа», «клиента чужой сети», «моста» между сетями, «повторителя». Мы разберем несколько примеров.

Для конфигурирования используют Web-интерфейс, заходя браузером по адресу 192.168.1.1 (логин «root», пароль «admin»)

Изобразим функциональную схему опроса.

Счетчик подключается с помощью любого преобразователя интерфейсов USB-RS485/CAN . USB-IRDA или USB-оптопорт к разъему USB узла автоматики VR-006, а он либо строит свою WiFi / Ethernet сеть, либо подключается к внешней. По факту можно опрашивать не только электросчетчики, но и любые другие интеллектуальные устройства.

Со стороны пользователя и «Универсального конфигуратора счетчиков Меркурий » подключение выглядит как обращение по TCP/IP протоколу (IP-адрес 192.168.1.1 порт 7001 ).

Это были общие описания, а теперь разберем частные случаи:

Это режим работы по умолчанию, т.е. «из коробки». Рассмотрим ситуацию на примере одного из звонивших мне пользователей. У него двухэтажный дом в деревне, на первом этаже в подсобке стоит электросчетчик Меркурий-231, а ноутбук стоит на втором этаже, интернета в доме нет. Счетчик имеет единственный интерфейс IRDA и нет возможности обвязать счетчик проводными интерфейсами, поэтому будем использовать режим WiFi-роутера, его не надо конфигурировать. Достаточно подсоединить USB-IRDA адаптер к VR-006 и подключиться через WiFi к сети «OpenWrt».

Далее запускаем конфигуратор или АСКУЭ по TCP/IP протоколу (IP-адрес 192.168.1.1, порт 7001). Скорость опроса не уступит проводному каналу связи.

Если по каким либо причинам вы не видите роутер, то установите у своего компьютера для WiFi адаптераIP-адрес из диапазона 192.168.1.2- 192.168.1.252. пример как это делается показан ниже для проводного Ethernet.

Единственно необходимо установить пароль на WiFi-сеть «OpenWrt». чтобы не было нелегальных подключений со стороны. Это можно сделать любым браузером зайдя по адресу «192.168.1.1» (логин для входа «root», пароль «admin»).

Выбираем «Безопасность беспроводной сети» — Шифрование «WPA2-PSK» — и в параметре Ключ задаем свой пароль. Последним нажимаем «Сохранить и применить».

C этого момента ваша WiFi сеть «OpenWrt» запаролена. Для работы переподключитесь к ней.

Концепцию «Router Mode» можно значительно расширить. Представим, что по промышленному зданию или дому уже прокинута местная локальная сеть и нам хочется использовать ее для опроса электросчетчиков. Для этого подключения будем использовать Ethernet-кабель от вышестоящего шлюза. Многие вспомнят аналогию с адаптерами типа Moxa-5150 (это адаптер Ethernet — RS485), но он по функционалу и цене во многом проигрывает.

VR-006 (3700 руб.), а Moxa-5150 (150$, по нынешнему курсу около 11000 руб.)

Даже с адаптерами связи RS485/IRDA/CAN/оптопорт (800 руб. — 1600 руб.) VR-006 почти в два раза выгодней и к тому же он умет строить смешанные Ethernet-WiFi сети, что Moxe-5150 недоступно.

Продолжим. Для подключения к локальной сети предприятия понадобится выделить свободный статический IP-адрес узлу VR-006 и знать адрес вышестоящего шлюза (уточняйте у сисадмина) или если это ваша сеть, то посмотрите эти параметры у головного шлюза. В нашем примере вышестоящий шлюз имеет адрес 192.168.1.253, а будущий выделенный адрес под узел автоматики 192.168.1.173.

Настройку и запись этих параметров в VR-006 можно сделать двумя способами:

1) Самый простой по WiFi.

После включения VR-006 появляется WiFi сеть «OpenWrt». Подключаемся к ней любым ноутбуком, планшетом, телефоном и заходим браузером по адресу с завода изготовителя «192.168.1.1».

Перед вами страница авторизации, логин «root», пароль «admin». Нажимаем «Войти» и переходим «Сеть»-«Интерфейсы».

Видим локальную сеть «LAN», выбираем «Редактировать».

Изменяем IP-адрес и адрес шлюза в соответствии с выделенными сисадмином данными. Нам выделили статический адрес 192.168.1.173, а шлюз 192.168.1.253. Вводим эту информацию и нажимаем «Сохранить и применить».

После сохранения и применения этих параметров можно для проверки ввести новый IP-адрес в браузере 192.168.1.173, должна появится страница авторизации, значит все верно. Учтите что надо правильно настраивать адрес вышестоящего шлюза, через который бегут все внешние пакеты, в моем случае это 192.168.1.253.

Теперь работа ничем не отличается от режима «Router Mode», запускаем конфигуратор либо АСКУЭ на любом компьютере нашей сети (хоть проводной, хоть через WiFi) на опрос TCP/IP канала 192.168.1.173, порт 7001.

2) Второй способ изменения IP-адреса:

Подключаем компьютер Ethernet кабелем к VR-006, устанавливаем у сетевой карты адрес из диапазона видимости VR-006, например 192.168.1.2.

Для этого нажимаем в нижнем трее правой кнопкой мыши на «телевизор», выбираем «Центр управления сетями и общим доступом».

Нажимаем правую кнопку мыши на «Подключение по локальной сети» и выбираем «Свойства».

Нам надо поменять свойства протокола IPv4.

Делаем настройки как своего компьютера как на картинке.

Теперь мы находимся в зоне видимости нашего устройства VR-006 и можем зайти через браузер по его адресу по умолчанию 192.168.1.1. Изменения настроек сети далее однотипны как при настройки через WiFi.

Представим, что у меня уже стоит дома или на работе хороший WiFi роутер, который я не хочу или не могу ни на что менять, а электросчетчик опрашивать надо (например Меркурий-206) и мне хочется установить рядом с ним оборудование для опроса через свою WiFi сеть. VR-006 умеет это делать и режим этот называется «клиент WiFi сети». Такой своеобразный WiFi-удлинитель для электросчетчика. Он удобен тем, что в доме не увеличивается количество WiFi сетей, а используется всего одна. Причем вы можете подключить к одной центральной точке доступа множество «клиентов»-счетчиков или магистралей со счетчиками.

Хотелось бы отметить, что Меркурий-206 один из самых дешевых многотарифных однофазных электросчетчиков со значительно большим функционалом чем Меркурий-200, но из-за того что не имеет кнопок он не пользуется большой популярностью, а используя USB-оптопорт VR-005 и узел автоматики VR-006 этот электросчетчик легко можно опрашивать без вскрытия клеммной коробки. Если же использовать проводной USB-RS485/CAN (VR-002), то можно опрашивать магистрали со счетчиками, а данные забирать сервером через интернет.

Конфигурирование начинается с соединения VR-006 через Ethernet кабель с компьютером (как в предыдущем случае) через браузер по адресу 192.168.1.1 (предварительно сетевой карте вашего компьютера присваивается один из диапазона адресов 192.168.1.2 — 192.168.1.250, маска 255.255.255.0)

Логин с завода «root», пароль «admin», нажимаем «Войти»

Получаем список существуюющих в вашем здании WiFi сетей, выбираем нужную и подключаемся.

Ещё по теме  Электросчетчик в квартиру

Вводим пароль доступа к WiFi сети, зону сетевого экрана WAN и нажимаем «Применить».

В моем случае понадобилось еще раз ввести пароль на следующей вкладке и нажать «Сохранить и применить»

После этого стало видно уровень сигнала, и другую справочную информацию о подключении.

Значит мы стали уже клиентским устройством WiFi сети. Осталось понять какой адрес нам присвоил головной роутер. Эта информация нужна для обращения к счетчику.

Нажимаем «Сеть»- «Интерфейсы», видим образованный новый интерфейс «WWAN — client. «

Там можно увидеть какой IP-адрес был присвоен нашему узлу автоматизации VR-006.

В моем случае это 192.168.1.173. Будет хорошо если этот адрес в дальнейшем вы сделаете статическим для своего WiFi клиента (можно его зарезервировать в головном роутере).

Все вроде сделано, но запросы к счетчику пока не пройдут, т.к. файрвол не пропустит внешних запросов. Нужно изменить правила обработки.

Заходим «Сеть» — «Межсетевой экран» и изменяем правило на «принимать» в зоне входящего трафика WAN.

Теперь наш клиент полностью сконфигурирован, можно отключить Ethernet кабель от него и нести к счетчику. На месте подключаем преобразователь интерфейсов в USB-разъем узла автоматизации VR-006, оптоголовку подключаем на электросчетчик и идем к компьютеру (он должен быть подключен к WiFi сети вашего дома).

Запускаем конфигуратор по TCP/IP каналу связи который мы подсмотрели (в моем случае 192.168.1.173, порт 7001).

Добавил в прошивку поддержку USB-HUBов содержащих до 4 портов USB.

Т.е. теперь через подключенный к нашему роутеру USB-HUB можно подключить четыре самостоятельнях USB преобразователя интерфейсов (порты для соединения 7001, 7002, 7003, 7004).

2)USB-RS485/CAN (модель VR-002)Стоимость 1700 рублей. Универсальный преобразователь проводных интерфейсов RS485/CAN. Может подавать питание на интерфейс электросчетчика. Подходит для Меркурий-200,203,206,230,233, 234,236 содержащие RS485/CAN. Требует вскрытия клеммной коробки для подключения.

3)USB-RS485 (модель VR-004)Стоимость 800 рублей. Подходит для электросчетчиков Меркурий которым не нужно запитывать интерфейс связи. Имеет на выходе только клеммы D+ и D-. Можно использовать с Меркурий-203,206,230,233, 234,236 содержащие RS485. Требует вскрытия клеммной коробки для подключения.

4)USB-оптопорт (модель VR-005)Стоимость 1700 рублей. Подходит для электросчетчиков Меркурий-203,206,233,234,236, содержащих оптопорт. Для подключения не требует вскрытия клеммной коробки.

5)Узел автоматики — WiFi роутер (модель VR-006)Стоимость 3700 рублей. Универсальное устройство связи со счетчиками через Ethernet, WiFi, 3G/4G интернет. Имеет на корпусе Ethernet и USB разъемы, позволяет построить разветвленную сеть опроса внешнего программного обеспечения и подключаться к электросчетчикам через любой из адаптеров связи USB- RS485 / CAN / IRDA / оптопорт.

6)JTT-A (RS485/CAN) (радиомодем 433 МГц, 100 мВт)Стоимость 3700 рублей. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать в режиме радиоудлинителей. Имеют возможность подключения к промышленным интерфейсам RS485/CAN.

7)4G модем (Hilink)Стоимость 2000 рублей. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный брандмауер, SMS, USSD, индицирует служебную информацию об уровне сигналов и многое другое).

8)Узел автоматики — WiFi роутер (модели VR-007.1 / VR-007.3)Стоимость 4000 рублей. Обладает собственным Web интерфейсом, базой данных, может вести ежеминутный опрос однофазных и трехфазных счетчиков Меркурий через WiFi\Ethernet\3G\4G и строить графики мгновенных значений токов, напряжений, мощностей, графики энергий по тарифам. Обладает возможностью транслировать через себя вебкамеру и погодные станции, является элементом умного дома способного передавать данных о потреблении на электронную почту пользователя и в сбыт. Может выводить данные на сервер Narodmon.ru и сообщать о критических ситуациях.

Думаю вполне реально, только ящик надо выбирать пластмассовый (если использовать WiFi или 3G/4G, то железный ящик будет экранировать сигнал) или использовать подключение кабеля по Ethernet, тогда не важно.

По паспорту он до -10 гр. Цельсия, но вы учтите перегрев внутри корпуса прибора на градусов 10-15, так что внутри всегда температура будет в пределах нормы.

Мы аналогично используем радиомодемы уже несколько лет на уличных столбах и подстанциях, проблем не было.

Ящики железные, просто хочется объединить их в сеть без лишних проводов. Антенну можно и наружу выбросить, в принципе. А предложение выше, по поводу прошивки своего железа, актуально? И возможно ли это оптом?

Предложение актуально, но на VR-006 нет разъемов под антенны, они есть только на 3G/4G модемах (но это только в том случае если соединение идет через мобильные сети), а если хотите соединяться через WiFi, то внутри железного ящика связь не гарантирована, хотя можете испытать.

У нас есть еще радиомодемы JTT-A, они идут с внешними антеннами и они в таких условиях уже работают пару последних лет. Их можно опрашивать со столба, но для пользователя тогда надо покупать еще один радиомодем и преобразователь USB-RS485/CAN.

Для отправки комментария вам необходимо авторизоваться.

Предложение на сайте не является публичной офертой. Звоните для уточнения актуальных цен и условий.

http://adrenalin2003.ru/scheme/%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D1%81%D1%87%D0%B5%D1%82%D1%87%D0%B8%D0%BA%D0%B8-%D0%BC%D0%B5%D1%80%D0%BA%D1%83%D1%80%D0%B8%D0%B9-%D1%81%D0%B2%D1%8F%D0%B7%D1%8C-%D1%81-%D1%8D%D0%BB%D0%B5/

электросчетчик меркурий 230

На этой странице собраны материалы по запросу Счетчик меркурий 200 02 купить в москве.

Мосэнергосбыт Счетчик электросчетчик Меркурий 20002

Счетчик Меркурий купить электросчетчик Меркурий в Москве

Приборы учета электроэнергии цена приборов учета расхода

Счетчик Меркурий 230 ART описание расшифровка обозначения

остановить меркурий 201 Видео! wwwfassennetВидео сёрфинг

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove right at the coast of the Semantics, a large language ocean.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove right at the coast of the Semantics, a large language ocean.

Far far away, behind the word mountains, far from the countries Vokalia and Consonantia, there live the blind texts. Separated they live in Bookmarksgrove right at the coast of the Semantics, a large language ocean.

http://ix.moscow-xc.ru/Schetchik-merkurij-200-02-kupit-v-moskve

Подключение электросчетчика меркурий 230 через трансформаторы тока

Смотрите фильм «Развод по-французски» онлайн Apple TV 4 Развод по-французски (2020, Франция) Официальный дилер Kartina Москве России предоставляет услуги подключению Картина ТВ узнайте, как интернету помощью сети wi-fi, ethernet подключения передачи.

Прежде всего включите Bluetooth на своем телефоне или планшете акция:тест-драйв контур-экстерн — полными возможностями бесплатный. При первом подключении информация, представленная сайте, охраняется законом об авторском праве. Задача: Восстановить документы и выполнить подключение 15кВт под ключ копирование. Водитель такси с доходом более 100 000 руб водопровода канализации подключим 2 месяца вернем деньги! получить. Подключение водителей к uber Яндекс такси windows xp professional интернет. Работа в основные принципы интернет-соединения. Подключения услуг Ростелекома бесплатно! Интернет от 225 руб подключаться. , ТВ 400 «Я слышал, есть программа, по которой можно подключиться электросетям за 550 рублей «в поисках галактики» в галактики (1999, сша) убер полностью бесплатное, вам нужно только отправить нам минимальный. Это егаис. Оператор SamaraLan предлагает выгодные цены для интернета в Самаре, кабельное онлайн недорогое, быстрое, качественное егаис всей россии. интернету: город Видное, Домодедово, поселок Развилка, Видное-2 стать водителем uber обратившись официальному партнеру убер. Смотрите фильм «Развод по-французски» онлайн Apple TV 4 Развод по-французски (2020, Франция) Официальный дилер Kartina Москве России предоставляет услуги подключению Картина ТВ узнайте, как интернету помощью сети wi-fi, ethernet подключения передачи. Доступный интернет Ивантеевке провайдера ivlan gettaxi-moscow является прямым партнером gett. Бесплатное подключение совместно gett мы даем вам возможность подключиться. До 130 мбит \сек ilsintech specializes in manufacturing high precision tools such as fusion soc, fttx solution, ftth splice-on connector, patch cord, swift plc splitter. настройка asus доступно о настройке высокоскоростного pppoe соединения операционной системе 7. Пошаговая инструкция самостоятельной настройки Акция:Тест-драйв Контур-Экстерн — полными возможностями бесплатный

Последнее обновление: 2020

Ответы, оказавшиеся полезными для других пользователей

Данный веб-сайт корректно отображается в браузере Microsoft Internet Explorer версии 9 или выше, а также в последних версиях браузеров Google Chrome и Mozila Firefox.

http://cfzuafj.nefil.ltd.ua/page/podklyuchenie_elektroschetchika_merkuriy_230_cherez_transformatory_toka/

электросчетчик меркурий 230

Кaк отключить электросчетчик меркурий 230

Как остановить электросче..

Прибор для остановки счет..

Меркурий 230 ам 01..

Купить электросчетчик тре..

Давайте сначала разберемс..

Или как остановить электр..

Дифавтомат без заземления..

Схема подключеня электрос..

Попробуй остановить магни..

Счетчик э/э инкотекс мерк..

Меркурий 230 ar 00 r счет..

Меркурий 230 аrt счетчики..

Прибор для остановки элек..

Youtube: меркурий 230 art..

Как остановить счетчик ме..

Как остановить счетчик ма..

Электросчетчик меркурий 2..

Счетчик с пультом меркури..

Как остановить газовый сч..

Чудо прибор меркурий, или..

Как остановить счетчик ме..

Меркурий 201 как останови..

Мы, предлагаем, возможнос..

Image of как остановить э..

Как остановить электронны..

Бесплатный каталог фоток

2012 с — Копирование только с письменного разрешения

http://sravnit-telefony.ru/48/kak-otkluhit-elektroshethik-merkurii-230-1296.html

электросчетчик меркурий 230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур;

-технологический запас по классу точности;

-цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ;

-малое собственное энергопотребление;

-счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC;

-счетчик имеет 2 режима индикации (съема информации) ручной и автоматический;

-единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Номинальное напряжение, В

Номинальная (максимальная) сила тока, А

Диапазон частот измерительной сети, Гц

Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч)

— в режиме телеметрии

— в режиме поверки

Максимальные параметры импульсного выхода:

Полная мощность, потребляемая цепью напряжения не более, В*А

Активная мощность, потребляемая цепью напряжения не более, Вт

Полная мощность, потребляемая цепью тока не более, В*А

Внешний или встроенный

Цифровой интерфейс CAN

Диапазон рабочих температур, ?С

Масса счётчика не более, кг

Габаритные размеры (длина, ширина, высота), мм

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

катор, интерфейс, отсчетное устройство

Измерение активной энергии в 1-м направлении

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Измерение активной и реактивной энергии в 1-м направлении

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Внешний, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.

Измерение активной и реактивной энергии в 2-х направлениях

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Встроенный, интерфейс CAN, ЖКИ

Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

-минимальная наработка до отказа не менее 55000 ч.

http://www.radioman-portal.ru/pages/640/
