Установка двух счетчиков воды

Наша компания также занимается поверкой,ремонтом, демонтажном и монтажом общедомовых теплосчетчиков и вычислителей, расходомеров ,термопреобразователей и пусконаладочными работами. ВИСТ,КМ-5,МАГИКА, Малахит-ТС8, Малахит-РС8, СКМ-1, ТЭМ-05М,ТЭМ-104 с ПРП, ТЭМ-106 с ПРП, SA-94, SENSUS Polikom M, ВЗЛЕТ, ВКТ-5, ВКТ-7, МКТС,СТ-10, TЕРОСС, ТМК, ТЭМ-104, ТЭМ-106, ЭСКО, MT200DS, MULTIKAL, ВТЭ-1.

Поверка квартирного теплосчетчика в стационарной лаборатории – 3 500 рублей

КАРАТ-Компакт – 14 000 рублей

В комплектацию входит

Теплосчетчик с погружной гильзой, диаметр 15 мм.;

Дополнительные комплектующие при нестандартной ситуации или диаметром 20 мм. оплачиваются дополнительно.

Установка теплосчетчика возможна только после осмотра специалиста.

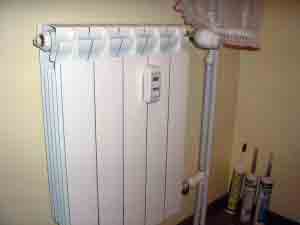

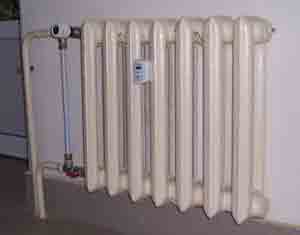

Счетчик тепла устанавливается на радиатор отопления в квартире в зависимости от структуры самой системы ЦО. ЦО бывает двух типов: вертикальная и горизонтальная. При вертикальной системе (трубы, либо труба выходит из потолка и уходит в пол) счетчик тепла устанавливается на каждый радиатор в каждой комнате. Экономия услуг ЖКХ до 70% , при горизонтальной разводке (трубы входят в квартиру из стены и идут параллельно полу из комнаты в комнату), счетчик устанавливается один на всю квартиру.

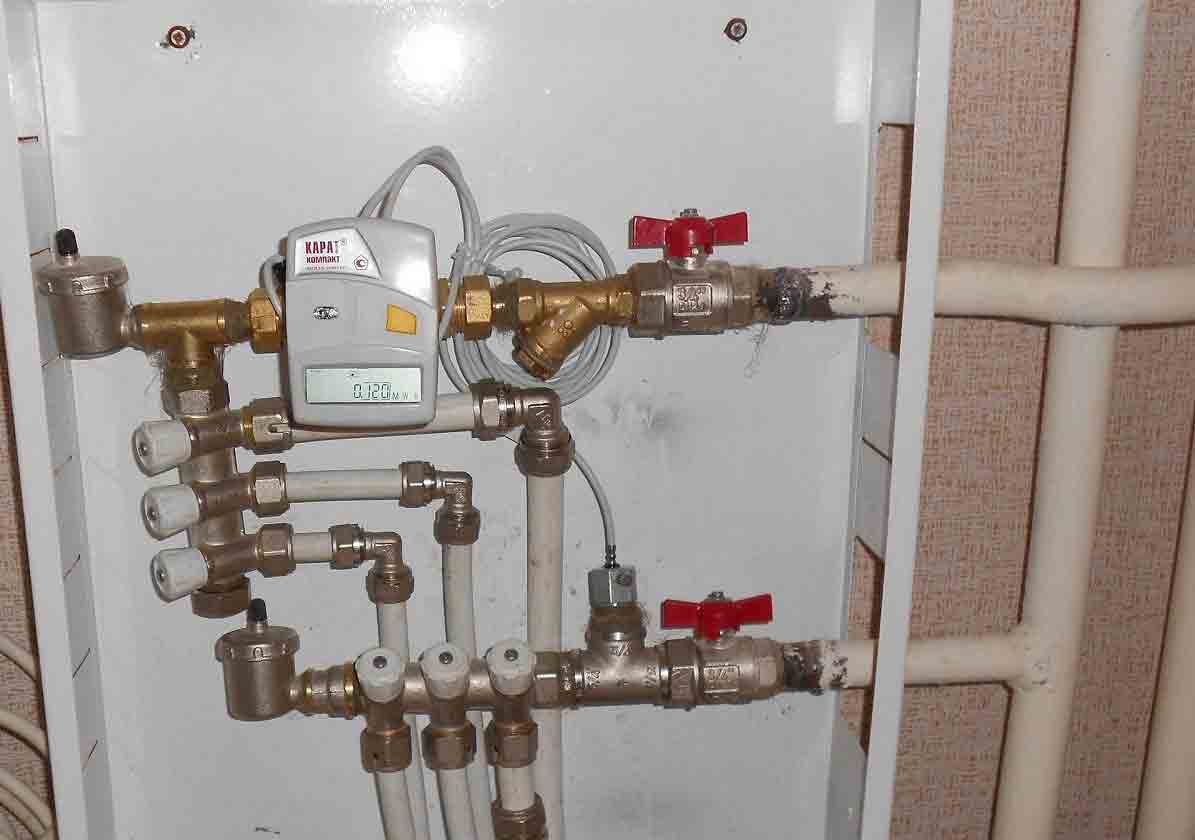

Для поквартирного учета тепла могут используются теплосчетчики КАРАТ-Компакт, eif, МАРС, DIO-99, MINOL, TEHEM, DANFOS, ПУЛЬС, B METERS Hydrocal, Elster, VALTEC.

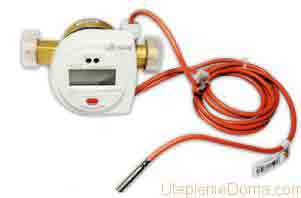

Теплосчетчик КАРАТ-Компакт – малогабаритный прибор, предназначенный для учета тепла в квартирах и коттеджах. Данный теплосчетчик выделяется современным дизайном и невысокой ценой. Удачная оригинальная конструкция теплосчетчика обеспечивает удобство монтажа и простоту обслуживания, компактные размеры – беспроблемную встраиваемость в тесных местах.

Проточная часть (EAS-элемент) стационарно монтируется в трубопровод, в нее вкручивается измерительный блок.

Дополнительно проточная часть (EAS-элемент) укомплектована запорной крышкой. Такая конструкция позволяет в процессе эксплуатации снимать измерительный блок для обслуживания и поверки без остановки системы теплоснабжения. На этапе монтажа теплосчетчика запорная крышка дает возможность установить измерительный блок после окончания сантехнических работ.

Особенности в конструкции измерительной части теплосчетчика – основа высокой точности и стабильности измерения на протяжении многих лет. Коаксиальный преобразователь расхода в многоструйном сухоходном исполнении оснащен большим числом входных и выходных каналов. Их расположение, оптимизируя поток воды, снижает нагрузку на ось, что увеличивает срок службы и обеспечивает высокую чувствительность. Такая конструкция минимизирует потери давления и снимает необходимость в прямых участках до и после прибора. Отсутствие в конструкции магнитной муфты исключает возможность постороннего вмешательства в работу прибора с помощью магнита.

При своих небольших размерах теплосчетчик КАРАТ-Компакт обладает всеми функциями, необходимыми для этого класса приборов.

В наличии имеется несколько вариантов теплосчетчиков КАРАТ-Компакт .

Теплосчетчики КАРАТ-Компакт производятся в двух исполнениях:

Теплосчетчики подразделяются по номинальным расходам 0,6; 1,5; 2,5 м3/ час и диаметру трубопровода Ду15, Ду20

Сводная таблица. Исполнения и модификации теплосчетчиков КАРАТ-Компакт

КАРАТ-Компакт-МБ для установки в обратный трубопровод:

КАРАТ-Компакт-МБ для установки в подающий трубопровод:

КАРАТ-Компакт-СП для установки в обратный трубопровод:

КАРАТ-Компакт-СП для установки в подающий трубопровод:

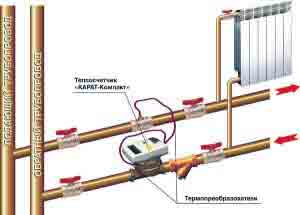

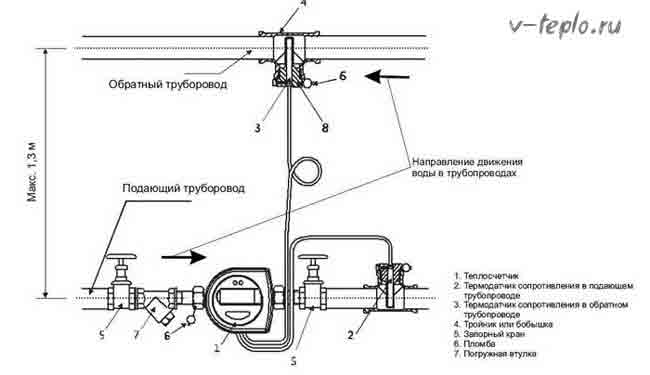

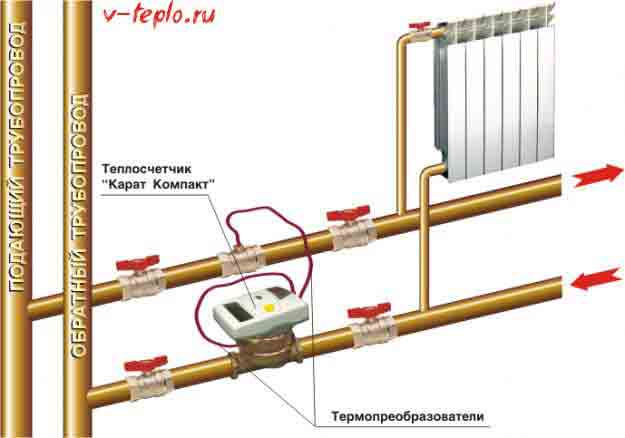

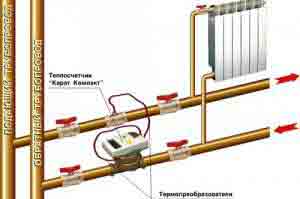

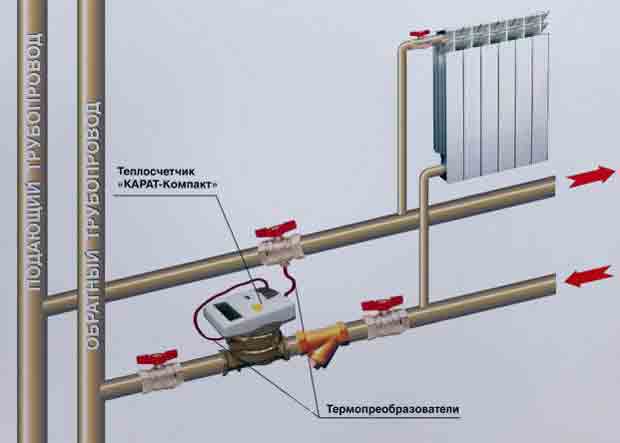

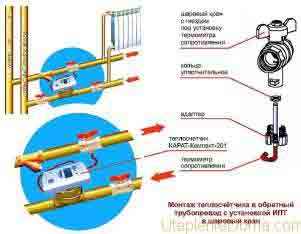

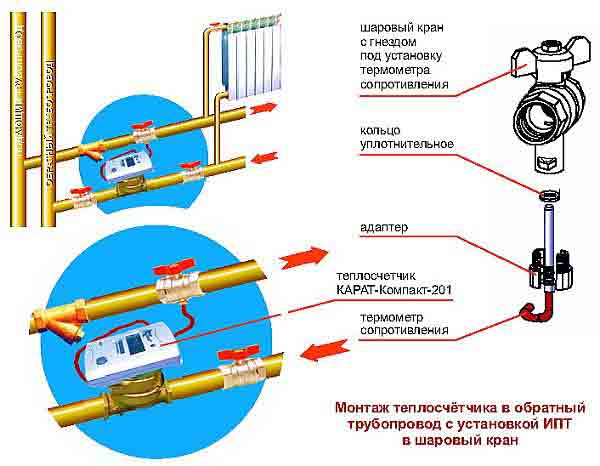

Пример: Монтаж теплосчетчика КАРАТ-Компакт в обратный трубопровод:

в специальный шаровый кран с отверстием

Архивы прибора включают интегральный архив с момента включения и помесячные архивы за 18 месяцев.

Теплосчетчик предназначен для измерения тепловой энергии, объема и температуры теплоносителя, а также для подсчета количества импульсов, формируемых приборами учета с импульсным выходом.

Теплосчетчик измеряет, вычисляет и индицирует следующие параметры:

— тепловую энергию, (Гкал); — объем теплоносителя, м3;

— температуру теплоносителя в подающем и обратном трубопроводах, ?С;

— разность температур в подающем и обратном трубопроводах, ?С;

— мгновенный расход теплоносителя, м3/ч;

— мгновенную тепловую мощность, (Гкал/ч);

— объем воды, измеренный счетчиками с импульсным выходом, подключенными к счетным входам;

• Межповерочный интервал счетчика — 6 лет.
• Тщательно проработанная модульная конструкция теплосчетчика обеспечивает удобство эксплуатации.
• Теплосчетчики не нуждаются в особом техническом обслуживании и при соблюдении требований к его монтажу условиям эксплуатации функционируют без отказов в течение многих лет.
• Теплосчетчик имеет энергонезависимую память, в которой регистрируются помесячные значения тепловой энергии не менее чем за 18 месяцев , посуточные значения не менее чем за 180 суток и почасовые значения не менее чем за 45 суток .
• Универсальное исполнение теплосчетчика позволяет использовать его в режиме измерения тепла в тупиковой системе горячего водоснабжения, а также как счетчик горячей воды.

Установку счетчиков тепла мы проводим по районам Москвы: СВАО, ВАО, ЮВАО, ЮАО, ЮЗАО, ЗАО, СЗАО, САО, ЦАО, Митино, Солнцево, Куркино, Новопеределкино, Бутово, Новокосино. Ближайшем Подмосковье: Королев, Химки, Мытищи, Балашиха, Реутов, Люберцы, Видное, Красногорск, Долгопрудный.

Цены уточняйте у наших операторов!

Поверка счетчика воды без снятия

ООО ЭкономМонтажСервис © 2009 — 2020 Все права защищены. Торговые марки принадлежат владельцам.

Использование текстов и фотографий, цитирование иных материалов сайта возможно только с разрешения администрации.

http://www.ekonom-service.ru/heatmeter

Узнай 7 секретов про счетчик тепловой энергии для квартиры

Канули в прошлое времена, когда стоимость квт тепла оценивалась десятками копеек. Сегодня суммы, начисляемые ТК, настолько много искусственно завышаются, что для контроля расходов и выплаты денег без переплаты необходимо установить теплосчётчики на отопление в квартире. С помощью показаний прибора каждый хозяин рассчитает по тарифу натуральное число энергии тепла, отрегулирует температуру помещений квартиры ручным, либо автоматическим методом.

Выгода настолько очевидна, что многие задумываются о том, как поставить счетчик на отопление в своей квартире

Если технической возможности оборудования индивидуального жилья нет, попробуйте установить счётчики тепла на батарею комнаты, кухни, либо совместно с соседями оборудуйте на стояке подъезда общедомовые тепловые счетчики. Стоимость оплаты тепловой энергии при этом иной раз снижается до 60%, сравнительно с указанной суммой графы квитанции за отопление из управляющей компании.

Варианты установки приборов учета внутри многоквартирного дома

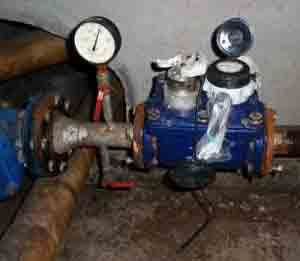

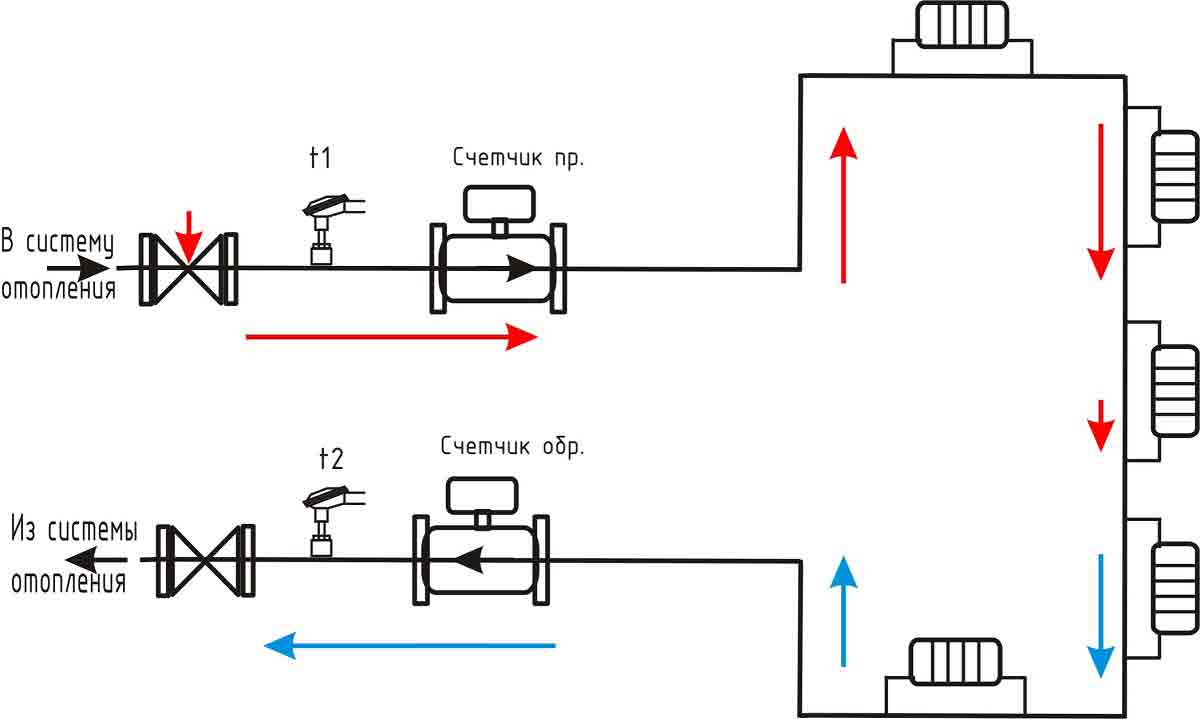

Различают теплосчётчики на отопление промышленного типа (общедомовые модели) и индивидуального назначения – для квартиры. Каждый из них представлен комплектом деталей:

датчиками, вычислителями числа потребленной тепло энергии, преобразователями давления, расхода и сопротивления.

Правила учёта тепловой энергии оглашают порядок установления домовых и квартирных счетчиков, регистрацию, монтаж, поверку приборов учета. Решение о монтаже и подключении принимает собрание жильцов дома, так как узел учета тепла – это общая собственность владельцев квартир.

1. Представителем собрания подается заявления в организацию, ведущую теплоснабжение данного строения для получения технических условий согласования, которые содержат следующие пункты: указать тип прибора, нагрузку теплоносителя, максимальные параметры расхода тепла, давление, температурный режим.
2. Следующий этап – выбор организации для проектирования установки, согласования, выполнения работы оборудования теплового узла, гарантийного обслуживания.
3. Далее подобрать счётчик тепла, доверить это лучше мастеру энергетической компании.
4. После подписания документа разрешения производится покупка и монтаж прибора учета.
5. Узел учета тепла подлежит обязательному опломбированию и поверкам инспектора компании теплонадзора.

Если средняя цена оборудования теплосчётчика на отопление 100000 тыс. р., то в пересчете на 100 жильцов каждый выплатит 1 тыс., а экономия ежемесячного денежного расхода на тепло, при надлежащей теплоизоляции помещений, 30% и более.

Плюсы: недорогая стоимость прибора, установки, поверки и гарантийного сервисного обслуживания при расчете на каждого жильца.

Минусы: недобросовестные соседи, уклоняющиеся от оплаты, не экономящие тепло в квартире, подъезде. Установка теплосчетчика в многоквартирном доме иной раз единственный вариант экономии денежных расходов, так как строительство домов старого типа предусматривало наличие вертикальных стояков с верхнего этажа на нижний. Что исключает возможность поставить один счётчик тепла для квартиры. Потребуется оснастить радиаторы каждого помещения: к примеру, 2 комнат, санузла, кухни, (4 шт.), а это дорогостоящая операция. К тому же, закон запрещает устанавливать приборы в домах без поквартирной разводки.

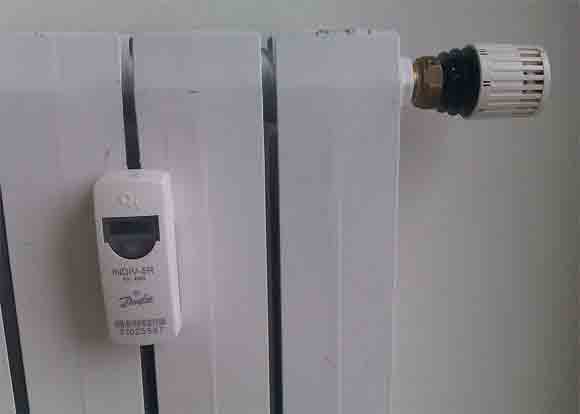

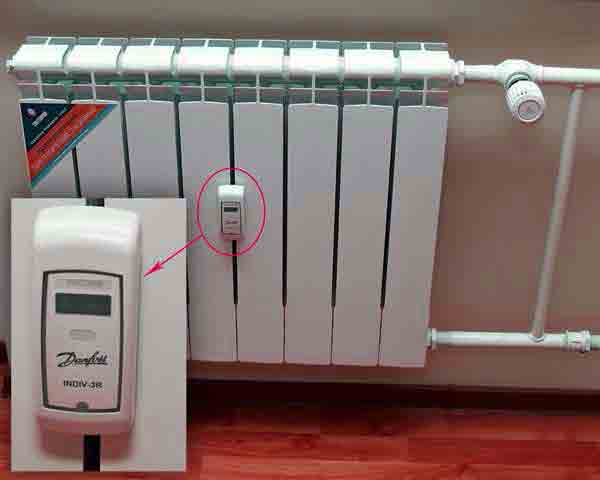

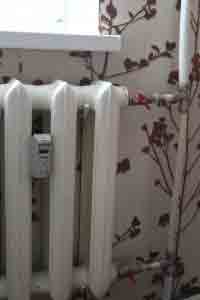

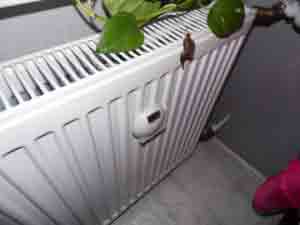

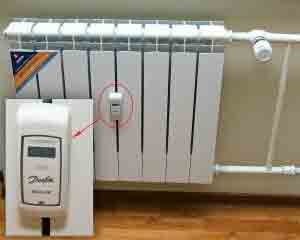

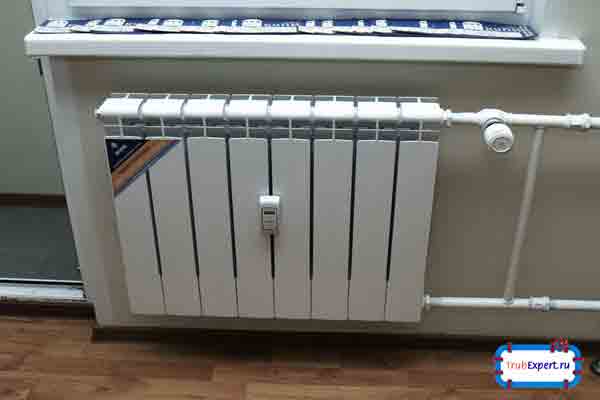

Индивидуальные измерительные приборы в батарее: теплосчетчик на отопление

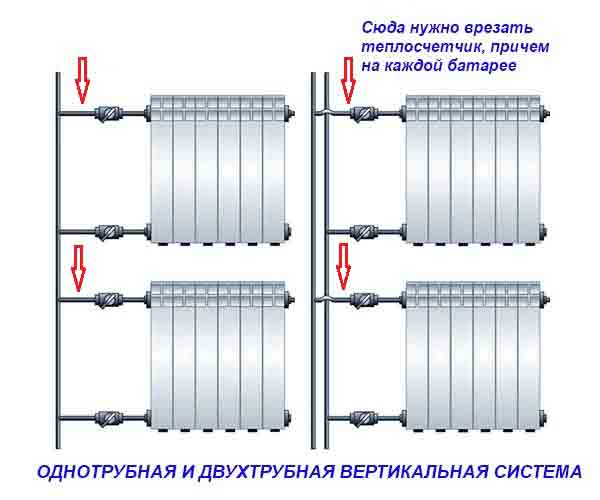

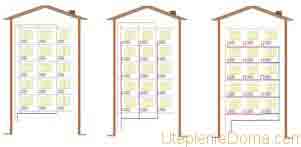

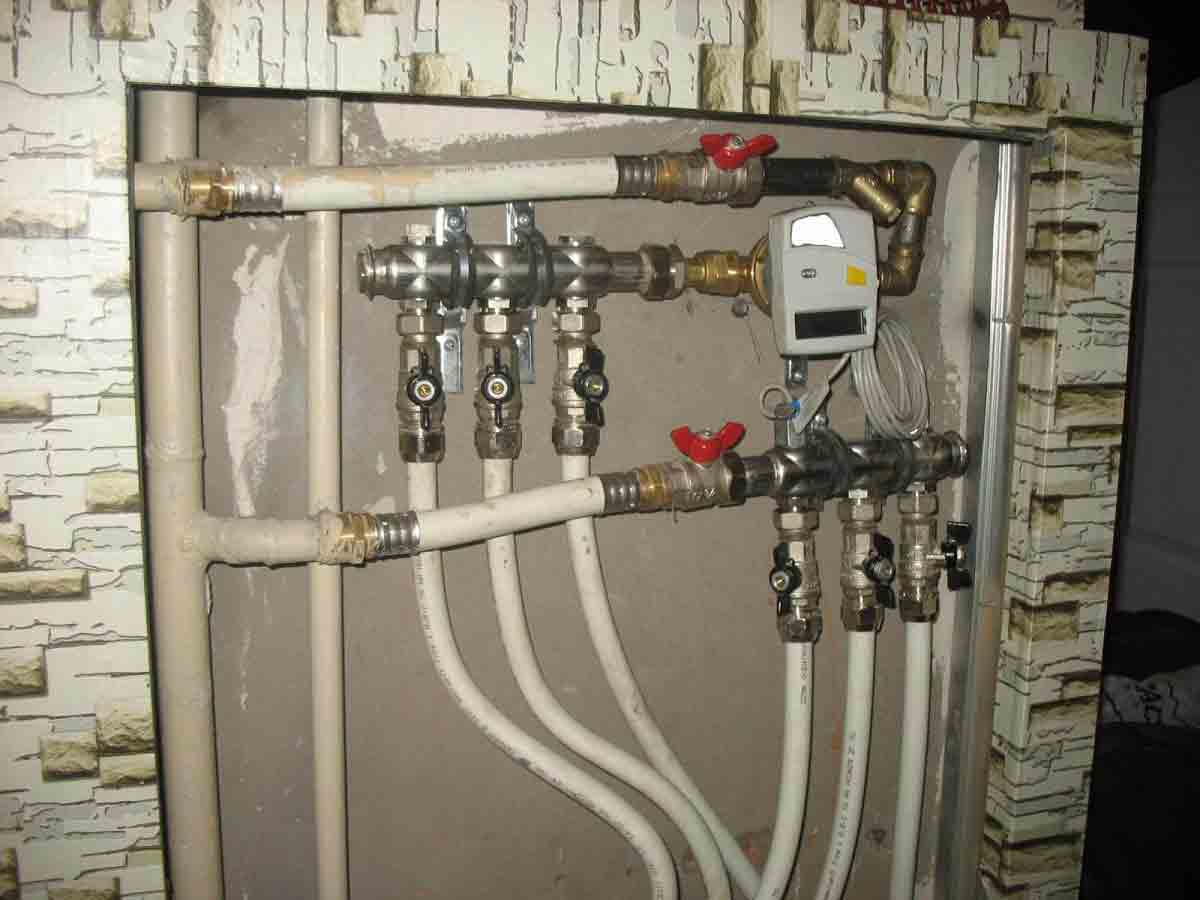

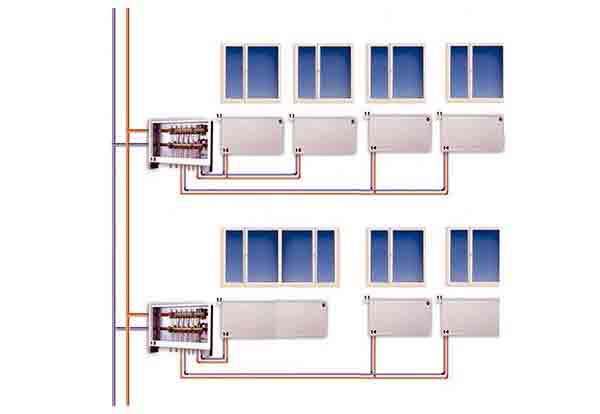

Современные постройки имеют горизонтальные линии теплоснабжения, поэтому тепловые счетчики на отопление рационально и выгодно разместить внутри каждой квартиры, при наличии индивидуального теплового ввода. Этапы установления, согласования, ввода те же, что и при оборудовании общего домового агрегата:

• получение технических условий,
• подбор прибора,
• согласование,
• монтаж оборудования,
• регистрация и пломбирование.

Счётчики на отопление в многоквартирном доме: установка

Счетчик тепловой энергии для квартиры предназначен для измерения количества теплоносителя, состоит из тепловычислителя, двух проводов, прикрепляющихся к входу и выходу воды из квартиры и прибора, совершающего расчет объема потребления тепла. Средняя стоимость работы оборудования индивидуального счетчика 15 – 20 тыс. рублей.

Важно помнить, устанавливать приборы учёта тепла должна только лицензированная компания, иначе показания прибора в расчеты по отоплению включаться не будут. Кроме того, на жильцов квартир, где оборудованы собственные тепловые счетчики, возложена обязанность участия в общих домовых расходах расхода энергии согласно общим тарифам, либо показаниям домового прибора, совершающего общий учет тепловой энергии дома.

Плюсы: оплата только потребляемого в квартире тепла, исключение расходов за потери в трубопроводах ЖКХ. Рентабельность прибора повысится, если дооборудовать счётчик тепла регулятором потребления, либо купить изделие с встроенным датчиком распределения.

Минусы: высокая первоначальная стоимость установки (от покупки, до поверок) и обязанность участия в расходах топлива в местах общего пользования (подвале, чердаке, лестничных клетках).

Классификация контрольных приборов и принцип их работы

Производители предлагают тахометрические, электромагнитные, ультразвуковые, вихревые тепловые счётчики на отопления для квартиры. Какой вариант подобрать расскажет инженер тепло компании, который производит установку прибора. Краткая характеристика дается здесь для общего представления о принципе работы и стоимости изделий.

Механическое и электромагнитное оборудование: правильный расчет

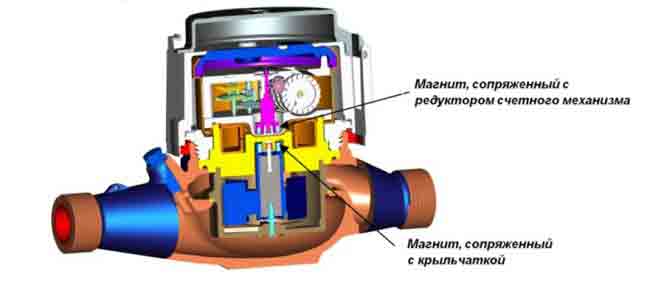

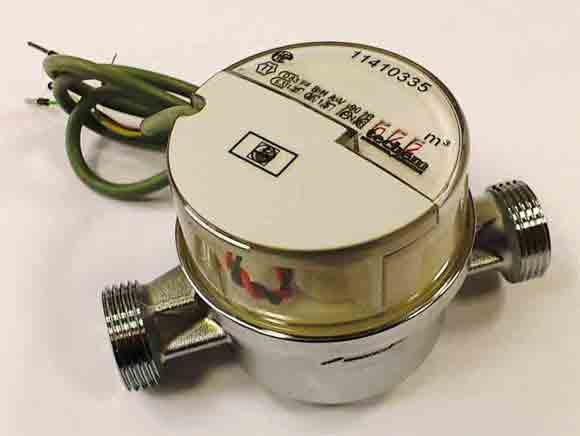

• Тахометрический (механического типа) счётчик тепла состоит из роторного, (крыльчатого) водосчетчика и тепловычислителя.

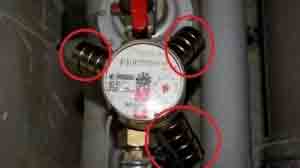

Стоимость его невысока, однако требуется дооборудование магнитным механического действия фильтром, выполняющим защитные функции (чтобы внутрь системы не просочились ржавчина, окалина, песчинки).

Минусы прибора: при условии потребления жесткой воды происходит ускоренное загрязнение фильтрующего устройства, что ослабляет напор воды. Использование их рентабельно лишь внутри небольших домов. Выдает недостаточно точные показатели. Теплосчётчики на отопление это в принципе только плюс.

Плюсы: функционирование от батареи, срок службы которой 5 лет и устойчивость к внешним неблагоприятным условиям (высокая влажность). Счётчик механического действия не снабжен хрупкими элементами электроники.

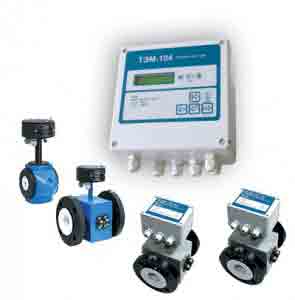

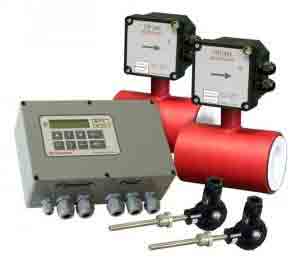

• Электромагнитный счётчик тепловой энергии предоставляет высокоточные измерения малыми токами.

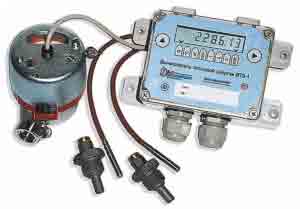

Состоит из ППР (первичного преобразователя), электронного блока, датчиков температуры. Прибор запрограммирован на подсчет давления, объема, массы теплоносителя, выдает расходные показатели температуры.

Плюс: достоверно указывает параметры накопленного тепла и другие данные на мониторе. Исказить результат показаний может налет железа, других минералов, поэтому прибор нужно своевременно очищать.

Минус: ремонт и обслуживание требует расхода дополнительных денежных вливаний на банковский счет мастера. Неправильная установка прибора грозит неточными показателями.

Одним из широко распространенных видов устройств расчета воды является механический счетчик или тахометрический

Вихревые счетчики и ультразвуковые приборы Карат, Индивид для вертикальной разводки: цена с качеством

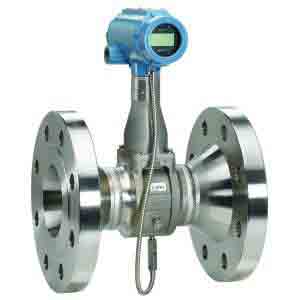

Вихревый счетчик на отопление действует за счет создания помехи по пути продвижения воды, при огибании помехи возникают вихри, перемены частоты которых пропорциональны скорости течения теплоносителя. Приборы используются для измерения воды и пара. Они состоят из корпуса, пластин, фильтра, поворачивающего счетного устройства, элемента — теплообтекателя.

Плюсы: устанавливать можно на любом направлении прямой трубы — вбок, вверх. Потребляет минимальное количество энергии, одна батарея рассчитана на 5 лет. Работает счетчик отопления вихревым методом четко и надежно. При оборудовании его интерфейсом, указывающим на неисправность, передающим показания дистанционно, мастерская гарантирует своевременное обслуживание и ремонт. Теплосчётчики на отопление ставят почти во всех многоквартирных домах.

Минусы: отрицательно реагируют на скачки давления, крупнозерные примеси. Однако точность расхода энергии при этом не искажается.

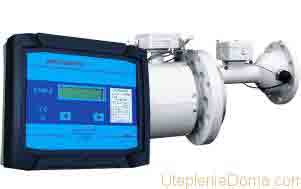

Ультразвуковой счётчик на тепло в квартире используется для оборудования новых домов с чистыми трубами. Он отрицательно реагирует на примеси, воздух в теплоносителе, причем завышает показатели расхода. Принцип работы: сигнал ультразвука проходит сквозь проток жидкости со стороны излучателя в направлении приемника. Высокая скорость теплоносителя увеличивает время движения сигнала. Прибор рекомендуется оснастить элементами регулирования поступления воды на двух каналах.

Минусы: ввиду тонкой чувствительности к внешним загрязняющим факторам счетчики не применяются внутри старых многоквартирных построек с древними трубопроводами, они там работают с искажениями показателей учета.

Установка общедомовых счетчиков в квартире и частном доме: отчего искажаются сведения учета накладных вариантов в узле управления

Невзирая на минусы, экономическая выгода есть: участники программы пользования теплоприборами не страдают от приписок расхода тепла Управляющей компании, средняя цена экономии 30% – 50%.

Счетчик на отопление в квартиру ставить предпочтительнее потому, что не придется нести расходы за ветер в квартире соседей, либо за людей, не желающих платить по квитанциям. Важно правильно произвести монтаж.

При эксплуатации приборов возникают следующие проблемы сбоя:

1. Агрегат рассчитан на конкретный диаметр трубы, если внутри ее откладывается накипь, либо налет минералов, счетчик тепла для квартиры определяет расход неверно, увеличивает показатели.
2. Песчинки, воздушные пузыри увеличивают погрешность в пределах 10 %.
3. Отложения посторонних веществ на элементах расходомера металлического счетчика занижает результат расхода, у приборов другого типа увеличивает.
4. Электронные детали, расположенные внутри сырых, либо редко отапливаемых помещений выходят из строя, многозначно искажают данные расхода в большую сторону.
5. Показания учета становятся недостоверными, если давление внутри труб неравномерное, сопровождается скачками понижения, повышения. То же происходит при неправильном монтаже приборов в систему.
6. Если отсутствует заземление, либо контуры электрической цепи выполнены некорректно, агрегат ломается, либо выдает ложные сведения учета.
7. Превышение температурного режима, теплоноситель разрушает механические элементы счетчика, выводит из строя электронику.

При установке прибора обязательно учитывать эти факторы, а также многие другие нюансы, поэтому монтаж счетчиков отопления требуется доверить мастеру энергетической компании. Дорогой прибор – дорогой ремонт, только скупой человек согласен платить дважды – за повторный счётчик тепла для квартиры. Теплосчётчики на отопление в квартире очень необходимы для экономии бюджета.

http://trubexpert.ru/heating/uznaj-vse-sekrety-pro-schetchik-teplovoj-energii-dlya-kvartiry/

Теплосчетчики на отопление: 4 разновидности прибора

На теплосчетчике на отопление должна быть пломба В наши дни счетчики тепла на отопление охотно устанавливают многие хозяев квартир. И это очень разумно, потому, что при наличии такого приспособления оплата производится лишь за фактически учтенное тепло. И это означает, что можно на порядок снизить свои финансовые затраты на оплату коммунальных услуг. Производители счетчиков предлагают самые различные модели и виды приборов учета. Как же правильно выбрать счетчик учета тепла для своего частного дома?

Прибор учета тепловой энергии в квартире: преимущества установки

Сумма, уплаченная вами за отопление согласно индивидуального прибора учета окажется в несколько раз меньше, чем та, которую вам выставляет теплопоставляющая организация по невесть каким нормам. Причем, в стоимость услуги, рассчитанной предприятием, уже входит возмещение потерь тепла, которое происходит при транспортировке теплоносителя к вашему дому.

Установка счетчиков тепла позволит избежать «не ваших» затрат, и доказать именно то количество теплопродукции, которое вы получили.

В связи с этим, установка теплосчетчиков должна производится как можно быстрее, и быть вашей первоочередной задачей. Решить ее не составит огромного труда, так как современный рынок представлен огромным ассортиментом необходимых изделий.

Прибор учета тепловой энергии стоит регулярно отдавать на диагностику, чтобы убедиться, что он работает исправно

Преимущества установки счетчиков на тепло:

• Вы будете оплачивать только за тот объем тепловой энергии, который поступит непосредственно в вашу квартиру;
• При необходимости, или в зависимости от погодных условий, вы сможете регулировать поток тепла по своему усмотрению;
• Затраты на коммунальные услуги значительно снизятся.

Благодаря тому, что вы сможете контролировать объем тепла, который поступает в ваш дом, компания, подающая тепло уже не сможет заставить вас оплачивать за отопление, которое в ваш дом не поступало.

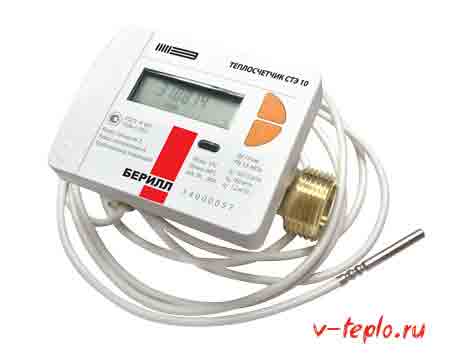

Счетчики теплоэнергии на отопление пользуются все большей популярностью в квартирах, подключенных к центральному отоплению. Естественно, тем, у кого индивидуальная система обогрева помещения такие приборы устанавливать ни к чему, разве что ради интереса.

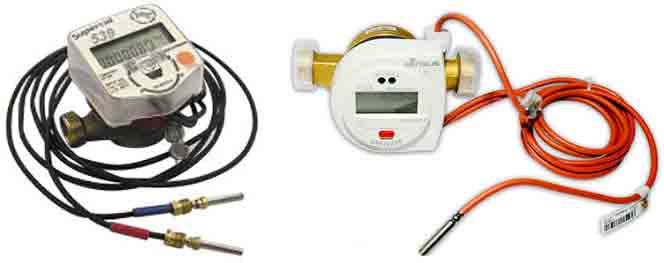

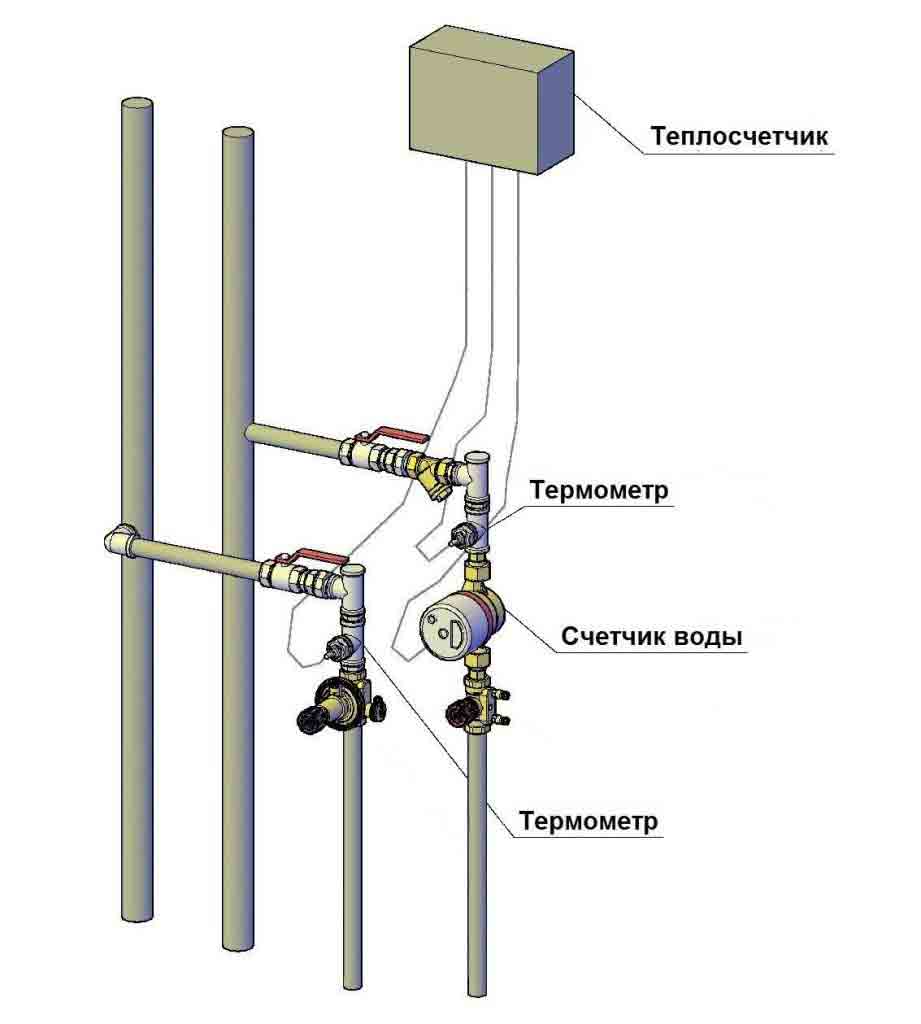

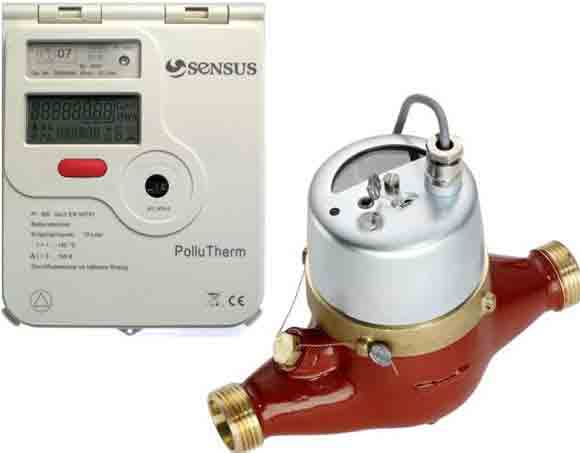

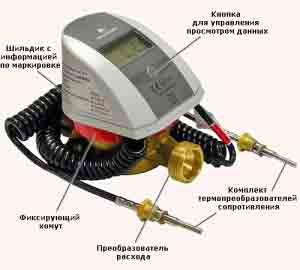

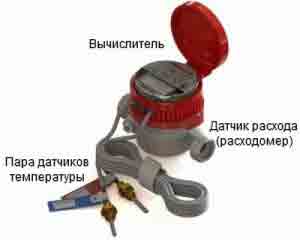

Теплосчетчики для учета объемов тепла состоят из таких основных элементов:

• Вычислительного модуля;
• Датчика, который осуществляет регистрацию температуры в количестве два штуки;
• Датчика расхода.

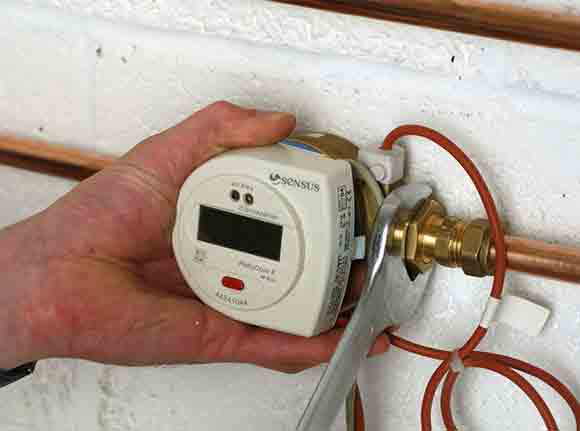

Все эти элементы объединены в один пластиковый корпус, который укомплектован патрубками для своевременного подключения счетчика к элементам передачи тепла от теплоносителя в помещение. Сейчас многие теплосчетчики оборудованы автономным питанием. Это позволяет приборам работать без источника электроэнергии.

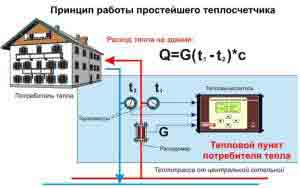

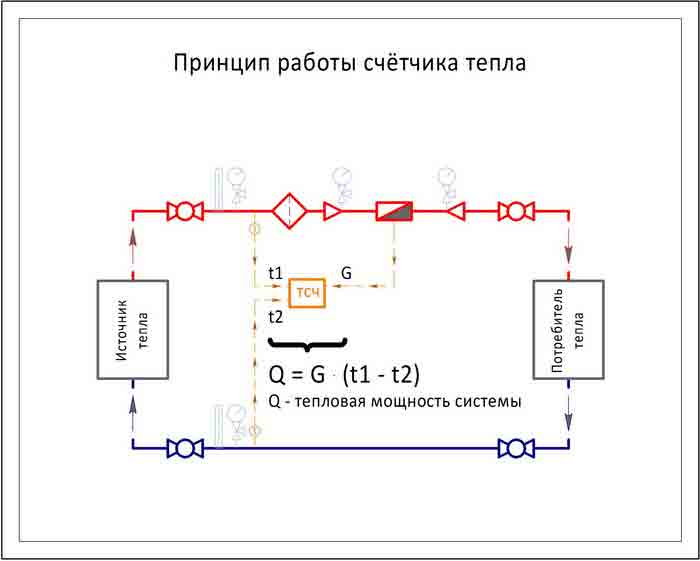

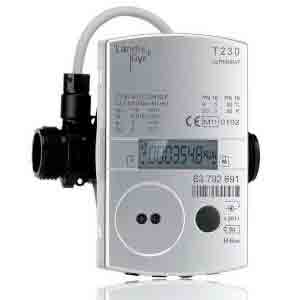

Принцип работы теплосчетчика: какие виды приборов существуют

В данное оборудование встроены два датчика. Один из них это теплодатчик температуры, второй учитывает расход тепла. Задача первого – это измерение температуры, второго – производить вычисление объема расходуемого тепла.

В основу любого такого прибора учета положен тепловычислитель. Он является калькулятором, выдающим результаты подсчета. Чтобы определить данный показатель необходимо количество потраченного тепла, согласно счетчика, умножить на температуру. В результате вы получаете показания, согласно которым необходимо оплачивать за отопление.

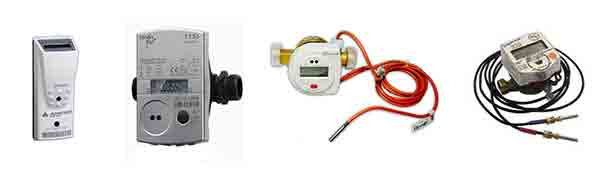

В настоящее время в продаже имеется невероятное количество разновидностей приборов учета тепла, которые работают по аналогичному принципу. Различие в них состоит заключается лишь в объеме информации, которая сохраняется в архивах, а также в наборе встроенных функций.

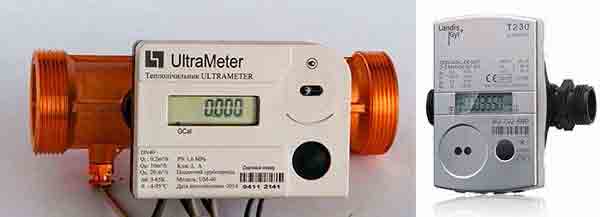

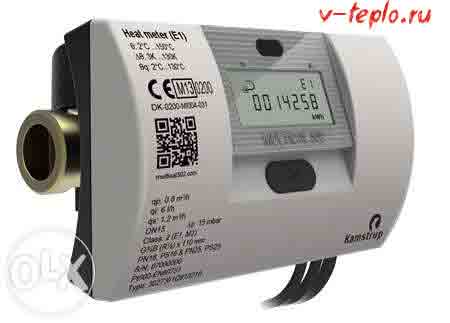

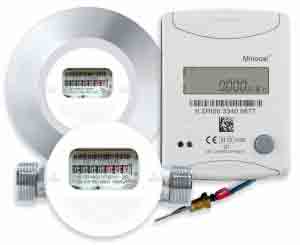

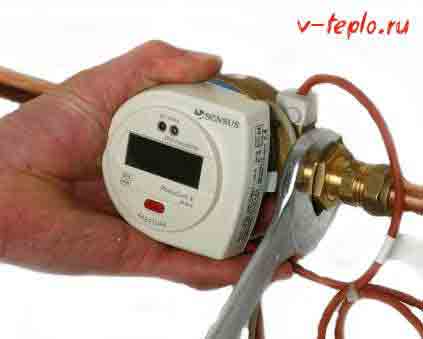

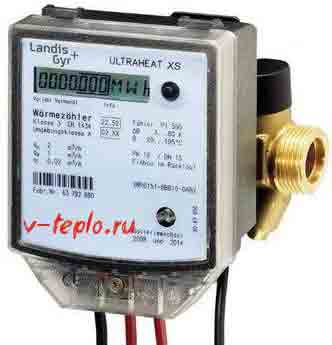

Теплосчетчик может отличаться по размеру и форме

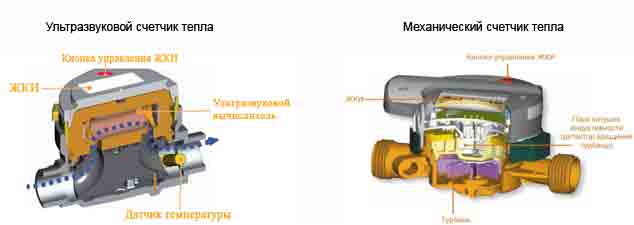

Можно выделить следующие виды теплосчетчиков:

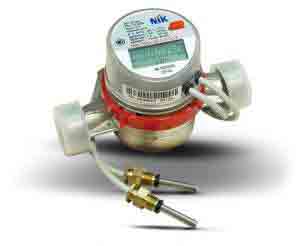

1. Механические теплосчетчики. Они осуществляют учет объема теплоносителя, который поступает в систему. В этом оборудовании для считывания показаний используется крыльчатка, располагаемая в корпусе счетчика. Движущееся тепло по трубам способствует вращению крыльчатки, которая движет вал со специальным барабаном с цифрами. Однако такие счетчики являются не очень надежными, потому как крыльчатка быстро засоряется и выходит из строя.
2. Электромагнитные квартирные теплосчетчики. Такие приборы фиксируют движение горячей воды в корпусе путем фиксации отклонения вектора самого электромагнитного поля. Они являются усовершенствованными аналогами механического счетчика, однако загрязнение крыльчатки им не свойственно. Имеют на порядок большую точность учета и уверенно вытесняют с рынка своего предшественника.
3. Вихревые приборы учета тепла. Они определяют турбулентность в потоке передвигающейся жидкости, которая омывает специально созданное для этого препятствие. Такие теплосчетчики на радиаторы и батареи можно монтировать и в горизонтальную разводку непосредственно возле отопительного прибора, и даже в вертикальный стояк. Данное оборудование хорошо работает и как бытовой, и как коммунальный тепломер.

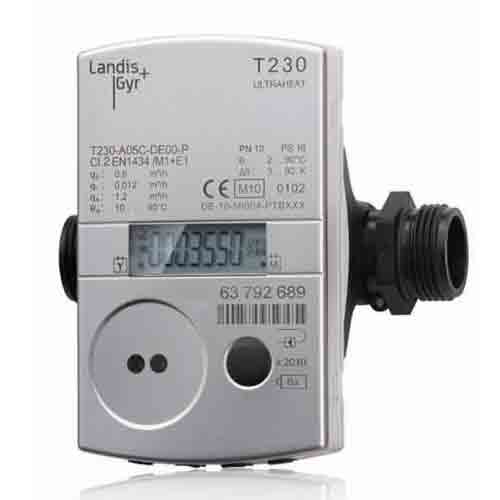

4. Ультразвуковые тепловые вычислители. Прибор так называется потому, что он фиксирует скорость звуковой волны, движущейся по участку определенной длины. Такое оборудование может работать бесконечно, так как в нем отсутствует движущийся элемент.

Недостатком ультразвукового счетчика можно считать высокую чувствительность к качеству теплоносителя. Он дает неверные показания, если мешает окалина или накипь. В связи с этим вихревые приборы не совсем подходят для старых металлических труб, и их желательно устанавливать перед фильтром.

Как установить приборы учета тепла в квартире: новые правила оформления документации

Если вы надумали устанавливать в квартире прибор учета потребляемого тепла, то имейте ввиду, что самостоятельная установка данных счетчиков в квартире недопустима.

В случае, если вы сделаете установку без согласования с соответствующими инстанциями, то вам могут отказать в регистрации, и все ваши затраты и надежды будут напрасными.

Если же вы все сделали правильно и вам переоформили ваш лицевой счет в теплосети, то нужно не забыть, что каждые четыре года прибор должен проходить проверку.

Для того, чтобы счетчик тепла правильно поставить и оформить, необходимо предпринять такие шаги:

• Получить разрешение у сбытующей тепло организации;
• Изучить выданные нею технические условия;
• Разработать проект и согласовать его с компанией, обеспечивающей теплоснабжение;

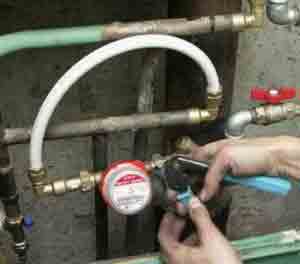

• Произвести монтаж прибора учета.

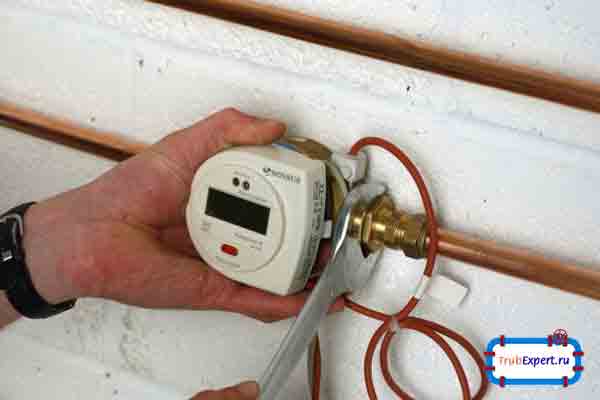

Самостоятельно устанавливать счетчик на отопление нельзя

При исчислении количества потребляемого тепла допустимая погрешность счетчика напрямую зависит от погрешности датчика температуры, измерителя расхода и исчислителя, обрабатывающего собранные величины. Обычно, для квартирного учета используют приборы, где допустимая погрешность при расчете потребляемого тепла колеблется в диапазоне от ±10 до ±6%. Получившаяся в реальности погрешность, возможно, окажется выше базовой, и будет обусловлена техническими характеристиками всех составляющих элементов.

Теплосчетчик индивид: как повысить теплоэффективность

Любые монтажные работы, связанные с обновлением или реставрацией системы отопления, в том числе и установка счетчика тепла, должны выполнять лишь специалисты. Не беритесь самостоятельно за монтаж данной конструкции.

Лишь организация, имеющая лицензию на проведение данного вида работ, имеет право устанавливать счетчики учета тепла.

Данная процедура, как уже отмечалось, поможет вам уменьшить затраты на отопление помещения. Однако, есть и другие способы снижения данных платежей.

Для того, чтобы энергоэффективность повысилась, вы можете:

• Поменять обычные окна на энергоемкие;
• Оборудовать систему «Теплый пол»;
• Утеплить стены;
• Установить в квартире теплый плинтус.

Если предпринять указанные выше меры в комплексе, правильно подобрать метод утепления, и научится пользоваться преимуществами счетчика тепла, то можно значительно снизить затраты на отопление при увеличении показателя тепла в помещении.

Не забывайте о том, что любой прибор учета, будь то коммунальный или индивидуальный, должен иметь сертификат и паспорт, который будет удостоверять его правильную и законную установку. Кроме того, один раз в четыре года, именно в паспорт заносят данные о произведенной проверке счетчика. И не пытайтесь остановить или отмотать показатели на счетчике. Цифровая база прибора фиксирует и показывает все, до мелочей, начиная от цифр и до букв, и ваше мошенничество будет раскрыто.

Копирование разрешено только с обратной ссылкой на источник

http://teploclass.ru/otoplenie/teploschetchiki-na-otoplenie

Выгодно ли ставить индивидуальный счетчик тепла в квартире и как это правильно сделать

Сейчас никого не нужно убеждать в том, что счетчик тепла, установленный на вводе в многоквартирный дом, позволяет снизить затраты на отопление (в среднем на 30%). Но у жильцов зачастую возникает другой вопрос: ставить индивидуальный прибор учета тепловой энергии в квартире – это выгодно или нет? И если да, то как его правильно установить на трубопроводы центрального отопления? Проблема имеет две стороны – формальную и техническую, причем разобраться в первой рядовому гражданину непросто.

Ответ однозначный – да, можно. Ни один законодательный акт России, Украины или Беларуси не запрещает устанавливать квартирные теплосчетчики. Другое дело, как отнесется к вашим действиям компания — поставщик тепла. Самовольное вмешательство в централизованную систему теплоснабжения с целью монтажа квартирного прибора учета не допускается. За это вы получите штраф и напрасно потратите деньги на оборудование, поскольку его не примут в эксплуатацию.

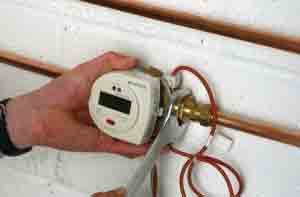

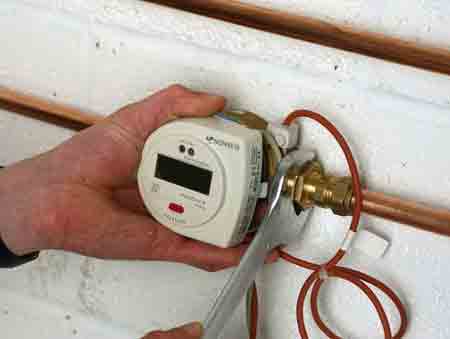

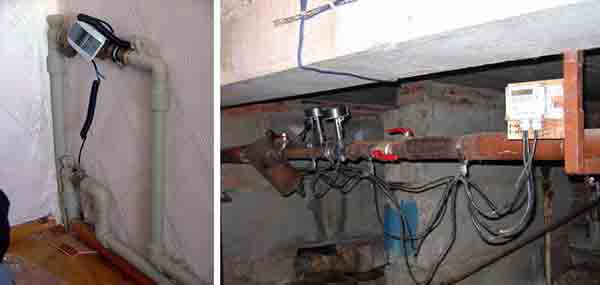

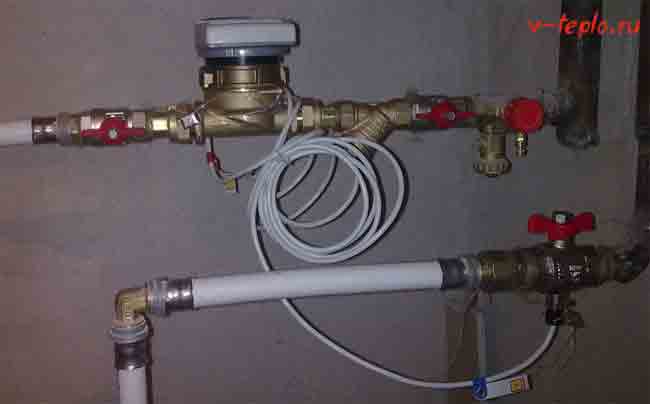

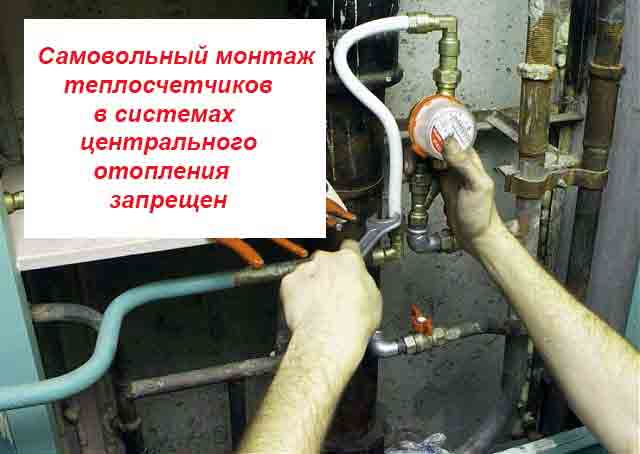

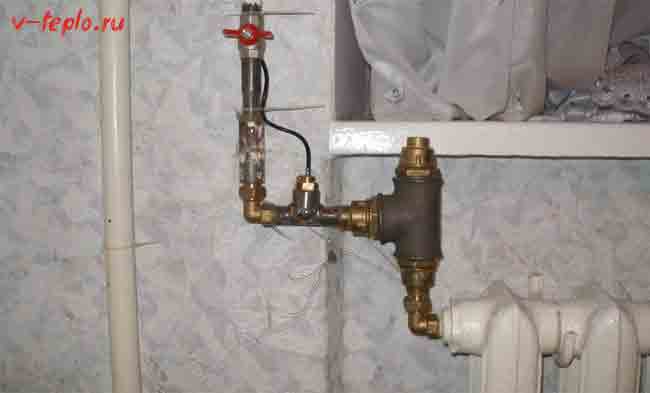

На фото заметно, что монтаж счетчика не только самовольный, но вдобавок безграмотный

Перед тем как установить индивидуальный счетчик тепла в квартире с центральным отоплением, необходимо решить формальную сторону вопроса, обратившись в теплоснабжающую организацию с соответствующим заявлением. Дальнейшая процедура в странах бывшего СССР выглядит практически одинаково:

1. По факту вашего заявления специалисты компании проверяют, возможна ли установка узла учета с технической точки зрения. В случае положительного решения организация выдает определяющий документ – технические условия (общепринятое сокращение — ТУ).
2. Если ваш многоквартирный дом управляется объединением совладельцев (ОСМД), то копию заявления нужно предоставить назначенному собранием ответственному лицу и согласовать с ним монтаж тепломера.
3. С техническими условиями вы должны обратиться в проектную организацию, имеющую все разрешения на выполнение подобных работ. За определенную плату фирма произведет расчеты и разработает проект монтажа, заверив его печатью.
4. Проектную документацию надо согласовать с компанией — поставщиком тепловой энергии, после чего снова обратиться в лицензированную монтажную фирму, которая квалифицированно устанавливает тепловые счетчики на отопление.

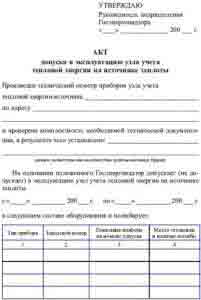

5. Сдать узел учета в эксплуатацию теплоснабжающей организации, составить договор и оплачивать подачу тепловой энергии по факту.

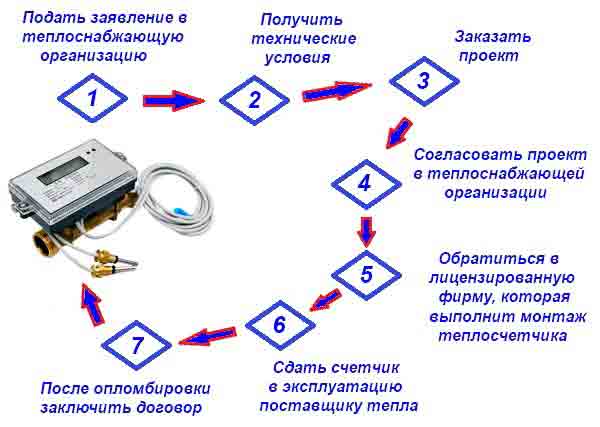

Порядок действий при установке квартирного тепломера

Совет. Чтобы ускорить процедуру, лучше обратиться в контору, занимающуюся одновременно проектированием, монтажом и согласованием за ваши деньги. Зачастую весь комплекс услуг предоставляет сам поставщик тепла либо указывает на определенную частную фирму, состоящую с ним в «дружественных» взаимовыгодных отношениях.

Ключевой момент – рассмотрение вашего заявления и получение технических условий. Тут нужно учитывать требования законодательных актов, принятых в стране проживания. Давайте рассмотрим их вкратце.

В Российской Федерации действует закон №261, обязывающий установить общедомовые приборы учета подаваемого тепла за счет объединений жильцов (ОСМД). Методику расчета оплаты услуги при наличии квартирных и общедомовых счетчиков регламентирует Постановление КМ №354. Мы не станем углубляться в юридические дебри, а изложим требования законодательных актов на доступном языке в виде тезисов:

• при отсутствии прибора на вводе в многоквартирный дом оплата теплоснабжения насчитывается по тарифам с повышающим коэффициентом (в 2020 году он равен 1.5);
• законы Российской Федерации не обязывают хозяина квартиры устанавливать индивидуальный счетчик на тепло, но и не запрещают это делать;
• показания вашего бытового прибора учитываются только в том случае, когда такими же тепломерами оборудованы все 100% других квартир и отапливаемых помещений общего пользования, а на вводе стоит общедомовой узел учета;
• квартирный теплосчетчик сдается в эксплуатацию предприятию – поставщику энергии и обслуживается его специалистами, но за счет владельца.

Примечание. Здесь представлены требования нормативных документов, действующие по состоянию на 01.01.2020 года. В дальнейшем законодательство планируется усовершенствовать, поэтому интересующимся нужно отслеживать изменения.

Из вышесказанного следуют такие выводы:

1. Узел учета тепловой энергии на дом надо ставить обязательно, иначе стоимость услуги возрастает в полтора раза, а показания квартирного теплосчетчика не принимаются во внимание.
2. Нет смысла тратить деньги и время на монтаж индивидуального прибора, если в остальных помещениях многоквартирного дома расход теплоты не контролируется. По законодательству организация – поставщик услуг может разрешить установку счетчика и выдать техусловия, но при расчете платы за тепло вправе не учитывать его показания.

Бывают ситуации, когда нет технической возможности поставить общедомовой узел контроля, что подтверждается официальным актом. При таком раскладе счетчики на тепло в квартире либо в подъездах – единственно возможный и правильный вариант.

Для справки. Индивидуальный прибор не учитывает потребление тепла, затрачиваемого на обогрев нежилых помещений общего пользования (лестничные площадки, технические комнаты в подвалах и так далее). Оплата данных энергозатрат распределяется равномерно между совладельцами многоквартирного дома.

Законодательство этой страны также требует повсеместной установки теплосчетчиков на дома, только за счет предприятий – поставщиков энергии. Но, поскольку механизм отработан не до конца, а четкие даты реализации не установлены, то многие теплоснабжающие компании затягивают с выполнением подобных мероприятий.

Для справки. Взаимоотношения между потребителями и поставщиками Украины регулируются «Правилами использования тепловой энергии», родившиеся в далеком 2007 году и утвержденные соответствующим Постановлением КМ (№1198).

Что же касается квартирных счетчиков тепла, то их можно устанавливать с соблюдением процедуры, приведенной выше. Законодательные акты не запрещают подобных действий (кроме самовольных) и не устанавливают жестких условий по учету теплоты во всех помещениях здания. Хотя на практике при оформлении документации вы можете столкнуться с разными требованиями теплоснабжающих предприятий, подчас незаконными.

Важный момент. Чтобы в Украине поставить теплосчетчик на квартиру и успешно сдать его в эксплуатацию, монтаж общедомового узла учета на вводе не обязателен.

Компания, предоставляющая услуги центрального отопления, может отказать в выдаче ТУ, если в квартире сделана старая однотрубная (двухтрубная) система с вертикальными стояками, расположенными в разных комнатах. Здесь все просто: для установки прибора учета тепла придется запитать все квартирные батареи от одного стояка, что приведет к изменению расхода теплоносителя и разбалансировке системы, а это недопустимо.

В старых системах центрального отопления организовать индивидуальный учет потребления тепла гораздо сложнее

Казалось бы, выход из положения — поставить тепловой счетчик на каждый радиатор, подключенный к отдельному стояку. Но здесь есть несколько нюансов:

• это невыгодно хозяину квартиры из-за цены оборудования, монтажных работ и последующего обслуживания;
• когда на подводках к батареям навешаны датчики и расходомеры, об эстетичности интерьера придется забыть;
• поставщик энергии вправе назначить доплату за неучтенное тепло, выделяемое в помещения вертикальными стальными трубами либо потребовать их изоляции.

Судите сами: стояк диаметром 25 мм высотой 2.7 м имеет площадь теплоотдачи 0.025 х 3.14 х 2.7 = 0.2 м?. Две – три таких трубы уже передают в комнаты значительное количество тепла. Эти величины должны учесть инженеры, разрабатывающие проект монтажа приборов учета. Больше информации об установке тепломеров при различных схемах центрального отопления вы узнаете из видео:

Совет. Для жителей Украины есть проверенный способ организовать локальный контроль потребления в старых системах отопления – установить единый узел учета на подъезд, расположив его в теплопункте, в подвале дома. Там стояки объединяются в коллектор, врезающийся в магистраль теплосети.

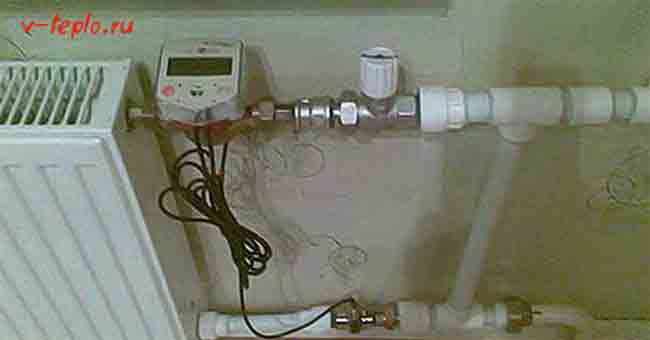

Прибор учета тепла на подводке к радиатору (слева) и подъездный теплосчетчик в подвале (справа)

После того как вы пройдете все перипетии оформления документов, установки тепломера и его сдачи – приемки в эксплуатацию, получите такие преимущества:

• оплата тепла, использованного именно вами, а не каких-то усредненных расходов по всему зданию;
• появится возможность экономить тепловую энергию, когда она не требуется;
• вкладывая деньги в утепление стен квартиры, вы не только защитите жилище от холода, но и станете меньше платить за обогрев по факту.

Окупаемость проекта зависит от многих факторов, начиная от того, сколько стоит счетчик на отопление и услуги по установке. Практика показывает, что оплата по прибору уменьшается в среднем на 25—30% по сравнению с тарифами, применяемыми при отсутствии теплосчетчиков.

Совет. Есть простой способ убедиться в выгоде от организации индивидуального учета тепловой энергии. Проанализируйте, сколько вы платили за централизованное отопление 2—5 лет назад и проследите тенденцию роста тарифов. Заметьте, что повышение цен на энергоносители не остановится в будущем.

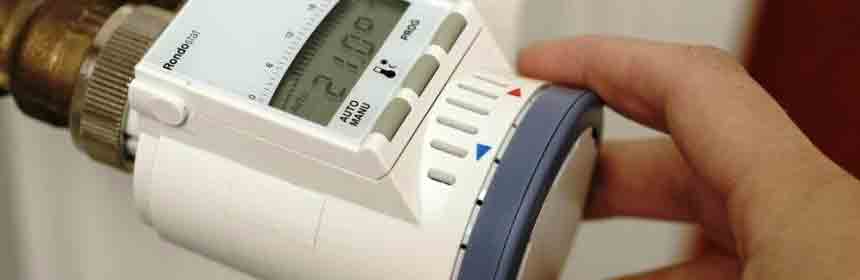

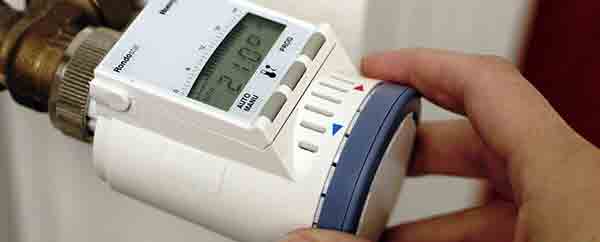

Такая термоголовка позволяет не только регулировать температуру, но и менять ее по времени суток

Контроль над реальным расходом тепла – первый шаг к его экономии. Второй – установка на батареи клапанов с термоголовками, ограничивающими нагрев воздуха в комнатах, о чем подробно рассказано в этой статье. Если же купить программируемые термоголовки, то на время вашего отсутствия температуру в помещениях можно снизить на 3—4 °С. Третий шаг – теплоизоляция стен и потолков с полами (при необходимости).

Для корректного учета малого расхода теплоносителя, идущего на обогрев квартиры, применяется 2 типа бытовых теплосчетчиков:

• механические (иначе – тахометрические);
• ультразвуковые.

Примечание. Технические параметры приборов коммерческого учета определяют инженеры – проектировщики на основании расчета.

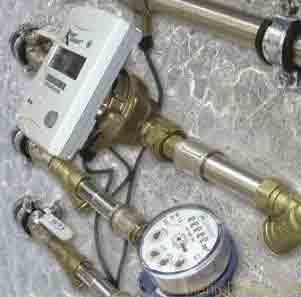

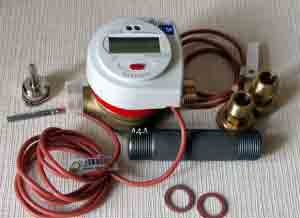

Так выглядят тахометрические приборы учета тепловой энергии

Чтобы понять разницу между ними и сделать правильный выбор, нужно немного понимать, как работает счетчик тепла. Он состоит из трех основных элементов, выполняющих свои функции:

1. Расходомер, чья задача – определить количество воды, протекающей через сечение трубы за единицу времени. Врезается в подающий трубопровод.
2. Датчики температуры прямого и обратного потока (термопреобразователи сопротивления).
3. Блок электронного вычислителя. Получая сигналы от датчиков и расходомера, аппарат производит расчет потребленного тепла по формуле, заложенной в программу. Результат отражается на дисплее и может передаваться поставщику через GSM-связь либо интернет.

Типы тепловых счетчиков отличаются по конструкции расходомера. В тахометрических моделях это крыльчатка, погруженная в протекающий теплоноситель. Во второй разновидности количество воды измеряется с помощью ультразвука, проходящего сквозь поток. Последние приборы более надежны и неприхотливы к качеству теплоносителя, хотя по цене на 15—20% дороже.

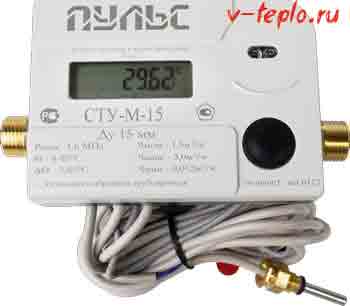

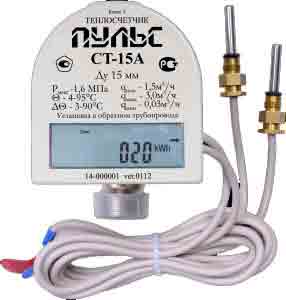

Ультразвуковые тепломеры, предназначенные для установки в квартирах

Важный момент. Теплоснабжающие организации при выдаче технических условий настоятельно рекомендуют ставить ультразвуковые теплосчетчики на квартиру. Причина не только в надежности и долговечности. Недобросовестные квартиросъемщики только и думают, как обмануть любые счетчики, в том числе и тепловые (например, остановить с помощью магнитов). Принцип работы ультразвукового прибора не позволяет повлиять на показания незаконным путем.

Накладной измеритель тепла от известного европейского бренда Danfoss

Нельзя не упомянуть о еще одной разновидности анализаторов расхода теплоты – накладных приборчиках, устанавливаемых прямо на батарею (так называемые пропорционализаторы). Они определяют потребление энергии по температуре теплоотдающей поверхности и воздуха в комнате, только нужно заранее вложить технические параметры радиатора в память прибора.

Пропорционализаторы широко применяются в Западной Европе, но на постсоветском пространстве они пока не востребованы из-за несогласованности в законодательстве. Тем не менее, в крупных городах уже наработан некоторый опыт успешного использования подобных тепломеров, о чем рассказано на видео:

Как говорилось ранее, монтаж счетчика тепловой энергии производится персоналом лицензированной фирмы. Вы можете лишь проконтролировать их работу, зная, что расходомер ставится на подающем трубопроводе, а датчики врезаются на подачу и в обратку. Причем в новых моделях датчик бывает один – для обратной магистрали, а измеритель температуры подачи встроен в корпус расходомера.

Как правило, современные теплосчетчики не нуждаются в соблюдении измерительных участков (прямых труб определенной длины до и после прибора).

Итак, на основании вышесказанного выделим случаи, когда можно ставить тепловые счетчики на квартиру:

1. В Российской Федерации придется учитывать требования законодательства и организовывать контроль над расходом тепла во всех квартирах и прочих помещениях одновременно.
2. С технической точки зрения проблем не вызовет монтаж в новостройках, где предусмотрена горизонтальная разводка центрального отопления по жилищам, подключенная к общему двухтрубному стояку.
3. В старых системах с вертикальной разводкой надо ставить счетчик на подъезд (допускается на Украине) либо на каждый радиатор. Более кардинальный способ решения вопроса – объединиться с соседями, заказать проект и реконструкцию отопительной сети с целью переделать разводку на горизонтальную.

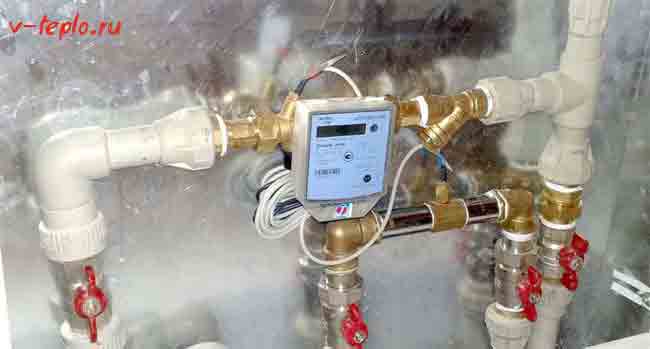

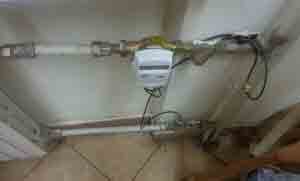

Отдельный ввод в каждую квартиру — идеальный вариант для монтажа теплосчетчиков (ставятся в общий шкаф вместе с коллектором)

Формальная сторона вопроса решается гораздо сложнее, чем техническая, причем независимо от страны проживания. Предприятия и чиновники, у которых отнимают возможность незаконного обогащения на теплосетях, станут чинить всяческие препятствия. Отсюда совет: тщательно изучите законодательство, проконсультируйтесь с юристом и для подтверждения любого факта используйте документы, а не слова.

Как сделать генератор водорода в домашних условиях

Как выбрать и где установить клапан сброса воздуха

Установка группы безопасности котла в закрытую систему отопления

Как установить и подключить двухконтурный газовый котел к системе отопления

OTIVENT 2020 © All rights reserved

Материалы, опубликованные на сайте, являются интеллектуальной собственностью владельца. Копирование любой информации разрешено только при указании полной активной ссылки на данный ресурс

http://otivent.com/schetchik-tepla-v-kvartire

Как выбирать и устанавливать отопительные счетчики?

Можно ли ставить счетчики на отопление? Счетчики подключаются исключительно в рациональных соображениях. Зачем платить за отопление в полном объеме, если в квартире какое-то время было холодно? С целью экономии денежных средств осуществляется установка счетчиков. Процесс установки обходится в круглую сумму, однако в дальнейшем не позволит забирать лишние финансы в государственную казну.

Таким образом, уплата за коммунальные услуги рассчитывается в соответствии с монтированными приборами.

Счетчики на отопление устанавливаются специалистами или своими руками.

Они подразделяются на 2 вида: приборы, установленные на коммунальную трубу и частную. В первом случае приборы называются общедомовыми, во втором — индивидуальными счетчиками на отопление, то есть они устанавливаются в радиатор непосредственно в квартире или частном доме по желанию владельца.

Общедомовой счетчик отопления.

Таким прибором пользуются в жилых домах. На собрании жильцов решается вопрос установки общедомового счетчика отопления — общий прибор имеет ряд преимуществ перед индивидуальным счетчиком. Во-первых, общедомовой счетчик будет гораздо дешевле. Во-вторых, показания прибора будут рассчитываться в соответствии с количеством жильцов, то есть платить нужно не так много. Оплачивает данную коммунальную услугу ответственное лицо, которое выбирается на собрании. Этот человек отвечает и за покупку счетчика. Общедомовой счетчик стоит значительно дороже индивидуального типа прибора, но если поделить поровну между жильцами, то получится выгодно.

Общедомовой счетчик можно установить своими руками. Для этого вам необходимо подсоединить его к центральной трубе, которая посредством домового коллектора обеспечивает отоплением дом. Второй способ монтажа — установка в обратку. Эта труба отводит от радиатора теплоноситель отработанного типа. Оба метода подключения устройства не характеризуются сложностью работ.

Радиатор, внутри которого регулируется процесс теплообмена, является одновременно прибором для подключения счетчика. Чтобы избежать неполадок при его установке, приглашают специалиста. Однако за услуги мастера придется заплатить дополнительную сумму. Общедомовой счетчик на отопление устанавливается в радиатор: так вам легче будет снимать показания.

Устройство отопительного общедомового счетчика.

Счетчик индивидуального типа покупается и устанавливается в квартире хозяином. Он оплачивает все: прибор, услуги мастера, квитанции. То есть тепловой счетчик принадлежит лично ему, он за него полностью отвечает. Обычное такое устройство — идеальное решение в случае отказа от общедомового счетчика. Наличие этого прибора значительно упрощает вам жизнь: так вы будете спокойны за честность оплаты отопления. Поэтому устанавливать теплосчетчик нужно, даже если соседи против общей системы.

В монтаже индивидуального счетчика есть некоторые трудности. К примеру, если в вашем доме разводка вертикальная, то схема работы проходит в несколько этапов, так как отсутствует центральная часть теплоснабжения. То есть необходимо вводить стояк во все комнаты квартиры.

Проблема решается прикреплением теплосчетчика на радиатор. Радиатор регулирует процесс теплоотдачи, а закрепленный прибор — количество производимого тепла. При этом работает счетчик эффективно и долго. Цена счетчика на отопление в квартиру значительно дороже, так как он считается более надежным и имеет гарантию от производителя.

Любые монтажные работы отопительной системы (в том числе и установка теплосчетчика на батарею) осуществляются только специалистами. Чтобы начать установку счетчика на отопление, вам потребуется:

1. Заказать проект монтажа устройства.
2. Согласовать пакет с документами на разрешение установки с коммунальщиками.
3. Если комиссия одобряет, то проект воплощается и счетчики на отопление устанавливаются в квартире.
4. Счетчик поставить на учет в коммунальную службу (иначе он считается недействительным), после чего он отдается в пользование.

Схема монтажа счетчиков в квартире в систему отопления.

После перечисленных процедур можете вызывать специалистов. Они должны:

1. Осуществить данный проект.
2. Согласовать документацию по делам теплоснабжения.
3. Вмонтировать учетный прибор.
4. Официально зарегистрировать устройство.
5. Сдать теплосчетчик в пользование и передать его в ведение надзорной организации.

У любого счетчика должен быть паспорт и сертификат. В документации указывается срок первой поверки устройства производителем.

Этот срок указывается и на самом приборе в виде клейма. В течение использования теплосчетчика необходимо проверять его на работоспособность. Поверка счетчиков делается в зависимости от модели устройства. Обычно она осуществляется раз в 4 года.

По истечении срока на клейме вам следует обратиться либо в Ростест по месту жительства, либо организацию, которая специализируется на проверках счетчиков. Проверять приборы должны и производители (как правило, у каждой фирмы есть сервисное обслуживание).

Как платить за отопление по счетчику? Чтобы оплатить за коммунальные услуги, вам следует посмотреть на цифру, показываемую на приборе. Далее заполняете квитанцию, в ней вы увидите разницу между нынешним и предыдущим показаниями. В завершениие умножаете число на счетчике на действующий тариф и оплачиваете за тепловую энергию.

У данного устройства есть 2 датчика, один из которых называется датчиком расхода, второй — температуры. Задача первого — вычислять количество расходуемого отопления, второго — измерять температуру. Основной частью любого счетчика является тепловычислитель. Это своего рода калькулятор, он дает результаты подсчета. Для этого перемножается количество потраченного отопления по счетчику на температуру. Таким образом вы получаете показания, с которых потом платите.

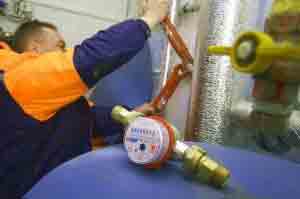

Установка теплового счетчика.

Поверка счетчиков. Поверку необходимо выполнять один раз в 4 года. Цель этой процедуры заключается в определении прибора на пригодность. Поверитель обязательно должен сделать соответствующую пометку в паспорте устройства и выписать вам свидетельство, которое будет подтверждением о работоспособности счетчика.

Как правильно выбрать тепловой счетчик на отопление?

Устройства для определения потребляемого тепла бывают 4 типов: механический прибор, ультразвуковой, вихревой и электромагнитный. В зависимости от условий использования, устанавливается один из них. Механические теплосчетчики считаются самыми простыми в техническом плане. Схема их работы основывается на изменении движения теплоносителя поступательного характера на движение измерительного прибора. Бывает несколько типов таких устройств: турбинные, винтовые, крыльчатые. Механический счетчик является доступным по цене, что дает преимущество перед остальными устройствами. Однако его не рекомендуется использовать, если вода в теплоносителе жесткая, с наличием окалин и ржавчины. Устройство быстро засоряется, что требует немедленной очистки. Чтобы избежать этого, устанавливаются специальные фильтры.

Монтаж общедомового счетчика работниками службы ЖКХ.

Ультразвуковые теплосчетчики способны измерять время, которое жидкость в теплообменнике проходит от источника до приемника сигнала. Этот тип устройства отличается долговечностью и надежностью. Работает исключительно в чистой воде, без примесей и осадков. Если в теплоносителе появляются окалины, пузырьки и накипь, то происходит искажение в измерениях. То есть его польза приравнивается к нулю. Такие счетчики необходимо проверять как можно чаще, так вы продлите срок их службы. Ультразвуковые счетчики бывают частотными, временными, корреляционными и доплеровскими.

Вихревой тип теплосчетчика представляет собой устройство, которое может быть установлено на горизонтальный и вертикальный радиатор (его трубопроводы). Оценивающим устройством служат вихри. Они образуются благодаря препятствию на пути к теплоносителю. Такие устройства обладают чувствительностью к воздуху, сварочным работам и наличию примесей в воде. Поэтому обязательна установка фильтра. Однако работоспособности счетчика не мешают различные отложения в трубопроводах, что является одним из преимуществ таких устройств. Вихревые счетчики требовательны к размерам трубопровода, поэтому приборы приобретаются в соответствии с параметрами труб.

Электромагнитный счетчик, установленный в квартире, работает по принципу появления тока в момент, когда вода проходит в магнитном поле. Приборы обладают метрологической стабильностью, то есть безопасны в эксплуатации. Показания становятся неточными, если радиатор наполнен жидкостью с примесями или некачественно соединены провода при установке.

Как выбрать компанию для установки теплового счетчика на отопление?

Фирма, в которую вы можете обратиться за монтажом подобных устройств, должна отвечать следующим требованиям:

1. Выезд сотрудников должен быть бесплатным, при этом с необходимыми рекомендациями.
2. Специалисты только квалифицированные, со стажем работы. Есть конкретная схема работы и оборудование для монтажа.
3. У фирмы должна быть документация, которая подтверждает их деятельность. Они могут также предоставить свидетельство, сертификаты или допуски СРО.
4. Регистрация в ЕГРЮЛ.
5. Предоставление гарантий на работу.
6. Желательно наличие льгот для пенсионеров и инвалидов.
7. Форма оплаты их услуг. Возможность рассрочки.
8. Осуществление последующего демонтажа счетчиков.

Теперь вы знаете, для чего служат счетчики, из чего состоят, принцип работы этих устройств. Также вы ознакомились с типами теплосчетчиков и их техническими характеристиками, способами установки и оплаты за отопления. Поэтому можете приобретать такой прибор в квартиру, он принесет вам немалую пользу.

Отраслевой портал с информационными, техническими и аналитическими материалами о системах отопления, утепления, энергосбережения. Обзоры отопительного и климатического оборудования, технологий утепления и энергосбережения.

2012-2020 © UltraTerm. Все права защищены. Любое копирование материалов сайта разрешено только при условии публикации активной ссылки на первоисточник.

http://ultra-term.ru/otoplenie/pribory/pribory-ucheta-tepla/schetchiki.html

Разновидности и особенности монтажа квартирных счетчиков отопления

До не давних пор коммунальные платежи в многоквартирных зданиях были копеечными, и крайне мало людей обращали внимание на структуру их формирования. Однако резкий рост коммунальных тарифов заставляет искать пути экономии, и именно установка индивидуального счетчика позволяет значительно сократить затраты на отопление, составляющие большую часть платежей за квартиру.

Счетчик тепла в квартире

В данной статье представлены тепловые счетчики. Мы рассмотрим их разновидности, принцип работы и дадим рекомендации о том, как правильно выбрать и поставить такое оборудование.

Как показывает практика, качество центрального отопления многоквартирных домов оставляет желать лучшего, особенно досадными являются проблемы обусловленные нелогичными нормативами, когда при повышении температуры весной отопление работает в усиленном режиме, а зимой при сильных морозах наоборот — в пол силы.

В следствие этого жильцам приходится платить неоправданно высокие суммы за отопление, которые можно уменьшить установив счетчик тепла. В таком случае затраты за отопление будут насчитываться исходя из показаний счетчика конкретно вашей квартиры, и вы лишитесь необходимости оплачивать непонятно как сформированные надбавки. Стоит понимать, что теплосчетчик никак не сказывается на экономии тепловой энергии, он лишь позволяет платить за реально израсходованное тепло.

Счетчик на отопление для многоквартирных домов представляет собой целый комплект оборудования, в который входят не только измерительные, но и регулирующие приборы. В зависимости от принципа действия выделяют три типа счетчиков — ультразвуковые и тахометрические, и комбинированный. Рассмотрим каждый из них подробнее.

Тепловые счетчики ультразвукового типа представляют собой достаточно компактное оборудование, диаметр пропускных каналов в котором не превышает 20 мм. Они пригодные для систем, где объем циркулирующего теплоносителя находится в диапазоне 0.5-2.5 м 3 /ч.

Расход энергии тепла может измеряться тремя способами — электромагнитным, вихревым и турбинным. Ультразвуковой тепловой счетчик может работать исключительно с водой, для других теплоносителей используется специальное оборудование.

Схема монтажа теплосчетчика

Конструкция теплосчетчика состоит из двух элементов — тепловычислителя и измерителя расхода горячей воды. От тепловычислителя к отопительным трубам подачи и обратки проводятся два провода с термодатчиками, которые передают информацию о температуре теплоносителя на входе и выходе в квартиру. Измеритель горячей воды, в свою очередь, определяет количество пропущенного через патрубок теплоносителя, после чего данные суммируются и прибор вычисляет фактическое количество использованной тепловой энергии.

Наиболее доступным оборудованием являются механические (тахометрические) тепловые счетчики, низкая стоимость которых объясняется простотой их конструкции. Прибор состоит из роторного измерителя расхода воды и тепловычислителя.

Механические приборы учета пригодны для трубопроводов отопления диаметром до 32 мм. Вместе с ними необходимо устанавливать дополнительные фильтры, предотвращающие попадание абразивных примесей в роторную часть счетчика.

Отметим, что механический теплосчетчик невыгодно использовать при циркуляции в системе отопления жесткой воды, поскольку расходомер будет регулярно забиваться накипью и окалинами, для устранения которых потребуется регулярное обслуживание агрегата.

Всевозможных вариаций ультразвуковых измерительных приборов достаточно много, однако все они имеют практически идентичный принцип действия. Так, на трубопроводе системы отопления монтируется излучатель и считывающий блок.

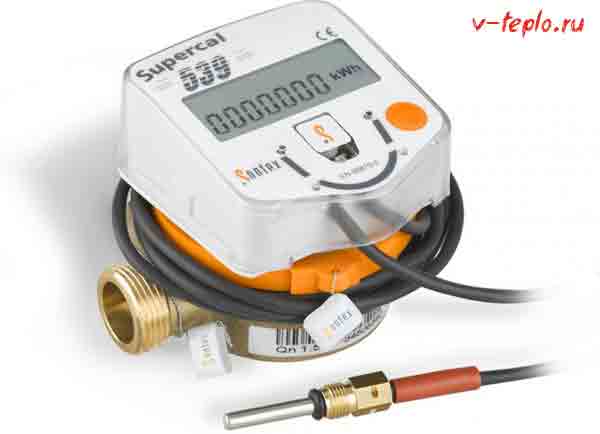

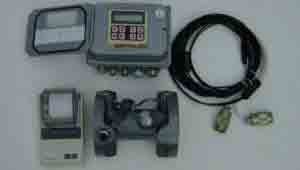

Современный ультразвуковой теплосчетчик

При циркуляции теплоносителя по трубам через поток воды проходит ультразвуковой сигнал, который поступает в считывающее устройство. Поскольку время задержки сигнала (пауза между излучением и считываем) непосредственно зависит от скорости движения теплоносителя, теплосчетчик имеет возможность определить объем теплоносителя посредством умножения его скорости на проходное сечение труб отопления. Ультразвуковой теплосчетчик значительно превосходит механические аналоги в плане точности показаний, так как на них практические на влияет загрязнение жидкости абразивными примесями.

1.4 Установка и опломбирование ультразвукового теплосчетчика (видео)

2 Особенности монтажа приборов учета тепловой энергии

Прежде чем купить и установить теплосчетчик его необходимо правильно выбрать, что можно сделать выполнив расчет оборудования. Суть расчета заключается в определении расхода проходящего через счетчик теплоносителя, что в свою очередь дает возможность выбрать требуемый диаметр его пропускного отверстия.

Чтобы произвести расчет теплосчетчика вам потребуются такие исходные данные как температурный график системы отопления и ее теоретическая тепловая нагрузка. Температурный график состоит из двух величин — температуры теплоносителя на трубопроводах обратки и подачи, узнать его можно обратившись к представителям теплоснабжающей организации вашего многоквартирного дома. Стандартный для России график — 90/70, реже используется 95/70 и 80/60.

Формула определения расхода теплоносителя: R = (3.6*M)/(4.19*(t2-t1), в которой:

• M — тепловая нагрузка системы отопления;
• 6 — коэффициент перевода Вт в Дж;
• t2 — температура воды в подающем трубопроводе;
• t1 — температура воды в трубопроводе обратки;
• 19 — теплоемкость воды.

Расчет показывает величину расхода, согласно которой нужно выбирать диаметр расходомера счетчика. Соответствие диаметра пропускного отверстия измерительного прибора и его расхода указано в технической документации к оборудованию.

Схема установки теплосчетчика

Чтобы установить тепловой счетчик следуйте следующей инструкции:

1. Первоначально жилец должен обратится в теплоснабжающую организацию, ответственную за его многоквартирный дом, с просьбой о выдачи документации необходимой для составлении проекта узла учета тепловой энергии.
2. Далее необходимо воспользоваться услугами проектно-монтажных организаций в сфере теплоснабжения, которые на основе полученных документов подготовят проект и согласуют его с органами контроля.
3. При выборе подрядчика для монтажных работ отдавайте предпочтение компаниям, сертифицированным согласно допускам СРО, которые предоставляют полную гарантию на все выполненные работы и впоследствии будут выполнять сервисное обслуживание счетчика.
4. По завершению монтажных работ на руки владельцу квартиры выдаются такие документы как паспорт на счетчик и заверенные проекты узла учета тепловой энергии. С документацией необходимо обратиться в ЖЭК, специалист которых опломбирует прибор и выдаст акт по его введению в эксплуатацию.

Тепловые счетчики отпускаются с завода со специальным клеймом и пометкой в паспорте, свидетельствующим о прохождении оборудованием первичной проверки. Впоследствии хозяин квартиры должен с периодичностью раз в 4 года организовывать проверку теплосчетчика с привлечением специалистов Ростеста либо коммерческой компании, имеющей соответствующие полномочия.

http://stroypotencial.ru/vodyanoe-otoplenie/schetchik-tepla-v-kvartire.html

Установка счётчиков тепла в квартире: нужно ли это делать

Квартирные теплосчётчики является прибором или комплектом приборов, который предназначен не только для определения количества тепла, но и для измерения массы, а также основных параметров теплоносителя. Учёт затраченной тепловой энергии и самого теплоносителя осуществляется не только на источнике теплоты, но и у потребителя. Источником теплоты может служить ТЭЦ, районная тепловая станция и котельная. Потребителем являются жилые дома, производственные или общественные здания и сооружения.

В обязанности поставщика тепла входит установка общедомовых приборов учёта тепловой энергии. Потребители, проживающие в доме, не оснащённом таким прибором, платят согласно установленным нормам независимо от того, был ли тёплый или холодный расчетный период. Только установка индивидуального прибора учёта гарантирует оплату исключительно потреблённого объёма тепла. Это позволит ощутимо сократить платежи и поможет выявить наличие скрытых утечек в системе теплоснабжения, а также устранить перегрев помещения. Установка квартирных счётчиков тепла позволяет:

• правильно осуществлять взаимные финансовые расчёты между организациями, занимающимися энергоснабжением и потребителями тепловой энергии;
• контролировать тепловой и гидравлический режимы в работе систем теплоснабжения и потребления тепла;
• контролировать и оценивать рациональность использования тепловой энергии и носителя тепла;
• документировать параметры теплоносителя: массу или объём, температуру и давление.

Стандартный теплосчётчик на отопление снабжен:

1. вычислителем количества теплоты;
2. первичным преобразователем расхода;
3. термопреобразователем сопротивления.

По индивидуальному заказу счётчик тепла может быть дополнен преобразователем избыточного давления, блоками питания расходомеров и датчиками давления. Каждый узел учёта тепловой энергии должен посредством приборов определять:

• время работы приборов учётного узла;
• количество отпущенной тепловой энергии;
• массу или объём не только отпущенного, но и полученного теплоносителя;
• массу или объём теплоносителя, который был израсходован на процесс системной подпитки;
• количество тепловой энергии, отпущенной за каждый рабочий час;
• массу или объём отпущенного, а также полученного за каждый час теплоносителя;
• массу или объём теплоносителя, который был затрачен на процесс системной подпитки за каждый час;
• среднечасовые и среднесуточные показатели температуры теплоносителя в подающей и обратно системах трубопроводах, а также в трубопроводе холодного водоснабжения, затраченную для подпитки;
• среднечасовые показатели давления теплоносителя в подающей и обратной сестемах трубопроводах, а также трубопроводе холодного водоснабжения для подпитки

Установку проводит специализированная организация. Порядок установки теплосчётчика в квартире един и включает в себя обязательное выполнение всех этапов. Как правило, установкой занимаются компании, которые проектируют, монтируют и обслуживают узлы учёта тепла. Для правильного выполнения монтажных работ устанавливающей компании будет необходимо:

1. Получить в энергоснабжающей организации «Технические условия на установку узла учёта тепловой энергии и теплоносителя»;
2. Разработать проектно-сметную документацию на узел учёта теплоэнергии;
3. Согласовать в энергоснабжающей организации проектную документацию на узел учёта теплоэнергии;
4. Выполнить комплектацию узла учёта тепловой энергии;
5. Изготовить по чертежам прямые участки/модули узла учёта теплоэнергии;
6. Врезать модули в уже действующие сети;
7. Провести электромонтаж, а также пусконаладочные работы;
8. Сдать узел учёта теплоэнергии на коммерческий учёт приписанной энергоснабжающей организации;

Конструкция промышленных приборов более сложная, чем устройств, ориентированных на установку в квартиры. Потенциальному покупателю дана возможность приобрести квартирный счётчик тепла на батарею за сумму от нескольких сотен рублей и заканчивая несколькими тысячами. Стоимость варьируется в зависимости от функциональности, характеристик и известности производителя.

Сервисные центры и устанавливающие компании предлагают свои услуги по установке индивидуальных счётчиков учёта тепла за вполне приемлемую сумму. Средняя цена на установку одного узла учёта на квартиру, включая стоимость теплосчетчика, а также использование запорной арматуры и фильтра, составляет примерно 7000−15 000 рублей. Средний срок службы установленных приборов — 10−12 лет.

Регистрацию счётчика в электроснабжающей организации и сдачу в эксплуатацию надзорной организации выполняет установившая прибор компания. Большинство приборов поступают в продажу с первичной поверкой в условиях заводов-изготовителей. Об этом свидетельствуют наличие клейма, наклейки или записи на самом приборе и в сопроводительной документации. Поэтому никакая поверка до окончания срока межповерочного интервала не проводится. Чаще всего, интервал составляет 3−5 лет, после чего проверку теплосчетчика можно провести в отделении Ростестра, в сервисном центре завода-изготовителя или в уполномоченных коммерческих организациях.

Читайте также: как узнать задолженность по ЖКХ? Установка счетчиков воды своими руками возможна, подробнее здесь. Установка газового счетчика в квартире: http://upravdomik.ru/zhkh/zhku/ustanovka-schetchikov-gaza.html

• Рентабельность установки счётчика на тепло в квартире подтверждается многолетним использованием и практически всегда окупаемость занимает достаточно небольшое время. Однако, если после всех подсчётов выяснилась нецелесообразность установки в квартире такого прибора, то выходом может стать объединение усилий с другими жильцами. Такой вариант также способен принести существенную экономию.
• Если дополнительно установить управляющие расходом горячей воды терморегуляторы, то можно значительно снизить расходы.
• Современные приборы учёта не только сохраняют помесячную информацию о потреблении тепла до 10 лет, но и делают возможным подключение к персональному компьютеру, а также считывание показаний прибора через интернет.
• При вертикальной разводке труб в квартире, т. е. если возле каждого окна есть отопительный радиатор и для каждого радиатора установлен отдельный вертикальный стояк, то установка теплосчётчика в квартире будет не рациональна. Придётся не только установить несколько счётчиков на квартиру, но и возникнет дополнительное гидравлическое сопротивление в системе трубопровода, что негативно повлияет на общий режим отопления здания.

Понравилась статья? Подписывайтесь на обновления портала

по RSS, или следите за обновлениями ВКонтакте,

Получайте обновления прямо на электронную почту:

Расскажите друзьям! Поделитесь статьей

своим френдам в любимой социальной сети

с помощью кнопок на панели.

НЕ МОГУ ПРЕДОСТАВИТЬ КОММЕНТАРИЙ ПОСКОЛЬКУ НЕ ПОЛУЧЕН ОТВЕТ НА ЗАДАННЫЙ ВОПРОС

8 (812) 309-87-92 — Санкт-Петербург

8 (800) 333-45-16 доб. 477 — Россия

1231029, г. Москва, Рубцовская наб., 4, корп.1, пом. VII

http://upravdomik.ru/zhkh/zhku/ustanovka-schetchikov-tepla.html

Принцип действия и схема установки квартирных счетчиков тепла

Квартирный счетчик тепла (его еще называют теплосчетчиком) представляет собой комплекс приборов, предназначающийся для учета количества тепла, которое потреблено отопительной системой квартиры. Количество использованного тепла зависит не только от расхода теплоносителя, но и от температурной разницы на входе/выходе системы. И по причине постоянного роста коммунальных тарифов многие жители квартир отдают предпочтение установке теплосчетчика. Попытаемся выяснить, в чем заключается причина такой популярности.

Квартирный счетчик тепла

Монтажом счетчика имеют право заниматься лишь те компании, у которых есть лицензия на проведение подобного рода работ (в противном случае никто не подпишет акт приема). А для того, чтобы правильно выбрать прибор, вас должен проинструктировать представитель компании-поставщика, рассказав о характеристиках счетчика. Что же касается требований, то они зачастую предъявляются следующим параметрам:

• датчики, которые отвечают за дистанционную передачу данных;
• показатели погрешностей;
• количество поступаемых данных, их архивация.

Основными критериями выбора являются: схема ввода тепловой энергии и рабочая жидкость; очень важны при этом и предельные показатели, о которых должны знать сотрудники теплоснабжающей фирмы. Также существуют определенные параметры выбора счетчика тепла, связанные с размерами труб в магистрали и патрубковым подключением. Зачастую выходы счетчиков являются меньшими, чем выходы труб, из-за чего гидравлическое давление на участке установки повышается. А это, в свою очередь, оказывает влияние на погрешность данных, причем исключительно в сторону увеличение потребленного тепла.

Обратите внимание! Не менее важными параметрами при выборе являются тепловые вводы, а также то, присутствует ли система ГВС и какого она типа.

Не стоит забывать и о перепадах давления в магистрали. Хотя зачастую данный показатель является незначительным.

Engelmann Sensostar 2

От 1,5 до 2,5 кубометров в час

Engelmann Sensostar 2U

От 1,5 до 2,5 кубометров в час

От 0,6 до 1,5 кубометра в час

От 0,6 до 1,5 кубометра в час

От 0,6 до 2,5 кубометра в час

От 0,6 до 2,5 кубометра в час

0,6 кубометра в час

Теплосчетчик крыльчатый «ПУЛЬС СТ15-А»

Теплосчетчик ультразвуковой «ПУЛЬС СТУ»

Основные технические характеристики

В установке данных приборов нет ничего сложного, а сама схема монтажа зависит преимущественно от функциональности.

1. Так, по ходу движения рабочей жидкости устанавливается фильтрующая сетка.
2. Датчик следует установить либо на «обратку», либо на подачу, и зафиксировать в подающем отводе.
3. С обеих сторон устройства фиксируется запорный кран.

Как только сезон отопления закончится, вы обязаны снять показания и передать их для того, чтобы согласовать с тарифом. Показатели снимаются таким же образом, как и с электрического счетчика: разницу в значениях следует умножить на тариф.

Обратите внимание! Счетчик нужно в обязательном порядке проверять каждые четыре года. Если будут обнаружены неисправности, то у метролога будет право произвести демонтаж, а также его опломбирование после того, как неполадки будут устранены.

Результатом использования квартирного счетчика тепла будет экономия ресурсов – не только материальных, но и отопительных. И уже за несколько отопительных сезонов все расходы на установку с лихвой окупятся, а незначительные суммы в ежемесячных коммунальных счетах станут нормой.

Сразу оговоримся, что установка данного устройства возможна лишь в тех квартирах, где разводка труб вертикальная. Что касается принципа действия, то он основывается на измерении температуры на входе/выходе магистрали и расчете потребленной тепловой энергии при помощи теплоносителя. Сам учет основан на ряде подходов в плане фиксации показателей расхода, а также в последующей обработке полученной информации.

Большая часть современных моделей оснащена входом к персональному компьютеру, а показатели расхода хранятся в памяти счетчика на протяжении десяти (!) лет. Сам прибор состоит из следующих элементов:

Помимо того, питание вычислителей может быть автономным или внешним, рассмотрим каждый из них детальнее.

• Модели автономного типа нуждаются в питании на 24 ватта, в связи с чем требуется установка трансформатора энергии.
• Вычислители второго типа характеризуются достаточно короткими проводами, а также тем, что срок службы элементов питания незначителен (порядка шести лет).

Описываемые в статье устройства могут быть трех типов, у каждого их них есть свои особенности, сильные и слабые стороны.

Такие счетчики производятся в виде малогабаритных гидродинамических генераторов. Среди особенностей приборов выделяют точность цифр, в это же время они нуждаются в качественном монтаже и способны чутко реагировать на близость других электронных устройств.

Такой квартирный счетчик тепла действует по следующему принципу: в теплоноситель помещается специальная турбинка, которая вращается пропорционально скорости потока рабочей жидкости. Также устройство оснащено системой дистанционной передачи сигнала, которая считывает расход на текущий момент.

Среди преимуществ таких моделей стоит выделить:

• доступную стоимость;
• простоту в использовании;
• тот факт, что они питаются от внутреннего источника электроэнергии (батарейки).

Но есть и недостатки, к которым стоит отнести:

• чувствительность к гидравлическим ударам;
• отсутствие возможности удаленного считывания данных;
• низкую износостойкость турбинки (ее приходится часто менять);
• неспособность хранения суточной информации;
• повышение давления в отопительной системе.

Принцип их действия основывается на работе приемника сигнала и излучателей, которые установлены противоположно. Внешне это выглядит так: полый отрезок трубы, к которому прикреплены два термометра, датчики и тепловычислитель; имеется также жидкокристаллический дисплей. Для считывания информации в данном случае достаточно всего лишь одного нажатия на кнопку. Среди неоспоримых достоинств ультразвуковых приборов стоит выделить:

• информативность;
• дистанционный съем информации;
• отсутствие повышения гидравлического давления.

Есть и несколько минусов, ознакомимся с ними:

• необходимость в подключении посредством UPS при нестабильности в подаче электричества;
• если рабочая жидкость мутная или завоздушенная (присутствуют воздушные пузырьки), то прибор может показывать некорректные данные.

Обратите внимание! Если установить регулятор в тандеме с платой и клапанами, то можно сэкономить еще больше. Так, при хорошей термоизоляции квартиры, а также при стабильных 26-ти градусах, тепловой режим может быть скорректирован регулятором до комфортных 22-х градусов; теплосчетчик в эти время будет насчитывать существенно меньшие показатели.

Также отметим, что при установленном в квартире счетчике обязательна регулировка подачи тепла в отопительные батареи посредством запорных кранов. Даже после того, как кран будет прокручен на один оборот (запрещается закрывать его полностью!), разница в коммунальных счетах будет заметной. К примеру, за 30 метров квадратных вы платите 2 тысячи рублей. И если вы установите теплосчетчик, то сумеете сберечь как минимум 1 тысячу. Конкретная экономия зависит от площади – если она большая, то выгоды будут более очевидными.

Стоимость регистрации, монтажа счетчика, а также сбора требуемой документации составляет в среднем от 6000 до 8000 рублей. И если вы планируете самостоятельно подготовить все требуемые бумаги, то наберитесь терпения (процесс займет несколько месяцев), пойдите в соответствующие организации и возьмите там приведенные ниже документы.

Шаг первый. Посетите организацию, за которой закреплен ваш дом, и возьмите требуемое разрешение.

Шаг второй. Далее нужно пойти к балансодержателю дома, поставляющему тепло, и получить там технические требования.

Шаг третий. Также вам потребуется готовый расчетный проект узла теплопотребления на основании выбранного устройства (детальнее о выборе мы поговорим в конце статьи). Полученные расчеты также согласуйте с нормативными показателями.

Шаг четвертый. Здесь вам необходимо произвести монтаж в соответствии с каждой цифрой проекта.

Шаг пятый. Далее заключите дополнительное соглашение к основному контракту с поставщиком тепловой энергии. В соглашении должна быть указана оплата, основывающаяся на показателях теплосчетчика.

Шаг шестой. В конце вместе с представителем компании, поставляющей тепло, оформите акт сдачи установки прибора, после чего зарегистрируйте сам счетчик.

Казалось бы, ничего сложного в этом перечне документации нет. Но не стоит забывать о препятствиях, представляющих собой дополнительные документы к каждому из этапов. Более того, срок ожидания разрешительных бумаг может достигать 15-ти дней.

Обратите внимание! Изучите отопительную систему в квартире. Если она одно- или двух трубная, то вопрос об установке отпадает в принципе так же, как в случае с индивидуальным отоплением. Исходить нужно, как мы уже говорили, исключительно от горизонтальной системы.

Огромное значение имеет и месторасположение вашей квартиры. Если речь идет об угловых квартирах, расположенных на последнем или первом этаже, то беспокоиться там особо нечего – в случае требуемого комфорта в 8-22 градусов владельцы вообще не ощутят никакой разницы в плане экономии средств.

Среднерыночная цена колеблется в пределах от 5-ти до 10-ти тысяч рублей. Более современные ультрафиолетовые модели обойдутся дороже, но в обычных условиях они целесообразны далеко не во всех случаях. В контурах вертикального типа подразумевается подключение каждой секции к отдельно стоящему стояку (паре трубы): одна трубка «смотрит» вниз, вторая появляется сверху. Если же речь идет о горизонтальной отопительной системе, то в ней трубы выходят снизу и устремляются туда же.

Установка общедомового счетчика на отопление

Советуем вам ознакомиться с нашим руководством о том какие правила следует соблюдать и как установить общедомовой счетчик тепла смотрите подробности тут

В современных домах зачастую применяется именно такая разводка, пусть и стоит она примерно на 1/5 дороже предыдущего варианта. К слову, типы разводки относятся и к трубопроводу водоснабжения. А теперь рассмотрим, на что нужно обращать внимание, выбирая квартирный счетчик тепла.

Как уже отмечалось выше, теплосчетчик может монтироваться только в той квартире, где разводка труб горизонтального типа, а теплоноситель вводится в магистраль отдельно. Стоит заметить, что горизонтальные системы, которые пригодны для установки счетчика, присутствуют во всех новых домах. Если же разводка отопительной системы вертикальная, а через жидплощадь при этом проходят несколько стояков, а не один, то счетчик тепла установить невозможно.

Это объясняется тем, что в магистралях однотрубного типа температурный зазор на входе/выходе обогревательных устройств составляет, как правило, 1 градус, а описываемый счетчик способен учитывать тепловую энергию с приемлемой погрешностью при температурном зазоре от 3-х градусов. По этой причине в подобного рода квартирах тепловой счетчик установить невозможно, даже на каждый отдельный стояк.

Аналогичные названия устройства:

• квартирный счетчик тепла;
• тепломер;
• устройство учета потребления тепловой энергии;
• теплосчетчик;
• счетчик тепловой энергии.

Достоинства эксплуатации квартирного теплосчетчика

Если вы решили поставить у себя дома счетчик тепла, то должны помнить, что само по себе данное устройство не даст никакого результата в плане экономии, зато – в рамках разумного, разумеется – даст возможность сэкономить на обогреве, демонстрируя текущее использование ресурсов. Вскоре вы сами убедитесь, что это позитивно скажется на коммунальных расходах.

Обратите внимание! Счетчик позволяет контролировать энергопотребление только тогда, когда температура контролируется терморегулятором, а сам узел устроен правильно.

И если вы будете снижать градусы каждый раз, уходя на работу, то уже в конце месяца убедитесь в целесообразности покупки. Так, по предварительным расчетам, экономия составит около 6-ти процентов. Также следует помнить, что сама процедура установки счетчика достаточно сложна – для этого потребуется сбор соответствующей документации, возможны также непредвиденные расходы (детальнее о документах и установке мы расскажем несколько позже).

Солнечный коллектор своими руками — на 100% проверенный спос

Принцип работы тепловых насосов — схемы и видео руководство

Теплоаккумулятор своими руками + Схемы и порядок установки

Солнечный коллектор своими руками — на 100% проверенный спос

Принцип работы тепловых насосов — схемы и видео руководство

Теплоаккумулятор своими руками + Схемы и порядок установки

Система отопления с естественной циркуляцией — монтаж своими

Солнечные батареи для отопления дома — схема установки, пери

Альтернативное отопление частного дома — варианты реализации

АГВ отопление — выбор, монтаж и установка газового котла

Отопление производственных помещений и предприятий — виды, с

http://v-teplo.ru/schetchiki-na-otoplenie.html

Как выбрать тепловой счетчик для отопления в квартире: описание принципа работы, виды устройств и специфика оформления разрешения на установку

Специфика услуг центрального отопления заключается в повышенных тарифах при отсутствии в квартире установленного теплового счетчика. Поэтому каждый рано или поздно приходит к решению монтажа этого прибора учета. Однако процедура оформления и выбора оптимальной модели может вызвать некоторые затруднения. Поэтому необходимо ознакомиться со всей спецификой вопроса установки и принципа работы счетчика на отопление в квартире.

Правила монтажа теплового счетчика

Всегда ли целесообразно приобретать и оформлять разрешение на монтаж прибора учета тепла? Перед выполнением этих мероприятий следует проанализировать все факторы. Современный индивидуальный счётчик отопления должен снизить затраты на отопление для жильцов квартиры. Но на практике такое случается не всегда.

Существует множество положительных сторон установки отопительного счетчика. В первую очередь это уменьшение ежемесячной оплаты за централизованное теплоснабжение. Но до того как поставить счетчик на отопление в квартире – необходимо рассчитать текущие расходы и желаемый экономический эффект от этого. Учитываются следующие нюансы:

• Количество отопительных стояков в квартире. На каждый из них необходим монтаж прибора учета. Если и больше двух – монтаж будет нецелесообразен. Учитывая среднюю стоимость закупки и установки (20 т. рублей) и возможную экономию (снижение затрат на 25-30%) – время компенсации может занять от 8 до 17 лет в зависимости от количества стояков;
• В отопительный период трубы постоянно горячие. Нужно знать, как работает счетчик отопления – он не ограничивает приток теплоносителя, а лишь фиксирует тепловую разницу между подающей и обратной трубой. Поэтому в некоторых случаях окончательная цифра в кавитации об оплате может не только не снизиться, но и увеличиться;
• Учитывается обязательная проверка счетчиков отопления, которая выполняется 1 раз в 3-4 года. Расходы по этому мероприятию несет только владелец квартиры.

Если после тщательного анализа этих пунктов будет выведена экономическая целесообразность монтажа – выполняется установка счетчиков на отопление в квартире. Но предварительно следует оформить всю разрешительную документацию, выяснить специфику функционирования этого прибора учета.

Все счетчики для центрального отопления устанавливаются только представителями Управляющей компании или организациями, имеющими специальное разрешение на выполнение этого типа работ.

Принцип работы теплового счетчика

Для подключения счетчика учета тепла необходимо, чтобы подающая и обратная труба в квартире находились недалеко друг от друга. Основной принцип работы счетчика на отопление заключается в учете поступившего теплоносителя и тепловой разнице между магистралями.

Неважно как будет функционировать счетчик отопления на радиатор или для всей квартиры. Он должен вычислять количество потребляемой тепловой энергии по следующей формуле:

Где Q – объем тепла, поступившего в квартиру, G – количество горячей воды, прошедшей по подающей магистрали, ?t – разница температур между подающей обратной трубой.

На практике для реализации принципа работы теплового счетчика отопления он должен состоять из следующих компонентов:

• Устройство учета воды. Оно ничем не отличается от моделей для холодного водоснабжения;
• Два датчика температур. Они подключаются к трубам теплоснабжения. От них поступают показания об уровне нагрева воды в электронный модуль обработки данных.

На первый взгляд счетчики на батареи отопления должны давать точный результат о количестве тепловой энергии, поступившей в квартиру. Однако существует ряд факторов, которые напрямую влияют на степень погрешности измерения:

• Тепловая разница составляет менее +3°С. Актуально при установке теплового счетчика только на одну батарею отопления;
• Уменьшенный расход теплоносителя – нарушена его циркуляция в системе. Все тепловые счетчики на отопление в квартире имеют минимально допустимое значение этого показателя;
• Некорректный монтаж. Прибор установлен не по направлению движения горячей воды, ошибки при монтаже датчиков температуры.

Именно эти факторы дают возможность решить вопрос как обмануть счетчик отопления. Достаточно немного изменить положение прибора или искусственно уменьшить показания расхода воды. Но любая проверка без труда выявит эти нарушения. Ответной мерой со стороны Управляющей компании будет большой штраф.

Наличие общедомового счетчика для центрального отопления лишь отчасти решает проблему экономии. Текущие расходы распределяются между жильцами дома.

Для установки индивидуального счётчика отопления сначала необходимо оформить все разрешительные документы. Это можно осуществить, обратившись в Управляющую компанию, с которой заключен договор на теплоснабжение.

По первому требованию собственника квартиры Управляющая компания должна предоставить Технические Условия. Согласно им выбирается нужная модель и технология установки счетчика на отопление в квартире. Важно учесть все требования, потому что даже небольшое расхождение от ТУ может повлечь за собой отказ в монтаже.

Затем уже зная, как работает счетчик отопления, можно приступить к выбору оптимальной модели. Во время закупки нужно убедиться, что она имеет соответствующие сертификаты и будет одобрена представителями УК.

Дальнейшие действия по монтажу счетчика отопления на радиатор заключаются в следующем:

• Составление проекта. Этим должна заниматься специализированная организация. Ее правила работы регламентируются СНиП 41.02-2003. В лицензии указывается профиль деятельности и перечень работы, которые могут осуществлять представители организации. Для правильной установки счетчиков на отопление в квартире они должны пройти курсы обучения в органах технадзора и получить свидетельство об этом;
• Установка и ввод в эксплуатацию теплового счетчика для отопления в квартире. На руки владельцу выдается копия акта с мокрыми печатями и подписями предстателей УК.

Кроме этого владелец должен своими силами осуществлять периодическую проверку счетчиков отопления в органах метрологии и стандартизации. Демонтаж и последующий монтаж самостоятельно делать нельзя. Для этого снова придется оплачивать услуги специализированной компании.

Время рассмотрения заявки и составление Технических Условий Управляющей Компанией для монтажа счетчиков на отопление в квартире должно занимать не более 1 месяца.

Виды тепловых счетчиков

Перед тем как установить отопительный счетчик в квартиру необходимо правильно подобрать его модель. В настоящее время производители предлагают несколько вариантов этих приборов учета тепловой энергии. Они отличаются принципом снятия показаний, точностью и стоимостью.

Учитывая общий принцип работы счетчика для отопления, все они состоят из трех отдельных элементов:

• Блок учета расхода теплой воды;
• Два температурных датчика;
• Электронный блок обработки поступившей информации от первых двух устройств.

Разница между моделями счетчиков отопления для батареи заключается в принципе снятия показания прибора учета объема теплоносителя. Остальные компоненты имеют незначительные расхождения между фактическими и расчетными данными о температуре горячей и остывшей воды.

На выбор теплового счетчика на теплоснабжение в квартире не влияет размер электронного блока. Он может располагаться в удалении от места монтажа прибора учета расхода воды.

Это самые простые и доступные устройства для комплектации счетчиков центрального теплоснабжения. Они работают по принципу преобразования поступательного движения теплоносителя во вращательное движение блока учета расхода.

В зависимости от принципа работы механические счетчики на отопление разделяются на несколько типов:

Основным недостатком этих приборов является высокая погрешность при резких изменениях скорости движения воды. Также нужно учитывать, что вращательный элемент создает путь и небольшое гидравлическое сопротивление. Большое влияние на качество работы индивидуального счётчика теплоснабжения оказывает состав теплоносителя. Для жесткой воды механические модели не подходят. В этом случае их необходимо заменить бесконтактными аналогами.

Средняя стоимость механических (тахометрических) моделей колеблется от 4 до 9,5 тыс. рублей.

Проще всего обмануть механический счетчик отопления. Для этого достаточно установить на него мощные неодимовые магниты. Но помимо возможно штрафа такая «модернизация» может привести к быстрому выходу устройства из строя.

Лучшим вариантом работы счетчика отопления считается снятие текущих показаний без прямого воздействия на поток теплоносителя. К разряду подобных устройств можно отнести вихревые модели.

Его принцип работы основан на анализе вихревых аномалий, которые возникают из-за искусственного препятствия. Такая конструкция позволяет с высокой точностью получать показания объема воды, прошедшей через устройство. Также нужно отметить следующие положительные качества вихревого теплового счетчика для радиаторов отопления:

• Необязательное наличие прямых участков. Это условие необходимо выполнять только для механических моделей приборов учета;
• Состав воды не повлияет на погрешность, а также не скажется на состоянии счетчика;
• Наличие металлических примесей не скажется на точности.

Однако нужно учитывать и недостатки этого прибора учета. К ним относится влияние воздушных пробок на погрешность. Также высокая стоимость вихревых приборов учета делают их непопулярными для установки в систему учета отопления в частных домах и квартирах. Чаще всего их применяют в производственной и коммерческой сфере. В отличие от механических моделей положение вихревого счетчика не влияет на его работу.

Самый непопулярный вид тепловых счетчиков. Они работают по принципу изменения времени прохождения звукового сигнала через жидкость. Это в свою очередь зависит от ее скорости.

На точность снятия показаний влияет конструкция центрального блока. Она может быть следующих типов:

Важным нюансом является чистота теплоносителя. В нем должны отсутствовать сторонние примеси в виде окалин, ржавчины или большого содержания металла. В противном случае значительно ухудшится точность показания прибора. Поэтому ультразвуковые модели в большей мере применяются в замкнутых системах, где учет расхода воды необходим для организации производственного процесса.

Даже установка хорошей системы фильтрации не даст полной гарантии отсутствия в теплоносителей сторонних примесей. Потому лучше всего воздержаться от монтажа ультразвуковых счетчиков для дома или квартиры.

Каждый прибор учета тепла должен проходить регулярную поверку через 4-5 лет. Без этого Управляющая компания может не принимать показания счетчика и сформирует квитанцию по общему тарифу.

В первую очередь нужно определиться со сроками проведения этого мероприятия. Всю информацию можно получить из инструкции к прибору. Далее необходимо узнать адрес ближайшей организации, которая правомочна осуществлять эту работу. Для того, чтобы не зря вызывать специалистов или демонтировать прибор учета рекомендуется в телефонном режиме предоставить следующую информацию:

• Модель и марка теплового счетчика, его серийный номер;
• Время, прошедшее с прошлой поверки;
• Принцип работы устройства.

Средняя стоимость этого мероприятия составляет от 3500 до 6000 рублей в зависимости от марки устройства.

В заключение хотелось бы предостеречь владельцев тепловых счетчиков от намеренных искажений текущих показателей устройства. В случае выявления обмана прибор будет демонтирован, а сумма штрафа составит от 10000 рублей и более. Также нужно учитывать, что УК проведет перерасчет по общему тарифу с момента последней проверки показаний их представителем.

В видеоматериале можно ознакомиться со спецификой монтажа теплового счетчика в систему отопления.

Принцип работы теплосчётчика основан на вычислении количества тепла с использованием данных полученных от датчика расхода и двух датчиков температуры. Счётчик замеряет количество воды поступившее в систему отопления, температуру воды на входе и выходе из системы отопления.

Количество тепла определяется как произведение расхода теплоносителя прошедшего через систему отопления и разницы температур на входе и выходе из неё.

G — массовый расход теплоносителя, т/ч;

t1 и t2 — температуры теплоносителя на входе в систему и на выходе из неё соответственно, °C.

Данные о расходе передаются на вычислитель от датчика расхода, данные о температуре передаются от двух датчиков температуры один из которых, устанавливается в подающий трубопровод системы отопления, а второй в обратный.

Вычислитель теплосчётчика на основе полученных данных определяет потреблённое количество тепла и заносит эти данные в архив. Данные о потреблённой тепловой энергии отображаются на жидкокристаллическом экране, либо могут быть сняты при помощи стандартного оптического интерфейса.

Погрешность счётчика при вычислении потреблённого тепла зависит от погрешностей расходомера, датчиков температуры и вычислителя обрабатывающего собранные величины.

Для квартирного учёта применяются счётчики с допустимой погрешностью при вычислении количества тепла в диапазоне от +/-6 до +/-10%. Подробнее о классах точности и погрешностях прибора найдёте в разделе Технические характеристики теплосчётчиков .

Реальная погрешность может быть больше базовой обусловленной техническими характеристиками комплектующих элементов. Погрешность прибора увеличивается если:

• Разница температур между входом и выходом из системы составляет меньше 3°C.
• Расход теплоносителя ниже минимального расхода указанного в технических характеристиках прибора.
• Монтаж выполнен с нарушениями требований изготовителя (большинство производителей снимают с себя гарантийные обязательства, если счётчик был установлен нелицензированной организацией).

А вот и неприятный момент для любителей магнитного торможения прибора — современные счётчики тепла защищены от магнитных полей.

При расчёте тарифа, в качестве единицы тепловой энергии принята гигакалория (Гкал). Однако Гкал является внесистемной единицей измерения, которая широко использовалась ещё со времён СССР и осталась в наследие постсоветским странам.

Большинство теплосчётчиков изготавливаются в европе и при вычислении потреблённого тепла используют единицу внесённую в международную систему СИ — гигаджоуль (Gj) или общепринятую международную внесистемную единицу — киловатт час (kWh). Счётчики ведущие учёт в гигакалориях представленные на нашем рынке, изготавливаются либо в Украине, либо на отдельной линии для украинского потребителя, что вряд ли является их положительной особенностью.

Указанное различие не становится препятствием в расчётах с теплоснабжающей организацией, потому что и гигаджоули и киловатт часы переводятся в гигакалории простым умножением на коэффициент.

LCD дисплей все теплосчётчики оборудованы экраном для визуального съёма показаний простым переключением одной кнопкой между разделами меню.

OPTO передатчик включён в базовую комплектацию большинства приборов европейского производства и предназначен для съёма показаний с помощью OPTO головки и вывода их на ПК. Как правило OPTO датчик используется для получения и распечатки расширенных данных о работе теплосчётчика.

M-Bus модуль может входить в поставку счётчика и предназначен для подключения прибора в проводную сеть централизованного сбора показаний теплоснабжающей организацией. Несколько приборов объединяются в слаботочную (39V) сеть с помощью витой пары и подключаются к концентратору который опрашивает их с определённой периодичностью, формирует отчёт и выводит его на ПК, либо пересылает в теплоснабжающую организацию.

Radio модуль, также может входить в поставку теплосчётчика и предназначен для беспроводной передачи данных по радио частоте на расстояние до нескольких сотен метров. Инспектор с приёмником настроенным на заданную частоту, попадая в радиус действия прибора фиксирует полученные показания и передаёт их в теплоснабжающую организацию.

В некоторых европейских странах сбор показаний с приборов учёта возложен на службу сбора бытовых отходов, приёмник закрепляют на мусоровоз двигающийся по фиксированному маршруту и опрашивающий приборы установленные в этом районе.

Все счётчики тепла оборудованы системой самотестирования на наличие ошибок. Вычислитель с заданной периодичностью опрашивает присоединённые датчики и в случае их повреждения регистрирует ошибку, код ошибки выводит на дисплей и заносит данные о её появлении в архив.

Ниже приведены некоторые из возможных ошибок регистрируемых теплосчётчиком:

• Повреждение датчика температуры
• Повреждение датчика расхода
• Неправильный монтаж датчиков температуры
• Неправильный монтаж датчика расхода
• Наличие воздуха в проточной части
• Слабый заряд элемента питания
• Положительная разница температур при отсутствии расхода на протяжении более 1 часа.

Все тепловые счётчики фиксируют в архиве данные о накопленных значениях тепловой энергии, объёма и времени работы с ошибкой на заданный день месяца.

В некоторых теплосчётчиках можно настроить дату записи показаний, а в некоторых ещё и частоту. В Украине представлены тепловые счётчики с глубиной архива от 12 месяцев.

В свое время тарифы на коммунальные услуги были невысокими и об установке счетчиков на воду и тепло никто из потребителей не задумывался. Сейчас расценки настолько выросли, что на их оплату тратится значительная часть семейного бюджета. Особенно большую сумму в квитанции составляет плата за отопление. Поэтому владельцы недвижимости, пытаясь сэкономить, принимают решение поставить счетчики учета тепла, газа и воды. Дело в том, что оплата за поставляемые услуги начисляется коммунальными службами согласно утвержденным нормативам, а не по факту потребления.

Безусловно, поставить счетчик потребления тепла выгодно, поскольку ежемесячная сумма за отопления будет рассчитываться по действующим тарифам и исходя из показаний, снятых с индивидуального прибора учета. Таким образом, потребитель, который установил счетчик учета тепловой энергии, оплачивает только полученные услуги без приписок коммунальных предприятий, поставляющих тепло (прочитайте также: «Как рассчитать тепловую энергию «). Кроме этого, у хозяев появляется возможность регулировать температуру обогрева комнат или подсобных помещений в ручном режиме или автоматически (при условии монтажа электронной системы контроля).

Потребителям следует знать, что прибор учета тепла его не экономит, он позволяет платить за фактически потребляемую энергию, а не по примерным расчетам, полученным в результате теоретической разработки государственных нормативов. Индивидуальные счетчики тепла, такие как на фото, позволяют экономить значительную денежную сумму на оплату услуг теплоснабжения, она может составлять до 60%.

Имеющиеся в продаже тепловые счетчики на отопление в квартире представляют собой не один прибор, а комплект устройств.

• датчики;
• вычислители количества потребляемой тепловой энергии;
• преобразователи расхода, давления и сопротивления.

Компоненты, входящие в конкретный комплект, определяют и утверждают для объекта в индивидуальном порядке.

По области применения тепловые счетчики на отопление бывают:

• домовыми (промышленными);
• квартирными (индивидуальными).

По принципу функционирования агрегаты учета тепла подразделяют на устройства:

Квартирный индивидуальный счетчик тепла – это прибор, имеющий небольшие диаметры каналов (не больше 20 миллиметров) и диапазон измерения количества теплоносителя около 0,6-2,5 м?/ч. Расход тепловой энергии определяют путем электромагнитного, вихревого или турбинного измерения. Исходя из названия понятно, что этот вид счетчиков тепла устанавливается в квартирах и частных домовладениях (подробнее: «Установка счетчиков на отопление в квартире: виды приборов «).

В качестве теплоносителя обычно используется вода, нагреваемая до нужной температуры.

Состоит квартирный прибор учета тепловой энергии из двух взаимодополняющих устройств:

• тепловычислителя;
• счетчика потребления горячей воды.

Принцип работы счетчика тепла индивидуального вида заключается в следующем: на водосчетчик устанавливают тепловычислитель и отводят 2 провода, которые снабжены датчиками температуры. Один провод подключают к подающему трубопроводу, а другой тоже к трубопроводу, но выходящему из комнаты. При помощи прибора учета горячей воды фиксируется объем теплоносителя, израсходованного на отопление. При помощи специальной методики расчета, теплосчетчик вычисляет количество потребленного тепла.

Домовые или промышленные тепловые счетчики на отопление применяют для установки на объектах производства и в многоквартирных зданиях. Для учета тепла используют один из трех методов: электромагнитный, турбинный или вихревой. Основное отличие промышленных приборов от квартирных заключается в их размерах. Диаметр домовых счетчиков колеблется в пределах от 25 до 300 миллиметров. Диапазон измерения количества теплоносителя составляет около 0,6-2,5 м?/ч.

Механические (или тахометрические) счетчики тепловой энергии, изображенные на фото, относятся к простым агрегатам. Обычно они имеют в комплекте тепловычислитель и роторный водосчетчик. Принцип, как работает счетчик отопления такого вида, заключается в следующем: для удобства и точности измерения поступательное движение жидкого теплоносителя превращается во вращательное.

Механический (тахометрический) прибор учета является весьма экономичной покупкой, но к его цене следует добавить стоимость фильтров. В итоге комплект обойдется потребителю дешевле примерно на 15% по сравнению с теплосчетчиками другого вида, но при условии, что диаметр трубопровода не превышает 32 миллиметра.

У механических приборов есть существенный недостаток — их невозможно использовать, когда теплоноситель (вода) имеет высокую степень жесткости и, если в ней присутствуют частицы ржавчины, окалины или накипь, поскольку они забивают фильтры и расходомеры.

Производители предлагают потребителям большой выбор моделей ультразвуковых теплосчетчиков. Правда, принцип работы у всех них практически аналогичен: на трубе устанавливают друг против друга два устройства — излучатель и прибор, принимающий ультразвуковые сигналы. Излучатель через поток теплоносителя отправляет специальный сигнал и через время его получает приемник. Временной промежуток между излучением и приемом сигнала зависит от скорости передвижения воды по трубопроводу. Когда известно время, вычисляется расход теплоносителя.

Ультразвуковой счетчик тепла кроме своих основных функций может выполнять регулировку подачи тепловой энергии. Данные приборы учета тепловой энергии отличаются большей точностью показаний, они надежнее и долговечнее тахометрических устройств.

По мнению специалистов, лучшим решением вопроса, где лучше поставить прибор учета, является установка общедомового теплосчетчика. Тогда всем потребителям, проживающим в доме, не нужно будет платить за тепловую энергию, которая в действительности в здание не подавалась. Но стоимость общедомового счетчика на отопление немаленькая. Правда, если ее поделить на количество квартир, то она будет вполне доступной.

Чтобы установить общедомовой счетчик тепловой энергии, потребуется, прежде всего, провести общее собрание жильцов, оформить документально принятое решение (составить и подписать протокол) и подать заявление в управляющую компанию с просьбой относительно подключения агрегата. После того, как счетчик тепла установят, потребуется человек из числа потребителей, отвечающий за своевременное снятие показаний с прибора и выписку квитанций для каждой квартиры.

Если не все жильцы дома или подъезда согласны на установку теплосчетчика, то владельцу квартиры следует подумать над тем, как значительно уменьшить финансовые затраты на индивидуальное отопление собственного жилья.

До того, как установить счетчик отопления в отдельной квартире многоэтажного дома потребуется выполнить ряд мероприятий и действий, иначе подключение прибора не будет целесообразным и законным.

Шаг первый . Необходимо устранить имеющиеся источники теплопотерь, среди которых щели в окнах, недостаточно утепленные входные двери, промерзающие углы. Только после этого монтаж счетчика тепла обернется существенной экономией денежных средств.

Шаг второй . Управляющая компания (ЖЭК, ТСЖ) должны предоставить владельцу квартиры технические условия (ТУ) — в них приписываются требования, которые нужно выполнить, чтобы подключить квартирный теплосчетчик. Обычно текст условий занимает лист формата A4. В нем непременно указывается информация о температуре и давлении теплоносителя, поступающего в трубопровод конкретного дома.

Шаг третий . Зная эти параметры, можно приступать к покупке счетчика тепла обязательно в компании, работающей легально. Приобретая прибор, необходимо потребовать товарный и кассовый чек, сертификат, подтверждающий качество, правила и инструкцию по эксплуатации.

Шаг четвертый . В проектной организации на основе предоставленных управляющей компанией технических условий следует заказать проектное решение на установку теплосчетчика в квартире. У компании, занимающейся проектированием, должна быть лицензия на данный вид работ.

Шаг пятый . Выполняется установка измерительного теплового устройства силами сотрудников лицензированной организации, специализирующейся на данном виде услуг.

Выбирая компанию, желательно обратить внимание на ряд нюансов:

• на наличие информации об организации в ЕГРЮЛ;
• на наличие пакета необходимой документации, в том числе свидетельств, сертификатов, допусков СРО;
• на наличие квалифицированных специалистов;
• на наличие специального оборудования;
• на выполнение полного перечня работ по монтажу;
• на наличие бесплатного выезда специалиста на квартиру клиента с целью осмотра коммуникаций;
• на наличие гарантийных обязательств на проводимые работы.

Шаг шестой . Когда установка теплосчетчика завершена, представитель управляющей компании (ЖЭКа, ТСЖ) должен его опломбировать и подписать акт приема прибора.

Чтобы облегчить себе жизнь, все вышеперечисленные работы владелец квартиры вправе заказать в одном месте – в фирме, которая занимается данным видом услуг на профессиональном уровне, правда, за это придется уплатить немалую сумму. Если есть желание и свободное время, документы на установку можно подготовить самостоятельно.

Обычно новые приборы продают с первичной проверкой, которая выполняется на заводе, производящем их. Доказательством того, что поверка счетчиков тепла проведена, служит наличие специальной наклейки, соответствующей записи, особого клейма, как на устройствах, так и в прилагаемых к ним документах.

В процессе эксплуатации поверка счетчиков отопления осуществляется за счет владельцев квартир один раз в 4 года, для ее проведения необходимо обратиться в ряд организаций и учреждений:

• в отделение Ростеста;
• в компанию, у которой имеются соответствующие полномочия на выполнение проверки;
• в сервисный центр компании-производителя.

Самостоятельно снимают показания со счетчика на отопление аналогично тому, как и с электросчетчика. В квитанции на оплату указывают разницу показаний, умножают ее на установленный тариф и производят оплату, например, в одном из отделений Сбербанка. Получателем платежа является теплоснабжающая организация.

Тепловые счетчики — преимущества установки, детальное видео:

Многих потребителей интересует, ставят ли счетчики на отопление индивидуально в каждой квартире? Дело в том, что в большинстве отечественных многоквартирных домов при создании системы отопления используется вертикальная стояковая разводка, которая препятствует монтажу одного квартирного счетчика.

В такой ситуации есть только одно решение – поставить счетчики на батареи отопления, но подобное решение реализовать сложно по следующим причинам:

• установка нескольких теплоприборов в одной квартире обойдется ее владельцам в кругленькую сумму, поскольку каждый счетчик на батарею отопления стоит немалых денег;
• снятие показаний с каждого прибора затрудняется тем, что сотрудники коммунальных служб не в состоянии ежемесячно производить обход всех комнат по квартирам дома, чтобы записать данные. При выполнении этой работы самостоятельно, можно запутаться в цифрах и допустить ошибки в расчетах;
• наличие проблем с обслуживанием – несколько приборов гораздо труднее контролировать и проверять правильность их функционирования;
• счетчик на радиатор отопления имеет плохую точность, поскольку перепад у него на входе и выходе настолько небольшой, что прибор часто не в состоянии его зафиксировать.

Выходом из сложившейся ситуации может стать монтаж специальных распределителей, измеряющих расход жидкого теплоносителя, исходя из разницы температур, которые имеет поверхность радиатора и воздуха в комнате. Стоимость одного такого устройства вполне доступна для потребителя.

В зданиях, возведенных после 2000 года, применяется горизонтальная разводка отопительной системы, поэтому в таких квартирах достаточно смонтировать один счетчик потребления тепловой энергии, и не требуются распределители.

В результате вышеописанных мероприятий можно существенно сократить ежемесячные платежи за услуги, предоставляемые коммунальными предприятиями, благодаря установке теплосчетчиков.

01 Январь 2020. Written by Super User. Posted in Полезные статьи

Теплосчетчики по своей природе бывают с механическим и ультразвуковым расходомером от чего и формируется стоимость квартирного теплосчетчика. Установка счетчика тепла производится как на подающий так и на обратный трубопровод системы отопления что разрешено заводом производителем. Как же работает теплосчетчик, тепловой счетчик в квартиру. Принцип работы основывается на количестве воды которая проходит через установленный тепловой счетчик и разнице температур теплоносителя в подающем и обратном трубопроводе. Как всем известно горячая вода попадает в батареи(радиаторы) и нагревает воздух внутри помещения от чего и получаем разницу температур воды на входе и выходе с квартиры.

Q — количество потреблённого тепла [Гкал]

m — массовый расход теплоносителя, [м 3 /час]

c — теплоемкость теплоносителя, [Гкал/кг?°С]

t1, t2 — температуры теплоносителя на входе в систему и на выходе из нее соответственно, [°С]

Данные теплосчетчика от датчика расхода воды передаются на вычислитель, а также к ниму поступают данные от двух датчиков температуры которые соответственно расположены в подающем и обратном трубопроводе Вычислитель обрабатывает исходные данные и сохранянт в архиве. Вся необходимая информация для пользователя передается на экран а также может быть считана системой сбора данных по радиоканалу или проводного Mbuss.

Вы установили индивидуальный счетчик тепла (теплосчетчик) и сразу возникает вопрос как считывать информацию и формировать отчет для теплоснабжающей организации. Необходимо изучить инструкцию по эксплуатации установленого теплосчетчика где описано как правильно посмотреть нужную информацию. В зависимости от производителя теплосчетчика, тепловая энергия выводится на табло в разных физических величинах. Это необходимо, 1 Гкал = 4,187 ГДж = 1163 кВт/час, для правильного перевода тепловой мощности. Эксплуатирующая организация за частую выставляет счета согласно тарифу в Гкал, так что систему перевода необходимо понимать.

Каждому жильцу, который купил теплосчетчик, необходимо знать, что вместе с фактическими показаниями индивидуального счетчика тепла по квартире, необходимо оплачивать отопление мест общего пользования, такие как лестничные клетки, лифтовые, подвалы, в среднем 0,5 грн. за 1 м 2 собственной площади квартиры.

Методика расчета данного платежа исходит со следующих юридических документов:

Постанова від 21 липня 2005 р. N 630 Про затвердження Правил надання послуг з централізованого опалення, постачання холодної

та гарячої води і водовідведення та типового договору про надання послуг з централізованого опалення, постачання холодної та гарячої води і водовідведення.

Наказ 31.10.2006 N 359 Про затвердження Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення

Наказ 22.02.2008 N 47 Про затвердження Рекомендацій щодо застосування Методики розрахунку кількості теплоти, спожитої на опалення місць загального користування багатоквартирних будинків, та визначення плати за їх опалення.

Лист №Д11-10/37466 від 14.10.2002р. згідно з розясненням Українського ЗНДПІ по цивільному будівництву, 1,2-рекомендований коефіцієнт для врахування вират теплової енергії,витраченої на опалення приміщень загального користування та на не обліковані загальнобудинкові теплові втрати.

Сегодня теплосчетчики на отопление предпочитает устанавливать все большее количество хозяев квартир. Польза от использования данных приборов очевидна. Ведь оплата производится только за фактически полученное тепло. А значит можно неплохо сэкономить финансовые средства. Производители предлагают разные модели и виды счетчиков на батареи. В этой статье будут рассмотрены такие аспекты: принцип работы прибора, существующие разновидности, стоимость покупки и установки, а также волнующий многих пользователей вопрос о том, можно ли обмануть счетчики на отопление.

Что получает пользователь от установки прибора учета тепла?

Стоимость отопления с каждым годом возрастает. Некоторые люди пытаются решить эту проблему путем более экономного отношения к теплу: ставят новые окна, проводят утепление своего жилища. Современные стеклопакеты отличаются энергоэффективностью и позволяют сохранить около 30% тепла.

Очень часто хозяину дома приходится платить немалые деньги во время отопительного сезона. При этом не всегда батареи обогревают помещение на должном уровне. В итоге человек платит за то, чего не получает. В этом случае счётчики на отопление – отличный вариант экономии денежных средств. Установив счетчик в квартире можно сэкономить около 40% от общей суммы оплаты за услуги отопления. Окупается установка измерительного прибора в течение от 3 до 6 месяцев отопительного сезона.

Иногда плохое отопление связано с халатностью работников служб, с нежеланием оператора терять деньги на достижение необходимых параметров теплоносителя. Если в квартире есть счетчик отопления, это может стать весомым аргументом в случае судебного разбирательства с коммунальными службами.

Рассмотрим более подробно счетчик отопления как работает, и какие факторы могут повлиять на его функционирование.

Устанавливают теплосчетчик с целью определения объема теплоносителя в радиаторе, а также замера уровня температуры воды.

Если в доме разводка горизонтальная, агрегат монтируется на горизонтальную трубу. При этом одного прибора на квартиру вполне достаточно. А вот при вертикальной разводке труб на каждую батарею придется устанавливать отдельный счетчик.

Надо отметить, что счетчик отопления в квартире является достаточно точным. Но существует ряд факторов, которые могут оказать сильное влияние на устройство и стать причиной некоторой погрешности. Например:

1. Циркуляция теплоносителя нарушена, наблюдается малый расход.
2. Имеется тепловая разница, которая составляет менее +30 градусов.
3. Монтаж счетчика выполнен неграмотно. Например, неправильно установлены датчики температуры.
4. Качество трубопровода, воды плохое. Например, вода слишком жесткая и имеет различные примеси на подобии песка, ржавчины.

В зависимости от способа установки счетчик для отопления может быть общедомовым и индивидуальным. При общедомовом варианте учетный прибор приобретается один на всю многоэтажку. Несмотря на то, что стоит счетчик дорого, для владельца каждой квартиры он будет вполне доступным. Ведь общая цена будет разделена на всех жильцов. Несмотря на доступность покупки агрегата для учета тепла, экономия может быть невысокой в виду того, что некоторые квартиры могут быть плохо утеплены. В результате переплачивать придется всем.

Поэтому многие предпочитают устанавливать индивидуальный счетчик на батарею отопления. чтобы платить только за действительно полученное квартирой тепло. Правда подходит такое устройство не для каждого помещения. Например, монтаж счетчика в старом доме с вертикальным типом разводки может оказаться довольно проблематичным. Ведь устанавливается прибор на стояк. А в таких домах их несколько. Ставить счетчик на каждый стояк – это очень затратно. В этом случае используют распределители.

Также все счетчики отопления для квартиры по принципу работы можно классифицировать на:

• Ультразвуковые. Применяются чаще всего. Считаются самыми точными, долговечными и надежными. Погрешность может быть вызвана попаданием частичек мусора на приемник сигнала, образованием пузырьков воздуха.
• Механические. Подходят для эксплуатации в условиях загрязненной либо насыщенной солями циркулирующей жидкости.
• Электромагнитные. Достаточно точные. Отличаются стабильной работой.
• Вихревые. Принцип работы в том, что сопоставляются данные по силе образующихся вихрей после прохождения циркулирующей жидкости.

Надо отметить, что самостоятельная установка счетчиков отопления в квартире недопустима. Это может стать причиной отказа от регистрации, а лицевой счет переоформлен не будет. Также важно помнить, что раз в четыре года агрегат следует отдавать на проверку.

Для установки прибора необходимо провести ряд действий:

1. получить разрешение;
2. изучить технические условия;
3. создать проект, его надо согласовать с компанией теплоснабжения;
4. провести монтаж агрегата.

Во сколько обойдется установка прибора учета отопления?

Для желающих тратить деньги с умом, счетчик тепла – это оптимальный вариант капиталовложения. Конечно, цена на прибор немалая. Но если учесть, что приобретение достаточно быстро окупается, то счетчик является не таким уж и дорогим. На счетчик на отопление общедомовой цена является более доступной, нежели на агрегат, устанавливаемый индивидуально для одной квартиры.

Стоимость приборов зависит от вида и от производителя. Надо помнить, что помимо покупки самого устройства, придется потратиться и на его установку. Ведь монтаж должен выполнять только профессионал. Надо сказать, что цена на счетчики на отопление включает помимо самого оборудования и некоторые комплектующие: запорную арматуру, регулирующий вентиль, фильтр. В среднем стоимость составляет от 9000 рублей. Если прибавить к этому затраты на установку, сумма может вырасти до 20000 рублей.

Очень выгодно покупать счетчики оптом: при этом на счетчик отопления цена будет немного ниже. Это возможно, например, если в подъезде данный агрегат планируют установить и другие жильцы для своих квартир.

Рассчитывается норматив отопления на основании того количества тепловой энергии, которая была потреблена многоквартирным домом за один отопительный период. При этом объем потребленного тепла делиться на 12 месяцев и на общую площадь жилых квартир. Так в течение всего года услуги на отопление оплачиваются равномерно. А как можно регулировать температуру батареи отопления, можно узнать здесь .

Установив счетчик на батарею, плата за отопление в летний период взиматься не будет.

Хозяин квартиры будет платить по факту полученного тепла. Если стоит прибор, измеряющий отопление, его данные надо снимать ежемесячно и подавать в соответствующие службы.

Несмотря на то, что оплата отопления по индивидуальному счетчику выходит гораздо ниже, чем без данного прибора, многие пытаются обмануть измерительное оборудование для еще большей экономии.

Сегодня известны разные способы остановки прибора, измеряющего отопление. Например, можно вмешаться во внутренний механизм устройства. Для корректировки показаний теплосчетчика используют и специальный мощный неодимовый магнит. Это позволяет занизить показания прибора. Некоторые применяют и такой метод, как установка термопреобразователей на обратном и подающем трубопроводе.

Существуют и другие варианты, как обмануть счетчик отопления, но лучше не применять такие методы экономии. Современные модели учетных агрегатов имеют энергозависимую память, в которой фиксируются все показания. И при помощи компьютера считать данные показатели очень просто. Резкие изменения будут сразу видны. Поэтому лучше не пытаться обмануть счетчик, а подумать над тем, как можно утеплить квартиру и сэкономить тепло.

• Как залить воду в открытую и закрытую систему отопления?
• Популярный напольный газовый котел российского производства
• Как грамотно спустить воздух из радиатора отопления?
• Расширительный бачок для отопления закрытого типа: устройство и принцип действия
• Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Как грамотно произвести расчет отопления? Регистры отопления — их типы и особенности Трехходовой кран для отопления: разновидности и особенности Как правильно рассчитывается отопление в квартире?

© 2020–2020 — Ведущий портал по отоплению.

Все права защищены и охраняются законом

Копирование материалов сайта запрещено.

Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

http://forumwww.ru/gnoseologiya/globalistika%09/ghivopisy/kak-rabotaet-teploschetchik-na-otoplenie/

Тепловые счетчики в квартире: какой лучше, как работает, снять показания

Тепловые счетчики на отопление для квартиры – это совокупность приборов и устройств, предназначенных для измерения количества потребленного помещением тепла. Величина определяется, как результат умножения объема теплоносителя, прошедшего через поперечное сечение подающей трубы, на разницу температур теплоносителя на входе и выходе радиатора. Любой счетчик тепла состоит из контроллера расхода теплоносителя, вычислителя и датчиков температуры.

Тепловые счетчики на отопление для квартиры не помогают создавать комфортные условия проживания. Но в их установке заинтересованы и владельцы недвижимости, и правительство. В первом случае оборудование помогает сократить расходы на оплату коммунальных услуг. Во втором – стимулировать население проводить утепление своего жилья, что уменьшает расход энергоресурсов страны.

В целом счетчик учета тепла в квартире должен фиксировать, измерять и вычислять расход теплоносителя. Современный рынок предлагает большой ассортимент вышеуказанного товара. Хотя все приборы призваны выполнять одну и ту же функцию, в их основе лежат разные механизмы работы. Так, индивидуальный счетчик тепла в квартире может быть тахометрическим, ультразвуковым, электромагнитным и вихревым. Каждый из них имеет свои преимущества и недостатки. Покупатель, желающий сделать правильный выбор при покупке измерительного оборудования, должен знать особенности каждого его вида.

Ультразвуковые установки для учета пропущенного объема жидкости.

Механическое (тахометрическое) оборудование. Это самый простой вариант измерительной техники. В продаже можно найти крыльчатые, винтовые и турбинные варианты. Прибор устанавливается на главную трубу, через которую теплоноситель подается в квартиру. Он подсчитывает объем горячей воды, поступающей в контур отопления, по количеству оборотов крыльчатки.

• невысокая цена покупки;
• доступная стоимость обслуживания и ремонта;
• простота монтажа.

• высокие требования к качеству теплоносителя;
• обязательный монтаж фильтра для очистки теплоносителя перед прибором;
• частый выход из строя подвижной части;
• не фиксирует мгновенный расход.

Тахометрический счетчик учета тепла в квартире может устанавливаться на трубах, диаметр которых не превышает 32 мм.

Ультразвуковые установки. Прибор состоит из двух компонентов – это излучатель УЗ-сигнала и его приемник. Излучатель пропускает ультразвуковые волны через поток теплоносителя. Приемник, уловив сигнал, фиксирует количество воды, прошедшей через трубу. Зная время, нетрудно вычислить объем потребляемого теплоносителя. Современные модели все подсчеты проводят в автоматическом режиме.

Электромагнитный тепловой счетчик.

• высокая точность и широкий диапазон измерений;
• нечувствителен к качеству теплоносителя;
• есть возможность измерить мгновенный расход теплоносителя;
• нет подвижной части, которая может выйти из строя;
• все полученные данные сохраняются в памяти прибора.

• высокая закупочная стоимость;
• сравнительно дорогое обслуживание;
• растворенный воздух в воде снижает точность показаний.

Кроме учета данных ультразвуковой, индивидуальный счетчик тепла в квартире может выполнять и регулирующую функцию.

Электромагнитный прибор. Его работа основывается на явлении электромагнитной индукции. Тепловой поток способен создавать малые токи при перемещении. Прибор фиксирует их. Он может устанавливаться как в открытой, так и закрытой системе отопления. Состоит такой прибор из трех частей. Это датчик температуры, первичный преобразователь и электромагнитный блок (основной источник питания). Устанавливаются счетчики на батареи отопления в квартире. Вычисления проводятся на основе объема расхода теплоносителя и разности температур на входе в нагревательный элемент и на его выходе.

Диаметр контролируемой трубы должен совпадать с размерами фланцевой части прибора. В противном случае используются специальные переходники.

• высокая закупочная стоимость;
• на точность измерений отрицательно влияют примеси в теплоносителе, оксидная пленка на поверхности контактов;
• дорогой сервис.

Снимать показания с данного счетчика может человек, располагающий соответствующими знаниями.

Вихревые счетчики для учета теплоносителя.

Вихревые счетчики. Измерение расхода теплоносителя основывается на анализе вихрей. Они образуются тогда, когда теплоноситель проходит через определенное препятствие.

• широкий диапазон снятия замеров;
• фиксирует не только поток теплоносителя, но и перемещение пара;
• простота монтажа.

• обязательный монтаж фильтра перед оборудованием;
• неточность в сверке показаний при низком качестве теплоносителя.

Монтируется вышеуказанный индивидуальный счетчик на отопление в квартире только в горизонтальном положении.

Варианты разводки контура обогрева в многоэтажном доме.

Главный критерий выбора измерительной техники – это схема разводки теплового контура дома. Так, согласно схеме, счетчики на батареи отопления в квартире устанавливаются следующим образом:

• однотрубная, вертикальная разводка – общий прибор на стояк и индивидуальный – на каждый нагревательный элемент в квартире;
• двухтрубный, вертикальный контур – измерительная техника контролирует расход теплоносителя на каждом радиаторе системы отопления в помещении;
• однотрубная, горизонтальная система отопления – один прибор устанавливается на входе теплоносителя в квартиру.

Как быть, если в доме уже установлен контролирующий прибор, а владелец помещения установил дополнительные теплосчетчики на отопление в квартире на батарею? В данном случае показания последних измерительных приборов обязательно учитываются при снятии показаний с основного счетчика. Разобраться с вопросом о монтаже счетчика поможет видео:

Выбирая тот или иной товар, потребитель, естественно, желает приобрести лучшее оборудование по доступной цене. Какие сегодня покупаются счетчики тепла в квартире? Отзывы владельцев отмечают целый ряд зарубежных производителей. Так, международная компания Sensus, основное производство которой находится в Германии и Словакии, вот уже более 150 лет радует покупателей высоким качеством товара. Измерительное оборудование под данным брендом отличается точность показаний и долговечностью.

Товар компании Hydrometer (Германия) своим исполнением соответствует международным стандартам качества DIN ISO 9001 и экологии 14001. Лабораторные испытания проводятся в соответствии с правилами нормативной документации DIN EN ISO/IEC 17025.

Какой теплосчетчик лучше для квартиры? Это товар концерна Techem (Германия). Производство с более чем 60-летней историей, продукция которой соответствует международным стандартам качества. Вот уже на протяжении 5 лет товар от Techem занимает лидирующие позиции по продажам на отечественном рынке. Нельзя обойти вниманием датскую компанию Kamstrup. Ее товар отличается превосходным исполнением и доступной ценой.

Кирпичный камин с водяным контуром отопления работает в двух режимах одновременно.

Все про подключение камина к отоплению можно прочитать здесь.

Монтаж теплосчетчика в обратный трубопровод с установкой ИПТ в шаровой кран.

Перед покупкой любого человека интересует вопрос, как устанавливаются индивидуальные теплосчетчики для квартир. Какой перечень документов и разрешений для законного монтажа оборудования нужно получить? Установка оборудования проводится только профессиональными организациями, которые имеют соответствующее разращение и сертификат.

Установка оборудования проводится по следующей схеме:

1. потребитель пишет в организацию, которая занимается теплоснабжением дома, заявления;
2. после получения утвердительного ответа потребитель выбирает компанию. Она в дальнейшем будет проводить все работы;
3. сотруднику выбранной компании выдается техническое условие. На его основе разрабатывается проект;
4. далее следует процедура согласования проекта с теплоснабжающей организацией;
5. после проводится покупка и установка измерительного прибора;
6. пломбировка счетчика, подписание акта введения в эксплуатацию коммерческого оборудования;
7. подписание дополнительного договора с теплоснабжающей организацией о введении нового учета расхода тепловой энергии.

После того как были установлены счетчики тепла в квартире, оплата тепла проводится, согласно их показаниям.

Казалось бы, обычный кронштейн для чугунного радиатора, что может быть проще? Но не тут то было.

О том, какими особенностями обладают батареи отопления стальные трубчатые вы можете узнать из этой статьи.

Независимо от типа, все тепловые счетчики работают по одному принципу. Они определяют количество пройденного теплоносителя через поперечное сечение трубы за единицу времени. При этом учитывается температура теплоносителя на подающей трубе и обратке. Чтобы понять, как работает счетчик тепла в квартире, нужно воспользоваться формулой:

Q – количество тепловой энергии (кДж/кг*°C);

m – масса воды, которая прошла через поперечное сечение трубы;

C – теплоемкость воды;

t₁ – температура подающей трубы;

t₂ – температура обратки.

Перед тем как считать отопление по счетчику в квартире, нужно знать, в каких единицах прибор фиксирует измерения. Это могут быть ГДж (гигаджоуль), гигакалория (Гкал) или кВт/час (киловатт-час). В квитанциях тепловая энергия фиксируется в Гкал. Чтобы провести подсчеты правильно, пользуются таблицей физических величин.

Идеальный вариант, если снятие показаний и расчет тепла по счетчику в квартире доверяют квалифицированному специалисту. Это может быть человек, который контролирует показания общедомового измерительного прибора. Часто организации, которые проводят монтаж счетчиков, предлагают свои услуги по их сервисному обслуживанию и, попутно, могут снимать показания.

Счетчики тепла (поквартирные и общедомовые) – это современное оборудование, которое помогает существенно снизить плату за потребленное тепло. Этот вид измерительной техники не снижает количество теплоносителя в контуре отопления. Он точно фиксирует его расход за единицу времени. Именно потому потребителю больше не нужно платить за тепло, которое так и не поступило в его жилище.

Современный рынок предлагает несколько видов измерительных приборов. Это тахометрические, ультразвуковые, вихревые и электромагнитные устройства. Каждый из них имеет свои преимущества и недостатки. Выбор оборудования осуществляется, согласно схеме контура отопления в доме и квартире. Покупать следует только сертифицированное оборудование. Оригинальный товар отличается продолжительным сроком эксплуатации. Кроме этого, он обязательно комплектуется инструкцией по эксплуатации, где четко описано, как снять показания теплосчетчика в квартире. Это поможет при расчете конечного результата.

•

Система с твердотопливным котлом для дачи и ч.

Обогрев дачи электричеством, сжиженным газом.

Отопление соляркой: отзывы и особенности эксп.

Как организовать газовое отопление дома?

http://utepleniedoma.com/otoplenie/otoplenie-doma/teplovye-schetchiki
