Счетчик газа гранд 4

Счетчики газа ГРАНД. Модификации, основные характеристики

ООО «АКТИВ компани» — официальный дилер ООО «Турбулентность-Дон» предлагает Вашему вниманию электронные коммунально-бытовые счетчики газа марки ГРАНД.

ГРАНД — единственная марка компактных газовых счетчиков российского производства, включающая в себя несколько модификаций, предназначенных для решения различных задач бытового и коммунального потребления газа.

Счетчики газа ГРАНД. Модификации и область применения.

Основная область применения счетчиков газа ГРАНД — установка в частных квартирах и домах с подключением к различным бытовым газопотребляющим приборам, а также коллективный учет расхода газа. В зависимости от количества подключаемых газовых приборов и их мощности (максимального потребления газа), счетчики ГРАНД выпускаются в следующих модификациях:

предназначены для установки в частных квартирах и домах с подключением к одному бытовому газовому прибору, чаще всего — газовой плите с духовкой, независимой газовой поверхности, газовому духовому шкафу

предназначены для установки в частных квартирах и домах с одновременным подключением нескольких (более одного) бытовых газовых приборов — газовой плиты, духового шкафа, газовой колонки

предназначены для установки в частных домах, коттеджах с подключением к газовым котлам различной мощности, в том числе — двухконтурным; благодаря встроенному блоку термокоррекции, счетчики могут быть установлены либо в неотапливаемом помещении, либо на улице в специальном металлическом боксе

предназначены для коллективного коммерческого учета газа с подключением к подводящему газопроводу (стояку) и газовым приборам коллективного потребления; благодаря встроенному блоку термокоррекции, счетчики могут быть установлены либо в неотапливаемом помещении, либо на улице в специальном металлическом боксе

Счетчики газа ГРАНД. Характеристики и конструктивные особенности.

ГРАНД – газовые счетчики, обладающие целым комплексом отличительных особенностей, делающих их наиболее востребованными бытовыми приборами учета расхода газа:

• электронный учет расхода газа: жидкокристаллический дисплей
• минимальные габаритные размеры: ГРАНД – самый компактный счетчик газа

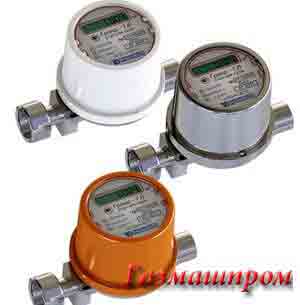

• ассортимент цветового исполнения: три базовых цвета на Ваш выбор
• универсальный поворотный корпус: установка счетчика в любом положении
• низкая стоимость монтажа вследствие отсутствия газосварочных работ
• накидная гайка и дополнительный фитинг в комплекте поставки
• высочайшая надежность ввиду отсутствия механических частей
• блок термокоррекции: работа при низких температурах окружающего воздуха
• подключение системы телеметрии: удаленное снятие показаний счетчика

ГРАНД – единственные компактные счетчики газа, предлагающие своим потребителям максимально возможные по продолжительности, наиболее значимые свидетельства высочайшего качества и надежности:

• 12 лет — межповерочный интервал
• 12 лет — срок гарантийного обслуживания
• 12 лет — минимальный срок эксплуатации

Сегодня, именно ГРАНД является наиболее востребованной и часто рекомендуемой к установке маркой бытовых приборов учета газа. Универсальность, простота и удобство монтажа, исключительная надежность в эксплуатации счетчиков газа ГРАНД признана специалистами эксплуатационных газовых служб Санкт-Петербурга и Ленинградской области – ООО «Петербурггаз» и ОАО «Леноблгаз», соответственно.

Счетчики газа ГРАНД сертифицированы в системе сертификации ГОСТ Р и имеют свидетельство об утверждении типа средств измерений Федерального агентства по техническому регулированию и метрологии.

Таким образом, выбор очевиден: ГРАНД — наиболее привлекательный для населения, удобный и надежный при установке и эксплуатации бытовой счетчик газа.

Размещено компанией ООО "АКТИВ компани" [10.04.2012]

http://www.stroyvitrina.ru/articles/schetchiki-gaza-grand-modifikacii-osnovnye-harakteristiki-1743.html

КАК НАС РАЗВОДЯТ. Разбираем газовый счётчик газдевайс npm g4

В предыдущем видео нам не удалось остановить данный газовый счетчик с помощью неодимового магнита и я решил разобрать его и посмотреть, что же там внутри.

Ссылка на видео: /lz5KqwwEYEg

чаще всего видел как вместо затычки на газовом крантике переходник ставят и полюзуются газом спокойно.

если счетчик близко от газовой плиты, то все делается проще. в ТРУБУ КОТОРАЯ ПОДХОДИТ К ГАЗ ПЛИТЕ , вставляется тонкий тросик или сталистая проволочка, так чтоб вошла в полость счетчика , это проволочка блокирует перепускную камеру и шестеренки не крутятся, очень хорошо помогает при газовом отоплении , когда большой расход, через неделю вытащил, дал счетчику по честному поработать, потом опять.

Главное отличие газового счетчика от водного происходит из того, что бытовой газ имеет низкое давление, а в водопроводе давление высокое. В газовом счетчике счетный механизм приводится в действие валом герметизированным сальником. А в водосчетчике из-за высокого давления сальник не прокатит, поэтому между турбиной в затапливаемой камере и валом счетного механизма в сухой камере применяется магнитная связь

магнититьсяне магнититься. идиотизм 😯😎

этот счётчик одним магнитом не остановить. его можно только замедлить магнитными полями с помощью двух магнитов спереди — где цель и сзади напротив него. есствнно, что магниты неодимовые.

Может использовали старую (металлическую) версию счётчика

проволока, химия, фотопленка и те же магниты. можно разбирать, влезать, и т.д. в зависимости от того где стоит, дома вы или нет при проверке, есть ли и какие пломбы, есть ли право у газовиков смотреть в момент проверки на расход. Не несите херни только про пульт к газовому счетчику. это применимо только для энерго.

в 2004г полно их ставили

счетчики переделывают под заказ,хороший токарь вытачит одну шесьерню из металла и уля-ля

Другу в варил перемычку пред счетчиком в стене. он уже лет 12 пользуется ею, Пока слава богу.

Легче перейти на дрова

Я счётчик не ставил плачу за 2 х человек 200руб

Так в чем "развод"? В том что хитрожопым не удалось остановить счетчик, а они на это так надеялись.

Ни какого развода . Счетчики останавливаются магнитом элементарно!! Не все счетчики работают по такому принципу как ваш. Принцип учета газа у многих производителей разный!

Счётчик останавливается , но и газ тоже

Я видела у человека, как он воровал газ. Было так , на счетчике с верху магнит, отопление включено, котёл работает, счётчик не крутит!

ну газовый-то зачем обманывать? ну в России точно незачем. может у других как-то по-другому?

То же самое и с водосчетчиками , разбирал , все пластмассовое кроме осек .

Если б вы , долба..бы , не снимали ролики , как затормозить счетчик , то глядишь , и делали бы их до сих пор из магнитных материалов . А вы же чуть что — бегите снимать и в тырнет заливать ради трех копеек от просмотров , а потом сами же и ноете , как вас , гениев , на..бывают. Роете себе ямы , а потом в них же и попадаете . Голову иногда надо включать , и фильтровать , что можно снимать , а что нет .

автор надеюсь ты читаеш коментарии.. я такой счетчик останавливал поисковым магнитом на 800кг тяги. причем становил в ступор что даже шестеренки заклинили. испугался долбанул кулаком ю все стало на место больше не лезу. при поверке оказалось проше не поверять а купить новый. разобрал старый до самой диафрагмы до которой ты не дошел. там используются алюминиевые заклепки в которых может быть примесь железа в осях на циферках тоже может быть метал. сильный магнит может немного выгнуть ось. может притянуть заклепку на диафрагме. сильный магнит даже медь магнитит. но остановка счетчика легко пресекается магнитной пломбой и смысла в магните нет. темболее штрафы высоки.

по названию видеоролика можно подумать как обманывает энергетики с ком услугами

это не развод, останавливается счетчик ОМЕГА он выглядит в точности так же как и этот нпм, но маркировка другая и он с термокорректором, так вот счетный механизм ставят от обычного нпм на нпм который с термокорректором и название его еще раз повторю омега! изменения в камере измерения и останавливается магнитом

нас не счетчики разводят а государство и вы этого не даже не замечаете

не платить совсем нельзя. просто надо иметь совесть)) хоть немного. процентов на 30 хотя бы.

разводилу развели. Расходимся.

вот все правильно обесняйте.

Я в 2020году решил купить и установить счётчик на газ в квартиру,стал изучать какой?Механику или электронику?Решил современный электронный Гранд-4,пришёл чтоб оплатить установку счётчика на газ в "Газпром регионгазраспределение".Оплатил 3500руб.и высказал намерение купить Гранд-4,на что услышал ответмол на него часто жалуются люди. И я решаю в Магазине специальном купить механику такой как тут на видео собран в Московской области "Газдевайс" NPM-G4.Два года гаранти,десять лет между поверками.Я изучил как он устроен ,и понял что внутри всё пластмассовое.И понял,что магнитами его нельзя остановить-это и доказал автор данного видеорассказа.Я и не собирался красть газ,чтоб экономить.Но много в интернете предлогают купить магниты на счётчики,чтоб воровать и меньше оплачивать за газ и воду!Я поэтому задумался над этим вопросом,и стал изучать как устроены счётчики на газ и воду?В итоге пришли мастера мне ставить счётчик ,и предложили купить два шланга чтоб подключить плиту и колонку,и рекомендовали заменить механику на Гранд-4.Путь мой лежал в магазин за шлангами,и я решаю отдать механику и купить Гранд-4!Читаю паспортгарантия 12лет,и 12лет до поверки!Это лучше чем механика!Купил Гранд-4,установил 1августа 2020года,пользуюсь всем даволен.Но тут есть"мошенники"которые предлогают купить магнит и пульт, чтоб остановить Гранд!Я увидел видео и не поверил,что можно остановить.Потому,что внутри нет вращающихся деталей из металла.Это мне и не надо,красть газ из трубы.(автору рассказа спасибо,что разобрал и показал как устроен счётчик).Я лично купил и установил счётчики на воду Ительма,газ Гранд 4,и Электричество"Нева-101.Чего и вам рекомендую.

где таких дебилов выращивают?

Видео лучше назвать "Как разводят разводил".

и где тебя разводят КЛОУН? не получилось спиздить газ у России? иди нахуй со своим магнитом..

леска тонкий останавливает

выпиливают зубья шестерням или приклеивают шайбуболтгайку к шестерне и все спокойно останавливается неодимом. Что за глупости, перепломбировать счетчик обходится в 10р при прямых руках

В Украине чесно не получится.Газ 7.20 грн куб , в месяц ногорает 5000- 6000 грн .Зарплата у меня 8000.Только найобывать остается.

когда покупаешь счетчик надо спрашивать "правильный" и тогда всё будет останавливаться, правда такой счетчик стоит в несколько раз дороже а внешне он ни чем не отличается.

у меня сам сначала в морозы останавливался, потом и вовсе встал)) заела совесть, поменял на новый

можно, остановить магнитом, есть способ))))

Это не развод они переделают там поменяют там что пластиковое на железное, поэтому работают с магнитом

не развод . у меня стоит магнит и он останавливает.

Всё пластиковое, верю, но разве на 140 не магнитная муфта?

надо брать нужный счетчик. так как они при замене устаревшего не имеют права вам продавать именно свои. даже если так, то их хуета тоже встанет. вопрос времени и моментов.

Ну и как вас тут развели? Не понял в чем развод.

Инфа для "индивидуумов" )) газовое оборудование если и выполняется из металлов, то из мягких типа медь, латунь, бронза дабы при трении не возникала искра.

Вечная проблема кацапа, кого наебать ,когда и где !

с меня подписка и лайки 👍 надеюсь на взаимность !

Все зависит от человека его честности.

Вообще магнитом остановить возможно, но тогда и газ не идёт. Так что увы.

Блядь,наебать не срослось. Жизнь пронеслась мимо. Русский менталитет.

у нас такие счётчики заменили на электронные!эти счётчики можно обмануть но не с магнитом,а с нормальной башкой!но есть одно но!

Автор магнит надо на табло вешать.

Тот случай, когда обманули желающего обмануть.

лишь-бы наебать. честно жить ни кто не хочет

у оригинального nuovo pignone npl G4 есть железо в механике, можно останавливать.

http://dotakakdota.ru/kategoriya/eWV6TWlDckNodDA/

счетчик газа гранд 4

Санкт-Петербург 8(812) 425-37-71 или ВЫБРАТЬ ГОРОД

Давление измеряемой среды не более 5.0 кПа

Межповерочный интервал 12 лет

Степень защиты по ГОСТ IP50

Масса счетчика не более 0.7 кг

Габаритные размеры счетчика не более 145х86х83 мм

Гарантийный срок службы 12 лет

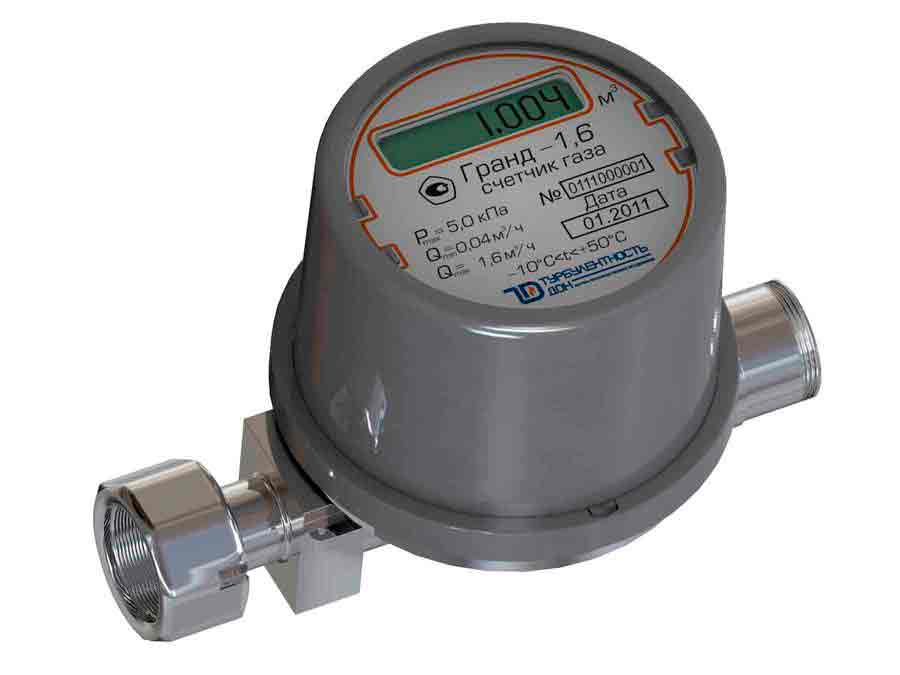

Бытовые счетчики газа Гранд 1,6 предназначены для измерения объема расхода газа (природного и паров сжиженного газа), при учете потребления газа индивидуальными потребителями. Счетчики Гранд 3,2 устанавливаются в домах с газовыми плитами.

Счетчик газа предназначен для измерения объема газа индивидуальными потребителями.

В качестве элемента питания используется литиевая батарея Li-SOCl2, номинальное напряжение 3,6 В. Срок службы батареи не менее 12 лет.

Отсчетное устройство счетчика — 9-ти символьный жидкокристаллический индикатор (ЖКИ), показывающий значение измеренного объема с точностью до 0,001 м3. С целью удобства считывания показаний с ЖКИ обеспечивается вращение кожуха счетчика на 350 градусов.

Гарантийный срок хранения упакованного в потребительскую тару счетчика в условиях хранения 2 ГОСТ 15150 – 12 месяцев со дня изготовления.

Средний срок службы счетчика не менее 12 лет.

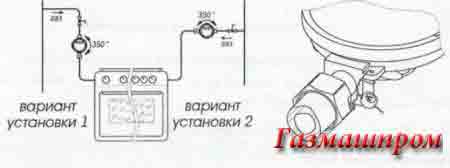

– монтаж счетчика газа Гранд-1,6 производится как в горизонтальном, так и в вертикальном положении (поворот индикатора в любое положение);

– бытовой счетчик газа не имеет движущихся механических частей;

– быстрота монтажа бытового счетчика газа Гранд-1,6 (НЕ ТРЕБУЕТСЯ ГАЗОСВАРОЧНЫХ РАБОТ);

– доступная цена счетчика газа;

– изготовление с теплокомпенсацией, без аналогов среди других счетчиков газа;

– на Гранд 1.6 имеется импульсный выход для подключения телеметрии;

– имеется интерфейс: 232/485;

– МИНИМАЛЬНЫЕ габаритные размеры;

– широкий выбор цветовой палитры бытового счетчика газа Гранд-1.6;

Давление измеряемой среды не более 5.0 кПа

Межповерочный интервал 12 лет

Степень защиты по ГОСТ IP50

Масса счетчика не более 0.7 кг

Габаритные размеры счетчика не более 145х86х83 мм

Гарантийный срок службы 12 лет

Область применения: одна или более единиц газопотребляющего оборудования с суммарным максимальным часовым расходом газа до 3,2 м3/час.

• изготовление с температурной коррекцией;
• широкий ассортимент цвета корпуса счетчиков.

Преимущества Гранд 3.2:

• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении

(поворот аналогово-цифрового блока на 350 градусов);

• надежность ввиду отсутствия движущихся механических частей;

• быстрота монтажа (не требуется газосварочных работ);

• наличие импульсного выхода;

• минимальные габаритные размеры;

• гарантия 12 лет.

Пропускная способность: 3,2 м?/ч

Габаритные размеры:145 х 86 х 83 мм.

Цвет:белый, серый. оранжевый

Гарантия производителя:12 лет

Межповерочный интервал:12 лет

Давление измеряемой среды не более 10.0 кПа

Межповерочный интервал 12 лет

Степень защиты по ГОСТ IP50

Масса счетчика не более 1.7 кг

Габаритные размеры не более 195х110х110 мм

Гарантийный срок службы 12 лет

Счетчики газа Гранд предназначены для измерений объема природного газа по ГОСТ 5542 или паров сжиженного газа по ГОСТ 20448, а также других неагрессивных газов при учете потребления газа индивидуальными потребителями. Устанавливаются в домах с газовыми плитами и колонками.

• корпуса счетчика с присоединительными патрубками.

В качестве элемента питания используется литиевая батарея ER26500 с номинальным напряжением 3,6 В.

Срок службы батареи: не менее 12 лет.

• Максимальный расход, Qmax: 4 м3/ч

• Диапазон измерений Qmax/ Qmin: 1:100

• Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов: от Qmin до 0,2 Qmax для всех исполнений: ±2,5; от 0,2 Qmax до Qmax для исполнения 1: ±1,0, для исполнения 2: ±1,5

• Избыточное давление измеряемой среды не более: 5 кПа

• Выходной сигнал: импульсный

• Вес импульса: 0,001 и/м3

• Габаритные размеры (длина, ширина, высота), мм: 145х86х83

• Разрядность индикатора: 9

• Температура окружающего воздуха: — 10 °С . + 50 °С

• Гарантийный срок службы: 12 лет

• Межповерочный интервал: 12 лет

Наши интеллектуальные решения обеспечивают

эффективное использование газа, воды, тепла по всей стране

http://ooo-gorenergo.ru/gas-grand.html

ТехноГазПриборРаботаем на Российском рынке с 1991 года

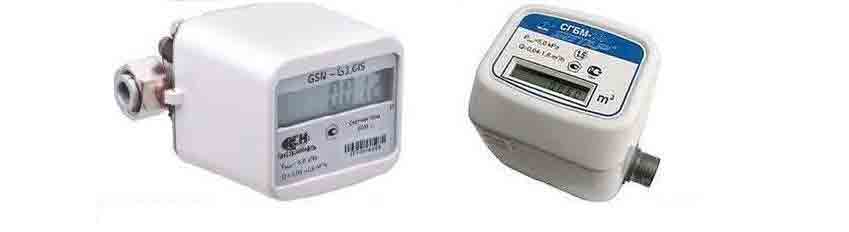

Счетчики оснащены температурными компенсаторами или электронными корректорами по температуре.

Счетчики типоразмеров G 4Т, G 6Т, G 10Т, G 16T, G 25T оснащены биметаллическим температурным компенсатором, который обеспечивает приведение объема газа измеренного счетчиком в диапазоне рабочих температур к объему, измеренному в нормальных условиях;

Счетчики типоразмеров от G 10Т до G 40Т оснащяются и электронным корректором по температуре, который обеспечивает приведение объема газа измеренного счетчиком в диапазоне рабочих температур к объему, измеренному в нормальных условиях. Нормальная температура задается программным путем, а измерение реальной температуры осуществляет преобразователь температуры

Номинальный/максимальный /минимальный расход газа, м3/час — 4,0/6,0/0,04

Направление движения газа — Слева-направо; Справа-налево

Максимальное рабочее давление, кПа — 50

Температура окружающей среды, оС — -40. +50

Масса счетчика, кг — 1,9

Габаритные размеры, мм — 200х170х225

Присоединительные размеры патрубков, дюйм — G1 1/4

Межповерочный интервал — 10 лет

Расстояние между штуцерами, мм — 110

Гарантия завода изготовителя, год — 3

Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Беларусско-Германское совместное предприятие "БЭМКРОМГАЗ" г. Брест

Номинальный/максимальный /минимальный расход газа, м3/час — 4,0/6,0/0,04

Направление движения газа — Слева-направо; справа-налево

Максимальное рабочее давление, кПа — 10

Температура окружающей среды, оС — -40. +50

Масса счетчика, кг — 2,2

Габаритные размеры, мм- 200х170х225

Присоединительные размеры патрубков счетчика, дюйм — G1", G3/4", G1 1/4"

Присоединительные размеры штуцеров, дюйм — G3/4

Межповерочный интервал — 8 лет

Расстояние между штуцерами, мм — 110

Гарантия завода изготовителя, год — 2

Номинальный/максимальный /минимальный расход газа, м3/час — 4,0/6,0/0,04

Направление движения газа — Слева-направо; Справа-налево

Максимальное рабочее давление, кПа — 50

Температура окружающей среды, оС — -40. +60

Масса счетчика, кг — 1,95

Габаритные размеры, мм — 188х162х218

Присоединительные размеры патрубков, дюйм — G1 1/4

Межповерочный интервал — 10 лет

Расстояние между штуцерами, мм — 110

Гарантия завода изготовителя, год — 2

Параметры информационного канала GSM,МГц — 880-1880

Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

Номинальный/максимальный /минимальный расход газа, м3/час — 6,0/10,0/0,06

Направление движения газа — Слева-направо; справа-налево

Максимальное рабочее давление, кПа — 50

Температура окружающей среды, оС — -40. +55

Масса счетчика, кг — 3,3

Габаритные размеры, мм — 324х334х215

Присоединительные размеры патрубков, дюйм — G1 1/4

Межповерочный интервал — 10 лет

Расстояние между штуцерами, мм — 250

Гарантия завода изготовителя, год — 1

Примечание: Счетчики накидными гайками и штуцерами заводом не комплектуются

СП «БЭМКРОМГАЗ» Беларусь-Германия

Номинальный/максимальный /минимальный расход газа, м3/час — 6,0/10,0/0,06

Направление движения газа — Слева-направо; Справа-налево

Максимальное рабочее давление, кПа — 10

Температура окружающей среды, оС — -40. +50

Масса счетчика, кг — 3,3

Габаритные размеры, мм — 330х170х250

Присоединительные размеры штуцеров, дюйм — G1",G1 1/4"

Межповерочный интервал — 8 лет

Расстояние между штуцерами, мм — 250

Гарантия завода изготовителя, год — 2

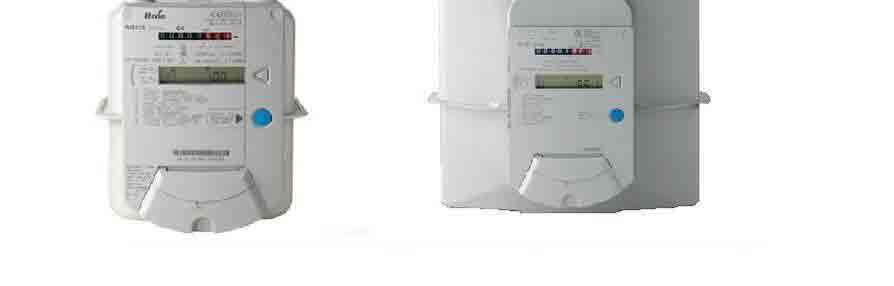

Фирма «ELSTER Handel GmbH» Германия, Россия

Фирма «Itron» («Actaris») Германия

Направление движения газа — Слева-направо

Максимальное рабочее давление, кПа — 100 (50)

Температура окружающей среды, оС — -30. +55

Температура рабочей среды, оС — -20. +50

Температура настройки, оС — +20

Межповерочный интервал — 10 (8) лет

Гарантия завода изготовителя, год — 1

Примечание: Счетчики накидными гайками, штуцерами и ответными фланцами заводом не комплектуются

Счетчики газа ВК-G10 с ТС-220 имеют название СГ-ТК-Д-16

Счетчики газа ВК-G16 с ТС-220 имеют название СГ-ТК-Д-25

Счетчики газа ВК-G25 с ТС-220 имеют название СГ-ТК-Д-40

Счетчики газа ВК-G40 с ТС-220 имеют название СГ-ТК-Д-65

( Корректор ТС215 снят с производства с 01.07.2012)

111123 Россия г. Москва шоссе Энтузиастов д.76/1

Понедельник -пятница с 9.00 до 18.00 час.

Без перерыва на обед

Выходные дни: суббота и воскресенье

По предварительному согласованию самовывоз возможен до 20 часов и в субботу

http://www.technogazpribor.ru/schetchiki-gazovye-s-temperaturnoy-korrektsiey.html

счетчик газа гранд 4

Характеристика товара: Бокс 4М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0012 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200 мм Ширина: 112 мм Глубина: 92 мм Напряжение: 240/415 В Количество модулей: 4 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 6М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0013 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200 мм Ширина: 148 мм Глубина: 95 мм Напряжение: 240/415 В Количество модулей: 6 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 8М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0014 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200мм Ширина: 184мм Глубина: 95мм Напряжение: 240/415 В Замок : есть DIN рейка: одна Количество модулей: 8 Клеммные блоки N (PE): 8×10 кв.мм (4×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 10М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0015 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Количество модулей: 10 Габариты изделия: 222x208x92мм Температура эксплуатации: от -15 до +60C Номинальный ток: 125 А

Характеристика товара: Бокс 12М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0016 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Количество модулей: 12 Габариты изделия: 200x255x95мм Температура эксплуатации: от -15 до +60C Номинальный ток: 125 А

Характеристика товара: Бокс 18М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0017 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Количество модулей: 18 Высота: 220мм Ширина: 362мм Глубина: 100мм Температура эксплуатации: от -15 до +60C

Характеристика товара: Бокс 24М навесной "Эко" (сосна) IP40 Артикул: SQ0901-0018 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Количество модулей: 24 Температура эксплуатации: от -15 до +60C

Характеристика товара: Бокс 4М навесной "Эко" (бук) IP40 Артикул: SQ0901-0019 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200мм Ширина: 112мм Глубина: 92мм Напряжение: 240/415 В Количество модулей: 4 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 6 М навесной "Эко" (бук) IP40 Артикул: SQ0901-0020 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200 мм Ширина: 148 мм Глубина: 95 мм Напряжение: 240/415 В Количество модулей: 6 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 8М навесной "Эко" (бук) IP40 Артикул: SQ0901-0021 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200 мм Ширина: 184 мм Глубина: 95 мм Напряжение: 240/415 В Количество модулей: 8 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 10М навесной "Эко" (бук) IP40 Артикул: SQ0901-0022 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Габариты изделия: 222x208x92мм Напряжение: 240/415 В Количество модулей: 10 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 12М навесной "Эко" (бук) IP40 Артикул: SQ0901-0023 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 200 мм Ширина: 255 мм Глубина: 95 мм Напряжение: 240/415 В Количество модулей: 12 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс18М навесной "Эко" (бук) IP40 Артикул: SQ0901-0024 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 220 мм Ширина: 362 мм Глубина: 100 мм Напряжение: 240/415 В Количество модулей: 18 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Характеристика товара: Бокс 24М навесной "Эко" (бук) IP40 Артикул: SQ0901-0025 Применение: для монтажа модульной аппаратуры. Тип установки: навесной Материал: пластик Степень защиты от пыли и влаги: IP 40 Использование: в помещении Высота: 323 мм Ширина: 270 мм Глубина: 102 мм Напряжение: 240/415 В Количество модулей: 24 Клеммные блоки: N (PE) 4×10 кв.мм (3×10 кв.мм) Максимальный ток: 125 А Рабочая температура: от -15 до +60 °C

Макел25 — это огромный ассортимент электрики оптом по низким ценам в наличии со склада в Москве. Торговля осуществляется только крупным и мелким оптом, кратно упаковкам. Наша компания работает только с юридическими лицами и индивидуальными предпринимателями. Бесплатная доставка заказов по Москве на сумму от 30.000 руб. Отправка в регионы России транспортными компаниями. Цены, опубликованные на сайте не являются публичной офертой. Подробнее

http://makel25.ru/catalog/wboks+sosna/

счетчик газа гранд 4

Коммунально-бытовые счетчики газа Гранд еще на стадии заводской конструкторской разработки создавались как продукт, ориентированный на массового потребителя, с учетом требований, предъявляемых к бытовым приборам учета газа не только со стороны эксплуатирующих служб, но, в первую очередь, и самими потребителями газовых счетчиков — населением Российской Федерации.

Именно поэтому Гранд является наиболее привлекательным счетчиком газа для установки в жилых квартирах и частных домах. Разработчики счетчика учли практически все возможные пожелания потребителей, касающиеся компактности прибора, его эстетических (интерьерных) свойств, отсутствия необходимости в каком-либо ремонте на протяжении всего гарантийного срока, который составляет беспрецедентные 12 лет.

При этом счетчик газа Гранд полностью соответствует современным требованиям, предъявляемым к бытовым средствам учета газа контролирующими службами, вплоть до возможности передачи статистической информации на единый диспетчерский пункт.

Технические характеристики коммунально-бытового счетчика Гранд

Средний срок службы счетчика

Диаметр условного прохода, мм

Минимальный расход, Q min , м³/ч

Максимальный расход, Q max , м³/ч

Пределы допускаемой основной относительной погрешности измерения объема газа, %

в диапазаоне расходов

от Q min до 0,2 Q max

от 0,2 Q max до Q max

Температура окружающего воздуха, °C

Атмосферное давление, кПа

Избыточное давление измеряемой среды, кПа, не более

Падение давления на счетчике при Q ном =2,4 м³/ч, не более

Степень защиты по ГОСТ 14254

Напряжение питания от встроенного источника питания, В

Масса, кг, не более

Габаритные размеры (длина, ширина, высота), мм, не более

Основные преимущества счетчика ГРАНД

Счетчик газа Гранд – это бытовой газовый прибор, предназначенный для измерения и учета объема расхода природного газа (по ГОСТ 5542) или паров сжиженного газа (по ГОСТ 20448). Как и любая полезная «железяка», счетчик «Гранд» имеет конкурентные преимущества перед другими моделями измерительных устройств:

•Компактные размеры счетчика (145х86х83)

•Доступная стоимость и малый срок окупаемости

•Легкий и быстрый монтаж на газопровод

•Возможность установки как в вертикальном, так и в горизонтальном положении

•Наличие импульсного выхода (для подключения системы телеметрии)

•Три цветовых исполнения (белый, серый и оранжевый)

•Межповерочный интервал – 12 лет!

Экономить газ позволяют все приборы учета, однако счетчик Гранд справляется с этой задачей максимально эффективно. Посмотрите на технические характеристики счетчика Гранд и на параметры не менее популярной омской модели «СГ-1». Убедитесь сами, что счетчики газа Гранд выигрывают не только в цене и качестве, но и в производительности:

Счетчик газа Гранд способен экономить газ везде, где есть обычная газовая плита или газовая колонка: красивый и компактный, он может быть установлен не только на кухне квартиры или частного дома, но и в кухонном помещении бара или ресторана, в помещении небольшой газовой котельной (бойлерной), в Госдуме, в апартаментах президента США или в столовой на Байконуре.

Три цветовых решения, возможность установки счетчика в вертикальном или горизонтальном положении, отсутствие движущихся механических частей – все это позволяет называть счетчик газа Гранд универсальным бытовым газовым прибором, который подойдет для любых условий эксплуатации.

Ввод в эксплуатацию счетчика ГРАНД

Все работы по монтажу и демонтажу счетчика должны выполняться при отутствии давления газа в газопроводе. Запорная арматура должна находиться перед счетчиком.

Установка фильтра перед счетчиком не обязательна.

Монтаж и ввод в эксплуатацию счетчика должна осуществлять организация, имеющая право на проведение монтажных работ в соответствии с нормативными документами, дейсвующими в газовом хозяйстве. По окончании монтажа в разделе 8 Паспорта должна быть произведена соответствующая отметка.

Установка счетчика осуществляется в следующей последовательности:

Установить счетчик на вертикальном или горизонтальном участке газопровода. Направление стрелки на корпусе счетчика должно совпадать с направлением потока газа в газопроводе. Допускается установка счетчика в любом удобном для потребителя положении, не противоречащем правлинам установки и монтажа газового оборудования.

С целью удобств считывания показаний с ЖКИ обеспечивается вращение кожуха счетчика на 350 градусов. Величина момента затяжки резьбовых соединений счетчика к газопроводу не должна превышать 50Нм.

Купить счетчик газа Гранд узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

Компания «Газмашпром» предлагает приобрести газовый счетчик Гранд предприятиям России и стран СНГ

Доставка оборудования возможна по следующим городам России:

Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

счетчик газа Гранд доставляется во все города Республики Казахстан .

Все права защищены.

Использование материалов сайта без разрешения владельца запрещено.

http://gazmashprom-s.ru/kommunalno-bytovye/720-schetchiki-gaza-grand.html

Бытовой газовый счетчик «ГРАНД» «ГРАНД». Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные. — презентация

Презентация была опубликована 4 года назад пользователемwww.aktivcom.ru

Презентация на тему: » Бытовой газовый счетчик «ГРАНД» «ГРАНД». Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные.» — Транскрипт:

1 Бытовой газовый счетчик «ГРАНД» «ГРАНД»

2 Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные

3 Недостатки существующих бытовых счетчиков газа: — установка возможна только в горизонтальном положении; — сложность при монтаже; — наличие движущихся механических частей; — при выходе из строя прекращается подача газа; — большие габаритные размеры; — эксплуатационный шум.Достоинства существующих бытовых счетчиков газа: существующих бытовых счетчиков газа: — широкий динамический диапазон

4 Для решения вышеперечисленных проблем, в 2011 году наша компания выводит на рынок линейку бытовых счетчиков газа под торговой маркой «ГРАНД».

5 Принцип действия счетчика основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа. В качестве чувствительного элемента используется автогенератор струйных импульсов, частота которых прямо пропорциональна объемному расходу, протекающему через счетчик. Принцип действия

6 Счетчик оснащен ЖКИ, где отображается значение суммарного объема газа, прошедшего через счетчик. Питание счетчика осуществляется от литиевой батареи, обеспечивающей непрерывную работу прибора в течение 12 лет с даты выпуска. Гарантийный срок эксплуатации счетчика составляет 12 лет.

7 Изучив рынок бытовых счетчиков газа, мы постарались обобщить весь опыт, применяемый в данной отрасли. Основываясь на полученных данных, мы разработали бытовой счетчик газа «ГРАНД» — 1,6, исключающий все ранее перечисленные недостатки. Счетчик «ГРАНД» — 1,6 основан на современном методе измерения – струйной генерации. Счетчик газа «Гранд» имеет следующие модификации: без температурной компенсации с импульсным выходом; -с температурной компенсацией и импульсным выходом. По диапазону измеряемого расхода газа -Гранд — 1,6 -Гранд — 2,4 — Гранд – 3,2

8 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Диаметр условного прохода, мм1515; 20 Максимальный расход, Qmax, м3/ч1,62,43,2 Диапазон измерений Qmax/ Qmin1:40 1:601:80 Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов: от Qmin до 0,2 Qmax для всех исполнений: от 0,2 Qmax до Qmax для исполнения 1: для исполнения 2: ±2,5 ±1,0 ±1,5 Основные технические характеристики:

9 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Избыточное давление измеряемой среды, кПа, не более 5 Выходной сигналимпульсный Вес импульса,и/м30,001 Разрядность индикатора9 Масса, кг, не более0,7 Габаритные размеры (длина, ширина, высота), мм, не более 145х86х83 Температура окружающего воздуха, ?С -10 … +50 Межповерочный интервал,лет8 Гарантийный срок службы, лет12 Степень защиты по ГОСТ 14254IP 50

10 Ассортимент цветового исполнения счетчиков газа «Гранд»

11 — монтаж счетчика производится как в горизонтальном так и в вертикальном положении (поворот индикатора в любое положение); — не имеет движущихся механических частей; — простота монтажа (не требуется газосварочных работ); — изготовление с термокомпенсацией. Достоинства бытового счетчика газа «ГРАНД»:

12 — имеется импульсный выход для подключения телеметрии; ; — межповерочный интервал 12 лет; — минимальные габаритные размеры; — ассортимент цветового исполнения; — низкая цена. Достоинства бытового счетчика газа «ГРАНД»:

13 Свидетельство об утверждении типа СИ

14 Благодарю за внимание!

Опыт применения ультразвуковых расходомеров для измерения расхода жидкостей и газов.

Ультразвуковые накладные расходомеры Flexim +7(812)3245627 leonid@tek-know.ru.

Преобразователи давления ПД-Р. Назначение Предназначены для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный.

РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА ПРЯМОТОЧНЫЙ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ VENIO-C.

Отработанная технология производства Высокие технологии, метрологические и эксплуатационные характеристики основная погрешность до 0,1 % перенастройка.

Обзор расходомеров ЭМИС. Продуктовая линейка расходомеров ЭВ 200ЭВ 205 ЭМ 210ЭМ 215ЭП 220ЭП 220Р ЭД 230 ЭМ 260 Вихревые Ротаметры Турбинные (пластовые)

Газовый счетчик «ГЕЛИКОН» ООО «САЯНЫ Трейд» 2020.

LOGO Бытовые счетчики газа СГБ, СГБЭТ www.eposignal.ru.

Блок предназначен для измерения, вычисления и индикации объема и расхода газа, прошедшего через счетчик газа, и приведение их к стандартным условиям по.

ЗАО «Теккноу» Санкт-Петербург Московский пр. 212, оф. 4098 (812) 380-06-93 info@tek-know.ru www.tek-know.ru РАСЕ 5000 Презентация модульного контроллера.

ООО «ИНТЕРМАСС» АВТОМОБИЛЬНЫЕ ВЕСЫ РЕАЛИЗАЦИЯ И МОНТАЖ Тел/факс: (017) 267 81 36 Телефон : (044) 570 24 94 Мы с удовольствием ответим на любые вопросы.

Мастер производственного обучения Боровикова Марина Владимировна.

1 Особенности применения высокоэффективного сепарационного оборудования в процессах подготовки и переработки ПНГ. Докладчик: А. Ю. Арестенко г. Геленджик,

КЛАССИФИКАЦИЯ СИЗОД КЛАССИФИКАЦИЯ СИЗОД Аппараты устройства вентиляции лёгких Аппараты устройства вентиляции лёгких Кислородно- изолирующие противогазы.

Система защиты от замерзания бытовых трубопроводов«FREEZSTOP»

25% МИРОВОГО ПРОИЗВОДСТВА дымовых пожарных дымовых пожарныхизвещателей.

Наладка средств и систем измерения давления Подготовительные работы и предмонтажная проверка средств измерения давления Преподаватель: И.В.Озерова.

Эволюция кориолисовых расходомеров Презентация 4-го поколения расходомеров ЭМИС-МАСС 260.

Лекция 12 Емкостные преобразователи Емкостный преобразователь представляет собой конденсатор, электрические параметры которого изменяются под действием.

Тема 3. Статические и динамические характеристики измерительных каналов Содержание 1 Принципы выбора и нормирования метрологических характеристик средств.

Еще похожие презентации в нашем архиве:

MyShared.ru — крупнейшая база готовых презентаций с возможностью предпросмотра. Загружай и скачивай презентации бесплатно!

Опыт применения ультразвуковых расходомеров для измерения расхода жидкостей и газов.

http://www.myshared.ru/slide/233735/

счетчик газа гранд 4

Коммунально-бытовые счетчики газа Гранд еще на стадии заводской конструкторской разработки создавались как продукт, ориентированный на массового потребителя, с учетом требований, предъявляемых к бытовым приборам учета газа не только со стороны эксплуатирующих служб, но, в первую очередь, и самими потребителями газовых счетчиков — населением Российской Федерации.

Именно поэтому Гранд является наиболее привлекательным счетчиком газа для установки в жилых квартирах и частных домах. Разработчики счетчика учли практически все возможные пожелания потребителей, касающиеся компактности прибора, его эстетических (интерьерных) свойств, отсутствия необходимости в каком-либо ремонте на протяжении всего гарантийного срока, который составляет беспрецедентные 12 лет.

При этом счетчик газа Гранд полностью соответствует современным требованиям, предъявляемым к бытовым средствам учета газа контролирующими службами, вплоть до возможности передачи статистической информации на единый диспетчерский пункт.

Технические характеристики коммунально-бытового счетчика Гранд

Средний срок службы счетчика

Диаметр условного прохода, мм

Минимальный расход, Q min , м³/ч

Максимальный расход, Q max , м³/ч

Пределы допускаемой основной относительной погрешности измерения объема газа, %

в диапазаоне расходов

от Q min до 0,2 Q max

от 0,2 Q max до Q max

Температура окружающего воздуха, °C

Атмосферное давление, кПа

Избыточное давление измеряемой среды, кПа, не более

Падение давления на счетчике при Q ном =2,4 м³/ч, не более

Степень защиты по ГОСТ 14254

Напряжение питания от встроенного источника питания, В

Масса, кг, не более

Габаритные размеры (длина, ширина, высота), мм, не более

Основные преимущества счетчика ГРАНД

Счетчик газа Гранд – это бытовой газовый прибор, предназначенный для измерения и учета объема расхода природного газа (по ГОСТ 5542) или паров сжиженного газа (по ГОСТ 20448). Как и любая полезная «железяка», счетчик «Гранд» имеет конкурентные преимущества перед другими моделями измерительных устройств:

•Компактные размеры счетчика (145х86х83)

•Доступная стоимость и малый срок окупаемости

•Легкий и быстрый монтаж на газопровод

•Возможность установки как в вертикальном, так и в горизонтальном положении

•Наличие импульсного выхода (для подключения системы телеметрии)

•Три цветовых исполнения (белый, серый и оранжевый)

•Межповерочный интервал – 12 лет!

Экономить газ позволяют все приборы учета, однако счетчик Гранд справляется с этой задачей максимально эффективно. Посмотрите на технические характеристики счетчика Гранд и на параметры не менее популярной омской модели «СГ-1». Убедитесь сами, что счетчики газа Гранд выигрывают не только в цене и качестве, но и в производительности:

Счетчик газа Гранд способен экономить газ везде, где есть обычная газовая плита или газовая колонка: красивый и компактный, он может быть установлен не только на кухне квартиры или частного дома, но и в кухонном помещении бара или ресторана, в помещении небольшой газовой котельной (бойлерной), в Госдуме, в апартаментах президента США или в столовой на Байконуре.

Три цветовых решения, возможность установки счетчика в вертикальном или горизонтальном положении, отсутствие движущихся механических частей – все это позволяет называть счетчик газа Гранд универсальным бытовым газовым прибором, который подойдет для любых условий эксплуатации.

Ввод в эксплуатацию счетчика ГРАНД

Все работы по монтажу и демонтажу счетчика должны выполняться при отутствии давления газа в газопроводе. Запорная арматура должна находиться перед счетчиком.

Установка фильтра перед счетчиком не обязательна.

Монтаж и ввод в эксплуатацию счетчика должна осуществлять организация, имеющая право на проведение монтажных работ в соответствии с нормативными документами, дейсвующими в газовом хозяйстве. По окончании монтажа в разделе 8 Паспорта должна быть произведена соответствующая отметка.

Установка счетчика осуществляется в следующей последовательности:

Установить счетчик на вертикальном или горизонтальном участке газопровода. Направление стрелки на корпусе счетчика должно совпадать с направлением потока газа в газопроводе. Допускается установка счетчика в любом удобном для потребителя положении, не противоречащем правлинам установки и монтажа газового оборудования.

С целью удобств считывания показаний с ЖКИ обеспечивается вращение кожуха счетчика на 350 градусов. Величина момента затяжки резьбовых соединений счетчика к газопроводу не должна превышать 50Нм.

Купить счетчик газа Гранд узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

Компания «Газмашпром» предлагает приобрести газовый счетчик Гранд предприятиям России и стран СНГ

Доставка оборудования возможна по следующим городам России:

Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

счетчик газа Гранд доставляется во все города Республики Казахстан .

Все права защищены.

Использование материалов сайта без разрешения владельца запрещено.

http://gazmashprom-s.ru/kommunalno-bytovye/720-schetchiki-gaza-grand.html

Бытовой газовый счетчик «ГРАНД» «ГРАНД». Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные. — презентация

Презентация была опубликована 4 года назад пользователемwww.aktivcom.ru

Презентация на тему: » Бытовой газовый счетчик «ГРАНД» «ГРАНД». Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные.» — Транскрипт:

1 Бытовой газовый счетчик «ГРАНД» «ГРАНД»

2 Существующие на сегодняшний день бытовые счетчики газа : Мембранные Струйные Барабанные

3 Недостатки существующих бытовых счетчиков газа: — установка возможна только в горизонтальном положении; — сложность при монтаже; — наличие движущихся механических частей; — при выходе из строя прекращается подача газа; — большие габаритные размеры; — эксплуатационный шум.Достоинства существующих бытовых счетчиков газа: существующих бытовых счетчиков газа: — широкий динамический диапазон

4 Для решения вышеперечисленных проблем, в 2011 году наша компания выводит на рынок линейку бытовых счетчиков газа под торговой маркой «ГРАНД».

5 Принцип действия счетчика основан на зависимости частоты колебаний струи измеряемой среды в чувствительном элементе расходомера от объемного расхода газа. В качестве чувствительного элемента используется автогенератор струйных импульсов, частота которых прямо пропорциональна объемному расходу, протекающему через счетчик. Принцип действия

6 Счетчик оснащен ЖКИ, где отображается значение суммарного объема газа, прошедшего через счетчик. Питание счетчика осуществляется от литиевой батареи, обеспечивающей непрерывную работу прибора в течение 12 лет с даты выпуска. Гарантийный срок эксплуатации счетчика составляет 12 лет.

7 Изучив рынок бытовых счетчиков газа, мы постарались обобщить весь опыт, применяемый в данной отрасли. Основываясь на полученных данных, мы разработали бытовой счетчик газа «ГРАНД» — 1,6, исключающий все ранее перечисленные недостатки. Счетчик «ГРАНД» — 1,6 основан на современном методе измерения – струйной генерации. Счетчик газа «Гранд» имеет следующие модификации: без температурной компенсации с импульсным выходом; -с температурной компенсацией и импульсным выходом. По диапазону измеряемого расхода газа -Гранд — 1,6 -Гранд — 2,4 — Гранд – 3,2

8 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Диаметр условного прохода, мм1515; 20 Максимальный расход, Qmax, м3/ч1,62,43,2 Диапазон измерений Qmax/ Qmin1:40 1:601:80 Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов: от Qmin до 0,2 Qmax для всех исполнений: от 0,2 Qmax до Qmax для исполнения 1: для исполнения 2: ±2,5 ±1,0 ±1,5 Основные технические характеристики:

9 Характеристики Гранд – 1,6 Гранд – 2,4 Гранд – 3,2 Избыточное давление измеряемой среды, кПа, не более 5 Выходной сигналимпульсный Вес импульса,и/м30,001 Разрядность индикатора9 Масса, кг, не более0,7 Габаритные размеры (длина, ширина, высота), мм, не более 145х86х83 Температура окружающего воздуха, ?С -10 … +50 Межповерочный интервал,лет8 Гарантийный срок службы, лет12 Степень защиты по ГОСТ 14254IP 50

10 Ассортимент цветового исполнения счетчиков газа «Гранд»

11 — монтаж счетчика производится как в горизонтальном так и в вертикальном положении (поворот индикатора в любое положение); — не имеет движущихся механических частей; — простота монтажа (не требуется газосварочных работ); — изготовление с термокомпенсацией. Достоинства бытового счетчика газа «ГРАНД»:

12 — имеется импульсный выход для подключения телеметрии; ; — межповерочный интервал 12 лет; — минимальные габаритные размеры; — ассортимент цветового исполнения; — низкая цена. Достоинства бытового счетчика газа «ГРАНД»:

13 Свидетельство об утверждении типа СИ

14 Благодарю за внимание!

Опыт применения ультразвуковых расходомеров для измерения расхода жидкостей и газов.

Ультразвуковые накладные расходомеры Flexim +7(812)3245627 leonid@tek-know.ru.

Преобразователи давления ПД-Р. Назначение Предназначены для пропорционального преобразования избыточного давления жидкостей, паров и газов в стандартный.

РЕГУЛЯТОР ДАВЛЕНИЯ ГАЗА ПРЯМОТОЧНЫЙ ПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ VENIO-C.

Отработанная технология производства Высокие технологии, метрологические и эксплуатационные характеристики основная погрешность до 0,1 % перенастройка.

Обзор расходомеров ЭМИС. Продуктовая линейка расходомеров ЭВ 200ЭВ 205 ЭМ 210ЭМ 215ЭП 220ЭП 220Р ЭД 230 ЭМ 260 Вихревые Ротаметры Турбинные (пластовые)

Газовый счетчик «ГЕЛИКОН» ООО «САЯНЫ Трейд» 2020.

LOGO Бытовые счетчики газа СГБ, СГБЭТ www.eposignal.ru.

Блок предназначен для измерения, вычисления и индикации объема и расхода газа, прошедшего через счетчик газа, и приведение их к стандартным условиям по.

ЗАО «Теккноу» Санкт-Петербург Московский пр. 212, оф. 4098 (812) 380-06-93 info@tek-know.ru www.tek-know.ru РАСЕ 5000 Презентация модульного контроллера.

ООО «ИНТЕРМАСС» АВТОМОБИЛЬНЫЕ ВЕСЫ РЕАЛИЗАЦИЯ И МОНТАЖ Тел/факс: (017) 267 81 36 Телефон : (044) 570 24 94 Мы с удовольствием ответим на любые вопросы.

Мастер производственного обучения Боровикова Марина Владимировна.

1 Особенности применения высокоэффективного сепарационного оборудования в процессах подготовки и переработки ПНГ. Докладчик: А. Ю. Арестенко г. Геленджик,

КЛАССИФИКАЦИЯ СИЗОД КЛАССИФИКАЦИЯ СИЗОД Аппараты устройства вентиляции лёгких Аппараты устройства вентиляции лёгких Кислородно- изолирующие противогазы.

Система защиты от замерзания бытовых трубопроводов«FREEZSTOP»

25% МИРОВОГО ПРОИЗВОДСТВА дымовых пожарных дымовых пожарныхизвещателей.

Наладка средств и систем измерения давления Подготовительные работы и предмонтажная проверка средств измерения давления Преподаватель: И.В.Озерова.

Эволюция кориолисовых расходомеров Презентация 4-го поколения расходомеров ЭМИС-МАСС 260.

Лекция 12 Емкостные преобразователи Емкостный преобразователь представляет собой конденсатор, электрические параметры которого изменяются под действием.

Тема 3. Статические и динамические характеристики измерительных каналов Содержание 1 Принципы выбора и нормирования метрологических характеристик средств.

Еще похожие презентации в нашем архиве:

MyShared.ru — крупнейшая база готовых презентаций с возможностью предпросмотра. Загружай и скачивай презентации бесплатно!

Обзор расходомеров ЭМИС. Продуктовая линейка расходомеров ЭВ 200ЭВ 205 ЭМ 210ЭМ 215ЭП 220ЭП 220Р ЭД 230 ЭМ 260 Вихревые Ротаметры Турбинные (пластовые)

http://www.myshared.ru/slide/233735/

счетчик газа гранд 4

Спасибо сказали: 4

Репутация: 25

Из: В Новгород (это пока)

Спасибо сказали: 10

Репутация: 13

Спасибо сказали: 19

Репутация: 9

Спасибо сказали: 0

Репутация: 0

А у нас если и дешевле то совсем не намного. Во всяком случае, не на столько, чтобы платить тыщи на его установку. Правда, не мы его устанавливали — поменялись квартирами, счетчик там уже был. У нас семья 4 человека, за месяц набегает около 130 кубов. а зимой еще больше до 170. Тариф 1,36 за куб. То есть около 200 рублей в месяц платим. А без счетчика платили бы по 50 рублей с человека. Опять те же 200 рублей получаются. Добавлю — у нас газовая колонка есть. Наверное, у кого горячее водоснабжение- тем выгодно.

Спасибо сказали: 19

Репутация: 9

Это что надо делать, чтобы 130кубов в месяц?

У моей мамы за 9 месяцев кубов 60.

А, если газовая колонка то понятно.

Из: огромный театр

Спасибо сказали: 103

Репутация: 14

Спасибо сказали: 0

Репутация: 0

Спасибо сказали: 12

Репутация: 8

Если интересует процедура установки могу написать.

Спасибо сказали: 4

Репутация: 25

Если тариф 1,36 за куб, значит по среднему закладывается расход больше 36 кубов газа в месяц, а я летом колонку вообще практически не включаю — вода в душе итак теплая. да и вообще, дорожают энергоресурсы — пора их учитывать! Я воду с электричеством уже на учет поставила, остался газ

Спасибо сказали: 12

Репутация: 8

1. Звонишь по телефону 156155 или 621426 (Андрей Анатольевич или Татьяна Борисовна), говоришь, что хочешь установить газовый счётчик.

2. В назначенное время к тебе приезжают рисуют предварительный план (учитывая все твои хотелки).

3. Ждёшь определённое время, сообщают тебе, что проект и сметы готовы.

4. Приезжаешь, оплачиваешь, договариваешься о конкретном дне установки.

Спасибо сказали: 4

Репутация: 25

во сколько примерно хоть обойдется вся эта красота?

вот колонка у меня старая совдеповская, однако, пашет великолепно, ей-богу менять жалко!:))

2 orgus — выходит сейчас ты платишь за газ 4 рубля? фантастика

Спасибо сказали: 12

Репутация: 8

В доме с колонкой 4 рубля никак не получится платить, будет больше.

Спасибо сказали: 4

Репутация: 40

если нет газовой нагревательной колонки, и редко дома живёшь!

Спасибо сказали: 51

Репутация: 9

Спасибо сказали: 717

Репутация: 134

Кроме того, счетчику нужны регулярные поверки (тоже не бесплатные), из чего делаю вывод, что тем, у кого нет газовой колонки или газового котла дергаться вообще не стоит.

Спасибо сказали: 51

Репутация: 9

Кроме того, счетчику нужны регулярные поверки (тоже не бесплатные), из чего делаю вывод, что тем, у кого нет газовой колонки или газового котла дергаться вообще не стоит.

Вполне может быть. Просто у меня счетчики уже везде стояли сразу.

Спасибо сказали: 717

Репутация: 134

Спасибо сказали: 234

Репутация: 74

Из: Великий Новгород

Спасибо сказали: 0

Репутация: -7

Спасибо сказали: 22

Репутация: 10

Звонишь в горгаз, вызываешь мастера для установки счетчика — там все скажут

пару месяцев назад у меня установка счетчика обошлась что-то около 500 рублей

http://forumnov.com/index.php?showtopic=74909&st=160
