Как подключить счетчик электроэнергии однофазный
как подключить счетчик электроэнергии однофазный
Прежде чем заняться счётчиком учтите, что если вам потребовалась замена, либо установка электросчётчика на новом месте, его подключение рекомендуем произвести только после того, как вы согласуете этот вопрос в местном отделении вашей энергосберегающей компании. Сразу после того, как установка (либо перенос) вашего электросчётчика будет одобрен, вы можете приступать к его подключению, либо же пригласить специалиста-электрика для этих работ.
Когда будете устанавливать новый счётчик, крайне важно выбрать для него правильное место. Счётчик должен быть достаточно легкодоступным для осмотра и снятия показаний. Помещение, в котором будет находиться электросчётчик, обязательно должно быть сухое, а круглогодичная температура не должно быть ниже 0°С. Крепить прибор можно на металлических, пластмассовых, а также деревянных щитках. Довольно часто они ставятся на специальных панелях или щитах, либо в нише стен, которые имеют жёсткую конструкцию.
Провод голубой изоляции применяется для разводки «земляной» жилы. После чего нужно отыскать нулевой выходной контакт и проложить от него провод в голубой изоляции до нулевой шины. Далее нужно тщательно закрепить провод с обоих концов.
Однофазный электронный счётчик
На однофазном электронном счётчике электроэнергии имеются четыре клеммы. Через эти клеммы осуществляется подача электроэнергии в дом и связь общей электросетью. Для замены прибора обесточьте квартиру и снимите старый счетчик. Закрепите в подготовленное место новый прибор. К клемме №1 присоедините фазный провод (чаще всего он красного цвета, однако если есть сомнения, проверьте его индикаторной отверткой – индикатор должен загореться на фазном проводе). К клемме №2 подключите фазный провод от сети помещения, первая цепь готова. Аналогично подключаем к клеммам №3,4 нулевой провод от общей и квартирной сети.
Трёхфазный электронный счётчик

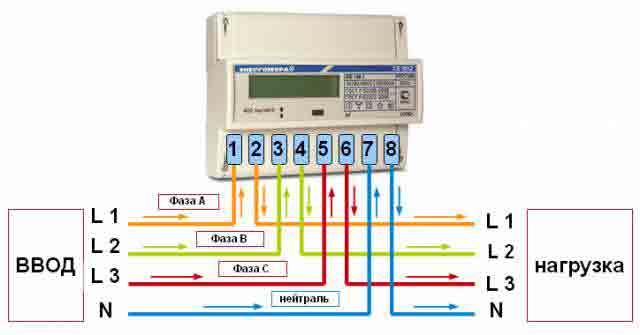

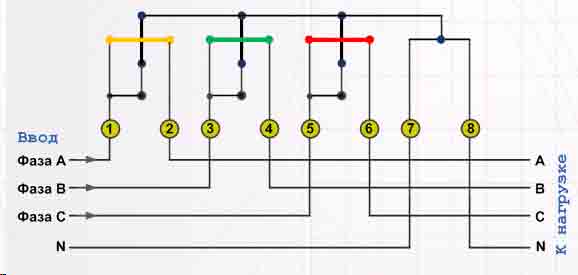

Трехфазный счетчик имеет 8 клемм. К клеммам №№1,3,5,7 присоединяем провода одного цвета из внешней сети, а к следующим клеммам, т.е. к №№2,4,6,8 провода одного цвета из домашней сети. Таким образом, получится, что если к контакту №1 подсоединен красный провод (фаза) из внешней цепи, то к контакту №2 нужно будет подключить фазный провод из домашних коммуникаций.

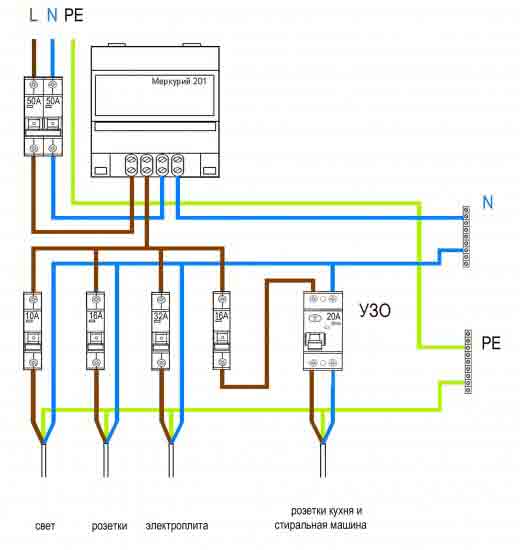

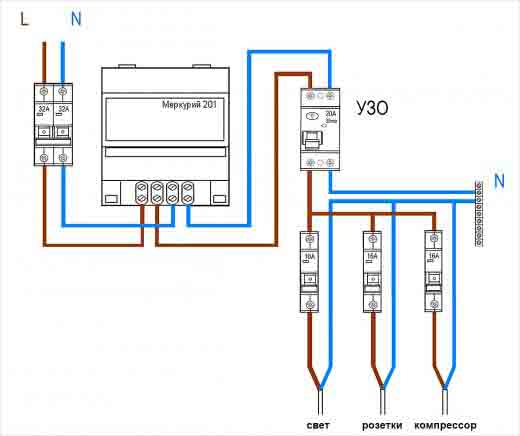

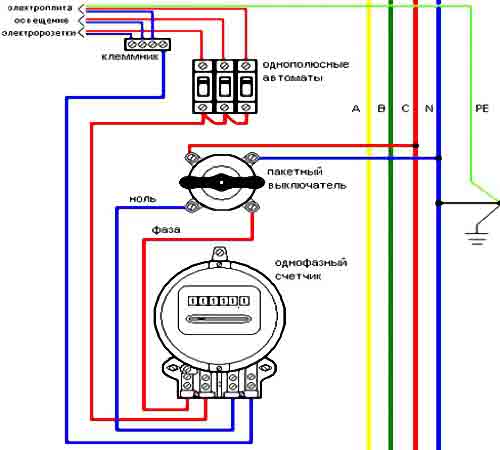

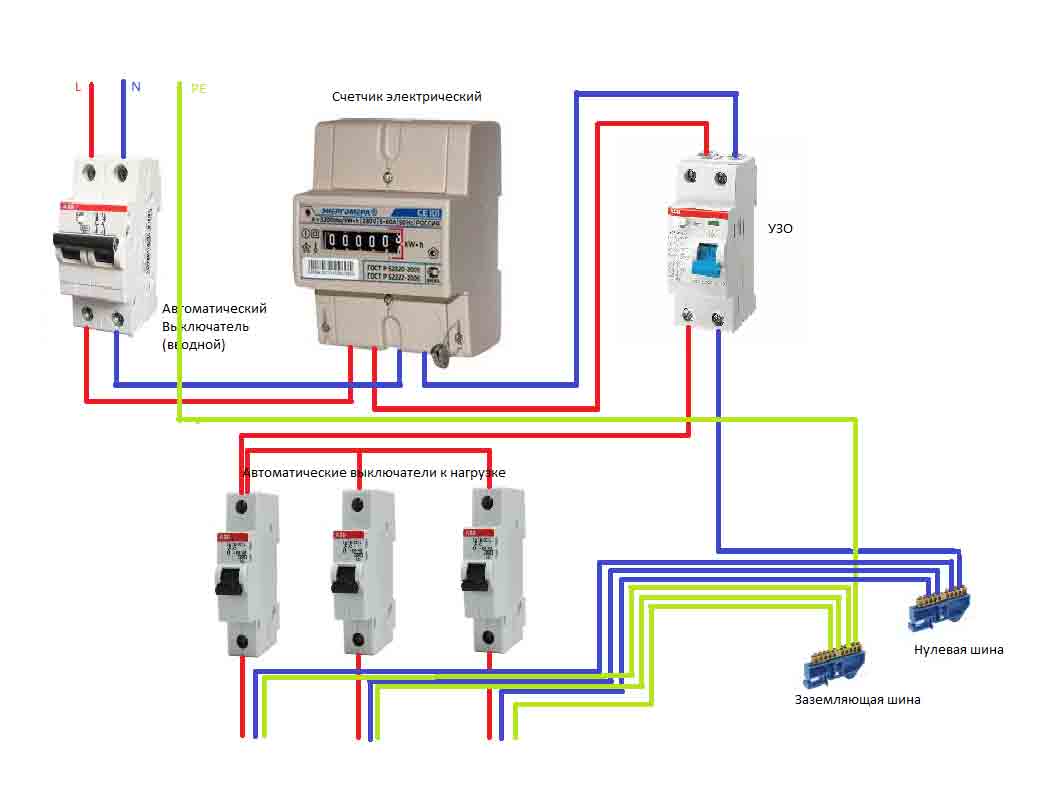

Принципиальная схема подключения однофазного электрического счетчика в стандартных электрощитах:
Фаза "А" обозначена желтым цветом, фаза "В" — зеленым, фаза "С" — красным, нулевой провод "N" — синим цветом, заземляющий проводник "PЕ" — желто-зеленым.
Вместо пакетного выключателя может быть установлен двухполюсный автомат. Схема подключения индукционного счетчика не отличается от электронного.

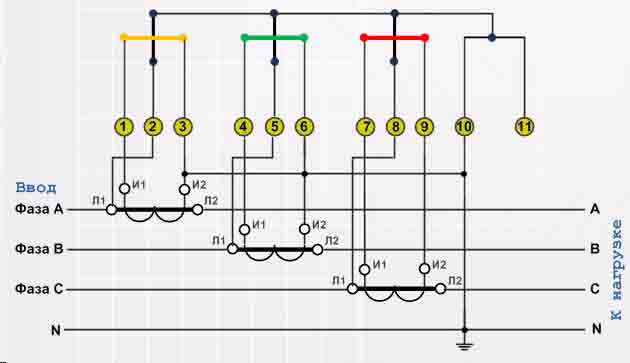

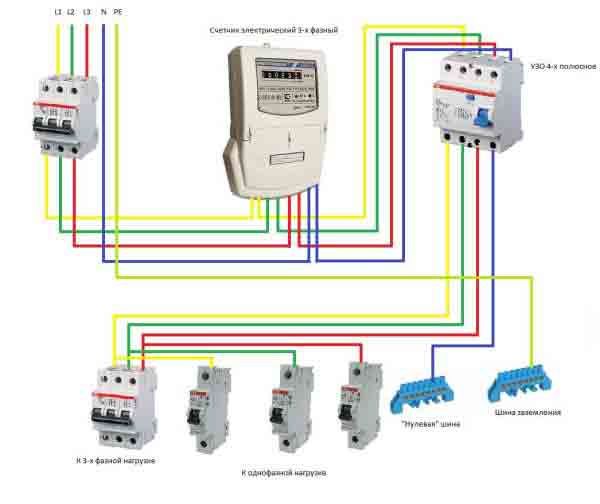

Фаза "А" обозначена желтым цветом, фаза "В" — зеленым, фаза "С" — красным, нулевой провод "N" — синим цветом, заземляющий проводник "PЕ" — желто-зеленым.
Обязательно соблюдение прямого порядка чередования фаз напряжений на колодке зажимов счетчика. Определяется фазоуказателем или прибором ВАФ. Прямой порядок чередования фаз напряжений — АВС, ВСА, САВ (по часовой стрелке). Обратный порядок чередования фаз напряжений — АСВ, СВА, ВАС, создает дополнительную погрешность и вызывает самоход индукционного счетчика активной энергии. Счетчик реактивной энергии при обратном порядке чередования фаз напряжений и нагрузки вращается в обратную сторону.
Корпус электрощита обязательно надо заземлить, если он изготовлен из стали. Для этого используем заземляющий проводник, подключённый к контуру заземления и который присоединён концом к контактной пластине «нулевой» шине. Если же вы используете щит из пластмасса, то провод следует подключить к его контактной пластине напрямую.
http://elwo.ru/publ/ehlektrotekhnika/kak_podkljuchit_ehlektroschjotchik/27-1-0-617
Инструкция как подключить однофазный электросчётчик
В условиях нынешней экономики цены растут на все и коммунальные услуги не исключение. Для того чтобы хоть как-то сэкономить на электрической энергии, необходимо по мнению специалистов использовать счетчики подсчета потребления электрической энергии. Читайте руководство по подключению трехфазного счетчика на этой странице .
Перед непосредственной покупкой устройства необходимо будет определиться, какой именно счетчик необходим:
Все счетчики обладают высокими техническими характеристиками. Тем не менее, каждый з них имеет свое собственное предназначение. Так, к примеру, трехфазные счетчики стоит использовать в производственных цехах, загородных или частных домах и в зданиях административного типа. Что же касается однофазного счетчика, то его как полагается используют в многоквартирных домах для контроля за подачей электроэнергии в квартиру.

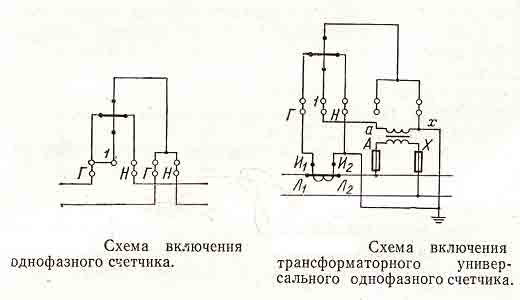

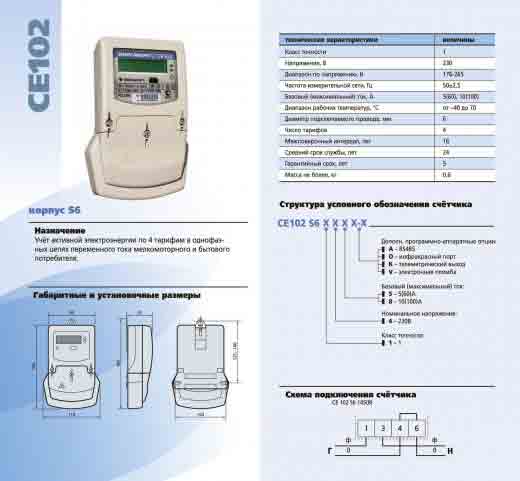

На фото показана схема подключения однофазного счетчика
По мнению специалистов, однофазный счетчик имеет следующие преимущества:
- Небольшие габаритные размеры, которые позволяют выполнять монтаж оборудования непосредственно в маленькие щитовые шкафы на дин—рейку.
- Этот тип прибора выдает наилучшие точные показатели. В основном этот момент полностью зависит от микроконтроллера. Следует обратить внимание, что в случае с индукционным счетчиком для этого применяют механический элемент и алюминиевый диск.
- Также необходимо упомянуть о том, что статический вариант однофазного счетчика не обладает вращающимся элементом, конечно если сравнивать его с магнитным однофазным счетчиком, образующим магнитное поле.
- Контроллер этого типа может быть, как однотарифным, так и двухтарифный, и даже трехтарифным. Данное свойство позволяет использовать устройство учета электрической энергии даже на производстве.
Само собой, что любой механизм единовременно может обладать массой достоинств и недостатков. К примеру, цена на данный тип оборудования значительно превышает цена на многие приборы из этой категории. Также необходимо учитывать и сложности в случае с монтажом статического прибора из-за наличия микросхем.За счет плавного изменения мощности можно добиться плавного понижения и повышения температуры на жале паяльника.
Для того чтобы не ошибиться с выбором устройства учета электрической энергии, необходимо помнить о основных моментах, которые и различают все счетчики между собой:
- Период эксплуатации устройства;
- Тарификация прибора учета электроэнергии;
- Класс точности данного типа оборудования.
Также нужно отметить, что все однофазные счетчики подсчета электроэнергии бывают трех основных видов:
Индукционный однофазный счетчик на фото
- Индукционный – устройство отвечает высоким техническим характеристикам и часто используется для монтажа в небольших городских квартирах.

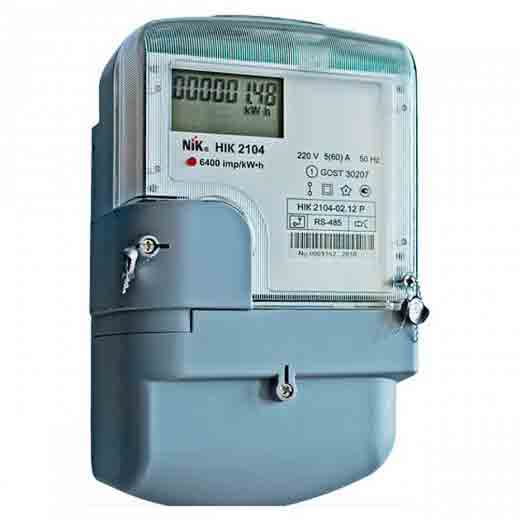

- Статический – оборудование является самым инновационным, потому как в нем используется микросхема, которая поваляет забыть о механических вращающихся элементах, способствующих образованию погрешностей и потерям учета электроэнергии.
- Магнитный – этот вид контроллера использует для учета электроэнергии магнитное поле, которое оказывает непосредственное влияние на вращающийся элемент. Смотрите руководство как правильно паять паяльником здесь: http://howelektrik.ru/elektrooborudovanie/instrumenty/payalniki/rukovodstvo-kak-pravilno-payat-payalnikom.html .
Магнитый однофазный счетчик на фотографии
Однофазный счетчик считается самым элементарным типом приборов учета электрической энергии. При этом стоит отметить, что если в случае с трехфазным «собратом» существует огромное количество принципиальных схем подключения, то в случае с однофазным устройством она всего лишь одна. Единственное, что может немного изменить схематическое введение однофазного прибора учета электроэнергии, так это тип установки.
Итак, при необходимости подключения однофазного электрического счетчика пользуются следующей схемой:

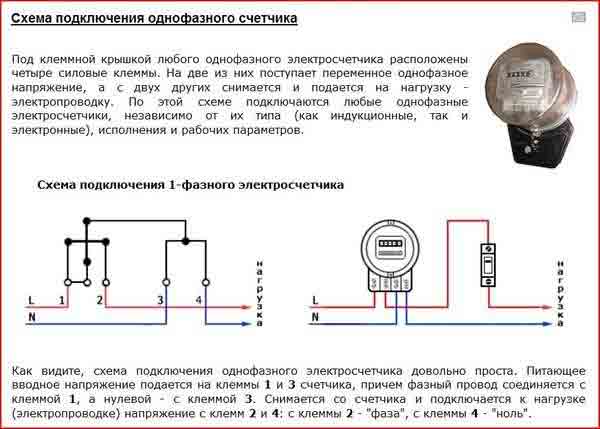

На картинке схема подключения счетчика электроэнергии однофазного
При этом необходимо помнить ряд основных моментов:
- В стандартном электрическом счетчики существует несколько контактов, каждый из них в ответе за определенную подводку. Если рассматривать все провода по порядку, то можно увидеть, что они располагается следующим образом:
- фаза,
- нагрузка, провод «0»,
- провод выхода на «0» непосредственно в помещение.
- Обратить внимание следует и на винт, потому как он имеет не последнюю роль при установке оборудования данного типа.
То же самое касается и двухтарифного однофазного счетчика. Схема его подключение ничем не отличается от стандартного ее исполнения.
На снимке показана схема подключения двухтарифного однофазного счетчика

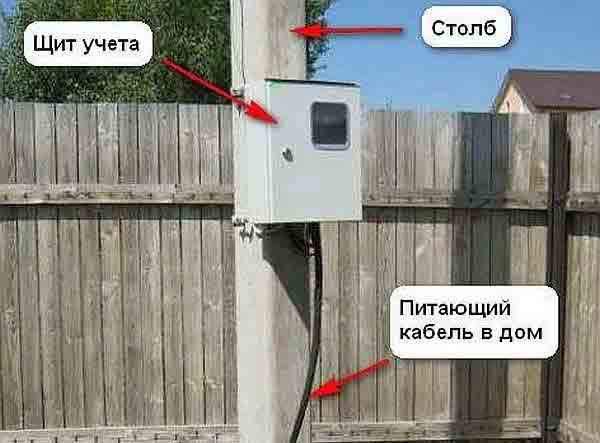

В том случае, если установка будет производиться непосредственно на столбе, то стоит использовать схему, которое будет учитывать прямое врезание в сеть с напряжением 220В или 380В. Не следует забывать, что при подключении однофазного прибора учета нужно следовать технике безопасности. Что касается схемы, то в соответствии с нормативами ее наносят на внутреннюю сторону крышки счетчика. Ознакомиться с обзором инфракрасных обогревателей с терморегулятором для дачи можно здесь .

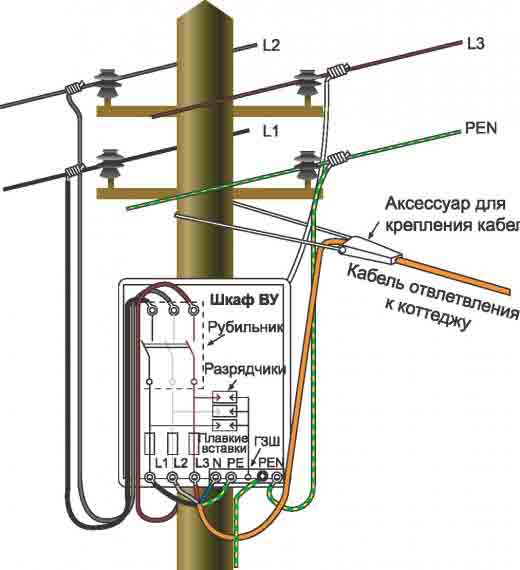

Схема подключения однофазного электронного счетчика на столбе на картинке
Итак, теперь стоит приступать к непосредственной установке оборудования.
При подключении однофазного счетчика необходимо выполнить следующие манипуляции:
- Проверить счетчик на целостность и отсутствие повреждений.
- Затем стоит приобрести дин-рейку, если таковая не имеется в наличие.
- После проверяют провода и выполняют их подводку: все в соответствии с цветом. Но не следует забывать о заземлении.
- Перед установкой однофазного счетчика необходимо будет произвести монтаж автомата, который будет выступать в качестве защитного устройства. Он будет оберегать квартиру от перепадов напряжения.

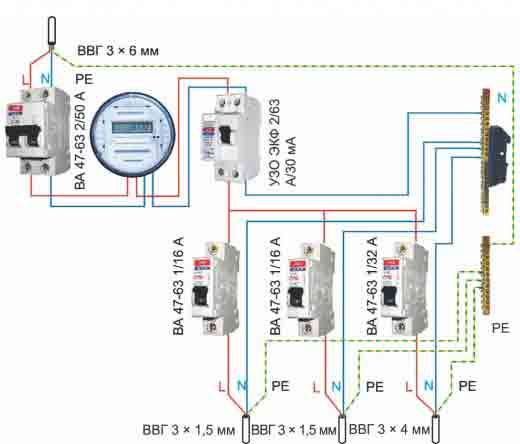

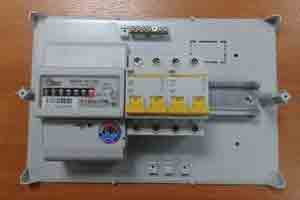

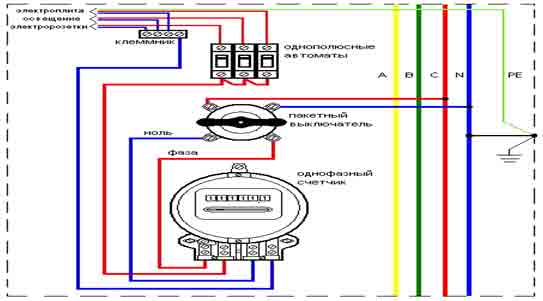

На схеме показано, как следует подключать в щитке однофазный счетчик
Сегодня существует широкое многообразие однофазных счетчиков учета электроэнергии. Разработан огромный модельный ряд, различающий устройства по типу и внешнему виду:
- однофазный Меркурий 201 – для подключения устройства необходимо ознакомиться со схематическим исполнением, которое нанесено на крышку прибора.
На фото показана схема подключения счетчика однофазного Меркурий 201
Для того чтобы максимально упростить процесс подключения счетчика учета электрической энергии стоит рассмотреть весь процесс на счетчике типа Меркурий 206. Специально для этого ниже прикреплена видеоинструкция.

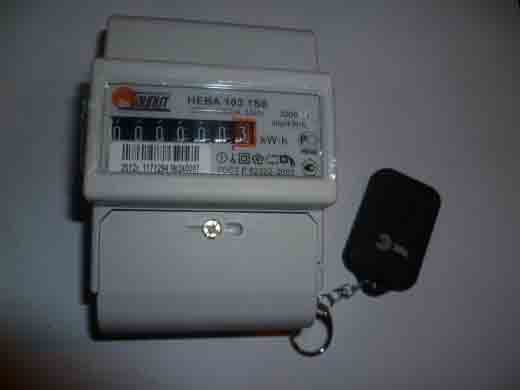

На фото однофазный многотарифный счетчик Нева МТ1 с пультом
Внимание! Этот контроллер Нева МТ1 ни в коем случае нельзя подключать к трансформатору напряжения. Этот момент прописан в сопутствующей документации и может привести к большим проблемам с бытовыми приборами.
На схеме показано подключение однофазного счетчика через трансформатор тока
В любом случае, лучше один раз увидеть, чем сто раз прочитать про то, как необходимо выполнять подключение того или иного устройства. Так что в стандартном случае, к пример,у с однофазным счетчиком меркурий 230 и его врезанием в однофазную сеть стоит воспользоваться следующим видеоматериалом.

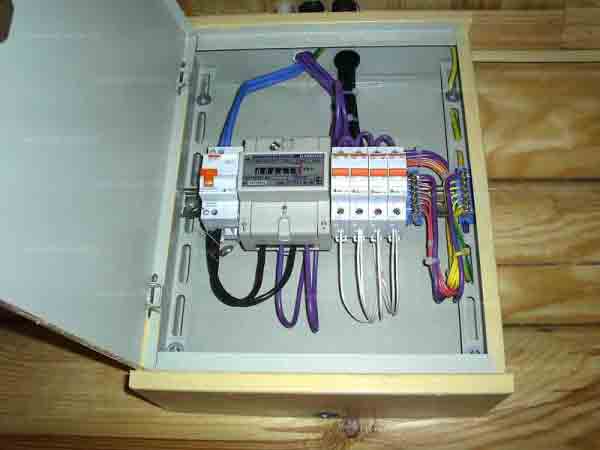

Смотрите видеоруководство по сборке щитка с однофазным счетчиком:
Главное, что должен помнить хозяин квартиры иди дома при подключении однофазного счетчика – это то, что устройство нуждается в дополнительных защитных автоматах. Причем тут больше нужду испытывают бытовые приборы, которые могут пострадать от резкого скачка напряжения.
http://shans1.ru/elektrika/kak-podklyuchit-odnofaznyj-elektroschyotchik-osobennosti-vidy-i-i-ustrojstvo-sxemy-podklyucheniya-i-instrukciya-kak-pravilno-podklyuchit-schetchik-elektroenergii-merkurij-201/
Схема подключения электросчетчика – советы электрика
Основное предназначение электросчетчиков – своевременное измерение потребляемой электроэнергии за установленный период. Для монтажа необходимо обратиться к специалисту, но если вы решили самостоятельно произвести установку, потребуется достоверная схема подключения электросчетчика.

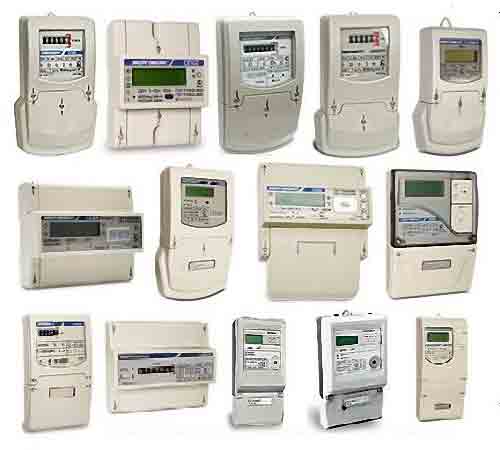

Сегодня на рынке можно найти счетные приборы двух разновидностей – электронные и индукционные. По просьбе правительства второй вид активно вытесняется с рынка. Главным его недостатком считается слабая система защиты счетного механизма, чем активно пользуются недобросовестные потребители.
Электронные счетчики более компактны и долговечны. Главной особенностью является возможность установки многотарифного режима. Эта функция идеально подойдет для регионов с разными тарифами в дневное и ночное время.
Перед тем, как перейти к монтажу электросчетчика, необходимо ознакомиться с заводской инструкцией и провести демонтажные работы. Бокс, в который будет установлен счетчик, желательно приобрести с запасом для одного или нескольких автоматов. При этом лучше заранее определиться с формой крепления прибора.

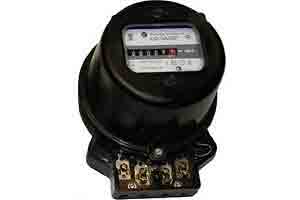

Счетчик прошлого поколения
Самой популярной считается модульная система. К ней относятся все бытовые разновидности предохранительного оборудования, а именно:
- Автоматы;
- Все устройства защитного отключения;
- Дифференциальные автоматы;
- Нулевые шины (прямые и угловые);
- Индикаторы работы, ограничители пропускного тока и различные адаптивные клеммы.
Стоит отметить, что согласно правилам электроустановок (ПУЭ), при установке электросчетчика внутри помещения, необходимо придерживаться определенных стандартов: 0,8–1,7 метра от пола. Обусловлено это тем, чтобы пломбировщик или работник энергосбыта смог без помощи дополнительного оборудования (стул, табуретка) снять показания счетчика. Оптимальной считается высота в 1,6 – 1,7 метра от пола.
Схема подключения электросчетчика – советы электрика
Следуя стандартам ПУЭ, перед счетчиком должно быть смонтировано специальное отключающее устройство, самым распространенным является двухполюсной автомат. Проводить подключение счетчика без него не рекомендуется, потому что он выполняет следующие функции:
- Защищает электронный прибор от замыкания, заклинивания счетного механизма и возгорания из-за превышения максимальной нагрузки для которой рассчитана прибор. При его наличии можно без особого труда провести профилактические работы, отключив подачу электроэнергии на счетчик.
- Ограничение максимальной мощности. Следует внимательно изучить все электроприборы и просчитать номинальное напряжение необходимое для запуска, и корректной работы устройств. Следует помнить, пусковой ток в электроинструменте может в несколько раз превышать номинальную мощность, указанную в инструкции. Как подключить счетчик не зная объем мощности установленных электроприборов.
Все просто, необходимо рассчитать пусковой ток по следующим формулам:
Для трехфазного счетчика
Для однофазного счетчика
Uнф – номинальное напряжение устройства.
Р – расчетная мощность прибора.
Cosф – коэффициент мощности.
Просчитав требуемую мощность, подбираем автомат подходящего напряжения. Для корректной работы бытовых электроприборов хватает двух автоматов с номиналом 25 А. По желанию, каждую отдельную комнату, можно закрепить за конкретным предохранителем.
В зависимости от срока эксплуатации, энергетические предприятия постоянно требуют и даже выписывают предписания на замену старых счетчиков на новые. И для этого есть основания. Например, электросчетчики, отслужившие 16 лет нуждаются в поверке. Но учитывая стоимость диагностики, колеблется в пределах 400 рублей, которая может выявить полное несоответствие прибора действующим нормам электроучета, лучше приобрести новый тип счетчика класса 0,5; 2;1.
Этот вид приборов используется для обеспечения электричеством небольших домов, торговых площадей, офисов и квартир. Максимальная мощность таких сетей составляет примерно 4–7 кВт с напряжением 220В. Если взять 1 кВт мощности, он будет соответствовать току в 4,5А, что идеально подойдет для данного прибора, который рассчитан на ток от 13 до 32 А.
Запомните, в момент подбора счетчика, обратите внимание на лицевой шильдик прибора. На ней написаны основные характеристики, на которые вы должны ориентироваться: номинальный и максимальный ток (5–40А). Эта комбинация расшифровывается так: 5А – номинальное напряжение, 40А – максимальное. Следуя данной информации, подключение электросчетчика пройдет без нежелательных последствий (замыкание, возгорание).
Схема подключения однофазного и многотарифного счетчика одинаковая.
Определения “двухфазный” счетчик официально не существует. На самом деле этот вид приборов относится к однофазным многотарифным электросчетчикам. Об этой системе мало кто знает, так как она позволяет сэкономить на оплате электроэнергии. Все дело состоит в том, что есть дифференцированная по времени программа подсчета потребленной энергии.
Узнать, как подключить счетчик электроэнергии и какие ограничения действуют в вашей области, вы сможете в местной обслуживающей компании. После установки в квартире двухтарифного счетчика электроэнергии у вас появится возможность оплачивать счета по сниженной ставке.
Чтобы перейти на такую систему расчетов, необходимо, прежде всего доверить выбор лучше всего специалисту. Но если вы сами хорошо разбираетесь в электрике, то вам просто необходимо узнать, какой вход предусмотрен для вашей квартиры (однофазный, трехфазный). В большинстве случаев, в частных квартирах и домах используется однофазная система подключения, поэтому розничная стоимость электросчетчика будет минимальной.
С учетом цен в вашем регионе ночной тариф, как правило, может быть в 4-5 раз дешевле дневного.
Сегодня используется несколько подкатегорий трехфазных электросчетчиков в основном они используются на производственных предприятиях:
- Прямое включение;
- Полукосвенное включение;
- Учет реактивной энергии.
Счетчики прямого включения подключаются в сеть напрямую и рассчитываются на небольшую пропускную мощность, до 60 кВт. Подключить прибор на мощность, которая будет превышать максимальное значение электросчетчика не получится, так как колодки для крепления кабеля рассчитаны на диаметр проводов до 25 мм.
Установка счетчика электроэнергии косвенного включения возможна только через трансформатор тока, который регулирует изменение потребляемой мощности. Рассчитан на мощность свыше 60 кВт.

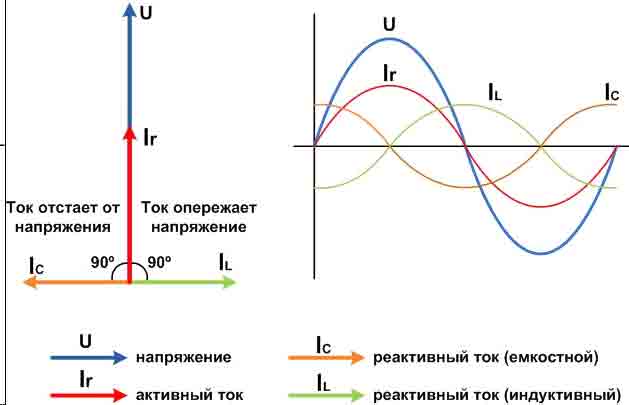

Способ подключения счетчика учета реактивной энергии не отличается от системы учета активной энергии. Сегодня этот вид счетчиков встречается очень редко.
Несмотря на огромный выбор разнообразных моделей, основная конструкция клемм-держателей одинаковая и она обозначена в руководстве или гарантийном талоне. Подключить счетчик электроэнергии можно напрямую или с использованием дополнительного трансформатора, который выступит в роли предохранителя или сетевого адаптера.
Однофазные приборы электроучета оснащены четырьмя клеммами. Первая используется для ввода главного магистрального кабеля. Из второй клеммы выходит фаза, которая отправляется в квартиру. Третья и четвертая клемма используется, соответственно, для принятия и вывода нулевого кабеля. Для смены однофазного счетчика необходимо отключить питание электросети и только после этого можно приступать к его замене. После пломбировки всех пакетников (автоматы, предохранители) его можно использовать в работе.
Трехфазные электросчетчики требуют особого подхода. У них есть несколько схем включения (см.выше). Подключение счетчика электроэнергии данного типа требует определенных знаний. В некоторых схемах используется прямое подключение. Приборы данного типа предназначены только для трех или четырех-проводных сетей, с напряжением 380 кВт. Среди них можно встретить счетчика гибридной конструкции, которая позволяет использовать его в различных сетях с разными схемами подключения.
Монтаж прибора следует проводить в соответствии с утвержденным планом вашей обслуживающей компании. Сегодня всех пользователей обязуют выносить счетчики на лестничную площадку (для многоквартирных домов). В частном секторе прибор должен находиться в открытом доступе, чтобы в любой момент сотрудник энергосбыта смог снять показания.
Подключение электросчетчика не зависит от планировки помещения. Его можно установить в любой комнате, при условии, что будут учтены все предписания обслуживающей компании.
Необходимо знать, производитель комплектует изделие гарантийным талоном и аннотацией, в которой напечатана схема подключения. Следуя этой инструкции любой человек сможет установить или заменить старый счетчик на новый.
Печка буржуйка своими руками – как правильно сделать
Пристрой к деревянному дому – как правильно сделать
Фундамент для сарая своими руками
Столбчатый фундамент своими руками – с чего начать?
Монтаж пластиковых труб в ванной
Установка стропил самостоятельно – рекомендации экспертов
http://small-house.ru/shema-podklyucheniya-elektroschetchika-sovetyi-elektrika/
Как правильно подключить однофазный или трехфазный многотарифный прибор учета электроэнергии
Правильно подключенный прибор учета электроэнергии – это не только гарант отсутствия проблем с проверяющими организациями, но и залог безопасного питания всех электрических бытовых устройств и разномастной электроники. При неверном подключении прибора учета потребления электричества возможны внештатные ситуации, которые приводят к полному выходу из строя многих чувствительных к скачкам напряжения электроприборов. Многие домовладельцы просто-напросто всецело перекладывают обязанности по правильному подключению электросчётчика в руки специалиста. Конечно, в этом есть смысл, если вы ничего не смыслите в правильном электромонтаже прибора учета, а также всего защитного оборудования. Мы лишь рекомендуем в обязательном порядке проверять работу мастера, а также следить за тем, какие кабеля, автоматические выключатели и устройства защитного отключения он использует.
Во-первых, необходимо организовать грамотный ввод электричества. В основном используется либо ответвление от воздушной линии электропередач, либо применяется прокладка кабеля под землей. Все эти операции должны выполняться специалистами из местной энергетической организации. Вы лишь можете позаботиться о расходных материалах и защитном оборудовании, посредством которых будет организован ввод электричества в ваш дом.
Во-вторых, нужно купить шкаф, где будут располагаться прибор учёта, автоматические выключатели, устройства защитного отключения, соединительные провода и прочее. Ваша безопасность будет напрямую зависеть о того, какое защитное оборудование вы выберите. Минимальный комплект, который обеспечит базовую защиту от короткого замыкания, перегруза, утечки, состоит, как правило, из следующих приборов защиты:
• двухполюсный автоматический выключатель,
• устройство защитного отключения – УЗО.
Конечно, можно сэкономить, купив дешевый однополюсный автоматический выключатель, но этого делать мы не рекомендуем. Лучшее решение – одновременная коммутация и нулевого, и фазового провода. Если заглянуть в «Библию электрика» — ПУЭ, то мы узнаем, что однополюсный автоматический выключатель нужно устанавливать только на линию фазы. Следовательно, обязательно проверьте работу электрика, вооружившись отверткой-индикатором. Если после отключения автоматического выключателя в ваших розетках все-таки остается «фаза», то, значит, автоматический выключатель был ошибочно установлен на шину ноля. Неискушённые в электрике люди могут просто-напросто этого и не заметить, ведь при отключении автомата во всем доме свет гаснет, как и положено. Однако такое подключение противоречит правилам устройства электроустановок. Также распространённой ошибкой является установка двух однополюсных автоматических выключателей вместо одного двухполюсного. Безусловно, работать такая связка может и будет, но может возникнуть одна нештатная ситуация, когда при коротком замыкании или перегрузе по току сработает только автомат на ноле. При таком срабатывании опасный потенциал фазного провода будет продолжать поступать в сеть. В ПУЭ однозначно написано, что должна полностью исключаться любая возможность коммутации нулевого провода отдельно от фазового. Некоторые горе-электромонтажники просто соединяют 2 «клювика» однополюсных выключателей в единую конструкцию посредством проволоки, но на практике такая конструкция не отличается надежностью срабатывания, ведь одному «клювику» приходится тянуть вниз и второй, чего производитель явно не предусмотрел. Поэтому покупайте нормальные двухполюсные выключатели, в которых предусмотрена одновременная коммутация и нулевой, и фазовой линии.
И, наконец, в-третьих, перед тем как поставят пломбу на прибор учета электроэнергии, проверьте, каким образом подключены провода. Классическая схема выглядит так: первый провод – вход фазы, второй провод – выход фазы, третий провод – вход нулевого рабочего проводника, четвёртый провод – выход нулевого провода на потребителей электроэнергии в вашем доме.

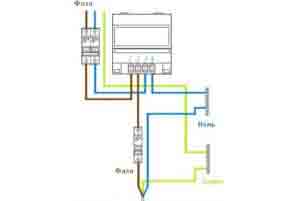

Схема подключения однофазного электросчетчика
Любое другое подключение проводов приведет либо к полной остановке электросчетчика, либо приведет к вращению в обратную сторону, либо к учету с серьезной погрешностью в вашу пользу. Безусловно, некоторые специально путают провода, чтобы получить возможность останавливать счётчик, но этого делать мы не рекомендуем. Практика показывает, что усилий и страха такая экономия просто-напросто не стоит. Лучше купить солнечную панель или ветряную электростанцию, чтобы вполне легально не платить за электроэнергию.
Если у вас в доме имеется электрический котел, электрическая плита, компрессоры, станки и прочее мощное электрооборудование, мы рекомендуем сделать ввод трехфазного электричества. Все оборудование монтируется также в распределительном шкафу, только используется не однофазное оборудование учета электроэнергии и защиты, а трехфазное. С ЛЭП идет кабель, который содержит 4 или 5 толстых жил, три из которых – фазные провода, а остальные – «земля». В зависимости от схемы заземления земля может быть выполнена либо в виде PE провода, либо с помощью совмещенного провода — PEN. Лучшее решение — это, конечно, когда есть разделение на 2 отдельных провода.
Подключение счетчика трехфазного типа должно быть выполнено через вводной автоматический выключатель трехфазного типа. Это аналогичный однофазному выключателю автомат, только здесь не 1 или 2 контакта, а 3 или 4. Главное, чтобы коммутация фазных проводов происходила одновременно. Использовать 3 однополюсных автоматических выключателя в качестве замены трехфазному прибору строго запрещено.
Подсоединение проводов в трехфазном счётчике выполнено очень просто: первый провод – вход первой фазы, второй провод – выход первой фазы, 3 провод – вход второй фазы, 4 провод – выход второй фазы, 5 провод – вход 3 фазы, 6 провод – выход 3 фазы, 7 провод – вход нулевого рабочего проводника, 8 провод – выход нулевого провода на потребителей электроэнергии в доме. Защитная земля, как правило, отводится в отдельную колодку. Все провода должны быть хорошо протянутыми. Нарушение нормального электрического контакта или создание не предусмотренной в схеме перемычки может привести к печальным последствиям.

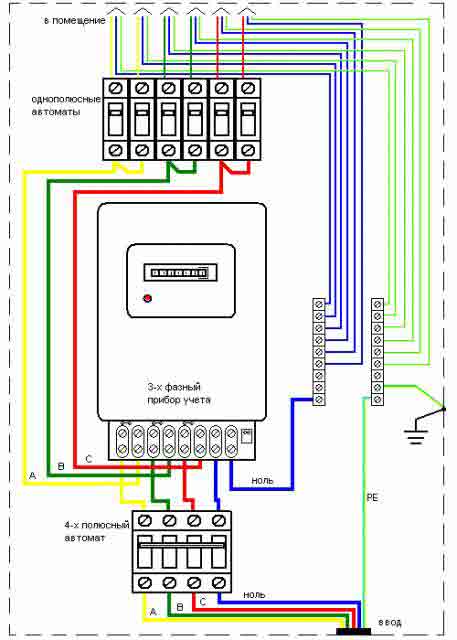

Схема подключения трехфазного электросчетчика
http://muzhik-v-dome.ru/elektrichestvo-i-osveshhenie/kak-podklyuchit-elektroschetchik/
Как подключить домашний электросчетчик
Электросчетчик СО 505
В данной статье пошагово рассмотрим процесс монтажа и подключения домашнего однофазного счетчика электроэнергии. Рассмотрен, вероятно, самый малобюджетный вариант. Для примера монтажа приведу фотографии замены счетчика с реального объекта. На первой фотографии (слева) показан счетчик СО505 без клеммной крышки, который мы будем устанавливать.
Как установить (заменить) однофазный квартирный счетчик на лестничной площадке написано на СамЭлектрик в статье Установка квартирного счетчика. А как проложить провод до счетчика и какие должны быть меры безопасности при этом, я написал в статье Замена вводного силового кабеля от гусака до счетчика.
Сразу надо сказать, что перед установкой счетчика необходимо обратиться в соответствующие органы (местные электросети) за получением разрешения на замену счетчика. Также следует обратить особое внимание на сохранность пломб на клеммах счетчика и на самом счетчике.
Итак, в квартире стоял до боли знакомый старый счетчик с двумя пробками (автоматическими выключателями старого образца). Хозяин обратился с просьбой посмотреть, почему так часто выбивают пробки, и предположил, что может быть надо поменять их на больший ток — с 16 А на 25 или даже 32 Ампер. Осмотр показал, что электросчетчик старый — шестидесятых годов, и будущего у него нет.
Поэтому договорились о замене счетчика, а заодно и автоматов , а заодно и всего электрощитка.
Вот что мы имели исходно:

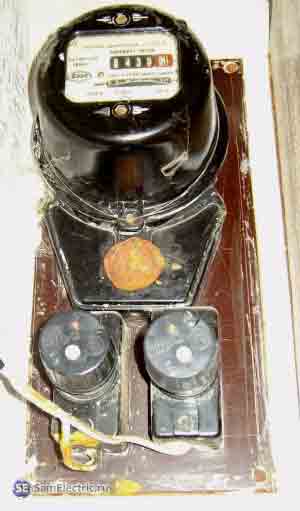

Перед тем, как начать демонтаж и монтаж, необходимо выяснить три важных вещи.
- Можно ли спокойно снимать пломбу со старого электросчетчика. То есть, хозяин договорился в электросетях, получил разрешение, и берет на себя всю документальную ответственность.
- Где будем брать питание для перфоратора/дрели, если придется сверлить стену?
- Освещение рабочего места. Я для этой цели использую налобный «шахтерский» фонарь на светодиодах.
Подготовились, всё выяснили, идём далее. Выключаем вводной автомат (рубильник) до счетчика, тем самым обесточиваем счетчик и обеспечиваем себе комфортную и безопасную работу. Снимаем пломбу, откручиваем крышку, под которой находятся входные и выходные клеммы.

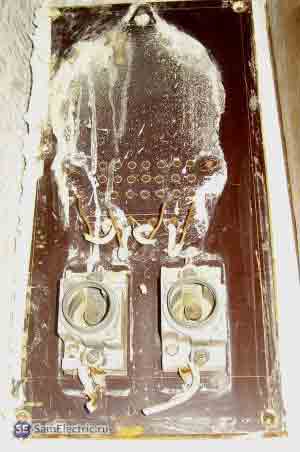

Старый электросчетчик СО-5 — открытые клеммы, снятые пробки
Тут не помешает включить вводной автомат и на всякий случай проверить правильность схемы подключения с помощью отвертки-индикатора (указателя фазы). Мало ли, что было раньше, какие чудеса творились тут в прошлом :), и надо быть полностью уверенным в своей работе.

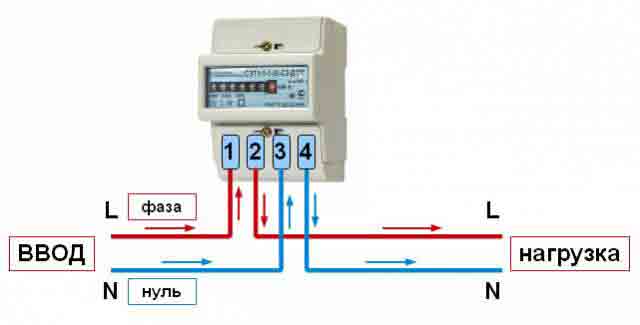

Напомню, четыре силовых контакта у электросчетчика всегда располагаются в таком порядке:
- Входная фаза, приходит извне
- Выходная фаза, уходит на питание нашего потребителя
- Входной ноль
- Выходной ноль
Схема подключения электрического счетчика обычно указана на его крышке, поэтому подключить его сможет своими руками любой человек, элементарно разбирающийся в электрике.
А раз Вы читаете эту статью, значит разбираетесь! И помните, главное — безопасность!
Очень важно, чтобы 1-й и 2-й контакты не были перепутаны, иначе неизбежны претензии со стороны проверяющих органов, а хозяина могут заподозрить в злых намерениях. 3-й и 4-й нулевые контакты обычно закорочены в самом счетчике, но и их для порядка нужно монтировать как надо.
Аккуратно откручиваем клеммы и сам счетчик. При этом надо особенно бережно обходиться с подходящими к счетчику проводами, если не планируется их менять. Эти провода нам ещё предстоит прикручивать к новому счетчику.
Видим гетинаксовую пластину, прикрученную к стене:

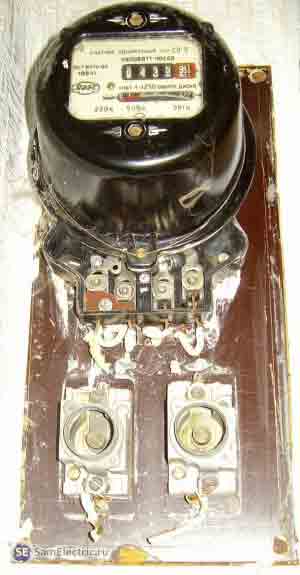

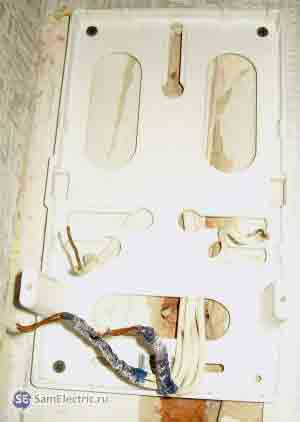

Демонтаж старого электросчетчика СО-5. Насверлены отверстия — неужели для вентиляции?
Откручиваем пластину, аккуратно вытаскивая провода. Провода перед этим лучше пометить маркером, чтобы потом особенно не задумываться, что откуда и куда. Я обычно фазу мечу черным цветом.
Провода к электросчетчику
Провода коротковаты, а дополнительные контакты нам ни к чему. Поэтому надо будет постараться монтаж счетчика сделать выше на несколько сантиметров. Старый счетчик (и пломбу!) ни в коем случае не выбрасываем, он будет нужен хозяину квартиры при переоформлении документов.
Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:
Электрощиток для счетчика

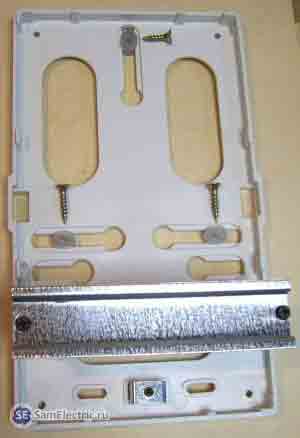

Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.

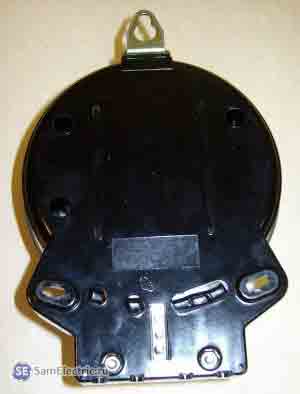

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:
Внешний вид электросчетчика СО505 сзади
Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:
Монтаж электрощита для счетчика
Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы.
Важно! Счетчик необходимо установить на высоте не более 180 см (на уровне глаз). Это очень важное требование от пломбировщиков и проверяющих. Да и вообще, гораздо легче снимать каждый месяц показания без помощи табуретки.
Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.
Устанавливаем счетчик, монтируя его на саморезы к пластиковым вставкам.
Клятвенно обещаем себе, что впредь такие щитки использовать не будем, а счетчики будем ставить только на дин-рейку.

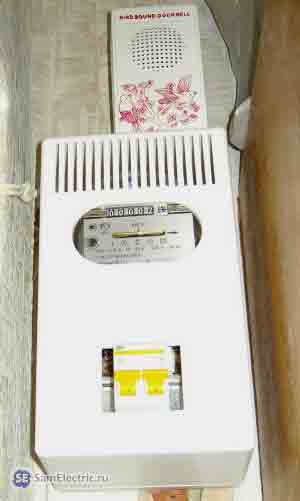

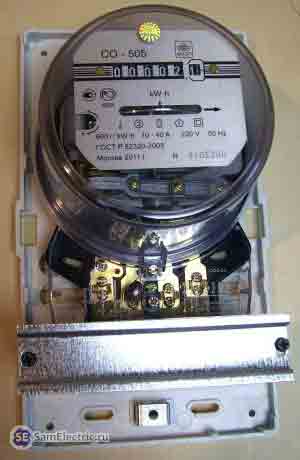

В процессе монтажа электросчетчика. Внизу — дин-рейка для автоматов
Важный момент. Клеммы электросчетчика имеют по два винта. Перед монтажом каждого провода его необходимо зачистить на всю длину, а затем зажать провод на дальний винт. Убедиться, что провод механически прочно закреплен в клемме. Только после этого затягиваем ближний винт.
После того, как клеммы будут опломбированы, исправлять огрехи монтажа подходящих проводов будет очень проблематично. И кто будет платить за повторное пломбирование?
Схема подключения счетчика в принципе простая, главное — делать всё правильно и надежно.
Схема подключения электрического счетчика СО 505
На схеме показан один защитный автомат, но их может быть несколько, каждый — на свою группу и свой ток. По выбору автоматов в зависимости от тока и мощности нагрузки — рекомендую мою статью.

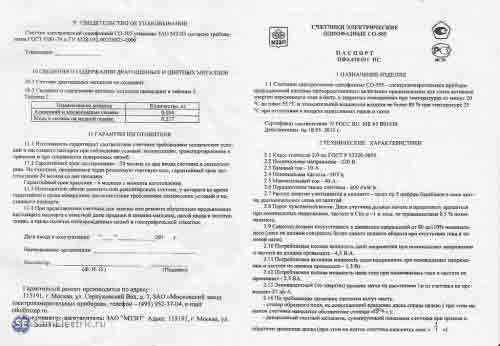

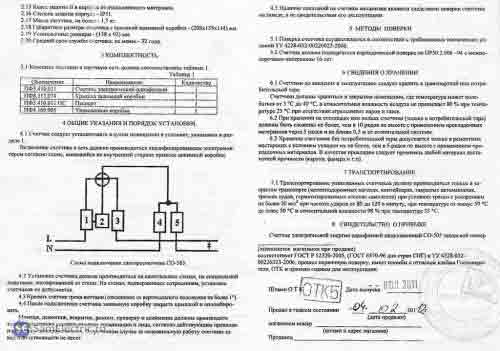

В конце статьи приведена инструкция к счетчику, в которой тоже есть схема подключения. Эта схема типовая, так можно подключать абсолютно любой однофазный счетчик прямого включения.
Итак, провода подключили согласно схеме подключения. Важно, чтобы провода не были натянуты, а свободно подходили к счетчику и автоматам. Для этого надо заранее продумать, какой длины провода будут нужны. Площадь сечения проводов для подключения счетчика внутри щитка в данном варианте — не менее 2,5 мм 2
В качестве автоматических выключателей применен один двухполюсный на 25А. Что для однокомнатной квартиры с суммарной мощностью электроприборов 5 кВт и старой электропроводкой вполне достаточно.
В случае переделки электропроводки или подключения мощных нагрузок нужно не увеличивать номинал автомата, а прокладывать новые линии.
Перед тем, как одеть верхнюю крышку, надо попросить хозяина включить все мощные электроприборы, какие есть в доме. А заодно согреть чайку на электрочайнике ;).
Если после одной — двух минут такого экстремального использования электросети не возникло подозрительных запахов, звуков, и, не дай Бог, искрения — то можно считать, что работа выполнена. И счетчик должен крутиться с соответствующей скоростью. И в правильную сторону)))
Одеваем верхнюю крышку, и вот, всё готово:
Монтаж и подключение нового электросчетчика СО-505
В заключение — обещанная инструкция (паспорт) к счетчику СО-505, в которой приведена также схема подключения.
Счетчик электрический однофазный СО-505. Паспорт стр.1
Счетчик электрический однофазный СО-505. Паспорт стр.2
Апдейт статьи: ещё фото установки и схемы подключения электрического счетчика в корпусе щитка ЩК-26. Выглядит убого, но таковы реалии большинства домов частного сектора:

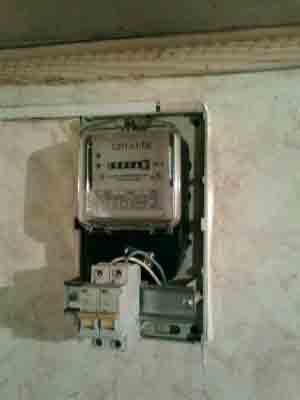

Домашний электрический счетчик
Грубая ошибка — должно быть не два автомата, а один двухполюсный автомат! Это можно в данном случае исправить, использую обычную скрепку.
А как вы подключаете своими руками счетчик у себя дома? Пишите в комментарии!
Если статья оказалось полезной или появились вопросы —
пожалуйста, оставьте комментарий.
(ниже, через форму ВКонтакте, или через обычное комментирование)
на “Как подключить домашний электросчетчик”

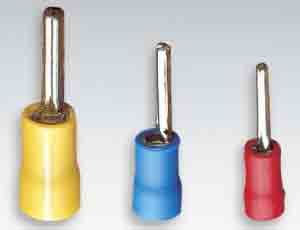

На многожилках (тем более старых) имеет смысл делать опрессовку или наконечники или бандаж пропаянный.
Сергей, абсолютно верно. Старые многожильные провода как правило сильно окислены. Конечно пропайка и наконечники — лучшее решение, если только замена провода не осуществима.
Можно ли к этому счетчику подключать алюминиевые провода (на вход)? И самая интересная фотография, с открытой крышкой и установленными автоматами, у Вас пропущена.
Алюминиевые провода конечно можно.Только сечение должно быть подходящим. Часто при замене счетчика выбирать не приходится, на вход прикручиваются старые провода, поскольку замена вводного провода — хлопотное занятие, и хозяева не хотят на это идти.
Фото пропущено, его не было, но там ничего интересного…
Дело в том, что на старом счетчике контактные площадки были белого цвета, к ним подходили (и отходили) алюминиевые провода (d=3,5 мм), а на новом счетчике СО-505 контактные площадки желтого цвета (медь?). Не будет ли в этом случае окисления алюминий+медь, или не обращать внимания на цвет контактов на счетчике? Или есть какие нибудь переходники, и др.? Подключение счетчика такое: столб — алюминиевые провода — счетчик — автоматы — дом.
Насколько мне известно, контакты счетчика сделаны из металла, одинаково хорошо контактирующим и с медью, и с алюминием. Точно не знаю, какой-то стальной сплав.
Алюминий (новый!) на вводе применяется почти наравне с медью, поскольку цена алюминия толстого сечения ниже, чем меди для того же тока.
Счетчику все равно, из чего провод. Это как розетки и выключатели, туда можно подключать хоть медные провода, хоть алюминь
У меня к счетчику подходят старые гибкие многожильные провода.
Как лучше подключить в этом случае?
Лучше на многожильный одевать и опрессовывать наконечники. Они делают концы провода жесткими, так контакт в счетчике гораздо надежней. Полное название — наконечник штыревой втулочный изолированный.
Спасибо автору. Но все-таки халтура. Зачем выломали лишние пластм. вставки для установки «автомата» на посл. фото? Чтобы было эстетично видно кусок дин-рейки и контакты? Задняя панель закреплена на трех саморезах, дин-рейка не прикручена. А на посл. фото не хватило изоленты, поэтому и залепили провода пластырем. Я бы такую работу не принял. Единственное полезное-так это то, что нужно перед установкой крышки включить максимум потребителей.
Павел, этот щиток — самый бюджетный и неудобный вариант, стараюсь его не ставить. В данном случае надо было поставить счетчик в ту же узкую нишу, а более удобного подходящего размера уйти не удалось. Короче, отражена российская действительность.
Теперь отвечаю по замечаниям.
Пластмассовые вставки не выламывал — исходно ЩК-26 на 5 автоматов, два крайних закрыты.
Пластырем? Разве электрики пользуются пластырем? Это проводки к кнопке звонка, хозяин просил пока оставить как было…
Не скажете зачем нужна металлическая скоба снизу в этом щитке, в комплекте еще идет винт с гайкой, я так понял для этой скобы, но что туда прикручивается?
Ноль. Но это ненадёжно. Лучше купите отдельную нулевую шину.
И вообще такие щитки не рекомендую.
всем доброго дня у меня вопрос не по теме но про бытовую технику а именно в частном доме двухконтурный котел точнее вода в ванной
начал щипать при замере оказалось 65 вольт в доме электропроводка без заземления вызванный представитель фирмы ставивший котел рекомендовал сделать заземление в розетку от которой запитан котел но считаю он должен был найти неисправность в котле а такой совет это его нежелание возиться или я не прав
Как меряли, 65 Вольт между чем и чем?
Несомненно, электрокотел должен быть заземлён. Причём, это надо делать и через заземляющий контакт розетки, и отдельным защитным заземлением (провод желто-зеленый), прикрученным к заземляющей клемме (корпусу) котла.
А то, что 65 В (предполагаю, между корпусом котла и заземленными предметами типа водопроводных труб) — это нормально, хоть и нехорошо. Дело в том, что ТЭН, установленный в котле, через год-два теряет качество изоляции, и начинает потихоньку пропускать фазу на корпус. Замена ТЭНа раз в три-четыре года — это норма.
В чём действительно не прав представитель — в том, что подключили котел без заземления. Опасно это. На первое время можно соединить все металлические предметы в ванной проводом, а потом проведёте землю.
я не уточнил котел газовый, наряжение 65вольт между гусаком смесителя и самой ванной,и тем не менее согласен капитальное заземление нужно.
Очень познавательная статья! Но мы, суровые уральские электрики обычно все меняем под нагрузкой (помогает при перефазировке счетчика)Желательно при замене счетчика менять не только автоматы, но (раз уж влезли), агитировать хозяев квартиры на замену вводных проводов (на счетчик) и ставить 2х-полюсный автомат вместо пакетника. Тогда и электрику выгоднее и хозяину спокойнее.
Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт.
Последовательная инструкция по установке есть на этом сайте: remont220.ru/articles/index.php?id_news=2280
Главное — при монтаже нового электросчетчика учесть, что его надо ставить немного выше старого.
Так как старых проводов может не хватить!
Новый прибор счета СО-505 2006 года выпуска, ранее данный прибор не использовался, лежал в заводской коробке. Можно ли его установить сегодня? С какого времени будет исчисляться межповерочный интервал? Чем это регламентировано?
Установить нельзя, если он пролежал более года со дня выпуска.
Всё подробно расписано в паспорте.
В этом случае нужно руководствоваться ПУЭ-6, п. 1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.
На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет.
http://www.samelectric.ru/elektrika/kak-ustanovit-domashnij-elektroschetchik.html
Инструкция как подключить однофазный электросчётчик
В условиях нынешней экономики цены растут на все и коммунальные услуги не исключение. Для того чтобы хоть как-то сэкономить на электрической энергии, необходимо по мнению специалистов использовать счетчики подсчета потребления электрической энергии. Читайте руководство по подключению трехфазного счетчика на этой странице .
Перед непосредственной покупкой устройства необходимо будет определиться, какой именно счетчик необходим:
Все счетчики обладают высокими техническими характеристиками. Тем не менее, каждый з них имеет свое собственное предназначение. Так, к примеру, трехфазные счетчики стоит использовать в производственных цехах, загородных или частных домах и в зданиях административного типа. Что же касается однофазного счетчика, то его как полагается используют в многоквартирных домах для контроля за подачей электроэнергии в квартиру.
На фото показана схема подключения однофазного счетчика
По мнению специалистов, однофазный счетчик имеет следующие преимущества:
- Небольшие габаритные размеры, которые позволяют выполнять монтаж оборудования непосредственно в маленькие щитовые шкафы на дин—рейку.
- Этот тип прибора выдает наилучшие точные показатели. В основном этот момент полностью зависит от микроконтроллера. Следует обратить внимание, что в случае с индукционным счетчиком для этого применяют механический элемент и алюминиевый диск.
- Также необходимо упомянуть о том, что статический вариант однофазного счетчика не обладает вращающимся элементом, конечно если сравнивать его с магнитным однофазным счетчиком, образующим магнитное поле.
- Контроллер этого типа может быть, как однотарифным, так и двухтарифный, и даже трехтарифным. Данное свойство позволяет использовать устройство учета электрической энергии даже на производстве.
Само собой, что любой механизм единовременно может обладать массой достоинств и недостатков. К примеру, цена на данный тип оборудования значительно превышает цена на многие приборы из этой категории. Также необходимо учитывать и сложности в случае с монтажом статического прибора из-за наличия микросхем.За счет плавного изменения мощности можно добиться плавного понижения и повышения температуры на жале паяльника.
Почитать отзывы можно здесь
Для того чтобы не ошибиться с выбором устройства учета электрической энергии, необходимо помнить о основных моментах, которые и различают все счетчики между собой:
- Период эксплуатации устройства;
- Тарификация прибора учета электроэнергии;
- Класс точности данного типа оборудования.
Также нужно отметить, что все однофазные счетчики подсчета электроэнергии бывают трех основных видов:
Индукционный однофазный счетчик на фото
- Индукционный – устройство отвечает высоким техническим характеристикам и часто используется для монтажа в небольших городских квартирах.
- Статический – оборудование является самым инновационным, потому как в нем используется микросхема, которая поваляет забыть о механических вращающихся элементах, способствующих образованию погрешностей и потерям учета электроэнергии.
- Магнитный – этот вид контроллера использует для учета электроэнергии магнитное поле, которое оказывает непосредственное влияние на вращающийся элемент. Смотрите руководство как правильно паять паяльником здесь: http://howelektrik.ru/elektrooborudovanie/instrumenty/payalniki/rukovodstvo-kak-pravilno-payat-payalnikom.html .
Магнитый однофазный счетчик на фотографии
Однофазный счетчик считается самым элементарным типом приборов учета электрической энергии. При этом стоит отметить, что если в случае с трехфазным «собратом» существует огромное количество принципиальных схем подключения, то в случае с однофазным устройством она всего лишь одна. Единственное, что может немного изменить схематическое введение однофазного прибора учета электроэнергии, так это тип установки.
Итак, при необходимости подключения однофазного электрического счетчика пользуются следующей схемой:
На картинке схема подключения счетчика электроэнергии однофазного
При этом необходимо помнить ряд основных моментов:
- В стандартном электрическом счетчики существует несколько контактов, каждый из них в ответе за определенную подводку. Если рассматривать все провода по порядку, то можно увидеть, что они располагается следующим образом:
- фаза,
- нагрузка, провод «0»,
- провод выхода на «0» непосредственно в помещение.
- Обратить внимание следует и на винт, потому как он имеет не последнюю роль при установке оборудования данного типа.
То же самое касается и двухтарифного однофазного счетчика. Схема его подключение ничем не отличается от стандартного ее исполнения.
На снимке показана схема подключения двухтарифного однофазного счетчика
В том случае, если установка будет производиться непосредственно на столбе, то стоит использовать схему, которое будет учитывать прямое врезание в сеть с напряжением 220В или 380В. Не следует забывать, что при подключении однофазного прибора учета нужно следовать технике безопасности. Что касается схемы, то в соответствии с нормативами ее наносят на внутреннюю сторону крышки счетчика. Ознакомиться с обзором инфракрасных обогревателей с терморегулятором для дачи можно здесь .
Схема подключения однофазного электронного счетчика на столбе на картинке
Итак, теперь стоит приступать к непосредственной установке оборудования.
При подключении однофазного счетчика необходимо выполнить следующие манипуляции:
- Проверить счетчик на целостность и отсутствие повреждений.
- Затем стоит приобрести дин-рейку, если таковая не имеется в наличие.
- После проверяют провода и выполняют их подводку: все в соответствии с цветом. Но не следует забывать о заземлении.
- Перед установкой однофазного счетчика необходимо будет произвести монтаж автомата, который будет выступать в качестве защитного устройства. Он будет оберегать квартиру от перепадов напряжения.
На схеме показано, как следует подключать в щитке однофазный счетчик
Сегодня существует широкое многообразие однофазных счетчиков учета электроэнергии. Разработан огромный модельный ряд, различающий устройства по типу и внешнему виду:
- однофазный Меркурий 201 – для подключения устройства необходимо ознакомиться со схематическим исполнением, которое нанесено на крышку прибора.
На фото показана схема подключения счетчика однофазного Меркурий 201
Для того чтобы максимально упростить процесс подключения счетчика учета электрической энергии стоит рассмотреть весь процесс на счетчике типа Меркурий 206. Специально для этого ниже прикреплена видеоинструкция.
На фото однофазный многотарифный счетчик Нева МТ1 с пультом
Внимание! Этот контроллер Нева МТ1 ни в коем случае нельзя подключать к трансформатору напряжения. Этот момент прописан в сопутствующей документации и может привести к большим проблемам с бытовыми приборами.
На схеме показано подключение однофазного счетчика через трансформатор тока
В любом случае, лучше один раз увидеть, чем сто раз прочитать про то, как необходимо выполнять подключение того или иного устройства. Так что в стандартном случае, к пример,у с однофазным счетчиком меркурий 230 и его врезанием в однофазную сеть стоит воспользоваться следующим видеоматериалом.
Смотрите видеоруководство по сборке щитка с однофазным счетчиком:
Главное, что должен помнить хозяин квартиры иди дома при подключении однофазного счетчика – это то, что устройство нуждается в дополнительных защитных автоматах. Причем тут больше нужду испытывают бытовые приборы, которые могут пострадать от резкого скачка напряжения.
http://l2aurora.ru/elektrika/kak-podklyuchit-odnofaznyj-elektroschyotchik-osobennosti-vidy-i-i-ustrojstvo-sxemy-podklyucheniya-i-instrukciya-kak-pravilno-podklyuchit-schetchik-elektroenergii-merkurij-201/
Как установить счетчик электроэнергии своими руками
Счетчик учета количества потребляемой электроэнергии – это не столько полезный, сколько необходимый прибор. Жилые или промышленные помещения, не оборудованные данным устройством, но потребляющие электрический ток считаются незаконным. Владельцы таких домов облагаются большими штрафами, а дома отключаются от электрической сети. Потому установка счетчиков электроэнергии – это просто необходимая мера.

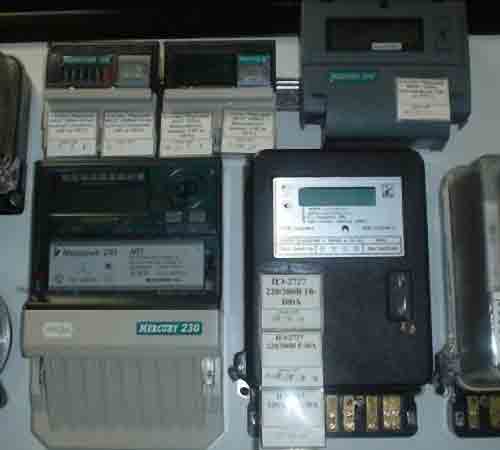

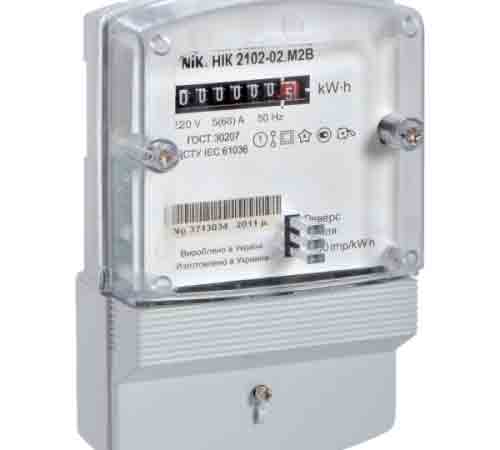

- Самый распространенный вид счетчиков, который используется на протяжении многих лет – механические. Второй, более молодой вид счетчиков – электронные. Механические счетчики работают по принципу вращения в них круглых металлических элементов. Протекающий через устройство ток инициирует движение этого элемента. Учет потребляемой энергии ведется исходя из количества пройденных кругом оборотов. Такой вид счетчиков имеет более низкую стоимость, чем электронные, интервалы между их проверками также больше, однако точность показаний не всегда абсолютно верна.

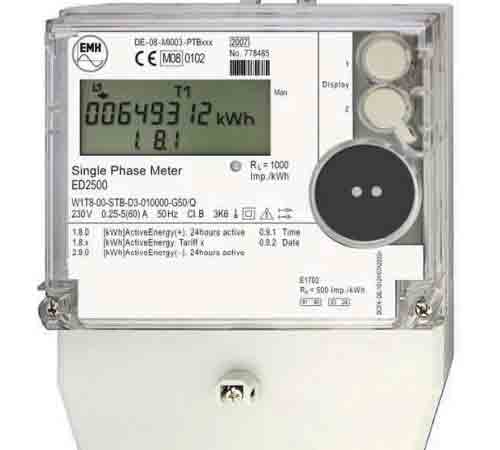

- Электронные счетчики электроэнергии работают по другому принципу. Здесь нет механических элементов, а учет ведется за счет полупроводников или микросхем. Отсутствие механики обуславливает отсутствие движущихся элементов. Информация о поступающем токе напрямую передается с датчиков напряжения. Данное устройство имеет более высокую стоимость, но дает наиболее точный результат.
- Еще одно важное различие счетчиков – количество поддерживаемых ими фаз. Устройства с одной фазой и с тремя подключаются соответственно в сеть с одной или тремя фазами. Существуют разновидности трехфазных устройств, которые подключаются к сети с одной фазой. Что касается однофазных счетчиков для сетей с тремя фазами, то в данном случае устройств понадобится три.
- Одна из основных характеристик, которая играет на руку самому потребителю электроэнергии – точность показаний прибора или же его погрешность. Ранее данный показатель варьировал от 0,2 до 2,5%. Основная масса устройств имела максимально разрешенный процент неточности в показаниях. Но после того как был введен новый государственный стандарт учета погрешности для бытовых измерительных приборов, цифра эта уменьшилась до 2%. Соответственно и большинство продаваемых приборов имеют именно такой показатель неточности в своих измерениях.
- Еще одна характеристика бытовых и промышленных счетчиков – способ подключения. Подключаются они напрямую или же через трансформатор тока. Данная характеристика важна при подключении и рассчитывается исходя из общей нагрузки на электрическую сеть. Если эта цифра не превышает 100 А, то допускается прямой способ подключения. Если же показатель превышен, то необходима дополнительная установка оборудования, которое имеет вторичный ток в 5 А. Выбирая счетчик, ориентируются не только на суммарную нагрузку сети, но и на класс напряжения самого устройства. Этот показатель чаще всего равняется 220, 380 или 100 В.
- Учитывать класс напряжения подсчитывающего ток устройства важно потому, что это напрямую влияет на тип установки. К примеру, если оборудование устанавливается на высокой стороне, то при установке также монтируются в сеть трансформаторы напряжения измерительные, которые на выходе дадут цифру не более 100 В. Высокой сторона считается в том случае, если непосредственно на входе в сеть расположена высоковольтная линия с показателями от 6 до 10 кВ, или же если есть в наличии высоковольтные трансформаторы.
- Следующая характеристика счетчиков – их тарифность. Самыми распространенными в частных домах являются устройства с учетом только лишь одного тарифа. Двухтарифные и многотарифные счетчики более дорогие и требуют оформления соответствующих документов, потому в частных домах их не используют. Кроме того, для физического лица деление на тарифы не всегда предоставляется. Это необходимо в основном юридическим лицам, то есть различным промышленным или офисным зданиям. Суть многотарифного счетчика в том, что он ведет подсчет по нескольким заданным тарифам. К примеру, тариф дневной и ночной.
Установка и замена счетчиков электроэнергии требовательна не только к схемам подключения, но и к остальным этапам установки и подготовки к ней, которые сводятся к таким правилам:
- Выбор помещения для установки. Для установки выбирают сухие помещения, которые не создадут помех при монтаже и обслуживании прибора. Температурный диапазон помещения допускается от 0 до +40оС. Если предполагаемое место установки не вписывается в данные параметры, то их организовывают путем утепления и подогрева шкафа напряжения.
- Выбор места установки. Существуют прописанные правила, которые определяют возможные места установки счетчика. Монтаж разрешено проводить на стенах, на панелях и в щитах учета, в шкафах, в релейных отсеках комплектного распределительного устройства.
- Выбор способа крепления. Возможные варианты – на щитках из металла, на щитках и боксах из пластика, на щитках из дерева.
- Выбор высоты монтажа. Оптимальное расстояние от уровня пола составляет 80-170 см. Счетчик должен располагаться на уровне глаз, это облегчит его облуживание и снятие показаний.
- При монтаже оборудования следят за углом его наклона, он не должен быть более 1о, так как больший наклон создаст дополнительную погрешность учета расхода электрического тока. Данное замечание актуально только для индукционных приборов.
- Выбор размера конструкции для установки. Под конструкцией имеется в виду ниша, шкаф или щиток, в котором разместиться прибор учета. Размер данного элемента подбирается таким образом, чтобы обеспечить доступ ко всем выводным элементам и самому счетчику.
- При подключении проводов обязательно учитывают их цветную маркировку. Все провода зачищают не менее чем на 12 мм.
- Предусмотреть установку автоматических выключателей перед счетчиком. Данная мера поможет при замене или ремонте оборудования, так как даст возможность отключить питание на период проведения работ. Контролирующие энергопотребление организации часто предъявляют претензии в хищении энергии, если рубильники установлены перед прибором учета. Чтобы избежать такого рода проблем, необходимо позаботиться о пломбировании этого элемента. Для этого автомат устанавливают в специальный пластиковый бокс, который имеет ушко для пломбы.
При покупке электросчетчика следует обратить внимание на уже готовые электрические щитки, в которых имеются все необходимые комплектующие. Если таких щитков нет, то необходимо приобрести следующие предметы:
- Счетчик.
- Щиток – коробка из дерева или пластика, в которую устанавливают все оборудование.
- Выключатели автоматы.
- Планка для монтажа выключателей – дин-рейка.
- Контактная пластина, желательный материал – медь. Данная деталь должна быть рассчитана на присоединение не менее 10 проводов.
- Трехжильный кабель с сечением не меньше 3 мм, количество – около 1 м.
- Саморезы для крепления в щитке всего оборудования. Выбирают продукцию с широкой шляпкой из нержавейки, для этой цели подходят также дюбеля из пластмассы.
Подключение счетчика электроэнергии выглядит так:
- Для начала необходимо предварительно распределить все оборудование в щитке, чтобы разметить место под каждую деталь и убедиться, что компактность щитка не создаст помех при работе со счетчиком и его обслуживании. При распределении все детали прикладывают таким образом, чтобы осталось достаточно места под крепежные элементы.
- Закрепляют пластину, дин-рейку и счетчик на размеченные для них места.
- Выключатели автоматы фиксируют на рейке щелчком.
- Приступают к разводке проводов, схема подключения выглядит так:
- Разводка проводов начинается с вывода фазы непосредственно на автоматические выключатели бытовой техники, которые имеются в квартире. Такими отдельными автоматическими выключателями оборудуют электрические плиты, водонагреватели, система теплого пола или автономного отопления и т.д. Они необходимы для того, чтобы не создавать перепадов напряжения в общей сети и не перегружать ее.
- Чаще всего фаза электросчетчика находится на трех контактах с левой сторона, но для точного ее определения необходимо изучить схему прибора. Для вывода фазы на отдельные автоматы разрезают оболочку кабеля и вытягивают из него жилу красного или коричневого цвета. Отмеряют необходимую длину провода, при этом учитывают, в какой плоскости он будет монтироваться – вертикально или горизонтально. Тянуть провод по диагонали категорически запрещается.
- Извлеченный из кабеля провод зачищают на 2 см, вставляют в предназначенную для него клемму и закручивают крепежными элементами. Со стороны выключателя автомата провод зачищают не более чем на 1 см. Далее из проводов формируют перемычки в форме буквы П, зачищают все концы и подключают в систему все расположенные по соседству выключатели автоматы. Важно проследить, чтобы во время подключения проводов в автоматы они ложились без нахлеста друг на друга, иначе соединение будет перегреваться.
- После подключения фазы выводят ноль. Для него выбирается любой другой цвет провода. Также отмеряется необходимая длина от устройства учета электроэнергии до медной пластины. Чаще всего клеммой для нуля служит самая первая справа клемма или же четвертая с левой стороны. Провода для нуля зачищают и подключают с обеих сторон.
- Щит к стене крепится уже после подключения счетчика. Размечают место установки, просверливают отверстия и прикручивают щит к стене саморезами.
- Установка заземления. Для щитков из стали заземление выполняется по схеме счетчик – щит – контактная пластина. Если щит выполнен из не проводящего электричество материала, то заземление выводится сразу на пластину.
Перед подключением счетчика к сети необходимо уточнить в органах контроля возможность самостоятельного проведения этих работа. Часто работники данных учреждений допускают самостоятельную установку и только проверяют правильность конструкции и пломбируют счетчик.
Счетчики с трехфазной системой устанавливаются в тех местах, которые имеют высокий показатель энергопотребления. В частных домовладениях данная цифра не высока, потому зачастую устанавливаются однофазные устройства. Но если же потребление превышает показатель 10 кВ, то используют трехфазную систему.
Трехфазная система выдает на выходе не привычные 220 В, а 380 В, что удобно и просто необходимо для проведения некоторых работ, таких, как электросварка. Такое оборудование исключает перепады напряжения в доме, на котором оно установлено, и в соседних строениях. Это помогает увеличить срок эксплуатации всех электрических бытовых приборов и полностью исключает их поломку при резкой смене напряжения в сети.
При установке трехфазного прибора не нужно монтировать проводку большого сечения, так как в данном случае действует закон Ома. Приборы с тремя фазами бывают прямого включения или косвенного. Второй вариант применим для трансформаторов тока и очень больших нагрузок в сети. Для частных домовладений достаточно прямого подключения, которое работает при нагрузке до 100 А и мощности до 60 кВ.
Такое оборудование, как счетчик электроэнергии трехфазный, оптимально устанавливать в специальных щитах, которые имеют платформу и крепление на 3 винта. Монтируется оборудование достаточно быстро, алгоритм крепления всех элементом схож с подключением однофазного счетчика и уже описан выше, а сама схема подключения выглядит так:

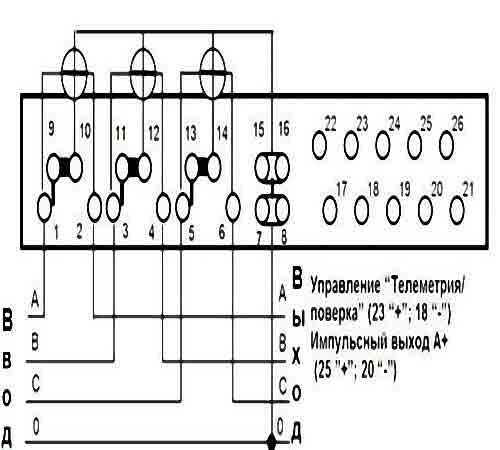

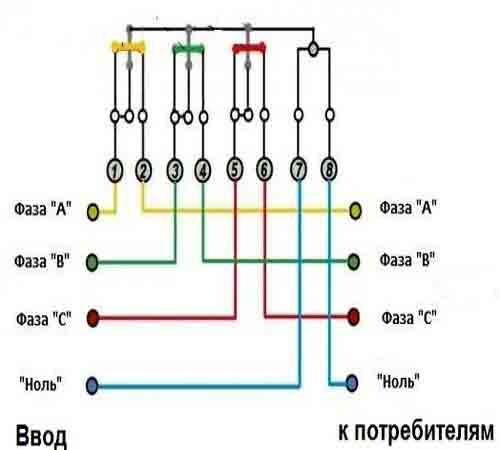

Схема подключения в деталях:
- Питающий кабель имеет три фазы, пятый проводник для заземления и ноль, он заходит в электрощит. Желтую фазу подключают на первый контакт, зеленую на третий контакт, а красную на пятый. При подключении фаз важно не ошибиться, иначе прибор будет выдавать ошибку. Определяются фазы с помощью специального прибора или методом проб и ошибок. То есть после подключения одной фазы проверяют прибор на наличие ошибок и действуют далее, пока не будут подключены все провода.
- Выводится энергия из прибора с контактов номер 2, 4 и 6.
- На 7 и 8 контакт приходит ноль.
- Заземление, а точнее его проводник, крепится на специальную шину. Обязательна связка ноля с землей, это защищает от перенапряжения в сети.
- Схема для индукционных трехфазных приборов старого образца выглядит немного иначе. Здесь первая фаза приходит на первый контакт, далее делается перемычка между этим контактом и следующим, а фаза к нагрузке подходит уже с третьего. Также подключаются и остальные фазы – перемычки между контактами 4 и 5, 7 и 8. Вход осуществляет на 4 и 7 контакте, а выход на 6 и 9.
- Новые образцы электронных приборов оборудованы дополнением, которое подключает к сети систему дистанционной передачи данных. Это обуславливает наличие дополнительных контактов.
© Строительный портал STROYPORTAL 2011-2020. Статьи о ремонте, строительстве, стройматериалах.
Копирование информации с сайта возможно только с разрешения редакции или с указанием прямой ссылки на первоисточник. Юридическое обоснование
http://strport.ru/elektrooborudovanie-svet-osveshchenie/kak-ustanovit-schetchik-elektroenergii-svoimi-rukami
Схема подключение электросчетчика, самостоятельная замена и установка, как выбрать и подключить электросчетчик
Электрический счетчик являет собой прибор учета потребляемой электроэнергии в течение суток. Он улавливает как постоянный, так и переменный ток. Единицей измерения энергии может быть кВт/ч или А/ч. Бытовые электросчетчики применяются там, где ведется легальный учет энергии.
Практически каждая современная квартира оборудована старым советским счетчиком учета энергии, однако и этот, казалось бы, вечный прибор со временем выходит из строя и требует замены. О том, как поменять электросчетчик, мы и поговорим.
Как выбрать электросчетчик, какой счетчик лучше, выбор места установки
По характеру конструкции различают механические (индукционные) и новые электронные счетчики. В целом и те, и другие хороши для использования в бытовых условиях, однако цифровые модели стоят дороже. Их имеет смысл устанавливать только там, где есть вероятность падения среднесуточной температуры ниже нуля градусов. Если же предполагается традиционная установка электросчетчика в квартире или на отапливаемом этаже, то не стоит переплачивать.
По количеству фаз выделяют однофазные и трехфазные аппараты. Здесь необходимо отталкиваться от характера сети в конкретном доме. Правда, уже выпускают и трехфазные электронные электросчетчики для однофазных сетей и наоборот.
По классу точности разделяют приборы с показателями от 0,5s до 2,5, где показатель в 2,5 единицы характеризует прибор как наименее точный (максимальная погрешность в нем составляет 2,5%). Современные стандарты меняются, и счетчики с маркировкой «2,5» уже не котируются. На данный момент самыми ходовыми являются конструкции с показателем 2,0.
Решая, какой электросчетчик лучше, важно обратить внимание на способ подключения. Оно может выполняться напрямую (если нагрузка в сети меньше 100 (А)) либо через трансформатор.
Правильная замена, установка и подключение электросчетчика в квартире
Особенностью однофазных счетчиков является то, что один провод (фаза) питает все приборы в доме (бытовую технику, освещение, розетки). В трехфазных моделях эти функции разведены, поэтому они считаются более безопасными. Для удобства рассмотрим, как подключить электросчетчик разных моделей.
Однофазный прибор имеет четыре клеммы (мы их разделили по номерам), именно через них и осуществляется связь между квартирой и общей электросетью. Для того чтобы произвести замену электросчетчика, обесточьте жилище и снимите старый контроллер. Прикрутите на нужное место новый щиток. К первой клемме подсоедините провод-фазу от электросети (обычно имеет красный цвет, но если сомневаетесь, поднесите к нему индикаторную отвертку, она загорится). В клемму № 2 подключаем фазу от квартирной сети, первая цепочка готова. В таком же порядке подключаем к клеммам № 3 и 4 нули от общей и домашней сети. Схема подключения электросчетчика прилагается.
С трехфазным аппаратом дело обстоит немного сложнее. Подключим прибор к 4-проводной сети общим напряжением 380 (В). В счетчике трехфазного типа имеется 8 клемм. Установка электросчетчика в квартире идет аналогично работе с однофазным прибором, только количество фаз здесь больше. Чтобы не допустить ошибки во время работы, важно соблюдать цветовую маркировку проводов. Сначала (в клеммы № 1, 3, 5, 7) подключается провод одного цвета из общей сети, затем крепится провод этого же цвета от домашних коммуникаций (в контакты № 2, 4, 6, 8). В целях соблюдения безопасности входные провода проходят через четырехполюсный вводной выключатель, впоследствии он разделяется на однополюсные автоматы для каждой группы приборов. Все это отображено на второй схеме подключения электросчетчика.
Трехфазный агрегат рекомендуют подсоединять к сети, питающей коттедж. В обычных же квартирах хорош и однофазный образец.
http://zona-postroyki.ru/elektroprovodka/sxema-podklyuchenie-elektroschetchika-samostoyatelnaya-zamena-i-ustanovka-kak-vybrat-i-podklyuchit-elektroschetchik.html
Как подключить счетчик самостоятельно: однофазный и трехфазный
Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.
Один из вариантов корпусов для счетчика
Подключение счетчика: правила и основные требования
Точно все требования прописаны в ПУЭ, а основные правила такие:
- Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
- Закрепляется на высоте 0,8-1,7 м.
- Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм 2 (для однофазной сети это ток 25 А, что сегодня очень мало).
- Проводники используются изолированные, без скруток и ответвлений.
- При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.
Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

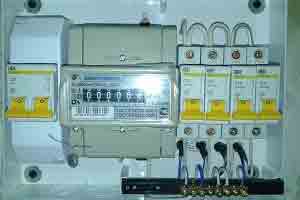

Комплектация входного щитка
В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.
Установка счетчика на столбе
Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат. Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

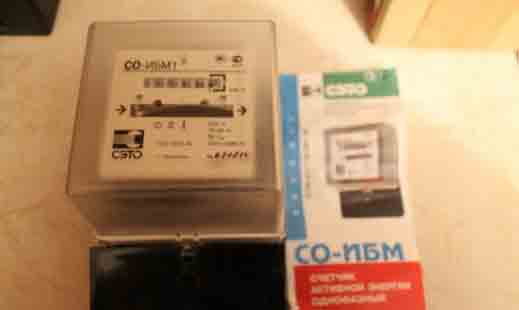

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.
Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.
Как подключить однофазный счетчик
Если расшифровать схему, получается следующий порядок подключения:
- К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
- К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.
Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).
При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.
Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.
Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.
Схема подключения однофазного счетчика электроэнергии
Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.
Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.
Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

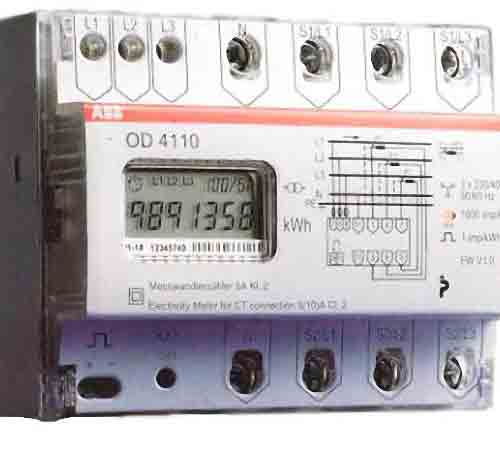

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.
Как подключить трехфазный счетчик
Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.
Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.
Схема подключения трехфазного счетчика
Как подключить однофазный электросчётчик своими руками?
Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.
По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.
По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.
Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.
Инструменты для подключения
Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.
Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:
- плоскогубцы, бокорезы;
- нож монтажный;
- съёмник изоляции;
- отвёртки;
- отвёртка-индикатор;
- дрель, перфоратор;
- молоток;
- стрелочный тестер или цифровой мультиметр;
- медный монолитный провод;
- дюбеля, шурупы.
Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.
- Во-первых. счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
- Во-вторых. у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.
Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.
Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.
Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.
Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.
Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.
Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.
Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.
- Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
- Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
- Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
- После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.
Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.
Как подключить однофазный счетчик электроэнергии: необходимые материалы и порядок действий, схема подключения
При всем многообразии электросчетчиков, их можно разделить на две основные группы:

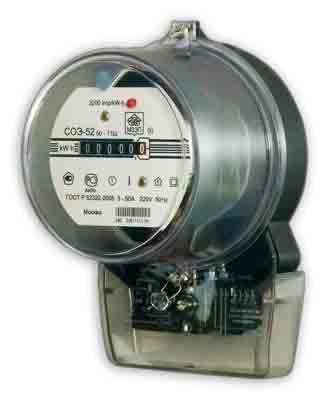

Индукционные электросчетчики. пожалуй, знакомы каждому с детства. Черный корпус, прозрачное стекло, за которым видно, как вращается колесико, а на специальных барабанах указывается расход.
Класс точности этих приборов довольно низок — превышает 2.0, при этом при малых нагрузках погрешность увеличивается. Также высок уровень потребления энергии самими счетчиками.
Замечание специалиста: существенными недостатками старых моделей электросчетчиков являются их большой размер и низкий уровень защищенности от кражи электроэнергии.

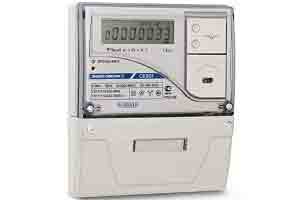

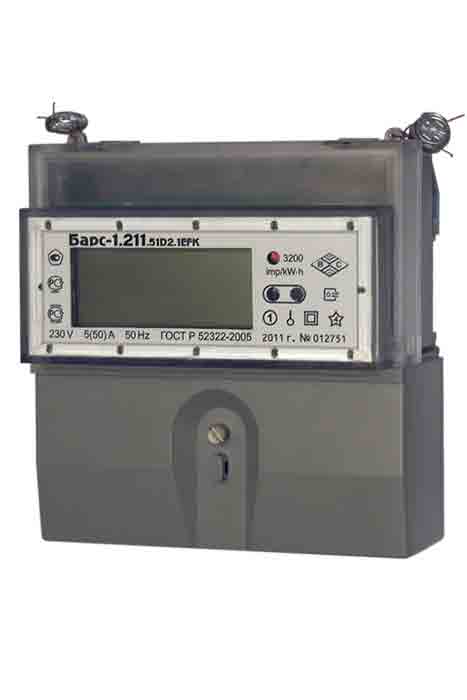

На смену индукционным приборам приходят электронные со встроенным микроконтроллером и высоким классом точности.
Такие аппараты могут учитывать многотарифность и хранить учетные данные.
К ним практически невозможно незаметно подключиться. Несмотря на свои преимущества, они стоят намного дороже механических аналогов и не защищены от перепадов напряжения в сети.
Схема подключения однофазного электросчетчика. (Для увеличения нажмите) Схема подключения универсальна для всех типов электросчетчиков и не зависит от производителя и модели прибора.
Практически во всех марках имеется четыре клеммы. Маркировка может отличаться в разных моделях, но схема подключения должна оставаться одной.
К 1 и 2 клемме подключаются фазовые провода, которые имеют белый, черный либо коричневый цвет. Нулевые кабели (голубые или синие) подсоединяются к 3 и 4 клемме.
Если на электросчетчике имеются добавочные клеммы, то они предназначены для обслуживания прибора или предусмотрены для автоматизации или других целей. Для правильной работы электросчетчик всегда должен устанавливаться и взаимодействовать с УЗО.
Также при подключении рекомендуется использовать двухполюсный вводной автомат, который устанавливается перед счетчиком.
При такой схеме подключения в случае аварии разрывается не только фазный, но и вводной провод.
Кроме этого, к УЗО может быть подключено освещение. Как и счетчик, выключатель должен быть опломбирован. Ввиду того, что сделать на нем это невозможно, необходимо купить щиток (бокс) для установки его в доме, отдельно в квартире или на улице.
Возможно, Вас заинтересует статья о двухтарифных электросчетчиках Меркурий.
Статью о том, как опломбировать счетчик электроэнергии, читайте здесь .
Чтобы установить счетчик, вам понадобится:
Опломбированный электросчетчик.
- Крепление (винты или DIN-рейка, стяжки, саморезы).
- Бокс (пластиковый либо металлический).
- Автоматы и, в случае необходимости, УЗО.
- Шины с пластиковыми держателями. Нулевая имеет синий цвет, защитная – желтый либо зеленый.
- Монтажный моножильный провод из меди.
- Красные и синие термоусаживаемые трубки.
В качестве инструмента понадобятся:
перфоратор и отвертки;
- плоскогубцы, кусачки и строительный нож;

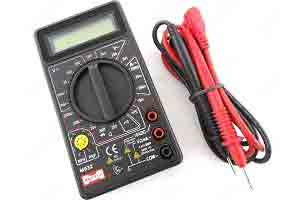

- индикаторы (мультиметр или отвертка);
- измерительный инструмент (линейка, рулетка и уровень).
Весь инструмент должен быть в хорошем состоянии, а необходимые для монтажа материалы приобретайте только в специализированных магазинах. При покупке автоматов и УЗО останавливайте свой выбор на известных марках.
Возможно, Вам будет также интересна статья об однофазных электросчетчиках Меркурий.
Статью, разъясняющую разницу между одно- и многотарифными счетчиками электроэнергии, читайте здесь .
Перед тем, как начать работу по установке и монтажу электросчетчика, обесточьте подающую линию.

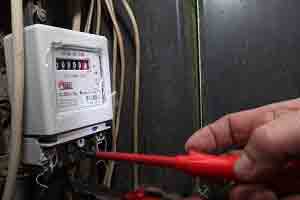

Проверку осуществляют при помощи мультиметра либо специальной отвертки. Только после этого можно продолжать работу.

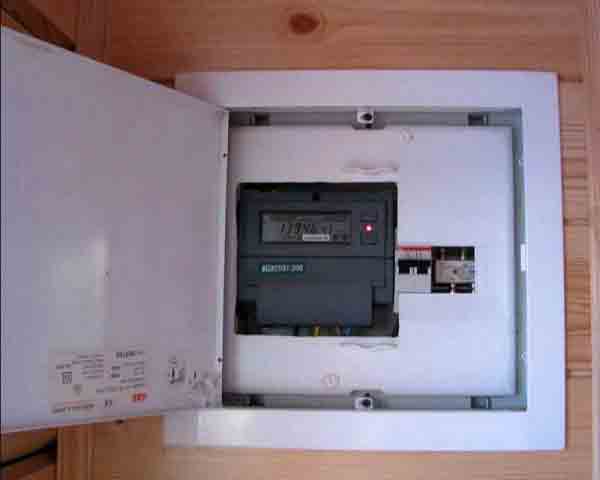

- Нанесите разметку расположения счетчика. Высота над уровнем пола не должна быть менее 1,6 м.
- Промаркируйте провода, чтобы не отвлекаться на поиск нужного во время установки.
- Просверлите места для крепления. Обязательно проверьте уровнем горизонтальность установки.
- Чтобы схема не была нарушена, в первую очередь подключается электросчетчик. Используя фиксаторы, устанавливается другое модульное оборудование: УЗО, автоматы и дифференциальные автоматы.
- Производится ввод питающего кабеля и кабеля нагрузки. При монтаже счетчика на улице используйте специальные сальники для предотвращения попадания влаги и пыли.
- При помощи ножа разделите концы проводов. Подрезка проводится таким образом, чтобы не была нарушена изоляция.

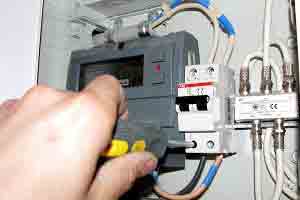

- Проверьте фазу при подключении вводного провода к выключателю. Включите подачу напряжения и мультиметром проверьте, чтобы напряжение составило 220 В.
- Затем к вводному автомату производится подключение вводного кабеля. Фазный кабель заводится в верхний левый контакт, нулевой – в правый. Заземление заводится на клемму. Затяните контакты и через несколько минут повторите процедуру.
- Электросчетчик подсоединяют к автомату.
- Из провода изготовьте перемычки и промаркируйте их. Кабель необходимо заводить только свободной от термоусаживаемой трубки частью. После этого в два этапа проводится стяжка.
- Затем проводят подключение напряжения к автомату и шинам.
После окончания установки обязательно проверьте ее соответствие схеме подключения.
Если все сделано правильно, приглашайте специалиста для опломбирования. По итогам, проверяющее лицо должно выдать на руки соответствующий акт.
Несмотря на легкость установки и монтажа электросчетчика, все же лучше обратиться к профессионалам: кроме необходимого опыта и знаний, у них имеется специальное оборудование и материалы.
Смотрите видео, в котором подробно показаны этапы подключения однофазного счетчика электроэнергии:
Схемы для подключения счетчика электроэнергии своими руками: инструкция по выполнению работ и практические советы
Счетчики электроэнергии Энергомера: отличительные особенности и критерии выбора, порядок подключения
Счетчик электроэнергии трехфазный: обзор способов подключения и обучающее видео
http://lesosibpolice.ru/vsyakoe/kak-podkljuchit-jelektroschetchik-odnofaznyj/
Правила подключения электросчетчика в частном доме, на даче и квартире
Подключение электросчетчика – одновременно очень и не очень простая задача.
Ее выполнение зависит в основном от двух составляющих: на сколько вы знакомы с электричеством, и какой именно счетчик требуется подключить. Электросчетчики бывают одно- и трехфазные.
В свою очередь, трехфазные приборы учета электроэнергии подразделяются на 4 основных типа.
Виды 3-хфазных счетчиков электроэнергии:
- Прямого включения (альтернативное называние — непосредственного включения)
- Полукосвенного включения
- Косвенного включения
- Учета реактивной энергии
В связи с такой иерархией, схема подключения электросчетчиков соответственно, разная. Но сначала необходимо ознакомиться с общими правилами.

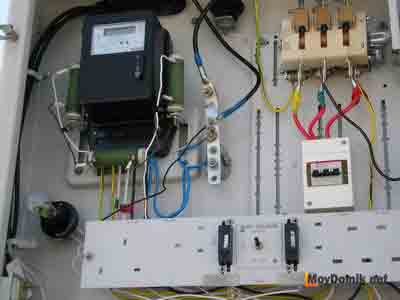

- Способ установки счетчика должен исключить возможность доступа в электросеть до выхода проводки из прибора учета электроэнергии
В настоящее время представители электросети рекомендуют установку электрощитов со встроенными приборами так, чтобы к ним был обеспечен беспрепятственный доступ, например, на лестничных площадках или улице.
Желательно иметь перед счетчиком на удалении не более 10 м для его безболезненной замены в случае сдачи на поверку или ремонт, расцепителя, позволяющего полностью отключить прибор от сети. Для устранения возможности несанкционированного подключения, расцепитель должен, как и сам счетчик, быть заключен в специальный корпус, имеющий отверстия для пломбировки.
В любом случае, перед установкой электросчетчика, необходимо проконсультироваться в отделе энергонадзора, к которому относится ваш подключаемый объект.
Информационный проект о строительстве дома своими руками. Полное или частичное копирование материалов сайта возможно только по согласованию с администратором
http://moydomik.net/kommunik/elektrosnabzhenie/157-pravila-podklyucheniya-elektroschetchika.html
