Электронный счетчик воды

Счетчики в Москве будут автоматически передавать данные о потреблении воды

Модернизированные водосчетчики будут автоматически передавать данные о потреблении воды горожанами в Единый информационно-расчетный центр (ЕИРЦ). Об этом эксперименте и его выгодах рассказал на пресс-конференции первый заместитель генерального директора МГУП "Мосводоканал" Константин Хренов.

По его словам, в столице уже начался эксперимент по внедрению автоматизированных приборов учета водопотребления. В частности, такими приборами год назад оснастили "умный дом" на Жулебинском бульваре. Автоматизированные счетчики считывают расход горячей и холодной воды, а также тепла. От датчика идет оптоволоконный кабель, передающий информацию прямо в управляющую компанию домами и в ЕИРЦ. Здесь все приборы учета потребления электроэнергии, воды, тепла, газа подключены к единой системе. Но если внедрять аналогичный метод передачи данных в другие дома, потребуется значительная модернизация как общедомового оборудования, так и районного отделения ЕИРЦ. А это долго и дорого.

По словам Хренова, чтобы облегчить городу и жителям сбор информации о водопотреблении, внедрить подобную систему планируется с помощью модернизации обычных квартирных водосчетчиков. Для этого нужно будет лишь дополнить их специальным оборудованием. Через мобильную связь данные затем передаются в режиме реального времени в ЕИРЦ. Хренов пояснил, что в качестве эксперимента такая технология уже проходит испытание. А в ближайшее время она будет внедрена в пилотном режиме в некоторых районах столицы.

По словам Хренова, новая технология выгодна, ведь она позволяет собирать данные о водопотреблении без участия человека. Кроме этого, она снижает затраты на сбор информации, оплату труда курьера, собирающего данные, а также увеличивает оперативность. Также она выгодна для потребителей, поскольку не отнимает времени, ведь зачастую москвичам приходится самим идти в ЕИРЦ с показаниями.

Предполагается, что при положительных результатах опыта подобная система будет внедрена во всех муниципальных квартирах за счет города. А вот частникам придется самим заботиться об этом. Полностью перевести город на автоматическую передачу показателей потребления воды планируется в течение четырех-пяти лет. Сколько на это будет затрачено городских средств, пока не сообщается.

"Это не наше ноу-хау, подобные системы сбора данных работают во всем мире, — пояснил Хренов. — Модернизация всех счетчиков в Москве будет реализовываться поэтапно".

Как пояснили "РГ" в пресс-службе департамента жилищно-коммунального хозяйства и благоустройства города, в Москве установлены водосчетчики в 1,5 миллиона квартир (из них в 355,8 тысячи — муниципальные квартиры), то есть почти в каждой второй жилой квартире.

К концу 2012 года в соответствии с федеральным законодательством они должны появиться во всем жилом фонде. Столичные коммунальщики уверяют, что установка приборов помогает экономить воду не только городу, но и уменьшать примерно на четверть расходы на ее оплату горожанам. Например, семья из четырех человек экономит 730 рублей в месяц. А семья из трех человек — около 530 рублей.

По данным МГУП "Мосводоканал", столичные жители продолжают меньше потреблять воды. Так среднесуточное водопотребление города за лето составило 3,18 миллиона кубометров в сутки, что почти на 10 процентов меньше, чем за аналогичный период 2010 года. По данным специалистов, в первом полугодии каждый москвич ежесуточно расходовал 202 литра воды, а еще пять лет назад — 300 литров воды в сутки.

http://newtariffs.ru/print/blog/schetchiki-v-moskve-budut-avtomaticheski-peredavat-dannye-o-potreblenii-vody

электронный счетчик воды

«Водосчётчик anywhere», или система дистанционного считывания показаний приборов учёта воды

Автор: Секретный кот

Создано при помощи КотоРед.

В наш обиход всё увереннее входят самые разнообразные счётчики потребляемых ресурсов, иногда помогающие немного сэкономить на оплате коммунальных услуг. Первыми из них (после электросчётчиков, разумеется) обычно становятся приборы учёта расхода воды. Всё бы было замечательно, если бы в большинстве домов (особенно старой постройки) для них было предусмотрено подходящее место! Например, в моём случае водосчётчики оказались в самом тёмном углу санузла, так что ежемесячное считывание показаний обернулось увлекательным залезанием под унитаз с фонариком 🙂 .

Казалось бы, остаётся только смириться с таким положением дел, но ещё в процессе установки счётчиков воды я обратил внимание на то, что из них выходят какие-то провода (рис. 1):

«Это для подключения к централизованной системе снятия показаний», – сказал мастер. – «но не ждите, что в вашем доме её скоро установят». Мне, как любителю всяческих систем, это дало хорошую пищу для дальнейших размышлений. Их результат я и хочу предложить вашему вниманию.

Поскольку видеть «набежавшие» литры хотелось не только в туалете, а тянуть туда провода категорически не хотелось, была разработана система, состоящая из двух блоков: считывателя-передатчика с батарейным питанием, устанавливаемого в санузле, и приёмника-индикатора, выполненного в виде настольных часов с дополнительными функциями.

Изучение паспорта на водосчётчик внесло некоторую ясность в то, на что годится выходящая из него сигнальная линия. Оказалось, что внутри счётчика находится герконовый датчик, срабатывающий и отпускающий контакты после прохождения каждых 10 литров воды. В документе также указывалось, что выходной сигнал соответствует некому стандарту NAMUR. Беглый поиск в интернете выдал следующую схему подключения геркона по этому стандарту (рис. 2):

Как мы видим, кроме собственно геркона в схеме присутствует два дополнительных резистора R1 и R2, один из которых включён параллельно, а другой – последовательно с контактами геркона. Сразу нужно сказать, что никакой пользы для дела учёта воды они не приносят, а нужны лишь для контроля обрыва и короткого замыкания проводов на участке от счётчика до контрольного устройства. Сопротивление шлейфа счётчика соответственно принимает значение R2 или R1+R2 при замкнутых и разомкнутых контактах геркона соответственно.

В качестве принципа действия системы было решено выбрать передачу импульсов счётчика по радиоканалу и их подсчёт в приёмном устройстве, снабжённом дисплеем. Такой подход позволил сделать блок считывания предельно простым и, следовательно, минимально требовательным в части расхода энергии. За основу передатчика был взят один из многочисленных пультов от радиоуправляемых машинок, сломанных моим маленьким сынишкой 😉 .

Схема пульта, выбранного в качестве основы для блока считывания, оказалась построена на базе микросхемы PT8A977B фирмы Pericom Technologies. Типовая схема включения этой микросхемы показана на рис. 3. Микросхема обеспечивает обработку нажатий до 5 кнопок с возможностью управления питанием передающего каскада. Собственное потребление микросхемы составляет не более 5 мкА в режиме ожидания и не более 100 мкА при нажатых кнопках.

На первый взгляд казалось возможным обойтись вообще без переделок исходной схемы, просто подключив выходы счётчиков вместо кнопок пульта. В реальности всё оказалось сложнее: во-первых, из-за наличия схемы NAMUR, а во-вторых, из-за возможного длительного нахождения контактов счётчиков в замкнутом состоянии. Таким образом, между водосчётчиками и радиопередатчиком потребовался «посредник», преобразующий сигнал стандарта NAMUR в простые логические уровни «0/1» и ограничивающий длительность передаваемых импульсов. Вероятно, весь этот функционал можно было реализовать на аналоговых микросхемах, но мне оказалось проще применить один микроконтроллер типа ATTiny13V (рис. 4):

Схема подключается к точкам с соответствующими номерами, отмеченным красным на рис. 4. В основном микроконтроллер находится в спящем режиме, ожидая поступления прерываний от контактов счётчиков. При их поступлении он «просыпается» и формирует импульсы нормированной длительностью 250 мс на выходах сигналов HOT и COLD. Для повышения помехозащищённости и для более удобной обработки импульсов на приёмной стороне они сопровождаются стробирующим импульсом такой же длительности на выходе STROBE. Внешний вид блока считывания, смонтированного в корпусе пульта управления, показан на рис. 5, 6:

Так как следование импульсов счётчиков не ограничено во времени и носит случайный характер, очевидным требованием к блоку приёма и индикации является его круглосуточная работа и готовность принимать эти импульсы. Поскольку плодить лишние устройства, вдобавок потребляющие электроэнергию 24 часа в сутки, желания не было, решено было снабдить этой функцией обычные настольные часы. В первоначальном (заводском) варианте это были обычные китайские часы-будильник со светодиодным индикатором, проработавшие у меня около 6 лет (рис. 7):

Главным их недостатком оказался отсчёт времени без использования кварцевого резонатора, за счёт синхронизации с частотой электросети. Когда погрешность хода этих часов начала достигать ±20 минут в сутки (!), их решено было отключить и убрать до лучших времён. И вот для их переделки нашёлся очень удачный повод.

В результате беглого ознакомления с родной «начинкой» часов стало ясно, что использовать из неё можно только сетевой трансформатор. Так как хотелось сделать новые часы максимально информативными и универсальными, в качестве их дисплея было решено применить двухстрочный жидкокристаллический индикатор 16х2 с подсветкой, хорошо подходящий по размерам к «окошку» в корпусе. Схема нового варианта часов показана на рис. 8:

Точный отсчёт времени и бесперебойный ход часов при пропадании сетевого напряжения осуществляется микросхемой DD3 типа DS1307. Измерение комнатной температуры производится раз в минуту с использованием микросхемы DD1 типа DS18B20. Основу устройства составляет микроконтроллер DD2 типа ATMega8515, осуществляющий обработку нажатий кнопок, считывание данных часов и термометра, получение и подсчёт радиоимпульсов водосчётчиков, вывод информации на индикатор и подачу звуковых сигналов на динамик BA1. Микроконтроллер работает с тактированием от встроенного RC-резонатора, что позволило дополнительно снизить габариты платы (рис. 9):

Разъём X1 на плате часов предназначен для подключения приёмного радиомодуля, «позаимствованного» из сломанной игрушки. Схема этой платы (с отмеченными точками подключения к схеме часов) и её внешний вид после удаления лишних деталей показаны на рис. 10,11.

Внешний вид получившегося устройства в сборе показан на рис. 12:

Считыватель-передатчик нашей системы фактически получился необслуживаемым (за исключением замены батарей), поэтому вся работа производится только с приёмником-индикатором (часами). В соответствии с потребностями автора часы имеют минимально необходимую функциональность. Управление осуществляется четырьмя кнопками MODE, SET, NEXT(+), BACK(-). Сразу после подачи питания на дисплее отображается основной экран (рис. 13), содержащий следующую информацию: текущее время, день недели и дата, температура воздуха. Дополнительно на экране могут отображаться символ включённого будильника и индикатор активности радиоканала (слева и справа от часов соответственно):

Нажатиями кнопки MODE осуществляется переключение режимов индикации, или экранов устройства. Второй экран содержит накопленные с момента последнего обнуления показания водосчётчиков:

Показания выводятся с точностью 0,1 м 3 и непосредственно пригодны для передачи в расчётные центры. Для их обнуления (например, после ежемесячного считывания), достаточно нажать кнопку BACK(-). Следующее нажатие кнопки MODE вызывает экран с информацией о версии прошивки и авторе, а ещё одно нажатие возвращает нас к основному экрану (рис. 13). Устройство может отображать каждый экран неограниченно долго; этим можно воспользоваться, например, для контроля расхода воды в реальном времени.

Для настройки устройства используется кнопка SET, переводящая устройство в режим установки параметров. Если эта кнопка была нажата во время отображения основного экрана, появляется экран установки времени (рис. 15):

Редактируемый параметр подчёркивается двумя чёрточками в нижней строке, его увеличение и уменьшение производится кнопками NEXT(+) и BACK(-) соответственно, а переход к следующему параметру осуществляется кнопкой SET. Обратим внимание, что вместо корректировки секунд обе клавиши NEXT(+) и BACK(-) производят их обнуление, что полезно для точной настройки часов по сигналам точного времени. По завершению ввода часов, минут и секунд следующее нажатие кнопки SET вызывает экран установки даты (рис. 16):

Редактирование параметров на этом экране осуществляется аналогичным образом. Отметим, что текущее число автоматически корректируется после ввода текущего месяца, что не позволяет по ошибке задать неправильную дату, например 31 апреля или 30 февраля. Год в настройках можно выбрать в пределах (20)13-(20)25. День недели вычисляется автоматически. Следующее нажатие кнопки SET вызывает экран настройки будильника (рис. 17):

Здесь как обычно, по очереди настраиваются часы и минуты срабатывания будильника, а также режим его работы (последний параметр). Режим циклически выбирается из следующих:

Пн-Вс – срабатывание в определённый день недели

$$ – срабатывание только по рабочим дням

Если кнопка SET нажата во время отображения показаний водосчётчиков, она вызывает экран настройки показаний счётчиков (рис. 18). Это бывает полезно, если по каким-либо причинам (например, из-за отключения электричества) показания системы разошлись с реальными показаниями счётчиков.

Кнопками NEXT(+) и BACK(-) можно осуществить подстройку накопленных показаний с интервалом 0,1 м 3 . Выбор редактируемого параметра производится, как обычно, кнопкой SET. Чтобы в любой момент вернуться в основной экран из экранов настройки, достаточно нажать кнопку MODE.

Примечания по сборке и настройке

Ввиду того, что схемы обоих блоков получились предельно простыми, печатные платы для них не разрабатывались. Честно говоря, на изготовление такой платы у автора ушло бы в несколько раз больше времени, чем на сборку и отладку готовых устройств на макетных платах, вместе взятых. Оба устройства требуют минимальной настройки, которая заключается в основном в выборе правильной длины приёмной и передающей антенн.

Штатные антенны от радиоуправляемой игрушки (телескопическая длиной 30 см на пульте и отрезок провода длиной 10 см на приёмнике) обеспечивают лишь минимальную дальность связи: около 5-6 метров в пределах прямой видимости. С учётом реальных расстояний в пределах квартиры, а также наличия, как правило, железобетонных стен между ванной и остальным жилищем, этого явно недостаточно. Поэтому обе антенны были заменены на отрезки гибкого провода, а подбор его длины производился экспериментальным путём. Практика показала, что при длине передающей антенны около 0,6 м, а приёмной – 1 м радиосигнал прекрасно принимается в пределах всей квартиры (расстояние между передатчиком и приёмником около 25 м, с учётом двух бетонных перегородок). При этом очевидно, что и такая дальность – не предел, и устойчивой работы радиоканала можно будет добиться даже в двух-трёхэтажном доме.

Ещё по теме  Установка двух счетчиков воды холодной и горячей

В заключение коснёмся ранее не затрагивавшихся вопросов устойчивости и помехозащищённости системы. На первый взгляд может показаться, что её нетрудно «сбить с толку» любой радиоуправляемой игрушкой того же диапазона. На самом деле это не так, так как не зря в схеме применено стробирование данных при помощи сигнала TURBO микросхемы PT8A977В! Автору ещё не попадался ни один радиопульт, в котором этот сигнал был бы задействован, а значит, даже если ваш самый близкий сосед вдруг вздумает впасть в детство и поуправлять игрушечной машинкой, стабильности системы ничего не угрожает. Не говоря уже о том, что сигнал соседского пульта со штатной антенной, скорее всего, просто «не добьёт» до нашего приёмника.

На случай кратковременного пропадания сетевого электропитания в нашем приёмном устройстве применена энергонезависимая микросхема часов, а все важные параметры (включая показания счётчиков) сохраняются в EEPROM микроконтроллера. При отключении электричества подсчёт 10-литровых импульсов, конечно, приостанавливается, но накопленное значение не теряется и его можно впоследствии подкорректировать в ручном режиме.

Несмотря на то, что за счёт применения простых делителей в устройстве считывания его статическое потребление тока получилось сравнительно большим (от 250 до 400 мкА), опыт работы с системой показал, что одного комплекта из двух щелочных батареек АА уверенно хватает на 4-5 месяцев бесперебойной работы передатчика. Данный результат можно считать вполне приемлемым.

Устройство получилось настолько простым и полезным, что просто не хочется останавливаться на достигнутом. Во-первых, не составит абсолютно никакого труда добавить ему в дальнейшем функции отображения и других счётчиков, например электроэнергии или газа. Во-вторых, так как радиосигнал принимается в любой точке жилища, таких устройств в доме может быть несколько, т.е. этой функцией можно без труда оснастить и другие часы либо прочие гаджеты. Ну и в-третьих, принимаемая по радио информация явно достойна большего, чем простое отображение её на экране настольных часов. Например, можно сделать модуль, передающий принятые показания счётчиков на интранет-сайт или сервер умного дома, а там уже реализовать программы подсчёта суточного потребления, индикаторы перерасхода и прочее. Нелишне также вспомнить, что некоторые управляющие компании способны принимать показания счётчиков автоматизированно, при помощи телефонной линии и DTMF сигналов… ну это уже совсем розовые мечты 🙂 . Впрочем, кто знает, может и они однажды станут реальностью?

Как вам эта статья?

Заработало ли это устройство у вас?

Не заработало совсем:

Работоспособность сайта проверена в браузерах:

IE8.0, Opera 9.0, Netscape Navigator 7.0, Mozilla Firefox 5.0

Адаптирован для работы при разрешениях экрана от 1280х1024 и выше.

При меньших разрешениях возможно появление горизонтальной прокрутки.

http://radiokot.ru/circuit/digital/home/179/

ВСЭ, расходомеры-счетчики холодной и горячей воды электромагнитные

Расходомеры — счетчики холодной и горячей воды ВСЭ предназначены для измерения объема и расхода воды, передачи импульсов в метрах кубических на вычислитель теплосчетчика для измерения тепловой энергии, системы дистанционного сбора и обработки информации.

Расходомеры — счетчики холодной и горячей воды ВСЭ применяются в узлах коммерческого учета водоснабжения, водяных системах теплоснабжения, в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами.

Принцип действия счетчиков основан на явлении электродвижущей силы (ЭДС) в движущемся магнитном поле. Значение индуцируемой ЭДС, пропорциональное скорости (расходу) измеряемой среды, воспринимается электродами и подается на электронный блок. В ЭБ происходит преобразование сигнала ЭДС в числоимпульсные выходные сигналы пропорционально количеству протекшей воды (мЗ)., которые могут отображаться на ЖК индикаторе, а так же восприниматься внешними устройствами и приборами.

Счетчики ВСЭ выпускается по классу точности В, модификации ВСЭ И и ВСЭ БИ.

Питание расходомера — счетчика осуществляется от сети переменного тока 220 В.

Счетчики типа ВСЭ И работают в диапазоне температур от +5 °С до +70 °С, имеют цифровой ЖК индикатор и показывают измеренный расход в м3/ч, объем — в метрах кубических и его долях. Счетчики имеют опторазвязанный выход для подключения внешнего считывающего устройства и опторазвязанный выход для связи с персональным компьютером.

Счетчики типа ВСЭ БИ работают в диапазоне температур от +5 °С до +150 °С, ЖК индикатор отсутствует. Для отображения состояния прибора, предусмотрены светодиоды. Счетчики имеют опторазвязанный выход для подключения внешнего считывающего устройства и опторазвязанный выход для связи с персональным компьютером.

Счетчики соответствуют требованиям "Правил учета тепловой энергии и теплоносителя".

По стойкости к механическим воздействиям счетчики выполнены в вибропрочном исполнении по ГОСТ 12997-84.

По защищенности от воздействия окружающей среды счетчики имеют защищенное от попадания пыли и воды исполнение.

Счетчики устойчивы к воздействию температуры окружающего воздуха от 5 до 55 °С и относительной влажности 80 % при 35 °С и более низких температурах без конденсации влаги.

Счетчики устойчивы к воздействию атмосферного давления от 84,0 до 106,7 кПа.

Счетчики устойчивы к воздействию внешних магнитных полей в соответствии с требованиями ГОСТ 12997-84.

При заказе счетчиков должно быть указано:

— условное обозначение счетчика;

— обозначение технических условий.

Пример записи счетчика при его заказе и в другой продукции, в которой он может быть применен:

Для счетчика воды Dу 50 с цифровым ЖК индикатором, интерфейс связи с ПК RS 485, с фланцевым соединением —

ВСЭ И-485-50 -Ф ТУ 4218-350-18151455-2006.

Для счетчика холодной воды Dу 50 без ЖК индикатора, интерфейс связи с ПК RS 485, с резьбовым соединением —

ВСЭ БИ-485-50 -Р ТУ 4218-350-18151455-2006.

— сертификат утверждения типа средств измерений, pdf 5,2 Mb

— сертификат соответствия, jpg 0,7 Mb

— руководство по эксплуатации, doc 0,9 Mb

4.1. Таблица №1 основных технических характеристик

4.2. Дистанционный выходной сигнал расходомера-счетчика — число-импульсный код, формируемый выходным каскадом типа "открытый коллектор" с параметрами:

— максимальное напряжение, В…………………………………50;

— частота импульсов, Гц, не более……………………………. 30.

— выход контроля напряжения питания:, В……………………16;

4.3. Цифровой сигнал в стандарте интерфейса RS-485;

4.4. Пределы допускаемой относительной погрешности счетчиков не должны превышать:

±5 % — в диапазоне от Qmin до Qt1

±2 % — в диапазоне от Qt1 до Qt2

±1 % — в диапазоне от Qt2 до Qmax

4.5. Первичный преобразователь имеет гигиеническое заключение

4.6. По воздействию внешних магнитных полей счетчики соответствуют требованиям ГОСТ 12997-84

4.7. По устойчивости к воздействию окружающей среды расходомеры соответствуют исполнению В4 по ГОСТ 12997-84

4.8. Электрическое сопротивление изоляции электронной части расходомера относительно корпуса не менее 40 мОм

4.9. Средний срок службы — не менее 12 лет.

По истечении срока службы корпуса счетчиков подлежат вторичной переработке

Комплектность поставки расходомера-счетчика должна соответствовать таблице 2

— первичного измерительного преобразователя (далее ПИП ) ТУ 4213-011-49609178-2003, поставляемого фирмой ООО "ВТК Пром" г. Киров;

— электронного блока (производства ЗАО "Тепловодомер") (далее ЭБ), конструктивно расположенного на первичном преобразователе и осуществляющего измерение расхода, преобразование его в выходной электрический частотный сигнал, измерение и накопление объемов и диагностику самого счетчика.

Конструктивно ПИП и ЭБ выполнены как единое изделие, рисунок 1

1. Электронный блок (ЭБ)

2. Первичный преобразователь (ПИП)

ПИП состоит из корпуса с магнитной системой, внутри которого расположена немагнитная труба с фланцевым или резьбовым соединением к трубе. Внутренняя поверхность немагнитной трубы футерована изоляционным материалом.

Электроды расположены в среднем сечении трубы диаметрально противоположено друг другу и изолированы от трубы.

На верхней стенке корпуса первичного преобразователя установлен электронный блок 1. Выполнен ЭБ в металлическом корпусе с гермовводами, которые обеспечивают защиту электрических соединений от проникновения влаги внутрь корпуса прибора. Герметичные вводы счетчика рассчитаны на ввод кабеля в экранированной оплетке диаметром 3…6,5 мм, которым производится подсоединение: БП, внешнего считывающего устройства, например вычислителя тепловой энергии, и ПК. На корпусе ЭБ расположены отверстия под ЖК индикатор и кнопку (исполнение "И"), или два светодиода(исполнение "БИ"). ЭБ полностью герметичен и теплоизолирован. Теплоизоляцию осуществляет пластина 4 из термоизоляционного материала.

Внутри корпуса установлена печатная плата ЭБ. На плате расположена клеммная колодка, для подключения блока питания БП, ПК через интерфейс RS-485, внешнего считывающего устройства: основной импульсный выход, выход "реверсного" сигнала, выход поверочных импульсов.

Электронный блок расходомера имеет ЖК индикатор (8 знакомест), который при каждом нажатии кнопки индицирует последовательность показаний представленных в таблице 3:

Расшифровка кодов ошибок и внештатных ситуаций дана в таблице 4

При отсутствии ЖКИ (исполнение "БИ"), индикация внештатных ситуаций осуществляется двумя светодиодами в соответствии с таблицей 5:

или не заполнен трубопровод

Для повышения помехоустойчивости корпус ЭБ соединен с корпусом ПИП.

Конструкция ЭБ счетчика рассчитана на возможность пломбирования изготовителем защитной крышки ЭБ, с целью предотвращения несанкционированного вскрытия прибора.

7.1 Безопасность эксплуатации счетчиков обеспечивается:

— прочностью трубы счетчиков;

— герметичностью фланцевого и резьбового соединения трубы счетчиков с трубопроводной магистралью, подводящей воду;

— надежным креплением счетчиков при монтаже на объекте;

— изоляцией выходных электрических цепей счетчиков;

— надежным заземлением счетчиков.

7.2 Эксплуатация счетчиков со снятой крышкой электронного блока не допускается.

7.3 Перед включением питания счетчика необходимо его заземлить.

Устранение дефектов счетчиков, замена, присоединение и отсоединение его трубы от трубопровода должно производиться при полностью отсутствующем давлении в трубопроводе и отключенном напряжении питания.

7.4 К работе по монтажу, установке, поверке, обслуживанию и эксплуатации счетчиков допускаются лица, имеющие необходимую квалификацию, изучившие настоящее руководство по эксплуатации и прошедшие инструктаж по технике безопасности.

Маркировка счетчиков содержит:

— товарный знак предприятия-изготовителя;

— условное обозначение счетчика;

— порядковый номер счетчика;

— температуру измеряемой среды;

— максимальное рабочее давление в МПа;

— цена одного импульса;

— знак Госреестра СИ по ПР 50.2.009-94;

— направление потока (на корпусе счетчика).

Оттиск поверительного клейма устанавливают внутри ЭБ в местах препятствующих доступу к электронной схеме счетчика.

Упаковка должна производиться в соответствии с ТУ 4213-350-18/151455-2006.

9.1 Эксплуатационная документация должна быть помещена в пакет из полиэтиленовой пленки по ГОСТ 10354-82.

9.2 Транспортная тара — картонный ящик.

9.3 Масса счетчика с упаковкой не должна превышать более чем на 10 килограмм массу счетчика.

10.1. Счетчики устанавливаются в отапливаемых помещениях или специальных павильонах с температурой окружающего воздуха от +5 °С до + 50 °С и относительной влажностью не более 80 %.

10.2. Ограничения по монтажу счетчика указаны в разделе "Монтаж счетчика".

10.3. Не допускается превышение максимальной температуры воды плюс 150 °С.

11.1. Присоединение счетчика к трубопроводу должно быть плотным, без перекосов, с тем, чтобы не было протечек при давлении до 1,6 Мпа (16 кгс/см2).

11.2.При монтаже необходимо обратить внимание на правильность установки межфланцевых прокладок, отверстия которых должны совпадать с отверстием счетчика.

11.3.Присоединение к счетчику внешних электрических цепей следует производить только после окончания монтажа счетчика на трубопроводе, а их отсоединение — до начала демонтажа.

При внешнем осмотре счетчика должно быть установлено:

— соответствие комплектности, указанной в настоящем РЭ;

— соответствие маркировки цены импульса с указанной в РЭ;

— целостность корпуса отсчетного устройства;

— наличие и целостность оттисков клейма поверки.

13.1. Счетчики размещаются на трубопроводах холодной воды, на подающих и (или) обратных трубопроводах закрытых и (или) открытых систем теплоснабжения и (или) горячего водоснабжения на вводах в здания или в отдельные помещения., причем счетчики могут применяться в комплекте теплосчетчиков или с другими электронными приборами.

К счетчикам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки счетчика должно гарантировать его эксплуатацию без возможных механических повреждений.

13.2. При монтаже счетчика должны быть соблюдены следующие обязательные условия:

— Не размещать ВСЭ в зонах их возможного затопления в результате протечек трубопроводов или запорной арматуры.

— На месте установки счетчика не должно быть вибрации и тряски, а напряженность внешнего магнитного поля не должна превышать 400 А/м.

— Счетчик может быть установлен на горизонтальном, наклонном или вертикальном участке трубопровода при полном заполнении водой его проточной части, рисунок 2.

Вариант установки счетчика при наличии воздуха в трубопроводе представлен на рисунке 3.

Примечание: Счетчики воды показывают полный объем теплоносителя, включая возможные пузырьки газа и твердые частицы.

Счетчик устанавливают в разрыв трубопровода и крепят к трубопроводу с помощью фланцев болтами с гайками во фланцевом исполнении

Рекомендуемые варианты установки

Вариант установки при наличии воздуха в трубопроводе

и с помощью специальных гаек в резьбовом исполнении

При монтаже счетчика необходимо установить участок прямолинейной трубы длиной пять условных диаметров (5 Dу) до и три условных диаметра (3 Dу) после счетчика по направлению потока воды. При этом внутренний диаметр прямолинейных участков труб должен быть равен внутреннему диаметру установленного счетчика.

В случае монтажа счетчика на трубопроводе, имеющем поворот из вертикального положения в горизонтальное положение (по направлению движения потока воды) и, наоборот, счетчик должны устанавливаться одинаково: либо оба ВСЭ на горизонтальных участках трубопроводов, либо оба ВСЭ на вертикальных участках трубопроводов.

Вертикальное расположение расходомера-счетчика (см. рисунок 2) на трубопроводе, где теплоноситель подается вверх, наилучшим образом обеспечивает заполнение проточной части ВСЭ даже при малых значениях расхода. Кроме того, снижается неравномерность износа покрытия проточной части ВСЭ в том случае, если теплоноситель несет с собой абразивные частицы.

При повороте трубопроводов с вертикального участка на горизонтальный (по ходу потока воды) рекомендуется установка ВСЭ на вертикальном участке. В случае горизонтальной установки необходимо помещать ВСЭ в наиболее низкой части трубопровода, где проточная часть ВСЭ всегда будет полностью заполнена теплоносителем.

Монтаж счетчика на трубопровод с Dу большим, чем Dу счетчика, допускается только через конические переходники (см. рисунок 6). До и после ВСЭ должны быть прямолинейные участки трубопроводов.

Ещё по теме  Обязательны ли счетчики на воду

При установке ВСЭ на трубопровод обратить внимание на стрелку, расположенную на ВСЭ и указывающую направление потока. Направление движения потока в трубопроводе должно соответствовать направлению стрелки.

Примеры недопустимой установки счетчика на трубопровод показаны на рисунке 7.

Монтажно-сварочные работы необходимо проводить только с применением монтажных вставок имеющих габаритные и присоединительные размеры ВСЭ. Ответные фланцы должны быть соосны и параллельны. Устанавливать ВСЭ можно только после завершения сварочных работ.

Затяжку болтов, крепящих ВСЭ к фланцам на трубопроводе, производить поочередно по диаметрально противоположным парам. При этом необходимо избегать применения чрезмерных усилий во избежание излишней деформации отбортованного на фланец покрытия счетчика.

При монтаже счетчика следует предусмотреть свободный доступ к клеммным колодкам, а также возможность открытия крышек корпуса ЭБ. Кабели линий связи должны быть закреплены в непосредственной близости от счетчика таким образом, чтобы при конденсации влаги на кабеле она не попадала внутрь клеммной коробки.

Прокладки, устанавливаемые между фланцами, не должны выступать в проточную часть трубопровода. Рекомендуется приклеивать прокладки к фланцам перед монтажом во избежание смещения прокладок при выполнении монтажных работ.

Для монтажа ВСЭ с присоединительными фланцами необходимо к торцам трубопровода приварить монтажные фланцы. Монтажные фланцы должны быть соосны и параллельны друг другу (допуски приведены в таблице 8).

Приварка монтажных фланцев к трубопроводу должна осуществляться с помощью монтажной проставки (см. рисунок 8).

Примечание: При приварке монтажных фланцев категорически не допускается использовать ВСЭ в качестве проставки.

Вариант установки ВСЭ на трубопроводе с Ду большим, чем Ду электромагнитного преобразователя объемного расхода жидкости.

Недопустимые варианты установки

Проставка для монтажа ВСЭ

13.3. Монтаж и демонтаж счетчиков допускается производить с применением стропов, (веревка, канат из лубяных волокон), располагая их у переднего и заднего фланцев корпуса таким образом, чтобы при натяжении строп не касался корпуса отсчетного устройства счетчика. Не допускается установка счетчика на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное магнитное поле (например, силовых трансформаторов).

13.4. Монтаж электрических цепей

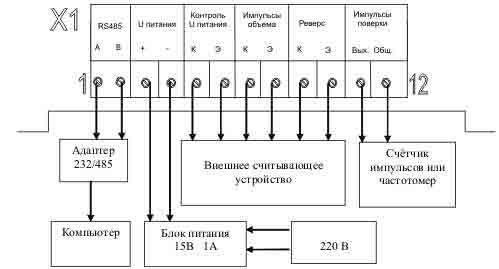

Подключение расходомера к внешним приборам следует производить в соответствии с рис. 9

Монтаж электрических линий рекомендуется производить экранированным кабелем.

13.5. Во избежание помех, необходимо произвести надежное заземление в соответствии с рисунком 10. Заземление выполнять медным проводом 1 диаметром не менее 2 мм (например, экранный чулок или др.) следующим образом:

припаять провод 1 к клеммам 4 на ПИП во всех точках, указанных на рис.10 или произвести зажим земляного провода 1 болтом и шайбой 2 во всех точках; трубопровод заземляется арматурой стальной 3 диаметром 20-30 мм; другой конец провода 1 подсоединить к арматуре стальной 3, так же надежно закрепив его болтом и шайбой;

При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие нормальную работу счетчика.

— При пуске, во избежание повышенной вибрации и гидравлических ударов, заполнение счетчика водой необходимо производить плавно. Перед началом работы кратковременным пропуском воды из счетчика удаляют воздух.

— Необходим правильный выбор места установки и соблюдение требований правил монтажа счетчика на трубопроводе.

— При правильном монтаже и эксплуатации счетчик не нуждается в особом уходе и может работать в течение многих лет без поломок.

— температура окружающего воздуха от +5 °С до +50 °С;

— относительная влажность не более 80 %;

Схема подключения блока питания и внешних устройств (вычислителя тепловой энергии ВТЭ-1 П и персонального компьютера ПК).

Схема заземления ВСЭ в жилом доме или административном здании не имеющем общего контура заземления.

16.1. Общие указания

Не реже одного раза в неделю производится осмотр счетчика.

Ремонт счетчиков допускается производить организациям, имеющим лицензию на проведение ремонта СИ.

Обо всех работах по ремонту счетчиков должна быть сделана отметка в данном РЭ с указанием даты, причины неисправности и характера производимого ремонта

16.2. Профилактический осмотр счетчика воды

При проведении профилактического осмотра счетчика необходимо проверить следующее:

— соблюдение в чистоте наружных поверхностей счетчика;

— отсутствие течи в местах фланцевых соединений с трубопроводом; при наличии течи подтянуть резьбовые соединения, если течь не прекращается, то необходимо заменить прокладки;

— загрязненное стекло протереть влажной, а затем сухой полотняной салфеткой;

— отсутствие течи из-под счетного механизма. В случае течи из-под счетного механизма и остановки счетчика его необходимо демонтировать и отправить счетчик с руководством по эксплуатации в ремонт с последующей поверкой при выпуске из ремонта.

16.3. Профилактическое обслуживание счетчиков воды.

При соответствии качества сетевой воды СНИП 2.04.07-86 для счетчиков воды, установленных в узлах учета потребления тепловой энергии, и соответствии питьевой воды ГОСТ 2874-82 для счетчиков воды, установленных в системе холодного и горячего водоснабжения рекомендуется не реже 1 раза в год проводить очистку проточной части счетчика воды. При несоответствии качества воды вышеуказанным документам, очистку проточной части счетчика воды рекомендуется проводить не реже 2-х раз в год.

Для очистки проточной части счетчика воды необходимо выполнить следующее.

— Заглушить отверстие с одной стороны прибора.

— Установить счетчик воды не заглушенным отверстием вверх.

— Влить преобразователь ржавчины (слабокислотный) ТУ №2383-014-17059428-97 во внутреннюю полость счетчика воды. Допускается применять растворы, предназначенные для удаления накипи с бытовой посуды. Счетчики воды выдерживать в растворе — 2 часа.

— Вылить раствор из счетчика воды. Произвести разборку заглушенного отверстия. Промыть счетчик воды в проточной холодной воде.

— Установить прибор на место.

1. При работе с химическими растворами соблюдать правила техники безопасности.

2. Промывочный раствор используется один раз и повторному применению не подлежит.

Поверка производится при выпуске из производства и ремонта в соответствии с методикой поверки МП 4218-350-18151455-2006 "Расходомеры — счетчики холодной и горячей воды ВСЭ".

Межповерочный интервал- 5 лет.

18.1 Счетчики должны храниться в упаковке предприятия — изготовителя согласно условиям хранения 3 по ГОСТ 15150-69.

Воздух в помещении, в котором хранятся счетчики, не должен содержать коррозионно-активных веществ.

18.2 Транспортирование счетчиков должно соответствовать условиям 5 по ГОСТ 15150-69

19.1. Изготовитель гарантирует соответствие счетчика требованиям технических условий 4218-350-18151455-2006 при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

19.2. Гарантийный срок эксплуатации в течение 12 месяцев с момента реализации.

19.3. Изготовитель обязан безвозмездно заменить или отремонтировать счетчик, если в течение гарантийного срока потребителем будет обнаружено несоответствие требованиям технических условий. При этом безвозмездная замена или ремонт счетчика должны производиться предприятием-изготовителем при условии соблюдения потребителем правил хранения, транспортирования, монтажа и эксплуатации, указанных в настоящем "Руководстве по эксплуатации".

19.4. Изготовитель может отказать в гарантийном ремонте в случае:

— наличия механических повреждений, дефектов, вызванных несоблюдением правил эксплуатации, транспортировки и хранения;

— нарушения сохранности заводских гарантийных пломб;

— самостоятельного ремонта или изменения внутреннего устройства водосчетчика;

— если изменен, стерт, удален или неразборчив серийный номер изделия;

— случайного повреждения водосчетчика со стороны Покупателя;

— дефектов, вызванных стихийными бедствиями — пожаром и т.п.;

— отсутствия руководства по эксплуатации на изделие, предоставляемое в ремонт;

— отсутствия договора на ввод оборудования в эксплуатацию с организацией, имеющей лицензию на производство таких работ.

Претензии принимаются только при наличии акта-рекламации (или заявления, если Покупатель — частное лицо) с указанием проявлений неисправности, все требования Покупателя должны быть оформлены письменно.

Транспортировка неисправного изделия осуществляется силами Покупателя.

Изделие, передаваемое для гарантийного ремонта, должно быть очищено от загрязнения.

Внимание! Перед запуском изделия в эксплуатацию внимательно ознакомьтесь с Руководством по эксплуатации. Нарушение требований этих документов влечет за собой прекращение гарантийных обязательств перед Покупателем.

http://www.tehnopostavka.ru/kipia/techdocs/vse/vse_full.htm?categoryID=308

электронный счетчик воды

На рынке расходомеров с 1990 года. Мы занимаемся разработкой и производством ультразвуковых корреляционных расходомеров, вихревых расходомеров, а так же оборудованием для их поверки. Есть возможность бесплатного обучения работе с нашими приборами. Нашими клиентами являются крупнейшие предприятия страны (например, такие как ГАЗ, Лебединский горно-обогатительный комбинат, Чепецкий механический завод, Челябинский металлургический завод и другие), ТЭЦ, водоканалы (Зеленоградский водоканал).

Расходомеры воды, водомеры ДРК-4 предназначены для измерения объема и расхода воды: питьевой, технической, речной, сточной, сильнозагрязненной (до 50% твердой фракции) в системах мелиорации, тепло- и водоснабжения и т.д. в полностью заполненных трубопроводах с внутренним диаметром от 80 до 4000 мм. Приборы могут быть использованы как в технологических целях, так и для проведения расчетных операций (коммерческого учета). По согласованию с изготовителем датчики могут использоваться для измерения других сред — растворов солей, кислот, сильнозагрязненных жидкостей. Новые возможности: одноканальное и двухканальное исполнение (1 оконечный преобразователь и 2 электронных преобразователя), программирование без компьютера, архив на 46 суток с возможностью считывания с компьютера или на специальный накопитель.

Имитатор предназначен для градуировки и поверки корреляционных расходомеров-счетчиков типа ДРК. Имитатор обеспечивает выдачу 2-х сигналов, имеющих либо период либо задержку друг относительно друга, которые имитируют расходы от 0,06 до 540000,00 м3/час. Относится к группе 2 виду 1 по ГОСТ 27.003, восстанавливаемое, ремонтируемое, однофункциональное изделие. Имитатор относится к классу 01 по ГОСТ 12.2.007.0. Требования безопасности по ОСТ 25977, раздел 2. Имитатор обеспечивает выдачу двух сигналов, имеющих либо период либо задержку друг относительно друга, которые имитируют расходы от 0,06 до 540000,00 м3/час.

Преобразователи ДРК-В предназначены для измерения объема жидкости в полностью заполненных трубопроводах (с условными диаметрами 25, 32, 50, 80, 100 мм.), в частности, системах тепло- и водоснабжения (горячего, питьевого, технического). Преобразователи ДРК-В могут использоваться как в технологических целях, так и для проведения расчетных операций (коммерческого учета). Преобразователь ДРК-В — неинерционный, поэтому может использоваться в системах автоматического регулирования.

Преобразователи ДРК-ВМ предназначены для измерения объема жидкости в полностью заполненных трубопроводах (с условными диаметрами 25, 32, 50, 80, 100 мм.), в частности, системах тепло- и водоснабжения (горячего, питьевого, технического). Преобразователи ДРК-ВМ могут использоваться как в технологических целях, так и для проведения расчетных операций (коммерческого учета). Преобразователь ДРК-ВМ имеет импульсный выход.За время между двумя импульсами по трубопроводу перекачивается заданный объем жидкости, именуемый ценой импульса.Кроме этого он снабжен индикатором накопленного объема, мгновенного расхода и времени наработки.

Датчики ДРК-3 предназначены для измерения объема и расхода воды: питьевой, технической, речной, сточной, сильнозагрязненной (до 50% твердой фракции) в системах мелиорации, тепло- и водоснабжения и т.д. в полностью заполненных трубопроводах с внутренним диаметром от 80 до 4000 мм. Приборы могут быть использованы как в технологических целях, так и для проведения расчетных операций (коммерческого учета). По согласованию с изготовителем датчики могут использоваться для измерения других сред — растворов солей, кислот, сильнозагрязненных жидкостей.

Москва, Сельскохозяйственная ул., 12А, +7 495 220-2716

http://www.floucor.ru/

электронный счетчик воды

все для заправки

учета и очистки

все для заправки

учета и очистки

все для заправки

учета и очистки

  • 463-328-118
  • 622-487-449
  • info@personalazs.ru
  • Tehnord

Самовывоз и доставка

  • 463-328-118
  • 622-487-449
  • info@personalazs.ru
  • Tehnord

Самовывоз и доставка

  • Насосы дизель 12-24 В
  • Насосы дизель 220 В
  • Комплекты 12-24 В
  • Комплекты 220 В
  • Насосы бензин 12-24 В
  • Насосы бензин 220 В
  • Ручные насосы
  • Счетчики топлива
  • Очистка топлива
  • Пистолеты заправочные
  • Шланги топливные
  • Мини колонки (ТРК)
  • Насосы масла
  • Катушки для шлангов
  • Системы учета топлива
  • Сепараторы топлива
  • Пластиковые модули
  • Металлические модули
  • Мини АЗС
  • Счетчики импульсов
  • Пневматические насосы
  • Малая авиация
  • Доп. оборудование
  • Насосы дизель 12-24 В
  • Насосы дизель 220 В
  • Комплекты 12-24 В
  • Комплекты 220 В
  • Насосы бензин 12-24 В
  • Насосы бензин 220 В
  • Ручные насосы
  • Счетчики топлива
  • Очистка топлива
  • Пистолеты заправочные
  • Шланги топливные
  • Мини колонки (ТРК)
  • Насосы масла
  • Катушки для шлангов
  • Системы учета топлива
  • Сепараторы топлива
  • Пластиковые модули
  • Металлические модули
  • Мини АЗС
  • Счетчики импульсов
  • Пневматические насосы
  • Малая авиация
  • Доп. оборудование
  • Каталог
  • Контакты
  • Доставка по Москве
  • Доставка по России
  • Самовывоз

Напряжение 12 или 24 В. Производительность 50 л/мин. Взрывозащищенное исполнение EX.

Petroll TP 490 насос ручной перекачки дизельного топлива и масла

Ручной насос для установки на бочки объемом от 50 до 200 л. Производительность 20 литров. Высот всасывания 1.2 м.

Petroll GL-4 Фильтр очистки дизельного топлива/бензина

Многоразового использования. Очистка от механических примесей. Степень фильтрации 30 микрон. Скорость протока 120 л/мин.

Petroll Oriental насос ручной перекачки дизельного топлива солярки масла

Ручной насос для установки на бочки объемом до 200 л. Производительность: 22 л/мин. Высота всасывания: не менее 1,5 м.

Вид топлива: дизель. Материал ПВХ. Рабочая температура:-35°C/ +60°C. Прочность при разрыве, МПа (кгс/см2): 9/8(100). Диаметр, мм: 19.

http://www.personalazs.ru/shop/?pid=258&dir=5

электронный счетчик воды

Внимание! В связи с аварией на АТС городской телефон +7 (495) 728-80-17 временно не работает!

Компания АО «Тепловодомер» производит и продает счетчики на воду и тепло с техническими характеристиками, полностью соответствующими требованиям российского законодательства по коммерческому учету потребления ресурсов в отрасли ЖКХ, описанными в Федеральном законе от 23.11.2009 № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности…». Наша компания предлагает весь спектр приборов учета потребления энергоресурсов в жилых многоквартирных домах, коттеджах, а также в промышленных зданиях с различным объемом ресурсопотребления.

Мы производим счетчики горячей и холодной воды, а также теплосчетчики и распределители тепловой энергии из высококачественных материалов российского и европейского производства.

Завод «Тепловодомер» производит расходомеры широкой линейкой диаметров, в различном функциональном исполнении, разных классов точности и степеней защиты от влаги. Независимо от исполнения, все приборы будут эффективно работать с различными по качеству и объему энергоносителями и прослужат очень долго.

  • Доступные цены за приборы учета самого высокого качества. Мы работаем только на комплектующих европейского производства;
  • Постоянное наличие всех товарных позиций на складе в г. Мытищи в достаточном объеме для отгрузки любых партий заказов;
  • Наше метрологическое оборудование отлично показывает себя в эксплуатации. Это достигается за счет качественных материалов проточных частей и счетных механизмов, а также многоуровнего менеджмента качества приборов в процессе производства;
  • Мы предоставляем гарантию на каждый проданный прибор на два первых года эксплуатации;
  • Мы разработали приборы с наиболее высокими среди аналогов показателями значимых для эффективного учета характеристик измерительного оборудования;
  • Наши бытовые приборы учета воды имеют максимально большой интервал поверки – 6 лет.
  • Наши счетчики приобретают как частные лица для установки в жилых помещениях, так и представители различных организаций, в том числе для установки на крупных промышленно-производственных объектах.
Ещё по теме  Цифры на счетчике воды

http://teplovodomer.ru/

электронный счетчик воды

Водосчётчик квартирный METER – это измерительный прибор, предназначенный для учёта потребления воды в отдельно взятой квартире. Существует две разновидности водосчётчиков данного производителя: для горячей воды и для холодной воды. Счётчики для холодной воды учитывают литраж потреблённой воды температурой от 5 до 40 градусов, счётчики горячей воды – от 5 до 90 градусов.

Счетчики для воды METER не имеют термодатчика, учитывают общий объём воды, протекающий через них, поэтому счётчики для горячей воды можно считать универсальными и применять также и для холодной воды.

Счетчики для воды Valtec – пожалуй, самые популярные водосчётчики на российском рынке. Они давно зарекомендовали себя как качественные приборы для измерения расхода воды. Водосчётчики Валтек – универсальны, могут использоваться как для холодной, так и для горячей воды, работают при температуре до 90 градусов и при давлении до 16 бар.

Счетчики воды Valtec продаются в базовой комплектации, включающей в себя сгоны и обратные клапаны. Высокая чувствительность счётчиков позволяет получать максимально точные показания расхода воды. Среди счётчиков Valtec есть модели с импульсным выходом, позволяющие узнавать текущие показания прибора дистанционно. Счётчики имеют защиту от взлома и незаконных манипуляций.

Счётчики воды – это вид измерительных приборов, который позволяет контролировать расход воды и предпринимать меры по сокращению расходов на эту коммунальную услугу. Большинство владельцев зарегистрированных водосчётчиков утверждают, что платить «по счётчику» выгоднее, чем «по тарифу». В скором времени установка квартирного водосчётчика станет обязательной для всех жителей России, поэтому, если Вы ещё не обзавелись данным прибором, предлагаем Вам ознакомиться с каталогом счётчиков, представленных в нашем Интернет-магазина инженерной сантехники, выбрать, купить и установить его!

Счётчики воды делятся на две основные группы: счётчики для холодной воды (зачастую являются универсальными) и счётчики для горячей воды. Основным отличием специализированных счётчиков для горячей воды является наличие термодатчика, что позволяет начать отсчёт потреблённого объёма воды только тогда, когда она соответствует по температуре установленным нормативам. Другими словами, при действующем нормативе температуры горячей воды на уровне +55 градусов, счётчик горячей воды не будет активен, пока температура воды не перешагнёт этот порог, независимо от того, как долго открыт кран.

Счётчики холодной воды и универсальные водосчётчики считают литраж всей воды, прошедшей через них, независимо от её температуры. Эти счётчики отличаются только предельной температурой воды, при которой они остаются в рабочем состоянии. Для универсальных водосчётчиков предел рабочей температуры составляет +95 градусов.

Кроме типа счётчика следует обращать внимание на то, аттестован ли данный аппарат для использования в целях снятия данных для расчёта платежей. В случае, если счётчик не проходил аттестацию, государственные органы контроля не поставят его на учёт. Чтобы избежать этого, внимательно читайте информацию на упаковке товара и покупайте продукцию известных торговых марок, например, Valtec.

Мы предлагаем Вам купить счётчики учёта расхода воды в нашем магазине, а при необходимости — заказать профессиональную и недорогую установку счётчиков воды в Москве.

http://msanmarket.ru/catalog/vodoschetchiki/

Единая городская служба рада приветствовать Вас на нашем официальном сайте!

Внимание! Уважаемые владельцы жилых помещений! Сотрудники нашей организации никогда не звонят по телефону с требованиями проведения срочной замены или поверки приборов учета, обязательной чистки фильтров, с предложением покупки ионизаторов воды и других товаров.

Единая городская служба предоставляем жителям города Москвы и Московской области услуги по установке и замене индивидуальных (квартирных) приборов учета водопотребления, а также общедомовых водосчетчиков.

Основные услуги оказываемые населению Единой Городской Службой:

Кроме того, наши специалисты выполняют сантехнические работы любой сложности , в том числе и замену радиаторов отопления (батарей) в квартирах и нежилых помещениях.

Сроки проведения сантехнических работ (включая работы по установке и замене водосчетчиков согласовываются с диспетчерами. Для точного определения времени проведения работ может потребоваться предварительный выезд мастера. Напоминаем Вам, что первичный осмотр осуществляется бесплатно.

Записаться на очередь или получить консультацию Вы можете по телефонам абонентского отдела компании: 8(499)344-07-08 и 8(925)898-98-86.

Также задать интересующий Вас вопрос можно воспользовавшись формой обратной связи на нашем официальном сайте. Специалисты нашей организации обязательно ответят Вам.

Правомерность деятельности Единой Городской Службы подтверждена соответствующей лицензией (СРО), а высокий уровень качества осуществляемых работ гарантируют сертификаты соответствия и аттестаты.

Опыт успешной работы на рынке инженерной сантехники нашей организации составляет более 10 лет. Специалисты осуществляют не только качественный монтаж водомеров , но и подбор комплектующих, в зависимости от особенностей функционирования инженерных систем и условий их эксплуатации.

Работы проводятся исключительно на оборудовании европейского качества по современным технологиям. Все сотрудники компании проходят регулярные курсы обучения для работы с самыми современными материалами и оборудованием.

Каждый счетчики воды, предлагаемый Единой Городской Службой, прослужит вам на протяжении длительного срока, а главное, будет точно измерять показатели расхода объема воды. Предлагаемые нами индивидуальные приборы учета соответствуют максимально высоким требованиям, которые предъявляются к измерительным приборам.

Единая Городская Служба Широкий ассортимент устанавливаемых счетчиков воды , а также их комплектующих представлен ведущими мировыми производителями: Zenner (Германия), Valtec (Италия), Minkor (Италия), Minol (Германия), Itelma (Германия), Techem (Германия), Meibes (Германия), ВПО «Точмаш» (Россия), ОАО «АПЗ» (Россия), Бетар (Россия), Берегун (Россия), Meter (Россия), «Тепловодомер» (Россия), Норма (Россия), Maddalena (Италия), Enbra (Чехия), «Алексеевский» (Россия), Elster (Россия, Германия) и прочими фирмами. Благодаря такому разнообразию у каждого жителя Москвы и Московской области появляется уникальная возможность сделать оптимальный для себя выбор и, наконец, ощутить на собственном опыте спустя пару месяцев финансовую выгоду от монтажа счетчиков воды.

Установка индивидуальных приборов учета имеет ряд существенных преимуществ:

  • позволяет четко отследить объемы потребленных коммунальных ресурсов;
  • позволяет производить оплату за фактически израсходованный ресурс;
  • позволяет сократить траты на жилищно-коммунальные услуги;
  • позволяет избавить от оплаты, если вы не использовали водные ресурсы, без предоставления дополнительных документов.

Единая Городская Служба — верный выбор тех людей, кто ценит время, качество и, безусловно, умеет считать деньги!

Единая Городская Служба — это надежно!

© 2003-2020. Единая Городская Служба. Все права защищены.

http://schetchiki-vodomery.ru/

Часто задаваемые вопросы по поверке квартирных водосчетчиков

1. Какие документы нужны для проведения поверки в квартире?

До встречи с метрологом нужно подготовить:

— доступ к месту проведения работ;

— паспортные данные владельца водосчетчиков или ответственного квартиросъемщика.

2. Сколько времени длится процесс метрологической поверки квартирных водосчетчиков?

Поверка квартирных водосчетчиков состоит из технической процедуры поверки и оформления документов: договора на поверку, акта выполненных работ и свидетельства о поверке. Все это может потребовать от 20 минут до часа, в зависимости от количества поверяемых приборов.

3. Осуществляете ли Вы метрологическую поверку водосчетчиков, которые установлены

Да, компания «Водоучёт -сервис» организует поверку водосчетчиков любых типов и наименований.

4. Каков межповерочный интервал для приборов учета воды?

Согласно приказу Госстандарта РФ от 26.11.2001 N 476, п.2.5 «Периодической поверке подлежат средства измерений, находящиеся в эксплуатации или на хранении, через определенные межповерочные интервалы». Межповерочный интервал водосчетчика устанавливается при утверждении типа средств измерений в органах государственной сертификации и сведения о нем в обязательном порядке содержатся в паспорте на прибор.

При этом датой для отсчета первого межповерочного интервала является дата проведения первичной поверки, сведения о которой также содержаться в паспорте прибора, а для отсчета следующих интервалов – дата проведения периодической поверки.

Для большинства водосчетчиков установлены следующие интервалы:

— на счетчики холодной воды — 6 лет

— на счетчики горячей воды — 4 года.

Но существуют приборы и с другими интервалами, например счетчики холодной воды фирмы «Берегун », произведенные до 1 июля 2020 года, у которых интервал поверок составляет 5 лет. В любом случае мы рекомендуем сверяться с паспортом прибора.

5. Какой комплект документов требуется для предоставления в ЕИРЦ после

В ЕИРЦ необходимо предъявить:

  1. 1. Договор
  2. 2. Акт выполненных работ
  3. 3. Свидетельство о поверке
  4. 4. Ксерокопии вышеперечисленных документов.

6. Каковы сроки выполнения поданной заявки на поверку?

Срок проведения работ составляет не более 5 рабочих дней с момента подачи заявки диспетчеру, информацию по срокам проведения работ в вашем районе уточняйте у диспетчера по телефону 8-495-720-19-29

пн-чт: с 8:00 до 20:00

пт: с 8:00 до 19:00

сб: с 10:00 до 17:00

7. Говорят, что метрологическая поверка водосчетчиков отменена, правда ли это?

Любая информация об отсутствии необходимости поверки водосчетчиков в г. Москве не соответствует действительности, подробнее читайте в разделе « О Постановлении Правительства Москвы №831-ПП от 26 декабря 2012г.» В данном разделе содержатся разъяснения Департамента ЖКХ и благоустройства г. Москвы.

8. Меня не устраивают Ваши тарифы, предусмотрены ли скидки для льготников

или каких-либо категорий граждан?

В настоящее время предоставляются скидки ветеранам ВОВ.

9. Объясните необходимость (законность ) проведения периодических

Необходимость проведения поверки для юридических лиц закреплена в федеральном законе от 26.06.2008 № 102-ФЗ «Об обеспечении единства средств измерений»:

Ст.13,п1.: «Средства измерений, предназначенные для применения в сфере государственного регулирования обеспечения единства измерений, до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, а в процессе эксплуатации — периодической поверке. Применяющие средства измерений в сфере государственного регулирования обеспечения единства измерений юридические лица и индивидуальные предприниматели обязаны своевременно представлять эти средства измерений на поверку.»

10. Если счетчик не пройдет поверку, должен ли я оплачивать и поверку и замену?

По статистике большинство квартирных приборов учета соответствуют требованиям метрологии, но, безусловно, существует вероятность того что погрешность Вашего счетчика выйдет за рамки допустимой. И эта вероятность выше, если:

  1. — Качество воды не удовлетворительное.
  2. — «Пробег » прибора более 500м 3 .
  3. — Со временем расход воды по счетчику стал отклоняться от привычного Вам среднестатистического.

Поверка оплачивается в полном объеме не зависимо от результата. При этом мы можем заменить непригодный водосчетчик на новый со скидкой, стоимость замены одного водосчетчика составит 1400р.

пт: с 8:00 до 19:00,

121471, г. Москва, Можайское шоссе д.29/2,стр.1

http://vodservis.ru/faq/

Каталог товаров: водосчетчики и теплосчетчик, комплекты

В данном разделе приведен ограниченный перечень наших товаров, если Вам нужно оборудование для коммерческого узла учета тепловой энергии или приборы для автоматики теплоснабжения просим Вас ознакомиться с прайс-листами.

Внешний вид и стоимость товаров приведенных ниже может отличаться от указанной.

турбинный водосчетчик с импульсным выходом, рассчитан на температуру воды не выше 30 градусов по Цельсию , не подвержен влиянию магнитного поля, пластиковый корпус, электронный счетный механизм считает каждую каплю воды.

Как не ошибиться с выбором этих приборов, чтобы в дальнейшем не пришлось сожалеть?

Этот вопрос сегодня актуален для многих и возникает как у жителей как многоквартирных, так и частных домов. Тарифы на воду и тепло постоянно растут. Поэтому все больше людей хотят установить счетчики воды, продажа которых осуществляется по приемлемым ценам, что позволяет сэкономить приличные деньги.

При выборе прибора расхода водных ресурсов следует учитывать несколько важных факторов. Для специалиста, который устанавливает устройство, имеют значение технические показатели счетчика: давление воды, ее рабочая температура и максимальное значение сумматора.

Прежде чем купить водосчетчики в Москве, необходимо уделить должное внимание пределу их чувствительности, области учета, а также допустимым потерям напора при установке.

И главное, Ваш бюджет. Нужно выбрать ту модель прибора, которая не ударит по кошельку. Платите разумную сумму. Водосчетчик, как правило, требуется самый обычный и недорогой.

Регулярный рост цен и возрастание коммунальных тарифов все чаще подталкивают людей купить водосчетчики в Москве . И это вполне объяснимо. Ведь каждый хочет максимально сэкономить бюджет и правильно использовать энергоресурсы.

Наша главная специализация — продажа счетчиков воды , мы стараемся заботиться об интересах клиента, поэтому предлагаем ему не только добросовестное выполнение услуг, но и гарантии на все виды работ. Закажите оборудование у нас, и вы оцените высокий уровень нашего обслуживания.

Купите теплосчетчик в компании «ТЭСКО», чтобы навсегда забыть о завышенных нормативах ЖКХ. Мы предоставим вам исключительно надежное оборудование, качество которого подтверждено сертифицированной документацией.

Выбирая приборы, обязательно обращайте внимание на область учета, чувствительность устройства, допустимые потери напора при осуществлении установки. Также учитывайте, что цена счетчика должна соответствовать вашим финансовым возможностям.

Воспользовавшись услугами нашей организации, вы поймете, что приобрести узел учета недорого – реально.

С целью экономии расходов при оплате за использование горячей или холодной воды, всё больше жителей страны стремятся установить соответствующие устройства для её учёта. Купить счетчики воды в Москве сегодня можно во многих, специализирующихся в этой области, предприятиях и торговых точках. Но тут есть риск приобрести прибор сомнительного качества.

Именно поэтому компания «Тэско» предлагает заказать водосчетчики у нас, как отечественного так и зарубежного производства. Мы реализуем такие устройства только прошедшие специальные испытания, а также имеющие соответствующие сертификаты. С вопросом выбора мы советуем обратиться лучше к специалисту. Он поможет выбрать водосчетчик, учитывая давление в сети водоснабжения вашего дома, чувствительность прибора, максимальное значение сумматора и многие другие необходимые факторы.

Дополнительные услуги: установка водосчетчиков, теплосчетчиков и счетчиков воды

На сервисное техническое обслуживание систем и узлов учета тепловой энергии.

Реализуя водосчетчики, мы также осуществляем их установку, профилактическое обслуживание и организовываем периодическую проверку. Кроме этого, нашей компанией осуществляет и продажа теплосчётчиков.

http://tesco-mos.ru/catalog.html
